663258 - Poêle à bois GODIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Insert à bois (poêle à bois)
Marque	Godin
Modèle	663258
Dimensions (L x H x P)	71 x 68 x 50 cm
Poids	140 kg
Puissance nominale	10 kW
Rendement nominal	77 %
Combustible	Bois bûche jusqu'à 63 cm de long, bois dur sec (humidité max 20 %)
Diamètre buse de fumée	180 mm
Diamètre entrée d'air	100 mm
Alimentation électrique	230 V – 50 Hz – 0,15 A
Fonctions principales	Convection forcée par moto-hélices, sonde de sécurité pour mise en route automatique à 80°C, régulation manuelle de l'air, clapet de tirage
Distances minimales aux matériaux combustibles	Sol : 60 cm, plafond : 75 cm, arrière : 60 cm, côtés : 90 cm, rayonnement latéral : 150 cm, avant : 200 cm
Entretien courant	Ramonage mécanique deux fois par an (dont un en saison de chauffe), nettoyage de la vitre avec produit à base de soude caustique, vidage régulier du cendrier, vérification des joints
Entretien saisonnier	Nettoyage complet des éléments en fonte, application d'une pâte antirouille, laisser les arrivées d'air ouvertes hors saison
Sécurité	Protection contre surchauffe par sonde, arrêt automatique des ventilateurs en cas de panne secteur, interdiction de fonctionnement porte ouverte, gant de protection fourni
Pièces détachées et réparabilité	Pièces disponibles chez le revendeur ou professionnel agréé Godin ; utiliser exclusivement des pièces d'origine ; vitre et joints exclus de la garantie
Garantie	6 ans sur le corps de chauffe (fonte/acier) ; 1 an sur les pièces d'usure (grilles, déflecteurs, ventilateurs, etc.) ; 2 ans sur les éléments décoratifs
Certifications	Conforme aux normes EN 16510, EN 55014, CEI 60335, directives 2006/95/CE et 2004/95/CE

FOIRE AUX QUESTIONS - 663258 GODIN

Quel type de bois utiliser dans le poêle Godin 663258 ?

Utilisez exclusivement du bois dur (chêne, hêtre, charme, châtaignier) très sec, avec un taux d'humidité maximum de 20 %. Le bois doit être stocké sous abri pendant 18 à 24 mois. Les bois tendres, le bois humide, le charbon et tout autre combustible sont interdits.

Comment allumer correctement le feu ?

Placez du papier journal froissé au fond, puis des brindilles et du petit bois sec. Ouvrez totalement l'arrivée d'air et placez le clapet en position I (ouvert). Enflammez le papier, fermez la porte. Une fois le feu bien pris, chargez le bois et réglez l'air selon l'allure souhaitée, puis mettez le clapet en position O (fermé). N'utilisez jamais d'essence ou d'alcool.

Quelle est la puissance nominale de cet insert ?

La puissance nominale est de 10 kW avec un rendement de 77 %. Elle permet de chauffer une pièce de taille moyenne, mais dépend de la qualité et de la quantité du bois chargé.

Quels entretiens sont nécessaires et à quelle fréquence ?

Un ramonage mécanique doit être effectué deux fois par an par un professionnel (dont un pendant la saison de chauffe). Nettoyez la vitre avec un produit à base de soude caustique et videz régulièrement le cendrier. En fin de saison, nettoyez les éléments en fonte et appliquez une pâte antirouille.

Puis-je utiliser du charbon ou des déchets dans cet insert ?

Non. L'appareil est conçu uniquement pour le bois bûche. Le charbon, les déchets ménagers, les plastiques, le caoutchouc ou tout produit gras sont strictement interdits, car ils encrassent le conduit et peuvent provoquer un feu de cheminée.

Que faire en cas de feu de cheminée ?

Fermez immédiatement les registres d'arrivée d'air et la porte de l'insert, puis appelez les pompiers. Ne jetez jamais d'eau sur le feu. Après l'incident, faites vérifier l'installation par un professionnel.

Comment nettoyer la vitre de l'insert ?

Attendez que la vitre soit froide. Frottez-la avec une éponge humide ou un chiffon imbibé d'un produit d'entretien à base de soude caustique. Suivez les précautions d'emploi du produit. Évitez d'utiliser des produits abrasifs.

Quelle est la garantie du Godin 663258 ?

La garantie est de 6 ans sur le corps de chauffe (fonte/acier) et de 1 an sur les pièces d'usure comme les grilles, déflecteurs, ventilateurs, joints et vitres. Les éléments décoratifs sont garantis 2 ans. La garantie nécessite une installation et un entretien conformes à la notice.

Comment démonter les ventilateurs pour entretien ou remplacement ?

Assurez-vous que l'appareil est froid et débranchez l'alimentation. Retirez les grilles latérales et le cendrier. Dévisser les vis retenant la tôle de fixation du ventilateur, puis sortez le ventilateur. Déconnectez les câbles en notant leur emplacement. Suivez la procédure détaillée dans la notice, partie 'Ensemble de soufflerie'.

Quelles sont les distances de sécurité à respecter ?

Les distances minimales aux matériaux combustibles sont : sol 60 cm, plafond 75 cm, arrière 60 cm, côtés 90 cm, rayonnement latéral 150 cm et avant 200 cm. Respectez ces distances pour éviter tout risque d'incendie.

MODE D'EMPLOI 663258 GODIN

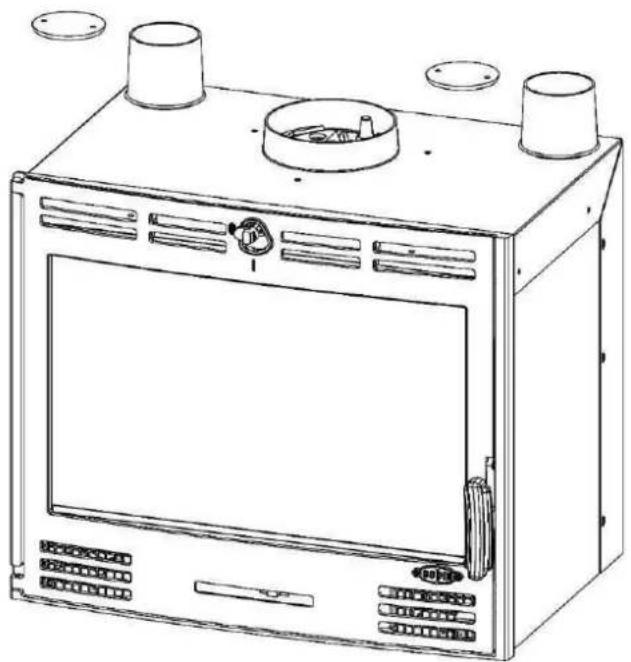

réf. 663258 insert bois

Attention, pour éviter tout risque d'incendie, tout appareil doit être installé dans les règles de l'art (DTU 24.2 de Décembre 2006) et conformément aux règles techniques rappelées dans la notice obligatoirement jointe à tout appareil. L'installation doit être effectuée par un professionnel ou une personne qualifiée.

Toutes les réglementations locales et nationales, ainsi que les normes européennes en vigueur, doivent être respectées lors de l'installation de l'appareil.

Le respect scrupuleux des instructions de la présente brochure et des règles de l'art stipulées dans les DTU 24-1 et 24-2, de la norme NF C 15-100, est pour vous le gage d'une totale sécurité.

Avant-propos :

• Vous venez d'acquérir un Insert 663258 et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cet insert a été étudié, conçu et réalisé en France, avec soin pour vous donner entière satisfaction.
• Il est important de bien lire cette notice en entier avant l'installation de votre insert.

Il est recommandé de conserver cette notice, même après installation de votre insert.

1. MISES En GARDE particulieres concernant la PARTIE electrique

Les raccordements électriques doivent être effectués conformément à la norme NF C 15-100.

• Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.
• Le moyen de déconnexion du réseau d'alimentation doit assurer une coupure omnipolaire, être raccordé directement aux bornes d'alimentation et avoir une distance de séparation des contacts sur tous les pôles suffisante pour assurer une déconnexion complète dans les conditions de catégorie de surtension III. • L'appareil doit être relié au réseau d'alimentation par le biais d'interconnexions dans un boîtier terminal type sortie de câble.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'isolation des canalisations fixes doit être protégée, par exemple au moyen d'un manchon isolant ayant une caractéristique de température appropriée.
• L'appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Définition :

Destiné à être habillé avec des éléments en maçonnerie, l'appareil se raccorde au conduit de fumée conformément aux règles contenues dans le D.T.U. 24-2.

L'air ambiant prélevé à la partie basse de l'appareil circule autour du foyer. Il s'échauffe par convection naturelle avant d'être restitué au travers des orifices de diffusion placés en façade. Les moto-hélices qui équipent cet appareil permettent d'améliorer considérablement cette convection.

Celles-ci sont auto-protégées via une sonde de sécurité placée dans le flux d'air. Cette sonde permet la mise en marche automatique des moto-hélices à la vitesse la plus rapide dès que la température atteint 80°C dans la partie basse de l'enceinte.

Cette mise en route automatique peut se produire à n'importe quel moment lorsque la température s'élève. Elle peut se produire lorsque les moto-hélices sont à l'arrêt ou à vitesse réduite. Ce n'est pas une régulation thermostatique, mais une protection contre les surchauffes.

Par mesure de sécurité, pour la protection des moteurs, il y a lieu de réduire l'allure de combustion en cas de panne de secteur.

Les moteurs ne souffrent pas s'ils sont bloqués accidentellement par un objet quelconque.

En allure normale, l'air qui entre à une température moyenne de 18°C ressort vers 150°C.

Remarque : afin de permettre le rodage des moteurs, nous recommandons de fonctionner quelques heures à allure rapide avant l'utilisation de la vitesse lente.

Cet appareil est conforme aux directives 2006/95/CE du 12/12/2006, 2004/95/CE du 15/12/2004, au décret 95-1081 du 03/10/1995.

Sa conception et sa réalisation sont conformes aux normes :

EN 16510
EN 55014-1 : 2006	EN 55014-2 / A1 : cd 1997/2002	EN 55022
EN 61000-3-2 : ed.2006	EN 61000-3-3 / A1 : cd 1995/2001
CEI 60335-1 : 2002 +A1 +A2 +A11 +A12 +A13 +A14	CEI 60335-2-102 : 2006 + A1

Dépression du conduit :

La dépression du conduit de fumée nécessaire au bon fonctionnement et développant la meilleure puissance calorifique de l'appareil est de 12 Pa (Pascal) mais peut être comprise entre 12 et 15 Pa. Un tirage trop important, supérieur à 20 Pa, dû à un conduit trop long ou dans certaines conditions de tubage par exemple, provoque des allures trop vives, une consommation de combustible excessive, une baisse de rendement, une détérioration anormale de l'appareil et une annulation de la garantie. Dans ce cas, faites contrôler le tirage de l'insert en fonctionnement par un professionnel, le montage conforme d'un modérateur de tirage (justifiable d'un avis technique) peut être nécessaire.

IMPORTANT : Cet insert ne peut être raccordé que sur un conduit unitaire et indépendant de type G (résistant aux feux de cheminée).

Valeur spécifique de la partie thermique :	Dimensions long x haut x larg.	71 x 68 x 50
	Buse de départ fumée	ø180
	Entrée d'air	ø100
	Combustible	Bois buche long 63 cm
	Combustibles interdits	Tous les autres
	Poids	140 Kg
	Puissance nominale	10 kW	P nom
	Puissance partielle	-
	Rendement nominal	77%	R nom
	Rendement saisonnier	67%	N nom
	CO à 13% d'O2	0,15%	CO nom
	CO2 à 13% d'O2	8,78%
	Nox à 13% d'O2	100 mg/Nm3	NOx nom
	OGC à 13% d'O2	87 mg/Nm3	OGC nom
	Particule rejetée à 13% d'O2	30 Mg/Nm3	PM nom
	Débit massique des fumées	7,7 g/s	∅f,g nom
	Efficacité énergétique IEE	102
	Classe d'efficacité énergétique	A
	Fonctionnement	Intermittent
	Température utile nominale	355°C	Ts nom
	Température à la buse	425°C
	Tirage	12 Pa
	Distance minimale par rapport aux matériaux combustibles	150 cm/rayonnement vers le sol	dF
		60 cm/sol	dB
		75 cm/plafond	dC
		60 cm/arrière	dR
		90 cm/coté	ds
		150 cm/rayonnement latéral	dL
		200 cm/avant	dP

* avec un chargement de 2.38 kg de bois à 13.1 % d'humidité et d'un pouvoir calorifique de 15.114 MJ/kg.

Valeur spécifique de la partie électrique :	Tension d'alimentation	230 V
	Vitesse de rotation en vitesse I	600 tour / min
	Vitesse de rotation en vitesse II	1750 tour / min
	Débit d'un moteur	83 m3/h à refoulement libre
	Puissance absorbée par un moto-hélice	17.25 Watts
	Fréquence assignée	50 Hz
	Intensité	0.15 A
	Nombre IP	20

Nota : Les schémas spécifiques à la partie électrique sont présents en Partie 9.

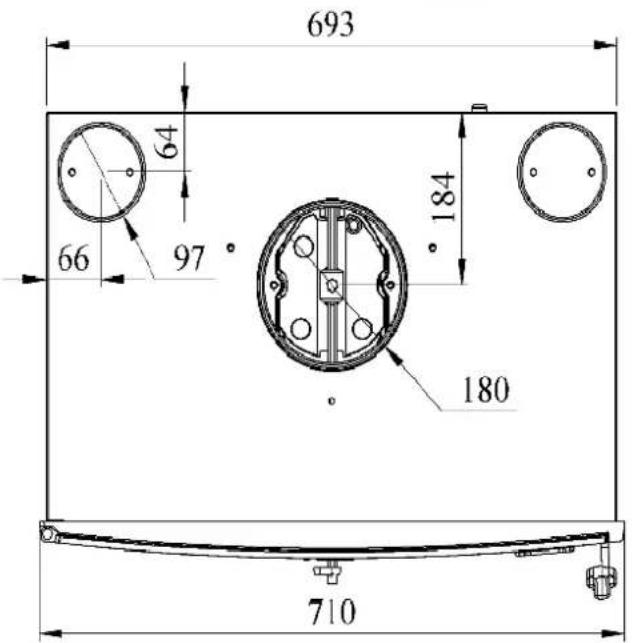

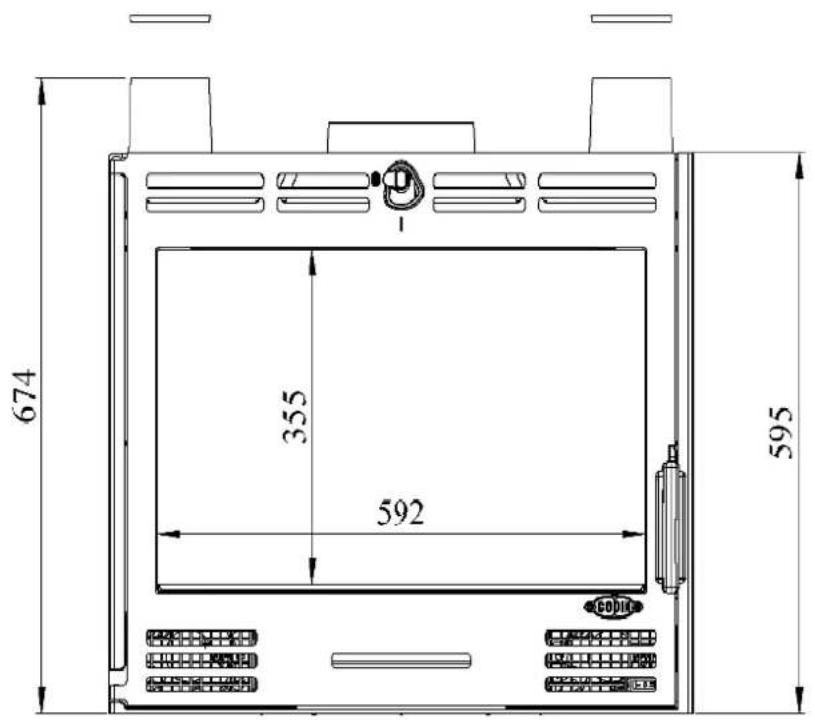

2.2 Caractéristiques dimensionnelles

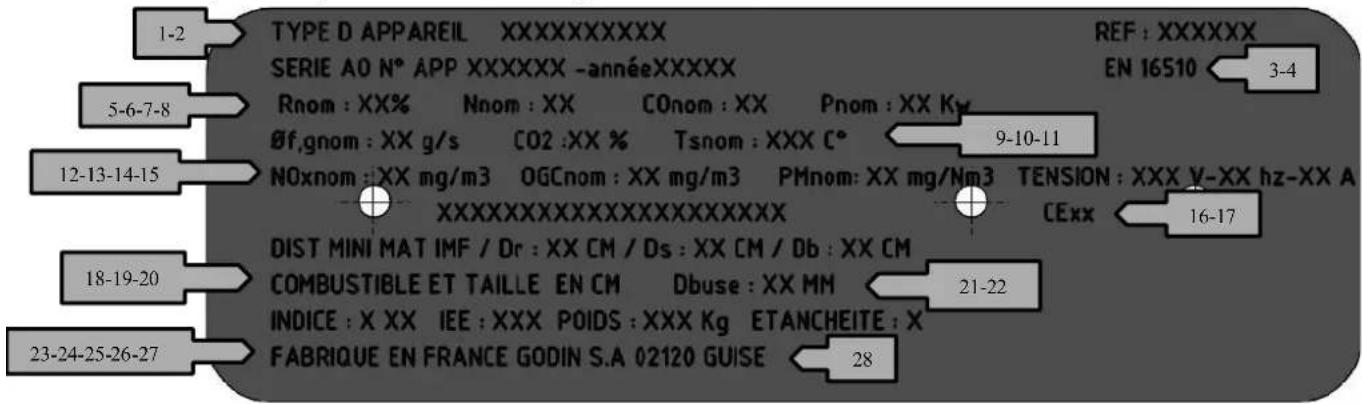

PLAQUE Signaletique et distance de securite

Tous les poêles GODIN S. A. sont munis d'une plaque signalétique qui indique les normes de mise à l'essai et la distance à des matériaux combustibles. La plaque signalétique se trouve soit à l'arrière de l'appareil soit sous le cendrier.

Il vous sera systématiquement demandé lorsque vous contacterez votre revendeur ou GODIN S. A.

1	Type, numéros ou désignation du modèle permettant d'identifier le produit
2	Référence appareil
3	Numéros de série
4	Norme
5	Rendement nominal	Rnom	%
6	Rendement saisonnier	Nnom
7	Émission de CO pour 13% O2 à la puissance Thermique nominale	Conom
8	Puissance nominale	Pnpm	Kw
9	Débit massique des fumées	∅f,gnom	g/s
10	Taux de carbone dans les fumées	CO2	%
11	Température des fumées	Tsnom	C^o
12	Émission de Nox à 13% O2 à la puissance thermique nominale	Noxnom	mg/Nm3
13	Émission de OGC(COV) à 13% O2 à la puissance thermique nominale	OGC nom	mg/Nm3
14	Particule rejetée	PMnom	mg/Nm3
15	Tension (si électrique)	V-hz-A
16	Société / laboratoire d'essais ou la certification a eu lieu
17	Marque de conformité CE les chiffres indiquent l'année de délivrance du certificat

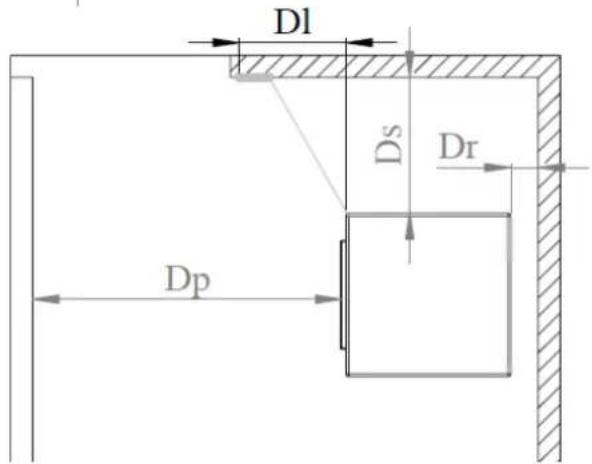

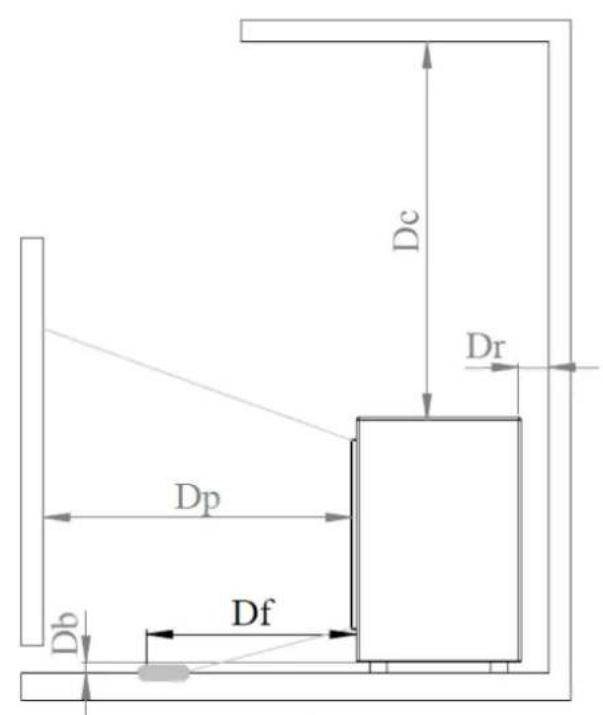

Distances minimales entre les matières combustible
18	Distance entre l'appareil et l'arrière	En cm	Dr
19	Distance entre l'appareil et les cotés	En cm	Ds
20	Distance entre l'appareil et le sol	En cm	Db
21	Combustible
22	Longueur buche	En cm
23	Diamètre buse	En mm
24	Indice
25	Indice d'efficacité énergétique	IEE
26	Poids	Kg
27	Étanchéité	Lettre
28	Nom et adresse du fabricant

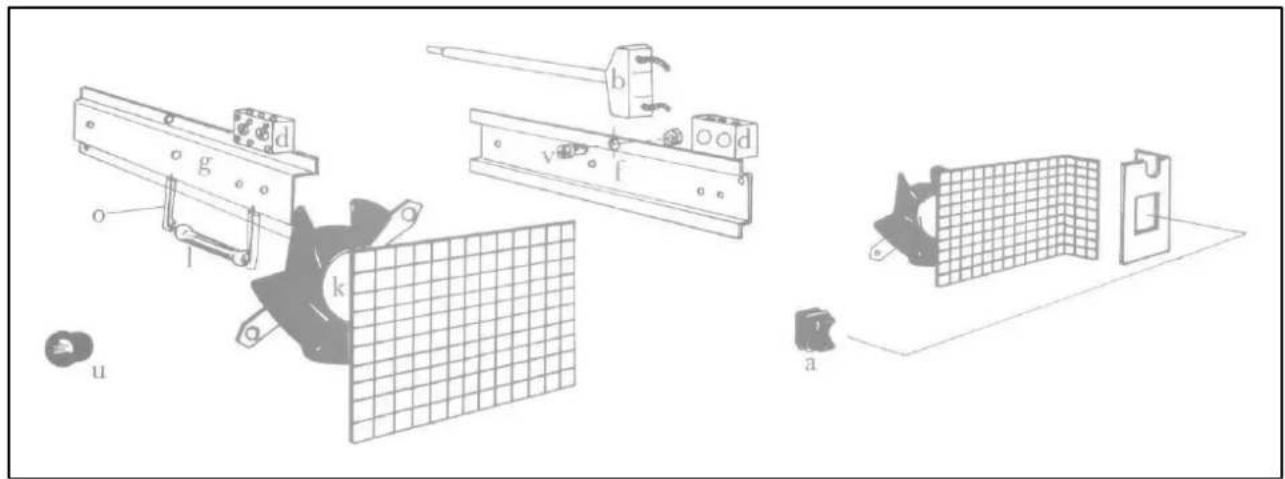

Ensemble de soufflerie. Accélérateur de convection. Schéma de montage.

Méthodologie de démontage des ventilateurs et sonde

Veuillez suivre les instructions suivantes afin de procéder au démontage des ventilateurs ou des sondes des inserts et foyers 3258/ 3358 / 665303 - 3368 - 3273 - 3283 - 3268.

1) S'assurer que l'appareil est froid. 2) Si l'appareil est froid, débrancher du secteur l'alimentation. 3) Dévisser les 2 vis qui retiennent les grilles gauches et droites puis enlever ces dernières. 4) Enlever le cendrier. 5) CAS 1 : pour dévisser les ventilateurs, il vous faudra dévisser deux vis retenant la pièce en tôle fixant le ventilateur sur l'insert (photo 1). Il se peut que vous rencontrez un problème pour dévisser la vis supérieure droite du ventilateur droit. Celle-ci peut n'être accessible que par un tournevis long et fin, en prenant soin d'ôter la vis à tête fraisée située à l'aplomb de celle à enlever (photo 2). CAS 2 : pour dévisser les ventilateurs, il vous faudrez procéder de même que pour le cas 1. La différence réside dans la position des vis (alignées en bas) (photo 3). 6) Sortir le ventilateur afin d'avoir un accès aux vis qui maintiennent les câbles (photo 4). 7) Pour changer la sonde vous aurez à extraire la tôle sur laquelle est fixé le domino. Celle-ci est fixée sur le corps par le biais d'un système vis-écrou. L'écrou à dévisser est accessible par le cendrier. Dévisser l'écrou (à l'aide d'une clé de 8), enlever la rondelle, puis tirer le support tôle. 8) Déclipper la sonde de son agrafe. 9) Déconnecter les deux fils noirs en prenant bien soin de noter de leur emplacement. 10) Déconnecter les deux fils marron si vous désirez changer complètement le ventilateur droit.

Procéder aux changements souhaités puis remonter tout l'ensemble en procédant dans l'ordre inverse.

Photo 1 :

Les moteurs qui équipent notre ensemble de soufflerie sont auto-protégés. Ils se refroidissent par l'intermédiaire de l'air qu'ils aspirent dans la pièce. Ils sont protégés thermostatiquement : leur mise en marche est automatique à la vitesse la plus rapide dès que la température atteint 90°C dans la partie basse de l'enceinte.

Cette mise en route automatique peut se produire à n'importe quel moment lorsque la température s'élève. Elle peut se produire lorsque les ventilateurs sont à l'arrêt ou à vitesse réduite. Ce n'est pas une régulation thermostatique, mais une protection contre les surchauffes.

Par mesure de sécurité, pour la protection des moteurs, il y a lieu de réduire l'allure de combustion en cas de panne de secteur.

Les moteurs ne souffrent pas s'ils sont bloqués accidentellement par un objet quelconque.

En allure normale, l'air qui entre à une température moyenne de 18°C ressort vers 150°C.

Remarque : afin de permettre le rodage des moteurs, nous recommandons de fonctionner quelques heures à allure rapide avant l'utilisation de la vitesse lente.

3.1 Recommendations concernant le site d'installation

Le rayonnement calorifique important de l'insert à travers les vitres en vitrocéramique demande l'éloignement de toute matière pouvant être détériorée ou altérée par la chaleur (mobilier, papier peint, boiserie, etc) à une distance minimale de 150 cm par rapport à la vitre de façade.

Cet appareil n'est pas prévu pour être raccordé à un conduit multiple.

3.2 Avant tout travail

Il y aura lieu de s'assurer de la conformité et de la compatibilité du conduit de fumée sur lequel l'appareil sera raccordé suivant les règles en vigueur : NF DTU 24.1. P1 (NFP-51-201-1).

Nature du conduit de fumée :

- le conduit de fumée doit être conforme à la norme NF P51-201-1.

- Le dimensionnement du conduit de fumée doit être conforme à la norme NF EN 13384.1

Si le conduit de fumée n'est pas compatible, ou dans le cas d'une réfection, il y aura lieu de réaliser un tubage réglementaire à l'aide d'un procédé justifiable d'un avis technique favorable à cet usage ou de le remplacer par un nouveau conduit conforme et adapté à l'insert. Ces travaux doivent être réalisés par un professionnel qualifié.

Dans tous les cas, le conduit doit permettre un ramonage mécanique. Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 cm environ au-dessous de l'axe du tuyau de fumée.

Vérifier l'environnement dans lequel la cheminée et l'insert seront installés. Il doit être procédé à l'enlèvement de tous les matériaux combustibles, ou dégradables sous l'action de la température, sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds), à l'emplacement de la cheminée, si celle-ci est en contact avec ces parois.

La température superficielle de ces parois ne devra pas excéder 50°C, en parties accessibles.

Vérifier si le sol ou le plancher peuvent admettre les charges de l'édifice (prévoir une plaque de répartition des charges le cas échéant).

Pour les murs avec isolation combustible incorporée, comme le placo-polystyrène, il faut obligatoirement procéder à la découpe du complexe isolant sur toute la hauteur sous plafond, sur une largeur au moins égale à celle entre extérieurs piliers de la cheminée. Dans le cas de coffrage, cette découpe sera égale au moins à la largeur de ce dernier. D'une façon générale, le complexe isolant inflammable ne doit pas se trouver dans l'espace intérieur de la cheminée et de la hotte. La réservation ainsi créée sera comblée par un mur de renfort en matériau incombustible ayant une bonne isolation thermique et une bonne tenue (exemple : béton cellulaire). Il faudra veiller à bien rejointoyer tous les éléments qui composent ce mur. Ensuite, la largeur intérieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isolation spéciale. Voir tableau 1er cas et croquis n°2.

NOTA : dans le cas de murs comportant une ventilation, il y aura lieu, lors de l'édification du mur de renfort, de respecter cette caractéristique.

Pour les murs en matériau incombustible, il faut obligatoirement, sur toute la largeur intérieure de la cheminée et sur toute la hauteur, appliquer l'isolation spéciale.

Pour les cloisons légères inflammables, il y aura lieu d'édifier obligatoirement sur toute la hauteur sous plafond, un mur de renfort en matériau incombustible classé MO, de bonne stabilité et d'épaisseur adéquate, qui assurera la protection thermique. Exemple : béton cellulaire épaisseur 10 cm. N'ayant pas la place pour l'intégrer à l'intérieur de l'habillage, il sera donc exécuté sur toute la largeur de la cheminée, plus un débord de 5 à 10 cm de chaque côté (exemple : largeur hors tout, poutre, tablette ou coffrage, 160 cm, le doublage en béton cellulaire aura une largeur de 170 à 180 cm). Ensuite, la largeur intérieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isolation spéciale.

NOTA : dans le cas où le conduit en attente est très près de la cloison légère inflammable ne permettant pas le passage d'un mur de renfort ; si l'écart au feu n'est pas respecté, nous vous conseillons de vous rapprocher du maître d'œuvre et du constructeur qui ont réalisés le conduit. Dans l'impossibilité, il sera nécessaire de découper et retirer la cloison légère inflammable du point haut jusqu'à un niveau situé plus bas que celui du mur de renfort et la remplacer par un matériau incombustible ; et ce, sur la largeur totale de la hotte plus le débord de 5 à 10 cm. Puis appliquer l'isolation spéciale comme expliqué plus haut.

Dans le cas extrême, si les garanties de sécurité et de stabilité ne peuvent être obtenues, cette cloison légère sera remplacée purement et simplement par un matériau du type béton cellulaire qui sera ensuite recouvert de l'isolation spéciale. Pour les cloisons intérieures en matériau léger incombustible, nous conseillons le mur de renfort apparent. Il sera obligatoire si la stabilité de la cloison n'est pas satisfaisante. Pour l'une ou l'autre de ces solutions, la largeur intérieure et toute la hauteur de la cheminée seront tapissées avec l'isolation spéciale.

Dans le cas d'une cheminée d'angle, les précautions sont identiques aux cheminées standard.

IMPORTANT : dans tous les cas, la face laine de roche de l'isolant spécial doit être appliquée sur le mur d'adossement alors que la face aluminium doit être tournée vers l'intérieur de la cheminée.

Dans le cas d'une cheminée d'angle, les précautions sont identiques aux cheminées standard.

L'isolation spéciale est disponible chez nos distributeurs.

3.2.1 Lorsque les éléments sont liaisonnés mécaniquement, leur pose à sec est autorisée. Lorsque la liaison est effectuée par jointoiement, les éléments à joints larges seront assemblés entre eux au mortier et dans le cas de joints minces, au ciment-colle ou au plâtre à modeler et à la filasse.

3.2.2 Cloison d'adossement

En cas de montage de corbeaux en console avec scellement dans la paroi de soutien, celle-ci doit présenter des caractéristiques mécaniques suffisantes (pas de scellement dans les cloisons légères ou béton cellulaire, dans ce cas, il y aura lieu d'utiliser des plaques de répartition).

3.2.3 Soubassement de cheminée

Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge ou prendre toute mesure adéquate nécessaire. La pose à sec est interdite.

3.2.4 Habillage de l'insert

L'habillage de l'insert doit être réalisé en matériau incombustible. Lorsque la poutre est en matériau combustible (bois), il est nécessaire de la protéger par un matériau incombustible classé MO, par le fronton ou par un déflecteur. Suivant l'habillage, un chaînage périmétrique est à couler à la pose à l'aide d'un mortier de ciment alumineux, il sera ancré dans la cloison d'adossement, quand la nature de cette dernière le permet (voir croquis ci-dessous). Il assurera la stabilité de l'ensemble et la protection de la poutre. Il ne devra pas être en contact avec l'insert. Un passage doit être aménagé entre ce dernier et le chaînage. Lorsque la partie supérieure de la cheminée (poutre, tablette, pierre, linteau, chaînage) est en porte-à-faux, un ou des tirants seront fixés solidement dans le mur d'adossement afin d'éviter tous risques d'affaissement.

Un couloir de convection doit être respecté entre les isolants et l'insert.

NOTA : attention au passage de porte de l'insert. Il y aura lieu, lors de la pose, de l'ouvrir avant de sceller les éléments supérieurs de la cheminée, afin de vous assurer de son libre passage.

3.2.5 Diffuseur d'air chaud :

D'une section totale réelle de 500 cm² minimum, il ne doit être en aucun cas situé à moins de 30 cm du plafond et non obturable.

ATTENTION aux matériaux sensibles à la chaleur, par exemple : plafond tendu, PVC, polystyrène, etc.

3.3 Arrivée d'air de convection :

Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise l'air qu'il prélève dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant.

Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage.

Dans la base de la cheminée, il est impératif de laisser libres les entrées d'air de convection d'une section de 400 cm², sauf prescription spécifiée sur le plan de la cheminée :

- soit par le bûcher ou réserve à bois (respectez un passage d'air lors de la mise en place des bûches),

- soit par des grilles, situées dans les piliers, le coffrage ou le soubassement.

Dans certains cas, en supplément, des joues latérales en métal perforé disposées de chaque côté de l'insert contribuent à cette convection. La circulation d'air de convection à l'intérieur de la cheminée est indispensable et doit être la plus grande possible pour éviter une accumulation d'air chaud trop importante.

Dans le cas où l'arrivée d'air de convection participe en plus, en partie à l'air de combustion de l'insert, il faut veiller à aménager un espace libre de tout obstacle jusqu'aux entrées d'air de l'appareil (s'aider d'une gaine flexible incombustible ∅160 mm minimum, s'il y a lieu). Cette disposition est une dépression au niveau des entrées d'air de l'insert, qui pourrait entraîner des fumées dans les pièces desservies.

3.4 Air comburant (amenée d'air frais dans la pièce) : arrêté du 23 fév. 09

La prise d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur et être équipée d'une grille. L'arrivée d'air frais doit, dans la mesure du possible, être placée face aux vents dominants et doit être permanente. La sortie d'amenée d'air (à l'intérieur de la pièce) doit être située soit directement dans la cheminée, soit le plus près possible de l'appareil. La section de cette entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de 200 cm². Tout dispositif mécanique de ventilation supplémentaire tel que ventilateur de fenêtre, extracteur de hotte (à l'exception des hottes à recirculation) est interdit dans une pièce où se trouve un appareil à combustion raccordé à un conduit de fumée à tirage naturel ainsi que dans un local distinct de cette pièce, dès lors que ce dispositif est susceptible de provoquer une dépression suffisante pouvant entraîner une inversion de tirage du conduit.

3.5 Conduit de raccordement : arrêté du 23 fév. 09

Pour les raccordements, il y aura lieu d'être vigilant sur leur mise en œuvre, le choix des composants, le respect : des spécifications des fabricants, des règles de l'art et de la conformité, suivant la législation en vigueur. DTU 24.1. P1 et 24.2. P2

Dans le cas d'une extraction mécanique (décentralisation d'air chaud) qui crée une dépression dans la hotte, le raccordement de l'appareil au conduit de fumée doit être suffisamment étanche afin qu'il ne puisse y avoir d'aspiration, de fumée dans l'extracteur. La liaison de l'extrémité haute du raccordement avec le conduit existant doit toujours se faire, dans le cas de sections différentes, avec des pentes à 30° mini formant un entonnoir afin d'éviter les accumulations de suies.

Pour les éléments métalliques, se servir des accessoires de liaison spécifiques du fabricant. Les emboîtements pour les tuyaux métalliques simples paroi doivent être de 40 mm lorsqu'ils sont équipés de joints.

Le trajet de fumée doit être le plus droit possible, pas plus d'un dévoiement ; l'angle de ceux-ci, avec le vertical, doit être inférieur à 20°.

Si le conduit est neuf, les boisseaux utilisés doivent porter la marque NF (ou en vigueur dans le pays). S'il s'agit d'un conduit existant, sa compatibilité, son étanchéité, son état et sa stabilité générale doivent être contrôlés. S'il n'est pas compatible, un tubage à l'aide d'un procédé titulaire d'un avis technique favorable ou un chemisage effectué par une entreprise qualifiée sont nécessaires.

3.6 Modérateur de tirage (dans le cas de tirage trop important) arrêté du 23 fév. 09

Il doit être raccordé au conduit de raccordement et installé dans le local où se trouve l'insert (à l'extérieur de la hotte ou à l'intérieur s'il est facilement visible et accessible). Il ne doit pas entraîner l'air chaud de convection de l'insert. Mise en œuvre suivant l'avis technique du modérateur.

3.7 Raccordement électrique

Les raccordements électriques doivent être effectués conformément à la norme NF C 15-100.

• Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.
• Le moyen de déconnexion du réseau d'alimentation doit assurer une coupure omnipolaire, être raccordé directement aux bornes d'alimentation et avoir une distance de séparation des contacts sur tous les pôles suffisante pour assurer une déconnexion complète dans les conditions de catégorie de surtension III.
• L'appareil doit être relié au réseau d'alimentation par le biais d'interconnexions dans un boîtier terminal type sortie de câble.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'isolation des canalisations fixes doit être protégée, par exemple au moyen d'un manchon isolant ayant une caractéristique de température appropriée.
• L'appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

4. Preparation de l'insert

Avant d'installer l'insert dans l'habillage, il y aura lieu de l'examiner afin de déceler une éventuelle anomalie qui pourrait être due au transport, au déchargement, etc., ce qui permettrait d'intervenir plus facilement avant de l'intégrer dans la cheminée.

Le non-respect des instructions de montage implique la responsabilité de celui qui l'effectue.

• S'assurer que les dimensions de la niche sont suffisamment spacieuses pour recevoir l'appareil. Pour cela, prière de se reporter aux caractéristiques dimensionnelles.
• S'assurer que toutes les pièces de bois sont écartées de l'appareil et des tuyaux de fumée en accord avec la distance d'écart au feu préconisée par le DTU 24.1, notamment en ce qui concerne les poutres de bois.
• Le volume dans lequel l'appareil va être logé constitue un réservoir thermique. Pour permettre un libre échange, il y a lieu de prévoir un espace autour de l'appareil chaque fois que ce sera possible.
• Les parois de la niche doivent être absolument incombustibles.
• La stabilité de l'insert et sa fixation sont assurées par son propre poids, ce qui permet de garantir le bon fonctionnement de l'appareil au niveau des flux d'air chauds.

5. MISES En GARDE particulières concernant la PARTIE electrique

Les raccordements électriques doivent être effectués conformément à la norme NF C 15-100.

• Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.
• Le moyen de déconnexion du réseau d'alimentation doit assurer une coupure omnipolaire, être raccordé directement aux bornes d'alimentation et avoir une distance de séparation des contacts sur tous les pôles suffisante pour assurer une déconnexion complète dans les conditions de catégorie de surtension III. • L'appareil doit être relié au réseau d'alimentation par le biais d'interconnexions dans un boîtier terminal type sortie de câble.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'isolation des canalisations fixes doit être protégée, par exemple au moyen d'un manchon isolant ayant une caractéristique de température appropriée.
• L'appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Avant l'emploi de votre appareil :

Il y a lieu de respecter un temps de séchage de 4 semaines, afin que l'humidité, emmagasinée dans certaines parties de la mise en œuvre, s'évapore (raccordement, conduit de cheminée, assemblage pierres, hottes, etc.).

Ce délai écoulé, vous pourrez procéder au premier allumage en chargeant modérément en bois et en réduisant l'ouverture du registre d'arrivée d'air, pour limiter l'intensité du feu ; ce qui permettra une montée en température progressive de l'ensemble insert et éléments façonnés, pour éviter les dilatations rapides et les chocs thermiques. Effectuez ces petites flambées sur 10 jours pour parachever le séchage de l'ouvrage.

Pendant les premières utilisations, une odeur peut émaner de l'appareil, provoquée par un éventuel excédent de peinture. Il faudra réaliser après le temps de séchage, quelques feux soutenus pour les supprimer.

Mise en garde : L'appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Combustibles :

L'appareil est conçu pour fonctionner avec du bois. Interdiction d'utiliser du charbon ou autre combustible similaire.

Préférer le bois dur au bois tendre (chêne, hêtre, charme, châtaignier, etc.) très sec, 20 % d'humidité maximum, ce qui correspond à un bois stocké sous abri pendant 18 à 24 mois ; l'emploi de bois avec un taux d'humidité trop important entraînera une mauvaise combustion en encrassant prématurément l'appareil, la vitre et le conduit, risquant à terme de provoquer des feux de cheminée.

Ne brûler pas de déchets ménagers, matières plastiques (bouteilles) ou dérivés, caoutchouc, produits gras (chiffons imbibés d'huile,...) etc. qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

Allumage :

Le fonctionnement en porte ouverte est interdit.

Avant d'effectuer le premier allumage, nettoyer le foyer, ôter les différents calages, et s'assurer de la bonne fermeture des portes et de la bonne mise en place des joints. Il convient de s'assurer de la bonne position de la grille de fond et de la grille de face.

Pour bien démarrer un feu : éviter les feuilles de papier glacé, étaler du papier journal froissé ou de la paille sur la sole du foyer, placer dessus des brindilles puis des petites branches bien sèches ou du bois fendu finement, puis des branches ou du bois fendu de section plus importante, équivalente à 3 cm de diamètre environ. Enflammer le papier, fermer la porte de l'insert, ouvrir entièrement l'arrivée d'air (réglage en façade, en partie basse de la porte) et placer le loquet de manœuvre du clapet sur la position I, ouvert. Ensuite, lorsque le feu est bien pris, procéder au chargement, régler l'arrivée d'air selon l'allure souhaitée et passer le loquet de manœuvre du clapet sur la position O, fermé. La position O du clapet doit être utilisée aussi bien en allure normale qu'en allure réduite.

Ne jamais allumer votre feu avec de l'essence, de l'alcool, etc.

Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille et la sole de la foyère qui, par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

IMPORTANT : nous vous conseillons de bien laisser enflammer la charge de combustible, notamment lors de mauvaises conditions de tirage. Le fonctionnement de l'insert est tributaire des conditions atmosphériques. Il est conseillé d'être très vigilant, par exemple, lors de vents violents (trop de tirage) ou de brouillard (pas de tirage).

Volet de réglage d'air :

Fermé, intermédiaire, ouvert

Chargement - puissance :

La puissance calorifique dégagée de l'insert est tributaire principalement du chargement en bois. Par exemple, suivant l'essence et l'humidité du bois, une bûche de 50 cm de long,

• de diamètre 6 cm pèse environ 1 kg,
• de diamètre 10 cm pèse environ 3 kg,
• de diamètre 15 cm pèse environ 7 kg.

Pour un chauffage soutenu, utiliser des bûches de petit diamètre en grand nombre (ex. 6 à 8 bûches de 6 cm de diamètre sur un bon lit de braises). Pour un chauffage plus long, utiliser des bûches de gros diamètre (ex. 3 bûches de 13 à 15 cm de diamètre sur un lit de braises moyen).

NOTA : le fonctionnement normal est tributaire du lit de braises ; empêcher qu'il ne disparaisse complètement en fin de combustion, afin d'éviter les reprises difficiles qui favorisent le bistrage de la vitre. Relancer avec du petit bois s'il y a lieu.

Précautions au rechargement :

Lors de l'ouverture de la porte, déverrouiller le loquet de fermeture, entrouvrir légèrement en observant un temps d'arrêt puis ouvrir lentement. Ces précautions vous éviteront le désagrément d'un refoulement éventuel.

Avertissement :

Ne jamais jeter d'eau pour éteindre le feu.

Ne pas ouvrir le cendrier pour effectuer l'allumage car, notamment en cas de fort tirage, celui-ci s'effectuerait trop rapidement et entraînerait des dommages à l'appareil.

La porte doit rester fermée pendant le fonctionnement.

La ou les vitres peuvent atteindre des températures élevées en dégageant, par rayonnement, une source de chaleur importante; nous vous conseillons de ne pas placer à proximité des meubles ou objets y étant sensibles (distance de 1500 mm minimum). ATTENTION aux risques de brûlures, notamment pour les enfants en bas âge.

Si votre cheminée est équipée d'une ou deux réserves de bois, il y aura lieu de ne pas les obstruer (ex. par une porte, par un stockage excessif de bois, etc.) afin de laisser le libre passage de l'air servant à la convection. De même, ne pas y loger des matières facilement inflammables (ex. papier, boîtes d'allumettes, etc.).

Attention : En cas de feu de cheminée, fermer : les registres d'arrivée d'air, la porte de l'insert et appeler les pompiers.

Les poignées sont chaudes pendant le fonctionnement. Utiliser le gant (si fourni).

Ce gant ne doit être utilisé que pour manœuvrer la poignée. Il n'est pas adapté pour la manipulation d'objets en ignition. Il n'est pas étanche aux liquides. Ne pas utiliser contre les risques chimiques.

Veiller à déposer le gant après chaque utilisation dans un endroit dépourvu de résidus de combustion (cendres) et non chaud.

Ne pas s'inquiéter si des émissions de fumée et une odeur un peu âcre se manifestent aux premiers allumages, ceci étant dû à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.

Conseils en cas de fonctionnement anormal

Prendre toutes les précautions en cas d'utilisation d'appareil comme par exemple une hotte aspirante mettant en dépression l'habitation qui peuvent perturber le fonctionnement de l'insert.

Dégagement de fuméesà l'ouverture de la porte.	- voir ci-dessus « précautions au rechargement ».- vérifier si l'arrivée d'air frais dans la pièce est suffisante (ouvrir une porte ou une fenêtre pour vérifier).- faire vérifier votre cheminée (dépression, étanchéité du conduit, du raccordement et de l'insert).
Peu de chauffage, le feu couve ou s'éteint.	- recharger sur un bon lit de braises, relancer avec du petit bois, s'il le faut.- utiliser du bois plus sec (15 à 20 % d'humidité).- Faire vérifier votre cheminée (dépression étanchéité du conduit, du raccordement et de l'insert).
Peu de chauffage maisle feu s'emballe.	- vérifier l'étanchéité de l'insert.- charger de préférence avec des grosses bûches.- faire vérifier le tirage de votre cheminée (pose du réducteur de tirage en souche ou pose d'un modérateur de tirage).
La vitre se salit très vite.	- utiliser un bois plus sec.- éviter les allures ralenties trop fréquentes.
La vitre se salit partiellement par traînées.	- nettoyer et vérifier les joints de vitre.

NOTA : Le fonctionnement de l'insert est tributaire des conditions atmosphériques. Il est conseillé d'être très vigilant, par exemple lors de vents violents (trop de tirage) ou de brouillard (pas de tirage).

7. Entretien

Deux ramonages mécaniques à effectuer par an (ramonages par un professionnel), dont un pendant la saison de chauffe lors desquels sera contrôlé le raccordement et le conduit de cheminée pour vous assurer du bon état de l'ensemble.

Un certificat doit vous être remis par l'entrepreneur. Les différents éléments constituant l'appareil et l'étanchéité doivent être vérifiés; si nécessaire, il y aura lieu de procéder au remplacement des joints de porte. Le ramonage nécessite le démontage du clapet de buse. Prière de vous reporter à la partie « Montage/Démontage du clapet de buse » afin de connaître les étapes à respecter pour cette opération. Dans le cas d'anomalies, il est interdit d'utiliser votre appareil. Il y aura lieu de procéder à la réfection avant toute remise en marche. Faire contrôler votre installation par un professionnel.

La période de chauffe terminée, procéder au nettoyage de tous les éléments intérieurs en fonte de votre appareil, gratter les éventuels agglomérats de goudron et brosser toutes les parties ; pour vous faciliter la tâche, déposer tous les éléments amovibles (grille foyère, chenet, déflecteur,...).

Puis après ce décrassage, frotter tous les éléments en fonte avec une pâte appropriée; cette opération redonnera l'éclat à votre appareil et le préservera de la rouille (renouveler l'opération si nécessaire).

Nous vous conseillons également, pendant cette période, de laisser les arrivées d'air ouvertes pour permettre une circulation d'air dans l'appareil et dans le conduit. À ce sujet, une attention toute particulière sera apportée pour les inserts qui fonctionnent d'une façon discontinue (résidence secondaire). En effet, cette utilisation perpétue les phénomènes de condensation, qui accélèrent le phénomène d'oxydation. Pour les appareils munis de grilles perforées sur une partie de leur contour, les nettoyer en passant l'aspirateur afin de dégager les perforations d'éventuelles poussières qui nuiraient à la circulation d'air de convection.

Vider régulièrement le cendrier pour éviter une accumulation de cendres qui pourrait obstruer la grille foyère et l'endommager. ATTENTION aux braises incandescentes jetées négligemment : elles peuvent enflammer tout matériau combustible.

Nettoyage de la vitre : lorsque la vitre est froide, la frotter avec une éponge humide ou mieux, un chiffon imbibé d'un produit d'entretien à base de soude caustique. Suivre les instructions et les précautions d'emploi des notices des différents produits.

Pour les appareils munis d'accessoires ou d'une façade laitonnée, une légère décoloration, plus ou moins importante, peut apparaître, en fonction des températures lors de l'utilisation.

En période de non utilisation, le laiton peut ternir également par l'oxydation naturelle.

À ce titre, il y aura lieu d'entretenir régulièrement ces pièces de temps en temps avec un produit d'entretien spécifique pour cuivre laiton ; éviter de les tâcher avec les produits de nettoyage pour vitres.

Mise en garde particulière concernant la porte foyer :

Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.

ATTENTION. Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,...) il est important de replacer sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.

8. PIECES De rechange

Si après de longues années le remplacement de certaines pièces s'avère nécessaire, adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.

Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée dans le compartiment cendrier, ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S. A.

Ne jamais apporter de modifications à l'appareil sans autorisation.

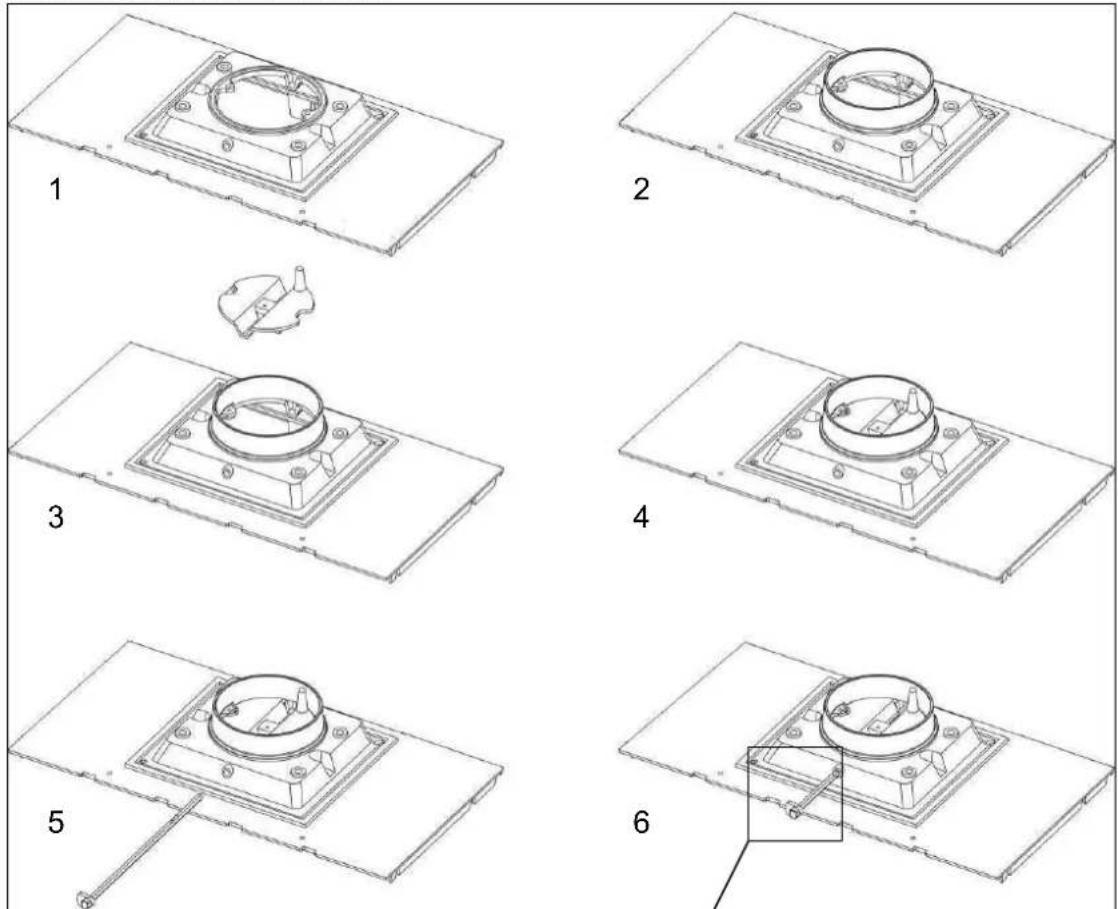

9. Montage / demontage du clapet de buse: SCHEMA de principe

L'appareil est livré avec la buse et le clapet non montés (visserie fournie dans un sachet). Afin de monter ceux-ci, se reporter aux étapes ci-dessous montrant le principe de montage :

Etapes	Description du montage (rappel : opération devant être réalisée par un professionnel)
1	Le dessus de l'appareil est livré comme montré sur l'image
2	Mettre en place la buse qui se trouve dans le foyer sur le dessus de l'appareil comme montré. La fixer avec les deux vis/écrou livrés avec l'appareil.
3	Positionner le clapet comme montré de manière à avoir le doigt de butée vers le haut, à l'arrière à droite.
4	Insérer ce dernier comme montré et le maintenir ainsi jusqu'à l'étape 5.
5	Insérer l'axe de clapet dans les deux trous (de la taque et du clapet).

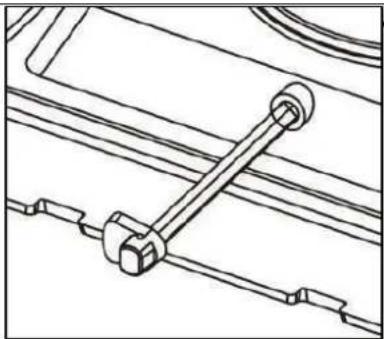

6	Fixer à l'aide de la vis fournie l'axe de clapet sur le clapet.ATTENTION: s'assurer que l'axe de clapet est « poussé » à fond et que l'index se situe comme montré sur la vue de détail, à savoir, horizontal vers la gauche. Un léger jeu fonctionnel pourra vous amener à décaler de quelques millimètres l'axe afin que la vis s'emboîte bien dans l'encoche prévue sur l'axe.

Description du démontage (rappel : opération devant être réalisée par un professionnel)

Mettre le bouton de la porte en position I.

Ouvrir la porte de l'insert.

Oter le déflecteur.

Dévisser la vis bloquant la tige sur le clapet.

Tirer l'axe volet vers soi afin de l'enlever complètement (attention : le clapet tombera, le retenir).

Oter le clapet en passant l'intérieur du foyer.

10. Schemas du faisceau

Éclaté simplifié

N°	Nbre	Désignation	Codification
1	2	Support bulbe thermostat D	247623152
2	2	Bloque junction ceramique	00001304782
3	1	Thermostat insert	00001304784
4	2	Moto-hélice	00001304783
5	2	Support moteur	253763158
6	2	Grille ventil. Type 4000 107	00001308114
7	1	Resistance arcol hs50 820r	00001304788
8	2	Attaché rapid	00001304483
9	2	Entrectoise support bloc sec.	14797665103
10	1	Inverseur 3 positions	00001304785
11	1	Serre câble dm6	00001305558

Schéma électrique simplifié

1. NOMENCLATURES ET ECLATES

XXX : Coloris à préciser

REP	QTE	DESIGNATION	CODIFICATION
1	1	Dessus	211013151
2	1	Support foyer	303673151
3	1	Buse 180ext	243123152
4	1	Grille fond	202143155
5	1	Cendrier	133163158
6	1	Axe volet	157243258
7	1	Carter droit	127783258
8	1	Chenet	103063258
9	1	Clapet	341663258
10	2	Demi-déflecteur	101433258
11	1	Derrière droit	124023258
12	1	Derrière gauche	124043258
13	1	Façade	421013258
14	1	Guide sécurité	141753258
15	1	Index	185483258
16	1	Plaque foyer arrière droite	101683258
17	1	Plaque foyer arrière gauche	101673258
18	1	Plaque foyer avant droite	201663258
19	1	Plaque foyer avant gauche	101653258
20	1	Porte chargement	628313258
21	2	Support déflecteur	151243258
22	1	Taque relevée	114133258
23	2	Volet réglage air	341373258
24	1	Boite conduit air	239063258
25	1	Élément d'applique inférieur	128193258
26	1	Fixe vitre	120083258

REP	QTE	DESIGNATION	CODIFICATION
27	1	Grille circulation air droite	102463258
28	1	Grille circulation air gauche	102453258
29	1	Support commutateur	145073258
30	2	Conduit air secondaire	141123268
31	1	Clé a crochet	141013720
32	2	Buse 97ext	143123726
33	2	Trappe dc nettoyage	142303736
34	1	Écusson	185016726
35	1	Poignée porte foyer	12878368101
36	1	Butée de grille	10233665103
37	1	Conduit supérieur air	24173996003
38	1	Gant bouclette T10	00001307770
39	1	Goupille cannelée 6x28	00001300459
40	1	Goupille mecanindus 3x18	00001300456
41	1	Inverseur 3 positions	00001304785
42	1	Rivct acier TR 6x40	00001305507
43	1	Rondelle 16x8.2x1.5	00001300885
44	2	Rondelle scul RS6	00001307254
45	2	Tresse 5 autocollant	00001304860
46	1	Tresse 5 autocollant	00001304860
47	1	Tresse 10.5	00001304691
48	1	Tresse 10.5	00001304691
49	1	Tresse 10.5	00001304691
50	1	Verrc EP4 617x386	00001305272
51	1	Vis ep 660103	00001307525
52	1	Vis TH M8x20 ZN noir	00001301145

Garantie contractuelle GODIN

Nos appareils bénéficient d'une garantie de :

• 6 ans pour les poêles tout fonte et pour les inserts bois – foyers fermés bois (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure, énumérées ci-dessous qui sont garanties 1 an).
• 2 ans pour les autres appareils.

contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil.

Sont exclues les pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :

• les plaques décoratives, les plaques de côtés lorsqu'elles sont démontables, les grilles et sols foyers,
• les déflecteurs, les chicanes, les clapets, les chenets, le cendrier,
• les briques réfractaires,
• les mécanismes d'articulation. (Charnières de porte four des cuisinières, poignées, etc.)
• les mécanismes de relevage,
• les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie,
• les organes de contrôle de températures, thermostats de four, résistances, ventilateurs, chaleur tournante des cuisinières gaz, électricité,
• les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,
• les brûleurs des cuisincentrals bois charbon.

Les éléments décoratifs bénéficient d'une garantie de 2 ans.

Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.

Certaines pièces bénéficient d'une garantie de durée supérieure :

3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre Service Après Vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.

Au cas où la réparation s'avérerait trop onéreuse par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au Service Après Vente de la S. A. GODIN.

Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de 750°. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation, d'un remontage mal adapté ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.

De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.

La garantie ne prendra pas effet lorsque :

• Les dégâts sont dus à une surchauffe
• L'installation est défectueuse
• Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices;
• Les détériorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);
• Les anomalies, détériorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur;
• L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit ; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.)
• Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non qualifiée ou réalisées avec des pièces de rechange non d'origine ou non agréées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultant des opérations de garantie n'incombent pas à la S. A. GODIN.

En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires ainsi qu'au non-respect des recommandations de la notice de l'appareil (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières – Cuisinières – Appareils de chauffage – Fonderie

GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France

Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.

Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser auprès de lui pour tout problème de Service Après Vente ou commercial.

FR - FICHE PRODUIT
