K 35222 ID - Réfrigérateur encastrable MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur encastrable
Marque	Miele
Modèle	K 35222 ID
Classe climatique	SN (10 °C à 32 °C), N (16 °C à 32 °C), ST (16 °C à 38 °C), T (16 °C à 43 °C)
Alimentation électrique	220-240 V, 50 Hz, 10 A
Capacité de congélation	2 kg / 24 heures
Température recommandée (réfrigérateur)	4 °C (réglable de 1 °C à 9 °C)
Température recommandée (congélateur)	-18 °C
Fonctions spéciales	SuperFroid, DynaCool (refroidissement dynamique), verrouillage
Éclairage intérieur	LED (groupe de risque RG 2)
Filtre à charbon actif	Optionnel (Active AirClean KKF-FF), remplacement recommandé tous les 6 mois

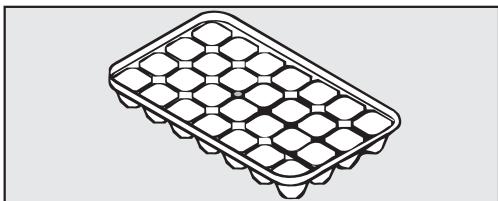

Accessoires fournis	Bac à glaçons, balconnet à œufs, cale-bouteilles, tablette modulable
Dégivrage	Réfrigérateur : automatique ; congélateur : manuel
Inversion sens d'ouverture	Possible (livré ouverture à droite)
Nettoyage	Pièces amovibles lavables au lave-vaisselle (max 55 °C) ; surfaces à l'eau tiède et liquide vaisselle
Garantie	24 mois (selon conditions)
Poids de la porte du meuble	Maximum 26 kg (pour modèles similaires)
Dimensions de niche (H x L x P)	1772 - 1788 mm (hauteur) ; profondeur minimum 560 mm (pour consommation énergétique optimale)
Pièces détachées disponibles	Filtres à charbon actif (KKF-RF), clayettes, balconnets, ampoule LED (remplacement par SAV)

FOIRE AUX QUESTIONS - K 35222 ID MIELE

Comment régler la température du réfrigérateur ?

Appuyez sur la touche de réglage de température jusqu'à ce que la température souhaitée s'affiche (réglable de 1 °C à 9 °C). La température recommandée est de 4 °C. La nouvelle valeur est automatiquement enregistrée après quelques instants.

Comment activer la fonction SuperFroid ?

Appuyez sur la touche SuperFroid. Le symbole s'allume. La fonction se désactive automatiquement au bout d'environ 12 heures. Utilisez-la avant de placer de grandes quantités d'aliments frais ou pour congeler des produits.

Que faire si le compartiment congélateur est trop givré ?

Dégivrez manuellement le compartiment de congélation lorsque la couche de givre atteint 0,5 cm. Arrêtez l'appareil, sortez les aliments, laissez la porte ouverte et placez un récipient pour recueillir l'eau de fonte. Ne pas utiliser d'objets tranchants ni de dégivrants chimiques.

Comment nettoyer l'intérieur du réfrigérateur ?

Nettoyez régulièrement avec de l'eau tiède et un peu de liquide vaisselle. Rincez à l'eau claire et séchez avec un chiffon. Les tablettes et balconnets peuvent être lavés au lave-vaisselle (max 55 °C). N'utilisez jamais de nettoyeur vapeur.

Comment inverser le sens d'ouverture de la porte ?

L'inversion nécessite l'aide d'une autre personne. Ouvrez la porte, retirez les caches, dévissez les charnières et repositionnez-les de l'autre côté. Consultez le chapitre 'Inversion du sens d'ouverture de porte' dans le manuel pour les étapes détaillées.

Que faire si l'appareil ne refroidit plus ?

Vérifiez que l'appareil est allumé (symbole -C à l'écran) et que la fiche est bien branchée. Contrôlez le fusible. Si l'écran affiche un code d'erreur (F0 à F9), contactez le service après-vente Miele. En attendant, limitez l'ouverture de la porte.

Comment économiser de l'énergie avec cet appareil ?

Placez l'appareil dans un endroit aéré, à l'abri du soleil et des sources de chaleur. Réglez le réfrigérateur à 4-5 °C. N'ouvrez la porte que brièvement. Dégivrez régulièrement. Activez DynaCool uniquement si nécessaire (par ex. forte chaleur).

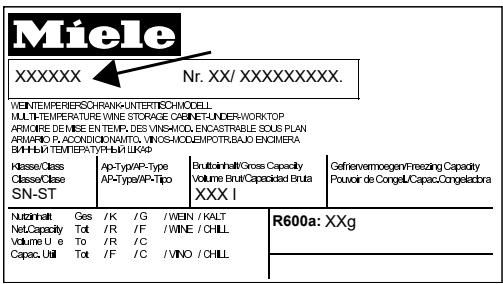

Où trouver le numéro de série et la plaque signalétique ?

La plaque signalétique se trouve à l'intérieur de l'appareil, généralement sur la paroi latérale gauche ou droite. Elle mentionne le modèle, le numéro de série et la tension. Gardez-la pour le service après-vente.

Pourquoi l'éclairage intérieur ne s'allume-t-il pas ?

Vérifiez que l'appareil est allumé. L'éclairage LED s'éteint automatiquement après 15 minutes d'ouverture de porte pour éviter la surchauffe. Si le problème persiste, contactez le SAV Miele pour remplacer l'ampoule (ne pas démonter le cache soi-même).

Quels aliments ne pas conserver dans le réfrigérateur ?

Évitez de stocker des ananas, bananes, avocats, agrumes, pommes de terre, tomates, concombres, aubergines, courgettes, et fromages à pâte dure comme le parmesan. Ces aliments sont sensibles au froid et perdent leur qualité.

MODE D'EMPLOI K 35222 ID MIELE

Mode d'emploi et instructions de montage réfrigérateur

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez d'endommager votre appareil.

Table des matières

Consignes de sécurité et mises en garde 4

Votre contribution à la protection de l'environnement 13

Économies d'énergie 14

Description de l'appareil 16

Accessoires en option 18

Mise en marche et arrêt de l'appareil 19

Avant la première utilisation 19

En cas d'absence prolongée 20

Choix de la bonne température 21

... dans la zone de réfrigération 21

... dans le compartiment de congélation 21

Affichage de température 22

Régler la température 22

Utilisation de la fonction SuperFroid et DynaCool 23

Fonction SuperFroid 23

Fonction DynaCool 24

Autres réglages 25

Mode réglages 25

Conserver des aliments - zone de réfrigération 27

Les différentes zones de froid 27

Non approprié pour la zone de réfrigération 28

Conseils pour l'achat d'aliments 29

Bien entretenir ses appareils 29

Aménagement intérieur 30

Décaler un balconnet 30

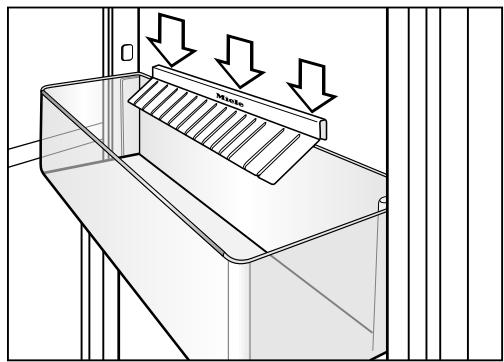

Déplacer le cale-bouteilles 30

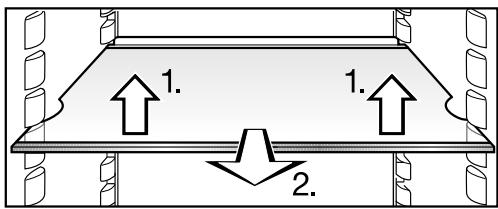

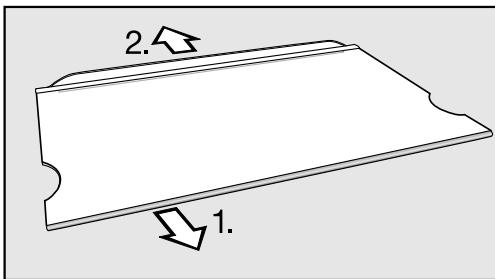

Décaler les tablettes 31

Enlever le bac à fruits et légumes et le remettre en place 31

Remettre le bac en place 31

Déplacer le filtre à charbon actif 32

Congélation et conservation 33

Utiliser le compartiment de congélation 33

Processus de congélation pour les produits frais. 33

Conservation de produits surgelés 33

Congélation de produits 34

Avant la congélation 35

Mise en congélation 35

24 heures env. après la congélation 35

Durée de conservation des aliments congelés 35

Rafraîchissement rapide de boissons 37

Utiliser les accessoires 37

Dégivage 38

Nettoyage et entretien 39

Conseils d'entretien 39

Préparation de l'appareil au nettoyage 40

Nettoyer l'intérieur de l'appareil et les accessoires 41

Nettoyer le joint de porte 42

Nettoyer les ouvertures d'aération et d'évacuation 42

Remplacer le filtre à charbon actif 43

En cas d'anomalie 44

Origines des bruits 50

Service après-vente 51

Contact en cas d'anomalies 51

Base de données EPREL 51

Garantie 51

Installation 52

Instructions de montage 52

Lieu d'installation 52

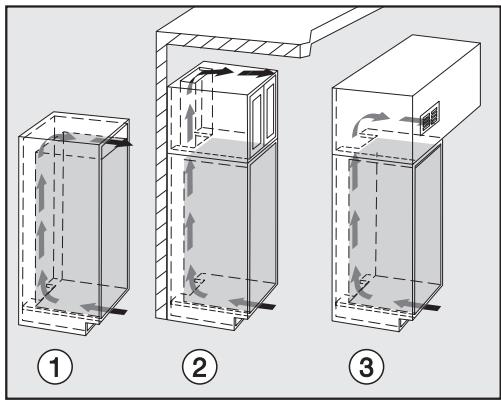

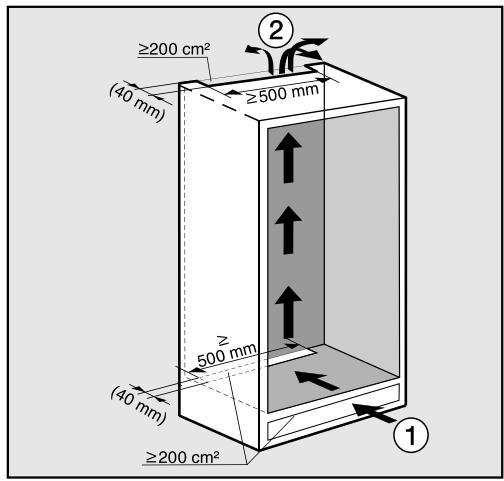

Aération et évacuation d'air 53

Porte du meuble 54

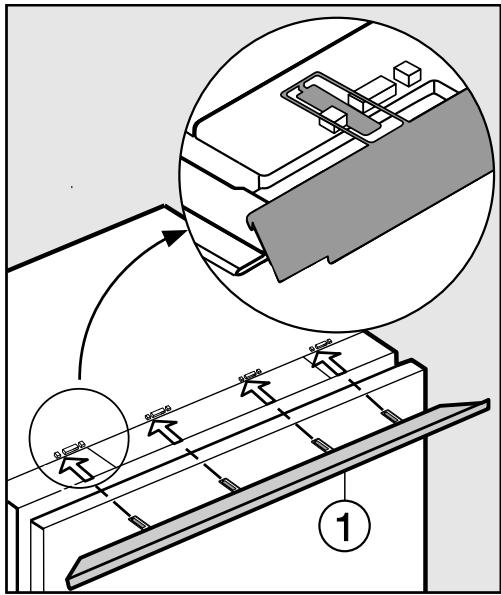

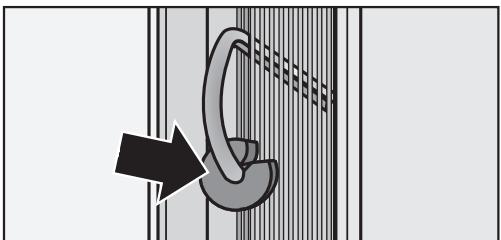

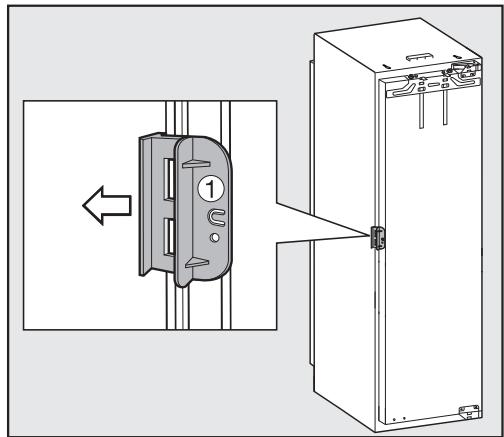

Avant l'encastrement de l'appareil 56

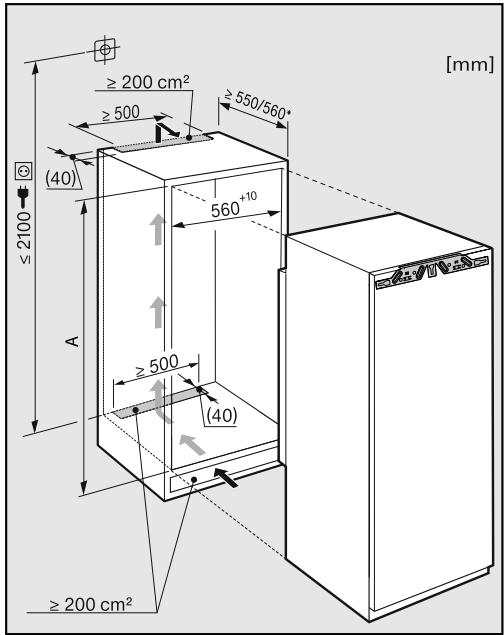

Cotes d'encastrement 58

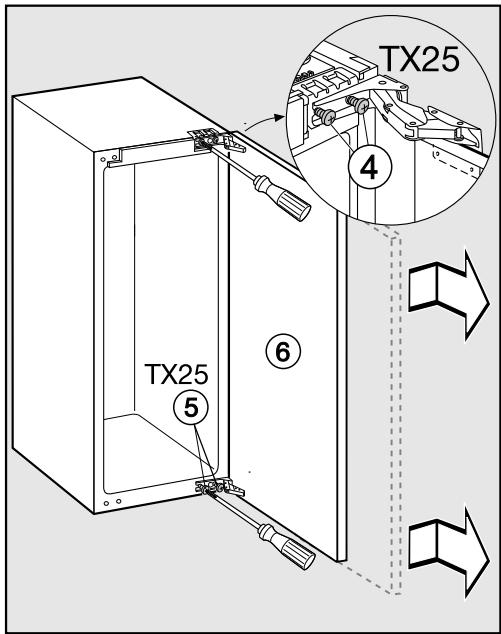

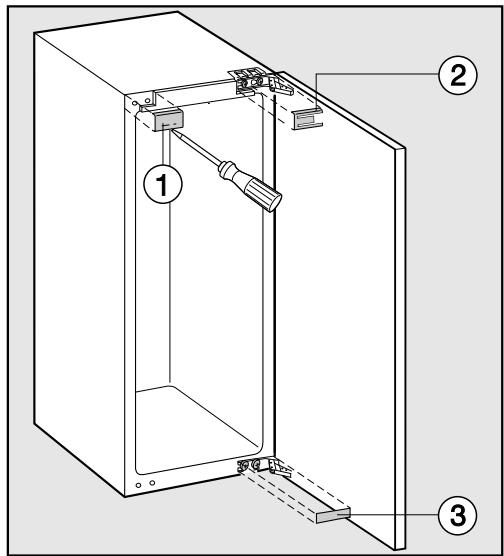

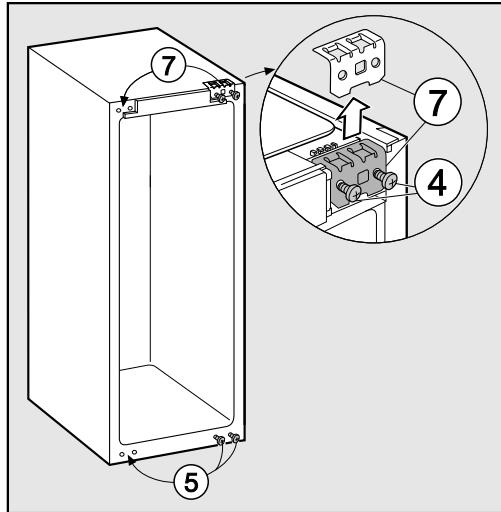

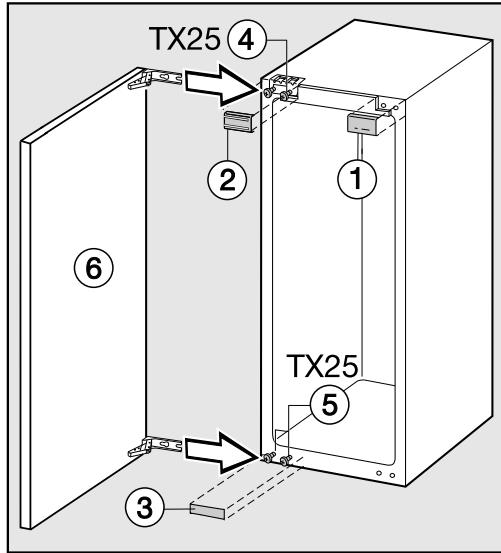

Inversion du sens d'ouverture de porte 59

Inversion du sens d'ouverture de porte 59

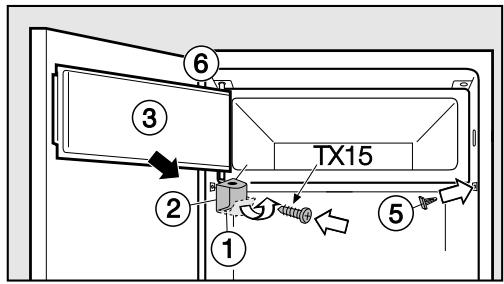

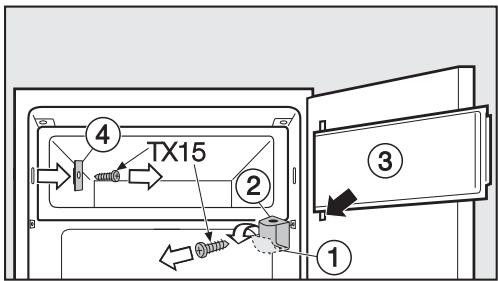

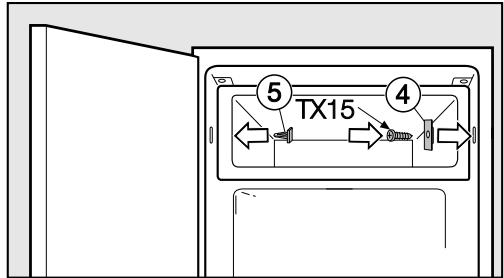

Inverser l'ouverture de la porte du compartiment de congélation 62

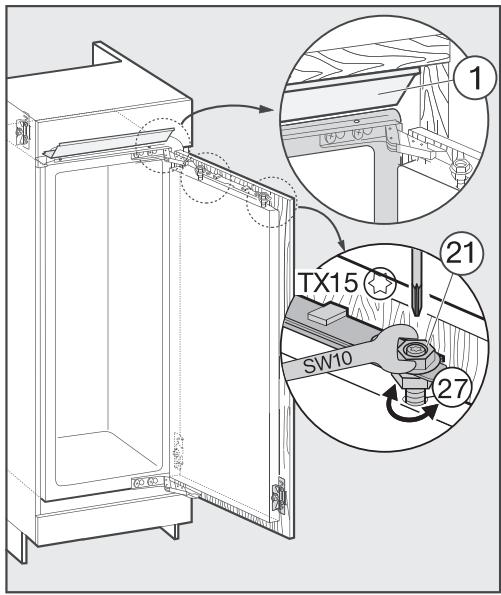

Réglage de la charnière de porte 63

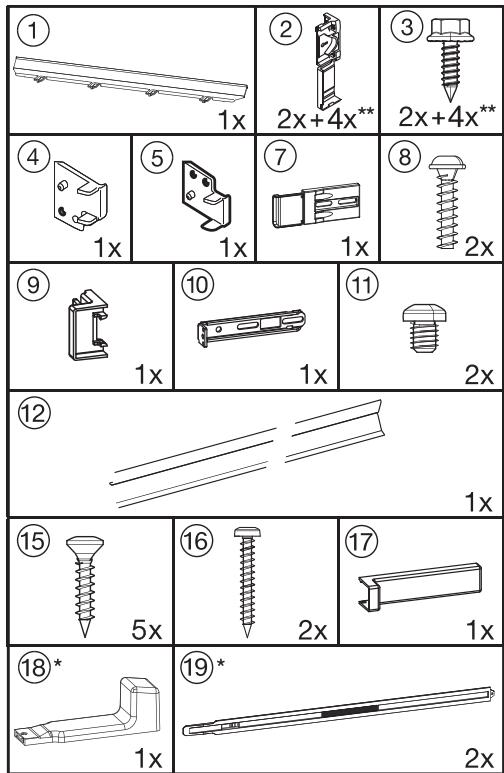

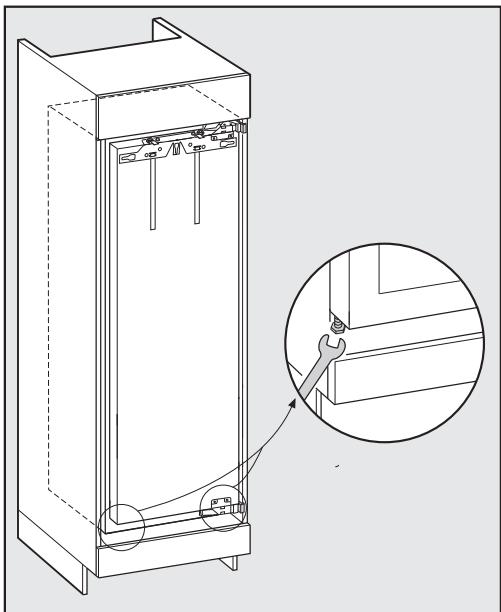

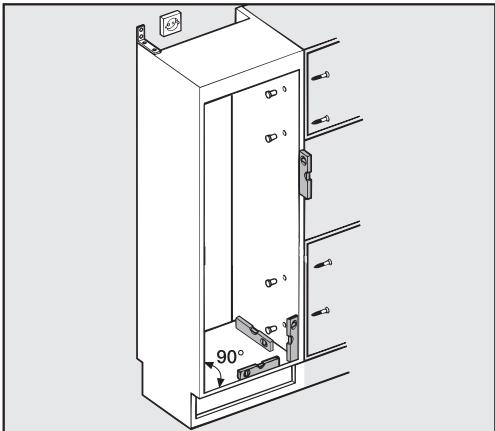

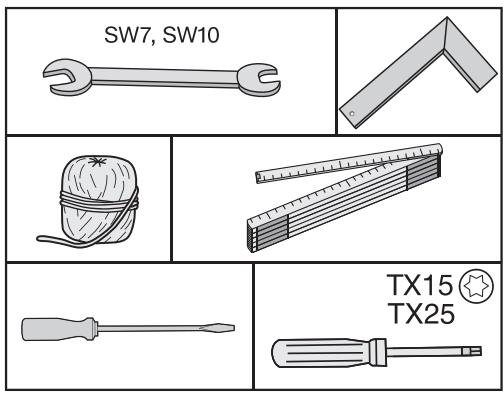

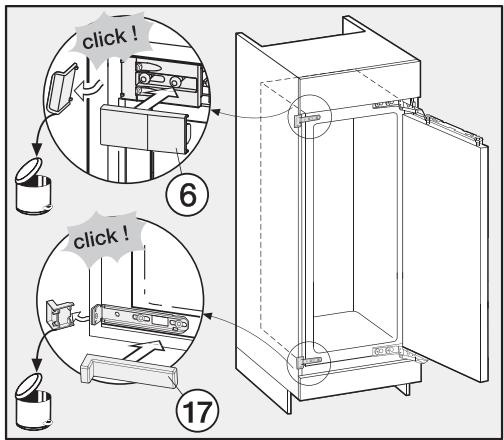

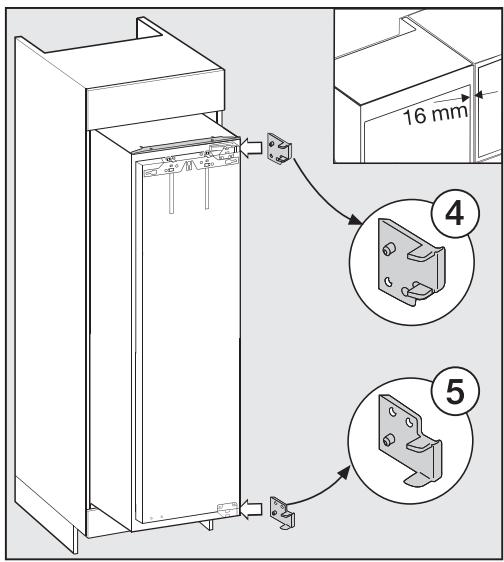

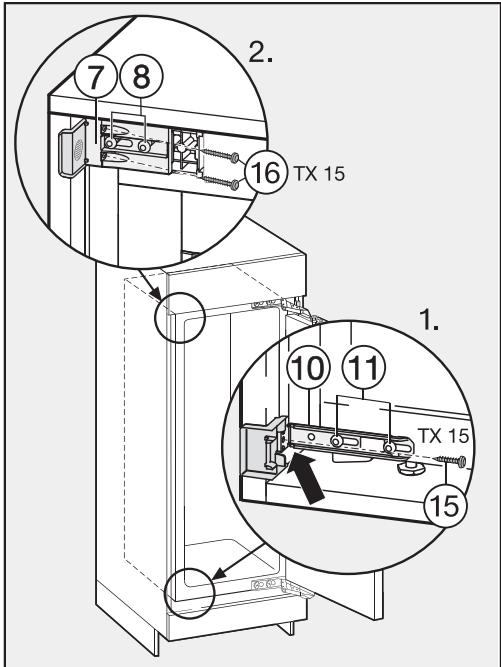

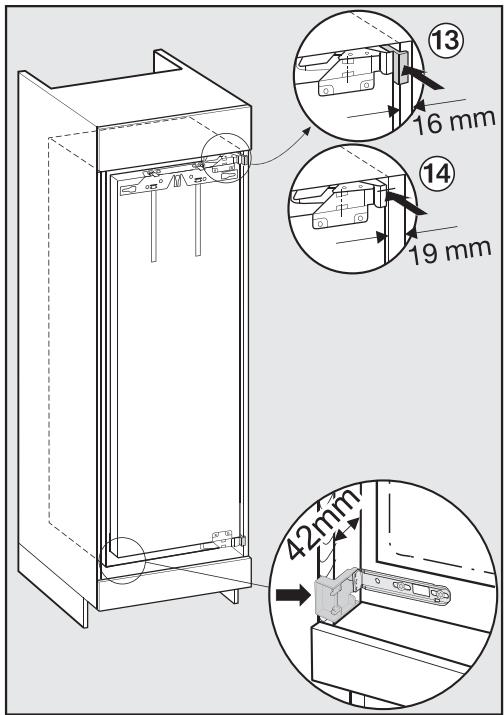

Encastrement de l'appareil 63

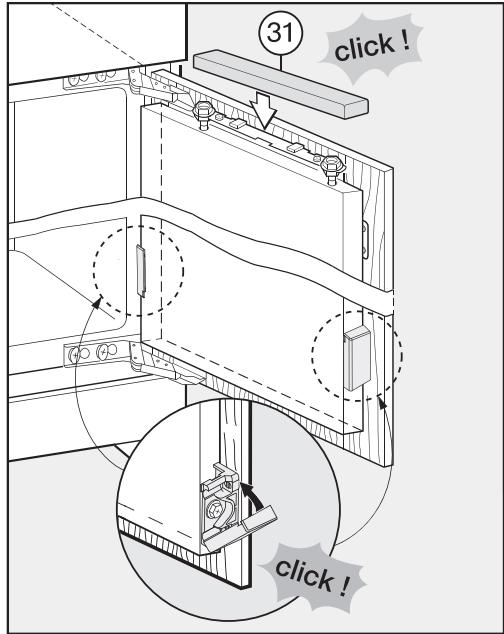

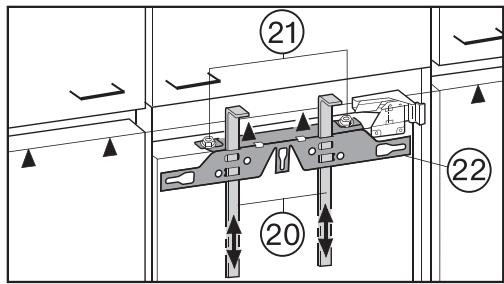

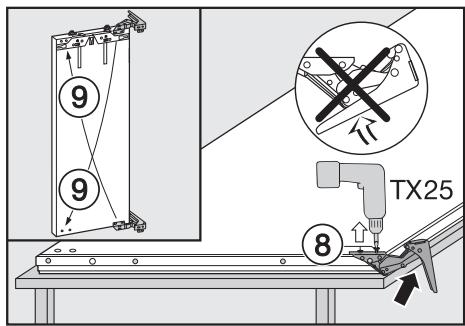

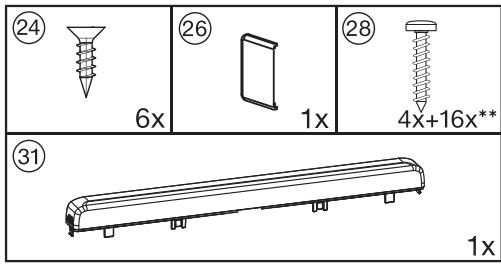

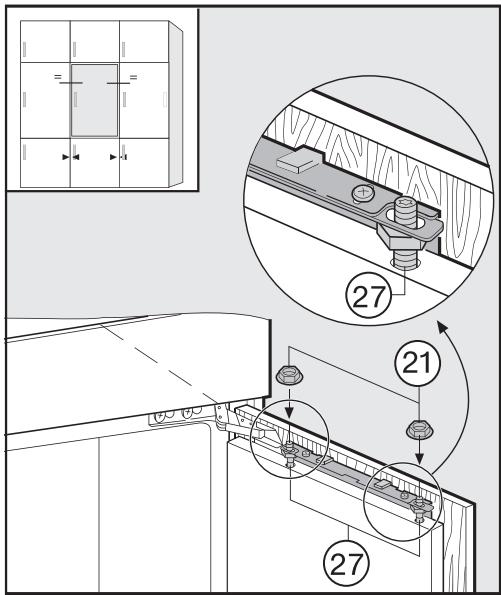

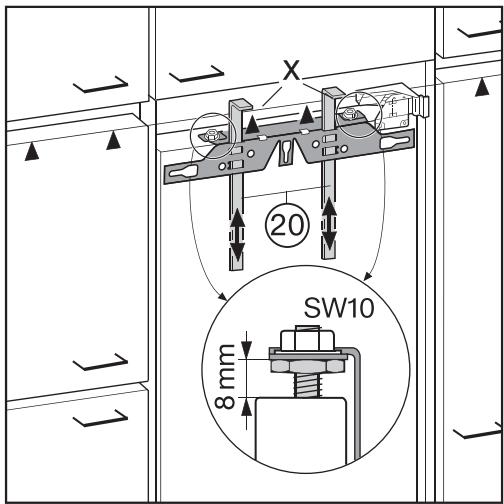

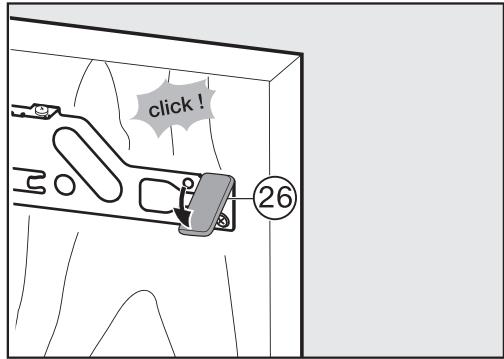

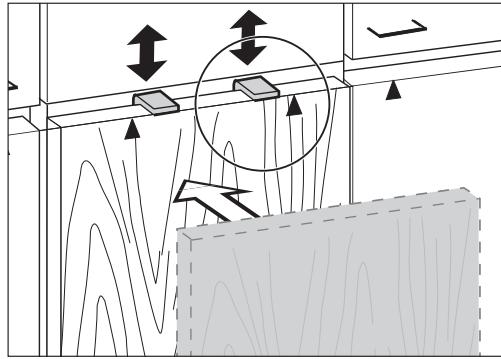

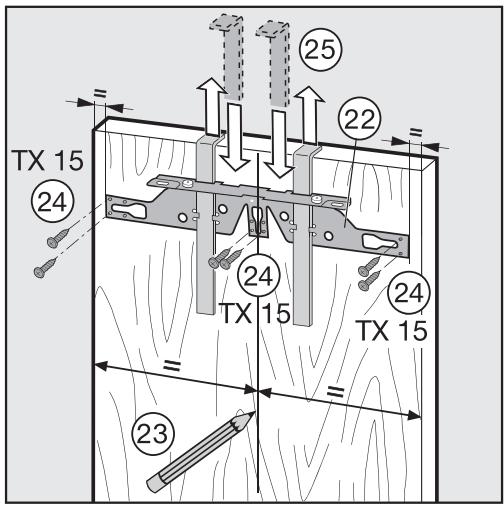

Montage de la porte du meuble 72

Branchement électrique 78

Cet appareil est conforme aux dispositions de sécurité en vigueur. Toute utilisation non conforme peut toutefois causer des dommages corporels et matériels.

Lisez attentivement le mode d'emploi et les instructions de montage avant de mettre l'appareil en service. Vous y trouvrez des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cet appareil. Vous vous protégerez et éviterez ainsi des dommages à votre appareil.

Conformément à la norme IEC 60335-1, Miele indique expressément de lire impérativement le chapitre pour l'installation de l'appareil et de suivre les consignes de sécurité et de mise en garde.

Miele ne peut être tenu pour responsable des dommages dus au non-respect des consignes.

Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil !

Utilisation conforme

Cet appareil est conçu pour un usage ménager dans un environnement domestique ou similaire, par exemple :

• dans des magasins, des bureaux ou d'autres environnements de travail similaires
• dans des exploitations agricoles
• par des clients dans des hôtels, motels, chambres d'hôtes ou autres types de logements de vacances.

Cet appareil ne convient pas à une utilisation en extérieur.

Utilisez cet appareil uniquement dans le cadre domestique, pour conserver des aliments au frais, conserver des produits surgelés, congeler des produits frais et préparer des glaçons.

Toute autre utilisation est interdite et peut être dangereuse.

L'appareil de froid ne convient pas au stockage et au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires sur lesquels la directive sur les dispositifs médicaux est basée. Une mauvaise utilisation de l'appareil peut endommager les marchandises stockées ou les déterminer. En outre, l'appareil n'est pas adapté à une utilisation dans des zones à risque d'explosion.

Miele décline toute responsabilité en cas de dommages occasionnés par une utilisation non conforme ou une mauvaise manipulation de l'appareil.

Les personnes qui, pour des raisons d'incapacité physique, sensorielle ou mentale, ou de par leur inexperience ou ignorance, ne sont pas aptes à utiliser l'appareil en toute sécurité doivent impérativement être surveillées pendant qu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil frigorifique sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Précautions à prendre avec les enfants

Tenez les enfants de moins de 8 ans éloignés de l'appareil à moins qu'ils ne soient sous étroite surveillance. - Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil sans surveillance que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation. - Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil sans être sous la surveillance d'un adulte. Ne laissez pas les enfants sans surveillance à proximité de l'appareil. Ne les laissez pas jouer avec l'appareil.

Consignes de sécurité et mises en garde

Risque d'asphyxie! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit frigorifique a été testé pour détecter les fuites. L'appareil est conforme aux consignes de sécurité en vigueur et aux directives européennes en vigueur.

Cet appareil frigorifique contient du fluide frigorigène isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Ce fluide ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorifique écologique a tendance à rendre l'appareil plus bruyant. En plus des bruits de fonctionnement du compresseur, l'ensemble du circuit frigorifique peut émettre des bruits d'écoulement. Ces effets sont hélas inévitables, mais ils n'ont aucun impact sur la performance de l'appareil.

Lorsque vous transportez et montez/installlez l'appareil, veillez à ne pas endommager les éléments du circuit frigorifique. Les projections du fluide frigorifique peuvent provoquer des lésions oculaires.

En cas de dommages :

• Évitez d'allumer une flamme ou tout ce qui pourrait causer une étincelle.
• Débranche l'appareil frigorifique du secteur.
• Aérez pendant quelques minutes la pièce où est installée l'appareil.
• Contactez le service après-vente.

La taille de la pièce où est installé l'appareil doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d'au moins 1m³ pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil. Les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique pour éviter d'endommager votre appareil.

Comparez ces données avant de brancher votre appareil et interrogez un électricien en cas de doute.

Seul un raccordement à une prise de terre conforme garantit un fonctionnement de l'appareil en toute sécurité. ATTENTION : Cette règle de sécurité élémentaire doit absolument être respectée ! En cas de doute, faites vérifier vos installations par un électricien. Seul un raccordement de l'appareil au réseau électrique public permet de garantir un fonctionnement sûr et fiable de ce dernier. Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien/agréé par Miele exclusivement pour éviter de faire courir le moindre danger à l'utilisateur. N'utilisez pas les rallonges ou multiprises pour brancher votre appareil : elles représentent un danger potentiel (risque d'incendie). Lorsque l'humidité atteint les éléments sous tension ou le câble d'alimentation, cela peut engendrer un court-circuit. Par conséquent, n'installez jamais l'appareil dans des locaux représentant des risques d'humidité ou d'éclaboussures (garages, buanderies, etc.). Cet appareil ne doit pas être utilisé sur des engins en mouvement. N'utilisez jamais votre appareil si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil ne présente aucun dommage apparent avant de l'utiliser.

Consignes de sécurité et mises en garde

Afin de garantir un fonctionnement en toute sécurité, encastrez cet appareil avant de l'utiliser.

Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil doit être mis hors tension. L'appareil est débranché du réseau électrique uniquement lorsque l'une des conditions suivantes est remplie :

• les fusibles correspondants sont déclenchés ou
• les fusibles à filage sont totalement dévissés de l'installation électrique (non applicable en France) ou
• La prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation mais tenez la prise fermement pour débrancher l'appareil. Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Ces interventions doivent être exécutées exclusivement par des professionnels agréés par Miele. Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil par un service après-vente non agréé par Miele. Les pièces défectueuses ne doivent être remplacées que par des pièces de rechange d'origine Miele. Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité.

Utilisation conforme

• Voiture appareil est conçu pour une classe climatique donnée (plage de température ambience). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil. Une température ambience inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises.

Ne recouvrez pas et n’obstruez jamais les fentes d’aération et d’évacuation de l’air, faute de quoi la ventilation ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l’appareil risqueraient d’être endommagés. Si vous conservez des aliments contenant de la graisse ou de l’huile dans la contreporte, veillez à ce que la graisse ou l’huile ne fuient pas sur les pièces en plastique de l’appareil. Des fissures risquent d’apparaître dans le plastique qui peut casser. Risque d’incendie et d’explosion. N’entreposez aucun produit explosif ni aucun produit contenant un gaz propulseur (par ex. une bombe aérosol). Certains gaz inflammables risquent de prendre feu en présence de composants électriques. Risque d’explosion! N’utilisez aucun appareil électrique à l’intérieur de l’appareil frigorifique (par ex. : fabrication de glaces à l’italienne). Des étincelles risqueraient de se former. Risque de dommages corporels et matériels! N’entreposez ni canettes, ni bouteilles contenant des boissons gazeuses dans le compartiment de congélation de l’appareil : ces contenants sont susceptibles d’éclater. Risque de dommages corporels et matériels! Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapidement, enlevez-les au bout d’une heure maximum, sinon elles risquent d’éclater. Risque de blessure! Ne touchez pas les produits congelés ou les éléments métalliques avec les mains mouillées. Elles pourraient y rester collées sous l’effet du froid. Risque de blessure! Ne consommez jamais de glaçons ou d’esquimaux glacés, sorbets en particulier, qui sortent directement du congélateur. Les températures très basses des glaces peuvent geler les lèvres ou la langue.

Consignes de sécurité et mises en garde

Ne recongelez jamais d'aliments qui ont été partiellement ou totalement décongelés. Consommez-les au plus vite avant qu'ils ne perdent toute valeur nutritive et s'abiment. Toutefois, vous pouvez remettre au congélateur des aliments que vous avez cuits vous-même.

Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication ! La durée de conservation des aliments dépend de nombreux facteurs dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Accessoires et pièces détachées

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Miele offre une garantie d'approvisionnement de 15 ans pour le maintien en état de fonctionnement des pièces détachées après l'arrêt de la production en série de votre appareil de froid.

Nettoyage et entretien

Nettez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux.

La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil.

Les objets pointus ou tranchants risquent d'endommager les générateurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

• retirer le givre ou la glace,
• décoller les glaçons et aliments pris dans la glace.

Ne placez jamais d'appareils électriques ou de bougies dans l'appareil pour accélérer le dégivrage. Vous pouvez endommager le plastique. N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage. Risque de dommages corporels et matériels! L'appareil étant très lourd, transportez-le toujours à l'aide d'une deuxième personne.

Votre ancien appareil

Le cas échéant, détruisez la serrure de porte de votre appareil frigorifique. Vous éviterez ainsi que des enfants ne s'enferment dedans et mettent leur vie en danger. Les projections d'agent réfrigérant peuvent provoquer des lésions oculaires! N'endommagez aucune partie du circuit de refroidissement, par exemple

• ne percez jamais les conduits de l'évaporateur contenant du frigorigène,
• ne coudez pas les conduits,
• ne grattez pas les revêtements de surfaces.

Symbole sur le compresseur (selon modèle)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal.

L'huile dans le compresseur peut être mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Nos emballages

Nos emballages protègent votre appareil des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Notre revendeur reprend vos emballages.

Votre ancien appareil

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière non conforme, vous risquez de nuire à la santé des personnes et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères.

Faites appel au service d’enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécifique dédié à l’élimination de ce type d’appareil. Vous êtes légalement responsable de la suppression des

éventuelles données à caractère personnel figurant sur l'appareil à éliminer.

Veillez à ne pas endommager les conduits du circuit de votre appareil jusqu'à son enlèvement et son élimination dans le respect des normes environnementales.

On évitera ainsi que le fluide frigorigène contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlèvement. Vous trouvez les informations s'y rapportant au chapitre « Consignes de sécurité et mises en garde » du présent mode d'emploi.

Économies d'énergie

	Consommation énergétiquenormale	Consommation énergétiqueélevée
Installation /Entretien	Dans des locaux aérés.	Dans des locaux fermés, nonaérés.
	Pas d'exposition directe à la lumière du soleil.	Exposition directe à la lumière du soleil.
	Eloigné d'une source de cha-leur (chauffage, cusinière).	Près d'une source de chaleur (chauffage, cusinière).
	Température ambiente idéale d'env. 20 °C.	À une température ambientelevée de plus de 25 °C.
	Ne recouvre pas les fentes d'aération et dépoussiérez régulièrement.	Fentes d'aération et d'évacuation d'air plus ou moins empoussiérées.
Réglage de la tempora-ture	Zone de réfrigération de 4 à5 °C	Plus vous abaissez la tempora-ture, plus la consommationénergétique augmente !
	Congélateur à -18 °C
Utilisation	Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.
	Ouvrir la porte si nécessaire seulement et la referrer le plus vite possible. Bien ranger vos alimentés.	Le fait d'ouvoir souvent et long-temps la porte entraîne une dé-perdition de froid et un afflux d'air ambiant chaud. L'appareil essaie alors de se refroidir et la durée de fonctionnement du compresseur augmente.
	Lorsque vous faites vos courses, emportez un sac iso-therme et rangez-y les ali-ments le plus vite possible. Ranger les alimentés au froid le plus vite possible pour ne pas briser la chaîne du froid. Laisser refroidir les boissons et les alimentés chauds avant de les ranger dans l'appareil.	Les plats chauds et les alimentés réchauffés à la température extérieure apportent de la chaleur à l'intérieur de l'appareil frigori-fique. L'appareil essaie alors de se refroidir et la durée de fonctionnement du compresseur augmente.
	Emballer et couvir les ali-ments avant de les ranger.	L'évaporation et la condensation de liquides à l'intérieur du réfrigerateur contribue à une moindre performance de la production de froid.
	Placer les alimentés à décon-geler au réfrigerateur
	Pour une meilleure ventilation de l'appareil, ne pas surchar-ger les compartments.	Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.
Dégivrage	Dégivrer le congélateur lorsque la couche de givre at-teint 0,5 cm max.	Quand la couche de glace s'épaissit, la production de froid diminue et la consommation d'électricité augmente.

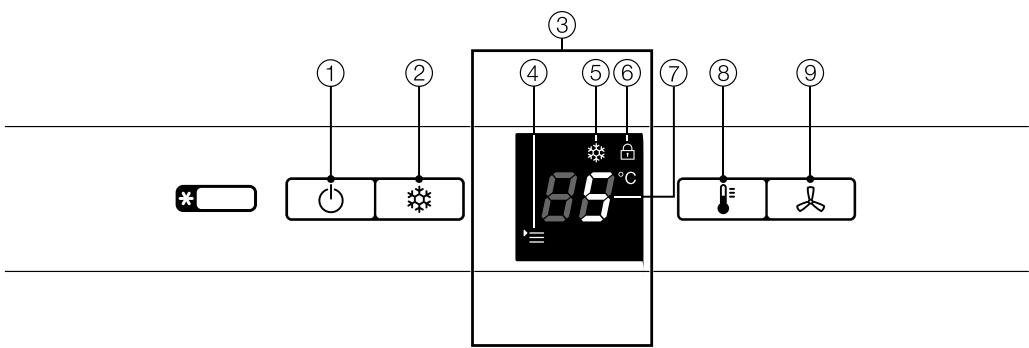

① Touche Marche/Arrêt ② Touche SuperFroid

③ Écran ④ Symbole Menu (mode de réglage : activer/désactiver le verrouillage) ⑤ Symbole SuperFroid ⑥ Symbole de verrouillage ⑦ Affichage de la température ⑧ Touche de réglage de la température ⑨ Touche froid dynamique DynaCool (répartition automatique de la température)

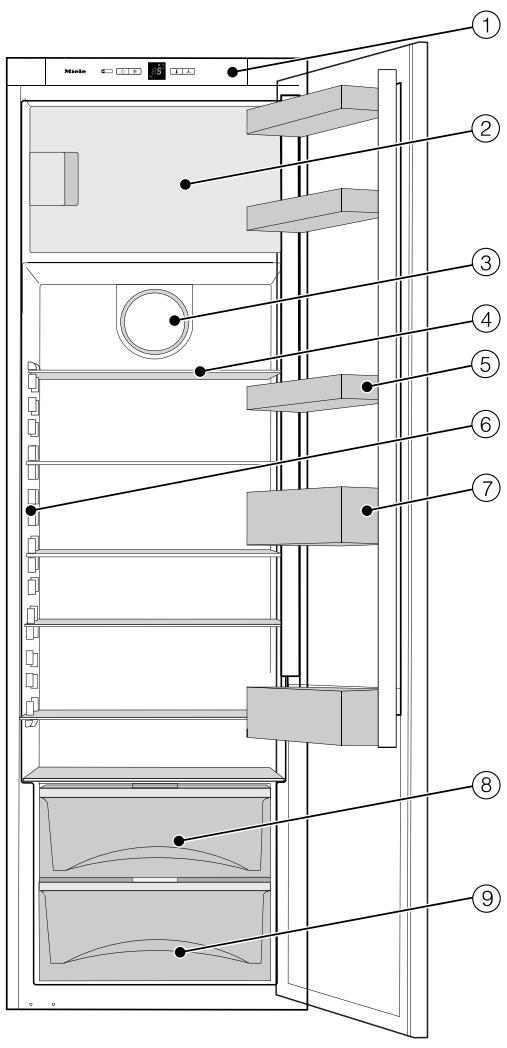

① Bandeau de commande (2) Compartiment de congélation avec grille de rangement* ③ Ventilateur ④ Balconnet à œufs ⑤ Tablette ⑥ Éclairage intérieur ⑦ Balconnet à bouteilles ⑧ Rigole et orifice d'évacuation de l'eau de dégivrage ⑨ Bac à fruits et légumes

Accessoires en option

Conçus spécialement pour l'appareil, des accessoires et des produits de nettoyage et d'entretien sont disponibles dans la gamme de produits Miele.

Chiffon microfibre multi-usages

Le chiffon microfibre permet d'éliminer facilement traces de doigts et salissures légères sur les façades en inox, bandes de commande, fenêtres, meubles, vitres de voiture etc.

Clayette

Gain de place, la clayette pour bouteilles permet de conserver vos bouteilles à l'horizontal.

Vous pouvez choisir à quel niveau de l'appareil vous souhaitez l'installer.

Filtre à charbon actif avec support kkf-ff (active airclean)

Le filtre à charbon actif neutralise les odeurs désagréables dans la zone de réfrigération et veille par conséquent à une meilleure qualité de l'air.

Le support du filtre à charbon actif est placé sur la baguette de protection arrêtée de la surface d'appui et peut être déplacé selon les besoins.

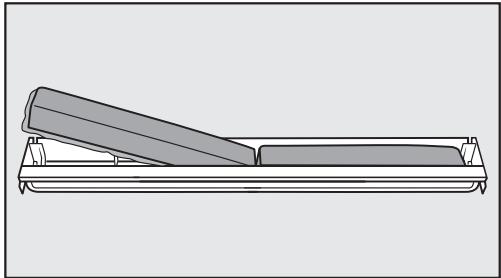

Remplacement du filtre à charbon actif kkf-rf (active airclean)

Les filtres de remplacement correspondants pour le support (Active AirClean) sont disponibles. Il est conseillé de remplacer le filtre à charbon actif tous les 6 mois.

Tabletes modulables

Afin de pouvoir ranger des éléments hauts comme les bouteilles et les récipients, votre appareil est équipé d'une tablette modulable. Vous pouvez glisser avec précaution l'avant de cette tablette sous la partie arrêtée.

Vous pouvez commander des accessoires en option sur la boutique en ligne ou vous adresser à votre revendeur ou au service après-vente Miele (voir fin du mode d'emploi).

Emballages de transport

Retirez tous les matériaux d'emballage qui se trouvent à l'intérieur de l'appareil.

Film de protection

Pendant le transport, les baguettes en inox sur les tablettes et les balconnets sont protégées par un film de protection.

Retirez le film protecteur des liserés en inox.

Nettoyage

Respectez scrupuleusement les instructions du chapitre « Nettoyage et entretien »

Nettoyez l'intérieur de l'appareil et les accessoires.

- Cale-bouteilles

Quand vous ouvrez/fermez la porte de l'appareil, les bouteilles tiennent mieux grâce au cale-bouteilles.

• Installez le cale-bouteilles au centre, sur la cornière arrêtée du balconnet à bouteilles.

Allumer l'appareil

Appuyez sur la touche Marche/Arrêt.

L'appareil commence à produire du froid et l'affichage de la température indique la valeur souhaitée. L'éclairage intérieur s'allume lorsque vous ouvrez la porte de l'appareil.

Laissez l'appareil fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.

Eteindre l'appareil

Appuyez sur la touche Marche/Arrêt jusqu'à ce que l'affichage s’éteigne. Dans le cas contraire, le verrouillage s’enclenche (voir « Autres réglages - Activer / Désactiver le verrouillage »).

L'éclairage intérieur s'éteint et la production de froid s'arrête.

En cas d'absence prolongée

En cas d'arrêt prolongé de l'appareil, de la moisissure risque de se former si la porte reste fermée et si l'appareil n'a pas été nettoyé.

Nettoyez impérativement l'appareil.

Si l'appareil doit rester longtemps sans fonctionner, respectez les consignes suivantes :

• Arrêtez l'appareil. Débranchez l'appareil ou désactivez le fusible de l'installation domestique. Dégivrez le compartiment de condensation (selon modèle). Nettoyez l'appareil et laissez les portes de l'appareil ouvertes afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Il est primordial de sélectionner une température correcte afin de bien conserver les aliments. Ceux-ci s'abiment vite sous l'action de micro-organismes. Une bonne température de conservation peut retarder, voire empêcher la dégradation des aliments. En effet, la température influence la vitesse de développement des micro-organismes. Plus la température est basse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente :

• en fonction de la fréquence et de la durée d'ouverture de porte,
• en fonction de la quantité d'aliments conservés,
• en fonction de la chaleur des aliments mis à refroidir,
• en fonction de la température ambience de la pièce où est installé l'appareil. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

... Dans la zone de réfrigération

Nous conseillons une température de 4^ dans la zone de réfrigération.

... Dans le compartiment de congélation

Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps. À cette température, la prolifération des micro-organismes est en grande partie jugulée. Dès que la température dépasse les -10 °C, la décomposition des aliments par les micro-organismes reprend et ils se conservent moins longtemps. Aussi ne faut-il jamais recongeler des aliments partiellement ou totalement décongelés à moins qu'ils aient été cuits depuis leur décongélation. Les micro-organismes sont éliminés par des températures élevées.

Affichage de température

En mode de fonctionnement normal, l'affichage de température à l'écran indique la température souhaitée.

Régler la température

Si la porte de l'appareil est ouverte très fréquemment, que des quantités importantes d'aliments sont stockées ou que la température ambience est élevée, un réglage de 3 °C à 5 °C est recommandé.

La température est réglable entre 9°C et 1°C.

Plus la température dans la zone de réfrigération est élevée ou BASSE, plus elle est élevée ou BASSE dans le département de congélation.

• Appuyez sur la touche de réglage de température, jusqu'à ce que la température souhaitée soit indiquée au niveau de l'affichage.

À la première pression, la dernière valeur de température réglée clignote.

La valeur de température change continuellement. Si le réglage 9°C est atteint, le défilement reprend à 1°C.

La nouvelle valeur de température sélectionnée est reprise automatiquement au bout d'un certain temps et s'affiche sur l'écran.

La température dans l'appareil se règle maintenant progressivement pour atteindre la nouvelle valeur sélectionnée.

Dans le compartiment de congélation, une température moyenne de -18 °C est réglée.

La température de l'air peut varier si vous introduisez un thermomètre ou un autre appareil de mesure dans le département de congélation.

Fonction superfroid

Grâce à la fonction SuperFroid, la zone de réfrigération et la zone de congélation atteignent très rapidement la valeur la plus froide (en fonction de la température ambiantes).

Activer la fonction superfroid

Activez la fonction SuperFroid avant de ranger les aliments :

• Vous souhaitez refroidir de grandes quantités d'aliments ou de boissons qui viennent d'être entreprises.
• Vous souhaitez congeler des produits frais.

Appuyez sur la touche SuperFroid.

Le symbole SuperFroid s'allume. La température dans la zone de réfrigération baisse, car celle-ci fonctionne à la puissance frigorifique Tmaxale.

Désactiver la fonction superfroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. Le symbole SuperFrost s'éteint et l'appareil repasse à puissance frigorifique normale.

Pour économiser de l'énergie, vous pouvez désactiver vous-même la fonction SuperFroid dès que les alimentés ou les boissons sont suffisamment froids.

Appuyez sur la touche SuperFroid afin que le symbole s’éteigne.

L'appareil se remet à fonctionner à puissance normale.

Fonction dynacool

Sans le système de refroidissement dynamique (DynaCool), différentes zones de froid apparissent dans la zone de réfrigération en raison de la circulation naturelle de l'air (l'air froid et lourd se déplace dans la zone inférieure). Ces zones de froid devraient être utilisées en conséquence lors du stockage des aliments (voir chapitre « Conserver les aliments dans la zone de réfrigération »).

En revanche, si vous souhaitez entreprendre une grande quantité d'aliments du même type (par ex. pour une fête), le système de refroidissement dynamique permet une répartition relativement homogène de la température sur tous les plans de rangement pour que tous les aliments de la zone de réfrigération soient maintenus à peu près à la même température.

Il est possible de régler la température.

Le système de refroidissement dynamique devrait également être enclenché

• lorsque la température ambience est plus élevée (à partir de 30°C env.) et
• lorsque l'air est très humide.

Activer le système de refroidissement dynamique

Appuyez brièvement sur la touche DynaCool.

Le symbole DynaCool s'allume. Le ventilateur est prêt à fonctionner : si le compresseur s'enclenche, le ventilateur se déclenche automatiquement.

Désactiver le système de refroidissement dynamique

L'activation du système de refroidissement dynamique entraînant une légère augmentation de la consommation d'énergie, le système de refroidissement dynamique devrait être désactivé en cas d'utilisation normale de l'appareil.

Appuyez sur la touche DynaCool afin que le symbole DynaCool s’éteigne.

À des fins d'économie d'énergie, le ventilateur s'arrête automatiquement pendant un certain laps de temps, dès que la porte s'ouvre.

Mode de réglages

Le mode réglages permet d'activer et de désactiver le verrouillage.

Activer/désactiver le verrouillage

Le mode réglages s'affiche à l'écran via le symbole Menu ≡

Nous vous indiquons ci-après comment activer et désactiver le verrouillage.

Activer ou désactiver le verrouillage

Le verrouillage vous permet de prévenir tout arrêt involontaire de l'appareil.

Activation du verrouillage

Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Menu ≡ s'allume et clignote à l'écran.

Le mode de réglage est maintenant activé.

• Appuyez brièvement sur la touche SuperFroid pour activer la fonction de verrouillage.

L'écran affiche c?

Appuyez brièvement sur la touche SuperFroid pour enclencher la fonction de verrouillage.

Le symbole de verrouillage clignote.

Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température s'affiche à l'écran.

Désactivation du verrouillage

Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Verrouillage et le symbole Menu s'allument et c clignote à l'écran.

Le mode de réglage est maintenant activé.

• Appuyez brièvement sur la touche SuperFroid pour activer la fonction de verrouillage.

L'écran affiche c0.

Appuyez brièvement sur la touche SuperFroid pour désactiver la fonction de verrouillage.

Le symbole de verrouillage s'éteint.

Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température de la zone de réfrigération s'affiche à l'écran.

Risque d'explosion provoquée par des mélanges gazeux inflammables.

Certains gaz inflammables risquent de prendre feu en présence de composants électriques.

N’entrepolez aucun produit explosif ni aucun produit contenant un gaz propulseur (par ex. une bombe aéro-sol). Les bombes aérosols correspondantes sont reconnaissables à une indication imprimée ou à un symbole de flamme. Des gaz qui peuvent s’échapper risquent de s’enflammier en raison des composants électriques.

Risque de dommages à cause des alimentés contenant de la graisse ou de l'huile.

Si vous entreposez des alimentés contenant de la graisse ou de l'huile dans la contreporte, des fissures risquent d'apparaître dans le plastique, qui peut casser.

Veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil.

Les différentes zones de froid

La circulation naturelle de l'air crée des différences de température de la zone de réfrigération.

L'air froid, plus lourd, descend dans la partie basse de la zone de réfrigération. Servez-vous des différentes zones de froid quand vous rangez vos aliments dans l'appareil !

Conseil: Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

Si la circulation de l'air ne suffit pas, le refroidissement diminue et la consommation d'énergie augmente. N'obstruez pas le ventilateur sur la paroi arrière.

Conseil : Les aliments ne doivent pas toucher la paroi arrière de l'appareil. Ils risqueraient d'y adhérer en gelant.

Cet appareil dispose d'un système de refroidissement dynamique qui permet d'atteindre une température uniforme une fois le ventilateur activé. Le ventilateur permet de combler les différences de températures entre les zones de froid.

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide du réfrigérateur se trouve juste au-dessus du bac à fruits et à légumes, sur la face arrière de l'appareil.

Utilisez ces zones pour conserver tous les aliments sensibles à la chaleur et facilement périssables, comme :

• le poisson, la viande et la volaille,
• la charcuterie et les plats cuisine,
• les plats ou pâtisseries à base d'œufs ou de crème,
• les pâtes fraîches et les pâtes à gâteau, pizza ou quiche,
• les fromages au lait cru et autres produits à base de lait cru,
• les légumes sous cellophane et
• tout autres aliments frais dont la date de péremption est conditionnée par une température de stockage inférieure à 4°C.

Non approprié pour la zone de réfrigération

Certains aliments ne peuvent pas être stockés à des températures inférieures à 5°C car ils sont sensibles au froid.

Parmi ces aliments, on compte notamment les :

• ananas, avocats, bananes, grenades, mangues, papayes, melons, fruits de la passion, agrumes (comme les citrons, les oranges, les mandarines et les pamplemousses),
• fruits pas assez mûrs,
• aubergines, concombres, pommes de terre, poivrons, tomates, courgettes, fromages à pâté dur (parmesan, comté).

Conseils pour l'achat d'aliments

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. Vérifiez toujours la date limite de consommation ainsi que la température de conservation appropriée. Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple, ne laissez pas vos courses trop longtemps dans une voiture.

Bien entretenir ses alimentations

Laissez vos aliments dans leur emballage ou couvrez-les soigneusement. Cela permet d'éviter les transferts d'odeurs, la transmission de germes ou le dessèchement des aliments. Ces mesures valent particulièrement pour la conservation de produits d'origine animale. Veillez tout particulièrement à ce que les aliments crus tels que la viande et le poisson ne soient pas en contact avec d'autres denrées alimentaires. En réglant correctement la température de votre appareil et en respectant une hygiène convenable, vous pouvez allonger considérablement la durée de conservation des aliments et éviter de jeter les aliments.

Fruits et légumes

Les fruits et légumes peuvent toutefois être stockés sans emballage dans le bac à fruits et à légumes.

Aliments riches en protéines

Notez que les aliments riches en protéines se gardent moins longtemps. Cela signifie que les crustacés et les fruits de mer se dégradent plus rapidement que le poisson qui lui-même se garde moins longtemps que la viande.

Décaler un balconnet

Conseil: Déplacez le balconnet/le balconnet à bouteilles uniquement lorsque l'appareil est vide.

Poussez le balconnet vers le haut et retirez-le par l'avant. - Placez le balconnet à l'endroit de votre choix. Veillez à ce qu'il repose correctement sur les supports.

Déplacer le cale-bouteilles

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

La cloison de maintien peut être entièrement retirée (pour la nettoyer par exemple) :

Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant. Retirez la cloison du rebord arrière du balconnet pour bouteilles.

Décaler les tablettes

Les tablettes peuvent être décalées en fonction de la hauteur des aliments.

• Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, soulevez-la et dégagez-la des supports par les encoches et décalez-la vers le haut ou vers le bas.

Le rebord arrière de la tablette doit être orienté vers le haut afin que les aliments ne touchent pas la paroi arrière et n'y restent pas collés.

Les tablettes sont pourvues de butées d'arrêt qui évitent qu'elles soient sorties complètement par mégarde.

Enlever le bac à fruits et légumes et le remettre en place

Le bac à fruits et légumes est monté sur des rails télescopiques. Vous pouvez l'enlever pour le charger, le décharger ou le nettoyer :

Sortez le tiroir jusqu'à la butée puis soulevez-le vers vous.

Risque de dommages dus à une manipulation incorrecte. Les rails télescopiques restent dépliés après le retrait du bac. Insérez à nouveau complètement les rails télescopiques.

Remettre le bac en place

• Placez le bac sur les rails entièrement entrés. Glissez-le dans l'appareil jusqu'à ce que le bac s'emboite.

Déplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible en option (voir chapitre « Accessoires », section « Accessoires en option »).

• Placez le support avec les filtres à charbon actif sur la tablette où sont stockés les alimentés.
• Remplacez auparavant les filtres à charbon selon vos besoins.
• Placez d'autres filtres à charbon actif (avec support) dans l'appareil (voir chapitre « Accessoires », section « Accessoires en option »).

Le support des filtres à charbon actif est placé sur la baguette de protection arrêtée de la tablette.

Pour déplacer le filtre à charbon actif, retirez le support du filtre à charbon actif de la baguette de protection en tirant vers le haut.

Placez-les sur la baguette de protection de la tablette souhaitée.

Utilisez le compartiment de congélation pour

• stocker des produits surgelés,
• produit des glaçons,
• congeler de petites quantités d'aliments.

Il est possible de congeler jusqu'à 2 kg/24 heures.

Processus de congélation pour les produits frais.

Les aliments frais doivent être congélés à cœur aussi rapidement que possible afin de conserver leur valeur nutritive, vitamines, aspect et goût.

Plus les aliments sont congelés lentement, plus la quantité de liquide qui s'échappe de chaque cellule est importante. Les cellules se recroquevillent alors. Lors de la congélation, seule une partie du liquide qui s'est échappée peut retourner dans les cellules. Concrètement, cela signifie que la perte de saveur des aliments est plus importante. Ceci se manifeste par la flaque d'eau qui se forme autour de l'aliment lorsque vous le décongalez.

Si les produits sont congélés rapidement, le liquide a moins de temps pour s'échapper des cellules et passer dans les cavités. Les cellules se contractent bien moins. Lors de la décongélation, la faible quantité de liquide qui est passée dans les cavités peut revenir dans les cellules, et la perte de jus est moindre. Seule une petite tache d'eau se forme !

Conservation de produits surgelés

Ne recongelez jamais des produits entièrement ou partiellement décongelés. Recongelez-les seulement après les avoir cuisinés (en les faisant cuire ou rôtir).

Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin :

• si l'emballage n'est pas abimé,
• la date limite de conservation et
• la température intérieure du bahut de congélation du magasin.

Si la température est supérieure à -18 °C, les produits surgelés se conserveront moins longtemps.

Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal. Rangez vos produits surgelés immédiatement dans le congélateur.

Congélation de produits

Ne congelez que des produits frais et de première qualité!

- Peuvent être congelés :

la viande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits crus, les produits laitiers, le pain et les pâtisseries, les restes, le jaune d'œuf, le blanc d'œuf et de nombreux plats cuisinés. - Ne peuvent pas être congelés : les grappes de raisin, les salades vertes, les radis, le raifort, la mayonnaise, les œufs entiers dans leur coquille, les oignons, les pommes et les poires crues. - Pour préserver la couleur, le goût, l'arôme et la vitamine C de vos légumes, blanchissez-les avant de les congeler. Pour ce faire, faites cuire vos légumes, portion par portion, à l'eau bouillante pendant 2-3 minutes. Retirez ensuite les légumes et refroidissez-les rapidement sous l'eau froide. Pour finir, égouttez les légumes. - La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps. - Séparez les côtes, biftecks, escalopes et autres viandes avec un film plastique. Vous évitez ainsi qu'elles ne congèlent en bloc. - N'assaisonnez pas les aliments crus et les légumes blanchis avant de les congeler et assaisonnez légèrement.

les plats cuisés. Certaines épices changent l'intensité du goût lors de la congélation.

• Faites refroidir les boissons et aliments chauds avant de les mettre dans l'appareil frigorifique. Vous évitez ainsi que les produits déjà congelés ne se réchauffent à leur contact et que votre consommation d'énergie n'augmente.

Emballage des produits à congeler

• Portionnez les produits à congeler.

-Emballages recommandés

• film plastique
• film de congélation en polyéthylène
• papier d'aluminium
• boîte de congélation

Emballages à éviter

• papier d'emballage
• papier sulfurisé
• papier cellophane
• sac poubelle
• sac de course usage

Chassez l'air de l'emballage. Fermez l'emballage hermétiquement avec :

• des élastiques
• des clips en plastique
• des ficelles ou
• des bandes adhésives spéciales pour la congélation.

Conseil : Vous pouvez bien entendu utiliser un appareil pour souder les sacs et films de congélation.

Inscrivez le contenu et la date de congélation sur l'emballage.

Avant la congélation

4 heures avant de stocker des alimentés, réglez la température sur 4°C ou moins.

Les alimentés déjà congelés disposeront ainsi d'une réserve de froid.

Mise en congélation

Les aliments à congeler ne doivent pas entrer en contact avec des aliments déjà congélés afin d'éviter que ces derniers ne commencent à décongeler.

Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc. Posez les alimentés à congeler en les disposant sur le fond du compartiment de congélation ou en contact avec les parois latérales intérieures afin que les alimentés puissent congeler rapidement.

24 Heures env. après la congélation

Le processus de congélation est terminé.

Rétablissez la température souhaitée. Nous recommandons une température de réfrigération de 4°C.

Durée de conservation des aliments congelés

La conservation des aliments est elle-même très différente en cas de respect de la température prescrite de - C. Même dans les produits congelés, des processus de décongélation fortement ralentis ont lieu. La graisse peut par ex. revenir rance avec l'oxygène. De la viande maigre peut par conséquent être conservée deux fois plus longtemps que la viande grasse.

Les durées de conservation indiquées sont des valeurs de référence pour la durée de conservation des différents groupes d'aliments dans la zone de congélation.

Groupe d'aliments	Durée de conservation (mois)
Oeuf sur le plat	2 jusqu'à 6
Pain, pâtisseries	2 jusqu'à 6
Fromage	2 jusqu'à 4
Poisson, gras	1 jusqu'à 2
Poisson, maigre	1 jusqu'à 5
Saucisse, jambon	1 jusqu'à 3
Gibier, porc	1 jusqu'à 12
Volaille, bœuf	2 jusqu'à 10
Fruits et légumes	6 jusqu'à 18
Herbes aromatiques	6 jusqu'à 10

Pour des résultats de congélation classiques, la durée de conservation indiquée sur l'emballage est décisive.

Avec une température constante de la zone de congélation de -18 °C et une hygiène appropriée, la durée maximale de stockage des aliments peut être utilisée et le gaspillage de nourriture est évité.

Décongélation de produits congelés

Ne recongelez jamais des produits entièrement ou partiellement décongelés. Recongelez-les seulement après les avoir cuits (en les faisant cuire ou rôtir).

Vous pouvez décongeler les aliments :

• au four à micro-ondes,
• au four en mode « Chaleur tournante » ou « Décongélation », Rien à corriger dans ce passage selon les règles données.
• dans la zone de réfrigération (le froid sera utilisé pour refroidir les autres alimentés),
• au four vapeur.

Vous pouvez faire cuire les morceaux de viande ou de poissons plats partiellement décongelés dans une poêle chaude.

Décongelez les morceaux de viande et de poisson (viande hachée, poulet, fillets de poisson, etc.) de manière à éviter tout contact avec les autres aliments. Récupérez l'eau de décongélation et jetez-la avec précaution.

Vous soupesez de congeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.

En général, les légumes peuvent être plongés dans l'eau bouillante ou cuits directement dans de la graisse chaude sans être décongelés. Etant donné que leur structure cellulaire est modifiée, le temps de cuisson des légumes surgelés est un peu plus court que celui des légumes frais.

Rafraîchissement rapide de boissons

Pour rafraîchir rapidement des boissons, enclenchez la fonction SuperFroid.

Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapidement, enlevez-les au bout d'une heure maximum, sinon elles risquent d'éclater.

Préparation de glaçons

• Remplissez le bac à glaçons aux trois quarts avec de l'eau et posez-le sur le fond du compartiment de congélation. Aidez-vous d'un objet à bout rond, une cuillère par exemple, pour détacher le bac à glaçons.

Conseil: Les glaçons pourront plus facilement être retirés du bac à glaçons si vous les passez rapidement sous l'eau.

Zone de réfrigération

La zone de réfrigération dégivre automatiquement.

Pendant que le compresseur fonctionne, du givre et des gouttelettes d'eau peuvent se former sur la paroi arrière de la zone de réfrigération. Inutile de les enlever, car ils s'évaporent automatiquement en raison de la chaleur produite par le compresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'au système d'évaporation qui se trouve au dos de l'appareil.

Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres. L'eau de dégivrage doit toujours pouvoir s'écouler sans problème.

Le dégivrage du compartiment de congélation n'est pas automatique.

En fonctionnement normal, de la glace et du givre peuvent, à la longue, se former dans le compartiment de congélation, par ex. sur les parois intérieures. La quantité de givre et de glace accumulés dépend également des facteurs suivants :

- porte de l'appareil ouverte trop souvent et / ou pendant une durée trop longue - grosses quantités d'aliments frais, congelerés en une seule fois - le taux d'humidité de la pièce a augmenté.

L'épaisseur de la couche de glace a pour conséquence qu'on ne peut plus fermer la porte du compartiment de congélation hermétiquement. De ce fait, la capacité de refroidissement diminue et la consommation énergétique augmente.

Veuillez vous assurer que l'eau ne pénètre pas dans l'électronique ni dans l'éclairage.

Risque d'endommagement en cas de pénétration d'humidité. La vapeur d'un nettoyeur vapeur peut endommager les plastiques et les composants électriques. N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer votre appareil frigorifique.

L'eau de nettoyage ne doit pas passer par l'orifice d'évacuation de l'eau de dégivrage.

La plaque signalétique apposée à l'intérieur de l'appareil frigorifique ne doit pas être enlevée. Elle vous sera utile en cas de panne!

Conseils d'entretien

Pour éviter d'endommager les surfaces, n'utilisez pas :

• de produits nettoyants à base de soude, d'ammoniaque, d'acide ou de chlorure,
• de produit anti-calcaire,
• de détergent abrasif (par ex. poudre, crème à récurer ou pierres de nettoyage),
• de détérent contenant des solvants,
• de détachant spécial inox,
• de nettoyant pour lave-vaisselle,
• de décapant four en bombe,
• de produit à vitres,
• d'éponges et de brosses abrasives (par ex. éponges à récurer),
• de gomme de nettoyage,
• de grattoir en métal acéré.

À l'intérieur de l'appareil, n'utilise que des produits de nettoyage et d'entretien qui ne présenteront aucun risque pour les aliments.

Pour le nettoyage, nous vous conseillons l'utilisation d'eau tiède additionnée d'un peu de produit vaisselle.

Préparation de l'appareil au nettoyage

• Arrêtez l'appareil.

L'écran s'éteint et le système de refroidissement est désactivé.

Sortez tous les aliments qui se trouvent dans l'appareil. Entrepolez-les dans un endroit frais. - Faites dégivrer le compartiment de congélation (voir chapitre « Dégivrage », section « Compartiment de congélation »). Démontez toutes les autres pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.

Démonter la tablette

Posez la tablette sur une surface plane et douce (par exemple un torchon) afin d’éviter les rayures.

Retirez les baguettes.

1. Retirez la baguette en inox en commençant à tirer doucement d'un côté.
2. Retirez la baguette de protection. Remontez les baguettes après le nettoyage.

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez régulièrement l'appareil, au minimum une fois par mois, et le compartiment de congélation après chaque dégivrage.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

Nettoyez l'intérieur de l'appareil avec de l'eau tiède et un peu de liquide vaisselle, puis rincez à l'eau claire avant de sécher le tout avec un chiffon.

Les pièces en acier inoxydable sur les tablettes ne passent pas au lave-vaisselle.

Éliminez les bandeaux ou lisérés avant de mettre les tablettes dans le lave-vaisselle.

Les éléments suivants ne peuvent pas être mis au lave-vaisselle :

• les baguettes en inox
• les baguettes de protection arrêtées sur les tablettes
• tous les tiroirs et couvercles des tiroirs (selon modèle)
• la grille de rangement (fournie selon le modèle). Nettoyez ces accessoires à la main.

Les pièces suivantes peuvent être mises au lave-vaisselle :

La température du programme sélectionné au lave-vaisselle ne doit pas dépasser 55°C max.

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup sont susceptibles de se décolorer au lave-vaisselle.

Ce phénomène n'altère en rien la robustesse des éléments concernés.

• le balconnet pour bouteilles, le balconnet à œufs, le bac à glaçons (fournis en fonction du modèle)
• les balconnets dans la contre-porte
• les tablettes (sans les liserés)
• le support pour le filtre à charbon (disponible en accessoire en option)

Nettoyez régulièrement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage s'écoule sans problème. Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyer le joint de porte

Risque de dommages dus à un nettoyage incorrect.

Si un corps gras est appliqué sur le joint de porte, il risque de devenir poreux.

N'appliquez aucun corps gras sur le joint de porte.

Nettoyez régulièrement le joint à l'eau claire puis séchez-le soigneusement à l'aide d'un chiffon.

Nettoyer les ouvertures d'aération et d'évacuation

Les dépôts de poussière augmentent la consommation énergétique.

Nettoyez régulièrement toutes les fentes d’aération et de ventilation avec un pinceau ou un aspirateur (utilisez par exemple la Brosse à meubles des aspirateurs Miele).

Après le nettoyage

Replacez tous les éléments dans l'appareil. Rebranchez l'appareil puis mettez-le en marche. Pour accélérer la production de froid de l'appareil, activez la fonction SuperFroid. Déposez les aliments dans le réfrigérateur puis fermez la porte. - Remettez les produits surgelés dans le compartiment de congélation lorsque la température est assez BASSE.

Remplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible en option (voir chapitre « Description de l'appareil », section « Accessoires »).

Remplacez le filtre à charbon actif installé dans le support tous les 6 mois environ.

Vous pouvez vous procurer des filtres à charbon actif KKF-RF chez votre revendeur, auprès du service après-vente Miele ou sur la boutique en ligne Miele.

Conseil: Le support du filtre à charbon est adapté au lave-vaissette.

Retirez le support du filtre à charbon actif de son logement en tirant vers le haut.

Les filtres à charbon actif utilisés ne doivent pas toucher la paroi arrière de l'appareil, car ils pourraient coller à la paroi en raison de l'humidité. Placez correctement les nouveaux filtres à charbon actif dans le support de sorte qu'ils ne dépassent pas du bord du support.

Sortez les deux filtres à charbon actif puis placez-en deux nouveaux dans leur support, bordure vers le bas.

Replacez le logement des filtres au centre de la cornière arrière d'une tablette, jusqu'à ce que vous entendiez un déclic.

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au service après-vente.

Les tableaux suivants vous aideront à déceler la cause d'un défaut ou d'une anomalie et à y remédier.

En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid.

Problème	Cause et solution
L'appareil ne produit pas de froid, l'éclairage interieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est étant.	L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique -C. ■ Allumez l'appareil.
	La fiche de l'appareil n'est pas bien enforcée dans la prise. ■ Branchez la fiche de l'appareil dans la prise. Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique -C s'affiche.
	Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil, la tension domestique ou un autre appareil sont défectueux. ■ Le cas échéant, averisssez un electricien ou le service après-vente.
Le symbole | s'allume à l'écran, l'appareil ne produit pas de froid bien que les commandes de l'appareil et l'éclairage interieur continuant de fonctionner.	Le mode expo est activé. Il permet aux revendeurs deprésenter l'appareil sans que l'appareil ne produit de froid. Ce réglage n'a aucune utilisé pour le particulier. ■ Demandez au service après-vente comment désactiver le mode exposition.
Le compresseur fon-cionne en continu.	Ceci n'est pas une anomalie. Quand les besoin en froid sont moins importants, le compresseur se règle automatiquement sur une vitesse inférieure afin d'économiser de l'énergie : sa durée de fonctionnement augmente proportionnellement.
Le compresseur s'en-clenché de plus en plus souvent et de plus en plus longtemps, la température à l'intérieur de l'appareil est trop)basse.	Les fentes d'aération et d'évacuation d'air dans le meuble d'encastrement sont recouvertes ou cou-vertes de poussière. ■ Ne recouvre jamais les fentes d'aération. ■ Dépoussièrez-les régulièrement.
	Les portes ont été ouvertes trop souvent ou vous avez congesté de grosses quantités d'aliments frais. ■ Ouvrez la porte de l'appareil ou la porte du com-partiment de congélation si nécessaire seulement et refermez-la le plus vite possible. La température requise revient peu à peu à la nor-male.
	La porte de l'appareil et/ou la porte du compartment de congélation ne sont pas bien fermées. Il se peut qu'une épaissse couche de glace se soit formée dans le compartment de congélation. ■ Fermez les portes. La température requise revient peu à peu à la nor-male. Si une couche épaissse de givre s'est déjà formée, cela diminue la production de froid ce qui fait aug-mentation la consommation d'énergie. ■ Dégivrez le compartment de congélation puis net-toyez-le.
	La température ambiente est trop élevé. Plus la température ambiente est élevé, plus le temps de fonctionnement du compresseur augmente. ■ Suivez les indications du chapitre « Installation - Lieu d'instruction ».
	L'appareil n'a pas été correctement encastré dans la niche. ■ Tenez compte des remarques aux chapitres « Ins-tallation, Encastrement de l'appareil ».
Le compresseur s'en-clenché de plus en plus souvent et de plus en plus longtemps, la température à l'intérieur de l'appareil est trop BASSE.	La température à l'intérieur de l'appareil est réglée à une valeur trop BASSE. ■ Vérifiez le réglage de la température.
	La porte du compartment de congélation (selon modèle) n'est pas correctement fermée. ■ Contrôlez si la porte du compartment de congélation (selon modèle) ferme correctement.
	Une grande quantité d'aliments a été mise à conçeler en même temps. ■ Suivez les indications du chapitre « Congélation et conservation ».
	La fonction SuperFroid est encore enclenchée. ■ Pour économiser de l'énergie, vous pouvez désactiver la fonction SuperFroid plus tout que prévu : Appuyez sur la touche SuperFroid.
Le compresseur s'en-clenché de moins en moins souvent et de moins en moins long-temps, la température à l'intérieur de l'appareil augmente.	Ceci n'est pas une anomalie ! La température est trop élevé. ■ Corriguez les réglages de température. ■ Contrôlez de nouveau la température 24 h plus tard.
	Les alimentents congélés commencer à déconcelger. La température ambiente est inférieure à la température admise pour cet articleil. Le compresseur s'enclenché moins souvent lorsque la température ambiente est trop BASse. La température du compartment de congélation risque donc de trop augmenter. ■ Suivez les indications du chapitre « Installation », section « Instructions de montage - Lieu d'installation ». ■ Augmentez la température ambiente.

Messages à l'écran

Message	Cause et solution
L'écran affiche « F0 à F9 »	Une anomalie a été détectée. Contactez le service après-venture Miele.

L'éclairage intérieur ne fonctionne pas.

Problème	Cause et solution
L'éclairage interieur ne fonctionne pas.	L'appareil n'est pas allumé. ■ Allumez l'appareil.
	L'éclairage interieur s'éteint automatiquement au bout d'env. 15 minutes d'ouverture de la porte en rai-son d'un risque de surchauffe. Si ce n'est pas le cas, cela signale une anomalie technique.
	Risque d'électrocution en raison d'éléments non protégés sous tension. En retardant le cache de l'ampoule, vous pouvez toucher les parties conductrices. Ne retirez pas le cache de l'ampoule. Seul le service après-vente est habilité à replacer les am-pôules de l'éclairage LED.
	Risque de blessure par l'éclairage LED! Cet éclairage correspond au groupe de risque RG 2. Si le cache est défectueux, cela peut provo-quer des blessures oculaires. Si le cache de la lampe est défectueux, ne fixez pas directement l'éclairage à proximité immédiate à l'aide d'instruments optiques (une loupe ou similaire).
	Contactez le service après-vente Miele.

Problèmes généraux liés à l'ordinateur

Problème	Cause et solution
Le symbole ⋅ s'allume à l'écran. Il est impos-sible d'eteindre l'ap-pareil.	Le verrouillage est activé. ■ Désactivez le verrouillage (voir chapitre « Autres réglages », section « Activer/désactiver le ver-rouillage »).
Le fond de la zone de réfrigération est mouillé.	L'orifice d'écoulement de l'eau de dégivrage est obs-trué. ■ Nettoyez l'orifice et le conduit d'écoulement.
Un produit congélé resté fixé par le gel.	L'emballage de l'aliment n'était pas sec lorsqu'il a été placé au congélateur. ■ Décollez-le avec un objet plat à bout rond, le manche d'une cuillère par exemple.
Les parois externes de l'appareil sont chaudes.	Ceci n'est pas une anomalie. La chaleur dégagée par le processus de réfrigération est réutilisée pour empêcher la formation de condensation.

Origines des bruits

Bruits normaux	Quelle est leur origine?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb, blubb....	Les gargouillements ou les renronnements viennent du fluide réfrigérant qui passé dans les conduits.
Clic...	Les cliquetis sont audibles lorsque le thermostat active ou désactive le moteur.
Crac ...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.

Bruits	Cause et solution
Claquement,clinquètement	L'appareil n'est pas posé sur une surface plane. Remettez-le d'aplomb à l'aide d'un niveau à bulles. Utilisez pour ce faire les pieds de réglage situés sous l'appareil ou utilisez des cales.
	L'appareil est en contact avec d'autres meubles ou d'autres ap-pareils. Eloignez-le.
	Des tiroirs ou tablettes vacillent ou sont coincés. Contrôlez les pieces amovibles et replacez-les correctement le cas échéant.
	Les bouteilles ou récipliers se touchent. Séparez-les.
	Le cable de transport se trouve encore à l'arrête de l'appareil. Retirez-le.

Contact en cas d'anomalies

Vous n’arrivez pas à résoudre l’anomalie par vous-même? Contactez le service après-vente Miele ou votre revendeur Miele.

Vous pouvez prendre rendez-vous en ligne avec le service après-vente Miele sous www.miele.com/service.

Les coordonnées du service après-vente Miele figurent en fin de notice.

Veuillez indiquer le modèle et la référence de votre appareil (N° de série, de fabrication). Ces deux indications figurent sur la plaque signalétique.

La plaque signalétique est située à l'intérieur de l'appareil.

Base de données EPREL

À partir du 1er mars 2021, des informations sur l'étiquetage énergétique et les exigences en matière d'écoconception seront disponibles dans la base de données européenne sur les produits (EPREL). Le lien suivant https://eprel.ec.europa.eu/ permet d'accéder à la base de données sur les produits. Il vous est demandé de saisir ici la désignation du modèle.

Vous trouverez la désignation du modèle sur la plaque signalétique.

Garantie

La garantie est accordée pour cet appareil selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois.

Pour plus d'informations, reportez-vous aux conditions de garantie fournies au près du service après-vente Miele.

Lieu d'installation

Risque de dommages et de blessures dû à l'inclinaison de l'appareil frigorifique !

Un appareil qui n'est pas encastré risque de basculer.

Laissez la ou les portes(s) de l'appareil fermée(s) jusqu'à ce que l'appareil soit monté et installé dans la niche d'encastrment conformément au mode d'emploi et aux instructions de montage.

Risque d'incendie et de dommages provoqués par des appareils qui dégagent de la chaleur.

Les appareils qui dégagent de la chaleur peuvent s'enflammer et l'appareil frigorifique peut prendre feu. L'appareil frigorifique ne doit pas être encastré sous une table de cuisson.

Choisissez une pièce très peu humide que vous pouvez aérer facilement.

Au moment de choisir le lieu d'installation, gardez à l'esprit que la consommation énergétique de l'appareil augmente lorsqu'il est à proximité immédiate d'un chauffage, d'une cuisinière ou de toute autre source de chaleur. Évitez également une exposition directe au soleil.

Plus la température ambience est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité augmente.

Lors de l'installation de l'appareil, contrôlez aussi les points suivants :

• La prise de courant ne doit pas se trouver derrière l'appareil. Elle doit rester accessible en cas d'urgence.
• La fiche et le câble d'alimentation ne doivent pas entrer en contact avec le dos de l'appareil. Ils pourraient être endommagés par les vibrations de l'appareil.
• Éviter aussi de brancher d'autres appareils à des prises situées derrière l'appareil frigorifique.

Risque de dommages du à un taux d'humidité élevé.

Lorsque le taux d'humidité est élevé, de la condensation peut s'accumuler sur les parois extérieures de l'appareil et peut engendrer de la corrosion.

Nous recommandons d'installer l'appareil dans une pièce sèche et/ou climatisée et suffisamment aérée. Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil a été installé conformément au mode d'emploi et aux instructions de montage.

Classe climatique

Votre appareil est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiantes).

Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil.

Classe clima-tique	Température am-biante
SN	+ 10 °C à + 32 °C
N	+ 16 °C à + 32 °C
ST	+ 16 °C à + 38 °C
T	+ 16 °C à + 43 °C

Une température ambience plus BASSE entraîne un arrêt relativement long du compresseur. Il est possible que la température à l'intérieur de l'appareil augmente excessivement, ce qui peut provoquer des dommages.

Aération et évacuation d'air

Si les fentes d'aération et d'évacuation d'air sont recouvertes, le compresseur se met plus souvent en marche et est activé pendant plus de temps.

Cela entraîne une consommation énergétique plus élevée et une augmentation de la température de fonctionnement du compresseur, ce qui risque d'endommager ce dernier. Ne recouvre pas les fentes d'évaluation et d'évacuation d'air.

L'air présent sur la face arrière de l'appareil a tendance à se réchauffer. La niche d'encastrement doit donc être conçue de manière à ce que l'aération

et l'évacuation d'air puissant se fait de façon optimale (voir chapitre « Cotes d'encastrement »).

• L'entrée d'air ① se fait par le socle et l'évacuation d'air ② par le haut, dans la partie arrière du meuble de cuisine.
• Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arrière de l'appareil.
• Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm² afin que l'air chaud puisse s'évacuer sans problème.

Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200 cm². Le passage libre de 200 cm² résulte de la somme des sections d'ouverture dans la grille.

• Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes d'aération et d'évacuation ne doivent jamais être recouvertes ni obstruées. De plus, elles doivent être régulièrement dépoussiérées.

Fente supérieure d'évacuation de l'air

Vous pouvez installer la fente supérieure d'évacuation de l'air à plusieurs endroits :

directement au-dessus de la cave à vin avec une grille d'aération (passage libre d'au moins 200 cm²) entre le meuble de cuisine et le plafond dans un faux-plafond

Espace horizontal et vertical

L'épaisseur, le rayon d'arête de la porte du meuble ainsi que l'espace périphérique (horizontal et vertical) sont définis par l'agencement de votre cuisine.

Par conséquent, respectez impérativement les points suivants :

- Espace horizontal

L'espace entre la porte du meuble et la porte de l'armoire qui se trouve dessus ou en-dessous doit mesurer au moins 3 mm.

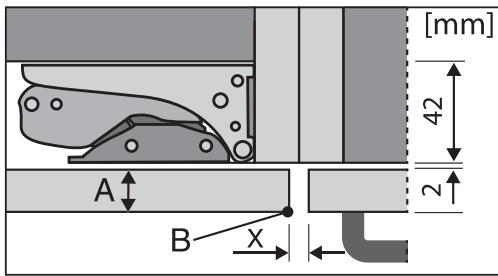

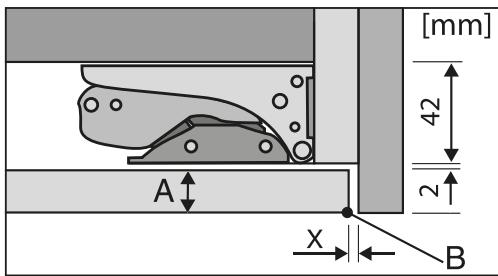

- Espace vertical

Si l'espace entre la porte du meuble de l'appareil frigorifique et de la façade adjacente côté charnière ou de la partie latérale est trop petit, il existe un risque de collision avec la façade du meuble/la partie latérale lors de l'ouverture de la porte de l'appareil frigorifique.

L'espace doit être adapté en fonction de l'épaisseur et du rayon d'arête de la porte du meuble.

Tenez compte de ce point lors de la planification de la cuisine ou du remplacement de l'appareil frigorifique en convenant d'une solution d'encastrement adaptée.

Épaisseeur de la portedu meubleA [mm]	Espace X [mm] pour différents rayons d'arête B
	R0	R1,2	R2	R3
≥16 - 19	min. 3
20	5	4	4	3,5
21	5,5	5	4,5	4
22	6,5	6	5,5	5

Façade de meuble de cuisine adjacente

A = épaissiur de la façade du meuble B = rayon d'arête X = espace

Partie latérale verrouillable

A = épaisseur de la façade du meuble B = rayon d'arête X = espace

Conseil : montez une entretoise entre le corps du meuble et la partie latérale pour créer un espace de la largeur correspondante.

- Poids de la porte du meuble

Risque de dommages à cause de la porte de meuble trop lourde! Le montage de la porte de meuble dont le poids dépasse la limite admissible risque d'endommager les charnières et de provoquer un dysfonctionnement!

Avant de monter la porte sur le meuble, assurez-vous que le poids de cette dernière ne dépasse pas le poids maximal autorisé :

Appareil	Poids max. de la porte du meuble en kg
K 37242 iDF	26

Montage de portes de meuble volumineuses ou à plusieurs volets

Vous pouvez vous procurer un kit de montage et/ou un autre kit d'équerres de fixation auprès du SAV Miele ou de votre revendeur.

Avant l'encastrement de l'appareil

Avant d'installer l'appareil, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil et retirez le ruban adhésif à l'extérieur de la porte. - Les éléments suivants ne doivent en aucun cas être retirés de l'arrière de l'appareil:

• les sachets (selon modèle). Ils garantissent l'écart nécessaire entre la paroi arrière et le mur.
• les sachets qui sont situés entre la paroi arrêtée de l'appareil et la grille métallique (échangeur thermique) (selon le modèle). Ils sont importants pour le fonctionnement de l'appareil. Leur contenu est non toxique et ne présente aucun danger. Commencez par retirer le passercable au dos de l'appareil.

Ouvrez la porte de l'appareil et retirez la sécurité de transport rouge ① (selon le modèle).

L'ancien appareil avait-il un type de charnière ?

Si votre ancien appareil était équipé d'un autre type de charnières, vous pouvez quand même utiliser la porte du meuble. Pour ce faire, démontez les anciennes ferrures de l'armoire d'encastrement. Elles ne seront plus utiles, car la porte du meuble sera directement montée sur la porte de l'appareil. Toutes les pièces nécessaires sont livrées avec l'appareil ou peuvent être obtenues auprès du service après-vente.

Façade inox

(en série ou en option selon modèle)

Si vous ancien appareil était équipé d'un autre type de charnière et que vous ne pouvez ou ne voulez plus utiliser l'ancienne porte de meuble ou si votre porte n'est plus utilisable pour d'autres raisons, vous pouvez la remplacer par une façade inox.

Vous pouvez vous renseigner auprès du SAV pour savoir où vous procurer cette façon inox.

Cotes d'encastrement

• La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm, l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastrable corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

	Hauteur de niche [mm] A
K 37242 iDF	1772 – 1788

Inversion du sens d'ouverture de porte

Ne procédez à cette opération qu'avec l'aide d'une autre personne.

Votre appareil est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

Ouvrez la porte de l'appareil. Retirez le balconnet / le balconnet à bouteilles de la porte de la zone de l'appareil.

Décrochez les caches ①, ② et ③.

Desserrez un peu les vis ④ et ⑤ sur les charnières. Décalez la porte ⑥ vers l'extérieur et décrochez-la.

Desserrez totalement la vis ④. - Placez l'élément de fixation ⑦ sur le côté opposé, et vissez légèrement les vis ④. Dévissez entièrement les vis ⑤, et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

Enlevez les chevilles des charnières par le haut.

Monter la porte

Posez la porte démontée avec la façade extérieure vers le haut sur une surface plane et stable.

Risque de blessure!

Ne repliez pas les charnières.

Desserrer les vis ⑧. Montez les charnières en diagonale ⑨.

■ Glissez la porte de l'appareil ⑥ sur les vis pré-installées ④ et ⑤, et serrez les vis ④ et ⑤. Encliquetez les caches ①, ② et ③.

■ Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

Inverser l'ouverture de la porte du compartiment de congélation

Ouvrez la porte du compartiment de congélation ③. Rabattez vers le bas le cache du support palier ①. Dévissez le support palier ②, et retirez la porte du compartiment de congélation ③ en même temps que le support palier. Dévissez l'élément de fermeture ④.

• Placez l'élément de fermeture ④ tourné à sur le côté opposé et vissez-le. Obturez les trous libérés à l'aide des caches fournis ⑤.

• Remettez en place par le haut ⑥ le support palier ② en même temps que la porte du compartiment de congélation ③ et fixez le support palier ②. Rabattez le cache du support palier ①

Réglage de la charnière de porte

Les charnières de portes sont réglées au départ de l'usine pour pouvoir être grandes ouvertes.

S'il vous faut limiter l'angle d'ouverture de la porte de l'appareil, vous pouvez le régler sur les channières.

Cependant, si la porte de l'appareil se cogne contre un obstacle à chaque fois que vous l'ouvrez, nous recommandons d'en limiter l'angle d'ouverture à.

Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est maintenant limité à.

Encastrement de l'appareil

Faites appel à une deuxième personne pour installer l'appareil.

• Ne montez l'appareil de froid que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal.
• Protégez les armoires encastrées contre tout basculement

Alignez les meubles de cuisine avec un niveau à bulle. Les angles de la niche doivent être parfaitement droits (90^), faute de quoi la porte du meuble ne recouvrira pas correctement les 4 angles. - Les fentes d'aération et d'évacuation d'air doivent obligatoirement rester découvertes (voir chapitre « Installation », section « Instructions de montage »).

Vous aurez besoin des éléments de montage suivants :

Tous les éléments de montage sont identifiés par des chiffres. Vous retrouverez ces mêmes chiffres d'identification des pièces de montage dans les différentes étapes de montage.

Pour l'encastrement de l'appareil dans la niche :

• Ces éléments ne sont joints qu'aux appareils d'une hauteur de 140 cm et plus.

Le nombre dépend de la hauteur de la niche ; nombre max. pour une hauteur de 140 cm et plus (contient égale-

ment des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets).

- Monter la porte du meuble :

Le nombre dépend de la hauteur de niche. Contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets.

Toutes les étapes de montage se rapportent à un appareil frigorifique avec charnières à droite. Si vous avez inversé la butée de porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

Préparation de l'appareil

Posez l'appareil immédiatement devant la niche du meuble de cuisine.

• Placez les pattes du bandeau d'ajustement ① depuis l'avant dans les supports de l'ergot.

Si l'appareil de froid est équipée d'une butée de porte gauche, glissez les languettes dans l'ouverture droite du support de l'ergot.

Risque d'endommagement de l'équerre de fixation avec sa protection.

La protection de l'équerre de fixation peut être facilement retirée.

Refermez immédiatement la protection de l'équerre de fixation.

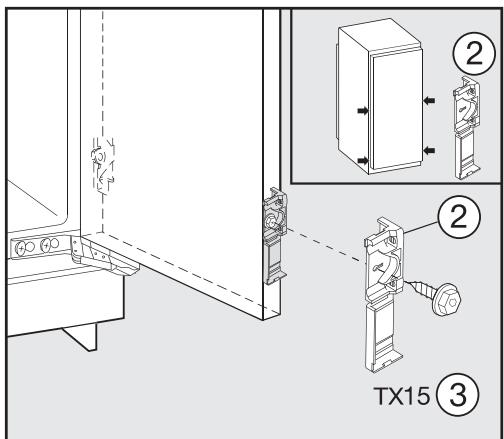

• Vissez les équerres de fixation ② avec les vis à tête hexagonale ③ sur les trous préalablement forés dans la porte de l'appareil.

Conseil: Vissez un couple d'équerres de fixation dans la zone de saisie (poignée) de la porte.

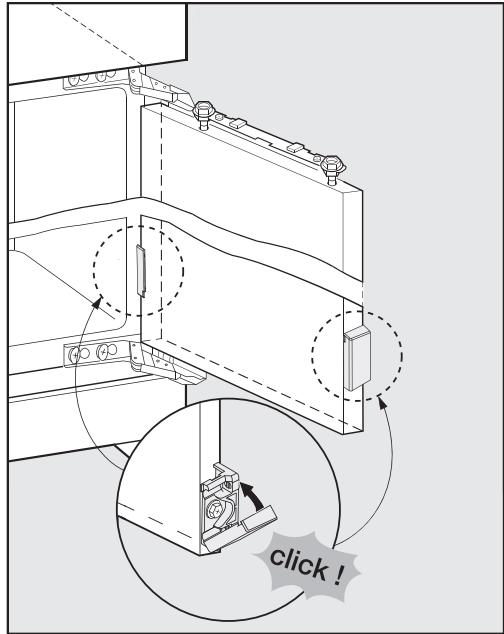

Fermez les protections. ■ Insérez l'appareil frigorifique aux deux tiers dans la niche d'encastrement. Ce faisant, veillez à ne pas coincer le câble de raccordement réseau.

Conseil: pour avoir moins de difficultés à pousser l'appareil, attachez un bout de ficelle à la fiche afin de « rallonger » le câble d'alimentation.

Ensuite, faites passer le câble d'alimentation à travers le meuble de cuisine en tirant sur l'autre extrémité de la ficelle, de sorte que l'appareil puisse être facilement branché au réseau électrique une fois l'installation terminée.

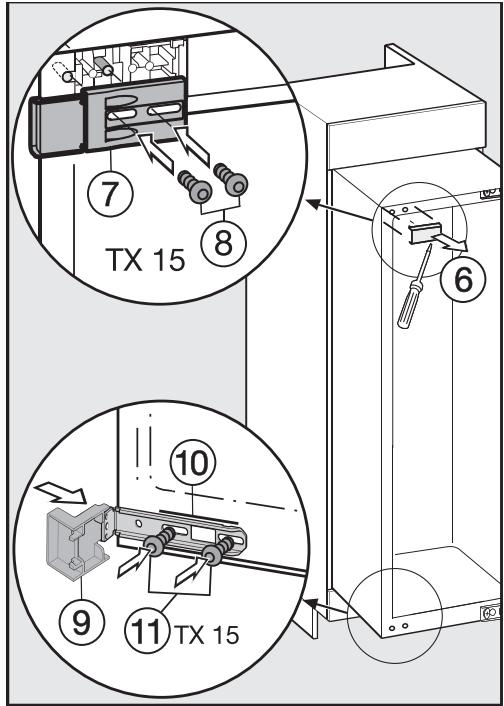

Uniquement pour les parois démeublables d'une épaisseur de 16 mm :

Fixez les écarteurs ④ et ⑤ à droite sur les charnières. Ouvrez la porte de l'appareil.

Retirez le cache 6. Vissez sans serrer la pièce de fixation ⑦ à l'aide des vis ⑧.

Conseil: Ne serrez pas les vis à demeure, de sorte que la pièce de fixation puisse encore coulisser.

Montez l'élément de butée ⑨ sur l'équerre de fixation ⑩. Vissez sans serrer l'équerre de fixation ⑩ à l'aide de vis ⑪.

Conseil: Ne serrez pas les vis à demeure, de sorte que la pièce de fixation puisse encore coulisser.

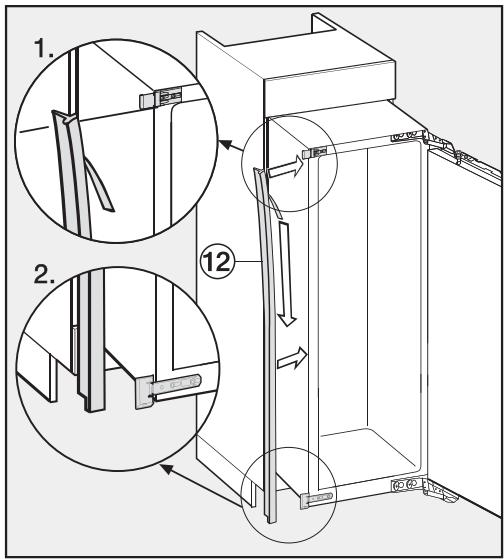

Retirez le film de protection du liséré 12. Collez le liséré 12 sur le côté d'ouverture de la porte en l'alignant sur le devant de l'appareil.

1. Ce faisant, appliquez le liséré sur l'arête inférieure de la pièce de fixation supérieure.
2. Collez-le sur toute sa longueur.

Encastrement de l'appareil

Si l'appareil est encastré trop profondément dans la niche, la porte de l'appareil risque de ne pas pouvoir fermer correctement une fois la porte de meuble montée. Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie.

Encastrez l'appareil dans la niche jusqu'à obtenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

Glissez l'appareil dans la niche jusqu'à ce que tous les angles de fixation supérieurs et inférieurs touchent eur de 16 mm :

les écarteurs touchent en haut et en bas le rebord avant de la paroi latérale du meuble. - Pour les parois de meuble d'une épaisseur de 19 mm :

Les rebords avant des charnières en haut et en bas sont alignés avec le rebord avant de la paroi latérale du meuble.

Cela permet de maintenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

Pour les meubles avec éléments de butée de porte (par ex. cames, joints d'étanchéité, etc.).

Tenez compte des dimensions des éléments de butée de porte.

Vérifiez qu'un écart périphérique de 42 mm est maintenu par rapport aux arêtes avant des éléments de butée de porte.

Tirez l'appareil vers l'avant en fonction de ces dimensions.

Conseil: Si possible, retirez les éléments de butée de porte et glissez l'appareil dans la niche jusqu'à ce que tous les angles de fixation supérieurs et inférieurs touchent le rebord avant de la paroi latérale du meuble.

Ajustez l'appareil des deux côtés pour qu'il soit droit, en vous servant des pieds réglables, à l'aide de la clé à fourche jointe.

Fixer l'appareil dans la niche

Poussez l'appareil contre la paroi du meuble, côté charnières. Afin de relier l'appareil au meuble, vissez les vis pour aggloméré ⑤ en haut et en bas à travers les éclisses des charnières.

Faites glisser les équerres de fixation desserrées jusqu'à la paroi du meuble. Fixez l'équerre de fixation à l'aide de la vis sur la paroi du meuble.

Conseil : Foirez préalablement.

L'appareil ne doit pas glisser vers l'arrière, sinon l'écart périphérique de 42 mm ne sera pas respecté. Maintenez avec vos pouces le coude espacé contre la paroi du meuble pendant que vous vissez. Fixez l'équerre de fixation ⑦ à l'aide des vis ⑥ sur la paroi du meuble.

Conseil: Percez là où cela s'avère nécessaire. Resserrez bien les vis 8 et 1.

Détachez les extrémités qui dépassent des équerres de fixation. Vous n'en aurez plus besoin et pouvez les mettre au rebut. Posez les caches respectifs 6 et 17 sur les angles de fixation.

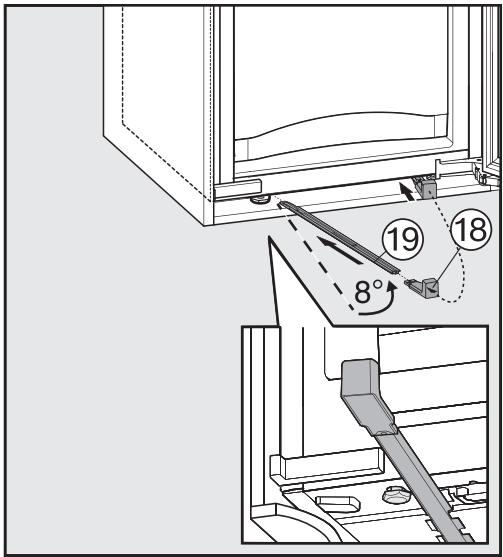

Uniquement pour un appareil de froid d'une hauteur de niche de 140 cm ou plus

Pour une sécurité supplémentaire, glissez les entreprises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil :

Commencez par fixer la poignée 18 à l'un des rails de stabilisation 19. Introduisez le rail de stabilisation 19 jusqu'au bout dans le canal de passage. Retirez maintenant la poignée 18 et montez-la sur l'autre rail de stabilisation fourni que vous introduirez également dans le canal.

Conseil : Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil par la suite.

Fermez les portes de l'appareil.

Montage de la porte du meuble

Le rebord supérieur de la porte du meuble doit se situer à la même hauteur que les portes des armoires adjacentes si l'encastrement est réalisé dans une implantation linéaire.

La porte du meuble doit être montée à l'horizontale et sans tension.

Le chapitre suivant décrit le montage de la porte de meuble d'une épaisseur de façade de meuble de 16 à 19 mm.

En usine, un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et rajustez-la si nécessaire. Glissez les supports de montage 20 à la hauteur de la porte du meuble : le rebord inférieur X des supports de montage doit se situer à la même hauteur que le bord supérieur de la porte de meuble à monter (symbole ▲).

Conseil : À l'aide de la façade du meuble, poussez les supports de montage à la hauteur des portes des armoires avoisinantes.

• Dévissez les écrous ②1 et démontez la traverse de fixation ②2 avec les supports de montage ②0.

Posez la porte de l'armoire démontée avec la façade extérieure vers le bas sur une surface plane et stable.

À l'aide d'un crayon, tracez une fine ligne centrale sur la face intérieure de la porte du meuble (23). - Suspendez la traverse de fixation ②2 avec les supports de montage sur la face intérieure de la porte du meuble. Ajustez la traverse de fixation au milieu. Vissez la traverse de fixation à l'aide d'au moins 6 vis courtes pour aggloméré (24). (N'utilisez que 4 vis sur le bord avec les portes à caisson).

Conseil: Percez là où cela s'avère nécessaire. Retirez les supports de montage en tirant vers le haut 25.

Retournez les supports de montage, puis insérez-les complètement dans les fentes centrales de la traverse de fixation (solution de rangement).

Poussez la protection latérale 26 sur l'entretoise de fixation en face du côté des charnières. Tournez la porte du meuble et fixez la poignée (si nécessaire).

Ouvrez la porte de l'appareil.

Suspendez la porte de meuble sur les chevilles d'ajustage 27. Vissez les écrous ② sans trop serrer sur les chevilles d'ajustage.

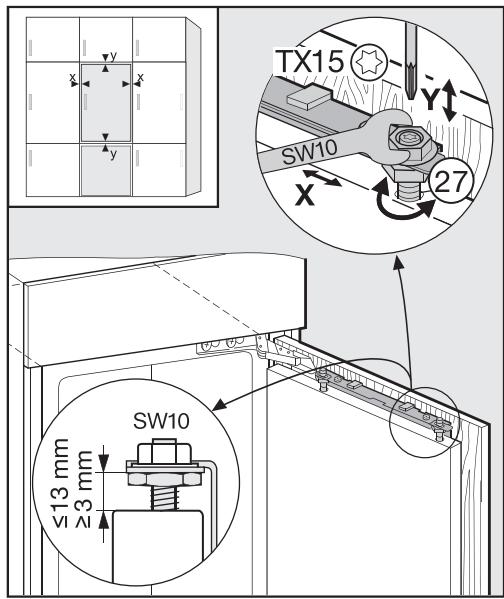

Ajuster la position de la porte

Vérifiez la distance entre la porte du meuble et les portes des meubles avoisinants. L'espace doit être identique partout.

X: réglage par rapport aux côtés

Déplacez la porte du meuble.

Un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Ne réglez cet intervalle que dans la plage indiquée.

Tournez les chevilles d'ajustage 27 à l'aide d'un tournevis.

• Serrez les écrous à l'aide d'une clé en maintenant les boulons de réglage avec un tournevis. Le bandeau d'ajustement ① ne doit pas dépasser. Il doit disparaître totalement dans la niche.

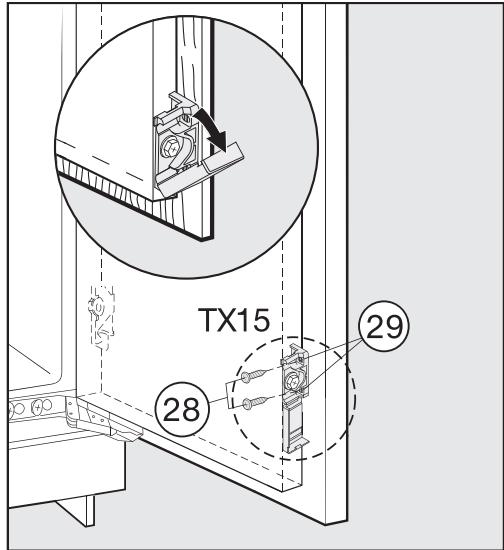

Ouvrez la protection. Vissez les vis 28 dans les trous de fixation 29.

Conseil: Percez là où cela s'avère nécessaire.

Risque d'endommagement de l'équerre de fixation avec sa protection.

La protection de l'équerre de fixation peut être facilement retirée.

Refermez immédiatement la protection de l'équerre de fixation.

Fermez la porte.

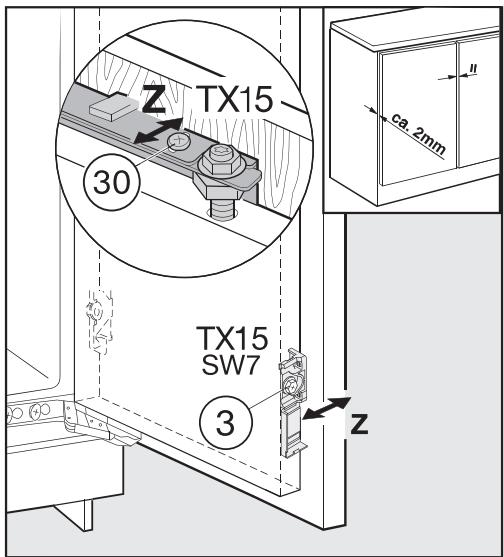

Z: réglage en profondeur

Vérifiez la distance entre la porte du meuble et le corps du meuble. La distance doit être de 2 mm.

Desserrez les vis ③ sur la porte de l'appareil et la vis ⑤ sous l'équerre de fixation. ■ Serrez à nouveau fermement toutes les vis.

Replacez la protection 31 jusqu'à enclenchement. Fermez les protections sur les équerres de fixation.

Comment savoir si l'appareil a été correctement monté :

• Vérifier si la porte se ferme correctement.
• La porte ne doit pas toucher le corps du meuble.
• Le joint sur le coin supérieur côté poignée doit être bien en contact. Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez la porte de l'appareil.

Placez la pièce dans le noir et vérifiez si de la lumière passe par les côtés de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

Branchement électrique

L'appareil qui vous est livré est prêt à être raccordé avec un câble et une prise en monophasé 50 Hz, 220-240 V.

Prévoyez un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme aux normes EDF.

Afin que l'appareil puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil. Elle doit rester accessible en cas d'urgence.

Si la prise de courant n'est plus accessible pour l'utiliser, l'installation doit être équipée d'un dispositif de sectionnement pour chaque pole. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (conformes à la norme EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil ne doit pas toucher l'arrière de cet appareil, étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez aussi de brancher d'autres appareils à des prises situées derrière l'appareil.

Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne branchez jamais l'appareil sur des pilots d'ondulateurs, utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire par exemple.

Sinon, le dispositif de coupure de sécurité risque de s'enclencher au moment de la mise sous tension de l'appareil, en raison de crêtes de tension. Cela risque d'endommager l'électronique. De même, n'utilisez jamais l'appareil avec des fiches à économie d'énergie car l'alimentation réduite en énergie provoquerait un échauffement de l'appareil.

S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

Siège social

9 avenue Albert Einstein - Z.I. du Coudray

93151 - Le blanc-mesnil CEDEX

R. C. S. Bobigny B 708 203 088

Paris rive droite

55 Boulevard Malesherbes

75008 Paris

Paris rive gauche

30 rue du Bac

75007 Paris

Miele experience center nice

Secteur Cap 3000

285 avenue de Verdun

06700 Saint-Laurent-du-Var

Internet

www. miele. fr

La ligne Consommateurs

Conseilis, SAV, accessoires et pièces détachées

0974501000

Appel non surtaxé
