K 33442 IF - Réfrigérateur encastrable MIELE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Réfrigérateur encastrable
Caractéristiques techniques principales	Froid statique, éclairage LED, régulation électronique de la température
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Hauteur : 177 cm, Largeur : 56 cm, Profondeur : 55 cm
Poids	Environ 70 kg
Capacité nette	Réfrigérateur : 319 L, Congélateur : 0 L
Classe énergétique	A++
Niveau sonore	39 dB
Fonctions principales	Super refroidissement, fonction vacances
Entretien et nettoyage	Intérieur à nettoyer avec un chiffon humide, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées Miele, réparabilité facilitée
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales utiles	Installation encastrable, compatible avec les cuisines Miele

FOIRE AUX QUESTIONS - K 33442 IF MIELE

Comment régler la température du réfrigérateur Miele K 33442 IF ?

Pour régler la température, appuyez sur le bouton de réglage de la température et utilisez les flèches pour sélectionner la température souhaitée, généralement entre 2°C et 8°C.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez si la porte est bien fermée, si les orifices de ventilation ne sont pas obstrués et si le thermostat est réglé correctement. Si le problème persiste, contactez le service après-vente.

Comment dégivrer le réfrigérateur Miele K 33442 IF ?

Le modèle Miele K 33442 IF est un réfrigérateur à dégivrage automatique. Assurez-vous que le réfrigérateur est sur une surface plane et laissez-le fonctionner normalement. En cas de givre excessif, débranchez-le et laissez la glace fondre.

Quel est le niveau sonore normal de ce réfrigérateur ?

Le niveau sonore normal du Miele K 33442 IF est d'environ 38 dB(A), ce qui est considéré comme silencieux pour un réfrigérateur.

Comment nettoyer l'intérieur du réfrigérateur ?

Pour nettoyer l'intérieur, retirez tous les aliments et utilisez un mélange d'eau tiède et de savon doux. Évitez les produits abrasifs. Essuyez avec un chiffon doux et sec.

Que faire si le réfrigérateur émet un bruit inhabituel ?

Un bruit inhabituel peut être causé par des objets mal placés dans le réfrigérateur ou par des vibrations. Vérifiez que rien ne bloque les ventilateurs et que le réfrigérateur est de niveau. Si le bruit persiste, contactez le service client.

Le réfrigérateur a un éclairage intérieur défaillant, que faire ?

Vérifiez d'abord si l'ampoule est brûlée. Si c'est le cas, remplacez-la par une ampoule compatible. Si l'éclairage ne fonctionne toujours pas, contactez un technicien.

Comment activer le mode éco du réfrigérateur ?

Pour activer le mode éco, appuyez sur le bouton 'Eco' situé sur le panneau de contrôle. Ce mode optimise la consommation d'énergie tout en maintenant une température adéquate.

MODE D'EMPLOI K 33442 IF MIELE

Mode d'emploi et instructions de montage

Réfrigérateurs/congélateurs

Lisez impératifement ce mode d'emploi et ses instructions de montage avant d'instructor et de mesure en service votre apparéil. Vous assu-rerez ainsi votre protection et éviterez d'endommager votre apparéil.

Contenu

Consignes de sécurité et mises en garde 4
Votrecombributionaipalprotectionde l'environnement 13
Economies d'énergie 14

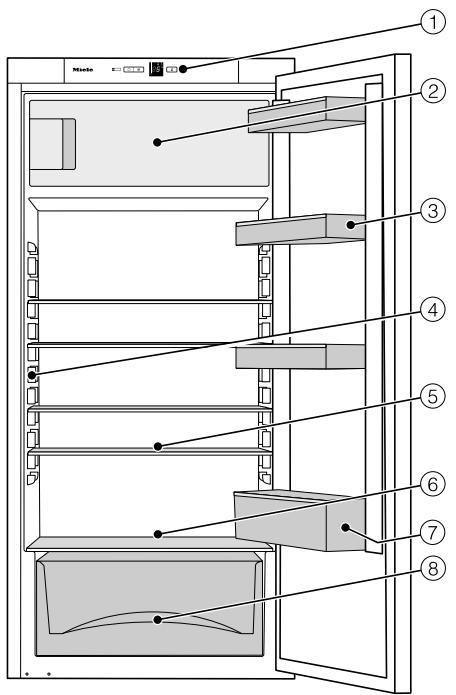

Description de l'appareil 17
Accessoires en option 19
Mise en marche et arrêt de l'appareil frigorifique 20
En cas d'absence prolongée 21
Choix de la bonne température 22
... dans le réfrigérateur 22
... dans le congélateur 22
Affichage de la températe 23
Régler la températe 23
Compartment de congélation 23
Utilisation de SuperFroid 24
Fonction SuperFroid 24
Autres réglages 25
Mode réglages 25
Activation et désactivation du verrouillage 25
Conservation des alimentés dans la zone de réfrigération 27
Les differentes zones de froid 27
Non approprié pour le réfrigérateur 28
Conseils pour l'achat d'aliments 28
Pour une bonne conservation des produits alimentaires 29
Aménagement interieur 30
Déplacer un balconnet/un balconnet à bouteille 30

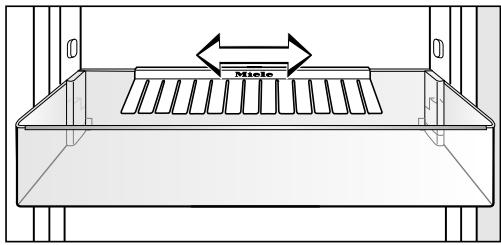

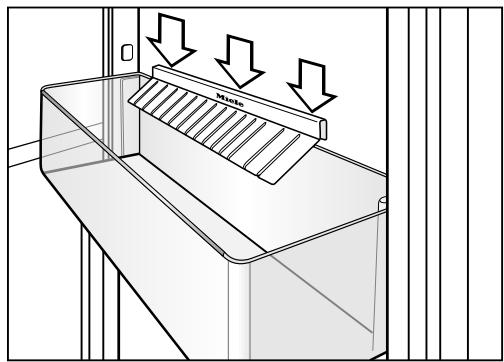

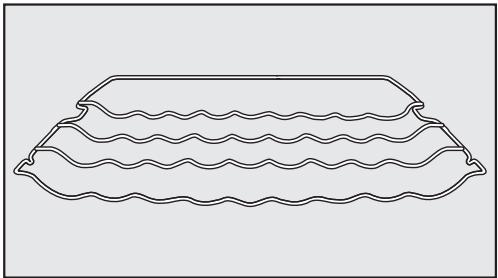

Déplacer le portebouteilles 30

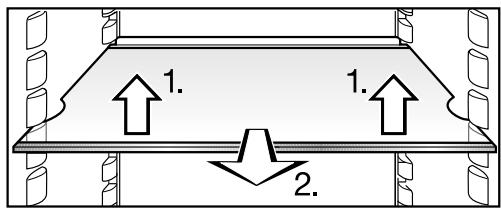

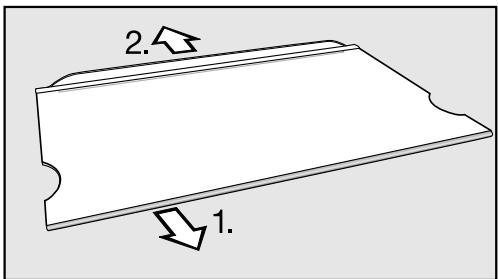

Déplacer les tablettes 30

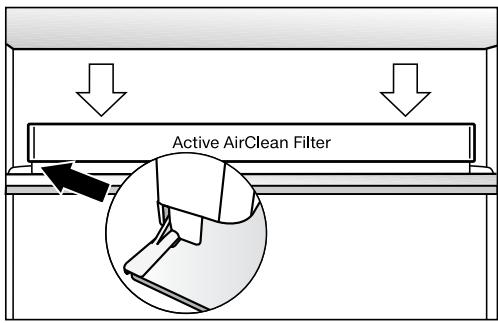

Déplacer le filtré à charbon actif 31
Congélation et conservation (selon modulo) 32
Utiliser le compartment de congélation 32
Processus de congélation pour les produits frais. 32
Conservation de produits surgelés 32
Congeler des aliments 33
Avant la congélation 34
Mise en congélation 34

24 heures env. après la congélation 34
Durée de conservation des alimentés congelés 34
Refroidissement rapide de boissons 35

Utiliser les accessoires 35

Dégivage 36

Avant le dégivrage 36
Dégivrage 37
Aprés le dégivrage 37

Nettoyage et entretien 38

Conseils concernant les détergents 38
Preparation de I'appareil frigorifique au nettoyage 39
Nettoyer l'intérieur de I'appareil et les accessoires 40
Nettoyer le joint de porte 41
Nettoyer les ouvertures d'airation 41

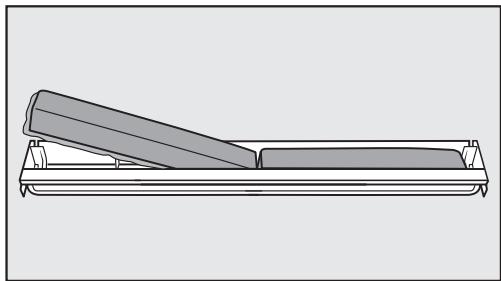

Remplacer le filtré à charbon actif 41

Que faire si 43
Origines des bruits 50
Service après-vente 51
Contact en cas d'anomalies 51
Garantie 51
Installation 52
Instructions de montage 52

Combinationside-by-side 52
Lieu d'installation 52

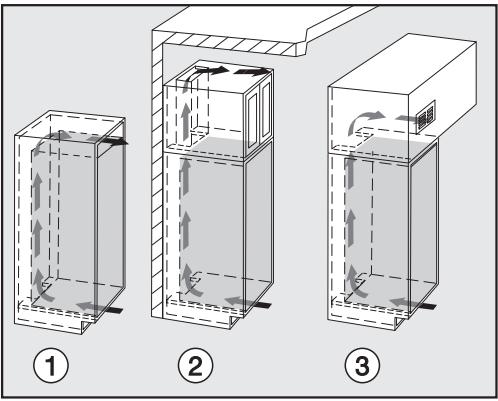

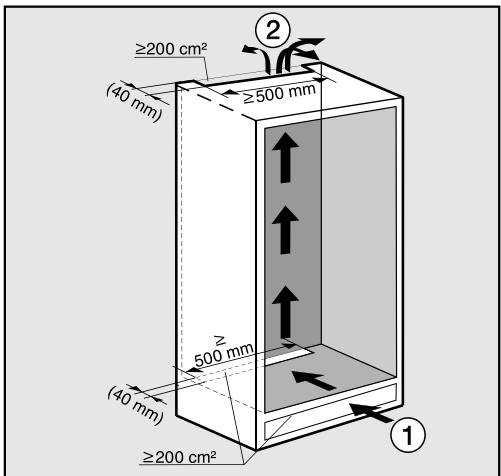

Aération et évacuation d'air 53
Portedu meuble 55

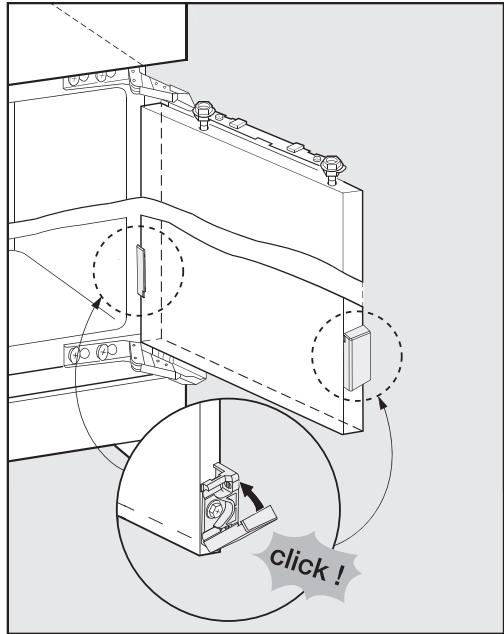

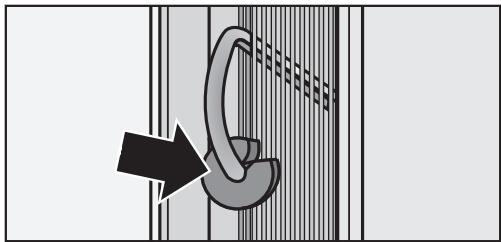

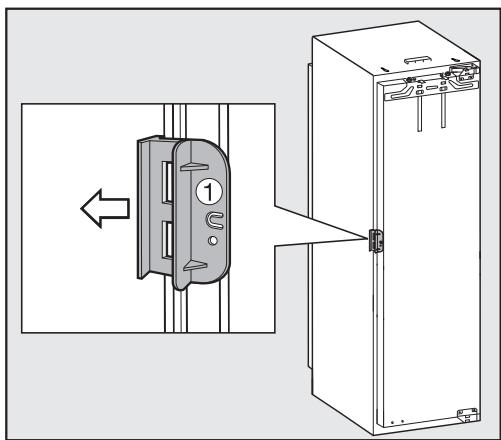

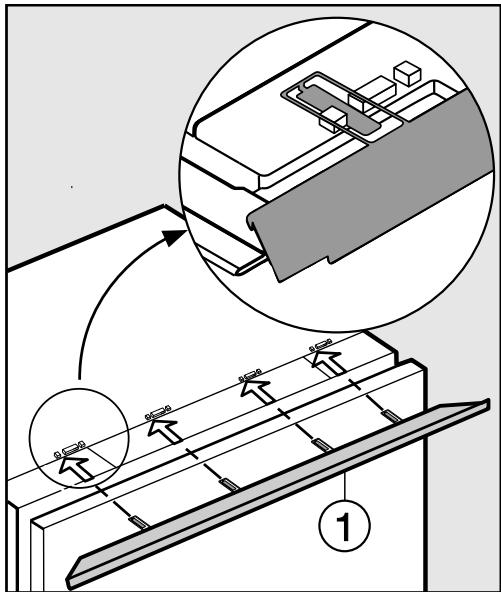

Avant I'encastrement de I'appareil 56

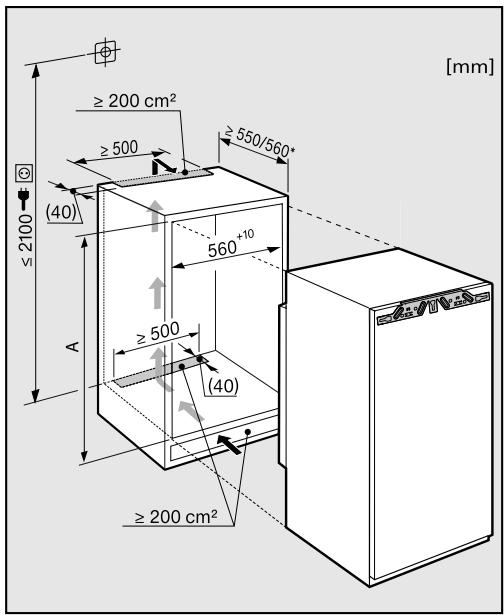

Dimensions d'encastrement 58

Llimiter l'angle d'ouverture de la porte de I'appareil 59

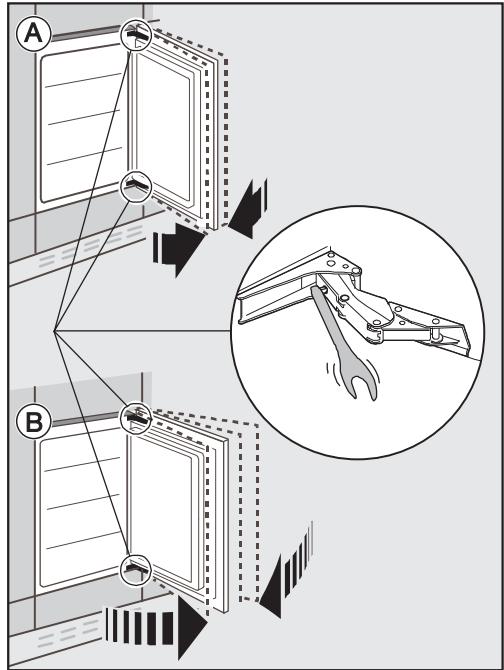

Régler la force de reassert de la porte 59

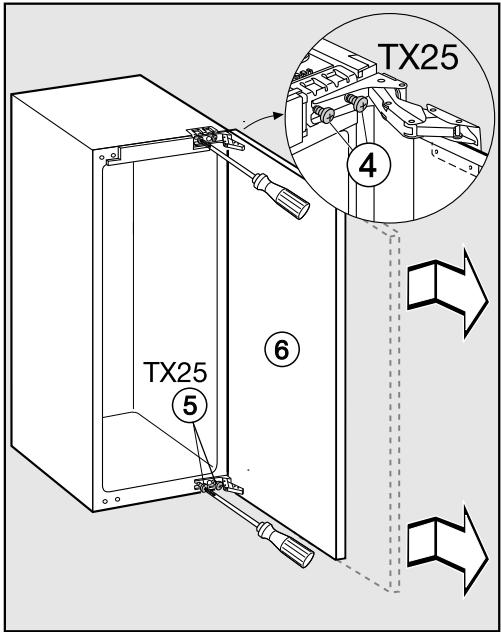

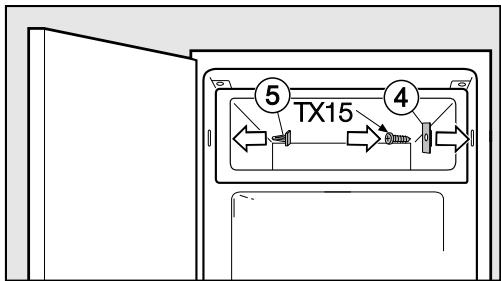

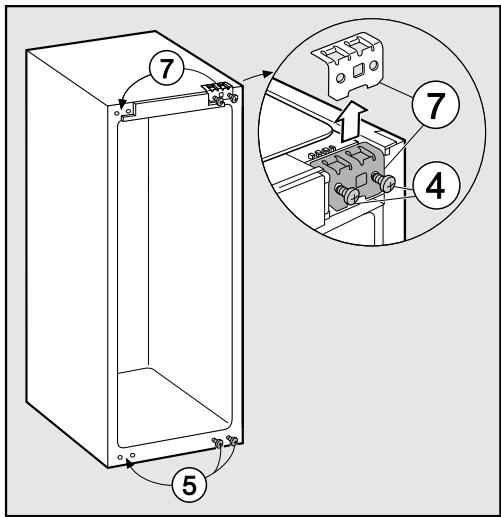

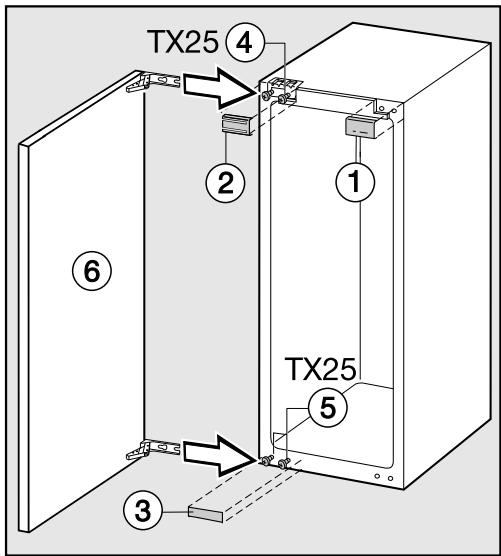

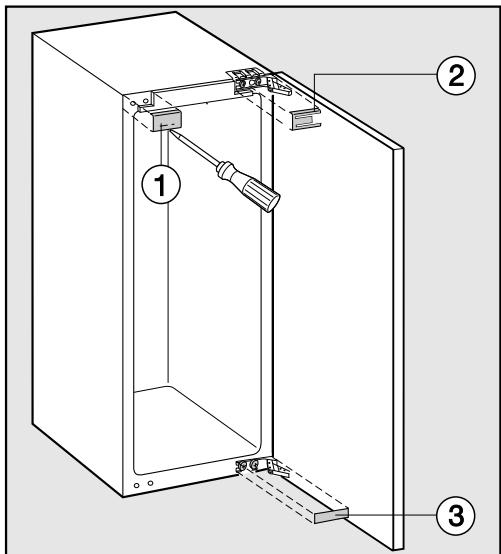

Inversion du sens d'ouverture de porte 60

Changer le cote de la porte du compartment de congélation 62

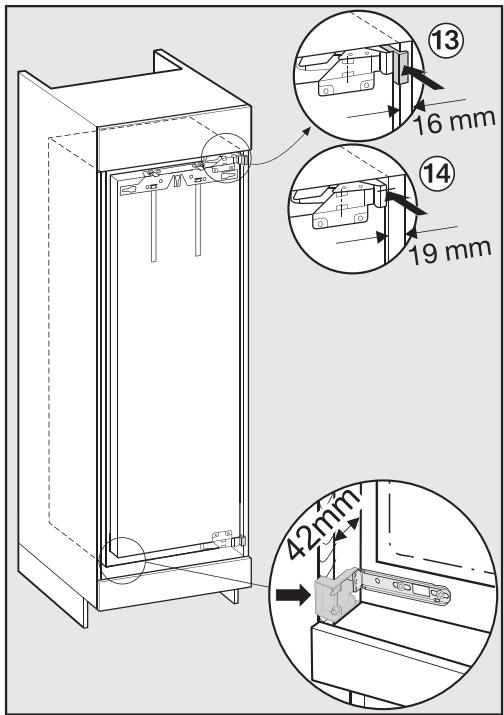

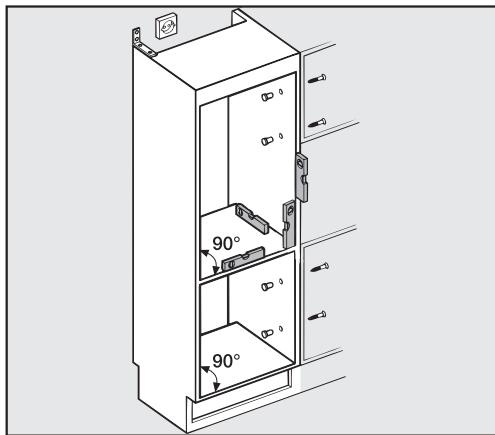

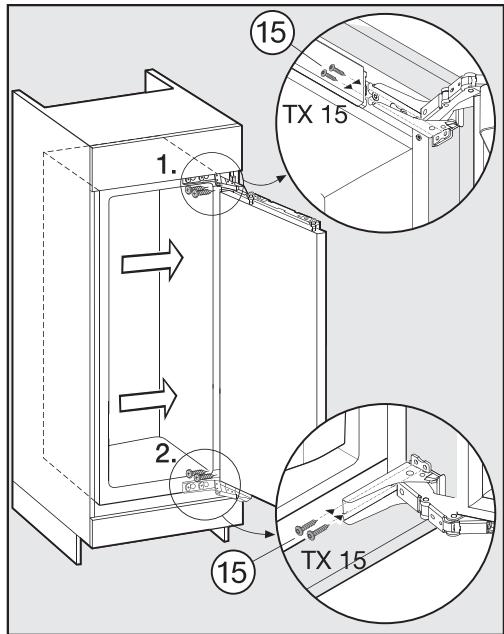

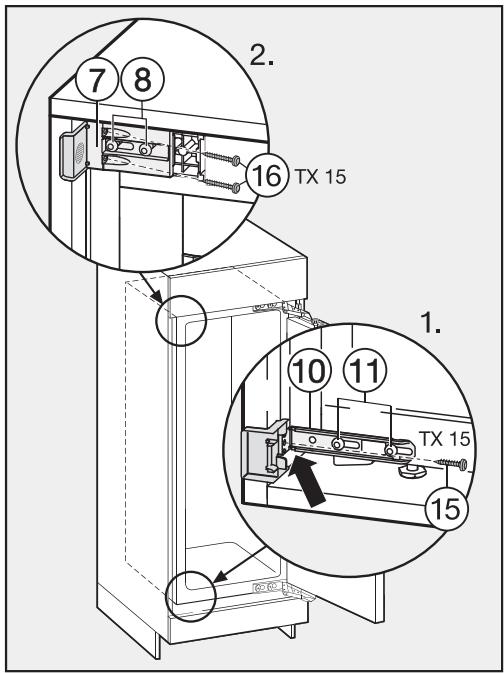

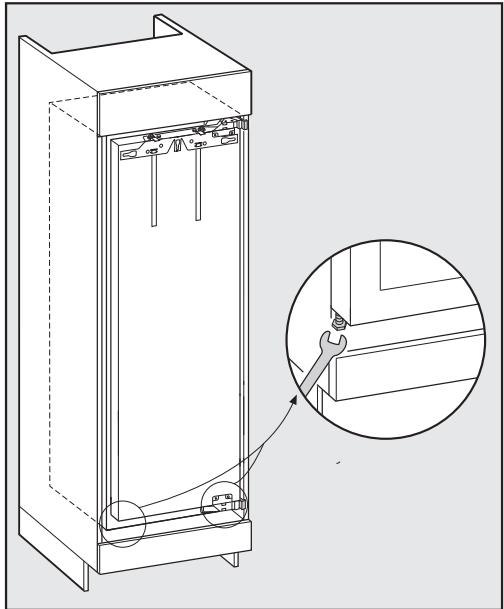

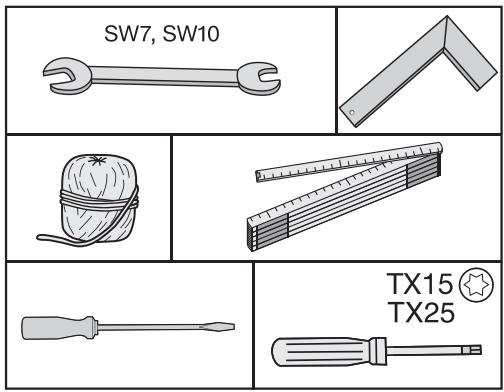

Encastrement de l'appareil 63

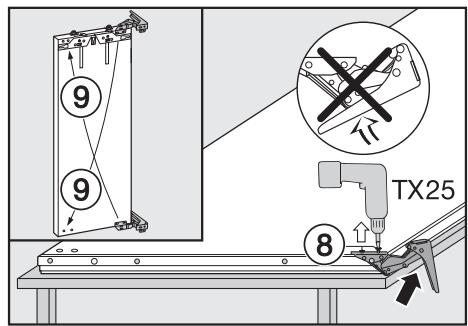

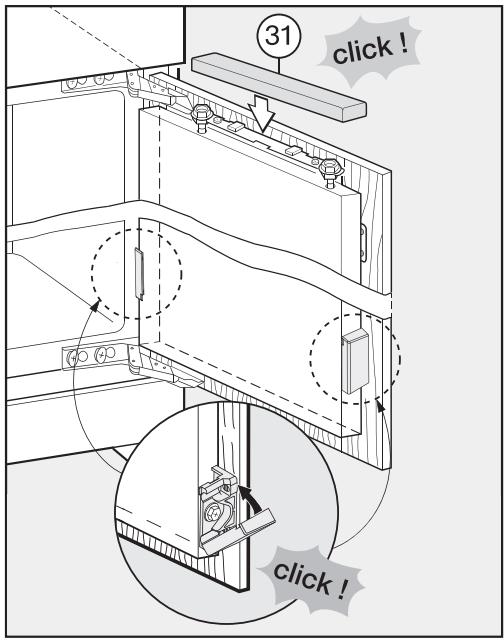

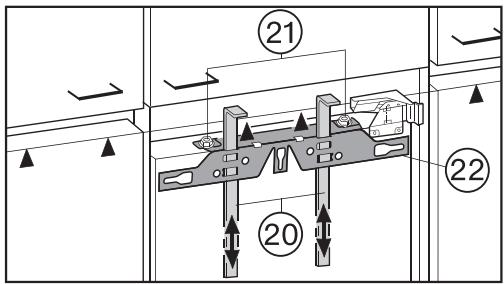

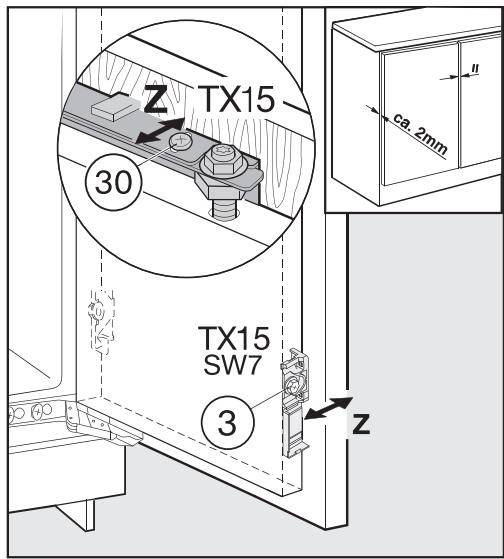

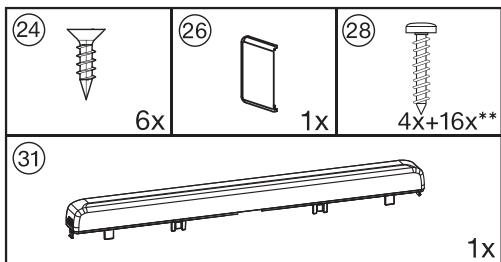

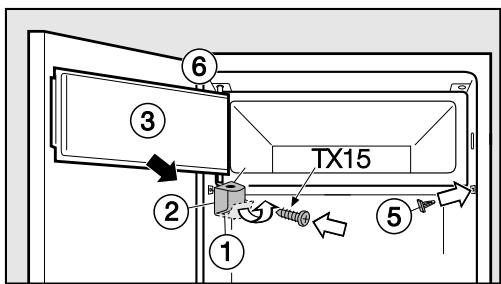

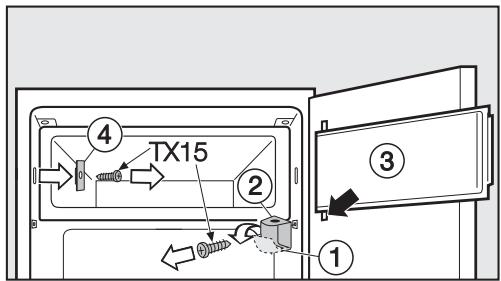

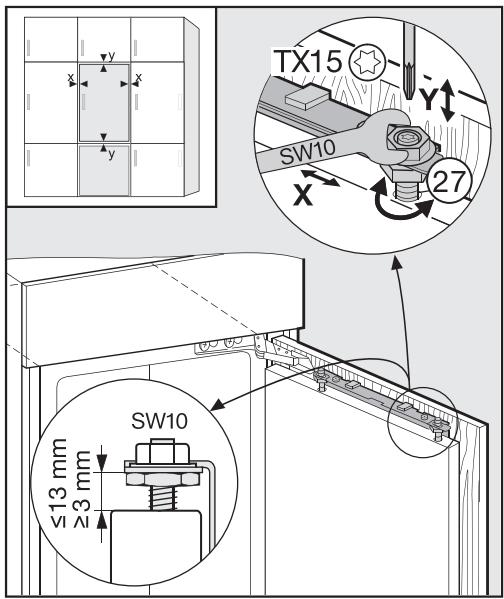

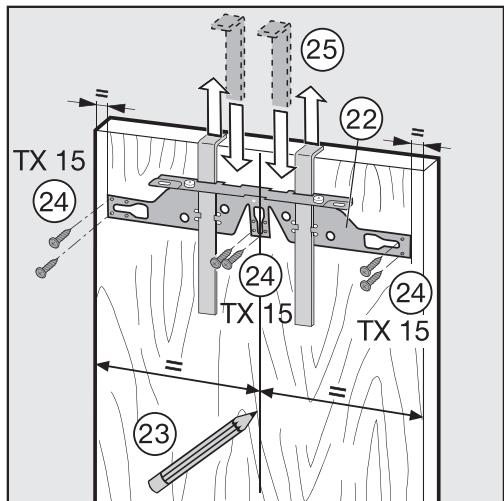

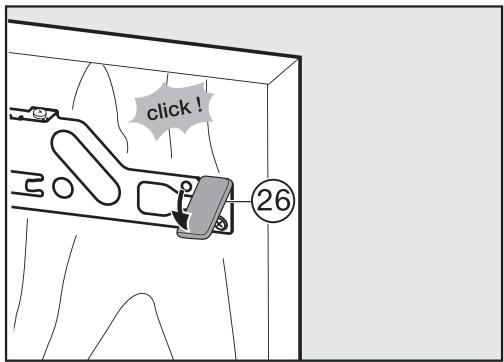

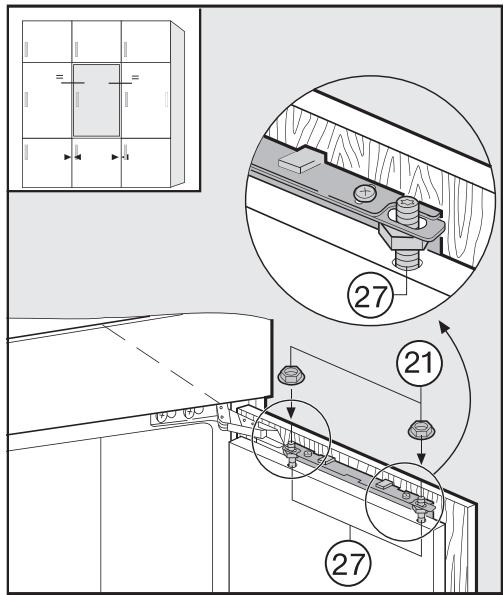

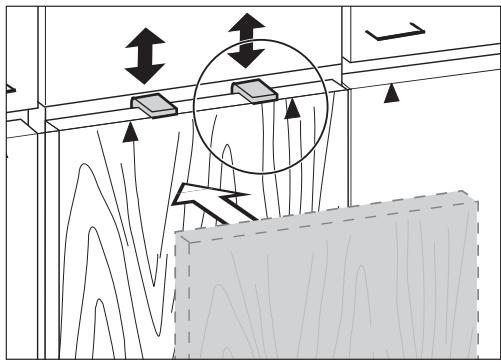

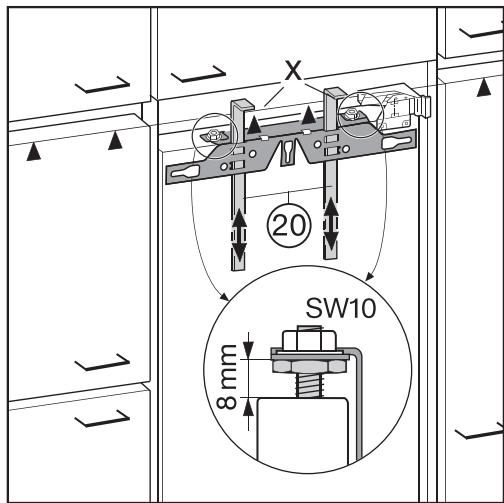

Montage de la portedu meuble 72
Raccordement electrique 78

Cet apparéil est conforme aux dispositions de sécurité en vigueur. Toute'utilisation non conforme peut toute fois entraîner des dommages corporels et matériels.

Lisez attentivement le mode d'emploi et les instructions de montage avant demettre l'appareil frigorifique en service. Vous y trouvez des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cet apparéil. Vous vous protégerez et éviterez ainsi de déterminer vos appareil frigorifique.

Conformément à la norme CEI 60335-1, Miele indique expressesment de dire impératifement le chapitre pour l'installation de l'appareil et de suivre les consignes de sécurité et de mise en garde.

Miele décline toute responsabilité en cas de dommages dus au non-respect des consignes.

Conservez précieusement ce mode d'emploi et les instructions de montage afin de pouvoir les transmettre à un évientuel propriétaire ultérieur de l'appareil.

Utilisation conforme

Cet apparéil est donc pour un usage menager dans un environnement domestique ou similaire, par exemple :

• dans des magasins, des bureaux ou d'autres environnements de travail similaires

-dans des exploitations agricoles

• par des clients dans des hôts, motel, chambres d'hôtes ou autres types de logements de vacances.

Cet apparéil ne convient pas à une'utilisation en extérieur.

Utilisez cet apparéil frigorifique uniquement dans le cadre domestique, pour conserver des alimentés au frais, conserver des produits surgelés, congeler des produits frais et préparer des glaçons.

L'utilisation à toute autre fin est interdite et peut être dangereuse.

L'appareil frigorifique ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs Médicaux. Une utilisation contre-indiquée de cet apparéil risque d'alterer ou d'endommager les produits qui y sont stockés. Par ailleurs, l' apparéil n'est pas adapté à une'utilisation dans des zones potentiellement explosives.

Miele décline toute responsabilité en cas de dommages découlant d'une'utilisation non conforme ou d'une commande erronée de l'applareil.

Les personnes (enfants inclus) qui en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à utiliser l'appareil frigorifique en toute sécurité doit impérativement être surveillées pendant qu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil frigorifique sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Enfants dans le foyer

Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil frigorifique à moins d'être constamment surveillés.
Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil frigorifique sans la présence d'un adulte que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation.
Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil frigorifique sans etre sous la surveillance d'un adulte.
Ne laissez pas les enfants sans surveillance à proximé de l'appareil frigorifique. Ne les laissez pas jouer avec l'appareil.

Consignes de sécurité et mises en garde

Risque d'asphyxie! Les enfants peuvent semettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tete à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil frigorifique est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

Cet apparéil frigorifique contient du fluide frigorigène isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Il ne nuit pas à la couche d' ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorigène sans danger pour l'environnement a entrainé une légère augmentation des bruits de fonctionnement. Outre les bruits de fonctionnement du compresseur, des bruits d'écoulement peuvent apparaitre dans tout le circuit de réfrigeration. Ces effets ne peuvent malheureusement pas être évités mais ils n'ont aucune influence sur la performance de l'appareil frigorifique. Lors du transport et du montage/de l'installation de l'appareil frigorifique, voirlez à ce qu'aucune piece du circuit de réfrigeration ne soit endommagée. Les projections du fluide frigorigène peuvent provoquer des léasons oculaires.

En cas de dommages :

• Évitez d'allumer une flamme ou tout ce qui pourrait cause uneétincelle.
• Débranchez l'appareil frigorifique du secteur.
• Aérez la piece où se trouve l'appareil frigorifique pendant quelques minutes.
• Contactez le service après-vente.

La taille de la piece où est installé l'appareil frigorifique doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la piece est trop petite. La piece doit avoir un volume d'au moins 1m^3 pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil frigorifique.
Pour éviter d'endommager votre apparéil frigorifique, les données de raccordement (tension et fréquence) figurant sur la plaque signa-létique de l' apparéil doivent impérativement correspondre à celles du réseau électrique.
Comparez ces données avant de brancher votre apparéil frigorifique et interrogez un électricien en cas de doute.
La sécurité électric de cet apparéil frigorifique n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Ce dispositif de sécurité fondamental doit être installé. En cas de doute, faites vérifier l'installation électrique par un electricien.
Le fonctionnement fiable et en toute sécurité de l'appareil frigoriifique est uniquement garantie lorsque ce dernier est raccordé au réseau électrique public.
Si le cordon d'alimentation électrique de votre apparéil est endommagé, faites appel à un technicien/agréé par Miele exclusivement, afin d'éviter de faire courir le moindre danger à l'utilisateur.
Les rallonges ou prises multiples constituent un danger potentiel (risque d'incendie). Ne les utilisez pas pour brancher votre apparéil frigorifique.
Si les éléments sous tension ou le cable d'alimentation sont humides, cela peut provoquer un court-circuit. Par conséquent, la cave à vin ne doit jamais fonctionner dans des locaux représentant des risques d'humidity ou d'éclaboussures (par ex. garages, bunderies, etc.).

Consignes de sécurité et mises en garde

Cet apparéil frigorifique ne doit pas être utilisé sur des engins en mouvement (sur un bateau, par exemple).
N'utilisez jamais votre apparéil frigorifique si ce dernier est endommagé : il représenté un danger potentiel. Vérifiez que votre apparéil frigorétique ne présenteaucun dommage apparent avant de l'utiliser.
N'utilisez l'appareil que lorsqu'il est encastré afin de garantir son bon fonctionnement.
Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil frigorifique doit être mis hors tension. L'appareil frigorifique est débranché du réseau électrique uniquement lorsque
- les fusibles correspondants sont déclenchés ou
- les fusibles à filage sont totalement dévissés de l'installation électrique ou
- la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation, tenez plutôt la prise fermement pour débrancher l'appareil.

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entrainer de graves dangers pour l'utilisateur. Seuls des professionnels agréés par Miele sont habilités à réaliser des travaux d'installation, d'entretien ou de réparation sur votre(AP)pareil.
Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil frigorifique par un SAV non agréé par Miele.
Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles replissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

Utilisation conforme

• Voiture apparéil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiente). Veuillez respecter les limites indiquées sur la plaque signalétique place à l'intérieur de l'appareil frigorifique. Une température ambiente inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises.
  Ne recouvre pas et n'obstruez pas les fentes d'aération, faute de quoi la circulation de l'air ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l'appareil risqueraient d'être endommages.
  Si vous conservez des alimentes contenant de lagraisse ou de l'huile dans I'appareil frigorifique ou sa la contreporte, veillez a ce que la graisse ou I'huile ne fuient pas sur les pieces en plastique de I'appareil frigorifique. Des fissures risquent d'apparaître dans le plastique, qui peut casser.
  Risque d'incendie et d'explosion. Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (bombes aérosols, par exemple) dans l'appareil frigorifique. Des mélanges gazeux inflammables risquent de prendre feu au contact de composants électriques.
  Risque d'explosion. N'utilisezaucun apparéil électrique à l'intérieur de l' apparéil frigorifique (par ex.: fabrication de glaces à l'Italieenne). Il peut y avoir apparition d'étincelles.
  N'entreposez ni canettes, ni bouteilles contenant des boissons gazeuses dans la zone de congélation de l'appareil : ces contenant sont susceptibles d'éclater. Risque de dommages corporels et matériels.
  Si vous placez des bouteilles dans le congélateur pour les refroidir plusrapidement,enlevez-les au bout d'une heures maximum,sonnelles risquent d'éclater.Risque de dommages corporels et matériels.

Consignes de sécurité et mises en garde

Risque de blessure. Ne touche pas les produits congelés ou les éléments métalliques, avec les mains mouillées. Elles pourraient y rester collées sous l'effet du froid.
Ne consommez jamais de glaçons ou d'esquimaux, surtout des sorbets, qui viennent de sortir du congelateur.

En gelant instantanément au contact de températures très froides, vos lèvres et votre langue peuvent de rester collées. Risque de blessure !

Ne recongelez jamais d'aliments qui ont eté partiellement ou totallement décongelés. Consommez-les au plus vite avant qu'ils ne perdent toute valeur nutritive et se détériorent. Vous pouvez toute fois congeler des alimentés que vous avez cuits.
Ne consommez pas d'aliments qui ont dépasse la date limite de condégation : vous risquez une intoxication !

La durée de conservation des alimentés dépend de nombreux facteurs, dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications générées sur les emballages!

N'utilisez que des accessoires d'origine Miele. Le montaged'autres pieces exclut tout bénéfice de la garantie.

Nettoyage et entretien

Ne traitiez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux.
La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre apparéil frigorifique.

Les objets pointus ou tranchants risquent d'endommager les produits de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

• retirer le givre ou la glace
• décoller les bacs à glaçons et les alimentents pris dans la glace.

Ne placez jamais d'appareils de chauffage électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endommager le plastique.
N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil frigorifique doit impérativement être transporte à la verticale et dans son emballage afin de ne subir aucun dommage.
Risque de dommages corporels et matériels. L'appareil frigorifique étant très lourd, transportez-le à deux personnes.

Élimination de votre ancien apparéil

Le cas échéant, détruirez la serrure de porte de votre apparéil frigorifique. Vous éviterez ainsi que des enfants ne s'enferment dedans et mettent leur vie en danger.
Les projections de fluide frigorigène peuvent provoquer des lé-sions oculaires! N'endommagez aucune partie du circuit frigorifique, par exemple en

• perçant les conduits deFluide frigorigène de l'évaporateur ;
• pliant les conduits ;
• grattant les revêtements de surface.

Symbole sur le compresseur (selon modele)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal.

L'huile dans le compresseur peut etre mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Élimination de l'emballage de transport

Nos emballages protègent votre apparéil frigorifique des dommages pouvant survenir pendant le transport. Nous les scélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à economiser les matières premières et à réduire le volume des déchets. Notre revendeur reprend vos emballages.

Mise au rebut de l'ancien apparéil

Les apparêils électriques et Electroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des apparêils. Si vous déposez ces apparêils usages avec vos ordures menagères ou les manipulation de manière non conforme, vous risquez de nuire à la santé des personnes et à l'environnement. Ne jetez jamais vos ancients apparêils avec vos ordures menagères.

Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre apparéil dans un point de collecte spécialement dédié à l'élimination de ce type d' apparéil. Vous étés légalement

responsible de la suppression des évventuelles données à caractère personnel figurant sur l'ancien apparéil à éliminer.

Veillez à ce que les tubulures de votre apparéil frigorifique ne soit pas endommagées en attendant son évacuation en vue de son élimination dans le respect des normes environnementales.
On évitera ainsi que l'agent réfrigerant contenu dans le circuit et l'huile contaue dans le compresseur ne soient libérés dans l'environnement.

Afin de prévenir tout risque d'accident, veuillez garder votre ancien apparéil hors de portée des enfants jusqu'à son enlèvement. Vous trouvrez les informations s'y rapportant au chapitre "Consignes de sécurité et mises en garde" duprésent mode d'emploi.

Économies d'énergie

	consommation d'énergienormale	consommation d'énergieelevée
Installation/en-tretien	Dans des locaux aérés.	Dans des locaux fermés, non aérés.
	Pas d'exposition directe à la lumière du soleil.	Exposition directe à la lumière du soleil.
	À distance d'une source de chaleur (chauffage, cusinière).	Près d'une source de chaleur (chauffage, cusinière).
	À une température ambiente idéale d'env. 20 °C.	À une température ambientelevée de plus de 25 °C.
	Ne recouvre pas les fentes d'aération et de ventilation et dépoussiérez régulièrement.	Fentes d'aération et de ventilation obstruées ou empous-siérées.
Réglage de la température	Réfrigérateur entre 4 et 5°C	Plus la température est BASSE, plus la consommation d'énergie est levée !
	Congélateur à -18 °C
Utilisation	Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.
	Ouvrez la portes si nécessaire seulement et refermez-la le plus vite possible. Bien rangez vos alimentés.	Le fait d'ouvrir souvent et longtemps la porte entraine une déperdition de froid et un afflux d'air ambiant chaud. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du comprésseur augmente.
	Lorsque vous faites vos courses, emportez un sac iso-therme et rangez-y les ali-ments le plus vite possible. Rangez les alimentés au froid le plus vite possible pour ne pas briser la châne du froid. Laissez refroidir les boissons et les alimentés chauds avant de les ranger dans l'appareil frigorifique.	Les plats chauds et les ali-ments réchauffés à la tempé-rature extérieure apportent de la chaleur à l'intérieur de l'ap-pareil frigorifique. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du comprésseur aug-mente.
	Emballez ou couvrez les ali-ments avant de les ranger.	L'évaporation ou la condensa-tion de liquides dans le réfri-gérateur contribuient à une perte de la production de froid.
	Placez les alimentés à dé-congeler au réfrigérateur.
	Pour une(Meilleureventilationde l'appareil,ne surchargezpas les compartments.	Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.

Économies d'énergie

	consommation d'énergienormale	consommation d'énergieelevée
Dégivrage	Dégivrer le congélateur lorsque la couche de givre at-teint 0,5 cm max.	La présence d'une couche de glace amoindrit la diffusion du froid aux produits surgelés.

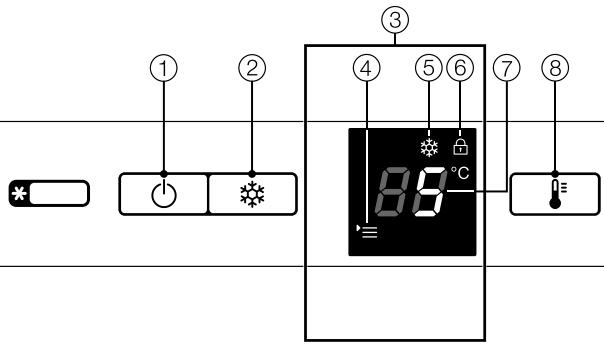

Panneau de commande

① Touche Marche/Arrêt
② Touche SuperFroid

③ Écran
④ Symbole du menu (Mode réglage : Activation et désactivation du verrouillage)

⑤ Symbole de la fonction SuperFroid
⑥ Symbole du verrouillage
⑦ Affichage de la température
⑧ Touche de réglage de la température

Cette illustration presente un modele d'appareil à titre d'exemple.

① Panneau de commande
② Compartiment de congélation (selon modulo)
③ Balconnet àœufs / balconnet
④ Éclairage interieur
⑤ Tablette
⑥ Rigole et orifice d'évacuation de l'eau de décongélation
⑦ Balconnet a bouteilles
Bac à fruits et légumes (selon modele)

Accessoires en option

Miele propose une gamme d'accessoires et de produits de nettoyage et d'entretien concus pour votre apparéil.

Le chiffon microfibre permet d'éliminer facilement traces de doigs et salissures légères sur les façades en inox, ban-deaux de commande, fenêtres, meubles, vitres de voiture, etc.

Kit MicroCloth

Le kit MicroCloth contient un chiffon multi-usage, un essuie-verres et un chiffon lustrant.

Ces chiffons sont particulièrement résistants. Ils contiennent des microfibrés très fines qui assurent une haute performance de nettoyage.

Filtre à charbon actif avec support KKF-FF (Active AirClean)

Le filtré à charbon actif neutralise les odeurs désagréables dans la zone de réfrigération et veille par conséquent à une meilleure qualité de l'air.

Le support du filtre est inséré au niveau de la baguette de protection de la tablette et peut être déplaced à souhait.

Remplacement du filtré à charbon actif KKF-RF (Active AirClean)

Des filtres de remplacement adaptés au support (Active AirClean) sont disponibles. Il est recommandé de replacer les filtres tous les 6 mois.

Clayette range-bouteilles

Gain de place, la clayette range-bouteilles permet de conserver vos bouteilles à l'horizontale.

Vous pouvezCHOISIRaquel niveaude I'appareilyoussouhaitezI'installer.

Clayette subdivisée

Pour que vous puissiez ranger des produits de grande taille (par exemple, des bouteilles ou autres recipients) dans le réfrigerateur, l'appareil est pourvu d'une clayette subdivisée. Vous pouvez pousser avec précaution la partie avant de cette clayette sous la partie arrête.

Voussoupiezcommanderdesaccessoiresenoptionsurlacoutique en ligne shop.miele.be ou adressez-vous àvotrevendeurouau service aprèsrenteMiele(voir fin du mode d'emploi).

Mise en marche et arrêt de l'appareil frigorifique

Avant la première utilisation

Emballages de transport

Retirez tous les matériaux d'emballage à l'intérieur de l'appareil.

Film de protection

Pendant le transport, les baguettes en inox sur les tablettes et les balconnets sont protégées d'un film de protection.

Retirez le film de protection des baguettes en acier inoxydable.

Nettoyage

Veuillez suivre les instructions correspondantes figurant au chapitre "Nettoyage et entretien".

Nettoyez l'intérieur de I'appareil et les accessoires.

Accessoires

Remetre le cale-bouteilles en place

Quand vous ouvrez/fermez la portedel'appareil, les bouteilles tiennent mieuxgrace au cale-bouteilles.

• Installez le cale-bouteilles au centre, sur la cordure arrêté du balconnet à bouteilles.

Allumer l'appareil

Appuyez sur la touche Marche/Arrêt.

L'appareil commence à produit du froid et l'affichage de la température indique la valeur souhaitée. L'éclairage interieur s'allume lorsque vous ouvrez la porte de l'appareil.

Laissez l'appareil frigorifique fonctionner quelques heures avant d'y déposer des alimentés pour que la température soit suffisamment BASSE.

Eteindre l'appareil

Appuyez sur la touche Marche/Arrêt jusqu'à ce que l'affichage s'éteigne. Dans le cas contraire, le verrouillage s'enclenché (voir "Autres réglages - Activer / Désactiver le verrouillage").

L'éclairage interieur s'eteint et la production de froid s'arrête.

En cas d'absence prolongée

En cas d'arrêt prolongé de l'appareil frigorifique, de la moisissure risque de se former si la porte de l'appareil reste fermée et si l'appareil n'a pas été nettoyé.

Nettoyez impératifement l'appareil frigorifique.

Si l'appareil frigorifique doit rester longtemps sans fonctionner, respectez les consignes suivantes :

Éteignez l'appareil frigorifique.
- Débranche la fiche de raccordement de l'appareil ou désactivez le fusible de l'installation électrique.
Dégivrez le compartment de condélation (selon modèle).
Nettoyez l'appareil frigorifique et laisser les portes de l'appareil ouvertes afin d'aérer suffisamment et d'éviter ainsi la formation de mauvaises odeurs.

Il est primordial de selectionner laonne tempereature afin de bien conservever les alimentes. Ceux-ci s'abiment vite sous l'action de micro-organismes. Uneonne tempereature de conservation peut retarder, ou empêcher leur dégradation. La temperature influence la vitesse de développement des micro-organismes. Plus la temperature baisse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente :

• en fonction de la fréquence et la durée d'ouverture de porte,
• en fonction de la quantité d'aliments conservés,
• en fonction de la chaleur des aliments mis à refroidir,
• en fonction de la température ambiente de la pierce ou est installé l'appareil frigorifique. Cet apparéil est prévu pour une classe climatique (température ambiente) précise dont il faut respecter les limites.

... dans le réfrigérateur

Nous conseillons une température de 4^ dans le réfrigérateur.

... dans le congélateur

Pour congefer des produits frais et stocker des alimentes sur le long terme, une température de -18 °C est nécessaire. À cette température, la prolifération des micro-organismes est en grande partie jugulée. Dès que la température dépasse les -10 °C, la dégradation par les micro-organismes commence et les alimentes se tiennent moins longtemps. Pour cette raison, ne recongelez les alimentes entièrement ou partiellement décongelés que lorsqu'ils ont été cuisinés (cuits ou rôtis). La plupart des micro-organismes sont détruits par les températures élevées.

Affichage de la température

L'affichage de température sur l'écran indique la température souhaitée, en mode normal.

Régler la température

Si la porte de l'appareil est ouverte très fréquement, que des quantités importantes d'aliments sont stockées ou que la température ambiente est élevée, un réglage de 3 °C à 5 °C est recommendé.

Voussousvez régler une température comprise entre 9^ et -1^ .

Plus la température dans la zone de réfrigération est élevé ou BASSE, plus elle est élevé ou BASSE dans le département de congélation.

• Appuyez plusieurs fois sur la touche de réglage de la température, jusqu'à ce que la température souhaïée apparaissée dans l'affichage de la température.

La première fois que vous appuyez sur la touche, la dernière température régée clignote.

La valeur de température change continulement. Si le réglage 9^ est atteint, le défilament reprend à 1^ .

La nouvelle valeur de température sélectionnée est reprise automatiquement au bout d'un certain temps et s'affiche sur l'écran.

La température dans l'appareil se règle maintenant progressivement pour atteindre la nouvelle valeur sélectionnée.

Dans le compartment de congélation, une température moyenne de -18 °C est réglée.

lors des prises de mesure dans le compartment de congélation avec un thermomètre ou un autre apparéil de mesure, la température de l'air mesurée peut varier.

Fonction SuperFroid

Grçé à la fonction SuperFroid, la zone de réfrigération atteint très rapidement la valeur la plus froide (selon la température ambiente).

Il est particulièrement recommendé d'enclencher SuperFroid lorsque vous souhaitez refroidir de grandes quantités d'aliments ou de boissons qui viennent d'être entreprises.

Enclenchement de SuperFroid

Appuyez sur la touche Superfroid.

Le symbole SuperFroid s'allume. La température baisse à l'intérieur de la zone de réfrigération, car cette-ci fonctionne à puissance frigorifique maxi-male.

Déclenchement de SuperFroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. Le symbole SuperFroid s'eteint et l'appareil repasse à puissance frigorifique normale.

Pour economiser de l'énergie, vous pouvez déclencher vous-même la fonction SuperFroid dés que les alimentés ou les boissons sont suffisamment froids.

Appuyez sur la touche SuperFroid afin que le symbole s'éteigne.

L'appareil se remet à fonctionner à puissance frigorifique normale.

Mode réglages

Activez ou désactivez le verrouillage en mode réglages.

Le mode réglages s'affiche à l'écran via la symbole menu .

Nous vous indiquons ci-après comment activer et désactiver le verrouillage.

Activation et désactivation du verrouillage

Le verrouillage vous permet de prévenir tout arrêt involontaire de l'appareil.

- Activation du verrouillage

Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Menu s'allume et c cli-gnote à l'écran.

Le mode de réglage est maintainant activé.

Appuyez brievement sur le touche SuperFroid pour activer la fonction.

L'afficheur indique"cl".

Appuyez brièvement sur la touche SuperFroid pour enclencher la fonction de verrouillage.

Le symbole de verrouillage clignote.

Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température s'affiche à l'écran.

- Désactivation du verrouillage

Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Verrouillage et le symbole Menu 串 s'allument et c clignote a I'ecran.

Le mode de réglage est maintainant activé.

Appuyez brievement sur le touche SuperFroid pour activer la fonction.

L'afficheur indique" c0^

Appuyez brièvement sur la touche SuperFroid pour déclencher la fonction de verrouillage.

Le symbole de verrouillage s'eteint.

Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température de la zone de réfrigération s'affiche à l'écran.

Risque d'explosion du à des mélanges gazeux inflammables.

Des mélanges gazeux inflammbles risquent de prendre feu au contact de composants électriques.

Ne conservez aucune substance explosive ni,aucun produit contenant des gaz propulseurs inflammables (bombes aerosols, par exemple) dans l'appareil frigorifique. Les bombes aerosol correspondantes sont reconnaissables par les indications de contentu imprimées dessus ou un symbole de flamme. Les fuites de gaz eventuelles risquent de prendre feu au contact de composants électriques.

Risque de dommages d'aux alimentes contenant de la graisse ou de l'huile.

Si vous conservez des alimentes contenant de lagraisse ou de I'huile dansI'appareil frigorifique ou la portede l'appareil,des fissures risquentd'apparaître dans le plastique, quipeut casser.

Veillez à ce que laGRAISSÉ ou l'huile ne fuiert pas sur les pièces en plastique de l'appareil frigorifique.

Les différentes zones de froid

La circulation naturelle de l'air cree des différences de temperture de la zone de refrigeration.

L'air froid est plus lourd et s'accumule dans la partie inférieure du réfrigérateur. Servez-vous des différentes zones de froid quand vous rangez vos alimentés dans l'appareil !

Veillez à ne pas stocker les alimentés de façon trop compacte afin de garantir une bonne circulation de l'air.

Les alimentes ne doivent pas toucher la paroi arrriere de la zone de réfrigération. Ils risqueraient d'y rester gelés.

Conservation des aliments dans la zone de réfrigération

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide du réfrigérateur se trouve juste au-dessus du bac à fruits et légumes, sur la face arrêté de l'applareil.

Utilisez ces zones pour conserver tous les alimentes sensibles à la chaleur et facilement périssables, comme :

• le poisson, la viande et la volaille,
• la charcuterie et les plats préparés,
• les plats ou les pâtisseries à base d'œufs ou de crème,
• les pâtes fraîches et les pâtes à gâteau, pizza ou quiche,
• les fromages au lait cru et autres produits à base de lait cru,
• légumes sous cellophane,
• autres alimentés frais (dont la date de péremption est conditionnée par une température de stockage inférieure à 4^ ).

Non approprié pour le réfrigérateur

Certsains alimentes ne peuvent pas etre stockés à des températures inférieures à 5^ car ils sont sensibles au froid. L'aspect, la constance, le gout et/ou la teneur en vitamines de ces alimentes peuvent etre alteres a des températures trop basses.

Parmi ces alimentes, on compte notament les :

• ananas, avocats, bananas,grenades, mangues,papayes,melons,fruits de la passion, agrumes (como les citrons,les oranges,les mandarines et les pamplemousses),
• fruits (pas assez mûrs),
• aubergines, concombres, pommes de terre, poivrons, tomates, courgettes,
  fromages à pâté dure (parmesan, comté).

Conseils pour l'achat d'aliments

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est déterminante pour la durée de conservation des aliments. Vérifiez toujours la date limite de consommation ainsi que la température de conservation appropriée.

Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple ne laissez pas vos courses trop longtemps dans une voiture.

Remarque: Munissez-vous d'un sac isotherme pour faire vos courses, glissez les alimentés les plus fragiles à l'intérieur puis rangez-les dans votre réfrigérateur lors que vous rentrez.

Pour une bonne conservation des produits alimentaires

Afin d'eviter un transfert d'odeurs dans le réfrigérateur, la prolifération de germes et un dessèchement des produits, laissez vos alimentés dans leur emballage ou couvre-les soignesevement. Ces mesures valent particulièrement pour la conservation de produits d'origine animale.

En réglant correctement la température de votre apparéil et en respectant une hygiène convenable, vous pouvez allonger considérablement la durée de conservation des alimentés.

Fruits et légumes

Les fruits et legumes peuvent toute fois être stockés sans emballage dans le bac à fruits et à legumes.

Aliments riches en protéines

Notez que les alimentes riches en protéines se gardent moins longtemps, à savoir les crustacés et les fruits de mer se dégrdent plus rapidement que le poisson, par exemple, qui lui-même se garde moins longtemps que la viande.

Déplacer un balconnet/un balconnet à bouteille

Remarque: Déplacez le balconnet/le balconnet à bouteilles dans la porte de l'appareil uniquement lorsque celui-ci est vide.

Poussez le balconnet/le balconnet à bouteille vers le haut et retirez-le par l'avant.
- Placez le balconnet/le balconnet à bouteille à l'endroit de votrechioix. Veillez à ce qu'il repose correctement sur les supports.

Déplacer le porte-bouteilles

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

Le portebouteilles peut etre entiere-ment retire (pour le nettoyer par exemple):

Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant.
Retirez le porte-bouteilles du rebord arrêté du balconnet à bouteilles par le haut.

Déplacer les tablettes

Les tablettes peuvent être décalées en fonction de la hauteur des alimentés.

• Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, la soulever et la dégager des supports par les encoches et décalez-la vers le haut ou vers le bas.

Le rebord de la baguette de protection arrrière doit être orienté vers le haut afin que les alimentés ne touchent pas la pa-roi arrrière et n'y restent pas collés.

Les tablettes sont pourvues de butées d'arrêt qui évitant qu'elles soient sorties par mégarde.

Déplacer le filtré à charbon actif

Le filtré à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre "Accessoires", paragraphe "Accessoires en option").

Veiliez à conserver des alimentés qui sentent fort, notamment certains fro-mages, comme suit :

• placez le support avec les filtres anti-odeurs sur la tablette ou sont stockés les alimentés.
• RemplacezAAParavantlesfiltresantiodeurs selonla necessitiese.
• Placez d'autres filtrres anti-odeurs (avec support) dans l'appareil frigorifique (voir chapitre "Accessoires", paragraphe "Accessoires en option").

Le support des filtres anti-odeurs est placé sur la baguette de protection arrêté de la surface d'appui.

Pour déplacer le filtré anti-odeurs, rétirez de la baguette de protection le support pour les filtres anti-odeurs en tirant vers le haut.

Placez-le sur la baguette de protection de la tablette souhaitatione.

Congélation et conservation (selon modulo)

Utilisez le compartment de congélation pour

• stocker des produits surgelés,

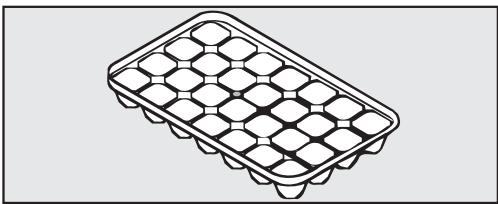

• produit des glaçons,
• congeler de petites quantités d'aliments.

Il est possible de congefer jusqu'à 2 kg/24 heures.

Processus de congélation pour les produits frais.

Les alimentés frais doivent être congélés à cœur aussi rapidement que possible, afin d'en conserver la valeur nutritive, les vitamines, l'aspect et le goût.

Plus les alimentés sont congelés lente-ment, plus la quantité de liquide qui s'échappe de chaque cellule est importante. Les cellules se recroquevillent alors. Lors de la congélation, seule une partie du liquide qui s'est échappée peut returner dans les cellules. Concretement, ceci signifie que la perte de saveur des alimentés est plus importante. Ceci se manifeste par la flaque d'eau qui se forme autour de l'aliment lorsque vous le décongelez.

Si les produits sont congelésrapidement,le liquide a moins de temps pour s'échapper des cellules et passer dans les cavités. Les cellules se recroquevillent bien moins.Lors de la décongélation,la faible quantité de liquide qui est passée dans les cavités peut revenir

Dans les cellules, et la perte de jus est moindre. Seule une petite tache d'eau se forme.

Conservation de produits sur-gelés

Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez reconguer les aliments qu'après les avoir cuisnés (cuire ou roir).

Pour conserver des produits surgelés vendus dans le commerce, contrôle lors de l'achat dans le magasin :

• si I'emballage n'est pas abîné,
• la date limite de conservation et
• la température des zones de réfrigeration dans lesquelles l'aliment est vendu.

Si la température est supérieure à -18 °C, les produits surgelés se conserveront moins longtemps.

■ Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal.
- Rangez vos produits surgelés immédiatement dans le congélateur.

Congeler des alimentés

Ne congelez que des alimentes fais et de première qualité !

Conseils pour la congélation

- Peuvent être congelés :

la viande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits crus, les produits laitiers, le pain et les pâtisseries, les restes, le jaune d'œuf, le blanc d'œuf et de nombreux plats cuisinés.
- Ne peuvent pas etre congeles : les grappes de raisin, les salades vertes, les radis, le raifort, la crème aigre, la mayonnaise, les oeufs entiers dans leur coquille, les oignons, les pommes et les poires crues.
- Pour préserver la couleur, le goût, l'arôme et la vitamine C de vos légumes, blanchissez-les avant de les congeler. Pour ce faire, faites cuire vos légumes, portion par portion, à l'eau bouillante pendant 2-3 minutes. Retirez ensuite les légumes et refroidissez-les rapidement sous l'eau froide. Pour finir,égouttez les légumes.
-La viande maigre se congèle比较好 que la viande grasse et se conserve beaucoup plus longtemps.
- Séparez les côtelettes, biftecks, escalopes et autres viandes avec un film plastique. Vous évitez ainsi qu'elles ne congèlent en bloc.
- N'assaisonnez pas les aliments crus et les légumes blanchis avant de les congeler et n'assaisonnez que légè

rement les plats cuisés. Certaines épices changent l'intensité de leur goût lors de la congélation.

• Faites refroidir les boissons et aliments chauds avant de les mettre dans l'appareil frigorifique. Vous evitez ainsi que les produits déjà congeles ne se rechauffent à leur contact et que vous consommation d'énergie n'augmente.

Emballer les alimentés à congeler

• Portionnez les aliments à congeler.

- Emballages recommendés

• film plastique
• film de congélation en polyéthylène
• papier d'aluminium
  boite de congélation

- Emballages à éviter

• papier d'emballage
• papier sulfurisé
• papier cellophane
• sac poubelle
• sac de course usage

Chassez l'air de l'emballage.
Fermez l'emballage hermétiquement avec :

• des élastiques
• des clips en plastique
  des ficelles ou
• des bandes adhéses spéciales pour la congélation.

Congélation et conservation (selon modulo)

Remarque : Vous pouvez bien entenduutiliser un apparéil pour souder les sacs et films de congélation.

■ Inscrivez le contenu et la date de congélation sur l'emballage.

Avant la congélation

4 heures avant de stocker des alimentés, réglez la température sur 4^ ou moins.

Les alimentés déjà congelés disposéreront ainsi d'une réserve de froid.

Mise en congélation

Les alimentés à congeler ne doivent pas entraîr en contact avec des alimentés déjà congélés afin d'éviter que ces derniers ne commencent à décongeler.

Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.
Posez les alimentes à congeler en les disposant sur le fond du组成部分 de congélation ou en contact avec les parois laterales interieures afin que les alimentes puissant congérer rapidement.

24 heures env. après la congélation

le processus de congélation est terminé.
Rétablissez la température souhaitée. Nous recommendons une température de réfrigération de 4^

Durée de conservation des alimentés congelés

La conservation des alimentes est elle-même très différente en cas de respect de la température prescrite de -18° C. Mème dans les produits congelés, des process de décongélation fortement ralentis ont lieu. LaGRAisse peut par ex.devenir rance avec l'oxygène.De la viande maigre peut par conséquent être conservée deux fois plus longtemps que de la viande grasse.

Les durées de conservation indiquées sont des valeurs références pour la durée de conservation des différents groupes d'aliments dans la zone de congélation.

Groupe d'aliments	Durée de conservation (mois)
Glace	2 à 6
Pain, pâtisseries	2 à 6
Fromage	2 à 4
Poisson, gras	1 à 2
Poisson, maigre	1 à 5
Charcuterie, jambon	1 à 3
Gibier, porc	1 à 12
Volaille, bœuf	2 à 10
Fruits et légumes	6 à 18
Herbes aromatiques	6 à 10

Pour des résultats de congélation classiques, la durée de conservation indiquée sur l'emballage est décisive.

Décongélation de produits congelés

Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les alimentés qu'après les avoir cuisinés (cuire ou rôtir).

You pouvez décongeler les aliments :

au micro-ondes
- au four en mode "Chaleur tournante" ou "Décongélation"
- à température ambiente
- dans le réfrigérateur (le froid sera utilisé pour refroidir les autres alimentes)
-dans le four a vapeur

Vous pouvez faire cuire les morceaux de viande ou de poissons plats partiellement décongelés dans une poèle chaude.

Disposez les tranches de viande et de poisson (par ex. viande hachée, poulet, filt de poisson) de sorte qu'elles n'entrent pas en contact avec d'autres alimentés. Recueillez l'eau de décongélation et éliminez-la soigneusement.

Vous pouvez déconceler les fruits à température ambiente dans leur emballage ou dans un saladier couvert.

Les légumes congelés peuvent être plongés tels quels dans de l'eau bouillante, de l'huile ou de laGRAISSSEchaude. Comme la structure cellulaire change, le temps de cuisson est un peu plus court que pour des légumes frais.

Refroidissement rapide de boissons

Pour rafraîchir rapidement des boissons, enclenchez la fonction SuperFroid.

Si vous placez des bouteilles dans le compartment de congélation pour les refroidir plus rapidement, enlevez-les au bout d'une heures maximum, sinon elles risquent d'éclater.

Utiliser les accessoires

Préparation de glaçons

• Remplissez le bac à glaçons d'eau aux trois quarts et posez-le à plat dans le compartment de congélation.
  Aidez-vous d'un objet à bout rond, un manche de cuillère par exemple, pour détacher le bac à glaçons.

Remarque: Les glaçons pourront plus facilement être retirés du bac à glaçons si vous les passez rapidement sous l'eau.

Zone de réfrigération

Le réfrigérateur dégivre automatique-ment.

Pendant que le compresseur fonctionne, du givre et des gouttelettes d'eau peuvent se former sur la paroi arriere du réfrigérateur. Inutile de les enlever, car ils s'évaporent automatiquement en raison de la chaleur produit par le compresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'àu système d'évaporation qui se trouve au dos de l'appareil frigorifique.

Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres. L'eau de dégivrage doit toujours pouvoir s'écouler sans problème.

Le dégivrage du compartment de congélation n'est pas automatique.

En fonctionnement normal, de la glace et du givre peuvent, à la longue, se former dans le compartment de congélation, par ex. sur les parois interieures. La quantité de givre et de glace accumulée dépend également des facteurs suivants :

• porte de l'appareil ouverte trop souvent et/ou pendant une durée trop longue,
  grandes quantités d'aliments frais congelezés en une seule fois,
• l'humidité de l'air ambient est élevé.

L'épaissur de la couche de glace a pour conséquence qu'on ne peut plus fermer la porte du compartment de congélation hermétiquement. De ce fait, la capacité de refroidissement diminue et la consommation énergétique augmente.

Faites dégivrer le compartment de congélation de temps à autre, au plus tard toutefois dés qu'une couche de glace d'environ 0,5 cm s'est formée par endroits.

Remarque: Profitez-en lorsque le compartment de congélation contient peu ou pas de produits surgelés ou lorsque le taux d'humidité de la pierce et la température ambiente sont faibles.

Risque de dommages en cas de décongélation incorrecte.

Lors de la décongélation, veillez à ne pas endommager le circuit frigori-fique, ce qui rendrait l'appareil inutilisable.

Ne grattez pas les couches de givre et de glace. N'utilise pas d'objets pointus ou coupants.

N'utilisez pas d'accessoires mécaniques ou d'autres moyens qui ne sont pas conseillés par le fabricant pour accélérer le dégivrage.

Avant le dégivrage

• Sortez les alimentés du concélateur puis enroulez-les dans du papier journal ou dans une couverture.

Remarque : Vous pouvez également stocker les produits surgelés dans un sac isotherme.

Stockez-les dans un endroit frais jusqu'à ce que le congélateur soit de nouveau prét à congeler.

Dégivrage

Plus les surgelés sont stockés longtemps à température ambiente, plus leur durée de conservation est réduite.
Le dégivrage doit se faire rapidement.

La vapeur d'un nettoyeur vapeur risque d'atteindre les pieces sous tension et de provoquer un court-circuit.
N'utilise jamais de nettoyeur vapeur pour dégivrer.

Ne placez jamais d'appareils électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endomgar le plastique.

N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives pour la santé.

Éteignez l'appareil.

Le refroidissement s'arrête.

Débranche la fiche de raccordement de l'appareil ou désactive le fusible de l'installation électrique.
Laissez la porte du compartment de congélation ouverte.

Remarque : Vous pouvez accélérer le dégivrage en installer dans la zone de congélation deux casseroles d'eau chaude non bouillante que vous poserez sur un dessous de plat. Le cas échéant, laissez la porte fermée afin que la chaleur ne s'échappe pas.

Retireez les morceaux de glace qui se détachent.
Enlevez eventuelflement à plusieurs reprises l'eau de dégivrage au moyen d'une éponge ou d'un chiffon.

Après le dégivrage

Nettoyez le compartment de condensation et séchez-le. L'eau de nettoyage ne peut pas s'écouler par l'orifice d'évacuation de l'eau de décongélation.
Rebranche l'appareil frigorifique puis mettez-le en marche.
- Remettez les produits surgelés dans le compartment de congélation lorsque la température est assez BASSE.

Veuillez you assurer que I'eau ne penetre pas dans I'electronique ni dans I'éclairage.

Risque de dommages en cas de pénetration d'humidité.

La vapeur du nettoyeur vapeur peut endommager les plastiques et les composants électriques.

N'utilisez enaucun cas de nettoyeur vapeur pour nettoyer l'appareil frigorifique.

L'eau de nettoyage ne peut pas s'écouler par l'orifice d'évacuation de l'eau de décongélation.

La plaque signalétique apposseé à l'intérieur de l'appareil frigorifique ne doit pas être enlevée. Elle est nécessaire en cas de panne.

Conseils concernant les détermenges

Pour ne pas endommager les surfaces en les nettoyant, ne pas utiliser de :

• de détergents à base de soude, d'ammoniac, d'acide ou de chlorure,
• de détergents anticalcaires,
• de détergents abrasifs (par ex. poudre et crème à récurer, pierres de nettoyage),
• de détergents contenant des sol-vants,
• de détergents pour inox,
• de détergents pour lave-vaissette,
• de décapants pour four en bomber,
• de produits à vitres,
• d'éponges et de brosses abrasives (par ex. éponges à récurer),
• de gomme de nettoyage,
• de grattoirs métalliques.

À l'intérieur de l'appareil frigorifique, utilisez uniquement des produits de nettoyage et d'entretien qui neprésentent aucun risque pour les alimentes.

Pour le nettoyage, nous vous conseillons l'utilisation d'eau tiège additionné d'un peu de produit vaisse.

Préparation de l'appareil frigorifique au nettoyage

Éteignez l'appareil frigorifique.

L'écran s'eteint et le système de refroidissement est désactivé.

• Débranche la fiche de raccordement de l'appareil ou désactivez le fusible de l'installation électrique.
  Sortez tous les alimentés qui se trouvent dans l'appareil frigorifique.
  Entreposez-les dans un endroit frais.
  Dégivrez le compartment de condensation (selon modèle) (voir "Dégivrage").
  Démontez toutes les pieces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer

Démonter la tablette

Déposez la tablette sur une surface douce (par exemple, un torchon de vaisselle) sur le plan de travail.

Retirez les baguettes :

1. Retirez la baguette en inox en commençant d'un côté.
2. Retirez la baguette de protection.
3. Àprous le nettoyage, fixez de nouveaux les baguettes sur la clayette.

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez régulierement l'appareil frigorifique, au minimum une fois par mois, et la zone de congélation après chaque dégivrage.

Ne laisses pas les salissures secher, nettoyez-les le plus rapidement possible.

Nettoyez l'intérieur à l'aide d'une éponge propre, d'eau tiède et d'un peu de liquide vaisse.
Rincez ensuite à l'eau claire puis sechez avec un chiffon.

Les pièces en acier inoxydable sur les tablettes ne passent pas au lavevaisselle.

Eliminez les bandeaux ou lisérés avant de mettre les tablettes dans le lave-vaissette.

Les pieces suivantes ne sont pas au lave-vaisse:

• les baguettes en inox
• tous les tiroirs et couvercles des ti-roirs (selon modele)
• la grille de rangement (suivant le modele).
  Nettoyez ces accessoires à la main.

Les pièces suivantes sont au lave-vais-selle :

La température du programme du lave-vaisselle choses ne peut excéder 55^

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomatoes ou le ketchup sont susceptibles de se décolorer au lave-vaisselle.

Ce phénomène n'altère en rien la robustesse des éléments concernés.

• le cale-bouteilles, le casier à œufs, le bac à glaçons (fournis en fonction du modele)
• les casiers porte-bouteilles et les balconnets situés dans la porte ;
• les clayettes (sans les baguettes)
  Nettoyez régulierement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage pousse s'écouler sans problème.
  Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyer le joint de porte

Risque de dommages dû à un nettoyage incorrect.

L'entretien du joint de porte avec des grasses ou des huiles, peuvent prendre le joint poreux.

Ne traitez jamais le joint de la porte avec des huiles ou des graisses.

Nettoyez régulierement le joint à l'eau claire uniquement puis séchez-le soignexeusement à l'aide d'un chiffon.

Nettoyer les ouvertures d'áraison

Les dépôts de poussière augmentent la consommation énergétique.

Nettoyez régulierement la grille d'aération à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire par ex. la Brosse à meuble des aspirateurs Miele).

Après le nettoyage

Replacez tous les éléments dans l'appareil.
Rebranche l'appareil frigorifique puis mettez-le en marche.
Activez la fonction SuperFroid pendant un certain temps afin de refroidirrapidement la zone de férigération.
Déposez les alimentés dans la zone de réfrigération, puis reférer que la porte.
- Remettez les produits surgelés dans le compartment de congélation lorsque la température est assez BASSE.

Remplacer le filtré à charbon actif

Le filtré à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre "Description de l'appareil", paragraphe "Accessoires").

Remplacez le filtrte anti-odeurs situé dans le support tous les 6 mois environ.

Vous pouvez vous procurer des filtres anti-odeurs KKF-RF chez votre revendeur, après du service après-vente Miele ou sur la boutique en ligne Miele.

Remarque: Le support et le filtrte anti-odeurs sont adaptés au lave-vaissette.

Retirez le support du filtrre anti-odeurs de la tablette en tirant vers le haut.

Les filtres anti-odeurs installés ne peuvent pas toucher la paroi arrêté de l'appareil, car ils peuvent coller à cette dernière en raison de l'humidié.

Placez correctement les nouveaux filtrés anti-odeurs dans le support de sorte qu'ils ne dépassent pas du bord du support.

Sortez les deux filtres anti-odeurs puis placez-en deux nouveaux dans leur support, bordure vers le bas.

Replacez le logement des filtres au centre de la cordure arrêté d'une tablette jusqu'à ce que vous entendiez un déclic.

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au SAV.

Les tableaux suivants vous aideront à déceler la cause d'un début ou d'une anomalie et à y remédier.

En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid.

Problème	Cause et solution
L'appareil ne produit pas de froid, l'éclairage interieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est éteint.	L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique -Ф. ■ Allumez l'appareil.
	La fiche d'alimentation n'est pas correctement branche dans la prise. ■ Branchez la fiche de l'appareil dans la prise. Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique -Ф - s'affiche.
	Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil frigorifique, la tension domestique ou un autre appareil sont défectueux. ■ Contactez un électricien ou le service après-vente.
Le comprésur fonctionne en continu.	Il n'y a pas d'anomalie. Pour économiser de l'énergie, le dispositif de réfrigération tourne au ralenti lorsque les besoin sont moindres. La durée de fonctionnement du comprésur augmente en conséquence.
Le compresseur fonction de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop BASSE.	Les fentes d'aération et de ventilation dans l'armoire sont obstruées ou empoussiérées. ■ Ne recouvre pas les fentes d'aération et d'évaluation de l'air. ■ Éliminez régulièrement la poussière des fentes d'aération et de ventilation.
	Les portes ont été ouvertes trop souvent ou vous avez congesté de grosses quantités d'aliments frais. ■ N'ouvrir la porte de l'appareil/la porte du comparti-ment de congélation que si nécessaire et aussi brièvement que possible. La température se règle automatiquement de nouveau sur la valeur sélectionnée.
	La porte de l'appareil et/ou la porte du compartment de congélation ne sont pas bien fermées. Il se peut qu'une épaissse couche de glace se soit formée dans le compartment de congélation. ■ Fermez les portes de l'appareil. La température se règle automatiquement de nouveau sur la valeur sélectionnée. Si une couche épaissse de glace s'est déjà formée, la production de froid diminue, ce qui fait augmenter la consommation d'énergie. ■ Dégivrez le compartment de congélation puis net-toyez-le.
	La température ambiente est trop élevé. Plus la température ambiente est élevé, plus le temps de fonctionnement du compresseur augmente. ■ Veuillez consulter les instructions figurant dans le chapitre "Instructions de montage - Lieu d'installation".
	L'appareil n'a pas été correctement encastré dans la niche. ■ Tenez compte des remarques aux chapitres "Installation, Encastrement de l'appareil".
Le compresseur fon-citionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop BASSE.	La température de l'appareil est régée sur une valeur trop BASSE. ■ Corrigez les réglages de température.
	La porte du compartment de congélation (selon modèle) n'est pas correctement fermée. ■ Contrôlez si la porte du compartment de congélation (selon modèle) ferme correctement.
	Une importante quantité d'aliments a été mise à congefer en même temps. ■ Suivez les indications du le chapitre “Congélation et conservation”.
	La fonction SuperFroid est encore enclenchée. ■ Pour économiser de l'énergie, vous pouvez désac-tiver la fonction SuperFroid plus tout que prévu : Appuyez sur la touche SuperFroid.
Le compresseur fon-citionne de moins en moins souvent et de moins en moins long-temps, la température à l'intérieur de l'appareil frigorifique augmente.	Ceci n'est pas une erreur. La température est trop élevé. ■ Corrigez les réglages de température. ■ Contrôlez de nouveau la température 24 h plus tard.
	Les alimentés congélés commencer à déconceler. La température ambiente est inférieure à la tempéra-ture admise pour cet appleil frigorifique. Le compresseur s'enclença meins souvent lorsque la température ambiente est trop BASse. La tempéra-ture du compartment de congélation risque d'aug-mentation de trop. ■ Suivez les indications du chapitre “Installation”, section “Instructions de montage – Lieu d'installa-tion”. ■ Augmentez la température ambiente.
La LED située à côté du compresseur, à l'arrière, au bas de l'appareil fri-gorifique, clignote (se-lon le modèle).L'électronique du com-presseur est équipée d'un affichage de fon-tionnement et de té-moins de contrôle LED de diagnostic d'anomalie.	Levoyant de contrôle clignote plusieurs fois toutes les 5 secondes.Iy a une anomalie.Contactez le service après-vente.
	Levoyant de contrôle clignote régulièrement toutes les 15 secondes.II n'y a pas d'anomalie. Le clignotement est normal.

Messages affichés

Message	Cause et solution
Le symbole ⋅ s'allume à l'écran. Il est impos-sible d'éteindre l'ap-pareil frigorifique.	Le verrouillage est activé. ■ Désactivez le verrouillage (voir chapitre “Autres ré-glages”, section “Activer/désactiver le verrouil-lage").
Le symbole ⋅ s'allume à l'écran, l'appareil ne produit pas de froid bien que les com-mandes de l'appareil et l'éclairage interieur continuant de fonction-ner.	Le mode expo est activé. Il permet aux revendeurs deprésenter l'appareil sans que l'appareil ne pro-duise de froid. Ce réglage n'a aucune utilisé pour le particulier. ■ Demandez au service après-vente comment dé-sactiver le mode exposition.
L'écran affiche "F0 à F9".	Une anomalie s'est produit. ■ Contactez le service après-vente.

L'éclairage interieur ne fonctionne pas.

Problème	Cause et solution
L'éclairage interieur ne fonctionne pas.	L'appareil n'est pas allumé. ■ Allumez l'appareil.
	Lorsque la porte de l'appareil reste ouverte, l'éclairage interieur s'éteint automatiquement après environ 15 minutes en raison de la surchauffe. Si ce n'est pas le cas, cette signale une anomalie technique.
	Risque d'électrocution en raison d'éléments non protégés sous tension. En retardant le cache de l'ampoule, vous pouvez toucher les parties conductrices. Ne retirez pas le cache de l'ampoule. Seul le service après-vente est habilité à replacer les am-pôules de l'éclairage LED.
	Risque de blessure par l'éclairage LED. Cet éclairage correspond au groupe de risque RG 2. Si le cache est défectueux, cela peut provo-quer des blessures oculaires. Si le cache de la lampe est défectueux, ne fixez pas directement l'éclairage à proximité immédiate à l'aide d'instruments optiques (une loupe ou simi-laire).
	Contactez le service après-vente.

Problèmes d'ordre général

Problème	Cause et solution
Le fond de la zone de réfrigération est mouil-lé.	L'orifice d'évacuation de l'eau de décongélation est obstrué. ■ Nettoyez la rigole et l'orifice d'évacuation de l'eau de décongélation
Un produit congélé reste figé par le gel.	L'emballage des alimentés n'était pas sec lors du rangements dans le congélateur. ■ Décollez-le avec un objet plat et non pointu, un manche de cuillère par exemple.
Les parois externes de l'appareil sont chaudes.	Il n'y a pas d'anomalie. La chaleur dégagée par le processus de réfrigération est réutilisée pour empêcher la formation de condensation.

Origines des bruits

Bruits normaux	Quelle est leur origine?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb, blubb....	Les gargouillements ou les renronnements viennent du fluide réfrigérant qui passé dans les conduits.
Clic...	Les cliquetis sont audibles lorsque le thermostat enclenché ou arrêté le moteur.
Crac...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
Ne pas oublier que les bruits de moteur et de circulation dans le circuit frigori-fique ne peuvent pas être évités !

Bruits	Cause et solution
Claquement,clinquètement	L'appareil frigorifique n'est pas nivélé. Ajustez-le à l'aide d'un ni-veau à bulle. Utilisez pour ce faire les pieds régiables situés sous l'appareil frigorifique ou utilisez des cales.
	L'appareil frigorifique est en contact avec d'autres meubles ou d'autres apparêls. Éloignez-le.
	Des tiroirs ou des clayettes bougent ou coincent. Contrôlez les pieces amovibles et replacez-les correctement le cas échéant.
	Des bouteilles ou des recipients se touchent. Déplacez-les légè-rement afin qu'ils ne se touchent plus.
	Le cable de transport se trouve encore au dos de l'appareil. Œtez-le.

Contact en cas d'anomalies

Si vous n'arrivez pas à éliminer les anomalies vous-même, adressez-vous à votre revendeur Miele ou au SAV Miele.

Les numéroes de téléphone du SAV Miele sont indiqués à la fin de ce document.

Veuillez indiquer au SAV le nom du modulo et le numero de fabrication. Ces deux indications figurent sur la plaque signalétique.

La plaque signalétique est située à l'intérieur de l'appareil.

Garantie

La durée de garantie est de 2 ans.

Pour plus d'informations reportez-vous aux conditions de garantie fournies au+. près du service après-vente Miele.

Instructions de montage

Risque de dommages et de bles-sures dû à l'inclinaison de l'appareil frigorifique !

L'appareil frigorifique est très lourd et a tendance à basculer vers l'avant, lorsque la porte de l'appareil est ouverte.

Laissez la ou les portes(s) de l'appareil fermée(s) jusqu'à ce que l'appareil soit monté et installé dans la niche d'encastrement conformément au mode d'emploi et aux instructions de montage.

Risque d'incendie et dommages causés par des apparéils émettant de la chaleur.

Les apparèils émettant de la chaleur peuvent s'enflammer etmettre le feu à l'appareil frigorifique.

L'appareil frigorifique ne doit pas etre encastré sous le plan de cuisson.

Risque d'incendie et degats dus aux flammes non recouvertes.

Les flammes non recouvertes peuventmettre le feu à l'appareil frigorifique.

Tenez les flammes non recouvertes, par ex. une bougie, loin de l'appareil frigorifique.

Combinaisons side-by-side

En principe, il est déconseilé de superposer des apparèils frigorifiques ou de les installer côte à côte, afin d'évit ter la formation d'eau de condensation entre les apparèils et tout dommage susceptible d'en résultat.

Cet apparéil ne doit pas être installé en combinaison "side-by-side" (côte à côte) ou superposée, car il n'est pas équipé de résistances intégrées dans les parois laterales.

Lieu d'installation

Choisissez une piece très peu humide que vous pouvez aérer facilement.

Au moment deCHOISIR le lieu d'installation, gardez à l'esprit que la consommation energetique de I'appareil augmente lorsqu'il est a proximite immedi-diate d'un chauffage, d'une ciusiniere ou de toute autre source de chaleur. Evitez egalement une exposition directe au soleil.

Plus la température ambiente est élevée, plus le compresseur doit fonctionner longtemps et plus l'appareil consomme d'énergie.

Lors de l'installation de l'appareil, contrôle egalement les points suivants :

• La prise ne doit pas se trouver derrière l'appareil et doit rester accessible en cas d'urgence.
• La prise et le cable réseau ne doit pas toucher le dos de l'appareil frigorifique, car les vibrations de l'appareil frigorifique risqueraient de les endommager.
• Évitez également de brancher d'autres appareils sur des prises installées au dos de cet apparéil frigorifique.

Risque de dommages du au taux d'humidité.

Lorsque l'air est très humide, de la condensation peut se former sur les parois extérieures de l'appareil et entraîner la formation de corrosion.

Installez l'appareil frigorifique dans une piece suffisamment aérée à l'abri de l'humidité et/ou climatisée.

Une fois l'installation effectuee, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil frigorifique a ete instalé conformément au mode d'emploi et instructions de montage.

Classe climatique

L'appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiente). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique.

Classe clima-tique	Température am-biante
SN	+10 à +32 °C
N	+16 à +32 °C
ST	+16 à +38 °C
T	+16 à +43 °C

Une température ambiente plus BASSE augmente la durée d'arrêt du compresseur. Il est possible que la température à l'intérieur de l'appareil frigorifique augmente excessivement, ce qui peut provoquer des dommages.

Aération et évacuation d'air

Si les consignes concernant les fentes d'aération et d'évacuation de l'air ne sont pas respectées, le comprisseur se met en marche plussoon vent et plus longtemps.

La consommation d'énergie augmente, de même que la température de fonctionnement du compresseur, ce qui risque d'endommager le comprateur.

Respectez impératifement les consignes concernant les fentes d'aération et d'évacuation de l'air.

L'air présente sur la face arrière de l'appareil a tendance à se rechauffer. La niche d'encastrement doit donc être concise de manière à ce que l'aération et l'évacuation d'air puisent se faire de façon optimale (voir chapitre "Cotes d'encastrement"):

• L'entrée d'air ① se fait par le socle et l'évacuation de l'air ② par le haut, dans la partie arrête du meuble de cuisine.

• Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arrête de l'appareil.

• Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm² afin que l'air chaud puisse s'évacuer sans problème.

Si you souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200~cm^2 .Le passage libre de 200~cm^2 résultat de la somme des sections d'ouverture dans la grille.

• Important! Plus les fentes d'áération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes d'aération et d'évacuation d'air ne doivent jamais être recouvertes niobstruées.De plus,elles doivent être régulièrement dépoussiérées.

Fente supérieure d'évacuation de l'air

Vous pouvez installer la fente supérieure d'évacuation de l'air à plusieurs endroits :

① directement au-dessus de l'appareil frigorifique avec une grille d'aération (passage libre d'au moins 200 cm²)
② entre le meuble de cuisine et le pla-fond
③ dans un faux-plafond

Portedu meuble

Espace horizontal et vertical

L'épaissur, le rayon au bord de la portedu meuble ainsi que l'espace péripérisque (horizontal et vertical) sont définis par l'agencement esthétique de votre cuisine.

Par conséquent, respectez impérativement :

- Espace horizontal

L'espace entre la portedu meuble et la portede l'armoire qui se trouve au-dessus ou en dessous doit mesurer au moins 3 mm.

- Espace vertical

Si I'espace entre la porte du meuble de I'appareil frigorifique et de la fa-cade adjoiningente cote charriere ou de la partie laterale verrouillable est trop petit, il existe un risque de collision avec la facaade du meuble/la partie laterale lors de I'ouverture de la porte de I'appareil frigorifique.

L'espace doit être adapté en fonction de l'épaissur et du rayon aux bords de la porte du meuble.

Tenez compte de ce point lors de la planification de la cuisine ou du remplacement de l'appareil frigorifique en déterminant une solution d'encastrement adaptée.

Épaisseeur de la portedu meubleA [mm]	Espace X [mm] pour différents rayons aux bords B
	R0	R1,2	R2	R3
≥ 16 - 19	min. 3
20	5	4	4	3,5
21	5,5	5	4,5	4
22	6,5	6	5,5	5

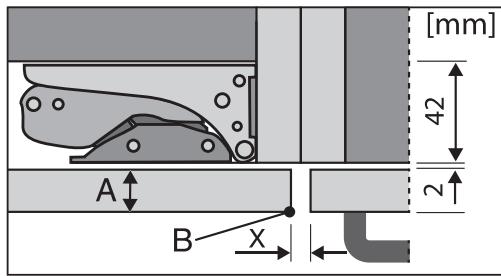

Façade de meuble de cuisineAdjacente

A = épaissieur de la façade du meuble

B = rayon aux bords

X = espace

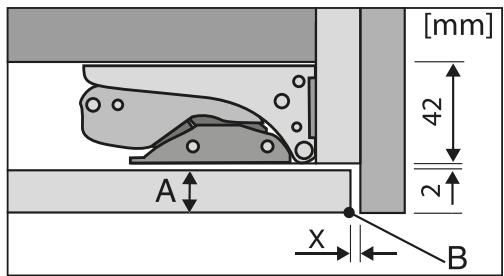

Partie lateraleverrouillable

A = épaisseur de la façade du meuble

B = rayon aux bords

X = espace

Remarque: Montez une entreose entre le corps du meuble et la partie latérale pour creer un espace de la largeur correspondante.

Poids de la porte du meuble

Risque de dommages à cause de porte de meuble trop lourde.

Le montage de porte de meuble dont le poids dépasse la limite admissible risque d'endommager les charnières et de provoquer un dysfonctionnement.

Vérifiez préalablement au montage que le poids de la porte ne dépasse pas la limite admissible :

Appareil

Poids max. de la porte du meuble en kg

K 32222 i, K 32223 i 17

K 32242 iF, K 32243 iF 17

K 33222 i 17

K 34222 i, K 34223 i 17

K 34242 iF, K 34243 iF 17

Montage de portes de meuble volumineuses ou à plusieurs volets

Un jeu de montage et/ou une paire supplémentaire de cornières de fixation sont disponibles auprès du service après-vente ou dans le commerce spécialisé.

Avant l'encastrement de l'appareil

Avant d'installer l'appareil frigorifique, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil frigorifique et retirez le ruban adhésif a l'extérieur de la porte de l'appareil.
Ne démontez enaucun cas les pieces suivantes de la face arriere de I'appareil:

• Les pieces d'écartement (selon le modele). Elles obligent à respecter l'espace requis entre le dos de l'appareil et le mur.
• Les sachets qui se trouvent sur la grille métallique (échangeur thermique) (selon le modèle).
  Ils sont importants pour le fonctionnement de l'appareil frigorifique. Leur contenu est non toxique et sans danger.
  Enlevez le passecable situé sur la face arriere de l'appareil.

Ouvrez la porte de l'appareil et retirez la protection de transport rouge (1) (en fonction du modulo).

L'ancien apparéil avait-il un另一种 type de charnière ?

Si vous ancien apparéil était doté d'un autre type de charnières, vous pouze quand même utiliser la porte du meuble. Pour ce faire, démonzez toutes les ferrures de l'armoire. Vous n'en avez plus besoin, car la porte du meuble va être montée sur la porte de l'appareil. Vous pouze vous procurer toutes les pièces nécessaires auprès du service après-vente.

Façade inox

(selon modele)

Si l'ancien apparéil représentait un autre type de charnières et si vous ne pouvez/souhaitez plus utiliser l'ancienne porte ou si la porte de l'armoire n'est plus utilisable pour une raison quel-conque, vous pouvez la replacer par une façade inox.

Renseignez-vous auprès du service après-vente pour obtenir une telle façade en inox.

Dimensions d'encastrement

• La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastrable corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

	Hauteur de niche [mm]A
K 32222 i, K 32223 i	874-890
K 32242 iF, K 32243 iF	874-890
K 33222 i	1.024-1.040
K 34222 i, K 34223 i	1.220-1.236
K 34242 iF, K 34243 iF	1.220-1.236

Limiter l'angle d'ouverture de la porte de l'appareil

Les charnières de portes sont régées au départ à l'usine afin que la porte puisse être ouverte largement.

Si l'angle d'ouverture de la porte de l'appareil doit être limité pour certains raisons, il peut être régle sur les charnières.

Si la porte de l'appareil se cogne contre un obstacle à chaque fois que vous l'ouvre, nous recommendons d'en limiter l'angle d'ouverture à 90^ .

Les chevilles réduisant l'angle d'ouverture de la porte doivent être montées avant l'encastrement de l'appareil frigorifique.

Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est maintainant limite a 90^

Régler la force de ressort de la porte

Si vous souhaitez qu'à l'ouverture, la porte soit amortie et qu'elle s'ouvre de façon plus douce, vous avez la possibilité d'augmenter la force de ressort de la porte :

Régler les charnières de porte avec une clé hexagonale.

La porte ne doit pas pouvoir s'ouvrir en grand :
Tournez le clé hexagonale dans les sens horsaire.

La charnière est désormais plus serrée et la porte ne s'ouvre plus en grand.

La portodoit pouvoir s'ouvrir en grand:
Tournez la clé hexagonale dans les sens antihoraire.

La charnière est désormais moins serrée et la porte s'ouvre plus facilement.

Inversion du sens d'ouverture de porte

Ne procédez à cette opération qu'avoc l'aide d'une autre personne.

Votre appeareil frigorifique est livre avec une ouverture à droite. Si vous souhai-tez une ouverture à gauche, vousdezvez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

Ouvrez la porte de l'appareil.
Retirez le balconnet de rangement / le balconnet à bouteilles de la porte de la zone de l'appareil.

Décrochez les caches ①, ② et ③.

Desserrez un peu les vis 4 et 5 sur les charnières.
Décalez la porte ⑥ vers l'extérieur et décrochez-la.

Desserrez totalement la vis ④.
- Placez l'élement de fixation ⑦ sur le côte opposé, et visse légèrement les vis ④.
Dévissez entièrement les vis ⑤, et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

enlevez les chevilles des charnières par le haut.

Montage de la porte

Posez la portedemontée de l'appareil sur une surface stable, la face exterieure tournée vers le haut.

Risque de blessure!

Ne repliez pas les charnières.

Dévissez et retirez les vis ⑧.
Placez les charnières en diagonale ⑨.

■ Glissez la porte de l'appareil ⑥ sur les vis pré-installées ④ et ⑤, et serrerez les vis ④ et ⑤.
■ Encliquetez les caches ①, ② et ③.

■ Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

Changer le côté de la porte du compartiment de congélation

Ouvrez la porte du compartment de congélation ③.
Rabattez vers le bas le cache du support-palier ①.
- Dévissez le support-palier ②, et retirez la porte du compartment de congélation ③ en même temps que le support-palier.
Dévissez l'élement de fermeture ④.

• Placez l'élement de fermeture ④ tourné à 180^ sur le côte opposé et vissez-le.
  Obturez les trousslibérésa l'aide des caches fournis ⑤

• Remettez en place par le haut ⑥ le support-palier ② en même temps que la porte du compartment de congélation ③ et vissez le support-palier ② à demeure.
  Rabattez le cache du support-pa-lier ①.

Encastrement de l'appareil

Faites appel à une deuxième personne pour installer l'appareil frigorifique.

• Ne montez l'appareil frigorifique que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal.
  Assurez-vous que les armoires intégrées ne risquent pas de basculer.

Ajustez le meuble de cuisine à l'aide d'un niveau à bulle. Les côtés de la niche doivent former un angle de 90^ , faute de quoi la porte du meuble ne couvrira pas ses quatre coins correctement.
Vou des instructions relatives aux fentes de ventilation et d'aération (voir chapitre "Installation", paragraphe "Instructions de montage").

Vous aurez besoin des outils suivants pour le montage de l'appareil frigorifique :

Vou aurez besoin des éléments de montage suivants :

Tous les éléments de montage sont identifiés par des chiffres. Vous retrouvrez ces mêmes chiffres d'identificaiton des pieces de montage dans les différentes étapes de montage.

• pour l'encastrement de l'appareil frigorifique dans la niche :

• Ces éléments ne sont joints qu'aux apparèils d'une hauteur de niche de 140 cm et plus.

• Le nombre dépend de la hauteur de la niche ; nombre max. pour une hauteur de niche de 140 cm et plus (contient également des pieces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets)

- pour le montage de la porte de l'appareil :

** Le nombre dépend de la hauteur de niche. Contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets.

Toutes les étapes de montage se rapportent à un apparil frigorifique avec charnières à droite. Si vous avez inversé la fixation de la porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

Préparer l'appareil frigorifique

Posez l'appareil frigorifique juste devant la niche du meuble de cuisine.

• Placez les pattes du bandeau d'ajustement ① depuis l'avant dans les supports de l'ergot.

Si l'appareil frigorifique est équipé d'une ouverture de porte gauche, introduisez les languettes dans l'ouverture droite du support de tige.

Risque d'endommagement de l'équre de fixation avec cache.

Le cache de l'équre de fixation peut être facilement détached.

Fermez toujours immédiatement le cache de l'équerre de fixation.

Vissez les équères de fixation ② légèrement avec les vis à tête hexagonale ③ sur les trous préalablement forés dans la porte de l'appareil.

Remarque: Vissez une paire d'équres de fixation après la poignée de la porte.

Fermez les caches.
■ Insérez l'appareil frigorifique aux deux tiers dans la niche d'encastrement. Ce faisant, veillez à ne pas coincer le cable de raccordement réseau.

Remarque: En attachant un bout de filcelle à la fiche, vous "rallongez" ainsi le cable d'alimentation pour faciliter l'insertion de l'appareil.

Faites passer le cable de raccordement à travers le meuble de cuisine en tirant l'autre extrémité de la ficelle, afin de raccorder facilement l'appareil frigorifique une fois encastré.

Uniquement pour les parois demeuble d'une épaisseur de 16 mm :

Fixez les écarteurs ④ et ⑤ à droite sur les charnières.
Ouvrez la porte de l'appareil.

Enlevez le cache ⑥.
Vissez la piece de fixation ⑦ à l'aide des vis ⑧ sans serrer.

Remarque: Ne serrez pas les vis à démeure, de sorte que la piece de fixation puisse encore coulisser.

Placez la piece de fixation ⑨ sur l'équerre de fixation ⑩
Vissez sans serrer l'équerre de fixation ⑩ à l'aide des vis ⑪.

Remarque: Ne serrez pas les vis à démeure, de sorte que la pièce de fixation puisse encore coulisser.

Retirez le film de protection du ruban adhésiF 12.
■ Collez le ruban adhésif ⑫ à l'avant sur le côté de l'appareil sur lequel la porte s'ouvre.

1. Placez le ruban adhésif au niveau de la partie inférieure de l'élement de fixation du haut.
2. Collez-le sur toute sa longueur.

Encastrer l'appareil frigorifique

Si l'appareil frigorifique est encastré trop profondement dans la niche, la porte de l'appareil risque de ne pas pouvoir fermer correctement une fois la porte du meuble montée. Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie.

Encastrez l'appareil frigorifique dans la niche d'encastrement jusqu'à obtenir un écart péripérisque de 42 mm par rapport aux arêtes avant des pa- rois laterales du meuble.

Glissez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équcherres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.
- Pour les parois de meuble d'une épaissur de 16 mm :

les écarteurs touchent en haut et en bas le rebord avant de la paroi latérale du meuble.

• Pour les parois de meuble d'une épaissur de 19 mm :

les rebords avant des charnières en haut et en bas sont alignés avec le rebord avant de la paroi latérale du meuble.

Cela permet de maintainir un écart péri-phérique de 42 mm par rapport aux arêtes avant des parois laterales du meuble.

Important pour les meubles avec éléments de butée de porte (par ex. cames, joints d'étanchéité, etc.). Il faut tener compte des dimensions des éléments de butée de porte. Vérifiez qu'un écart pérophérique de 42 mm est maintainu par rapport aux arêtes avant des éléments de butée de porte.

Tirez l'appareil frigorifique vers l'avant en fonction de ces dimensions.

Remarque: Si possible, retirez les éléments articulés de la porte et glissez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équcherres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.

Ajustez l'appareil frigorifique des deux côtes pour qu'il soit droit, en vous servant des pieds régables, à l'aide de la clé anglaise jointe.

Fixer l'appareil frigorifique dans la niche

Poussez l'appareil frigorifique contre la paroi du meuble, côté charnières.
Afin de relier l'appareil frigorifique au meuble, vissez les vis pour agglomeré ré en haut et en bas à travers les éclisses des charnières.

■ Faites glisser les équerres de fixation desserrées jusqu'ou la paroi du meuble.
Fixez l'équerre de fixation ⑩ à l'aide de la vis ⑮ sur la paroi du meuble.

Remarque: Percez le trou au préalable.

L'appareil frigorifique ne doit pas glisser vers l'arrière, sinon la distance circonférantielle de 42 mm ne sera pas respectée.

Maintenez avec vos pouces le contre-angle espacé contre la paroi du meuble pendant que vous vissez.

Fixez l'équre de fixation ⑦ à l'aide des vis ⑥ sur la paroi du meuble.
Remarque: Percez les trough au prétable.
Resserrez bien les vis 8 et 11.

Détachez les extrémités qui dépassent des équcherres de fixation.
Vous n'en aurez plus besoin et pouvez lesmettre au rebut.
Posez les caches respectifs ⑥ et ⑰ sur les équérres de fixation.

Uniquement pour un apparéil frigori-fique d'une hauteur de niche de 140 cm ou plus

Pour une sécurité supplémentaire, glissez les entreprises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil frigorifique :

Commencez par fixer la poignée 18 à l'un des rails de stabilisation 19.
Introduisez le rail de stabilisation 19 le plus loin possible dans le canal de passage. Retirez maintainant la poignée 18 et montez-la sur l'autre rail de stabilisation fourni que vous introduirez également dans le canal.

Remarque: Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil frigorifique par la suite.
Fermez les portes de l'appareil.

Montage de la porte du meuble

Le bord supérieur de la porte du meuble doit se trouver à la même hauteur que les portes des meubles adjacent.

La porte du meuble doit être montée à l'horizontal et sans tension.

Le chapitre suivant décrit le montage de la porte de meuble d'une épaisseur de façade de meuble de 16 à 19 mm.

En Usine, un écart de 8 mm est prévu entre la porte de l'appareil et la travers de fixation. Contrôlez la distance et ajustez-la si nécessaire.
Glissez les supports de montage 20 à la hauteur de la porte du meuble : le rebord inférieur X des supports de montage doit se situer à la même hauteur que le bord supérieur de la porte du meuble à monter (symbole ▲).

Remarque: À l'aide de la façade du meuble, poussez les supports de montage à la hauteur des portes des armoires avoirnantes.

• Dévissez les écrous (21) et enlevez la travers de fixation (22) avec les supports de montage (20).

Posez la porte du meuble sur une surface stable, la face extérieure tournée vers le bas.

A l'aide d'un crayon, tracez une fine ligne centrale sur la face interieure de la porte du meuble 23.
- Suspendez la travers de fixation ② avec les supports de montage sur la face interieure de la porte du meuble. Ajustez la travers de fixation au milieu.
Vissez la traverse de fixation à l'aide d'au moins six vis courtes pour aggloméré (24). (N'utilise que quatre vis sur le bord avec les portes à caisson).

Remarque: Percez les trous au prétable.

Retirez les supports de montage en tirant vers le haut 25.

Retournez les supports de montage, puis insérez-les complètement dans les fentes centrales de la traverse de fixation (solution de rangement).

Poussez la protection latérale 26 sur l'entreose de fixation en face du côté des charnières.
Tournez la porte du meuble et fixez la poignée (si nécessaire).

Ouvrez la porte de l'appareil.

Suspendez la porte du meuble sur les boulons d'ajustage ⑦.
Vissez les écrous ② sans trop serrer sur les boulons d'ajustage.

Ajuster la position de la porte

Vérifiez la distance entre la porte du meuble et les portes des meubles avoisinants. L'espace doit être identique partout.

X: réglage par rapport aux côtés

Déplacez la portedu meuble.

Y: réglage de la hauteur

Un écart de 8 mm est prévu entre la porte de l'appareil et la travers de fixation. Ne réglez cet intervalle que dans la plage indiquée.

Tournez les chevilles d'ajustage 27 a l'aide d'un tournevis.

■ Serrez les écrous ② à l'aide d'une clé anglaise en maintainant les boulons d'ajustage ⑦ avec un tournevis.
Le bandeau d'ajustement ① ne doit pas dépasser. Il doit disparaître totalement dans la niche.

Ouvrez le cache de protection.
Vissez les vis ②8 dans les trous de fixation ②9.

Remarque: Percez les trous au prétable.

Risque d'endommagement de l'équerre de fixation avec cache. Le cache de l'équerre de fixation peut être facilement détached. Fermez toujours immédiatement le cache de l'équerre de fixation.
Fermez la porte.

Z: réglage en profondeur

Vérifiez la distance entre la portedu meuble et le corps de meuble. La distance doit etre d'env. 2 mm.

Desserrez les vis ③ en haut de la porte de l'appareil et les vis ③ en bas sur la cornière de fixation.
- Serrez à nouveau fermement toutes les vis.

Replacez le cache 31 jusqu'à enclenchement.
Fermez les caches des équérres de fixation.

Comment savoir si l'appareil a etecorrectement monté :

• Vérifier si la porte se ferme correctement.
• La porte ne doit pas toucher le corps du meuble.
• Le joint sur le coin supérieur côté poignée doit être bien en contact.
  Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez la porte de l'appareil. Plongez la piece dans le noir et vérifiez si de la lumière passé par les côtes de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

Raccordement électrique

L'appareil qui vous est livré, est prét à être raccordé avec un cable et une prise en monophasé 50 Hz, 220-240 V.

Prévoir un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme aux normes VDE 0100.

Afin qu'en cas d'urgence, l'appareil frigorifique puisse etre rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derriere l'appareil pour etre facilement accessible.

Si la prise n'est plus accessible après l'installation, un dispositif de sectionnement sur chaque pole doit être prévu côté installation. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (conformes à la norme EN 60335).

La fiche ainsi que le cable d'alimentation de l'appareil ne doit pas toucher l'arrière de cet apparéil, étant donné que la fiche et le cable d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez également de brancher d'autres apparèils sur des prises installées au dos de cet apparéil frigorifique.

Il est interdit d'effectuer le branchement avec une rallonge, car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne branchez pas l'appareil frigorifique sur des ilots d'onduleur utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire par exemple.

Sinon, les pics de tension peuvent se produit lors de l'activation de l'appareil frigorifique susceptibles d'entrainer une coupure de sécurité. Cela peut endommager l'électronique! De même, l'applériel frigorifique ne doit pas être utilisé avec des fiches à economie d'énergie: cela risquerait de réduire l'alimentation en énergie de l'applériel frigorifique et d'entrainer un échauffement de ce dernier.

S'il faut remplacer le cable d'alimentation, seul un électricien qualifié est habilité à le faire.

S.A. Miele Belgique

Z.5 Mollem 480

1730 Mollem (Asse)

Réparations à domicile et autres renseignements : 02/451.16.16

E-mail: [e-mail]

Internet: www.miele.be

Miele Luxembourg S.à.r.l.

20, rue Christophe Plantin

Boite postale 1011

L-1010 Luxembourg-Gasperich

Réparations à domicile et autres renseignements : 49 711 30

E-mail: [e-mail]
