Type de produit	Réfrigérateur encastrable
Capacité nette	319 litres
Dimensions approximatives	Hauteur : 177 cm, Largeur : 56 cm, Profondeur : 55 cm
Poids	70 kg
Classe énergétique	A++
Fonctions principales	Froid ventilé, contrôle de l'humidité, éclairage LED
Alimentation électrique	220-240 V, 50 Hz
Consommation d'énergie annuelle	250 kWh
Entretien et nettoyage	Intérieur facilement nettoyable, dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées Miele, réparabilité facilitée
Sécurité	Système de verrouillage de porte, alarme de température
Compatibilités	Compatible avec les cuisines encastrées standard
Garantie	2 ans, extension possible

FOIRE AUX QUESTIONS - K 34242 IF - K 34242 iF MIELE

Comment régler la température de mon MIELE K 34242 IF ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur et utilisez les flèches pour ajuster la température souhaitée entre 2 °C et 8 °C pour le réfrigérateur et entre -18 °C et -15 °C pour le congélateur.

Pourquoi mon réfrigérateur MIELE K 34242 IF fait-il un bruit inhabituel ?

Un bruit inhabituel peut être causé par un élément de ventilateur qui frotte ou par un mauvais positionnement du réfrigérateur. Assurez-vous que le réfrigérateur est à niveau et qu'aucun objet ne bloque les ventilateurs.

Comment nettoyer l'intérieur de mon MIELE K 34242 IF ?

Pour nettoyer l'intérieur, débranchez l'appareil, retirez tous les aliments et utilisez un mélange d'eau tiède et de savon doux pour essuyer les surfaces. Évitez les nettoyants abrasifs.

Mon MIELE K 34242 IF ne refroidit pas correctement, que faire ?

Vérifiez que la porte est bien fermée, que les bouches d'aération ne sont pas obstruées, et assurez-vous que l'appareil est réglé à la bonne température. Si le problème persiste, contactez le service client.

Comment dégivrer mon MIELE K 34242 IF ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Placez un récipient en dessous pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour retirer la glace.

Où puis-je trouver les pièces de rechange pour mon MIELE K 34242 IF ?

Les pièces de rechange peuvent être commandées via le site web de MIELE ou auprès de revendeurs agréés. Assurez-vous de disposer du numéro de modèle lors de la commande.

Quelle est la durée de garantie pour mon MIELE K 34242 IF ?

La durée de garantie standard est de 2 ans à partir de la date d'achat, mais il est possible d'acheter une extension de garantie. Veuillez vérifier les détails auprès de votre revendeur.

Que faire si l'écran de mon MIELE K 34242 IF clignote ?

Un écran clignotant peut indiquer un problème de température. Vérifiez si la porte est bien fermée et si les réglages de température sont corrects. Si cela continue, contactez le service client.

MODE D'EMPLOI K 34242 IF - K 34242 iF MIELE

Mode d'emploi et instructions de montage

Réfrigérateurs/congélateurs

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez d'endommager votre appareil.

Contenu

Consignes de sécurité et mises en garde.... 4

Votre contribution à la protection de l'environnement 13

Économies d'énergie 14

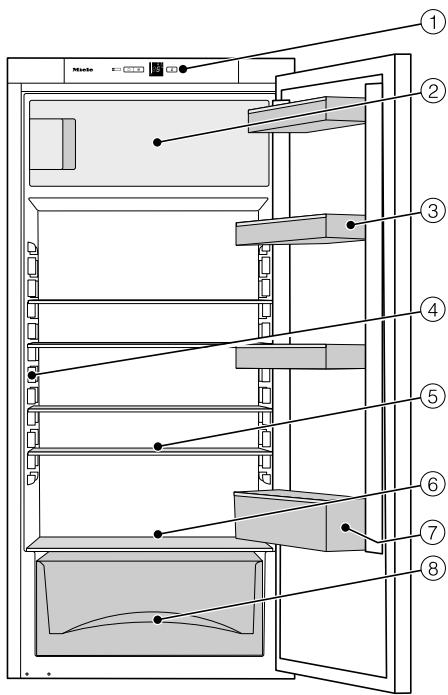

Description de l'appareil.... 17

Accessoires en option.... 19

Mise en marche et arrêt de l'appareil frigorifique.... 20

En cas d'absence prolongée.... 21

Choix de la bonne température.... 22

... dans le réfrigérateur.... 22

... dans le congélateur 22

Affichage de la température 23

Régler la température.... 23

Compartiment de congélation.... 23

Utilisation de SuperFroid 24

Fonction SuperFroid 24

Autres réglages 25

Mode réglages.... 25

Activation et désactivation du verrouillage.... 25

Conservation des aliments dans la zone de réfrigération.... 27

Les différentes zones de froid 27

Non approprié pour le réfrigérateur.... 28

Conseils pour l'achat d'aliments 28

Pour une bonne conservation des produits alimentaires 29

Aménagement intérieur 30

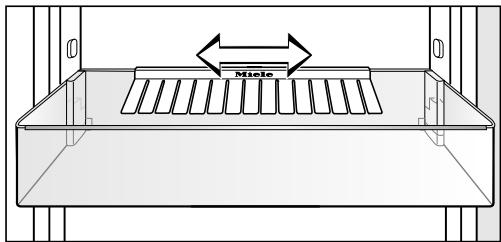

Déplacer un balconnet/un balconnet à bouteille.... 30

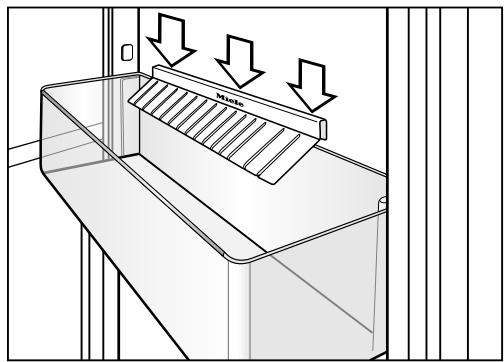

Déplacer le porte-bouteilles 30

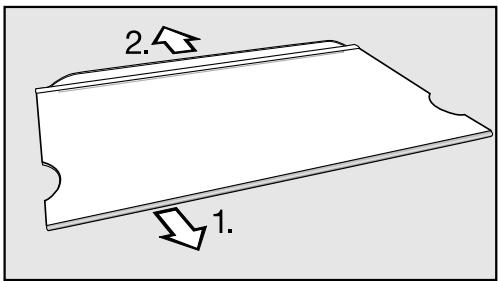

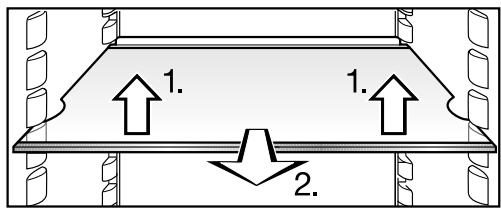

Déplacer les tablettes.... 30

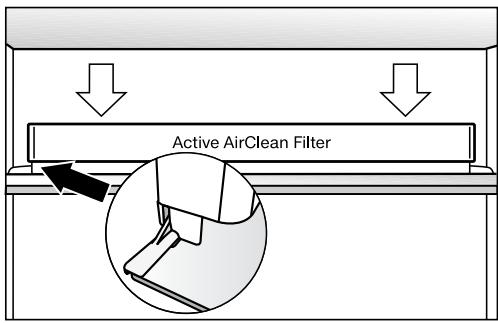

Déplacer le filtre à charbon actif 31

Congélation et conservation (selon modèle) 32

Utiliser le compartiment de congélation.... 32

Processus de congélation pour les produits frais. 32

Conservation de produits surgelés 32

Congeler des aliments.... 33

Avant la congélation.... 34

Mise en congélation 34

24 heures env. après la congélation.... 34

Durée de conservation des aliments congelés 34

Refroidissement rapide de boissons.... 35

Utiliser les accessoires.... 35

Dégivrage 36

Avant le dégivrage.... 36

Dégivrage 37

Après le dégivrage.... 37

Nettoyage et entretien 38

Conseils concernant les détergents 38

Préparation de l'appareil frigorifique au nettoyage 39

Nettoyer l'intérieur de l'appareil et les accessoires.... 40

Nettoyer le joint de porte.... 41

Nettoyer les ouvertures d'aération 41

Remplacer le filtre à charbon actif 41

Que faire si .... 43

Origines des bruits 50

Service après-vente 51

Contact en cas d'anomalies.... 51

Garantie 51

Installation.... 52

Instructions de montage 52

Combinaisons side-by-side 52

Lieu d'installation 52

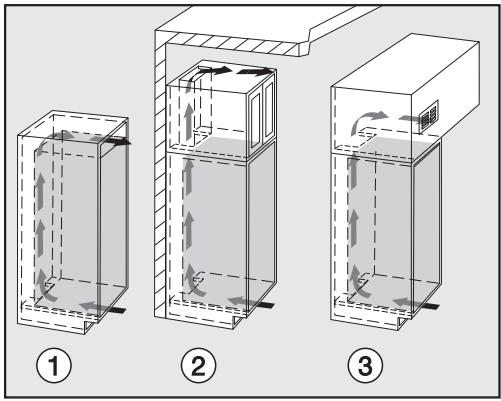

Aération et évacuation d'air.... 53

Porte du meuble 55

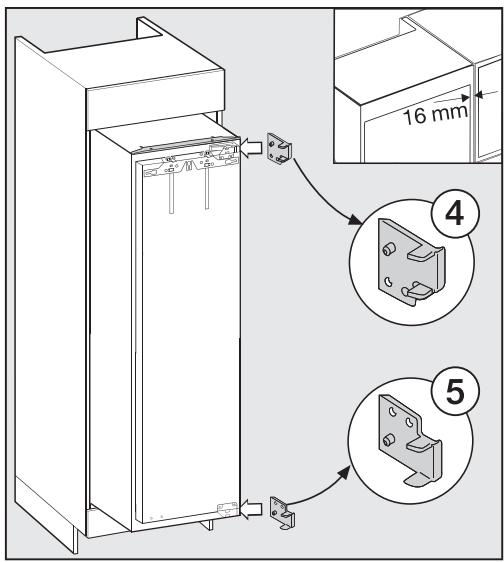

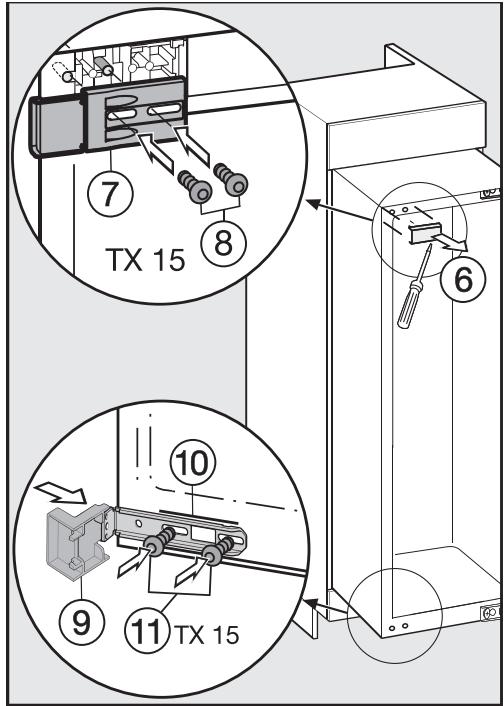

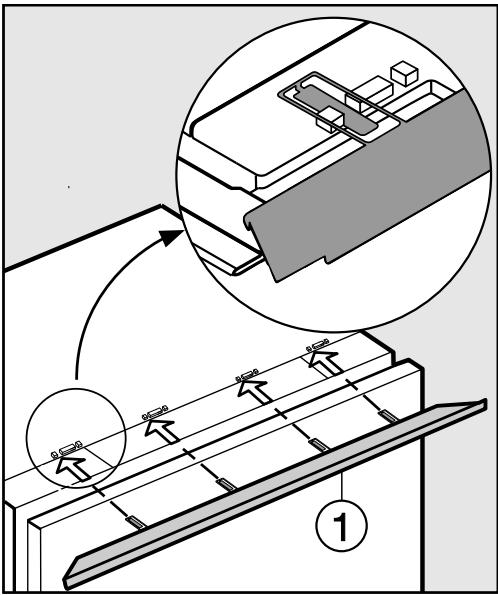

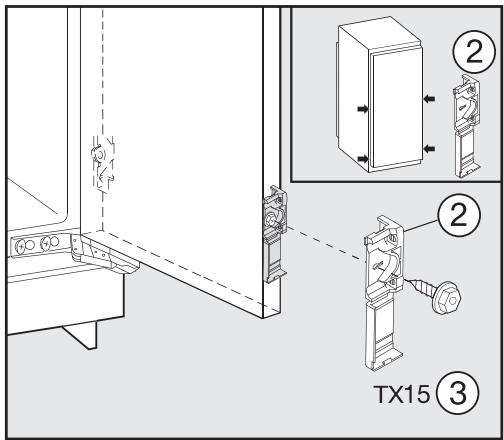

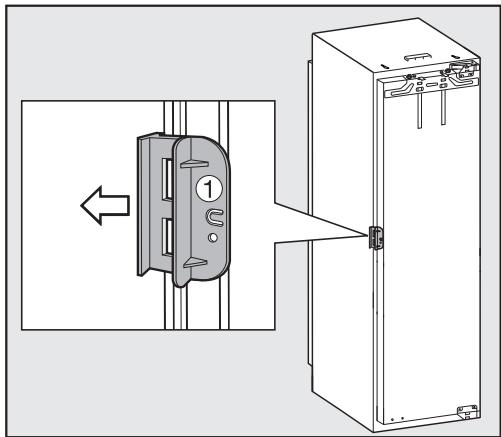

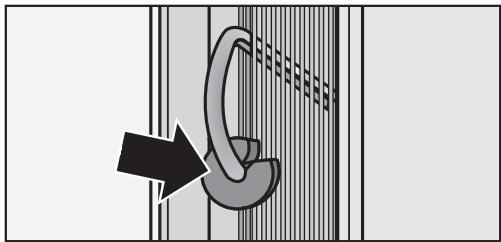

Avant l'encastrement de l'appareil 56

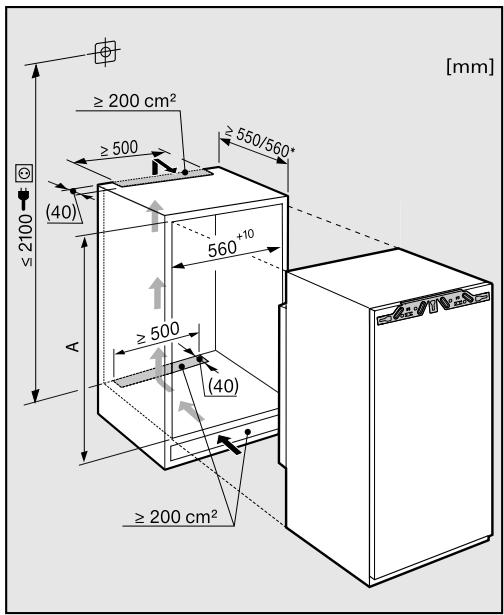

Dimensions d'encastrement.... 58

Limiter l'angle d'ouverture de la porte de l'appareil 59

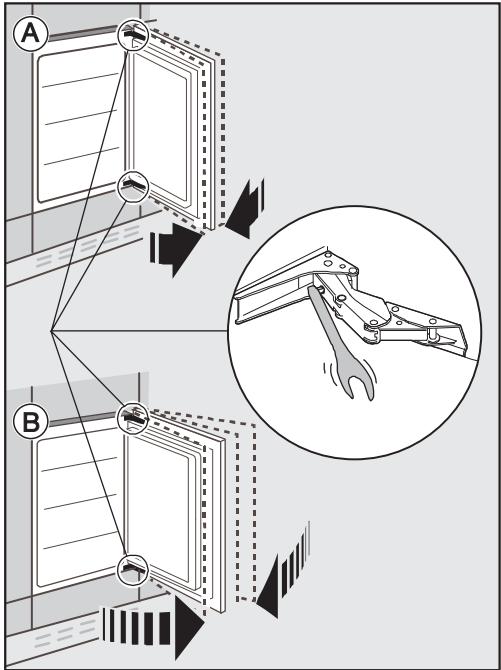

Régler la force de ressort de la porte.... 59

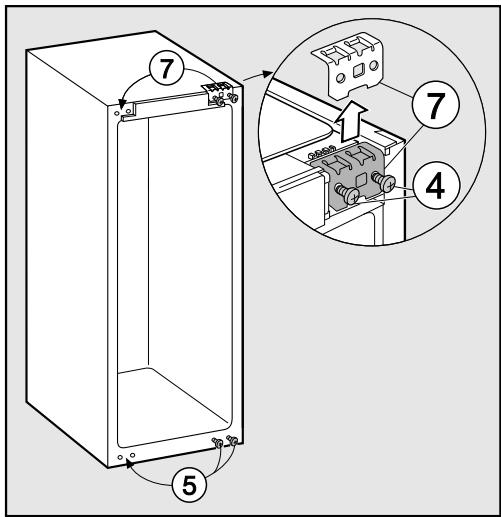

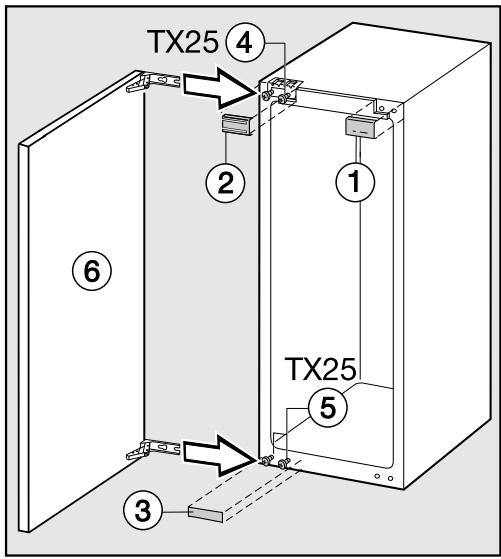

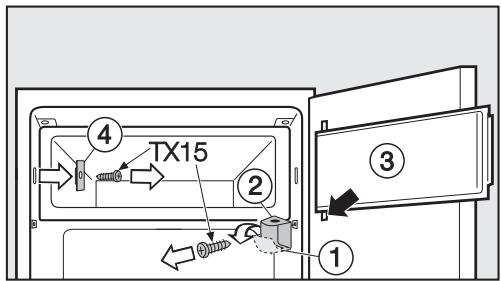

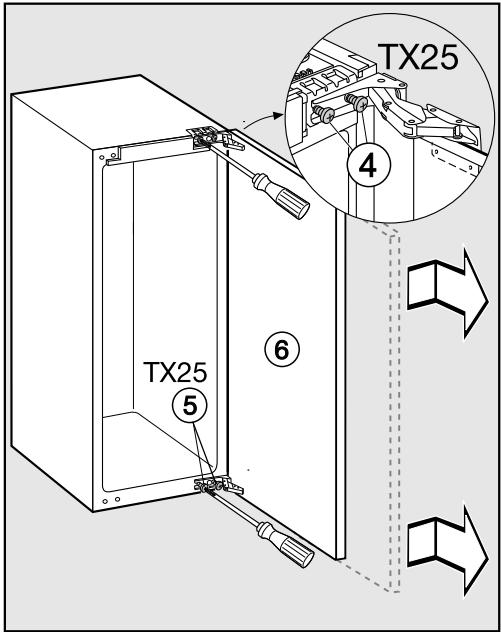

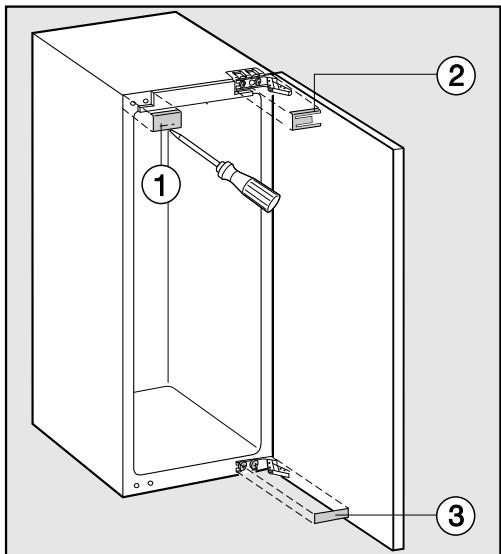

Inversion du sens d'ouverture de porte 60

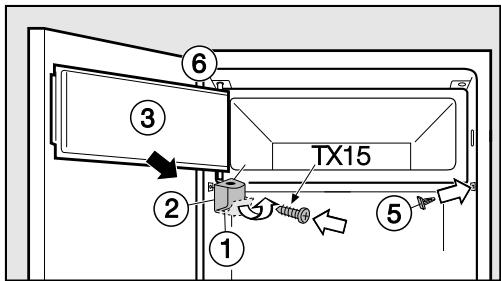

Changer le côté de la porte du compartiment de congélation 62

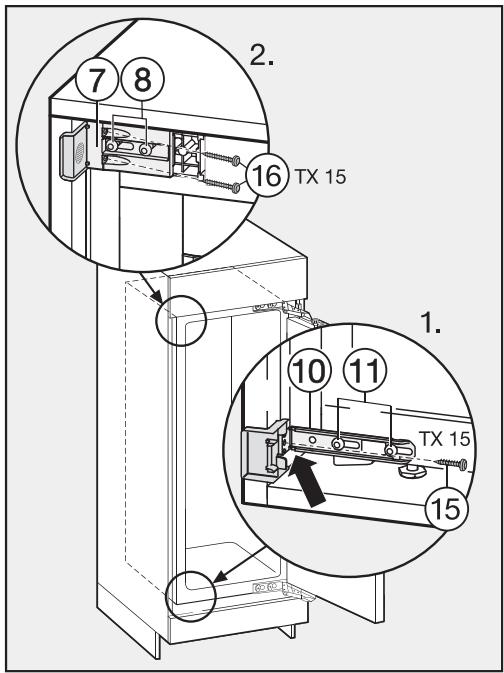

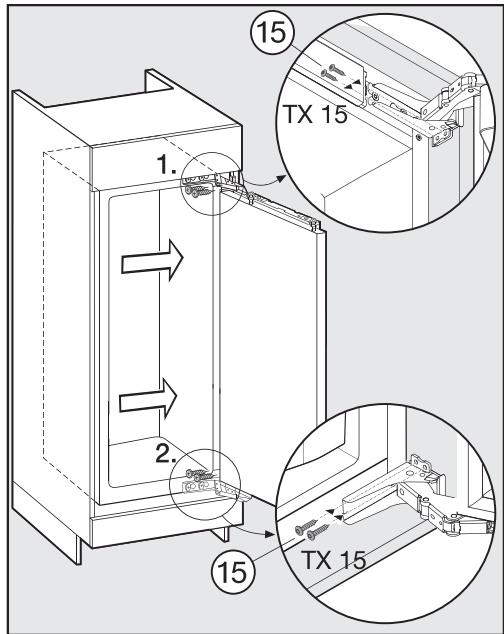

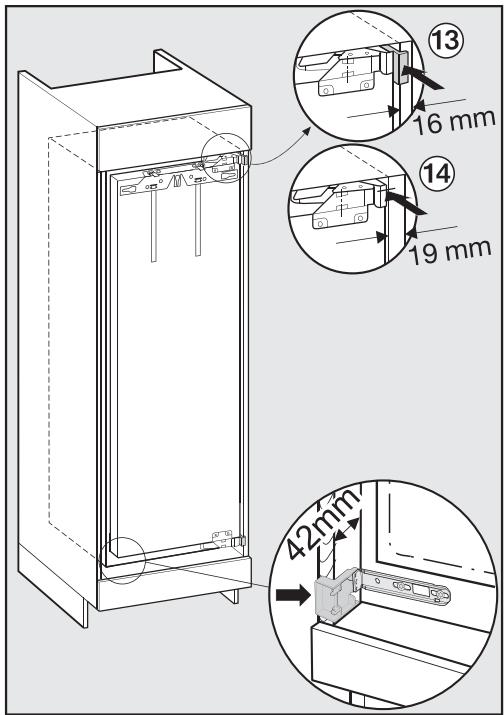

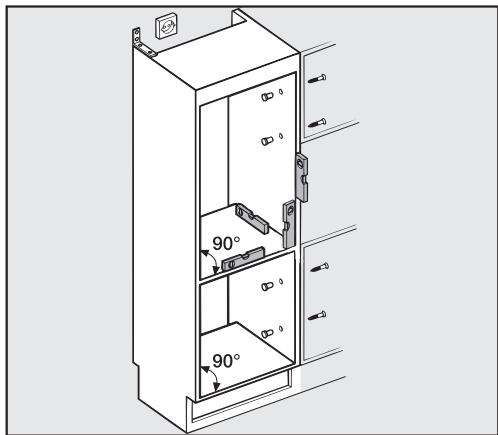

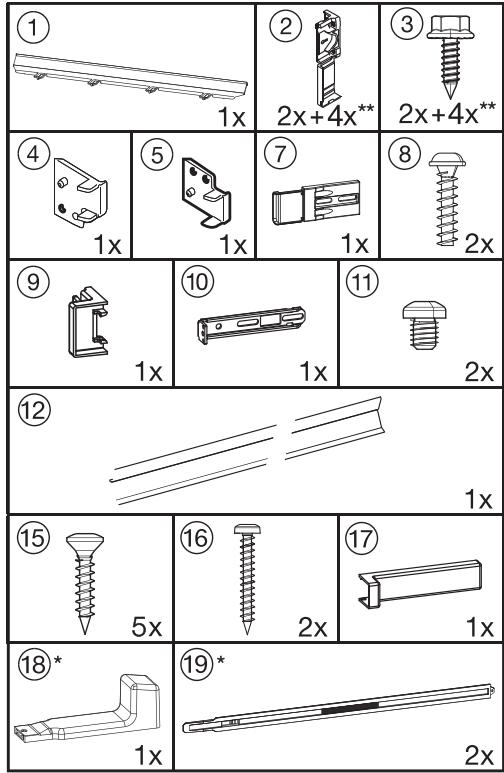

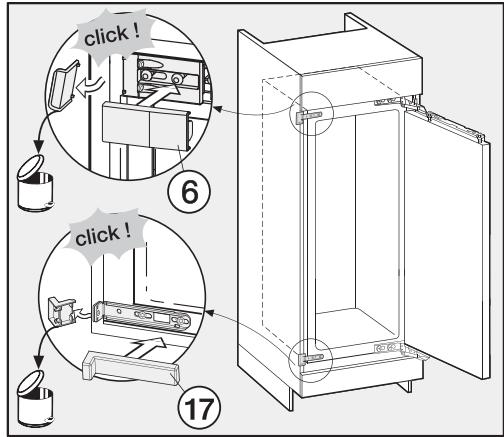

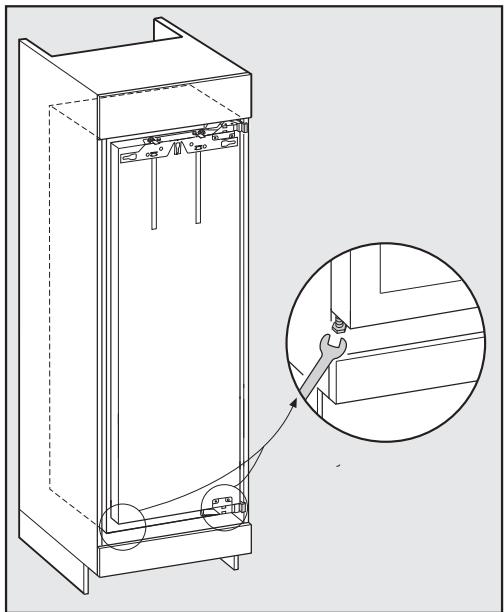

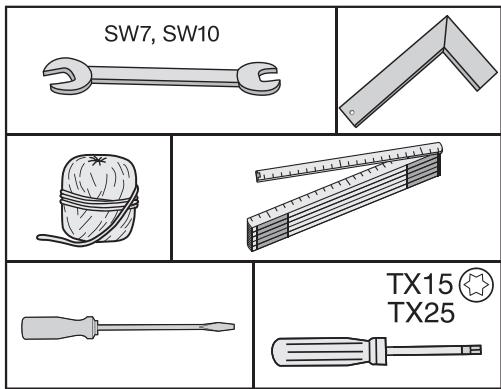

Encastrement de l'appareil.... 63

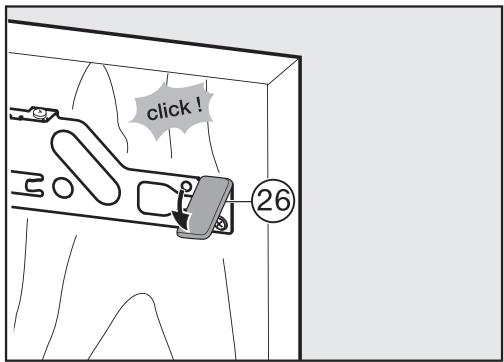

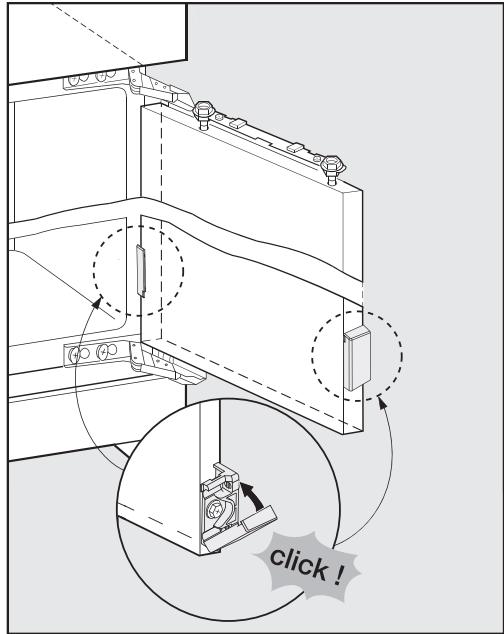

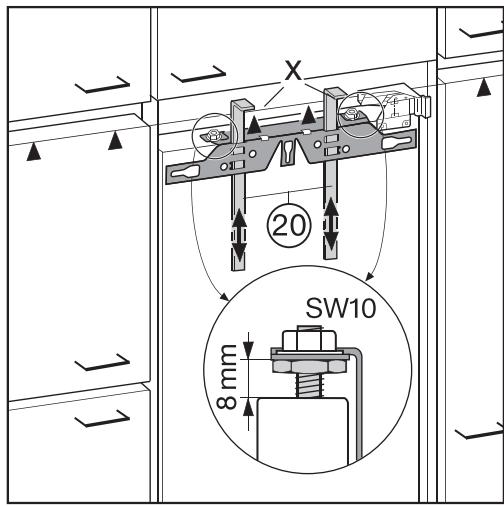

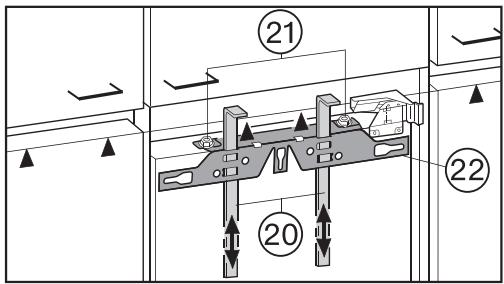

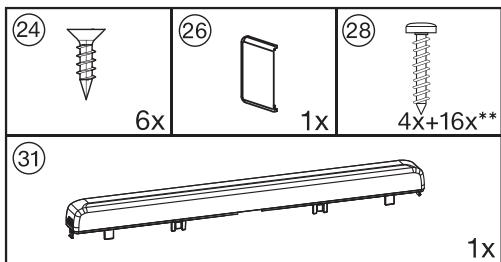

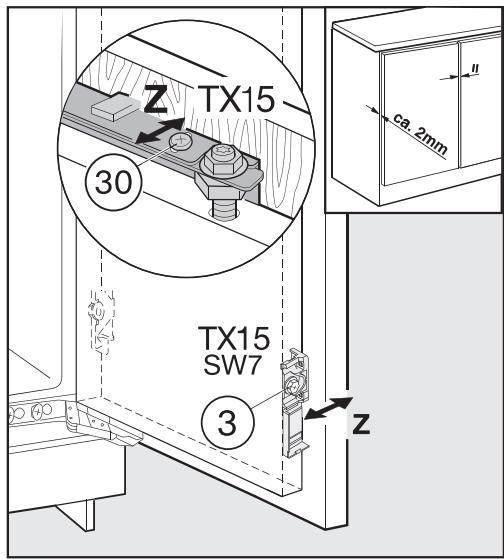

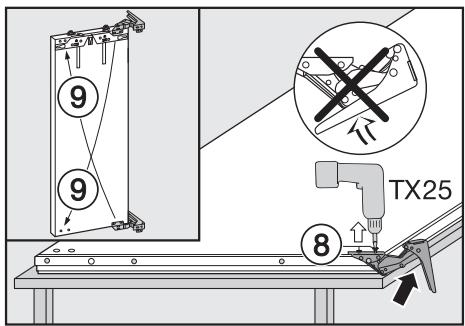

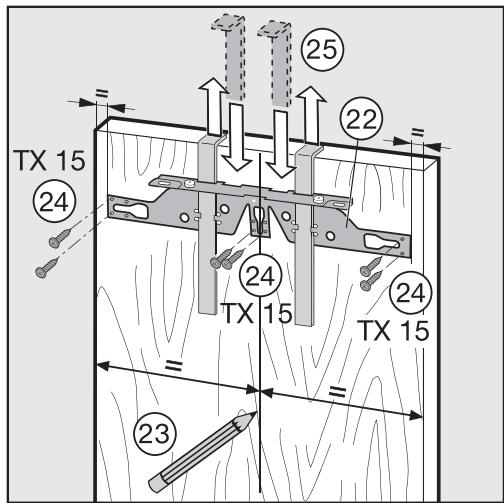

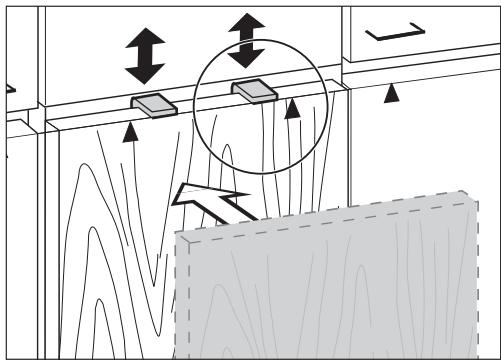

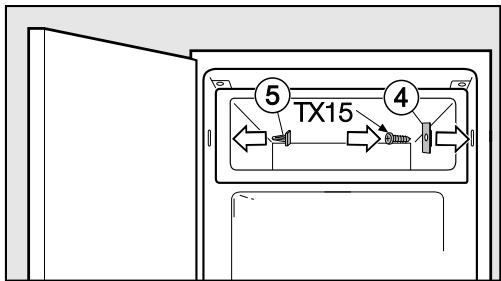

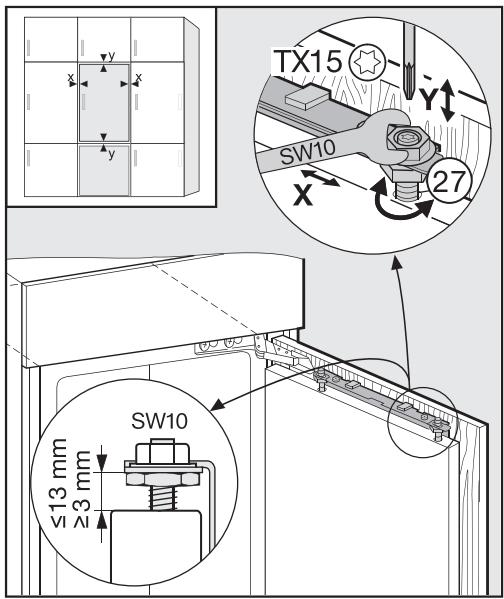

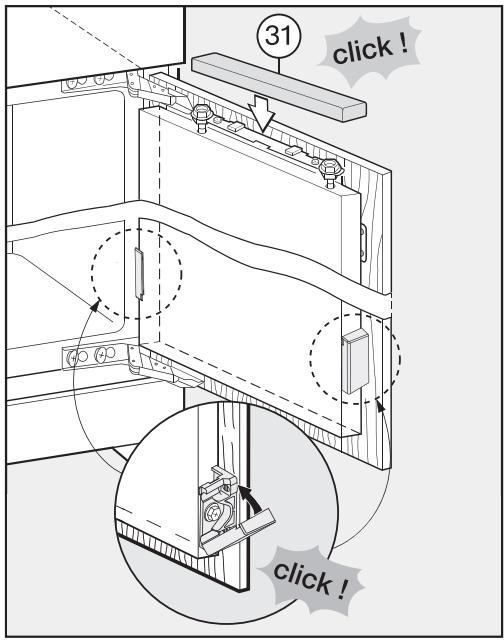

Montage de la porte du meuble 72

Raccordement électrique 78

Cet appareil est conforme aux dispositions de sécurité en vigueur. Toute utilisation non conforme peut toutefois entraîner des dommages corporels et matériels.

Lisez attentivement le mode d'emploi et les instructions de montage avant de mettre l'appareil frigorifique en service. Vous y trouverez des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cet appareil. Vous vous protégerez et éviterez ainsi de détériorer votre appareil frigorifique.

Conformément à la norme CEI 60335-1, Miele indique expressément de lire impérativement le chapitre pour l'installation de l'appareil et de suivre les consignes de sécurité et de mise en garde.

Miele décline toute responsabilité en cas de dommages dus au non-respect des consignes.

Conservez précieusement ce mode d'emploi et les instructions de montage afin de pouvoir les transmettre à un éventuel propriétaire ultérieur de l'appareil.

Utilisation conforme

Cet appareil est conçu pour un usage ménager dans un environnement domestique ou similaire, par exemple :

– dans des magasins, des bureaux ou d'autres environnements de travail similaires

- dans des exploitations agricoles

- par des clients dans des hôtels, motels, chambres d'hôtes ou d'autres types de logements de vacances.

Cet appareil ne convient pas à une utilisation en extérieur.

Utilisez cet appareil frigorifique uniquement dans le cadre domestique, pour conserver des aliments au frais, conserver des produits surgelés, congeler des produits frais et préparer des glaçons.

L'utilisation à toute autre fin est interdite et peut être dangereuse.

L'appareil frigorifique ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation contre-indiquée de cet appareil risque d'altérer ou d'endommager les produits qui y sont stockés. Par ailleurs, l'appareil n'est pas adapté à une utilisation dans des zones potentiellement explosives.

Miele décline toute responsabilité en cas de dommages découlant d'une utilisation non conforme ou d'une commande erronée de l'appareil.

Les personnes (enfants inclus) qui en raison de déficiencies physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à utiliser l'appareil frigorifique en toute sécurité doivent impérativement être surveillées pendant qu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil frigorifique sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Enfants dans le foyer

Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil frigorifique à moins d'être constamment surveillés.

Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil frigorifique sans la présence d'un adulte que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation.

Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil frigorifique sans être sous la surveillance d'un adulte.

Ne laissez pas les enfants sans surveillance à proximité de l'appareil frigorifique. Ne les laissez pas jouer avec l'appareil.

Consignes de sécurité et mises en garde

Risque d'asphyxie ! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil frigorifique est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

Cet appareil frigorifique contient du fluide frigorigène isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorigène sans danger pour l'environnement a entraîné une légère augmentation des bruits de fonctionnement. Outre les bruits de fonctionnement du compresseur, des bruits d'écoulement peuvent apparaître dans tout le circuit de réfrigération. Ces effets ne peuvent malheureusement pas être évités mais ils n'ont aucune influence sur la performance de l'appareil frigorifique. Lors du transport et du montage/de l'installation de l'appareil frigorifique, veillez à ce qu'aucune pièce du circuit de réfrigération ne soit endommagée. Les projections du fluide frigorigène peuvent provoquer des lésions oculaires.

En cas de dommages :

• Évitez d'allumer une flamme ou tout ce qui pourrait causer une étincelle.
• Débranchez l'appareil frigorifique du secteur.
• Aérez la pièce où se trouve l'appareil frigorifique pendant quelques minutes.
• Contactez le service après-vente.

La taille de la pièce où est installé l'appareil frigorifique doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d'au moins 1 m³ pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil frigorifique.

Pour éviter d'endommager votre appareil frigorifique, les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique.

Comparez ces données avant de brancher votre appareil frigorifique et interrogez un électricien en cas de doute.

La sécurité électrique de cet appareil frigorifique n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Ce dispositif de sécurité fondamental doit être installé. En cas de doute, faites vérifier l'installation électrique par un électricien.

Le fonctionnement fiable et en toute sécurité de l'appareil frigorifique est uniquement garanti lorsque ce dernier est raccordé au réseau électrique public.

Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien agréé par Miele exclusivement, afin d'éviter de faire courir le moindre danger à l'utilisateur.

Les rallonges ou prises multiples constituent un danger potentiel (risque d'incendie). Ne les utilisez pas pour brancher votre appareil frigorifique.

Si les éléments sous tension ou le câble d'alimentation sont humides, cela peut provoquer un court-circuit. Par conséquent, la cave à vin ne doit jamais fonctionner dans des locaux présentant des risques d'humidité ou d'éclaboussures (par ex. garages, buanderies, etc.).

Consignes de sécurité et mises en garde

Cet appareil frigorifique ne doit pas être utilisé sur des engins en mouvement (sur un bateau, par exemple).

N'utilisez jamais votre appareil frigorifique si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil frigorifique ne présente aucun dommage apparent avant de l'utiliser.

N'utilisez l'appareil que lorsqu'il est encastré afin de garantir son bon fonctionnement.

Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil frigorifique doit être mis hors tension. L'appareil frigorifique est débranché du réseau électrique uniquement lorsque

• les fusibles correspondants sont déclenchés ou
• les fusibles à filetage sont totalement dévissés de l'installation électrique ou
• la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation, tenez plutôt la prise fermement pour débrancher l'appareil.

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Seuls des professionnels agréés par Miele sont habilités à réaliser des travaux d'installation, d'entretien ou de réparation sur votre appareil.

Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil frigorifique par un SAV non agréé par Miele.

Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

Utilisation conforme

Votre appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique. Une température ambiante inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises.
Ne recouvrez pas et n'obstruez pas les fentes d'aération, faute de quoi la circulation de l'air ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l'appareil risqueraient d'être endommagés.
Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou sa la contreporte, veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique. Des fissures risquent d'apparaître dans le plastique, qui peut casser.
Risque d'incendie et d'explosion. Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (bombes aérosols, par exemple) dans l'appareil frigorifique. Des mélanges gazeux inflammables risquent de prendre feu au contact de composants électriques.
Risque d'explosion. N'utilisez aucun appareil électrique à l'intérieur de l'appareil frigorifique (par ex. : fabrication de glaces à l'italienne). Il peut y avoir apparition d'étincelles.
N'entreposez ni canettes, ni bouteilles contenant des boissons gazeuses dans la zone de congélation de l'appareil : ces contenants sont susceptibles d'éclater. Risque de dommages corporels et matériels.
Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapidement, enlevez-les au bout d'une heure maximum, sinon elles risquent d'éclater. Risque de dommages corporels et matériels.

Consignes de sécurité et mises en garde

Risque de blessure. Ne touchez pas les produits congelés ou les éléments métalliques, avec les mains mouillées. Elles pourraient y rester collées sous l'effet du froid.
Ne consommez jamais de glaçons ou d'esquimaux, surtout des sorbets, qui viennent de sortir du congélateur.

En gelant instantanément au contact de températures très froides, vos lèvres et votre langue peuvent de rester collées. Risque de blessure !

Ne recongelez jamais d'aliments qui ont été partiellement ou totalement décongelés. Consommez-les au plus vite avant qu'ils ne perdent toute valeur nutritive et se détériorent. Vous pouvez toutefois congeler des aliments que vous avez cuits.
Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication !

La durée de conservation des aliments dépend de nombreux facteurs, dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nettoyage et entretien

▶ Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux.
La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil frigorifique.

Les objets pointus ou tranchants risquent d'endommager les producteurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

• retirer le givre ou la glace
• décoller les bacs à glaçons et les aliments pris dans la glace.

▶ Ne placez jamais d'appareils de chauffage électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil frigorifique doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage.
Risque de dommages corporels et matériels. L'appareil frigorifique étant très lourd, transportez-le à deux personnes.

Élimination de votre ancien appareil

Le cas échéant, détruissez la serrure de porte de votre appareil frigorifique. Vous éviterez ainsi que des enfants ne s'enferment dedans et mettent leur vie en danger.
Les projections de fluide frigorigène peuvent provoquer des lésions oculaires ! N'endommagez aucune partie du circuit frigorifique, par exemple en

• perçant les conduits de fluide frigorigène de l'évaporateur ;
• pliant les conduits ;
• grattant les revêtements de surface.

Symbole sur le compresseur (selon modèle)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal.

L'huile dans le compresseur peut être mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Élimination de l'emballage de transport

Nos emballages protègent votre appareil frigorifique des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Votre revendeur reprend vos emballages.

Mise au rebut de l'ancien appareil

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière non conforme, vous risquez de nuire à la santé des personnes et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères.

Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'appareil. Vous êtes légalement

responsable de la suppression des éventuelles données à caractère personnel figurant sur l'ancien appareil à éliminer.

Veillez à ce que les tubulures de votre appareil frigorifique ne soit pas endommagées en attendant son évacuation en vue de son élimination dans le respect des normes environnementales.

On évitera ainsi que l'agent réfrigérant contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'environnement.

Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlèvement. Vous trouverez les informations s'y rapportant au chapitre "Consignes de sécurité et mises en garde" du présent mode d'emploi.

Économies d'énergie

	consommation d'énergie normale	consommation d'énergie élevée
Installation/en-tretien	Dans des locaux aérés.	Dans des locaux fermés, non aérés.
	Pas d'exposition directe à la lumière du soleil.	Exposition directe à la lumière du soleil.
	À distance d'une source de chaleur (chauffage, cuisinière).	Près d'une source de chaleur (chauffage, cuisinière).
	À une température ambiante idéale d'env. 20 °C.	À une température ambiante élevée de plus de 25 °C.
	Ne recouvrez pas les fentes d'aération et de ventilation et dépoussiérez régulièrement.	Fentes d'aération et de ventilation obstruées ou empoussiérées.
Réglage de la température	Réfrigérateur entre 4 et 5°C	Plus la température est basse, plus la consommation d'énergie est élevée !
	Congélateur à -18 °C
Utilisation	Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.
	Ouvrez la porte si nécessaire seulement et refermez-la le plus vite possible. Bien rangez vos aliments.	Le fait d'ouvrir souvent et longtemps la porte entraîne une déperdition de froid et un afflux d'air ambiant chaud. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du compresseur augmente.
	Lorsque vous faites vos courses, emportez un sac iso-therme et rangez-y les aliments le plus vite possible. Rangez les aliments au froid le plus vite possible pour ne pas briser la chaîne du froid. Laissez refroidir les boissons et les aliments chauds avant de les ranger dans l'appareil frigorifique.	Les plats chauds et les aliments réchauffés à la température extérieure apportent de la chaleur à l'intérieur de l'appareil frigorifique. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du compresseur augmente.
	Emballez ou couvrez les aliments avant de les ranger.	L'évaporation ou la condensation de liquides dans le réfri-gérateur contribuent à une perte de la production de froid.
	Placez les aliments à dé-congeler au réfrigérateur.
	Pour une meilleure ventilation de l'appareil, ne surchargez pas les compartiments.	Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.

Économies d'énergie

	consommation d'énergie normale	consommation d'énergie élevée
Dégivrage	Dégivrer le congélateur lorsque la couche de givre atteint 0,5 cm max.	La présence d'une couche de glace amoindrit la diffusion du froid aux produits surgelés.

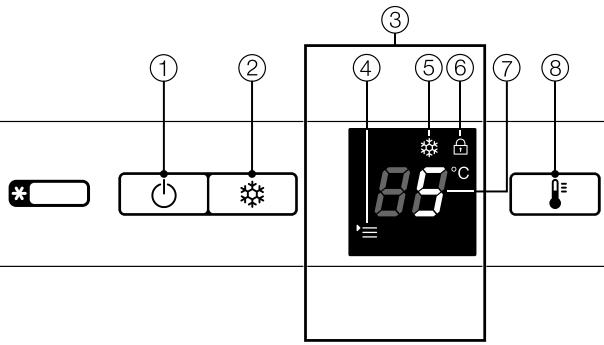

Panneau de commande

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 8.0 °C

① Touche Marche/Arrêt
② Touche SuperFroid

③ Écran
④ Symbole du menu (Mode réglage : Activation et désactivation du ver- rouillage)
⑤ Symbole de la fonction SuperFroid
⑥ Symbole du verrouillage
⑦ Affichage de la température
⑧ Touche de réglage de la température

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

Cette illustration présente un modèle d'appareil à titre d'exemple.

① Panneau de commande
② Compartiment de congélation (selon modèle)
③ Balconnet à œufs / balconnet
④ Éclairage intérieur
⑤ Tablette
⑥ Rigole et orifice d'évacuation de l'eau de décongélation
⑦ Balconnet à bouteilles
⑧ Bac à fruits et légumes (selon modèle)

Accessoires en option

Miele propose une gamme d'accessoires et de produits de nettoyage et d'entretien conçus pour votre appareil.

Le chiffon microfibre permet d'éliminer facilement traces de doigts et salissures légères sur les façades en inox, bandeaux de commande, fenêtres, meubles, vitres de voiture, etc.

Kit MicroCloth

Le kit MicroCloth contient un chiffon multi-usage, un essuie-verres et un chiffon lustrant.

Ces chiffons sont particulièrement résistants. Ils contiennent des microfibres très fines qui assurent une haute performance de nettoyage.

Filtre à charbon actif avec support KKF-FF (Active AirClean)

Le filtre à charbon actif neutralise les odeurs désagréables dans la zone de réfrigération et veille par conséquent à une meilleure qualité de l'air.

Le support du filtre est inséré au niveau de la baguette de protection de la tablette et peut être déplacé à souhait.

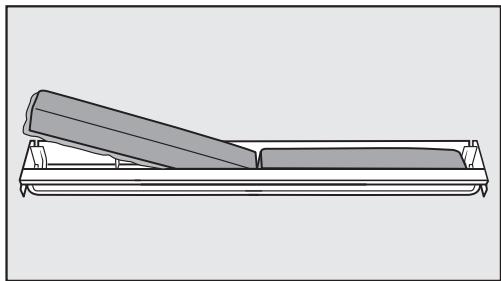

Remplacement du filtre à charbon actif KKF-RF (Active AirClean)

Des filtres de remplacement adaptés au support (Active AirClean) sont disponibles. Il est recommandé de remplacer les filtres tous les 6 mois.

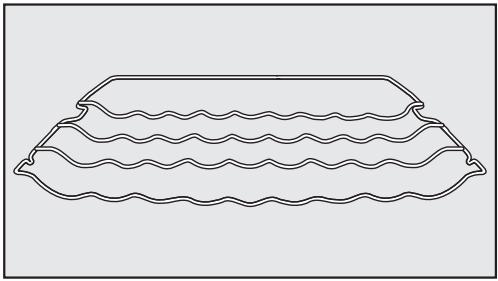

Clayette range-bouteilles

Gain de place, la clayette range-bouteilles permet de conserver vos bouteilles à l'horizontale.

Vous pouvez choisir à quel niveau de l'appareil vous souhaitez l'installer.

Clayette subdivisée

Pour que vous puissiez ranger des produits de grande taille (par exemple, des bouteilles ou autres récipients) dans le réfrigérateur, l'appareil est pourvu d'une clayette subdivisée. Vous pouvez pousser avec précaution la partie avant de cette clayette sous la partie arrière.

Vous pouvez commander des accessoires en option sur la boutique en ligne shop.miele.be ou adressez-vous à votre revendeur ou au service après-vente Miele (voir fin du mode d'emploi).

Mise en marche et arrêt de l'appareil frigorifique

Avant la première utilisation

Emballages de transport

■ Retirez tous les matériaux d'emballage à l'intérieur de l'appareil.

Film de protection

Pendant le transport, les baguettes en inox sur les tablettes et les balconnets sont protégées d'un film de protection.

■ Retirez le film de protection des baguettes en acier inoxydable.

Nettoyage

Veuillez suivre les instructions correspondantes figurant au chapitre “Nettoyage et entretien”.

■ Nettoyez l'intérieur de l'appareil et les accessoires.

Accessoires

Remettre le cale-bouteilles en place

Quand vous ouvrez/fermez la porte de l'appareil, les bouteilles tiennent mieux grâce au cale-bouteilles.

■ Installez le cale-bouteilles au centre, sur la bordure arrière du balconnet à bouteilles.

Allumer l'appareil

■ Appuyez sur la touche Marche/Arrêt.

L'appareil commence à produire du froid et l'affichage de la température indique la valeur souhaitée. L'éclairage intérieur s'allume lorsque vous ouvrez la porte de l'appareil.

Laissez l'appareil frigorifique fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.

Eteindre l'appareil

■ Appuyez sur la touche Marche/Arrêt jusqu'à ce que l'affichage s'éteigne. Dans le cas contraire, le verrouillage s'enclenche (voir "Autres réglages - Activer / Désactiver le verrouillage").

L'éclairage intérieur s'éteint et la production de froid s'arrête.

En cas d'absence prolongée

En cas d'arrêt prolongé de l'appareil frigorifique, de la moisissure risque de se former si la porte de l'appareil reste fermée et si l'appareil n'a pas été nettoyé.

Nettoyez impérativement l'appareil frigorifique.

Si l'appareil frigorifique doit rester longtemps sans fonctionner, respectez les consignes suivantes :

■ Éteignez l'appareil frigorifique.
■ Débranchez la fiche de raccordement de l'appareil ou désactivez le fusible de l'installation électrique.
■ Dégivrez le compartiment de congélation (selon modèle).
■ Nettoyez l'appareil frigorifique et laissez les portes de l'appareil ouvertes afin d'aérer suffisamment et d'éviter ainsi la formation de mauvaises odeurs.

Il est primordial de sélectionner la bonne température afin de bien conserver les aliments. Ceux-ci s'abîment vite sous l'action de micro-organismes. Une bonne température de conservation peut retarder, ou empêcher leur dégradation. La température influence la vitesse de développement des micro-organismes. Plus la température baisse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente :

• en fonction de la fréquence et la durée d'ouverture de porte,
• en fonction de la quantité d'aliments conservés,
• en fonction de la chaleur des aliments mis à refroidir,
• en fonction de la température ambiante de la pièce où est installé l'appareil frigorifique. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

... dans le réfrigérateur

Nous conseillons une température de 4 °C dans le réfrigérateur.

... dans le congélateur

Pour congeler des produits frais et stocker des aliments sur le long terme, une température de -18 °C est nécessaire. À cette température, la prolifération des micro-organismes est en grande partie jugulée. Dès que la température dépasse les -10 °C, la dégradation par les micro-organismes commence et les aliments se tiennent moins longtemps. Pour cette raison, ne recongelez les aliments entièrement ou partiellement décongelés que lorsqu'ils ont été cuisinés (cuits ou rôtis). La plupart des micro-organismes sont détruits par les températures élevées.

Affichage de la température

L'affichage de température sur l'écran indique la température souhaitée, en mode normal.

Régler la température

Si la porte de l'appareil est ouverte très fréquemment, que des quantités importantes d'aliments sont stockées ou que la température ambiante est élevée, un réglage de 3 °C à 5 °C est recommandé.

Vous pouvez régler une température comprise entre 9°C et -1 °C.

Plus la température dans la zone de réfrigération est élevée ou basse, plus elle est élevée ou basse dans le compartiment de congélation.

■ Appuyez plusieurs fois sur la touche de réglage de la température, jusqu'à ce que la température souhaitée apparaisse dans l'affichage de la température.

La première fois que vous appuyez sur la touche, la dernière température réglée clignote.

La valeur de température change continuellement. Si le réglage 9 °C est atteint, le défilement reprend à 1 °C.

La nouvelle valeur de température sélectionnée est reprise automatiquement au bout d'un certain temps et s'affiche sur l'écran.

La température dans l'appareil se règle maintenant progressivement pour atteindre la nouvelle valeur sélectionnée.

Compartiment de congélation

Dans le compartiment de congélation, une température moyenne de -18 °C est réglée.

lors des prises de mesure dans le compartiment de congélation avec un thermomètre ou un autre appareil de mesure, la température de l'air mesurée peut varier.

Fonction SuperFroid

Grâce à la fonction SuperFroid, la zone de réfrigération atteint très rapidement la valeur la plus froide (selon la température ambiante).

Il est particulièrement recommandé d'enclencher SuperFroid lorsque vous souhaitez refroidir de grandes quantités d'aliments ou de boissons qui viennent d'être entreposés.

Enclenchement de SuperFroid

■ Appuyez sur la touche Superfroid.

Le symbole SuperFroid ❌ s'allume. La température baisse à l'intérieur de la zone de réfrigération, car celle-ci fonctionne à puissance frigorifique maximale.

Déclenchement de SuperFroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. Le symbole SuperFroid ⚙ s'éteint et l'appareil repasse à puissance frigorifique normale.

Pour économiser de l'énergie, vous pouvez déclencher vous-même la fonction SuperFroid dès que les aliments ou les boissons sont suffisamment froids.

■ Appuyez sur la touche SuperFroid afin que le symbole ✉ s'éteigne.

L'appareil se remet à fonctionner à puissance frigorifique normale.

Mode réglages

Activez ou désactivez le verrouillage en mode réglages.

Activation / désactivation du verrouillage

c

Le mode réglages s'affiche à l'écran via la symbole menu .

Nous vous indiquons ci-après comment activer et désactiver le verrouillage.

Activation et désactivation du verrouillage

Le verrouillage vous permet de prévenir tout arrêt involontaire de l'appareil.

- Activation du verrouillage

■ Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Menu s'allume et c clignote à l'écran.

Le mode de réglage est maintenant activé.

■ Appuyez brièvement sur le touche SuperFroid pour activer la fonction.

L'afficheur indique“c1”.

■ Appuyez brièvement sur la touche SuperFroid pour enclencher la fonction de verrouillage.

Le symbole de verrouillage 🔒 clignote.

■ Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température s'affiche à l'écran.

- Désactivation du verrouillage

■ Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Verrouillage 🔒 et le symbole Menu s'allument et c clignote à l'écran.

Le mode de réglage est maintenant activé.

■ Appuyez brièvement sur le touche SuperFroid pour activer la fonction.

L'afficheur indique“c0”.

■ Appuyez brièvement sur la touche SuperFroid pour déclencher la fonction de verrouillage.

Le symbole de verrouillage 🔒 s'éteint.

■ Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température de la zone de réfrigération s'affiche à l'écran.

Conservation des aliments dans la zone de réfrigération

⚠ Risque d'explosion dû à des mélanges gazeux inflammables.

Des mélanges gazeux inflammables risquent de prendre feu au contact de composants électriques.

Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (bombes aérosols, par exemple) dans l'appareil frigorifique. Les bombes aérosol correspondantes sont reconnaissables par les indications de contenu imprimées dessus ou un symbole de flamme. Les fuites de gaz éventuelles risquent de prendre feu au contact de composants électriques.

⚠ Risque de dommages dû aux aliments contenant de la graisse ou de l'huile.

Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou la porte de l'appareil, des fissures risquent d'apparaître dans le plastique, qui peut casser.

Veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique.

Les différentes zones de froid

La circulation naturelle de l'air crée des différences de température de la zone de réfrigération.

L'air froid est plus lourd et s'accumule dans la partie inférieure du réfrigérateur. Servez-vous des différentes zones de froid quand vous rangez vos aliments dans l'appareil !

Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

Les aliments ne doivent pas toucher la paroi arrière de la zone de réfrigération. Ils risqueraient d'y rester gelés.

Conservation des aliments dans la zone de réfrigération

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide du réfrigérateur se trouve juste au-dessus du bac à fruits et légumes, sur la face arrière de l'appareil.

Utilisez ces zones pour conserver tous les aliments sensibles à la chaleur et facilement périssables, comme :

– le poisson, la viande et la volaille,
- la charcuterie et les plats préparés,
- les plats ou les pâtisseries à base d'œufs ou de crème,
- les pâtes fraîches et les pâtes à gâteau, pizza ou quiche,
- les fromages au lait cru et autres produits à base de lait cru,
- légumes sous cellophane,
- autres aliments frais (dont la date de péremption est conditionnée par une température de stockage inférieure à 4 °C).

Non approprié pour le réfrigérateur

Certains aliments ne peuvent pas être stockés à des températures inférieures à 5 °C car ils sont sensibles au froid. L'aspect, la consistance, le goût et/ou la teneur en vitamines de ces aliments peuvent être altérés à des températures trop basses.

Parmi ces aliments, on compte notamment les :

• ananas, avocats, bananes, grenades, mangues, papayes, melons, fruits de la passion, agrumes (comme les citrons, les oranges, les mandarines et les pamplemousses),
• fruits (pas assez mûrs),
• aubergines, concombres, pommes de terre, poivrons, tomates, courgettes,
  – fromages à pâte dure (parmesan, comté).

Conseils pour l'achat d'ali- ments

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est déterminante pour la durée de conservation des aliments. Vérifiez toujours la date limite de consommation ainsi que la température de conservation appropriée.

Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple ne laissez pas vos courses trop longtemps dans une voiture.

Conservation des aliments dans la zone de réfrigération

Remarque : Munissez-vous d'un sac isotherme pour faire vos courses, glissez les aliments les plus fragiles à l'intérieur puis rangez-les dans votre réfrigérateur dès que vous rentrez.

Pour une bonne conservation des produits alimentaires

Afin d'éviter un transfert d'odeurs dans le réfrigérateur, la prolifération de germes et un dessèchement des produits, laissez vos aliments dans leur emballage ou couvrez-les soigneusement. Ces mesures valent particulièrement pour la conservation de produits d'origine animale.

En réglant correctement la température de votre appareil et en respectant une hygiène convenable, vous pouvez allonger considérablement la durée de conservation des aliments.

Fruits et légumes

Les fruits et légumes peuvent toutefois être stockés sans emballage dans le bac à fruits et à légumes.

Aliments riches en protéines

Notez que les aliments riches en protéines se gardent moins longtemps, à savoir les crustacés et les fruits de mer se dégradent plus rapidement que le poisson, par exemple, qui lui-même se garde moins longtemps que la viande.

Déplacer un balconnet/un balconnet à bouteille

Remarque : Déplacez le balconnet/le balconnet à bouteilles dans la porte de l'appareil uniquement lorsque celui-ci est vide.

■ Poussez le balconnet/le balconnet à bouteille vers le haut et retirez-le par l'avant.
■ Placez le balconnet/le balconnet à bouteille à l'endroit de votre choix. Veillez à ce qu'il repose correctement sur les supports.

Déplacer le porte-bouteilles

Mickle

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

Le porte-bouteilles peut être entièrement retiré (pour le nettoyer par exemple) :

■ Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant.
■ Retirez le porte-bouteilles du rebord arrière du balconnet à bouteilles par le haut.

Déplacer les tablettes

Les tablettes peuvent être décalées en fonction de la hauteur des aliments.

1. 1. 2.

■ Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, la soulever et la dégager des supports par les encoches et décalez-la vers le haut ou vers le bas.

Le rebord de la baguette de protection arrière doit être orienté vers le haut afin que les aliments ne touchent pas la paroi arrière et n'y restent pas collés.

Les tablettes sont pourvues de butées d'arrêt qui évitent qu'elles soient sorties par mégarde.

Déplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre “Accessoires”, paragraphe “Accessoires en option”).

Veillez à conserver des aliments qui sentent fort, notamment certains fromages, comme suit :

• placez le support avec les filtres anti-odeurs sur la tablette où sont stockés les aliments.
• Remplacez auparavant les filtres anti-odeurs selon la nécessité.
• Placez d'autres filtres anti-odeurs (avec support) dans l'appareil frigorifique (voir chapitre "Accessoires", paragraphe "Accessoires en option").

Le support des filtres anti-odeurs est placé sur la baguette de protection arrière de la surface d'appui.

■ Pour déplacer le filtre anti-odeurs, retirez de la baguette de protection le support pour les filtres anti-odeurs en tirant vers le haut.

■ Placez-le sur la baguette de protection de la tablette souhaitée.

Utiliser le compartiment de congélation

Utilisez le compartiment de congélation pour

- stocker des produits surgelés,

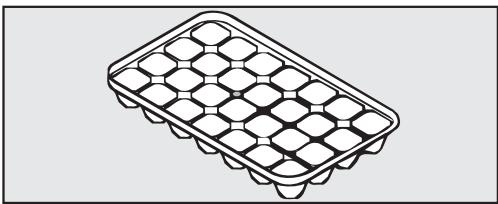

- produire des glaçons,

- congeler de petites quantités d'ali- ments.

Il est possible de congeler jusqu'à 2 kg/24 heures.

Processus de congélation pour les produits frais.

Les aliments frais doivent être congelés à cœur aussi rapidement que possible, afin d'en conserver la valeur nutritive, les vitamines, l'aspect et le goût.

Plus les aliments sont congelés lente- ment, plus la quantité de liquide qui s'échappe de chaque cellule est impor- tante. Les cellules se recroquevillent alors. Lors de la congélation, seule une partie du liquide qui s'est échappée peut retourner dans les cellules. Concrètement, ceci signifie que la perte de saveur des aliments est plus impor- tante. Ceci se manifeste par la flaque d'eau qui se forme autour de l'aliment lorsque vous le décongelez.

Si les produits sont congelés rapidement, le liquide a moins de temps pour s'échapper des cellules et passer dans les cavités. Les cellules se recroque-villent bien moins. Lors de la décongé-lation, la faible quantité de liquide qui est passée dans les cavités peut revenir dans les cellules, et la perte de jus est moindre. Seule une petite tache d'eau se forme.

Conservation de produits sur- gelés

Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les aliments qu'après les avoir cuisinés (cuire ou rôtir).

Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin :

– si l'emballage n'est pas abîmé,
- la date limite de conservation et
- la température des zones de réfrigération dans lesquelles l'aliment est vendu.

Si la température est supérieure à -18 °C, les produits surgelés se conserveront moins longtemps.

■ Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal.

■ Rangez vos produits surgelés immédiatement dans le congélateur.

Congeler des aliments

Ne congelez que des aliments frais et de première qualité !

Conseils pour la congélation

- Peuvent être congelés :

- Ne peuvent pas être congelés :

la viande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits crus, les produits laitiers, le pain et les pâtisseries, les restes, le jaune d'œuf, le blanc d'œuf et de nombreux plats cuisinés.
les grappes de raisin, les salades vertes, les radis, le raifort, la crème aigre, la mayonnaise, les œufs entiers dans leur coquille, les oignons, les pommes et les poires crues.
- Pour préserver la couleur, le goût, l'arôme et la vitamine C de vos légumes, blanchissez-les avant de les congeler. Pour ce faire, faites cuire vos légumes, portion par portion, à l'eau bouillante pendant 2-3 minutes. Retirez ensuite les légumes et refroidissez-les rapidement sous l'eau froide. Pour finir, égouttez les légumes.
- La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps.
- Séparez les côtelettes, biftecks, escalopes et autres viandes avec un film plastique. Vous éviterez ainsi qu'elles ne congèlent en bloc.
- N'assaisonnez pas les aliments crus et les légumes blanchis avant de les congeler et n'assaisonnez que légère-

rement les plats cuisinés. Certaines épices changent l'intensité de leur goût lors de la congélation.

- Faites refroidir les boissons et aliments chauds avant de les mettre dans l'appareil frigorifique. Vous évi- terez ainsi que les produits déjà congelés ne se réchauffent à leur contact et que votre consommation d'énergie n'augmente.

Emballer les aliments à congeler

■ Portionnez les aliments à congeler.

- Emballages recommandés

• film plastique
• papier d'aluminium
• boîte de congélation

- film de congélation en polyéthylène

- Emballages à éviter

• papier d'emballage
• papier sulfurisé
• papier cellophane
• sac poubelle
• sac de course usagé

■ Chassez l'air de l'emballage.
■ Fermez l'emballage hermétiquement avec :

- des élastiques

- des clips en plastique

- des ficelles ou

- des bandes adhésives spéciales pour la congélation.

Congélation et conservation (selon modèle)

Remarque : Vous pouvez bien entendu utiliser un appareil pour souder les sacs et films de congélation.

■ Inscrivez le contenu et la date de congélation sur l'emballage.

Avant la congélation

■ 4 heures avant de stocker des aliments, réglez la température sur 4 °C ou moins.

Les aliments déjà congelés disposeront ainsi d'une réserve de froid.

Mise en congélation

Les aliments à congeler ne doivent pas entrer en contact avec des aliments déjà congelés afin d'éviter que ces derniers ne commencent à décongeler.

■ Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.
■ Posez les aliments à congeler en les disposant sur le fond du compartiment de congélation ou en contact avec les parois latérales intérieures afin que les aliments puissent congel-ler rapidement.

24 heures env. après la congélation

le processus de congélation est terminé.

■ Rétablissez la température souhaitée. Nous recommandons une température de réfrigération de 4 °C

Durée de conservation des aliments congelés

La conservation des aliments est elle-même très différente en cas de respect de la température prescrite de -18° C. Même dans les produits congelés, des process de décongélation fortement ra-lentis ont lieu. La graisse peut par ex. devenir rance avec l'oxygène. De la viande maigre peut par conséquent être conservée deux fois plus longtemps que de la viande grasse.

Les durées de conservation indiquées sont des valeurs références pour la durée de conservation des différents groupes d'aliments dans la zone de congélation.

Groupe d'aliments	Durée de conservation (mois)
Glace	2 à 6
Pain, pâtisseries	2 à 6
Fromage	2 à 4
Poisson, gras	1 à 2
Poisson, maigre	1 à 5
Charcuterie, jambon	1 à 3
Gibier, porc	1 à 12
Volaille, bœuf	2 à 10
Fruits et légumes	6 à 18
Herbes aromatiques	6 à 10

Pour des résultats de congélation classiques, la durée de conservation indiquée sur l'emballage est décisive.

Décongélation de produits congelés

Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les aliments qu'après les avoir cuisinés (cuire ou rôtir).

Vous pouvez décongeler les aliments :

• au micro-ondes
• au four en mode “Chaleur tournante” ou “Décongélation”
• à température ambiante
• dans le réfrigérateur (le froid sera utilisé pour refroidir les autres aliments)
• dans le four à vapeur

Vous pouvez faire cuire les morceaux de viande ou de poissons plats partiellement décongelés dans une poêle chaude.

Disposez les tranches de viande et de poisson (par ex. viande hachée, poulet, filet de poisson) de sorte qu'elles n'entrent pas en contact avec d'autres aliments. Recueillez l'eau de décongé-lation et éliminez-la soigneusement.

Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.

Les légumes congelés peuvent être plongés tels quels dans de l'eau bouillante, de l'huile ou de la graisse chaude. Comme la structure cellulaire change, le temps de cuisson est un peu plus court que pour des légumes frais.

Refroidissement rapide de boissons

■ Pour rafraîchir rapidement des boissons, enclenchez la fonction SuperFroid.

Si vous placez des bouteilles dans le compartiment de congélation pour les refroidir plus rapidement, enlevez-les au bout d'une heure maximum, sinon elles risquent d'éclater.

Utiliser les accessoires

Préparation de glaçons

■ Remplissez le bac à glaçons d'eau aux trois quarts et posez-le à plat dans le compartiment de congélation.
■ Aidez-vous d'un objet à bout rond, un manche de cuillère par exemple, pour détacher le bac à glaçons.

Remarque : Les glaçons pourront plus facilement être retirés du bac à glaçons si vous les passez rapidement sous l'eau.

Zone de réfrigération

Le réfrigérateur dégivre automatiquement.

Pendant que le compresseur fonctionne, du givre et des gouttelettes d'eau peuvent se former sur la paroi arrière du réfrigérateur. Inutile de les enlever, car ils s'évaporent automatiquement en raison de la chaleur produite par le compresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'au système d'évaporation qui se trouve au dos de l'appareil frigorifique.

Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres. L'eau de dégivrage doit toujours pouvoir s'écouler sans problème.

Compartiment de congélation

Le dégivrage du compartiment de congélation n'est pas automatique.

En fonctionnement normal, de la glace et du givre peuvent, à la longue, se former dans le compartiment de congélation, par ex. sur les parois intérieures. La quantité de givre et de glace accumulée dépend également des facteurs suivants :

• porte de l'appareil ouverte trop souvent et/ou pendant une durée trop longue,
  – grandes quantités d'aliments frais congelées en une seule fois,
• l'humidité de l'air ambiant est élevée.

L'épaisseur de la couche de glace a pour conséquence qu'on ne peut plus fermer la porte du compartiment de congélation hermétiquement. De ce fait, la capacité de refroidissement diminue et la consommation énergétique augmente.

■ Faites dégivrer le compartiment de congélation de temps à autre, au plus tard toutefois dès qu'une couche de glace d'environ 0,5 cm s'est formée par endroits.

Remarque : Profitez-en lorsque le compartiment de congélation contient peu ou pas de produits surgelés ou lorsque le taux d'humidité de la pièce et la température ambiante sont faibles.

⚠ Risque de dommages en cas de décongélation incorrecte.

Lors de la décongélation, veillez à ne pas endommager le circuit frigorifique, ce qui rendrait l'appareil inutilisable.

Ne grattez pas les couches de givre et de glace. N'utilisez pas d'objets pointus ou coupants.

N'utilisez pas d'accessoires mécaniques ou d'autres moyens qui ne sont pas conseillés par le fabricant pour accélérer le dégivrage.

Avant le dégivrage

■ Sortez les aliments du congélateur puis enroulez-les dans du papier journal ou dans une couverture.

Remarque : Vous pouvez également stocker les produits surgelés dans un sac isotherme.

■ Stockez-les dans un endroit frais jusqu'à ce que le congélateur soit de nouveau prêt à congeler.

Dégivrage

⚠ Plus les surgelés sont stockés longtemps à température ambiante, plus leur durée de conservation est réduite. Le dégivrage doit se faire rapide- ment.

⚠️ La vapeur d'un nettoyeur vapeur risque d'atteindre les pièces sous tension et de provoquer un court-circuit. N'utilisez jamais de nettoyeur vapeur pour dégivrer.

⚠️ Ne placez jamais d'appareils électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endommager le plastique.

⚠️ N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives pour la santé.

■ Éteignez l'appareil.

Le refroidissement s'arrête.

■ Débranchez la fiche de raccordement de l'appareil ou désactivez le fusible de l'installation électrique.
■ Laissez la porte du compartiment de congélation ouverte.

Remarque : Vous pouvez accélérer le dégivrage en installant dans la zone de congélation deux casseroles d'eau chaude non bouillante que vous pose-rez sur un dessous de plat. Le cas échéant, laissez la porte fermée afin que la chaleur ne s'échappe pas.

■ Retirez les morceaux de glace qui se détachent.
■ Enlevez éventuellement à plusieurs reprises l'eau de dégivrage au moyen d'une éponge ou d'un chiffon.

Après le dégivrage

■ Nettoyez le compartiment de congélation et séchez-le.
L'eau de nettoyage ne peut pas s'écouler par l'orifice d'évacuation de l'eau de décongélation.
■ Rebranchez l'appareil frigorifique puis mettez-le en marche.
■ Remettez les produits surgelés dans le compartiment de congélation lorsque la température est assez basse.

Veuillez vous assurer que l'eau ne pénètre pas dans l'électronique ni dans l'éclairage.

⚠️ Risque de dommages en cas de pénétration d'humidité.

La vapeur du nettoyeur vapeur peut endommager les plastiques et les composants électriques.

N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer l'appareil frigorifique.

L'eau de nettoyage ne peut pas s'écouler par l'orifice d'évacuation de l'eau de décongélation.

La plaque signalétique apposée à l'intérieur de l'appareil frigorifique ne doit pas être enlevée. Elle est nécessaire en cas de panne.

Conseils concernant les dé- tergents

Pour ne pas endommager les surfaces en les nettoyant, ne pas utiliser de :

• de détergents à base de soude, d'ammoniac, d'acide ou de chlorure,
  – de détergents anticalcaires,
• de détergents abrasifs (par ex. poudre et crème à récurer, pierres de nettoyage),
• de détergents contenant des solvants,
• de détergents pour inox,
  – de détergents pour lave-vaisselle,
  – de décapants pour four en bombe,
• de produits à vitres,
• d'éponges et de brosses abrasives (par ex. éponges à récurer),
• de gomme de nettoyage,
• de grattoirs métalliques.

À l'intérieur de l'appareil frigorifique, utilisez uniquement des produits de nettoyage et d'entretien qui ne présentent aucun risque pour les aliments.

Pour le nettoyage, nous vous conseillons l'utilisation d'eau tiède additionnée d'un peu de produit vaisselle.

Préparation de l'appareil frigorifique au nettoyage

■ Éteignez l'appareil frigorifique.

L'écran s'éteint et le système de refroidissement est désactivé.

■ Débranchez la fiche de raccordement de l'appareil ou désactivez le fusible de l'installation électrique.
■ Sortez tous les aliments qui se trouvent dans l'appareil frigorifique. Entreposez-les dans un endroit frais.
■ Dégivrez le compartiment de congélation (selon modèle) (voir “Dégivrage”).
■ Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer

Démonter la tablette

■ Déposez la tablette sur une surface douce (par exemple, un torchon de vaisselle) sur le plan de travail.

2. 1.

■ Retirez les baguettes :

1. Retirez la baguette en inox en commençant d'un côté.
2. Retirez la baguette de protection.
   ■ Après le nettoyage, fixez de nouveau les baguettes sur la clayette.

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez régulièrement l'appareil frigorifique, au minimum une fois par mois, et la zone de congélation après chaque dégivrage.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

■ Nettoyez l'intérieur à l'aide d'une éponge propre, d'eau tiède et d'un peu de liquide vaisselle.
■ Rincez ensuite à l'eau claire puis séchez avec un chiffon.

Les pièces en acier inoxydable sur les tablettes ne passent pas au lave-vaisselle.

Eliminez les bandeaux ou liserés avant de mettre les tablettes dans le lave-vaisselle.

Les pièces suivantes ne vont pas au lave-vaisselle :

• les baguettes en inox
• tous les tiroirs et couvercles des tiroirs (selon modèle)
• la grille de rangement (suivant le modèle).
  ■ Nettoyez ces accessoires à la main.

Les pièces suivantes vont au lave-vaisselle :

La température du programme du lave-vaisselle choisi ne peut excéder 55 °C !

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup sont susceptibles de se dé-colorer au lave-vaisselle.

Ce phénomène n'altère en rien la robustesse des éléments concernés.

• le cale-bouteilles, le casier à œufs, le bac à glaçons (fournis en fonction du modèle)
• les casiers porte-bouteilles et les balconnets situés dans la porte ;
• les clayettes (sans les baguettes)
  ■ Nettoyez régulièrement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage puisse s'écouler sans problème.
  ■ Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyer le joint de porte

⚠ Risque de dommages dû à un nettoyage incorrect. L'entretien du joint de porte avec des grasses ou des huiles, peuvent rendre le joint poreux. Ne traitez jamais le joint de la porte avec des huiles ou des graisses.

■ Nettoyez régulièrement le joint à l'eau claire uniquement puis séchez-le soigneusement à l'aide d'un chiffon.

Nettoyer les ouvertures d'aéra- tion

Les dépôts de poussière augmentent la consommation énergétique.

■ Nettoyez régulièrement la grille d'aération à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire par ex. la brosse à meuble des aspirateurs Miele).

Après le nettoyage

■ Replacez tous les éléments dans l'appareil.
■ Rebranchez l'appareil frigorifique puis mettez-le en marche.
■ Activez la fonction SuperFroid pendant un certain temps afin de refroidir rapidement la zone de féfrigération.
■ Déposez les aliments dans la zone de réfrigération, puis refermez la porte.
■ Remettez les produits surgelés dans le compartiment de congélation lorsque la température est assez basse.

Remplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre “Description de l'appareil”, paragraphe “Accessoires”).

Remplacez le filtre anti-odeurs situé dans le support tous les 6 mois environ.

Vous pouvez vous procurer des filtres anti-odeurs KKF-RF chez votre reven-deur, auprès du service après-vente Miele ou sur la boutique en ligne Miele.

Remarque : Le support et le filtre anti-odeurs sont adaptés au lave-vaisselle.

■ Retirez le support du filtre anti-odeurs de la tablette en tirant vers le haut.

Les filtres anti-odeurs installés ne peuvent pas toucher la paroi arrière de l'appareil, car ils peuvent coller à cette dernière en raison de l'humidité.

Placez correctement les nouveaux filtres anti-odeurs dans le support de sorte qu'ils ne dépassent pas du bord du support.

■ Sortez les deux filtres anti-odeurs puis placez-en deux nouveaux dans leur support, bordure vers le bas.

■ Replacez le logement des filtres au centre de la bordure arrière d'une tablette jusqu'à ce que vous entendiez un déclic.

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au SAV.

Les tableaux suivants vous aideront à déceler la cause d'un défaut ou d'une anomalie et à y remédier.

En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid.

Problème	Cause et solution
L'appareil ne produit pas de froid, l'éclairage intérieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est éteint.	L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique -C-Allumez l'appareil.
	La fiche d'alimentation n'est pas correctement branchée dans la prise.Branchez la fiche de l'appareil dans la prise.Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique -C- s'affiche.
	Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil frigorifique, la tension domestique ou un autre appareil sont défectueux.Contactez un électricien ou le service après-vente.
Le compresseur fonctionne en continu.Le compresseur fonctionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop basse.	Il n'y a pas d'anomalie. Pour économiser de l'énergie, le dispositif de réfrigération tourne au ralenti lorsque les besoins sont moindres. La durée de fonctionnement du compresseur augmente en conséquence.Les fentes d'aération et de ventilation dans l'armoire sont obstruées ou em poussiérées.■ Ne recouvrez pas les fentes d'aération et d'évacuation de l'air.■ Éliminez régulièrement la poussière des fentes d'aération et de ventilation.
	Les portes ont été ouvertes trop souvent ou vous avez congelé de grosses quantités d'aliments frais.■ N'ouvrir la porte de l'appareil/la porte du compartiment de congélation que si nécessaire et aussi brièvement que possible.La température se règle automatiquement de nouveau sur la valeur sélectionnée.
	La porte de l'appareil et/ou la porte du compartiment de congélation ne sont pas bien fermées.Il se peut qu'une épaisse couche de glace se soit formée dans le compartiment de congélation.■ Fermez les portes de l'appareil.La température se règle automatiquement de nouveau sur la valeur sélectionnée.Si une couche épaisse de glace s'est déjà formée, la production de froid diminue, ce qui fait augmenter la consommation d'énergie.■ Dégivrez le compartiment de congélation puis net-toyez-le.
	La température ambiante est trop élevée. Plus la température ambiante est élevée, plus le temps de fonctionnement du compresseur augmente.■ Veuillez consulter les instructions figurant dans le chapitre “Instructions de montage - Lieu d'installation”.
	L'appareil n'a pas été correctement encastré dans la niche.■ Tenez compte des remarques aux chapitres “Installation, Encastrement de l'appareil”.La température de l'appareil est réglée sur une valeur trop basse.■ Corrigez les réglages de température.
Le compresseur fonctionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop basse.
	La porte du compartiment de congélation (selon modèle) n'est pas correctement fermée.■ Contrôlez si la porte du compartiment de congélation (selon modèle) ferme correctement.
	Une importante quantité d'aliments a été mise à congeler en même temps.■ Suivez les indications du le chapitre “Congélation et conservation”.
	La fonction SuperFroid est encore enclenchée.■ Pour économiser de l'énergie, vous pouvez désactiver la fonction SuperFroid plus tôt que prévu : Appuyez sur la touche SuperFroid.
Le compresseur fonctionne de moins en moins souvent et de moins en moins longtemps, la température à l'intérieur de l'appareil frigorifique augmente.	Ceci n'est pas une erreur. La température est trop élevée.■ Corrigez les réglages de température.■ Contrôlez de nouveau la température 24 h plus tard.
	Les aliments congelés commencent à décongeler. La température ambiante est inférieure à la température admise pour cet appareil frigorifique. Le compresseur s'enclenche moins souvent lorsque la température ambiante est trop basse. La température du compartiment de congélation risque d'augmenter de trop.■ Suivez les indications du chapitre “Installation”, section “Instructions de montage – Lieu d'installation”.■ Augmentez la température ambiante.
La LED située à côté du compresseur, à l'arrière, au bas de l'appareil frigorifique, clignote (selon le modèle).L'électronique du compresseur est équipée d'un affichage de fonctionnement et de témoins de contrôle LED de diagnostic d'anomalie.	Le voyant de contrôle clignote plusieurs fois toutes les 5 secondes.Il y a une anomalie.■ Contactez le service après-vente.
	Le voyant de contrôle clignote régulièrement toutes les 15 secondes.Il n'y a pas d'anomalie. Le clignotement est normal.

Messages affichés

Message	Cause et solution
Le symbole 📄 s'allume à l'écran. Il est impossible d'éteindre l'appareil frigorifique.	Le verrouillage est activé.■ Désactivez le verrouillage (voir chapitre “Autres réglages”, section “Activer/désactiver le verrouillage”).
Le symbole 📄 s'allume à l'écran, l'appareil ne produit pas de froid bien que les commandes de l'appareil et l'éclairage intérieur continuent de fonctionner.	Le mode expo est activé. Il permet aux revendeurs de présenter l'appareil sans que l'appareil ne produise de froid. Ce réglage n'a aucune utilité pour le particulier.■ Demandez au service après-vente comment désactiver le mode exposition.
L'écran affiche “F0 à F9”.	Une anomalie s'est produite.■ Contactez le service après-vente.

L'éclairage intérieur ne fonctionne pas.

Problème	Cause et solution
L'éclairage intérieur ne fonctionne pas.	L'appareil n'est pas allumé.■ Allumez l'appareil.
	Lorsque la porte de l'appareil reste ouverte, l'éclairage intérieur s'éteint automatiquement après environ 15 minutes en raison de la surchauffe. Si ce n'est pas le cas, cela signale une anomalie technique.⚠ Risque d'électrocution en raison d'éléments non protégés sous tension.En retirant le cache de l'ampoule, vous pouvez toucher les parties conductrices.Ne retirez pas le cache de l'ampoule. Seul le service après-vente est habilité à remplacer les ampoules de l'éclairage LED.
	⚠ Risque de blessure par l'éclairage LED.Cet éclairage correspond au groupe de risque RG 2. Si le cache est défectueux, cela peut provoquer des blessures oculaires.Si le cache de la lampe est défectueux, ne fixez pas directement l'éclairage à proximité immédiate à l'aide d'instruments optiques (une loupe ou similaire).
	■ Contactez le service après-vente.

Problèmes d'ordre général

Problème	Cause et solution
Le fond de la zone de réfrigération est mouillé.	L'orifice d'évacuation de l'eau de décongélation est obstrué.■ Nettoyez la rigole et l'orifice d'évacuation de l'eau de décongélation
Un produit congelé reste figé par le gel.	L'emballage des aliments n'était pas sec lors du rangement dans le congélateur.■ Décollez-le avec un objet plat et non pointu, un manche de cuillère par exemple.
Les parois externes de l'appareil sont chaudes.	Il n'y a pas d'anomalie. La chaleur dégagée par le processus de réfrigération est réutilisée pour empêcher la formation de condensation.

Origines des bruits

Bruitsnormaux	Quelle est leur origine ?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb,blubb....	Les gargouillements ou les ronronnements viennent du fluide réfrigérant qui passe dans les conduits.
Clic...	Les cliquetis sont audibles lorsque le thermostat enclenche ou arrête le moteur.
Crac...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
Ne pas oublier que les bruits de moteur et de circulation dans le circuit frigori-fique ne peuvent pas être évités !

Bruits	Cause et solution
Claquement, cliquètement	L'appareil frigorifique n'est pas nivelé. Ajustez-le à l'aide d'un niveau à bulle. Utilisez pour ce faire les pieds réglables situés sous l'appareil frigorifique ou utilisez des cales.
	L'appareil frigorifique est en contact avec d'autres meubles ou d'autres appareils. Éloignez-le.
	Des tiroirs ou des clayettes bougent ou coincent. Contrôlez les pièces amovibles et replacez-les correctement le cas échéant.
	Des bouteilles ou des récipients se touchent. Déplacez-les légèrement afin qu'ils ne se touchent plus.
	Le câble de transport se trouve encore au dos de l'appareil. Ôtez-le.

Contact en cas d'anomalies

Si vous n'arrivez pas à éliminer les anomalies vous-même, adressez-vous à votre revendeur Miele ou au SAV Miele.

Les numéros de téléphone du SAV Miele sont indiqués à la fin de ce document.

Veuillez indiquer au SAV le nom du modèle et le numéro de fabrication. Ces deux indications figurent sur la plaque signalétique.

La plaque signalétique est située à l'intérieur de l'appareil.

Garantie

La durée de garantie est de 2 ans.

Pour plus d'informations reportez-vous aux conditions de garantie fournies auprès du service après-vente Miele.

Instructions de montage

⚠ Risque de dommages et de blessures dû à l'inclinaison de l'appareil frigorifique !

L'appareil frigorifique est très lourd et a tendance à basculer vers l'avant, lorsque la porte de l'appareil est ouverte.

Laissez la ou les porte(s) de l'appareil fermée(s) jusqu'à ce que l'appareil soit monté et installé dans la niche d'encastrement conformément au mode d'emploi et aux instructions de montage.

⚠ Risque d'incendie et dommages causés par des appareils émettant de la chaleur.

Les appareils émettant de la chaleur peuvent s'enflammer et mettre le feu à l'appareil frigorifique.

L'appareil frigorifique ne doit pas être encastré sous le plan de cuisson.

⚠ Risque d'incendie et dégâts dus aux flammes non recouvertes.

Les flammes non recouvertes peuvent mettre le feu à l'appareil frigorifique.

Tenez les flammes non recouvertes, par ex. une bougie, loin de l'appareil frigorifique.

Combinaisons side-by-side

En principe, il est déconseillé de superposer des appareils frigorifiques ou de les installer côte à côte, afin d'éviter la formation d'eau de condensation entre les appareils et tout dommage susceptible d'en résulter.

Cet appareil ne doit pas être installé en combinaison “side-by-side” (côte à côte) ou superposée, car il n'est pas équipé de résistances intégrées dans les parois latérales.

Lieu d'installation

Choisissez une pièce très peu humide que vous pouvez aérer facilement.

Au moment de choisir le lieu d'installation, gardez à l'esprit que la consommation énergétique de l'appareil augmente lorsqu'il est à proximité immédiate d'un chauffage, d'une cuisinière ou de toute autre source de chaleur. Évitez également une exposition directe au soleil.

Plus la température ambiante est élevée, plus le compresseur doit fonctionner longtemps et plus l'appareil consomme d'énergie.

Lors de l'installation de l'appareil, contrôlez également les points suivants :

• La prise ne doit pas se trouver derrière l'appareil et doit rester accessible en cas d'urgence.
• La prise et le câble réseau ne doivent pas toucher le dos de l'appareil frigorifique, car les vibrations de l'appareil frigorifique risqueraient de les endommager.
• Évitez également de brancher d'autres appareils sur des prises installées au dos de cet appareil frigorifique.

⚠️ Risque de dommages dû au taux d'humidité.

Lorsque l'air est très humide, de la condensation peut se former sur les parois extérieures de l'appareil et entraîner la formation de corrosion.

Installez l'appareil frigorifique dans une pièce suffisamment aérée à l'abri de l'humidité et/ou climatisée.

Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil frigorifique a été installé conformément au mode d'emploi et instructions de montage.

Classe climatique

L'appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique.

Classe clima-tique	Température am-biante
SN	+10 à +32 °C
N	+16 à +32 °C
ST	+16 à +38 °C
T	+16 à +43 °C

Une température ambiante plus basse augmente la durée d'arrêt du compresseur. Il est possible que la température à l'intérieur de l'appareil frigorifique augmente excessivement, ce qui peut provoquer des dommages.

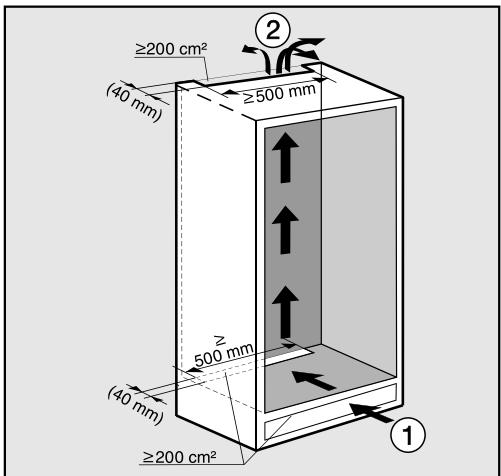

Aération et évacuation d'air

⚠️ Si les consignes concernant les fentes d'aération et d'évacuation de l'air ne sont pas respectées, le compresseur se met en marche plus souvent et plus longtemps.

La consommation d'énergie augmente, de même que la température de fonctionnement du compresseur, ce qui risque d'endommager le compresseur.

Respectez impérativement les consignes concernant les fentes d'aération et d'évacuation de l'air.

L'air présent sur la face arrière de l'appareil a tendance à se réchauffer. La niche d'encastrement doit donc être conçue de manière à ce que l'aération et l'évacuation d'air puissent se faire de façon optimale (voir chapitre "Cotes d'encastrement") :

≥200 cm² (40 mm) ≥500 mm Z 500 mm (40 mm) ≥200 cm² ① ②

- L'entrée d'air ① se fait par le socle et l'évacuation de l'air ② par le haut, dans la partie arrière du meuble de cuisine.

• Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arrière de l'appareil.
• Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm ^2 afin que l'air chaud puisse s'évacuer sans problème.

Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200 cm². Le passage libre de 200 cm² résulte de la somme des sections d'ouverture dans la grille.

- Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes d'aération et d'évacuation d'air ne doivent jamais être recouvertes ni obstruées. De plus, elles doivent être régulièrement dépoussiérées.

Fente supérieure d'évacuation de l'air

Vous pouvez installer la fente supérieure d'évacuation de l'air à plusieurs endroits :

① directement au-dessus de l'appareil frigorifique avec une grille d'aération (passage libre d'au moins 200 cm²)
② entre le meuble de cuisine et le pla-fond
③ dans un faux-plafond

Porte du meuble

Espace horizontal et vertical

L'épaisseur, le rayon au bord de la porte du meuble ainsi que l'espace périphérique (horizontal et vertical) sont définis par l'agencement esthétique de votre cuisine.

Par conséquent, respectez impérativement :

- Espace horizontal

L'espace entre la porte du meuble et la porte de l'armoire qui se trouve au-dessus ou en dessous doit mesurer au moins 3 mm.

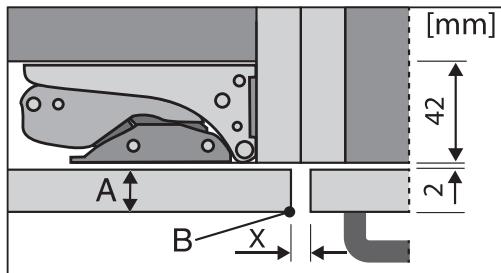

- Espace vertical

Si l'espace entre la porte du meuble de l'appareil frigorifique et de la façade adjacente côté charnière ou de la partie latérale verrouillable est trop petit, il existe un risque de collision avec la façade du meuble/la partie latérale lors de l'ouverture de la porte de l'appareil frigorifique.

L'espace doit être adapté en fonction de l'épaisseur et du rayon aux bords de la porte du meuble.

Tenez compte de ce point lors de la planification de la cuisine ou du remplacement de l'appareil frigorifique en déterminant une solution d'encastrement adaptée.

Épaisseur de la porte du meuble A [mm]	Espace X [mm] pour différents rayons aux bords B
	R0	R1,2	R2	R3
≥ 16 - 19	min. 3
20	5	4	4	3,5
21	5,5	5	4,5	4
22	6,5	6	5,5	5

A = épaisseur de la façade du meuble

B = rayon aux bords

X = espace

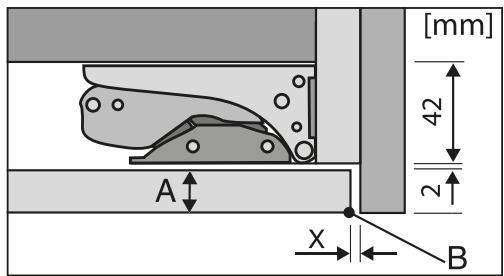

Partie latérale verrouillable

A = épaisseur de la façade du meuble

B = rayon aux bords

X = espace

Remarque : Montez une entretoise entre le corps du meuble et la partie latérale pour créer un espace de la largeur correspondante.

Poids de la porte du meuble

⚠ Risque de dommages à cause de porte de meuble trop lourde. Le montage de porte de meuble dont le poids dépasse la limite admissible risque d'endommager les charnières et de provoquer un dysfonctionnement.

Vérifiez préalablement au montage que le poids de la porte ne dépasse pas la limite admissible :

Appareil	Poids max. de la porte du meuble en kg
K 32222 i, K 32223 i	17
K 32242 iF, K 32243 iF	17
K 33222 i	17
K 34222 i, K 34223 i	17
K 34242 iF, K 34243 iF	17

Montage de portes de meuble volumineuses ou à plusieurs volets

Un jeu de montage et/ou une paire supplémentaire de cornières de fixation sont disponibles auprès du service après-vente ou dans le commerce spécialisé.

Avant l'encastrement de l'appareil

■ Avant d'installer l'appareil frigorifique, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil frigorifique et retirez le ruban adhésif a l'extérieur de la porte de l'appareil.

■ Ne démontez en aucun cas les pièces suivantes de la face arrière de l'appareil :

• Les pièces d'écartement (selon le modèle). Elles obligent à respecter l'espace requis entre le dos de l'appareil et le mur.
• Les sachets qui se trouvent sur la grille métallique (échangeur thermique) (selon le modèle). Ils sont importants pour le fonctionnement de l'appareil frigorifique. Leur contenu est non toxique et sans danger.
  ■ Enlevez le passe-câble situé sur la face arrière de l'appareil.

■ Ouvrez la porte de l'appareil et retirez la protection de transport rouge ① (en fonction du modèle).

L'ancien appareil avait-il un autre type de charnière ?

Si votre ancien appareil était doté d'un autre type de charnières, vous pouvez quand même utiliser la porte du meuble. Pour ce faire, démontez toutes les ferrures de l'armoire. Vous n'en avez plus besoin, car la porte du meuble va être montée sur la porte de l'appareil. Vous pouvez vous procurer toutes les pièces nécessaires auprès du service après-vente.

Façade inox

(selon modèle)

Si l'ancien appareil présentait un autre type de charnières et si vous ne pouvez/souhaitez plus utiliser l'ancienne porte ou si la porte de l'armoire n'est plus utilisable pour une raison quelconque, vous pouvez la remplacer par une façade inox.

Renseignez-vous auprès du service après-vente pour obtenir une telle façade en inox.

Dimensions d'encastrement

≥ 200 cm² ≥ 500 ≥ 550/560* (40) 560+10 ≥ 500 (40) ≥ 200 cm² ≤ 2100 A [mm]

* La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastrable corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

	Hauteur de niche [mm]A
K 32222 i, K 32223 i	874–890
K 32242 iF, K 32243 iF	874–890
K 33222 i	1.024–1.040
K 34222 i, K 34223 i	1.220–1.236
K 34242 iF, K 34243 iF	1.220–1.236

Limiter l'angle d'ouverture de la porte de l'appareil

Les charnières de portes sont réglées au départ à l'usine afin que la porte puisse être ouverte largement.

Si l'angle d'ouverture de la porte de l'appareil doit être limité pour certains raisons, il peut être réglé sur les charnières.

Si la porte de l'appareil se cogne contre un obstacle à chaque fois que vous l'ouvrez, nous recommandons d'en limiter l'angle d'ouverture à 90°.

Les chevilles réduisant l'angle d'ouverture de la porte doivent être montées avant l'encastrement de l'appareil frigorifique.

■ Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est maintenant limité à 90°.

Régler la force de ressort de la porte

Si vous souhaitez qu'à l'ouverture, la porte soit amortie et qu'elle s'ouvre de façon plus douce, vous avez la possibilité d'augmenter la force de ressort de la porte :

Régler les charnières de porte avec une clé hexagonale.

Ⓐ La porte ne doit pas pouvoir s'ouvrir en grand :
■ Tournez le clé hexagonale dans le sens horaire.

La charnière est désormais plus serrée et la porte ne s'ouvre plus en grand.

⑧ La porte doit pouvoir s'ouvrir en grand :
■ Tournez la clé hexagonale dans le sens antihoraire.

La charnière est désormais moins serrée et la porte s'ouvre plus facilement.

Inversion du sens d'ouverture de porte

Ne procédez à cette opération qu'avec l'aide d'une autre personne.

Votre appareil frigorifique est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

■ Ouvrez la porte de l'appareil.
■ Retirez le balconnet de rangement / le balconnet à bouteilles de la porte de la zone de l'appareil.

■ Décrochez les caches ①, ② et ③.

TX25 4 TX25 ⑤ ⑥

■ Desserrez un peu les vis ④ et ⑤ sur les charnières.
■ Décalez la porte ⑥ vers l'extérieur et décrochez-la.

■ Desserrez totalement la vis ④.
■ Placez l'élément de fixation ⑦ sur le côté opposé, et vissez légèrement les vis ④.
■ Dévissez entièrement les vis ⑤, et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

■ enlevez les chevilles des charnières par le haut.

Montage de la porte

■ Posez la porte démontée de l'appareil sur une surface stable, la face extérieure tournée vers le haut.

⚠ Risque de blessure! Ne repliez pas les charnières.

9 9 TX25 8

■ Dévissez et retirez les vis ⑧.
■ Placez les charnières en diagonale ⑨.

TX25 4 2 1 TX25 5 3 6

■ Glissez la porte de l'appareil ⑥ sur les vis pré-installées ④ et ⑤, et serrez les vis ④ et ⑤.
■ Encliquetez les caches ①, ② et ③.

■ Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

Changer le côté de la porte du compartiment de congélation

TX15 ① ② ③

■ Ouvrez la porte du compartiment de congélation ③.
■ Rabattez vers le bas le cache du support-palier ①.
■ Dévissez le support-palier ②, et retirez la porte du compartiment de congélation ③ en même temps que le support-palier.
■ Dévissez l'élément de fermeture ④.

5 TX15 4

■ Placez l'élément de fermeture ④ tourné à 180° sur le côté opposé et vissez-le.
■ Obturez les trous libérés à l'aide des caches fournis ⑤.

TX15 ① ② ③ ④ ⑤ ⑥

■ Remettez en place par le haut ⑥ le support-palier ② en même temps que la porte du compartiment de congélation ③ et vissez le support-palier ② à demeure.
■ Rabattez le cache du support-palier ①.

Encastrement de l'appareil

Faites appel à une deuxième personne pour installer l'appareil frigorifique.

■ Ne montez l'appareil frigorifique que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal.
■ Assurez-vous que les armoires intégrées ne risquent pas de basculer.

90° 90°

Ajustez le meuble de cuisine à l'aide d'un niveau à bulle. Les côtés de la niche doivent former un angle de 90°, faute de quoi la porte du meuble ne couvrira pas ses quatre coins correctement.
■ Vous devez impérativement respecter les instructions relatives aux fentes de ventilation et d'aération (voir chapitre "Installation", paragraphe "Instructions de montage").

Vous aurez besoin des outils suivants pour le montage de l'appareil frigori-fique :

Vous aurez besoin des éléments de montage suivants :

Tous les éléments de montage sont identifiés par des chiffres. Vous retrouverez ces mêmes chiffres d'identification des pièces de montage dans les différentes étapes de montage.

- pour l'encastrement de l'appareil frigorifique dans la niche :

* Ces éléments ne sont joints qu'aux appareils d'une hauteur de niche de 140 cm et plus.
* Le nombre dépend de la hauteur de la niche ; nombre max. pour une hauteur de niche de 140 cm et plus (contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets)

- pour le montage de la porte de l'appareil :

** Le nombre dépend de la hauteur de niche. Contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets.

Toutes les étapes de montage se rapportent à un appareil frigorifique avec charnières à droite. Si vous avez inversé la fixation de la porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

Préparer l'appareil frigorifique

■ Posez l'appareil frigorifique juste devant la niche du meuble de cuisine.

■ Placez les pattes du bandeau d'ajustement ① depuis l'avant dans les supports de l'ergot.

Si l'appareil frigorifique est équipé d'une ouverture de porte gauche, introduisez les languettes dans l'ouverture droite du support de tige.

Risque d'endommagement de l'équerre de fixation avec cache. Le cache de l'équerre de fixation peut être facilement détaché. Fermez toujours immédiatement le cache de l'équerre de fixation.

TX15③ ② ② ③

■ Vissez les équerres de fixation ② légèrement avec les vis à tête hexagonale ③ sur les trous préalablement forés dans la porte de l'appareil.

Remarque : Vissez une paire d'équerres de fixation près de la poignée de la porte.

click !

■ Fermez les caches.
- Insérez l'appareil frigorifique aux deux tiers dans la niche d'encastrement. Ce faisant, veillez à ne pas coincer le câble de raccordement réseau.

Remarque : En attachant un bout de ficelle à la fiche, vous “rallongez” ainsi le câble d’alimentation pour faciliter l’in- sertion de l’appareil.

Faites passer le câble de raccordement à travers le meuble de cuisine en tirant l'autre extrémité de la ficelle, afin de raccorder facilement l'appareil frigorifique une fois encastré.

Uniquement pour les parois de meuble d'une épaisseur de 16 mm :

16 mm 4 5

■ Fixez les écarteurs ④ et ⑤ à droite sur les charnières.
■ Ouvrez la porte de l'appareil.

TX 15 7 8 6 9 10 11 TX 15

■ Enlevez le cache ⑥.
■ Vissez la pièce de fixation ⑦ à l'aide des vis ⑧ sans serrer.

Remarque : Ne serrez pas les vis à de- meure, de sorte que la pièce de fixation puisse encore coulisser.

■ Placez la pièce de fixation ⑨ sur l’équerre de fixation ⑩.
■ Vissez sans serrer l’équerre de fixation ⑩ à l’aide des vis ⑪.

Remarque : Ne serrez pas les vis à de- meure, de sorte que la pièce de fixation puisse encore coulisser.

■ Retirez le film de protection du ruban adhésif ⑫.
■ Collez le ruban adhésif ⑫ à l'avant sur le côté de l'appareil sur lequel la porte s'ouvre.

1. Placez le ruban adhésif au niveau de la partie inférieure de l'élément de fixation du haut.

2. Collez-le sur toute sa longueur.

Encastrer l'appareil frigorifique

Si l'appareil frigorifique est encastré trop profondément dans la niche, la porte de l'appareil risque de ne pas pouvoir fermer correctement une fois la porte du meuble montée. Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie.

Encastrez l'appareil frigorifique dans la niche d'encastrement jusqu'à obtenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

13 16 mm 14 19 mm 42mm

■ Glissez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équerres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.
- ⑬ Pour les parois de meuble d'une épaisseur de 16 mm :

les écarteurs touchent en haut et en bas le rebord avant de la paroi latérale du meuble.

- ⑭ Pour les parois de meuble d'une épaisseur de 19 mm :

les rebords avant des charnières en haut et en bas sont alignés avec le rebord avant de la paroi latérale du meuble.

Cela permet de maintenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

Important pour les meubles avec éléments de butée de porte (par ex. cames, joints d'étanchéité, etc.).

Il faut tenir compte des dimensions des éléments de butée de porte.

Vérifiez qu'un écart périphérique de 42 mm est maintenu par rapport aux arêtes avant des éléments de butée de porte.

■ Tirez l'appareil frigorifique vers l'avant en fonction de ces dimensions.

Remarque : Si possible, retirez les éléments articulés de la porte et glissez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équerres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.

■ Ajustez l'appareil frigorifique des deux côtés pour qu'il soit droit, en vous servant des pieds réglables, à l'aide de la clé anglaise jointe.

Fixer l'appareil frigorifique dans la niche

1. 2. 15 TX 15 TX 15

■ Poussez l'appareil frigorifique contre la paroi du meuble, côté charnières.
■ Afin de relier l'appareil frigorifique au meuble, vissez les vis pour aggloméré ⑮ en haut et en bas à travers les éclisses des charnières.

2. 7 8 16 TX 15 1. 10 11 TX 15 15

■ Faites glisser les équerres de fixation desserrées jusque sur la paroi du meuble.
■ Fixez l’équerre de fixation ⑩ à l’aide de la vis ⑮ sur la paroi du meuble.

Remarque : Percez le trou au préalable.

L'appareil frigorifique ne doit pas glisser vers l'arrière, sinon la distance circonférentielle de 42 mm ne sera pas respectée.

Maintenez avec vos pouces le contre-angle espacé contre la paroi du meuble pendant que vous vissez.

■ Fixez l’équerre de fixation ⑦ à l’aide des vis ⑯ sur la paroi du meuble.
Remarque : Percez les trous au préalable.
■ Resserrez bien les vis ⑧ et ⑪.

■ Détachez les extrémités qui dépassent des équerres de fixation. Vous n'en aurez plus besoin et pouvez les mettre au rebut.
■ Posez les caches respectifs ⑥ et ⑰ sur les équerres de fixation.

Uniquement pour un appareil frigorifique d'une hauteur de niche de 140 cm ou plus

Pour une sécurité supplémentaire, glissez les entretoises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil frigorifique :

19 18 8°

■ Commencez par fixer la poignée ⑱ à l’un des rails de stabilisation ⑲.
■ Introduisez le rail de stabilisation ^19 le plus loin possible dans le canal de passage. Retirez maintenant la poignée ^18 et montez-la sur l'autre rail de stabilisation fourni que vous introduirez également dans le canal.

Remarque : Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil frigorifique par la suite.

■ Fermez les portes de l'appareil.

Montage de la porte du meuble

Le bord supérieur de la porte du meuble doit se trouver à la même hauteur que les portes des meubles adjacents.

La porte du meuble doit être montée à l'horizontale et sans tension.

Le chapitre suivant décrit le montage de la porte de meuble d'une épaisseur de façade de meuble de 16 à 19 mm.

En usine, un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et ajustez-la si nécessaire.
■ Glissez les supports de montage ^20 à la hauteur de la porte du meuble : le rebord inférieur X des supports de montage doit se situer à la même hauteur que le bord supérieur de la porte du meuble à monter (symbole ▲).

Remarque : À l'aide de la façade du meuble, poussez les supports de montage à la hauteur des portes des armoires avoisinantes.

21 20 22

■ Dévissez les écrous ⑳ et enlevez la traverse de fixation ⑳ avec les supports de montage ⑳.

■ Posez la porte du meuble sur une surface stable, la face extérieure tournée vers le bas.

TX 15 24 25 22 24 TX 15 24 TX 15 23

• À l'aide d'un crayon, tracez une fine ligne centrale sur la face intérieure de la porte du meuble 23.
  ■ Suspendez la traverse de fixation ^22 avec les supports de montage sur la face intérieure de la porte du meuble. Ajustez la traverse de fixation au milieu.
  ■ Vissez la traverse de fixation à l'aide d'au moins six vis courtes pour aggloméré ②4. (N'utilisez que quatre vis sur le bord avec les portes à caisson).

Remarque : Percez les trous au préalable.

■ Retirez les supports de montage en tirant vers le haut ^25 . Retournez les supports de montage, puis insérez-les complètement dans les fentes centrales de la traverse de fixation (solution de rangement).

■ Poussez la protection latérale ^26 sur l'entretoise de fixation en face du côté des charnières.
■ Tournez la porte du meuble et fixez la poignée (si nécessaire).

■ Ouvrez la porte de l'appareil.

■ Suspendez la porte du meuble sur les boulons d'ajustage 27.
■ Vissez les écrous ②1 sans trop serrer sur les boulons d'ajustage.

Ajuster la position de la porte

Vérifiez la distance entre la porte du meuble et les portes des meubles avoisinants. L'espace doit être identique partout.

X : réglage par rapport aux côtés

■ Déplacez la porte du meuble.

Y : réglage de la hauteur

Un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Ne réglez cet intervalle que dans la plage indiquée.

■ Tournez les chevilles d'ajustage ⑳ à l'aide d'un tournevis.

■ Serrez les écrous ②1 à l'aide d'une clé anglaise en maintenant les boulons d'ajustage ②7 avec un tournevis.
■ Le bandeau d'ajustement ① ne doit pas dépasser. Il doit disparaître totalement dans la niche.

TX15 28 29

■ Ouvrez le cache de protection.
■ Vissez les vis ⑳ dans les trous de fixation ⑲.

Remarque : Percez les trous au préalable.

⚠ Risque d'endommagement de l'équerre de fixation avec cache. Le cache de l'équerre de fixation peut être facilement détaché. Fermez toujours immédiatement le cache de l'équerre de fixation.

■ Fermez la porte.

Z : réglage en profondeur

Vérifiez la distance entre la porte du meuble et le corps de meuble. La distance doit être d'env. 2 mm.

TX15 30 TX15 SW7 3 ca. 2mm z z

■ Desserrez les vis ③ en haut de la porte de l'appareil et les vis ③0 en bas sur la cornière de fixation.
■ Serrez à nouveau fermement toutes les vis.

31 click ! click !

■ Replacez le cache ③1 jusqu'à enclenchement.
■ Fermez les caches des équerres de fixation.

Comment savoir si l'appareil a été correctement monté :

• Vérifier si la porte se ferme correctement.
• La porte ne doit pas toucher le corps du meuble.
• Le joint sur le coin supérieur côté poignée doit être bien en contact.

■ Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez la porte de l'appareil.

Plongez la pièce dans le noir et vérifiez si de la lumière passe par les côtés de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

Raccordement électrique

L'appareil qui vous est livré, est prêt à être raccordé avec un câble et une prise en monophasé 50 Hz, 220-240 V.

Prévoir un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme aux normes VDE 0100.

Afin qu'en cas d'urgence, l'appareil fri-gorifique puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil pour être facilement accessible.

Si la prise n'est plus accessible après l'installation, un dispositif de sectionnement sur chaque pôle doit être prévu côté installation. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (conformes à la norme EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil ne doivent pas toucher l'arrière de cet appareil, étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez également de brancher d'autres appareils sur des prises installées au dos de cet appareil frigorifique.

Il est interdit d'effectuer le branchement avec une rallonge, car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne branchez pas l'appareil frigorifique sur des îlots d'onduleur utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire par exemple.

Sinon, les pics de tension peuvent se produire lors de l'activation de l'appareil frigorifique susceptibles d'entraîner une coupure de sécurité. Cela peut endommager l'électronique ! De même, l'appareil frigorifique ne doit pas être utilisé avec des fiches à économie d'énergie : cela risquerait de réduire l'alimentation en énergie de l'appareil frigorifique et d'entraîner un échauffement de ce dernier.

S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

S.A. Miele Belgique

Z.5 Mollem 480

1730 Mollem (Asse)

Réparations à domicile et autres renseignements : 02/451.16.16

E-mail: [e-mail]

Internet: www.miele.be

Miele Luxembourg S.à.r.l.

20, rue Christophe Plantin

Boîte postale 1011

L-1010 Luxembourg-Gasperich

Réparations à domicile et autres renseignements : 49 711 30

E-mail : [e-mail]

Internet : www.miele.lu

Allemagne

Miele & Cie. KG
