RDSV985 PN - Climatiseur ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante (catégorie climatiseur)
Marque	ROSIERES
Modèle	RDSV985 PN
Usage	Domestique, au-dessus d'une plaque de cuisson
Mode d'installation	Évacuation externe ou recyclage
Distance de montage	65 à 75 cm au-dessus de la table de cuisson
Diamètre du conduit d'évacuation	150 mm
Vitesses d'aspiration	3 vitesses : minimale, intermédiaire, maximale
Éclairage	Intégré, avec fonction minuterie
Type d'ampoule	LED G4, max 1,5W (kit douille+câble)
Filtre à graisse	Nettoyage mensuel
Filtre à charbon actif	Remplacement annuel (pour mode recyclage)
Alimentation électrique	Prise reliée à la terre
Puissance moteur	Moteur électrique haute puissance (valeur non spécifiée)
Niveau sonore	Modéré (valeur non spécifiée)
Matériaux	Design épuré, verre sur le dessus
Dimensions	Largeur standard 60 cm (estimation)
Sécurité	Arrêt automatique via minuterie, protections contre les chocs électriques
Entretien	Chiffon doux, nettoyant non abrasif
Réparabilité	Ampoule remplaçable (kit), moteur par professionnel
Garantie	Garantie constructeur (référence produit et numéro de série requis)
Normes environnementales	Directive DEEE 2012/19/EU

FOIRE AUX QUESTIONS - RDSV985 PN ROSIERES

Quelle est la hauteur recommandée pour installer la hotte au-dessus de la plaque de cuisson ?

La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

Comment installer la hotte en mode évacuation externe ?

Percez 3 trous de 8 mm pour fixer le support mural, vissez-le, puis accrochez la hotte. Fixez le clapet anti-retour et le tuyau d'évacuation (diamètre 150 mm). Installez les cheminées et fixez le support supérieur.

Comment installer la hotte en mode recyclage ?

L'installation est identique au mode évacuation externe, mais sans tuyau d'évacuation. Vous devez installer des filtres à charbon actif pour absorber les odeurs.

Comment installer les filtres à charbon actif ?

Retirez d'abord le filtre à graisse en appuyant sur le système d'ouverture. Positionnez le filtre à charbon dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Répétez de l'autre côté. Assurez-vous qu'il est bien enclenché.

Comment nettoyer le filtre à graisse ?

Il est important de nettoyer le filtre à graisse tous les mois pour éviter les risques d'incendie. Utilisez un produit ménager et un chiffon doux. Ne jamais utiliser d'éponge abrasive ou de produits chimiques agressifs.

Comment remplacer l'ampoule de la hotte ?

Retirez les vis sur la vitre, enlevez-la. Débranchez la connexion, retirez les douilles et le câble. Remplacez par un kit complet (ampoule LED G4, max 1,5W, douilles et câble). Remontez dans l'ordre inverse.

Que faire si la hotte vibre fortement ?

Les causes possibles sont : turbine coincée (appelez un professionnel), moteur mal fixé (éteignez et faites intervenir un professionnel), ou unité mal fixée au support (vérifiez l'installation).

Comment utiliser la minuterie rapide ?

Maintenez la touche Light/Timer pendant 2-3 secondes pour activer la minuterie rapide. Le bouton de vitesse clignote et la minuterie dure 5 secondes. Pour annuler, appuyez à nouveau sur la touche ou sur ON/OFF.

Où trouver le numéro de série de l'appareil ?

Le numéro de série (16 chiffres commençant par 3) se trouve sur le certificat de garantie ou directement sur l'appareil. Il est nécessaire pour contacter le service consommateur.

Comment éliminer la hotte en fin de vie ?

Conformément à la directive DEEE 2012/19/EU, ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un point de collecte enregistré ou rapportez-le à votre revendeur lors de l'achat d'un nouvel appareil équivalent.

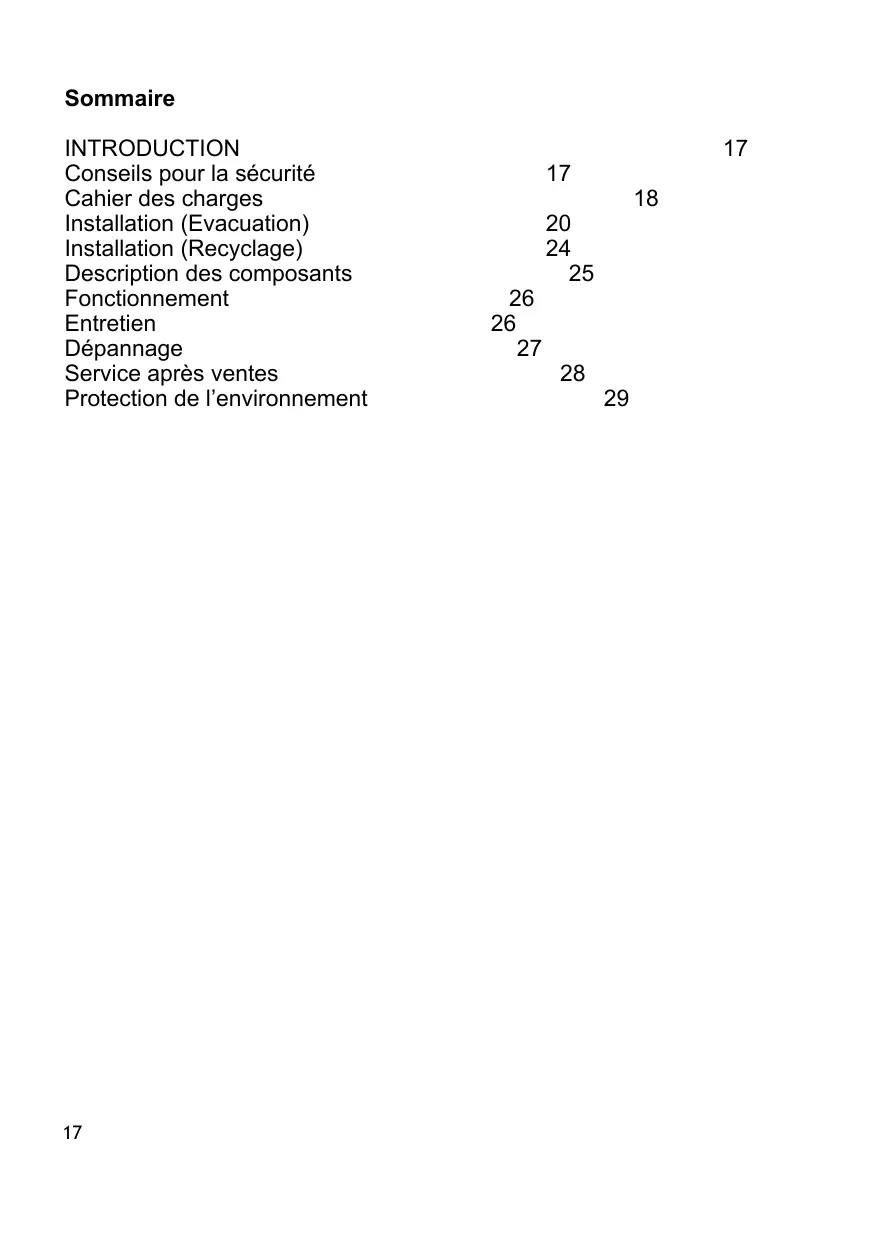

MODE D'EMPLOI RDSV985 PN ROSIERES

Conseils pour la sécurité 17
Cahier des charges 18
Installation (Evacuation) 20
Installation (Recyclage) 24
Description des composants 25
Fonctionnement 26
Entretien 26
Dépannage 27
Service après ventes 28
Protection de l'environnement 29

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un montage facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles
• l'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles
• La réglementation concernant le rejet de l'air doit être satisfaite
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elle ne soit surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte

- La hotte n'est pas destinée à être installé au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

• Cette hotte ne peut être branchée seulement sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

CaractérisriquesBase	Visuels	Qty1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée basse		1
Support de la cheminée haute		1
Fixation murale		1
8 chevilles 8 × 6 blanches		9
VisST4.0×30		9
7.2 VisST4.0×8		2

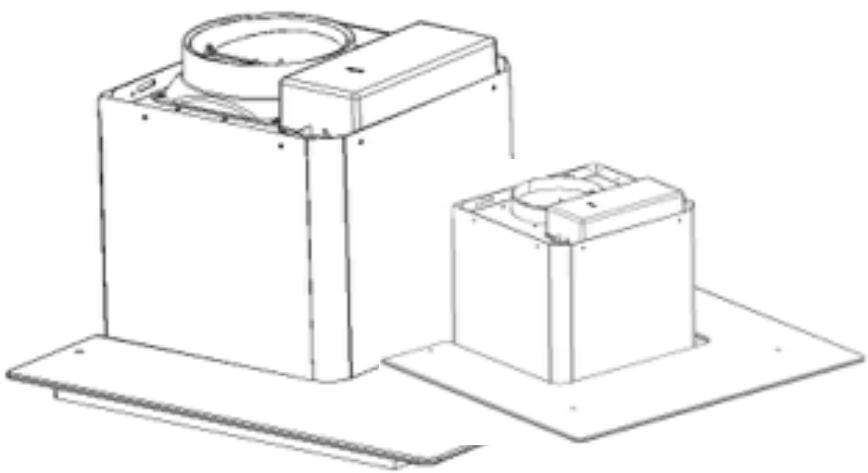

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil..

2. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Chevilles

Fixation mural

Vis (4mm x30mm)

107.5

mm

1. Soulever la hotte et fixer la sur la fixation murale

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'échappement est à fixer sur le clapet anti retour comme indiqué ci-dessous

Tuyau d'évacuation

Hotte

6.

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement.

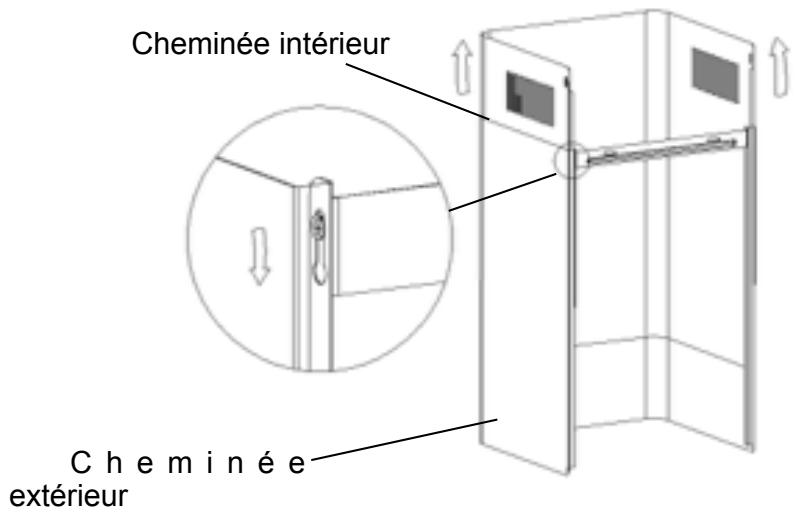

i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée.

ii faire glisser la cheminée pour ajuster la hauteur de la chemine. Quand la hauteur souhaitée est atteinte, puis accrocher le support de fixation avec les vis comme la photo ci-dessous.

8.

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptées.
2. Assemblez la hotte sur le support et fixez-la avec deux visses.

Support II

Visse

4mm x 8mm

Fixation murale

Visse(4mm x

30mm)

Installation (En recyclage)

Installation (En recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs.

Pour installez le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faîtes pareil de l'autre côté.

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

Description du bandeau de commande

Utilisation

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage

Bouton ON / OFF

Appuyant 1-2 secondes pour allumer / éteindre la hotte.

Bouton vitesse minimale

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage/ Minuteur

Appui court la lumière / bouton de la minuterie (1 seconde) pour allumer ou éteindre la lumière.

Rapid Minuteur

Maintenez la touche Light / timer pendant 2-3 secondes pour allumer le programmateur rapide.

Le bouton de vitesse de travail deviendra clignoter, la fonction Quick Timer va durer pendant 5 secondes.

Lorsque le compte à rebours fini, il y aura des sons »de bits» pour 5 secondes.

Pour annuler la minuterie rapide, appuyez clair / bouton de la minuterie ou appuyez sur le bouton ON / OFF.

Note : Si les trois puissances (minimale, intermédiaire et maximale)

sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte.

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte. Important : il est impossible de remplacer les ampoules

individuellement, il faut donc se procurer les ampoules, les douilles et le câble en même temps. (Leds : G4, Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière alluméem a is aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faites intervenir un professionnel pour la
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevée	Ajustez la hauteur entre 65-75 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est commercialisé en accord avec la directive européenne 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).

Les déchets des équipements électriques et électroniques (DEEE) contiennent des substances polluantes (ce qui peut entraîner des conséquences négatives pour l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de traiter ce type de déchets de manière appropriée afin de pouvoir éliminer correctement tous les polluants et de recycler les matériaux.

Les particuliers peuvent jouer un rôle important en veillant à ce que les DEEE ne deviennent pas un problème environnemental. Il est essentiel de suivre quelques règles simples:

• Les DEEE ne doivent pas être traités comme les déchets ménagers;
• Les DEEE doivent être remis aux points de collecte enregistrés. Dans de nombreux pays, la collecte des produits gros électroménagers peut être effectuée à domicile.

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui doit collecter gratuitement sur la base un contre un. L'équipement repris doit être équivalent ou bien avoir les mêmes fonctions que le produit acquis. zariadenie.
