MANUALE UTENTE RDSV985 PN ROSIERES

MANUALE D’ISTRUZIONE

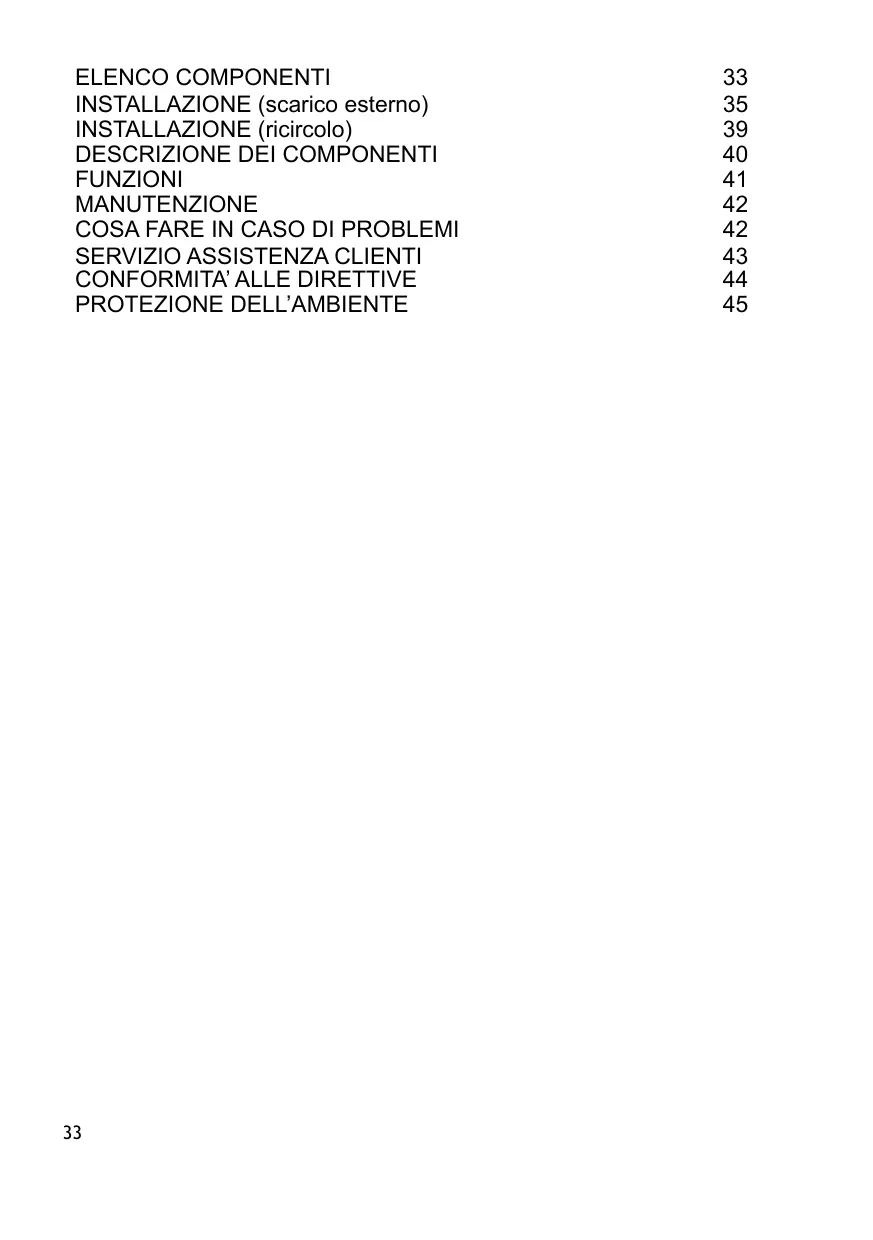

CONTENUTO INTRODUZIONE

PRECAUZIONI DI SICUREZZA

ELENCO COMPONENTI INSTALLAZIONE (scarico esterno) INSTALLAZIONE (ricircolo)

DESCRIZIONE DEI COMPONENTI

FUNZIONI MANUTENZIONE

COSA FARE IN CASO DI PROBLEMI

SERVIZIO ASSISTENZA CLIENTI

CONFORMITA’ ALLE DIRETTIVE

PROTEZIONE DELL’AMBIENTE

INTRODUZIONE Grazie per avere scelto questa cappa. Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all’installazione, utilizzo e manutenzione dell’apparecchio. Per poter utilizzare il prodotto in maniera corretta e sicura, prima dell’installazione e dell’utilizzo, La preghiamo di leggere attentamente il manuale di istruzione. La cappa è realizzata con materiali di alta qualità e con un design aerodinamico. E dotata di un motore elettrico ad elevata potenza e di un ventilatore, che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da un filtro antigrasso e da una facile installazione.

PRECAUZIONI DI SICUREZZA

Non lasciare utilizzare il prodotto ai bambini Questo elettrodomestico (la cappa) è progettata esclusivamente per uso domestico, non è adatta per barbecue, rosticcerie ed altri scopi commerciali. La cappa ed il suo filtro dovrebbero essere lavati regolarmente in maniera tale da mantenerli in condizione di operare efficientemente. Lavare la cappa seguendo il manuale di istruzioni e mantenere il prodotto lontano da pericoli di incendio. Vietata la cottura direttamente dal fornello a gas. Si prega di mantenere l’ambiente cucina in buone condizioni Prima di connettere questo strumento, controllare che il cavo di fornitura energia non sia danneggiato. L’eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato. Dovrebbe esserci un’adeguata ventilazione dell’ambiente quando la cappa è in funzionamento contemporaneamente ad apparecchi a gas o ad altri combustibili. L’aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da apparecchi a gas o ad altri combustibili.

• Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell’aria.
• Questo apparecchio non è destinato all’utilizzo da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e

mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non vi sia la supervisione e l’istruzione all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochino con tale apparecchio. Non provocare fiamme libere al di sotto della cappa. La cappa non è destinata ad essere installata sopra un piano cottura avente più di quattro elementi.

Pericolo Scossa Elettrica Collegare l’apparecchio solamente in una presa a terra. In caso di dubbio chiedere il parere di un tecnico qualificato. Il mancato rispetto di queste istruzioni può provocare morte, incendio e scosse elettriche.

Elenco componenti per l’installazione standard Descrizione Cappa Illustrazione Qtà

Supporto Camino Inferiore

Supporto Camino Superiore

INSTALLAZIONE a parete (scarico esterno) Se dispone di uno scarico per l’evacuazione dell’aria verso l’esterno l’esterno, la Sua cappa può essere collegata, come nell’immagine sotto riportata, per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile non infiammabile con diametro interno di 150mm)

1. Prima che l’installazione sia completata, non collegare la spina di

alimentazione alla presa di corrente. 2 La cappa deve essere posizionata ad una distanza di 65 – 75 cm sopra il piano cottura per un’efficienza migliore.

3. P r a t i c a r e 3 f o r i d a 8 m m per accomodare il supporto.

Avvitare e stringere il supporto della cappa nel muro con le viti in dotazione. Foro

5. Fissare la valvola unidirezionale per l’uscita dell’aria della

cappa. In seguito collegare il tubo di scarico sulla valvola unidirezionale come mostrato nella figura sottostante Tubo di evacuazione Cappa

i. Posizionare il vetro in posizione appropriata sulla parte

superiore della cappa.

ii. Fissare le 4 viti con le rondelle. Al fine di evitare

la rottura del vetro, si prega di non stringere le viti troppo forte.

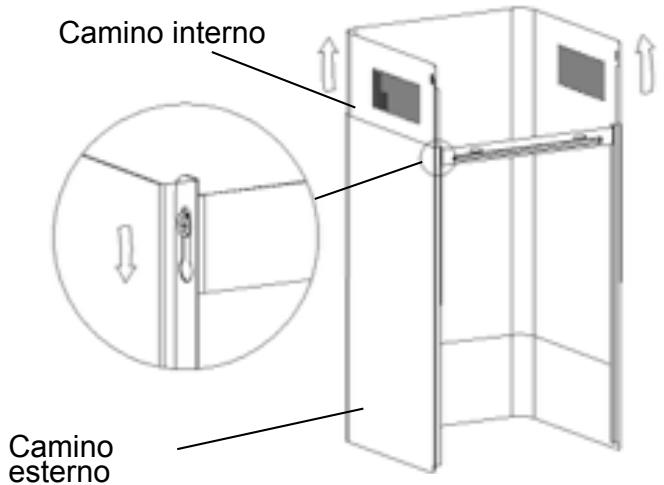

i. Collocare il camino interno nel camino esterno.

Dopodiché estrarre il camino interno verso l’alto. Regolare in maniera tale da raggiungere l’altezza desiderata.

ii. Fare scorrere il camino per aggiustarne l’altezza.

Una volta raggiunta l’altezza desiderata, appendere le viti al foro di fissaggio come mostrato nella figura sottostante. Camino interno Camino esterno

i. Realizzare due fori da 8mm per fissare la

seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione.

ii. Allineare il camino nell’unità e fissarlo con le due viti.

Vite 4mm x 8mm Vite (4mm x 30mm) INSTALLAZIONE (Ricircolo) Nel caso non si abbia uno scarico esterno, il tubo flessibile di scarico non è richiesto. L’installazione è simile a quella mostrata nella sezione “INSTALLAZIONE (SCARICO ESTERNO)”. Il filtro al carbone attivo può essere utilizzato per eliminare gli odori. Per installare il filtro al carbone attivo, bisogna prima rimuovere il filtro anti-grasso premendo il gancio di sblocco.

Inserire il filtro carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa cosa sull’altro lato. NOTE: o Assicurarsi che il filtro sia bloccato. In caso contrario potrebbe allentarsi e provocare danni. o Una volta che il filtro al carbone attivo è attaccato, la potenza di aspirazione si abbasserà.

DESCRIZIONE DEI COMPONENTI

FUNZIONI Pulsante Bassa Velocità! 1 E’ utilizzato per l’areazione della cucina. E’ adatto durante l’ebollizione e la cottura che comporti poco vapore. Pulsante Media Velocità! 2 E’ adatto per la ventilazione durante operazioni standard di cottura. Pulsante Alta Velocità! 3 Utilizzare nel caso in cui venga prodotta un’alta densità di fumo o vapore. Pulsante Illuminazione! NOTE: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente il prodotto funzionerà con la velocità maggiore.

Il pulsante ON / OFF ! Tenere premuto 1-2 secondi per accendere / spegnere la cappa. Pulsante Bassa Velocità! E’ utilizzato per l’areazione della cucina. E’ adatto durante l’ebollizione e la cottura che comporti poco vapore. Pulsante Media Velocità! E’ adatto per la ventilazione durante operazioni standard di cottura. Pulsante Alta Velocità! Utilizzare nel caso in cui venga prodotta un’alta densità di fumo o vapore. Pulsante Illuminazione # Premere brevemente il pulsante del timer / luce per accendere o spegnere la luce. Quick Timer # Tenere premuto il tasto timer / luce per 2-3 secondi per accendere il quick timer. Il pulsante di velocità di lavoro diventerà

lampeggiante, il timer rapido durerà per 5 secondi. Quando il conto alla rovescia finale, si udiranno alcuni "beep" per 5 secondi. Per annullare il quick timer, premere nuovamente il tasto timer / luce o premere il pulsante ON / OFF. MANUTENZIONE Prima di procedere con la pulizia spegnere l’unità e staccare la spina.

Utilizzare uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzare spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l’unità.

II. Pulizia Mensile dei Filtri

IMPORTANTE: pulire I filtri ogni mese può prevenire i rischi d’incendio. I filtri accumulano grasso, fumo e polvere…... influenzano, infatti, l’efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.

III. Pulizia Annuale dei Filtri Carbone

Applicabile SOLAMENTE ad unità installate a ricircolo. Questo filtro intrappola gli odori e deve essere sostituito almeno una volta ogni anno a seconda della frequenza d’uso della cappa.

IV. Cambiare una lampadina

Svitare le viti dal vetro e rimuovere quest’ultimo. Localizzare la lampadina che deve essere sostituita, L’impianto in cui è posizionata è illustrato nella sezione qui sotto.

Rimuovere il collegamento elettrico e estrarre il portalampada dalla cappa. Importante: non è possibile cambiare solamente le lampadine, è necessario sostituire anche il circuito elettrico e il contenitore delle lampadine. (LED light: G4, MAX 1.5W) Inserire le nuove lampadine, il contenitore ed il circuito elettrico, poi riconnettere il circuito. Riposizionare il vetro e le viti. Assicurarsi che le viti siano ben avvitate.

Problem Luce acces a ma ventol a non funzio Sia luce che ventola non funzion anti Forte vibraz ione della cappa Aspirazi one non soddisfa cente

vento la è Il motore è danneggiato. Spegnere l’unità e chiamare personale qualificato per Rimpiazzar e la lampadina. Rinserire la spina. Lampadina alogena bruciata.. Caso elettrico staccato vento la è dann Il motore della ventola La cappa non è ben ancorata al Distanza eccessiva tra la cappa ed il piano Spegnere l’unità e chiamare personale Spegnere l’unità e chiamare personale Staccare l’unità e verificare che Riposizione ad una distanza di 65-75 cm

PROTEZIONE DELL’AMBIENTE

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/ UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE). I RAEE contengono sia sostanze inquinanti (che possono cioè avere un impatto negativo anche molto pesante sull’ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell’assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola: - i RAEE non vanno mai buttati nella spazzatura indifferenziata; - i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente

(ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.
