Je vous encourage également à enregistrer votre Roomba dès maintenant à la page global.irobot.com/ register. En enregistrant votre robot, vous activerez instantanément votre garantie et commencerez à profiter des avantages exclusifs suivants : • Contactez le service client primé d’iRobot : profitez d’une assistance adaptée à votre robot, y compris les réponses à vos questions, des conseils pour l’entretien, des démonstrations vidéo, un chat en direct et bien plus encore. • Obtenez des mises à jour sur le produit et d’autres informations précieuses : soyez parmi les premiers à découvrir les nouveaux robots, les réductions exclusives et les promotions spéciales. Lors de votre enregistrement, vous pouvez également nous faire part de votre expérience avec le Roomba ; iRobot écoute ses clients et apporte des améliorations à ses robots à partir de vos précieux commentaires. Nous serons ravis de vous écouter ! Au nom de toute l’équipe, merci d’avoir choisi iRobot. Nous apprécions vos achats, vos commentaires et votre fidélité. Voici les robots qui font la différence ! Et le vôtre pour moins de corvées et plus de loisirs,
PDG et co-fondateur iRobot Corporation
Fonctionnement du nettoyage du Roomba®14 Modes de nettoyage15 Anatomie de l’iRobot Roomba16 Virtual Wall® barrière virtuelle automatique20 Virtual Wall® barrière virtuelle Lighthouse™21 Virtual Wall® barrière virtuelle Halo22 Programmes de nettoyage23 Stockage et charge de la batterie26 Maintenance27 Problèmes pendant le nettoyage29 Problèmes pendant la charge30 Foire aux questions31 Déclaration de conformité32 Service client d’iRobot33

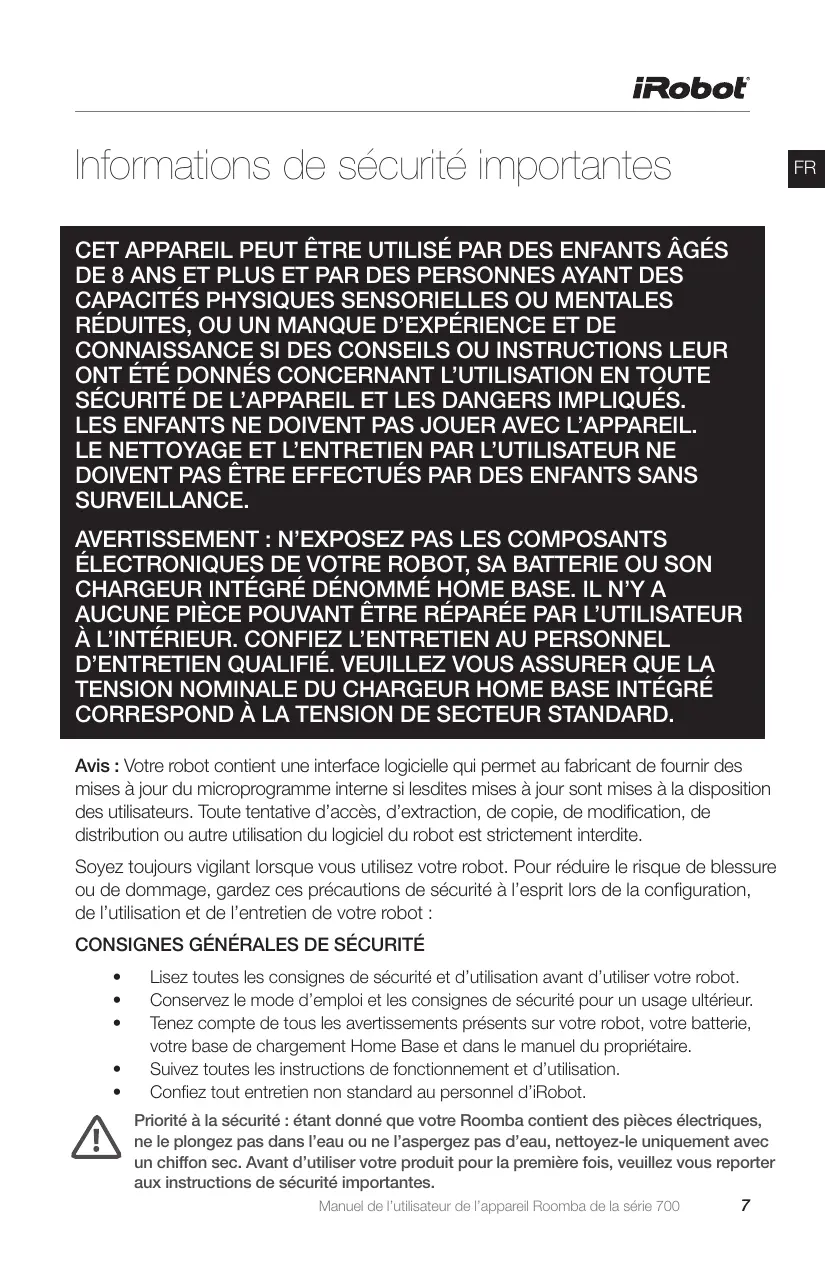

LE NETTOYAGE ET L’ENTRETIEN PAR L’UTILISATEUR NE DOIVENT PAS ÊTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE. AVERTISSEMENT : N’EXPOSEZ PAS LES COMPOSANTS ÉLECTRONIQUES DE VOTRE ROBOT, SA BATTERIE OU SON CHARGEUR INTÉGRÉ DÉNOMMÉ Home Base. IL N’Y A AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L’UTILISATEUR À L’INTÉRIEUR. CONFIEZ L’ENTRETIEN AU PERSONNEL D’ENTRETIEN QUALIFIÉ. VEUILLEZ VOUS ASSURER QUE LA TENSION NOMINALE DU CHARGEUR Home Base INTÉGRÉ CORRESPOND À LA TENSION DE SECTEUR STANDARD. Avis : Votre robot contient une interface logicielle qui permet au fabricant de fournir des mises à jour du microprogramme interne si lesdites mises à jour sont mises à la disposition des utilisateurs. Toute tentative d’accès, d’extraction, de copie, de modification, de distribution ou autre utilisation du logiciel du robot est strictement interdite. Soyez toujours vigilant lorsque vous utilisez votre robot. Pour réduire le risque de blessure ou de dommage, gardez ces précautions de sécurité à l’esprit lors de la configuration, de l’utilisation et de l’entretien de votre robot : CONSIGNES GÉNÉRALES DE SÉCURITÉ • Lisez toutes les consignes de sécurité et d’utilisation avant d’utiliser votre robot. • Conservez le mode d’emploi et les consignes de sécurité pour un usage ultérieur. • Tenez compte de tous les avertissements présents sur votre robot, votre batterie, votre base de chargement Home Base et dans le manuel du propriétaire. • Suivez toutes les instructions de fonctionnement et d’utilisation. • Confiez tout entretien non standard au personnel d’iRobot. Priorité à la sécurité : étant donné que votre Roomba contient des pièces électriques, ne le plongez pas dans l’eau ou ne l’aspergez pas d’eau, nettoyez-le uniquement avec un chiffon sec. Avant d’utiliser votre produit pour la première fois, veuillez vous reporter aux instructions de sécurité importantes. Manuel de l’utilisateur de l’appareil Roomba de la série 700 7
• Rangez et utilisez votre robot dans des endroits à température ambiante uniquement. • Nettoyez avec un chiffon imprégné d’eau uniquement. • N’utilisez pas cet appareil pour ramasser des matières en combustion ou qui dégagent de la fumée. • N’utilisez pas cet appareil pour ramasser les déversements d’eau de Javel, de peinture ou d’autres produits chimiques, ou quoi que ce soit d’humide. • Avant d’utiliser cet appareil, ramassez les objets tels que les vêtements, les feuilles volantes, les cordons de stores ou de rideaux, les cordons d’alimentation et tous les objets fragiles. Si l’appareil passe au-dessus d’un cordon d’alimentation et l’entraîne, un objet risque d’être retiré d’une table ou d’une étagère. • Si la chambre à nettoyer comprend un balcon, une barrière physique doit être utilisée pour empêcher l’accès au balcon et garantir un fonctionnement sûr. • Cet appareil n’est pas censé être utilisé par des personnes (enfants compris) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf si elles ont pu bénéficier de surveillance ou d’instructions concernant l’utilisation de l’appareil par une personne responsable de leur sécurité. • Il est nécessaire de surveiller les enfants afin qu’ils ne jouent pas avec le robot. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance. • Ne placez rien sur le dessus de votre robot. • Sachez que le robot bouge tout seul. Faites attention lorsque vous marchez dans la zone dans laquelle le robot est en marche pour éviter de marcher dessus. • Ne faites pas fonctionner le robot dans des zones comportant des prises électriques ouvertes dans le sol. 8
Si le cordon ou la fiche est endommagé(e), il/elle doit être réparé(e) par le fabricant ou par un technicien qualifié. Utilisez uniquement des batteries rechargeables approuvées par iRobot. • • Avant de ranger votre robot pour une longue durée ou de le transporter, chargez et retirez sa batterie, ainsi que les accessoires. • Chargez à l’intérieur uniquement. • En cas d’orage électrique, vous pouvez protéger la base de chargement Home Base de votre robot à l’aide d’un parasurtenseur. • Ne manipulez jamais la base de chargement Home Base avec les mains mouillées. • Débranchez toujours votre robot de la station Home Base avant de le nettoyer ou de l’entretenir. • Veuillez vous assurer que la tension nominale du chargeur Home Base intégré correspond à la tension de secteur standard. • Les batteries usagées doivent être placées dans un sac en plastique scellé et éliminées en toute sécurité conformément aux réglementations environnementales locales. • Avant chaque utilisation, vérifiez la batterie pour détecter tout signe de dommage ou de fuite. Ne chargez pas une batterie endommagée ou présentant une fuite. • Si la batterie présente une fuite, envoyez-la à votre centre d’entretien agréé iRobot local à des fins d’élimination. La batterie doit être retirée du robot avant d’être éliminée. • • Utilisez uniquement les batteries d’origine ayant la bonne spécification et fournies par iRobot. • N’écrasez pas ou ne démontez pas la batterie. Ne chauffez pas la batterie et ne la placez pas à proximité d’une source de chaleur. • Ne brûlez pas la batterie. Ne court-circuitez pas la batterie. • N’immergez pas la batterie dans un liquide.
• Utilisez le Roomba uniquement dans des environnements secs. • Ne vaporisez pas et ne versez pas de liquide sur le Roomba. Manuel de l’utilisateur de l’appareil Roomba de la série 700
Pour régler l’heure : 1
2 à la base de chargement Home Base pour se recharger. Le Roomba doit détecter le signal infrarouge de la base de chargement Home Base pour revenir vers cette dernière. • La base de chargement Home Base doit toujours être branchée. Le cas échéant, le voyant d’alimentation de la base de chargement Home Base clignote pour indiquer que cette dernière est branchée à une source d’alimentation. • Si le Roomba retourne à la base de chargement Home Base et ne parvient pas à s’amarrer, il réessayera jusqu’à ce qu’il y arrive. • Lorsque le Roomba se connecte et s’amarre correctement, le voyant d’alimentation de la base de chargement Home Base cesse de clignoter et devient vert.
Positionnez la base de chargement Home Base sur une surface dure et plane contre un mur. Veillez à l’installer à au moins 1,2 mètre de toute marche et à ce que le Roomba puisse l’atteindre facilement.
Manuel de l’utilisateur de l’appareil Roomba de la série 700
Vous entendrez un bip et le bouton CLEAN s’allumera. • Pour démarrer un cycle de nettoyage, appuyez à nouveau sur CLEAN. Roomba commencera un cycle de nettoyage. • Pour mettre le Roomba en pause, appuyez sur CLEAN pendant que le Roomba nettoie. • Pour reprendre le cycle de nettoyage, appuyez à nouveau sur CLEAN. • Pour arrêter le Roomba, maintenez le bouton CLEAN enfoncé jusqu’à ce que les voyants du robot s’éteignent.
• Videz le bac du Roomba et nettoyez son filtre après chaque utilisation. • Utilisez un accessoire Virtual Wall barrière virtuelle automatique ou Virtual Wall arrière virutelle Lighthouse (en option) pour que le Roomba nettoie les endroits souhaités. • Essuyez chaque semaine tous les capteurs avec un chiffon propre, sec et doux. • Utilisez le Roomba de manière fréquente.
Pour prolonger la durée de vie de la batterie du Roomba et garantir qu’il nettoie toujours de manière optimale : • Veillez à ce que le Roomba reste chargé quand vous ne l’utilisez pas. • Rechargez le Roomba dès que possible après utilisation ; attendre plusieurs jours peut endommager la batterie. • Pour le stockage hors de la base de chargement Home Base, retirez la batterie du Roomba et conservez-la dans un endroit frais et sec.
Quand il nettoie, le Roomba calcule le chemin de nettoyage optimal et détermine à quel moment utiliser ses différents comportements de nettoyage :
Le Roomba utilise un mouvement en spirale pour nettoyer une zone restreinte.
Le Roomba nettoie le périmètre complet de la pièce et navigue autour des meubles et des obstacles.
Le Roomba sillonne la pièce afin de nettoyer entièrement la pièce. Détection de saleté Lorsque le Roomba détecte la saleté, le voyant blanc Dirt Detect™ s’allume et le robot nettoie plus intensément dans cette zone.
À l’heure indiquée, le Roomba quitte sa base de chargement Home Base, nettoie, puis revient à la base de chargement pour recharger sa batterie une fois le nettoyage terminé.
Vous pouvez régler le Virtual Wall barrière virtuelle pour bloquer l’accès aux ouvertures jusqu’à une distance d’environ 2 mètres. Ce mur crée une barrière en forme de cône de sorte que le faisceau s’élargit progressivement. Le Virtual Wall barrière virtuelle crée un halo de protection autour de lui, empêchant le Roomba de s’approcher de trop près. Pour profiter de performances optimales, placez le Virtual Wall barrière virtuelle à l’extérieur de la porte dont vous souhaitez bloquer l’accès. Pointez les flèches en haut du Virtual Wall barrière virtuelle vers l’ouverture dont vous souhaitez bloquer l’accès.
Quand le Virtual Wall barrière virtuelle est réglé en mode automatique, le voyant d’alimentation clignote en continu pour indiquer que cette fonction est active. Lorsque le niveau des piles est faible, le Virtual Wall barrière virtuelle clignote deux fois à plusieurs reprises pour indiquer qu’il faut changer les piles. En mode automatique, les piles durent environ six mois. Pour économiser les piles, désactivez le Virtual Wall barrière virtuelle. Installation des piles 1
Utilisez simplement le sélecteur de mode pour faire votre choix. Dans tous les cas, le Lighthouse bascule sous et hors tension automatiquement lorsque vous allumez/ éteignez le Roomba. Lorsqu’il est sous tension, le voyant sur le dessus s’allume. Chaque Lighthouse fonctionne avec deux piles alcalines C. Un voyant clignotant signifie que les piles doivent être remplacées rapidement. Procédure d’utilisation du mode Lighthouse Il suffit de placer le Lighthouse dans l’embrasure de la porte, le logo orienté vers l’avant. Lorsque le Roomba a terminé la première pièce, le Lighthouse l’aidera à s’orienter dans votre domicile pour nettoyer les pièces une par une. Lorsque le Roomba a terminé le nettoyage, le Lighthouse l’orientera vers sa base de chargement Home Base pour le recharger. Vous pouvez utiliser plusieurs systèmes Lighthouse et Virtual Wall barrière virtuelle en même temps. Toutefois, veillez à ne pas les placer trop près les uns des autres, de la base de chargement Home Base ou de meubles qui pourraient gêner les rayons invisibles. Dans le cas contraire, le Roomba risque de ne pas reconnaître les Lighthouse et de ne pas pouvoir regagner sa base de chargement Home Base. Procédure d’utilisation du mode Virtual Wall barrière virtuelle En mode Virtual Wall, le Lighthouse crée une barrière invisible que le Roomba ne franchit pas. Il bascule automatiquement hors tension lorsque vous éteignez le Roomba. Placez simplement le Lighthouse au centre de l’embrasure de la porte. Contrairement au Virtual Wall, le Lighthouse intègre un sélecteur de plage qui vous permet de régler la longueur de la barrière, jusqu’à 2,4 mètres. Veuillez noter que plus le réglage de la plage est important, plus la batterie se décharge rapidement.
1. Une fois que vous avez placé les piles dans le Virtual Wall barrière virtuelle, insérez ce dernier dans le Halo. L’objectif circulaire du Virtual Wall barrière virtuelle doit être complètement visible au-dessus. 2. Placez le Halo sur le sol, au niveau du Roomba et à proximité des gamelles (comme illustré ci-dessous). 3. Si vous avez une gamelle, placez-la à côté du Halo, quasiment en contact avec le mur. Si vous avez deux gamelles, placez-en une de chaque côté du Halo.
2. Appuyez sur DAY pour parcourir les heures de nettoyage programmées. 3. Appuyez sur OK.
Pour supprimer une heure de nettoyage programmée : 1. Appuyez sur SCHEDULE. 2. Appuyez sur DAY pour parcourir les heures de nettoyage programmées. 3. Lorsque le Roomba affiche l’heure de nettoyage programmée que vous souhaitez supprimer, appuyez sur le bouton DAY et maintenez-le enfoncé pendant cinq secondes. Le Roomba émet un bip pour indiquer que l’heure de nettoyage a été supprimée. 4. Appuyez sur OK.
Pour modifier le programme de nettoyage : 1. Appuyez sur SCHEDULE. 2. Appuyez sur DAY pour parcourir les heures de nettoyage programmées. 3. Lorsque le Roomba affiche l’heure de nettoyage programmée que vous souhaitez modifier, appuyez sur les boutons HOUR et MINUTE et maintenez-les enfoncés pour effectuer la modification. 4. Appuyez sur OK, le Roomba émet un bip pour indiquer que le programme a été défini. L’horloge du Roomba peut s’afficher au format 12 heures (AM/PM) ou au format 24 heures. Pour basculer entre les deux affichages, appuyez sur le bouton CLOCK et maintenez-le enfoncé pendant 5 secondes. Basculez entre le format 12 heures et le format 24 heures à l’aide du bouton CLOCK. Appuyez sur OK pour enregistrer. Le Roomba émet un bip et l’horloge s’allume brièvement pour indiquer que le format d’affichage de l’heure a été modifié. L’horloge du Roomba revient au format 12 heures (AM/PM) par défaut lorsque la batterie est déconnectée ou quasiment déchargée. Manuel de l’utilisateur de l’appareil Roomba de la série 700
La télécommande, Virtual Wall barrière virtuelle, Lighthouse et la base de chargement Home Base fonctionnent en utilisant un rayon infrarouge invisible. S’ils sont tous utilisés dans la même zone, le Roomba peut détecter plusieurs signaux infrarouges et ne pas fonctionner. La télécommande NE fonctionne PAS lorsque le Roomba est près d’un Virtual Wall barrière virtuelle. 24
Roomba jusqu’à 7,6 mètres. Utilisez le centre de commande sans fil pour activer et désactiver le Roomba, programmer un nettoyage jusqu’à sept fois par semaine et diriger le Roomba dans la pièce. Pour programmer un nettoyage avec le Roomba, utilisez les boutons du centre de commande sans fil comme s’ils étaient sur le robot lui-même. Consultez la page 10 pour plus de détails sur la configuration de l’horloge du Roomba. Consultez la page 23 pour l’affichage, la modification et la suppression du programme de nettoyage. Avant d’utiliser votre centre de commande sans fil pour la première fois, installez 4 piles AA. Si vous achetez un centre de commande sans fil, visitez www.irobot.com/support pour savoir comment le configurer avec le Roomba.
Le Roomba est alimenté par une batterie rechargeable. La batterie du Roomba peut supporter des centaines de cycles de nettoyage si elle est correctement entretenue. Durée de vie de la batterie iRobot recommande de toujours garder le Roomba chargé pour prolonger la durée de vie de la batterie. Pour plus de détails sur la façon de préserver la durée de vie de la batterie du Roomba, visitez le site www.irobot.com/support. Rechargez le Roomba dès que possible après utilisation ; attendre plusieurs jours peut endommager la batterie. Pour le stockage hors de la base de chargement Home Base, retirez la batterie chargée du Roomba et conservez-la dans un endroit frais et sec.
Vous devrez charger complètement la batterie du Roomba avant chaque cycle de nettoyage. Une fois que la batterie est complètement chargée, le voyant s’allume en vert ; la batterie est alors en mesure de tenir pendant au moins un cycle de nettoyage complet. Charge d’entretien de 16 heures Si le Roomba est resté sur la base de chargement Home Base pendant une période prolongée, il amorcera un cycle de charge spéciale de 16 heures. Cette charge extensive entretient la batterie du Roomba et prolonge sa durée de vie. Pendant la charge, le bouton CLEAN du Roomba clignote rapidement. Remarque : pour des résultats optimaux, veillez à ne pas interrompre la charge d’entretien. Charge du Roomba Pour charger le Roomba, connectez le câble d’alimentation à la base de chargement Home Base, puis amarrez votre robot. Lorsque le Roomba est sur la base de chargement Home Base, vérifiez toujours que le voyant d’alimentation de cette dernière est allumé.
Le Roomba utilise le voyant de la batterie pour indiquer qu’il est en charge. Utilisez ce tableau pour déterminer l’état de la batterie. ICÔNE DE LA BATTERIE
Il est important d’effectuer régulièrement un nettoyage et vous devez remplacer les filtres au bout de deux mois d’utilisation régulière.
1. Retirez le protège-brosse en soulevant les deux languettes jaunes.
3. Retirez la roue de son logement et nettoyezla. Tirez fermement sur l’axe pour le retirer et enlevez tous les cheveux qui se sont enroulés dessus. Nettoyage des capteurs du bac (Roomba 770 et modèles supérieurs uniquement) Retirez le bac et essuyez les deux capteurs optiques du bac avec un chiffon propre et sec. Nettoyage des capteurs d’obstacle 1.
Pour répéter un message d’erreur, appuyez simplement sur CLEAN. Une petite maintenance se révèle parfois nécessaire. Pour garder votre Roomba en parfait état de marche, il est recommandé de procéder régulièrement à une petite maintenance. En particulier, veuillez noter les points suivants : • Observez les pièces jaunes ; celles-ci sont conçues pour être retirées et nettoyées. • Vous devez vider le bac et nettoyer les brosses après chaque utilisation, si possible. • Une accumulation excessive de cheveux peut endommager de façon permanente votre Roomba ou votre sol, nettoyez ainsi régulièrement les roulements de brosse et les embouts de brosse. 28
Ouvrez la cage de brosses du Roomba et nettoyez les brosses.
Roomba ne peuvent pas tourner.
Faites tourner les roues latérales du Roomba pour les nettoyer.
Déplacez le Roomba dans un nouvel endroit, puis appuyez sur CLEAN pour le redémarrer.
Roomba sont sales ou votre Roomba est en suspension au-dessus du vide.
Faites tourner les roues latérales du Roomba pour les nettoyer.
Roomba. Poussez-les dedans et dehors et vérifiez qu’elles tournent librement. Commencez dans un nouvel endroit.
Tapez sur le butoir du Roomba pour le nettoyer.
Roomba est compressé, ou le capteur du butoir est sale.
Faites tourner les roues latérales du Roomba pour les nettoyer.
Utilisez un Virtual Wall barrière virtuelle pour créer une zone de nettoyage plus petite.
Roomba est déchargée.
Roomba n’est pas connectée.
Roomba , retirez la batterie, puis réinstallez-la.
Réinitialisez le logiciel du Roomba (ci-dessous) et essayez de le charger à nouveau.
Réinitialisez le logiciel du Roomba (ci-dessous) et essayez de le charger à nouveau.
Laissez le Roomba refroidir pendant au moins une heure et essayez de le charger à nouveau.
Roomba ne refroidir pendant au refroidit pas. moins une heure et essayez de le charger à nouveau.
Maintenez le bouton CLEAN enfoncé pendant 10 secondes. Cette action effacera l’heure et risquera de provoquer des perturbations au niveau de l’amarrage pendant les premiers cycles de charge. 30
En cas de coincement dû à des éléments, tels que des fils ou pompons de tapis, la brosse latérale peut tourner lentement, ou même tourner en arrière pour se dégager. Cela peut également se produire sur des tapis épais. Si cela se produit dans d’autres cas, vous devez nettoyer la brosse. Pourquoi le Roomba émet-il parfois un bruit sourd ? Lorsque les brosses du Roomba rencontrent des éléments, tels que des pompons de tapis ou fils, elles inversent brièvement la direction pour se dégager. Cela produit un bruit sourd. Si vous entendez un bruit sourd dans n’importe quel autre cas, vous devez nettoyer les brosses principales. Pourquoi le Roomba ne ralentit-il pas lorsqu’il s’approche de certains obstacles ? Votre Roomba identifie généralement rapidement les obstacles, ce qui lui permet de ralentir et de heurter légèrement l’obstacle avec ses pare-chocs avant de changer de direction. Cependant, il peut être moins efficace pour détecter des surfaces extrêmement sombres ou des objets faisant moins de 5 centimètres de large.
Le robot aspirateur Roomba et Roomba SE et leurs accessoires sont en outre conformes aux normes européennes harmonisées suivantes : Année du marquage CE : 2004 EN 60335-1:2002 + A11:2004 Appareils électrodomestiques et analogues - Sécurité - Partie 1 - Exigences générales EN 60335-2-2:2003 Appareils électrodomestiques et analogues - Sécurité - Partie 2 - Exigences pour les aspirateurs et les appareils de nettoyage à aspiration d’eau EN 60335-2-29:2002 Appareils électrodomestiques et analogues - Partie 2-29 - Exigences particulières pour les chargeurs de batterie EN 55014-1:2000 + A1:2001 + A2:2002 Compatibilité électromagnétique - Exigences pour les appareils électrodomestiques, outillages électriques et appareils analogues – Partie 1 : Émissions EN 55014-1:1997 + A2:2002 Compatibilité électromagnétique - Exigences pour les appareils électrodomestiques, outillages électriques et appareils analogues – Partie 2 : Immunité - Norme de famille de produits Tests basse tension et CEM réalisés par : TUV Rheinland of North America Cet équipement a été testé et déclaré conforme aux limites d’un dispositif numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles quand l’équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément au manuel d’instructions, peut provoquer des interférences nuisibles aux communications radio. L’utilisation de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, lesquelles devront être corrigées aux frais de l’utilisateur. 32
• • Contacter votre centre d’assistance local
