Intitulé	Description
Type de produit	Imprimante laser monochrome
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 45 pages par minute
Capacité d'alimentation papier	250 feuilles (bac principal), 100 feuilles (bac multi-usages)
Formats de papier supportés	A4, A5, A6, B5, lettres, enveloppes
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Dimensions approximatives	400 x 360 x 300 mm
Poids	Environ 15 kg
Consommation électrique	Environ 600 W (impression), 50 W (veille)
Niveau sonore	Moins de 50 dB (impression)
Fonctions principales	Impression recto verso automatique, impression en réseau
Entretien et nettoyage	Nettoyage régulier du tambour et des rouleaux, remplacement des toners
Pièces détachées et réparabilité	Disponibilité de toners, tambours et pièces de maintenance
Garantie	1 an (extension possible)
Compatibilités	Windows, macOS, Linux
Informations générales	Idéale pour les bureaux avec un volume d'impression élevé

FOIRE AUX QUESTIONS - SP 5300DN RICOH

Comment résoudre le problème d'impression floue ?

Vérifiez que le tonnerre est correctement installé et qu'il n'est pas vide. Nettoyez le tambour d'impression et assurez-vous que le papier utilisé est de bonne qualité.

Que faire si l'imprimante ne répond pas ?

Assurez-vous que l'imprimante est allumée et connectée à votre ordinateur ou réseau. Redémarrez l'imprimante et vérifiez les câbles de connexion.

Comment résoudre un bourrage papier ?

Ouvrez le panneau arrière de l'imprimante et retirez délicatement le papier coincé. Assurez-vous que vous n'avez pas inséré trop de papier dans le bac d'alimentation.

Pourquoi l'imprimante affiche-t-elle un message d'erreur ?

Consultez le manuel utilisateur pour comprendre le code d'erreur. Les erreurs peuvent être dues à un manque de tonnerre, à un bourrage papier ou à des problèmes de connexion.

Comment mettre à jour le logiciel de l'imprimante ?

Visitez le site Web de RICOH pour télécharger la dernière version du logiciel. Suivez les instructions d'installation fournies sur le site.

Comment changer la cartouche de tonnerre ?

Ouvrez le capot de l'imprimante, retirez l'ancienne cartouche de tonnerre et insérez la nouvelle en veillant à bien la verrouiller en place.

Quel type de papier est recommandé pour l'impression ?

Utilisez du papier de qualité supérieure avec un poids compris entre 75 g/m² et 120 g/m² pour de meilleurs résultats.

Comment améliorer la qualité d'impression ?

Assurez-vous que le pilote d'imprimante est à jour et que les paramètres d'impression sont correctement configurés. Utilisez également du tonnerre de haute qualité.

L'imprimante imprime des pages blanches, que faire ?

Vérifiez le niveau de tonnerre et remplacez-le si nécessaire. Assurez-vous également que le tambour d'impression est en bon état.

Comment configurer l'imprimante en réseau ?

Utilisez le panneau de contrôle de l'imprimante pour accéder aux paramètres réseau et suivez les instructions pour connecter l'imprimante à votre réseau Wi-Fi.

MODE D'EMPLOI SP 5300DN RICOH

Guide des composants

Installation de l'imprimante 2

Support d'impression 3

Impression 4

Pilotes 5

Impression en Wi-Fi 6

Touches et témoins

Entretien de l'appareil 8

Dépannage 9

Configurations de l'imprimante (page WEB)

Annexe 11

TABLE DES MATIÈRES

Comment lire ce manuel....3

Consignes de sécurité importantes Région A 5

Consignes de sécurité importantes Région B 7

Programme ENERGY STAR....9

1. Guide des composants

2. Installation de l'imprimante

Ouverture du chargement en papier....1 2

Chargement du papier....13

Branchement de l'imprimante sur une prise de courant....15

Démarrage de l'imprimante....16

Installation des pilotes d'imprimante et du logiciel « RICOH Printer »......17

Imprimer une page test....24

Impression d'une page de configuration 25

3. Support d'impression

Papier pris en charge 26

Types de papier non recommandés....27

Zone d'impression....28

4. Impression

Travaux d'impression 29

Annulation de travaux d'impression....31

5. Pilotes

Environnement système pris en charge ....3 3

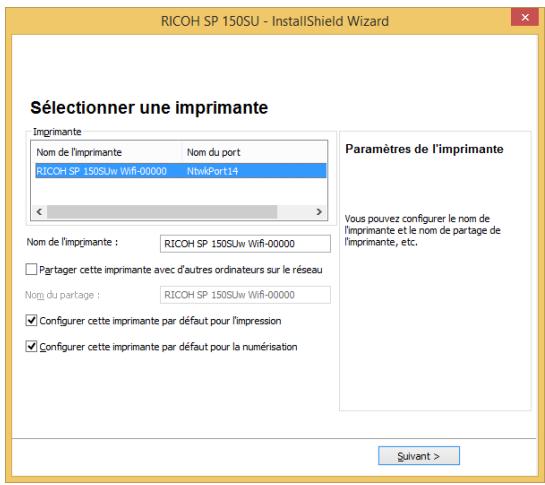

Pilotes utilisés sous Windows....34

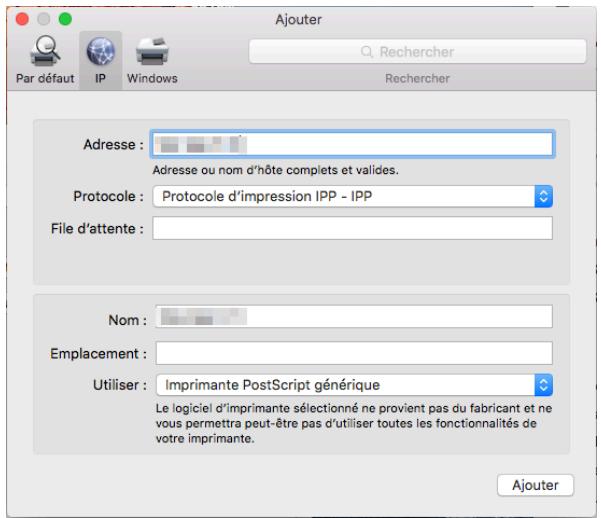

Pilotes utilisés sous Mac 47

6. Impression en Wi-Fi

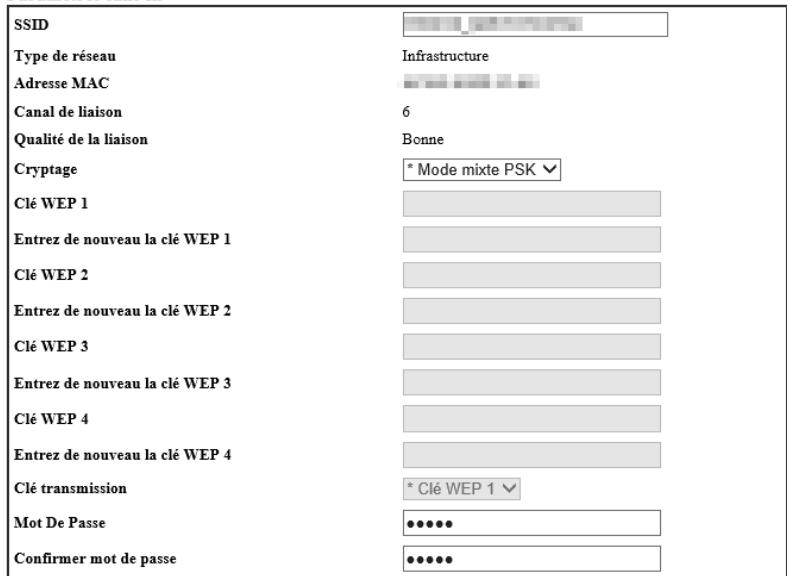

Configuration Wi-Fi et installation....51

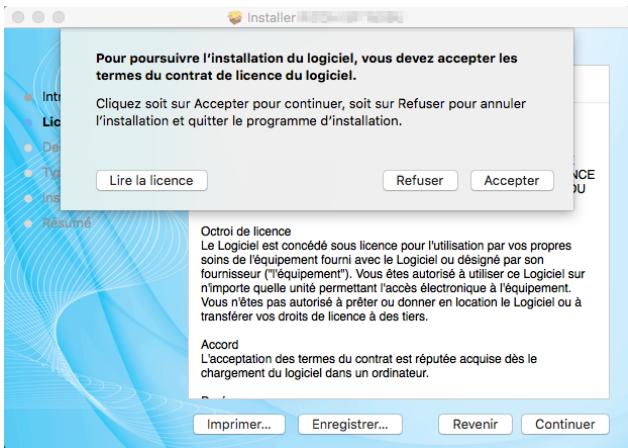

Installation du programme de pilote sans fil sur un système Mac OS....58

Impression en Wi-Fi....63

7. Touches et témoins

Introduction 64

Description du témoin à DEL et de l'état 65

8. Entretien de l'appareil

Entretient de la cartouche de toner ....70

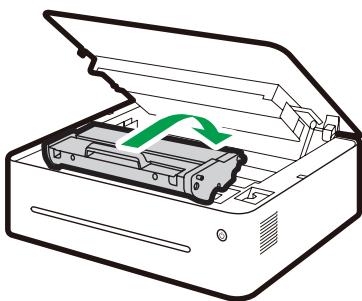

Remplacement de la cartouche de toner....72

Nettoyage de l'imprimante 74

9. Dépannage

FAQ....76

Problèmes d'alimentation en papier....77

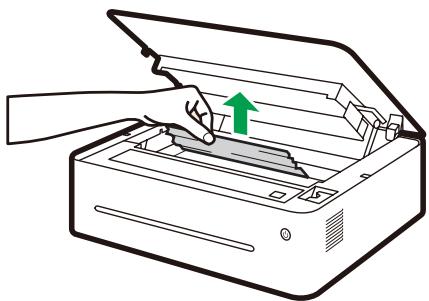

Élimination des bourrages de papier....78

Problèmes de qualité d'impression....86

Problèmes d'impression....87

État des témoins à DEL pour les erreurs et guide d'utilisation....89

10. Configurations de l'imprimante (page WEB)

Présentation....90

11. Annexe

Précautions relatives au toner....93

Déplacement et transport de l'appareil 94

Cartouche de toner....95

Spécifications de l'appareil....96

Marque commerciale....98

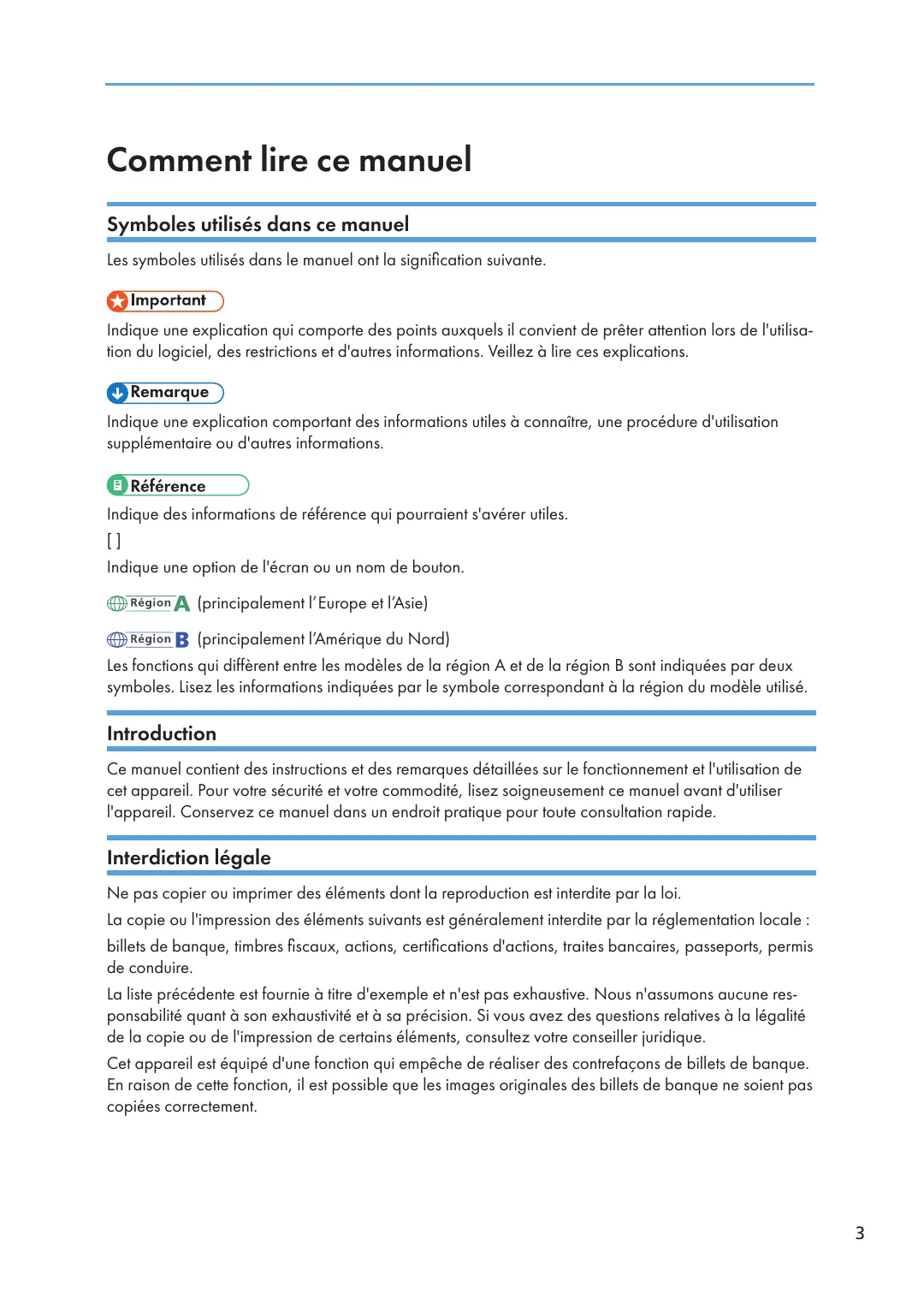

Comment lire ce manuel

Symboles utilisés dans ce manuel

Les symboles utilisés dans le manuel ont la signification suivante.

Important

Indique une explication qui comporte des points auxquels il convient de prêter attention lors de l'utilisation du logiciel, des restrictions et d'autres informations. Veillez à lire ces explications.

Remarque

Indique une explication comportant des informations utiles à connaître, une procédure d'utilisation supplémentaire ou d'autres informations.

Référence

Indique des informations de référence qui pourraient s'avérer utiles.

[ ]

Indique une option de l'écran ou un nom de bouton.

Région A

(principalement l'Europe et l'Asie)

Région B

(principalement l'Amérique du Nord)

Les fonctions qui diffèrent entre les modèles de la région A et de la région B sont indiquées par deux symboles. Lisez les informations indiquées par le symbole correspondant à la région du modèle utilisé.

Introduction

Ce manuel contient des instructions et des remarques détaillées sur le fonctionnement et l'utilisation de cet appareil. Pour votre sécurité et votre commodité, lisez soigneusement ce manuel avant d'utiliser l'appareil. Conservez ce manuel dans un endroit pratique pour toute consultation rapide.

Interdiction légale

Ne pas copier ou imprimer des éléments dont la reproduction est interdite par la loi.

La copie ou l'impression des éléments suivants est généralement interdite par la réglementation locale : billets de banque, timbres fiscaux, actions, certifications d'actions, traites bancaires, passeports, permis de conduire.

La liste précédente est fournie à titre d'exemple et n'est pas exhaustive. Nous n'assumons aucune responsabilité quant à son exhaustivité et à sa précision. Si vous avez des questions relatives à la légalité de la copie ou de l'impression de certains éléments, consultez votre conseiller juridique.

Cet appareil est équipé d'une fonction qui empêche de réaliser des contrefaçons de billets de banque. En raison de cette fonction, il est possible que les images originales des billets de banque ne soient pas copiées correctement.

Avis de non responsabilité

Le contenu du présent manuel est sujet à modification sans prévis. En aucun cas la société ne peut être tenue responsable de dommages directs, indirects, spéciaux, accidentels ou consécutifs résultant de la manipulation ou de l'utilisation de l'appareil.

Dans la mesure autorisée par la loi, en aucun cas le fabricant ne peut être tenu responsable des dommages ou autres découlant de pannées de cet appareil, de pertes de données enregistrées ou de l'utilisation ou de la non utilisation de ce produit et des modes d'emploi fournis avec celui-ci.

Veillez a toujours disposer de copies ou de sauvegardes des données enregistrées sur cet appareil. Les documents ou données peuvent être effacés en raison d'erreurs vous incombant ou de dysfonctionnements de l'appareil.

En aucun cas le fabricant ne peut être tenu responsable des documents créés par vous à l'aide de cet appareil ou des résultats des données que vous avez exécutées.

Pour une bonne qualité d'impression, le fabricant recommande d'utiliser du toner authentique du fabricant.

Le fabricant ne peut être tenu responsable des dommages ou dépenses pouvant résulter de l'utilisation de pièces autres que les pièces authentiques du fabricant avec vos produits de bureau.

Deux types de notation de taille sont employées dans ce manuel.

Certaines illustrations ou explications dans ce guide peuvent différer de votre produit en raison d'améliorations ou de modifications apportées au produit.

Consignes de sécurité importantes Région A

Informations utilisateur sur les équipements électriques et électroniques

Les utilisateurs dans les pays où ce symbole est affiché dans cette section sont averti de l'existence d'une loi nationale sur la collecte et le traitement des déchets électroniques

Nos produits comportent des composants de haute qualité et sont conçus pour faciliter le recyclage. Nos produits ou leur emballage comportent le symbole ci-dessous.

Il indique que le produit ne doit pas être traité comme un déchet domestique. Il doit être mis au rebut séparément, via un renvoi et les systèmes de collecte appropriés disponibles. En vous conformant à ces instructions, vous vous assurez que ce produit est correctement traité et contribuez à réduite l'impact potentiel sur l'enivrement et la santé humaine, qui pourraient sinon en être affectés suite à un gestion inappropriée. Le recyclage des produits permet de préserver les ressources naturelles et de protéger l'environnement.

Pour de plus amples informations sur les systèmes de collecte et de recyclage pour ce produit, prenez contact avec la boutique où vous l'avez acheté, votre distributeur local ou vos représentants commerciaux/de service après-vente.

Tous les autres utilisateurs

Si vous souhaitez mettre ce produit au rebut, prenez contact avec les autorités locales, la boutique où vous avez acheté ce produit, votre distributeur local ou vos représentants commerciaux/de service après-vente.

Conseil environnemental à l'attention des utilisateurs

Utilisateurs en E.U., Suisse et Norvège

Rendement des consommables

Consultez le mode d'emploi pour ces informations pour l'emballage du consommable.

Papier recyclé

L'appareil peut utiliser du papier recyclé produit conformément à la norme européenne EN 12281:2002 ou DIN 19309. Pour les produits utilisant la technologie d'impression, l'appareil peut imprimer sur du papier de 64g/m², lequel comporte moins de matériaux bruts et représente une réduction appréciable de l'utilisation des ressources.

Impression recto verso (le cas échéant)

L'impression recto verso permet d'imprimer sur les deux face d'une feuille de papier à utiliser. Cela permet d'économiser du papier et de réduire le volume des documents imprimés en utilisant moins de feuilles. Nous vous recommandons d'utiliser cette fonction chaque fois que vous procédez à une impression.

Programme de renvoi du toner et des cartouches

Le toner et les cartouches d'encre à recycler renvoyés par les utilisateurs sont acceptés sans frais, conformément aux réglementations locales.

Pour plus de détails sur le programme de renvoi, reportez-vous à la page Web ci-dessous ou consultez un membre le personnel du service.

https://www.ricoh-return.com/

Efficacité énergétique

La quantité d'énergie consommée par l'appareil dépend essentiellement de ses caractéristiques et non de la manière dont vous l'utilisez. L'appareil est conçu pour réduire le coût en électricité en passant en mode Prêt après l'impression de la dernière page. Si nécessaire, il est possible d'imprimer à nouveau immédiatement après depuis ce mode.

Si aucune impression supplémentaire n'est requise et qu'une période spécifié est écoulée, l'appareil passe en mode d'économie d'énergie.

Dans ces modes, l'appareil consomme moins de puissance (Watts). Si l'appareil doit imprimer à nouveau, il faut un peu plus longtemps pour sortir du mode d'économie d'énergie que du mode Prêt.

Pour une économie maximale d'énergie, nous vous recommandons d'utiliser le réglage par défaut de gestion de l'alimentation.

Les produits conformes aux exigences Energy Star sont toujours efficaces sur le plan énergétique.

Consignes de sécurité importantes Région B

Remarques à l'attention des utilisateurs de l'état de Californie (Remarques à l'attention des utilisateurs aux États-Unis)

Présence de perchlorate - des précautions de manipulation peuvent être nécessaires. Rendez-vous sur : www.dtsc.ca.gov/hazardouswaste/perchlorate

Remarques à l'attention des utilisateurs des USA concernant les exigences de la FFC

Partie 15 des règles FCC

Avertissement

Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément aux Règles FCC, partie 15. Ces limites sont conçues pour permettre une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radiofréquence et peut engendrer des interférences nuisibles aux communications radio s'il n'est pas installé et utilisé conformément aux instructions. Cependant, il n'existe aucune garantie d'absence totale d'interférences pour une installation en particulier. Si cet équipement cause effectivement des interférences nuisibles à la réception radio ou télévision, chose qui peut être déterminée en éteignant puis allumant l'équipement, il est conseillé à l'utilisateur de supprimer l'interférence en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre l'équipement et le récepteur.
• Raccorder l'équipement à une prise d'un circuit différent de celui du récepteur.
• Contacter le vendeur ou un technicien radio/TV confirmé.

Ce périphérique est conforme à la partie 15 des règles de la FCC.

L'utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences nuisibles.
(2) Cet appareil doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Toute modification non autorisée par les autorités responsables de la conformité peut entraîner la révocation du droit d'utilisation de ce produit.

Attention

Toute modification non autorisée par les autorités responsables de la conformité peut entraîner la révocation du droit d'utilisation de ce produit.

Déclaration code pays

En ce qui concerne les produits disponibles sur les marchés des USA/du Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection d'autres canaux n'est pas possible.

ATTENTION :

Toute modification non autorisée par le titulaire de cet appareil peut entraîner la révocation du droit d'utilisation de ce produit. Cet émetteur ne doit pas être placé près d'une autre antenne ou d'un autre émetteur. Il ne doit pas non plus être utilisé ou exploité avec une autre antenne ou un autre émetteur.

Federal Communication Commission (FCC) du gouvernement des États-Unis Déclaration sur l'exposition aux rayons

Cet équipement est conforme aux limites d'exposition aux radiofréquences de la FCC établies pour un environnement non contrôlé et se conforme aux exigences de conformité pour l'exposition aux RF de la FCC. Cet équipement présente de très faibles niveaux d'énergie RF jugés conformes sans évaluation de l'exposition permise maximale (MPE). Néanmoins, il est souhaitable de l'installer et de l'utiliser en mettant le radiateur à une distance d'au moins 20 cm du corps (à l'exclusion des extrémités : mains, poignets, pieds et chevilles).

Programme ENERGY STAR

Exigences de programme ENERGY STAR ^® pour les équipement d'imagerie

energy

ENERGY STAR

Les exigences du programme ENERGY STAR ^® pour les équipements d'imagerie encourage les économies d'énergie en faisant la promotion des ordinateurs et autres équipements de bureau économies en énergie.

Le programme soutient le développement et la propagation des produits dotés de fonctions d'économie d'énergie.

Il s'agit d'un programme ouvert auquel les fabricants participent volontairement.

Les produits ciblés sont les ordinateurs, les moniteurs, les imprimantes, les télécopieurs, les copieurs, les scanners et les appareils multifonctions. Les normes et les logos Energy Star sont uniformisés au niveau mondial.

Cet appareil est doté des modes d'économie d'énergie suivants :

L'appareil sort du mode d'économie d'énergie lorsqu'il reçoit un travail d'impression ou qu'une touche est enfoncée.

Cet appareil entre automatiquement en Mode d'économie d'énergie environ 60 secondes après la fin de la dernière opération.

Spécifications

Mode d'économie d'énergie	Consommation électrique*1	1,2 W au maximum
	Intervalle par défaut	60 secondes
	Durée de rétablissement*1	25 secondes au maximum

*1 Le temps de rétablissement et la consommation électrique peuvent varier en fonction des conditions environnementales de l'appareil.

1. Guide des composants

Cette section présente le nom des pièces à l'avant, à l'arrière et à l'intérieur de l'appareil.

Extérieur

Bac à papier Sortie du papier Touche d' alimentation Port USB Prise d'alimentation

↓ Remarque

- Reportez-vous à « 7. Touches et témoins » pour plus de détails sur les fonctions clés et la manière dont les témoins affichent l'état de l'imprimante.

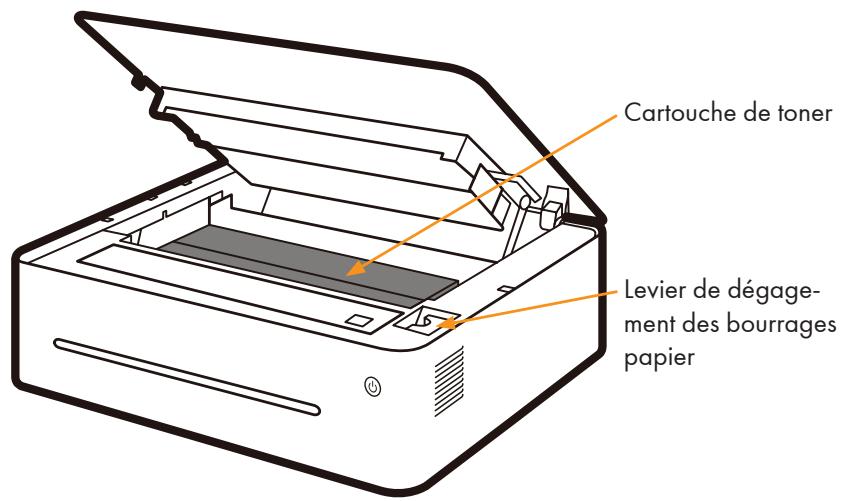

Intérieur

Cartouche de toner Levier de dégage- ment des bourrages papier

2. Installation de l'imprimante

Ouverture du chargement en papier

1. Ouvrez le bac à papier.

Chargement du papier

Cette section explique comment charger le papier dans le chargement du papier.

Remarque

- Reportez-vous à « 3. Support d'impression » pour plus de détails sur les supports d'impression.

1. Avant de charger le papier, recourbez les feuilles d'avant en arrière et aérez la pile.

Utilisez une surface plane telle qu'un bureau pour égaliser le bord des feuilles.

- Cela permet d'éviter les bourrages de papier.

1. Faites glisser les guides papier vers l'extérieur, puis chargez du papier côté impression dirigé vers le haut.

1. Ne chargez pas trop de papier à la fois. Le bac de chargement peut contenir un maximum de 50 feuilles (A4, 70 g/m²).

2. Pincez le clip du guide papier et glissez-le pour l'adapter au format du papier.

Pure mechanical linkage diagram without any text, numbers, or symbols

DPJ202

Important

- Veillez à configurer le format et le type de papier lors du chargement du papier. Lors de l'impression, spécifiez le format et le type de papier dans le pilote d'imprimante afin de pouvoir utiliser les réglages pour l'impression du papier chargé.

Remarque

• Reportez-vous à « 3. Support d'impression » pour savoir comment spécifier le format et le type de papier dans le pilote d'imprimante.
• Du papier ondulé peut provoquer des bourrages de papier. Aplanissez le papier ondulé avant de la charger.
• Ne poussez pas le guide papier trop loin. Cela pourrait le courber.
• Ne pas régler le guide papier pourrait provoquer un bourrage papier.
• Si vous devez ajouter du papier dans le dispositif de chargement du papier pendant l'impression, retirez préalablement le papier restant dans le dispositif de chargement du papier, puis ajoutez le nouveau papier. Ajouter de nouvelles feuilles de papier dans le bac à papier alors qu'il reste du papier pourrait provoquer des bourrages de papier ou le chargement de plusieurs feuilles en même temps.

Branchement de l'imprimante sur une prise de courant

1. Branchez le câble d'alimentation sur la prise d'alimentation située à l'arrière de l'imprimante.

1. Branchez l'autre extrémité du câble d'alimentation sur une prise d'alimentation secteur correctement mise à la terre.

Démarrage de l'imprimante

Maintenez enfoncée ⏻ la touche d'alimentation pendant au moins 0,5 seconde pour démarrer l'imprimante.

L'affichage du témoin illustré ci-dessous indique que l'imprimante est prête.

Le témoin d'alimentation est vert

Installation des pilotes d'imprimante et du logiciel « RICOH Printer »

Différents modèles

Il est possible que certaines fonctions ne soient pas disponibles sur tous les modèles dans tous les pays/toutes les régions.

Les pilotes et le logiciel « RICOH Printer » sont répertoriés ci-dessous.

Pilotes et logiciel« RICOH Printer »	SP 150	SP 150w
Pilote d'imprimante	√	√
« RICOH Printer »(Windows et Mac)	√	√
« RICOH Printer » (Android et iOS)		√

Trois manières d'installer les pilotes

Installation rapide (USB)

Configuration Wi-Fi et installation

Installation réseau

Le logiciel « RICOH Printer » sera installé sur votre périphérique par défaut lorsque vous choisirez Installation rapide.

Installation du logiciel « RICOH Printer »

Référence

- Veuillez consulter le Guide utilisateur de « RICOH Printer » pour en savoir plus.

Avant d'installer les pilotes d'imprimante

Confirmez les points suivants :

• Votre ordinateur possède au moins 128 Mo de mémoire interne.
• Votre ordinateur possède au moins 200 Mo d'espace libre sur le disque dur.
• Votre ordinateur possède un système d'exploitation Windows ou Apple Mac pris en charge par cette imprimante.

Remarque

- Reportez-vous à « 5. Pilotes » pour plus d'informations sur les systèmes d'exploitation compatibles.

Installation rapide (USB)

Installation des pilotes sous Windows

Ici, l'exemple concerne Windows 7. Votre système d'exploitation spécifique détermine les étapes nécessaires.

1. Démarrez l'imprimante et connectez l'ordinateur et l'imprimante à l'aide d'un câble USB.
2. Insérez le CD-ROM fourni avec ce produit dans le lecteur de CD-ROM de l'ordinateur.
3. Sélectionnez le répertoire d'installation approprié à votre modèle d'imprimante. Cliquez sur « setup.exe » pour démarrer l'installation.
4. Sélectionnez une langue lorsque l'interface du programme d'installation s'affiche.

Installation de l'imprimante RICOH Choisir un type d'installation Français ○ Installation rapide (USB) Installer l'imprimante pour une utilisation sur cet ordinateur. ○ Configuration Wi-Fi et installation Configurer le Wi-Fi et installer l'imprimante pour une utilisation sur un réseau. ○ Installation réseau Installer l'imprimante pour une utilisation sur un réseau. ○ Logiciel Installer le logiciel de prise en charge de l'imprimante. □ J'accepte d'utiliser le pilote d'imprimante Ricoh Contrat de licence Suivant > Quitter

1. Cliquez sur [Installation rapide (USB)]. Consultez le contrat. Si vous acceptez le contrat, cochez la case en regard de [J'accepte d'utiliser le pilote d'imprimante Ricoh] et cliquez sur [Suivant].

2. Le programme démarre automatiquement l'installation.

Etat de l'installation configure votre nouvelle installation du logiciel. InstallShield Annuler

1. Cliquez sur [Terminer] une fois l'installation terminée.

RICOH SP 150SU - InstallShield Wizard Prêt à imprimer ! Votre imprimante a été installée avec succès Imprimer une page test Terminer

L'imprimante est prête à l'usage une fois le pilote d'imprimante installé.

Installation des pilotes sous Mac OS

1. Démarrez l'imprimante et connectez l'ordinateur et l'imprimante à l'aide d'un câble USB.
2. Insérez le CD-ROM fourni avec ce produit dans le lecteur de CD-ROM de l'ordinateur.
3. Double-cliquez sur l'icône du CD sur le bureau de l'ordinateur.
4. Double-cliquez sur l'icône Installer. Une fenêtre s'ouvre comme illustré sur l'écran ci-dessous.

Programme d'installation du logiciel Vous serez guidé tout au long des étapes nécessaires à l'installation du logiciel. Introduction Licence Destination Type d'installation Installation Résumé Revenir Continuer

1. Cliquez sur [Continuer] dans la fenêtre d'introduction.

2. Lorsque l'interface du Contrat de licence s'affiche, sélectionnez la langue souhaitée.

3. Lisez attentivement le Contrat de licence du logiciel et cliquez sur [Continuer].

Contrat de licence Français CONTRAT DE LICENCE DE LOGICIEL L'UTILISATEUR FINAL S'ENGAGE A UTILISER CE LOGICIEL ("LE LOGICIEL") AUX TERMES DU PRESENT CONTRAT. LE CHARGEMENT DU LOGICIEL SUR TOUTE UNITE INFORMATIQUE IMPLIQUE L'ACCORD SUR LES PRESENTS TERMES. EN L'ABSENCE D'ACCORD SUR LES TERMES DU CONTRAT, LE CHARGEMENT DU LOGICIEL EST INTERDIT. Octroi de licence Le Logiciel est concédé sous licence pour l'utilisation par vos propres soins de l'équipement fourni avec le Logiciel ou désigné par son fournisseur ("l'équipement"). Vous êtes autorisé à utiliser ce Logiciel sur n'importe quelle unité permettant l'accès électronique à l'équipement. Vous n'êtes pas autorisé à prêter ou donner en location le Logiciel ou à transférer vos droits de licence à des tiers. Accord L'acceptation des termes du contrat est réputée acquise dès le chargement du logiciel dans un ordinateur. Imprimer... Enregistrer... Revenir Continuer

1. Si vous acceptez les termes du contrat de licence, cliquez sur [J'accepte] pour continuer l'installation.

Pour poursuivre l'installation du logiciel, vous devez accepter les termes du contrat de licence du logiciel. Cliquez soit sur Accepter pour continuer, soit sur Refuser pour annuler l'installation et quitter le programme d'installation. Lire la licence Refuser Accepter Octroi de licence Le Logiciel est concédé sous licence pour l'utilisation par vos propres soins de l'équipement fourni avec le Logiciel ou désigné par son fournisseur ("l'équipement"). Vous êtes autorisé à utiliser ce Logiciel sur n'importe quelle unité permettant l'accès électronique à l'équipement. Vous n'êtes pas autorisé à prêter ou donner en location le Logiciel ou à transférer vos droits de licence à des tiers. Accord L'acceptation des termes du contrat est réputée acquise dès le chargement du logiciel dans un ordinateur. Imprimer... Enregistrer... Revenir Continuer

1. Cliquez sur [Installer] et le système procède à l'installation par défaut du logiciel.

Installation standard sur « 10.11 » Cela occupera 14,5 Mo d'espace disque sur l'ordinateur. Cliquez sur Installer pour procéder à une installation standard de ce logiciel sur le disque « 10.11 ». Introduction Licence Destination Type d'installation Installation Résumé Revenir Installer

1. Pour Mac OS X, saisissez le nom d'administrateur et le mot de passe, puis cliquez sur [Installer le logiciel].
2. Cliquez sur [Poursuivre l'installation].

Vous devrez redémarrer votre ordinateur à la fin de l'installation de ce logiciel. Voulez-vous vraiment installer le logiciel maintenant ? Annuler Poursuivre l'installation Type d'installation Installation Résumé Revenir Installer

1. Cliquez sur [Redémarrer] pour terminer l'installation.

L'installation a été réalisée avec succès. Introduction Licence Destination Type d'installation Installation Résumé L'installation a réussi. Le logiciel a été installé. Cliquez sur Redémarrer pour terminer l'installation du logiciel. Revenir Redémarrer

onfiguration Wi-Fi et installation

Si vous souhaitez bénéficier des fonctions sans fil lorsque vous utilisez l'imprimante pour la première fois, vous devez procéder à la configuration sans fil avant de pouvoir utiliser l'imprimante de cette manière.

Important

• Certaines fonctions ne sont pas disponibles sur certains modèles ou dans certains pays/régions.
• En ce qui concerne les configurations et les fonctions propres à un modèle, reportez-vous à « Différents modèles ».
• En ce qui concerne l'installation d'un pilote d'imprimante sans fil, reportez-vous à « 6. Impression en Wi-Fi ».

Installation réseau

Installez le pilote d'imprimante sans fil la première fois que vous utilisez l'imprimante qui dispose déjà d'une configuration sans fil.

Important

• Il est possible que certaines fonctions et éléments optionnels ne soient pas disponibles sur tous les modèles dans tous les pays/toutes les régions.
• En ce qui concerne les configurations et les fonctions propres à un modèle, reportez-vous à « Différents modèles ».
• En ce qui concerne l'installation d'un pilote d'imprimante sans fil, reportez-vous à « 6. Impression en Wi-Fi ».

Mise à jour des pilotes d'imprimante

Vous pouvez mettre à jour le pilote d'imprimante installé en suivant les étapes.

1. Dans le menu [Démarrer], cliquez sur [Périphériques et imprimantes].

• Windows Server 2003/2003 R2 :
Dans le menu [Démarrer], sélectionnez [Imprimantes et télécopieurs].
• Windows Vista, Windows Server 2008 :
Dans le menu [Démarrer], sélectionnez [Panneau de configuration] et cliquez sur [Matériel et Audio]-[Imprimante]
- Windows 8/8.1/10, Windows Server 2012/2012 R2 :
Cliquez sur [Paramètres] dans la barre d'icônes, puis sur [Panneau de configuration].
Lorsque la fenêtre s'affiche, cliquez sur [Afficher les périphériques et imprimantes].

1. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante que vous souhaitez modifier, puis sur [Propriétés de l'imprimante].

- Windows Vista, Windows Server 2003/2008 :

Cliquez sur l'icône avec le bouton droit de la souris, puis sur [Propriétés].

1. Cliquez sur l'onglet [Avancé].

2. Cliquez sur [Nouveau pilote], puis sur [Suivant].

3. Cliquez sur [Je possède un disque...].

4. Cliquez sur [Parcourir...] et sélectionnez l'emplacement du pilote d'imprimante.

5. Cliquez sur [OK] et spécifiez le modèle d'imprimante.

6. Cliquez sur [Suivant].

7. Cliquez sur [Terminer].

8. Cliquez sur [OK] pour fermer la fenêtre Propriétés de l'imprimante.

9. Redémarrez l'ordinateur.

Désinstallation des pilotes d'imprimante

Vous pouvez également utiliser le programme pour désinstaller le pilote d'imprimante en suivant les étapes ci-dessous :

1. Dans le menu [Démarrer], cliquez sur [Périphériques et imprimantes].

• Windows Server 2003/2003 R2 :
Dans le menu [Démarrer], sélectionnez [Imprimantes et télécopieurs].
• Windows Vista, Windows Server 2008 :
Dans le menu [Démarrer], sélectionnez [Panneau de configuration] et cliquez sur [Matériel et Audio]-[Imprimante].
- Windows 8/8.1/10, Windows Server 2012/2012 R2 :
Cliquez sur [Paramètres] dans la barre d'icônes, puis sur [Panneau de configuration].
Lorsque la fenêtre s'affiche, cliquez sur [Afficher les périphériques et imprimantes].

2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante que vous souhaitez supprimer, puis sur [Supprimer le périphérique].

- Windows Vista, Windows Server 2003/2003 R2/2008 :

Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante que vous souhaitez supprimer, puis sur [Supprimer].

1. Cliquez sur [Oui].

2. Cliquez sur l'icône d'une imprimante, puis sur [Propriétés du serveur d'impression].

3. Cliquez sur l'onglet [Pilote].

4. Si [Modifier les paramètres de pilote] s'affiche, cliquez dessus.

5. Sélectionnez le type d'imprimante que vous souhaitez supprimer, puis cliquez sur [Supprimer].

6. Sélectionnez [Supprimer le pilote et le package de pilotes], puis cliquez sur [OK].

7. Cliquez sur [Oui].

8. Cliquez sur [Supprimer].

9. Cliquez sur [OK].

10. Cliquez sur [Fermer] pour fermer la fenêtre Propriétés du serveur d'impression.

Imprimer une page test

À la fin de l'installation du pilote, apparaît une option d'impression de page de test que vous pouvez imprimer de la manière suivante.

1. Cliquez sur [Démarrer], puis [Périphériques et imprimantes]. Cliquez avec le bouton droit de la souris et sélectionnez [Propriétés de l'imprimante] pour afficher la boîte de dialogue des propriétés (comme illustré ci-dessous).

Propriétés de Général Partage Ports Avancé Gestion des couleurs Sécurité Support Emplacement : Commentaire : Modèle : Fonctionnalités Couleur : Non Papier disponible : Recto verso : Oui Letter Agrafage : Non Vitesse : 22 ppm Résolution maximale : 600 ppp Préférences... Imprimer une page de test OK Annuler Appliquer Aide

1. Cliquez sur [Imprimer une page test].

Si la page de test s'imprime avec succès, l'imprimante RICOH SP 150/SP 150w est correctement configurée.

Impression d'une page de configuration

La page de configuration montre les paramètres de l'imprimante, notamment le nom du modèle, les paramètres réseau, le nom et le mot de passe de SoftAP, le volume de toner, la boîte de toner usagé et le nombre d'épreuves.

Lorsque l'imprimante est en attente, appuyez rapidement sur la ⏻ touche d'alimentation à trois reprises dans les 1,5 secondes et observez l'éclairage du témoin.

Le témoin d'alimentation alterne entrevert et éteint toutes les secondes

3. Support d'impression

Papier pris en charge

Format du papier

• A4
• Lettre	812'' × 11''
• Lettre	812'' × 14''
• B5
• A5 LEF
• A5 SEF
• B6 LEF
• B6 SEF
• A6
• Executive	714'' × 1012''
• 16K
• Format de papier personnalisé

Le format de papier personnalisé prend en charge les formats suivants :
• Largeur Env. 76,2-216 mm (3-8,5 pouces)
- Longueur Env. 116-355,6 mm (4,57-14 pouces)

Types de papier

Papier ordinaire	(70-90 g/m^2)
Papier recyclé	(70-90 g/m^2)
Papier épais	(90-105 g/m^2)
Papier mince	(60-70 g/m^2)

Capacité en papier
- Bac à papier 50 feuilles (70 g/m²)

Types de papier non recommandés

N'utilisez pas les types de papier suivants :

• Papier spécial pour imprimante jet d'encre
• Papier spécial pour encres visqueuses
• Papier écorné, plié ou froissé
• Papier tordu
• Papier ondulé
• Papier humide
• Papier sale ou usagé
• Un papier trop sec peut générer de l'électricité statique
• Papier imprimé, sauf avec dessins d'en-tête/pied de page
• Le papier imprimé sur des imprimantes non laser (par ex., copieurs monochromes ou couleur, imprimantes jet d'encre, etc.) en particulier peut provoquer des pannes
• Papier spécial tel que le papier thermique ou carbone
• Papier d'un grammage supérieur ou inférieur à la limite
• Papier avec des fenêtres, trous, perforations, découpes ou en relief
• Papier avec des attaches trombones ou des agrafes
• Enveloppes

Remarque

• Le papier mal stocké peut provoquer un mauvais chargement, une dégradation de la qualité d'impression ou des dysfonctionnements.
• L'utilisation de l'un des types de papier mentionnés ci-dessus pourrait endommager le produit. Ces dommages ne sont pas couverts par la garantie de Ricoh.

Zone d'impression

L'image ci-dessous montre la zone de papier sur laquelle l'appareil peut imprimer.

4,2 mm (0,2 pouce) 4,2 mm (0,2 pouce) Zone d'impression 4,2 mm (0,2 pouce) 4,2 mm (0,2 pouce)

↓ Remarque

- La zone d'impression peut varier en fonction du format du papier et des paramètres du pilote d'imprimante.

4. Impression

Travaux d'impression

Cette imprimante offre deux options d'impression :

• Impression avec un pilote d'imprimante
• Impression avec « RICOH Printer »

Impression avec un pilote d'imprimante

Cette option vous permet d'imprimer des fichiers sur l'ordinateur à l'aide de pilotes d'imprimante. Les étapes nécessaires pour imprimer peuvent être différentes pour d'autres logiciels ou environnements.

Reportez-vous au logiciel que vous utilisez pour imprimer pour les véritables étapes que vous devez suivre.

1. Vérifiez que l'imprimante est connectée.
2. Ouvrez le fichier que vous souhaitez imprimer.
3. Sélectionnez Imprimer dans le menu Fichier.

La boîte de dialogue d'impression s'affiche. (Le boîte de dialogue peut être différentes pour d'autres logiciels.)

Sélectionnez les paramètres d'impression de base dans la boîte de dialogue d'impression.

Les paramètres comprennent le nombre d'exemplaires, le format de papier et l'orientation.

Si aucune autre option n'est nécessaire, cliquez sur [Impression] pour lancer l'impression.

↓ Remarque

• Cliquez sur le bouton [Propriétés] dans la boîte de dialogue d'impression pour afficher une autre boîte de dialogue avec plus de paramètre d'impression.

• Toutes les modifications sont appliquées uniquement au logiciel en cours d'utilisation.
  Si vous souhaitez que votre imprimante utilise toujours les paramètres, suivez les étapes ci-dessous :

• Cliquez sur le bouton [Démarrer] de Windows.

• Sélectionnez [Périphériques et imprimantes] pour ouvrir la fenêtre.
• Sélectionnez votre imprimante, cliquez avec le bouton droit de la souris et sélectionnez [Options d'impression].

• Configurez les paramètres de l'imprimante ici et cliquez sur [OK]. Ces paramètres seront effectifs pour toutes les impressions sur cet ordinateur.

• Reportez-vous à « 5. Pilotes » à propos des paramètres de l'imprimante.

• Reportez-vous à « 8. Entretien de l'appareil » pour plus de détails sur les fonctions clés et la manière dont les témoins affichent l'état de l'imprimante.

Impression avec « RICOH Printer »

Pour en savoir plus, consultez >> la section sur l'impression dans le Guide utilisateur de « RICOH Printer ».

Annulation de travaux d'impression

Les étapes pour annuler un travail d'impression sont différentes pour les travaux en cours d'impression et ceux qui ne le sont pas encore.

Annulation d'un travail d'impression avant que l'impression n'ait commencé

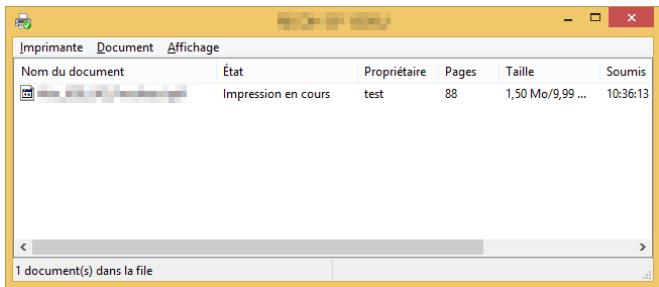

1. Double-cliquez sur l'icône de l'imprimante dans la barre de tâches, en bas à droite du bureau de l'ordinateur. La file d'attente d'impression s'affiche.

Imprimante Document Affichage Nom du document État Propriétaire Pages Taille Soumis Impression en cours/test 88 1,50 Mo/9,99 ... 10:36:13 1 document(s) dans la file

1. Cliquez sur la tâche d'impression. Puis cliquez avec le bouton droit de la souris et cliquez sur [Annuler].

Imprimante Document Affichage Nom du document État Propriétaire Pages Taille Soumis Suspendre en cours test 88 2,50 Mo/9,99 ... 10:36:13 Redémarrage Annuler Propriétés Annule l'impression des documents sélectionnés.

1. Cliquez sur [Oui] pour annuler la tâche.

Imprimante Document Affichage Nom du document État Propriétaire Pages Taille Soumis Impression en cours test 88 4,75 Mo/9,99 ... 10:36:13 Imprimantes Voulez-vous vraiment annuler ce document ? Oui Non 1 document(s) dans la file

Annulation d'un travail d'impression pendant l'impression

Appuyez de manière prolongée sur la touche d'alimentation ⏻ pendant au moins une seconde.

L'affichage du témoin à DEL illustré ci-dessous indique que la tâche actuelle est en cours d'annulation.

Le témoin d'alimentation alterne entre rouge et vert toutes les 0,5 seconde.

Important

• Si vous annulez un travail d'impression déjà traité, il est possible que l'impression se poursuive pendant quelques pages avant d'être annulée.
• L'annulation de travaux d'impression volumineux peut prendre un certain temps.

5. Pilotes

Ce chapitre décrit les paramètres pour les pilotes d'imprimante.

Environnement système pris en charge

Windows Vista	Familiale basique/Familiale Premium/Professionnel/Entreprise/Édition intégrale
Windows 7	Familiale basique/Familiale Premium/Professionnel/Entreprise/Édition intégrale
Windows Server 2003	Standard/Standard x64/Enterprise/Enterprise x64 (SP1 et versions ultérieures)
Windows Server 2003 R2	Standard/Standard x64/Enterprise/Enterprise x64
Windows Server 2008	Standard/Standard sans Hyper-V/Enterprise/Enterprise x64 sans Hyper-V
Windows Server 2008 R2	Standard/Enterprise
Windows 8	Windows 8
Windows 8.1	Windows 8.1
Windows Server 2012	Windows Server 2012
Windows Server 2012 R2	Windows Server 2012 R2
Windows 10	Home/Pro/Enterprise
Mac OS X 10.8-10.11	Mac OS X 10.8-10.11

Pilotes utilisés sous Windows

L'opération réelle peut s'avérer différente en fonction du logiciel utilisé.

Pour imprimer des documents depuis l'ordinateur à l'aide des pilotes d'imprimante, procédez comme suit :

1. Ouvrez le fichier que vous souhaitez imprimer.
2. Sélectionnez Imprimer dans le menu Fichier.

La boîte de dialogue d'impression s'affiche. (Elle peut différer en fonction du logiciel.)

Sélectionnez les paramètres d'impression de base dans la boîte de dialogue Impression.

Les paramètres comprennent le nombre d'exemplaires, le format de papier et l'orientation.

1. Cliquez sur [Propriétés]. Modifiez les paramètres d'impression dans la boîte de dialogue Propriétés.

Onglet Basic

(1) Affiche les para-mètres actuels Options d'impression Basic Avancé Profis d'impression Format du papier Lettre Orientation du papier Portrait Paysage Copies 1 Collationner 12 12 Typ de papier Papier ordinaire Qualité d'impression Normal (600 x 600 ppp) Paragères Graphiques d'impression Paramètres marquels... Format du papier : Lettre 8.50 x 11.00 in (215.9 x 279.4 mm) Type de papier : Papier ordinaire Copies : 1 Qualité d'impression : Normal (600 x 600 ppp) Recto verso : Aucun Mise à fléchelle : Arrêt Brochure : Arrêt Filigrane : Arrêt Plusieurs gages Normal Ordre des pages À droite, puis en bas Bordure de page Recto verso Aucun Invites de retournement Mode d'économie de toner Ajouter un profil... Support... Valeurs par défaut OK Annuler Appliquer Ade

1. Sélectionnez les options ci-dessous pour modifier les paramètres correspondants si nécessaire.

2. Format du papier

3. Orientation du papier
4. Copies
5. Type de papier
6. Qualité d'impression
7. Paramètres d'impression
8. Plusieurs pages
9. Recto verso

10. Mode d'économie de toner

11. Vérifiez les paramètres sélectionnés affichés dans la fenêtre (1).

12. Cliquez sur OK.

Pour restaurer les paramètres par défaut, cliquez sur Valeurs par défaut, puis sur OK.

Format du papier

Sélectionnez le format de papier requis dans la liste déroulante.

Formats de papier pris en charge : Lettre/A4/A5/A6/B5/B6/Executive/16K/A5(LEF)/B6(LEF)/Légal/Format de papier personnalisé/A3/B4/11x17 po/5,5x8,5 po/8K

Le format de papier personnalisé prend en charge la plage suivantes de formats de papier :

• Largeur Env. 76,2-216 mm (3-8,5 pouces)
- Longueur Env. 116-355,6 mm (4,57-14 pouces)

Orientation du papier

Vous pouvez sélectionner l'orientation de votre document (Portrait ou Paysage).

Portrait (vertical)	Paysage (horizontal)

Copies

Vous pouvez définir les nombre d'exemplaires à imprimer.

Collationner

Si la case Collationner est cochée, une copie complète de votre document sera imprimée, puis répétée en fonction du nombre de copies que vous avez sélectionné.

Si la case n'est pas sélectionnée, chaque page est imprimée pour le nombre de copies sélectionné avant l'impression du document suivant.

La case Collationner est sélectionnée	La case Collationner n'est pas sélectionnée

Type de papier

Cet appareil prend en charge les types suivants de support d'impression. Pour une qualité d'impression optimale, sélectionnez le support d'impression approprié.

• Papier ordinaire
• Papier recyclé
• Papier épais
• Papier mince

Qualité d'impression

Vous pouvez sélectionner l'une des options suivantes de qualité d'impression :

• Normal (600*600 ppp)
• Fine (1200*600 ppp)

Paramètres d'impression

Vous pouvez sélectionner l'un des modes d'impression suivants :

• Graphiques
  Le mode d'impression optimal pour les documents graphiques.
• Texte
  Le mode d'impression optimal pour les documents texte.

- Manuel

Vous pouvez sélectionner Manuel et cliquer sur le bouton [Paramètres manuels] pour changer les paramètres de la luminosité et du contraste.

Paramètres manuels Graphiques Luminosité 0 • < > + Cortraste 0 • < > + OK Annuler Valeurs par défaut Aide

Plusieurs pages

Choisir Plusieurs pages permet de réduire la taille de l'image d'une page, ce qui permet d'imprimer plusieurs pages sur une feuille de papier.

Vous pouvez également agrandir la taille de l'image pour imprimer une page sur plusieurs feuilles de papier.

Important

• Lorsque vous choisissez l'option N en 1, l'option Mise à l'échelle de l'onglet Avancé n'est pas disponible.
• Lorsque vous sélectionnez l'option 1 en NxN Pages, le mode recto-verso n'est pas disponible. Un message d'avertissement apparaît.

Ordre des pages

Lorsque l'option N en 1 est sélectionnée, vous pouvez sélectionner l'ordre des pages souhaité dans la liste déroulante.

Bordure de page

Lors de l'impression de plusieurs pages sur la même feuille, vous pouvez choisir d'ajouter des bordures pleines ou d'imprimer sans bordures.

Imprimer les marques de rognage

Lorsque l'option 1 en NxN Pages est sélectionnée, vous pouvez sélectionner l'option Imprimer les marques de rognage pour ajouter de fines marques de rognage dans la zone d'impression.

Recto verso

Sélectionnez Impression recto verso pour imprimer sur les deux faces du papier.

1. Sélectionnez Grand bord ou Petit bord.
2. L'activation de Recto verso permet d'afficher une boîte de dialogue avec les instructions de mise en place du papier.

La boîte de dialogue est affichée ci-dessous :

Invite pour retournement de la page en impression recto verso ① Chargez du papier dans la cassette à papier, puis impirnez les pages paine. ② Pour évié toute utilisation excessive de papier. Direct le papier en excels de la cassette à papier. ③ Retouvez les pages impirées comme Illustré sur la schina, les en-lêtes dirées vers le haut, puis remetteux en place dans la cassette à papier. ④ Apparaç sur la boulon d'alimentation pour impirnez les pages impaires et l'expression recto verso est alors terminée.

1. Une fois le recto imprimé, vous devez manuellement recharger le papier pour imprimer le verso en fonction des instructions de la boîte de dialogue.
2. Après avoir rechargé le papier, appuyez une fois sur la touche d'alimentation ⏻ qui doit clignoter en rouge.
3. L'imprimante continue à imprimer sur le verso.
4. Une fois le recto imprimé, vous devez manuellement recharger le papier pour imprimer le verso en fonction des instructions de la boîte de dialogue.
5. Après avoir rechargé le papier, appuyez une fois sur la touche d'alimentation ⏻ qui doit clignoter en rouge.
6. L'imprimante continue à imprimer sur le verso.

Remarque

• Si la case [Impression inversée] est cochée, les pages paires sont imprimées dans l'ordre inverse (..., 8, 6, 4, 2), suivies des pages impaires dans l'ordre inverse (..., 7, 5, 3, 1). Si la case [Impression inversée] est décochée, les pages sont imprimées dans l'ordre normal plutôt que dans l'ordre inverse.
• Si le nombre total de page est impair, la dernière page du document imprimé est une page vierge.

Deux méthodes de reliure

• Aucun
• Grand bord
• Petit bord

Grand bord	Petit bord

Mode d'économie de toner

Activez le Mode d'économie de toner pour réduire la consommation de toner.

En Mode d'économie de toner, le document imprimé est plus pâle, mais la densité d'impression est la même.

Cette option est désactivée par défaut.

Important

- La vitesse d'impression et l'utilisation de la mémoire ne sont pas affectées en Mode d'économie de toner.

Onglet Avancé

Options d'impression Basic Avancé Profils d'impression Mise à l'échelle ● Arêt Ajuster au format du papier Lettre ○ Redimensionnement personnalisé 25-400%: 100 Format du papier : Lettre 8.50 x 11.00 in (215.9 x 279.4 mm) Type de papier : Papier ordinaire Copies : 1 Qualité d'impression : Normal (600 x 600 ppp) Recto verso : Aucun Mise à l'échelle : Arrêt Brochure : Arrêt Filigrane : Arrêt □ Brochure Paramètres... □ Utiliser un filigrane Paramètres... □ Impression de l'en-tête/pied de page Paramètres... □ Réglage de la densité Paramètres... □ Ignérer les pages blanches □ Imprimer le tegte en noir ☑ Impression inversée Ajouter un profil... Support... Valeurs par défaut OK Annuler Appliquer Aide

Vous pouvez cliquer sur les options ci-dessous pour changer les paramètres correspondants :

• Mise à l'échelle
• Brochure
• Utiliser un filigrane
• Impression de l'en-tête/pied de page
• Réglage de la densité
• Ignorer les pages blanches
• Imprimer le texte en noir
• Impression inversée

Mise à l'échelle

Vous pouvez changer l'échelle des images imprimées.

• Arrêt
• Ajuster au format du papier
• Redimensionnement personnalisé [25-400%]

Important

• Lors Ajuster au format du papier ou Redimensionnement personnalisé est sélectionné, les options Plusieurs pages ou [Brochure] ne sont pas disponibles.
• Un message d'avertissement apparaît.

Brochure

Sélectionnez cette option pour imprimer une brochure avec la fonction d'impression recto verso. L'imprimante organise automatiquement les pages dans l'ordre requis. Il vous suffit de plier les pages imprimées.

Les options suivantes sont disponibles dans la boîte de dialogue Brochure.

Paramètres de création de brochure

Reliure gauche

Reliure droite

Méthodes d'impression de brochure

Toutes les pages en une fois

Diviser en jeux

Sélectionnez l'option Diviser en jeux pour imprimer une brochure sous la forme de jeux de brochures plus petites.

Les pages sont automatiquement mises en ordre. Il vous suffit de plier les pages imprimées.

Vous pouvez configurer le nombre de pages de chaque brochure entre 1 et 15. Cette option est très pratique lors de l'impression de brochures comportant de nombreuses pages.

Décalage de la reliure

Lorsque Décalage de la reliure est sélectionné, vous pouvez affecter une valeur de décalage de reliure en millimètres ou en pouces.

Important

• Lorsque Impression de brochure est sélectionné, une boîte de dialogue d'avertissement apparaît et la fonction Grand bord est activée.
• Lorsque Impression de brochure est sélectionné, la fonction Numéro de la page du mode Impression de l'en-tête/pied de page n'est pas disponible.

Utiliser un filigrane

Vous pouvez ajouter un logo ou du texte à vos documents sous la forme d'un filigrane. Vous pouvez choisir d'utiliser un filigrane prédéfini ou un fichier texte/image que vous avez créé. Cochez la case [Utiliser un filigrane] et cliquez sur [Paramètres].

Paramètres des filigranes

Paramètres des filigranes Sélectionner un filgrane Confidentiel Copier Brouillon Confidentiel Nouveau texte... Nouveau bitmap... Modifier... Supprimer OK Annuler Valeurs par défaut Age

Sélectionner un filigrane

Sélectionnez le filigrane requis.

Cliquez sur Nouveau texte ou Nouveau bitmap pour créer un nouveau filigrane.

Nouveau texte

Le filigrane peut comporter jusqu'à 30 caractères.

Enregistrer le filigrane

Enregistrer le filigrane NOM Texte Texte Police Arial Style Gras Taille 72 ✓ Transparente Position Haut Gauge Droite Bas Angle -90 -45 0 45 90 Angle [-90 & 90] 0 OK Annuler Valeurs par défaut Aide

Nom

Saisissez un titre approprié dans la zone de texte.

Texte

Saisissez le texte du filigrane dans la zone de texte et sélectionner la police, le style et la taille du filigrane, puis l'option requise Transparente.

Transparente

Cochez cette case pour rendre le filigrane transparent afin que le texte ou les images en dessous du filigrane demeurent visibles.

Laissez cette case décochée pour rendre le filigrane complètement opaque afin que le texte les images en dessous soient complètement recouverts.

Angle

Définissez l'angle d'inclinaison du filigrane.

Position

Définissez la position du filigrane sur la page.

Enregistrer le filigrane (bitmap)

Enregistrer le filigrane (bitmap) Nom Nouveau Bitmap Fichier Choisir un bitmap Mige à l'échelle [ 25-999 % ] 100 Transparente Position Haut Gauge Droite Bas OK Annuler Valeurs par défaut Aide

Nom

Saisissez un titre approprié dans la zone de texte.

Bitmap

Sélectionnez le nom du fichier d'image requis.

Mise à l'échelle

Changez la taille de l'image sélectionnée.

Position

Définissez la position du filigrane sur la page.

Transparente

Cochez cette case pour rendre le filigrane transparent afin que le texte ou les images en dessous du filigrane demeurent visibles.

Laissez cette case décochée pour rendre le filigrane complètement opaque afin que le texte les images en dessous soient complètement recouverts.

Cliquez sur [OK] après avoir créé un nouveau texte ou bitmap et le nouveau filigrane est créé.

Important

- Lorsque les filigranes sont utilisés, l'option « 1 en NxN Pages » de [Plusieurs pages] n'est pas disponible.

Modifier

Sélectionnez le filigrane à modifier dans la liste des filigranes et cliquez sur [Modifier] pour appeler la boîte de dialogue [Modifier le filigrane] ou [Modifier le filigrane (bitmap)].

Supprimer

Sélectionnez le filigrane à supprimer dans la liste des filigranes et cliquez sur [Supprimer]. Suivez les instructions dans la boîte de dialogue contextuelle pour supprimer le filigrane.

Remarque

- Il est impossible de modifier ou de supprimer les filigranes standard.

Impression de l'en-tête/pied de page

Utilisez cette fonction pour ajouter un en-tête ou un pied de page au document.

Cochez la case Impression de l'en-tête/pied de page et cliquez sur [Paramètres] pour configurer les paramètres.

Les paramètres comprennent :

• Nom utilisateur de connexion
• Nom du propriétaire de la tâche
• Nom du document
• Numéro de la page
• Date
• Heure

Impression de l'en-tête/pied de page Imprimer les éléments Nom utilisateur de connexion Arrêt Nom du propriétaire de la tâche Arrêt Nom du document Arrêt Numéro de la page Arrêt Date Arrêt Heure Arrêt Position ● Gauche ○ Centre ○ Droite ● Haut ○ Bag Changer la configuration de tous les éléments d'impression commun Police Taille Times New Roman 9 B I OK Annuler Valeurs par défaut Aide

Position

Utilisez les paramètres de Position pour définir la position de l'en-tête/pied de page sur la page.

Trois options sont disponibles dans le sens horizontal : Gauche/Centre/droite.

Deux options sont disponibles dans le sens vertical : Haut/Bas.

Police

Vous pouvez configurez la police de caractère du texte.

Taille

Vous pouvez configurez la taille du texte.

Bouton « B » : gras.

Bouton « I » : italique

Réglage de la densité

Utilisez cette option pour augmenter ou diminuer la densité d'impression.

Pour régler la densité d'impression, cochez la case Réglage de la densité et cliquez sur [Paramètres].

Réglage de la densité ✓ Valeurs par défaut de l'imprimante Le plus clair Normal Le plus sombre 0 < > OK Annuler Valeurs par défaut Aide

Ignorer les pages blanches

Si l'option Ignorer les pages blanches est cochée, le pilote d'imprimante détecte automatiquement les tâches blanches et les exclut de l'impression.

Important

- Cette option ne fonctionne pas lorsque les options suivantes sont sélectionnées :

• Utiliser un filigrane
• Impression de l'en-tête/pied de page
• Plusieurs pages
• Recto verso
• Brochure

Imprimer le texte en noir

Si cette option est cochée, tous les textes sont imprimés en noir, à l'exception des textes blancs.

Important

- Il est possible que certains caractères ne s'affichent pas correctement avec cette option.

Impression inversée

Si cette option est sélectionnée, toutes les pages sont imprimées dans l'ordre inverse.

Onglet Profils d'impression

Les profils sont des préréglages modifiables conçus pour vous donner un accès rapide aux configurations d'impression fréquemment utilisées.

Options d'impression Basic Avancé Profits d'impression ① Sélectionnez le profil d'impression souhaté. Réglage manuel de l'impression Impression générale Impression à économie de papier Impression à économie de toner Impression recto verso Impression de brochure ② Cliquez sur « OK » pour confirmer votre sélection. Supgrimer le profil Ajuster un profil... Support... Valeurs par défaut OK Annuler Appliquer Ade (4) (1) (2) (3)

• Zone des profils (1)
• Supprimer le profil (2)

• Ajouter un profil (3)
  • Affichage du profil actuel (4)

• Sélectionnez le profil requis dans la zone des profils.

• Cliquez sur [OK] pour appliquer le profil sélectionné.

Ajouter un profil

Cliquez sur [Ajouter un profil] pour ouvrir la boîte de dialogue.

1. Saisissez le nom du profil.
2. Sélectionnez l'icône que vous souhaitez utiliser dans la liste des icônes et cliquez sur [OK].
3. Les paramètres sélectionnés s'affichent à gauche de la fenêtre du pilote d'imprimante.

Supprimer le profil

Utilisez cette option pour supprimer un profil.

1. Sélectionnez le profil à supprimer dans la liste [Profils d'impression].
2. Cliquez sur [Supprimer le profil].
3. Cliquez sur [OK].
4. Le profil sélectionnait va être supprimé.

Support

Options d'impression Basic Avancé Profils d'impression Format du papier : Lettre 8.50 x 11.00 in (215.9 x 275.4 mm) Type de papier : Papier ordinaire Copies : 1 Qualité d'impression : Normal (600 x 600 ppp) Recto verso : Aucun Mise à l'échelle : Arrêt Brochure : Arrêt Filgrane : Arrêt Aputer un profil... Support... Les profils d'impression sont des prééglages modifiables conçus pour vous pemmettre d'accéder rapidement aux meilleurs réglages pour votre travail d'impression. Sélectionnez le profil d'impression souhaité. Réglage manuel de l'impression Impression générale Impression à économie de papier Impression à économie de toner Impression recto verso Impression de brochure Cliquez sur « OK » pour confirmer votre sélection. Supprimer le profil Valeurs par défaut OK Annuler Appliquer Aide

Support Pilote d'imprimante Version Copyright(C) 2016 Ricoh Co., Ltd. Tous droits réservés OK Aide

Numéro de version

La fenêtre [Support] fournit les informations de version du pilote d'imprimante installé.

Pilotes utilisés sous Mac

Basic

powerhu — bash — 80×24 Imprimante : Préréglages : Réglages par défaut Copies : 1 Pages : toutes de : 1 à 1 Taille du papier : A4 210 par 297 mm Orientation : Mise en page Pages par feuille : 1 Orientation : Bordure : Aucune Recto verso : Désactivé Inverser l'orientation de la page Retournement horizontal 1 sur 1 Annuler Imprimer PDF Masquer les détails Niveau de toner bas

Sélectionnez les options ci-dessous pour modifier les paramètres correspondants si nécessaire.

• Format du papier
• Orientation
• Copies
• Type de support
• Qualité de l'image
• Paramètres d'impression
• Mode d'économie de toner

Vérifiez les paramètres sélectionnés affichés dans la fenêtre d'aperçu.

Format du papier

Sélectionnez le format de papier requis dans la liste déroulante.

Formats de papier pris en charge : US Lettre/A4/A5/A6/JIS B5/JIS B6/Executive/16K/Légal/Format de papier personnalisé

Gérer les formats personnaliser (fonction intégrée au système)

Taille du papier : 0 mm 0 mm Largeur Hauteur Marges de l'imprimante : Personnalisées 0 mm 0 mm Haut 0 mm Gauge 0 mm Droite Bas + - Dupliquer ? Annuler OK

Créer un format de papier personnalisé

1. Ouvrez le fichier à imprimer ;

2. Suivez les étapes ci-dessous :

3. Accédez à Fichiers >> [Page Settings (Paramètres de la page)]. Dans le menu Paramètres, sélectionnez [Page Properties (Propriété de la page)], puis Format et [Any Printer (Toutes les imprimantes)]. Cela vous permet d'imprimer des documents sur n'importe quelle imprimante qui prend en charge le format de papier que vous avez défini.

4. Si Paramètres de la page n'est pas disponible, sélectionnez Fichier >> Imprimer. Si la boîte de dialogue Impression ne comporte que deux menus contextuels et quelques boutons en bas, cliquez sur le triangle en dessous du menu contextuel.

5. Sélectionnez Format de papier personnalisé dans le menu contextuel Format du papier.

6. Cliquez sur le bouton [+].
7. Double-cliquez sur le nom du format de papier et saisissez un nouveau nom.

Saisissez les dimensions requises dans Format du papier et Zone non imprimable et cliquez sur [OK].

Remarque

- Fonction intégrée au système : Les fonctions intégrées au système varient en fonction de la version de Mac OS X installée.

Orientation

Vous pouvez sélectionner l'orientation de votre document (Portrait ou Paysage).

Orientation : ↑ ↑

Copies

Vous pouvez définir les nombre d'exemplaires à imprimer.

- Collationner

Si la case Collationner est cochée, une copie complète de votre document sera imprimée, puis répétée en fonction du nombre de copies que vous avez sélectionné. Si la case n'est pas sélectionnée, chaque page est imprimée pour le nombre de copies sélectionné avant l'impression du document suivant.

La case Collationner est sélectionnée	La case Collationner n'est pas sélectionnée

Type de support

Cet appareil prend en charge les types suivants de support d'impression. Pour une qualité d'impression optimale, sélectionnez le support d'impression approprié.

• Papier ordinaire
• Papier recyclé
• Papier épais
• Papier mince

Paramètres d'impression

Régler la luminosité : La luminosité se rapporte à la luminosité ou à l'obscurité de l'image. À des niveaux de luminosité élevée, la couleur est presque blanche.

Plusieurs pages (fonction intégrée)

Mise en page Pages par feuille : 1 Orientation : Bordure : Aucune Recto verso : Désactivé Inverser l'orientation de la page Retournement horizontal

Avec cette fonction, vous pouvez imprimer plusieurs pages sur la même feuille.

Cinq options sont proposées : « 1 », « 2 », « 4 », « 6 », « 9 » et « 16 ».

• Direction de la mise en page (fonction intégrée)
  Lorsque l'option N en 1 est sélectionné, vous pouvez sélectionner la direction de la mise en page et la positon des pages sur la même feuille.
• Bordure
  Lors de l'impression de plusieurs pages sur la même feuille, vous pouvez choisir d'ajouter des bordures.

Recto verso

Sélectionnez Impression recto verso pour imprimer sur les deux faces du papier.

Étapes de l'impression recto verso :

1. Choisissez l'impression avec l'option Recto verso manuel.
2. Imprimer les pages paires (...8, 6, 4, 2) sur la première page.
3. Une fois le recto imprimé, vous devez manuellement recharger le papier pour imprimer le verso.
4. Après avoir rechargé le papier, appuyez une fois sur la touche d'alimentation ⏻ qui doit clignoter en rouge.
5. L'imprimante continue à imprimer sur le verso.

Balance des couleurs

Vous pouvez régler l'obscurité de l'épreuve en réglant la densité du toner.

Mode d'économie de toner

En mode d'économie de toner, la consommation de toner est réduite et le document imprimé est plus estompé.

Rotation de l'image

Vous pouvez faire pivoter l'image de 180 degrés avant l'impression.

Luminosité

Vous pouvez régler la luminosité de l'image de -100 à 100.

Ignorer les pages blanches

Si l'option Ignorer les pages blanches est cochée, le pilote d'imprimante détecte automatiquement les tâches blanches et les exclut de l'impression.

Important

- Cette option ne fonctionne pas lorsque les options suivantes sont sélectionnées :

- Plusieurs pages

- Recto verso

6. Impression en Wi-Fi

Configuration Wi-Fi et installation

Configuration Wi-Fi et installation

Avant l'installation : Vérifiez que votre imprimante prend en charge la connexion Wi-Fi. Tous les modèles ne prennent pas en charge les connexions Wi-Fi.

Remarque

- Pour la configuration de programmes et logiciels de différentes imprimantes, reportez-vous à « Installation des pilotes d'imprimante et du logiciel « RICOH Printer » ».

Étapes d'installation :

1. Mettez l'imprimante sous tension, connectez l'ordinateur au réseau Wi-Fi sur lequel l'imprimante sera connectée.
2. Appuyez de manière prolongée ⏻ sur la touche d'alimentation pendant 1 seconde pour activer la connexion Wi-Fi.
3. Insérez le CD-ROM fourni avec ce produit dans le lecteur de CD-ROM de votre ordinateur.
4. Connectez l'imprimante au PC à l'aide d'un câble USB.
5. Sélectionnez [Configuration Wi-Fi et installation] et lisez soigneusement le contrat de licence. Si vous acceptez le contrat de licence, cochez la case en regard de [J'accepte...] et cliquez sur [Suivant].

Installation de l'imprimante RICOH Choisir un type d'installation ○ Installation rapide (USB) Installer l'imprimante pour une utilisation sur cet ordinateur. ● Configuration Wi-Fi et installation Configurer le Wi-Fi et installer l'imprimante pour une utilisation sur un réseau. ○ Installation réseau Installer l'imprimante pour une utilisation sur un réseau. ○ Logiciel Installer le logiciel de prise en charge de l'imprimante. □ J'accepte d'utiliser le pilote d'imprimante Ricoh Contrat de licence Suivant > Quitter

1. Une boîte de dialogue s'affiche et vous informe que le système est en train de rechercher les réseaux disponibles. Veuillez patienter.

Installation de l'imprimante RICOH Sélectionner un réseau sans fil Nom du réseau (SSID) Sécurité Signal Recherche d'un point d'accès. Veuillez patienter... Si votre réseau sans fil n'est pas répertorié, diquez ici. Spécifier un réseau sans fil Suivant >

1. La liste des réseaux disponibles s'affiche. Sélectionnez le réseau de votre choix et cliquez sur [Suivant].

Installation de l'imprimante RICOH Sélectionner un réseau sans fil Nom du réseau (SSID) Sécutté Signal SP 150w-f WPA2-PSK-AES WEP PSK mode midte WPA2-PSK-AES PSK mode midte Si votre réseau sans fil n'est pas répertorié, diquez ici. Spécifier un réseau sans fil Suivant >

1. Saisissez le mot de passe et cliquez sur [Suivant].

Saisissez la phrase de passe du routeur sans fil Nom du réseau (SSID) : ABCDEFGHJKLMNOPQRSTUWWYZABCDEF Phrase de passe : ****** Afficher les caractères La phrase de passe est utilisée pour chiffer les données sur un réseau sans fil. Pour obtenir la phrase de passe ou la céd, reportez-vous au routeur ou à son guide d'utilisation. < Bétour Suivant >

1. La fenêtre [Paramètres de l'imprimante] s'affiche. Sélectionnez l'imprimante et cliquez sur [Suivant].

RICOH SP 150SU - InstallShield Wizard Sélectionner une imprimante Imprimante Nom de l'imprimante Nom du port RICOH SP 150SUw Wifi-00000 NbkPart14 < > Nom de l'imprimante : RICOH SP 150SUw Wifi-00000 Partager cette imprimante avec d'autres ordinateurs sur le réseau Nom du partage : RICOH SP 150SUw Wifi-00000 Configurer cette imprimante par défaut pour l'impression Configurer cette imprimante par défaut pour la numérisation Paramètres de l'imprimante Vous pouvez configurer le nom de l'imprimante et le nom de partage de l'imprimante, etc. Suivant >

1. Patientez pendant l'installation du programme.

RICOH SP 150SU - InstallShield Wizard Etat de l'installation RICOH SP 150SU configure votre nouvelle installation du logiciel. InstallShield Annuler

1. Installation est alors terminée. Indiquez si vous souhaitez redémarrer votre ordinateur maintenant et cliquez sur [Terminer].

RICOH SP 150SU - InstallShield Wizard Prêt à imprimer ! Votre imprimante a été installée avec succès Imprimer une page test Terminer

La configuration Wi-Fi et installation est maintenant terminée. Vous pouvez maintenant imprimer via Wi-Fi.

Installation réseau

Vérifiez que votre imprimante est configurée pour le Wi-Fi. Puis, sélectionnez Installation réseau.

1. Vérifiez que l'imprimante est sous tension et que le Wi-Fi est activé.
2. Insérez le CD-ROM fourni avec ce produit dans le lecteur de CD-ROM.
3. Sélectionnez [Installation réseau] et lisez soigneusement le contrat de licence. Si vous acceptez le contrat de licence, cochez la case en regard de [J'accepte...] et cliquez sur [Suivant].

Installation de l'imprimante RICOH Choisir un type d'installation ○ Installation rapide (USB) Installer l'imprimante pour une utilisation sur cet ordinateur. ○ Configuration Wi-Fi et installation Configurer le Wi-Fi et installer l'imprimante pour une utilisation sur un réseau. ● Installation réseau Installer l'imprimante pour une utilisation sur un réseau. ○ Logiciel Installer le logiciel de prise en charge de l'imprimante. □ J'accepte d'utiliser le pilote d'imprimante Ricoh Contrat de licence Suivant > Quitter

1. Une fenêtre s'affiche et vous invite à sélectionner votre imprimante. Cliquez sur [Actualiser].

2. SP150SUw s'affiche dans la liste. Cliquez sur [Suivant] et passez à l'étape 6.

3. Si l'imprimante n'apparaît pas dans la liste après l'actualisation, passez à l'étape 5.

4. Cliquez sur [Ajouter une imprimante] et la fenêtre ci-dessous s'ouvre. Saisissez les « Nom du port » et « Adresse IP », puis suivez les instructions affichées à l'écran. Cliquez sur [Suivant].

RICOH SP 150SU - InstallShield Wizard Sélectionner une imprimante Type de port : TCP/IP Nom du pgrt : 001 Saisissez une adresse IP : Ajouter une imprimante Ajouter votre imprimante au réseau 1) Pour le nom du port, saisisez le nom de votre choix. 2) Vérifiez l'adresse IP de l'imprimante 3) Saisissez l'adresse IP. Pour vérifier l'adresse IP Imprimez la page de configuration à l'aide du menu du panneau de configuration : appuyez sur le bouton Start pendant 3 secondes. < Retour Suivant >

1. La fenêtre [Paramètres de l'imprimante] s'affiche. Sélectionnez votre imprimante dans la liste [Imprimante].

RICOH SP 150SU - InstallShield Wizard Sélectionner une imprimante Imprimante Nom de l'imprimante Nom du port RICOH SP 150SUw-0... NtwkPort15 Paramètres de l'imprimante Vous pouvez configurer le nom de l'imprimante et le nom de partage de l'imprimante, etc. Nom de l'imprimante : RICOH SP 150SUw-00000 Partager cette imprimante avec d'autres ordinateurs sur le réseau Nom du partage : RICOH SP 150SUw-00000 Configurer cette imprimante par défaut pour l'impression Configurer cette imprimante par défaut pour la numérisation < Retour Suivant >

1. Saisissez le nom et le nom de partage de votre imprimante, cliquez sur « Suivant ».

RICOH SP 150SU - InstallShield Wizard Sélectionner une imprimante Imprimante Nom de l'imprimante Nom du port RICOH SP 150SUw-0... NtwkPort15 Paramètres de l'imprimante Vous pouvez configurer le nom de l'imprimante et le nom de partage de l'imprimante, etc. Nom de l'imprimante : RICOH SP 150SUw-00000 Partager cette imprimante avec d'autres ordinateurs sur le réseau Nom du partage : RICOH SP 150SUw-00000 Configurer cette imprimante par défaut pour l'impression Configurer cette imprimante par défaut pour la numérisation < Retour Suivant >

1. La fenêtre [Logiciel et documentation] s'ouvre. Sélectionnez le logiciel et le fichier à installer, et cliquez sur « Suivant ».

RICOH SP 150SU - InstallShield Wizard Logiciel et documentation Logiciel ✓ RICOH Printer 3952 K ✓ Guide de l'utilisateur 2826 K Description Le programme offre des interfaces pour manipuler le périphérique. Changer le dossier de destination C:\Program Files (x86)\RICOH\ Logiciel Sélectionnez le logiciel que vous souhaitez installer < Retour Suivant >

1. Patientez un moment pendant l'installation des options sélectionnées.

RICOH SP 150SU - InstallShield Wizard Etat de l'installation RICOH SP 150SU configure votre nouvelle installation du logiciel. InstallShield Annuler

1. Installation est terminée. Pour les réinstallations, une fenêtre s'affiche et vous demande si vous souhaitez redémarrer l'ordinateur. Indiquez si vous souhaitez redémarrer votre ordinateur Immédiatement et cliquez sur « Terminer ».

RICOH SP 150SU - InstallShield Wizard Prêt à imprimer ! Votre imprimante a été installée avec succès Imprimer une page test Terminer

L'installation du pilote sans fil est terminée. Vous pouvez maintenant imprimer via Wi-Fi.

Installation du programme de pilote sans fil sur un système Mac OS

1. Suivez les instructions de la section « Installation des pilotes d'imprimante et du logiciel RICOH Printer ».

2. Utilisez un câble USB pour connecter l'ordinateur et l'imprimante. Appuyez sur le bouton d'alimentation ⏻ pendant une seconde pour activer le Wi-Fi de l'imprimante. Le témoin du bouton d'alimentation s'allume en bleu.

3. Ajoutez une imprimante USB dans « Imprimantes et Scanners ».

Ajouter Par défaut IP Windows Rechercher Rechercher Nom Type Scanner Bonjour Bonjour Multifunction Bonjour Bonjour Multifunction RICOH SP 150SUw Multifonction USB RICOH SP 150SUw (A9:D5:75) Bonjour Bonjour Nom : RICOH SP 150SUw Emplacement : user's iMac Utiliser : RICOH SP 150SUw Ajouter

1. Ouvrez le logiciel « RICOH Printer » et sélectionnez [Configuration Wi-Fi et installation] dans les [Paramètres].

2. Parcourez le Wi-Fi, sélectionnez le réseau auquel vous connecter et saisissez le mot de passe. Mot de passe par défaut est « 888888 ».

RICOH SP 150SUw (3C:14:7E) - dnssd:(RICOHk20SPk20150SUw/k20(3C%3A14%3A7E)_pdl-datastream_tcp.local/?bidi RICOH SP 150SUw (3C:14:7E) Actualiser Copie Configuration À propos de Configuration Wi-Fi Modifier le mot de... Configuration Wi-Fi ● Rechercher Wi-Fi ○ Configuration manuelle SSID ABCDEFGHIJKLMNOPQ... ● Actualiser Mot De Passe ******** Authentication de l'administrateur Mot De Passe ******** Connection Appliquer

6. Ajoutez une imprimante réseau.

Méthode 1 : Utiliser Bonjour pour ajouter une imprimante réseau

1. Cliquez sur « Ajouter une imprimante ou un scanner ».

Imprimantes et scanners Rechercher Imprimantes RICOH SP 150SUw Inactive, dernière utilisée Imprimer Numérer RICOH SP 150SUw Ouvrir la liste d'attente d'impression... Options et fournitures... Emplacement : user's iMac Type : RICOH SP 150SUw v1.149 État : Inactive Partager l'imprimante sur le réseau Préférences Partage... Ajouter une imprimante ou un scanner... Imprimantes à proximité RICOH SP 150SUw (###) Dernière imprimante le papier par défaut : A4

2. Sélectionnez l'imprimante à installer et cliquez sur « Ajouter ».

Ajouter Par défaut IP Windows Rechercher Rechercher Nom Type Scanner Bonjour Bonjour Multifunction Bonjour Bonjour Multifunction Multifonction USB RICOH SP 150SUw RICOH SP 150SUw (A9:D5:75) Bonjour Bonjour Nom : RICOH SP 150SUw (A9:D5:75) Emplacement : Utiliser : RICOH SP 150SUw Ajouter

Méthode 2 : Utiliser l'adresse IP pour ajouter une imprimante réseau

1. Sélectionnez « Ajouter une imprimante ou un scanner » dans « Imprimantes et scanners » et saisissez l'adresse dans « Adresse [IP] ».

Ajouter Par défaut IP Windows Rechercher Adresse : Adresse ou nom d'hôte complets et valides. Protocole : Protocole d'impression IPP - IPP File d'attente : Nom : Emplacement : Utiliser : Imprimante PostScript générique Le logiciel d'imprimante sélectionné ne provient pas du fabricant et ne vous permettra peut-être pas d'utiliser toutes les fonctionnalités de votre imprimante. Ajouter

Note

- Appuyez sur le bouton d'alimentation à trois reprises en une seconde lorsque l'imprimante est prête. L'imprimante imprime les informations de configuration qui comprennent l'adresse IP.

1. Choisissez « Sélectionner le logiciel » dans « Utiliser ».

Ajouter Par défaut IP Windows Rechercher Adresse : Adresse ou nom d'hôte complets et valides. Protocole : Protocole d'impression IPP - IPP File d'attente : Nom : Emplacement : Sélection automatique Utiliser ✓ Imprimante PostScript générique Imprimante PCL générique Sélectionner le logiciel... Autre... Ajouter

1. Accédez au modèle d'imprimante « 150 » dans la fenêtre contextuelle « Logiciel de l'imprimante ». Sélectionnez l'imprimante à installer dans la liste des pilotes d'imprimante et cliquez sur « OK ».

Logiciel de l'imprimante RICOH SP 150SU RICOH SP 150SUw Annuler OK

1. Cliquez sur « Ajouter » pour terminer l'ajout de l'imprimante réseau.

Ajouter Par défaut IP Windows Rechercher Rechercher Adresse : Adresse ou nom d'hôte complets et valides. Protocole : Protocole d'impression IPP - IPP File d'attente : Nom : Emplacement : Utiliser : RICOH SP 150SUw v1.149 Ajouter

5. Vérifiez si l'imprimante installée figure dans la liste.

Imprimantes et scanners Rechercher Imprimantes Inactive, dernière utilisée RICOH SP 150SUw Inactive Ouvrir la liste d'attente d'impression... Options et fournitures... Emplacement : Type : RICOH SP 150SUw État : Inactive Partager l'imprimante sur le réseau Préférences Partage... Imprimante par défaut : Dernière imprimante Format de papier par défaut : A4

Impression en Wi-Fi

Vérifiez que le pilote du réseau a été installé.

Imprimer

Pour imprimer des documents depuis l'ordinateur à l'aide des pilotes d'imprimante, procédez comme suit :

L'opération réelle peut s'avérer différente en fonction du logiciel utilisé.

Reportez-vous aux instructions du logiciel de votre imprimante pour la procédure réelle.

1. Vérifiez que votre imprimante est compatible Wi-Fi, que votre PC et l'imprimante sont connectés sur le même réseau.
2. Ouvrez le fichier que vous souhaitez imprimer.
3. Sélectionnez Imprimer dans le menu Fichier.

La boîte de dialogue d'impression s'affiche. (Elle peut différer en fonction du logiciel.)

Sélectionnez les paramètres d'impression de base dans la boîte de dialogue Imprimer.

Les paramètres comprennent le nombre d'exemplaires, le format de papier et l'orientation.

Si aucune autre modification n'est nécessaire, cliquez sur [Imprimer] pour lancer l'impression.

7. Touches et témoins

Introduction

← Touche d'alimentation

Le témoin à DEL possède trois couleurs.

- Touche d'alimentation : Rouge

Bleu

Vert

Témoin à DEL

Témoin à DEL	État
○	Éteint
●	Allumé
☀	Clignotant (allumé pendant une seconde et éteint pendant une seconde)
☒	Clignotement lent (allumé pendant une seconde et éteint pendant trois secondes)
☀	Clignotement rapide (allumé pendant 0,5 seconde et éteint pendant 0,5 seconde)
★	Clignotement très rapide (allumé pendant 0,25 seconde et éteint pendant 0,25 seconde)

Description du témoin à DEL et de l'état

Général

État du système	DEL	Description
Alimentation hors tension	○	Le témoin d'alimentation est éteint.
Alimentation sous tension		Le témoin d'alimentation est vert.
Mise en température		Le témoin d'alimentation clignote en vert.
Initialisation/veille/Wi-Fi non disponible (modèle Wi-Fi, Wi-Fi déconnecté ou non disponible)		Le témoin d'alimentation est vert.
Initialisation/veille/Connecté au Wi-Fi (modèle Wi-Fi, Wi-Fi connecté)		Le témoin d'alimentation est bleu.
Mise à jour du micrologiciel		Le témoin d'alimentation alterne entre rouge et bleu toutes les 0,5 seconde.
Mode veille		Le témoin d'alimentation clignote lentement en vert.
Réinitialisation aux valeurs d'usine		Le témoin d'alimentation clignote rapidement pendant 10 secondes, puis le témoin orange reste allumé.
Tâche en cours		Le témoin d'alimentation clignote en vert.
Impression en cours		Le témoin d'alimentation clignote en vert.
Annulation de la tâche en coursLe capot est ouvert/La cartouche de toner n'est pas installée/Bourrage papier/Erreur de décodage/Dépassement mémoire PDL/Toner usagé plein/Fin de toner		Le témoin d'alimentation clignote alternativement en rouge et en vert toutes les 0,5 seconde.Le témoin d'alimentation est rouge.
Fin de papier/L'appareil est en cours de refroidissement/En attente de l'impression du verso en mode recto verso manuel		Le témoin d'alimentation clignote en rouge.
Toner proche de la fin		Le témoin d'alimentation clignote lentement en rouge.
Erreur du contrôleur		Le témoin d'alimentation rouge clignote rapide-ment une fois, puis le témoin vert clignote une fois.
Erreur de l'unité de fusion		Le témoin d'alimentation rouge clignote rapide-ment deux fois, puis le témoin vert clignote une fois.
Défaillance du moteur principal		Le témoin d'alimentation rouge clignote rapide-ment deux fois, puis le témoin vert clignote deux fois.
Défaillance du l'unité HVPS		Le témoin d'alimentation rouge clignote rapide-ment une fois, puis le témoin bleu clignote une fois.
Défaillance du LVPS		Le témoin d'alimentation rouge clignote rapide-ment deux fois, puis le témoin bleu clignote une fois.
Défaillance du ventilateur		Le témoin d'alimentation rouge clignote rapide-ment une fois, puis le témoin bleu clignote deux fois.

Wi-Fi (modèle Wi-Fi)

État du système	DEL	Description
Wi-Fi activé		Le témoin de démarrage est éteint.Le témoin d'alimentation est bleu.
Activer SoftAP		Le témoin de démarrage est éteint.Le témoin d'alimentation bleu clignote deux fois très rapidement.
Désactiver SoftAP		Le témoin de démarrage est éteint.Le témoin d'alimentation bleu clignote trois fois très rapidement.
Recherche d'une connexion Wi-Fi ou connexion au Wi-Fi		Le témoin de démarrage est éteint.Le témoin d'alimentation clignote en bleu.
Wi-Fi connecté		Le témoin de démarrage est éteint.Le témoin d'alimentation est bleu.

État des témoins à DEL et guide d'utilisation

Général

État de l'imprimante	Opération	Étapes des touches
Alimentation hors tension	Alimentation sous tension	Appuyez de manière prolongée sur la touche d'alimentation pendant au moins 0,5 seconde.
Alimentation hors tension	Réinitialisation aux valeurs d'usine	Ouvrez le capot, appuyez de manière prolongez sur la touche d'alimentation pendant au moins 10 secondes. (Le témoin d'alimentation est orange.)
Attente	Alimentation hors tension	Appuyez de manière prolongée sur la touche d'alimentation pendant au moins 6 secondes, jusqu'à ce que tous les témoins s'éteignent. Puis relâchez la touche pour mettre l'imprimante hors tension. (La mise hors tension est une opération obligatoire et peut être effectuée dans n'importe quel état.)
Attente	Imprimer une page de configuration	Appuyez à trois reprises sur les touche d'alimentation dans les 1,5 seconde.
Tâche en cours/Impression en cours	Annuler la tâche	Appuyez de manière prolongée sur la touche d'alimentation pendant au moins une seconde.
Veille	Sortie de veille	Appuyez sur une touche ou débranchez puis rebranchez le câble USB.
Bourrage papier	Supprimer le bourrage	Suivez les étapes de suppression des bourrages du chapitre 10 Dépannage.
Fin de papier	Continuer l'impression	Chargez du papier et cliquez une fois sur la touche d'alimentation.
En attente de l'impression du verso en mode recto verso manuel	Continuer l'impression	Appuyez une fois sur la touche d'alimentation.

Wi-Fi (modèle Wi-Fi)

État de l'imprimante	Opération	Étapes des touches
Veille et Wi-Fi n'est pas activé	Activer le Wi-Fi	Appuyez de manière prolongée sur la touche d'alimentation pendant au moins une seconde.
Veille et Wi-Fi est activé	Activer SoftAP	Appuyez de manière prolongée sur la touche d'alimentation pendant au moins une seconde.
Veille et Wi-Fi est activé	Désactiver SoftAP	Appuyez de manière prolongée sur la touche d'alimentation pendant au moins une seconde.

8. Entretien de l'appareil

Entretient de la cartouche de toner

Stockage

Veuillez noter les points suivants pour prolonger la durée de vie des cartouches de toner :

• Ne retirez la cartouche de toner de son emballage que juste avant de la mettre en place.
• Ne rechargez pas les cartouches de l'imprimante.
• La garantie de l'imprimante est annulée si vous utilisez des cartouches rechargées.
• Entreposez la cartouche dans un environnement similaire à l'endroit où se trouve l'imprimante. La cartouche doit être entreposée à l'ombre.
• Pour éviter d'endommager la cartouche, ne l'exposez pas à la lumière du soleil pendant plus de quelques minutes.

Durée de vie prévue

Le nombre réel de pages imprimables varie en fonction du volume de la densité de l'image, du nombre de pages imprimées à la fois, du type et du format du papier utilisé et de conditions environnementales telles que la température et l'humidité.

• Le nombre moyen de pages imprimables varie en fonction de la cartouche de toner fournie avec l'imprimante :
• 700 pages pour les modèles européen et nord-américain
  • 1500 pages pour le modèle asiatique

- L'utilisation de papier non recommandé peut réduire la durée de vie de la cartouche et des pièces de l'appareil.

- La fréquence de remplacement de la cartouche varie en fonction du type de document imprimé, du support d'impression et de la couverture d'impression.

Recyclage de la cartouche

• Séparez les cartouche usagée des déchets ménagers et mettez-les au rebut conformément aux lois et réglementations locales.
  Pour plus d'informations, contactez votre agence de traitement locale des déchets. Scellez à nouveau la cartouche avant de la mettre au rebut pour éviter de répandre accidentellement du toner.
• Placez les cartouche usagée sur un papier propre afin d'éviter de répandre ou de diffuser accidentellement de l'encre.

Mode d'économie de toner

Vous pouvez activer le Mode d'économie de toner dans les paramètres des propriétés de l'imprimante. Il est possible de prolonger la durée de vie de la cartouche en sélectionnant cette option.

Le coût d'impression par page est réduit, mais la qualité d'impression est compromise.

Remarque

- Lorsque le niveau du toner est faible, les témoins à DEL s'allument de la manière suivante :

Le témoin d'alimentation clignote lente-ment en rouge.

Si l'image imprimée est plus claire ou floue, nous vous recommandons d'utiliser le logiciel « RICOH Printer » qui surveille la quantité restante de toner. Envisagez le remplacement de la cartouche de toner.

• Le nombre réel de pages imprimables varie en fonction du volume de la densité de l'image, du nombre de pages imprimées à la fois, du type et du format du papier et de conditions environnementales telles que la température et l'humidité. La qualité du toner se dégrade avec le temps.
• Pour une bonne qualité d'impression, nous vous recommandons d'utiliser un toner authentique de RICOH.
• RICOH ne peut être tenu responsable des dommages ou dépenses pouvant résulter de l'utilisation de pièces autres que les pièces authentiques de RICOH avec vos produits de bureau.

Remplacement de la cartouche de toner.

Important

• Si l'indicateur d'alimentation clignote lentement en rouge, remplacez la cartouche d'impression en suivant la procédure indiquée ci-dessous.
• Entreposez les cartouches d'impression dans un endroit frais et sombre.
• Le nombre réel de pages imprimables varie en fonction du volume de la densité de l'image, du nombre de pages imprimées à la fois, du type et du format du papier et de conditions environnementales telles que la température et l'humidité.
• La qualité du toner se dégrade avec le temps.
• Pour une bonne qualité d'impression, le fabricant recommande d'utiliser du toner authentique du fabricant.

• Le fabricant ne peut être tenu responsable des dommages ou dépenses pouvant résulter de l'utilisation de pièces autres que les pièces authentiques du fabricant avec vos produits de bureau.

• Ouvrez le capot de l'imprimante.

• Tenez la poignée de la cartouche et soulevez-la en la tirant hors de l'imprimante.

Attention aux surfaces chaudes.

1. Retirez la nouvelle cartouche de toner de la boîte, puis de son sac en plastique.

1. Secouez doucement et horizontalement la cartouche à cinq ou six reprises afin de distribuer uniformément le toner à l'intérieur de la cartouche.

- Si vos vêtements sont tachés par du toner, essayez-les à l'aide d'un chiffon propre et lavez à l'eau froide.

De l'eau chaude ferait pénétrer le toner dans le tissu et rendrait plus difficile son élimination.

1. Insérez la cartouche dans l'imprimante jusqu'à ce qu'elle se verrouille en position.

1. Fermez le capot de l'imprimante.

Nettoyage de l'imprimante

Pour assurer la meilleure qualité d'impression, nettoyez l'imprimante comme indiqué ci-dessous chaque fois que vous remplacer une cartouche de toner ou que vous constatez une diminution de la qualité d'impression.

Consignes

Nettoyez périodiquement l'appareil pour maintenir une qualité d'impression élevée.

• Essuyez la surface de l'imprimante à l'aide d'un chiffon sec ou d'un chiffon doux et humide si nécessaire.
  Si l'imprimante est encore sale, utilisez un détergent à pH neutre pour éviter de provoquer une déformation, une décoloration ou d'endommager l'imprimante.
  N'utilisez pas d'agents de nettoyage (tels que de l'essence, des solvants ou produits insecticides à pulvériser) pour essuyer l'appareil.
  Essuyez l'appareil à plusieurs reprises à l'aide d'un chiffon humide jusqu'à ce que la tache ait disparu, puis séchez-le à l'aide d'un chiffon sec.
• Ne touchez pas le rouleau de transfert (sous la cartouche de toner) lors du nettoyage de l'intérieur de l'imprimante.
  Des mains grasses pourraient altérer la qualité d'impression.
• Utilisez un chiffon sec pour essuyer la saleté ou les taches à l'intérieur de l'appareil.
• Vous devez débrancher la fiche de la prise murale au moins une fois par an. Essuyez la poussière et les encrassements de la fiche et de la prise avant de la rebrancher. L'accumulation de poussière et d'encrassement est à l'origine d'un risque d'incendie.
• Ne laissez pas tomber d'attaches trombone ou de petits objets à l'intérieur de l'imprimante.

Nettoyage de l'extérieur de l'imprimante

Nettoyez l'extérieur de l'imprimante à l'aide d'un chiffon propre et sec non pelucheux.

Nettoyage de l'intérieur de l'imprimante

Lors de l'impression, il est possible que des chutes de papier, du toner et des particules de poussière tombent à l'intérieur de l'imprimante et s'y accumulent. Avec le temps, les débris peuvent entraîner une mauvaise qualité d'impression, des taches de toner, des taches et bourrages papier. Le nettoyage de l'intérieur de l'imprimante permet d'éliminer ou de réduire ces problèmes.

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation. Attendez jusqu'à ce que l'imprimante ait refroidi.
2. Ouvrez le capot de l'imprimante et retirez la cartouche de toner.
3. Essuyez la poussière et le toner sur la cartouche et à l'intérieur de l'imprimante à l'aide d'un chiffon sec non pelucheux.
4. Remettez en place la cartouche et fermez doucement le capot.
5. Branchez le cordon d'alimentation et mettez l'imprimante sous tension.

Remarque

- N'exposez pas la cartouche à la lumière du soleil pendant plus de quelques minutes afin d'éviter d'endommager. Recouvrez-la d'un morceau de papier si nécessaire. Ne touchez pas le rouleau de transfert à l'intérieur de l'imprimante.

9. Dépannage

FAQ

Cette section autre des conseils de dépannage ou les problèmes les plus fréquents.

Problèmes	Causes possibles	Solutions
Impossible de mettre l'appareil sous tension.	Le cordon d'alimentation n'est pas correctement branché.	1. Assurez-vous que la fiche alimentation est fermement insérée dans la prise murale.2. Branchez d'autres appareils sur la même prise pour vérifier qu'elle fonctionne.
Les pages ne sont pas imprimées.	Le câble USB n'est pas correctement connecté.	Reconnectez le câble USB.
Bruits étranges.	La cartouche de toner n'est pas correctement installée.	Vérifiez si la cartouche de toner est correctement installée.

Remarque

- Si les problèmes persistent, mettez l'appareil hors tension, débranchez le cordon d'alimentation et contactez vos représentants commerciaux/de service après-vente.

Problèmes d'alimentation en papier

Si l'appareil fonctionne n'est que le papier n'est pas chargé ou que des bourrages de papier surviennent fréquemment, vérifiez l'état de l'appareil et du papier.

Problèmes	Solutions
Le papier n'est pas chargé de manière fluide.	Utilisez uniquement les types de papier pris en charge. Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.Chargez le papier correctement en vous assurant que les guides papier sont correctement ajustés. Reportez-vous à « 2. Installation de l'imprimante » pour le chargement du papier.Si le papier est écorné, redressez-le.Sortez la papier du bac et aérez-le. Puis, inversez le haut et le bas du papier et mettez-le dans le bac.
Bourrages fréquents.	S'il existe un intervalle entre le papier et les guides papier, ajustez ces derniers pour éliminer l'intervalle.Evitez d'imprimer des deux côtés du papier lors de l'impression d'images qui comportent de grandes zones de couleur pleine, ce qui consomme beaucoup de toner.Utilisez uniquement les types de papier pris en charge. Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.Chargez le papier uniquement jusqu'aux repères de la limite supérieure sur le guide papier.
Plusieurs feuilles de papier sont chargées en même temps.	Aérez bien la pile de papier avant de la charger dans le bac. Assurez-vous que les bords sont égalisés en tapant la pile sur une surface plane telle qu'un bureau.Assurez-vous que les guides papier sont dans la position appropriée.Utilisez uniquement les types de papier pris en charge. Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.Chargez le papier uniquement jusqu'aux repères de la limite supérieure sur le guide papier.Assurez-vous que du papier n'a pas été ajouté alors qu'il en restait encore dans le bac. Avant d'ajouter du nouveau papier, retirez le papier restant du bac d'alimentation et ajoutez-le la nouvelle pile, aérez à nouveau le papier, puis remettez-le dans le bac.
Le papier se froisse.	Le papier est humide. Utilisez uniquement du papier qui a été correctement stocké.Le papier est trop mince. Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.S'il existe un intervalle entre le papier et les guides papier, ajustez ces derniers pour éliminer l'intervalle.
Le papier imprimé est écorné.	Chargez le papier à l'envers dans le bac d'alimentation.Le papier est humide. Utilisez uniquement du papier qui a été correctement stocké.
Les images sont imprimées en diagonale sur les pages.	S'il existe un intervalle entre le papier et les guides papier, ajustez ces derniers pour éliminer l'intervalle.

Élimination des bourrages de papier

Des bourrages de papier peuvent survenir pendant l'impression. Lorsque le support d'impression est coincé, vous en êtes averti par un message d'erreur du logiciel « RICOH Printer » et par les témoins à DEL de l'imprimante.

Important

• Lorsqu'un bourrage papier se produit, le chargement du papier peut être forcé. Suivez l'une des procédures suivantes :
• Ouvrez le capot et refermez-le.
• Mettez hors tension puis de nouveau sous tension.

Raisons des bourrages de papier

• Le papier n'est pas correctement chargé dans le bac d'alimentation ou trop de papier est chargé.
  • Le capot est ouvert pendant l'impression.
• Le papier utilisé n'est pas conforme aux spécifications requises.
  Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.
  • Le papier est trop grand ou trop petit.
  Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.
• Lorsque le papier est coincé, les témoins à DEL s'allument de la manière suivante :

Le témoin d'alimentation est rouge.

- Si la zone de bourrage du papier n'est pas immédiatement visible, vérifiez l'intérieur de l'imprimante.

Remarque

- Si le papier est épuisé, rechargez-en, puis appuyez sur la ⏻ touche d'alimentation pour reprendre l'impression.

Bourrages papier à la sortie du papier

Important

• Si le papier est coincé ici, il peut provoquer un renversement du toner sur le papier. Si vos vêtements sont tachés de toner, lavez la tache à l'eau froide.

• De l'eau chaude ferait pénétrer le toner dans le tissu et rendrait plus difficile son élimination.

• Ouvrez le capot de l'imprimante.

- N'exposez pas la cartouche à la lumière du soleil pendant plus de quelques minutes afin d'éviter d'endommager. Recouvrez la cartouche d'une feuille de papier après l'avoir retirée de l'imprimante.

1. Tirez le levier de dégagement vers la haut.

1. Tirez doucement la papier coincé hors de la sortie du papier.

Veillez à ne pas déchirer le papier.

1. Repoussez le levier de dégagement en position.

1. Remettez en place la cartouche de toner.

7. Fermez le capot pour relancer l'impression.

Bourrages papier au niveau du bac d'alimentation

Important

- Si le papier a déjà pénétré dans la section de la cartouche de toner, effectuez les étapes suivantes.

1. Ouvrez le capot de l'imprimante et retirez la cartouche de toner.

• Si le témoin d'alimentation demeure rouge, cela signifie que du papier est encore coincé dans l'imprimante. Vérifiez l'intérieur de l'imprimante.
• N'exposez pas la cartouche à la lumière du soleil pendant plus de quelques minutes afin d'éviter d'endommager. Recouvrez la cartouche d'une feuille de papier après l'avoir retirée de l'imprimante.

2. Tirez doucement la papier coincé hors du bac d'alimentation.

Veillez à ne pas déchirer le papier.

3. Remettez en place la cartouche de toner, puis fermez le capot.

Bourrages papier à l'intérieur de l'imprimante

Important

- Si le bourrage de papier se produit ici, il peut provoquer un renversement du toner sur le papier. Si vos vêtements sont tachés de toner, lavez la tache à l'eau froide. De l'eau chaude ferait pénétrer le toner dans le tissu.

1. Ouvrez le capot de l'imprimante.

- N'exposez pas la cartouche à la lumière du soleil pendant plus de quelques minutes afin d'éviter d'endommager. Recouvrez la cartouche d'une feuille de papier après l'avoir retirée de l'imprimante.

3. Tirez doucement le papier port d'imprimante.

Assurez-vous qu'il ne reste pas de papier à l'intérieur de l'imprimante.

4. Remettez en place la cartouche de toner.

5. Fermez bien le capot.

L'imprimante reprend l'impression.

- Si le témoin d'alimentation demeure rouge, cela signifie que du papier est encore coincé dans l'imprimante. Vérifiez l'intérieur de l'imprimante.

Conseils pour éviter les bourrages papier

• Il est possible de réduire considérablement l'apparition de bourrages papier en utilisant les types de supports d'impression recommandés. En cas de bourrage papier, suivez les instructions indiquées en « Élimination des bourrages de papier ».
• Chargez le papier comme indiqué dans la section « Chargement du papier ». Réglez de manière appropriée la position du guide papier.
• Ne surchargez pas le plateau d'alimentation.
• N'essayez pas de retirer le papier du plateau d'alimentation lorsque l'imprimante est en train d'imprimer.
• Recourbez les feuilles d'avant en arrière, aérez la pile et aplanissez le papier avant de le charger.
• N'utilisez pas de papier ondulé, plié, humide ou écorné.
• Ne mélangez pas différents types de papier dans le même bac d'alimentation.
• Utilisé uniquement le support d'impression recommandé. Reportez-vous à « Chargement du papier » dans « Installation de l'imprimante ».
• Entreposez le support d'impression dans un environnement approprié.
• Sélectionnez le bon type de papier à partir du pilote d'imprimante.
• Ne retirez pas le papier du bac lors de l'impression.

Important

• La feuille de papier coincé sera probablement couverte de toner inutilisé. Veillez à ne pas en mettre le sur les mains ou les vêtements.
• Le toner sur des épreuves effectuer juste après avoir retiré un bourrage de papier peut avoir subi une fusion insuffisante et faire des traces. Effectuez des impressions test jusqu'à ce que les traces n'apparaissent plus.
• Ne tirez pas de force un bourrage papier hors de l'imprimante car le papier pourrait se déchirer. Les morceaux déchirés qui restent à l'intérieur de l'appareil provoqueront d'autres bourrages et pourraient endommager l'appareil.
• Les bourrages papier peuvent être à l'origine de pages manquantes. Vérifier s'il manque des pages dans le travail d'impression et, le cas échéant, réimprimez les pages manquantes.
• Du toner non fixé peut être présent sur le papier coincé. Veillez à ne pas tacher vos vêtements et vos mains lors du retrait du papier coincé.
• Ne forcez pas pour retirer le papier coincé. Le papier coincé pourrait se déchirer et rester à l'intérieur de l'appareil.
• Essayez d'ouvrir puis de fermer le couvercle de maintenance ou de mettre l'appareil sous tension puis hors tension. La machine peut éjecter automatiquement le papier coincé.

Problèmes de qualité d'impression

S'il existe un problème au niveau de la qualité d'impression, commencez par vérifier l'état de l'appareil.

Problèmes	Solutions
L'appareil n'est pas positionné correctement.	Assurez-vous que l'appareil se trouve sur une surface de niveau. Placez l'appareil à un endroit où il n'est pas soumis à des vibrations ni à des chocs.
Des types de papier non pris en charge ont été utilisés.	Assurez-vous que le papier utilisé pris en charge par l'appareil. Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.
Paramètres de type de papier incorrects.	Assurez-vous que la configuration du type de papier du pilote d'imprimante correspond au type de papier chargé. Reportez-vous à « Papier pris en charge ».
Une cartouche de toner non authentique a été utilisée.	Une cartouche de toner non authentique a été utilisée. Une cartouche de toner non authentique peut réduire la qualité d'impression et même provoquer des dysfonctionnements. Utiliser des cartouches de toner authentiques.
Une ancienne cartouche de toner a été utilisée.	Les cartouches de toner doivent être ouvertes avant la date d'expiration et utilisées dans les six mois qui suivent l'ouverture.
L'appareil doit être nettoyé.	Reportez-vous à « Nettoyage de l'imprimante » dans « 8. Entretien de l'appareil ». Nettoyez l'appareil de manière appropriée.

Problèmes d'impression

Problèmes	Solutions
Une erreur d'impression survient.	Si une erreur survient pendant l'impression, modifiez les paramètres de l'ordinateur et ceux du pilote d'imprimante.Vérifiez s'il n'y a pas d'autres applications ouvertes. Fermez toutes les autres applications, car elles pourraient interférer avec l'impression.Si le problème n'est pas résolu, fermez également tous les processus inutiles.Assurez-vous d'utiliser le pilote d'imprimante le plus récent.
Il existe un délai considérable entre la commande de début d'impression et le déclenchement de l'impression.	Le temps de traitement dépend du volume des données. Un volume de données élevé, tel que des documents comportant beaucoup de graphiques, prend davantage de temps à traiter. Patientez un moment. Pour accélérer l'impression, réduisez la résolution d'impression à l'aide du pilote d'imprimante.
La totalité des épreuves est floue.	Le papier est humide. Utilisez uniquement du papier qui a été correctement stocké.Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.que Si vous avez activé [Mode d'économie de toner], l'impression est généralement moins dense.Il est possible que de la condensation ait été captée. En cas de changement rapide de température ou de l'humidité, utilisez cet appareil uniquement après qu'il se soit acclimaté.
Impossible d'imprimer correctement lors de l'utilisation d'une application particulière aux, impossible d'imprimer correctement des données d'image.Certains caractères sont imprimés de manière estompée ou ne sont pas imprimés.	Modifiez les paramètres de la qualité d'impression.
Une ancienne cartouche de toner a été utilisée.	Les cartouches de toner doivent être ouvertes avant la date d'expiration et utilisées dans les six mois qui suivent l'ouverture.
L'appareil doit être nettoyé.	Reportez-vous à « Nettoyage de l'imprimante » dans « 8. Entretien de l'appareil ». Nettoyez l'appareil de manière appropriée.

Les positions d'impression ne correspondent pas aux positions de l'affichage

Si la position des éléments de la page imprimée est différente de celles affichait sur l'écran de l'ordinateur, la cause peut être l'un des éléments suivants.

Problèmes	Solutions
Paramètres de mise en page ne sont pas correctement configurés.	Vérifiez que les paramètres de mise en page sont correctement configu-rés dans l'application.
Les paramètres du format de papier ne correspondent pas au papier chargé.	Vérifiez si le format de papier spécifié dans le pilote d'imprimante correspond à celui du papier chargé.

État des témoins à DEL pour les erreurs et guide d'utilisation

Reportez-vous à « 7. Touches et témoins » pour l'état des témoins à DEL et guide d'utilisation

10. Configurations de l'imprimante (page WEB)

Présentation

Vous pouvez utiliser un navigateur Web pour obtenir les fonctions ou informations suivantes depuis votre périphérique réseau :

• Vérifier les informations sur l'état du périphérique, sur l'encre restante, la version et le nombre d'impressions ;
• Modifier et vérifier les paramètres TCP/IP, Bonjour, les paramètres sans fil, du point d'accès de l'imprimante et du mot de passe administrateur ;

Vous pouvez également utiliser le logiciel « Ricoh Print » pour configurer l'imprimante pour des usages plus pratiques.

1. Utilisez le navigateur réseau pour vous connecter à l'imprimante.

(1) Connectez l'imprimante et le périphérique terminal sur le même réseau sans fil.
(2) Appuyez sur le bouton d'alimentation à trois reprises en une seconde et l'imprimante imprime- ra les informations de configuration.
(3) Saisissez « http://adresse IP du périphérique/ » dans l'URL du navigateur réseau, par exemple, http://192.168.1.2/. Si votre ordinateur est connecté sans fil à l'imprimante via un réseau sans fil, l'« Adresse IP » dans « Paramètres réseau » de la page « Paramètres système » est l'adresse IP du périphérique. Si votre ordinateur est connecté à l'imprimante via SoftAP, l'adresse IP du périphérique est 192.168.5.1.
(4) Aucun mot de passe n'est nécessaire pour ouvrir le système d'administration réseau de base de l'imprimante.

2. Vérifiez les informations sur l'imprimante.

Cliquez sur l'onglet « Informations » pour consulter les informations sur l'état du périphérique, sur l'encre restante, la version et le nombre d'impressions.

Paramètres Informations SSL/TLS État du périphérique Économiseur d'énergie Informations sur le toner Volume de toner 60% Informations de version Version du microcode Version Code démarrage Version du moteur Nombre d'épreuves Nombre total d'épreuves 183 Mettre à jour le micrologiciel Mettre à jour le micrologiciel www.ricoh.com

3. Vérifiez et modifiez les paramètres TCP/IP.

Cliquez sur l'onglet « Paramètres » pour configurer le nom d'hôte, le mode IP, l'adresse IP, le masque de sous-réseau et la passerelle dans « Paramètres TCP/IP ». Cliquez sur le bouton « Appliquer » pour activer les modifications des paramètres de l'imprimante.

Paramètres TCP/IP

Hôte
IPv4
Mode d'adresse IP	* DHCP/AutoIP √
Adresse IP	192	168	100	104
Masque sous-réseau	255	255	255	0
Passerelle	192	168	100	1

Si vous sélectionnez « DHCP/AutoIP » pour le mode IP, le routeur du réseau sans fil affecté l'adresse IP, masque de sous-réseau et la passerelle. Vous ne pouvez pas effectuer de modifications.

Si vous sélectionnez l'option manuelle, vous pouvez changer l'adresse IP, le masque de sous-réseau et la passerelle.

Paramètres TCP/IP

Hôte
IPv4
Mode d'adresse IP	Manuel
Adresse IP	192	168	100	104
Masque sous-réseau	255	255	255	0
Passerelle	192	168	100	1

4. Vérifiez et modifiez les paramètres de Bonjour (mDNS).

Cliquez sur l'onglet « Paramètres » pour configurer le nom d'hôte et le nom de l'imprimante dans « Paramètres de Bonjour (mDNS) ». Cliquez sur le bouton « Appliquer » pour activer les modifications des paramètres de l'imprimante.

Paramètres Bonjour (mDNS)

Hôte
Nom	RICOH SP 150SUw [ ]

5. Vérifiez et modifiez les paramètres sans fil.

Cliquez sur l'onglet « Paramètres » pour configurer les paramètres sans fil de l'imprimante dans « Paramètres sans fil ». Cliquez sur le bouton « Appliquer » pour activer les modifications des paramètres de l'imprimante.

Paramètres sans fil

SSID Type de réseau Adresse MAC Canal de liaison Qualité de la liaison Cryptage Clé WEP 1 Entrez de nouveau la clé WEP 1 Clé WEP 2 Entrez de nouveau la clé WEP 2 Clé WEP 3 Entrez de nouveau la clé WEP 3 Clé WEP 4 Entrez de nouveau la clé WEP 4 Clé transmission Mot De Passe Confirmer mot de passe Infrastructure 6 Bonne * Mode mixte PSK ▼ * Clé WEP 1 ▼

6. Vérifiez et modifiez les paramètres du point d'accès.

Cliquez sur l'onglet « Paramètres » pour configurer les paramètres du point d'accès de l'imprimante dans « Paramètres SoftAP ». Cliquez sur le bouton « Appliquer » pour activer les modifications des paramètres de l'imprimante.

Vous pouvez activer ou désactiver le point d'accès de l'imprimante en cochant l'option « Activée ». Vous pouvez configurer le mot de passe du SSID et du réseau du point d'accès de l'imprimante.

Paramètres SoftAP

SoftAP □ Activée SSID SP 150SUw- Mot De Passe 0.0.0.0 Adresse IP

7. Vérifiez et modifiez les paramètres du mot de passe administrateur.

Cliquez sur l'onglet « Paramètres » pour configurer le mot de passe administrateur dans « Paramètres du mot de passe administrateur ». Cliquez sur le bouton « Appliquer » pour activer les modifications des paramètres de l'imprimante.

Paramètres du mot de passe de l'administrateur

Nom d'utilisateur	admin
Mot De Passe	●●●●●
Confirmer mot de passe	●●●●●

11. Annexe

Précautions relatives au toner

• Fonctionnement normal de l'appareil n'est pas garanti si vous utilisez du toner d'une autre marque que RICOH.
• Selon les conditions d'impression, il existe des situations dans lesquelles l'imprimante ne peut pas imprimer le nombre de feuillés indiqué dans les spécifications.
• Si l'image imprimée devient brusquement plus claire ou floue, remplacez la cartouche de toner.

Déplacement et transport de l'appareil

Cette section fournie les précautions que vous devez respecter lors du déplacement de l'appareil sur un trajet long/court.

Remballez l'appareil dans ses matériaux d'emballage d'origine si vous devez déplacer l'appareil sur une distance.

• Veillez à débrancher tous les câbles de l'appareil avant de le transporter.
• L'appareil est une machine de précision. Veillez à la manipuler soigneusement lorsque vous la déplacez.
• Veillez à déplacer l'appareil à l'horizontale. Soyez particulièrement vigilant lors du transport de l'appareil dans les escaliers.
• Ne retirez pas la cartouche de toner pendant le déplacement.
• Veillez à conserver l'appareil bien droit lorsque vous déplacez. Déplacez soigneusement l'appareil pour éviter de renverser du toner.

Veillez à suivre la liste de contrôle ci-dessous :

• L'alimentation est coupée.
- Le cordon d'alimentation est débranché de la prise murale.
- Tous les autres cadres ont été déconnectés de l'appareil.

- Remballez correctement l'appareil s'il est nécessaire de le transporter sur de longues distances. Veillez à ne pas incliner l'appareil pendant le transit.

- Lorsque vous déplacez l'appareil, le toner pourrait se répandre à l'intérieur de l'appareil si vous ne le maintenez pas de niveau pendant le transit.

- Pour plus d'informations à propos du déplacement de l'appareil, contactez vos représentants commerciaux/de service après-vente.

Mise au rebut

Pour les informations sur la mise au rebut appropriée de l'appareil, contactez vos représentants commerciaux/de service après-vente.

Où se renseigner

Contactez votre représentant commercial ou de service après-vente pour plus d'informations à propos des rubriques du présent manuel ou pour vous renseigner à propos d'autres rubriques qui ne s'y trouvent pas.

Cartouche de toner

Cartouche d'impression	Nombre moyen de pages imprimables par cartouch *1
Noir	700 pages*2, 1500 pages

*1 Le nombre de pages imprimables est basé sur des pages conformes à la norme ISO/CEI 19752 avec la densité de l'image définie sur la valeur d'usine par défaut. La norme ISO/CEI 19752 est une norme internationale de mesure de pages imprimables, définie par l'IOS (International Organization for Standardization).
*2 Disponible uniquement en Europe

↓ Remarque

• À moins que les cartouches de toner ne soient remplacées avant que le toner ne soient épuisé, l'impression devient impossible. Pour faciliter le remplacement de la cartouche, nous vous recommandons d'acheter et d'entreposer les cartouches de toner supplémentaires.
• Le nombre réel de pages imprimables varie en fonction du volume de la densité de l'image, du nombre de pages imprimées à la fois, du type et du format du papier utilisé et de conditions environnementales telles que la température et l'humidité.
• La qualité de la cartouche de toner diminue avec le temps. Il est par conséquent nécessaire de les remplacer plus tôt que ce qui est indiqué ci-dessus.
• Les cartouches de toner ne sont pas couvertes par la garantie. Toutefois, si des problèmes surviennent, contactez la boutique où vous les avez achetées.

Spécifications de l'appareil

Cette section répertorie les spécifications de l'appareil.

Spécifications des fonctions générales

Configuration

Bureau

Format maximum du papier pour l'impression

216 mm × 356 mm (8,5 × 14 pouces)

Temps de mise en température

Moins de 25 secondes (23 °C, 50 % HR)

Formats du papier

A4, B5 JIS, A5 (SEF), B6 JIS (SEF), A6 (SEF), Lettre, Légal, Executive, 16 K, Format de papier personnalisé

Le format de papier personnalisé prend en charge la plage suivantes de formats de papier :

• Largeur : 76,2-216 mm
- Longueur : 116-355,6 mm

Types de papier

Papier ordinaire (70-90 g/m²)

Papier recyclé (70-90 g/m²)

Papier épais (90-105 g/m²)

Papier mince (60-70 g/m²)

Capacité d'alimentation en papier

50 feuilles (70 g/m², 19 lb)

Mémoire

SP 150:64 Mo

SP 150w : 128 Mo

Alimentation électrique

Région A (principalement l'Europe et l'Asie) : 220-240 V, 5 A, 50/60 Hz

Région B (principalement l'Amérique du Nord) : 120V, 7A, 60Hz

Consommation électrique

Maximum

Région A (principalement l'Europe et l'Asie) : 880 W

Région B (principalement l'Amérique du Nord) : 850 W

Mode d'économie d'énergie 1 : 1,2 W au maximum

Niveau de puissance lorsque le commutateur principal est désactivé et que le cordon d'alimentation est branché sur une prise : 1 W au maximum

Dimensions (largeur x profondeur x hauteur)

351 x 266 x 106 mm

Poids (appareil et cartouche de toner)

Env. 6,5 kg (14,3 livres) maximum

Spécifications des fonctions d'impression

Vitesse d'impression

22 pages par minute (A4, SEF)

Résolution

600 × 600 ppp (Max : 1200 × 600 ppp)

Vitesse première épreuve

11 secondes maximum (de la fin du traitement des données à la sortie)

Interface

USB 2.0

Wi-Fi 802.11 b/g/n (modèle Wi-Fi uniquement)

Langue de l'imprimante

GDI

Marque commerciale

Mac OS est une marque commerciale ou une marque déposée d'Apple Inc., aux États-Unis et dans d'autres pays.

Microsoft ^® , Windows ^® , Windows Server ^® et Windows Vista ^® sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays/régions.

Les autres noms de produits utilisés dans ce manuel sont destinés uniquement à des fins d'identification et peuvent être des marques commerciales de leur société respective. Nous ne disposons d'aucun droit vis-à-vis de ses marques.

Les noms propres des systèmes d'exploitation Windows sont les suivants :

- Les noms de produit Windows Vista sont les suivants :

Microsoft® Windows Vista® Ultimate

Microsoft® Windows Vista® Business

Microsoft® Windows Vista® Home Premium

Microsoft® Windows Vista® Home Basic

Microsoft® Windows Vista® Enterprise

- Les noms de produit Windows 7 sont les suivants :

Microsoft® Windows® 7 Home Premium

Microsoft® Windows® 7 Professional

Microsoft® Windows® 7 Ultimate

Microsoft® Windows® 7 Enterprise

- Les noms de produit Windows 8 sont les suivants :

Microsoft® Windows® 8

Microsoft® Windows® 8 Pro

Microsoft® Windows® 8 Enterprise

- Les noms de produit Windows 8.1 sont les suivants :

Microsoft® Windows® 8.1

Microsoft® Windows® 8.1 Pro

Microsoft® Windows® 8.1 Enterprise

- Les noms de produit Windows Server 2003 sont les suivants :

Microsoft® Windows Server® 2003 Standard Edition

Microsoft® Windows Server® 2003 Enterprise Edition

- Les noms de produit Windows Server 2003 R2 sont les suivants :

Microsoft® Windows Server® 2003 R2 Standard Edition

Microsoft® Windows Server® 2003 R2 Enterprise Edition

• Les noms de produit Windows Server 2008 sont les suivants :
  Microsoft® Windows Server® 2008 Foundation
  Microsoft® Windows Server® 2008 Standard
  Microsoft® Windows Server® 2008 Enterprise
• Les noms de produit Windows Server 2008 R2 sont les suivants :
  Microsoft® Windows Server® 2008 R2 Foundation
  Microsoft® Windows Server® 2008 R2 Standard
  Microsoft® Windows Server® 2008 R2 Enterprise
• Les noms de produit Windows Server 2012 sont les suivants :
  Microsoft® Windows Server® 2012 Foundation
  Microsoft® Windows Server® 2012 Essentials
  Microsoft® Windows Server® 2012 Standard
• Les noms de produit Windows Server 2012 R2 sont les suivants :
  Microsoft® Windows Server® 2012 R2 Foundation
  Microsoft® Windows Server® 2012 R2 Essentials
  Microsoft® Windows Server® 2012 R2 Standard
• Les noms de produit Windows 10 sont les suivants :
  Microsoft® Windows® 10 Home
  Microsoft® Windows® 10 Pro
  Microsoft® Windows® 10 Enterprise

Toutes les captures d'écran des produits Microsoft sont reproduites avec l'autorisation de Microsoft Corporation.
