Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RDSV685 PN / RDSV685 RB
Utilisation	Domestique, au-dessus d'une plaque de cuisson (max 4 foyers)
Installation	Évacuation externe (conduit Ø150 mm) ou recyclage (filtre à charbon)
Hauteur d'installation recommandée	65 à 75 cm au-dessus de la table de cuisson
Nombre de vitesses	3 (minimale, intermédiaire, maximale)
Éclairage	LED, max 1,5 W (type G4)
Filtre à graisse	Métallique, lavable mensuellement
Filtre à charbon actif	Optionnel pour recyclage, remplacement annuel
Alimentation électrique	220-240 V / 50 Hz, prise avec terre
Type de moteur	Ventilateur centrifuge haute puissance
Fonctions	Minuteur rapide, arrêt différé (5 s), 3 vitesses + éclairage
Sécurité	Mise à la terre obligatoire, ne pas faire flamber sous la hotte
Entretien régulier	Nettoyage extérieur avec chiffon doux et produit non abrasif
Réparabilité	Remplacement ampoule LED (kit complet douille+câble), moteur par professionnel
Protection environnement	Conforme DEEE (2012/19/EU), recyclage en point de collecte
Accessoires fournis	Cheminées, supports, fixation murale, chevilles et vis
Poids	Non spécifié
Dimensions	Non spécifié

FOIRE AUX QUESTIONS - RDSV685 PN - RDSV685 RB ROSIERES

Quelle est la hauteur idéale pour installer la hotte ?

La hotte doit être installée à une distance de 65 à 75 cm au-dessus de la table de cuisson pour un rendement optimal.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois avec un produit ménager et un chiffon doux. Un filtre encrassé peut provoquer un risque d'incendie.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé au minimum une fois par an, surtout si la hotte fonctionne en mode recyclage.

Que faire si l'ampoule de la hotte ne fonctionne plus ?

Remplacez l'ampoule par une LED G4 max 1,5 W. Il est nécessaire de remplacer l'ampoule, la douille et le câble ensemble car ils ne se vendent pas séparément.

Pourquoi ma hotte vibre-t-elle fortement ?

Les vibrations peuvent venir d'une turbine coincée, d'un moteur mal fixé ou d'une installation défaillante du support. Vérifiez et faites appel à un professionnel si nécessaire.

La puissance d'aspiration est faible, que faire ?

Assurez-vous que la hauteur entre la hotte et la plaque de cuisson est comprise entre 65 et 75 cm. Nettoyez également le filtre à graisse et vérifiez qu'aucun obstacle n'obstrue le conduit.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Il faut alors installer des filtres à charbon actif (non fournis) pour absorber les odeurs.

Comment fonctionne le minuteur rapide ?

Maintenez la touche lumière/timer enfoncée 2-3 secondes pour activer un compte à rebours de 5 minutes. La vitesse clignote puis s'arrête avec un bip.

Que faire en cas de panne non résolue ?

Contactez le service consommateur en fournissant la référence du produit et le numéro de série (16 chiffres commençant par 3) pour une assistance.

La hotte est-elle difficile à installer soi-même ?

L'installation est simplifiée grâce aux supports muraux et aux chevilles fournies. Pour une évacuation externe, il faut percer et fixer les supports. Veillez à respecter la distance de sécurité et à débrancher avant toute manipulation.

MODE D'EMPLOI RDSV685 PN - RDSV685 RB ROSIERES

Conseils pour la sécurité 17

Cahier des charges 18

Description des composants 25

Fonctionnement 26

Entretien 26

Dépannage 27

Service après-vente 28

Protection de l'environnement 29

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un montage facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement.
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d’empêcher tout risque d’incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée. Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles.
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles. La réglementation concernant le rejet de l'air doit être satisfaite.
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance de l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte
• La hotte n'est pas destinée à être installée au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

• Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

Caractérisques

Visuels

Qty

Base	1
Cheminée haute	1
Cheminée basse	1
Support de la cheminée basse	1
Support de la cheminée haute	1
Fixation murale	1
φ8 chevilles φ8×φ6 blanches	9
Vis ST4.0×30	9
φ7.2 Vis ST4.0×8	2

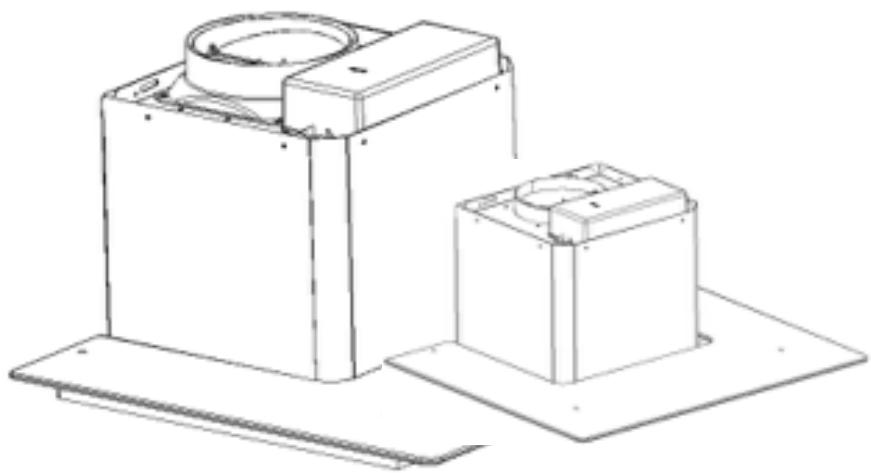

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil.
2. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Chevilles

Fixation mural

Vis (4mm x30mm)

107.5

1. Soulever la hotte et la fixer sur la fixation murale

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'évacuation est à fixer sur le clapet anti-retour comme indiqué ci-dessous

Tuyau d'évacuation

Hotte

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement.

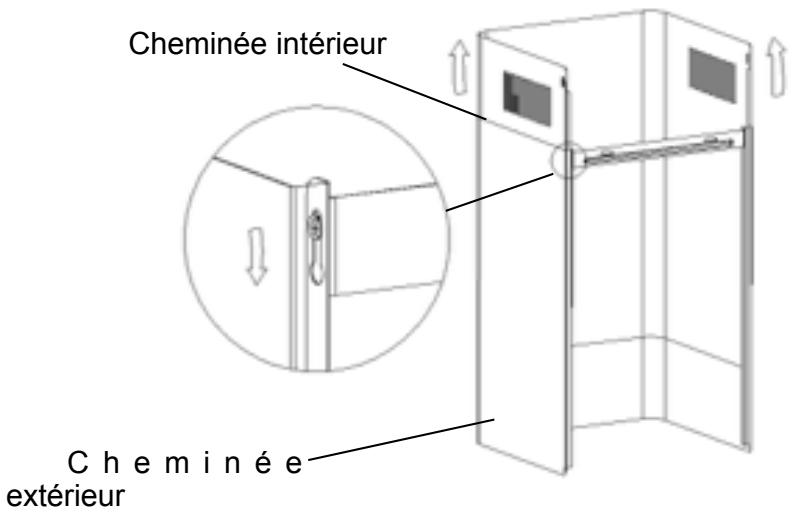

i Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée.

ii faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitation est atteinte, puis accrocher le support de fixation avec les vis comme la photo ci-dessous.

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptées.
2. Assemblez la hotte sur le support et fixez-la avec deux visses.

Support II

Visse

4mm x 8mm

Fixation murale

Visse (4mm x 30mm)

Installation (en recyclage)

Installation (En recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs.

Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre àGRaisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

Enclenché

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration basse.

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mischiefer votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton on / OFF

Appuyer 1-2 secondes pour allumer / éteindre la hotte.

Bouton vitesse minimale

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage/ minuteur

Appui court sur la lumière / bouton de la minuterie (1 seconde) pour allumer ou éteindre la lumière.

Rapid minuteur

Maintenez la touche Light / timer pendant 2-3 secondes pour allumer le programmateur rapide.

Le bouton de vitesse de travail deviendra clignoter, la fonction Quick Timer va durer pendant 5 secondes.

Lorsque le compte à rebours fini, il y aura des sons «de bits» pendant 5 secondes.

Pour annuler la minuterie rapide, appuyez sur le bouton de la minuterie ou appuyez sur le bouton ON / OFF.

Note : Si les trois puissances (minimale, intermédiaire et maximale)

dont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté gratant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre àGRAISSÉ tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte.

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte. Important : il est impossible de replacer les ampoules

individuelles, il faut donc se procurer les ampoules, les douilles et le câble en même temps. (LEDs: G4, Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le cable d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumé em a i s a u c u n e ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune luminière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranche le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevé	Ajustez la hauteur entre 65-75 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est commercialisé en accord avec la directive française 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).

Les déchets des équipements électriques et électroniques (DEEE) contiennent des substances polluantes (ce qui peut entraîner des conséquences négatives pour l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de traiter ce type de déchets de manière appropriée afin de pouvoir éliminer correctement tous les polluants et de recycler les matériaux.

Les particuliers peuvent jouer un rôle important en veillant à ce que les DEEE ne deviennent pas un problème environnemental. Il est essentiel de suivre quelques règles simples:

• Les DEEE ne doivent pas être traités comme les déchets ménagers;
• Les DEEE doivent être remis aux points de collecte enregistrés. Dans de nombreux pays, la collecte des produits gros électroménagers peut être effectuée à domicile.

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui doit collecter gratuitement sur la base un contre un. L'équipement repris doit être équivalent ou bien avoir les mêmes fonctions que le produit acquis.
