MANUALE UTENTE RDSV685 PN - RDSV685 RB ROSIERES

INTRODUZIONE PRECAUZIONI DI SICUREZZA

ELENCO COMPONENTI 33

INSTALLAZIONE (scarico esterno) 35

INSTALLAZIONE (ricircolo) 39

DESCRIZIONE DEI COMPONENTI 40

FUNZIONI 41

MANUTENZIONE 42

COSA FARE IN CASO DI PROBLEMI 42

SERVIZIO ASSISTENZA CLIENTI 43

CONFORMITA'ALLEDIRTTIVE 44

PROTEZIONE DELL'AMBIENTE 45

Grazie per avere scelto esta cappa.

Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all'installazione, utilizzo e manutenzione dell'apparecchio.

Per poter utilizzato il prodotto in maniera corretta e sicura, prima dell'installazione e dell'utilizzo, La preghiamo di leggere attendamente il manuale di istruzione.

La cappa è realizizzata con materiali di alta qualità e con un design aerodinamico.

E dotata di un motore elettrico ad elevata potenza e di un ventilatore, che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da unhetto antigrasso e da una facile installatione.

PRECAUZIONI DI SICUREZZA

Non lasciare utilizzato il prodotto ai bambini

Questo elettrodomestico (la cappa) è progettata esclusivamente per uso domestico, non è adatta per barbecue, rosticcerie ed altri scopi commerciali.

La cappa ed il suo filtro dovrebbero essere lavati regolarmente in maniera tale da mantenerli in condizione di operare efficientamente.

Lavare la cappa seguendo il manuale di istruzioni e mantenere il prodotto lontano da pericoli di incendio.

Vietata la cottura direttamente dal fornello a gas.

Si prega di mantenere l'ambiente cucina in buone condizioni Prima di connettere quello strumento, controllare che il cavo di fornitura energia non sia danneggiato. L'eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato.

Dovrebbe esserci un'adeguata ventilazione dell'ambiente quando la cappa è in funzionamento contemporaneamente ad appearechi a gas o ad altri combustibili.

L'aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da appearecchi a gas o ad altri combustibili.

Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell'aria.
- Questo appearecchio non è destinato all'utilizzo da parte di persona (inclusi bambini) con capacità fisiche, sensoriali e

mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non vi sia la supervisione e l'istruzione all'uso dell'apparecchio da parte di una persona responsable della loro sicurezza.

• I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochino con tale apparecchio.
  Non provocare fiamme libere al di sotto della cappa.
• La cappa non è destinata ad essere installata sopra un piano cottura avente più di quattro elementi.
  •

Pericolo Scossa Elettrica

Collegare l'apparecchio solamente in una presa a terra. In caso di dubbio chiedere il parere di un technique qualificato. Il mancato rispetto di queste istruzioni cui provocare morte, incendio e scosse elettriche.

Elenco componenti per l'installazione standard

Descrizione	Illustrazione	Qtà
Cappa		1
Camino superiore		1
Camino inferiore		1
Supporto Camino Inferiore		1
Supporto Camino Superiore		1
Hanging Board		1
Fisher		9
Viti ST4.0×30		9
D7.2 Viti ST4.0×8		2

INSTALLAZIONE a parete (scarico esterno)

Se dispone di uno scarico per l'evacuatione dell'aria verso l'esterno l'esterno, la Sua cappa cui assere collegata, come nell'imagine sotto riportata, per mezzo di un condotto di estraizione (smalto, alluminio, tubo flessibile non infiammabile con diametro interno di 150mm)

1. Prima che l'installazione sia completata, non collegare la spina di alimentazione alla presa di corrente.
   2 La cappa deve essere posizionata ad una distance di 65 – 75 cm soprà il piano cottura per un'efficienza migliorie.

1. Praticare 3 fori da 8mm per accomodare il supporto. Avvitare e stringere il supporto della cappa nel muro con le viti in dotazione.

Foro

Supporto

Vite (4mm x 30mm)

107.5

mm

1. Fissare la valvola unidirezionale per l'uscita dell'aria della cappa. In seguito collegare il tubo di scarico sulla valvola unidirezionale come migliorato nella figura sottostante

Tubo di evacuatione

Cappa

6.

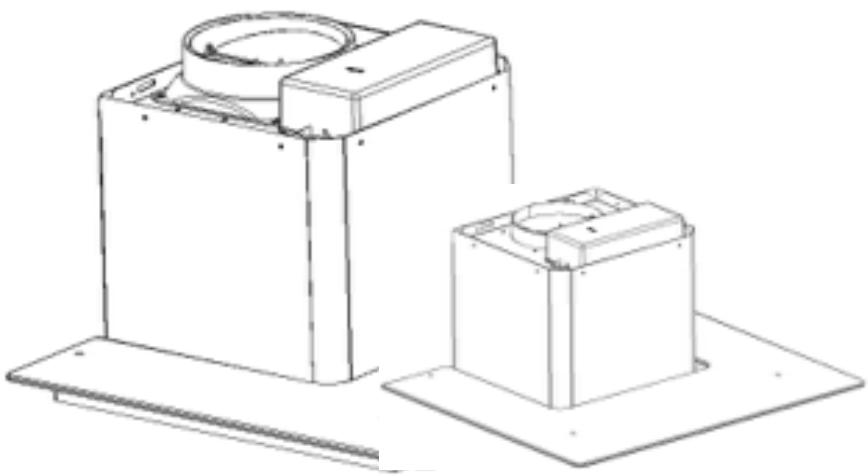

i. Posizionare il vetro in posizione appropriata sulla parte superiore della cappa.
ii. Fissare le 4 viti con le rondelle. Al fine di evitare la rottura del vetro, si prega di non stringere le viti troppo forte.

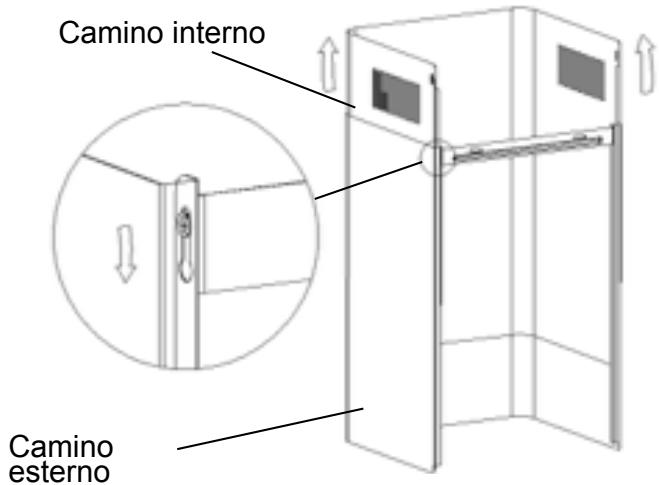

i. Collocare il camino interno nel camino esterno. Dopodiché estrarre il camino interno verso l'alto. Regolare in maniera tale da raggiungere l'altezza desiderata.

ii. Fare scorrere il camino per aggiustarne l'altezza. Una volta raggiunta l'altezza desiderata, appendere le viti al foro di fissaggio come migliorato nella figura sottostante.

7.

i. Realizzare due fori da 8mm per fissare la seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione.
ii. Allineare il camino nell'unità e fissarlo con le due viti.

Piastra II

Vite 4mm x 8mm

Foro

Vite (4mm x 30mm)

INSTALLAZIONE (Ricircolo)

Nel caso non si abbia uno scarico esterno, il tubo flessibile di scarico non è richiesto.

L'installazione è simile a quella migliorata nella sezione

"INSTALLAZIONE (SCARICO ESTERNO)".

Il filtrlo al carbone attivo può essere utilizzato per eliminare gli odori. Per installare il filtrlo al carbone attivo, bisogna prima rimuovere il filtrlo anti-grasso premendo il gancio di sblocco.

Inserire il Filtering carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa casa sull'alto lato.

NOTE:

o Assicurarsi che ilhetto sia bloccato. In caso contrario potrebbe allentarsi e provocare danni.
O Una volta che il filtro al carbone attivo è attaccato, la potenza di aspirazione si abbasserà.

DESCRIZIONE DEL COMPONENTI

FUNZIONI

Pulsante Bassa Velocità 1

E'utilizzato per l'areazione della cucina. E' adatto durante I'ebollizione e la cottura che comporti poco vapore.

Pulsante Media Velocità 2

E' adatto per la ventilazione durante operazioni standardi cottura.

Pulsante Alta Velocità 3

Utilizzato nel caso in cui venga prodotta un'alta densità di fumo o vapore.

Pulsante Illuminazione

NOTE: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente il prodotto funzionera con la velocità maggiore.

II pulsante ON / OFF

Tenere premuto 1-2 secondi per accendere / spagnere la cappa.

Pulsante Bassa Velocità

E'utilizzato per l'areazione della cucina. E' adatto durante I'ebollizione e la cottura che comporti poco vapore.

Pulsante Media Velocità

E' adatto per la ventilazione durante operazioni standardi cottura.

Pulsante Alta Velocità

Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

Pulsante Illuminazione

Premere brevamente il pulsante del timer / luce per accendere o spegnere la luce.

Quick Timer

Tenere premuto il tastingo timer / luce per 2-3 secondi per accendere il quick timer.

Il pulsante di velocità di lavoro diventerà

lampeggiante, il timer rapido durera per 5 secondi.

Quando il conto alla rovescia finale, si udiranno alcuni "beep" per 5 secondi.

Per annullare il quick timer, premere nuovamente il tasto timer / luce o premere il pulsante ON / OFF.

MANUTENZIONE

Prima di procedere con la pulizia spegnere l'unità e staccare la spina.

I. Pulizia Regolare

Utilizzato uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzato spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l'unità.

II. Pulizia Mensile dei Filtri

IMPORTANT: pulire I filtri agli mese più prevenir i rischi d'incendio.

I filtri accumulano grasso, fumo e polvere.... influenzano, infatti, l'efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.

III. Pulizia Annuale dei Filtri Carbone

Applicable SOLAMENTE ad unità installa a ricircolo.

Questo Filtering intrappola gli odori e deve essere sostituito almeno una volta agli anni a seconda della frequenza d'uso della cappa.

IV. Cambiare una lampadina

Svitare le viti dal vetro è rimuovere quest'sultimo. Localizzare la lampadina che deve essere sostituita, L'impianto in cui è posizionata è illustrato nella sezione qui sotto.

Rimuovere il collegamento elettrico e estrarre il portalampada alla cappa. Importante: non è possibile cancellare solamente le lampadine, è necessario sostituire ancche il circuito elettrico e il contentitore delle lampadine. (LED light: G4, MAX 1.5W)

Inserire le nuove lampadine, il contentitore ed il circuito elettrico, poi riconnettere il circuito.

Riposizionare il vetro e le viti. Assicurarsi che le viti siano ben avvitate.

COSA FARE IN CASO DI PROBLEMI

Problema	Causa	Soluzione
Luce accesa ma ventola non	La vento la è	Spagnere l'unità e chiamare personale qualificato per
	Il motore è danneqgiato.
Sia luce che ventola non funzion	Lampadina alogena bruciata	Rimpiazar e la lampadina.
	Casò elettrico	Rinserire la spina.
Forte vibrazione della cappa	La vento la è	Spagnere l'unità e chiamare
	Il motore della ventola	Spagnere l'unità e chiamare personale
	La cappa non è ben.	Staccare l'unità e verificare che
Aspirazi one non soddisfa cente	Distanzaccessiva tra la cappa ed il piano	Riposizione ad una distance di 65-75 cm

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare? Il Suo prodotto è garantito, alle condizioni e nei termini riposti sul certificato inserto nel prodotto ed in base alla previsionsi del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decomenti nella data di consigna del bene.

Così come riportato nei testi dei Decreti Legistativi citati, il certificato di garanzia dovra essere da Lei conservato,debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciato dal rivenditore al momento dell'acquisso (bolla di consegna, fattura, scontrino fiscale, altri) sul quale sianno indici: i nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione

Resta pure intesto che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi nella consegna del bene estessero gi a tale data, a meno che tale ipotesi sua incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Giasservato il diritto all'intervento, lo effettuatore sono addobitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di dicciotto mesi di vigenza della garanzia, sare invece onere del consumatore che intendte fruire dei rimidi accordati da garanzia stessa provarre l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire della prozza, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Giassifettuera Tintervento addebitando al consumatore tutti iosti relativi.

ESTENSIONDELLARANZIAFINO A5 ANNI:come? Le ricordiamo inoltra che sullo stesso certificato di garanzia convenzione Lei trovera le informazioni ed documents necessari per prolungare la garanzia dell'appatecchio sino a 5 anni e casi, in caso diizzato, non pagare il dinitro fisso di interventero a domicilio, la manodopera ed i nacambi.

Per qualsiasi informazione necesseitasse, La preghiamo rivolgensi al numero Telefonico del Servizio Clienti 199121314.

ANOMALIE E MALFUNZIONAMENT: a chi rivolgersi? Per qualsiasi necessità il centro assistenza autorizzato è a sua completeness disposizione per forrirLe i chiarimenti necessari, comunque qualora il Suo prodotto presente anomiale o malfunzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controli indicate sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA. Qualora il problema dovasse persistere,组成部分“Numero Utile”反腐倡廉, sara messo in contatto direttamente con il

NUMERO UTILE Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiama è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell'operaore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trovava?

E' indispensable che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la vita 3) che trovera sul certificato di garanzia.

In istesso modo Lei potrare contribuire ad evitare trasferte inutili delltechnico, risparmiando oltretutto i relativi costi.

PROTEZIONE DELL'AMBIENTE

Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sua sostenze inquinanti (che possono)cioe ave un impatto negativo anche molto pesante sull'ambiente) sua materie prime (che possono essere riutilizzate). E' perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostenze inquinanti ed estrarre e riciclare le materie prime.

Ogni cattadino più giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire quello semiclassical regola:

• i RAAEE non vanno mai buttati nella spazzatura indifferenziata;

• i RAEE devono essere consegnati ai Centri di Raccolta (chiamatianche isole ecologiche, riciclerie, piattaforme ecologiche...) alleviiti dai Comuni o delle Società di igiene urbana; in molte località vieneanche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può conseigner il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente

(ritiro "uno contro uno") a fatto che il nuovo apparecchio saia dello stesso tipo e svolga le stesse funzioni di quello reso.
