Manual de montagem e de utilização Inbouw- en bedieningshandleiding Bruksanvisning og monteringsveiledning

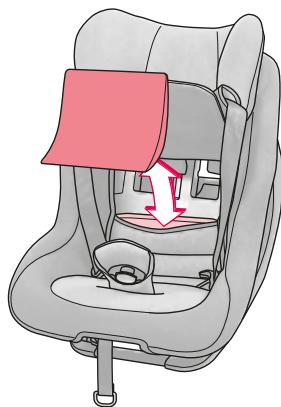

HARNACHAGE DE L‘ENFANT DANS LE CONCORD ULTIMAX DÉMONTAGE DU CONCORD ULTIMAX UTILISATION DU DISPOSITIF DE RÉGLAGE DE L‘INCLINAISON MISE EN PLACE / RETRAIT DE LA HOUSSE DÉMONTAGE DU RENFORT DE MAINTIEN DU BASSIN ENTRETIEN CONDITIONS DE GARANTIE

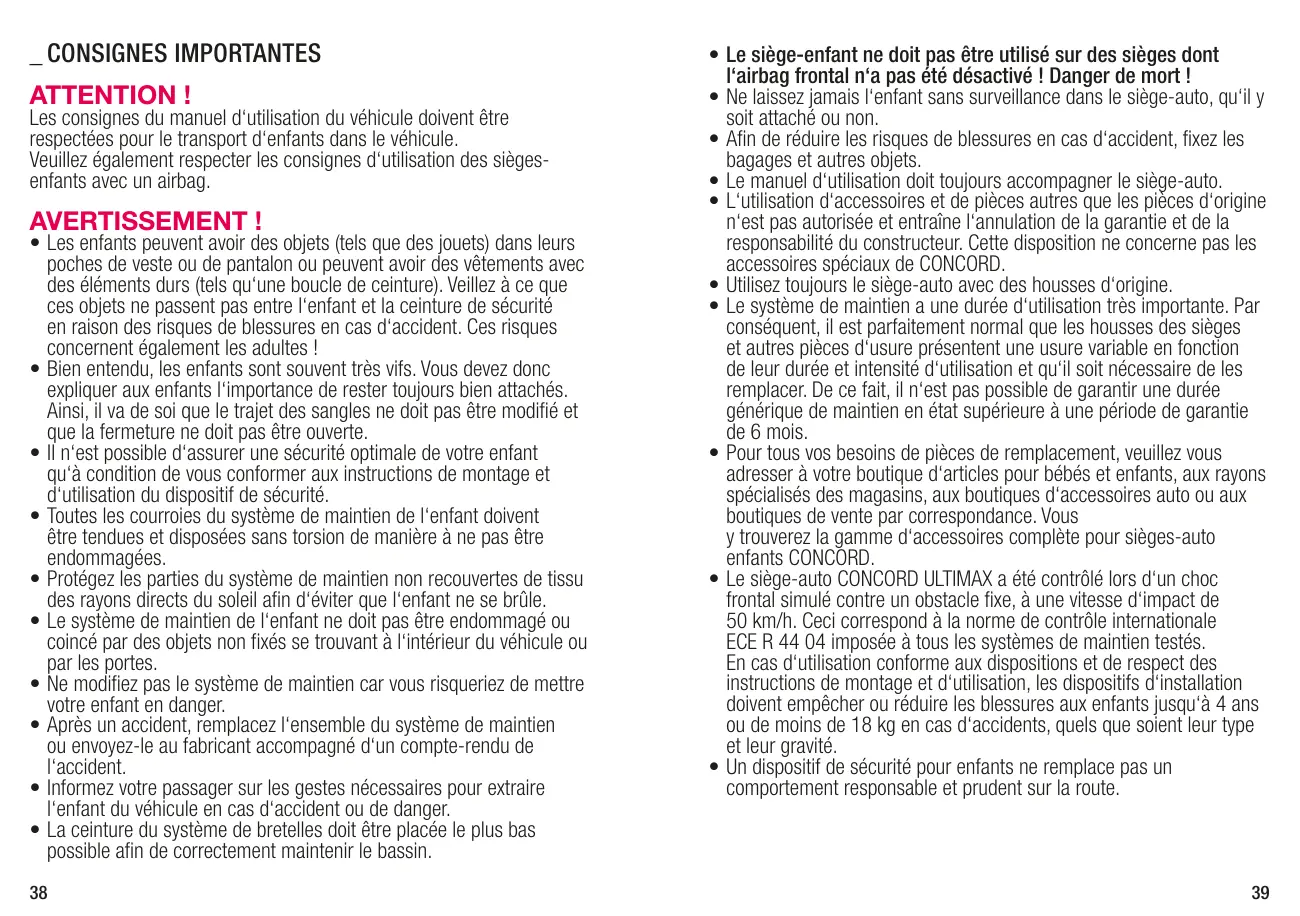

40 Ainsi, il va de soi que le trajet des sangles ne doit pas être modifié et que la fermeture ne doit pas être ouverte. • Il n‘est possible d‘assurer une sécurité optimale de votre enfant qu‘à condition de vous conformer aux instructions de montage et d‘utilisation du dispositif de sécurité. • Toutes les courroies du système de maintien de l‘enfant doivent être tendues et disposées sans torsion de manière à ne pas être endommagées. • Protégez les parties du système de maintien non recouvertes de tissu des rayons directs du soleil afin d‘éviter que l‘enfant ne se brûle. • Le système de maintien de l‘enfant ne doit pas être endommagé ou coincé par des objets non fixés se trouvant à l‘intérieur du véhicule ou par les portes. • Ne modifiez pas le système de maintien car vous risqueriez de mettre votre enfant en danger. • Après un accident, remplacez l‘ensemble du système de maintien ou envoyez-le au fabricant accompagné d‘un compte-rendu de l‘accident. • Informez votre passager sur les gestes nécessaires pour extraire l‘enfant du véhicule en cas d‘accident ou de danger. • La ceinture du système de bretelles doit être placée le plus bas possible afin de correctement maintenir le bassin. 38
• Ne laissez jamais l‘enfant sans surveillance dans le siège-auto, qu‘il y soit attaché ou non. • Afin de réduire les risques de blessures en cas d‘accident, fixez les bagages et autres objets. • Le manuel d‘utilisation doit toujours accompagner le siège-auto. • L‘utilisation d‘accessoires et de pièces autres que les pièces d‘origine n‘est pas autorisée et entraîne l‘annulation de la garantie et de la responsabilité du constructeur. Cette disposition ne concerne pas les accessoires spéciaux de CONCORD. • Utilisez toujours le siège-auto avec des housses d‘origine. • Le système de maintien a une durée d‘utilisation très importante. Par conséquent, il est parfaitement normal que les housses des sièges et autres pièces d‘usure présentent une usure variable en fonction de leur durée et intensité d‘utilisation et qu‘il soit nécessaire de les remplacer. De ce fait, il n‘est pas possible de garantir une durée générique de maintien en état supérieure à une période de garantie de 6 mois. • Pour tous vos besoins de pièces de remplacement, veuillez vous adresser à votre boutique d‘articles pour bébés et enfants, aux rayons spécialisés des magasins, aux boutiques d‘accessoires auto ou aux boutiques de vente par correspondance. Vous y trouverez la gamme d‘accessoires complète pour sièges-auto enfants CONCORD. • Le siège-auto CONCORD ULTIMAX a été contrôlé lors d‘un choc frontal simulé contre un obstacle fixe, à une vitesse d‘impact de 50 km/h. Ceci correspond à la norme de contrôle internationale ECE R 44 04 imposée à tous les systèmes de maintien testés. En cas d‘utilisation conforme aux dispositions et de respect des instructions de montage et d‘utilisation, les dispositifs d‘installation doivent empêcher ou réduire les blessures aux enfants jusqu‘à 4 ans ou de moins de 18 kg en cas d‘accidents, quels que soient leur type et leur gravité. • Un dispositif de sécurité pour enfants ne remplace pas un comportement responsable et prudent sur la route.
Déverrouillage du dispositif de blocage de la coque du siège (double commande) Voyants de sécurité du dispositif de blocage de la coque du siège Bouton de commande du SYSTEME ISOFIX Bouton de commande du socle Socle Dispositif de blocage avant de la coque du siège Dispositif de blocage arrière de la coque du siège Boutons de déverrouillage du SYSTEME ISOFIX (gauche et droite) Voyants de sécurité du SYSTEME ISOFIX (gauche et droite) Adaptateur ISOFIX
• Il s‘agit d‘un dispositif de maintien pour enfants ISOFIX. Celui-ci a été homologué conformément à la réglementation ECE 44, série modificative 04, pour une utilisation générale dans les véhicules dotés de systèmes d‘ancrage • Ce dispositif de maintien pour enfants satisfait aux exigences de la classe de poids : jusqu‘à 18 kg et des classes de grandeur ISOFIX : D et A. • Pour toute demande de précision, veuillez vous adresser au fabricant du dispositif de maintien d‘enfant ou à votre revendeur.
Ce produit est fabriqué dans le respect de contrôles de qualité approfondis. Un fonctionnement optimal de ses dispositifs de sécurité ne peut être garanti que s‘il est utilisé conformément aux consignes d‘utilisation. Il est donc essentiel de respecter les instructions de montage et d‘utilisation.
Compte tenu des statistiques des accidents, nous recommandons, si possible, de placer le siège derrière le passager avant.
Dans la mesure où votre véhicule n‘apparaîtrait pas dans la liste, veuillez vérifier avant l‘achat si le CONCORD ULTIMAX peut être correctement monté dans votre véhicule / sur le siège souhaité ! A cette fin, veuillez respecter le manuel d‘utilisation du fabricant du véhicule, ainsi que les consignes d‘installation et les avertissements du présent manuel d‘utilisation.

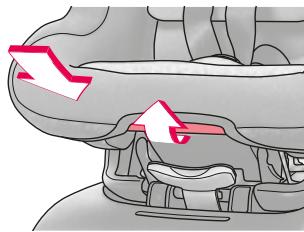

Pour faciliter l‘installation, nous recommandons de retirer la coque du siège (A) du CONCORD ULTIMAX de la base (B) (cf. „DEMONTAGE DE LA COQUE DU SIEGE“). Le CONCORD ULTIMAX doit toujours être installé / retiré sans enfant !
Tirez la partie supérieure du dispositif de déverrouillage (06) vers l‘avant et pressez le dispositif de déverrouillage vers le bas.
(08) sur la face avant de la base ISOFIX du CONCORD ULTIMAX vers la gauche jusqu‘à ce que l‘adaptateur ISOFIX (15) soit totalement sorti sur la face arrière.

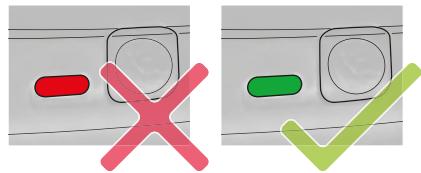

Poussez la base vers l‘arrière sur les supports ISOFIX jusqu‘à ce que les mécanismes de fermeture des deux adaptateurs ISOFIX (15) s‘enclenchent de manière audible et que les voyants de sécurité (14) des deux côtés soient verts !
(07) sur la face supérieure soient verts.
Relâchez le bouton de commande (09) et enclenchez le socle.

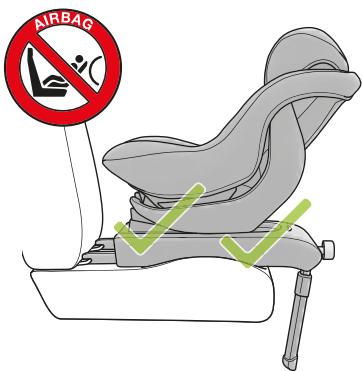

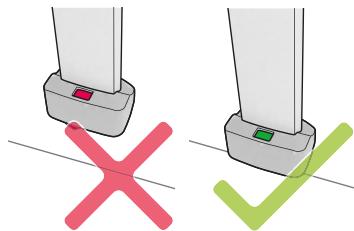

• Les deux adaptateurs ISOFIX (15) doivent s‘enclencher correctement et les voyants de sécurité (14) sur les deux côtés doivent être verts. • Le socle (10) doit parfaitement reposer sur le sol et être enclenché. 45

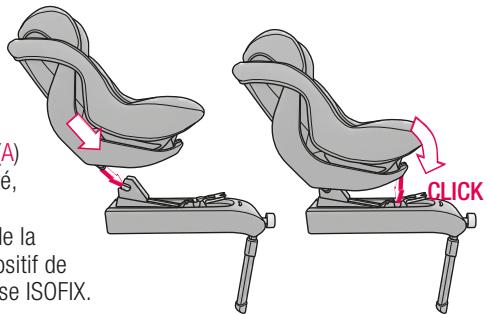

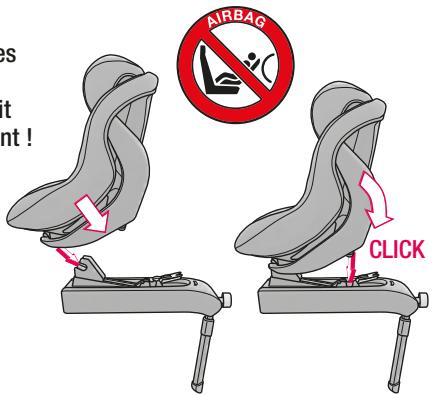

Accrochez ensuite le cadre de la coque du siège dans le dispositif de blocage arrière (12) de la base ISOFIX.

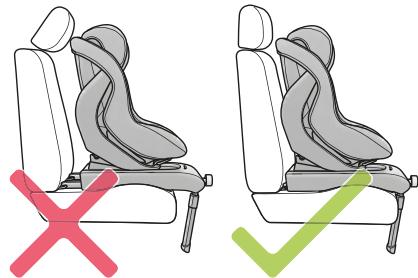

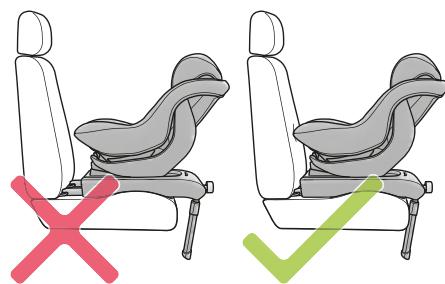

(08) vers la droite jusqu‘à ce que le CONCORD ULTIMAX soit le plus près possible du dossier du siège du véhicule.

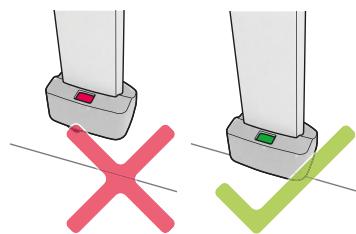

Poussez le bouton de commande (09) vers l‘extérieur et réglez le socle (10) de sorte que celui-ci repose bien au sol et que le voyant de sécurité soit VERT. Relâchez le bouton de commande (09) et enclenchez le socle.

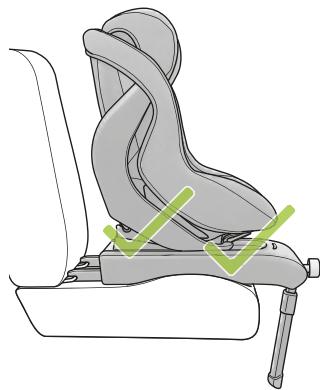

AVERTISSEMENT ! • Les deux adaptateurs ISOFIX (15) doivent s‘enclencher correctement et les voyants de sécurité (14) sur les deux côtés doivent être verts. • Le socle (10) doit parfaitement reposer sur le sol et être enclenché. 47
A l‘avant de la coque du siège, sous la housse, se trouve le réglage centralisé (03), bloquant la sangle centrale (04). Desserrez le réglage centralisé (03) en relevant le capot du réglage centralisé et en tirant les sangles vers l‘avant (ne tirez pas sur les rembourrages des sangles !).

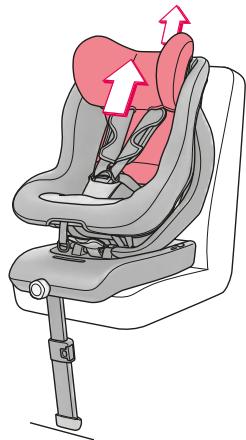

(01) dans la position adaptée à la taille de votre enfant.
épaules. Les sangles d‘épaules doivent passer au centre de l‘épaule, entre le cou et l‘extrémité extérieure de l‘épaule.

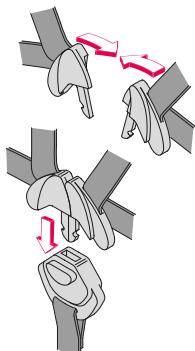

Rassemblez la sangle d‘épaule / la ceinture et la sangle centrale devant l‘enfant et fermez le clip de fermeture. Vérifiez si le clip de fermeture (02) est correctement enclenché. Veillez à ce que les sangles ne soient pas tordues. 48

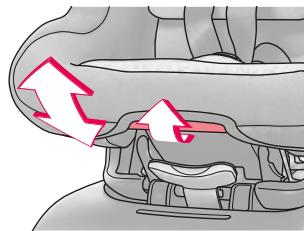

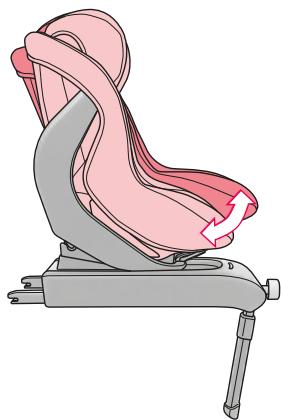

Tournez le levier de commande du dispositif de réglage de l‘inclinaison (05) à l‘avant de la coque du siège vers le haut et placez la coque du siège dans la position souhaitée.
CONCORD ULTIMAX vers la gauche et déplacez la base vers l‘avant.
SYSTEME ISOFIX (13) à gauche et à droite de la base de manière à décrocher les adaptateurs ISOFIX (15) de leurs supports. La base doit sauter vers l‘avant. Soulevez le CONCORD ULTIMAX du siège du véhicule.
„DEMONTAGE DE LA COQUE DU SIEGE“).
Celui-ci se trouve dans une pochette, sous l‘assise, sur l‘envers de la housse

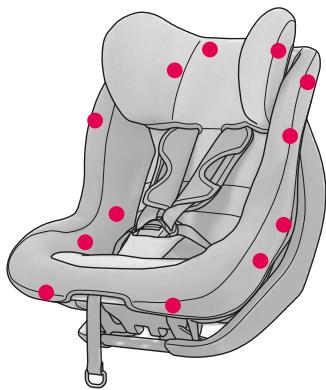

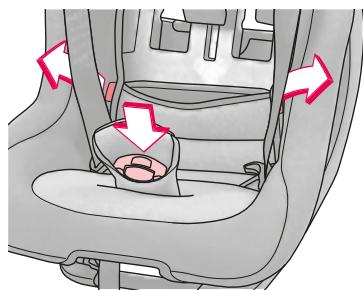

Ouvrez le clip de fermeture (02). Retirez tout d‘abord la housse du repose-tête (01) vers l‘avant.
(02) à travers le rembourrage du clip de fermeture et la housse, vers le bas. Ouvrez les fermetures éclair sur les passants de la ceinture et retirez la housse du siège de la coque. Répétez ces instructions en sens inverse pour remettre la housse en place.
La housse peut être retirée et lavée à 30°C. Retirez le rembourrage de la housse du repose-tête avant de laver celle-ci. Le tissu de la housse peut se décolorer légèrement sous l‘action de l‘humidité, en particulier au lavage.
La garantie couvre uniquement le premier utilisateur. Le droit de garantie ne peut être exercé en cas de défaut que si celui-ci est communiqué au revendeur dès sa première apparition. Si le revendeur ne peut pas résoudre le problème, le produit doit être renvoyé au fabricant accompagné d‘une description précise de la réclamation, ainsi que d‘une preuve d‘achat officielle reprenant la date d‘achat. Le fabricant n‘assume aucune responsabilité pour les dommages aux produits n‘ayant pas été fournis par lui. La garantie s‘éteint lorsque : • le produit a été modifié. • le produit n‘a pas été rapporté avec sa preuve d‘achat au revendeur dans les 14 jours suivant l‘apparition du défaut. • le défaut est lié à une erreur de manipulation ou d‘entretien ou à toute autre cause imputable à l‘utilisateur, tout particulièrement lorsque le manuel d‘utilisation n‘a pas été respecté. • le produit a fait l‘objet de réparations par un tiers. • le défaut est apparu à la suite d‘un accident. • le numéro de sécurité a été endommagé ou éliminé. Toutes les modifications ou dégradations du produit causées par une utilisation conforme du produit (usure) ne sont pas couvertes par la garantie. La durée de la garantie n‘est pas prolongée par l‘intervention du fabricant dans le cadre de la garantie.
