SMART CAT5 SWITCH - Switch réseau DAXTEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau CAT5
Caractéristiques techniques principales	Supporte jusqu'à 100 Mbps, 5 ports RJ45, conforme à la norme IEEE 802.3
Alimentation électrique	Alimentation par adaptateur secteur, 5V DC
Dimensions approximatives	200 mm x 100 mm x 30 mm
Poids	500 g
Compatibilités	Compatible avec tous les appareils Ethernet, y compris ordinateurs, imprimantes et routeurs
Fonctions principales	Partage de connexion réseau, extension de réseau local
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement remplaçables
Sécurité	Certifié CE, protection contre les surcharges électriques
Informations générales utiles	Idéal pour les petits bureaux ou les maisons, installation plug-and-play

FOIRE AUX QUESTIONS - SMART CAT5 SWITCH DAXTEN

Comment réinitialiser le DAXTEN SMART CAT5 SWITCH ?

Pour réinitialiser le DAXTEN SMART CAT5 SWITCH, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon DAXTEN SMART CAT5 SWITCH ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Essayez de brancher l'appareil sur une autre prise électrique.

Comment connecter des appareils au DAXTEN SMART CAT5 SWITCH ?

Utilisez des câbles Ethernet CAT5 pour connecter vos appareils aux ports disponibles sur le switch. Assurez-vous que les câbles sont bien enfoncés.

Le DAXTEN SMART CAT5 SWITCH ne détecte pas certains appareils, que faire ?

Vérifiez que les appareils sont allumés et connectés correctement. Essayez de les redémarrer ou de les reconnecter. Vous pouvez également tester avec un autre câble Ethernet.

Comment savoir si le DAXTEN SMART CAT5 SWITCH fonctionne correctement ?

Les voyants LED situés sur le devant de l'appareil indiquent l'état de fonctionnement. Un voyant vert signifie une connexion active, tandis qu'un voyant orange peut indiquer une connexion à une vitesse inférieure.

Est-ce que le DAXTEN SMART CAT5 SWITCH nécessite un logiciel pour fonctionner ?

Non, le DAXTEN SMART CAT5 SWITCH est un appareil plug-and-play et ne nécessite pas de logiciel pour fonctionner.

Que faire si le DAXTEN SMART CAT5 SWITCH chauffe trop ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé. Si la surchauffe persiste, débranchez-le et contactez le support technique.

Le DAXTEN SMART CAT5 SWITCH supporte-t-il le PoE (Power over Ethernet) ?

Non, le DAXTEN SMART CAT5 SWITCH ne supporte pas la fonction Power over Ethernet (PoE). Vous devez alimenter vos appareils séparément.

MODE D'EMPLOI SMART CAT5 SWITCH DAXTEN

• Puissant - Contrôle 8 ou 16 ordinateurs depuis une console KVM (de clavier écran et souris)
• Technologie exclusive utilisant le cable RIC (Remote Interface Connection)
• Augmentation de la distance entre l'ordinateur et le commutateur jusqu'à 10 m
• Encombrement réduit - Rackable en baie 19 pouces sur une hauteur de 1U
• Technologie CAT5 exclusive — élimination du fouillis de cable dans la baie
• Sécurité multi niveaux — protection supplémentaire de vos données d'entreprise
• Meilleure gestion de serveur — Affichage à l'écran, contrôle série ou bouton-poussoir
• Multi plate-forme — prise en charge des plate-formes PS/2, SUN et USB
• Garantie 3 ans
  SMART 16 IP
  Le commutateur KVM
  Smart 16 ports existé
  egressement en version
  IP permettant un accès
  analogique aux
  serveurs dans la baie
  et un accès numérique
  au travers du réseau
  LAN, WAN ou Internet.

COMMUTATEUR KVM FLEXIBLE ET ÉCONOMIQUE POUR LE CONTRÔLDE SERVEUR!

COMMUTATEURS SMART CAT5

La gamme des commutateurs Smart CAT5 à 8 et 16 ports mono utiliseur representation la toute nouvelle generation de puissants commutateurs KVM compacts, economique et rackable en baie de Minicom. L'éligant boitier du Smart CAT5 d'une hauteur de 1U se caractérisé par l'utilisation du cable CAT5 qui permet d'éliminer le fouillis des cables. Les puissantes possibités de contrôle et de gestion se font par un affichage à l'écran (OSD) très convivial. Les commutateurs Smart CAT5 permettent le contrôle 8 ou 16 ordinateurs. Cela permet de contrôleer et d'exploiter vos baies informatiques de la salle des serveurs à l'aide d'un simple jeu de clavier écran et souris (KVM)! Le kit de montage en baie est inclus dans tous les modèles.

Meilleure gestion de serveur

Le Smart CAT5 you offre differentes possibilites de contrôle de la commutation KVM: soit au moyen de l'affichage a l'ecran, soit par le port série ou soit a l'aide des boutons-poussoirs situés en face avant.

Cables d'interface (RIC) innovants

Vous ne commander les câbles RIC de Minicom propres à vos platees-formes PS/2, SUN et USB qu'au fur et à mesure de vos besoin.

Sécurité multi niveau

Les commutateurs Smart présentent une protection par mot de passer multi niveau. Vous pouvez définir des règles de sécurité et un profil pour chaque utiliser pour assurer la sécurité maximale de vos données.

SMART 16 IP

Commutateur KVM 16 ports avec accès IP

Le commutateur KVM 16 ports, multi plateforme, mono utiliser, le Smart Cat5 Switch, existe également avec une option IP. Cela permet un accès simple et efficace jusqu'à 16 serveurs sur un seul boîtier ou jusqu'à des centaines si l'on les cascade. Le Smart16 IP permet une gestion de l'alimentation électrique avec la possibilité de faire un redémarrer ou d'éteindre électriquement la machine. Le Smart 16 IP possède un accès analogique pour les différents serveurs situés dans la baie et un accès digital à travers le LAN, le WAN ou Internet. Fin, d'une hauteur de 1U, le Smart 16 IP est utilise la technologie Cat5 pour minimiser le fouillis des cables et possède un OSD très puissant pour le paramétrage. Le Smart 16 IP est la solution ideale pour les salles ou les baies de serveurs avec des infrastructures réseau pour lequel un accès distant est nécessaire.

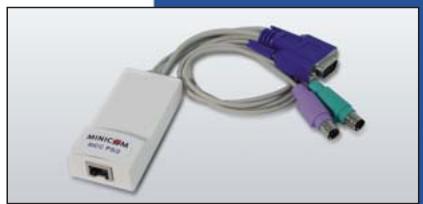

Cable RIC PS/2 (Existe également en USB et en SUN)

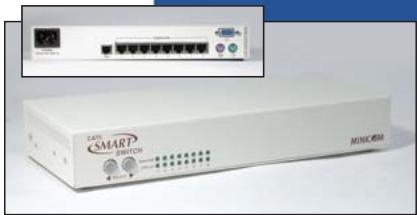

Smart CAT5 Switch, 8 Ports

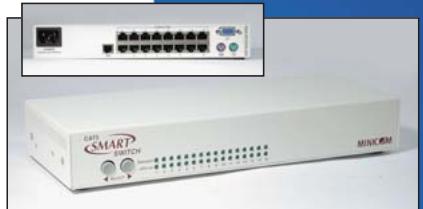

Smart CAT5 Switch, 16 Ports

Specifications:

COMMUTATEUR

Système d'exploitation	Dos, Windows (3X,9X,2000, NT4, ME, XP) Linux, Unix, QNX, SGI, FreeBSD, BeOS, Open VMS, Novel 3.12-6
Nombre de ports	8, 16
Résolution jusqu'à	1600x1200 @ 75Hz
Distance Maximum	10m/33ft
Type de cable	CAT5 FTP ou UTP 2x4x24 AGW rigide
Type de connexion	RJ45
Port Série	RJ11
KVM Local	HDD15/MinDin6/MiniDin6
Management	Raccourci Clavier, Boutons Poussoir, Série , Direct
Poids de l'équipement	1000g
Poids emballé	1950g
Dimensions de l'équipement	266.5x110.5x41.3 mm
Dimension emballé	315x162x142 mm
Alimentation électrique	85 - 265 VAC 50/60 Hz
Température de fonctionnement	0°C to 40°C
Température de Stockage	-40°C to 70°C
Garantie	3 ans

RICC

	RICC PS/2	RICC USB	RICC SUN
Connexion:
VGA	HDD15	HDD15	HDD15
Tastatur/ Maus	MiniDin6	USB	MiniDin8
Système	RJ45	RJ45	RJ45
Alimenté	depuis le clavier	depuis l'USB	depuis le clavier
Poids du produit	107g	107g	107g
Poids emballé	300g	300g	300g
Dimensions du Produit	91x41x24mm	91x41x24mm	91x41x24mm
Dimensions emballé	225x150x52mm	225x150x52mm	225x150x52mm

RÉFERENCES PRODUITS

produits	Références
Smart CAT5 8 Port	0SU22002
Smart CAT5 16 Port	0SU22003
Smart 16 IP	0SU21025
RICC PS/2	0SU51023
RICC USB	0SU51024
RICC SUN	0SU51025
