MODE D'EMPLOI MM08 THORENS

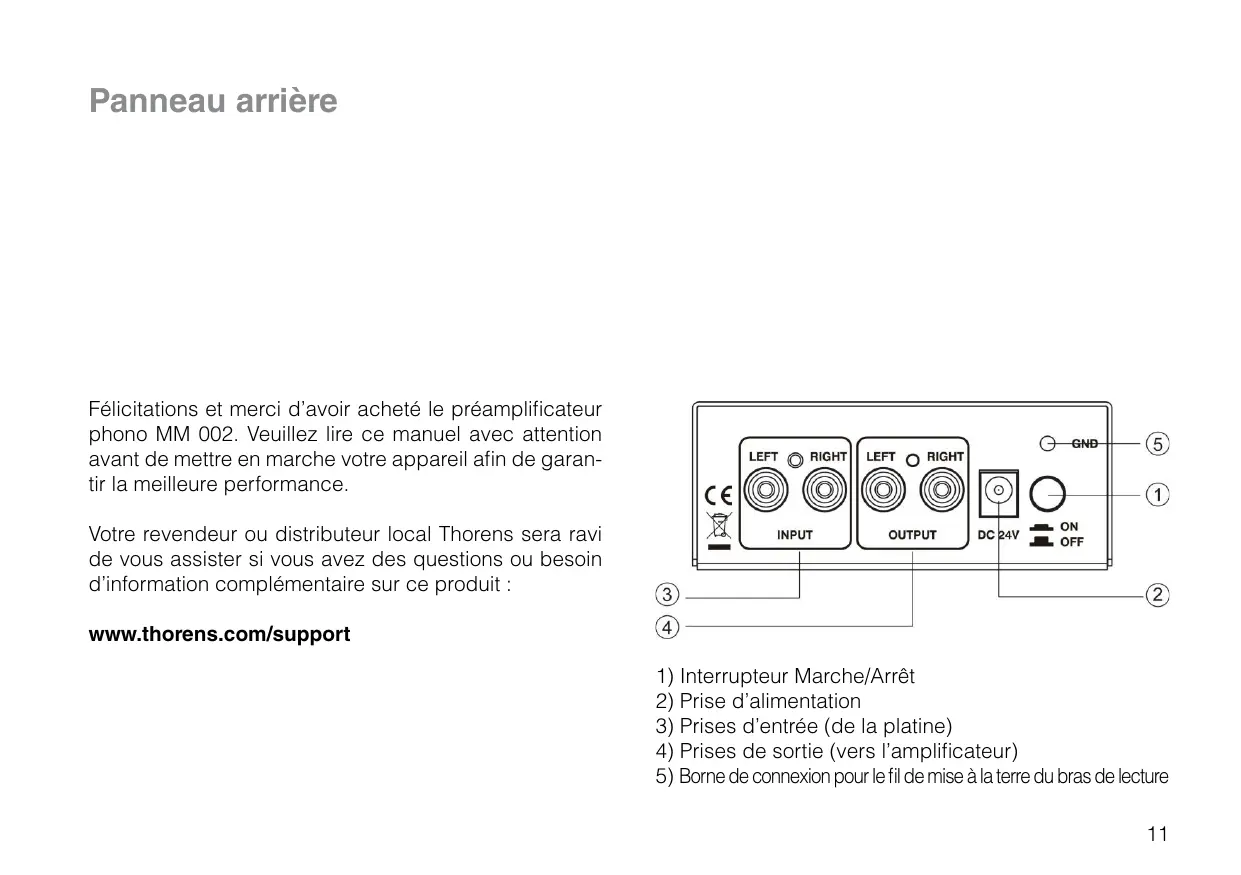

Moving Magnet (MM) 40 dB 47 kOhm + 220 pF fixed 10 Hz - 50 kHz (-3 dB) ±0.3 dB max. <0,015% >86 dB ≧40 dB 3,14 mVrms bei -10 dBV (316 mVrms) 498 mVrms bei 5 mVrms (1 kHz) 47 Ohm Cinch (links/rechts) Cinch (links/rechts) 24 V DC / 630 mA 3,3 W / 15 mA 292 g (ohne Netzteil) 100 x 45 x 93 mm Panneau arrière Félicitations et merci d’avoir acheté le préamplificateur phono MM 002. Veuillez lire ce manuel avec attention avant de mettre en marche votre appareil afin de garantir la meilleure performance. Votre revendeur ou distributeur local Thorens sera ravi de vous assister si vous avez des questions ou besoin d’information complémentaire sur ce produit : www.thorens.com/support

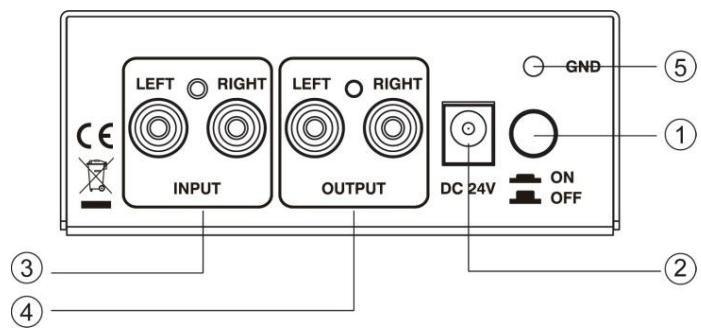

1) Interrupteur Marche/Arrêt
2) Prise d’alimentation
3) Prises d’entrée (de la platine)
4) Prises de sortie (vers l’amplificateur)
5) Borne de connexion pour le fil de mise à la terre du bras de lecture
Installation et fonctionnement
1. Raccordez votre platine au MM 002
2. Raccordez le MM 002 à votre amplificateur
Branchez les fils de la cellule de votre platine aux prises d’entrée à l’arrière du MM 002 ; le câble du canal Droit (rouge) dans l’entrée Droite (Right) et celui du canal Gauche (blanc) dans l’entrée Gauche (Left). Si votre bras de lecture possède un fil de mise à la terre séparé, veuillez le raccorder à la borne de mise à la terre sur le panneau arrière du MM 002. Branchez des câbles d’interconnexion RCA de bonne qualité à partir du MM 002 vers une entrée niveau ligne auxiliaire sur votre amplificateur (Aux, Tape in, CD, etc). Votre amplificateur doit être hors tension ou en sourdine et l’alimentation du MM 002 ne doit pas encore être connectée.
Veuillez vous assurer que la sortie du canal droit est connectée à l’entrée du canal droit sur votre amplificateur, et que la sortie du canal gauche est connectée à l’entrée du canal gauche sur votre amplificateur. Si votre amplificateur est déjà équipé d’un étage phono et que vous actualisez votre système avec le MM 002, ne connectez pas la sortie du MM 002 à l’entrée phono : celle-ci est conçue pour être connectée seulement à la sortie d’une cellule de platine vinyle, et non à une sortie niveau ligne telle que celle du MM
Installation et fonctionnement
3. Raccordez l’adaptateur secteur
Assurez-vous que l’interrupteur Marche/Arrêt est sur la position OFF (vers l’extérieur) et que l’adaptateur secteur n’est pas connecté à une prise secteur. Raccordez le câble d’alimentation Thorens à la prise d’alimentation sur le panneau arrière. Après avoir choisi et installé la fiche secteur enfichable correcte pour votre pays, branchez l’adaptateur secteur à une prise secteur sous tension, puis appuyez sur l’interrupteur Marche/Arrêt du panneau arrière pour le mettre en position ON (vers l’intérieur). Si vous préférez, le MM 002 peut être laissé sous tension, grâce à sa consommation électrique très faible. Si vous envisagez de ne pas l’utiliser pendant un temps prolongé, nous vous suggérons de débrancher l’adaptateur secteur de la prise secteur. Le MM 002 est maintenant prêt à l’utilisation. Vous pouvez à présent mettre sous tension ou désactiver la sourdine de votre amplificateur et apprécier votre musique favorite ! Utilisez toujours l’adaptateur secteur fourni ou une pièce de rechange Thorens originale !
Spécifications techniques Mode Gain à 1 kHz Compatibilité cellule (Impédance d’entrée) Réponse en fréquence RIAA Redressement distorsion Taux de distorsion et bruit (THD+N) Rapport signal/bruit Diaphonie Sensibilité d’entrée Tension de sortie maxi. Impédance de sortie Connectique d’entrée Connectique de sortie Alimentation électrique Consommation de puissance Poids Dimensions (L x H x P) Aimant mobile (MM) 40 dB 47 kOhms + 220 pF fixes 10 Hz - 50 kHz (-3 dB) ±0.3 dB max. <0,015% >86 dB ≧40 dB 3,14 mVrms pour sortie -10 dBV (316 mVrms) 498 mVrms à entrée 5 mVrms (1 kHz) 47 Ohms 1 paire de prises RCA (gauche/droite) 1 paire de prises RCA (gauche/droite) 24 V CC / 630 mA 3,3 W / 15 mA 292 g (sans le bloc alimentation) 100 x 45 x 93 mm Les spécifications techniques sont sujettes à modification sans préavis.
