Type de produit	Commutateur KVM (clavier, vidéo, souris) pour 2 ordinateurs
Marque	DAXTEN
Modèle	SCOUTMICRO PS-2
Nombre de ports PC	2
Connectique console	Clavier PS/2 (mauve), Souris PS/2 (vert), Moniteur HD 15 femelle
Connectique PC (PS/2)	Clavier PS/2 (mauve), Souris PS/2 (vert), Moniteur HD 15 mâle (câbles intégrés de 1,8 m)
Connectique PC (USB)	USB, Moniteur HD 15 mâle (câbles intégrés de 1,8 m)
Alimentation	Aucune alimentation externe requise (alimenté par les ports clavier/souris des PC)
Résolution vidéo maximale	2048 x 1536 à 85 Hz
Compatibilité systèmes d'exploitation	Windows 95/98/2000/ME/NT/XP, Linux
Méthode de commutation	Combinaison de touches clavier (Ctrl+Ctrl par défaut) ou mode Auto-scan
Émulation clavier/souris	Oui (pour démarrage sans erreur des PC)
Mémorisation des touches verrouillées	Oui (Caps Lock, Scroll Lock, Num Lock) par PC
Mode Auto-scan	Oui, avec intervalles réglables (8, 15, 30, 60 secondes)
Indicateurs lumineux	Diodes indiquant le PC actif
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Humidité de fonctionnement	0 à 80 % HR (sans condensation)
Dimensions	Environ 10 x 5 x 2 cm (estimation)
Poids	Environ 200 g (estimation)
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec et doux.
Sécurité	Débrancher tous les équipements avant connexion pour éviter les dommages.
Garantie	24 mois (hors abus, modifications non autorisées, etc.)
Normes	EMC 89/336/EEC, EN55022 Classe B, EN 50082-1, FCC Classe B

FOIRE AUX QUESTIONS - SCOUTMICRO PS-2 DAXTEN

Comment connecter le SCOUTMICRO PS-2 ?

Avant toute connexion, mettez tous les équipements hors tension. Branchez le moniteur, le clavier et la souris sur les connecteurs console (face avant). Utilisez les câbles intégrés pour relier chaque PC aux ports VGA, clavier et souris (PS/2 ou USB). Ensuite, allumez les ordinateurs.

Comment commuter entre les deux PC ?

Appuyez deux fois sur la touche Ctrl en moins de deux secondes, puis appuyez sur 1 ou 2 pour sélectionner le PC souhaité. Vous pouvez aussi utiliser les flèches haut/bas pour passer au PC précédent ou suivant.

Que faire si le clavier ou la souris ne fonctionne pas après la commutation ?

Vérifiez que tous les câbles sont correctement branchés. Il est normal que la souris soit inactive pendant environ 2 secondes après chaque commutation (synchronisation). Si le problème persiste, redémarrez les PC.

Comment activer le mode Auto-scan ?

Appuyez deux fois sur Ctrl puis sur S. Par défaut, la commutation a lieu toutes les 8 secondes. Vous pouvez modifier l'intervalle : après Ctrl+Ctrl, tapez S0 (8s), S1 (15s), S2 (30s) ou S3 (60s). Pour arrêter, appuyez sur n'importe quelle touche.

Peut-on changer la combinaison de touches pour la commutation ?

Oui. Par exemple, pour utiliser [Scroll Lock][Scroll Lock], tapez la séquence : Ctrl+Ctrl, Scroll Lock, Scroll Lock. Les alternatives possibles sont : [Alt]+[Alt], [Scroll Lock]+[Scroll Lock] ou [Shift]+[Shift].

Le SCOUTMICRO PS-2 nécessite-t-il une alimentation externe ?

Non, il est alimenté directement par les ports clavier et souris des ordinateurs connectés. Aucune alimentation externe n'est requise.

Quelles résolutions vidéo sont supportées ?

Le SCOUTMICRO PS-2 supporte des résolutions jusqu'à 2048 x 1536 à 85 Hz, sans perte de qualité. Il est compatible avec les moniteurs VGA, SVGA et MultiSync.

Est-il compatible avec les souris Intellimouse ?

Oui, le SCOUTMICRO supporte une grande variété de souris, y compris l'Intellimouse de Microsoft.

Que faire en cas de problème technique ?

Contactez le support technique Daxten depuis un téléphone proche du commutateur. Si le défaut est confirmé, un numéro RMA vous sera fourni pour un retour sous garantie. Le produit doit être renvoyé dans son emballage d'origine.

Quelle est la durée de la garantie ?

Daxten garantit le produit contre tout défaut de composants ou de fabrication pendant 24 mois à compter de la date d'achat, sous réserve d'une utilisation conforme et sans modification non autorisée.

MODE D'EMPLOI SCOUTMICRO PS-2 DAXTEN

Guide d'installation

SCOUTmicrops/2

SCOUTmicroUSB

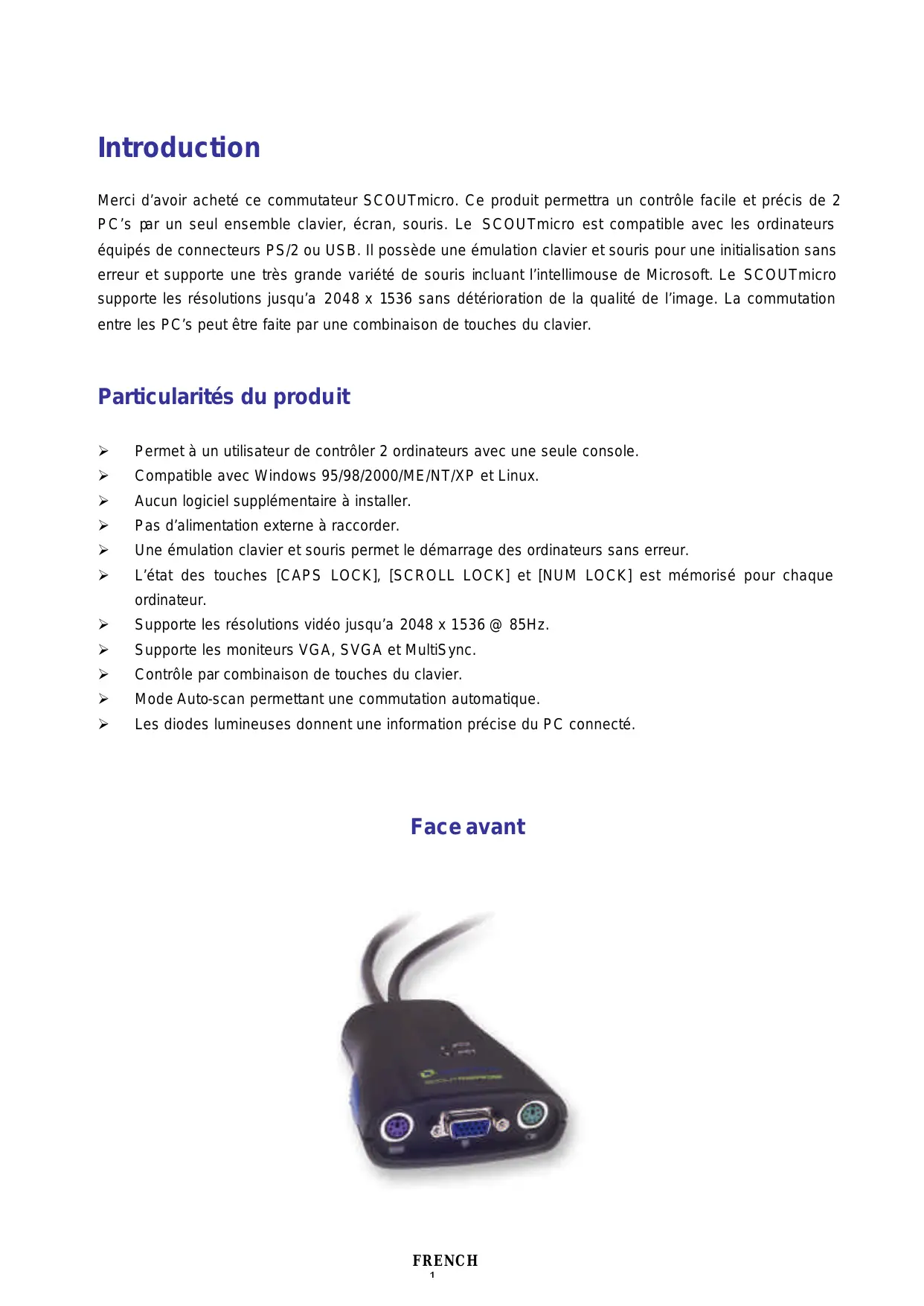

Merci d'avoir acheté ce commutateur SCOUTmicro. Ce produit permettra un contrôle facile et précis de 2 PC's par un seul ensemble clavier, écran, souris. Le SCOUTmicro est compatible avec les ordinateurs équipés de connecteurs PS/2 ou USB. Il possède une émulation clavier et souris pour une initialisation sans erreur et supporte une très grande variété de souris incluant l'intellimouse de Microsoft. Le SCOUTmicro supporte les résolutions jusqu'à 2048 x 1536 sans détérioration de la qualité de l'image. La commutation entre les PC's peut être faite par une combinaison de touches du clavier.

Particularités du produit

Permet à un utilisateur de contrôler 2 ordinateurs avec une seule console. Compatible avec Windows 95/98/2000/ME/NT/XP et Linux. Aucun logiciel supplémentaire à installer. Pas d'alimentation externe à raccorder. Une émulation clavier et souris permet le démarrage des ordinateurs sans erreur. L'état des touches [CAPS LOCK], [SCROLL LOCK] et [NUM LOCK] est méorisé pour chaque ordinateur. Supporte les résolutions vidéo jusqu'à 2048 x 1536 @ 85Hz. Supporte les moniteurs VGA, SVGA et MultiSync. Contrôle par combinaison de touches du clavier. Mode Auto-scan permettant une commutation automatique. Les diodes lumineuses donnent une information précise du PC connecté.

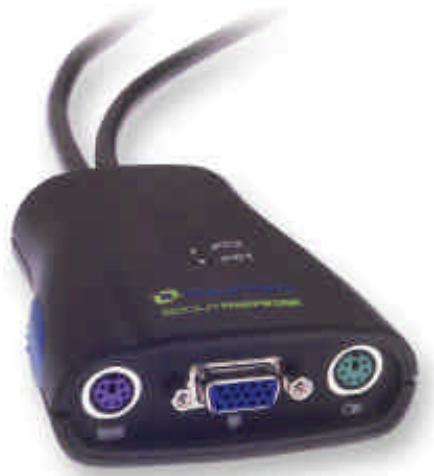

Face avant

Avant de connecter vos ordinateurs et les accessoires console, assurez-vous que tous les équipements sont hors tension. La connexion des équipements alors qu'ils sont sous tension peut entraîner des dommages à vos ordinateurs ou au SCOUT. Daxten ne peut pas être responsable des dommages causés par des connexions d'équipements sous tension.

1. Placez le commutateur SCOUTmicro dans un endroit pratique, sa petite taille permet de le placer sur un bureau.
2. Connectez le moniteur, clavier et souris au SCOUTmicro PS/2 et SCOUTmicro USB :

a. Raccordez le connecteur HD 15 de la console à la prise console moniteur en face avant. b. Raccordez votre clavier PS/2 au connecteur PS/2 (mauve) et votre souris PS/2 au connecteur (vert) sur le panneau avant du SCOUTmicro.

1. Connexion des ordinateurs avec ports PS2 par l'intermédiaire des câbles intégrés :

a. Raccordez le connecteur HD 15 mâle bleu au port VGA de votre ordinateur. b. Raccordez le connecteur clavier PS2 (6-pin MiniDin) mauve au port clavier de votre ordinateur. c. Raccordez le connecteur souris PS2 (6-pin MiniDin) vert au port souris de votre ordinateur.

1. Connexion des ordinateurs avec ports USB par l'intermédiaire des câbles intégrés :

a. Raccordez le connecteur HD 15 mâle bleu au port VGA de votre ordinateur. b. Raccordez le connecteur USB au port USB de votre ordinateur.

1. Mettez sous tension les ordinateurs. L'ordinateur connecté au premier port sera affiché sur le moniteur. Vous pouvez vérifier si le clavier et la souris agissent normalement après que le système soit initialisé. Si vous constatez que le clavier ou la souris ne travaillent pas correctement, vérifiez que tous les câbles sont correctement raccordés.

Utilisation du SCOUTmicro

Pour commuter d'un PC à l'autre, utiliser les commandes spécifiques avec le clavier.

Vous pouvez remarquer que la souris ne peut pas être utilisée pendant environ 2 secondes quand le SCOUTmicro commute vers un autre ordinateur. Ceci est normal et causé par le processus de synchronisation qui assure que la souris fonctionne correctement.

Commandes de raccourci clavier

Pour envoyer les commandes au SCOUTmicro, appuyez et relâchez la touche [Ctrl] deux fois en moins de deux secondes. Pressez la touche de commande désirée. Les commandes suivantes sont supportées:

1ère touche	Deuxieme touche	Touch de commande	Résultat de commande
Ctrl	Ctrl	1 ... 2	Commutation au PC désiré
Ctrl	Ctrl	↑	Commutation au PC précédent
Ctrl	Ctrl	↓	Commutation au PC suivant
Ctrl	Ctrl	S	Auto-Scan mode ON
Ctrl	Ctrl	0	Auto-Scan mode OFF
Ctrl	Ctrl	S0	Scan 8 Seconds (default)
Ctrl	Ctrl	S1	Scan 15 Seconds
Ctrl	Ctrl	S2	Scan 30 Seconds
Ctrl	Ctrl	S3	Scan 60 Seconds

En mode Auto-Scan, l'image vue sur le moniteur sera automatiquement commutée vers le prochain PC. Le décalage est définissable par l'utilisateur. (voir le tableau ci-dessus). Après que le dernier PC aura été vu, le premier PC sera affiché à nouveau. NOTE: Dans ce mode le clavier et la souris sont inactifs.

Appuyez sur n'importe quelle touche du clavier pour arrêter le mode Auto-Scan. Le commutateur SCOUT s'arrête sur le dernier PC affiché.

La série de touches peut être changée si nécessaire. Pour la changer à partir de la combinaison par défaut, utilisez la série suivante:

Pour exemple: [Ctrl][Ctrl][Scroll Lock][Scroll Lock]

Nouvelle série: [Scroll Lock][Scroll Lock]

Les séquences suivantes sont disponibles :

[Ctrl][Ctrl] (défaut)

[Alt][Alt]

[Scroll Lock][Scroll Lock]

[Shift][Shift]

Informations de service

Si vous ne pouvez pas déterminer la nature du problème, appelez Daxten et demandez un support technique. Si possible, appelez d'un téléphone situé à proximité du SCOUTmicro. Si nous ne pouvons pas résoudre votre problème et déterminer que le défaut est dans le SCOUTmicro, nous vous donnerons un numéro d'autorisation de retour de matériel (RMA) qui devra apparaître clairement sur l'emballage des produits retournés. Le produit doit être expédié avec son emballage d'origine dans un carton à l'adresse donnée par notre support technique.

Limitation de garantie

Daxten garantit à l'acheteur que ce produit est et sera exempt de tout défaut de composants et fabrication pendant une durée de 24 mois à partir de la date d'achat. Si durant la période de garantie le produit tombe en panne, l'acheteur doit rapidement appeler Daxten et demander un numéro d'AUTORISATION DE RETOUR DE MATERIAL (RMA). S'assurer que le numéro de RMA apparaît sur les documents joints, ET SUR LES CARTONS D'EXPÉDITION. Les renvois non autorisés ou les expéditions en port dû seront refusés.

La garantie limitée susmentionnée est nulle et non avenue dans l'une des quelconques situations suivantes, auquel cas le produit est fourni tel quel, avec tous les defaults et toutes les stipulations d'exonération de garantie identifiées ci-dessous:

1. Si un câble non approuvé par Daxten est raccordé au SCOUTmicro.
2. Si le défaut ou le mauvais fonctionnement résulte d'un emploi abusif, d'une manipulation inadéquate, d'une réparation non autorisée ou d'une utilisation autre que celle pour laquelle le produit a été conçu.
3. Si des modifications non autorisées ont été apportées au produit.
4. Si des dommages se sont produits lors de l'expédition du produit mais n'ont pas été signalés.
5. Si des dommages ont été causés par un équipement ou un logiciel non fourni par Daxten.
6. Si le SCOUTmicro est utilisé avec un courant alternatif non mis à la terre ou mal polarisé.
7. Si le produit n'est pas utilisé conformément aux instructions fournies dans le guide d'utilisation ou mode d'emploi remis à l'acheteur ou accompagnant le produit.

SOUS RESERVE DES DISPOSITIONS SPECIFIQUEMENT STIPULEES CI-DESSUS ET DANS LES LIMITES AUTORISEES PAR LA LOI, DAXTEN DECLINE TOUTES LES GARANTIES ET CONDITIONS, QUELLES SOIENT EXPRESSES, IMPLICITES OU STATUTAIRES, SUR QUELQUE POINT QUE CE SOIT, Y COMPRIS, MAIS SANS LIMITATION, LE TITRE, L'ABSENCE DE CONTREFACON, LA CONDITION, LA COMMERCIABLE OU L'ADAPTATION A UN USAGE PARTICULIER OU PREVU.

SOUS RESERVE DES DISPOSITIONS EXPRESSEMENT STIPULEES CI-DESSUS ET DANS LES LIMITES AUTORISEES PAR LA LOI, DAXTEN NE SERA PAS TENU RESPONSIBLE DES DOMMAGES SPECIAUX, INDIRECTS OU CONSEQUENTS (Y COMPRIS MAIS SANS LIMITATION, PERTE DE CONFIDENTIALITE OU NEGLIGENCE) POUVANT ETRE, DIRECTEMENT OU INDIRECTEMENT, CAUSES PAR OU LIES A L'UTILISATION D'UN PRODUIT OU SERVICE, L'IMPOSSIBILITER D'UTILISER UN PRODUIT OU SERVICE, L'INADEQUATION D'UN PRODUIT OU SERVICE A SON USAGE OU FIN, OU TOUT DEFAULT OU DEFICIENCE DU DIT PRODUIT OU SERVICE, ET CE, MEME SI DAXTEN OU UN REVENDEUR AGREE DAXTEN ON ETE INFORMES DE LA POSSIBILITE DE TEL DOMMAGES OU PERTES.

Références:

1014-02MP SCOUTmicro PS/2 2 Ports Commutateur avec cables intégrés de1.8m (6ft)

1014-04MU SCOUTmicro USB 2 Ports Commutateur avec câbles intégrés de 1.8m (6ft)

Paramètres de fonctionnement et de stockage:

Température de fonctionnement: 0 \sim 40^{\circ} \mathrm{C} (32 to 104° F )

Température de stockage: -20~60°C (-4 to 140°F)

Humidité: 0~80% RH non-condensante

Connexions SCOUTmicro ps/2

Console:

Clavier: Mini Din 6 pin Femelle

Souris: Mini Din 6 pin Femelle

Moniteur: HD 15 pin Femelle

PC:

Clavier: Mini Din 6 pin Måle

Souris: Mini Din 6 pin Måle

Moniteur: HD 15 pin Mesure

Connexions scoutmicro USB

Console:

Clavier: Mini Din 6 pin Femelle

Souris: Mini Din 6 pin Femelle

Moniteur: HD 15 pin Femelle

PC:

Clavier/Souris: USB

Moniteur: HD 15 pin Målé

NOTE: Cet équipement satisfait aux directives européennes EMC 89/336/EEC et EN55022 Classe B, EN 50082-1, et EN 60555-2.

Cet équipement a été soumis à des tests et est conforme aux prescriptions des unités numériques de classe B, telles que spécifiées à l'article 15 des normes de la FCC. Ces prescriptions sont destinées à assurer une protection raisonnable contre les interférences en zone commerciale. Cet équipement produit, utilise et peut émettre de l'énergie sous forme de fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions, il risque de brouiller les communications radio. L'utilisation de cet équipement en zone résidentielle risque de causer des interférences nuisibles, dans ce cas il sera demandé à l'utilisateur de corriger ces interférences à ses frais.
