MODE D'EMPLOI EASY 150 SAGEM

4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE

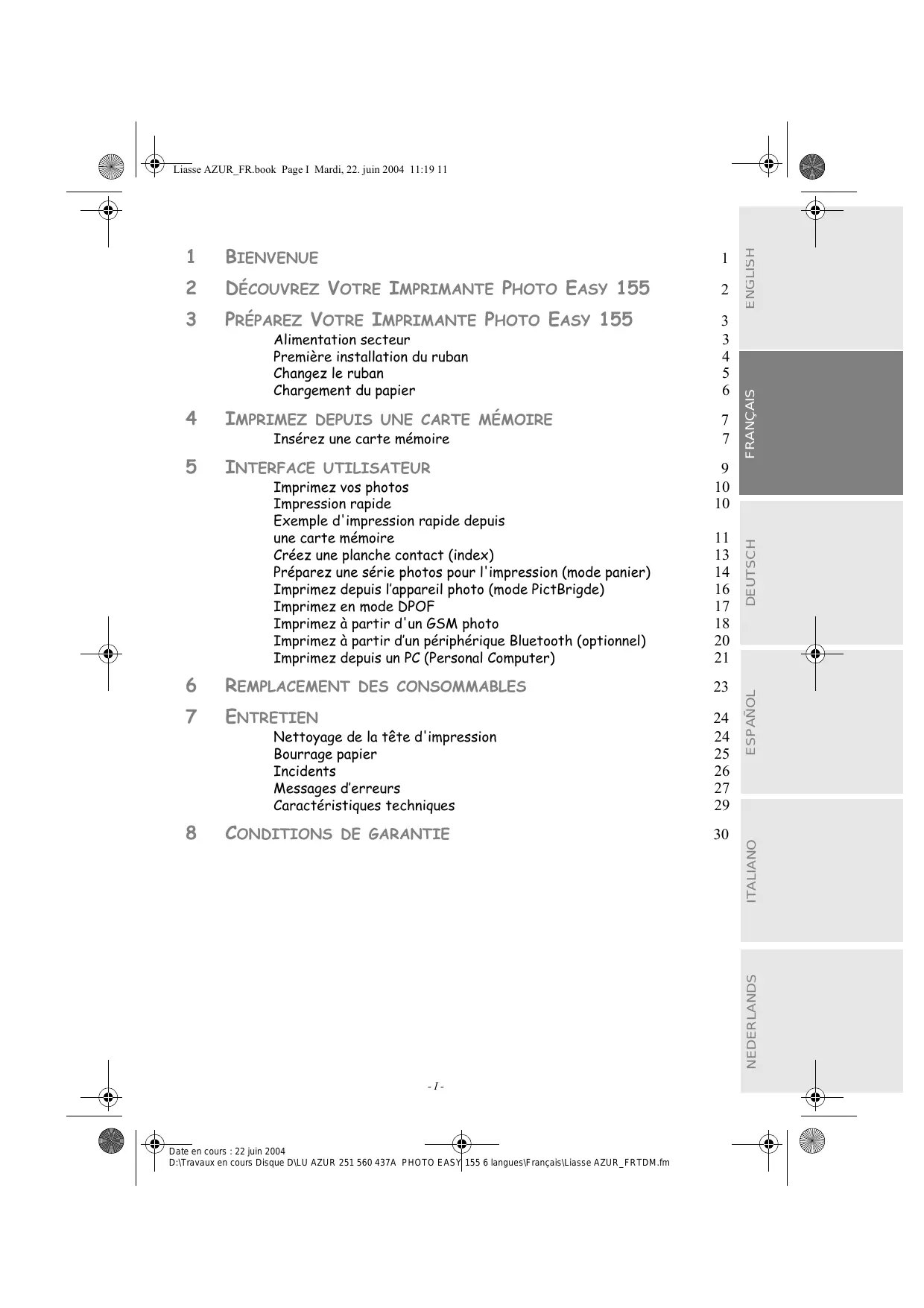

2 DISCOVER YOUR PHOTO EASY 155 PRINTER

Alimentation secteur 3

Première installation du ruban 4

Changez le ruban 5

Chargement du papier 6

4 IMPRIMEZ DEPUIS UNE CARTE MÉMOIRE 7

Insérez une carte mémoire 7

5 INTERFACE UTILISATEUR 9

Imprimez vos photos 10

Impression rapide 10

Exemple d'impression rapide depuis

une carte mémoire 11

Créez une planche contact (index) 13

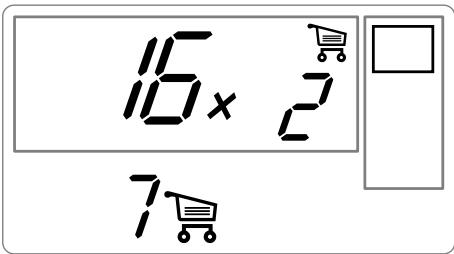

Préparez une série photos pour l'impression (mode panier) 14

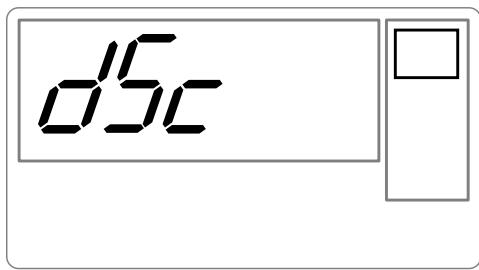

Imprimez depuis l'appareil photo (mode PictBrigde) 16

Imprimez en mode DPOF 17

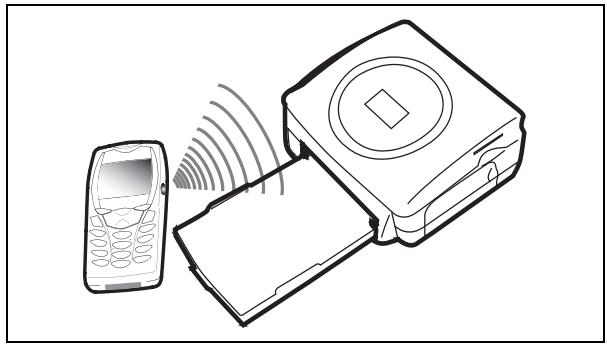

Imprimez à partir d'un GSM photo 18

Imprimez à partir d'un périphérique Bluetooth (optionnel) 20

Imprimez depuis un PC (Personal Computer) 21

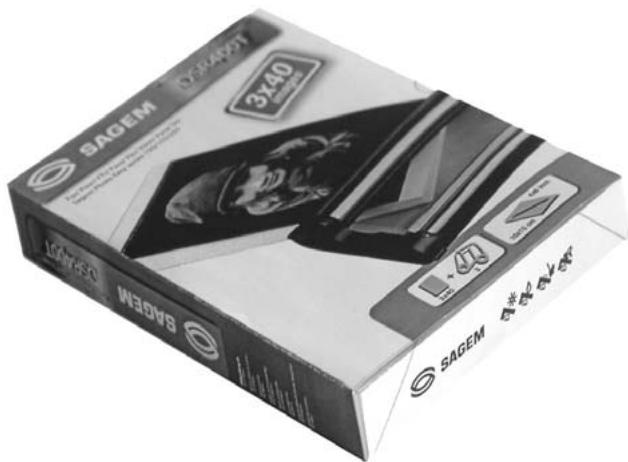

6 REMPLACEMENT DES CONSOMMABLES 23

7 ENTRETIEN 24

Nettoyage de la tête d'impression 24

Bourrage papier 25

Incidents 26

Messages d'erreurs 27

Caractéristiques techniques 29

8 CONDITIONS DE GARANTIE 30

1 BIENVENUE

Vous venez d'acquérir une imprimante PHOTO EASY 155 SAGEM et nous vous remercions de la confiance que vous nous accordez. Avec cette imprimante de haute qualité vous pourrez profiter pleinement de vos photos numériques. Par des étapes très simples vous produirez des impressions de qualité identique aux laboratoires spécialisés pour votre utilisation personnelle ou pour les partager avec votre famille, vos amis ou vos collègues.

Ce présent livret d'utilisation vous guidera par des étapes simples :

1. Mettez en marche votre imprimante PHOTO EASY 155
2. Imprimez les photos stockées sur une carte mémoire
3. Imprimer les photos transférées depuis un GSM photo
4. Installez le logiciel de traitement d'image et le pilote d'impression sur un PC
5. Entretenez et résolvez vos problèmes sur l'imprimante PHOTO EASY 155

Une documentation additionnelle concernant l'utilisation du logiciel de traitement d'image et le pilote d'impression PC est disponible sur le CD-Rom fourni dans votre coffret, reportez-vous à cette documentation.

Recommandations et consignes de sécurité

C€

• Ne pas installer votre imprimante PHOTO EASY 155 SAGEM ni dans une pièce humide (salle d'eau, salle de bain, buanderie, cuisine, etc..) à moins de 1,50 m d'un point d'eau ni en extérieur. Votre imprimante doit être utilisée à une température ambiante comprise entre 10 °C et 35 °C.
• Ne pas installer votre imprimante dans un endroit où il y aurait des poussières en sustentation dans l'air, ces poussières pourraient dégrader la qualité d'impression de vos photos.
• Utilisez exclusivement le bloc secteur fourni, raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les adaptateurs secteur servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent être situés à proximité de l'appareil et être aisément accessibles.
• Ne jamais ouvrir la trappe du ruban en cours d'impression, vous risquez la rupture du film et par la suite un dysfonctionnement de votre imprimante.
• Utilisez seulement les consommables de marque SAGEM et exclusivement ceux-ci sinon vous risquez d'endommager l'appareil et de perdre la garantie, pour connaître les références des consommables (reportez-vous au paragraphe Remplacement des consommables, page -23).
• Le marquage CE atteste de la conformité du produit aux exigences essentielles de la directive 1999/5/CE du Parlement et du Conseil Européen concernant les équipements terminaux de télécommunication, pour la sécurité et la santé des usagers, pour les perturbations électromagnétiques.
  La déclaration de conformité peut être consultée sur le site WWW.sagem.com rubrique "Support" ou peut être demandée à l'adresse suivante:

4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE

2 DÉCOUVREZ VOTRE IMPRIMANTE PHOTO EASY 155

Placez votre coffret devant vous, ouvrez l'emballage et vérifiez que les éléments présentés ci-dessous s'y trouvent :

1 Imprimante PHOTO EASY 155
2 Livret d'utilisation
3 CD ROM avec ses applications
4 Ruban *
5 Papier photo (2 paquets de 20 feuilles)*
6 Cordon USB
7 Tiroir papier
8 Bloc alimentation secteur
9 Cordon d'alimentation secteur
10 Adaptateur pour carte xD

10

2 5

* Fourniture selon modèle

3 PRÉPAREZ VOTRE IMPRIMANTE PHOTO EASY 155

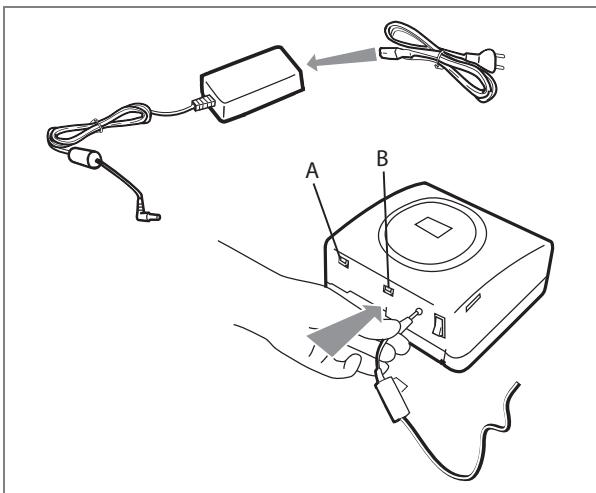

ALIMENTATION SECTEUR

Remarque

: Si lors de l'installation un mur ou tout objet se trouve à proximité, veillez à ce que celui-ci soit éloigné d'au moins 10 centimètres par rapport à l'arrière de votre imprimante, ceci afin de garantir la bonne circulation de la feuille de papier en cours d'impression.

Avant d'effectuer les connexions, veuillez consulter les consignes de sécurité placées en début du présent livret d'utilisation.
Branchez l'une des extrémités du cordon secteur sur le connecteur du bloc alimentation prévu à cet effet.

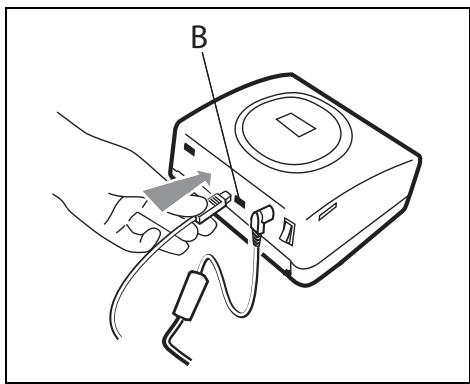

Raccordez la prise du bloc alimentation sur l'imprimante comme indiqué sur l'illustration ci-dessous.

Branchez l'autre extrémité du cordon secteur du bloc alimentation sur une prise secteur murale.
Appuyez sur le "I" de l'interrupteur Marche/Arrêt situé à l'arrière de la machine, le voyant vert s'allume et trois traits apparaissent sur l'écran.

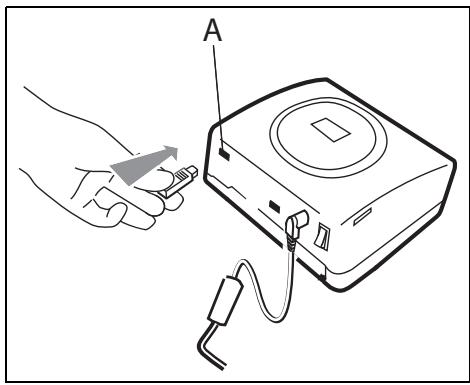

Votre imprimante possède un connecteur USB maître Mass storage SCSI (A) et un connecteur USB esclave (B), ce dernier permet de réaliser une liaison vers un terminal maître (PC, ...).

Remarque

: Pour connaître la liste des périphériques compatibles avec ce port USB (A) consulter le site www.sagem.com.

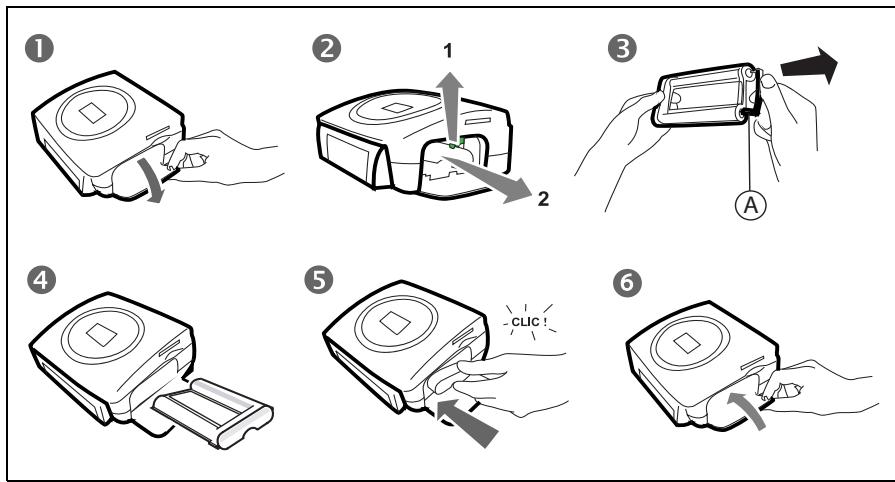

PREMIÈRE INSTALLATION DU RUBAN

Remarque

: Utilisez uniquement les consommables DSR400 ou DSR400T. Ceux-ci sont spécialement conçus pour vous apporter un rendu d'impression exceptionnel.

Mettez l'imprimante sous tension. Attendez 10 secondes que la tête d'impression se relève et procédez de la façon suivante :

1. Ouvrez la trappe extérieure située sur la partie droite de l'imprimante.
2. Retirez la mousse de protection.
3. Sortez le ruban neuf de son emballage et assurez-vous que le film est tendu après avoir retiré la pièce cartonnée (A).
4. Présentez le ruban en respectant bien sa position conformément à l'illustration ci-dessous.
5. Soulevez le loquet de fermeture vert, insérez le ruban jusqu'au fond de son logement, le loquet de fermeture doit impérativement être fermé après insertion.
6. Refermez la trappe extérieure.

Attention - ne jamais toucher le film du ruban avec les doigts. Bien insérer le ruban complètement dans l'imprimante. Vérifiez que le loquet de fermeture vert est bien abaissé.

Remarque

: En cas de problème, vérifier qu'aucun corps étranger n'est présent dans le logement du ruban.

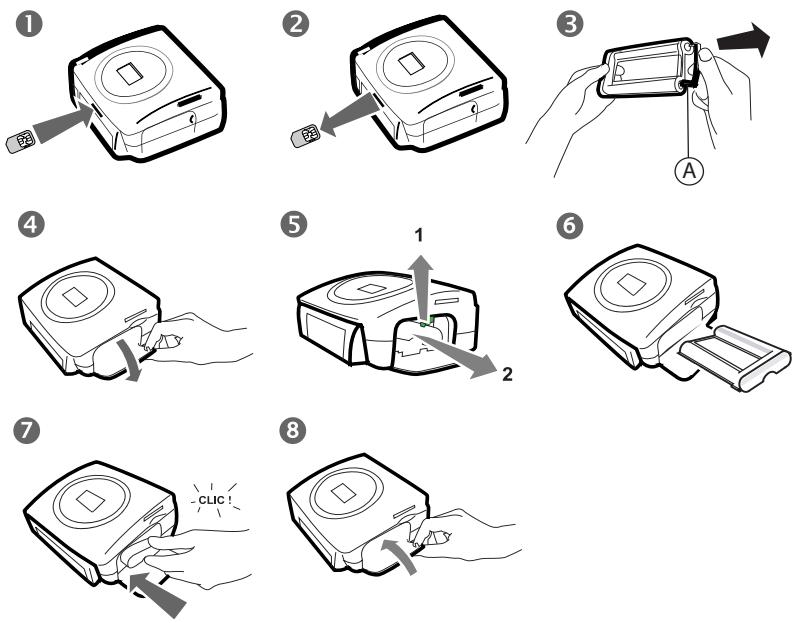

CHANGEZ LE RUBAN

Remarque

: Utilisez uniquement les consommables DSR400 ou DSR400T. Ceux-ci sont spécialement conçus pour vous apporter un rendu d'impression optimal.

A cet effet, la carte à puce, livrée avec chaque kit consommables, doit être lue par l'imprimante après toute installation d'un nouveau kit.

Mettez l'imprimante sous tension. Attendez 10 secondes que la tête d'impression se relève et procédez de la façon suivante :

1. Prenez la carte SIM livrée avec le ruban et le papier photo, insérez-la dans le lecteur situé sur la face avant de l'imprimante. La carte SIM est reconnue et lue par l'imprimante, en fin de procédure "40 ou 120" apparaît à l'écran.
2. Retirez la carte SIM.
3. Sortez le ruban neuf de son emballage et assurez-vous que le film est tendu après avoir retiré la pièce cartonnée (A).
   4 Ouvrez la trappe extérieure située sur la partie droite de l'imprimante.
4. Soulevez le loquet de fermeture vert et sortez le ruban usagé.
5. Présentez le ruban en respectant bien sa position conformément à l'illustration ci-dessous.
6. Soulevez le loquet de fermeture vert, insérez le ruban jusqu'au fond de son logement, le loquet de fermeture doit impérativement être fermé après insertion.
7. Refermez la trappe extérieure.

Remarque

: Si cette dernière opération n'est pas effectuée, vous ne pourrez pas utiliser l'imprimante.

Attention - ne jamais toucher le film du ruban avec les doigts. Bien insérer le ruban complètement dans l'imprimante. Vérifiez que le loquet de fermeture vert est bien abaissé.

Remarque

: En cas de problème, vérifier qu'aucun corps étranger n'est présent dans le logement du ruban.

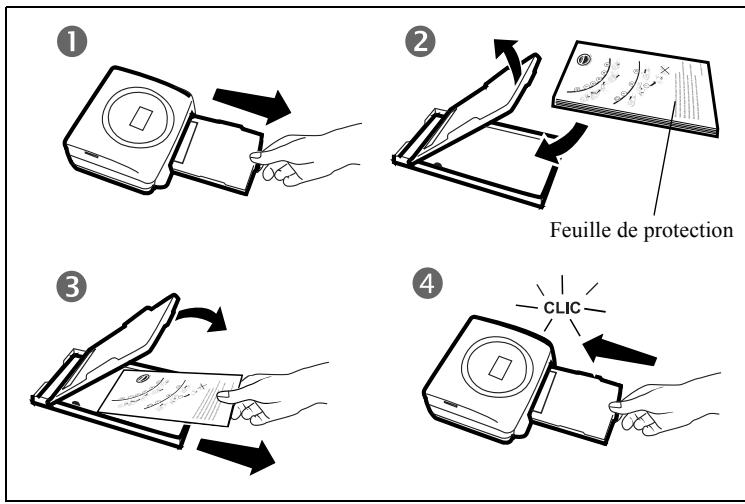

CHARGEMENT DU PAPIER

1 - Retirez le tiroir de l'imprimante.
2 - Ouvrez un paquet de feuilles avec sa feuille de protection sur le dessus, insérez ce dernier dans le tiroir papier en vérifiant que l'emplacement du rectangle prévu pour recevoir un timbre postal se situe bien vers l'extérieur du tiroir papier à savoir vers vous.
3 - Retirez la feuille de protection située sur le dessus du paquet de feuilles.
4 - Présentez le tiroir devant son logement de l'imprimante. Insérez le lentement jusqu'au déclenchement du système de blocage.

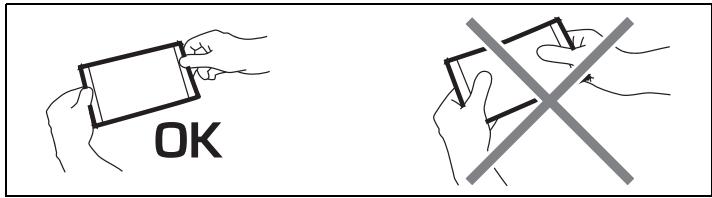

Attention - Manipuler les feuilles de papier par les extrémités prédécoupées, ne mettez jamais de doigts sur la face brillante avant l'impression.

Votre imprimante PHOTO EASY 155 SAGEM est maintenant prête à imprimer vos photos numériques.

Attention - Protéger les consommables contre une exposition prolongée à la lumière, contre l'humidité, la chaleur et les poussières. Respectez les conditions d'utilisation (reportez-vous au paragraphe Caractéristiques techniques, page -29). N'utilisez que les consommables de marque SAGEM, prévus pour cette imprimante. Ne mettez qu'un paquet de 20 feuilles à la fois dans le bac papier.

Attention - Vérifier qu'une photo déjà imprimée ne se soit pas glissée par inadvertance dans un paquet de feuilles vierges, cela pourrait endommager le ruban de votre imprimante.

4

IMPRIMEZ DEPUIS UNE CARTE MÉMOIRE

Votre imprimante PHOTO EASY 155 SAGEM est prévue pour être utilisée avec ou sans ordinateur. Dans ce chapitre nous décrivons l'utilisation de l'imprimante sans ordinateur.

Consultez le tableau des caractéristiques techniques en fin de livret utilisation pour connaître la compatibilité de votre carte mémoire avec l'imprimante, en cas d'incompatibilité utilisez un ordinateur et le logiciel de traitement d'image fourni sur le CD-Rom.

Attention - Les images de faibles tailles, inférieure à 80 000 pixels ne sont pas imprimables à partir des cartes mémoires (exemple : une image de taille 320 x 240 équivalent à 76 800 pixels ne sera pas retenue dans l'index). En revanche ces photos peuvent être imprimées à partir d'un PC ou par un lien direct infrarouge (ou Bluetooth équipement optionnel).

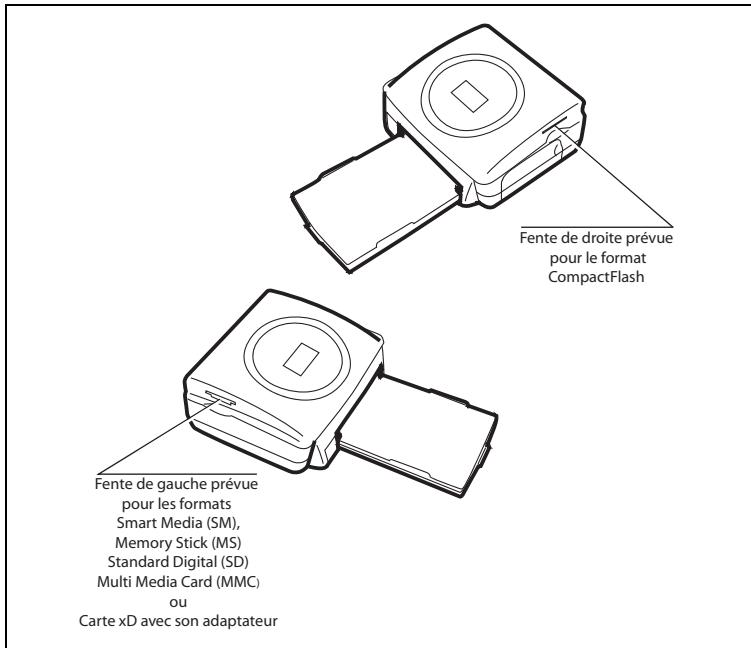

INSÉREZ UNE CARTE MÉMOIRE

En fonction du format de votre carte mémoire, introduisez-la dans la fente correspondante, comme indiqué sur les illustrations ci-dessous. Dans le cas d'une carte xD, introduisez d'abord l'adaptateur fourni dans la fente gauche puis insérez la carte dans l'adaptateur.

Attention - SmartMedia CONTACTS VERS LE HAUT.

Attention - Les cartes mémoires ne rentrent pas complètement dans la fente de lecture. NE FORCEZ EN AUCUN CAS.

Retirez la carte et vérifiez que vous la présentez dans la bonne fente et dans le bon sens d'introduction.

Fente de droite prévue pour le format CompactFlash Fente de gauche prévue pour les formats Smart Media (SM), Memory Stick (MS) Standard Digital (SD) Multi Media Card (MMC) ou Carte xD avec son adaptateur

Attention - Pour réaliser une impression dans l'ordre croissant des photos présentes sur la carte mémoire, les paramètres "date et heure" doivent être réglés sur votre appareil avant la prise de photo. Si ce n'est pas le cas les photos seront lues et imprimées dans un ordre aléatoire.

Carte	Fente	Représentation
Smart Media (SM)	Gauche
Memory Stick (MS)	Gauche
Standard Digital (SD)	Gauche
Multi Media Card (MMC)	Gauche
Carte xD avec son adaptateur	Gauche
CompactFlash	Droite

5

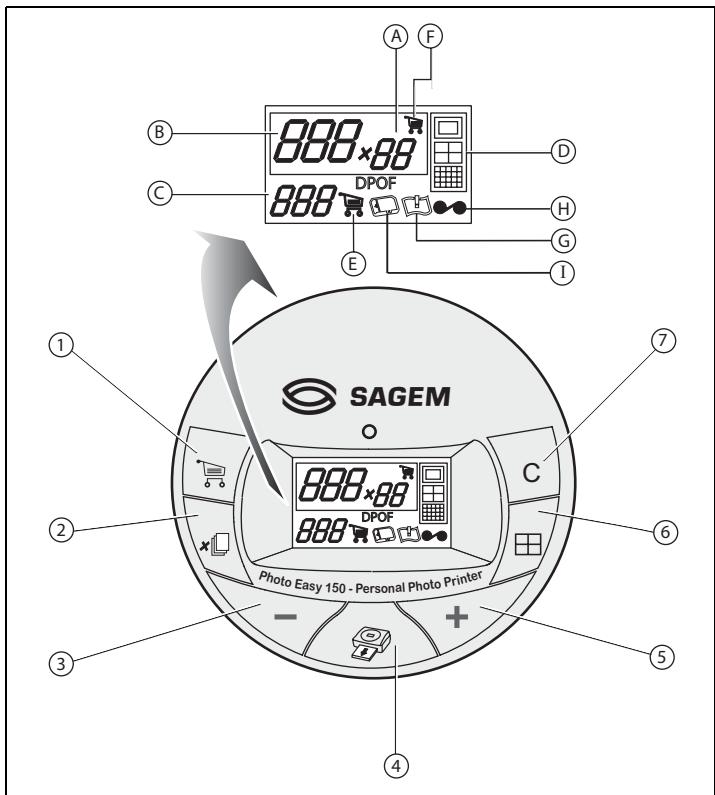

INTERFACE UTILISATEUR

1 - Ajoute la sélection dans le panier ^1 (chariot)
2 - Sélectionne le nombre de copies par photo (de 1 à 20)
3 - Va au numéro de photo précédent (..., 3, 2, 1)
4 - Lance l'impression
5 - Va au numéro de photo suivant (1, 2, 3...)
6 - Sélectionne le format d'impression
7 - Annule

A - Nombre d'exemplaires à imprimer
B - Numéro de la photo active
C - Nombre de feuilles qui vont être imprimées
D - Format imprimé
E - Mode panier
F - Photo active dans le panier
G - Erreur papier
H - Erreur ruban
I - Icône carte consommable (SIM)

1. Panier : fonction choix de photos à imprimer.

IMPRIMEZ VOS PHOTOS

Votre imprimante est sous tension, vous avez installé une carte mémoire, ou vous avez transféré des photos depuis un GSM photo en utilisant la liaison sans fil infrarouge (ou Bluetooth équipement optionnel).

La LED verte clignote pendant que l'imprimante charge les données. Après quelques secondes, le nombre de photos lues sur la carte mémoire, l'appareil photo numérique ou transférées depuis le GSM photo est affiché à l'écran, la LED devient fixe.

L'impression de vos photos se déroule en 4 phases, l'imprimante imprime d'abord le jaune ensuite le magenta puis le cyan et enfin dépose un film protecteur sur la feuille de papier avant de sortir définitivement la photo.

La couleur de la LED s'allume en fonction de l'état de votre imprimante :

Vert fixe : imprimante prête en attente.

Vert clignotant : chargement des données.

Rouge fixe : incidents, reportez-vous à la fin du présent livret d'utilisation.

Remarque

: pour vous permettre de manipuler vos photos dans de bonnes conditions, la taille des feuilles de papier est supérieure à la surface imprimée et les deux bords latéraux sont prédécoupés.

Après l'impression, ne déchirez pas ces bords d'un seul coup, effectuez plusieurs fois le pliage sur les pointillés, afin de détacher délicatement les bords.

Astuce - Les bords peuvent être découpés par petits paquets en superposant plusieurs feuilles.

IMPRESSION RAPIDE

Sélectionnez le numéro de la photo voulue avec les touches

Appuyez sur la touche pour définir la quantité de copies.

Appuyez sur la touche pour choisir le format d'impression.

Vous pouvez imprimer vos photos depuis des formats prédéfinis :

- Imprimez votre photo au format 10 x 15 cm pleine page, sans bord □.

- Imprimez votre photo au format 10 x 15 cm avec bords blanc.

- Imprimez votre photo au format 10 x 13 cm □.

- Imprimez 2 photos par page

• Imprimez 4 photos par page
• Imprimez 20 photos par page (planche contact ou d'index)

En fin de sélection, appuyez sur la touche pour démarrer l'impression.

Si l'impression est interrompue par un manque de papier, un bourrage papier ou un tiroir papier vide, après avoir effectué le remplacement ou corrigé le défaut, vous pouvez

reprendre l'opération d'impression, où elle s'est arrêté en appuyant sur la touche

Idée - Le dos pré-imprimé carte postale, vous permet d'envoyer rapidement votre photo à des amis, de la famille...

Astuce - L'appui sur la touche C pendant 3 secondes permet de réinitialiser l'imprimante et de revenir à son état par défaut lors de l'insertion d'une carte.

EXEMPLE D'IMPRESSION RAPIDE DEPUIS UNE CARTE MÉMOIRE

La carte mémoire contient 23 photos. Nous voulons imprimer la photo 3, 4 fois sur la même feuille de papier.

Mettez l'interrupteur Marche/Arrêt sur "I".

Insérez la carte mémoire dans la fente adéquate de l'imprimante.

Après une phase d'analyse et de reconnaissance, la quantité de photos valide s'affiche à l'écran et la LED verte devient fixe.

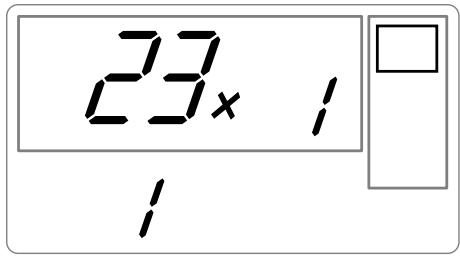

23x 1

Sélectionnez la photo 3, à l'aide de la touche

3x 1

Appuyez sur la touche

jusqu'à l'affichage du chiffre 4 (soit 4 exemplaires).

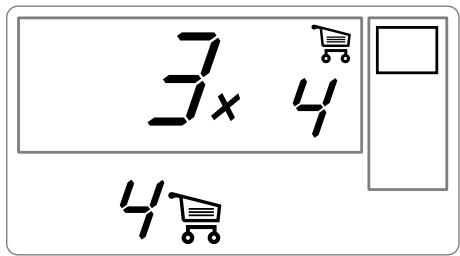

3× 4 4

Appuyez sur la touche

jusqu'à l'obtention du graphisme 4 images/page.

3× 4 1

Vous devez obtenir le chiffre 1 en quantité de feuille nécessaire à l'impression.

Appuyez sur la touche

pour lancer l'impression.

CRÉEZ UNE PLANCHE CONTACT (INDEX)

Après introduction de la carte mémoire, la quantité de photos valides s'affiche à l'écran.

23x 1

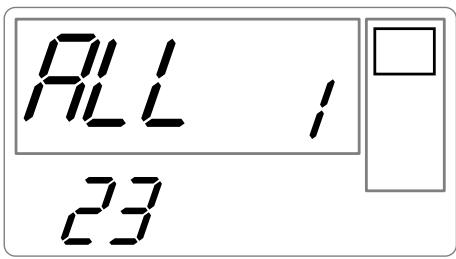

Appuyez sur la touche + , jusqu'à l'apparition de ALL à l'écran.

ALL 23

Sélectionnez le format □ par feuille à l'aide de la touche touche □.

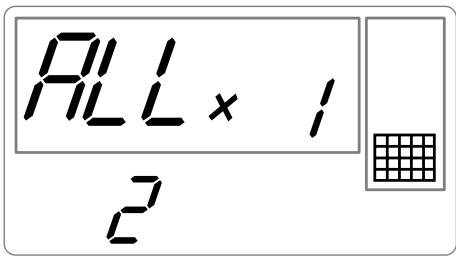

ALL × 1 2

Dans l'exemple illustré ci-dessus, vous utiliserez 2 feuilles pour 23 photos imprimables.

Appuyez sur la touche pour lancer l'impression.

Idée - La planche contact est un moyen simple pour visualiser l'ensemble des photos stockées sur votre carte mémoire, choisissez les photos à imprimer en fonction du numéro attribué à chacune d'entre elles.

PRÉPAREZ UNE SÉRIE PHOTOS POUR L'IMPRESSION (MODE PANIER)

Après introduction de la carte mémoire, la quantité de photos valides s'affiche à l'écran.

23x 1

Nous voulons imprimer la photo 3 en 4 exemplaires, la photo 8 en 1 exemplaire et la photo 16 en 2 exemplaires.

Remarque : les impressions en série se feront toutes avec le même format d'impression.

Sélectionnez la photo 3, à l'aide de la touche + , appuyez sur la touche ✗ jusqu'à l'apparition du chiffre 4, qui correspond à la quantité désirée.

3×4 4

Appuyez sur la touche pour l'ajouter au panier. L'icône indiquant que la photo active est dans le panier s'allume, ainsi que l'icône mode panier pour indiquer la présence de photos dans le panier.

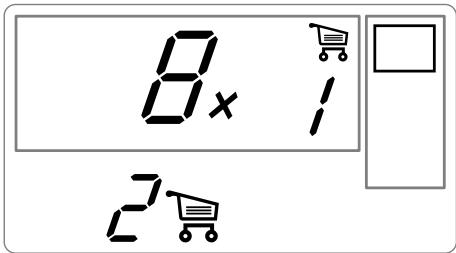

Sélectionnez la photo 8, à l'aide de la touche + , appuyez sur la touche pour l'ajouter au panier (la quantité par défaut est 1).

8x / 2

Sélectionnez la photo 16, à l'aide de la touche + , appuyez sur la touche ✪ jusqu'à l'apparition du chiffre 2, quantité désirée.

16×2 7

Appuyez sur la touche pour l'ajouter au panier.

La quantité nécessaire de feuille est inscrite à gauche de l'icône panier. Appuyez sur la touche pour lancer l'impression.

Remarque : en cas d'erreur de sélection, après votre validation par la touche 📁, vous pouvez revenir en arrière par un nouvel appui sur la touche 📁. Vous désélectionnez ainsi votre choix précédent et seulement celui-ci. Vous pouvez aussi désélectionner toutes les photos présentes dans le panier, en sélectionnant ALL à l'aide de la touche + et en appuyant 2 fois sur la touche 📁.

Astuce - Pour ajouter rapidement une série de photos consécutives dans le panier, placez vous sur la photo de plus petit numéro, et faites un appui long sur la touche 📁, les photos s'ajouteront automatiquement dans le panier jusqu'au relâchement de la touche 📁.

IMPRIMEZ DEPUIS L'APPAREIL PHOTO (MODE PICTBRIGDE)

Votre imprimante PHOTO EASY 155 SAGEM supporte le standard PictBrigde, elle permet donc l'impression de photos à partir d'appareils photo compatibles avec cette norme.

Lisez la documentation de l'appareil photo pour vérifier la compatibilité avec la norme PictBrigde et pour vérifier le branchement avec l'imprimante.

Votre imprimante PHOTO EASY 155 SAGEM supporte les fonctions suivantes :

Imprimer une photo.
Sélectionner des photos et les imprimer plusieurs fois sur la même feuille de papier.
Imprimer depuis un fichier au standard DPOF.

Suivre l'impression et notamment, le début, la progression et la fin de l'impression. Mais également les messages d'erreurs pouvant intervenir (pas de papier, bourrage, pas d'encre, capot non refermé, pas de cartouche, erreur fatale).

Votre imprimante PHOTO EASY 155 SAGEM ne supporte pas les fonctions suivantes :

Cropping (recadrer une image).

Choisir un type de papier.

Indiquer une information supplémentaire (date et heure par exemple) en complément de la photo à imprimer.

Améliorer l'image ou la qualité d'impression.

Lancer une impression en mode PictBrigde

Assurez-vous que l'appareil photo est réglé en mode PictBrigde.

Après une phase d'analyse et de reconnaissance, l'écran suivant apparaît.

d5c

L'impression se lance automatiquement, le voyant vert clignote.

Cette fonction vous permet de sélectionner les photos que vous voulez imprimer sur votre imprimante PHOTO EASY 155 SAGEM depuis votre carte mémoire. Votre appareil photo doit répondre à la norme DPOF (Digital Print Order Format), consultez la documentation de votre équipement photo pour savoir s'il est compatible avec cette norme.

Procédez à la sélection des photos désirées sur l'appareil photo en utilisant les explications fournies dans la notice de votre appareil photo.

Placez la carte mémoire dans la fente adéquate, le transfert de données dans votre imprimante PHOTO EASY 155 SAGEM est lancé, le logo DPOF est activé sur l'écran de l'imprimante et le nombre de photos imprimables apparaît sur le côté inférieur gauche de l'écran.

Attention - Exemple : carte mémoire qui contient 15 photos sélectionnées pour être imprimées.

15 DPOF

Lancez l'impression en appuyant sur la touche

Pour sortir du mode DPOF appuyez sur la touche c.

Pour revenir en mode DPOF appuyez et maintenez enfoncée la touche c, pendant 3 secondes.

IMPRIMEZ À PARTIR D'UN GSM PHOTO

Avec l'imprimante PHOTO EASY 155 SAGEM, vous pouvez imprimer les photos prises avec un GSM photo. Pour cela, vous devez les transférer dans l'imprimante en utilisant la liaison sans fil infrarouge entre les 2 appareils.

Sur l'imprimante PHOTO EASY 155 SAGEM, mettre l'interrupteur sur "I".

Astuce - Les GSM appareil photo travaillent en basse résolution, pour un rendu de bonne qualité nous vous conseillons d'imprimer 2 ou 4 photos par feuille.

Placer votre GSM face à l'imprimante PHOTO EASY 155 SAGEM de manière à ce que les fenêtres infrarouge soient face à face et à une distance ne dépassant pas 30 centimètres.

Attention - Dans le cas d'un environnement exposé à une lumière intense, une distance de 10 centimètres maximum entre les deux fenêtres infrarouge est préconisée.

Sur votre GSM, sélectionnez une photo et déclenchez son transfert par liaison infrarouge.

Le transfert démarre et pendant toute sa durée, le message "Ir" clignote sur l'écran de l'imprimante.

1,-

A la fin du transfert, les informations suivantes sont affichées à l'écran :

1/x, -

Vous pouvez :

• Soit déclencher l'impression de la photo transférée, après avoir éventuellement modifié le format d'impression et le nombre de copies.
• Soit transférer depuis votre GSM une autre photo, celle-ci venant s'ajouter à celle(s) déjà stockée(s) dans l'imprimante. A la fin de chaque transfert, le nombre total de photos stockées est indiqué sur l'écran de l'imprimante (celle ayant le numéro le plus élevé étant la dernière transférée).
• Vous pouvez à ce moment effectuer les opérations décrites dans les chapitres précédents avant de lancer l'impression de ces photos (sélection des numéros de photos à imprimer, sélection du format, sélection du nombre de copies).

A la fin de l'impression de photos transférées depuis votre GSM photo, l'écran de l'imprimante PHOTO EASY 155 affiche des informations présentes juste avant de démarrer l'impression.

Vous pouvez :

• Soit déclencher une nouvelle impression, après avoir éventuellement sélectionné d'autres paramètres (numéro de photo, format, nombre de copies).
• Soit terminer la phase de traitement des photos transférées. Pour cela, pressez la touche
  pendant 2 secondes.

IMPRIMEZ À PARTIR D'UN PÉRIPHÉRIQUE BLUETOOTH (OPTIONNEL)

L'adaptateur d'imprimante Bluetooth (équipement optionnel) est une solution rapide et efficace pour passer d'une connexion filaire à une connexion sans fil.

L'adaptateur permet de transformer l'imprimante SAGEM PHOTO EASY 155 en récepteur Bluetooth autorisant ainsi des équipements dotés de la technologie Bluetooth comme les assistants personnels, les ordinateurs de bureaux, portables ou autres l'impression de photos.

Assurez-vous que les équipements sont sous tension. Ne forcez jamais à la mise en place des connecteurs sur les équipements, vous risquez à la fois de détériorer le câble et le connecteur.

Reliez l'adaptateur Bluetooth (équipement optionnel) sur le port USB (A) de votre imprimante SAGEM PHOTO EASY 155.

A

La reconnaissance entre les équipements est automatique.

Attention - La taille de la photo ou des photos à transférer dans l'imprimante SAGEM PHOTO EASY 155 doit être inférieure à 600 Koctets. Le format de la photos doit être au format JPEG. Un message d'erreur "Err 75" apparaîtra dès que la capacité maximale de la mémoire est atteinte.

Pour transférer de nouvelles données vers l'imprimante SAGEM PHOTO EASY 155, vous devrez vider la mémoire. Pour cela appuyez longuement sur la touche ^c .

Le transfert démarre et pendant toute sa durée, le message "bt" clignote sur l'écran de l'imprimante.

b1

A la fin du transfert, les informations suivantes sont affichées à l'écran :

1x6t

Vous pouvez :

• Soit déclencher l'impression de la photo transférée, après avoir éventuellement modifié le format d'impression et le nombre de copies.
• Soit transférer une autre photo, celle-ci venant s'ajouter à celle(s) déjà stockée(s) dans l'imprimante. A la fin de chaque transfert, le nombre total de photos stockées est indiqué sur l'écran de l'imprimante (celle ayant le numéro le plus élevé étant la dernière transférée).

IMPRIMEZ DEPUIS UN PC (PERSONAL COMPUTER)

Votre kit comprend un CD-Rom d'installation du pilote de l'imprimante, un logiciel de traitement d'images ainsi qu'une notice d'utilisation.

Assurez-vous que votre PC est compatible avec les spécifications décrites ci-après :

Configuration PC requise :

Pentium ou équivalent,

OS : Windows 98 SE / 2000 / Me / XP,

128 MB DRAM ou plus,

150 MB disque dur disponible,

Installez le logiciel

L'installation du logiciel SAGEM PHOTO EASY 155 se déroule en trois phases : l'exécution du programme d'installation, le redémarrage de l'ordinateur puis l'installation finale de l'imprimante.

Ne connectez pas l'imprimante au PC, avant l'installation du pilote d'impression. En fin d'installation un message vous demandera de redémarrer le PC, après le redémarrage vous pourrez connecter l'imprimante au PC.

Pour commencer l'installation, insérez le CD-Rom dans le lecteur, une fenêtre de commande apparaît, suivez les instructions qui s'affichent à l'écran.

Si le programme d'installation ne démarre pas automatiquement : lancez l'exécution du programme d'installation, en cliquant deux fois sur le fichier "setup.exe" situé à la racine du CD-Rom.

Le CD-Rom contient un manuel d'installation et d'utilisation détaillé du pilote d'impression. Reportez-vous à ce manuel pour l'utilisation du pilote.

Remarque : L'option "impression N/B" proposée par le pilote d'impression de windows 98 est non fonctionnelle.

Connectez votre imprimante

Assurez-vous que les équipements sont sous tension. Ne forcez jamais à la mise en place des connecteurs sur les équipements, vous risquez à la fois de détériorer le câble et le connecteur.

Reliez le câble USB sur un port USB de votre PC.
Reliez l'autre extrémité du câble USB sur l'imprimante PHOTO EASY 155 SAGEM sur le port USB (B).
La reconnaissance entre les équipements est automatique.

B

6

Les consommables employés sur l'imprimante PHOTO EASY 155 SAGEM, le ruban et le papier sont des produits de marque SAGEM. Vous pouvez vous en procurer dans les magasins grand public aux rayons photos ou imprimantes, mais également sur notre site internet www.sagem.com ou utilisez le bon de commande consommables fourni avec votre imprimante.
Utilisez seulement les consommables de marque SAGEM et exclusivement ceux-ci sinon vous risquez de perdre la garantie de l'appareil.
Référence kit consommables (ruban + papier 40 photos) : 251 559 421

Référence kit consommables (3 rubans + papier 120 photos) : 251 559 434

SAGEM 3.40 DMAPOT SAGEM 1000x850 SAGEM SAGEM

NETTOYAGE DE LA TÊTE D'IMPRESSION

Si vos photos présentent une marque constante sur toute la longueur de la feuille, des impuretés sont peut être collées sur la tête d'impression.

Préparez un produit nettoyant à base d'alcool dénaturé ^1 et des cotons tige du commerce.
Mettez votre imprimante hors tension, débranchez le cordon secteur et attendez cinq minutes, la tête d'impression étant montée à une température élevée, vous pourriez vous blesser en la touchant.

1 - Ouvrez la trappe ruban, appuyez sur le loquet de maintien et retirez le ruban.
2 - Retirez le tiroir papier.
3 - Retournez l'appareil pour retirer la trappe inférieure.
4 - Nettoyez avec précautions la ligne de chauffage de la tête d'impression, à l'aide du coton tige.
5 - Replacez la trappe inférieure, retournez l'imprimante, rebranchez le cordon secteur et remettez votre imprimante sous tension à l'aide de l'interrupteur.

Attention - Ne jamais toucher la tête d'impression avec les doigts ou des objets pouvant la rayer.

1

Replacez le ruban en faisant attention de bien tendre ce dernier avant l'insertion dans son logement, vérifiez que le loquet de maintien est bien en position et fermez la trappe.
Repositionnez le tiroir papier dans son logement jusqu'au déclenchement du système de blocage.

BOURRAGE PAPIER

Si une feuille est coincée dans l'imprimante et ne peut être extraite simplement de l'appareil, procédez comme suit :

Mettez votre imprimante hors tension en appuyant sur le "O" de l'interrupteur situé à l'arrière de votre appareil et débranchez le cordon secteur.
Retournez l'appareil pour accéder au dessous de l'imprimante.
Enlevez le couvercle inférieur.
Retirez délicatement la feuille coincée, ne touchez en aucun cas la tête d'impression.
Replacez le couvercle inférieur et retournez l'imprimante.
Rebranchez le cordon secteur et remettez votre imprimante sous tension.

Attention - Ne jamais utiliser d'objets pouvant détériorer l'imprimante (ciseaux, tournevis, coupe papier,...).

INCIDENTS

Remarque

: Si vous réalisez des grandes séries d'impression sur votre appareil, celui-ci est équipé d'un dispositif de temporisation automatique pour éviter une surchauffe de l'appareil. L'imprimante redémarre automatiquement d'impression en cours dès que la température a suffisamment diminuée.

INCIDENTS	REMÈDES
Pas d'alimentation secteur (voyant éteint)	Vérifiez que le bloc secteur est correctement relié à une prise secteur.Vérifiez que le connecteur secteur est correctement branché à l'imprimante.Vérifiez que votre fusible et disjoncteur de votre installation électrique sont en état de marche et que la prise de courant est bien alimentée.
La LED (voyant rouge)	Reportez vous au tableau des messages d'erreurs (reportez-vous au paragrapheMessages d'erreurs, page -27).
L'appareil a été débranché pendant une impression	Placer l'interrupteur secteur surOpuis, reconnectez le câble d'alimentaion secteur.Mettez l'imprimante sous tension et attendez que la phase d'initialisation soit terminée.Si une feuille de papier est bloquée, (reportez-vous au paragraphe Bourrage papier, page -25).Relancez l'impression.
Aucune photo n'est imprimée sur la feuille	Utilisez-vous des feuilles conformes aux spécifications techniques ? (reportez-vous au paragrapheCaractéristiques techniques, page -29Avez-vous placé les feuilles faces brillantes dessus ?
La photo est imprimée avec un trait sur la longueur ou beaucoup des tâches	Procédez à un nettoyage de la tête d'impression (reportez-vous au paragrapheNettoyage de la tête d'impression, page -24).
Pas d'impression PC	Vérifiez que le câble USB est bien branché.Avez-vous installé le pilote d'impression ?
Chronologie des photos non respectée (la photo imprimée n'est pas celle attendue)	Vous devez régler au préalable la date et l'heure sur votre appareil photo et les activer avant la prise de vue.

MESSAGES D'ERREURS

Après chaque intervention sur votre imprimante n'oubliez pas d'appuyer sur la touche pour relancer l'impression en cours.

Erreur affichée	Icone affichée	Type d'erreur	Désignation	Action
Err 01		Papier	Papier absent	Vérifiez qu'il y a du papier correctement placé dans le bac chargeur.
Err 02		Papier	Bourrage papier	Retirez le papier bloqué dans l'imprimante (ne pas réutiliser cette feuille de papier).
Err 11		Ruban	Ruban absent	Mettez un nouveau ruban ou remplacez le ruban actuel.
Err 12		Carte SIM et ruban	Fin de ruban	Changez le ruban par un neuf.
Err 13		Ruban	Erreur ruban	Vérifiez la bonne insertion du ruban, si l'erreur persiste, remplacez-le.
Err 14		Ruban	Ruban absent ou mal inséré	Vérifiez que le ruban est correctement inséré et que le loquet de fermeture est verrouillé.
Err 21	Aucune	Carte mémoire	Fichier endommagé ou incorrect	Le fichier est illisible. Essayez d'imprimez les autres. Si l'erreur persiste vérifiez la source du fichier, ou essayez avec une autre source.
Err 22	Aucune	Carte mémoire	Erreur de décompression JPEG	Le fichier est illisible. Essayez d'imprimer les autres. Si l'erreur persiste vérifiez la source du fichier, ou essayez avec une autre source.
Err 23	Aucune	Carte mémoire	Caractéristique JPEG non supportée	Le fichier JPEG contient une caractéristique non supportée.
Err 27	Aucune	Carte mémoire	Erreur de lecture	La carte ou le fichier sont illisibles. Vérifiez la source de la carte, ou essayez avec une autre source.
Err 72	Aucune	Liaison infrarouge	Erreur de transfert	Erreur durant le transfert d'une photo depuis un GSM photo. Redémarrez le transfert depuis le GSM. Vérifiez que les 2 appareils sont face à face.
Err 75	A	Liaison infrarouge	Pas assez de place pour stocker la photo	Photo à transférer trop grosse ou plus assez de place pour stocker la photo dans l'imprimante.
Err 76	Aucune	Liaison infrarouge	Format de fichier non supporté	La photo à transférer n'est pas au format JPEG.
Err 80		Carte SIM	Carte SIM périmée	La carte SIM a déjà été utilisée, retirez la carte insérée et insérez une carte SIM valide.
Err 81		Carte SIM	Quantité d'impression autorisée atteinte	La quantité d'impression autorisée est atteinte. Procédez au changement du consommable.
Err 82 à Err 88		Carte SIM	Carte illisible ou incompatible	Err 82 : Carte illisibleErr 83 : Carte inconnueErr 84 : Problème mécaniqueErr 85 : Problème de rubanErr 86 : Marque non reconnueErr 87 : Erreur de colorimétrieErr 88 : Type (master/pack) inconnu
Err 89		Carte SIM	Transfert de données incorrecte	Erreur de transfert de données, retirez la carte insérée et insérez une carte SIM valide.
Err 90		Carte SIM et ruban	Quantité d'impression autorisée atteinte	Le nombre de photos sélectionné est supérieur à la capacité restant dans le ruban pour imprimer toutes les photos.
Autre n° d'erreur	Aucune	Autres	Erreur système	Eteignez votre imprimante 30s et rallumez-la. Si l'erreur persiste contactez votre revendeur.

CARACTÉRISTIQUES TECHNIQUES

Configuration PC requise :

Pentium ou équivalent,

OS : Windows 98 SE / 2000 / Me / XP,

128 MB DRAM ou plus,

150 MB disque dur disponible,

1 port USB disponible.

Nom de l'appareil	: PHOTO EASY 155 SAGEM
Méthode d'impression	: transfert thermique
Résolution	: 300 x 300 dpi
Couleur	: 16,7 Millions en continu
Vitesse d'impression	: inférieur à 120 secondes par photo (hors transfert informatique)
Interface	: carte mémoire du type : Compact Flash Card (support type I & II), SM / MS / MMC / SD / xD (avec adaptateur), Port USB Version 1.1.
Stockage de photos transférées depuis un GSM photo	: jusqu'à 500 Kilo-octets
Résolution d'image supportée	: jusqu'à 12 Millions de pixels
Consommables	: papier photo, ruban trois couleurs (jaune, magenta, cyan) et un vernis, 40 impressions par rubanTaille papier : 101 x 152,4 mm conditionnés en paquets de 20 feuilles
Alimentation papier	: par chargeur automatique de capacité 20 feuilles
Alimentation secteur	: 230 V AC 50/60 Hz
Approbation	: CE
Plage d'utilisation	: 10 à 35 °C et 30 à 85 % d'humidité
Dimensions en mm	: 201 x 174 x 94 hors bac papier
Poids en kg	: 1,5 hors alimentation
Consommation énergétique	: en mode repos : 7,6 Wen mode impression : 70 W

Toutes ces données vous sont fournies à titre indicatif. SAGEM se réserve le droit d'apporter toutes modifications sans aucun préavis.

GARANTIE

Pour toute mise en oeuvre de la garantie, vous devez vous adresser à votre vendeur et lui présenter le justificatif d'achat qu'il vous a remis.

En cas de panne, c'est lui qui vous conseillera.

Si vous avez acheté directement votre matériel auprès de SAGEM, celui-ci est garanti par SAGEM (pièces et main d'oeuvre), contre tout défaut de matière et tout vice de fabrication pendant une durée d'un an à compter de la date de livraison. Durant cette période, tout matériel défectueux sera remplacé ou réparé gratuitement, le client devant retourner à ses frais le matériel défectueux à l'adresse qui lui sera indiqué par le Service Après-Vente SAGEM dont le numéro de téléphone figure sur le bordereau de livraison. En l'absence de contrat d'entretien spécifique souscrit par le client, la réparation ou l'échange ne sera en aucun cas effectué dans les locaux du client. Sont exclus de la garantie :

a) Les pannes ou dysfonctionnements dus au non-respect des consignes d'installation et d'utilisation, à une cause extérieure au matériel (foudre, incendie, choc...), à des modifications de matériels effectués sans accord écrit de SAGEM, à un défaut d'entretien courant, de surveillance ou de soins de matériel, ou encore une réparation ou un entretien effectués par des personnes non agréées par SAGEM.
b) L'usure normale du matériel ainsi que l'usure des accessoires.
c) Les détériorations consécutives à une insuffisance d'emballage et/ou à un mauvais conditionnement du matériel réexpédié à SAGEM. Dans les cas ci-dessus ainsi qu'à l'expiration de la garantie, le client demandera à SAGEM un devis qu'il devra accepter avant tout retour du matériel au Service Après-Vente SAGEM. Les frais de réparation et de port (aller et retour) seront facturés au client. Ces conditions relatives à la garantie sont applicables en France Métropolitaine.

Votre matériel est, en tout état de cause, soumis à la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil

1 WILLKOMMEN 1
2 DEN DRUCKER PHOTO EASY 155 ENTDECKEN 2
3 DEN DRUCKER PHOTO EASY 155 VORBEREITEN 3

Netzversorgung 3

4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE

2 DEN DRUCKER PHOTO EASY 155 ENTDECKEN

4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE

2 DESCUBRA SU IMPRESORA PHOTO EASY 155

4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE

2 LA STAMPANTE PHOTO EASY 155

4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE

2 KENNISMAKEN MET UW PHOTO EASY 155 PRINTER

Livret utilisateur - Document non contractuel
