MODE D'EMPLOI DW15-T2145 - DW15-T2145S - DW15-T2145X HAIER

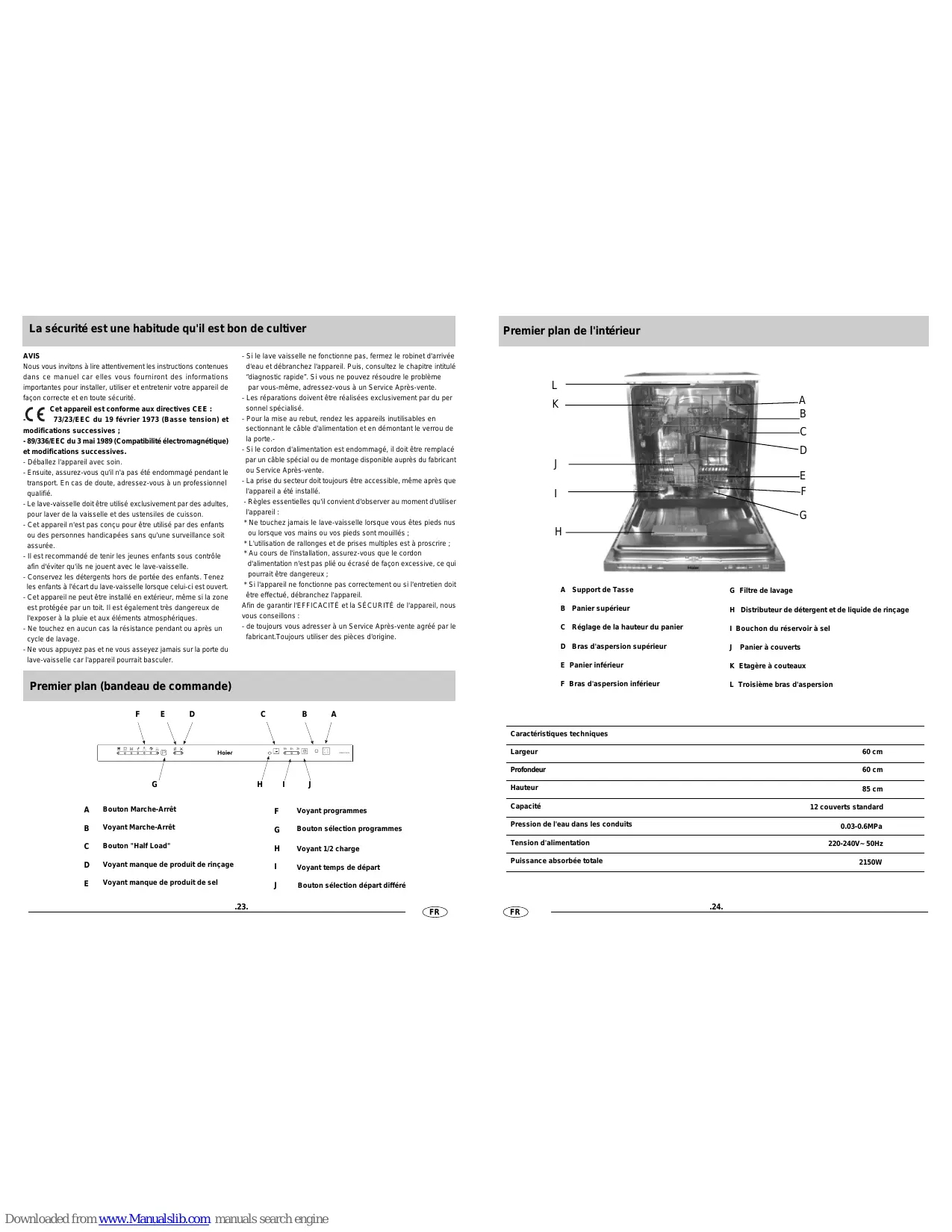

La sécurité est une habitude qu'il est bon de cultiver
Nous vous invitons à lire attentivement les instructions contenues dans ce manuel, celles-ci fournissent des informations importantes pour installer, utiliser et entretenir votre appareil de façon correcte et en toute sécurité.
Cet appareil est conforme aux directives CEE : 73/23/EEC du 19 février 1973 (Basse tension) et modifications successives; - 89/336/EEC du 3 mai 1989 (Compatibilité électromagnétique) et modifications successives. - Déballez l'appareil avec - Ensuite, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de doute, adressez-vous à un professionnel qualifié. - Le lave-vaiselle doit être utilisé exclusivement par des femmes, pour laver de la vaisselle et des ustensiles de cuisine. - Cet appareil n'est pas conçu pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée. - Il est recommandé de tenir les jeunes enfants sous contrôle afin d'éviter qu'ils ne jouent avec le lave-vaiselle. - Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaiselle lorsque celui-ci est ouvert. - Cet appareil ne peut être installé en extérieur, même si la zone est protégée par un toit. Il est également très dangereux de l'exposer à la pluie et aux éléments atmosphériques. - Ne touchez en aucun cas la résistance pendant ou après un cycle de lavage. - Ne vous appuyez pas et ne vous asseyez jamais sur la porte du lave-vaiselle car l'appareil pourrait basculer.
Premier plan (bandeau de commande)
A Bouton Marche-Arret B Voyant Marche-Arret C Bouton "Half Load" D Voyant manque de produit de rincage E Voyant manque de produit de sel
F Voyant programmes G Bouton sélection programmes H Voyant 1/2 charge I Voyant temps de départ J Bouton sélection départ différé
.23.

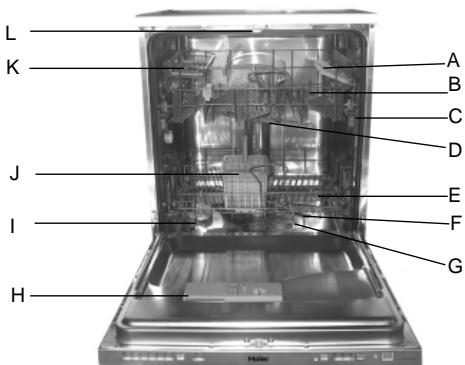

Premier plan de l'intérieur
A Support de Tasse B Panier supérieur C Réglage de la hauteur du panier D Bras d'aspersion supérieur E Panier inférieur F Bras d'aspersion inférieur
G Filtre de lavage H Distributeur de détergent et de liquide de rinceage I Bouchon du réservoir à sel J Panier à couverts K Etagère à couteaux L Troisième bras d'aspersion
| Largeur | 60 cm |
| Profondeur | 60 cm |
| Hauteur | 85 cm |
| Capacité | 12 couverts standard |
| Pression de l'eau dans les conduits | 0.03-0.6MPa |
| Tension d'alimentation | 220-240V- 50Hz |
| Puissance absorbée totale | 2150W |
.24.
Sel
Le degré de dureté de l'eau varie d'un endroit à l'autre. Si l'eau qui alimente votre lave-vaisselle est dure, des dépôts se formeront sur le vaisselle et sur les ustensiles de cuisson.
Cet appareil est équipé d'un système d'adoucissement spécial qui utilise un sel spécifique conçu pour éliminer le calcaire et les minéraux présents dans l'eau.
Comment remplir l'adoucisseur
Utilisez exclusivement du sel spécial pour lave-vaisselle. Le distributeur de sel est situé en dessus du panier inférieur et doit être rempli de la manière suivante :
- Dégagez le panier inférieur, puis désvissez le bouchon du distributeur de sel et refermez-le;
- Si vous remplissez le distributeur de Sel pour la première fois, rempillez-le d'eau;
- Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2 kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel.
- Revissez soigneusement le bouchon.
Remplissez le distributeur de Sel uniquement lorsque le voyant de "niveau de sel" (situé sur le bandeau de commande) est allumé.
Afin d'éviter la formation de rouille, rempissez le distributeur de sel juste avant de lancer un cycle de lavage.
Réglage de la quantité de sel
Le lave-vaisselle est conçu de manière à ce que vous puissiez régler la quantité de Sel nécessaire, en fonction du degré de dureté de l'eau de votre habitation. Ceci, afin de permettre d'optimiser et d'adapter la quantité de sel utilisée lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de dureté de cette zone.
Pour régler la quantité de sel nécessaire, procédez de la façon suivante:
- Dévissez le bouchon du distributeur de sel;
- Le distributeur de sel est doté d'une bague sur laquelle figure une flèche (voir la figure ci-contre). -Au besoin, tournez la bague dans le sens inverse des aiguilles d'une montre, de la position "- vers le signe "+" en fonction du degré de durété de l'eau.
Table d'information selon le réglage choisi.
| Durété de l'eau | ||||||
| Niveau | °H | °dH | mmol/l | Position sélecteur | Consommation sel (grammes/cycle) | Autonomie (cycles/2kg.) |
| 1 | 0÷14 | 0÷17 | 0÷1,7 | / | 0 | / |
| 2 | 14÷36 | 18÷44 | 1.8÷4,4 | *-* | 20 | 60 |
| 3 | 36÷71 | 45÷89 | 4,5÷8,9 | MED | 40 | 40 |
| 4 | >71 | >89 | >8,9 | *+° | 60 | 25 |
Détail du detergent et liquide de rinceage
Utilisez exclusivement un détergent spécial pour lave-vaisselle. Remplissez le distributeur de détergent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des cycles de lavage." Le distributeur de détergent est situé sur la paroi inférieure de l' appliance.
Comment remplir le distributeur de détergent
Pour ouvrir le couvercle "A" du distributeur, appuyez sur la touche "B". Versez le détergent destiné au cycle de lavage dans le compartiment "C".
Dé que vous avez rempli le distributeur de détergent, refermez le couvercle et appuyez jusqu'à ce que vous entendez un déclic.
Avertissement :
Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.
Liquide de remplissage
Ce produit permet de faire briller votre vaisselle et facilite le séchage sans laisser de traces. Le distributeur de liquide de rincage est situé sur la paroi intérieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque le voyant de niveau de liquide de rincage s'allume- sur les modèles qui en sont équipés).
Comment remplir le distributeur de liquide de rincage Pour ouvrir le distributeur de liquide de rincage, tournez le couvercle C+ dans le sens inverse des aiguilles d'une montre et remplissez le distributeur en veillant à ne pas faire déborder le liquide. Vous pouvez régler la quantité de liquide de rincage nécessaire en tournant la vis de réglage "F", située en dessous du couvercle C, à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.
Remarque importante
Une quantité de liquide de rinçage correctement dosée améliore le séchage. Si vous constatez des gouttes d'eau ou des taches sur votre vaisselle, il convient de régler le dosage sur une position supérieure.
Si les striures blanches représentent un problème, réglez le dosage sur une position inférieure.
Comment remplir votre lave-vaisse
Avant de ranger la vaisselle dans le lave-vaisselle, éliminez tous les résidus d'aliments pour éviter que le filtre ne se bouche, ce qui promettrait de mauvais résultats de lavage.
Si des aliments carbonisés et par conséquent très difficiles à détacher sont présents dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaisselle. Ceci permettra de ne pas effectuer de cycles de lavage supplémentaires. Tirez le panier vers vous afin de faciliter le chargement de la vaisselle.
Comment utiliser le panier inférieur
Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite.
Il est recommandé de ranger les plats de service et les couvercles sur les côtés du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.
- Rangez toujours les cocottes, saladiers, etc. en les retournant.
- Rendez les cocottes profondes en les inclinant pour permettre à l'eau de s'écouler.
- Le panier inférieur possède des rangées de "picots" rabbattés (voir la fig. A), pour optimer le chargement.
- Le panier à couverts peut être réduit de moltié (voir la fig. B), ce qui permet de n'utiliser qu'une des deux sections lorsque la quantité de couverts est peu importante. Dans ce cas, vous disposez de plus d'espace pour ranger des cocottes ou des casseroles supplémentaires. Vous pouvez également placer le panier à couverts dans le panier supérieur.
- éraux, disposez chaque couillage dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être rangés à l'horizontal, dans la partie avant du panier supérieur.
Comment utiliser le panier supérieur
Le panier supérieur est conçu pour recevoir de la vaisselle plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bols et des casseroles peu profondes (si elles ne sont pas trop sales).
- Installez la vaisselle et les ustensils de cuisson de façon à ce qu'ils ne puissent être déplacés par le jet d'eau.
Le panier supérieur peut être réglé en hauteur (voir la fig. C).
Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des casseroles et plats plus grands dans le panier.
L'étagère
Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.
Les verres, les tasses et les grands bois se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens (voir la fig. D).
Étagère à couteaux
Les agrafes de support de couteau sur le côté du panier supérieur vous permettent de laver les grands couteaux points séparément et vous évitent de vous blesser (voir la fig. E).
Panier inférieur Panier supérieur
Capacité pour 12 couverts standard
Lancer un cycle de lavage...
Après avoir terminé toutes les étapes d'installation dans les paragraphes précédents, ouvrir l'alimentation d'eau, ouvrir partiellement la porte du lave-vaisselle et appuyer sur le bouton Marche-Arret "A" localisé sur le panneau de commande. Le voyant "B" s'allume. À ce point, l'appareil est branché et précuter être programmesmé.
Configurer et lancer un cycle de lavage…
Choisir le cycle désirable en appuyant sur le bouton de besoin de cycle "G". Chaque fois qu'il est appuyé, un des voyants de cycle "F" clignotera.
Choisir le cycle de lavage que vous trouvez approprié en fonction du type des vêtements à laver (consulter la table de cycle lavage dans ce manuel, sur tout lors de sa première utilisation). Fermer la porte et le cycle de lavage a commencé et qu'il ne peut pas être modifié. Si nécessaire, lire le paragraphe avec le titre "Annulation ou modification d'un cycle en cours de fonction". La fin du cycle sera signalisée par un signal sonore à six coups et le voyant "FF" s'estompe.
Annulation ou modification d'un cycle en cours de fonctionnement...
Un cycle en marche peut seulement être modifié lorsqu'il a débuté depuis un temps relativement court.
Autrement, le détergent peut avoir déjà été utilisé et l'appareil ne peut avoir déjà évacué l'eau. Si c'est le cas, le distributeur de détergent doit être replié à nouveau (voir le paragraphe avec le titre "le Chargement du détergent").
Pour changer le cycle en cours de fonctionnement, ouvrir la porte, appuyer sur le bouton Marche-Arrêt "A" et respecter les instructions dans le paragraphe intitulé "Lancer un cycle de lavage", "Configurer et lancer un cycle de lavage".
Si vous avez oublié de charger des pièces à laver…
Le cycle de lavage peut être interrompu en ouvrant la porte (attention aux projections d'eau chaude). Quand la porte est fermée de nouveau, le cycle reprendra automatiquement au point où il s'est arrêté après 30 minutes.
La fin du cycle sera identifiée par un signal sonore à six coups et le VOYANT "F" s'éteint. Ouvrez la porte, éteignez l'appareil avec l'interrupteur "Marche-Arrêt" et coupez l'alimentation en eau. Attendez quelques minutes avant de sortir les plats afin d'éviter la chaleur et d'améliorer le résultat du séchage.
Régler les temps du retard de commencement
Ouvrez la porte du lave-vaisselle partiellement. Si le bouton "J" est appuyé (voir la Vue de Gros plan "le Panneau de commande"). Les temps de commencement pour le cycle peut être retardé de 2, 4, 6, 8, 10 ou 12 heures. Chaque fois le bouton est appuyé, la lumière "I" s'allumera en indiquant le temps de retard. Après la sélection du temps de retard, le cycle peut être mis en service, comme expliqué dans "Lancer un cycle de lavage..." Fermez la porte, il y aura un signal sonore court et à ce point le compte à rebours se déclenchera. Pendant cette période la lampe-témoin de retard (l) clignotera. À la fin des temps de retard, l'indicateur s'arrêtera de clignoter et le cycle commencera.
a) Pendant la période de retard, aucune modification ne peut être effectuée. S'il est nécessaire, elle peut être annulée en appuyant sur le bouton Marche-Arrêt "A" localisé sur le panneau de commande.
b) En cas de coupure électrique ou si la porte est ouverte pendant la période de retard, l'horloge s'arrête. Il reprendra de nouveau quand le courant sera rétabli, ou quand la porte sera fermée.
Bouton d'ajustement de cycle de lavage bouton 1/2 charge
Ce bouton (voir "Premier plan bandeau de commande", lettre ^ C) permet de laver des charges légères uniquement dans le panier supérieur.
Cela vous permettra d'économiser l'énergie électrique et l'eau. Il ne peut pas être utilisé pour laver de la vaisselle très sale.
Tableau des cycles de lavage
| Cycle | Sélection du cycle Informations | Description du cycle | Détergent | Liquide de rinceçage |
| Lavage intensif | Plats, cocottes et casse-roles très sales (à ne pas utiliser avec de la vaiselle fragile) | Prélavage à l'eau chaude.Lavage prolongé à 70°C.Rinçage à l'eau froide.Rinçage à l'eau chaude.Séchage. | 30g | ★ |
| Lavage normal | Plats, cocottes et casse-roles normalement sales.Cycle de lavage quotidien. | Le deuxième prélavage utilisée de l'eau froide.Lavage prolongé à 55°C.Rinçage à l'eau froide.Rinçage à l'eau chaude.Séchage. | 30g | ★ |
| Lavage léger(IEC-EN50242) | Plats normalement salesCasseroles et poées restes de nourritures desschéés. | Prélavage à l'eau froide.Lavage prolongé à 50°C.Rinçage à l'eau froide.Rinçage à l'eau chaude.Séchage. | 30g | ★ (5) |
| Verres | Économique, cycle de lavage rapide pour des articles ne supportant pas les températures élevées. à utiliser pour de la vaiselle peu sale, juste après utilisation. | Lavage à 60°C.Rincer avec de l'eau tiède.Rincer à chaud.Séchage. | 15g | ★ |
| Lavage court | Économique, cycle de lavage rapide à utiliser pour de la vaiselle peu sale, juste après utilisation.N° cycle de séchage. | Lavage rapide à 40°C.Rinçage à l'eau froide. | 15g | |
| Trempage | Prélavage de plats, de cocottes et de casseroles en attendant de remplir le lave-vaiselle avec la vaiselle du repas suivant. | Lavage rapide à froid pour éviter que des résidus d'alments ne s'était sur la vaiselle. | ||
| Lavage chaud | Le cycle de lavage chaud et vaiselles seches. | Lavage chaud. | ★ |
Conseils pour économiser l'énergie
- Il est important de faire fonctionner votre lave-vaisselle lorsque celui-ci est plein, afin d'économiser l'énergie. Pour éviter que des odeurs ne se dégagent et que des aliments ne soient sur la vaisselle à laver, vous pouvez utiliser un cycle à froid.
- Sélectionnez le cycle de lavage le moins approprié : ce choix dé
- Utilisez la quantité de détergent équale : une quantité de détergent trop importante ne garantit pas un meilleur résultat de lavage. En outre, l'impact sur l'environnement n'en sera que plus négatif.
- Ne rince pas la vaisselle et les ustensiles de cuisson avant de les ranger dans le lave-vaisselle, car cela est inutile.
Après chaque lavage
Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez la porte légèrement entrouvée, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil. Débrancher l'appareil
Débranchez l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenez aucune assurance.
Éviter les solvents et les produits d'entretien abrasifs. Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez en aucune cas de solvents ou de produits d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution d'eau chaude et de savon.
Pour enlever les taches ou salissures présentes sur la surface intérieure de votre appareil, utilisez un chiffon que vous trempez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaiselle.
Comment déplacer votre appareil
Si vous nevez déplacer votre appareil, veillez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut éventuellement être posé sur le dos.
Joints
La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvénient.
Absence prolongée
En cas d'absence prolongée, il est conseillé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte de l'appareil entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.
Montage du filtre
Pour obtenir des résultats de lavage satisfaisants, il est important que le filtre soit propre.
Le filtre recueille efficacement des particules d'aliments présentes dans l'eau de lavage et permet de réutiliser celle-ci au cours du cycle de lavage. C'est pourquoi il est recommandé de débarrasser le filtre des grosses particules d'aliments après chaque cycle de lavage. Pour ce faire, inversez le filtre semi-circulaire et le godet "A" à l'eau courante. Pour démonter le filtre, tirez sur la poignée du godet en la tirant vers le haut. Le groupe filtre (constitué du filtre semi-circulaire "A" et du filtre à petits grains "B") doit être nettoyé au moins une fois par mois. Pour le nettoyer le filtre et le filtre à petits grains, utilisez une brosse de nettoyage. Remontez ensuite les différents éléments comme illustré dans les figures ci-dessous et installez à nouveau le groupe filtre à l'intérieur du lave-vaisselle, en le positionnant dans son logement et en appuyant vers le bas.
N'utilisez jamais le lave-vaisselle sans avoir préalablement installé les filtres. Un montage incorrect des filtres peut nuir aux résultats de lavage de l'appareil et endommager la vaisselle et les ustensiles de cuisson.
Comment nettoyer les bras d'aspersion
Il peut arriver que des particules d'aliments s'incrustent dans les bras d'aspersion et bloquent les orifices (voir "Premier plan [intérieur]", lettres D-F). Contrôlez régulièrement les bras d'aspersion et nettoyez-les lorsque cette opération s'avère nécessaire.
Nettoyer le filtre d'entrée d'eau
Vous devez nettoyer régulièrement le filtré d'entrée d'eau situé à la sortie du robinet (voir illustration).
Après avoir fermé le robinet, ouvrez le sommet du tuyau d'entrée d'eau, sortez le filtre et nettoyez-le dans l'eau attentivement. Et puis remettez le filtre et bien serrez le tuyau d'eau.
Diagnostic des pannes
Il se peut que votre lave-vaiselle ne fonctionne pas ou fonctionne de manière incorrecte. Avant de contacter votre Service Présent, contrôlez d'abord les points suivants : n'avez-vous pas oublé de presser l'une des touches ou bien d'effectuer une opération fondamentale?
Le lave-vaisse ne démarre pas contrôlez que :
- la fiche est correctement introduite dans la prise du secteur;
- il n'y a pas de coupure de courant; -la porte est fermée correctement
- la touche Marche-Arret est sur "Marche";
- le robinet d'eau est ouvert.
Le lave-vaisseau ne charge pas l'eau
Contrôlez que
- le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement;
- l'alimentation en eau de votre habitation n'a pas été coupée et que la pression est suffisante;
- le tuyau d'alimentation n'est ni écrasé ni plié;
- le filtre du tuyau d'alimentation n'est pas obstrué.
La vase n'est pas propre
Contrôlez que
- le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement;
- l'alimentation en eau de votre habitation n'a pas été coupée et que la pression est suffisante;
- le tuyau d'alimentation n'est ni écrasé ni plié;
- le filtre du tuyau d'alimentation n'est pas obstrué.
La vidange de l'eau ne s'effectue pas
Contrôlez que
- le tuyau de vidange n'est ni écrabouillé ni plié.
Messages d'erreur
Le lave-vaiselle est équipé d'un système de sécurité qui est capable de détecter des problèmes d'exploitation et des défaillances. Les défaillances sont signalées par le clignotement rapide d'un LED "F". Seulement dans le cas où la lampe-témoin pour le cycle de tremper (voir la table pour des cycles) clignote, vous devez réapidez annuler le cycle comme décrit dans la section avec le titre "le Changement d'un Cycle En voie de Fonctionnement." Alors vérifiez pour vous assurer qu'il y a de l'eau dans la conduite maîtresse et que le robinet est ouvert. Si le message continue, appelez un technicien et indiquez quel message est apparu. Si n'importe quelle des autres lampes-témoin commence à clignoterapidement, éteignez l'appareil et appelez un Technicien, indiquez quelle lumière a clignoté.
Il y a des dépôts de calcaire ou un film blanchâtre sur la vaisselle
Contrôle que : - le bouchon du distributeur de sel est fermé correctement; - la quantité de liquide de rinçage est suffisante. Si, après tous ces contrôles, le lave-vaisselle ne fonctionne toujours pas et/ou que le problème persiste, adressez-vous à votre Service Après-vente le plus proche en indiquant: - le type de panne; - le type d'appareil et le numéro du module (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi intérieure de la porte.
Ne faites jamais appel à des techniciens non agrées et exigez toujours qu'il soit fait usage de pièces d'origine.
Comment installer l'appareil
Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales doivent être parallèles aux parois du meuble adjacent ou du mur. Le lave-vaisselle est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.
Comment mettre l'appareil de niveau
Dès que l'appareil est mis en place, réglez les pieds du lave-vaisselle en les vissant ou en les dévissant jusqu'à ce que l'appareil soit de niveau. Dans tous les cas, l'appareil doit prévenir une inclinaison non supérieure à. Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.
Raccordement à l'arrivée d'eau froide
Raccordez le tuyau d'arrivée d'eau froide à un connecteur 3/4 (gaz) filtré et assurez-vous qu'il est solidement fixé (voir Fig.1). En ne prenant pas cette précaution, vous courez le risque de boucher le conduit d'arrivée d'eau et d'endommager l'appareil.
Raccordement à l'arrivée d'eau chaude
Le robinet d'arrivée d'eau de l'appareil peut également être raccordé au dispositif de distribution d'eau chaude de votre habitation (système de chauffage central), à condition que la température ne dépasse pas 60°C.
Dans ce cas, la durée du cycle de lavage sera réduite de 15 minutes environ et l'efficacité du lavage sera légèrement inférieure.
Le raccordement à l'arrivée d'eau chaude doit s'effectuer de la même façon que pour le raccordement à l'arrivée d'eau froide.
Protection contre les risques d'inondation
Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents ne provoquent des dégâts à votre habitation. Si, pour une raison quelconque, le boîtier renfermant les composants électriques est endommagé, débranchez
immédiatement l'appel. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le boitier "A" traversé par le tuyau d'alimentation soit fixe au robinet d'arrivée d'eau comme illustré dans la Fig.1. Seul ce type de raccordement est valable. Ne sectionnez en aucun cas le tuyau d'alimentation car il contient des composants électriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous procurer ce tuyau auprès de revendeurs spécialisés ou d'un Service Après-vente agré.
Raccordement du tuyau de vidange
Introduisez le tuyau de vidange dans un conduit de drainage d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni pincé ni écrabouillé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir Fig. 3). L'extrémité libre du tuyau doit se situer à une hauteur comprise entre 40 et 100cm et ne doit pas être immergée dans l'eau.
Attention:
Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se répande au sol.
Branchement électrique
Après vous êtes réassurés que la tension d'alimentation et la fréquence de vosération correspondant à celles figurant sur la plaque signalétique (située sur la paroi intérieure en acier inoxydable de la porte de votre appareil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l'appareil est obligatoire aux termes de la loi).
Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilisez en aucun cas de rallonges ou autres qui risqueraient de provoquer une surchauffe et des brûlures.
Attention:
La prise de lave-vaisselle doit être accessible même quand l'appareil est installé comme une unité incorporée pour que la maintenance puisse être faite en toute sécurité.
Comment enlever le couvercle du lave-vaiselle
Faites comme dans les dessins ci-dessous, étape par étape.
.33.
