Taux approximative de l´humidité résiduelle (%). Une fois le programme e tle centrifugue terminés à la vitesse maximum possible dans le réglage de base de programmes. * Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve. ** Programme standard pour le coton et la base pour l’étiquette d’énergie. Pour des raisons d’économie d’énergie, la température de l’eau réelle peut différer de la température du programme indiquée
1. Fermez les volets du tambour et vérifiez qu'ils sont bien verrouillés. 2. Ajouter le détergent, ensuite les additifs, comme indiqué à la première page de la notice d’emploi.: 3. Fermez le couvercle. 4. Tournez le sélecteur de programme jusqu'au programme et température désiré. Le voyant près de la touche to the “Marche/Pause” clignote. Le voyant correspondant à la vitesse d‘essorage sélectionnée s‘allume. Si vous ne mettez pas en marche le programme immédiatement après sa sélection, la machine se mettra en arrêt automatiquement après un quart d´heure. Pour remettre le lave-linge en marche, il vous suffit de positionner le sélecteur de programme sur la position “Off”, puis à nouveau sur le programme souhaité SÉLECTION DE L’OPTION SOUHAITÉE Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options non compatibles sont automatiquement désélectionnées. Touche “Prélavage” • Uniquement pour le lavage du linge particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes. • Si vous sélectionnez l’option “Prélavage”, ne versez pas de détergent liquide dans le compartiment de lavage principal.
• Economise l’énergie nécessaire au chauffage de l’eau, tout en garantissant de bons résultats du lavage. • Recommandé pour le linge légèrement sale, sans taches. • Vérifiez si votre lessive convient aux températures basses de lavage (15 ou 20 °C). • Option surtout pour les programmes à température basse. Touche “Rinçage Extra” • La quantité d’eau est augmentée et la durée du cycle de rinçage est prolongée. • Cette option est particulièrement conseillée dans les régions où l’eau est extrêmement douce, ou pour le linge des bébés et des personnes allergiques. Touche “Rapide” • Permet un lavage plus rapide en racourcissant le programm. • Recommendé pour un volume moins importnat de ling, ou pour un linge peu sale. Touche “Essorage” • Une vitesse d’essorage maximum est attribuée automatiquement a chaque programme. • Appuyez sur cette touche pour définir une autre vitesse d’essorage. • Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires a vitesse maximale ont lieu pendant le rinçage. L’eau est seulement vidangée.

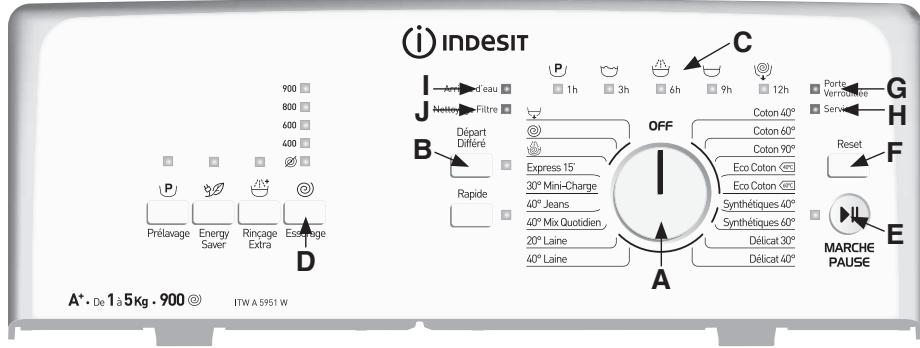

La touche “Départ Différé” permet au consommateur de démarrer la machine à sa meilleure convenance, par exemple la nuit pour bénéficier de tarifs plus avantageux. • N’utilisez pas de détergents liquides. • Sélectionnez le programme, la vitesse d’essorage et les options désirées. • Appuyez autant de fois que nécessaire sur la touche “Départ Différé” pour obtenir un départ différé de 1, 3, 6, 9 ou 12 heures. Le voyant correspondant s‘allume. • Démarrer la minuterie “Départ Différé” en appuyant “Marche/Pause”. Voyant au dessus du bouton “Départ Différé” se met à clignoter et s´éteint une fois le programme démarré. • Après avoir appuyé sur la touche “Marche/Pause”, le compte à rebours du temps différé démarre. Dès que le programme démarre, l’indicateur du départ différé s’éteint et est remplaceé par l’indicateur de déroulement du programme. • Après avoir appuyé sur la touche “Marche/Pause”, le nombre d’heures présélectionné peut être réduit en appuyant à nouveau sur la touche “Départ Différé”. Pour supprimer la fonction “Départ Différé” ..avant d’appuyer sur la touche “Marche/Pause”: • Tournez le sélecteur de programme sur une autre position ou appuyez sur la touche “Reset”. ..après avoir appuyé sur la touche “Marche/Pause”: • Appuyez sur la touche “Reset” pendant au moins 3 secondes – l’indicateur du départ différé s’éteint. DÉMARRAGE DU PROGRAMME Ouvrez le robinet et appuyez sur la touche “Marche/Pause”. Le voyant situé près de la touche “Marche/Pause” s’allume. L’indicateur de déroulement du programme indique la phase du programme en cours, et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange. Dès que la phase du programme est terminée, le voyant correspondant s’éteint. • Remarque: en cas de panne de courant ou de déconnexion de l'appareil pendant le cycle, le programme redémarrera au point où il a été interrompu. VOYANT ”PORTE VERROUILLÉE” Une fois le programme démarré, le voyant s’allume pour indiquer que le couvercle ne peut pas être ouvert. Tant qu‘un programme de lavage est en cours, le couvercle reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l‘ouvrir alors qu‘un programme est en cours, consultez le chapitre “Annulation (Réinitialisation) d‘un programme avant la fin”.
“Arrivée d’eau” Pas d’arrivée d’eau ou arrivée d’eau insuffisante. “Service” Défaut ou dysfonctionnement d’un composant électrique. “Nettoyage filtre” L’eau ne s’évacue pas. Le voyant “Essorage” de l’indicateur de déroulement du programme clignote: déséquilibre lors de l’essorage. FIN DU PROGRAMME • Avertissement “Porte verouillée” s‘éteint Environ un quart d´heure après la machine s´arrête automatiquement pour économiser l´énergie. 1. Tournez le sélecteur de programme sur “Off”. 2. Fermez le robinet. 3. Ouvrez le couvercle et les portillons du tambour, et retirez le linge. 4. Laissez le couvercle ouvert pour permettre au tambour de sécher. CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRES LE DÉMARRAGE DU PROGRAMME 1. Appuyez sur la touche “Marche/Pause” pour interrompre le programme. Le voyant s’allume. 2. Sélectionnez un autre programme, une autre température, une autre vitesse d’essorage et d’autres options, si vous le souhaitez. 3. Appuyez de nouveau sur la touche “Marche/Pause”. Le nouveau programme démarrera la ou le programme précédent a été interrompu. N’ajoutez pas d’autre détergent pour ce programme. ANNULATION (RÉINITIALISATION) D‘UN PROGRAMME EN COURS AVANT LA FIN La touche “Reset” annule un programme avant la fin. Appuyez sur la touche “Reset” pendant au moins 3 secondes. L’eau résiduelle est évacuée avant que le hublot ne puisse être ouvert.
1. Mesures de sécurité • Le lave-linge doit être installé dans une pièce, jamais à l’extérieur. • Ne rangez pas de produits inflammables à proximité du lave-linge. • Ne placez pas d’appareils électriques sur le couvercle de votre lave-linge. • Pour éviter qu’ils ne jouent avec l’appareil, les jeunes enfants ne doivent pas être laissés sans surveillance à proximité du lave-linge. • Les enfants de moins de 3 ans doivent se tenir dans une distance suffisante de la machine à laver, s´ils ne sont pas sous surveillance permanente. • Le lave-linge peut être utiliser par les enfants de plus de 8 ans, ainsi que les personnes aux capacités physiques, sensorielles ou mentales réduites, ainsi que les personnes pourvues de connaissances insuffisantes sous réserve que ces dernières sont sous surveillance ou instruites par une personnes responsable sur l´utilisation sûre de la machine qu´elles aient compris les dangers potentiels découlant de l´utilisation de cette dernière. Les enfants ne doivent pas jouer avec la machine à laver. La maintenance et l´entretien de la machine à laver ne doivent être faits par les enfants sans surveillance • N’ouvrez pas le couvercle brusquement.
à l’entretien, veillez à débrancher l’appareil.
• Les matériaux d’emballage sont recyclables à 100% et portent le symbole de recyclagel . Pour la mise au rebut, suivez les réglementations locales en vigueur.
• Cet appareil porte le symbole du recyclage, conformément à la Directive Européenne 2002/96/ CE relative aux Déchets des Équipements Électriques et Électroniques (WEEE). Avant de vous séparer de l’appareil, rendez-le inutilisable en coupant le câble d’alimentation de manière à ce que l’appareil ne puisse plus être raccordé au réseau électrique. • Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme une ordure ménagère. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre revendeur. • Le lave-linge est fabriqué à partir de matériaux recyclables. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur. • Avant de vous débarrasser de votre appareil, veillez à enlever tout résidu de détergent et rendez-le inutilisable en sectionnant le câble d’alimentation.
(selon les modèles). • Après avoir déballé le lave-linge, vérifiez qu’il n’a pas été endommagé pendant le transport. En cas de oute, n’utilisez pas la machine. Contactez le Service Aprèsvente ou votre revendeur local. • Les matériaux d’emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel. • Si la machine a été exposée au froid avant d’être livrée, maintenez-la à température ambiante pedant quelques heures avant de la mettre en marche.
(voir le chapitre “Installation”/“Retirez le bridage de transport”).
• Réglez les pieds afin que la machine soit stable et de niveau (voir le chapitre (voir “Installation”/“Réglage des pieds”). • En cas de plancher en bois ou parquet flottant (tels que parquet ou planchers laminés) placer la machine à laver sur un panneau aux dimensions minima de 40 x 60 cm et d´une épaisseur minimum de 3 cm, fixé au plancher par l´intermédiaire des vis. • Assurez-vous que les bouches de ventilation à la base de votre lave-linge (selon le modèle) ne sont pas obstruées par de la moquette ou tout autre matériau.
• • Brancher de manière solide le tuyau d’évacuation au siphon ou à un tuyau de canalisation différent (voir le chapitre “Installation”/“Raccordement du tuyau de vidange”). • Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d’un évent pour empêcher le remplissage et la vidange d’eau simultanés (effet de siphon).
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l’arrière de l’appareil. • N’utilisez ni rallonge, ni adaptateur multiple. • Débranchez le lave-linge avant de procéder à son entretien. • L’accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doit être possible à tout moment après l’installation. • N’utilisez en aucun cas la machine si elle a été endommagée pendant le transport. Informez-en le Service Après-vente. • Le câble d’alimentation ne doit être remplacé que par le Service Après-vente. • L’appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les appareils installés dans des locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l’appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant directement ou indirectement du non-respect des instructions figurant dans le présent mode d’emploi. • En cas de mise en place d´un disjoncteur de protection (RCCB), utiliser de préférence le type à la référence .
à la main et tirez-la jusqu’à la butée avec le pied.

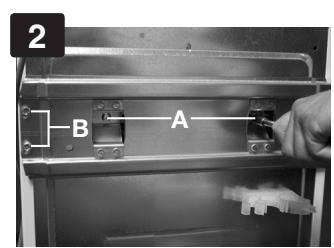

1. Desserrez les deux vis “A” et les quatre vis “B” avec un tournevis plat ou une clef pour six pans de 8 (“clef à pipe”). (fig. 2). 2. Retirez le bridage de transport (fig. 3). 3. Replacez les quatre vis extérieures “B” sur la machine et serrez-les (fig. 2). 4. Clipsez les deux obturateurs “C” fournis dans les ouvertures “D” du lave-linge (fig. 4). Remarques : n’oubliez pas de remettre les quatre vis extérieures en place et de les resserrer.
Installez l’appareil sur une surface plane, à proximité des connections électriques, d’eau et d’évacuation. Compensez les inégalités du sol en réglant les pieds (n’insé- rez sous les pieds ni morceaux de bois, ni carton, etc.): 1. Dévisser manuellement les pieds de la machine à laver en faisant 2-3 tours dans le sens d’une aiguille d’une montre. Ensuite, débloquer l’écrou de sécurité moyennant une clé. 2. Réglez la hauteur des pieds à la main. 3. Serrer le contre-écrou dans le sens inverse de l´aiguille d´une montre par rapport à la partie basse de la machine à laver. Assurez-vous que les pieds reposent correctement sur le sol et que la machine est bien horizontale et stable (servez-vous d’un niveau à bulles). Le lave-linge peut être installé dans une zone de 40 cm de largeur et de 63 cm de profondeur. Remarques: si vous installez la machine sur de la moquette épaisse, veillez à garantir un espace sous la machine en réglant les pieds, pour permettre à l’air de circuler librement.
1. Visser avec précaution le tuyau d’arrivée d’eau à la vanne sur la partie arrière de la machine à laver (“A”); visser à la main l’autre bout du tuyau à la vanne d’amenée d’eau. 2. Vérifiez que le tuyau ne forme pas de noeud.
• Si le tuyau n’est pas suffisamment long, remplacez- le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - en conformité avec EN 61770). Si vous avez besoin du tuyau limitateur plus long, contactez notre service client ou votre représent ant commercial. • Vérifiez régulièrement que le tuyau d’arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacezle. • Le lave-linge peut être branché sans clapet antiretour.
• L’appareil ne doit en aucun cas être connecté au mitigeur d’un chauffe-eau non pressurisé ! • Ne pas plonger la vanne de fermeture sur le tuyau, sinon elle perd sa fonction de protection. • Si le tuyau flexible est endommagé, débranchez immédiatement l’appareil et remplacez-le. Si le tuyau flexible n’est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Aprèsvente ou chez votre Revendeur).
Décrochez le tuyau de vidange de la fixation de gauche, voir la flèche “A” sur la figure. Remarque importante : NE desserrez PAS le raccord du tuyau de vidange du côté droit (voir la flèche “B” dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l’eau chaude. Brancher de manière solide le tuyau d’évacuation au siphon ou à un tuyau de canalisation différent. Si vous devez rallonger le tuyau, utilisez un flexible de même dimension et serrez les raccords à l’aide de colliers de fixation pour tuyaux flexibles. Longueur maximale du tuyau de vidange : 2,50 m. Hauteur d’écoulement maximale: 100 cm. Hauteur d’écoulement minimale : 55 cm. Remarque importante : Vérifiez que le tuyau de vidange ne forme pas de noeuds et nerisque pas de tomber pendant le fonctionnement.
1. Ouvrez le robinet. 2. Fermez les portillons du tambour. 3. Verser une petite quantité de la lessive (maximum
4. Fermez le couvercle. 5. Configurer et démarrer le programme “Synthétiques 60°C” (voir le tableau des programmes livré séparément).
• Le type de tissu / le symbole de l’étiquette d’entretien. Coton, tissus mixtes, synthétiques, laine, linge délicat. • Les couleurs. Séparez le linge de couleur du linge blanc. Lavez séparément le linge de couleur neuf. • La dimension. Remplissez le tambour en alternant les grandes et les petites pièces afin d’améliorer l’efficacité de lavage et la répartition du linge dans le tambour. • La catégorie du linge. Lavez séparément le linge délicat : Sélectionnez le programme approprié pour la laine lavable en machine , les rideaux et autres textiles délicats. Retirez tous les crochets des rideaux ou placez les rideaux avec leurs crochets dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pièces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d’oreiller avec fermeture à glissière. 2. Videz les poches Les pièces de monnaie, épingles de sûreté, etc. risquent d’endommager le linge, le tambour et la cuve. 3. Fermetures Fermez les fermetures à glissière, les boutons et les agrafes ; attachez les ceintures et les rubans.

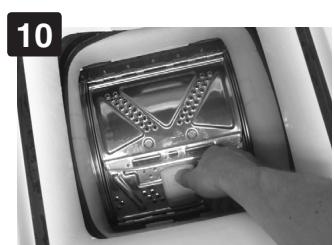

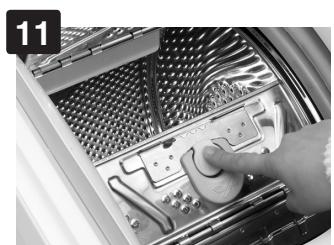

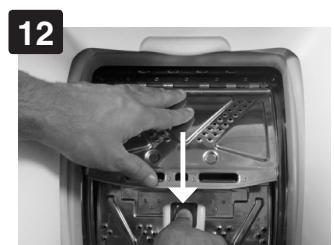

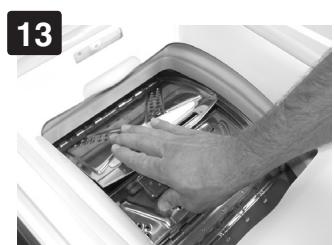

2. Ouvrir le tambour -- en poussant sur la sécurité de la porte du tambour (fig. 10, 11); (modèles sur la fig. 10 ont une sécurité fixe sur la porte du tambour, celle-ci ne rentre pas en poussant. -- en maintenant la porte arrière du tambour, poussant la sécurité de la porte vers l’arrière dans le sens de la flèche, et en poussant la porte avant vers l’intérieur du tambour jusqu’à la libération du mécanisme de fermeture (fig. 12). 3. Introduisez les pièces de linge une par une dans le tambour. Ne dépassez pas la charge maximale des programmes indiquée dans le tableau des programmes séparé. -- Le fait de surcharger la machine donnera un résultat moins satisfaisant et froissera les vêtements. -- Veillez également à ce que le linge ne dépasse pas du tambour ; si tel est le cas, enfoncez bien le linge à l’intérieur du tambour, de façon à laissez un espace suffisant pour refermer correctement les portillons du tambour. -- Ne vous servez pas des portillons pour enfoncer le linge dans le tambour. 4. Pour fermer le tabmbour, maintenir les deux parties du tambour au milieu (fig. 13), la porte arrière à travers la porte avant. ATTENTION: assurez-vous que les portillons du tambour sont verrouillés correctement - en fonction du modèle: -- tous les crochets en métal doivent être accrochés correctement à l’intérieur du portillon arrière - voir figure 14. -- tous les crochets en métal doivent être accrochés correctement à l’intérieur du portillon arrière, et le bouton doit chevaucher le bord du portillon arrière - voir figure 15. -- la sécurité de la porte avant doir légérement dépasser la bord de la porte arrière – voir la figure 16.
• Pour les taches de vin rouge, de café, de thé, d’herbe, de fruits, etc., ajoutez un détachant dans le compartiment principal du bac à produits. • Au besoin, prétraitez les taches tenaces au moyen d’un détachant.
• Respectez les instructions du fabricant. • Les composants en plastique et en caoutchouc à l’intérieur de l’appareil peuvent changer de couleur au contact des produits de teinture ou de blanchiment.
Utilisez uniquement du détergent et des produits additifs destinés à une utilisation dans des lavelinge domestiques. Respecter les consignes sur les linges.
• de la dureté de l’eau (renseignez-vous auprès de votre compagnie de distribution d’eau). L’eau douce nécessite moins de détergent que l’eau calcaire. Remarque: Un surdosage de détergent peut entraîner une formation excessive de mousse et réduire l’efficacité du lavage.Si le lave-linge détecte une quantité trop importante de mousse, il peut bloquer l’essorage, ou augmenter la durée du programme et la consommation d’eau (voir également les remarques sur la formation de mousse dans le chapitre “Diagnostic rapide”). Un dosage de détergent insuffisant peut rendre lelinge gris et provoquer des dépôts de calcaire sur larésistance, le tambour et les tuyaux.
• Du type de tissu • De la couleur. • De la température de lavage. • Du type et du degré de salissure Du type de tissu
Ne pas dépasser le niveau indiqué par “MAX” lors du dosage des lessives et adoucissants. Pour plus d´informations relatives à l´utilisation des détergents et des adoucissants pour les différents modes, consulter le tableau de programmes livré individuellement.
Le lessive liquide ne doit pas être utilisé dans le cas du Démarrage différé du cycle/Fin de cycle (dépend du modèle).
Respectez les doses recommandées et spécifiées sur l’emballage des détergents. Elles dépendent : • du type et du degré de salissure • de la quantité de linge -- pleine charge : selon les recommandations du fabricant; -- demi-charge: 3/4 des doses prescrites pour une charge complète; -- charge minimale (environ 1 kg): 1/2 des doses prescrites pour une charge complète En l’absence de référence à une charge de linge spécifique sur l’emballage du détergent : les fabricants de détergents basent généralement leurs recommandations de dosage sur 4,5 kg de linge pour un détergent puissant, et 2,5 kg de linge pour
(Coton, Synthétique), en ajoutant la quantité d’eau de Javel appropriée dans le compartiment de l’ASSOUPLISSANT (refermez soigneusement le bac à produits). • Dès le programme de lavage terminé, démarrez un cycle de “Rinçage et Essorage” pour éliminer l’odeur résiduelle d’eau de Javel ; si vous voulez, vous pouvez ajouter de l’adoucissant. • Ne versez jamais l’eau de Javel et l’assouplissant simultanément dans le compartiment.
• Lavez votre linge en utilisant le programme de lavage désiré. • Préparez le mélange d’amidon et d’eau conformément aux instructions du fabricant. • Versez la solution d’amidon (maximum 100 ml) dans le compartiment Assouplissant du bac à produits. • Fermez le couvercle et démarrez le programme “Rinçage et Essorage”.

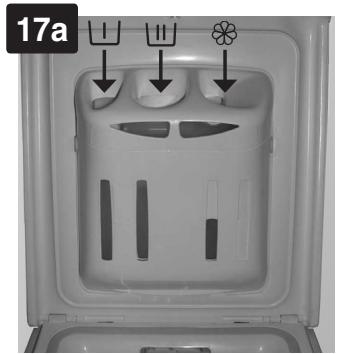

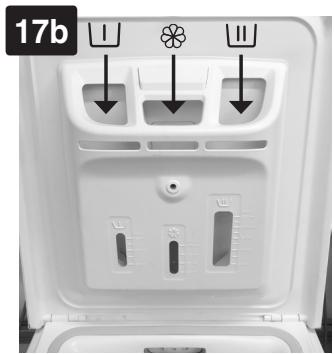

Bac à produits - fig. 17a 1. Appuyez sur les boutons de chaque côté du bac à produits. 2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu’une petite quantité d’eau soit présente dans le bac à produits. Il est recommandé de transporter le bac à produits en position verticale. 3. Lavez le bac à produits à l’eau courante. Vous pouvez également retirer les bouchons du siphon dans le bac à produits pour les nettoyer. 4. Replacez les bouchons du siphon dans le bac à produits (le cas échéant). Vérifiez qu’ils sont bien en place. 5. Replacez le bac à produits en plaçant les ergots inférieurs dans les orifices du couvercle et faites pivoter jusqu’à ce que les deux boutons supérieurs s’encliquettent. Bac à produits - fig. 17b 1. Appuyer le bouton pour libérer le compartiment et le faire sortir (fig. 20). Une petite quantité d´eau peut rester dans ce compartiement. La manipuler pour cette raison en position horizontale.
Si le tuyau d’arrivée d’eau de votre machine à laver correspond avec le type du tuyau sur la figure 21 et la machine ne prend pas d’eau, vérifier l’indicateur de la vanne de sécurité (A). S’il est rouge, la fonction de sécurité du tuyau pour arrêter l’eau a été activé, le tuyau doit donc être remplacé par un nouveau tuyau du même type, disponible chez le service dépannage ou au point de vente spécialisé. Lors du dévissage du tuyau d´arrivée d´eau représenté sur la figure 21, il faut appuyer sur le levier de déblocage (B) vers le bas (si disponible). Si votre tuyau d’arrivée d’eau possède une couche de surface transparente (fig. 22), vérifiez régulièrement sa couleur. Si la couleur devient plus foncée, le tuyau a une rupture et doit donc être remplacé. Appelez le service dépannage ou le technicien spécialisé pour remplacer le tuyau.
• Nettoyez avec un chiffon humide. • Si nécessaire, utilisez un détergent neutre (n’employez pas de poudre a récurer, de détergent contenant des solvants ou encore de lave-vitres qui risqueraient d’abimer votre produit).
Possibilité de sortir et de nettoyer le siphon placé dans la partie arrière du compartiment (fig. 21). 3. Remettre en place le siphon du compartiment (lorsque ce dernier a bien été démonté). 4. Installer le compartiment de manière à placer les butées inférieures du compartiment dans des orifices prévus pour cet effet dans le compartiment de la machine à laver et appuyer sur ce denier jusqu´à entendre un clic. Remarque : assurez-vous que le bac à produits est parfaitement réinstallé.
3 fois par an). 1. Débranchez l’appareil. 2. Fermez le robinet.
• Si vous ne lavez jamais ou rarement du linge à 95°C, nous vous conseillons de lancer de temps à autre un cycle à 95° sans charger le tambour, en ajoutant un peu de détergent ; ceci permettra de conserver l’intérieur de l’appareil en parfait état de propreté.
Remarque : n’immergez pas le tuyau dans l’eau.
Le cas échéant, remplacez-le.
N’utilisez pas de pinces sous peine d’écraser le joint.
“Nettoyage du filtre/ Vidange de l’eau résiduelle”).

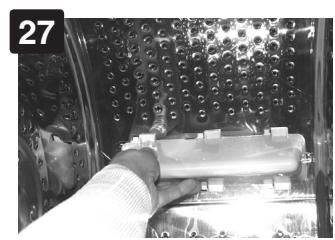

7. Remettez l’aube en place en procédant par l’intérieur du tambour. Placez l’extrémité en plastique au-dessus du trou sur le côté droit du tambour (fig. 27). 8. Faites ensuite glisser l’aube en plastique de droite à gauche jusqu’à ce qu’elle se clipse. 9. Refermez les portillons du tambour, faites tourner le tambour d’un demi-tour et vérifiez le bon positionnement de l’aube sur tous les points d’ancrage. 10. Réintroduisez la fiche dans la prise de courant.

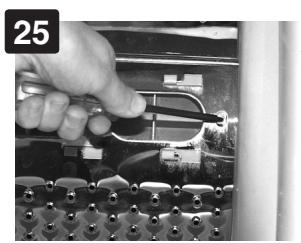

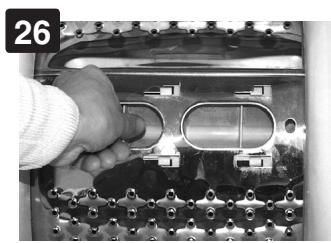

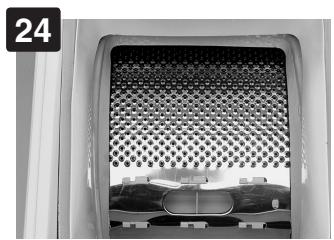

1. Débranchez l’appareil. 2. Retirez le linge du tambour. 3. Fermez les portillons du tambour et faites tourner le tambour d’un demi-tour (fig. 24). 4. À l’aide d’un tournevis, appuyez sur l’extrémité en plastique tout en faisant glisser l’aube du tambour de la gauche vers la droite (fig. 25, 26). 5. Celle-ci tombera dans le tambour.
Le filtre retient des objets comme des boutons, des pièces de monnaie, des épingles de sûreté, etc. laissés dans le linge. Contrôlez et nettoyez régulièrement le filtre, au moins deux à trois fois par an. En particulier : • Si la machine ne vidange pas correctement ou n’essore pas. • Si le voyant “Nettoyer filtre” est allumé. REMARQUE IMPORTANTE: avant de vider le filtre, attendez que le tuyau d’eau soit froid. L’eau résiduelle doit être vidangée avant de transporter la machine. 1. Débranchez l’appareil. 2. Ouvrez le filtre avec une pièce de monnaie (fig.28). 3. Placez un récipient sous le filtre. 4. Tourner doucement le filtre dans le sens inverse
5. Attendez qu’il n’y ait plus d’eau qui s’écoule. 6. Vous pouvez alors dévisser complètement le filtre et l’extraire (fig. 29). 7. Nettoyez le filtre et la crépine. 8. Vérifiez que la turbine de la pompe (située dans le compartiment derrière le filtre) tourne librement. 9. Remettre le filtre en place et le visser entièrement en le tournant dans le sens des aiguilles d´une montre. Se rassurer que le filtre soit vissé correctement et à fond. 10. Versez environ un litre d’eau dans le lave-linge à travers le tambour et vérifiez que le filtre ne fuit pas. 11. Fermez le couvercle du filtre. 12. Rebranchez l’appareil.
Le taux le plus bas peut être obtenu en sélectionnant le programme de lavage en fonction de la plaque signalétique relative à l´énergie avec une vitesse d´essorage maximum. Ce programme est indiqué dans un tableau particulier de programmes „Programme auquel se réfère la plaque signalétique“. Vous trouverez ci-dessous un récapitulatif concernant l´humidité résiduelle (en %) par rapport aux différentes classe d´efficacité d´essorage:
Vidange de l’eau résiduelle”). Laissez l’eau refroidir pour éviter tout risque d’accident. 5. Pour faciliter le déplacement de la machine, tirez un peu la poignée située en bas à l’avant
6. Remettez le bridage de transport en place pour transporter la machine. 7. Transportez le lave-linge verticalement. REMARQUE IMPORTANTE : n’utilisez pas l’appareil tant que la poignée est tirée.
• La prise ou le fusible ne fonctionne pas correctement (utilisez une lampe portative ou tout appareil semblable pour les tester). • La machine à laver s´éteint automatiquement avant le démarrage ou à la fin d´un programme en raison d´économie d´énergie. Pour démarrer la machine à laver, tourner d´abord le sélecteur vers la position „Off/O“ (Éteinte) et ensuite vers la position du programme demandé.
(Pause)” ait été pressée
• La fonction “Sécurité enfants” a été activée (si celle-ci est disponible sur votre modèle). Pour débloquer les touches, appuyez simultanément sur les touches température et essorage et maintenez-les enfoncées pendant au moins 3 secondes. Le symbole de la clef s’efface à l’afficheur et le programme peut être démarré.
“Départ (Pause)” clignote
• Le programme a été modifié - sélectionnez à nouveau le programme souhaité et appuyez sur la touche “Départ (Pause)”. • Le programme a été interrompu et le couvercle a été éventuellement ouvert - fermez le couvercle et redémarrez le programme en appuyant sur la touche “Départ (Pause)”. • Le système de sécurité de l’appareil a été activé (voir le chapitre “Indicateurs de panne”). • Le robinet d’arrivée d’eau n’est pas ouvert et le tuyau d’arrivée d’eau est entortillé (le voyant “Robinet fermé” s’allume).
“Nettoyage et entretien”). • Le filtre du tuyau d’arrivée d’eau est bouché (voir le chapitre “Nettoyage et entretien”).
(voir le chapitre “Installation”). • Le bridage de transport n’a pas été retiré ; il faut obligatoirement retirer le bridage de transport avant d’utiliser la machine.
• La formation excessive de mousse empêche la machine d’essorer; sélectionnez et démarrez le programme “Rinçage & Essorage“. Évitez de surdoser la quantité de détergent (voir le chapitre “Détergents et produits additifs”). • La touche “Essorage” a été réglé sur une vitesse de rotation faible.
• Si possible, ne pas faire laver les petits volumes de linge. • Lors du lavage de pièces grandes ou lourdes il est recommandé d´ajouter également les pièces des dimensions différentes. Pour essorer un linge mouillé, ajouter le linge de diverses dimensions, sélectionner et lancer le programme „Rinçage et Essorage“.
Le cas échéant, une animation apparaît dans la zone d’affichage (selon modèle) pendant la période de calcul. Pour les petites charges, le programme peut avoir une durée jusqu’à 50 % inférieure à la durée indiquée dans le tableau des programmes.
Voyant de panne activé
Service Après-vente.
Service Après-vente.
• que le robinet d’arrivée d’eau est complètement ouvert et que la pression de l’eau est suffisante. • Le tuyau d’arrivée d’eau est plié. • Le filtre du tuyau d’arrivée d’eau est obstrué (voir le chapitre “Nettoyage et entretien”). • L’eau présente dans le tuyau d’arrivée d’eau est gelée. • Le verre-regard de la soupape de sécurité du tuyau d’arrivée d’eau est rouge (si votre appareil est équipé d’un tuyau d’arrivée d’eau comme illustré sur la figure 21 - voir chapitre “Nettoyage et entretien”). Remplacez le tuyau par un tuyau identique, disponible auprès du Service Après-vente ou de votre revendeur local. Une fois le problème éliminé, redémarrez le programme en appuyant sur la touche “Départ (Pause)”. En cas de persistance du problème, appelez le Service Après-vente. La vidange de l’eau ne s’effectue pas. L’appareil s’arrête à la séquence du programme correspondante ; débranchez l’appareil et vérifiez si : • Le tuyau d’arrivée d’eau est plié. • Le filtre ou la pompe est bloqué (voir le chapitre “Nettoyage du filtre/ Vidange de l’eau résiduelle” ; avant de vider le filtre, attendez que le tuyau d’eau soit froid). • L’eau se trouvant dans le tuyau de vidange n’est pas gelée. Une fois le problème éliminé, sélectionnez et démarrez le programme “Vidange” ou pressez la touche “RàZ” pendant au moins 3 secondes ; après quoi, redémarrez le programme souhaité. En cas de persistance du problème, appelez le Service Aprèsvente.
3) Sur la base de 220 cycles de lavage standard pour les programmes coton à 60°C et à 40°C à pleine et à demi-charge. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. 4) Pour le programme standard à 60°C à pleine ou demi-charge, ou le programme standard à 40°C à demi-charge, la valeur la plus faible des deux étant retenue. 5) Atteint avec le programme coton à 60°C à pleine et demi-charge, ou le programme coton à 40°C à demi-charge, la valeur la plus élevée des deux étant retenue. 6) Sur la base des phases de lavage et d'essorage pour le programme coton standard à 60°C à pleine charge. 1)
