OMNI - Haut-parleurs MIRAGE SPEAKERS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes omnidirectionnelles
Caractéristiques techniques principales	Technologie audio avancée, réponse en fréquence étendue, conception acoustique optimisée
Alimentation électrique	Alimentation secteur, compatible avec les systèmes audio standards
Dimensions approximatives	Hauteur : 30 cm, Largeur : 20 cm, Profondeur : 20 cm
Poids	3 kg par enceinte
Compatibilités	Compatible avec la plupart des systèmes audio, entrées RCA et jack 3.5mm
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V AC
Puissance	50W par enceinte
Fonctions principales	Son omnidirectionnel, connectivité Bluetooth, contrôle du volume
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente pour réparations
Informations générales	Garantie de 2 ans, support technique disponible, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - OMNI MIRAGE SPEAKERS

Comment connecter mes enceintes Mirage Omni à un téléviseur?

Pour connecter vos enceintes Mirage Omni à un téléviseur, utilisez un câble audio RCA ou un câble optique selon les sorties disponibles sur votre téléviseur. Assurez-vous de sélectionner la bonne source sur vos enceintes.

Pourquoi mes enceintes ne produisent-elles aucun son?

Vérifiez que les enceintes sont correctement connectées à la source audio et que le volume est réglé à un niveau audible. Assurez-vous également que la source audio fonctionne correctement.

Comment régler les basses et les aigus sur mes enceintes Mirage Omni?

Utilisez les contrôles de tonalité situés sur votre amplificateur ou récepteur pour ajuster les niveaux de basses et d'aigus. Les enceintes Mirage Omni ne disposent pas de contrôles intégrés pour ces réglages.

Mes enceintes émettent-elles des bruits de fond, que faire?

Les bruits de fond peuvent être causés par une mauvaise connexion ou des interférences. Vérifiez toutes les connexions et essayez de déplacer les enceintes loin des appareils électroniques pouvant causer des interférences.

Quelle est la distance idéale entre mes enceintes Mirage Omni?

Pour une performance optimale, placez vos enceintes à environ 2 à 3 mètres l'une de l'autre, et à la même distance du point d'écoute pour un son équilibré.

Puis-je utiliser mes enceintes Mirage Omni à l'extérieur?

Les enceintes Mirage Omni ne sont pas conçues pour une utilisation extérieure prolongée. Il est recommandé de les utiliser dans un environnement intérieur pour éviter tout dommage lié aux intempéries.

Comment nettoyer mes enceintes sans les endommager?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le fini.

Les enceintes Mirage Omni sont-elles compatibles avec les systèmes sans fil?

Les enceintes Mirage Omni sont généralement conçues pour un usage filaire. Si vous souhaitez une connexion sans fil, envisagez d'utiliser un émetteur Bluetooth ou un système audio sans fil compatible.

MODE D'EMPLOI OMNI MIRAGE SPEAKERS

FRENCH: Importantes consignes de sécurité - Lire attentivement !

Mise en garde: Afin de prévenir le risque de chocolélectrique, insérer à fond la lame la plus large de la fiche dans la fente la plus large de la prise.

Lire les instructions: Il est fortement recommandé de dire toutes les consignes de sécurité et la notice d'utilisation avant de faire fonctionner l'appareil.

Conserver les instructions: Conserver les consignes de sécurité et la notice d'utilisation pour consultation ultérieure.

Observer les mises en garde: Observer toutes les mises en garde apposées sur l'appareil et contenues dans la notice d'utilisation.

Suivre les instructions: Se conformer à toutes les instructions d'installation et d'utilisation.

Nettoyage: Débrancher le cordon d'alimentation de l'appareil avant de le nettoyer. Ne jamais utiliser de produits liquides à nettoyer ni de nettoyants en aérosol. Nettoyer avec un chiffon humide.

Accessoires: Afin de prévenir les dommages, n'utiliser que les accessoires recom-mandés par le fabricant.

Eau et humidité: Ne pas utiliser cet apparéil dans un endroit où il pourrait devenir mouillé (pres d'une baignoire, d'un évier, d'un lavabo ou d'une piscine, ou encore dans un sous-sol humide).

Aération: Ne pas obstruer ou recouvrir les fentes et les ouvertures de l'enceinte; elles assurent l'aération et le bon fonctionnement de l'appareil et le protégent contre la surchauffe. Ne pas placer l'appareil sur un lit, un canapé, un tapis ou une surface similaire. Ne pas placer l'appareil dans une installation fermée telle une bibliothèque ou un meuble stéreo à moins qu'une aération adequate soit assurée ou que les instructions du fabricant aient été observées.

Alimentation: Ne faire fonctionner cet appeareil que sur une source d'almen-tation conforme au type indiqué sur l'étiquette de marquage. En cas de doute, consulter le détaillant ou la compétie d'électricité.

Mise à la terre ou polarisation: Le cordon d'alimentation de l'appareil peut être muni d'une fiche polarisée (fiche avec lames de largeur différente). Une telle fiche ne peut etre introduite dans la prise que dans un seul sens. Il s'agit la d'une importante caractéristique de sécurité. Si la fiche ne peut etre insereee a fond dans la prise, I'inverser et essayer a nouveau. Si cela ne regle pas le probleme, commuiquer avec un electricien pour faire remplacer la prise. Ne PAS faire echec aux fins de protection de la fiche polarisée.

Protection du cordon d'alimentation: Les cordons d'alimentation devraient etre placés de maniere a prévenir tout risque d'écrasement ou de pincement par des objets. Apporter une attention toute particuliere aux points de connexion et de branchement.

Surcharge : Afin de prévenir tout risque de décharges électriques, ne pas surcharger les prises de courant ou les cordons prolongateurs.

Objets étrangers et déversement de liquide: Afin de prévenir tout risque d'incendie ou de décharges électriques, ne jamais insérer d'objet d'aucune sorte dans l'appareil. Protéger l'appareil contre tout risque de déversement de liquide.

Réparation: Ne pas tenter de réparer l'appareil soi-même; le fait d'ouvir r'appareil ou d'en retarder les couvercles peut vous exposer à des risques de décharges électriques. Confier toute réparation à un technician qualifié.

Sources de chaleur: Ne pas placer l'appareil à proximé d'une source de chaleur telles que radiateurs, bouches d'air chaud, cusinières ou autres, y compris des hauts-parleurs.

Période de non utilisation : Si l'appareil n'est pas eté utilisé pendant une longue période, débrancher le cordon d'alimentation.

Dommages nécessitant une réparation par un technicien qualifié :

A. La fiche ou le cordon d'alimentation de l'appareil est endommagé.
B. Des objets sont tombés sur l'appareil, ou il a subi un déversement de liquide.
C. L'appareil a ete exosé à la pluie.
D. L'appareil ne semble pas fonctionner normalement, ou son rendement s'est modifié brusquement.
E. L'appareil a eté échappé, ou son coffret endommagé.
F. Malgré la conformité aux directives d'utilisation, l'appareil ne fonctionne pas normalement.

AVANT-PROPOS

Nous vous félicitons d'avoir choisi les enceintes acoustiques MIRAGE®! La technologie exclusive à Energy et la haute qualité de ses procédés de fabriication vous permettron de tirer prise, de longues années durant, d'une restitution sociale aussi naturelle que précise. Les conseils disponibles dans ce manuel vous aideront à obtenir et à maintainir un rendement optimal et, par conséquent, une entière satisfaction. Veuillez donc lire attentivement toutes les instructions pour vous assurer que vos enceintes sont installées de la manière appropriée et qu'elles fonctionnent correctement.

PERIOD DE RODAGE

Nous vous recommendons fortement de résister à la tentative de faire fonctionner immeditatement les enceintes MIRAGE à leur pleine puissance. N'essayez pas divers positionnements et ne procédez pas à des tests d'écoute avant que les enceintes ne soient bien rodées. Le processus est tout simple : mettez votre lecteur de disques compacts en mode répétition et faites jouer un CD avec une dynamique étendue, à un niveau d'écoute moyen, durant une période d'environ 50 heures.

ENTRETIENDUCOFFRET

Toute une somme d'expertise et de soins a prisé à la construction et à la finition des coffrets de vos enceintes. Essuyez-les régulièrement avec un chiffon doux et sec pour éliminer la poussière et les marques de doigs. Évitez les essuie-tout en papier et les produits abrasifs - ils pourraient abîmer le fini.

NOTA: Conservez le carton et les matières d'emballage en vue de protégger les enceintes dans l'eventualité où il deviendrait nécessaire de les expédier à un centre de service pour fins de réparation. Tout appeareil qui est expérié par l'utilisateur dans un emballage autre que celui d'origine et qui serait reçu endommagé, sera réparé, remis en état et emballe pour expédition aux frais de l'utilisateur.

POSITIONNEMENT DE L'ENCEINTE D'EXTREMES-GRAVES

Le positionnement de l'enceinte d'extrêmes-graves est d'importance critique pour son rendement acoustique. Les trois positions les plus communes sont : dans un coin (ce qui peut conférer un rendu "caverneux" et ou trop accentué), contre un mur mais loin d'un coin (ce qui confère un rendu acceptable, avec plus de fidélité que dans un coin) ou pres d'un haut-parleur avant (ce qui donne un bon rendu, mais avec moins de dynamisme). Si, après l'installation, le rendu vous semble laisser à désirer, faites l'essay de divers positionnements. Aussi surprenant que cela puisse paraitre, un déplacement de quelques pouces peut considérablement modifier le rendu sonore en basse fréquence. Pour tester le positionnement de l'enceinte d'extrêmesgraves, installez temporairement l'enceinte dans votre position d'écoute et en écoute à une pièce de musique, faites le tour de la pièce jusqu'à ce que vous ayez repéré la position offrant le meilleur rendu sonore.

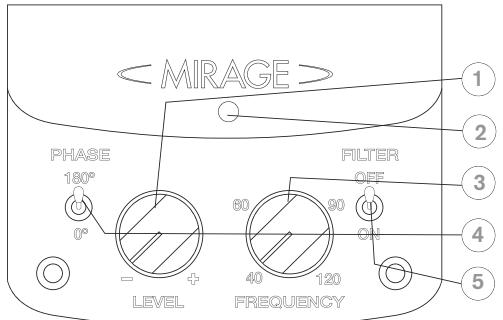

TERMINOLOGIE ET COMMANDES

Panneau avant

1. Commande de volume des extrêmes-graves - Permit d'ajuster la puissance de sortie de l'amplificateur intégré à l'enceinte.

2. Voyant d'etat - Levoyant situé sur le panneau avant s'éclaire lorsqu' l'enceinte est sous tension et produit un signal. Si l'enceinte est sous tension mais qu'aucun signal ne lui est transmis, levoyant s'éclaire en rouge. Lorsqu'un signal lui est transmis, levoyant s'éclaire en vert.

3. Commande du filtré passée-bas (Frequency Control) - Règle la réponse en fréquence de l'enceinte d'extrêmes-graves. Cette réponse s'étend de 40 Hz à 120 Hz. Cela déterminée la limite supérieure de la réponse en fréquence de l'enceinte.
4. Commande de phase (Phase Control) - Règle la réponse en phase de l'enceinte d'extrêmes-graves à 0 degré ou +180 degrés de manière à l'apparier à celle des autres enceintes de votre châne.
5. Mode Filtre passer-bas (Filter Mode) - Ce commutateur permet deCHOISIR SI LE FILTRE PASSES est activé ou désactivé (voyez la section sur les raccordements pour les suggestions quant au mode le plus approprié à votre installation).

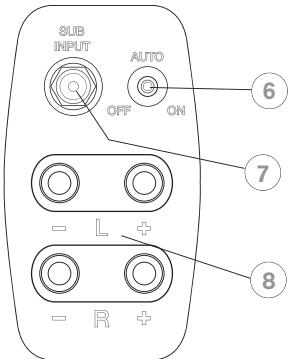

Panneau arrête

1. Mode de puissance (Power Mode) - Ce commutateur peut être placé à « Off», « On » ou « Auto » Si le commutateur est dans la position « Off », l'enceinte d'extrêmes-graves ne sera pas sous tension. Si le commutateur est dans la position « On», elle demeurera constamment sous tension. Enfin, si le commutateur est placé dans la position « Auto», l'enceinte est mise automatiquement sous tension

dès qu'un signal lui est transmis. Elle se mettra automatiquement hors tension quelques minutes après la fin de la transmission du signal.

1. Entrée Sub (Sub In) - Entrée monaurale de type RCA

2. Entrée de niveau haut d' Haut parleurs (High-Level Input) - Connecteurs de type borne 5 voies. Les entrées de niveau haut sont conçues pour les récepteurs ou amplificateurs ne possédant pas de sorties d'extrèmesgraves de type RCA. Si le récepteur utilisé est doté d'une prise de sortie d'extrèmes -graves de type RCA, vous n'aurez pas à utiliser ces bornes d'entrée.

RACCORDEMENT ET UTILISATION DE VOTRE ENCEINTE D'EXTREMESGRAVES MIRAGE

ATTENTION: Coupez le contact sur tous les appeareils de la chaîne avant de raccorder l'enceinte d'extrêmes-graves. Si vous ne prenez pas cette précaution, vous risquez endommager l'amplificateur ou l'enceinte.

Il existe deux可以选择 mutuellesment exclusifs pour faire connecter votre enceinte d'extremes-graves à votre récepteur.

MÉTHODE 1 - Entrées RCA - Pour cinema maison ou applications LFE (effets en basse fréquence).

1. Le panneau arrêté du récepteur devrait normalement comporter une prise simple de type RCA identifiée par la mention « Subwoofer Out » (sortie d'extremes-graves). Au moyen d'un cable de raccordement audio simple de type RCA, reliez cette prise de sortie à la prise d'entrée « Sub In » (#7) de l'enceinte d'extremes-graves. Un cable de raccordement RCA mâle-mâle est requis.
2. Àpès avoir fait la connexion à la prise d'entrée « Sub In » (#7), branchez le cordon d'alimentation de l'enceinte dans une prise de courant. N'utilise pas les prises de courant sur le panneau arrêté du récepteur.
3. Choisissez le Mode de filtrte passée-bas activé ou désactivé ou (# 7). Si vous choisissez le Mode activé, reliez votre enceinte d'extrêmes graves MIRAGE à un récepteur sans gestion des basses fréquences quand vous souhaitez régler manuellement le filtrte passée-bas et le volume ( comme sur une chaîne audio). Avec le Mode désactivé, reliez l'enceinte d'extrêmes-graves à un récepteur avec gestion des basses fréquences (telle que sur un récepteur numérique pour cinema maison). Ce rac-cordement contourne le filtrte passée-bas sur l'enceinte d'extrêmes-graves MIRAGE, permettant à cette commande d'être prise en charge par le récepteur. Le volume devra toujours être réglé au moyen de la commande sur le panneau avant (# 1).
4. Assurez-vous que les amortisseurs de vibration fournis sont installés sont installés sans les prises d'entrée haut niveau de manière à empêcher qu'elles ne vibrent et produit un bruit.
5. Reportez-vous à la section « Finalisation des réglages », ci-dessous.

MÉTHODE 2 - Entres de niveau haut- Pour applications musicales.

1. L'autre méthode de raccordement de l'enceinte à un récepteur met en recourt à une connexion de niveau haut (#8) avec un de hautparleur. Retirez les amortisseurs de vibration installés entre les bornes. Reprez les prises de sortie pour enceintes des canaux avant sur le panneau arriere du récepteur. Branchez une paire de cables de raccordement dans ces prises et reliez-les aux prises d'entrée d'enceinte (#8). Il est d'importance critique que les polarités soient respectées, connectez les sorties positives et négatives des canaux gauche et droit aux entrées positives et négatives des canaux gauche et droit, respectivement. Si les connexions devaient être inversées - positif avec négatif et vice versa - la ↔ronse en basse fréquence sera considérablement affectée.

1. Pour prévenir tout risque de court-circuit, veiliez à ce qu'aucun fil positif ou négatif ne se touche. Àpres avoir fait la connexion, branchez le cordon d'alimentation de l'enceinte dans une prise de courant. N'utilisez pas les prises de courant sur le panneau arrêté du récepteur.
2. Reportez-vous à la section « Finalisation des réglages »

Évitez d'utiliser simultanément les connexions RCA (#7) et de niveau haut (#8), cela endommagera votre enceinte d'extrêmesgraves.

FINALISATION DES RÉGLAGES

1. L'enceinte d'extrêmes-graves est doté d'un interrupteur principal qui doit être commuté avant de pouvoir utiliser l'enceinte. ÀpRES la fin du rodage de l'enceinte, choisissez la position correcte pour le comutateur Mode de puissance (# 6), « On » ou « Auto » selon le type d'appareils de votre chaine. Le choix « Auto » place l'enceinte d'extrêmes-graves dans un mode de détention automatique ; laissera l'extrêmes-graves dans un mode de sensation, qui assure qu'elle se mette en marche sur réception d'un signal pour ensuite, quelques minutes après la fin de la transmission du signal, se mettre hors marche. Dans la position « On », l'enceinte d'extrêmes-graves demeure toujours en fonction. Si la chaine n'est pas pendant une longue période ,il est recommendé de débrancher le cordon d'alimentation de l'enceinte.
2. Ajustez la commande de volume (# 1) sur le panneau avant de votre enceinte d'extremes-graves MIRAGE de sorte que le volume des extremes-graves soit la égal à celui sur vos enceintes avant. Ceci assure une transition douce entre les basses et les hautes féquences.
3. Ajustez la commande du filtre salle-bas (# 3) sur l'enceinte d'extrêmes-graves MIRAGE de sorte que la gamme de féquence du sous-grave se mélange marie bien avec celle des haut-parleurs avant avants (pour l'utilisation avec tous les arrangements recommando pour les réglages sauf avec le mode de filtre salle-bas (désacté)). Si la féquence de coupure est établie à un niveau trop bas, il y aura un écart entre la réponse en féquence des haut-parleurs avant avants et celle des extrêmes-graves; si la féquence de coupure est trop élevé, il y aura un chevauchement de certaines féquences, ce qui donnaera un rendu caverneux. Si de petites enceintes satellites sont utilisées, la féquence de coupure devrait être réglée entre 95Hz et 120Hz ; dans le cas d'enceintes d'étagères, il est recommandé de la régler entre 65Hz et 95Hz ; enfin, avec de grosses enceintes de plancher, réglez la féquence entre 40Hz et 65Hz .
4. Ajustez la commande de phase (# 4) de sorte que les extrimesgraves s'intègrant harmonieusement avec les autres enceintes de votre châne Cette commande, régable à 0 ou 180 degrès assure que les extrimes-graves sont en phase avec la réponse en fréquence des autres enceintes. Un déphasage des extrimes-graves fera en sorte que le rendu dans le grave sera attenué ou semble désynchronisé. Ce réglage sera déterminé par toute position d'écoute, les caractéristiques de cette pièce d'écoute et son interaction avec l'enceinte d'extrimes-graves MIRAGE. Le déphasage d'un haut-parleur signifie que sa membrane se déplace vers l'intérieur quand elle devrait se déplacer vers l'estérieur, comme les autres haut-parleurs dans cette châne, entraînant l'annulation de certaines fréquences. En ajustant la commande de phase, on peut s'assurer que les membranes de tous les hautparleurs se déplacent dans la direction appropriée, en même temps.
5. Il pourrait être nécessaire de repeter les étapes 2, 3 et 4 pour effectuer un reglage fin du rendu de l'enceinte. L'atteinte d'un accord harmonieux entre l'enceinte d'extrêmes-graves et les autres est cruciale pour un rendement optimal de votre chaine.

GARANTIE À L'EXTERIEUR DES ETATS-UNIS ET DU CANADA

Les garanties peuvent tomber sous le régime de législations différentes selon le pays. Pour de plus amples détails sur les conditions de la garantie limitée applicables dans notre pays, informez-vous auprès de votre revendeur local.

GARANTIE AU CANADA ET AUX ETATS-UNIS

Veuillez you reporter au certificat de garantie sur la quatrième de couverture.

L'éclair à extrémité fléchée placé dans un triangle équilatorial est destiné à attirer l'attention de l'utiliser sur la présence d'une « tension potentiellement dangereuse » et non isolée se trouvant dans les limites du coffret de l'appareil dont la puissance est suffisante pour construer un risque important d'électrocution.

Le point d'exclamation placé dans un triangle équilateral sert à attirer l'attention de l'utiliser sur d'importantes instructions relatives au fonctionnement et à l'entretien (dépannage) dans le manuel quizzle nappagne l'appareil.

La société MIRAGE garantit cet apparéil contre toute défectuosité attribuable aux pieces d'origine et à la main-d'oeuvre.

Cette garantie est valide pendant une période de :

1) cinq (5) ans sur la section haut-parleurs ;
2) un (1) an sur la section amplificateur à partir de la date d'achat auprès d'un revendeur MIRAGE agreé; la garantie ne sera honorée que sur presentation d'une piece justificative de la date d'achat. La garantie ne couvre aucun dommage subi pendant le transport ou imputable à un accident, à une utilisation impropre ou abusive, à la négligence, à une modification non autorisée, à la non-observance des instructions décrites dans le manuel de l'utilisateur ou des directives d'entretien, ni aucun dommage subi par suite de réparations non autorisées ou de réclamations fondées sur une mauvaise interprétation des conditions de la présente garantie par le revendeur.

SERVICE SOUS GARANTIE

Dans l'eventualité où une réparation deviendrait nécessaire pendant la période de couverture de la garantie, communiquez avec :

1) le revendeur auprès de qui l'appareil a eté achété,
2) MIRAGE, Klipsch Group Inc. 3502 Woodview Trace, Indianapolis, IN 46268 Tel: [phone]
3) Pour connaître l'adresse de tous nos centres de service, consultez le site Web de MIRAGE à www.miragespeakers.com ou composez le numéro indiqués plus haut. Le propriété de l'appareil est responsable de son emballage et de tous frais d'expédition à un centre de service MIRAGE agréé ou à MIRAGE. La garantie est limitée à la réparation ou au remplacement des apparêils fabriqués et distribués par MIRAGE. Elle ne couvRE aucun dommage indirect ou consécutif de quelque nature que ce soit. Si les conditions accompagnant toute publicité, emballage ou documentation divergent de celles de la présente garantie, les conditions de la présente garantie prévaudront.
