FEC L3N - Cuisinière LISTO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cuisinière gaz
Nombre de foyers	4
Type de four	Four gaz
Allumage	Électrique intégré
Puissance totale	Non précisé
Dimensions (L x P x H)	Non précisé
Matériau de la surface	Acier émaillé
Type de commandes	Manettes rotatives
Sécurité gaz	Thermocouple
Four avec fonction gril	Oui
Capacité du four	Non précisé
Couleur	Blanc
Type d'installation	Pose libre
Consommation gaz	Non précisé
Accessoires fournis	Grille et lèchefrite
Normes de sécurité	Conforme aux normes européennes

FOIRE AUX QUESTIONS - FEC L3N LISTO

Comment installer le LISTO FEC L3N ?

Pour installer le LISTO FEC L3N, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires et de respecter les mesures de sécurité.

Que faire si le LISTO FEC L3N ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant puis rebranchant l'alimentation.

Comment réinitialiser le LISTO FEC L3N ?

Pour réinitialiser le LISTO FEC L3N, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le LISTO FEC L3N fait un bruit anormal, que dois-je faire ?

Si vous entendez un bruit anormal, éteignez immédiatement l'appareil et débranchez-le. Vérifiez s'il y a des objets bloquant les ventilateurs ou d'autres parties mobiles. Si le problème persiste, contactez le service client.

Quel est le poids du LISTO FEC L3N ?

Le poids du LISTO FEC L3N est de 2,5 kg.

Où puis-je trouver des pièces de rechange pour le LISTO FEC L3N ?

Les pièces de rechange pour le LISTO FEC L3N peuvent être commandées auprès de votre revendeur local ou via le site web du fabricant.

Le LISTO FEC L3N est-il garanti ?

Oui, le LISTO FEC L3N est couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Comment nettoyer le LISTO FEC L3N ?

Pour nettoyer le LISTO FEC L3N, éteignez et débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer les surfaces. Évitez d'utiliser des produits chimiques agressifs.

Le LISTO FEC L3N est-il compatible avec d'autres appareils ?

Le LISTO FEC L3N est compatible avec la plupart des appareils électroniques courants, mais vérifiez toujours les spécifications pour vous assurer de la compatibilité.

Comment contacter le support technique pour le LISTO FEC L3N ?

Vous pouvez contacter le support technique via le site web du fabricant ou en appelant le numéro de service client indiqué dans le manuel d'utilisation.

MODE D'EMPLOI FEC L3N LISTO

Notice d'utilisation

Cuisinière gaz

CG6060 L1b

SOMMAIRE

CONSIGNES DE SECURITE 4

Usage prévu 4
Déballage 4
Sécurité des enfants 5
Installation de l'appareil 5
Appareil au gaz 6
Précautions générales d'utilisation de l'appareil 6
Précautions d'utilisation du plan de cuisson 7
Précautions d'utilisation du four 8
Nettoyage 9
Couverage 9
En cas d'incendie 9
Mise au rebut 9

CARACTERISTIQUES TECHNIQUES 10

DESCRIPTION DE L'APPAREIL 10

Vue d'ensemble 10
Description de la table de cuisson 11
Description du bandeau de commande 11

CONSEILS D'UTILISATION 12

UTILISATION DE LA TABLE DE CUISSON 13

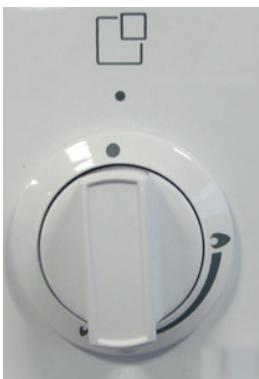

Utilisation des brûleurs 13

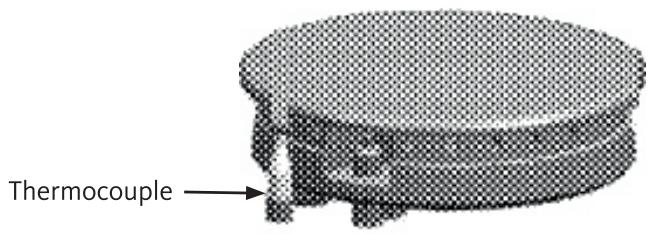

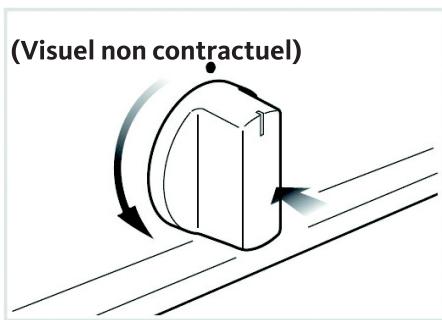

Allumage des brûleurs 13
Choix du brûleur 14

UTILISATION DU FOUR 14

Avant la première utilisation 14
Lèchefrite 15
Utilisation 15
Tableau de cuisson 16

NETTOYAGE ET ENTRETIEN 16

Avant de proceder au nettoyage du four 16
Surfaces extérieures 16

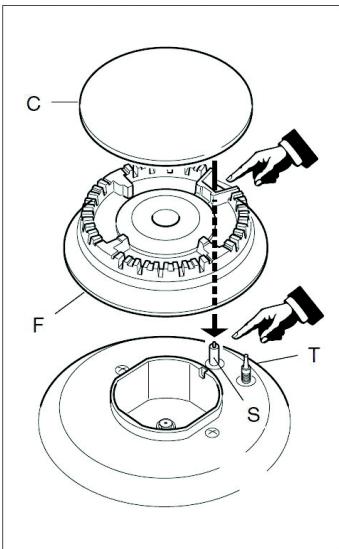

Table de cuisson 17
Bandeau de commande 17
Intérieur du four 17
Grille de cuisson 17

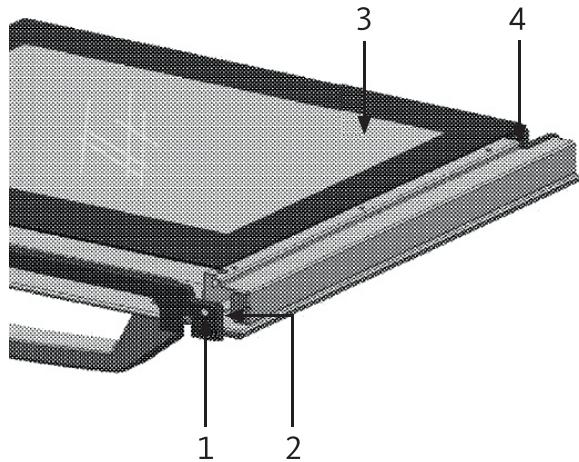

Vitre interieure du four 17
Démontage de la vente 18

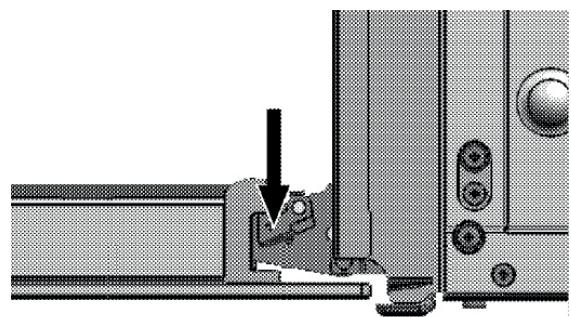

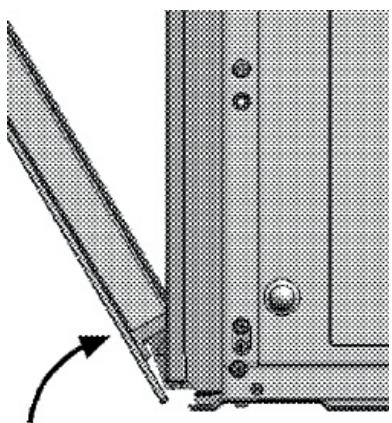

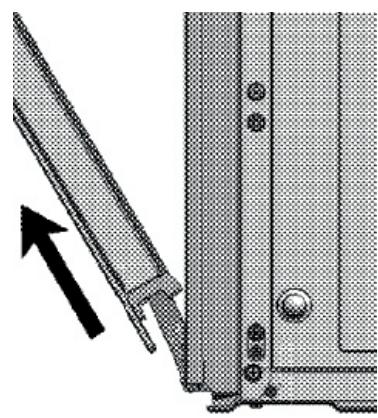

Démontage de la porte 18

CONSEILS A L'INSTALLATEUR 19

Déballage 19
Emplacement 19

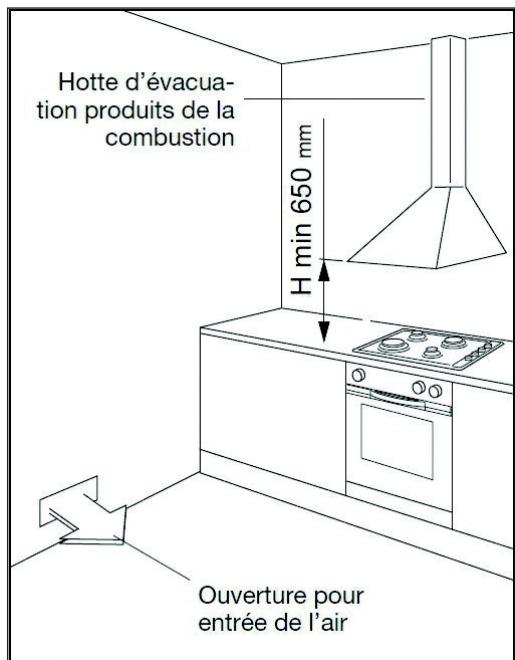

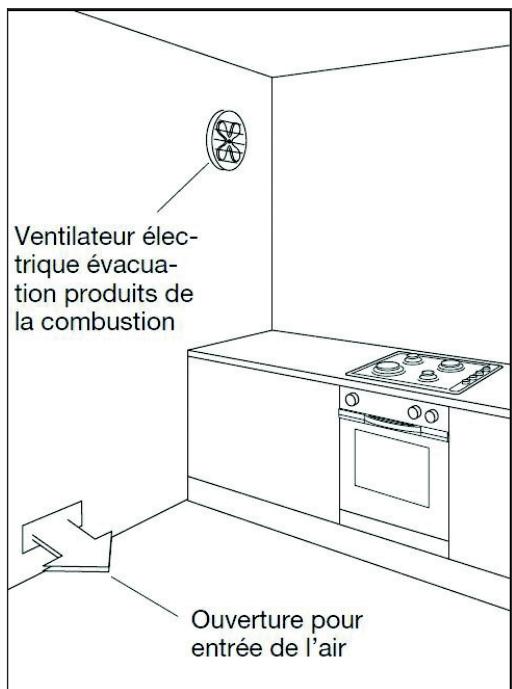

Ventilation du local et évacuation des gaz de combustion 20

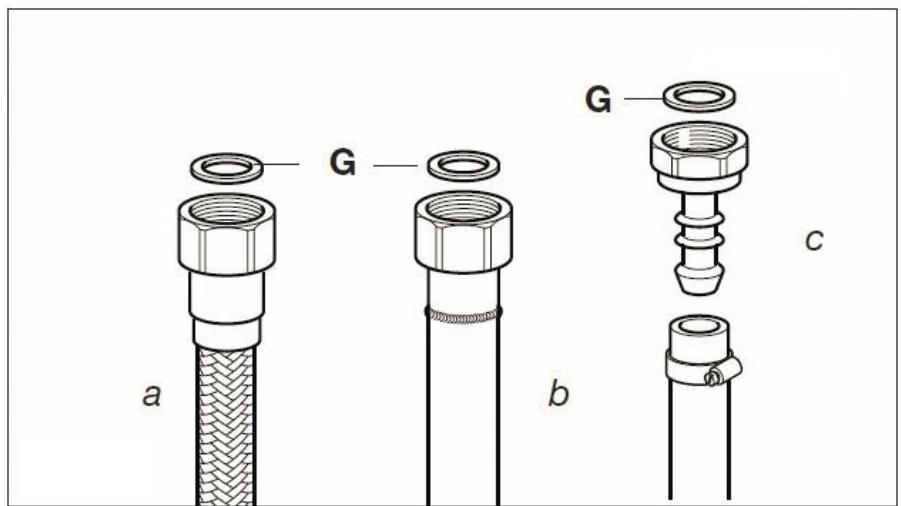

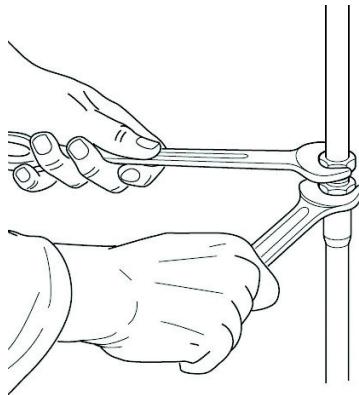

Raccordement au gaz 21

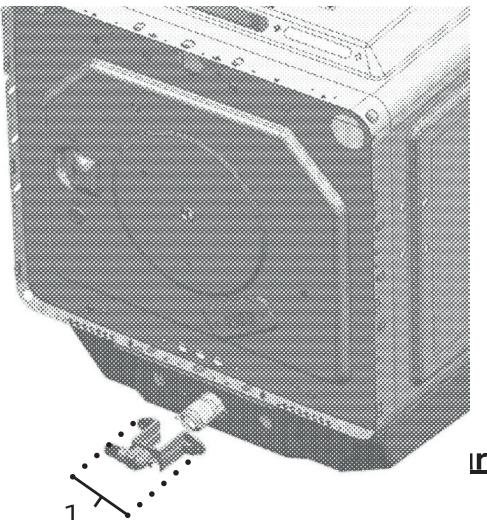

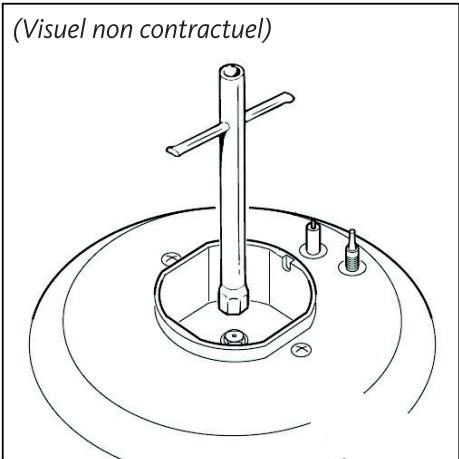

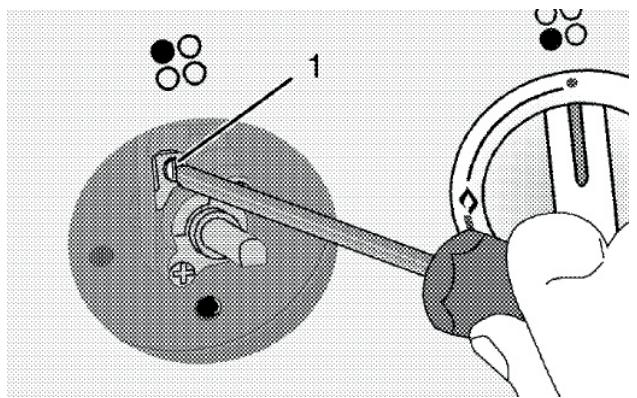

Adaptation des brûleurs aux différents types de gaz 23

CONSIGNES DE SECURITÉ

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR VOUS Y REPORTER ULTÉRIEUREMENT. SI VOUS CÉDEZ L'APPAREIL À DES TIERS, REMETTEZ-LE AVEC SA NOTICE D'UTILISATION.

Pour éviter tout danger, l'installation, les raccordements, la mise en service et la maintenance de votre apparéil doivent être effectués uniquement par un professionnel qualifié, conformément aux normes de sécurité et aux lois en vigueur. Ne tentez pas de réparer l' apparéil vous-même.

USAGE PRÉVU

• N'utilisez pas l'appareil pour chauffer la piece.

• Cet apparéil est uniquement destiné à un usage domestique habituel (préparation des aliments) et en intérieur. Tout autre usage (commercial ou industririel) est exclu. L' apparéil doit être utilisé selon les instructions du manuel.
  Il n'est pas destiné à être utilisé dans :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnementes professionnels ;

• les fermes et l'utilisation par des clients des hôtels, moteliers et autres environnementés à caractère résidentiel ;
• les environnements de type,chambre d'hôtes ;

• la restauration et autres applications similaires hormis la vente au détail.

• Ne pas transformer ou modifier les caractéristiques de l'appareil.

DéBALLAGE

• Avant d'utiliser l'appareil, retirez le film plastique évientuel de protection.
• Retirez toutes les parties de l'emballage.
• Retirez toutes les étiquettes, film protecteurs et autocollants sur les faces de l'appareil, et évientuèlement sur le plan de cuisson.
• Veuillez contrôle soigneusement que la cuisine ne présenteaucun dommage une fois déballée. En cas de dommage, ne l'utilisepas et contactez immédiatement votre revendeur.

SECURITE DES ENFANTS

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprendnent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants, sans surveillance.

• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Assurez-vous qu'ils ne touchent pas les commandes.

• Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue.
• Étant donné que les matériaux d'emballage (nylon, agrafes, polystyrene, etc.) peuvent être dangereux pour les enfants, veuilles les rassembler et les éliminer immédiatement.
• MISE EN GARDE : Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il est recommandé d'éloigner les jeunes enfants.

INSTALLATION DE L'APPAREIL

• Ne jamais exposer votre apparéil aux effets atmosphériques tels que soleil, pluie, neige, etc.
• Si l'appareil est place sous une hotte aspirante, ne jamais mettre celle-ci en fonction sans surveillance, surtout quand vous faites chauffer des matieres grasses.

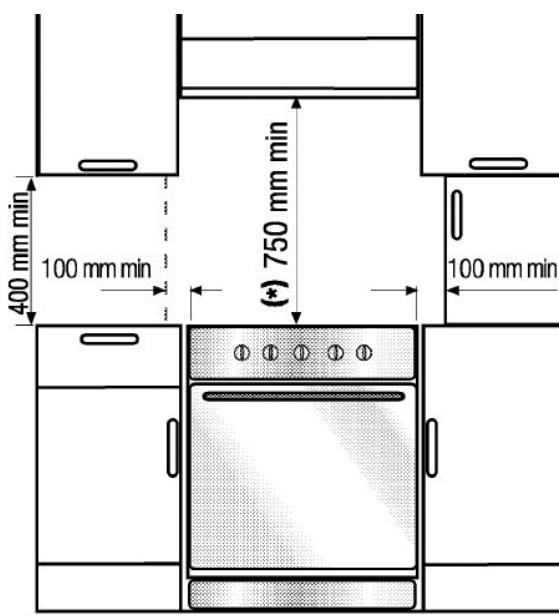

• Veuillez respecter les distances requises pour l'installation de votre apparéil sous la hotte. Rétérrez-vous à la notice d'installation de votre hotte aspirante.
• Vous doivent porter une attention particulière à l'arrête et au-dessus de l'appareil car certaines parties peuvent s'avérer coupantes ou rugueuses et peuvent cause des blessures.

Cuisinière

• Si la cusinière est installée sur un socle, prenez les précautions nécessaires pour que l'appareil ne tombe pas de son socle. Ne

souveez ou ne déplacez jamais la cusinière en tirant sur la poignée de la porte du four.

APPAREIL AU GAZ

• Avant l'installation, assurez-vousqueles conditions dedistribution locale (nature du gaz et pression du gaz) et que le règlage de l'appareil sont compatibles.
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique et dans la notice.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur.
• ATTENTION : cet apparéil doit être installé dans un local pourvu d'une ventilation continue, conformément aux normes en vigueur.
• ATTENTION: L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veillez à assurer une bonne aération du local : maintenez les orifices d'aération naturelle ouverts ou installez une hotte d'aspiration équipée d'un conduit d'évacuation.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire comme par exemple l'ouverture d'une fenêtre, ou une aération plus efficace comme l'augmentation de la puissance d'aspiration mécanique s'il y en a une.

PRECAUTIONS GENÉRALES D'UTILISATION DE L'APPAREIL

• Si vous constatiez un défaut de fonctionnement, arrêtez l'appareil et coupez l'alimentation électrique et/ou fermez le robinet d'arrivée de gaz ou le robinet de la bonbonne.
• Ne laisses pas l'appareil sans surveillance lors de la cuisson.
• N'oubliez pas que cet apparéil, ses parties accessibles et les casseroles utilisées deviennent très chauds et dangereux, tantpendant le fonctionnement que pendant le temps nécessaire au refroidissement après l'extinction. Risques de brûlures.
• Il est recommandé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.
• Il convient de veiller à ne pas toucher les éléments chauffants.

• Ne laissez pas de matières inflammables pres de l'appareil lorsqu'il fonctionne.

• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.

• Ne jamais faire sécher de torchons, éponges ou autres accessoires similaires sur l'appareil ou sur sa poignée
• Si vous utilisez d'autres appareils électriques à proximité de l'appareil, veillez à ce que le cable d'alimentation de ces appareils électriques ne soit pas en contact avec la table de cuisson chaude ou ne se trouve pas coincide dans la porte chaude du four.

Cuisinière

• Ne jamais rien poser sur la porte du four ou le tiroir lorsqu'ils sont ouverts. Vous risqueriez de déséquilibrer la cusinière ou de casser certaines parties.

Gaz

• Lorsque l'appareil n'est pas utilisé, débranchez-le de la prise de courant et fermez le robinet général d'arrivée du gaz.
• Àprous avoir utilisé l'appareil, vérifie que les manettes soient sur la position de fermeture et fermez le robinet d'arrivée de gaz ou le robinet de la bonbonne.

PRECAUTIONS D'UTILISATION DU PLAN DE CUISSON

• La table de cuisson ne doit pas servir de support ou de plan de travail.
• Ne posez pas ou ne laisses pas de recipients vides sur la table de cuisson.
• MISE EN GARDE : Risque d'incendie : ne pas entreprises d'objets sur les surfaces de cuisson.
• Ne placezaucun object métalliqueautre que les réciplints dechauffe.En cas d'enclenchement intempestif ou de chaleur résiduelle,celui-ci risquerait selon le matériel du chauffer,defondre ou de commencer à brûler.
• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• N'utilisez jamais la table de cuisson à vide (sans récipient dessus).

• MISE EN GARDE : Laisser cuire des alimentents sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.

• Faites attention aux poignées des casseroles. Dissezez-les de façon à prévenir les chutes eventuelles.

• Ne portez pas de vêtements ou accessoires amples lorsque les foyers sont allumés : les frais de textiles peuvent être la cause de graves blessures.
• N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
• NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Plan de cuisson gaz

• Veillez à ne pas toucher les grilles et les brûleurs quand vous utilisez la table de cuisson. Ces zones sont extrémement chaudes et peuvent provoquer des brûlures graves.

PRECAUTIONS D'UTILISATION DU FOUR

• En cours de fonctionnement, l'appareil devient chaud. Veuillez ne pas toucher les éléments chauffants à l'intérieur du four.
• A l'ouverture de la porte de l'appareil, veillez à vousmettre en retrait et prenez garde à la vapeur très chaude émanant du four.
• Utilisez toujours des gants de cuisine spécifique adaptés pour introduire ou retarder votre plat de cuisson du four.
• Ne posez enaucun cas des feuilles d'aluminium dans le four. Ne posez pas de plaque à pâtisserie ni de l'échéfrite sur la sole du four. Cela pourrait rayer l'émail, voire entrainer une surchauffe en cours de fonctionnement et provoquer un éclatement de l'émail.
• Lors d'une cuisson au bain marie, de légers écoulements d'eau peuvent avoir lieu le long des joints de porte. Ceci est normal et est dû à la différence de température entre la température de la piece et celle à l'intérieur du four. Pour équiper l'intérieur du four, reférez-vous à la section « Utilisation des accessoires du four »
• Lorsque le grill fonctionne, la porte du four doit rester fermée.
• Si vous four dispose d'un ventilateur dont la protection peut être retiree pour le nettoyage, le four doit etre mis hors tension avant de retarder la protection et cette derniere doit etre remise en place conformement aux instructions après le nettoyage.

NETTOYAGE

Assurez-vous que les boutons de commande soient sur la position « 0 » (Arrêt) lorsque l'appareil n'est pas utilisé et avant de procéder au nettoyage ou à l'entretien.
- N'utilisez jamais de nettoyeur à vapeur pour nettoyer l'appareil.

COUVERCLE

• ATTENTION : les couvercles en verre peuvent éclater lorsqu'ils sont chauffés. Éteindre tous les brûleurs avant de fermer le couvercle.
• Ne pas faire fonctionner le plan de cuisson lorsque le couvercle est fermé.

EN CAS D'INCENDIE

• En cas d'incendie, fermez le robinet général d'arrivée du gaz et/ ou coupez le courant; ne jetez jamais d'eau sur l'huile en flamme ou en train de frire.

MISE AU REBUT

Si l'on decide de ne plus utiliser cet apparéil, avant de l'éliminer, il est recommendé de le rendre inopérant comme prévu par les bois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui pourraient constituer un danger pour les enfants (couper le cordon d'alimentation au ras de la cusinière).

Ces instructions ne sont valables que pour le pays de destination spécifique dans le paragraphe « Caracteristique techniques ».

CARACTERISTIQUES TECHNIQUES

Catégorie de produit à gaz		Il 2E+3+ FR
Modèle		CG6060 L1b
Type / Pression de gaz		Gaz naturel Lacq G 20/20 mbar
Puisance totale		10,4 kW
Type / Pression de conversion au gaz (en option)		Gaz naturel Groningue G 25/25 mbar Butane G 30/28-30 mbar Propane 31/37 mbar
Dimensions (H x L x P)		85 x 60 x 60 cm
Table de cuisson	Brûleur arrêté gauche Puisance	Brûleur normal 2,0 kW
	Brûleur avant gauche Puisance	Brûleur rapide 2,9 kW
	Brûleur avant droit Puisance	Brûleur auxiliaire 1,0 kW
	Brûleur arrêté droit Puisance	Brûleur normal 2,0 kW
Four	Type de four	Four à gaz
	Volume utile	65 litres
	Puisance	2,5 kW
	Accessoires fournis	1 grille, 1 l'echefrite

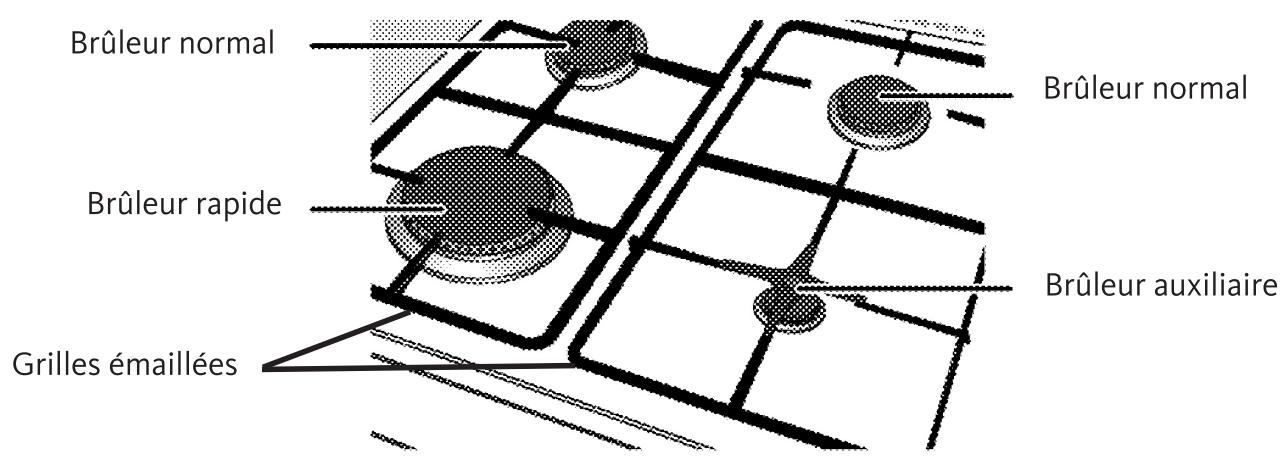

DESCRIPTION DE L'APPAREIL

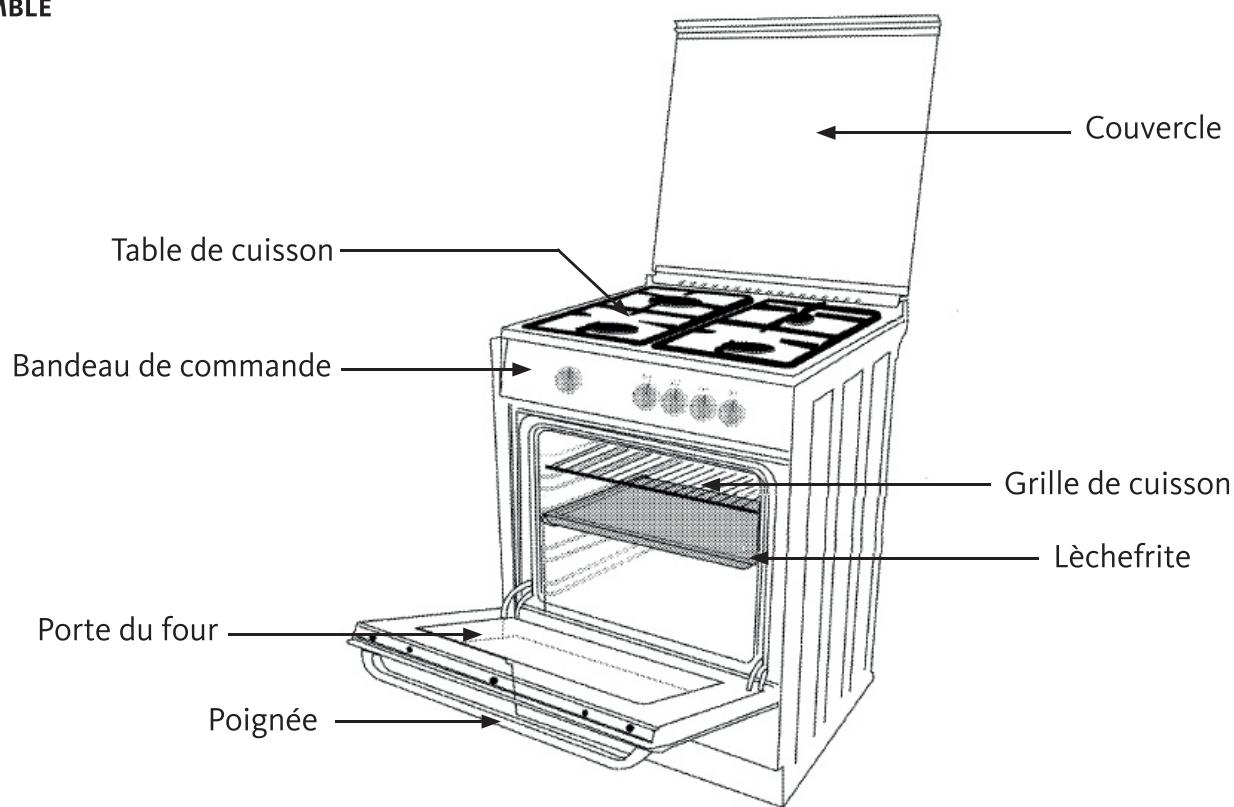

VUE D'ENSEMBLE

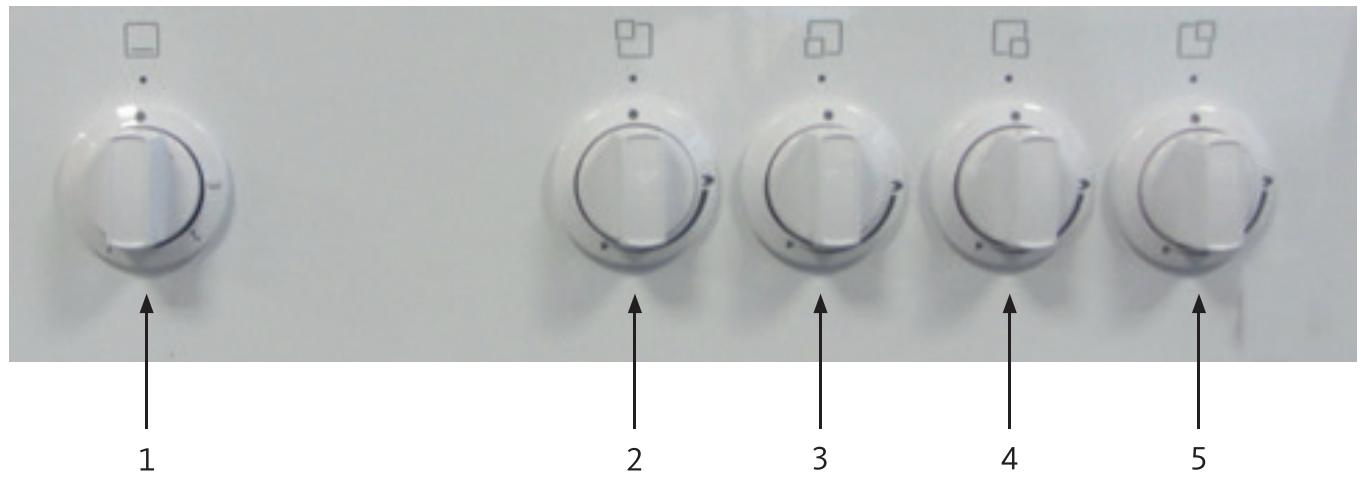

DESCRIPTION DU BANDEAU DE COMMANDE

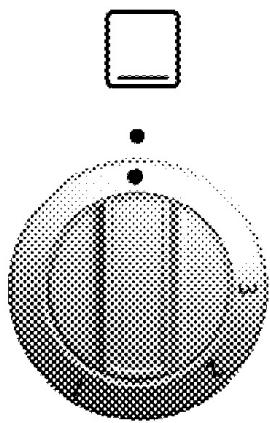

1. Commande du four (thermostat)
2. Commande du brûleur normal arrêté gauche
3. Commande du brûleur rapide avant gauche
4. Commande du brûleur auxiliaire avant droit
5. Commande du brûleur normal arrêté droit

CONSEILS D'UTILISATION

TABLE DE CUISSON

• Cuire de préférence avec un couvercle. Cela permet d'économiser de l'énergie.
  Avant de faire frire des alimentes, sechez-les toujours avant de les tremper dans l'huile chaude.
  Assurez-vous que les alimentes surgelés soient bien décongelez avant de les faire frire.
• Ne couvrez pas le écipient lorsque vous faites chauffer de l'huile.
• Dispossez les poêles et casseroles de manière à ce que leur poignée ne se trouve pas au-dessus de la table de cuisson afin d'éviter de faire chauffer les poignées.
• Ne placez pas de recipients instables et pouvant se renoverser facilement sur la table de cuisson.
• Utilisez des recipients de cuisine de taille appropriée (reportez-vous à la section « Choix du brûleur »). N'utilisez pas de recipients trop grands, et veuilles à ce qu'ils ne dépassent pas de la table de cuisson.
• Placez les reçipients et casseroles de manière à ce qu'ils soient centrés sur le foyer de cuisson.
• Ne placez pas de recipients et de casseroles vides sur les foyer qui sont allumés. Ils pourraient'être abîmés.
• Ne faites pas chauffer les foyer en l'absence de récipient au risque d'endommager l'appareil.
• Arrêtez les foyers une fois la cuisson terminée.
• Placez une quantité de nourriture appropriée dans les casseroles et réciplents utilisés,)ceci afin d'eviter tout débordement.
• Ne posez pas les couvercles de vos poëles et casseroles directement sur les foyers de cisson.
• Soulevez les casseroles et recipiens pour les déplacer d'un foyer à un autre. Ne les faites pas glisser sur la table de cuisson.
• Prenez garde lorsque vous utilisez des boissons alcoolisiées dans vos plats. L'alcool s'évapore à températures élevées et peut provoquer un incendie étant donné qu'il peut s'enflammer lorsqu'il entre en contact avec des surfaces chaudes.

ATTENTION!

La surface de la cusinière peut-être très chaude. Risque de brûlure!
- Ne posez pas de因为他们 en plastique ou en aluminium sur la surface de cuisson lorsqu'elle est encore chaude.

FOUR

Les conseils suivants vous permettront d'utiliser votre four de façon écologique et d'économiser ainsi de l'énergie :

Lorsque you cuisine, lancez un prechauffage si cela est conseilé dans la description de la recette.
N'ouvre pas la porte du four trop souvent pendant la cuisson.
- Faites cuire plusieurs plats simultanément dans le four lorsque vous le pouvez. La grille de cuisson peut containir jusqu'à 2 plats de cuisson.
- Faites cuire plusieurs plats successivement. Le four sera déjà à température.
- Décongelez les plats surgelés avant de les faire cuire.
- Ne pas faire chauffer de boîtes de conserve s et de bocaux en verre clos dans le four. La pression qui s'accumulerait dans le bocal pourrait le faire éclater.

CONSEILS POUR LA PATISSERIE

Utilisez des plats en métal antiadhérent adaptés, des ustensiles en aluminium ou des moules en silicone résistant à la chaleur.
Utilisez l'espace de la grille au moins.
- Placez le moule de cuisson au milieu de la grille de cuisson.
- Sélectionnez le niveau de la grille sur les gradins avant d'allumer le four. Ne changez pas la position de la grille lorsque le four est chaud.
- Gardez la porte du four fermée.

CONSEILS POUR LA RÔTISSEIRE

• Assaisonnez les poulets entiers, les dindes et les gros morceaux de viande avec du jus de citron et du poivre noir avant la cuisson augmentera la performance de cuisson.
  La vande rotie met 15 à 30 minutes de plus à cuire avec des os par rapport à un roti équivalent sans os.
• Chaque centimètre d'épaisseur de viande requiert environ 4 à 5 minutes de temps de cuisson.
  Laissez la viande reposer dans le four pendant environ 10 minutes après le temps de cuisson. Le jus se répartira sur l'ensemble de la viande et ne coulera pas à sa découpe.
  Le poisson doit etre place au milieu du four ou plus bas dans un plat résistant au feu.

UTILISATION DE LA TABLE DE CUISSON

UTILISATION DES BRULEURS

Les symboles suivants se trouvent sur la collerette autour de chaque bouton :

Robinet fermé: aucune arrivée de gaz

Grande flamme : puissance maximum

Petite flamme : puissance minimum

Les symboles sérigraphiés au-dessus des boutons indiquent la correspondance entre la manette et le brûleur :

Brûleur arrêté gauche

Brûleur avant gauche

(Visuel non contractuel)

Brûleur arrêté droit

Brûleur avant droit

ALLUMAGE DES BRULEURS

1. Appuyez sur la manette du brûleur et maintenez-la enfonnée.

2. Tournez la manette vers la gauche et placez-la sur la position

1. Allumez le brûleur à l'aide d'un allume-gaz ou d'une allumette.

Note: Si le brûleur s'eteint après avoir relâché la manette et le bouton d'allumage, repêtez toute l'opération.

1. Réglez la flamme de façon à obtenir l'intensité désirée. Toutes les positions de fonctionnement doivent être choisies entre le maximum et le minimum et jamais entre le maximum et le point de fermetre.

2. Pour arrêter le brûleur, tournez le bouton vers la droite et placez-le sur la position ● .

Le débit maximum sert à faire bouillir des liquides rapidement; le débit réduit permet de faire réchauffer un plat lentement ou deMAINTER la température d'ébullition.

N'allumez pas le bruleur si le chapeau n'est pas correctement positionné.

Au cas où le brûleur ne s'allume pas ou si la flamme n'est pas homogène et régulière, éteignez l'appareil en remettant la manette sur la position ● et contactez le service après-vente de votre magasin.

• Les brûleurs sont munis d'un système de thermocouple qui interrompt automatiquement l'arrivée du gaz si un brûleur s'éteint inopinément ou en cas de débordement de liquide sur les brûleurs. Pour rétablier le fonctionnement, remettez le bouton sur la position et recommencez les opérations d'allumage.

ATTENTION! Le dispositif d'allumage ne peut pas etre actionné pendant plus de 15 secondes. Si, après ce laps de temps, le bruleur ne s'est pas encore allumé ou qu'il s'est eint accidentellement, patientez une minute avant de recommencer l'opération.

CHOIX DU BRULEUR

Le diamètre du fond de la casserole doit correspondre au diamètre du brûleur.
- La flamme de ce dernier ne doit jamais sortir du diamètre du fond de la casserole (voir schéma ci-contre).
Utilisez toujours des casseroles à fond plat (et pas à fond convexe ou concave).

Diamètre des casseroles
Brûleurs	Diamètre minimum	Diamètre maximum
Arrière gauche (normal)	18	20
Avant gauche (rapide)	22	24
Arrière droit (normal)	18	20
Avant droit (auxiliaire)	12	18

UTILISATION DU FOUR

AVANT LA PREMIÈRE UTILISATION

1. Avant la première utilisation, retirez tous les emballages et accessoires situés à l'intérieur et à l'extérieur du four.
2. Lavez tous les accessoires à l'eau chaude savonneuse, rincez-les à l'eau claire, puis séchez-les soignement à l'aide d'un chiffon doux. N'utilise pas de détergent abrasif, de poudre/creme de nettoyage ou d'objets tranchants!
3. Faites fonctionner le four à la température maximale pendant 30 minutes environ (reportez-vous à la section suivante) afin d'éliminer les résidus gras et les résines de fabrication qui peuvent cause de mauvaises odeurs pendant la cuisson. Aérez la piecependant l'opération.
4. Lorsque cette opération est terminée, éteignez le four. Celui-ci est prêt à effectuer la première cuisson.

Note : Il se peut qu'une odeur et de la fumée se dégagent au cours de la première utilisation. Ceci est normal.

ATTENTION! Les surfaces peuvent devenir très chaudes. Risque de brûlure! Ne touche pas les surfaces chaudes de l'appareil et utilisez des gants. Tenez les enfants à l'écart du four.

LECHEFRITE

• Elle peut servir de plaque à pâtisserie pour la cuisson des petits jours, des meringues, des choux à la crème, etc.
• Elle sert également à recueillir le jus et lesGRAisses des grillades en mode gril. Inserezla au premier niveau en partant du bas.
  Il est conseilé de verser un fond d'eau dans la lèchefte pour contribuer à atténuer les fumées et facilitier son nettoyage après refroidissement.

ATTENTION! La lèchefrite ne doit enaucun cas être posée directement sur la sole du four (risque de surchauffe et de déterioration de l'email).

UTILISATION

ATTENTION! En cours de fonctionnement, les parties accessibles du four peuvent devenir très chaudes. Saisissez uniquement la poignée. Ne laissez pas les enfants s'approcher de l'appareil.

1. Ouvrez la portedu four.
2. Insérez la grille de cuisson au niveau souhaité sur les gradins latéraux. La grille de cuisson peut être positionnée sur 5 niveaux. Elle sert à poser les plats ou les autres recipients pour la cuisson. Notre plat doit être centré sur la grille et le poids ne doit pas dépasser 4 kg.
3. Enforcez la manette du thermostat du four et tournez-la vers la droite.
4. Allumez le gaz à l'aide d'une allumette.
5. Tournez la manette du thermostat jusqu'à la position souhaïée.

Niveau de gaz	1	2	3
Température	170°C	280°C	300°C

1. Pour arrêté le gaz, tournez le bouton de commande jusqu'à la position ● .

ATTENTION : Vérifiez que l'appareil est étéint après chaque'utilisation.

ATTENTION: Cet apparéil doit être utilisé à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage de la piece.

ATTENTION! Risque de déflagration en cas de gaz non consumé. N'allumez pas le gaz pendant plus de 15 secondes. Si le four ne s'allume toujours pas après 15 secondes, arrêtez l'opération et patientez au moins 1 minute avant de recommencer.

TABLEAU DE CUISSON

• Ces informations sont données à titre indicatif. Les temps de cuisson peuvent varier selon les quantités, l'épaissur des alimentés, vos préférences de cuisson, etc.
  Il est recommandé d'utiliser des plats appropriés pour la cuisson au four et de modifier la température pendant la cuisson si nécessaire.
• Placez les plats sur du papier sulfurisé pour éviter les écoulements sur la base du four et garder le four propre.

Aliments	Préchauffage*	Niveau de gradins**	Position du bouton	Temps de cuisson***
Tarte	10 min	4	1	20-40 min
Tourte	10 min	4	1	20-40 min
Petits gâteaux	10 min	2	1	30-40 min
Cookies	10 min	4	1	25-35 min
Pâtisserie	10 min	4	1	40-60 min
Gâteau	10 min	4	1	40-50 min
Biscuits	10 min	4	1	25-35 min
Rôti de boeuf	10 min	3	1	80-120 min par 450 g + 30 min
Agneau rôti	10 min	3	1	600-100 min par 450 g + 30 min
Dinde	10 min	4-5	2	50-60 min par 450 g + 30 min
Volaille	10 min	3	1	60-80 min par 450 g + 25 min
Ragoût	10 min	3	1	90-120 min
Poisson	10 min	4	1	35-45 min
Macaronis	10 min	4	1	30-40 min

• En position 2 de la manette de commande
  ** Niveau de gradins indiqués en partant du bas
  *** En fonction de la quantité

NETTOYAGE ET ENTRETIEN

Il est recommandé de nettoyer l'appareil après chaque utilisation. Il vous sera ainsi possible d'oter plus facilement les résidus de nourriture eventuels et d'éviter qu'ils ne brûlent lors de l'utilisation suivante.

AVANT DE PROCÉDER AU NETTOYAGE DU FOUR

Assurez-vous que toutes les commandes de la table de cuisson et/ou du four soient sur les positions ●.
- Laissez la table de cuisson (les grilles et les brûleurs) et/ou le four refroidir complètement pour éviter les risques de brûlures.
N'utilisez pas d'appareil de nettoyage à pression ou à vapeur.
- Les manettes ne doivent être retirees qu'occasionnellement pour un nettoyage approfondi.

SURFACES EXTERIEURES

• Les surfaces extérieures peintes doivent être nettoyées avec une éponge douce et un produit nettoyant doux (type liquide vaisselle).
  Rincez à l'eau claire et séchez soigneusement à l'aide d'un chiffon doux.
• N'utilisez pas de produits détergents abrasifs ni déponges à récurer pour le nettoyage afin de ne pas endommager le revêtement.

TABLE DE CUISSON

• Nettoyez régulièrement la table de cuisson lorsque nécessaire.
• La surface sur laquelle du liquide qui aurait eventuellement débordé des casseroles doit immédiatement être nettoyée avec une éponge humide additionné de liquide vaisselle, puis séchée avec un chiffon doux.
• Les brûleurs se compose de deux pieces: chapeau (C) et couronne (F) (voir figure ci-contre). Nettoyer régulièrement les brûleurs à gaz. Les flames doivent être bleues et brûler de manière uniforme. Ils peuvent être retirees et lavés avec une éponge humide et du liquide vaisselle. ÀpRES le nettoyage, séchez-les soignement et remontez-les parfaitement dans leur logement.
  Assurez-vous que la bougie d'allumage (S) soit toujours propre. Nettoyez le thermocouple (T) de façon à permettre son bon fonctionnement. La bougie d'allumage et le thermocouple doivent être nettoyés delicatement. Nettoyez-les à l'aide d'une éponge humide et laissez sécher à l'air libre avant de réutiliser la table de cuisson.
• Nettoyez les grilles en émail avec une éponge humide et du liquide vaisselle, puis séchez-les soigneusement.

BANDEAU DE COMMANDE

• Nettoyez le bandeau et les manettes de commande avec une éponge humide et essuyez-les.
• ATTENTION: Ne retirez pas les boutons de commande au risque d'endommager l'appareil.

INTÉRIEUR DU FOUR

• Les parois de votre four sont émailliées. Pour les nettoyer, retirez la grille de cuisson puis utilisez une éponge douce et de l'eau chaude additionné de liquide vaisselle. Rincez à l'eau claire et séchez à l'aide d'un chiffon doux.
• N'utilise jamais de produits de nettoyage abrasifs, d'objets tranchants, de grattoirs métalliques, etc. au risque d'endommager le four.
• Ne placez jamais de papier aluminium le long des parois et veiliez à ne pas griffer les parois en insérant et en retardant la grille de cuisson au risque d'endommager le revêtement.

GRILLE DE CUISSON

• Nettoyez la grille de cuisson métallique à l'aide d'une éponge douce additionnée de liquide vaisselle.
  Rincez à l'eau claire puis séchez à l'aide d'un chiffon doux.

VITRE INTÉRIEURE DU FOUR

Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four cots intérieur et extérieur. Rincez à l'eau claire et séchez avec un chiffon doux et sec.
- Faites attention de ne pas cogner la vitre contre des surfaces ou des objets ; ceci pourrait fissurer ou casser la vitre.
- Ne pas utiliser de produits d'entretien très abrasifs ou de gratoir métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entrainer l'éclatement du verre.

Pour un nettoyage facilité, vous pouvez-retirer la vitre interieure du four :

1. Ouvrez complètement la porte du four.
2. Retirez la vis (1) à l'aide d'un tournevis.
3. Retirez le profil (2) puis tirez la vitre (3) pour la sortir des fentes en plastique (4).
4. Pour remonter la vitre, remettez le panneau vitré en place dans les fentes en plastique puis revissez le profil.

IMPORTANT! Assurez-vous que le profil de la vitre est correctement et solidement en place et que la vitre est bloquée par ce profil.

DÉMONTAGE DE LA PORTE

Vous pouvez démonter la porte du four pour un nettoyage approfondi (si nécessaire).

Procedez comme suit :

1. Ouvrez complètement la porte.

2. Basculez les crochets de chaque charnière latérale à l'aide d'un tournevis à tête plate.

3. Refermez la porte à moinsie.

4. Tirez la porte vers le haut pour la libérer des charnières.

5. Posez la porte sur une surface plane et stable.

6. Pour remonter la porte, effectuez la procédure inverse.

ATTENTION! Procedez toujours lentement et avec soin afin d'eviter tout risque de blessure.

IMPORTANT!

L'installation de la cuisine doit être réalisée par des TECHNICIENS QUALIFIES.
- L'installation gaz doit être exclusivement effectuée conformément aux prescriptions locales en vigueur et aux instructions du fabricant.
Toutes les interventions doivent etre effectuees, lorsqu'elle est debranché.
- Les parois des meubles voisins et des murs doivent être en mesure de supporter une température de 75^ supérieure à la température ambiente. Si la cusinière est installée pres d'un meuble qui est plus haut que le dessus du plan de travail de la cusinière, un espace d'au moins 200mm doit être aménagé entre le côte de la cusinière et le meuble.
- La surface arrêté du four devient chaudependant l'utilisation. Al'linstallation, vérifie que le raccordement de gaz n'est pas en contact avec la surface arrêté, cela pourrait endommager les connexions.

DéBALLAGE

• Placez la cusinière le plus pres possible de l'endetroit où elle sera installée.
• Retirez tous les matériaux d'emballage et installez la cusinière dans un endroit sec et aéré, éloigné des matières inflammables ( comme les rideaux, etc.).
• Ne laissez pas les éléments d'emballage (plastiques, cartons) à la portée des enfants et des animaux domestiques.

EMPLACEMENT

Pour une installation correcte de votre cusinière, tenez compte des recommendations suivantes et des distances minimales indiquées sur la figure ci-dessous pour éviter tout problème ou toute situation dangereuse.

Avant l'installation :

• Pour veiller à ce qu'une distance libre soit conservée sous l'appareil, nous vous recommendons de monter l'appareil sur une base solide et de veiller à ce que ses pieds ne transpercent pas le tapis, la moquette ou tout autre revêtement de sol.
  L'appareil doit etre placedirectement au sol. Il ne doit pas etre placé sur une base ou un socle.
• N'installez pas l'appareil à proximé d'un réfrigérateur ou congélateur. La chaleur émise par l'appareil pourrait entraîner une augmentation de la consommation énergétique des appareils de refroidissement.
  La porte et la poignée du four ne doit pas etre utilisées pour soulever l'appareil. Risque de dommage!

Positionnement :

• La cusinière peut être placee pres d'un autre meuble, mais veiliez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cusinière (voir schéma ci contre).
• La distance entre les parois laterales de la cuisine et les murs ou les autres meubles doit être d'au moins 65 mm.
• La distance en hauteur séparant la cusinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm.
• La distance entre l'arrière de l'appareil et le mur arrêté doit être d'au moins 200 mm.

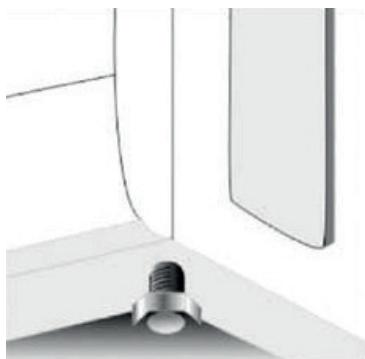

Mise à niveau :

Pour un fonctionnement correct, la cusinière doit être mise à niveau. Pour cela, ajustez les pieds régibles en les vissant ou les dévissant, comme indiqué sur la figure ci-contre. La cusinière doit absolument être positionnée à l'horizontal.

(Visuel non contractuel)

VENTILATION DU LOCAL ET ÉVACUATION DES GAZ DE COMBUSTION

ATTENTION!

• L'installateur doit se référer aux lois en vigueur pour ce qui est de la ventilation et l'évacuation des produits de la combustion.
• L'appareil doit être installé dans des locaux correctement aérés, conformément aux lois en vigueur.

• La pierce ou est installé l'appareil à gaz doit avoir une arrivée d'air nécessaire à la combustion des gaz.
• L'apport d'air doit s'effectuer directement depuis une ou plusieurs ouvertures pratiquées au niveau des murs extérieurs, ayant une section libre d'au moins 100cm^2 au total.
• Les ouvertures devraient etre positionnées à proximate du sol et, de préference, du cote opsoé par rapport à l'évacuation des produits de la combustion. Elles doivent etre construites de façon à ne pas pouvoir etre bouchées, tant de l'intérieur que de l'extérieur.
• Lorsqu'il n'est pas possible de pratiquer les ouvertures nécessaires, l'air peut provenir d'une piece adjacente, avec ventilation appropriée, à condition qu'il ne s'agisse pas d'une chambre à coucher ou d'une piece dangereuse.
• Dans ce cas, la porte de la cuisine doit permettre le passage de l'air.
• S'il se trouve au-dessus de la table de cuisson un meuble suspendu ou une hotte, maintenez entre la table et le meuble ou la hotte une distance minimale de 650~mm .

Evacuation des gaz de combustion:

• Les produits de la combustion doivent être evacués au moyen d'une hotte reliée directement à un tuyau de cheminée ou directement à l'extérieur.
• Dans le cas où il ne serait pas possible d'inverter un ventilateur électric quome sur l'un des murs externes ou sur la fenetre de la piece. Ce ventilateur électric doit avoir un débit garantissant un renouvellement de l'air de la cuisine d'au moins 3 à 5 fois son volume.

RACCORDEMENT AU GAZ

IMPORTANT!

• Les parois du mobilier adjacent à la cusinière doivent être obligatoirement en matière résistante à la chaleur.
• Avant l'installation, s'assurer que le réseau de distribution local (type de gaz et pression) et les caractéristiques de l'appareil sont compatibles.
• Les caractéristiques et les conditions de réglage sont indiquées sur la plaque signalétique de l'appareil.

Installation:

• Le raccordement au gaz doit être exécuté par un technicien spécialisé qui respects la normes locales en vigueur.
  Assurer une ventilation adaptée au milieu d'installation de la cusinière, conformément aux normes en vigueur, afin de garantir un fonctionnement correct de l'appareil ; raccorder la cusinière à la bonbonne ou à la conduite de gaz en respectant les normes en vigueur.

Raccordement au gaz pour la France : CAT II 2E+3+:

Les gaz utilisés normalement peuvent être groupés, selon leurs caractéristiques, en deux familles :

• Gaz liquefés : Gaz Butane (G30) et Gaz Propane (G31)
  Gaz naturel Lacq (G20)
• Gaz naturel Groningue (G25).

L'appareil est fourni pret à fonctionner suivant le gaz indiqué sur la plaque signalétique.

Il peut être parfois nécessaire de passer de l'utilisation d'un gaz à un autre.

Quel que soit le type de gaz pour lequel l'appareil est reglé, on doit procéder comme suit :

• Raccordement au gaz.
• Remplacement des injecteurs de la table.
• Réglage du début réduit des brûleurs de la table.

Ces opérations doivent être executées soigneusement comme suit :

Le raccordement s'effectue a l'arriere de l'appareil, de façon a ce que le tuyau ne passse jamais derriere l'appareil.
L'extrémité de raccordement non utilisée doit être fermée au moyen du bouchon et de son joint d'étanchéité.

Gaz distribué par canalisation fixe, réseau gaz naturel :

AVERTISSEMENT : Le raccordement avec un tuyau couple est formellement interdit !

Les raccordements possibles sont :

• Raccordement à l'aide d'un tuyau rigide à embout mécanique vissable (filetage type G1/2) avec interposition d'un joint spécifique gaz fourni (G) (si celui-ci n'est pas intégré d'origine au flexible).
• Raccordement par tuyau flexible ou tube flexible avec armature métallique suivant les normes en vigueur. Le tuyau flexible doit être conforme à la norme NF D 36 121, NF D 36 103 ou NF D 36 100.

Un contrôle de tous les éléments de raccordement sera obligatoirement effectué en fin d'opération de branchement.

Un déteneur-de-clencheur conforme à la norme NF D 36 303 peut tener lieu de robinet de commande. Ce dernier permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé.

Les raccordements possibles sont :

• Raccordement à l'aide d'un tuyau rigide à embout mécanique vissable (filetage type G1/2) avec interposition d'un joint spécifique gaz fourni (G) (si celui-ci n'est pas intégré d'origine au flexible).
• Raccordement par tuyay flexible (a) ou tube flexible (b) avec armature métallique suivant les normes en vigueur. Le tuyau flexible doit être conforme à la norme NF D 36 125 ou X D 36 112.
• Raccordement sur une installation existante: un tuyau couple équipé de ses colliers de serrage conforme à la norme XP D 36 110 peut être utilisé. Dans ce cas, il est nécessaire de monter préalablement sur le raccord coude de la table l'about (c), sans oublier d'interposer le joint spécifique gaz entre la tétine et le raccord.

Note: En France, utilisez un tube ou un tuyau flexible portant l'estampille NF GAZ.

ATTENTION!

L'usage d'un tuyau couple est interdirit au propane.
Stockez tous les bouteilles propane a l'extérieur de l'habitation, sous abri.
- ÀpRES l'opération de raccordement au gaz, contrôlez l'étanchéité de tous les raccords avec de l'eau et du savon ou une solution moussante spécifique de type « Mille Bulles ». Ne jamais utiliser de flammes pour vérifier les fuites de gaz!
- Les tubes couples ou tuyaux flexibles doivent pouvoir être vérifiés sur toute leur longueur et doivent être replacés avant leur date limite d'utilisation (marquée sur le tuyau), et avoir une longueur de 2 mètres maximum.

IMPORTANT: Le joint G est l'élement de garantie de l'étanchéité du branchement au gaz. Il est conseillé de le replacer lorsqu'il présente la moindre déformation ou imperfection.

Il est notamment recommandé :

Le branchement avec des tubes métalliques rigides ne doit pas provoquer de sollicitations à la rampe.
- Que le tuyau couple ne soit àaucun moment en contact avec des parties dont la température dépasse de plus de 70^ la température ambiente.
- Que le tuyauouple ne soit pas mis en contact avec des bords coupants ou des arrêtes vives.
- Que le tuyau ne soit pas soumis à des efforts de traction ou de torsion et ne soit pas coincide ou écrasé.
- Que le tuyau puisse être examiné facilement sur toute sa longueur pour contrôleur son bon état.
- De remplacer automatiquement le tube, après un maximum de 3 ans.
- Que le robinet de la bonbonne ou de la conduite gaz se trouvant à proximé de l'appareil soit fermé chaque fois que la cusinière n'est pas utilisé.

IMPORTANT: Pour remplacer l'about, il est nécessaire d'utiliser 2 clefs (figure ci-contre).

Note : Vous pouvez vous procurer l'about (c) auprès de votre service après-ventes dans le cas où il ne serait pas fourni.

ADAPTATION DES BRULEURS AUX DIFFÉRENTS TYPES DE GAZ

S'il s'avere nécessaire d'adapter la table à un gaz différént de celui prévu à l'origine, remplacez les injecteurs.

Le montage des injecteurs de remplacement doit être fait en consultant les tableaux de correspondances ci-après. Les injecteurs sont repérés par leur diamètre, exprime en centièmes de millimetre.

Cat:II2E+3+

Position du brûleur	Injecteur arrière gauche	Injecteur avant gauche	Injecteur avant droit	Injecteur arrièreroit	Injecteur four
Type/pression de gaz
G 20/20 mbar	103	115	72	103	115
G25/25 mbar	103	115	72	103	115
G 30/28-30 mbar	72	87	50	72	73
G 31/37 mbar	72	87	50	72	73

Remplacement des injecteurs de la table de cuisson :

ATTENTION! Risque d'explosion. Avant de procéder au remplacement des injecteurs, l'appareil doit être débranché du réseau de distribution du gaz.

1. ōtez les brûleurs (couronnés et chapeaux).
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm.
3. Remplacez les injecteurs par des modèles appropriés au gaz à utiliser (voir tableau des injecteurs ci-dessus).
4. Remontez l'ensemble en plaçant correctement chaque brûleur sur son support.
5. Vérifiez le branchement de tous les raccords.

ATTENTION! ÀpRES avoir effectué les modifications précédentes, le technicien devra les signaler en remplaçant la plaquette existante par une nouvelle reportant le nouveau réglage effectué. Cette plaurette se trouve dans le sachet des injecteurs de rechange.

Réglage du début des brûleurs de la table de cuisson :

1. ÀpRES avoir remplace les injecteurs, allumez le bruleur et tournez la manette vers la position de début minimum.
2. Œtez la manette du robinet.
3. Pour le G20 et le G25, serrez la vis de réglage du ralenti à fond à l'aide d'un petit tournevis, puis procédez au réglage en desserrant delicatement la vis jusqu'à l'obtention d'un ralenti correct : la flamme doit être d'une hauteur minimum d'environ 2 mm.
4. Pour le G30 et G31, la vis doit être serrée au maximum.
5. Contrôlez qu'en passant rapidement de la position de maximum à la position de minimum la flamme ne s'éteint pas.

La hauteur normale d'une flamme doit etre de 6-7 mm.

Remplacement de l'injecteur du four :

ATTENTION! Risque d'explosion. Avant de procéder au remplacement de l'injecteur, l'appareil doit être débranché du réseau de distribution du gaz.

1. A l'aide d'un tournevis, retirez les vis de la plaque de protection se trouvant à l'arrête de la cuisineière.
2. Retirez les 2 vis de fixation (1) du support de l'injecteur comme indiqué dans la figure ci-contre, puis otez l'injecteur.

3. Fixez un nouvel injecteur à l'aide des 2 vis de fixation (1), puis remontez la plaque de protection à l'arrête de la cuisinière.

4. Àpès avoir remplaced l'injecteur du four, allumez le brûleur et tournez le bouton vers la position de débit maximum.

5. Fermez la porte du four et attendez 10 à 15 minutes jusqu'à ce que le four soit prét au réglage.
6. Tournez ensuite le bouton vers la position de début minimum.
7. Otez la manette du robinet.
8. Pour le G20 et le G25, serrez la vis de réglage du ralenti à fond à l'aide d'un petit tournevis, puis procédez au réglage en desserrant délicatement la vis jusqu'à l'obtention d'un ralenti correct : la flamme doit être d'une hauteur minimum d'environ 2 mm.

Pour le G30 et G31, la vis doit être serreré au maximum.

1. Contrôlez qu'en passant rapidement de la position de maximum à la position de minimum la flamme ne s'éteint pas.

Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserves tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par chaque moyen que ce soit, sera jugée et considérée comme une contrefaison.

Ce symbole apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (décheterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

Conditions de garantie :

Ce produit est garantie contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit. La durée de garantie est specifiée sur la facture d'achat.

Faites un geste ecocitoyen. Recyclez ce produit en fin de vie.

Sourcing & Creation

21, avenue de l'Harmonie

F-59650 VILLENEUVE D'ASCQ Cedex

Fabrique en Turquie

Art. 148003

Réf. CG6060 L1b
