FTXM50M - Climatiseur mural DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mural
Marque	DAIKIN
Modèle	FTXM50M
Réfrigérant	R32 (GWP = 675)
Alimentation électrique	230 V, 50 Hz
Modes de fonctionnement	AUTO, RAFRAÎCHISSEMENT, CHALEUR, DÉSHUMIDIFICATION, VENTILATEUR
Plage de température (rafraîchissement)	Intérieur : 18-32 °C, extérieur : -10-46 °C
Plage de température (chauffage)	Intérieur : 10-30 °C, extérieur : -15-24 °C
Capteur intelligent	CEIL INTELLIGENT : détection de mouvement, activation du mode économie d'énergie après 20 minutes d'absence
Purification de l'air	Flash Streamer + filtre désodorisant à apatite de titane (élimination des allergènes, virus, bactéries)
Minuterie hebdomadaire	Jusqu'à 4 programmations par jour (marche/arrêt + température) et 28 par semaine
Mode PUISSANT	Rafraîchissement ou chauffage rapide pendant 20 minutes
Mode ÉCONO	Limite la consommation électrique maximale pour éviter le déclenchement du disjoncteur
Mode silencieux extérieur	BRUIT RÉDUIT DE L'UNITÉ EXTÉRIEURE : réduit le niveau sonore de l'unité extérieure
Courant d'air confortable	Oriente automatiquement le flux d'air vers le haut en rafraîchissement et vers le bas en chauffage
Télécommande	Avec écran LCD, portée d'environ 7 mètres
Nettoyage filtre à air	Toutes les 2 semaines (aspirateur ou eau)
Nettoyage filtre désodorisant	Tous les 6 mois (aspiration) ; remplacement recommandé tous les 3 ans
Panneau avant	Amovible pour nettoyage (essuyage avec chiffon doux humide)
Sécurité	Disjoncteur de perte de terre requis ; mise à la terre obligatoire ; ne pas utiliser de gaz inflammables à proximité
Diagnostic	Affichage des codes d'erreur sur la télécommande (maintenir Cancel 5 secondes)

FOIRE AUX QUESTIONS - FTXM50M DAIKIN

Comment régler la minuterie d'arrêt ?

Vérifiez que l'horloge est réglée. Appuyez sur OFF, réglez l'heure avec les touches ▲/▼, puis appuyez à nouveau sur OFF pour confirmer. Le témoin de la minuterie s'allume en jaune.

Comment nettoyer les filtres à air ?

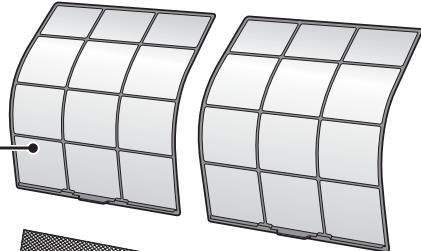

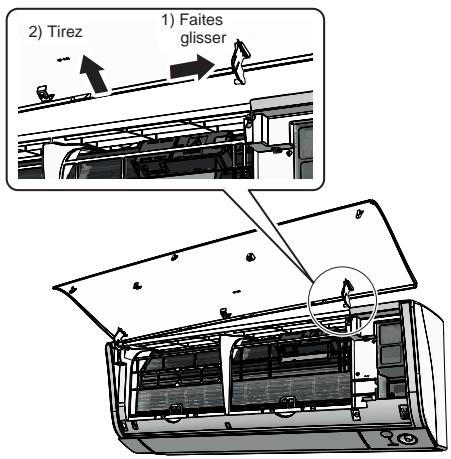

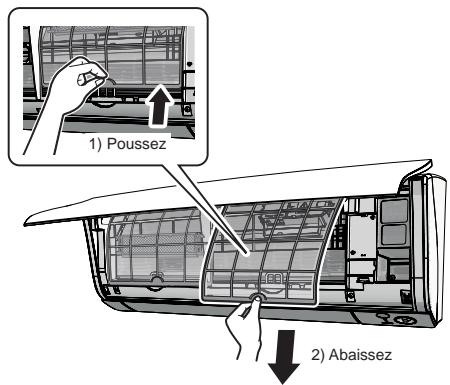

Ouvrez le panneau avant, retirez les filtres à air en poussant la languette vers le haut. Nettoyez-les avec un aspirateur ou à l'eau tiède (détergent neutre si très sale). Séchez à l'ombre et replacez-les. Opération à effectuer toutes les 2 semaines.

Qu'est-ce que la fonction Flash Streamer ?

C'est un système de purification de l'air par décharge de streamer qui génère des électrons à haut pouvoir oxydant pour éliminer les odeurs, virus, bactéries et allergènes. Il fonctionne avec le filtre désodorisant à apatite de titane.

Comment utiliser le mode CEIL INTELLIGENT ?

Appuyez sur Comfort/Sensor pour sélectionner l'icône 'S'. Le capteur détecte les mouvements humains : si personne n'est détecté pendant 20 min, le mode économie d'énergie ajuste la température de ±2°C. Vous pouvez l'associer au mode Courant d'air confortable.

Que faire si le climatiseur ne fonctionne pas ?

Vérifiez que le disjoncteur est activé et que la minuterie n'est pas programmée. Si le témoin de fonctionnement clignote, les filtres sont peut-être obstrués ou l'entrée/sortie d'air est bloquée. Nettoyez les filtres et retirez les obstacles. Si le problème persiste, contactez un professionnel.

Comment ajuster la direction du flux d'air ?

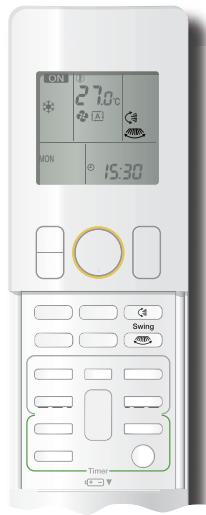

Utilisez la télécommande : appuyez sur la touche ▲/▼ pour le réglage vertical (volets) et sur ◄/► pour le réglage horizontal. Vous pouvez activer l'oscillation automatique ou le flux d'air 3D en appuyant simultanément sur les deux touches.

Comment activer le mode PUISSANT ?

En cours de fonctionnement, appuyez sur la touche PUISSANT. Le mode fonctionne pendant 20 minutes pour un rafraîchissement ou chauffage rapide. Le débit d'air est maximal et la capacité de l'unité extérieure est augmentée. Il reprend ensuite les réglages précédents.

Comment programmer la minuterie hebdomadaire ?

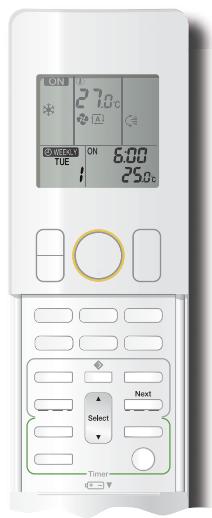

Appuyez sur WEEKLY. Sélectionnez le jour et le numéro de réservation. Choisissez ON ou OFF, réglez l'heure (par pas de 10 min) et la température (pour ON). Validez avec NEXT. Vous pouvez copier un jour sur d'autres jours avec le mode de copie.

Comment réduire le bruit de l'unité extérieure ?

Appuyez sur Econo/Quiet et sélectionnez l'icône correspondant au mode BRUIT RÉDUIT DE L'UNITÉ EXTÉRIEURE. Cela réduit la fréquence et la vitesse du ventilateur extérieur. Utile la nuit pour ne pas gêner les voisins. Disponible en modes Rafraîchissement, Chaleur et Auto.

Que signifient les codes d'erreur sur la télécommande ?

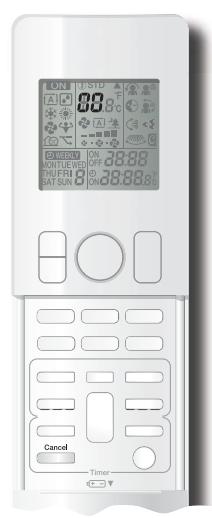

Maintenez la touche Cancel enfoncée 5 secondes : '00' s'affiche. Appuyez plusieurs fois sur Cancel jusqu'à un bip continu. Le code changera (ex: UA = erreur d'association, U0 = manque de réfrigérant, A1 = panne CCI intérieure). Consultez la notice pour la signification complète.

MODE D'EMPLOI FTXM50M DAIKIN

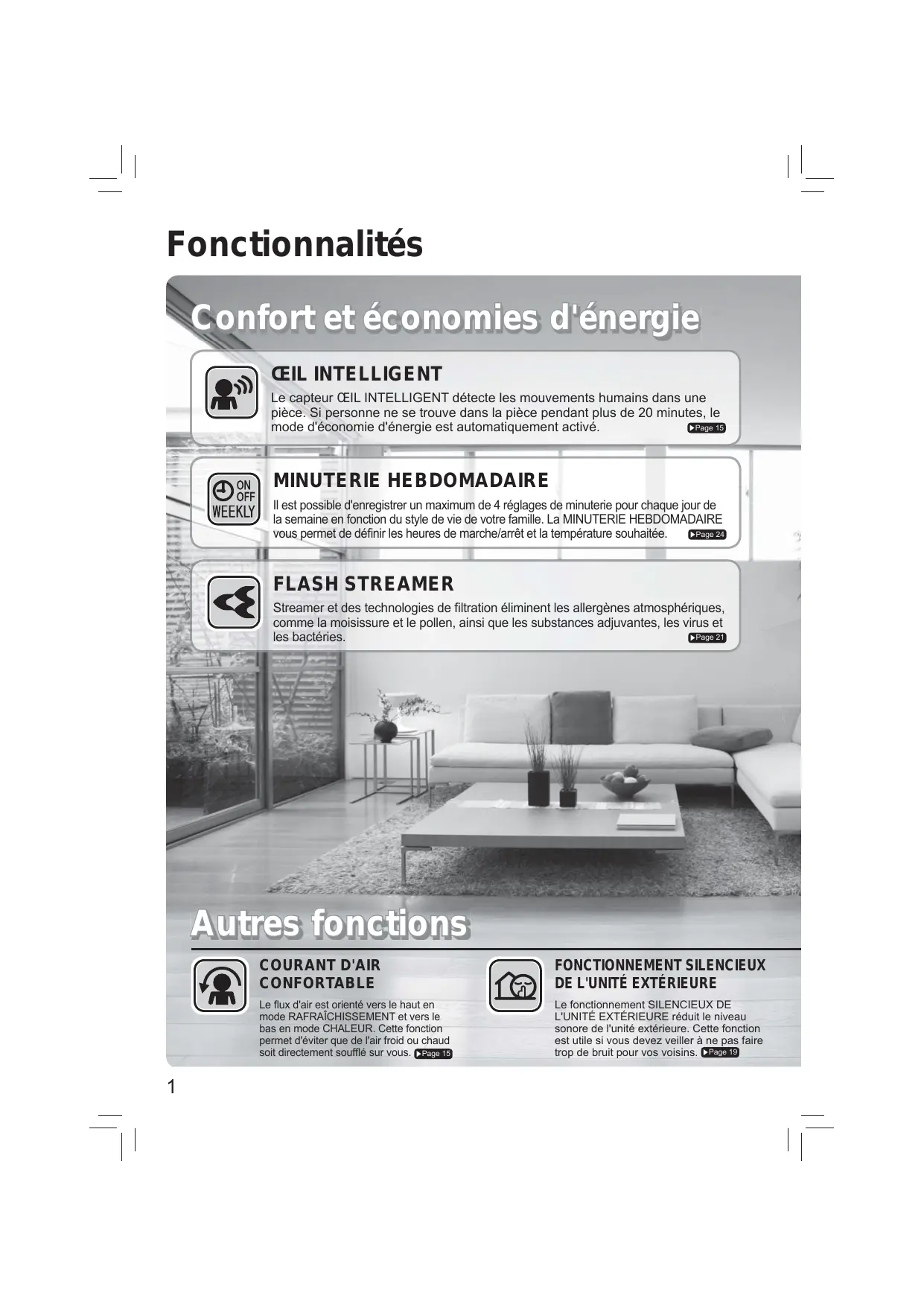

OEIL intelligent

Le capteur CEIL INTELLIGENT détecte les mouvements humains dans une piece. Si personne ne se trouve dans la piece pendant plus de 20 minutes, le mode d'économie d'énergie est automatiquement activé.

Page 15

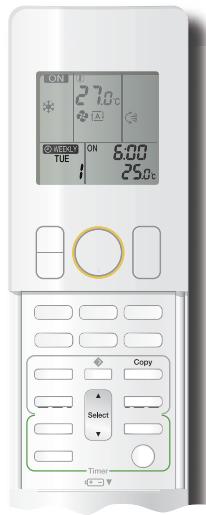

Minuterie hebdomadaire

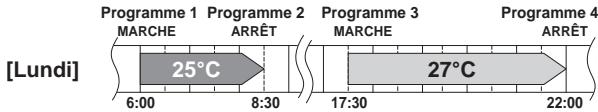

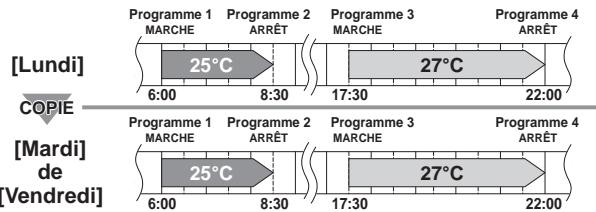

Il est possible d'enregistrer un maximum de 4 règles de minuterie pour chaque jour de la semaine en fonction du style de vie de votre famille. La MINUTERIE HEBDOMADAIRE vous permet de définir les heures de marche/arrêt et la température souhaitée.

Streamer et des technologies de filtration éliminent les allergènes atmosphériques, comme la moisissure et le pollen, ainsi que les substances adjuvantes, les virus et les bactéries.

Autres fonctions

Le flux d'air est orienté vers le haut en mode RAFRAICHISSEMENT et vers le bas en mode CHALEUR. Cette fonction permet d'éviter que de l'air froid ou chaud ne soit directement soufflé sur vous. Page 15

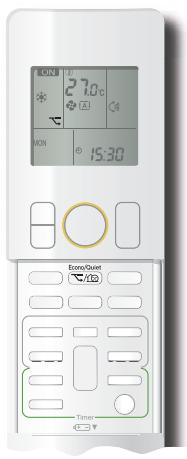

Fonctionnement silencieux de l'unite extérieure

Le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE réduit le niveau sonore de l'unité extérieure. Cette fonction est utile si vous ne veux à ne pas faire trop de bruit pour vos voisins. Page 19

Table des matières

Précautions de sécurité 3

Nom des composants 5

Préparation avant utilisation 9

Fonctionnement

Modes AUTO • DESHUMIDIFICATION • RAFRAICHISSEMENT • CHALEUR • VENTILATEUR 11

Réglage du sens du flux d'air et du débit d'air 13

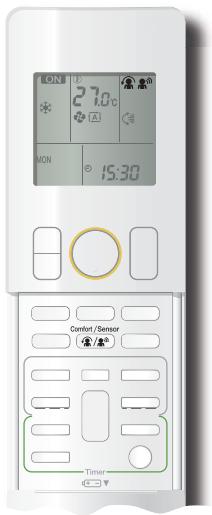

Fonctionnement en mode COURANT D'AIR CONFORTABLE / CEIL INTELLIGENT 15

Mode PUISSANT 18

Modes ÉCONO/BRUIT RÉDuit DE L'UNITÉ EXTERIEURE 19

Fonctionnement du mode PURIFICATION DE L'AIR FLASH STREAMER 21

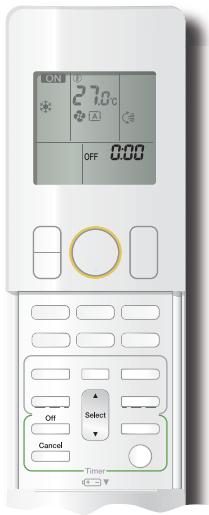

Mode minuterie d'arrêt. 22

Mode MINUTERIE DE MARCHE....23

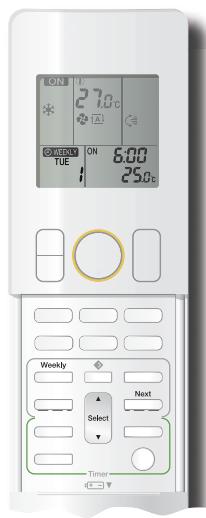

Mode MINUTERIE HEBDOMADAIRE 24

Remarque concernant le système multiple... 30

Entretien

Entretien et nettoyage 32

Dépannage

Dépannage 37

Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

Précautions de sécurité

Lisez attentivement les consignes du présent manuel avant d'utiliser l'unité.

Cet appareil est rempli de R32.

• Conservez le présent manuel dans un lieu où l'utilisateur peut facilement le trouver.
• Lisez attentivement les consignes du présent manuel avant d'utiliser l'unité.
• Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou formés, dans des ateliers, dans l'industrie légère et dans les exploitations agricoles, ou par des non spécialistes, dans un cadre commercial ou domestique.
• Le niveau de pression acoustique est inférieur à 70 dB (A).
• Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions.

Avertissement

Si ces instructions ne sont pas correctement respectées, cela peut entraîner des blessures ou la mort.

Attention

Si ces instructions ne sont pas correctement respectées, cela peut entraîner des dommages matériels ou des blessures pouvant être sérieuses en fonction des circonstances.

Ne tentez jamais cela.

Veillez à respecter les instructions.

Veillez à procéder à la mise à la terre.

• Après l'avoir lu, gardez ce manuel à un endroit pratique pour pouvoir le consulter chaque fois que cela sera nécessaire. Si l'équipement est remis à un nouvel utilisateur, veillez également à lui remettre le manuel.

Avertissement

• L'appareil ne doit pas être stocké dans un local dans lequel des sources d'allumage sont en permanence générées (par exemple: flammes nues, appareil à gaz ou chauffage électrique en fonctionnement). Pour éviter les incendies, les explosions et les blessures, n'utilisez pas l'unité lorsque des gaz nocifs (inflammables ou corrosifs, par exemple) sont détectés à proximité de l'unité.
• Soyez conscient que l'exposition directe prolongée à l'air froid ou chaud du climatiseur, ou à de l'air trop froid ou trop chaud peut être néfaste à votre condition physique et à votre santé.
• Ne placez pas d'objets, y compris des tiges, les doigts, etc., dans l'entrée ou la sortie d'air. Des dysfonctionnements ou des dommages au niveau du produit ou des blessures peuvent résulter du contact avec les lames à haute vitesse du ventilateur du climatiseur.
• Ne tentez pas de réparer, de démonter, de réinstaller ou de modifier le climatiseur vous-même, cela peut entraîner des fuites d'eau, des décharges électriques ou des incendies. N'utilisez pas de vaporisateurs inflammables à proximité du climatiseur, faute de quoi cela pourrait déclencher un incendie.
• N'utilisez pas de réfrigérant autre que celui indiqué sur l'unité extérieure (R32) pour l'installation, le déplacement ou la réparation. L'utilisation d'autres réfrigérants pourrait perturber le fonctionnement ou endommager l'unité et provoquer des blessures corporelles.
• Pour éviter les chocs électriques, n'utilisez pas l'unité avec les mains humides.
• Ne lavez pas le climatiseur à l'eau car cela peut entraîner des chocs électriques ou un incendie.
• Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'unité. Cela peut entraîner des décharges électriques ou un incendie.

• Faites attention au feu en cas de fuite de réfrigérant. Si le climatiseur ne fonctionne pas correctement, c'est-à-dire s'il ne produit pas d'air frais ou chaud, cela peut être une fuite de réfrigérant. Consultez votre revendeur pour de l'assistance. Le réfrigérant contenu dans le climatiseur est sûr et normalement, il ne fait pas.

Toutefois, en cas de fuite, tout contact avec un brûlé, un chauffe ou une cuisinière peut entrainer la génération de gaz toxiques. Cesser d'utiliser le climatiseur jusqu'à ce qu'une personne qualifiée ait confirmé que la fuite a été réparée.

• Ne tentez pas d'installer ou de réparer le climatisateur vous-même. Une malfaçon peut causer des fuites d'eau, des électrocutions ou incendie. Veuillez contacter votre représentant local ou un personnel qualifié pour tout travail d'installation et de maintenance.
• En cas d'anomalie de fonctionnement du climatiseur (dégage une odeur de brûlé, etc.), coupez l'alimentation électrique de l'unité et contactez votre revendeur local. Si le fonctionnement est maintenu dans de telles circonstances, cela peut entraîner une panne, des décharges électriques ou un danger d'incendie.
• Veiller à installer un disjoncteur de perte de terre. Ne pas installer un disjoncteur de perte de terre peut entraîner des décharges électriques ou un incendie.

• Veillez à mettre l'unité à la terre. Ne mettez pas l'unité à la terre sur une conduite utilisatrice, un pararoudre ou la terre d'un téléphone. Une mise à la terre incorrecte peut provoquer des décharges électriques.

Attention

N'exposez pas les plantes ou les animaux directement au flux d'air de l'unité car cela peut provoquer des effets néfastes. - Ne placez pas d'appareils produisant des flammes nues dans des endroits exposés au flux d'air de l'unité, cela pouvant diminuer la combustion du brûleur. - Ne bloquez pas les entrées ou les sorties d'air. Un écoulement d'air diminué peut entraîner une performance insuffisante ou des problèmes. - Vous ne devez pas vous asseoir sur l'unité extérieure, placer des objets sur l'unité ou tirer l'unité. Cela pourrait entraîner des accidents, tels que des chutes ou des basculements avec, pour conséquences, des blessures, des anomalies de fonctionnement ou des dommages du produit. - Ne placez pas d'objets sensibles à l'humidité directement en-dessous des unités intérieures ou extérieures. Sous certaines conditions, la condensation sur l'unité principale ou sur les tuyaux de réfrigérant, la crasse du filtre à air ou un blocage de l'évacuation peuvent entraîner un écoulement, entraînant l'encrassement ou la panne de l'objet concerné. - À partir d'une longue utilisation, vérifiez le support de l'unité et sa fixation pour voir s'ils ne sont pas endommagés. S'ils sont endommagés, l'unité peut tomber et occasionner des blessures. Pour éviter les blessures, ne touchez pas l'entrée d'air ou les ailettes en aluminium de l'unité intérieure ou extérieure. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'ils soient supervisés ou qu'ils aient été formés à utiliser cet appareil en toute sécurité et qu'ils comprennent les dangers inhérents. - Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. - Les unités intérieure et extérieure ne doivent subir aucun impact pour éviter de les endommager. - Ne placez pas de produits inflammables tels que les atomiseurs à moins de 1 m de la sortie d'air. Les atomiseurs peuvent exploser sous l'effet de l'air chaud de l'unité intermédiaire ou extérieure. - Veillez à ce que vos animaux domestiques ne s'approchent pas du climatiseur. Cela peut entraîner des décharges électriques ou un incendie. - Ne lavez pas le climatiseur à l'eau car cela peut entraîner des chocs électriques ou un incendie. - Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'unité. Cela peut entraîner des décharges électriques ou un incendie.

• Pour éviter l'épuisement de l'oxygène, veillez à ce que la pièce soit bien ventilée si des équipements tels qu'un brûleur sont utilisés avec le climatiseur. Avant de procéder au nettoyage, arrêtez l'unité, désactivez le disjoncteur ou débranchez le cordon d'alimentation. Sinon, il y a un risque de choc électrique et de blessure.
• Raccordez uniquement le climatiseur au circuit d'alimentation indiqué. Les alimentations autres que celle indiquée peuvent entraîner des décharges électriques, une surchauffe ou des incendies.
• Placez le flexible de purge de sorte à garantir une vidange régulière. Une vidange incorrecte peut mouiller le bâtiment, les meubles, etc.
• Ne placez pas d'objets à proximité directe de l'unité extérieure et ne laissez pas les feuilles ou d'autres débris s'accumuler autour de l'unité. Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pièces électriques.
• Ne placez pas d'objets autour de l'unité intérieure. Cela peut avoir des effets négatifs sur les performances, la qualité du produit et la durée de vie du climatiseur.

Site d'installation.

■ Consultez le revendeur pour installer le climatiseur dans les environnements suivants:

• lieux dont l'environnement est huileux ou exposés à la vapeur ou à la suie
• environnements sales tels que les zones côtières
• lieux exposés au sulfure, tels que les sources chaudes
• lieux où la neige peut obstruer l'unité extérieure

Veillez à respecter les instructions suivantes.

L'unité intérieure est placée à au moins 1 m d'une télévision ou d'un poste de radio (l'unité risque de causer des interférences avec l'image ou le son). - Le drainage de l'unité extérieure doit être effectué dans un lieu bien drainé.

Pensez à la gène que le bruit peut occasionner pour vos voisins.

Sélectionnez un lieu comme indiqué ci-dessous pour l'installation:

• Un lieu suffisamment solide pour soutenir le poids de l'unité et qui n'accentue pas les bruits ou les vibrations générées par le fonctionnement.
• Un lieu ou l'air évacué par l'unité extérieure ou les bruits généres par le fonctionnement ne généré pas vos voisins.

Travaux électriques et déplacement du système.

• Pour l'alimentation électrique, veillez à utiliser un circuit d'alimentation distinct, spécifique au climatiseur. Le déplacement du climatiseur nécessite des connaissances et des compétences spécifiques. Veuillez contacter le revendeur s'il est nécessaire de déplacer le climatiseur.

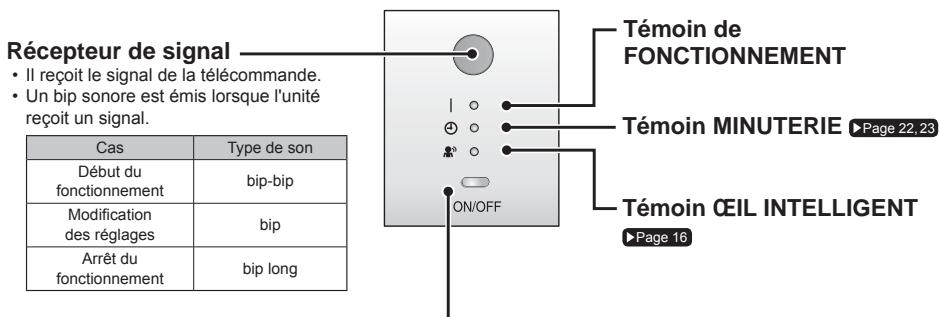

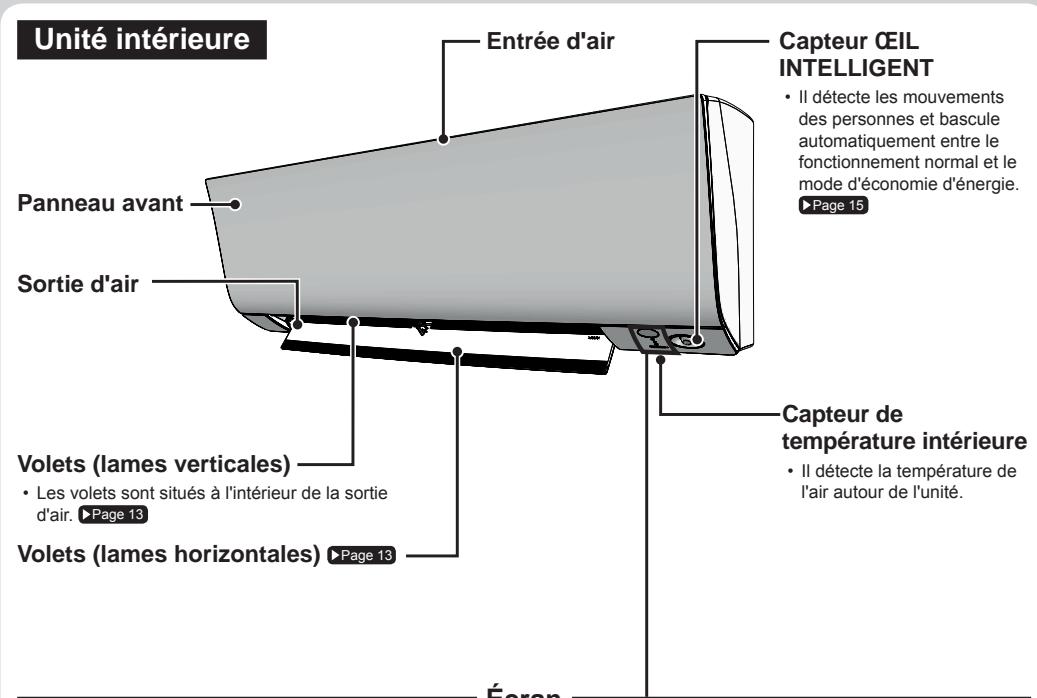

Interrupteur marche/arrêt de l'unité intérieure

• Appuyez une fois sur cet interrupteur pour démarrer le fonctionnement. Appuyez une nouvelle fois pour l'arrêter.
• Reportez-vous au tableau suivant pour le mode de fonctionnement.

Mode	Réglage de la température	Débit d'air
AUTO	25°C	AUTO

• Cet interrupteur est utile en l'absence de télécommande.

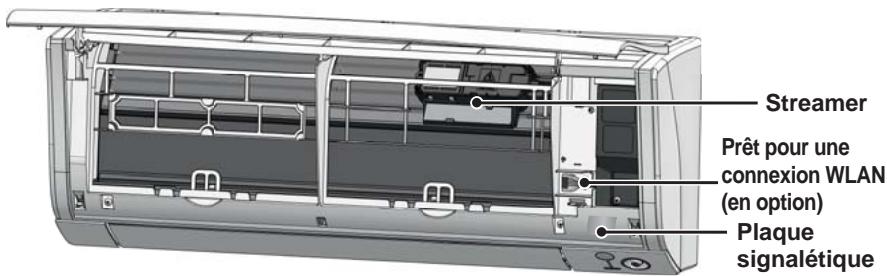

Ouvrez le panneau avant

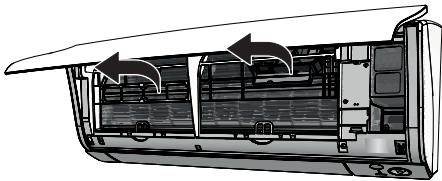

Filtre désodorisant àapatite de titane

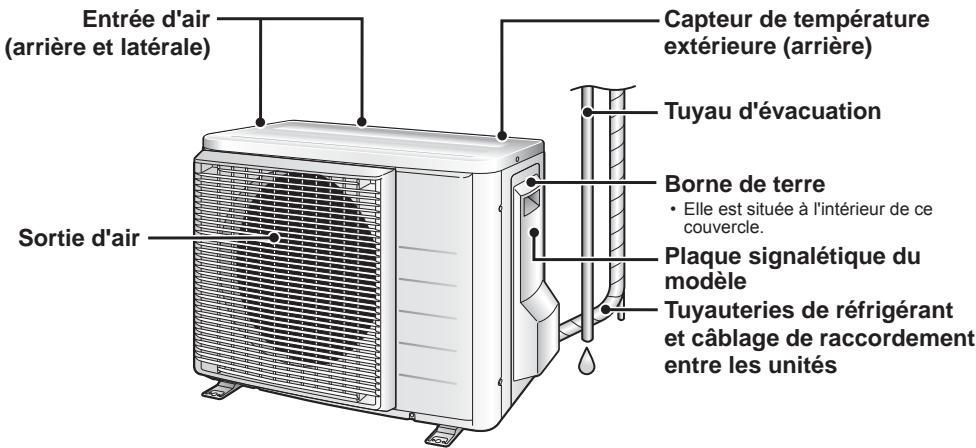

Unité extérieure

• L'aspect de l'unité extérieure peut varier d'un modèle à l'autre.

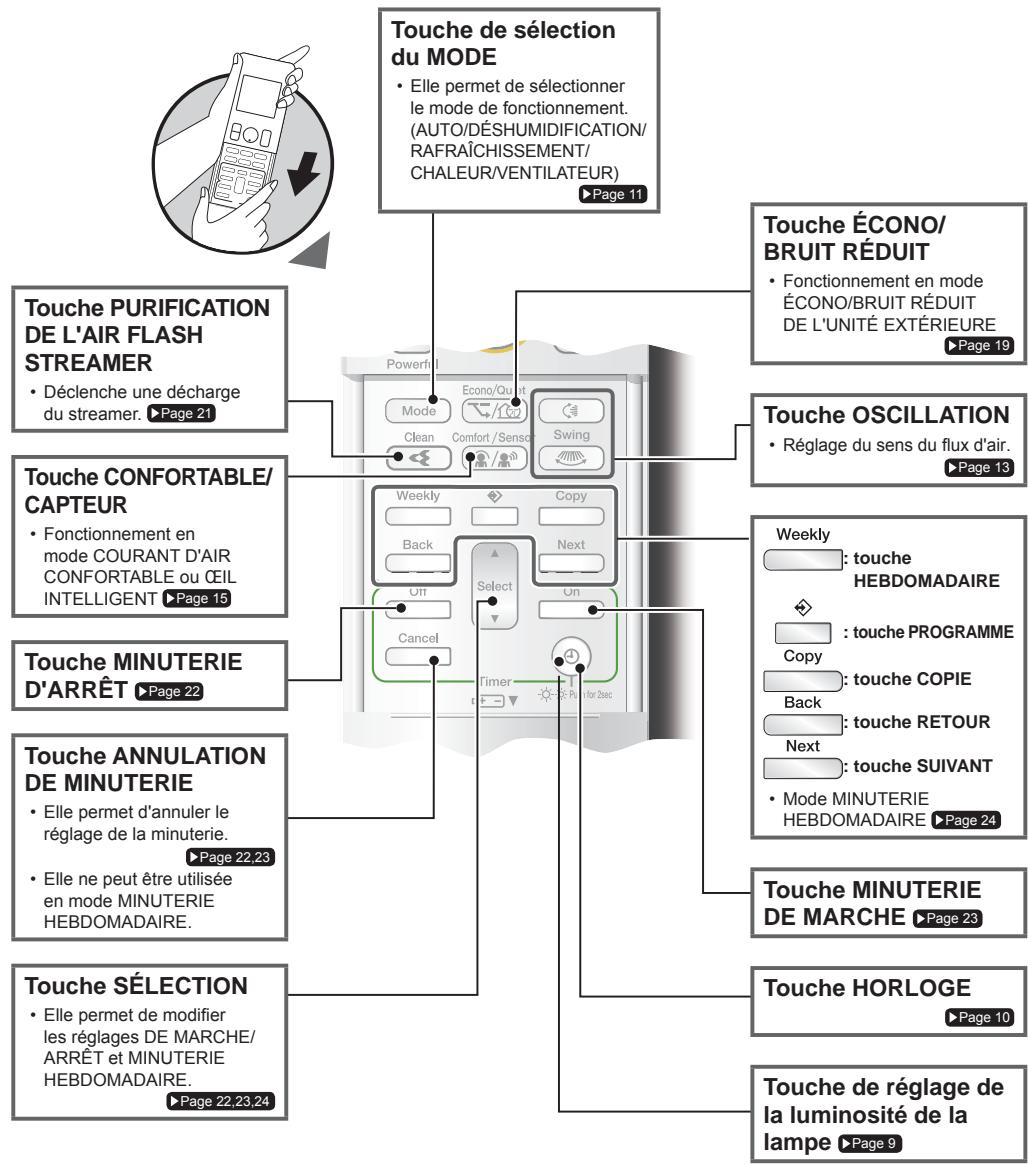

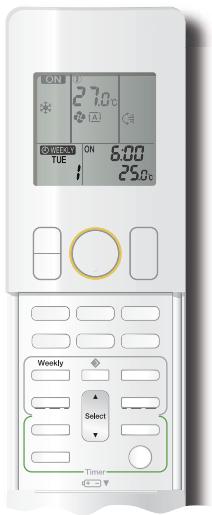

Télécommande

Émetteur de signal

• Pour utiliser la télécommande, pointez l'émetteur vers l'unité intérieure. En cas d'obstacle entre l'unité et la télécommande (des rideaux, par exemple), l'unité ne fonctionne pas.
• Ne faites pas tomber la télécommande. Ne la mouillez pas.
• La distance maximale de communication est d'environ 7 mètres.

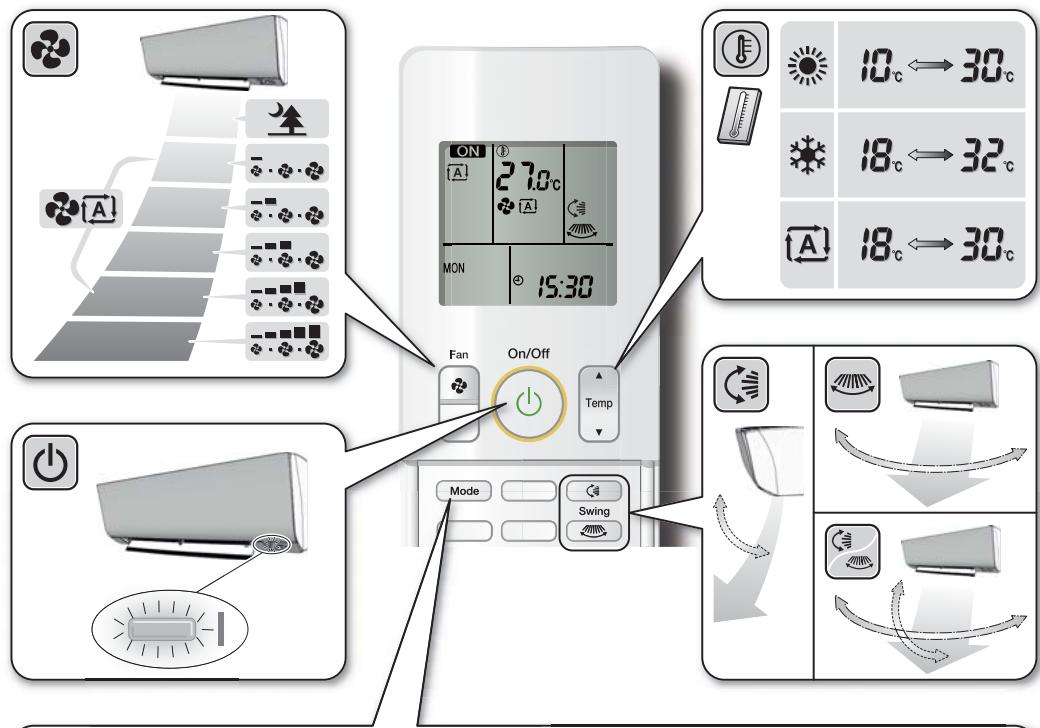

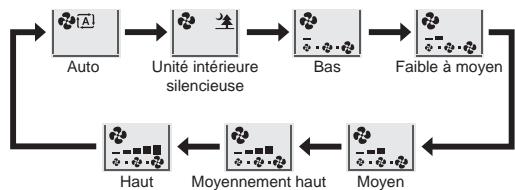

Touche de réglage du ventilateur

• Elle permet de sélectionner le début d'air. Page 14

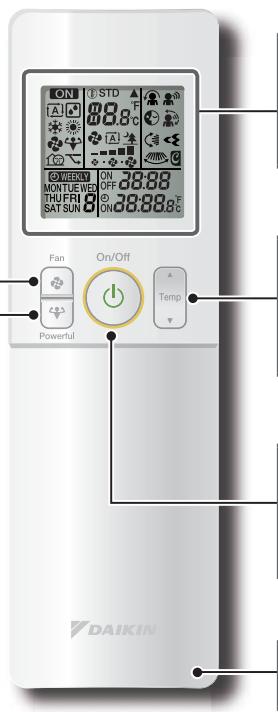

Touche puissant

• Fonctionnement en mode PUISSANT. Page 18

Écran (à cristaux liquides)

• Il affiche les réglages définis. (Dans cette illustration, l'affichage de chaque section est présenté à des fins explicatives.)

Touches de réglage de la temperature

• Elles permettent de modifier le réglage de la température.

Page 12

Touche marche/arrêt

• Appuyez une fois sur cette touche pour démarrer le fonctionnement. Appuyez une nouvelle fois pour l'arrêter. Page 11

Modèle

ARC466A33

Couvercle avant

Ouvrez le couvercle avant.

Page 8

Insertion des piles

1. Faites glisser le couvercle avant pour le retirer.
2. Placez deux piles sèches AAA. LR03 (alcalines).
3. Remettez le couvercle avant en place.

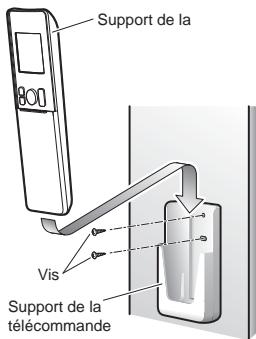

Fixation du support de la télécommande sur le mur

1. Sélectionnez un emplacement à partir duquel les signaux atteignent l'unité.
2. Fixez le support sur un mur, un pilier ou un point similaire avec les vis à fournir.
3. Placez la télécommande dans le support.

Réglage de la luminosité de l'écran

• Il est possible de régler la luminosité de l'écran.

Brightness

Appuyez sur pendant 2 secondes.

Remarques relatives aux piles

Lors du remplacement des piles, utilisez des piles de même type et remplacez les deux piles en même temps. - Retirez les piles si vous n'utilisez pas le système pendant une période de temps prolongée. - Les piles durent environ 1 an. Si la luminosité de l'écran de la télécommande commence à décliner et si les performances de réception se dégradent en l'espace d'un an, remplacez les deux piles par de nouvelles piles AAA. LR03 (alcalines). - Les piles fournies sont destinées à l'utilisation initiale du système.

La durée d'utilisation des piles peut être plus courte selon la date de fabrication du climatiseur.

Remarques relatives à la télécommande

• N'exposez jamais la télécommande à la lumière directe du soleil.
• La présence de poussière sur le récepteur ou l'émetteur de signaux peut réduire la sensibilité. Essuyez la poussière à l'aide d'un chiffon doux.
• Il est possible que la communication des signaux soit désactivée si une lampe fluorescente de type à démarreur électronique (lampe à inverterir, par exemple) se trouve dans la pièce. Contactez le magasin si tel est le cas.
• Si les signaux de la télécommande actionnent un autre appareil, déplacez l'appareil en question ou contactez l'atelier d'entretien.

Activation du disjoncteur

• Une fois l'unité sous tension, les volets de l'unité intérieure s'ouvrent et se ferment une fois pour définir la position de référence.

1. Appuyez sur .

MON.

0x 000

• "0.00" s'affiche sur l'écran à cristaux liquides.
• Les icônes "MON" et "④" clignotent.

3. Appuyez sur

MON

0:00

L'icône "Clignote.

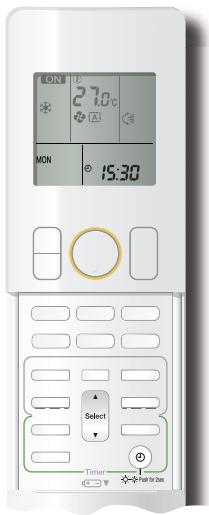

4. Appuyez sur select pour régler l'heure de l'horloge.

• Maintenez la touche ou enfoncée pour augmenter ou réduire rapidement l'heure affichée.

5. Appuyez sur .

• Pointez la télécommande vers l'unité intérieure lorsque vous appuyez sur les touches.

MON

L'icône clignote.

Remarque

■ Remarque relative au réglage de l'horloge

• Si l'horloge interne de l'unité intérieure n'est pas réglée correctement, les réglages MINUTERIE DE MARCHE, MINUTERIE D'ARRÉT et MINUTERIE HEBDOMADAIRE ne fonctionneront pas de manière ponctuelle.

Le climatiseur fonctionne selon le mode de votre choix.

À compter de la fois suivante, le même mode de fonctionnement sera activé.

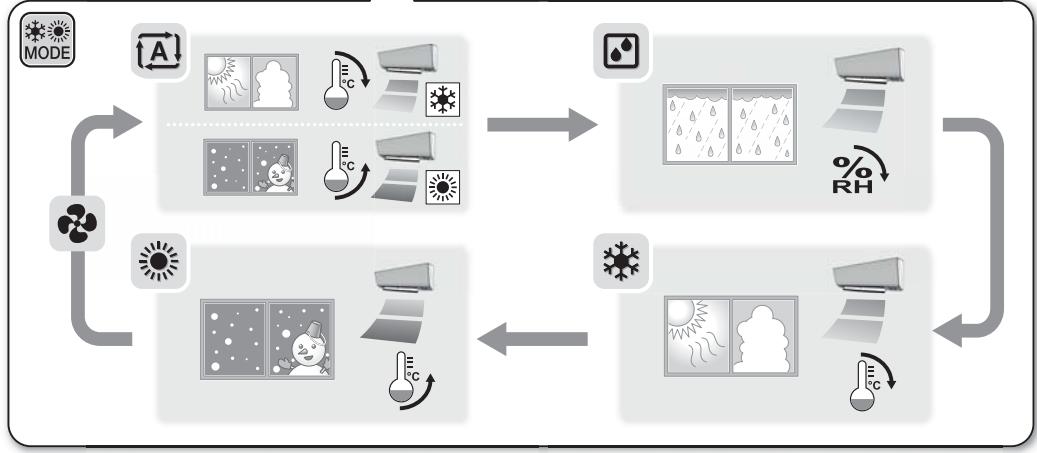

1. Appuyez sur mode et sélectionnez un mode de fonctionnement.

• Chaque pression sur la touche modifie le réglage du mode selon une série définie.

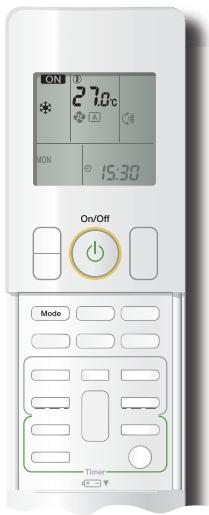

2. Appuyez sur

• "ON" s'affiche sur l'écran à cristaux liquides.
• Le témoin de FONCTIONNEMENT s'allume en vert.

Écran

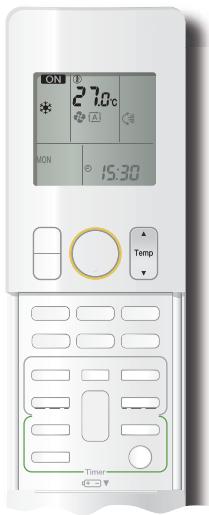

Appuyez de nouveau sur on/off

"ON" disparaît de l'écran LCD. - Le témoin de FONCTIONNEMENT s'éteint.

REMARQUE

MODE	Remarques relatives aux différents modes de fonctionnement
CHALEUR	• Ce climatiseurCHAUFFe la pièce en ramenant la chaleur du l'air extérieur à l'intérieur, la capacité de chauffage diminuée lorsque les températures extérieures sont faibles. Si le chauffage est insuffistant, nous vous recommendons d'associer un autre apparériel de chauffage au climatiseur. • Le système de pompé à chaleurchaufte la pièce en faisant circier l'air chaud dans toutes les parties de la pièce. Une fois le mode CHALEUR démarré, cela prend du temps avant que la pièce se réchauffe. • En mode CHALEUR, il est possible que du givre se forme sur l'unité extérieur et réduise la capacité de chauffage. Le système passée alors en mode de dégivrage pour oter le givre. • En mode de dégivrage, l'unité intérieure n'emet pas d'air chaud.
RAFRAIÇHIS-SEMENT	• Ce climatiseurrafraîchit la pièce en evacuant la chaleur du l'air vers l'estroid. Il est donc possible que les performances de rafraïchissement du climatiseur soient moindres lorsque la temperature extérieure est élevée. • La puce informatique s'efforce de supprimer l'humidité presente dans la pièce tout en maintainant la temperature autant que possible. Elle contrôle automatiquement la temperature et le début d'air, le réglage manuel de ces fonctions n'est donc pas disponible.
DéSHUMIDI-FICATION	• En mode AUTO, le système séLECTIONné un mode de fonctionnement adapté (RAFRAIÇHISSEMENT ou CHALEUR) en fonction de la temperature de la pièce et de la temperature extérieure et démarre le fonctionnement. • Le système sélectionné automatiquement un nouveau réglage à intervalles réguliers de manière à ce que la temperature de la pièce attlige le niveau défini par l'utilisateur.
AUTO	• Ce mode concerne uniquement le ventilateur.
VENTILATEUR

Appuyez sur temp

• Les éléments affichés sur l'écran à cristaux liquides changent à chaque fois que vous appuyez sur l'une des touches.

Mode RAFRAÎCHISSEMENT	Mode CHALEUR	Mode AUTO	Mode DÉSHUMIDIFICATION ou VENTILATEUR
18-32°C	10-30°C	18-30°C	Le réglage de la température ne peut être modifié.
Appuyez sur ▲ pour augmenter la température et sur▼ pour la réduire.

Réglage de température recommandé

• Pour le rafraîchissement: 26-28°C
• Pour le rafraîchissement: 20-24°C

Conseils pour réaliser des économies d'énergie

• Veiller à ne pas trop rafraîchir (chauffer) la pièce. Un réglage de température modéré permet d'économiser l'énergie.
• Couvrir les fenêtres à l'aide d'un store ou de rideaux. Le fait d'empêcher la lumière du soleil et l'air extérieur de rentrer amplifie l'effet de rafraîchissement (chauffage).
• Les filtres à air obstrués entraînent un fonctionnement inefficace et des pertes d'énergie. Nettoyez les filtres toutes les 2 semaines environ.

Remarques relatives aux conditionnements de fonctionnement

• Le climatiseur consomme toujours une certaine quantité d'électricité même lorsqu'il ne fonctionne pas. S'il n'est pas utilisé, désactivez le disjoncteur pendant une période de temps prolongée, au printemps ou en automne, par exemple.
• Utilisez le climatiseur dans les conditions suivantes.

MODE	Conditions de fonctionnement	Si vous continue à utiliser le climatiseur en dehors de cette plage
RAFRAÎCHISSEMENT	Température extérieure: -10-46°CTempérature intérieure: 18-32°CHumidité intérieure: 80% maximum	• Il est possible qu'un dispositif de sécurité soit actionné pour arrêté le fonctionnement.• De la condensation peut se former sur l'unité intérieure et goutter.
CHALEUR	Température extérieure: -15-24°C(R.H.=55,4%)Température intérieure: 10-30°C	• Il est possible qu'un dispositif de sécurité soit actionné pour arrêté le fonctionnement.
DéSHUMIDIFICATION	Température extérieure: -10-46°CTempérature intérieure: 18-32°CHumidité intérieure: 80% maximum	• Il est possible qu'un dispositif de sécurité soit actionné pour arrêté le fonctionnement.• De la condensation peut se former sur l'unité intérieure et goutter.

Le fonctionnement en dehors de cette plage d'humidité ou de températures peut entraîner la désactivation du système par un dispositif de sécurité.

Réglage du sens du flux d'air et du début d'air

Vous pouvez régler le sens du flux d'air pour plus de confort.

Démarrage de l'oscillation automatique

Flux d'air vers le haut et vers le bas

Appuyez sur

s'affiche sur l'écran à cristaux liquides. - Les volets (lames horizontales) commencent à osciller.

Flux d'air vers la droite et vers la gauche

Appuyez sur

• "®" s'affiche sur l'écran à cristaux liquides.
• Les volets (lames verticales) commencent à osciller.

Flux d'air en 3D

Appuyez sur et

• Les icônes "L" et "L" s'affichent sur l'écran à cristaux liquides.
• Les volets horizontaux et verticaux se déplacent à tour de rôle.
• Pour annuler le flux d'air en 3D, appuyez de nouveau sur ou

Les volets horizontaux ou verticaux s'immobilisent.

Réglage des volets sur la position souhaitée

• Cette fonction est disponible lorsque les volets sont en mode d'oscillation automatique.

Appuyez sur et une fois que les volets ont atteint la position souhaitée.

• Les volets horizontaux et verticaux se déplacent à tour de rôle en mode 3D.
• Les icônes ["" et ""] disparaissent de l'écran à cristaux liquides.

Appuyez sur fan

• Chaque pression sur _mT_d modifie le réglage du débit d'air selon une série définie.

• Si le débit d'air est réglé sur "½", le fonctionnement silencieux de l'unité intérieure est activé et le niveau sonore émis par l'unité est réduit.
• En mode de fonctionnement silencieux de l'unité intérieure, le débit d'air est faible.
• Si la température n'atteint pas le point souhaité, modifiez le réglage du débit d'air.
• En mode DÉSHUMIDIFICATION, le réglage du début d'air ne peut être modifié.

Remarques relatives au réglage du sens du flux d'air

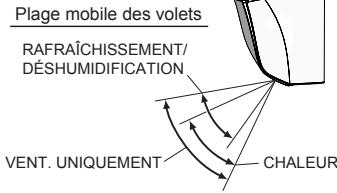

• La plage mobile des volets varie en fonction du mode de fonctionnement.
• Le volet s'arrête en position supérieure si le débit d'air est réduit pendant que l'unité est réglée avec oscillation vers le haut et le bas.

Remarques relatives au réglage du sens du flux d'air

• Partie flux d'air en 3D fait circuler de l'air froid, qui a tendance à se masser au niveau de la plafond, dans toute la pièce, ce qui empêche la formation de zones de chaud et de froid.

Remarques relatives au réglage du débit d'air

L'effet de rafraîchissement (chauffage) est limité lorsque le débit d'air est réduit.

Attention

Utilisez toute la télécommande pour régler l'inclinaison des volets. Si vous tentez de déplacer les volets de force à la main lors de l'oscillation, vous risquez de casser le mécanisme. - Utilisez toujours la télécommande pour régler l'inclinaison des volets. Le ventilateur tourne à grande vitesse au niveau de la sortie d'air.

Le flux d'air est orienté vers le haut en mode RAFRAICHISSEMENT et vers le bas en mode CHALEUR, ce qui génère un mouvement d'air comfortable, sans contact direct avec les personnes.

Mode RAFRAICHISSEMENT

Mode CHALEUR

Mode CEIL intelligent

Le capteur "CEIL INTELLIGENT" est un capteur infrarouge qui détecte les mouvements humains. Si personne ne se trouve dans la pièce pendant plus de 20 minutes, le mode d'économie d'énergie est automatiquement activé.

Le capteur CEIL INTELLIGENT fonctionne comme suit.

Une personne est détectée dans la zone 1. Des personnes sont détectées dans les deux zones.

Associez les modes Oeil INTELLIGENT et COURANT D'AIR CONFORTABLE.

Une personne est détectée dans la zone 2. Personne n'est détecté dans aucune des zones.

Le mode d'économie d'énergie du climatiseur est activé à l'issue de 20 minutes. Le sens de l'air peut ne pas être conforme au sens indiqué selon les actions et mouvements des personnes représentées.

Mode d'économie d'énergie

Le mode d'économie d'énergie est activé si aucune présence n'a été détectée dans la pièce depuis 20 minutes. - Cette opération modifie le réglage de la température (-2^ en mode CHALEUR/ +2°C en mode RAFRAICHISSEMENT/ +2°C en mode DESHUMIDIFICATION par rapport à la température définie).

Lorsque la temperature de la pièce est supérieure à 30°C, le réglage de la température change (+1°C en mode RAFRAI CHISSEMENT/ +1°C en mode DESHUMIDIFICATION par rapport à la température définie).

• Cette opération réduit légèrement le débit d'air en mode VENTILATEUR uniquement.

-Modes courant d'air confortable et oeil intelligent

Le climatiseur peut fonctionner en modes COURANT D'AIR CONFORTABLE et CEIL INTELLIGENT.

Démarrage du fonctionnement

Comfort / Sensor

Appuyez sur et sélectionnez le mode souhaité.

• À chaque fois que vous appuyez sur l'écran à cristaux liquides.
• Le témoin CEIL INTELLIGENT s'allume en vert.

Écran

• Si vous sélectionnez "S" parmi les icônes suivantes, les modes COURANT D'AIR CONFORTABLE et CEIL INTELLIGENT sont actifs.

• Si les volets (lames horizontales) sont en cours d'oscillation, l'activation de ces deux modes entraîne leur immobilisation.
• Le témoin s'allume lorsque des mouvements humains sont détectés.

Annulation du fonctionnement

Comfort / Sensor

Appuyez sur et sélectionnez "blank" sur l'écran à cristaux liquides.

Le témoin CEIL INTELLIGENT s'éteint.

Écran	Mode de fonctionnement	Explications
	COURANT D'AIRCONFORTABLE	Les volets orientent le flux d'air vers le haut lors du rafraîchissement et vers le bas lors du chauillage. Page 15
	CEIL INTELLIGENT	Les capteurs dédictent les mouvements des personnes dans les zones de détction et les volets orientent le flux d'air vers une zone où personne n'estopsisent. Si personne n'estopsisnent dans les zones de détction,le climatiseur passen en mode d'économie d'énergie. Page 15
	COURANT D'AIRCONFORTABLE etCEIL INTELLIGENT	Les modes COURANT D'AIR CONFORTABLEet CEIL INTELLIGENT sont activés. Page 15
Blank	Aucune fonction	-

Remarques relatives au mode courant d'air confortable

• La position des volets change afin que l'air ne soit pas directement soufflé sur les personnes présentes dans la pièce.
• Il n'est pas possible d'utiliser simultanément les modes PUISSANT et COURANT D'AIR CONFORTABLE.

La priorité est donnée à la fonction dont la touche a été actionnée en dernier.

Le débit d'air est régulé sur AUTO. Si les orientations du flux d'air vers le haut et vers le bas sont sélectionnées, le mode COURANT D'AIR CONFORTABLE est annulé.

Remarques relatives au mode CEIL intelligent

• La plage de fonctionnement est la suivante :

Angle vertical (vue de côte)

Angle horizontal (vue du dessus)

Lorsque le mode CEIL INTELLIGENT est activé, les volets ajustent le sens du flux d'air si des personnes sont présentes dans les zones de détection du capteur CEIL INTELLIGENT de manière à ce que les flux d'air vers le gauche et vers la droite ne soient pas orientés vers des personnes.

Si personne n'est détecté dans la zone 1 ou la zone 2 pendant 20 minutes, le mode d'économie d'énergie est activé et la température définie est modifiée de 2°C.

Il est possible que le mode d'économie d'énergie soit activé même si des personnes sont présentes dans les zones.

Cela dépend selon les vêtements que portent les personnes s'il n'y a pas de mouvements de leur part dans les zones.

• Le flux d'air des volets est orienté vers la gauche si des personnes sont représentées dans les zones 1 et 2 ou si une personne se trouve juste devant les capteurs, elle est en effet détectée par les capteurs des deux côtés.
• En raison de la position du capteur, il est possible que des personnes soient exposées au flux d'air de l'unité intéérieure si elles se trouvent à proximate de la partie avant de l'unité intéérieure.

Si des personnes se trouvent à proximité de la partie avant de l'unité intérieure ou dans les deux zones, nous vous recommandons d'utiliser simultanément les modes COURANT D'AIR CONFORTABLE et CEIL INTELLIGENT. Lorsque ces deux modes sont actifs, le climatiseur n'oriente pas le flux d'air sur les personnes.

• Il est possible que le capteur ne détecte pas les objets se déplaçant à plus de 7 mètres de distance. (Vérifiez la plage de fonctionnement.)
• La sensibilité de détection du capteur varie en fonction de l'emplacement de l'unité intérieure, de la vitesse à laquelle les personnes se déplacent, de la plage de températures, etc. Le capteur peut également confondre des animaux domestiques, les rayons du soleil, le flottement des rideaux et les reflets du soleil dans les mirrors avec des personnes.
• Le mode CEIL INTELLIGENT est désactivé lorsque le mode PUISSANT est sélectionné. Le mode RÉGLAGE NOCTURNE Page 22 est désactivé lorsque le mode OEIL INTELLIGENT est sélectionné.

Remarques relatives à l'association des modes courant d'air confortable et CEIL intelligent

Le debit d'air est regled sur AUTO. Si les orientations du flux d'air vers le haut et vers le bas sont selectionnées, le mode COURANT D'AIR CONFORTABLE est annulé. La priorité est donnée à la fonction dont la touche a été actionné en dernier. - Les volets orientent le flux d'air vers le haut (en mode RAFRAICHISSEMENT) et vers le bas (en mode CHALEUR) et les capteurs CEIL INTELLIGENT détectant les mouvements des personnes. Lorsque les capteurs détectant des personnes, les volets orientent le flux d'air de manière à ce que l'air ne soit pas soufflé directement sur les personnes. S'il n'y a personne, le mode d'économie d'énergie est activé à l'issue de 20 minutes.

Attention

• Ne placez pas d'objets volumineux à proximité du capteur. De même, maintenez les unités de chauffage et les humidificateurs hors de la zone de détection du capteur. Le capteur peut détecter des objets indésirables.
• Ne heurtez et ne poussez pas violemment le capteur CEIL INTELLIGENT. Cela peut entraîner des dommages et des anomalies de fonctionnement.

Le mode PUISSANT accélère l'effet de rafraîchissement (chauffage) quel que soit le mode de fonctionnement sélectionné. Vous pouvez bénéficier de la capacité maximale.

Appuyez sur lors du fonctionnement.

• Le mode PUISSANT prendra fin dans 20 minutes. Le système fonctionnera ensuite de nouveau selon les réglages utilisés avant activation du mode PUISSANT.
• "V" s'affiche sur l'écran à cristaux liquides.

Appuyez de nouveau sur

disparaît de l'écran LCD.

Fonctionnement normal

• Si vous souhaitez rafraîchir rapidement la pièce, activez le mode PUISSANT.

Fonctionnement puissant

Le mode PUISSANT fonctionne pendant 20 minutes.

Retour au fonctionnement normal

Remarques relatives au mode puissant

• Certains fonctions ne sont pas disponibles en mode PUISSANT. Le mode PUISTANT ne peut ettre utilise en meme temps que le mode ECONO, COURANT D'AIR CONFORTABLE ou BRUIT REDUIT DE L'UNITE EXTERIÈUE.

La priorité est donnée à la fonction dont la touche a été actionnée en dernier.

• Le mode PUISSANT ne peut être activé que lorsque l'unité fonctionne. Si vous appuyez sur (), les réglages sont annulés et l'icone "♣" disparaît de l'écran à cristaux liquides. Le mode PUISSANT n'augmente pas la capacité du climatiseur si celui-ci est déjà en fonctionnement à un niveau maximal.

- En modes rafraichissement et chaleur

Pour bénéficier d'un effet de rafraîchissement (chauffage) maximal, la capacité de l'unité extérieure est augmentée et le débit d'air est réglé sur la valeur maximale.

Les réglages de la température et du flux d'air ne peuvent être modifiés.

- En mode déshumidification

Le réglage de la température est réduit de 2,5°C et le débit d'air augmente légèrement.

- En mode ventilateur

Le débit d'air est réglé sur la valeur maximale.

- En mode AUTO

Pour bénéficier d'un effet de rafraîchissement (chauffage) maximal, la capacité de l'unité extérieure est augmentée et le débit d'air est réglé sur la valeur maximale.

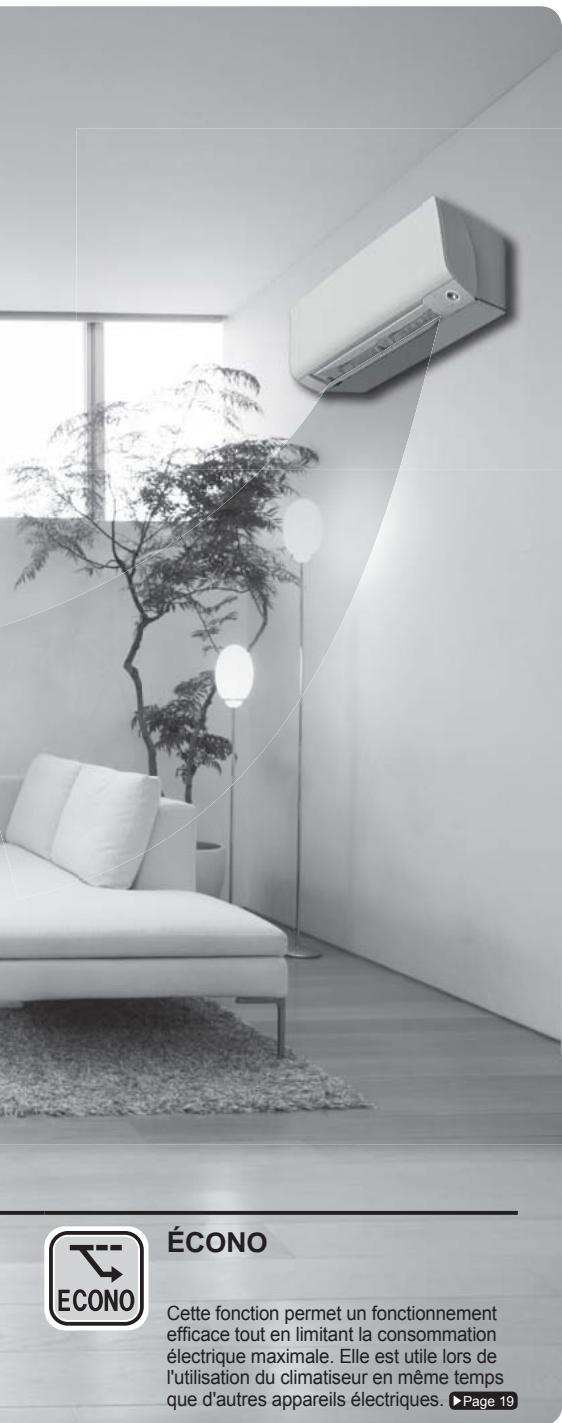

Mode écono

Le mode ÉCONO est une fonction qui permet un fonctionnement efficace en limitant la consommation maximale d'électricité.

Cette fonction est utile lorsqu'il faut veiller à ce que le disjoncteur ne se déclenche pas en raison de l'utilisation du produit parallèlement à d'autres appareils.

Fonctionnement normal

Lorsque vous utilisez simultanément le climatiseur et d'autres appareils à forte consommation en électricité, il est possible que le disjoncteur se déclenche si le climatiseur fonctionne à sa capacité maximale.

Courant de fonctionnement et consommation électrique. Du démarrage jusqu'à ce que la température définie soit atteinte.

Mode ÉCONO

Le mode ECONO limite la consommation électrique maximale du climatiseur. Le disjoncteur se déclenche à peine, même lors de l'utilisation simultanée du climatiseur et d'autres appareils.

• Ce schéma est une représentation à des fins d'illustration uniquement. Les valeurs maximales du courant de fonctionnement et de la consommation électrique du climatiseur en mode ÉCONO varient en fonction de l'unité extérieure raccordée.

Mode réduit de l'unité exterieure

Le mode BRUIT RÉDUIT DE L'UNITÉ EXTÉRIÉURE réduit le niveau sonore de l'unité extérieure en modifiant la fréquence et la vitesse du ventilateur de l'unité extérieure. Cette fonction est pratique pendant la nuit.

[Exemple] Utilisation du mode RÉDUIT DE L'UNITE EXTERIEURE pendant la nuit.

Le niveau sonore de l'unité extérieure est réduit. Cette fonction est utile si vous ne veillez à ne pas faire trop de bruit pour vos voisins.

Démarrage du fonctionnement

Econo/Quiet Appuyez sur et sélectionnez le mode souhaité.

• À chaque fois que vous appuyez sur Econo/Quet, une nouvelle option de réglage s'affiche sur l'écran à cristaux liquides.

Annulation du fonctionnement

Econo/Quiet Appuyez sur / 10 et sélectionnez "blank" sur l'écran à cristaux liquides.

Remarques relatives au mode ÉCONO

• Le mode ÉCONO ne peut être activé que lorsque l'unité fonctionne. Si vous appuyez sur ©, les réglages sont annulés et l'icone " disparaît de l'écran à cristaux liquides.
• Le mode ÉCONO est une fonction qui permet le fonctionnement efficace en limitant la consommation électrique de l'unité extérieure (fréquence de fonctionnement). La fonction ECONO est disponible en mode AUTO, RAFRAICHISSEMENT, DESHUMIDIFICATION et CHALEUR.
• Il n'est pas possible d'utiliser simultanément les modes PUISSANT et ÉCONO. La priorité est donnée à la fonction dont la touche a été actionnée en dernier.
• Le mode ÉCONO ne permet pas de réduire la consommation électrique si celle-ci est déjà faible.

■ Remarques relatives au mode BRUIT RÉDuit DE L'UNITE EXTERIEURE

• Cette fonction est disponible en mode RAFRAICHISSEMENT, CHALEUR et AUTO. Elle n'est pas disponible en mode VENTILATEUR et DESHUMIDIFICATION
• Il n'est pas possible d'utiliser simultanément les modes PUISSANT et RÉDUIT DE L'UNITE EXTÉRIEURE. La priorité est donnée à la fonction dont la touche a été actionnée en dernier. L'icone 1 2 0 ^ reste affichue sur lecran de la télécommande meme si le fonctionnement est arrete a laide de la telecommande ou de linterrupteur marche/arret de I'unité interieure en mode BRUIT RÉDUI T DE L'UNITÉ EXTERIEURE. Le mode REDUIT DE L'UNITE EXTERIEURE ne reduit pas la frquence ou la vitesse du ventilateur si ces valeurs sont deja suffisamment faibles.

La puissance d'absorption du Filtré désodorisant à apatite de titane et du filtre d'air d'alimentation et le pouvoir séparateur de la décharge du streamer limitent les mauvaises odeurs et le nombre de virus et purifient l'air de la pièce.

Appuyez sur

s'affiche sur l'écran à cristaux liquides. * L'air dans la pièce est en cours de purification.

Arrêt du fonctionnement

disparaît de l'écran à cristaux liquides. * Le streamer cesse de fonctionner.

Qu'est-ce qu'une décharge de streamer?

• Il génère des électrons à grande vitesse et au fort pouvoir oxydant dans l'unité, afin de séparer les odeurs et les gaz néfastes. (Cette opération est sûre, car les électrons à grande vitesse sont généreux et se dispersent à l'intérieur de l'unité.)
• La décharge du streamer émet un pétillagement, mais il ne s'agit pas d'un dysfonctionnement.

Remarque

■ Fonctionnement du mode PURIFICATION DE L'AIR FLASH STREAMAMER

L'énergie de la décharge du streamer et le Filtre désodorisant à apatite de titane purifient l'air dans la pièce. - Quand le flux d'air s'affaiblit pendant le fonctionnement, la décharge du streamer peut s'arrêter temporairement pour empêcher qu'une légère odeur d' ozone ne s'échappe de la sortie d'air.

Les fonctions de minuterie sont utiles pour activer ou désactiver automatiquement le climatiseur la nuit ou le matin. Vous pouvez également associer la MINUTERIE DE MARCHÉ et la MINUTERIE D'ARRÊT.

Fonctionnement de la minuterie d'arrêt

• Vérifiez que l'horloge est bien réglée. Si ce n'est pas le cas, réglez l'horloge.

1. Appuyez sur off

• "000" s'affiche sur l'écran à cristaux liquides. L'icône "OFF" clignote.
• L'icône "①" et le jour de la semaine disparaissent de l'écran à cristaux liquides.

• À chaque fois que vous appuyez sur une des touches, le réglage de l'heure augmente ou diminue de 10 minutes. Maintenez une des touches enfoncée pour modifier le réglage de l'heure rapidement.

3. Appuyez de nouveau sur off

L'icône "OFF" et le réglage de l'heure s'affichent sur l'écran à cristaux liquides. - Le témoin de la minuterie s'allume en jaune. Page 5

Écran

Annulation du fonctionnement de la minuterie d'arrêt

• L'icone "OFF" et le réglage de l'heure disparaissent de l'écran à cristaux liquides. L'icone "O" et le jour de la semaine s'affichent sur l'écran à cristaux liquides.
• Le témoin de la minuterie s'éteint.

Remarques relatives au fonctionnement de la minuterie

Lorsque la MINUTERIE est réglée, l'heure ne s'affiche pas. - Une fois la MINUTERIE DE MARCHE/ARRÉT réglée, le réglage de l'heure est mémorisé. La mémoire est effacée lorsque les piles de la télécommande sont remplacées. - La durée de l'opération peut être différente de l'heure indiquée par l'utilisateur lors de l'utilisation de l'unité via la MINUTERIE DE MARCHE/ARRÉT (10 minutes environ maximum).

Mode réglage nocturne

Lorsque la minuterie d'arrêt est définie, le climatiseur ajuste automatiquement le réglage de la température (0.5^) de plus en mode RAFRAICHISSEMENT et 2,0°C de moins en mode CHALEUR) de manière à éviter tout rafraîchissement (chauffage) excessif afin que vous puissiez dormir dans les autres conditions.

Fonctionnement de la minuterie de MARCHE

• Vérifiez que l'horloge est bien réglée.

Si ce n'est pas le cas, régalez l'horloge. Page 10

1. Appuyez sur on

"6:00" s'affiche sur l'écran à cristaux liquides. L'icône "ON" clignote.

• L'icône "①" et le jour de la semaine disparaissent de l'écran à cristaux liquides.

• À chaque fois que vous appuyez sur une des touches, le réglage de l'heure augmente ou diminue de 10 minutes. Maintenez une des touches enfoncée pour modifier le réglage rapidement.

3. Appuyez de nouveau sur on

• L'écran "ON" et le réglage de l'heure s'affichent sur l'écran à cristaux liquides. Le témoin de la minuterie s'allume en jaune. Page 5

Écran

Annulation du fonctionnement de la minuterie de MARCHE

• L'icone "ON" et le réglage de l'heure disparaissent de l'écran à cristaux liquides. L'icone "O" et le jour de la semaine s'affichent sur l'écran à cristaux liquides.
• Le témoin de la minuterie s'éteint.

Association de la minuterie de MARCHE et de la minuterie d'arrêt

• L'exemple ci-dessous indique comment associer les 2 minuteries.

Remarque

Réglez de nouveau la minuterie dans les cas suivants :

• en cas de désactivation du disjoncteur
• en cas de panne d'électricité
• après le remplacement des piles de la télécommande

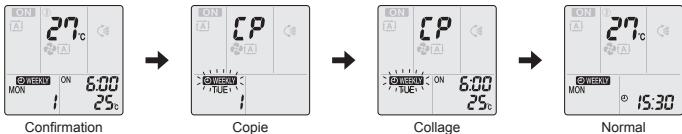

Il est possible d'enregistrer un maximum de 4 réglages de minuterie pour chaque jour de la semaine. Cela est pratique si la MINUTERIE HEBDOMADAIRE est réglée en fonction du style de vie de la famille.

Utilisation de la minuterie hebdomadaire dans ces cas

Exemple: les mêmes réglages sont utilisés pour la minuterie du lundi au vendredi tandis que des réglages différents sont définis pour le week-end.

[Lundi]	Définissez les réglages de la miniterie des programmes 1 à 4. Page 25 Programme 1 MARCHE 25°C 6:00 25°C 8:30 17:30 27°C 22:00 27°C 22:00
[Mardi] à [Vendredi]	Utilisez le mode de copie pour définir les réglages de mardi à vendredi, ces réglages sont en effet les mêmes que ceux du lundi. Page 27 Programme 1 MARCHE 25°C 6:00 8:30 17:30 27°C 22:00
[Samedi]	Aucun réglage de la miniterie
[Dimanche]	Définissez les réglages de la miniterie des programmes 1 à 4. Page 25 Programme 1 MARCHE 25°C 8:00 25°C 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:00 27°C 22:0

• Il est possible de définir un maximum de 4 réservations par jour et 28 réservations par semaine au niveau de la MINUTERIE HEBDOMADAIRE. L'utilisation efficace du mode de copie permet de définir facilement des réservations.
• L'utilisation des réglages MARCHE-MARCHE-MARCHE-MARCHE, par exemple, permet de programmer le mode de fonctionnement et de définir les changements de température. Si vous utilisez les réglages ARRÊT-ARRÊT-ARRÊT-ARRÊT, seule l'heure d'arrêt de chaque jour peut être définie. Le climatiseur est alors automatiquement désactivé si l'utilisateur oublie de la faire.

Mode de réglage

• Veillez à ce que le jour de la semaine et l'heure soient définis. Si ce n'est pas le cas, définissez le jour de la semaine et l'heure. Page 10

1. Appuyez sur

• Le jour de la période et le nombre de réservation du jour sont affichés.
• Il est possible de définir 1 à 4 réglages par jour.

2. Appuyez sur select pour sélectionner le jour de la période souhaitée et le numéro de réservation.

Appuyez sur pour modifier le numéro de réservation et le jour de la semaine.

3. Appuyez sur next

• Le jour de la période et le nombre de réservation sont définis.
• Les icônes "WEEKLY" et "ON" clignotent.

4. Appuyez sur select pour sélectionner le mode souhaité.

Appuyez sur Select pour basculer entre les icônes "ON" et "OFF".

La touche fait apparaître les éléments suivants tour à tour sur l'écran à cristaux liquides.

• Si une réservation a déjà été définie, la sélection de l'option "blank" annule la réservation.
• Allez à l'étape 9 si l'option "blank" est sélectionnée. Pour retourner au réglage du jour de la semaine et du nombre de réservation, appuyez sur Back.

5. Appuyez sur next

• Le mode de la MINUTERIE DE MARCHE/ARRÊT est activé. L'icône WEEKLY et l'heure clignotent.

6. Appuyez sur select pour sélectionner l'heure souhaitée.

L'heure peut être réglée entre 0:00 et 23:50 par intervalles de 10 minutes. - Pour retourner au réglage du mode de la MINUTERIE DE MARCHÉ/ARRÊT, appuyez sur - Allez à l'étape 9 lors du réglage de la MINUTERIE D'ARRÉT.

7. Appuyez sur next

L'heure est réglée. L'icone ^ WEEKLY et la température clignotent.

8. Appuyez sur select pour sélectionner la température souhaitée.

• La température peut être régée entre 10°C et 32°C.

RAFRAICISSEMENT ou AUTO: l'unité fonctionne à 18°C même si elle est régée sur une valeur de 10 à 17°C.

CHALEUR ou AUTO: l'unité fonctionné à 30°C même si elle est régée sur 31 ou 32°C.

Pour retourner au réglage de l'heure, appuyez sur Back - La température définie n'est affichée que lorsque le réglage de mode est activé.

9. Appuyez sur next

• Veillez à pointer la télécommande vers l'unité intérieure. Assurez-vous également qu'une tonalité de réception est émise et que le témoin de FONCTIONNEMENT clignote.
• La température est définie lorsque la MINUTERIE DE MARCHE est activée et l'heure est définie lorsque la MINUTERIE D'ARRÊT est activée. L'écran de réservation suivant s'affiche.
• Pour poursuivre les réglages, répétez la procédure à partir de l'étape 4.
• Le témoin de la minuterie s'allume en jaune. Page 5

Écran

10. Appuyez sur pour terminer le réglage.

• L'icône "WEEKLY" s'affiche sur l'écran à cristaux liquides et la MINUTERIE HEBDOMADAIRE est activée.
• Une réservation définie une fois peut facilement être copiée et les mêmes réglages peuvent être utilisés pour un autre jour de la semaine. Reportez-vous au mode de copie. Page 27

Remarques relatives au fonctionnement de la minuterie hebdomadaire

N'oubliez pas de régler l'horloge de la télécommande en premier. Page 10 Le jour de la semaine, la MINUTERIE DE MARCHE/ARRET, I'heure et la temperature (uniquement pour la MINUTERIE DE MARCHE) peut être définis avec la MINUTERIE HEBDOMAIDEIRE.

D'autres réglages de la MINUTERIE DE MARCHE sont basés sur les réglages juste avant le fonctionnement.

• Il n'est pas possible d'utiliser la MINUTERIE HEBDOMAIDAIRE et la MINUTERIE DE MARCHE/ARRÉT en même temps. La MINUTERIE DE MARCHE/ARRÉT est prioritaire si elle est définie alors que la MINUTERIE HEBDOMAIDAIRE est toujours active. La MINUTERIE HEBDOMAIDAIRE passée als-on en veille et ilçone @ WEEKLY disparait de l'écran à cristaux liquides. Une fois la DE MARCHE/ARRÉT terminée, la MINUTERIE HEBDOMAIDAIRE est automatiquement activée. L'arrêt du disjoncteur, une panne d'électricité ou des événements similaires rendent le fonctionnement de l'horloge interne de l'unité interieure incorrect. Rénéinitialise l'horloge. Page 10

Mode de copie

• Une réservation définie une fois peut être copiée pour un autre jour de la semaine. La réservation complète du jour de la semaine sélectionné est copiée.

Écrans de réglage

1. Appuyez sur
2. Appuyez sur Select pour confirmer le jour de la semaine à copier.
3. Appuyez sur Copy
4. La réservation complétée du jour de la semaine sélectionné est copiée.
5. Appuyez sur Select pour sélectionner le jour de la semaine de destination.
6. Appuyez sur Copy
7. Veillez à pointer la télécommande vers l'unité intérieure. Assurez-vous également qu'une tonalité de réception est émise et que le témoin de FONCTIONNEMENT clignote.
8. La réservation est copiée au niveau du jour de la semaine sélectionné. La réservation complète du jour de la semaine sélectionné est copiée.
9. Pour copier les réglages au niveau d'autres jours de la période, répétez les étapes 4 et 5.
10. Le témoin de la minuterie s'allume en jaune.
11. Appuyez sur pour terminer le réglage.
12. L'icone " WEEKLY" s'affiche sur l'écran à cristaux liquides et la MINUTERIE HEBDOMADAIRE est activée.

Remarque relative au mode de copie

• La réservation complète du jour de la semaine source est copiée en mode de copie.

Pour procéder au changement de réservation pour une journée de la semaine après avoir copié le contenu des réservations

hebdomadaires, appuyez sur et modifiez les réglages dans les étapes du mode de réglage. Page 25

Confirmation d'une réservation

• Il est possible de confirmer une réservation.

1. Appuyez sur

• Le jour de la semaine et le numéro de réservation du jour sont affichés.

2. Appuyez sur select pour sélectionner le jour de la semaine et le numéro de réservation à confirmer.

Appuyez sur pour afficher les détails de la réservation.

• Pour modifier les réglages réservés confirmés, sélectionnez le numéro de la réservation et appuyez sur Next. Le mode de réglage est activé. Passez à l'étape 2 du mode de réglage. Page 25

Appuyez sur WEEKLY lorsque l'icone " WEEKLY" s'affiche sur l'écran à cristaux liquides.

L'icône "WEEKLY" disparaît de l'écran à cristaux liquides. - Le témoin de la minuterie s'éteint. - Pour réactiver la MINUTERIE HEBDOMADAIRE, appuyez de nouveau sur Weekly. - Si une réservation désactivée avec est réactivée, le dernier mode de réservation est utilisé.

Attention

Si tous les réglages de réservation ne sont pas pris en compte, désactiver la MINUTERIE HEBDOMADAIRE. Puis, appuyez de nouveau sur Weekly pour réactiver la MINUTERIE HEBDOMADAIRE.

1. Appuyez sur

• Le jour de la semaine et le numéro de réservation s'affichent.
• Appuyez sur Select pour sélectionner le jour de la période et le numéro de réservation à supprimer.
• Appuyez sur Next
• Les icônes "WEEKLY" et "ON" ou "OFF" clignotent.
• Appuyez sur Select et sélectionnez "blank".

Appuyez sur Select pour basculer entre la MINUTERIE DE MARCHE/ARRET.

La touche fait apparaître les éléments suivants tour à tour sur l'écran à cristaux liquides.

• Aucune réservation n'est définie lorsque l'option "blank" est sélectionnée.

1. Appuyez sur Next
2. La réservation sélectionnée est supprimée.
3. Appuyez sur
4. S'il reste d'autres réservations, la MINUTERIE HEBDOMADAIRE reste activée.

Réservations pour chaque jour de la période

• Cette fonction permet de supprimer les réservations de chaque jour de la semaine.
• Elle peut être utilisée lors de la confirmation ou de la définition des réservations.
• Appuyez sur Select pour sélectionner le jour de la semaine à supprimer.
• Maintenez la touche Weekly enfoncée pendant 5 secondes.
• La réservation du jour de la semaine sélectionné est supprimée.

Toutes les réservations

Weekly

Maintenez la touche enfoncée pendant 5 secondes lorsque l'écran normal est affiché.

• Veillez à pointer la télécommande vers l'unité intérieure. Assurez-vous également qu'une tonalité de réception est émise.
• Cette opération n'est pas disponible lorsque la MINUTERIE HEBDOMADAIRE est activée.
• Toutes les réservations sont supprimées.

Remarque concernant le système multiple

Un système multiple est équipé d'une unité extérieure raccordée à plusieurs unités intérieures.

Avec un réglage de pièce prioritaire mais une unité prioritaire inactive ou absence

Lorsque plusieurs unités intérieures fonctionnent, la priorité est donnée à la première unité mise sous tension.

Veuillez alors sélectionner le même mode de fonctionnement que la première unité pour les unités mises sous tension par la suite.

Sinon, le mode de veille est activé et le témoin de FONCTIONNEMENT clignote, cela n'indique pas une anomalie de fonctionnement.

Unité extérieure

Remarques relatives au mode de fonctionnement pour un système multiple

• Il n'est pas possible d'utiliser simultanément les modes RAFRAICHISSEMENT, DÉSHUMIDIFICATION et VENTILATEUR. Le mode AUTO active automatiquement le mode RAFRAICHISMENT ou CHALEUR en fonction de la temperature de la pièce. Par conséquent, le mode AUTO est disponible lors de la sélection du même mode de fonctionnement que celui de la pièce dont l'unité a été mise sous tension la première.

Attention

Le mode de fonctionnement de la pièce dont l'unité a été mise sous tension la première a normalement la priorité, mais les cas suivants constituent des exceptions, vous devez donc les garder à l'esprit. Si le mode de fonctionnement de la première pièce est le mode VENTILATEUR, la sélection du mode CHAUFFAGE pour les autres pièces donne la priorité au mode CHAUFFAGE. Le climatiseur fonctionnant en mode VENTILATEUR passe alors en veille et le témoin de FONCTIONNEMENT clignote.

Avec le réglage de pièce prioritaire activé

Reportez-vous au réglage de pièce prioritaire à la page suivante.

Mode BRUIT RÉDUIT NOCTURNE (uniquement disponible en mode RAFRAI'CHISSEMENT)

Le mode BRUIT RÉDUIT NOCTURNE nécessite une programmation initiale lors de l'installation. Veuillez contacter votre détaillant ou votre revendeur pour obtenir de l'aide.

Le mode BRUIT RÉDUI T NOCTURNE réduit les bruits de fonctionnement de l'unité extérieure pendant la nuit pour ne pas gêner les voisins.

Le mode BRUIT RÉDUIT NOCTURNE est acté lorsque la température est inférieure de 5°C ou plus à la température la plus haute enregistrée dans la journée. Cette fonction n'est donc pas activée lorsqu'elle est inférieure à 5°C. Le mode BRUIT RÉDUIT NOCTURNE réduit légèrement l'efficacité de rafraîchissement de l'unité.

Mode réduit de l'unité exterieure

Reportez-vous au mode BRUIT RÉDUIT DE L'UNITE EXTERIEURE. Page 19

Avec un réglage de pièce prioritaire mais une unité prioritaire inactive ou absence

Lors de l'utilisation du mode RÉDUIT DE L'UNITÉ EXTERIEURE avec le système multiple, activez le mode UNITÉ EXTERIEURE BRUIT RÉDUIT sur toutes les unités intérieures à l'aide de leur télécommande.

Lors de la déactivation du mode RÉDuit DE L'UNITE EXTERIEURE, procédez à la déactivation sur une des unités interieures en fonctionnement à l'aide de sa télécommande.

L'écran du mode RÉDuit DE L'UNITÉ EXTERIEURE reste cependant affiché sur la télécommande des autres pièces. Nous vous recommandons de désactiver le mode de toutes les pièces à l'aide de leur télécommande.

Avec le réglage de pièce prioritaire activé

Reportez-vous au réglage de pièce prioritaire à la page suivante.

Verrouillage des modes RAFRAICHISSEMENT/CHALEUR

Le verrouillage du mode RAFRAICHISSEMENT/CHAEUR nécessite une programmation initiale lors de l'installation. Veuillez contacter votre revendeur agrée pour obtenir de l'aide. Le verrouillage du mode RAFRAICHISSEMENT/CHAEUR active le mode RAFRAICHISSEMENT ou CHALEUR de force sur I'unité. Cette fonction est utilisère que vous souhaitez utiliser le même mode de fonctionnement pour toutes les unités interieures raccordées au système multiple.

Remarque

Le verrouillage du mode RAFRAI'CHISSEMENT/CHALEUR ne peut être activé en même temps que le réglage de pièce prioritaire.

Réglage de pièce prioritaire

Le réglage de pièce prioritaire nécessite une programmation initiale lors de l'installation. Veuillez contacter votre revendeur/agréé pour obtenir de l'aide.

La pièce désignée comme étant la pièce prioritaire est prioritaire dans les cas suivants.

Priorité du mode de fonctionnement

• Le mode de fonctionnement de la pièce prioritaire étant prioritaire, l'utilisateur peut sélectionner un autre mode de fonctionnement pour les autres pièces.

• La pièce A est la pièce prioritaire dans les exemples.

Le mode RAFRAICHISSEMENT est sélectionné dans la pièce A tandis que les modes suivants sont activés dans les pièces B, C et D:

Mode de fonctionnement dans les pièces B, C et D	Statut des pièces B, C et D lorsque l'unité de la pièce A est en mode RAFRAÎCHISSEMENT
RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION ou VENTILATEUR	Le mode de fonctionnement sélectionné est mainenu.
CHALEUR	Le mode de veille de l'unité est activé. Le fonctionnement reprend lorsque l'unité de la pièce A cesse de fonctionner.
AUTO	Si le mode RAFRAÎCHISSEMENT de l'unité est sélectionné, le fonctionnement selon ce mode se poursuit. Si le mode CHALEUR de l'unité est sélectionné, le mode de veille est activé. Le fonctionnement reprend lorsque l'unité de la pièce A cesse de fonctionner.

Priorité en mode puissant

• La pièce A est la pièce prioritaire dans les exemples.

Les unités intérieures des pièces A, B, C et D fonctionnent toutes. Si le mode PUISSANT de l'unité de la pièce A est activé, la capacité de fonctionnement se concentre dans la pièce A. L'efficacité de rafraîchissement (chauffage) des unités des pièces B, C et D peut alors être légèrement réduite.

Priorité en mode BRUIT RÉDuit DE L'UNITE EXTÉRIEURE

• La pièce A est la pièce prioritaire dans les exemples.

Lorsque le mode BRUIT RÉDuit est sélectionné pour l'unité de la piece A, le climatiseur active le mode RÉDuit DE L'UNITE EXTERIEURE.

Il ne vous est pas nécessaire de sélectionner le mode QUIET pour toutes les unités intérieures utilisées.

Procédure d'ouverture/fermeture du panneau avant

• Maintenez les deux extrémités du panneau avant, puis tirez pour l'ouvrir.
• Appuyez sur les deux côtés du panneau avant pour le fermer.

Panneau avant

• Essuyez-le à l'aide d'un chiffon doux imbibé d'eau.

En cas de saleté génante

Page 33

Filtre à air

• Aspirez la poussière ou nettoyez le filtre.

Une fois toutes les 2 semaines

Page 34

Filtre désodorisant à apatite de titane

• Aspirez la poussière ou remplacez le filtre.

[Nettoyage]

Une fois tous les 6 mois

Page 35

[Remplacement]

Une fois tous les 3 ans

Page 35

Unité interieure et télécommande

Essuyez-le à l'aide d'un chiffon doux.

En cas de saleté génante

N'utilisez pas les matériaux suivants pour le nettoyage:

eau chaude (plus de 40°C) - essence, diluant, autres huiles volatiles, agent à polir, - balais-brosses, autres objets durs.

Attention

• Avant de procéder au nettoyage, veillez à arrêter le fonctionnement et à désactiver le disjoncteur.
• Ne touchez pas aux ailettes en aluminium de l'unité intérieure. Vous risquez de vous blesser si vous touchez à ces pièces.

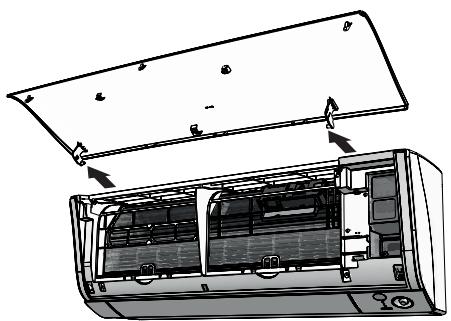

1. Retirez le panneau avant.

• Faites glisser le panneau avant vers la gauche ou vers la droite et tirez-le vers vous. Cela déconnecte la goupille de rotation d'un côté.
• Déconnectez l'arbre du panneau avant de l'autre côté de la même manière.

2. Nettoyez le panneau avant.

• Essuyez-le à l'aide d'un chiffon doux imbibé d'eau.
• Seul un produit détergent neutre peut être utilisé.
• Si vous nettoyez le panneau avec de l'eau, essayez-le avec un chiffon doux et sec et faites-le ensuite sécher à l'objet.

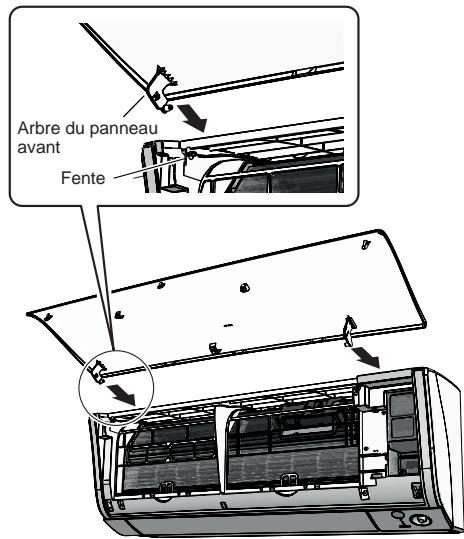

3. Fixez le panneau avant.

• Alignez les arbres situés sur la droite et la gauche du panneau avant sur les fentes, puis enforez-les complètement.

• Fermez doucement le panneau avant.
• Appuyez des deux côtés et au centre du panneau avant.

Attention

Lors du retrait ou de la fixation du panneau avant, utilisez un escabeau stable et solide et faites très attention. Lors du retrait ou de la fixation du panneau avant, soutenez fermement le panneau de la main afin qu'il ne tombe pas. - Avant le nettoyage, veillez à ce que le panneau avant soit fermement fixé.

1. Retirez les filtres à air.

Ouvrez le panneau avant. - Poussez la languette de filtre située au centre de chaque filtre à air légèrement vers le haut, puis abaissez-la.

2. Nettoyez les filtres à air avec de l'eau ou un aspirateur.

• Veillez à retirer le Filtre désodorisant à apatite de titane. Reportez-vous au Filtre désodorisant à apatite de titane à la page suivante.
• Nous vous recommandons de nettoyer les filtres à air toutes les 2 semaines.

Si la poussière est tenace

• Lavez les filtres à air avec un produit détergent neutre dilué dans de l'eau tiède, puis laisssez-les sécher à l'ombre.

3. Placez les filtres dans leur position initiale et fermez le panneau avant.

• Appuyez des deux côtés et au centre du panneau avant.

Attention

• Ne touche pas les ailettes en aluminium avec les mains nues au moment du démontage ou du montage du filtre.

Filtre désodorisant à apatite de titan

1. Ouvrez le panneau avant et sortez les filtres à air.

Page 32

1. Retirez les Filtres désodorisants à apatite de titane.
2. Retirez les filtres des languettes.

1. Nettoyez ou remplacez les Filtre désodorisant à apatite de titane.

Nettoyage

Aspirez la poussière et laissez-les tremper dans de l'eau ou de l'eau tiède pendant 10 à 15 minutes environ s'ils sont très sales.

3-2 Après le nettoyage, secouez les filtres pour évacuer l'eau restante et laissez-les sécher à l'ombre.

• Ne tordez pas et n'essorez pas le filtre pour en évacuer l'eau.

Retirez le filtre des languettes et installez un nouveau filtre.

• Mettez l'ancien filtré au rebut en tant que déchet non inflammable.
• Insérez les nouveaux Filtres désodorisants à apatite de titane à leur emplacement d'origine.
• Vérifiez que le filtre est correctement inséré dans les languettes avant de le fixer.
• Remettez les filtres en place. Page 34
• Fermez doucement le panneau avant. Page 34

Remarque

• Fonctionnement avec des filtres sales:
• impossible de désodoriser l'air,
• impossible de nettoyer l'air,
• faibles performances de chauffage ou de rafraîchissement et
• émission possible d'odeurs.
• Mettez les anciens filtres au rebut en tant que déchets non inflammables.
• Pour commander un Filtre désodorisant àapatite de titane, contactez le revendeur auprès duquel vous avez acheté le climatiseur.

Vérification des unités

Vérifiez que la base, le support et autres raccords de l'unité extérieure ne sont pas endommagés ou corrodés. Vérifiez que les entrées d'air et les sorties de l'unité interieure et de l'unité extérieure ne sont pas obstruées. Vérifiez que le drainage est bien évacué du flexible de drainage en mode RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION.

• Si l'eau drainée n'est pas visible, il est possible qu'il y ait une fuite au niveau de l'unité intérieure. Arrêtez le fonctionnement et contactez l'atelier d'entretien si tel est le cas.

Avant une longue période de non-fonctionnement

1. Faites uniquement fonctionner le VENTILATEUR pendant plusieurs heures par une belle journée pour sécher l'intérieur.

Appuyez sur Mode et sélectionnez le mode " Appuyez sur 0 et démarrez l'opération.

1. Une fois l'opération terminée, désactivez le disjoncteur du climatiseur de la prise.
2. Nettoyez les filtres à air et réinstallez-les.
3. Retirez les piles de la télécommande.

Entretien périodique recommandé

• Dans certaines conditions de fonctionnement, l'intérieur du climatiseur peut s'encrasser après plusieurs saisons d'utilisation, ce qui entraine de mauvaises performances. Nous vous recommandons de confier l'entretien périodique à un spécialiste (en plus du nettoyage régulier effectué par l'utilisateur).
• Pour l'entretien spécialise, contactez l'atelier d'entretien où vous avez acheté le climatisationur.
• Les frais d'entretien sont à la charge de l'utilisateur.

Informations importantes relatives au réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés. Ne laissez pas les gaz s'échapper dans l'atmosphère.

Type de réfrigérant : R32

Valeur GWP (1): 675

(1) GWP = potentiel de réchauffement global

Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation européenne ou locale. Veillez à contacter votre distributeur local pour plus d'informations.

NOTICE concernant tCOeq

En Europe, les émissions de gaz à effet de serre de la charge de réfrigérant totale dans le système (exprimées en tonnes d'équivalent de CO_2) sont utilisées pour déterminer les intervalles de maintenance. Suivez la législation applicable.

Formule pour calculer les émissions de gaz à effet de serre:

Valeur GWP du réfrigérant × charge de réfrigérant totale [en kg] / 1000

• Les cas suivants ne sont pas des problèmes du climatiseur, ils ont tous des causes. Vous pouvez continuer à utiliser le climatiseur.

Les volets ne se mettent pas à osciller immédiatement.

• Le climatiseur est en train de régler la position des volets. Les volets devraient se mettre en mouvement sous peu.

Le climatiseur cesse de générer un flux d'air lors du fonctionnement.

• Une fois la température définie atteinte, le débit d'air est réduit et le fonctionnement est arrêté pour éviter la génération d'un flux d'air froid (lors du chauffage) ou l'augmentation de l'humidité (lors du rafraîchissement). Le fonctionnement reprend automatiquement après augmentation ou réduction de la température intérieure.

Le fonctionnement ne démarre pas rapidement.

Si vous appuyez sur la touche "MARCHE/ARRÉT" peu de temps après l'arrêt du fonctionnement. Lorsque le mode a été sélectionné de nouveau. - Cela a pour but de protéger le climatiseur. - Vous patienter 3 minutes environ.

Le mode chaleur est désactivé de manière soudaine et un son d'écoulement est audible.

• L'unité extérieure évacue le givre. Le mode CHALEUR démarre une fois l'unité extérieure dégivée. Vous devez patienter 4 à 12 minutes environ.

Un son d'écoulement d'eau

• Ce son est général par l'écoulement du réfrigérant dans le climatiseur. Il s'agit du son de pompage de l'eau dans le climatiseur, il est audible lorsque l'eau est pompée du climatiseur en mode de rafraîchissement ou de déshumidification.
• Le réfrigérant s'écoule dans le climatiseur même si celui-ci ne fonctionne pas lorsque les unités intérieures des autres pièces sont en fonctionnement.

Souffle

• Ce son est général par l'inversion du flux de réfrigérant dans le climatiseur.

Tic-tac

• Ce son est généralement répandu lorsque la taille du climatiseur augmente ou diminue légèrement suite à un changement de température.

Sifflement

• Ce son est général lors de l'écoulement du réfrigérant pendant le dégivrage.

Cliquetis en fonctionnement ou à l'arrêt

• Ce son est général lors du fonctionnement des pièces électriques ou des clapets de commande du réfrigérant.

Son de battement

• Ce son est audible de l'intérieur du climatisation lorsque le ventilateur d'échappement est activé alors que les portes de la pièce sont fermées. Ouvrez la fenêtre ou désactivez le ventilateur d'échappement.

En mode chaleur

• Le givre présent sur l'unité extérieure se transforme en eau ou en vapeur lorsque le climatiseur est en mode de dégivrage.

En mode rafraichissement ou deshumidification

• L'humidité présente dans l'air se transforme en eau sur la surface froide de la tuyauterie de l'unité extérieure et goutte.

• Les mesures de dépannage sont classées dans les deux catégories suivantes en fonction des solutions. Prenez les mesures adaptées en fonction des symptômes.

Pas de anomalies de fonctionnement

• Ces cas ne sont pas des problèmes.

Vérifier

• Veuillez procéder de nouveau à des vérifications avant de contacter un réparateur.

Le climatiseur ne fonctionne pas (le témoin de fonctionnement est éteint).

• Le disjoncteur est éteint ou un fusible a sauté?
• Le réglage de la minuterie est-il correct?

L'effet de rafraîchissement (chauffage) est faible.

• Les frites à air sont-elles propres?
• L'entrée d'air ou la sortie des unités intérieure et extérieure est-elle obstruée?
• Le réglage de la température est-il correct?
• Les fenêtres et les portes sont-elles fermées?
• Le débit d'air et le sens du flux d'air sont-ils correctement définis?

Une anomalie de fonctionnement survient.

• Il est possible que le climatiseur ne fonctionne pas correctement en cas d'orage ou en présence d'ondes radio. Désactivez le disjoncteur, activez-le de nouveau et tentez de faire fonctionner le climatiseur avec la télécommande.

Le fonctionnement de cette manière soudaine (le témoin de fonctionnement clignote).

• Les filtres à air sont-ils propres? Nettoyez les filtres à air.
• L'entrée d'air ou la sortie des unités intérieure et extérieure est-elle obstruée?
• Désactivez le disjoncteur et retirez tous les obstacles. Activez-le de nouveau et tentez de faire fonctionner le climatiseur avec la télécommande. Si le témoin clignote toujours, contactez l'atelier d'entretien où vous avez acheté le climatiseur.

Le fonctionnement cesse de manière soudaine (le témoin de Fonctionnement est allumé).

Pour protéger le système, il est possible que le climatiseur cesse de fonctionner en cas de fluctuations importantes et soudaines de la tension. Le fonctionnement reprend automatiquement après 3 minutes environ.

De la vapeur sort de l'unité intérieure.

Cela survient lorsque l'air de la pièce est transformé en vapeur par le flux d'air froid en mode RAFRAICHISSEMENT. - Cela est lié au raffraîchissement de l'air de la pièce par l'échangeur de chaleur, l'air se transforme en vapeur pendant le dégivrage.

L'air chaud ne circule pas rapidement après l'activation du mode chaleur.

• Le climatiseur est en cours de préchauffage. Vous devez attendre 1 à 4 minutes environ. (Le système est conçu pour n'évacuer l'air qu'une fois une certaine température atteinte.)

La minuterie de marche/arrét ne fonctionne pas conformément aux réglages.

• Déterminez si la MINUTERIE DE MARCHE/ARRÉT et la MINUTERIE HEBDOMADAIRE sont réglées sur la même heure.

Modifiez ou désactivez les réglages de la MINUTERIE HEBDOMADAIRE. Page 24

La télécommande ne fonctionne pas correctement.

Aucun signal de télécommande ne s'affiche. La sensibilité de la télécommande est faible. L'écran présente un faible contraste ou est noir. Vous ne parvenez plus à commander l'écran. - Les piles sont presque épuisées et la télécommande ne fonctionne pas correctement. Remplacez toutes les piles par des piles AAA. LR03 (alcalines) neuves. Pour plus de détails, reportez-vous à la section d'installation des piles dans le présent manuel. Page 9

Une fois le fonctionnement arrêté

• Le ventilateur extérieur continue à tourner pendant encore 60 secondes pour protéger le système.

• Lorsque la température extérieure est très élevée, le ventilateur extérieur se met à tourner pour protéger le système.

L'unité interieure émet des odeurs.

• Cela survient lorsque les odeurs de la pièce, des meubles ou de cigarettes sont absorbées par l'unité et évacuées avec le flux d'air. (Nous vous recommandons alors de demander à un technicien de nettoyer l'unité intérieure. Contactez l'atelier d'entretien où vous avez acheté le climatiseur.)

Le mode chaleur ne peut être sélectionné, même si l'unité est un modèle à pompe à chaleur.

• Vérifiez que le fil de liaison (J8) n'a pas été coupé. S'il a été coupé, contactez l'atelier d'entretien.

Avertissement

En cas d'anomalie de fonctionnement (odeur de brûlé, par exemple), cessez le fonctionnement et désactivez le disjoncteur.

• Poursuivre le fonctionnement dans des conditions anormales peut entraîner une panne, des décharges électriques ou un incendie.
• Contactez l'atelier d'entretien où vous avez acheté le climatiseur.

Ne tentez pas de réparer ou de modifier le climatiseur.

• Des travaux incorrects peuvent entraîner des décharges électriques ou un incendie.
• Contactez l'atelier d'entretien où vous avez acheté le climatiseur.

• Le cordon d'alimentation est extrêmement chaud ou endommagé.
• Un son anormal est émis lors du fonctionnement.
• Le fonctionnement est fréquemment interrompu par le disjoncteur de sécurité, un fusible ou le disjoncteur de perte de terre.
• Un interrupteur ou une touche fonctionne souvent de manière incorrecte.
• Il y a une odeur de brûlé.
• De l'eau fuit de l'unité intérieure.

Désactivez le disjoncteur et contactez l'atelier d'entretien.

■ Après une panne d'électricité Le fonctionnement reprend automatiquement après 3 minutes environ. Vous devez éteindre un peu. Orage - En cas de risque d'orage, cessez le fonctionnement et désactivez le disjoncteur pour protéger le système.

Consignes pour la mise au rebut

Votre produit et les piles fournies avec la télécommande sont marqués de ce symbole. Il signifie que les appareils électriques et électroniques, ainsi que les piles doivent être éliminés séparément des ordures ménagères non triées. Pour les piles, un symbole chimique peut être également présent. Ce symbole signifie que la pile contient une dose de métaux lourds supérieure à une certaine concentration. Le symbole chimique qui peut apparaître est le suivant:

■ Pb: plomb (>0,004%)

N'essayez pas de démonter vous-même le système : le démontage du système ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les règlementations locales et nationales en vigueur.

Les unités et piles usagées doivent être traitées dans des installations spécialisées de dépannage, réutilisation ou recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement nuisibles sur l'environnement et la santé.

Veuillez contacter votre installateur ou les autorités locales pour plus d'informations.

Diagnostic par la télécommande

• La télécommande peut recevoir un code d'erreur de l'unité intérieure.
• Si vous maintainez la touche Cancel enforcée pendant 5 secondes, la mention "OO" clignote dans la section d'affichage de la température.
• Appuyez sur Cancel à plusieurs reprises jusqu'à ce qu'un bip sonore continu soit émis.
• Le code change comme indiqué ci-dessous et un long bip sonore est émis.

	CODE	SIGNIFICATION
SYSTème	00	NORMAL
	UA	ERREUR D'ASSOCIATION DES UNITS INTÉRIEURE ET EXTÉRIEURE
	U0	MANQUE DE RÉFRIGERANT
	U2	BAISSE DE TENSION OU SURTENSION DU CIRCUIT PRINCIPAL
	U4	PROBLÉME DE TRANSMISSION (ENTRE L'UNITÉ INTÉRIEURE ET L'UNITE EXTÉRIEURE)
UNITÉ INTÉRIEURE	A1	PANNE CCI INTÉRIEURE
	A5	COMMANDE HAUTE PRESSION OU PROTECTION CONTRE LE GEL
	A6	PANNE DU MOTEUR DU VENTILATEUR
	C4	PANNE DU CAPTEUR DE TEMPERATURE DE L'éCHANGEUR DE CHALEUR
	C9	PANNE DU CAPTEUR DE TEMPERATURE DE L'AIR D'ASPIRATION
UNITÉEXTÉRIEURE	EA	ERREUR DE COMMUTATEUR RAFRAÍCHISSEMENT/CHALEUR
	E1	PANNE DE LA CARTE DU CIRCUIT
	E5	OL DÉMARRÉ
	E6	PANNE DE DÉMARRAGE DU COMPRESSEUR
	E7	PANNE DU MOTEUR DU VENTILATEUR C.C.
	F3	HAUTE TEMPERATURE DE LA COMMANDE DU TUYAU DE DÉCHARGE
	F6	COMMANDE HAUTE PPRESSION (RAFRAÍCHISSEMENT)
	H0	PANNE DU CAPTEUR
	H6	INTERRUPTION DU FONCTIONNEMENT EN CAS D'UNE PANNE DU CAPTEUR DE DÉTÉCTION DE POSITION
	H8	PANNE DU CAPTEUR DE COURANT C.C.
	H9	PANNE DU CAPTEUR DE TEMPERATURE DE L'AIR D'ASPIRATION
	J3	PANNE DU CAPTEUR DE TEMPERATURE DU TUYAU DE DÉCHARGE
	J6	PANNE DU CAPTEUR DE TEMPERATURE DE L'éCHANGEUR DE CHALEUR
	L3	PANNE DE CHAUFFAGE DES PIEÇES ÉLECTRIQUES
	L4	HAUTE TEMPERATURE AU Niveau DU DISSIPATEUR THERMIQUE DU CIRCUIT DE L'INVERSEUR
	L5	SURINTENSIÉ DE SORTIE
	P4	PANNE DU CAPTEUR DE TEMPERATURE DU DISSIPATEUR THERMIQUE DU CIRCUIT DE L'INVERSEUR

Remarque

• Un bip sonore court et deux bips sonores consécutifs sont émis pour indiquer que les codes ne correspondent pas.
• Pour effacer le code, maintenez la touche enfoncée pendant 5 secondes. Le code s'efface également si vous n'appuyez pas sur la touche pendant 1 minute.

DIODES ÉLECTROLUMINESCENTES SUR LA CCI DE L'UNITÉ EXTÉRIEURE 3MXM, 4MXM, 5MXM

VERT	ROUGE
MICRO-ORDINATEUR NORMAL	DÉTCTION DES DYSFONCTIONNEMENTS
LED-A	LED1	LED2	LED3	LED4	LED5	DIAGNOSTIC
#	●	●	●	●	●	NORMAL → VÉRIFIEZ L'UNITE INTÉRIEURE
#	☆	●	☆	☆	●	PROTECTION CONTRE LA HAUTE PRESSION DÉCLENCHÉ OU GEL DANS L'UNITE EN FONCTIONNEMENT OU EN VEILLE
#	☆	●	☆	●	●	* RELAIS DE SURCHARGE DÉCLENCHÉ OU HAUTE TEMPERATURE DU TUYAU DE DÉCHARGE
#	●	☆	☆	●	●	PANNE DE DÉMARRAGE DU COMPRESSEUR
#	●	☆	●	☆	●	SURINTENSITÉ D'ENTRÉE
#	☆	☆	●	●	●	* ANOMALIE THERMISTANCE OU CT
#	☆	☆	●	☆	●	HAUTE TEMPERATURE DU COFFRET ÉLECTRIQUE
#	●	●	●	☆	●	HAUTE TEMPERATURE AU Niveau DU DISSIPATEUR THERMIQUE DU CIRCUIT DE L'INVERSEUR
#	●	●	☆	●	●	* SURINTENSITÉ DE SORTIE
#	●	●	☆	☆	●	* MANQUE DE RÉFRIGÉRANT
#	☆	●	●	☆	●	FAIBLE TENSION D'ALIMENTATION DU CIRCUIT PRINCIPAL OU BAISSÉ DE TENSION TEMPORAIRE
#	☆	●	●	●	●	PANNE DE COMMUTATION DE L'ÉLECTROVANNE D'INVERSION
#	☆	☆	☆	☆	●	PANNE DU MOTEUR DU VENTILATEUR
☆	-	-	-	-	●	[REMARQUE 1]
●	-	-	-	-	●	PANNE D'ALIMENTATION ÉLECTRIQUE OU [REMARQUE 2]

REMARQUE: la diode électroluminescente 5 est uniquement disponible pour la série 5M.

VERT	NORMALEMENT CLIGNOTANT
ROUGE	NORMALEMENT ÉTEINT
☆	ALLUMÉE
♦	CLIGNOTANT
●	ÉTEINTE
-	NON PERTINENT

DIODES ÉLECTROLUMINESCENTES SUR LA CCI DE L'UNITÉ EXTÉRIEURE 2MXM

VERT
MICRO-ORDINATEUR NORMAL
DIODE ÉLECTROLUMINESCENTE A	DIAGNOSTIC
♀	NORMAL → VÉRIFIÉZ L'UNITÉ INTÉRIÉURE
♂	[REMARQUE 1]
●	PANNE D'ALIMENTATION ÉLECTRIQUE OU [REMARQUE 2]

VERT	NORMALEMENT CLIGNOTANT
☆	ALLUMÉE
♦	CLIGNOTANT
●	ÉTEINTE

Remarque

• Mettez hors tension, puis de nouveau sous tension. Si la diode électroluminescente s'allume de nouveau, la CCI de l'unité extérieure présente une anomalie de fonctionnement.
• Les diagnostics signalés par
• Ne s'appliquent pas dans certains cas. Pour plus de détails, reportez-vous au guide d'entretien.

Référence rapide

DAIKIN INDUSTRIES CZECH REPUBLIC s. r. o.
