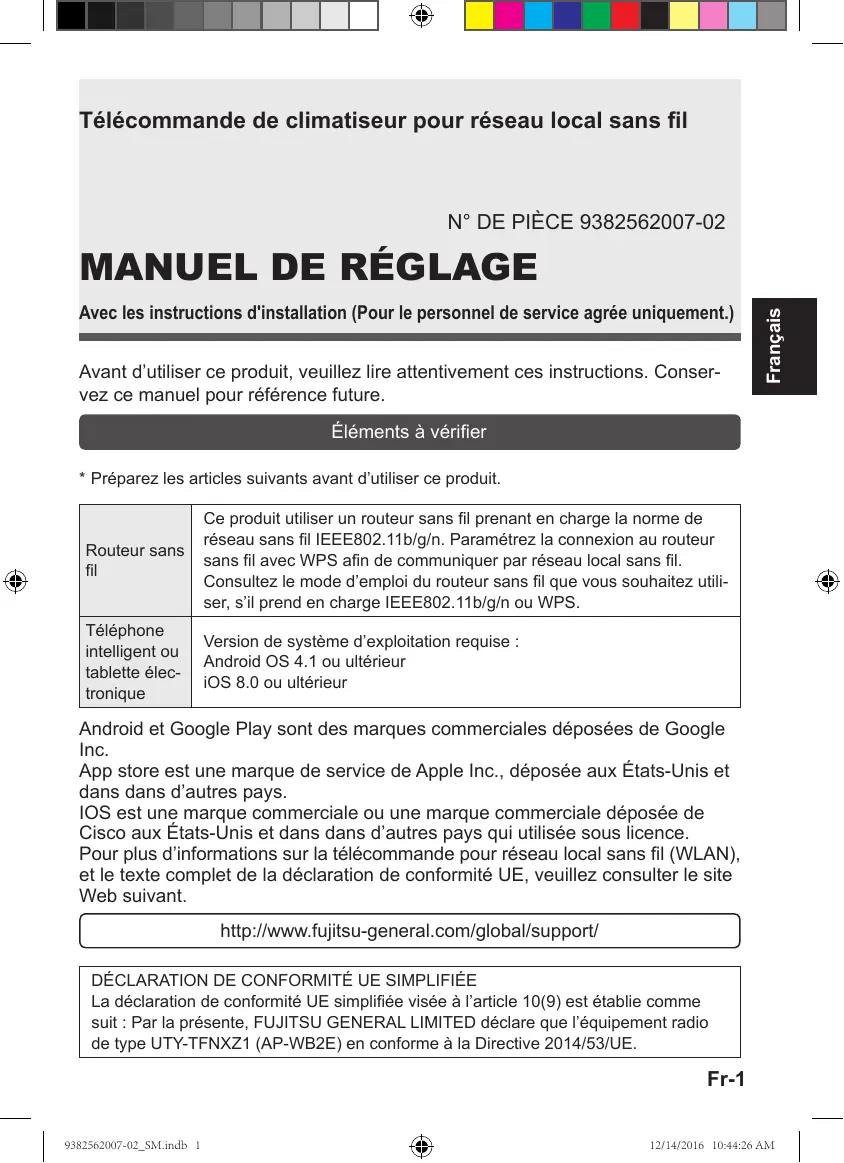

Télécommande de climatiseur pour réseau local sans fil
Avant d’utiliser ce produit, veuillez lire attentivement ces instructions. Conservez ce manuel pour référence future.
Consultez le mode d’emploi du routeur sans fil que vous souhaitez utiliser, s’il prend en charge IEEE802.11b/g/n ou WPS.
Cisco aux États-Unis et dans dans d’autres pays qui utilisée sous licence. Pour plus d’informations sur la télécommande pour réseau local sans fil (WLAN), et le texte complet de la déclaration de conformité UE, veuillez consulter le site Web suivant. http://www.fujitsu-general.com/global/support/ DÉCLARATION DE CONFORMITÉ UE SIMPLIFIÉE La déclaration de conformité UE simplifiée visée à l’article 10(9) est établie comme suit : Par la présente, FUJITSU GENERAL LIMITED déclare que l’équipement radio de type UTY-TFNXZ1 (AP-WB2E) en conforme à la Directive 2014/53/UE.

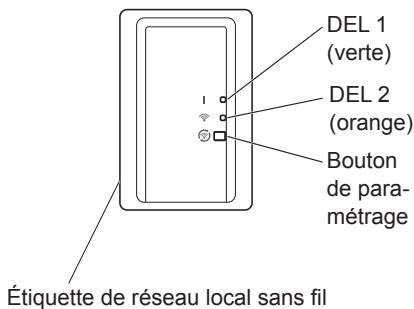

• Veillez à maintenir l’étiquette de réseau local sans fil en recopiant les informations ou en la collant sur la liste dans « 9. PARAMÉTRAGE DÉTAILLÉ ». • La forme de l’affichage DEL et du bouton de réglage peut varier de l’illustration ci-dessus en fonction du produit.
9382562007-02_SM.indb 2 • En cas de dysfonctionnement (odeur de brûlé), arrêtez immédiatement le climatiseur, mettez le disjoncteur hors tension pour couper l’alimentation ou débranchez la prise. Faites ensuite appel à un technicien de service agréé. • • • Ne faites pas fonctionner le climatiseur avec les mains mouillées. Ne pas installer ce produit dans des endroits où l’utilisation d’un équipement sans fil est interdit (par ex. hôpitaux). • Ne pas utiliser ce produit à proximité de personnes portant un simulateur cardiaque ou similaire. • Ne pas utiliser ce produit à proximité d’équipements à commande automatique (par ex. portes automatiques et avertisseurs d’incendie).
• Débranchez toutes les sources d’alimentation lorsque le produit est inutilisé pendant une longue période. • Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous utilisez l’unité. • Ne pas presser les boutons de ce produit plus fort que nécessaire.
9382562007-02_SM.indb 3
Ceci risque de causer un échauffement, ou un incendie.
Des objets peuvent chuter en causant des dommages corporels, un incendie, ou des dégâts matériels. Si vous savez qu’il se trouve des personnes dans le voisinage du climatiseur, informez-les à l’avance que vous allez l’utiliser et l’arrêter depuis en emplacement distant. Le démarrage ou l’arrêt soudain du climatiseur peut surprendre la personne et la faire chuter ou dégringoler si la personne se trouve sur un support. En outre, des changements rapides de la température extérieure / température ambiante risquent de causer une détérioration de la condition physique d’une personne. Ne pas utiliser ce produit lorsque des personnes dans la pièce ne sont pas en mesure de commander la température par eux-mêmes (par exemple, des nourrissons, des enfants, des personnes avec des handicaps physiques ou des personnes malades).
Le démarrage ou l’arrêt soudain du climatiseur risquent de causer une détérioration de la condition physique d’une personne ou des effets indésirables sur les animaux ou sur les plantes.
Des changements rapides de la température extérieure / température ambiante risquent de causer une détérioration de la condition physique d’une personne ou des effets indésirables sur les animaux ou sur les plantes.
Si la réception est mauvaise entre ce produit et le routeur sans fil, l’ajustement
Cet équipement est conforme aux limites d’exposition radio FCC/IC en vigueur dans un environnement non contrôlé et répond aux directives d’exposition aux radiofréquences de la FCC ainsi qu’aux règles d’exposition aux radiofréquences (RF) RSS-102 de l’IC. Cet équipement doit être installé et utilisé en maintenant le radiateur à au moins 20 cm du corps de la personne.
L’utilisation est sujette aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d’interférences, et (2) cet appareil doit accepter toute interférence, y compris une interférence susceptible de causer un fonctionnement indésirable. Ne pas utiliser ce produit dans les emplacements suivants. L’utilisation du pro-
Près d’un équipement de communication sans fil utilisant la même bande de fréquence (2,4 GHz) que ce produit.
(Les ondes radio risquent de ne pas passer en fonction de l’environnement.)
9382562007-02_SM.indb 5 sans fil en raison de l’utilisation d’ondes radio que vous utilisiez le chiffrement ou non. Le réseau local sans fil utilise des ondes radio pour échanger des informations
(par ex. murs). Par conséquent, il est possible que vos communications soient interceptées et lues ou illégalement infiltrées. Ne vous connectez pas à un équipement et à des réseaux que vous n’êtes pas
Réinitialiser les paramètres de ce produit lors de sa mise au rebut, ou de son
Utilisez ce produit comme un équipement de réseau sans fil normal. N’utilisez pas ce produit dans des hôpitaux ou à proximité d’emplacements avec du matériel médical.
N’utilisez pas ce produit à proximité d’un équipement électronique gérant un contrôle de haute précision ou des signaux faibles.
Appareils auditifs, simulateurs cardiaques, avertisseurs d’incendie, portes automatiques et autre équipements à commande électronique. Il ne s’agit pas d’une garantie de connexion sans fil et de performance avec
Utilisations dans des immeubles fabriqués en béton, en barres d’armature ou en métal. Installation à proximité d’obstacles Brouillage avec un autre équipement de communication utilisant la même fréquence. Emplacements où se trouvent des champs magnétiques d’équipements tels que des fours à micro-ondes, ou bien où se produisent de l’électricité statique ou des interférences d’ondes radio. Installez et configurez ce produit uniquement après avoir lu le mode d’emploi
9382562007-02_SM.indb 6
REMARQUES : Avant de commencer, attendez 60 secondes ou plus après mise sous tension du climatiseur (par disjoncteur ou prise). Vérifiez que le téléphone intelligent ou la tablette électronique est relié au routeur sans fil auquel vous connectez le climatiseur. Ce paramètre ne fonctionnera pas s’il n’est pas connecté au même routeur sans fil. Pour commander 2 climatiseurs ou plus avec le même téléphone intelligent ou la même tablette électronique, répétez le paramétrage du mode choisi. Le contenu de l'affichage est sujet à modification en raison des mises à jour de l’appli mobile, et peut ne pas correspondre à l'écran réel.
9382562007-02_SM.indb 7 Consultez le mode d’emploi du routeur sans fil à propos de l’emplacement du bouton et de comment l’utiliser.
9382562007-02_SM.indb 8
2sec) Quelques minutes peuvent s’écouler avant que le message ne s’affiche à l’écran.
AP accueil XYZ AP ABC123 Sélectionnez le point d’accès du réseau local sans fil AP accueil XYZ AP ABC123 Conn. de l’app.
- Transfert de l'appareil à un tiers ■ Annuler l'inscription du climatiseur Annulez l'inscription du climatiseur en utilisant l’appli mobile. (Consultez le mode d’emploi de l’appli mobile pour plus de détails.) ■ Initialisation de l’adaptateur du réseau local sans fil *Séquence d’allumage :
Il ne sera pas possible de donner des instructions d’exploitation ou d’effectuer une surveillance à partir de l’appli mobile tant que l’alimentation est débranchée du climatiseur (par disjoncteur ou prise). La température ambiante sera affichée dans l’appli mobile durant le fonctionnement. Toutefois, la température ambiante affichée peut ne pas être correcte en fonction de la situation dans la pièce, ou de l’état de fonctionnement du climatiseur. Utilisez cette dernière uniquement comme référence. Si les paramètres de l’appli mobile et de la télécommande diffèrent, la dernière opération effectuée prendra la priorité.
Je ne sais pas comment utiliser l’appli mobile.
Consultez « Éléments à vérifier ».
Enregistrement de climatiseur » pour chaque climatiseur.
Vérifiez s’il existait un propriétaire précédent utilisant cette commande de réseau local sans fil. S’il existait un propriétaire précédent, veuillez contacter le personnel d’entretien autorisé.
Vérifiez que le routeur de réseau local sans fil de l’unité intérieure est en service. (Vérifiez que la DEL de votre réseau local sans fil adapter est allumée ou clignote.) * Si la DEL est paramétrée pour s’éteindre dans l’appli mobile, elle ne s’allumera pas ni ne clignotera.
9382562007-02_SM.indb 13
Vérifiez que votre téléphone intelligent n’est pas en mode Vol. Vérifiez que vous ne vous pas dans un endroit où il est difficile d’établir une connexion avec des ondes radio.
*Séquence d’allumage : État des voyants Tous les voyants sont éteints
Les voyants DEL sont éteints en paramétrant depuis l’appli mobile. Consultez le mode d’emploi de l’appli mobile.
0,5 seconde marche / 0,5 seconde arrêt). Il est possible que l’adaptateur du réseau local sans fil ne soit pas correctement connecté au routeur sans fil. Débranchez l’alimentation du climatiseur (par disjoncteur ou prise), puis rebranchez.
0,5 seconde marche / Tous les voyants clignotent rapidement (répétition de 0,5 seconde marche / 0,5 seconde arrêt). Si le problème persiste même après avoir effectué ces vérifications et diagnostics, contactez un technicien de service agréé.

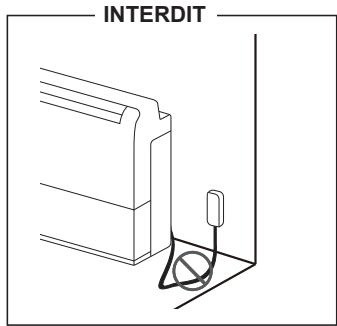

• Installez l'adaptateur du réseau local sans fil près du routeur sans fil. (La connexion sera instable si elle est placée plus loin ce qui rendra l'utilisation du système plus difficile.) • Installez l'adaptateur du réseau local sans fil entre l'unité intérieure et le routeur sans fil. • Certains types de matériau pour les murs risquent de bloquer les communications sans fil. • Ne touchez pas l'éch. de chaleur. • Pendant l'installation ou le retrait, ne laissez pas le fil se coincer dans une quelconque pièce et ne tirez pas dessus avec force. Cela risque de provoquer un dysfonctionnement du climatiseur. • Veuillez ne pas installer l'adaptateur du réseau local sans fil dans les endroits suivants. Cela pourrait créer des interférences avec la communication radio. - Endroits exposés en plein soleil - Endroits soumis à des températures extrêmement élevées ou basses, comme à proximité d'un port de sortie du corps principal du climatiseur - Près de l'entrée ou de la sortie d'air du climatiseur - Endroits extrêmement humides - Endroits à proximité de pièces mobiles du corps principal du climatiseur - Endroits à proximité du bas du corps principal du climatiseur - À l'intérieur ou sur le côté du corps principal du climatiseur - Près d'un four à micro-ondes - À moins d'1 m (40 po) d'un téléviseur ou d'une radio - Endroits accessibles aux enfants - Près d'appareils de contrôle automatique comme des capteurs de porte automatique ou des détecteurs de fumée - Endroits contenant de l'huile, de la vapeur ou des gaz inflammables - À proximité d'équipements médicaux, de stimulateurs cardiaques, de défibrillateurs ou d'autres appareils - Endroits où l'adaptateur du réseau local sans fil pourrait être mouillé, comme dans une salle de bain - Endroits où l'adaptateur du réseau local sans fil est difficile d'accès • Veuillez installer l'adaptateur du réseau local sans fil dans un endroit où les commutateurs et les boutons peuvent être actionnés et où l'affichage DEL peut être confirmé. (Dans les zones indiquées ci-dessous.)

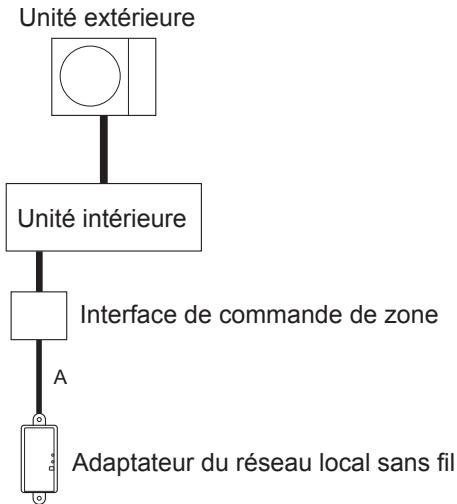

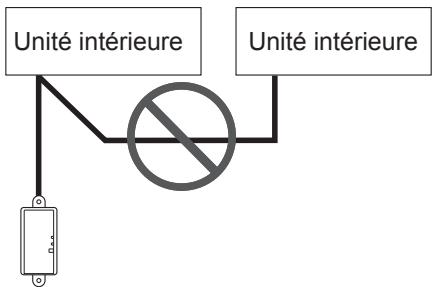

9382562007-02_SM.indb 16 Lors de l'utilisation de cet appareil avec l'interface de commande de zone: *Uniquement lorsque la commande de zone est disponible.

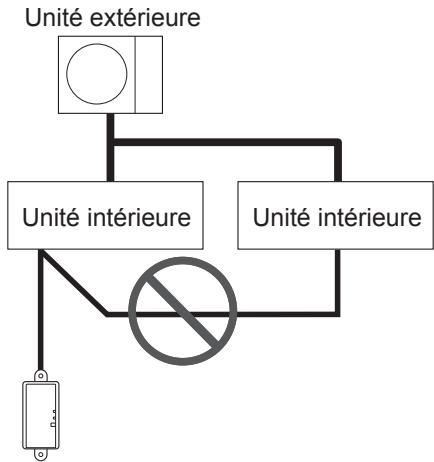

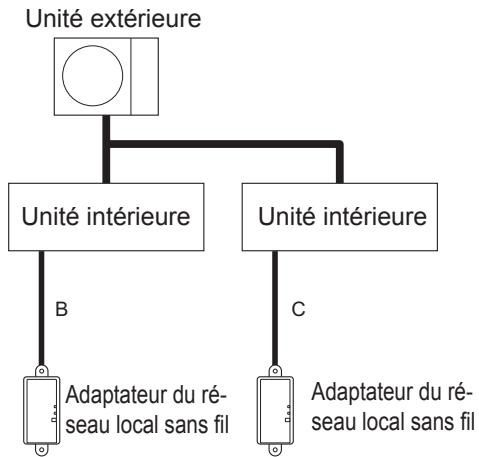

Unité extérieure • Assurez-vous que les enfants sont bien tenus à l'écart lors de l'installation de cette unité. Autrement, un choc électrique ou des blessures pourraient survenir.
• Déchargez l'électricité statique sur votre corps avant de commencer les travaux. Si vous ne déchargez pas l'électricité statique, les pièces du panneau risquent d'être endommagées. • Lors des travaux de câblage, faites attention à ne pas endommager le câble ou à vous blesser. De même, raccordez correctement les connecteurs. Les connecteurs mal raccordés causeront pannes, surchauffe, incendie ou choc électrique. • Effectuez le câblage de sorte que de l'eau ne puisse pas pénétrer dans l'unité le long du câblage externe. Installez toujours un siphon au câblage ou prenez d'autres contre-mesures. Autrement, cela causera pannes, incendies ou chocs électriques. • Ne touchez pas le circuit imprimé et les pièces du imprimé directement avec vos mains. Autrement, un choc électrique ou des blessures pourraient survenir.

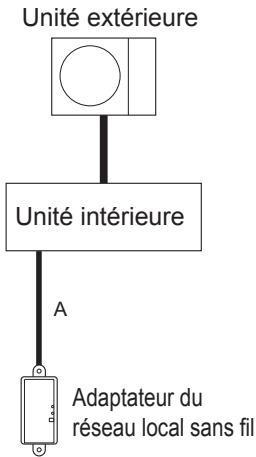

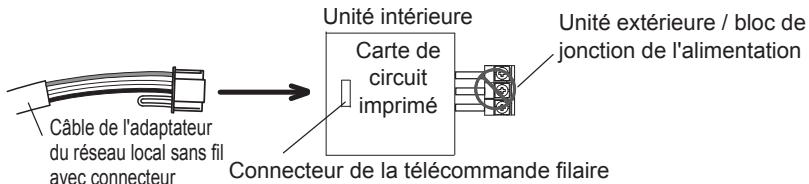

Choisissez parmi les modèles suivants selon le type d'unité intérieure pour raccorder les fils de l'adaptateur du réseau local sans fil. Pour le modèle de raccordement, consultez le manuel d'installation de l'unité intérieure.
Unité intérieure Carte de circuit imprimé

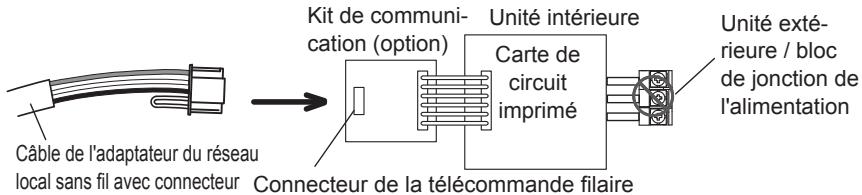

Connecteur de la télécommande filaire avec connecteur Modèle 2
Kit de communi- Unité intérieure cation (option) Carte de circuit imprimé

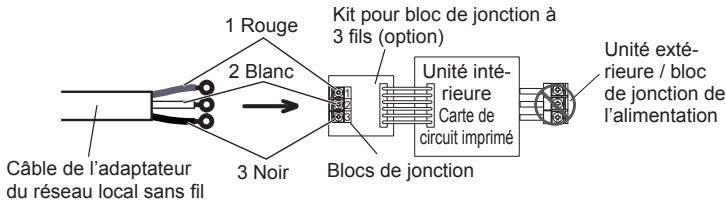

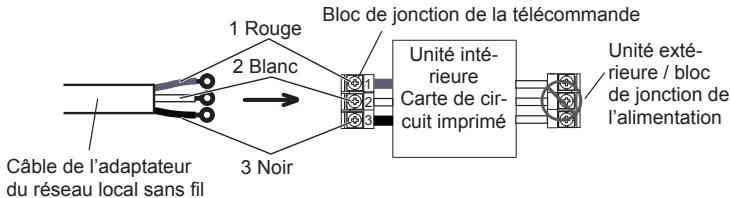

Raccordement au bloc de jonction de la télécommande en utilisant le kit pour bloc de jonction à 3 fils (option). Positionnez les câbles de manière à ce que les couleurs correspondent. 1 Rouge
Pour dénuder l'isolation d'un fil conducteur, utilisez toujours un outil spécial comme une pince à dénuder. Si vous n'avez pas d'outil spécial, dénudez l'isolation avec précaution à l'aide d'un couteau ou d'un autre ustensile. (1) Utilisez des cosses à anneaux avec manchons isolants comme indiqué dans la figure pour connecter le bloc de jonction. (2) Serrez fermement les cosses à anneaux aux fils à l'aide d'un outil approprié afin que les câbles ne se desserrent pas. Bande : 10 mm Cosse à anneau
L'utilisation d'un tournevis ayant une taille de mèche inappropriée endommagera les têtes de vis, et les vis ne seront pas serrées correctement. (5) Ne serrez pas trop les vis des cosses. Les vis risqueraient de casser. Vis avec rondelle spéciale Vis avec rondelle spéciale Fil
Couple de serrage [N·m (kgf·cm)] Vis M4
Installez l'adaptateur du réseau local sans fil dans le sens indiqué dans la figure. Si l'adaptateur du réseau local sans fil est installé dans le mauvais sens, de l'eau risque de pénétrer dans l'adaptateur par le fil et causer une panne.
Effectuez le réglage des fonctions conformément aux conditions d'installation en utilisant l’appli mobile. Pour les détails du numéro de fonction et la valeur de réglage, consultez le manuel d'installation de l'unité intérieure. Effectuez le réglage des fonctions pendant que le climatiseur est arrêté. 1) Ouvrez le menu latéral de l’appli mobile, puis tapez sur «Installer» 2) Saisissez le mot de passe «5679», puis tapez sur «Réglage fonctions» sur l'écran suivant. 3) Réglez le Numéro de fonction et la Valeur de réglage (numéro) au besoin. 4) Tapez sur «Svgd (Sauvegarder)» pour terminer le réglage de chaque Numéro de fonction. *Tapez sur «Retour» pour revenir au menu latéral. REMARQUES : Une fois à l'écran «Réglage fonctions», et si aucun bouton n'est actionné pendant 1 minute, il reviendra à l'écran «Installer».
