SD QUATTRO - Appareil photo numérique SIGMA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Appareil photo numérique sans miroir
Capteur	Capteur Foveon X3 de 29 MP
Format d'image	RAW, JPEG
Objectifs compatibles	Monture SIGMA SA
Écran	Écran LCD de 3,0 pouces, 1,62 million de points
Visée	Visée électronique avec un taux de rafraîchissement de 60 fps
ISO	100 à 6400 (extensible jusqu'à 102400)
Vitesse d'obturation	1/4000 à 30 secondes
Connectivité	USB 3.0, HDMI, Wi-Fi
Alimentation électrique	Batterie lithium-ion BP-51
Dimensions approximatives	146 x 113 x 60 mm
Poids	1 200 g (avec batterie et carte mémoire)
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, service après-vente recommandé
Garantie	2 ans
Informations générales	Conçu pour les photographes professionnels et amateurs avancés

FOIRE AUX QUESTIONS - SD QUATTRO SIGMA

Comment allumer mon appareil SIGMA SD QUATTRO ?

Pour allumer votre SIGMA SD QUATTRO, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement installée et chargée. Si la batterie est déchargée, rechargez-la ou remplacez-la par une batterie pleine.

Comment changer l'objectif de mon SIGMA SD QUATTRO ?

Pour changer l'objectif, assurez-vous que l'appareil est éteint. Appuyez sur le bouton de déverrouillage de l'objectif, tournez l'objectif dans le sens inverse des aiguilles d'une montre et retirez-le. Pour installer un nouvel objectif, alignez les repères et tournez dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Mon appareil ne prend pas de photos, que faire ?

Vérifiez que l'appareil est en mode photo et que la carte mémoire est insérée correctement. Assurez-vous également que l'objectif n'est pas obstrué et que l'appareil n'est pas en mode lecture.

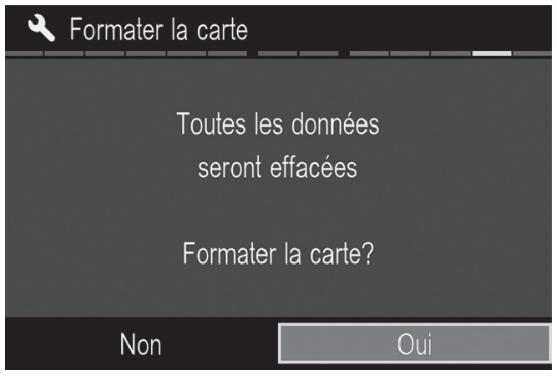

Comment formater la carte mémoire ?

Accédez au menu de l'appareil, sélectionnez 'Configuration', puis 'Formatage de la carte'. Suivez les instructions à l'écran pour finaliser le formatage.

Pourquoi mes photos sont floues ?

Les photos floues peuvent être dues à un flou de mouvement ou à une mise au point incorrecte. Assurez-vous d'utiliser une vitesse d'obturation appropriée et de vérifier que votre mise au point est correcte avant de prendre la photo.

Comment mettre à jour le firmware de mon SIGMA SD QUATTRO ?

Visitez le site web de SIGMA pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation de votre SIGMA SD QUATTRO est disponible en ligne sur le site officiel de SIGMA dans la section 'Support' ou 'Téléchargements'.

Que faire si l'écran de mon appareil est noir ?

Vérifiez si l'appareil est allumé. Si l'écran reste noir, essayez de retirer et de réinsérer la batterie. Si le problème persiste, contactez le support technique de SIGMA.

MODE D'EMPLOI SD QUATTRO SIGMA

Nous vous remercions d'avoir choisi le Sigma sd Quattro H

Nous vous recommandons de lire attentivement le mode d'emploi de votre sd Quattro H avant toute utilisation afin d'en obtenir les meilleures performances et d'en tirer le meilleur parti. Profitez bien de votre nouvel appareil Sigma !

• Gardez précieusement ce manuel d'utilisation à portée de main. Il vous aidera à utiliser au mieux votre appareil à tout moment.
• Les conditions de garantie figurent dans le certificat joint. Veuillez vous y référer pour tout détail.

Cet appareil photographique est destiné à un usage personnel et ne doit en aucun cas être utilisé pour contrevenir aux lois locales ou internationales relatives à la propriété commerciale, intellectuelle ou artistique ("copyright"). Toutes les prises de vues relatives aux spectacles, compétitions, défilés ou évènements commerciaux doivent respecter les lois de la propriété et du "copyright".

• FOVEON est une marque de Foveon, Inc. X3 et le logotype X3 Logo sont des marques de Foveon, Inc.
• logos SD, SDHC et SDXC sont des marques déposées de SD-3C, LLC.
• Microsoft et Windows sont des marques ou des marques déposées par Microsoft Corporation aux Etats Unis d'Amérique et/ou dans d'autres pays.
• Macintosh et Mac OS sont des marques déposées ou des marques de Apple Inc. aux Etats Unis d'Amérique et/ou dans d'autres pays.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing, LLC.
• Eye-Fi, le logo Eye-Fi et Eye-Fi connected sont des marques de Eye-Fi, Inc.
• Tous les autres noms de sociétés ou de produits utilisés dans le présent document sont des marques ou des marques déposées de leurs propriétaires respectifs.
• Pour l'affichage des menus, l'appareil utilise une police de caractère conçue par Ricoh CO., Ltd.

Elimination des déchets d'Equipements Electriques et Electroniques ménagers

(Applicable dans l'Union Européenne selon les dispositions particulières de chaque Etat membre)

Ce symbole inscrit sur le produit ou sur l'emballage, le mode d'emploi et la carte de garantie indique que le produit ne doit pas être éliminé avec les autres déchets ménagers. Il doit être remis à un point de collecte agréé des Déchets d'Equipements Electrique et Electroniques en fin de vie. Si votre produit contient des accumulateurs ou piles aisément amovibles, éliminez-les séparément selon les dispositions locales en vigueur. Il est de votre responsabilité de vous assurer que le produit sera recyclé correctement. Vous aiderez ainsi à lutter contre l'impact négatif pour l'environnement et la santé humaine. Pour plus d'information, veuillez prendre contact avec vos autorités locales, votre service de collecte des déchets ou votre revendeur.

CONTENU ET ACCESSOIRES

Nous vous recommandons de vérifier que les accessoires suivants ont bien été livrés avec votre appareil. Sinon, veuillez prendre contact avec votre revendeur.

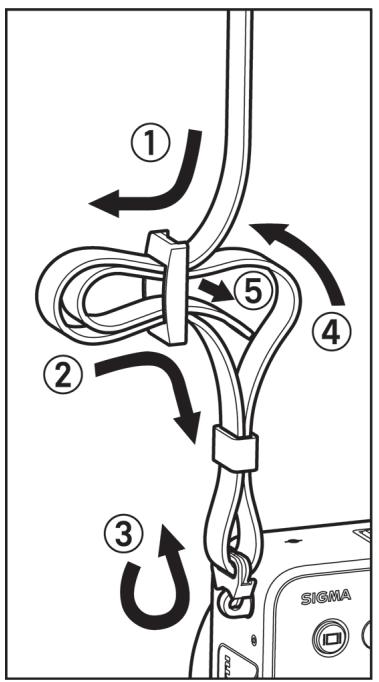

1. Courroie de transport
2. Batterie Li-ion BP-61
3. Chargeur de batterie BC-61
4. Câble de chargeur de batterie
5. Câble USB
6. Mode d'emploi
7. Garantie contractuelle

8. Autocollant de garantie

9. Appareil photographique (sd Quattro H)

10. Bouchon de baïonnette (livré sur l'appareil)

- L'appareil est fourni sans carte mémoire. Veuillez vous en procurer une séparément.

CONTENU ET ACCESSOIRES.... 3

SOMMAIRE 4

CONNEXION À UN ORDINATEUR OU UN TÉLÉVISEUR.148

CONNEXION À UN ORDINATEUR 149

TRANSFERT D'IMAGES VERS UN ORDINATEUR......150

POUR FAIRE FONCTIONNER LE BOÎTIER DEPUIS VOTRE ORDINATEUR .. 150

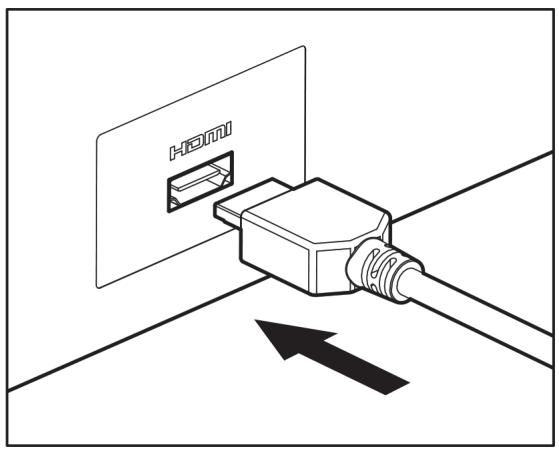

CONNEXION À UN TÉLÉVISEUR 151

ENVIRONNEMENT TECHNIQUE....152

ACCESSOIRES EN OPTION 153

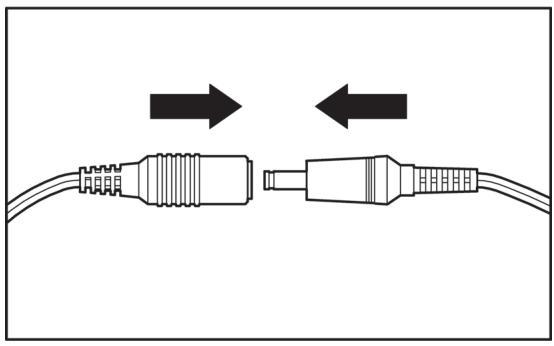

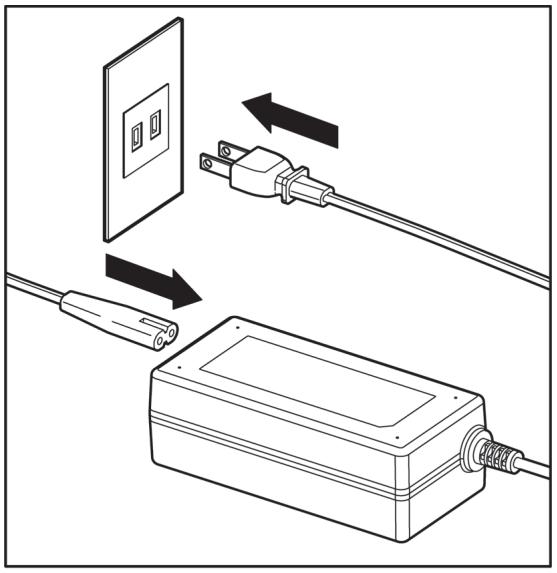

ALIMENTATION SECTEUR....154

ENTRETIEN....156

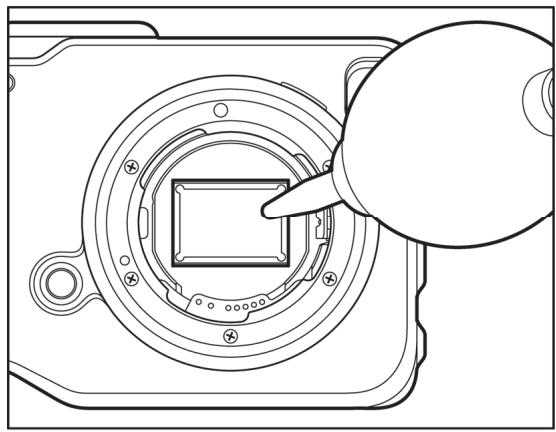

NETTOYAGE DU CAPTEUR 157

PROBLEMES D'UTILISATION....159

CARACTERISTIQUES TECHNIQUES 162

Pour éviter tout dommage ou erreur de manipulation, nous vous demandons de lire attentivement le mode d'emploi avant d'utiliser votre appareil. Nous attirons particulièrement votre attention sur les deux signes d'avertissement ci-dessous :

⚠️ Mise en garde !!

La non prise en compte de cette mise en garde pourrait entraîner un accident grave ou un dommage sérieux au produit

⚠️ Avertissement !!

Le non respect de cet avertissement pourrait entraîner un accident ou endommager le produit

La batterie doit être entreposée hors de portée des enfants. Si une batterie est avalée par accident, contactez immédiatement un service médical d'urgence.
N'utilisez pas de batteries autres que celles indiquées. Ceci peut provoquer une explosion ou une fuite de la batterie, endommager le boîtier et entraîner des blessures ou un incendie.
N'utilisez pas une batterie autre que celle mentionnée dans ce livret. Ceci peut provoquer une explosion ou une fuite de la batterie, endommager le boîtier et entraîner des blessures ou un incendie.
Evitez tout choc, secousse ou chute. Ceci peut provoquer une explosion ou une fuite de la batterie et entraîner des blessures ou un incendie.
Ne démontez pas la batterie, ne provoquez pas de court-circuit, ne la chauffez pas, ne la brûlez pas. Ceci peut provoquer une explosion ou une fuite de la batterie, endommager le boîtier et entraîner des blessures ou un incendie.
Ne cherchez pas à recharger une autre batterie que celle fournie. Ceci peut provoquer une explosion ou une fuite de la batterie, endommager le boîtier et entraîner des blessures ou un incendie.
Si vous détectez une fumée qui s'échappe de l'appareil ou de la batterie, une surchauffe ou une odeur de brûlé, retirez immédiatement la batterie en prenant garde de ne pas vous brûler, et ramenez l'appareil a son lieu de vente ou remettez-le à un réparateur agréé
Veillez à respecter la réglementation en vigueur dans votre pays de résidence en ce qui concerne la récupération des batteries usagées.
Si vous n'utilisez pas l'appareil pour une longue période, retirez la batterie de l'appareil.
N'employez pas un autre adaptateur secteur que celui fourni avec l'appareil. L'utilisation d'un autre adaptateur pourrait entraîner une électrocution et un incendie.

Le chargeur est destiné exclusivement à un usage intérieur. Entreposez-le dans un endroit propre et sec.
Conçu pour fonctionner sous des températures comprises entre 0°C et 40°C.
L'adaptateur secteur fourni est destiné à ce seul boîtier. Ne l'utilisez pas avec un autre produit. Ceci pourrait entraîner une surchauffe, un incendie, une électrocution ou une blessure.
Si l'adaptateur secteur émet de la fumée, une odeur ou un bruit anormal, débranchez-le immédiatement. Ceci pourrait causer un incendie ou une électrocution.
Si de l'eau ou une matière quelconque pénètre dans l'adaptateur, débranchez-le immédiatement. Ceci pourrait provoquer un incendie ou une électrocution.
Ne cherchez pas à modifier ou à démonter l'adaptateur. Ceci pourrait provoquer un incendie ou une électrocution.
Ne placez aucun objet lourd sur le cordon d'alimentation. Ne tirez pas dessus, ne l'enroulez pas à l'excès, ne le chauffez pas. Ceci pourrait l'endommager et provoquer un incendie ou une électrocution.
N'utilisez pas l'adaptateur avec un voltage différent que celui spécifié 110V - 240V (120V aux U.S.A. et CANADA). Ceci pourrait provoquer un incendie ou une électrocution.
Utilisez un cordon adapté et agréé pour le pays où vous vous trouvez.

MISE EN GARDE (APPAREIL)

N'approchez pas le boîtier d'un environnement dangereux tel qu'une flamme, un gaz ou un liquide inflammable comme du propane, de l'essence, etc...
Tenez le boîtier hors de portée des enfants. En particulier, la courroie pourrait provoquer un étranglement.
Ne démontez pas le boîtier : ceci pourrait entraîner une électrocution ou des brûlures.
Ne touchez pas des éléments internes du boîtier. Il pourrait en résulter un incendie ou une électrocution. Dans un tel cas, enlevez les piles et contactez un réparateur agréé.
Ne regardez jamais le soleil à travers l'objectif. Ceci pourrait entraîner une cécité définitive.
Maintenez le boîtier dans un milieu sans moisissures et sec. Si le boîtier ou l'objectif tombe dans l'eau, contactez votre revendeur. Ne l'utilisez pas tant qu'il n'a pas été vérifié : ceci pourrait entraîner une électrocution ou des brûlures.

Evitez tout contact d'un objet métallique ou d'eau sur les contacts électriques du boîtier : ceci pourrait entraîner une électrocution ou des brûlures.

Ne déclenchez pas le flash près des yeux. La violence de l'éclair pourrait endommager les yeux. Tenez-le à une distance minimale de 1m/3feet lorsque vous photographiez avec le flash.

Ne couvrez pas le flash avec le doigt ou la main. Cela pourrait entraîner une brûlure.

⚠ AVERTISSEMENT (BATTERIE, CHARGEUR ET ADAPTATEUR)

Ne débranchez pas l'adaptateur du secteur en titrant sur le cordon ou sur le chargeur. Ceci pourrait endommager le cordon et entraîner un incendie ou une électrocution. Veillez à tenir la fiche en main lorsque vous la débranchez de la prise de courant.

Ne couvrez pas le chargeur ou l'adaptateur avec un vêtement, un coussin ou un autre textile. Ceci pourrait entraîner une surchauffe et provoquer un incendie.

Par sécurité, débranchez le chargeur et l'adaptateur lorsqu'ils ne sont pas utilisés.

⚠ AVERTISSEMENT (APPAREIL)

Ne laissez pas l'appareil sans son bouchon protecteur d'objectif. L'intrusion de lumière sur une longue période pourrait endommager l'appareil.

N'exposez pas le viseur aux rayons du soleil. L'affichage interne de celui-ci pourrait en être endommagé.

Ne transportez pas l'appareil avec un trépied attaché : ceci pourrait provoquer une chute ou une blessure.

Ne tenez pas l'appareil avec les mains mouillées : ceci pourrait entraîner une électrocution.

Ne laissez pas l'appareil dans un lieu très chaud comme dans une voiture en plein soleil : vous pourriez vous brûler en prenant l'appareil en main.

En cas de casse d'un écran à cristaux liquides (ACL), prenez garde aux fragments de verre qui peuvent blesser. En outre, si du liquide s'échappe d'un écran, nous vous demandons de suivre les recommandations ci-dessous :

- Si du liquide adhère aux vêtements ou à la peau, lavez-les immédiatement avec du savon.

- Si du liquide atteint les yeux, lavez-les à grande eau immédiatement pendant 15 minutes et consultez un médecin.

- Si vous avalez du liquide, buvez une grande quantité d'eau pour provoquer un vomissement et consultez un médecin.

Nous vous demandons de lire attentivement ce chapitre avant d'utiliser l'appareil.

Il est conseillé de se vérifier et de se familiariser avec les fonctionnalités avant d'utiliser l'appareil. Le fabricant ne saurait en effet être tenu pour responsable en cas de photos ratées ou de manque à gagner.

Emportez toujours un jeu de piles de rechange quand vous utilisez l'appareil par grand froid, en balade hivernale ou lorsque vous prévoyez un grand nombre de prises de vues.

CONDITIONS D'UTILISATION

• Votre appareil photographique numérique est un instrument de précision. Il faut le manipuler avec soin et éviter les chocs.
• Cet appareil bénéficie d'une construction résistant aux poussières et aux projections d'eau. Bien que cette construction permette de les utiliser sous une pluie légère, elle n'est pas étanche. Veillez à éviter les grandes quantités d'eau, en particulier si vous l'utilisez près de l'eau. Il est souvent difficile de réparer les mécanismes internes et les éléments optiques et/ou électriques endommagés par l'eau.
• Ne laissez pas l'appareil dans un endroit poussiéreux, ou dans un environnement chaud ou très humide pendant une longue durée.
• Si l'appareil est transporté brutalement d'un lieu froid dans une pièce chaude, de la buée ou de la condensation peut apparaître. Laissez l'appareil dans son sac jusqu'à ce qu'il soit adapté à son nouvel environnement.
• Cet appareil est conçu pour fonctionner sous des températures comprises entre 0°C/32°F et +40°C/104°F et un taux d'humidité inférieur à 85% (pour éviter la condensation). Dans tous les cas, le rendement des piles sera faible par une température inférieure à 0°C. Emportez alors des piles de rechange et maintenez les piles au chaud.
• L'électricité statique ou un champ magnétique peut affecter les performances du boîtier. Dans un tel cas, ôtez les piles et remettez-les en place pour réinitialiser les composants électroniques de l'appareil.

UTILISATION PROLONGÉE

- La surface de l'appareil peut être chaude sans qu'il ne s'agisse d'un dysfonctionnement.

• En utilisation prolongée, l'appareil peut chauffer auquel cas une alerte de température de fonctionnement ( ⚠️ ) s'affiche. En cas de surchauffe, un message d'avertissement apparaît et l'appareil s'éteint automatiquement.
• Si l'appareil s'éteint, veuillez le laisser éteint pendant plus de dix minutes afin d'en diminuer la température interne.
• La qualité de l'image peut être diminuée en cas de surchauffe de l'appareil. Si l'alerte de température de fonctionnement (⚠️) s'affiche, il est recommandé d'éteindre l'appareil et d'attendre que la température interne diminue.

CARTE MEMOIRE SD (VENDUES SÉPARÉMENT)

Le sd Quattro H stocke les images sur des cartes mémoires de type SD, SDHC* et SDXC*.

* L'utilisation de carte mémoire standard de type UHS-1 est possible.

- Dans ce mode d'emploi, les cartes mémoires SD, SDHC, SDXC et MultiMédia seront appelées "carte" ou "carte mémoire".

- Il est recommandé d'utiliser des cartes mémoires SDHC ou SDXC pour enregistrer les images.

- Les cartes SD, SDHC et SDXC comportent un verrou de protection qui permet d'éviter les enregistrements ou formatages intempestifs. Si le verrou est placé sur la position 'LOCK', l'enregistrement ou l'effacement de données sont impossibles.

LOCK

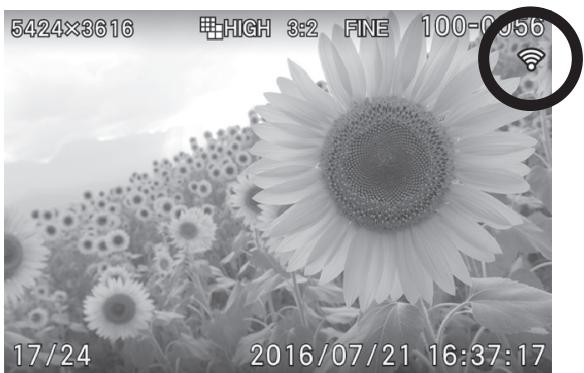

• Il est également possible d'utiliser une carte Eye-Fi qui permet la transmission en Wi-Fi. (P.107)
• Ne laissez pas votre carte mémoire au soleil ou à proximité d'une source de chaleur.
• Ne stockez pas une carte dans un lieu très chaud ou humide, ni dans un endroit soumis à une forte électricité statique ou à un champ magnétique.
• Pour une utilisation optimale, nous vous recommandons de vous reporter aux modes d'emplois fournis avec la carte.
• La fonction "Effacer" de l'appareil ou de l'ordinateur peut ne pas supprimer toutes les données dans la carte mémoire. Si vous voulez tout effacer avec certitude, utilisez un logiciel dédié.

MODE D'EMPLOI ABRÉGÉ

Le compact numérique sd Quattro H dispose de nombreuses fonctions évoluées qui seront explicitées plus loin. Ce chapitre se rapport aux opérations de base.

PREPARATION

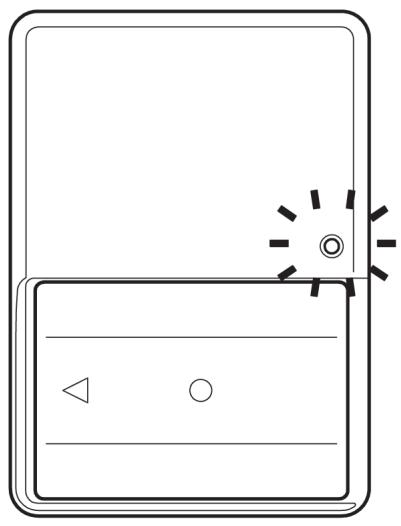

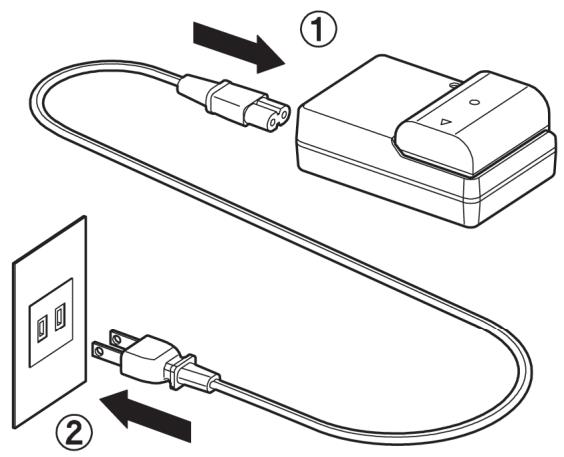

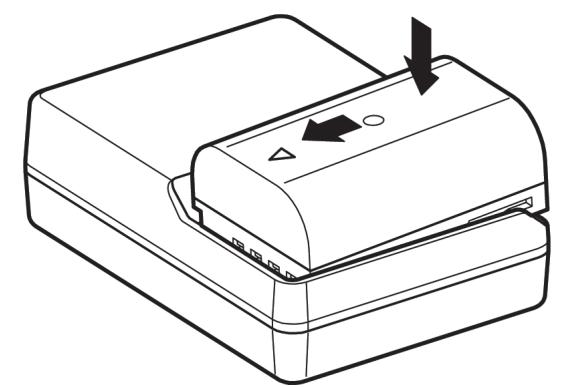

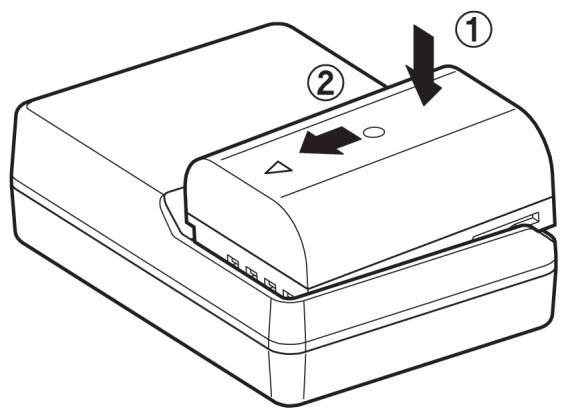

Mise en charge de la batterie (P.22)

Chargez la batterie Li-ion livrée avec l'appareil à l'aide du chargeur fourni à cet effet.

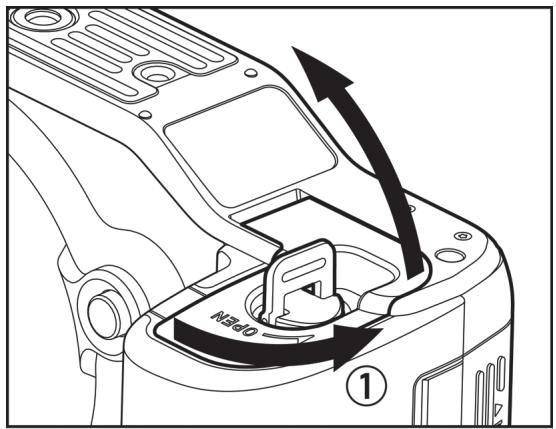

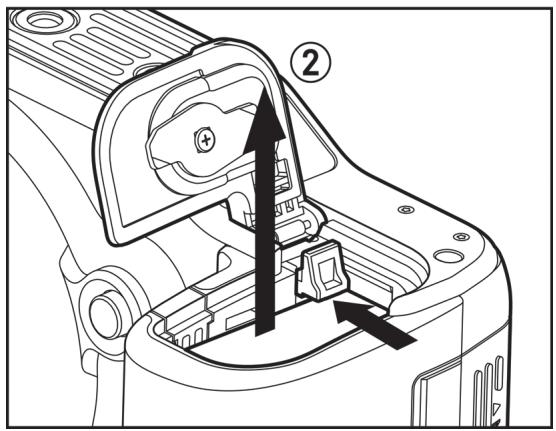

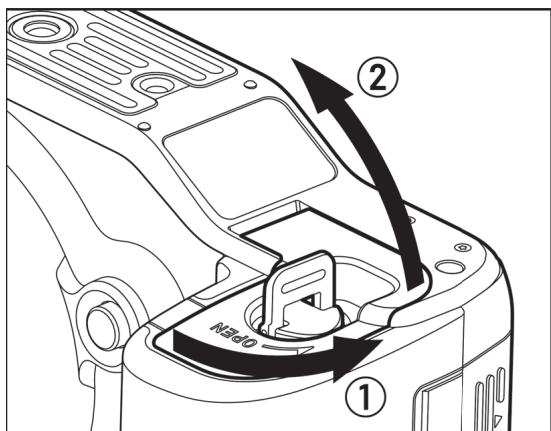

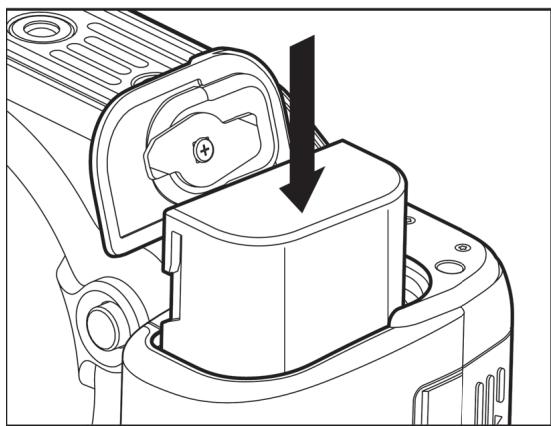

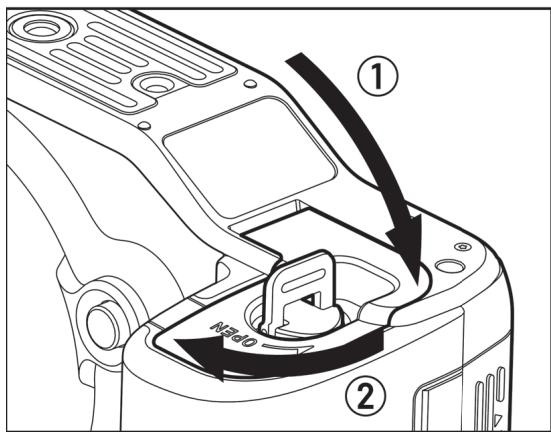

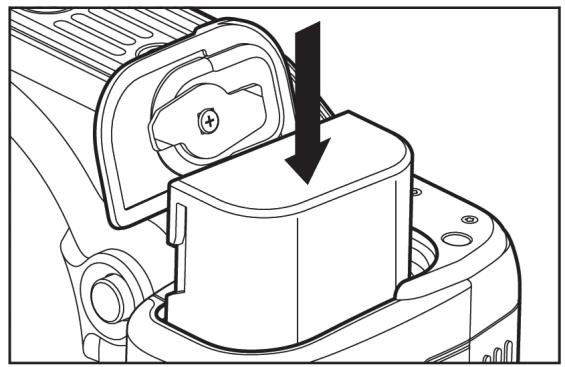

Mise en place de la batterie (P.24)

ON OFF

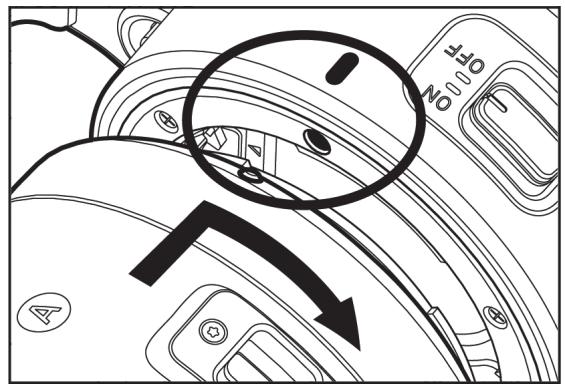

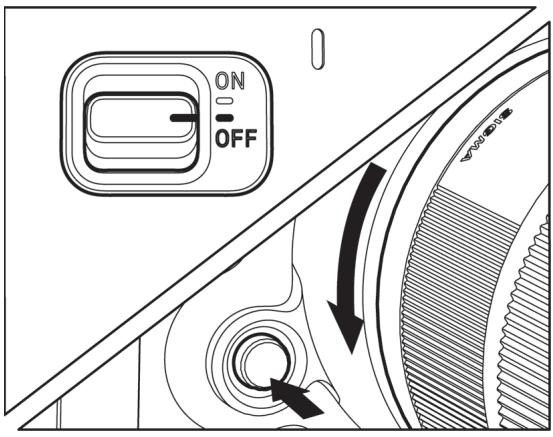

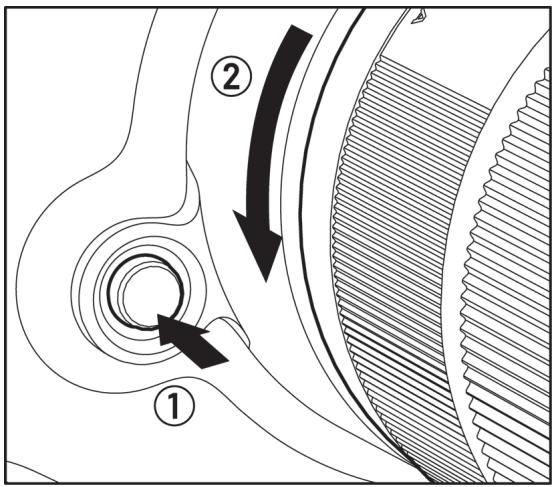

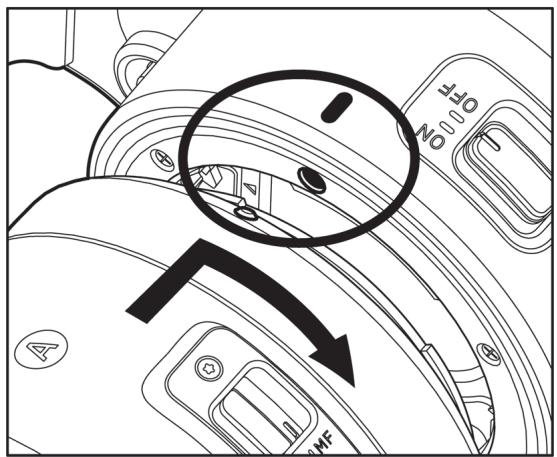

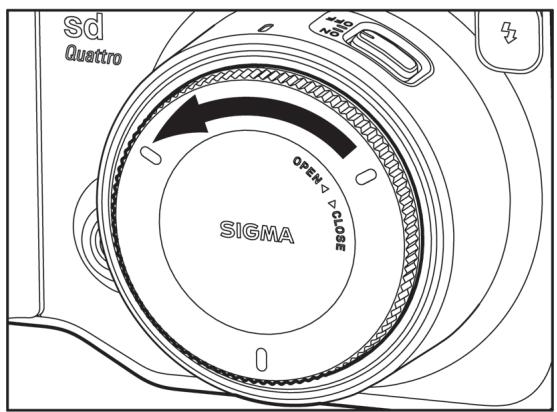

Mise en place de l'objectif (P.26)

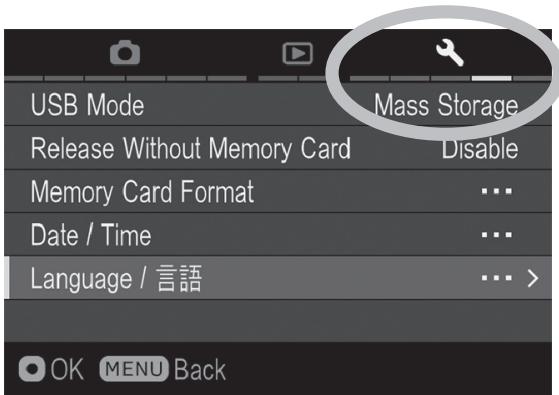

Langue / Language
English	简体中文	Português
日本語	繁體中文	Dansk
Deutsch	한국어	Svenska
Français	Русский	Norsk
Español	Nederlands	Suomi
Italiano	Polski

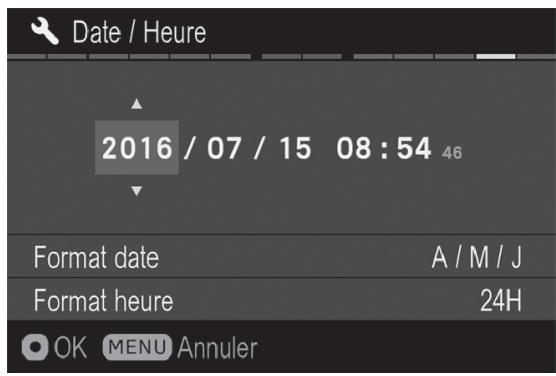

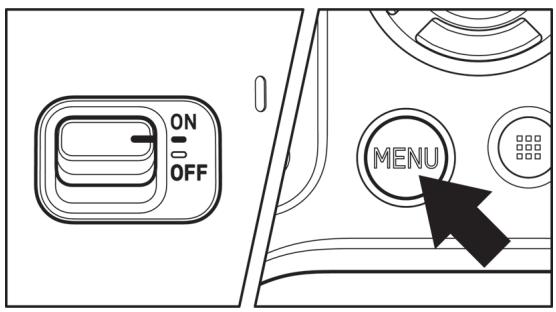

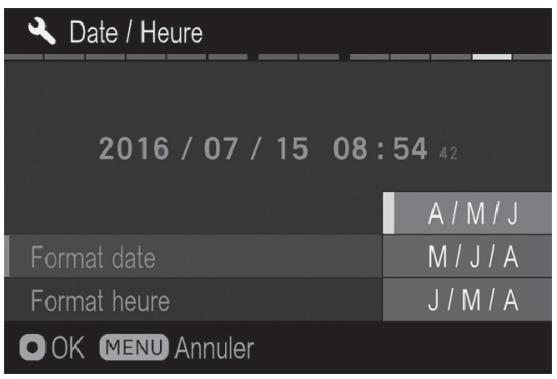

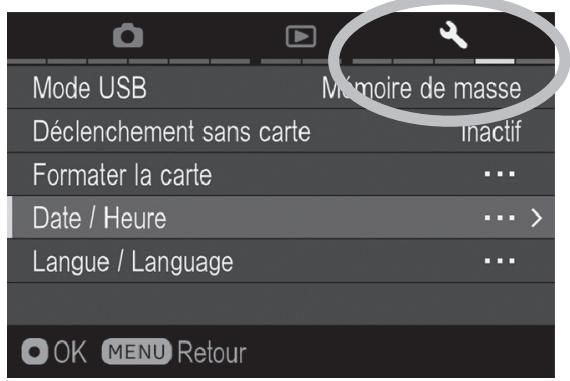

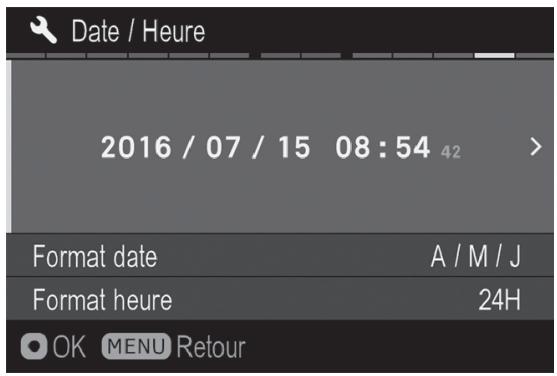

Réglage de la date et de l'heure (P.28)

Date / Heure 2016 / 07 / 15 08 : 54 42 > Format date A / M / J Format heure 24H OK MENU Retour

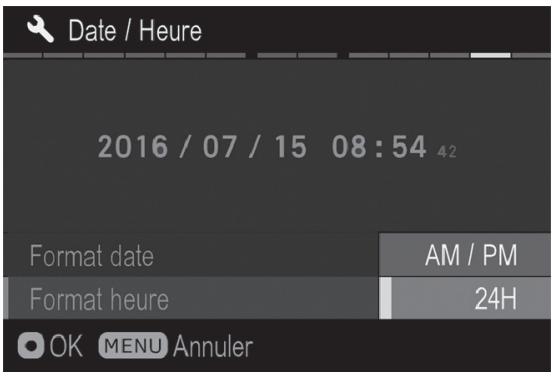

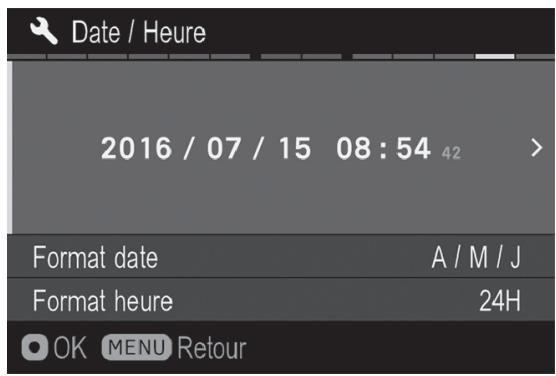

Réglage de la Date et de l'Heure (P.29)

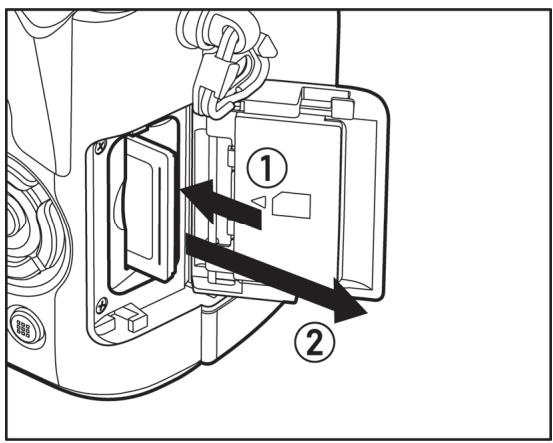

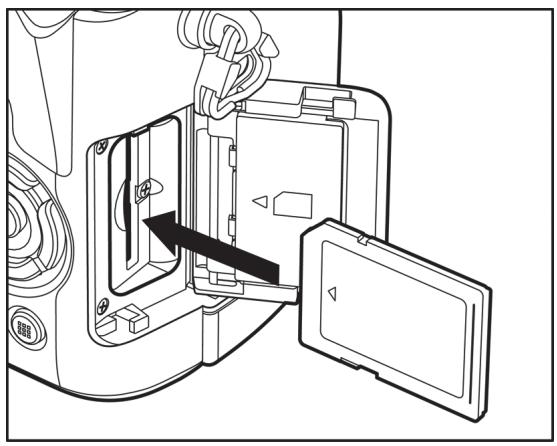

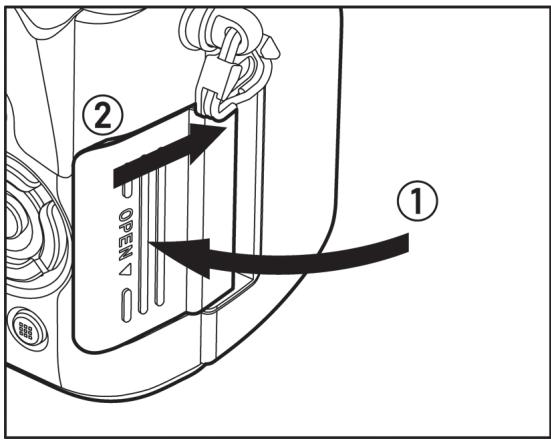

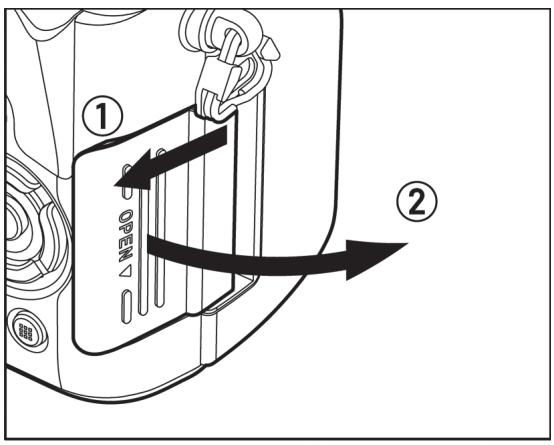

Insertion de la carte mémoire (P.44)

PRISE DE VUE

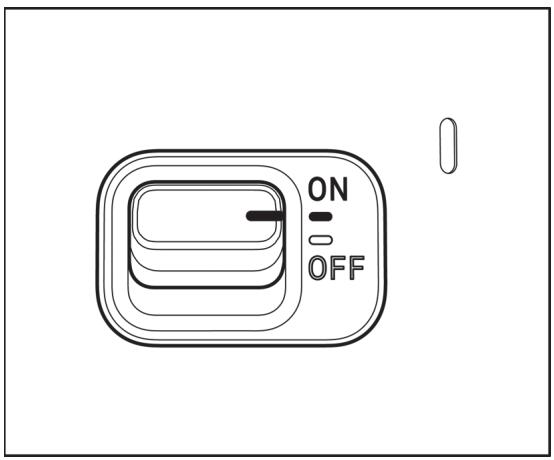

ON OFF

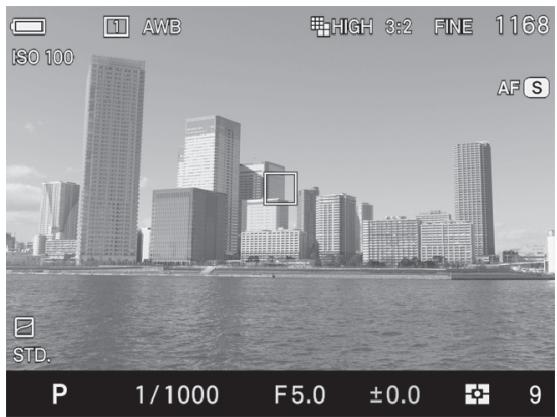

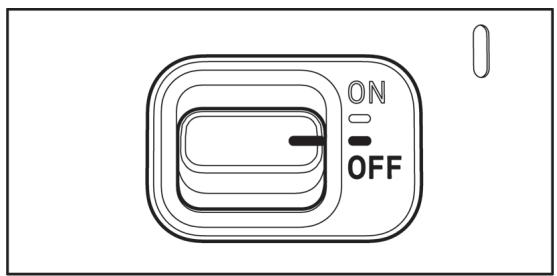

Mise en route de l'appareil

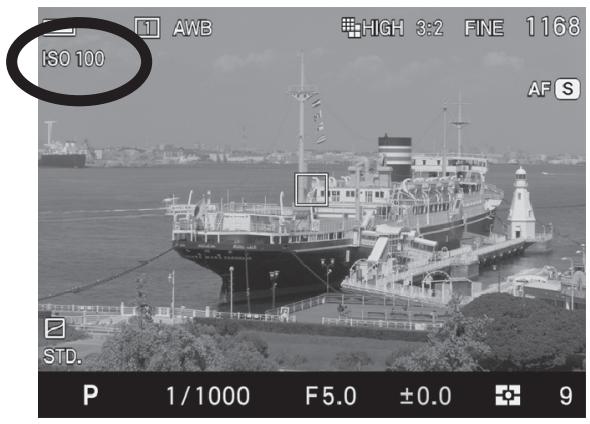

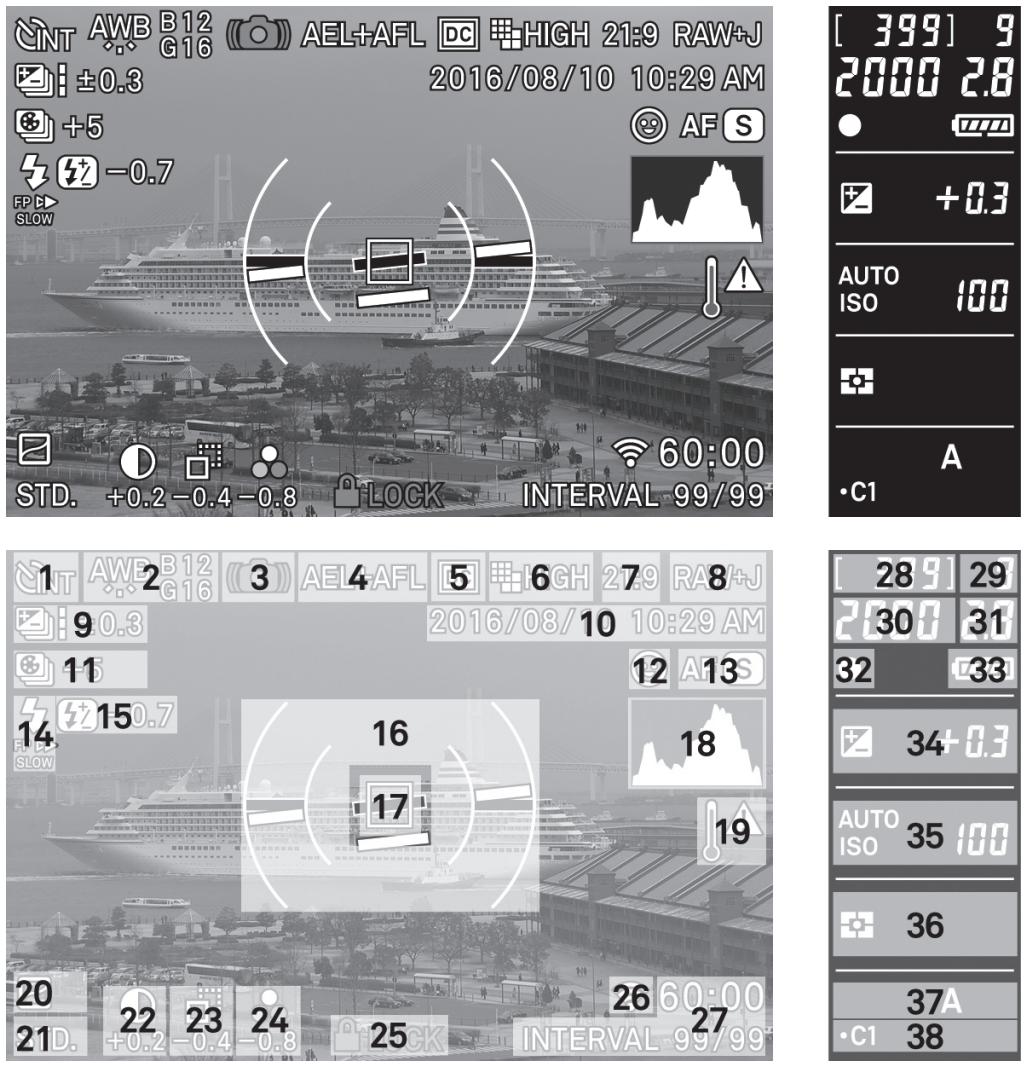

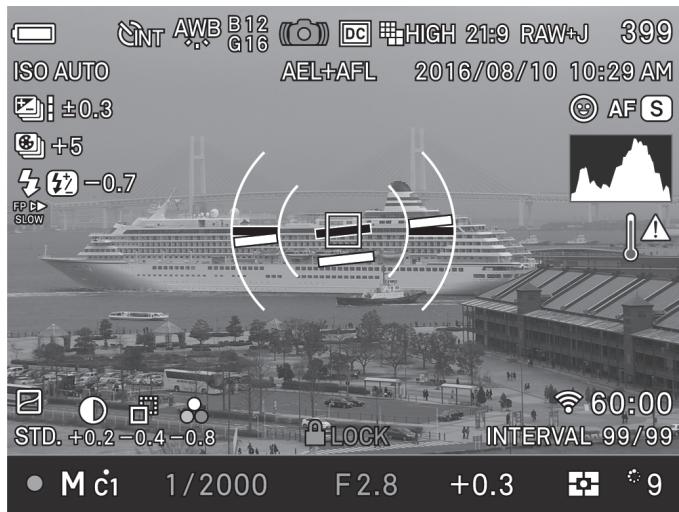

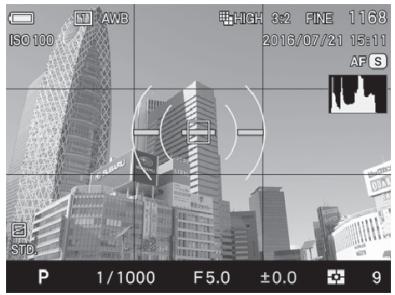

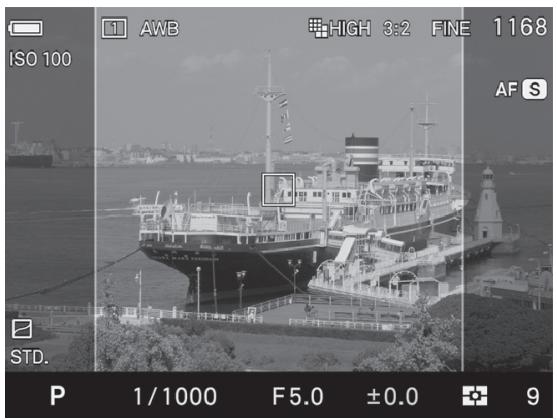

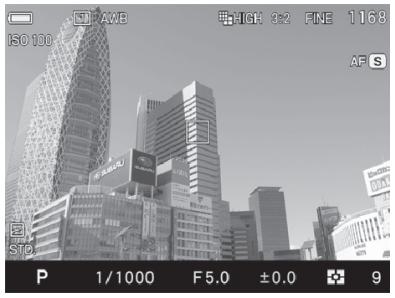

ISO 100 AWB HIGH 3:2 FINE 1168 AF S Programme AE STD. M S A P C1 C2 C3

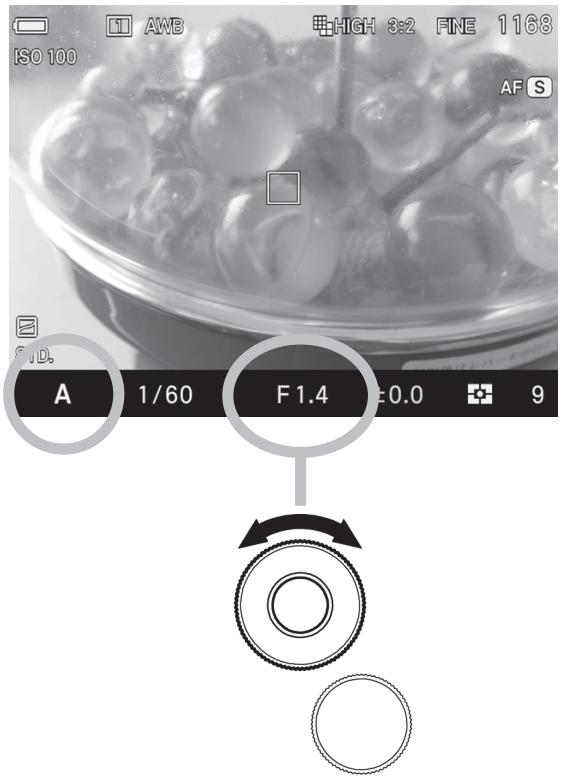

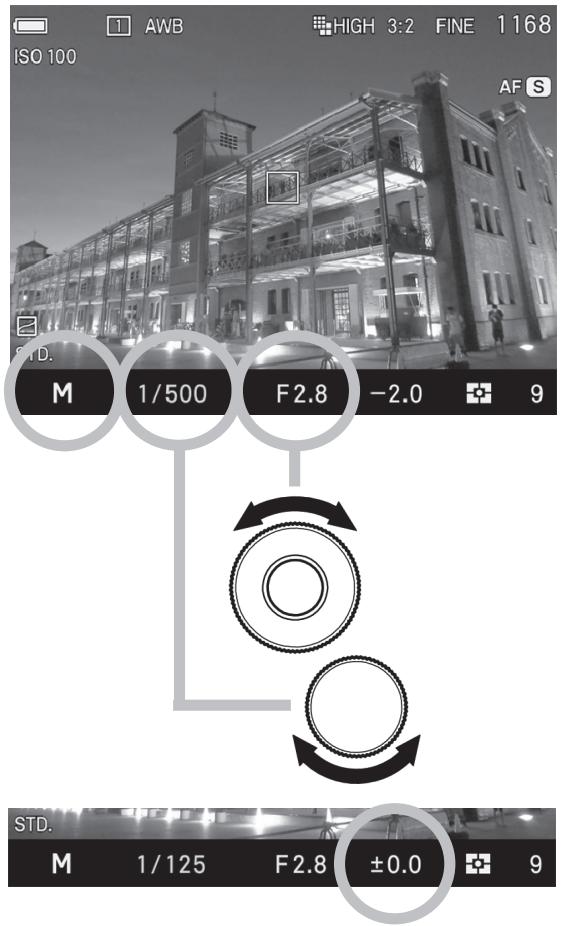

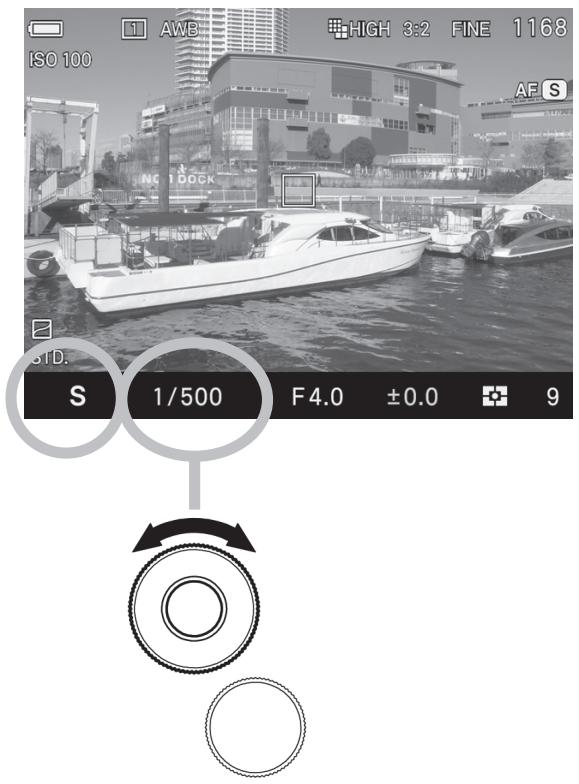

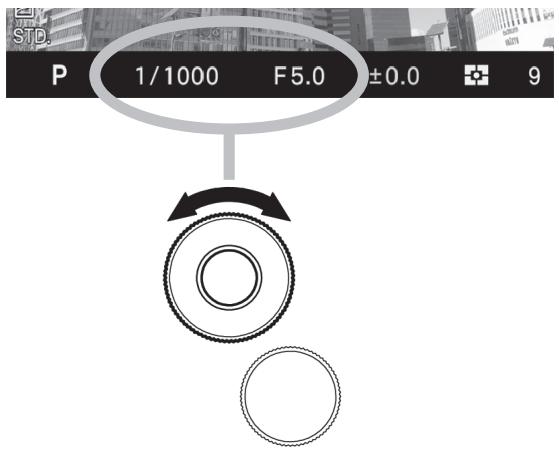

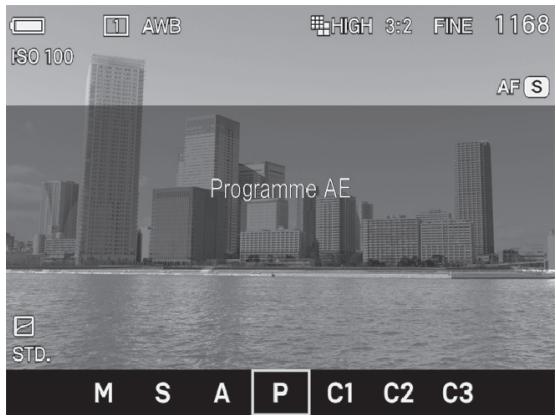

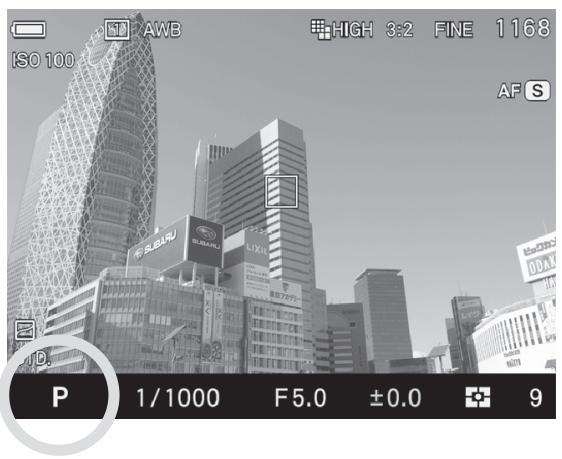

Sélection du mode d'exposition (P.50)

Appuyez sur le bouton «Mode» pour sélectionner la position P (programme AE)

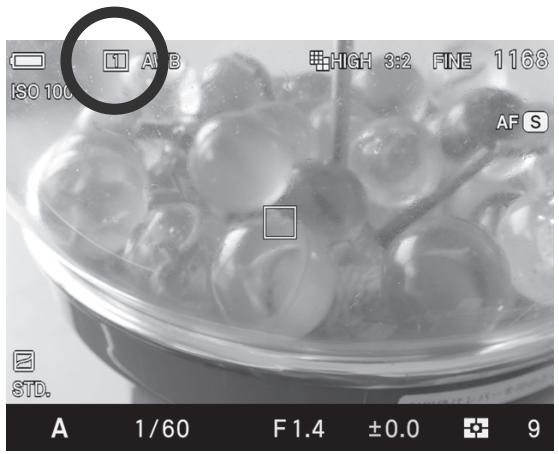

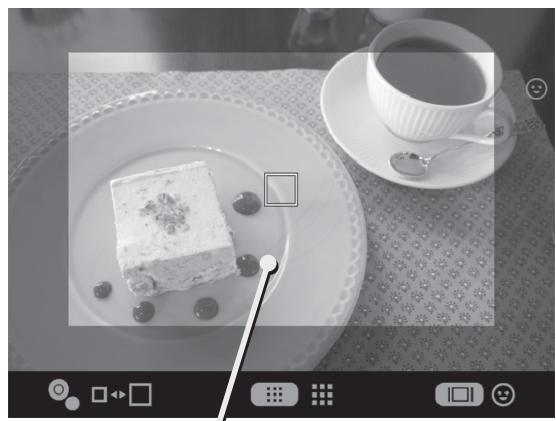

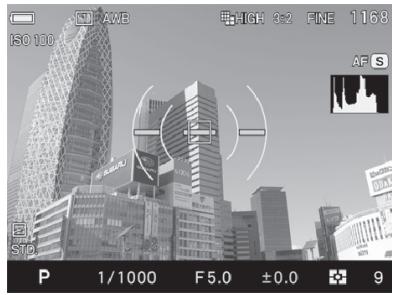

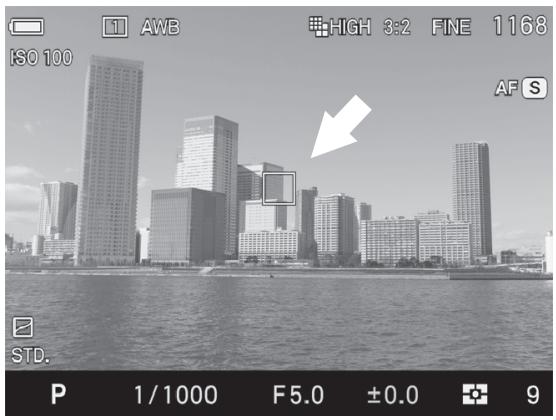

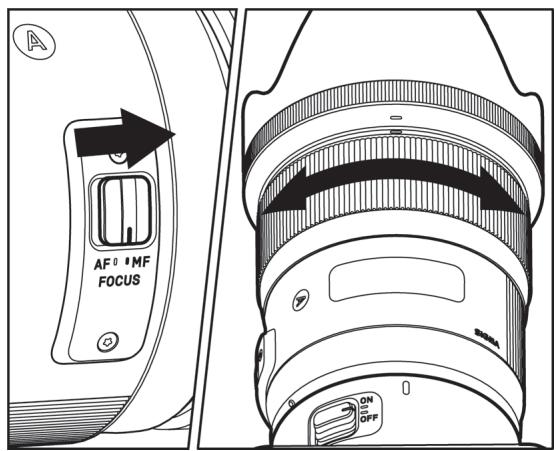

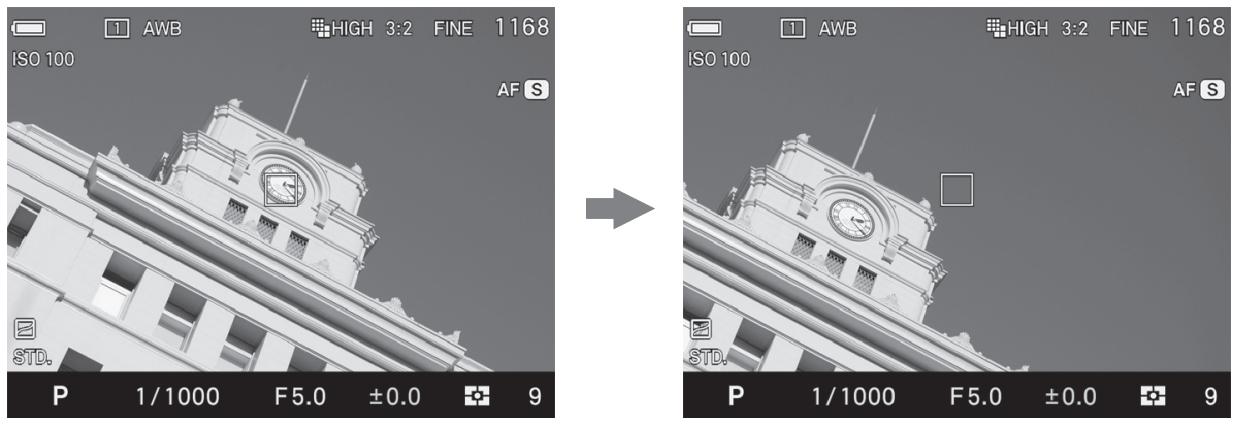

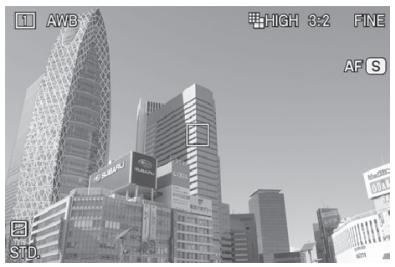

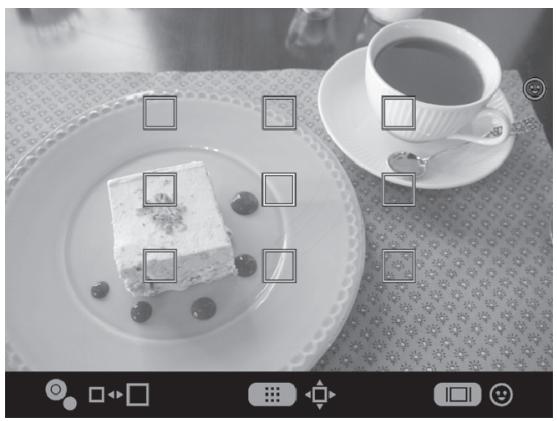

Mise au point (P.57)

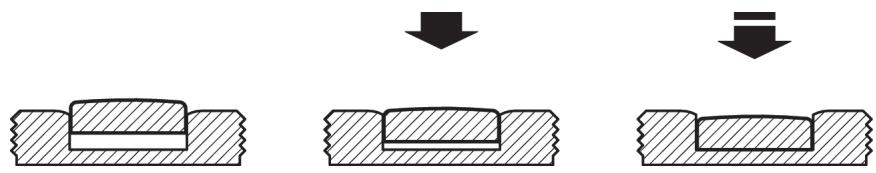

Composez votre image dans le moniteur couleur et appuyez à mi-course sur le déclencheur pour activer la mise au point et le calcul de l'exposition.

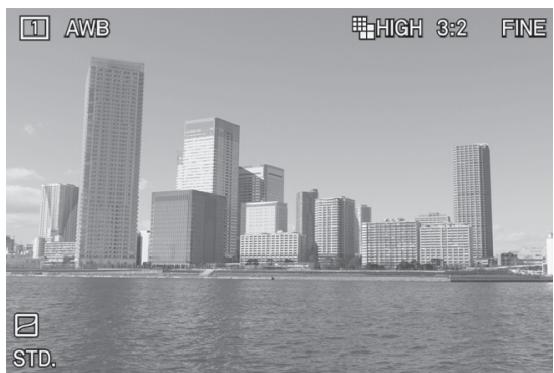

Prise de vue

Appuyez à fond sur le déclencheur pour prendre la photo.

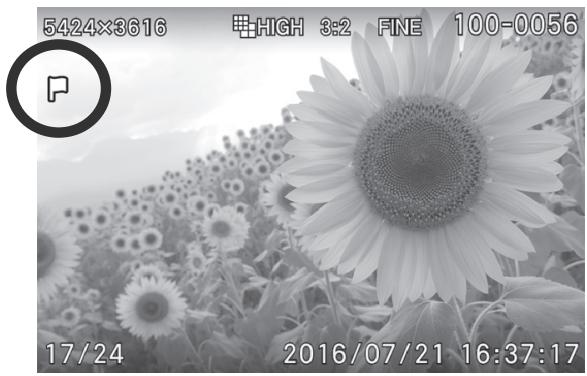

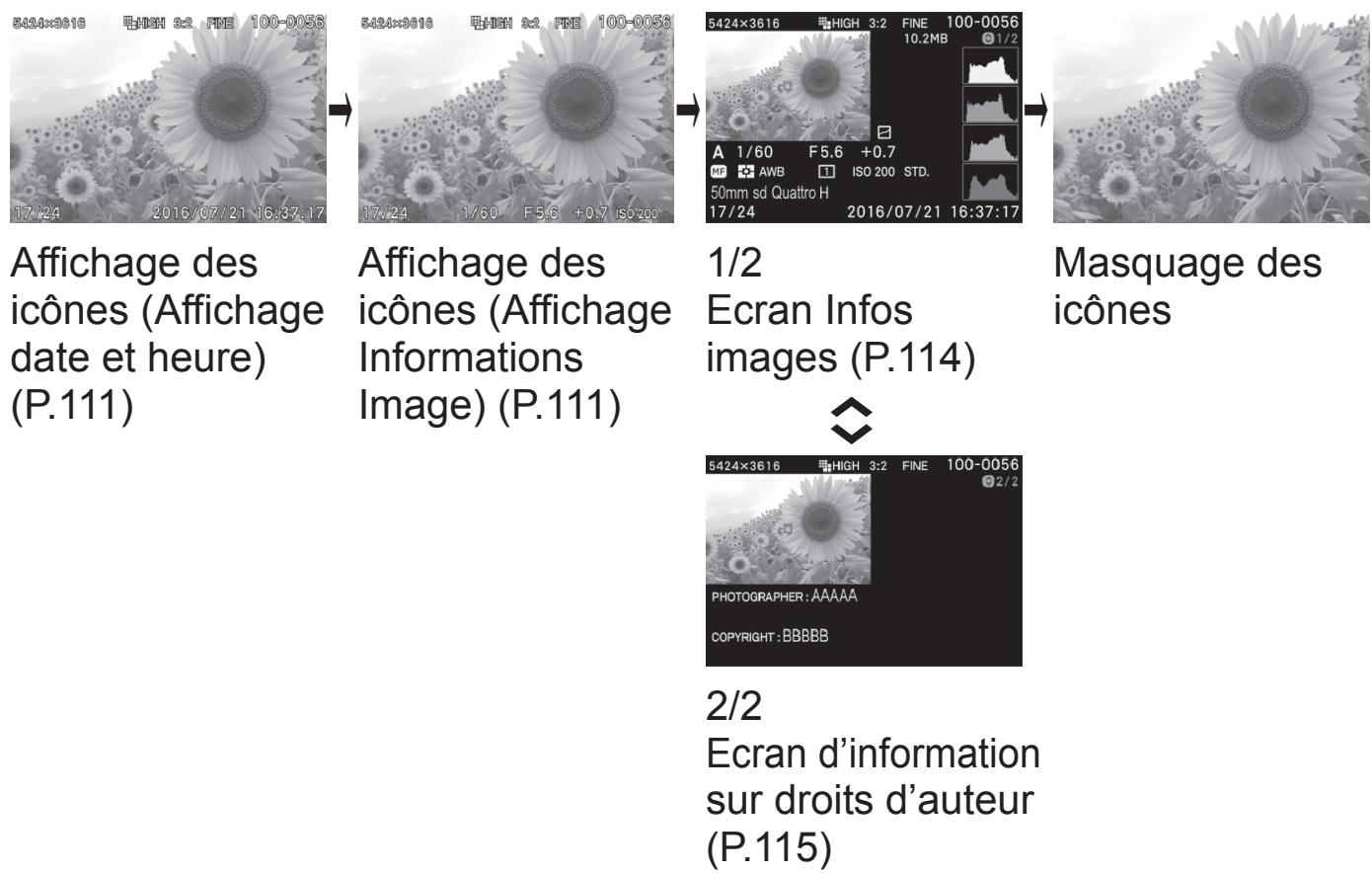

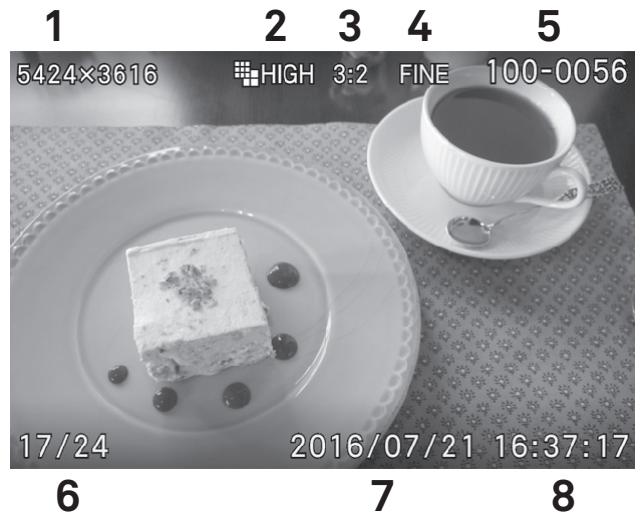

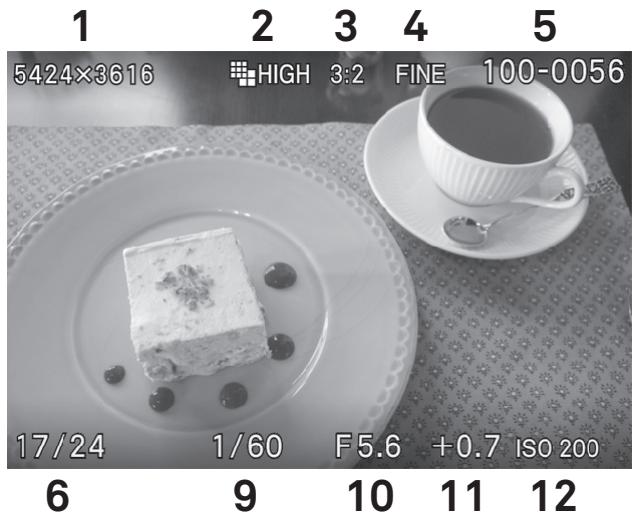

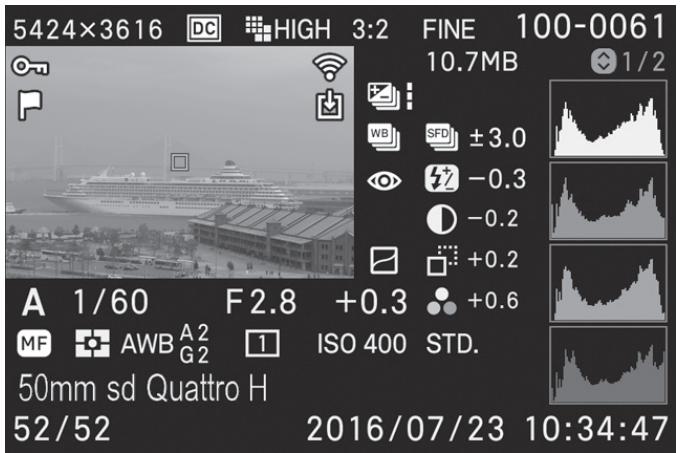

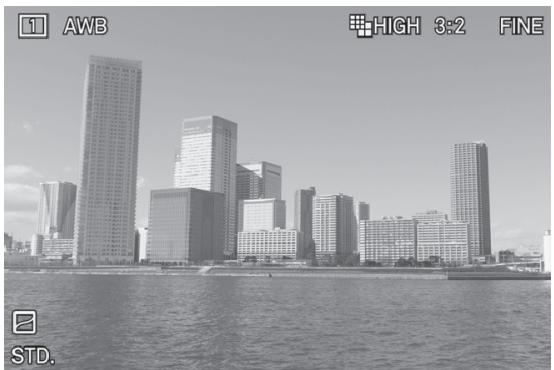

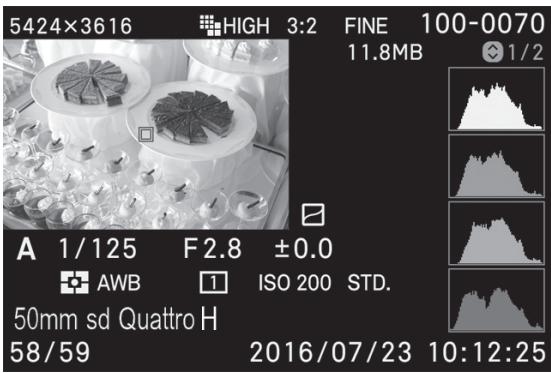

Visualisation de l'image (P.48)

L'image apparaît pendant 2 secondes sur le moniteur couleur ACL.

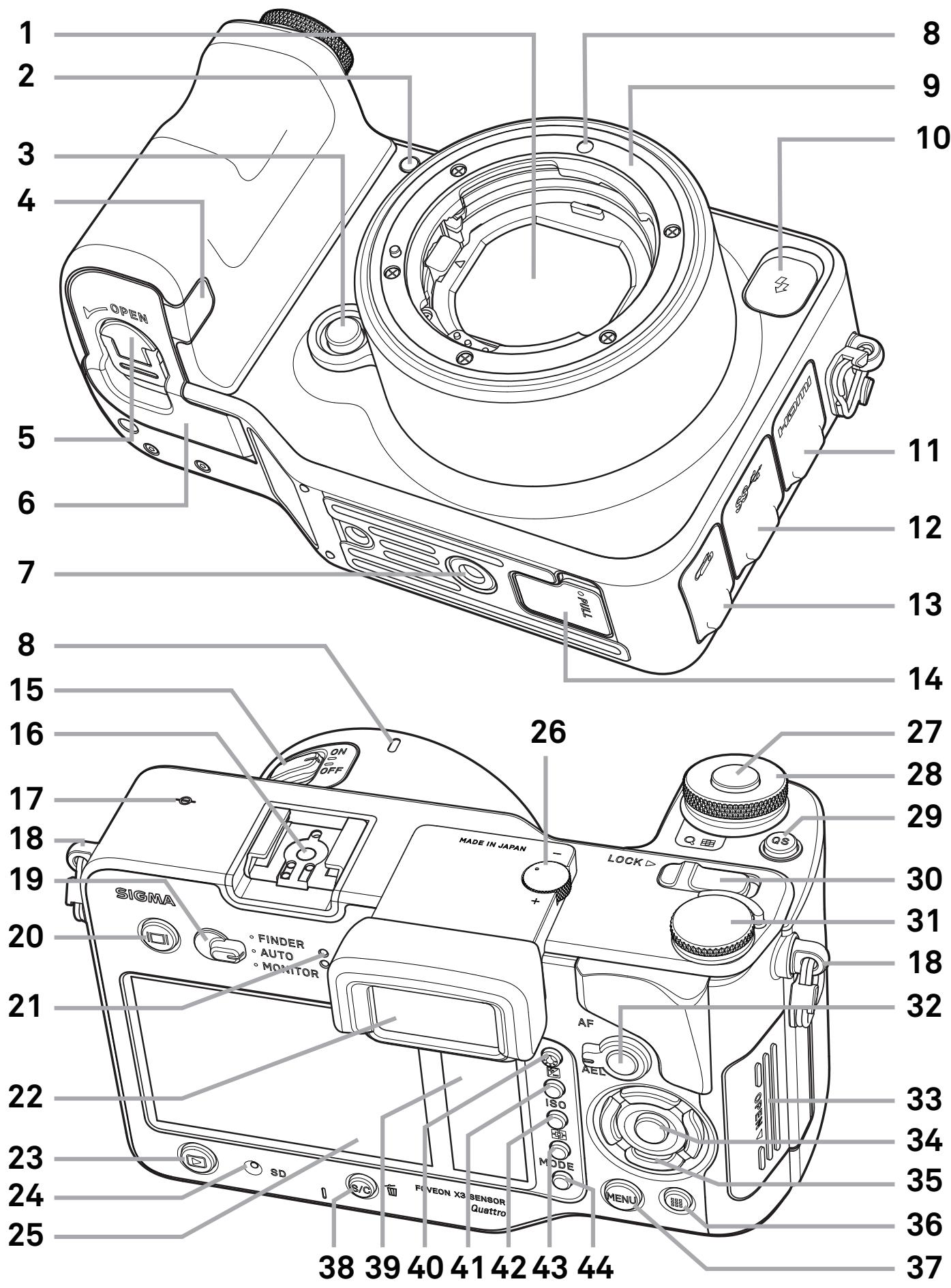

1 2 3 4 OPEN 5 6 7 8 15 16 17 18 19 20 21 22 23 24 25 38 39 40 41 42 43 44 FIVEON X3 SENSOR Quattro AF ISO MODE MENU SIGMA FINDER AUTO MONITOR 26 11 12 13 14 27 28 29 30 31 18 32 33 34 35 36 37

1	Filtre protecteur de poussière
2	Faisceau d'assistance AF
3	Bouton de verrouillage de l'objectif
4	Cache connecteur DC

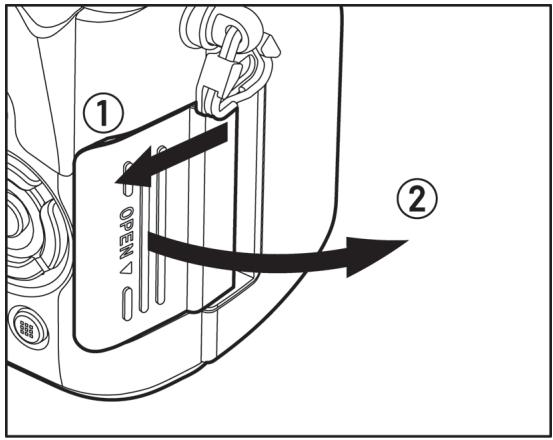

5	Loquet du logement batterie
6	Volet logement batterie
7	Pas de vis pour trépied
8	Repère de montage de l'objectif
9	Baïonnette
10	Prise Sync.
11	Port Mini HDMI (Type C)
12	Port USB (3.0 Micro B)
13	Prise Câble de déclenchement
14	Volet Contact Poignée d'Alimentation
15	Bouton marche/arret
16	Griffe flash
17	Temoin de position du capteur
18	Oeillet de courroie
19	Commutateur de sélection du moniteur
20	I□I Bouton d'affichage
21	Haut-parleur
22	Viseur

23	▶ Bouton de visualisation
24	Témoin d'acquisition
25	Moniteur principal

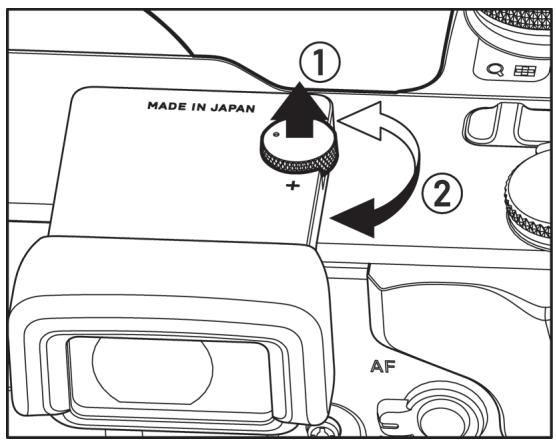

26	Correcteur dioptrique
27	Déclencheur
28	Molette avant
29	QS Bouton de réglage rapide

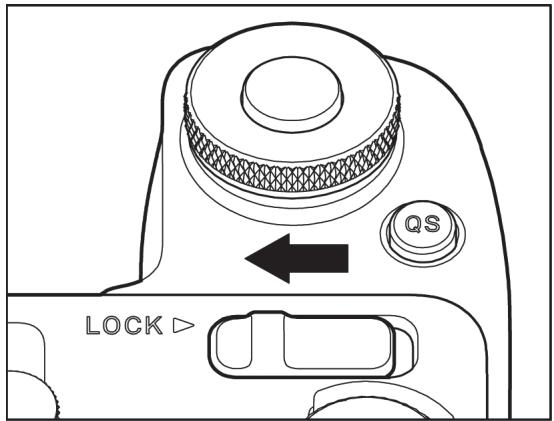

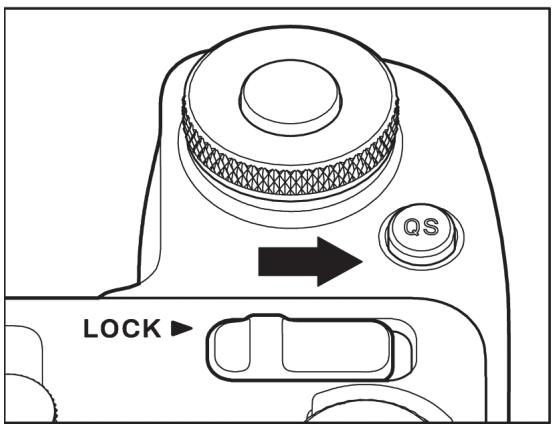

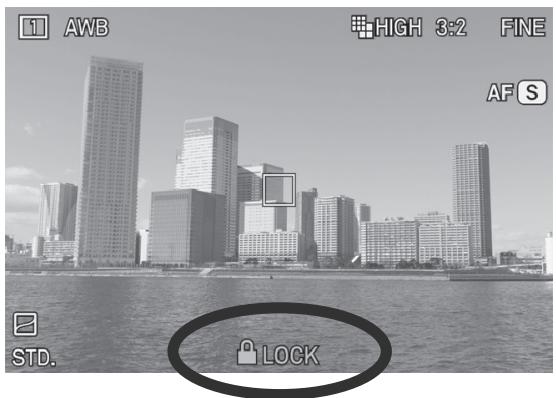

30	Bouton de verrouillage
31	Molette arriere
32	AF/AEL Bouton - Sélecteur de mémorisation AF/AEL
33	Volet logement carte SD
34	OK Bouton OK

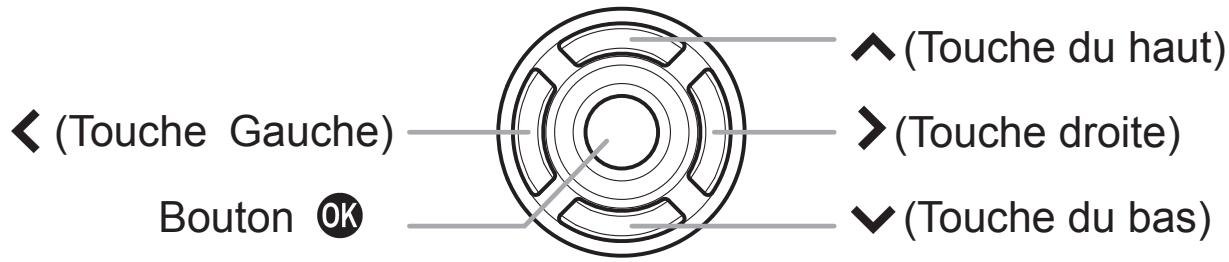

35	Sélecteur
36	:::: Bouton de zone AF
37	MENU Bouton menu
38	S/C Bouton (Mode AF) S/C / B Bouton Effacement
39	Moniteur secondaire
40	● Bouton allumage/extinction moniteur secondaire
41	+ Bouton de correction d'exposition
42	ISO Touche de réglage ISO
43	● Bouton de sélection de capteur AF
44	MODE Touche Sélection de Mode

Dans ce mode d'emploi, chaque position du sélecteur est identifiée comme suit: ∧/∨/⟨/⟩.

(Touche du haut) (Touche Gauche) (Touche droite) (Bouton OK) (Touche du bas)

- Les touches sont utilisées comme suit : pour utiliser les touches du haut et du bas: ◆. Pour utiliser les touches droite et gauche: ◆. Pour utiliser les touches du haut et du bas, et de droite et de gauche: ◆.

AFFICHAGE DU MONITEUR PENDANT LA PRISE DE VUE

MONITEUR PRINCIPAL / MONITEUR SECONDAIRE

VISEUR

1	Type de déclenchement

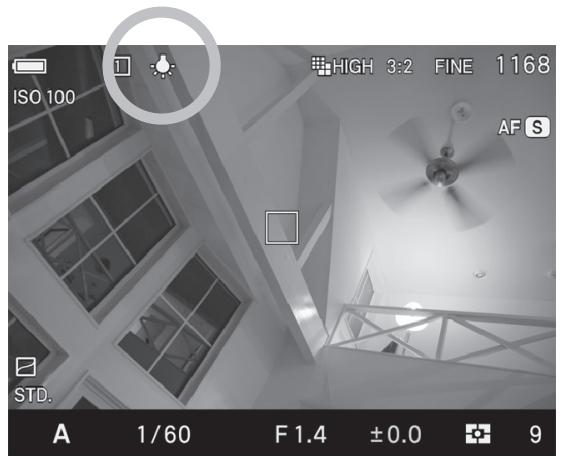

2	Balance des blancs (Effet de filtre)
3	Alerte de risque de bougé

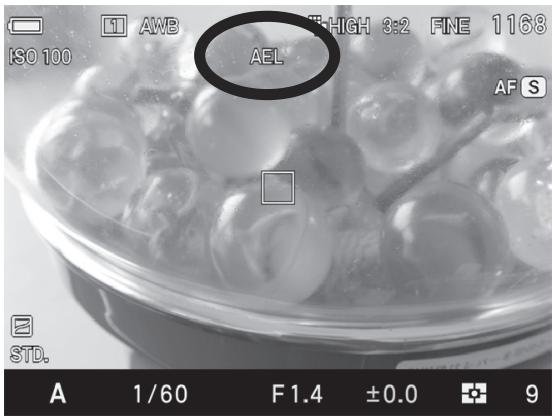

4	Verrouillage d'exposition AEL*
5	Mode recadrage DC*
6	Taille d'image
7	Ratio d'image
8	Qualité d'image
9	Réglage bracketing / Mode SFD*
10	Date + Heure*
11	Bracketing couleur*

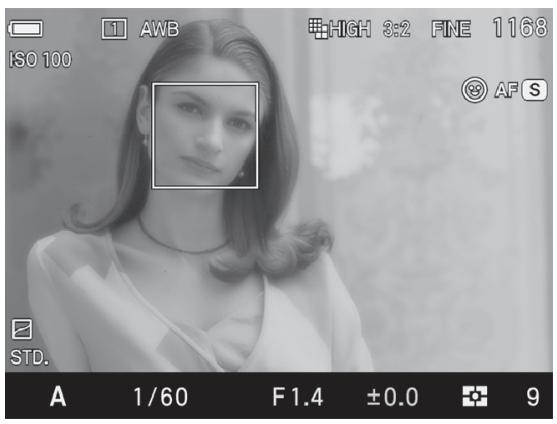

12	AF priorité visage
13	Mode de mise au point
14	Mode flash*
15	Valeur de correction d'exposition au flash*

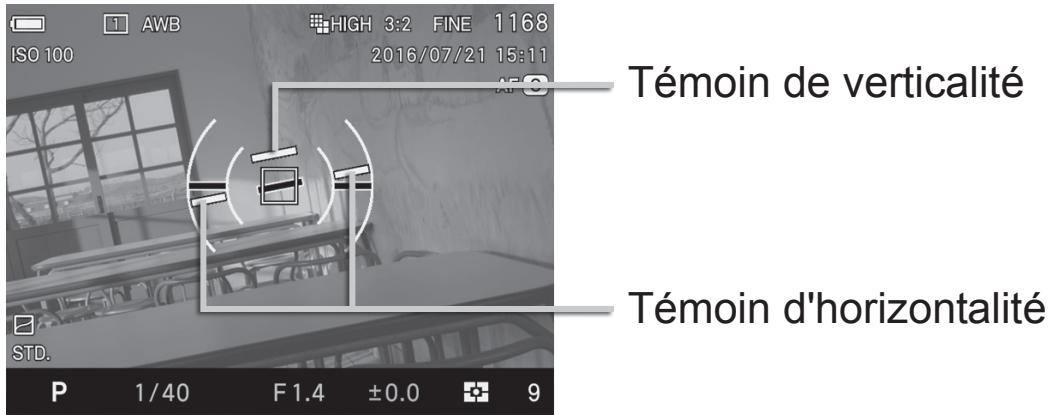

16	Niveau électronique *
17	Collimateur AF
18	Histogramme*
19	Alerte de risque de surchauffe

20	Intensité de tonalité
21	Mode couleur (Effet de tonalité)

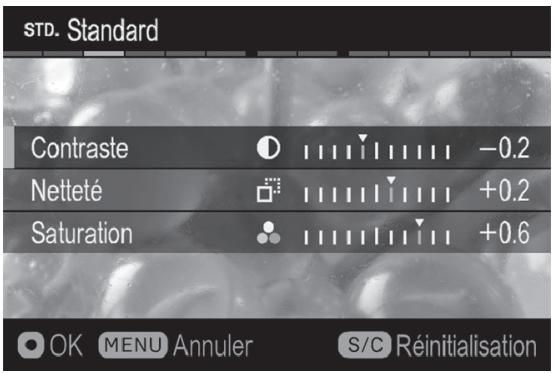

22	Contraste*
23	Netteté*
24	Saturation*
25	Témoin d’état de verrouillage*
26	Icone de communication Eye-Fi*

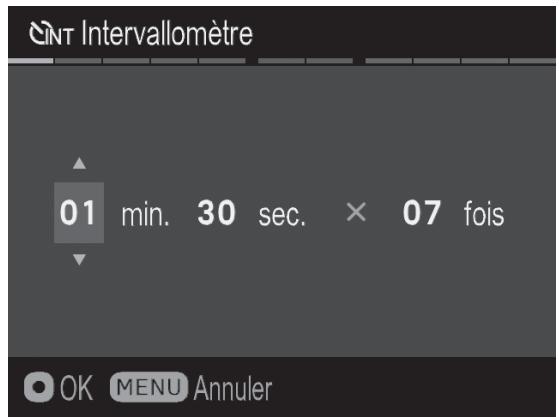

27	Intervallomètre*
28	Nombre de vues restantes
29	Nombre de vues disponibles dans la mémoire tampon
30	Vitesse
31	Valeur d'ouverture
32	Témoin de mise au point
33	Témoin de batterie

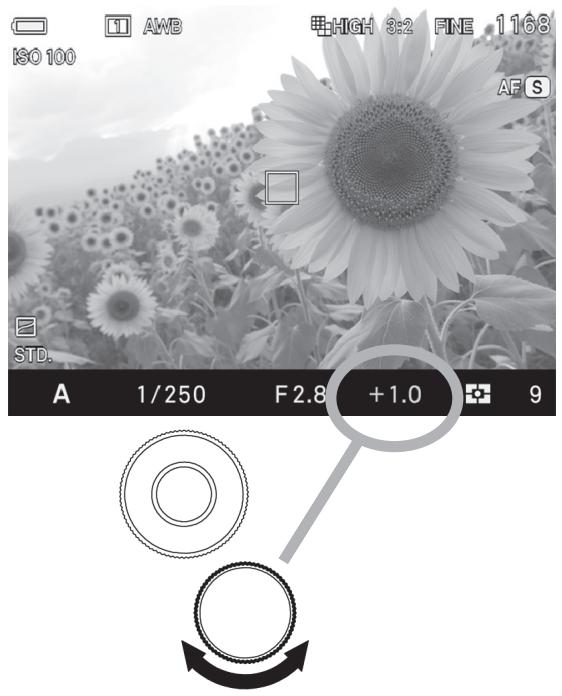

34	Valeur de correction d'exposition / Indicateur d'exposition
35	Sensibilité ISO
36	Mode de mesure
37	Mode d'exposition

38 Mode personnalisé *
* Affichage temporaire durant le réglage seulement.

Ce symbole indique que l'image est en cours de traitement. Durant cette opération, les fonctions de l'appareil photo sont désactivées.

Ce symbole indique que l'appareil déclenche avec une vitesse d'obturation lente.

PREPARATION DE L'APPAREIL

Ce chapitre décrit les préparatifs nécessaires avant de procéder aux premières prises de vues.

Détachez l'extrémité de la courroie

2

Fixez la courroie comme indiqué

BOUTON DE VERROUILLAGE

QS LOCK ▷

Le bouton de verrouillage placé sur le sd Quattro H verrouille les commandes de réglages pour permettre à l'utilisateur de se concentrer sur la prise de vue sans être gêné par une action involontaire sur un bouton. Pour effectuer un réglage, il doit être désactivé.

AWB HIGH 3:2 FINE AF S STD. LOCK

Tant que le bouton de verrouillage est enclenché, l'icône ☑ LOCK s'affiche dans la partie inférieure du moniteur.

- Les éléments devant être bloqué par le bouton de verrouillage peuvent être changés selon les besoins de l'utilisateur. Pour plus de détails, veuillez consulter [Paramétrage du bouton de verrouillage] (P.143).

MISE EN PLACE DE LA BATTERIE

Une batterie lithium-ion BP-61 est fournie avec le sd Quattro H. Mettez-la en charge avec le chargeur BC-61 fourni avant la première utilisation. Remettez-la en charge lorsqu'elle est déchargée.

POUR CHARGER LA BATTERIE

Fixez la batterie en la glissant dans la direction de la flèche, comme sur indiqué sur l'illustration.

Connectez le câble d'alimentation sur le chargeur et insérez la fiche dans une prise murale.

• Le témoin de charge s'allume en vert pendant la charge de la batterie.
• Il faut environ 220 minutes pour recharger la batterie.
• Le temps nécessaire pour recharger la batterie dépend de la température ambiante et du niveau de recharge nécessaire.

3

Lorsque le témoin de charge s'éteint, le chargement est terminé. Retirez la batterie du chargeur et retirez le chargeur de la prise murale.

MISE EN GARDE !

• Il est recommandé de charger la batterie avant d'utiliser l'appareil. La performance décroît après une inutilisation de plusieurs jours.
• Si le nombre de prises de vues possible après une charge diminue fortement, la batterie peut être en fin de vie. Achetez-en une neuve.

① ② N3500

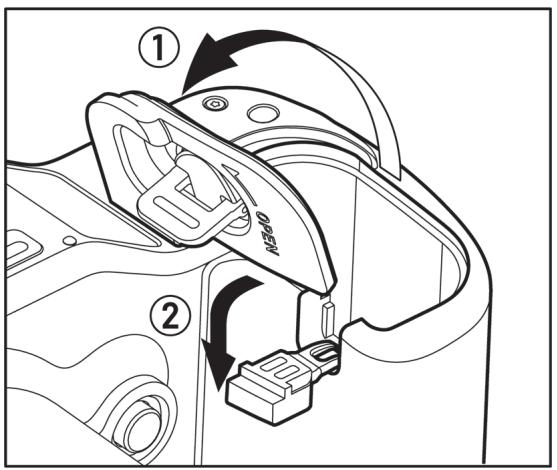

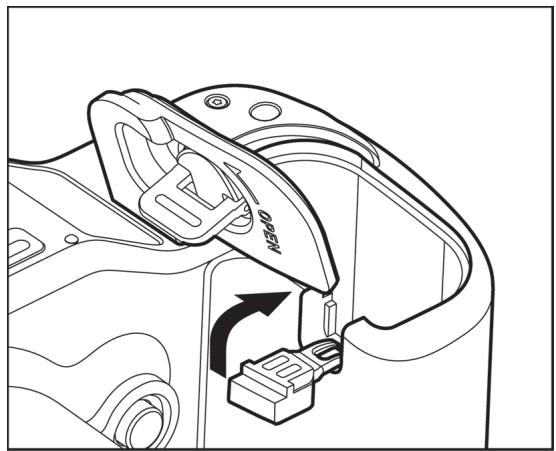

Vérifiez que le bouton Marche/Arrêt est sur OFF et ouvrez le logement de la batterie en tournant le loquet, comme indiqué dans l'illustration.

La batterie est correctement insérée lorsque sa position est verrouillée.

① N3500 ②

Refermez le logement et verrouillez-le en tournant le loquet comme indiqué dans l'illustration.

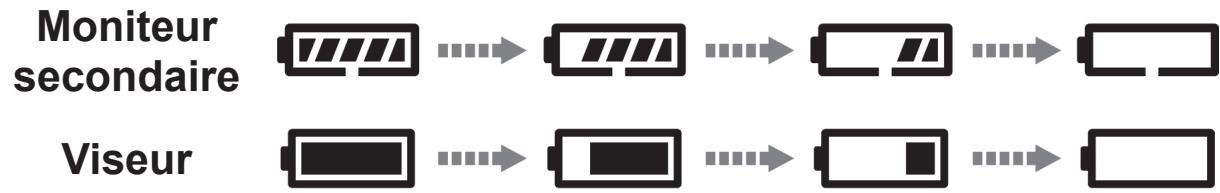

CONTROLE DE L'ALIMENTATION

Le témoin de batterie, qui indique l'état de charge de la batterie, s'affiche sur le moniteur secondaire et dans le viseur. Il est recommandé de vérifier régulièrement l'état de charge de la batterie avant et durant l'usage.

Moniteur secondaire	Viseur
		La puissance est insuffisante, remplacez ou rechargez la batterie immédiatement.
	(Rouge)	La batterie est vide; l’appareil ne peut plus fonctionner. Remplacez ou rechargez la batterie immédiatement.
		L’adaptateur secteur est connecté. (P.154)

RETRAIT DE LA BATTERIE

N3640 ①

1

Vérifiez que le bouton Marche/Arrêt est sur OFF et ouvrez le logement de la batterie en tournant le loquet, comme indiqué dans l'illustration

Ejectez la batterie en glissant le loquet de verrouillage comme indiqué.

MISE EN GARDE !!

- Ne retirez pas la batterie ou la carte mémoire lorsque le témoin d'acquisition clignote ou est allumé. Il pourrait en résulter une perte de données, et ceci pourrait même endommager l'appareil ou la carte mémoire.

ON OFF

Positionnez le bouton Marche/Arrêt sur OFF.

sd Quattro OPEN △ CLOSE SIGMA

Retirez le bouchon protecteur du boîtier ainsi que le bouchon arrière de l'objectif.

Alignez le repère de montage de l'appareil avec celui situé sur l'objectif. Insérez l'objectif dans la baïonnette et tournez-le dans le sens des aiguilles d'une montre jusqu'à son encliquetage en position verrouillée.

MISE EN GARDE !!

• Pour assurer un montage correct, n'appuyez pas sur le bouton de déverrouillage lorsque vous installez l'objectif.

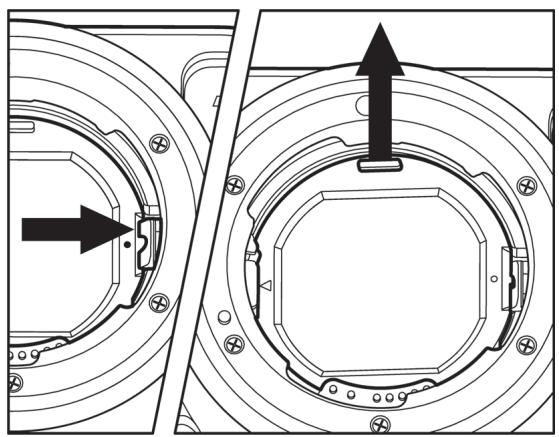

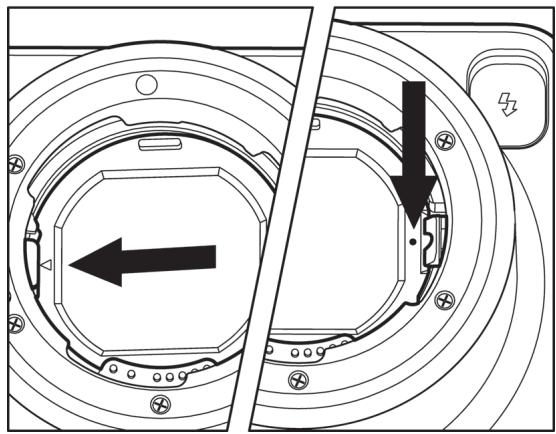

• Le sd Quattro H est pourvu d'un filtre protecteur de poussière, situé juste en retrait de la monture du boîtier. Ce filtre protecteur est un dispositif très délicat. Il s'agit d'un instrument de très haute précision : veillez à ne pas le rayer. Il peut être endommagé par tout contact ou pression des doigts. S'il est sale ou empoussiéré, veuillez vous reporter au chapitre "entretien" de ce mode d'emploi. (P.156).

Pour enlever l'objectif, appuyez sur le bouton de déverrouillage et tournez l'objectif dans le sens inverse aux aiguilles d'une montre. Retirez délicatement l'objectif de l'appareil.

A PROPOS DES OBJECTIFS

Le sd Quattro H est équipé d'une monture SIGMA SA. Les objectifs utilisables sont les objectifs interchangeables SIGMA à monture SIGMA SA.

- Selon la date de commercialisation de l'objectif, il peut être nécessaire de mettre à jour le firmware de l'objectif. La mise à jour du firmware de l'appareil peut être également nécessaire. Veuillez consulter notre site Web pour obtenir les dernières informations à propos de l'objectif concerné.

Adresse du site Web : http://www.sigma-global.com/

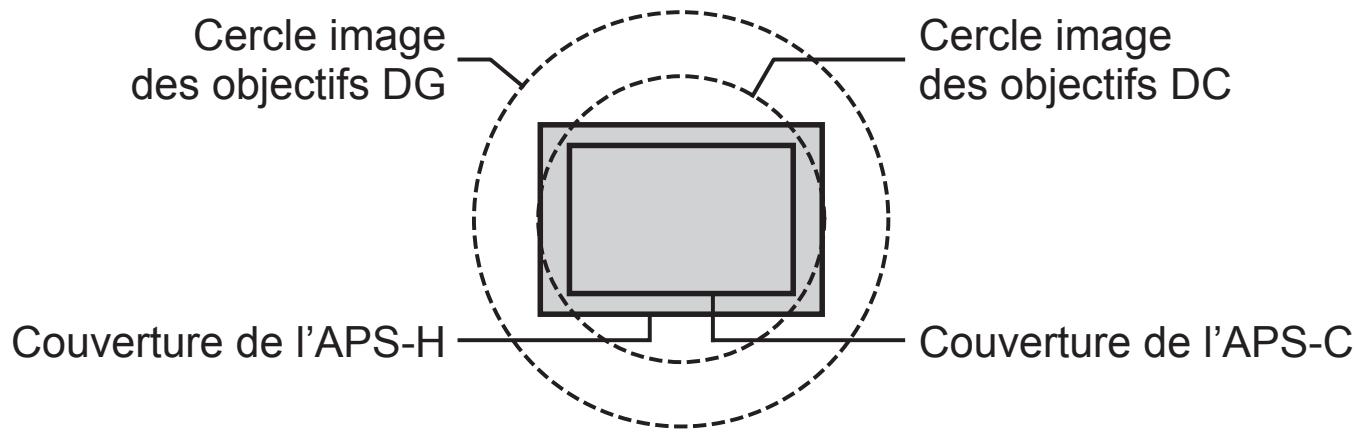

- Le SIGMA sd Quattro H intègre un capteur de taille APS-H. Afin de profiter pleinement de la capacité du capteur d'image, il est recommandé d'utiliser des objectifs DG (destinés au format 24x36 mm). Il est possible d'utiliser des objectifs DC (destinés au format APS-C) en Mode de recadrage DC, qui limite la zone d'enregistrement du capteur d'image à la taille APS-C.

MISE EN GARDE !!

- La monture de l'objectif comprend une série de contacts électriques. Gardez-les bien propres pour assurer une bonne connexion. Pour éviter de les endommager, posez toujours l'objectif avec la lentille frontale vers le bas quand il n'est pas équipé à l'arrière de son bouchon de protection.

Votre sd Quattro H est livré préréglé en anglais. Nous vous suggérons de sélectionner vous-même la langue de votre choix.

Lors de la première utilisation de l'appareil

Lorsque l'appareil est allumé pour la première fois, sélectionnez une langue à l'écran. Appuyez sur le sélecteur ◇◇> et confirmer la langue en appuyant sur le bouton OK.

Après avoir sélectionné une langue, entrez la date et l'heure sur l'écran. Pour les détails des paramètres, consultez les instructions dans [REGLAGE DE LA DATE ET DE L'HEURE] sur la page 29 du mode d'emploi, à partir de la section numéro 5.

ON OFF MENU

USB Mode Mass Storage Release Without Memory Card Disable Memory Card Format ... Date / Time ... Language / 言語 ... > OK MENU Back

Langue / Language
English	简体中文	Português
日本語	繁體中文	Dansk
Deutsch	한국어	Svenska
Français	Русский	Norsk
Español	Nederlands	Suomi
Italiano	Polski
OK MENU Annuler

1

Allumez l'appareil.

2

Appuyez sur le bouton MENU à l'arrière de l'appareil pour afficher le Menu Set-Up. (Voir P.31).

3

Sélectionnez [Réglages(4)] en tournant la molette avant ou arrière.

4

Utilisez les flèches ◆ pour sélectionner le menu [Language / 言語].

5

Appuyez sur OK ou > pour ouvrir le menu.

6

Utilisez les flèches ◇◇ pour sélectionner la langue souhaitée.

7

Appuyez sur le bouton OK pour valider un réglage ou le bouton MENU pour revenir au sous-menu sans appliquer de changement.

langues sélectionnables

English	Anglais
日本語	Japonais
Deutsch	Allemand
Français	Français
Español	Espagnol
Italiano	Italien
简体中文	Chinois simplifié
繁體中文	Chinois traditionnel
한국어	Coréen

Русский	Russe
Nederlands	Néerlandais
Polski	Polonais
Português	Portugais
Dansk	Danois
Svenska	Suédois
Norsk	Norvégien
Suomi	Finlandais

Veillez à régler l'horloge interne de l'appareil avant la première utilisation ou après une longue période sans utilisation.

Mode USB Déclenchement sans carte Formater la carte Date / Heure Langue / Language Mémoire de masse inactif ... ... > ... OK MENU Retour

1

Allumez l'appareil.

2

Appuyez sur le bouton MENU à l'arrière de l'appareil pour afficher le Menu Set-Up. (Voir P.31).

Date / Heure 2016 / 07 / 15 08 : 54 42 > Format date A / M / J Format heure 24H OK MENU Retour

3

Sélectionnez [Réglages(4)] en tournant la molette avant ou arrière.

4

Utilisez les flèches ◆ pour sélectionner le menu [Date / Heure].

Date / Heure 2016 / 07 / 15 08 : 54 46 Format date A / M / J Format heure 24H OK MENU Annuler

5

Appuyez sur OK ou > pour ouvrir le menu date / heure.

6

Appuyez ensuite sur OK ou > afin de paramétrer date / heure.

7

Appuyez sur les flèches ◇ pour sélectionner un élément et changez le en appuyant sur les flèches ◇.

8

Appuyez sur le bouton OK pour valider un réglage ou le bouton MENU pour revenir au sous-menu sans appliquer de changement.

AVERTISSEMENT !!

- L'horloge est alimentée par un condensateur qui se charge avec la batterie. Si l'appareil demeure sans batterie ou inutilisé pendant une longue période, l'horloge devra être reprogrammée.

POUR MODIFIER LE FORMAT DE LA DATE

La date peut être affichée selon trois formats au choix : m/j/a (mois/jour/an), j/m/a (jour/mois/an) ou a/m/j (an/mois/jour).

Date / Heure 2016 / 07 / 15 08 : 54 42 A / M / J Format date M / J / A Format heure J / M / A OK MENU Annuler

1

Utilisez les flèches ◆ pour sélectionner [Format date], et appuyez sur OK ou sur > pour ouvrir le sous menu.

2

Utilisez les flèches ◇ pour sélectionner le format désiré, et appuyez sur OK ou sur > pour confirmer votre choix.

POUR PASSER DU FORMAT 24 HEURES AU 12 HEURES (AM/PM)

Date / Heure 2016 / 07 / 15 08 : 54 42 Format date AM / PM Format heure 24H OK MENU Annuler

1

Utilisez les flèches ◇ pour sélectionner [Format heure], et appuyez sur OK ou sur > pour ouvrir le sous menu.

2

Utilisez les flèches ◇ pour sélectionner le format désiré et appuyez sur OK ou sur > pour confirmer votre choix.

Ce chapitre décrit les différents paramétrages possibles des fonctions au travers du menu de réglage du boîtier.

ON OFF MENU

Barre des tâches

Increments ISO 1 / 3 IL Plage ISO Auto ... Type de déclenchement 1 Mode recadrage DC AUTO OK MENU Retour

Balance des blancs Qualité d'image Taille de l'image Ratio d'image Couleur Espace colorimétrique AWB FINE > HIGH 3:2 STD. sRGB OK MENU Retour

Balance des blancs Qualité d'image Taille de l'image Ratio d'image Couleur Espace colorimétrique OK MENU Annuler AWB RAW RAW RAW + JPEG RAW +J FINE FINE NORMAL NORM. BASIC BASIC

POUR OUVRIR LE MENU

Appuyez sur la touche MENU située au dos de l'appareil.

- Appuyez à nouveau sur la touche MENU pour fermer le menu et revenir en mode de déclenchement. (si vous étiez en visualisation, l'écran revient à la dernière image affichée.(P.110))

Changement de tâche

Chaque rotation de la molette avant ou de la molette arrière entraine un changement de tâche. (il est aussi possible de changer de groupe en appuyant sur les touches <）。

Lorsque vous êtes dans le menu principal:

• Utilisez les flèches ◆ pour sélectionner un sous menu.
• Appuyez sur la flèche > ou sur la touche OK pour ouvrir les boîtes de dialogues ou les sous-menus.

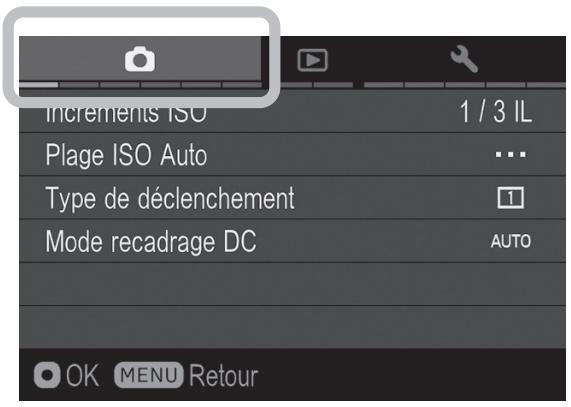

Lorsque vous êtes dans un sous-menu:

• Utilisez les flèches ◆ pour sélectionner une option.
• Appuyez sur la flèche > ou sur la touche OK pour valider les réglages.
• Appuyez sur la flèche ◀ pour fermer le sous-menu sans appliquer de changement.

- Le menu de réglage du boîtier est subdivisé en trois groupes.

Increments ISO 1 / 3 IL Plage ISO Auto ... Type de déclenchement 1 Mode recadrage DC AUTO OK MENU Retour

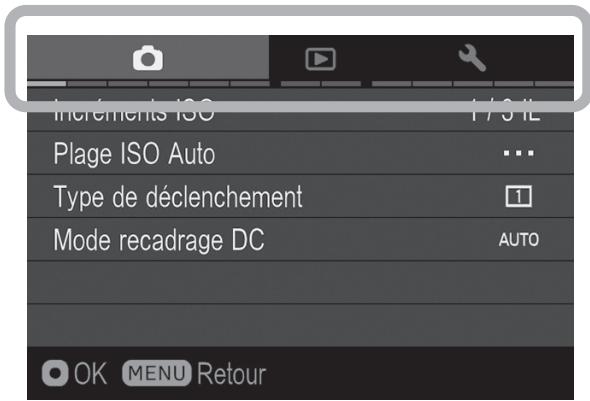

PRISE DE VUE

(Onglet Bleu)

Ce menu concerne les réglages des conditions de prise de vue.

Il s'affiche en appuyant sur MENU lorsqu'un mode d'exposition est sélectionné. Les options proposées varient selon le mode d'exposition.

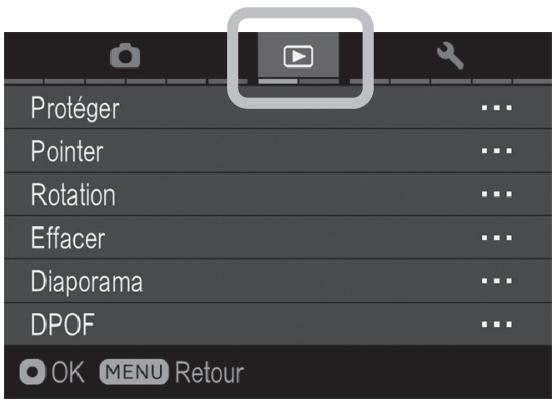

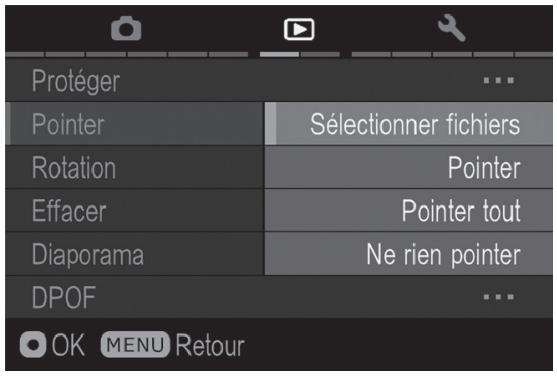

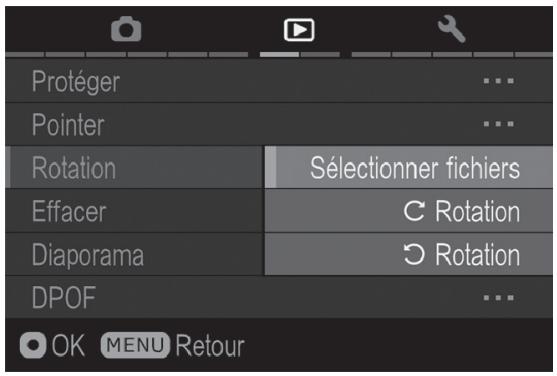

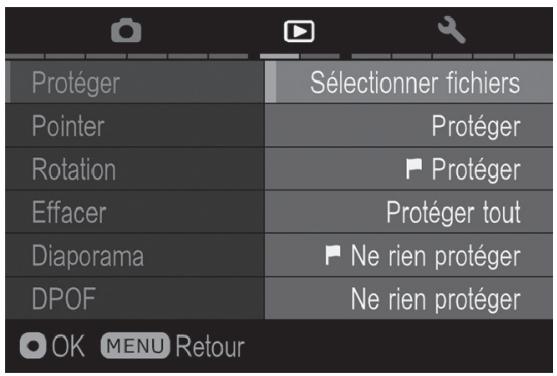

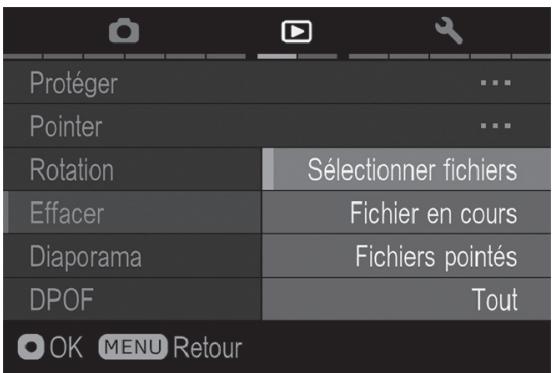

Protéger Pointer Rotation Effacer Diaporama DPOF OK MENU Retour

LECTURE

(Onglet Rouge)

Ce menu concerne les réglages des conditions de visualisation des images. Le paramétrage d'options d'impression tel que le DPOF figure dans ce menu. Il s'affiche en appuyant sur MENU durant la visualisation des photos ou des séquences vidéo.

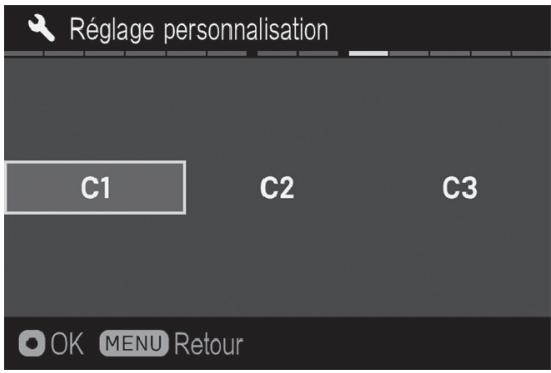

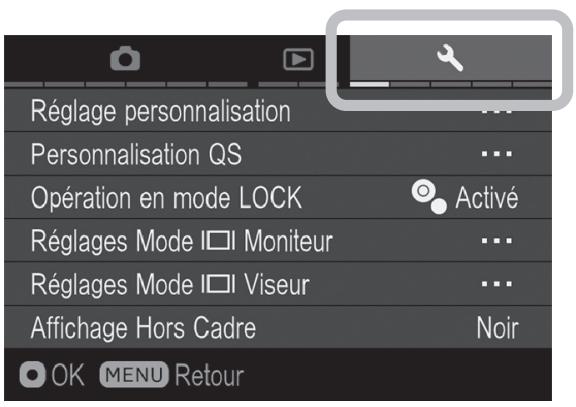

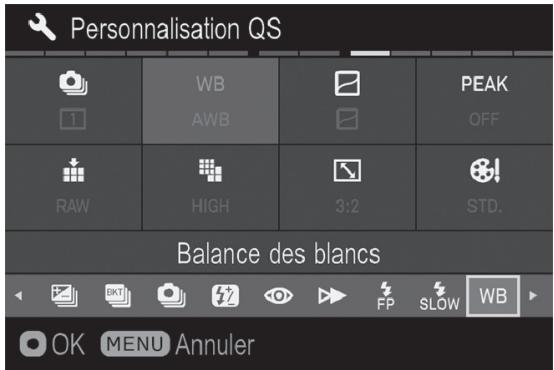

Réglage personnalisation Personnalisation QS Opération en mode LOCK Réglages Mode Moniteur Réglages Mode Viseur Affichage Hors Cadre NOIR OK MENU Retour

REGLAGES

(Onglet Jaune)

Ce menu permet de personnaliser l'appareil (langue, format de date et heure, etc...) et de revenir au réglage par défaut des diverses fonctions.

Pour l'afficher, appuyez sur la touche MENU et tournez la Molette D jusqu'à la sélection du groupe [Réglages].

REMARQUE

- Certains sous-menus ou options peuvent ne pas être accessibles en fonction des réglages de l'appareil. Ils s'affichent alors en gris.

Pour le détail des différentes fonctions, veuillez vous reporter aux pages indiquées.

PRISE DE VUE

(1)	Sous-menu	Description	Page
	Incréments ISO	Permet de régler la sensibilité ISO par incrément de 1IL ou 1/3IL.	77

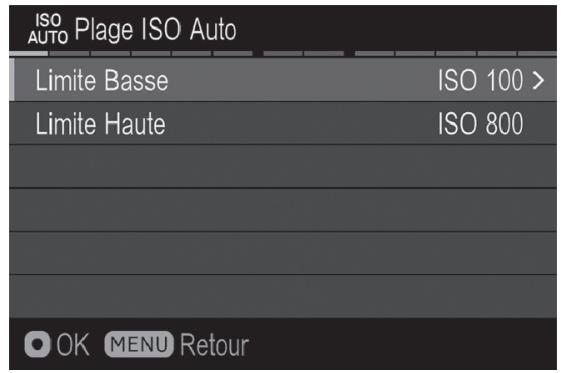

	Plage ISO Auto	Il est possible de définir des limites basses et hautes à la plage de sensibilité en mode ISO Auto.	76
	Type de déclenchement	Sélectionne un type de déclenchement	65

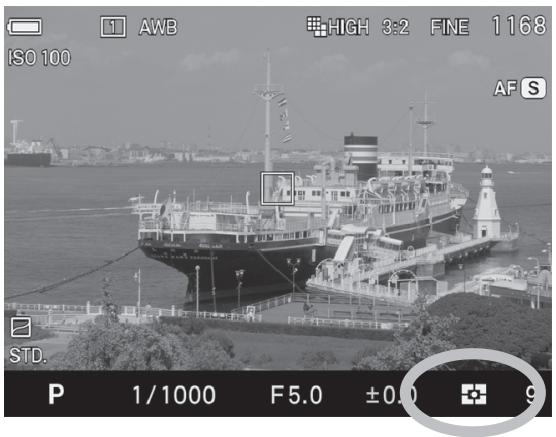

	Mode recadrage DC	Il limite la zone d'enregistrement du capteur d'image à la taille APS-C.	81

(2)	Sous-menu	Description	Page
	Réglage bracketing	Définit le type et l’ordre de l’autobracketing.	89

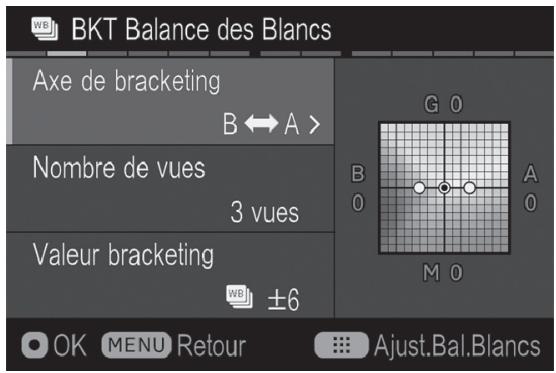

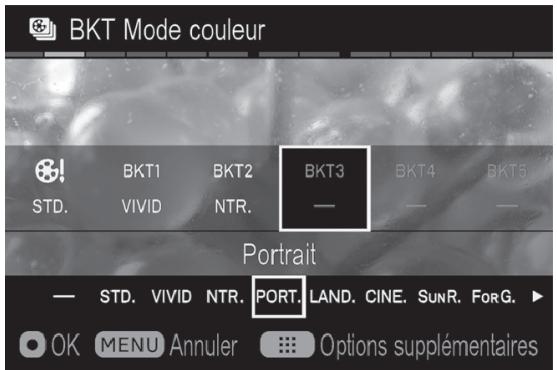

	Bracketing couleur	Définit les options Balance des Blancs et Mode couleur.	97

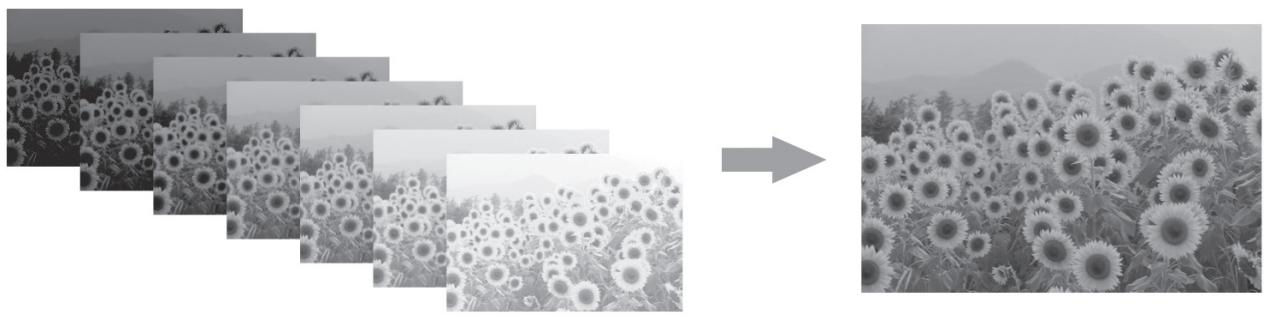

	Mode SFD	Définit le Mode SFD qui peut générer des images subtiles en associant plusieurs images.	92
	Flash	Sélectionne le mode flash et la compensation d’exposition au flash.	104

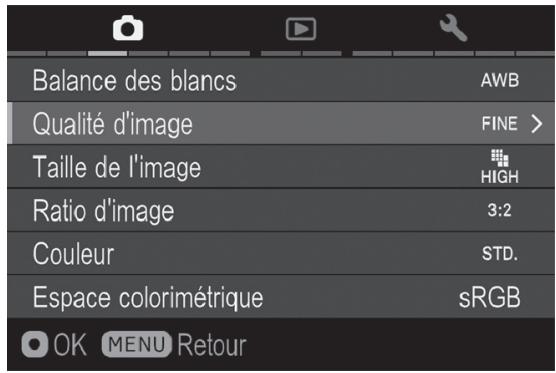

(3)	Sous-menu	Description	Page

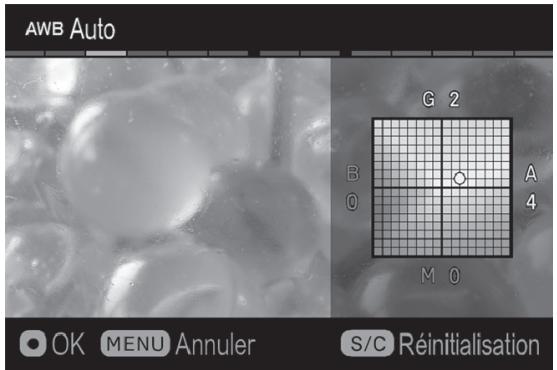

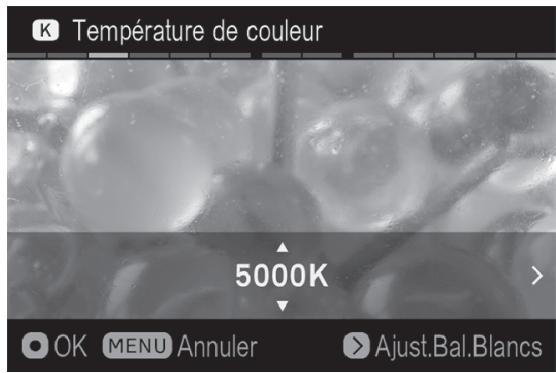

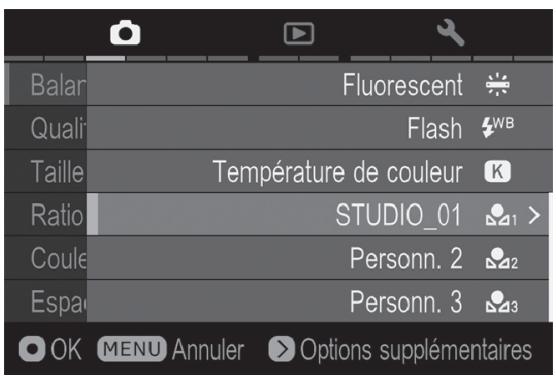

	Balance des blancs	Sélectionne la balance des blancs en fonction de la nature de la lumière ambiante.	70

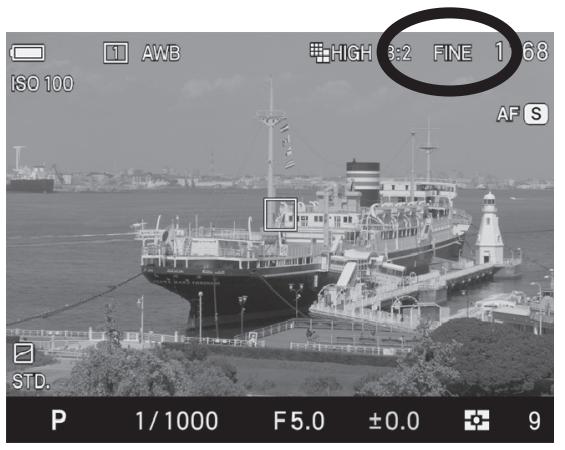

	Qualité d'image	Permet de sélectionner la qualité d'enregistrement de l'image.	78

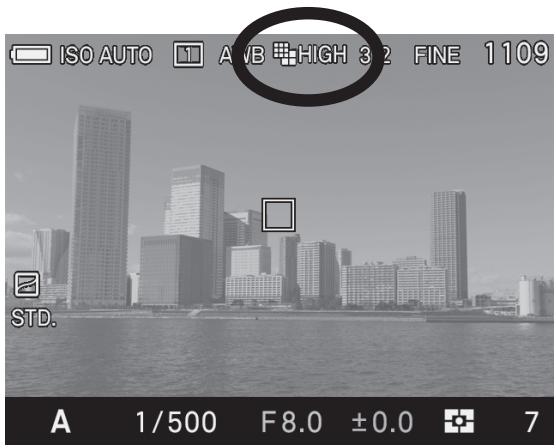

	Taille de l'image	Permet de déterminer la taille de l'image (résolution).	79
Ratio d'image	Définit le ratio d'image.	80
Couleur	Sélectionne la couleur désirée en fonction des conditions de prise de vue.	94
Espace colorimétrique	Détermine l'espace colorimétrique : [sRGB] ou [Adobe RGB].	101

(4)	Sous-menu	Description	Page
	Intensité de tonalité	Active ou désactive [Intensité de tonalité] (Douce ou Forte) qui procure un rendu naturel à l'image.	100
	Rotation auto	Active ou désactive l'enregistrement d'information d'image verticale.	101
	Aperçu rapide	Règle la durée d'affichage de l'aperçu de l'image qui s'affiche sur le moniteur couleur ACL après la prise de vue.	48
	Prévisualisation expo en mode M	Cette fonction permet de refléter l'exposition sélectionnée dans l'affichage de l'écran LCD.	55
	Commande Correction Expo.	Détermine si le bouton ☒ est utilisé ou non pour la correction d'exposition.	89

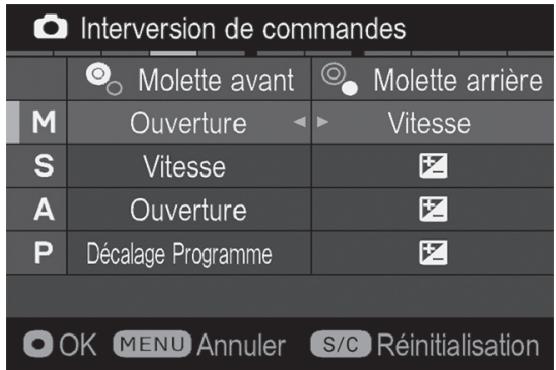

	Intervention de commandes	Définit la répartition des molettes pour le réglage de l'exposition et la correction d'exposition dans chaque mode de prise de vue.	141

(5)	Sous-menu	Description	Page

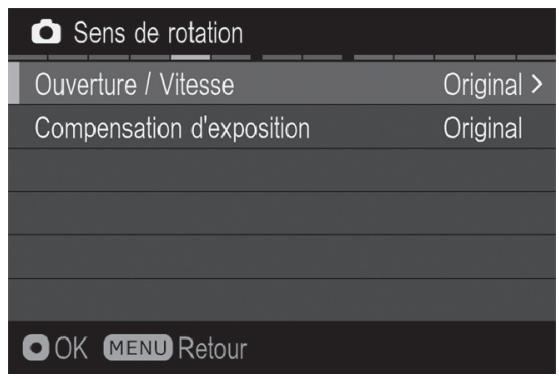

	Sens de rotation	Fixe si le sens de rotation des molettes avant et arrière est inversé ou non.	142
	Param.bouton AEL	Règle la fonction du bouton AF/AEL(lorsque le commutateur est en position AEL).	86
	Param.bouton AF	Règle la fonction du bouton AF/AEL(lorsquelecommutateurestenpositionAF).	86
AEL par déclencheur	Active ou désactive le verrouillage de l'exposition quand vous appuyez à mi-course sur le déclencheur.	87
AF-ON par déclencheur	Il est possible de sélectionner l'activation ou non de la fonction AF lorsque le déclencheur est appuyé à mi-course.	63

(6)	Sous-menu	Description	Page
	Aide à la map (Focus Peaking)	Règle la surbrillance des zones nettes.	63
	Priorité AF S	Définit si le déclenchement se fait dès que l'on a appuyé sur le déclencheur ou après la mise au point.	59
	Priorité AF C
	Lumière d'assistance AF intégrée	Active ou désactive le faisceau d'assistance AF dans des conditions de lumière faible.	59
	AF priorité visage	Sélectionne le mode AF normal ou le mode AF priorité visage.	61

LECTURE

(1)	Sous-menu	Description	Page

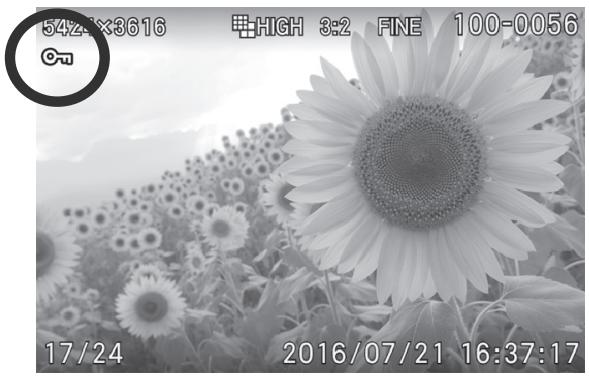

	Protéger	Permet de protéger une image ou de déverrouiller une image protégée.	120
	Pointer	Permet de pointer une image ou de supprimer le pointage d'une image.	122
	Rotation	Permet de faire pivoter une image.	124
	Effacer	Permet d'effacer une ou des images.	117

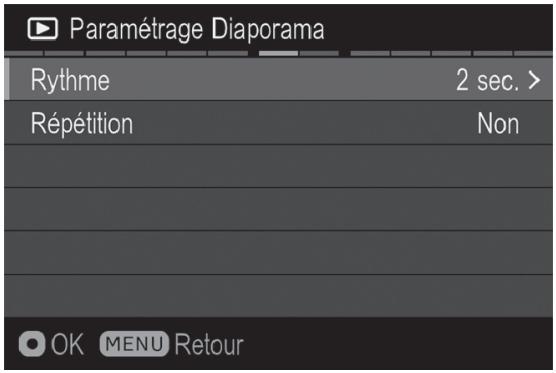

	Diaporama	Permet de lancer un diaporama ou d'en changer les options.	128
	DPOF	Sélectionne les images à imprimer et le nombre de copies.	130
(2)	Sous-menu	Description	Page

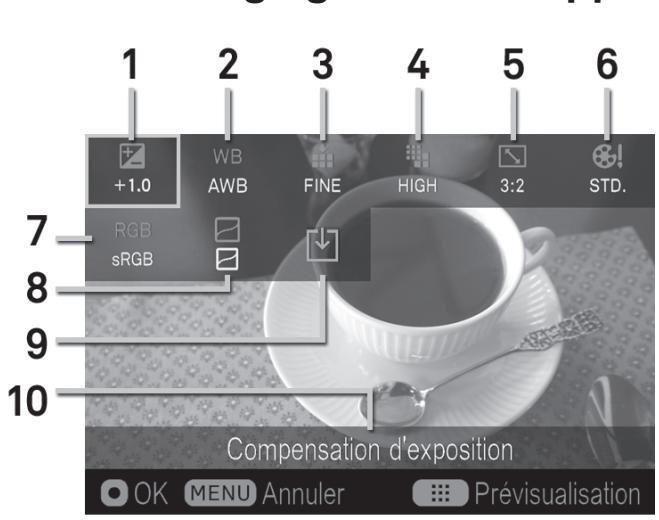

	Développement RAW	Cette fonction permet de modifier et traiter les fichiers RAW et de les convertir au format JPEG.	131
	Alerte Expo	Détermine le type d'information fourni dans la barre d'information pour chaque image.	126
	Réglage touche OK	Définit le raccourci de commande de la touche OK lors de la visualisation des images.	127
	Rotation de l'image	Active ou désactive l'affichage vertical d'une image verticale.	—

REGLAGES

(1)	Sous-menu	Description	Page
	Réglage personnalisation	Permet d'enregistrer les modes de personnalisation (C1 • C2 • C3).	102
	Personnalisatiuon QS	Permet de définir les fonctions allouées au menu QS.	40
	Opération en mode LOCK	Permet de choisir les réglages à bloquer avec le bouton de verrouillage.	143
	Réglages Mode | Moniteur	Permet de choisir entre six modes d'affichage du moniteur principal et d'en définir les contenus.	137
	Réglages Mode | Viseur	Permet de choisir entre quatre modes d'affichage du viseur et d'en définir les contenus.	137
	Affichage Hors Cadre	Permet de choisir l'Affichage Hors Cadre sur l'écran de prise de vue (lorsque la valeur du ratio d'image est différent de 3:2).	80
(2)	Sous-menu	Description	Page
	Réglage son	Choisit d’utiliser ou non des sons électroniques et ajuste leurs volumes.	145
	Ajuster le niveau	Ajuste le niveau électronique.	141
	Nom de fichier	Définit le nom de fichier de l'image.	135
	Numérot. Fichier	Définit le principe de numérotation des fichiers lorsqu'une nouvelle carte est insérée dans le boîtier.	134
	Mode ECO	Active ou désactive le mode ECO qui permet d’économiser la batterie.	145
	Mode étendu	Active ou désactive le mode étendu du mode Pose longue.	56

(3)	Sous-menu	Description	Page

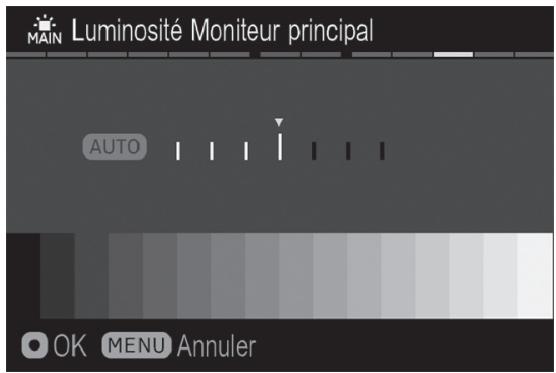

	Luminosité ACL	Règle la luminosité du moniteur couleur ACL. (sans influence sur la luminosité du fichier image)	141
	Moniteur ACL inactif	Règle le délai de mise en veille du moniteur après sa dernière activation.	145
	Veille boîtier	Règle le délai de mise en veille du boîtier après sa dernière activation.	144
	Réglages Eye-Fi	Cette fonction permet de modifier les réglages de la carte Eye-Fi qui assure une communication Wi-Fi.	107
	Réglages PG-41Sous-menu	Définit les réglages de la Poignée d'Alimentation PG-41 (vendue séparément) et du bouton FUNC .Description	146Page
(4)
	Mode USB	Pour transférer les fichiers de la carte mémoire de l'appareil vers l'ordinateur, veuillez sélectionner [Mémoire de masse]. Pour contrôler l'appareil avec le logiciel «SIGMA Capture Pro», veuillez sélectionner [Contrôle boîtier].	149
	Déclenchement sans carte	Active ou désactive la possibilité de déclencher sans carte mémoire insérée.	47
	Formater la carte	Formate la carte (le formatage efface toutes les données sur la carte).	46
	Date/Heure	Règle l'horloge de l'appareil (date et heure) et le format d'affichage.	29
	Langue / Language	Permet de choisir la langue d'affichage des différents menus et messages.	28

(5)	Sous-menu	Description	Page

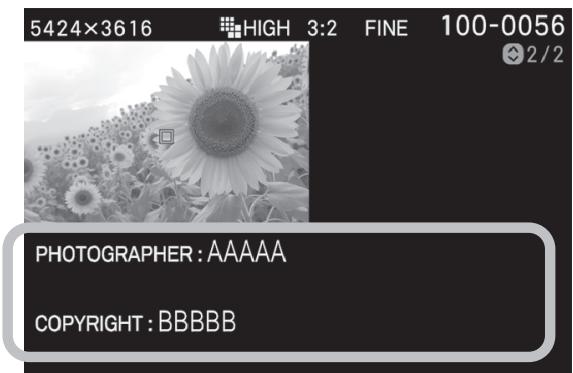

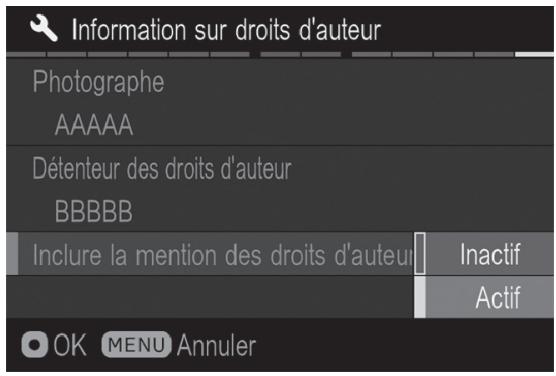

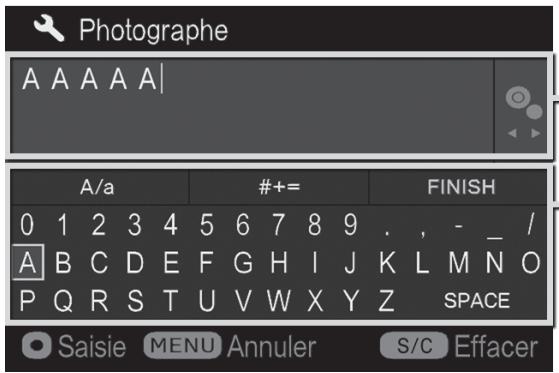

	Information sur droits d'auteur	Contient l'information sur droits d'auteur et choisit d'enregistrer ou non les informations dans les données Exif.	135
	Information	Affiche les informations: nom du modèle, numéro de série, version de firmware et marque de certification*.	—
	Mise à jour Firmware	Indique la version actuelle du logiciel embarqué et permet la mise à jour avec la dernière version à partir de la carte mémoire.	—

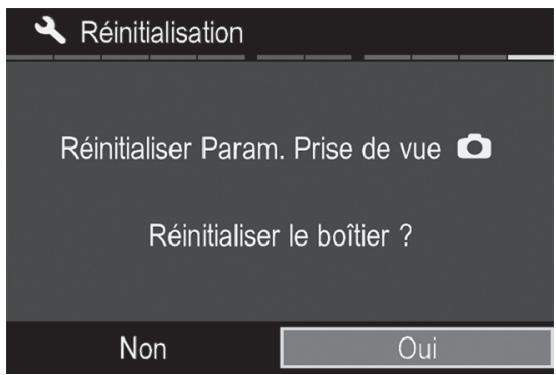

	Réinitialisation	Replace tous les réglages dans leur configuration par défaut.	147

* Marque de certification
D'autres marques de Certification prises en charge par cet appareil sont affichées sous l'appareil photo, sur l'emballage et dans ce manuel.

Le bouton de réglage rapide QS permet d'accéder rapidement aux principaux paramètres de l'appareil et de les modifier.

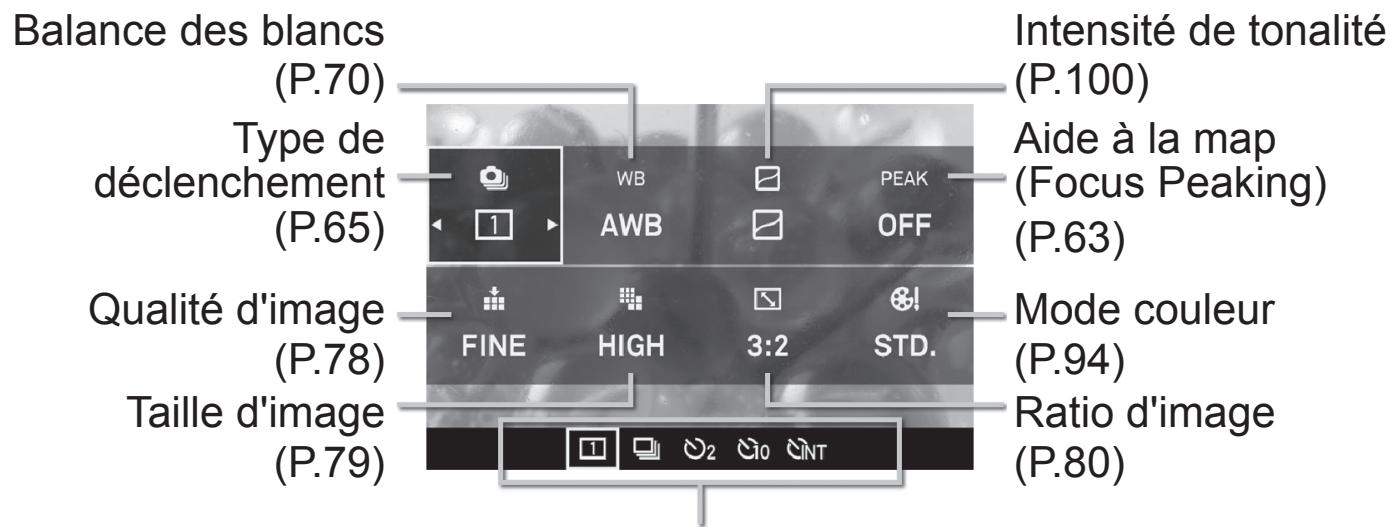

Menu de réglage rapide Quick Set (par défaut)

Balance des blancs (P.70) Type de déclenchement (P.65) Qualité d'image (P.78) Taille d'image (P.79) Intensité de tonalité (P.100) Aide à la map (Focus Peaking) (P.63) Mode couleur (P.94) Ratio d'image (P.80)

Affichage de la liste des options de l'élément sélectionné

Quand l'appareil est en mode de prise de vue fixe, le menu de réglage rapide s'affichera en appuyant sur le bouton QS.

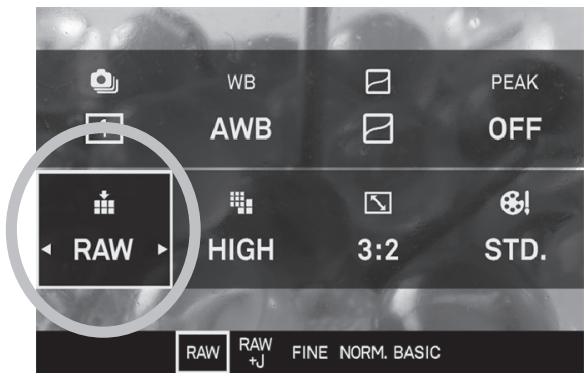

Par exemple, pour changer la qualité d'image en format RAW

WB PEAK AWB OFF RAW HIGH 3:2 STD. RAW +J FINE NORM. BASIC

1

Appuyez sur le bouton de réglage rapide QS pour afficher le Menu.

2

Appuyez sur ◇ pour sélectionner le réglage de la qualité d'image ( □ ).

3

Tournez la molette avant ou la molette arrière afin d'afficher [RAW].

4

Les paramètres seront appliqués et l'appareil repassera en mode prise de vue en appuyant sur le bouton OK ou en appuyant à mi-course sur le déclencheur.

Les fonctions accessibles par le menu de réglage rapide Quick Set peuvent être modifiées.

Fonctions disponibles à attribuer au menu de réglage rapide Quick Set

Compensation d'exposition (P.88)Sensibilité ISO (P.75)Mode de mesure (P.85)Mode de Prise de Vue (P.50)Type de déclenchement (P.65)Mode recadrage DC (P.81)Valeur bracketing (P.89)Bracketing couleur (P.97)Correction d'exposition au flash (P.104)Réduction yeux rouges (P.104)Synchro 2ème rideau (P.104)FP (P.104)

Synchr. Lente (P.105)Balance des blancs (P.70)Qualité d'image (P.78)Taille de l'image (P.79)Ratio d'image (P.80)Couleur (P.94)Intensité de tonalité (P.100)Aide à la map (Focus Peaking) (P.63)Luminosité Moniteur principal (P.145)Luminosité Ecran auxiliaire (P.145)Luminosité Viseur (P.145)

La fonction du menu de réglage rapide Quick Set peut être définie dans

Réglages] (P.31) →[Personnalisation QS]

Personnalisation QS WB AWB PEAK OFF RAW HIGH 3:2 STD. Balance des blancs OK MENU Annuler

Appuyez sur ◇◇> dans l'écran [Personnalisation QS] pour sélectionner l'emplacement de la fonction que vous désirez modifier, et appuyez sur OK pour confirmer.

Dans la liste située dans le bas de l'écran, utilisez ◀ pour sélectionner la fonction que vous désirez attribuer à cet emplacement, et appuyez sur OK pour confirmer.

Lorsque vous avez terminé de définir l'attribution, appuyez sur le bouton MENU pour fermer le menu [Personnalisation QS].

Quattro est équipé d'un viseur électronique et d'un Moniteur Principal. Le commutateur de sélection du moniteur permet aux utilisateurs de sélectionner l'écran de contrôle qu'il souhaite utiliser.

FINDER	Affichage dans le viseur exclusivement.
AUTO	Quand on regarde dans le viseur, l'affichage du moniteur principal bascule automatiquement vers l'affichage du viseur.
MONITOR	Seul le moniteur principal est affiché.Quand on regarde dans le viseur, le moniteur ACL du viseur n'est pas activé.

Moniteur secondaire

Lorsque le moniteur ACL du viseur est activé, le moniteur secondaire s'éteint automatiquement.

- Le moniteur secondaire peut être activé/désactivé avec la touche 🍻. (Il ne peut pas être activé lorsque le moniteur ACL du viseur est activé)

MISE EN GARDE !!

• N'exposez pas le viseur aux rayons du soleil. L'affichage interne de celui-ci pourrait en être endommagé.
• Il peut arriver que le capteur réagisse à un objet autre que l'œil et que le moniteur ACL du viseur s'affiche.
• Le capteur peut réagir à une lumière vive provenant de l'arrière, ce qui provoque une opération erronée.

L'affichage du moniteur couleur ACL peut être modifié en appuyant sur le bouton d'affichage □□.

• Si le viseur est activé, une pression sur le bouton □□I modifie le mode d'affichage.
• Si le moniteur principal est activé, une pression sur le bouton □□□ modifie le mode d'affichage.

VISEUR (OPERATION) (réglage par défaut)

PAVB ISO 100 HIGH &2 FINE 1168 AF S STO P 1/1000 F5.0 ±0.0 9

Personn. 1

ISO 100 PAVE HIGH &2 FINE 1168 AF S P 1/1000 F5.0 ±0.0 9

Personn. 2

AVB ISO 100 EIGHT 3x2 FINE 1168 2016/07/21 15:11 AF S STp P 1/1000 F5.0 ±0.0 9

Personn. 3

MONITEUR PRINCIPAL (OPERATION) (réglage par défaut)

- Pour la signification de chaque icône, veuillez vous référer P.15 [AFFICHAGE DU MONITEUR PENDANT LA PRISE DE VUE] .

• En mode viseur, seuls les icônes sont visibles sur le moniteur ACL.

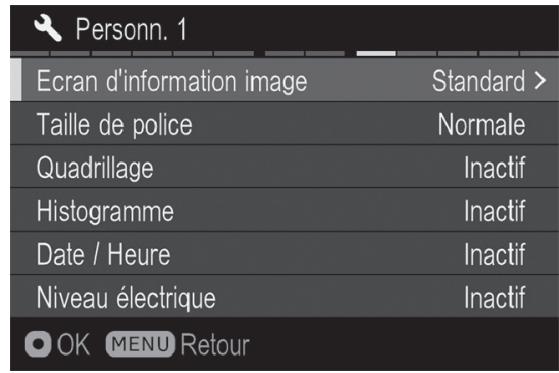

• Les informations à afficher sous [Personn.] peuvent être personnalisées (consultez P.137).
• La taille de l'icône affichée au cours de l'opération peut être changée (consultez P.139).

REVIEWING

MISE EN GARDE !!

- En mode de visualisation, les modes d'affichage dans le viseur et sur le moniteur principal doivent être définis de façon identique.

INSERTION ET RETRAIT DE LA CARTE

sd Quattro H utilise des cartes mémoires de type SD, SDHC, SDXC et MMC pour enregistrer les données.

INSERTION DE LA CARTE MEMOIRE

Eteignez l'appareil et ouvrez le volet du logement de la carte SD selon le schéma indiqué.

Insérez la carte conformément aux instructions indiquées dans le logement de la carte SD.

Insérez la carte jusqu'à son encliquetage.

Fermez le volet du logement de la carte SD.

REMARQUE

- Il peut être nécessaire de formater la carte avant son utilisation. (Voir P.46)

① OPEN ②

Eteignez l'appareil et ouvrez le volet du logement de la carte SD selon le schéma indiqué.

Appuyez sur la carte pour activer son éjection.

Fermez le volet du logement de la carte SD.

MISE EN GARDE !!

- Ne retirez pas la batterie ou la carte mémoire lorsque le témoin d'acquisition clignote ou est allumé. Il pourrait en résulter une perte de données, et ceci pourrait même endommager l'appareil ou la carte mémoire.

REMARQUE

- Si l'appareil est éteint pendant que le témoin d'acquisition est allumé ou clignote, l'appareil reste allumé jusqu'à la fin du processus en cours sur la carte.

FORMATAGE DE LA CARTE MEMOIRE

Une nouvelle carte doit être formatée avant l'usage. De plus, des cartes comprenant des fichiers abîmés ou non compatibles peuvent nécessiter un formatage préalable.

[Réglages] (P.31) → Sélectionnez [Formater la carte] et formatez la carte.

Formater la carte Toutes les données seront effacées Formater la carte? Non Oui

Dans le menu [Formater la carte], Sélectionnez [Oui] en appuyant les touches <> et appuyez sur le bouton OK.

Pour annuler le formatage, sélectionnez [Non] avec les touches ◆ et appuyez sur le bouton OK.

AVERTISSEMENT !!

- Le formatage supprime tout le contenu de la carte, y compris les images protégées et les fichiers non issus du sd Quattro H.

REMARQUE

- Une carte formatée sur un autre appareil peut ne pas fonctionner correctement sur le sd Quattro H ou ne disposer que d'une capacité réduite. Il est donc conseillé de formater préalablement la carte dans le sd Quattro H pour pouvoir stocker un nombre d'images maximal prises avec le sd Quattro H.

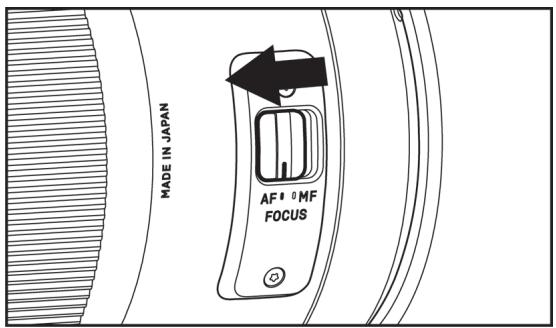

① MADE IN JAPAN + ② AF

Tout en regardant dans le viseur, tournez la vis de réglage dioptrique jusqu'à ce que le délimiteur de la zone AF et les lettres soient parfaitement nets.

- La plage d'ajustement va de -4m^-1 à +2m^-1 .

DECLENCHEUR

Le déclencheur du sd Quattro H possède deux positions.

Lorsque vous enfoncez le déclencheur à mi-course, l'autofocus et la mesure de l'exposition sont activés. En l'enfonçant ensuite à fond, l'obturateur se déclenche pour prendre la photo.

- Avant de prendre vos premières photos, nous vous recommandons de simuler quelques prises de vues afin de vous familiariser avec la course du déclencheur, ainsi qu'avec les autres fonctions de l'appareil.

- Il n'est pas possible de déclencher si aucune carte n'est insérée. Si vous souhaitez pouvoir déclencher sans carte mémoire, allez [Réglages] (P.31) → [Déclenchement sans carte].

Inactif(réglage par défaut)	Le déclenchement du boîtier n’est pas possible si aucune carte n’est insérée dans l’appareil.
Actif	Le déclenchement du boîtier est possible même si aucune carte n’est insérée dans l’appareil.

Le sd Quattro H peut être paramétré pour afficher automatiquement une visualisation de la photo juste après qu'elle a été prise. Ceci est utile pour une vérification instantanée de l'exposition et du cadrage.

Le paramétrage de l'aperçu rapide se fait à partir du menu [Prise de vue] (P.31) → [Aperçu rapide].

Inactif	Aucun affichage après la prise de vue.
2 sec.(réglage par défaut)	L'image est affichée pendant 2 secondes.
5 sec.	L'image est affichée pendant 5 secondes.
10 sec.	L'image est affichée pendant 10 secondes.

REMARQUE

- Pour annuler manuellement un aperçu rapide, appuyez à mi-course sur le déclencheur.

AVERTISSEMENT !!

- Il n'est pas possible de zoomer dans l'aperçu rapide, ni de passer à une autre image tant que l'aperçu rapide est affiché.

PRISE DE VUES

Cette section décrit les opérations de base pour commencer à prendre une photographie.

SELECTION DU MODE D'EXPOSITION

Les caractéristiques et le mode opératoire des quatre différents modes d'exposition de l'appareil sont décrits ci-après.

AVERTISSEMENT !!

- Dans ce chapitre, l'instruction est basée sur l'hypothèse que [Bouton de correction d'exposition] (P.89), [Interversion de commandes] (P.141) et [Prise de vue] (P.31) sont en réglage par défaut. Si les actions ne produisent pas les effets décrits, reportez-vous à la section correspondante [Bouton de correction d'exposition] ou [Interversion de commandes] selon les besoins.

SÉLECTION DU MODE D'EXPOSITION

Appuyez sur le bouton Mode (la sélection du mode s'affichera au bas de l'écran ACL).

2

Sélectionnez le mode désiré en utilisant les molettes avant ou arrière, ou en appuyant sur «».

3

Appuyez sur OK ou appuyez à mi-course sur le déclencheur pour revenir à la prise de vue.

P PROGRAMME AE

Pour faciliter la prise de vue, l'appareil règle automatiquement une combinaison de vitesse d'obturation et d'ouverture du diaphragme en fonction de la luminosité du sujet.

ISO 100 RAWB HIGH 3:2 FNE 1168 AF S P 1/1000 F5.0 ±0.0 9

1

Sélectionnez le Mode d'exposition P.

(Les indicateurs de vitesse et de diaphragme s'affichent en vert)

2

Appuyez à mi-course sur le déclencheur pour faire la mise au point et prenez la photo.

AVERTISSEMENT !!

• Si (☐) s'affiche sur le moniteur couleur ACL, il existe un risque de vibration de l'appareil (la vitesse d'obturation est lente). Il est conseillé d'utiliser le flash (P.104) ou un trépied.
• Si le sujet est trop lumineux ou trop clair, les témoins de vitesse d'obturation et d'ouverture situés dans le viseur clignoteront tout en indiquant les valeurs limites atteintes. Si vous prenez quand même la photo dans ces conditions, l'image sera surexposée ou sous-exposée.

DECALAGE DE PROGRAMME

Vous pouvez modifier la combinaison des valeurs de vitesse et de diaphragme sélectionnée de façon automatique par l'appareil. En tournant la molette avant, la combinaison des valeurs vitesse et ouverture changera au sein des combinaisons d'exposition équivalente.

- Cette modification sera automatiquement annulée après la prise de vue.

A PRIORITE A L'OUVERTURE AE

Dans ce mode, vous sélectionnez l'ouverture du diaphragme et l'appareil détermine la vitesse appropriée. Plus l'ouverture sera petite, plus la profondeur de champ sera grande. A l'inverse, une grande ouverture rend le fond plus flou, la profondeur de champ étant réduite.

Sélectionnez le mode d'exposition A.

(Dans le viseur, l'indicateur de valeur d'ouverture s'affiche en vert).

Définissez la valeur de l'ouverture souhaitée en tournant la molette avant.

Appuyez à mi-course sur le déclencheur pour faire la mise au point et prenez la photo.

AVERTISSEMENT !!

• Lorsque (☐) s'affiche sur le moniteur couleur ACL, une vibration de l'appareil peut se produire (une vitesse d'obturation lente est définie). Il est conseillé d'utiliser le flash (P.104) ou un trépied.
• Si la vitesse d'obturation appropriée est en dehors des valeurs possibles du fait d'un sujet trop clair ou trop sombre, l'indicateur de vitesse clignote. Si le sujet est trop clair, sélectionnez alors une ouverture plus petite (valeur de diaphragme plus grande) et si le sujet est trop sombre, choisissez une ouverture plus grande (valeur de diaphragme plus petite), jusqu'à ce que le témoin cesse de clignoter.

S PRIORITE A LA VITESSE AE

Dans ce mode, vous sélectionnez la vitesse d'obturation que vous souhaitez et l'appareil détermine l'ouverture appropriée. Vous pouvez par exemple obtenir un effet d'instantanéité d'une action en choisissant une vitesse élevée, ou exprimer l'impression du mouvement en utilisant une vitesse lente.

1 AWB HIGH 3:2 FINE 1168 ISO 100 AF S STD. S 1/500 F4.0 ±0.0 9

1

Sélectionnez le mode d'exposition S. (In the Viewfinder, the shutter speed value is illuminated in green.)

2

Définissez la vitesse d'obturation souhaitée en tournant la molette avant.

3

Appuyez à mi-course sur le déclencheur pour faire la mise au point et prenez la photo.

AVERTISSEMENT !!

- Si l'ouverture appropriée est en dehors des valeurs possibles du fait d'un sujet trop clair ou trop sombre, l'indicateur d'ouverture clignote. Si le sujet est trop clair, sélectionnez alors une vitesse plus rapide et si le sujet est trop sombre, choisissez une vitesse plus lente jusqu'à ce que le témoin cesse de clignoter.

Dans ce mode, vous pouvez sélectionner la vitesse d'obturation et l'ouverture en fonction des indications du posemètre. Vous pouvez changer l'exposition comme bon vous semble.

ISO 100 AWB HIGH 3:2 FINE 1168 AF S STD. M 1/500 F2.8 -2.0 9 STD. M 1/125 F2.8 ±0.0 9

1

Sélectionnez le mode d'exposition M.

(Dans le viseur, la vitesse d'obturation s'affiche en orange. Le témoin de valeur d'ouverture en vert.)

2

Définissez la valeur de l'ouverture souhaitée en tournant la molette avant.

3

Réglez la vitesse d'obturation en tournant la molette arrière pour ajuster la valeur de l'indicateur d'exposition à ±0.0.

- Le témoin du posemètre peut indiquer des écarts d'exposition jusqu'à ±5 IL par incréments de 1/3 de diaphragme. Si l'écart avec l'exposition correcte est supérieur à 5 IL, le témoin d'exposition clignote.

4

Appuyez à mi-course sur le déclencheur pour faire la mise au point et prenez la photo.

En mode d'exposition M, l'écran ACL reflète l'exposition sélectionnée afin que le photographe puisse visualiser l'image réelle. En cas de sous exposition, l'écran s'assombrit, et en cas de surexposition, l'écran devient plus lumineux.

Lorsque vous photographiez des images en mode M avec l'utilisation de flashes d'autres marques, l'écran est sombre et il est difficile de vérifier les détails de l'image, tels que la mise au point et la composition. Dans ce cas, il est recommandé de désactiver la fonction en la réglant sur [Inactif].

Sélectionnez [Prise de vue] (P.31) → [Prévisualisation expo en mode M].

Inactif	La luminosité de l'écran ACL est automatiquement ajustée pour une meilleure visibilité.
Actif (Défaut)	La valeur d'exposition sélectionnée est répecutée dans l'affichage de l'écran ACL.

REMARQUE

- Lorsque le FLASH électronique EF-630 (POUR SIGMA) est utilisé avec l'appareil, la luminosité de l'écran LCD s'ajuste automatiquement pour une meilleure visibilité, même lorsque la fonction est programmée sur [Actif].

POSE LONGUE (B)

Lorsqu'un temps de pose long est nécessaire (pour des prises du vues nocturnes ou des scènes très peu éclairées), il est recommandé d'utiliser la fonction pose B « bulb ». L'utilisation d'un trépied est nécessaire dans ce mode d'exposition.

1

Sélectionnez le mode d'exposition M.

2

Tournez la molette arrière jusqu'à ce que bulb s'affiche.

3

Tournez la molette avant pour sélectionner la valeur de l'ouverture souhaitée.

4

Appuyez sur le déclencheur durant la durée d'exposition souhaitée.

MISE EN GARDE !!

- La pose B est limitée à un maximum de 30 secondes. L'obturateur se fermera automatiquement 30 secondes après le début du déclenchement.

- Il est possible d'allonger le temps de pose longue jusqu'à 120 secondes lorsque l'appareil est en mode Etendu.

Allez dans [Réglages] (P.31) → [Mode étendu] → [Actif].

MISE EN GARDE !!

- Dans certaines conditions, en mode étendu, l'augmentation du bruit électronique peut dégrader la qualité de l'image.

La mise au point automatique ou manuelle est expliquée ci-après.

UTILISATION DE L'AUTOFOCUS

MADE IN JAPAN AF 0 MF FOCUS

Placez le curseur de l'objectif sur la position AF.

2

Positionnez le sujet principal au centre du cadre et appuyez à mi-course sur le déclencheur.

- Si le mode autofocus est sélectionné, la zone de mise au point active s'allume en vert. (Dans le moniteur secondaire, l'indicateur de mise au point s'allume.)

- Si l'autofocus ne peut pas s'effectuer correctement, la zone se met à clignoter. (Dans le moniteur secondaire, l'indicateur de mise au point clignote.)

Bien que votre appareil soit pourvu d'un système AF très efficace, la mise au point peut s'avérer difficile avec certains sujets :

• Sujets peu contrastés, tels qu’un ciel uniformément bleu, un mur blanc, etc… ou un sujet d’une couleur identique à celle de l’arrière-plan
• Le sujet est très peu éclairé
• Chevauchement de sujets proches et éloignés dans la plage de référence AF, comme un animal derrière les barreaux d'une cage
• Sujet en mouvement extrêmement rapide

Dans un tel cas, il est recommandé d'utiliser une des méthodes suivantes :

1. Utiliser la fonction de mémorisation de la mise au point en faisant le point sur un autre sujet se situant à la même distance.
2. Passer en mode de mise au point manuelle.

Le mode autofocus peut être sélectionné en fonction des sujets.

Appuyez sur le bouton S/C et sélectionnez le mode AF désiré en utilisant les molettes avant et arrière, ou en appuyant sur les touches ◀.

AF SMODE AF PONCTUELréglage par défaut

Lorsque le déclencheur est appuyé à mi-course, l’autofocus s’active. L’autofocus est verrouillé lorsque la mise au point est faite sur le sujet. Pour refaire le point, relâchez le déclencheur et ré-appuyez.Ce mode de mise au point est conseillé pour la photographie courante.Le déclencheur ne peut être actionné tant que la mise au point n’est pas effectuée.La valeur de l’exposition est mémorisée lorsque le déclencheur est appuyé à mi-course.Lorsque le mode de prise de vues continu est sélectionné, la position de mise au point est celle de la première image.La zone de mise au point clignote si le sujet est flou.(L’indicateur de mise au point clignote sur le moniteur secondaire.)Il est possible de désactiver le son. Allez dans [Réglages](P.31)→[Réglage son]→[Volume bip AF]→[0].

AF CMODE AF CONTINU

Lorsque le déclencheur est appuyé à mi-course, l’autofocus se renouvelle continuellement. Lorsque la mise au point est réalisée, l’indicateur de mise au point s’active mais la mise au point n’est pas verrouillée. La fonction de prédiction de mouvement s’active sur les sujets en mouvement, et la mise point est effectuée au moment où le déclencheur est appuyé.Tant que la mise au point n’est pas effectuée, le déclencheur ne peut pas être actionné.L’exposition est définie lorsque le déclencheur est actionné.Lorsque le mode de prise de vue continu est sélectionné, la mise au point et la prise de vues sont répétées. Le déclenchement étant prioritaire, le déclencheur peut être actionné avant la mise au point.Selon les conditions du sujet, l’Auto Focus peut ne pas être en mesure de suivre un sujet et sa précision peut être diminuée selon le type de sujet.Le signal sonore électronique est désactivé.

Le fonctionnement de chaque mode autofocus peut être modifié comme suit.

Dans [Prise de vue] (P.31) choisissez [Priorité AF S] ou [Priorité AF C].

Déclenchement	Lorsque le déclencheur est complètement enfoncé, il peut être actionné avant verrouillage de la mise au point.
Mise au point (réglage par défaut)	Même lorsque le déclencheur est complètement enfoncé, l'obturateur ne peut pas être actionné avant la mise au point.

• En AF S, lorsque le mode de prise de vues continu est sélectionné, la position de mise au point de la première image est conservée.
• En AF Ⓔ, lorsque le mode de prise de vues continu est sélectionné, la mise au point et la prise de vues sont répétées. Cependant, le déclenchement est prioritaire dans les deux cas. De ce fait le déclencheur peut être actionné avant la mise au point.

FAISCEAU D'ASSISTANCE AF

Le faisceau d'assistance AF intégré au sd Quattro H facilite la mise au point en faible lumière. (AF S seulement)

• La portée du faisceau est de 3m.
• La lumière d'assistance AF peut être désactivée. Allez dans [Prise de vue] (P.31) → [Lumière d'assistance AF intégrée] → [Inactif].

AVERTISSEMENT !!

- Le pare-soleil doit être enlevé de l'objectif. Le faisceau d'assistance peut ne pas fonctionner correctement avec des objectifs de grand diamètre ou de grande longueur.

SÉLECTION DE LA ZONE DE MISE AU POINT

Le sd Quattro H possède deux modes de mise au point. Lors de l'utilisation du « Mode 9 zones de mise au point », il est possible de choisir une zone de mise au point parmi 9 zones différentes. Lors de l'utilisation du « Mode de déplacement libre », il est possible de déplacer la zone désirée sur une zone préférée. Vous pouvez également choisir la taille de la zone de mise au point parmi trois types [Spot], [Classique] [Large].

Mode 9 zones de mise au point

Mode de déplacement libre

Zone de déplacement du point AF

Pour utiliser la fonction :

Appuyez sur le bouton de zone AF : : : .

• A chaque pression sur le bouton : : , le [Mode 9 zones de mise au point] et le [Mode de déplacement libre] sont sélectionnés successivement.
• En [Mode 9 zones de mise au point], appuyez sur les flèches ◇ pour sélectionner la zone souhaitée.
• En [Mode de déplacement libre], appuyez sur les flèches ◇ pour déplacer la zone de mise au point à l'endroit souhaité (la zone de mise au point peut être placée à l'intérieur de l'espace de déplacement du point AF).
• En tournant la molette avant ou arrière, vous pouvez changer la taille de la zone de mise au point.

Validez en appuyant sur le bouton OK.

MEMORISATION DE LA MISE AU POINT

Cette fonction est utile lorsque le sujet sur lequel vous souhaitez faire le point ne se trouve pas dans la zone AF sélectionnée.

1

Placez le sujet dans la zone couverte par le collimateur AF, et faites la mise au point en appuyant à mi-course sur le déclencheur.

2

Quand la mise au point est verrouillée, le collimateur s'affiche en vert. Recadrez en maintenant le déclencheur à mi-course et prenez ensuite la photo.

AWB HIGH 3:2 FINE 1168 ISO 100 AF S P 1/1000 F5.0 ±0.0 9 ISO 100 AWB HIGH 3:2 FINE 1168 AF S P 1/1000 F5.0 ±0.0 9

- La mémorisation de la mise au point est disponible avec le bouton AF/AEL. Pour plus de détails, veuillez vous reporter au chapitre [BOUTON AF/AEL] (P.86).

MODE AF PRIORITE VISAGE

Le sd Quattro H est doté d'un Mode AF priorité visage qui donne la priorité à la mise au point sur les visages dans l'image.

Le Mode AF normal peut être commuté au mode AF priorité visage en sélectionnant [Prise de vue] (P.31) → [AF priorité visage] → [Actif].

Inactif

Actif

Appuyez le bouton de zone AF : : : et sur le bouton |□| pour activer ou désactiver le Mode AF priorité visage.

AWB ISO 100 HIGH 3:2 FINE 1168 AF S STD. A 1/60 F1.4 ±0.0 9

Un cadre de détection de visage apparaîtra en orange dès que les visages sont détectés dans l'écran d'affichage.

Appuyez à mi-course sur le déclencheur, le cadre de détection de visage deviendra vert pour indiquer que la mise au point est bien effectuée sur le visage.

• Lorsque le Mode AF priorité visage est actif, le mode de mesure AE sera définie sur « Mesure évaluative » et se basera sur les visages détectés dans l'image.
• Il est possible de détecter jusqu'à 8 visages à la fois dans une image, et le cadre de détection de visage apparaîtra sur le visage le plus proche à l'écran.

AVERTISSEMENT !!

• Le mode AF Priorité visage est indisponible si le mode MF est sélectionné.
• Le mode AF Priorité visage ne fonctionne pas correctement dans les cas suivants;
• Quand une partie du visage est couvert d'une paire de lunettes de soleil, d'un chapeau, etc...
• Lorsque la personne est trop éloignée du boîtier.
• Lorsqu'il est hors de la plage de mise au point.
• Lorsque le sujet est trop proche ou trop loin.
• Lorsque le visage n'est pas détecté, la mise au point sera effectuée sur la zone de mise au point sélectionnée.

Pour revenir au mode AF normal sélectionnez [Prise de vue] (P.31) → [AF priorité visage] → [Inactif].

AF-ON PAR DÉCLENCHEUR

Il est possible de sélectionner l'activation ou non de la fonction AF lorsque le déclencheur est appuyé à mi-course.

Le paramétrage de la fonction AF-ON par déclencheur se fait à partir du menu Prise de vue → [AF-ON par déclencheur].

Inactif	La fonction AF n’est pas active lorsque le déclencheur est appuyé à mi-course.
Actif(réglage par défaut)	La fonction AF est active lorsque le déclencheur est appuyé à mi-course.

Dans les cas où la mise au point automatique et la mémorisation de mise au point sont inopérantes, vous pouvez faire la mise au point manuellement.

Placez le curseur latéral de l'objectif sur la position M. («MF» s'affiche sur le moniteur ACL)

2

Tout en regardant à travers le viseur, tournez la bague de mise au point jusqu'à l'obtention d'une image nette dans le viseur.

AIDE À LA MAP (FOCUS PEAKING)

Le contour des sujets nets est en surbrillance. Cela peut faciliter le processus de mise au point. Il est possible de choisir la couleur de la surbrillance.

La fonction Focus Peaking peut être paramétrée dans le Menu de réglage rapide (P.39) ou [Prise de vue] (P.31) → [Aide à la map (Focus Peaking)].

Inactif (réglage par défaut)OFF	NoirBK	JauneYE
BlancWH	Rouger

- Si la fonction de Peaking n'est pas nécessaire, sélectionnez [Inactif].

MISE AU POINT AVEC AGRANDISSEMENT DE L'AFFICHAGE

Il est possible d'agrandir l'affichage en appuyant sur le bouton OK en mode MF. Appuyez à nouveau sur le bouton OK pour revenir en affichage normal.

• Lorsque l'affichage est agrandi, l'icône s'affiche sur le moniteur couleur ACL. Appuyer à mi-course sur le déclencheur pour revenir à un affichage normal.
• Par pression sur le bouton OK, l'affichage agrandi s'étendra autour de la zone de mise au point sélectionnée. Il est possible de changer la position de la zone agrandie en modifiant la zone de mise au point. Reportez vous P.60 pour plus de précisions.
• Quand l'affichage est agrandi, il est possible de changer le ratio d'agrandissement en tournant la molette avant ou arrière. (Normalement, le rapport d'agrandissement est x8.0, il est possible de le changer à x4.0.)

Dans les deux modes AF et MF, lorsque le bouton OK est actionné en même temps que le déclencheur est enfoncé à mi-course, l'image est agrandie. La mise au point peut être ajustée en regardant l'image agrandie et en tournant la bague de mise au point avec le déclencheur enfoncé à mi-course. (Le réglage de mise au point en Mode AF est possible uniquement si l'objectif intègre la fonction de retouche du point en mode autofocus. Pour plus de détails, veuillez consulter le mode d'emploi de l'objectif.)

- Il est possible d'attribuer la fonction agrandissement de l'affichage au bouton AF/AEL.

(Une attribution à chacune des positions AEL ou AFL est possible. Pour plus de détails, veuillez consulter [BOUTON AF/AEL] (P.86).)

Les fonctions particulières telles que le retardateur et les autres types de déclenchement sont expliqués ci-après :

Le type de déclenchement peut être déterminé dans le menu de réglage rapide ou dans le menu [Prise de vue] (P.31) → [Type de déclenchement].

	Vue par vue(réglage par défaut)		Retardateur 2 sec.
			Retardateur 10 sec.
	Rafale		Intervallomètre

VUE PAR VUE

Lorsque vous appuyez sur le déclencheur en mode "vue par vue", une seule photo est prise. L'appareil est à nouveau prêt pour la vue suivante. Ce type de déclenchement est recommandé pour la photographie courante.

PRISE DE VUE EN RAFALE

Dans ce mode, les photos sont prises en continu tant que vous maintenez le doigt appuyé à fond sur le déclencheur.

AVERTISSEMENT !!

- Les images prises sont stockées initialement dans une mémoire tampon. Lorsque la mémoire tampon est pleine, le déclencheur est désactivé pendant l'acquisition de quelques images.

Le nombre affiché en bas à droite du moniteur couleur ACL (et dans la partie supérieure droite du moniteur secondaire) indique la capacité de la mémoire tampon. C'est le nombre maximal d'images en prise de vue en continu. (Si le nombre est supérieur à 9, l'affichage demeure plafonné à 9).

- Le nombre de vues maximal et la cadence de prise de vue sont les suivants:

	Taille de l'image (Niveau de résolution)
	S-HI	HIGH	LOW	S-LO
Mode recadrage DC (P.81) [Inactif]	8	8	16	16
	4.4	4.4	6.2	6.2
Mode recadrage DC (P.81) [Actif]	8	8	16	16
	4.8	4.8	6.8	6.8

La ligne du haut indique le nombre de vues maximal; la ligne du bas indique la cadence de prise de vue (images/seconde).

RETARDATEUR

Si vous souhaitez être vous-même sur la photo ou éviter toute vibration, l'usage du retardateur est recommandé.

Retardateur 2 sec.

L'obturateur se déclenchera 2 secondes après avoir appuyé à fond sur le déclencheur.

Retardateur 10 sec.

L'obturateur se déclenchera 10 secondes après avoir appuyé à fond sur le déclencheur.

Après avoir composé votre image, appuyez à mi-course sur le déclencheur et faites la mise au point. Appuyez ensuite à fond sur le déclencheur pour activer le retardateur. Un signal sonore intermittent retentit, qui s'accélère durant les deux dernières secondes qui précèdent le déclenchement de l'obturateur.

• Lorsque le menu [Réglages] (P.31) → [Réglage son] → [Son touches] est positionné sur [Inactif], aucun son ne sera émis par l'appareil même si le retardateur est activé.
• Si vous souhaitez annuler le retardateur, éteignez l'appareil.

Il est possible de prendre automatiquement des photos à des intervalles réguliers choisis.

1

Sélectionnez [Prise de vue] (P.31) → [Type de déclenchement] → [Intervallomètre], et appuyez sur la touche > pour naviguer dans l'écran de réglage de l'intervallomètre. (Le réglage en cours s'applique si vous appuyez sur ok après avoir sélectionné [Intervallomètre]).

Lorsque l'intervallomètre est régla à partir du menu de réglage rapide QS (P.39), sélectionnez [CINT] et appuyez sur la bouton : : : pour afficher le menu de réglage de l'intervallomètre. (Le réglage en cours s'applique si vous appuyez sur OK ou sur le déclencheur après avoir sélectionné [CINT].

NT Intervallomètre 01 min. 30 sec. × 07 fois OK MENU Annuler

2

Définissez l'intervalle et le nombre de prise de vue désirés en utilisant les flèches ◇. (L'intervalle peut être défini à 4 secondes à 60 minutes et nombre de répétitions peut être de 2 à 99 fois, ou illimité (∞).)

- L'intervalle le plus court varie en fonction de la combinaison qualité de l'image et taille de l'image.

		Taille de l'image (Niveau de résolution)
		S-HI	HIGH	LOW	S-LO
Qualité d'enregistrement de l'image	DNG		8 sec.	4 sec.
	RAW+J		8 sec.	4 sec.
	RAW		8 sec.	4 sec.
	FINE	7 sec.	7 sec.	4 sec.	4 sec.
	NORM.	6 sec.	6 sec.	4 sec.	4 sec.
	BASIC	6 sec.	6 sec.	4 sec.	4 sec.

3

Appuyez sur le bouton OK pour appliquer le réglage et appuyez sur le bouton MENU pour revenir au mode de prise de vue.

4

Appuyez sur le déclencheur pour commencer la prise de vue à intervalle régulier.

• Pendant la prise de vue avec intervallomètre, le nombre de vues affiché est celui restant.
• En mode auto focus, l'autofocus est verrouillé sur la première prise de vue. À partir de la deuxième prise de vue, les photos seront prises à la même distance de mise au point que la photo initiale.
• En mode de mise au point manuelle, il est possible de changer la distance de mise au point en tournant la bague de mise au point au cours de la séquence.
  (Si vous souhaitez garder la même mise au point, assurez-vous que la bague de mise au point manuelle ne tourne pas pendant la séquence.)
• Si l'intervalle sélectionné est court, l'appareil peut prendre l'image suivante avant que l'écran ne retourne en mode prise de vue.
• L'exposition est calculée à chaque prise de vue de la séquence. Si vous désirez prendre toutes les photos avec la même exposition, paramétrez le mode d'exposition en exposition manuelle ou verrouillez l'exposition avec le bouton AEL avant de déclencher.
• Pour terminer une séquence de prise de vue à des intervalles réguliers, appuyez sur le déclencheur pendant la séquence de prise de vue.
• La fonction de prise de vue avec intervallomètre ne peut être utilisée en mode Autobracketing.
• La fonction de prise de vue avec intervallomètre ne peut être utilisée en mode Bulb.

MISE EN GARDE !!

• La prise de vue rythmée par l'intervallomètre sera automatiquement arrêtée si la batterie est vide. Nous recommandons d'utiliser l'adapteur secteur « SAC-7 » . (vendu séparément).
• Après avoir réglez la séquence, l'appareil se cale en permanence sur celle-ci. Pour quitter l'intervallomètre, veuillez passer à un autre mode [Type de déclenchement].
• En fonction des paramètres et du temps nécessaire au processus de traitement d'image, il se peut que le temps réel d'un intervalle soit plus long que le temps choisi.

PHOTOGRAPHIE AVANCEE

Ce chapitre explique les fonctions évoluées de votre appareil qui vous aideront à composer l'image telle que vous souhaitez l'exprimer.

REGLAGE DE LA BALANCE DES BLANCS (WB)

La couleur reflétée par un objet dépend de la couleur de la lumière qui l'éclaire.

Par exemple, un objet de couleur neutre reflète une couleur à dominante rouge sous un éclairage incandescent ou verte sous un éclairage fluorescent. Le cerveau humain est capable de corriger ces différences et nous fait voir blanc un objet blanc quelles que soient les conditions de lumière.

Les appareils argentiques utilisent des filtres ou différents types de pellicules pour s'adapter à la diversité des sources lumineuses. Les appareils numériques sont capables par des solutions logicielles d'imiter le cerveau de sorte que ce que votre œil voit blanc sera blanc sur vos photos.

	OPTION	TEMP. DE COULEUR	DESCRIPTION
AWB	Auto (réglage par défaut)	-	Choisissez ce réglage pour laisser l'appareil déterminer automatiquement l'ajustement de balance des blancs approprié.
AWB	Auto (priorité source lumineuse)	-	Choisissez ce réglage pour laisser l'appareil déterminer automatiquement l'ajustement de balance des blancs approprié tout en évaluant la couleur et la température des sources lumineuses.
	Soleil	Approx. 5400 K	Sélectionnez ce réglage pour les prises de vues par plein soleil.
	Ombre	Approx. 8000 K	Sélectionnez ce réglage pour les prises de vues dans l'ombre par temps nuageux.
	Couvert	Approx. 6500 K	Sélectionnez ce réglage pour des prises de vues par temps couvert.
	Incandescent	Approx. 3000 K	Utilisez ce réglage lorsque vous prenez des photos en intérieur sous éclairage incandescent (tungstène).
	Fluorescent	Approx. 4100 K	Utilisez ce réglage lorsque vous prenez des photos en intérieur sous éclairage fluorescent.
	Flash	Approx. 7000 K	Utilisez ce réglage lorsque vous prenez des photos avec un flash Sigma EF-630 (POUR SIGMA)
	Température de couleur	-	Utilisez ce réglage pour ajuster la balance des blancs avec une valeur de température de couleur.
1~3	Personn.1~3	-	Utilisez ce réglage pour déterminer la balance des blancs à partir d'une photographie étalon (P.74)

La balance des blancs peut être choisie dans le menu de réglage rapide (P.39) ou dans [Prise de vue] (P.31) → [Balance des blancs].

AJUSTEMENT DE LA BALANCE DES BLANCS

Chaque mode de balance des blancs peut être ajusté.

- Il n'est pas possible d'ajuster la balance des blancs des fichiers DNG.

Sélectionnez le mode souhaité dans [Prise de vue] (P.31) → [Balance des blancs], et appuyez sur la touche > pour afficher l'écran d'ajustement de la balance des blancs.

Pour un ajustement à partir du menu de réglage rapide QS, (P.39), sélectionnez le mode souhaité et appuyez sur le bouton : pour afficher l'écran d'ajustement de la balance des blancs.

AWB Auto G 2 B O A 4 M 0 OK MENU Annuler S/C Réinitialisation

2

Appuyez sur les touches ◇◇ pour procéder aux ajustements.

• B est l'abbréviation pour Bleu, A pour Ambre, M pour Magenta, et G pour Vert. L'image s'ajustera selon les directions choisies.
• L'ajustement peut se faire jusqu'à 8 niveaux dans chaque direction.

Appuyez sur OK pour confimer le réglage ou sur le bouton MENU pour ne pas appliquer d'ajustement.

- Appuyez sur S/C pour revenir à l'ajustement.

Lorsqu'un ajustement est effectué, sa valeur est affichée à droite de l'icône de Balance de blanc.

REGLAGE DE LA TEMPERATURE DE COULEUR

La balance des blancs peut être déterminée en entrant une valeur numérique de la température de couleur.

1

Sélectionnez [Prise de vue] (P.31) → [Balance des blancs] → [Température de couleur K] et appuyez sur la touche > pour afficher l'écran de réglage de la température de couleur.

A partir du réglage rapide QS (P.39), sélectionnez [K] et appuyez sur le bouton : : : pour afficher l'écran de réglage de la température de couleur. (Une fois le menu [K] sélectionné, les images seront prises avec le réglage retenu si vous appuyez sur ok ou avec le réglage précédent si vous appuyez à mi-course sur le déclencheur.

K Température de couleur 5000K > OK MENU Annuler > Ajust.Bal.Blancs

2

Appuyez sur les touches ◆ pour régler la valeur.

3

Appuyez sur OK pour confimer le réglage ou sur le bouton MENU pour ne pas appliquer de réglage.

Il est possible d'ajuster la balance des blancs en cas de réglage d'une tempéragture de couleur.

1

Appuyez sur la touche ➤ pour afficher l'écran d'ajustement de la balance des blancs à l'intérieur de l'écran de réglage de la température.

2

Suivez la procédure depuis le point 2 dans l' [AJUSTEMENT DE LA BALANCE DES BLANCS] à la page prédente.

REMARQUE

- Une source lumineuse pouvant tirer plus ou moins sur le rouge ou sur le bleu, la couleur de la lumière mesurée selon l'échelle de température absolue (K: Kelvin) est appelée "température de couleur". Plus la valeur est basse, plus la lumière tire sur le rouge, et plus elle est élevée, plus la lumière tire sur le bleu. Veuillez vous reporter P.71 pour visualiser les températures de sources courantes.

PARAMÉTRAGE D'UNE BALANCE DES BLANCS PERSONNALISÉE

Pour un ajustement précis de la balance des blancs ou dans des conditions de lumière particulières, l'option de personnalisation utilise une prise de vue test comme étalon de correction.

- Jusqu'à trois Balances des Blancs personnalisées peuvent être enregistrées (Personnalisation 1\~3).

1

Pour enregistrer un nouveau réglage de balance des blancs personnalisée, sélectionnez [Prise de vue] (P.31) → [Balance des blancs] → [Personn.1\~3], et appuyez sur >. (Si vous appuyez sur le bouton ok après avoir sélectionné [Personn. 1\~3], le réglage se fera sur le type de balance des blancs en cours.)

Pour régler une balance des blancs personnalisée depuis le menu de réglage rapide QS (P.39), sélectionnez [△1\~3] et appuyez sur le bouton pour afficher le menu de réglage de la balance des blancs. (Le réglage en cours s'applique si vous appuyez sur OK ou sur le déclencheur après avoir sélectionné [△1\~3].).

2

Une fois dans les conditions de lumière de la prise de vue, cadrez un sujet blanc tel qu'une feuille de papier ou un mur blanc de sorte qu'il occupe la zone central du moniteur ACL. Puis utilisez la fonction de mise au point manuelle pour ajuster la mise au point (la mise au point peut ne pas être parfaite).

3

Appuyez sur le bouton AF/AEL pour importer une image de balance des blancs personnalisée. (Le bouton sélecteur AF/AEL peut être sur l'une ou l'autre des positions).

Si la capture est valide, le message “Personnalisation validée” s'affiche sur le moniteur couleur, indiquant que la capture de personnalisation de la balance des blancs est réussie.

Si l'enregistrement n'est pas valide, le message "Echec! Veuillez reprendre la personnalisation de la balance des blancs" s'affiche sur le moniteur.

Appuyez sur le bouton AEL pour capturer à nouveau une image de balance des blancs personnalisée.

Pour quitter, appuyez sur le bouton MENU.

AJOUT D'UNE NOTE À LA BALANCE DES BLANCS PERSONNALISÉE

Balar Fluorescent Quali Flash WB Taille Température de couleur K Ratio STUDIO_01 Coule Personn. 2 Espa Personn. 3 OK MENU Annuler > Options supplémentaires

Une note peut être ajoutée à une Balance des blancs personnalisée. La note est accessible dans le sous-menu « Balance des blancs » et est utile lorsque l'on désire utiliser une balance des blancs personnalisée précédemment enregistrée.

- Il est possible de saisir jusqu'à 48 symboles et caractères.

1

Sur l'écran de capture de balance des blancs personnalisée, appuyez sur la flèche √ pour afficher l'écran de saisie de la Note.

2

Renseignez le texte. Pour la procédure de saisie du texte, veuillez consulter [ENTREZ LES INFORMATIONS] de [INCLURE LA MENTION DES DROITS D'AUTEUR] (P.136).

- Pour supprimer une note jointe à une balance des blancs personnalisée, supprimez tout le texte de l’écran de saisie de Note.

MISE EN GARDE !!

- La note ajoutée à la balance des blancs personnalisée n'est pas enregistrée dans les données d'image.

REGLAGE DE LA SENSIBILITE (EQUIVALENCE ISO)

ISO 100 AWB HIGH 3:2 FINE 1168 AF S STD. P 1/1000 F5.0 ±0.0 9

La sensibilité du capteur est exprimée en termes de "équivalence ISO" en référence aux films des appareils conventionnels.

En appuyant sur la touche ISO, choisissez la sensibilité ISO désirée en utilisant les molettes avant et arrière, ou en appuyant sur les flèches «».

ISO Auto(ISO AUTO)(réglage par défaut)	ISO 125	ISO 500	ISO 2000
	ISO 160	ISO 640	ISO 2500
	ISO 200	ISO 800	ISO 3200
	ISO 250	ISO 1000	ISO 4000
	ISO 320	ISO 1250	ISO 5000
ISO 100	ISO 400	ISO 1600	ISO 6400

MISE EN GARDE !!

- Il n'est pas possible de sélectionner [ISO Auto] en mode d'exposition M. Si le mode AUTO est sélectionné en mode S, A, P et si le mode est changé en M, les images seront prises à la sensibilité inférieure indiquée dans la section [PLAGE ISO AUTO] qui suit.

PLAGE ISO AUTO

Il est possible de définir des limites basses et hautes à la plage de sensibilité en mode ISO Auto.

ISO AUTO Plage ISO Auto Limite Basse ISO 100 > Limite Haute ISO 800 OK MENU Retour

1

Sélectionnez [Prise de vue] (P.31) → [Plage ISO Auto] et appuyez sur la flèche > pour naviguer dans l’écran de réglage de la plage ISO Auto.

2

Réglage des limites [Basse] et [Haute].

Limite Basse

ISO 100(réglage par défaut)	ISO 200	ISO 640	ISO 2000
	ISO 250	ISO 800	ISO 2500
	ISO 320	ISO 1000	ISO 3200
ISO 125	ISO 400	ISO 1250	ISO 4000
ISO 160	ISO 500	ISO 1600	ISO 5000

Limite Haute

ISO 125	ISO 400	ISO 1000	ISO 3200
ISO 160	ISO 500	ISO 1250	ISO 4000
ISO 200	ISO 640	ISO 1600	ISO 5000
ISO 250	ISO 800(réglage par défaut)	ISO 2000	ISO 6400
ISO 320		ISO 2500

MISE EN GARDE !!

- Il n'est pas possible de donner la même valeur aux limites basse et hautes, ni de les inverser.

Par défaut, l'incrément de réglage de sensibilité ISO est de 1/3 IL. Il est cependant possible de la régler par incrément de 1 IL.

Le réglage se fait par [Pris e de vue] (P.31) → [Incréments ISO].

1 IL	La sensibilité ISO se règle par incrément de 1 IL.
1/3 IL(réglage par défaut)	La sensibilité ISO se règle par incrément de 1/3 IL.

Lorsque l'incrément 1 est choisi, la sensibilité se règle sur les valeurs :

ISO Auto (Auto)(réglage par défaut)	ISO 200	ISO 1600
	ISO 400	ISO 3200
ISO 100	ISO 800	ISO 6400

REMARQUE

- Si le mode d'exposition est réglé sur des incréments de [1/3 IL], les limites inférieures et supérieures de la PLAGE ISO AUTO peuvent être réglées par incrément de 1/3 IL.

REGLAGE DE LA QUALITE D'IMAGE

La "Qualité d'image", la "Taille d'image" ou le "Ratio d'image" peut être choisi selon votre convenance.

REGLAGE DE LA QUALITE D'IMAGE

AWB HIGH 3:2 FINE 1 68 ISO 100 AF S STD. P 1/1000 F5.0 ±0.0 9

Les images peuvent être enregistrées au format JPEG, largement répandu, ou au format RAW (format natif).

La qualité d'image peut être réglée dans le menu de réglage rapide (P.39), ou dans [Prise de vue] (P.31) → [Qualité d'image].

RAW	RAW	Format RAW (X3F)
RAW+J	RAW+JPEG	RAW (X3F) +FINE(JPEG) simultanés
DNG	DNG	Format DNG
FINE	FINE (réglage par défaut)	JPEG • haute qualité d'image
NORM.	NORMAL	JPEG • qualité d'image standard
BASIC	BASIC	JPEG • priorité à la taille du fichier

• Les images RAW (X3F) sont enregistrées sans traitement numérique dans la boîtier et nécessitent un traitement avec le logiciel Sigma Photo Pro pour être converties aux formats JPEG ou TIFF.
• Le logiciel SIGMA Photo Pro peut être téléchargé gratuitement depuis le site suivant : http://www.sigma-global.com

• Le sd Quattro H permet de convertir des images au format JPEG à partir de données RAW (fichier X3F) sans utiliser un ordinateur. Pour plus d'information voir P.131 [DEVELOPPEMENT DONNEE RAW DANS L'APPAREIL].

• Le format DNG est le format d'image RAW développé par Adobe Systems Incorporated. Il n'est pas possible de le développer sur SIGMA Photo Pro, et il est donc nécessaire d'utiliser un logiciel compatible avec les fichiers DNG (selon les caractéristiques, il est possible que certains logiciels ne gèrent pas les fichiers DNG issus du SIGMA sd Quattro H).

• Il n'est pas possible d'enregistrer les données d'image en DNG et JPEG simultanément.

REMARQUE

• En RAW+JPEG, la qualité d'image du JPEG sera réglée sur FINE.
• En RAW+JPEG, la taille d'image sélectionnée s'appliquera à la fois au RAW et au JPEG.

REGLAGE DE LA TAILLE DE L'IMAGE

ISO AUTO 11 A/B HIGH 3 2 FINE 1109 STD. A 1/500 F8.0 ±0.0 7

La taille de l'image peut être choisie dans le menu de réglage rapide (P.39) or [Prise de vue] (P.31) → [Taille de l'image].

S-HI	S-HI	51M	8,768×5,840 (au ratio d'image 3:2)
HIGH	HIGH(réglage par défaut)	26M	6,192×4,128 (au ratio d'image 3:2)
LOW	LOW	6.3M	3,088×2,056 (au ratio d'image 3:2)
S-LO	S-LO	2.5M	1,920×1,280 (au ratio d'image 3:2)

- La taille [■S-HI] ou [■S-LO] peut être sélectionnée uniquement lorsque le paramètre de qualité d'image est réglé sur JPEG (FINE, NORMAL et BASIC).

Il est possible de modifier le ratio d'image.

Le réglage se fait par le menu d'accès rapide QS (P.39) ou par [Prise de vue] (P.31) → [Ratio d'image].

21:9	Le ratio est similaire à celui du cinémascope.
16:9	Le ratio est celui des écrans de TV.
3:2(réglage par défaut)	Le ratio est celui des films 24x36.
4:3	Le ratio est celui des écrans de TV et moniteurs PC anciens.
7:6	Le ratio d'image est identique à celui des appareils moyen format 6x7.
1:1	Le ratio d'image est identique à celui des appareils moyen format 6x6.

- Les différents formats sont obtenus en coupant les bords à partir du ratio d'origine 3:2 de l'apareil.

REMARQUE

- Le ratio des images RAW (X3F) peut être modifié dans SIGMA Photo Pro.

Lorsque vous photographiez avec un ratio d'image différent de 3:2, le cadre est normalement opaque. En le rendant semi transparent, il est possible de l'utiliser comme un Affichage Mode Sport qui permet aux utilisateurs de visualiser la périphérie de l'image.

Sélectionnez l'affichage depuis [Réglages] (P.31) → [Affichage Hors Cadre].

Noir (réglage par défaut)	Le cadre de l’image est opaque
Semi-transparent	Le cadre de l’image est semi-transparent.

Le Sigma sd Quattro H intègre un capteur d'image de format APS-H, et il passe automatiquement en mode de recadrage DC lorsque qu'un objectif DC est monté. Il est également possible d'activer ou désactiver manuellement le Mode de recadrage DC quel que soit l'objectif monté.

Cercle image des objectifs DG Cercle image des objectifs DC Couverture de l'APS-H Couverture de l'APS-C

Le paramétrage se fait depuis [Prise de vues] (P.30) → [Mode recadrage DC].

Inactif	Le boîtier enregistre les images au format APS-H.
Actif	Le boîtier enregistre les images au format APS-C.
Auto(réglage par défaut)	Le boîtier passe automatiquement en Mode de recadrage DC lorsqu’un objectif DC est monté.

DC HIG

Lorsque le Mode de recadrage DC est activé, l'icône de ce mode s'affiche.

- Lorsqu'un objectif DG est utilisé et que le Mode de recadrage DC est activé [Actif], les zones périphériques de l'image seront coupées et l'angle de champ sera 1,15 fois plus fermé que si ce même mode était en position désactivé [Inactif].

En mode de recadrage DC, les tailles des images sont les suivantes:

S-HI	S-HI	39.3M	7,680×5,120 (au ratio d'image 3:2)
HIGH	HIGH (réglage par défaut)	19.6M	5,424×3,616 (au ratio d'image 3:2)
LOW	LOW	4.9M	2,704×1,808 (au ratio d'image 3:2)
S-LO	S-LO	2.5M	1,920×1,280 (au ratio d'image 3:2)

- La taille [■S-HI] ou [■S-LO] peut être sélectionnée uniquement lorsque le paramètre de qualité d'image est réglé sur JPEG (FINE, NORMAL et BASIC).

AVERTISSEMENT !!

• Lorsqu'un objectif DG est utilisé et que le Mode de recadrage DC est activé [On], la couverture du capteur d'image devient celle d'un capteur de taille APS-C, et les zones périphériques situées au-delà du format APS-C seront coupées.
• Lorsqu'un objectif DC est utilisé et que le Mode de recadrage DC est désactivé [Off], il se formera du vignettage dans l'image et la résolution du capteur n'est pas pleinement exploitée.

- La combinaison Qualité d'image x Taille d'image x Ratio d'image génère approximativement* les tailles de fichiers (MB) suivantes : (La taille du fichier varie selon le sujet photographié.)

Mode recadrage DC [Inactif]

Taille d'image [S-HI]

Ratio d'image	Taille de l'image	Qualité d'image
		FINE	NORM.	BASIC
21:9	33M (8768×3752)	22	12.6	9.4
16:9	43M (8768×4928)	28.9	16.5	12.4
3:2	51M (8768×5840)	34.2	19.5	14.7
4:3	46M (7792×5840)	30.4	17.4	13.0
7:6	43M (7296×5840)	28.5	16.3	12.2
1:1	34M (5840×5840)	22.8	13.0	9.8

Taille d'image [HIGH]

Ratio d'image	Taille de l'image	Qualité d'image
		RAW	FINE	NORM.	BASIC	DNG
21:9	16M (6192×2648)	97	11	6.3	4.8	148
16:9	22M (6192×3480)	97	14.4	8.3	6.2	148
3:2	26M (6192×4128)	97	17.1	9.8	7.4	148
4:3	23M (5504×4128)	97	15.2	8.7	6.6	148
7:6	21M (5152×4128)	97	14.3	8.2	6.1	148
1:1	17M (4128×4128)	97	11.4	6.6	4.9	148

Taille d'image [■:LOW]

Ratio d'image	Taille de l'image	Qualité d'image
		RAW	FINE	NORM.	BASIC	DNG
21:9	4.1M (3088×1320)	46	2.8	1.6	1.2	37.1
16:9	5.4M (3088×1736)	46	3.6	2.1	1.6	37.1
3:2	6.3M (3088×2056)	46	4.3	2.5	1.9	37.1
4:3	5.6M (2736×2056)	46	3.8	2.2	1.7	37.1
7:6	5.3M (2560×2056)	46	3.6	2.1	1.6	37.1
1:1	4.2M (2048×2048)	46	2.9	1.7	1.3	37.1

Taille d'image [■S-LO]

Ratio d'image	Taille de l'image	Qualité d'image
		FINE	NORM.	BASIC
21:9	1.6M (1920×816)	1.1	0.6	0.5
16:9	2.1M (1920×1080)	1.4	0.8	0.6
3:2	2.5M (1920×1280)	1.7	0.9	0.7
4:3	2.2M (1696×1280)	1.5	0.8	0.6
7:6	2.0M (1584×1280)	1.4	0.8	0.6
1:1	1.6M (1280×1280)	1.1	0.6	0.5

Mode recadrage DC [Actif]

Taille d'image [S-HI]

Ratio d'image	Taille de l'image	Qualité d'image
		FINE	NORM.	BASIC
21:9	25M (7680×3296)	16.9	9.7	7.3
16:9	33M (7680×4320)	22.2	12.7	9.5
3:2	39M (7680×5120)	26.3	15.0	11.3
4:3	35M (6816×5120)	23.3	13.3	10.0
7:6	33M (6352×5120)	21.7	12.4	9.3
1:1	26M (5120×5120)	17.5	10.0	7.5

Taille d'image [HIGH]

Ratio d'image	Taille de l'image	Qualité d'image
		RAW	FINE	NORM.	BASIC	DNG
21:9	13M (5424×2328)	77	8.5	4.9	3.7	106.9
16:9	17M (5424×3048)	77	11.1	6.4	4.8	106.9
3:2	20M (5424×3616)	77	13.2	7.5	5.7	106.9
4:3	17M (4816×3616)	77	11.7	6.7	5	106.9
7:6	16M (4480×3616)	77	10.9	6.2	4.7	106.9
1:1	13M (3616×3616)	77	8.8	5.1	3.8	106.9

Taille d'image [■:LOW]

Ratio d'image	Taille de l'image	Qualité d'image
		RAW	FINE	NORM.	BASIC	DNG
21:9	3.1M (2704×1160)	36	2.2	1.3	1	26.8
16:9	4.1M (2704×1520)	36	2.8	1.6	1.2	26.8
3:2	4.9M (2704×1808)	36	3.3	1.9	1.5	26.8
4:3	4.3M (2400×1808)	36	3	1.7	1.3	26.8
7:6	4.0M (2224×1808)	36	2.7	1.6	1.2	26.8
1:1	3.3M (1808×1808)	36	2.2	1.3	1	26.8

Taille d'image [■S-LO]

Ratio d'image	Taille de l'image	Qualité d'image
		FINE	NORM.	BASIC
21:9	1.6M (1920×816)	1.1	0.6	0.5
16:9	2.1M (1920×1080)	1.4	0.8	0.6
3:2	2.5M (1920×1280)	1.7	0.9	0.7
4:3	2.2M (1696×1280)	1.5	0.8	0.6
7:6	2.0M (1584×1280)	1.4	0.8	0.6
1:1	1.6M (1280×1280)	1.1	0.6	0.5

AWB HIGH 3:2 FINE 1168 ISO 100 AF S STD. P 1/1000 F5.0 ±0.0 9

L'appareil dispose de trois modes élaborés de mesure de la lumière.

En appuyant sur la touche 📋, sélectionnez le Mode de mesure d'exposition AE désiré en utilisant les molettes avant et arrière, ou en appuyant sur les flèches ◀.

	Evaluative(réglage par défaut)	[ ]	Moyenne pondérée centrale
		[•]	Spot

MESURE EVALUATIVE

L'appareil divise son écran en 256 parties et mesure la luminosité de la scène sur chaque segment et étermine l'exposition correcte du sujet principal quelleue soit le type d'éclairage. Même en cas d'éclairage très complexe, l'image sera correctement exposée.

[ ] MESURE MOYENNE PONDEREE CENTRALE

L'appareil mesure la luminosité moyenne de l'image avec une surpondération de la zone centrale. Il détermine ensuite l'exposition appropriée.

[•] MESURE SPOT

L'appareil mesure la luminosité à l'intérieur de la zone de mise au point affichée dans l'écran ACL. Ce mode est approprié si vous souhaitez régler l'exposition sur une partie seulement du cadre sans tenir compte de la luminosité du reste de l'image.

ISO 100 AWB HIGH 3:2 FINE 1168 AEL AF S STD. A 1/60 F1.4 ±0.0 9

Le sd Quattro H est doté d'un bouton qui permet la mémorisation de la mise au point [AFL] et celle de l'exposition [AEL].

Ces fonctions peuvent être utilisées librement à l'aide du sélecteur. Le réglage par défaut de chaque position est le suivant.

Position AEL	AEL	Le boîtier va mémoriser et utiliser la valeur d'exposition lorsque le bouton AF/AEL a été enfoncé.● Il est possible de continuer à prendre des photos avec la valeur d'exposition mémorisée jusqu'à ce que ce paramètre soit désactivé en appuyant à nouveau sur le bouton AF/AEL .
Position AF	AFL	Appuyez sur le bouton AF/AEL pour verrouiller la mise au point.● Les photos seront prises avec la même distance de mise au point jusqu'au nouvel appui sur la touche AF/AEL . (L'exposition peut être verrouillée en appuyant à mi-course sur le déclencheur.)

SETTING THE AF/AEL BUTTON

Outre les fonctions standard de mémorisation de mise au point et d'exposition, les fonctions suivantes peuvent être affectées au bouton AF/AEL.

Sélectionnez les fonctions allouées au bouton pendant que le sélecteur est sur la position [AEL] depuis [Prise de vue] (P.31) → [Param. bouton AEL].

AEL (réglage par défaut)	AEL + AFL	Agrandissement LV
AEL (appuyé)	AEL + AFL (appuyé)

Sélectionnez les fonctions allouées au bouton pendant que le sélecteur est sur la position [AF] depuis [Prise de vue] (P.31) → [Param. bouton AF].

AFL (réglage par défaut)	AEL + AFL	AF-ON
AFL (appuyé)	AEL + AFL (appuyé)	Agrandissement LV

AEL	C'est la fonction normale. Veuillez vous référer à la section [Position AEL] ci-dessus.
AEL (appuyé)	L'exposition est verrouillée uniquement tant que le bouton AF/AEL est enfoncé.
AFL	C'est la fonction normale. Veuillez vous référer à la section [Position AF] ci-dessus.
AFL (appuyé)	La mise au point est verrouillée uniquement tant que le bouton AF/AEL est enfoncé.
AEL+AFL	Apuyez sur le bouton AF/AEL pour verrouiller à la fois l'exposition et la mise au point.● Les photos sont prises avec la même exposition et à la même distance tant tant que l'on n'appuie pas à nouveau sur le bouton AF/AEL .
AEL+AFL (appuyé)	L'exposition et la mise au point sont verrouillées en même tempsaussilongtempsquelebouton AF/AEL est enfoncé.
AF-ON	L'Autofocus s'active lorsque le bouton AF/AEL est enfoncé.● L'exposition n'est pas verrouillée.
Agrandissement LV	L'affichage est agrandi lorsque le bouton AF/AEL est appuyé. L'opération devient la même que lorsque le bouton OK est enfoncé pendant la prise de vue. Pour plus de détails, veuillez consulter [MISE AU POINT AVEC AGRANDISSEMENT DE L'AFFICHAGE] (P.64).

MEMORISATION D'EXPOSITION PAR LE DECLENCHEUR

Il est possible d'activer le verrouillage de l'exposition par pression à mi-course sur le déclencheur ou de désactiver ce verrouillage de l'exposition.

Le paramétrage du mode AEL par pression se fait à partir du menu

[Prise de vue] (P.31) → [AEL par déclencheur].

Inactif	L'exposition ne sera pas verrouillée lors d'un appui à mi-course sur le déclencheur. L'exposition sera déterminée après avoir appuyé à fond sur le déclencheur.
Actif	L'exposition sera verrouillée lors d'un appui à mi-course sur le déclencheur. L'exposition ne changera pas tant que le déclencheur sera maintenu à mi-course.
AF seulement (réglage par défaut)	L'exposition sera verrouillée lorsque le bouton sera appuyé à mi-course uniquement en mode Autofocus AF . Pour le mode AF $ , la prise de vue se fait avec l'exposition mémorisée lorsque le bouton est enfoncé complètement.

CORRECTION D'EXPOSITION

ISO 100 AWB HIGH 3:2 FINE 1168 AF S STD. A 1/250 F2.8 +1.0 9

Utilisez cette fonction si vous souhaitez intentionnellement surexposer ou sous-exposer l'image.

Sélectionnez la valeur de correction en tournant la molette arrière.

• La valeur de correction peut être définie en appuyant sur la touche ✉ et les molettes avant et arrière ou les flèches «».
• La correction d'exposition peut être réglée de +5.0 à -5.0 valeurs par incrément de 1/3 IL.

AVERTISSEMENT !!

• La correction d'exposition ne s'annule pas automatiquement. Après la prise de vue, réglez-la à ±0.0 en tournant la molette arrière.
• La correction d'exposition ne peut être appliquée en mode d'exposition Manuel.

Le réglage de la valeur de correction en utilisant seulement la molette arrière peut être impossible. Sélectionnez [Inactif] dans [Prise de vue] (P.31) → [Commande Correction Expo.].

(En définissant [Inactif], les résultats sont les mêmes que vous tourniez la molette arrière ou la molette avant sans appuyer sur la touche 📋.

AUTO BRACKETING

En définissant l'exposition jugée appropriée par le boîtier, il est possible de prendre des photos avec une exposition plus lumineuse et une exposition plus sombre dans une série.

Sélectionnez [Prise de vue] (P.31) → [Auto Bracketing] et appuyez sur la flèche > ou le bouton OK pour naviguer dans l’écran de réglage Auto Bracketing.

2

Sélectionnez l'élément à changer en utilisant les flèches ◇. Ensuite, ouvrez le sous menu avec le bouton OK ou la flèche >.

Nombre de vues	Sélectionnez le nombre de photos à prendre entre trois ou cinq.
Valeur bracketing	Définissez le décalage d'exposition avec la valeur d'exposition appropriée.(elle est réglable par incrément de 1/3 IL jusqu'à ±3 IL)
Ordre bracketing	Il est possible de changer l'ordre d'autobracketing.0 → - → + (réglage par défaut)exposition normale → sous-exposition → surexposition- → 0 → +sous-exposition → exposition normale → surexposition+ → 0 → -surexposition → exposition normale → sous-exposition

Sélectionnez une valeur désirée avec les flèches ◇. Confirmez en utilisant le bouton OK ou la flèche >.

ISO 100 ±1.0

Appuyez sur le déclencheur à mi-course pour revenir en mode de prise de vue. (L'icône Auto Bracketing s'affichera sur le moniteur principal).

- Les séquences dans chaque type de déclenchement sont indiquées ci-dessous.

Vue par vue	A chaque pression sur le déclencheur, une image est enregistrée.
Rafale	Le nombre de vues programmé est pris en continu en appuyant longuement sur le déclencheur.
Retardateur 2 sec.	Deux secondes après avoir appuyé sur le déclencheur, le nombre de vues programmé est pris en continu.
Retardateur 10 sec.	Dix secondes après avoir appuyé sur le déclencheur, le nombre de vues programmé est pris en continu.

AVERTISSEMENT !!

- Cette fonction n'est pas disponible en mode Intervallomètre.

- Cette fonction est utilisable dans tous les modes d'exposition avec les changements de paramètres suivants pour obtenir la correction d'exposition :

Mode P	La vitesse d’obturation et l’ouverture sont modifiées
Mode A	Seule la vitesse est modifiée
Mode S	Seule l’ouverture est modifiée
Mode M	Seule la vitesse est modifiée

MISE EN GARDE !!

• Une fois que la fonction d'auto bracketing est activée, elle est maintenue tant que vous ne ramenez pas la valeur de bracketing à "±0.0"
• La fonction Auto Bracketing ne peut pas être utilisée avec un flash.
• La fonction Auto Bracketing ne peut pas être utilisée en mode Bulb.

- L'icône d'autobracketing, située en bas du moniteur couleur, change à chaque vue de la séquence :

Lorsque trois vues sont prises

1er vue	2e vue	3e vue

Lorsque cinq vues sont prises

1er vue	2e vue	3e vue	4ème vue	5ème vue

- A l'emplacement du nombre de vues restantes sur le moniteur secondaire, le nombre de vues en Auto Bracketing est affiché dans un ordre décroissant (affiché en alternance avec l'affichage du compteur).

Lorsque trois vues sont prises

1er vue	2e vue	3e vue

Lorsque cinq vues sont prises

1er vue	2e vue	3e vue	4ème vue	5ème vue
[Ab-5]	[Ab-4]	[Ab-3]	[Ab-2]	[Ab-1]

L'autobracketing peut être utilisé en association avec une correction d'exposition.

Vous pouvez donc régler une séquence d'autobracketing centrée sur un décalage d'exposition que vous aurez réglé. Pour ce faire, il faut programmer à la fois une correction d'exposition et une séquence d'autobracketing. La valeur résultante de correction (Correction d'exposition et autobracketing) sera affichée dans le viseur.

Exemple : Lorsque la correction d'exposition est de + 1,7 avec un Auto Bracketing de 1.0, et que le nombre d'images est trois :

Première vue	+1.7 (Correction d’exposition +1.7 & pas d’écart)
Deuxième vue	+0.7 (Correction d’exposition +1.7 & écart de -1.0)
Troisième vue	+2.7 (Correction d’exposition +1.7 & écart de +1.0)

MODE SFD (SUPER FIN DETAIL)

En enregistrant plusieurs photos avec des expositions différentes et en les combinant à l'aide de SIGMA Photo Pro, il est possible de générer des photos délicates avec une plage dynamique étendue et un faible bruit.

• Lorsque vous photographiez en Mode SFD, posez le boîtier sur un trépied stable. Si l'objectif possède un stabilisateur OS (Optical Strabilizer), éteignez le stabilisateur.
• Il est impossible de vérifier le résultat de la composition en Mode SFD directement sur le boîtier.
• Le fichier enregistré en mode SFD aura une extension .X3I.

Sélectionnez [Actif] dans [Prise de vue] (P.31) → [Mode SFD].

- Lorsque le mode SFD est activé, les paramètres du boîtier sont limités au tableau ci-dessous.

Mode de Prise de Vue	A, M Mode	Sensibilité ISO	ISO100
Type de déclenchement	Vue par vue Retardateur 2 sec. Retardateur 10 sec.	Qualité d'image	RAW
		Taille de l'image	HIGH

ISO 100 SFD

2

Appuyez sur le déclencheur à mi-course pour revenir en mode prise de vue. (L'icône SFD) s'affichera sur le moniteur principal).

Lorsque le déclencheur est enfoncé, sept vues sont prises automatiquement.

• Les vues SFD peuvent être traitées dans SIGMA Photo Pro. Pour plus de détails, veuillez vous reporter à l'aide de SIGMA Photo Pro.
• Dans un fichier enregistré en Mode SFD, les fichiers originaux .X3F peuvent être extraits avec SIGMA Photo Pro. Pour plus d'informations, reportez-vous à l'aide de SIGMA Photo Pro.

MISE EN GARDE !!

- En Mode SFD, les fonctions d'Auto-bracketing, de Bracketing couleur et de photographie au flash ne peuvent pas être mises en œuvre simultanément.

Lors de la lecture du fichier pris en Mode SFD dans le boîtier...

Il est impossible de vérifier le résultat de la composition en Mode SFD sur le boîtier. Le fichier est lu comme suit dans l'appareil photo.

- Pendant un affichage standard vue par vue, les vues sont affichées dans un ordre de sous-exposition à surexposition. L'icône située dans la partie supérieure droite de l'image indique le numéro séquentiel de l'image.

Première vue (sous exposition)

Quatrième vue (Expositon appropriée)

Septième vue (Sur exposition)

5424×3616 HIGH 3:2 RAW 100-0054 45/45 2016/07/22 18:43:45

- Sur la planche-contact de vues, les images dans les vignettes sont présentées avec l'exposition standard. L'icône SFD apparaît dans la vignette.

MISE EN GARDE !!

- Lorsque vous supprimez des fichiers exposés en Mode SFD, il n'est pas possible de supprimer ces fichiers indépendamment l'un de l'autre. Tous les fichiers sont supprimés.

Il est possible de sélectionner un réglage de couleur en fonction des conditions de prise de vue. Il est de plus possible de sélectionner les modes de photographie en Sépia ou en monochrome (N&B).

Le paramétrage de la couleur se fait à partir du Menu de réglage rapide (P.39) ou du menu [Prise de vue] (P.31) → [Couleur]

STD.Standard(réglage par défaut)	Mode standard de couleur pour la plupart des situations.
VIVIDVif	La saturation et le contraste sont augmentés pour produire des images plus vives.
NTR.Neutre	La saturation et le contraste sont adoucis pour un effet naturel.
PORT.Portrait	Ce mode confère une texture naturelle et douce aux peaux des sujets pris en portraits.
LANDPaysage	Avec ce mode, vous produirez des paysages avec de splendides verts et bleus vifs.
CINECinéma*	Ce mode réduit la saturation et accentue les ombres pour créer une ambiance de type cinéma
Sun R.Coucher de soleil*	Ce mode accentue les tons rouges pour rendre plus fortes des scènes telles qu'un coucher de soleil.
For G.Vert forêt*	Ce mode accentue les tons verts pour améliorer le rendu des scènes à dominante de verdure.
Fov.BBleu Classique FOV*	Ce mode génère des ciels superbes au bleu dense et profond.
Fov Y.Jaune Classique FOV*	Ce mode met l'accent sur la richesse des tonalités à dominante jaune.
MONO.Monochrome*	Ce mode permet de photographier directement en mode monochrome.

* Il n'est pas possible de sélectionner ce mode en format de fichier DNG.

VIVID A

- L'icône du mode sélectionné s'affiche sur la gauche du moniteur couleur. Il n'y a pas d'icône en mode couleur normal.

REMARQUE

- Dans Sigma Photo Pro, le mode Monochrome est destiné aux données RAW capturées en mode MONO. (Monochrome). Sigma Photo Pro peut convertir les images N&B de format RAW en couleur mais il n'est pas possible de convertir en couleur des images N&B de format JPEG.

REGLAGE FIN D'UN MODE COULEUR

Il est possible d'ajuster les paramètres de contraste, de netteté et de saturation dans chaque mode couleur.

- Il n'est pas possible de changer le réglage fin d'un Mode couleur en format de fichier DNG.

Contraste

Il est possible d'augmenter le contraste en déplaçant le curseur côté +. Un déplacement inverse du curseur côté – adoucit les zones claires et sombres.

Netteté

Il est possible d'accentuer les contours et d'augmenter l'impression de netteté en déplaçant le curseur côté +. En sens inverse, les contours sont plus doux.

Saturation

Il est possible d'augmenter la saturation et de rendre les couleurs plus profondes en déplaçant le curseur côté +. En sens inverse, les images sont moins saturées.

Effet de filtre (Seulement en mode Monochrome)

Un filtre coloré permet d'ajuster le contraste des images monochromes. La couleur du filtre est éclaicie, tandis que son complémentaire est assombri.

OFFInactif (réglage par défaut)	YEJaune	OROrange
RRouge	GVert	BBleu

- Le réglage par défaut est [OFF] (Inactif).

Effet de tonalité (Seulement en mode Monochrome)

Les images Monochrome peuvent être développées avec des tonalités préférentielles.

B/WN&B (réglage par défaut)	RRouge	WARMTon chaud	SEPIASépia	GVert
BGVert bleu	BBleu	COLDTon froid	BPBleu pourpre	PPourpre

1

Sélectionez le mode couleur dans [Prise de vue] (P.31) → [Couleur], et appuyez sur la touche > pour afficher l'écran de réglage fin du mode Couleur.

Dans le menu d'accès rapide QS, (P.39), sélectionnez le mode Couleur et appuyez sur le bouton : pour afficher l'écran de réglage fin du mode Couleur.

STD. Standard Contraste ○ -0.2 Netteté □ +0.2 Saturation ● +0.6 OK MENU Annuler S/C Réinitialisation

2

Appuyez sur les touches ◇ pour sélectionner [Contraste], [Netteté] ou [Saturation] et utilisez les touches ◀ pour déterminer les valeurs d'ajustement (réglage jusqu'à ±1.0 par incréments de 0,2).

3

Appuyez sur OK pour vaider ou sur MENU pour quitter sans appliquer de changement.

- Pour réinitiliser, appuyez sur le bouton d'affichage S/C.

Si vous appliquez un ajustement à un paramètre, son icône s'affiche sur la gauche du moniteur couleur.

REMARQUE

- Les fichiers JPEG sont compressés après ajustement de certains paramètres. En format RAW, l'information est enregistrée sans ajustement. Il est possible d'ajuster des images RAW avec le logiciel Sigma Photo Pro.

BRACKETING COULEUR

Plusieurs images avec différents balances des blancs et modes colorimétriques peuvent être capturées dans une séquence.

- Il n'est pas possible de paramétrer le Bracketing couleur dans le format de fichier DNG.

BRACKETING BALANCE DES BLANCS

Plusieurs images avec des réglages de balance des blancs différents peuvent être capturées dans une séquence.

Sélectionnez [Prise de vue] (P.31) → [Bracketing Couleur] → [Balance des blancs], puis appuyez sur la flèche > pour naviguer dans l'écran de réglage BKT Balance des Blancs. (Après avoir sélectionné [Balance des blancs] et appuyé sur le bouton OK, les images peuvent être prises à la valeur définie).

BKT Balance des Blancs Axe de bracketing B ↔ A > Nombre de vues 3 vues Valeur bracketing ±6 G 0 B 0 A 0 M 0 OK MENU Retour Ajust.Bal.Blancs

2

Sélectionnez l'élément à modifier en utilisant les flèches ◇. Ouvrez le sous-menu en appuyant sur la touche OK ou la flèche >.

Axe de bracketing	Sélectionnez une direction de déplacement de la balance des blancs dans B↔A (Bleu ↔ Ambre) et M↔G (Magenta ↔ vert).
Nombre de vues	Sélectionnez le nombre d’images à enregistrer : trois ou cinq.
Valeur bracketing	Choisir la quantité de déplacement de la balance des blancs standard à enregistrer.

Sélectionnez une valeur désirée avec les flèches ◆ et confirmez avec le bouton OK ou la flèche >.

WB : BA ± 6

Appuyez sur le déclencheur à mi-course pour revenir en mode de prise de vue. (L'icône blanche BKT Balance des blancs s'affichera sur le moniteur couleur ACL).

AJUSTEMENT DE LA BALANCE DES BLANCS

La valeur standard de la balance des blancs peut être ajustée précisément.

1

Dans l'écran de réglage BKT Balances des blancs, appuyez sur le bouton : pour afficher l'écran de réglage de Balance des blancs.

2

Appuyez sur les touches ◇◇ pour ajuster. Si le paramètre actuel est utilisé sans modification de la valeur, appuyez sur le bouton MENU. L'ajustement est annulé et l'écran revient à l'écran précédent.

3

Pour confirmer, appuyez sur le bouton OK. Après avoir finalisé, appuyez à nouveau sur le bouton OK pour retourner l'écran de réglage BKT Balances des blancs

BRACKETING DE MODE COULEUR

Plusieurs images avec des modes couleur différents peuvent être enregistrées dans une séquence.

1

Sélectionnez [Prise de vue] (P.31) → [Bracketing Couleur] → [Mode couleur] et appuyez sur la flèche > pour afficher l’écran de réglage BKT mode couleur. (Après avoir sélectionné [Mode couleur] et appuyé sur le bouton OK, les images peuvent être prises à la valeur définie)

	Mode couleur actuel. (Ce paramètre est modifiable avec la même procédure).
BKT1 à BKT5	Il est possible d'enregistrer jusqu'à cinq Modes couleur dans une séquence. (Les modes de couleur qui sont enregistrés peuvent être supprimés avec le bouton S/C ).

BKT Mode couleur STD. BKT1 BKT2 BKT3 BKT4 BKT5 VIVID NTR. — Portrait — STD. VIVID NTR. PORT. LAND. CINE. SUNR. FORG. OK MENU Annuler Options supplémentaires

2

Sélectionnez entre BKT1 et BKT5 en utilisant les flèches <> et appuyez sur le bouton OK.

3

Sélectionnez le Mode couleur à attribuer à partir de la liste à la partie inférieure de l'écran en utilisant les flèches ◇. Confirmez avec le bouton OK.

- Pour supprimer un mode couleur attribué, sélectionnez [-] (aucune attribution) dans la liste ou appuyez sur le bouton S/C.

+3

4

Appuyez sur le déclencheur à mi-course pour revenir en mode de prise de vue. (L'icône BKT Mode couleur s'affichera sur le moniteur couleur ACL).

REGLAGE DETAILLE DU MODE COULEUR

Des paramètres détaillés sont possibles pour chaque mode de couleur.

1

Lorsque le mode de couleur à attribuer est sélectionné dans la liste à l'étape 3 au point précédent, appuyez sur le bouton pour afficher l'écran de réglage détaillé du Mode couleur.

2

Appuyez sur les touches ◆ pour sélectionner [Contraste], [Netteté] ou [Saturation] et utilisez les touches ◇ pour déterminer les valeurs d'ajustement (réglage jusqu'à ±1.0 par incréments de 0,2).

3

Appuyez sur le bouton OK pour appliquer le réglage. Pour revenir en arrière sans modifier le réglage, appuyez sur le bouton MENU. Lorsque vous appuyez à nouveau sur le bouton OK après confirmation, l'écran revient à l'écran de réglage BKT Mode couleur.

4

Appuyez sur le bouton OK pour confirmer l'attribution.

- Le Bracketing couleur peut être utilisé en association avec l'Auto Bracketing. Le nombre d'images paramétré dans Bracketing couleur peut être enregistré pour une séquence d'Auto Bracketing.

MISE EN GARDE !!

• Une fois le Bracketing couleur défini, le boîtier gardera en permanence ce réglage. Pour annuler le Bracketing couleur, sélectionnez [Inactif] depuis [Prise de vue] (P.31) → [Bracketing Couleur].
• Le nombre paramétré d'images est traité en un lot. Par conséquent, le temps de traitement est plus long qu'en prise de vue normale. En outre, le nombre possible de prises de vues restantes décroit en proportion du nombre d'images à enregistrer.
• Le Bracketing de Balance des blancs et le Bracketing Mode couleur ne peuvent pas être utilisés en association.
• Le Bracketing couleur ne peut pas être utilisé avec l'intervallomètre.

INTENSITE DE TONALITE

Cette fonction permet d'optimiser la courbe de tonalité selon le sujet, et de garder un aspect naturel, ême en cas de fort contraste

Intensité de tonalité: Inactif

Intensité de tonalité: Forte

L'intensité de tonalité est réglable dans le Menu de réglage rapide (P.39) ou dans [Prise de vue] (P.31) → [Intensité de tonalité].

OFF	Inactif	Désactive le contrôle de tonalité.
	Douce(réglage par défaut)	Accentue modérément l'intensité.
	Forte	Accentue fortement l'intensité.

AVERTISSEMENT !!

• L'effet de l'intensité de tonalité se reflétera seulement sur les images JPEG.
• Selon le sujet, cette fonctionnalité peut générer du bruit électronique. Dans ce cas, il est recommandé de la désactiver.

REGLAGE DE L'ESPACE COLORIMETRIQUE

Il est possible de sélectionner l'espace colorimétrique sRGB, qui est le plus répandu, ou Adobe RGB, utilisé notamment en applications commerciales ou industrielles.

L'espace colorimétrique peut être choisi dans [Prise de vue] (P.31) → [Espace colorimétrique].

sRGB (réglage par défaut)

Adobe RGB

AVERTISSEMENT !!

- Utilisez l'espace colorimétrique sRGB pour une utilisation courante. Si vous sélectionnez Adobe RGB, veillez à utiliser Sigma Photo Pro ou un logiciel compatible DCF 2.0.

ROTATION AUTO

Il est possible d'enregistrer l'information de verticalité d'une image verticale.

Le paramétrage de la rotation automatique se fait à partir du menu [Prise de vue] (P.31) → [Rotation auto].

Inactif	Les informations verticales de position d’image verticale ne seront pas enregistrées.
Actif(réglage par défaut)	Les informations verticales de position d’image verticale seront enregistrées.

- Lorsque des images verticales sont visualisées, elles subissent une rotation automatique et s'affichent verticalement sur le moniteur ACL.

• Lorsque des images verticales sont visualisées dans le logiciel Sigma Photo Pro, elles s'affichent automatiquement de façon verticale à l'écran.
• Quand les images verticales sont tournées en appuyant sur [▶ Lecture] → [Rotation], l'orientation choisie est enregistrée.

MISE EN GARDE !!

- Si les images sont prises tandis que l'appareil est dirigé vers le haut ou vers le bas, l'information de verticalité peut ne pas être enregistrée correctement.

MODE PERSONNALISE

Il est possible de configurer jusqu'à trois modes de personnalisation du boîtier.

Les fonctionnalités suivantes sont paramétrables pour un mode personnalisé:

• Tous les éléments dans [Prise de vue] (Onglet Bleu) (P.32)
• Mode d'exposition (M, S, A, P) (P.50)
• Valeurs d'ouverture et de vitesse
• Paramétrage du cadre de mise au point (P.60)
• Correction d'exposition (P.88)
• Sensibilité ISO (P.76)
• Mode de mesure (P.85)

ENREGISTREMENT D'UNE CONFIGURATION

Réglez les paramètres que vous souhaitez enregistrer.

Réglage personnalisation C1 C2 C3 OK MENU Retour

Dans [Réglages] (P.31) → [Réglage personnalisation], sélectionnez C1, C2 ou C3 avec les flèches ◇. Une fois la sélection effectuée, appuyez sur OK. Un message de confirmation apparaît.

3

Utilisez les touches <> pour sélectionner [Oui] et appuyez sur OK pour confirmer.

Pour annuler, sélectionnez [Non] avec les touches ◀> et appuyez sur OK.

MISE EN GARDE !!

- Si les images sont prises tandis que l'appareil est dirigé vers le haut ou vers le bas, l'information de verticalité peut ne pas être enregistrée correctement.

MISE EN OEUVRE D'UN MODE PERSONNALISE

Appuyez sur le bouton Mode et sélectionnez C1, C2 ou C3 avec la molette avant ou arrière ou avec les touches <>.

MODE

- En mode personnalisé, il est possible de modifier temporairement les paramètres ci-dessus (à l'exception du Mode d'Exposition).

Quand un paramètre est modifié, la marque • apparaît dans la Fonction d'Affichage.

Pour revenir aux réglages enregistrés :

• Éteignez le boîtier (à moins qu'il ne le soit automatiquement avec la fonction Veille Boîtier)
• Appuyez sur le bouton Mode et choisissez un autre réglage.

Cette section explique comment utiliser des flashes externes.

LE FLASH EXTERNE

FLASH ELECTRONIQUE EF-630 (POUR SIGMA) (Vendu séparément)

Le Flash Electronique optionnel SIGMA EF-630 (pour Sigma) pourvu du système STTL vous permet d'utiliser des fonctionnalités telles que le Flash automatique, le Multi flash et d'autres avec le sd Quattro H.

REGLAGE DU MODE FLASH

Certaines fonctions du flash externe peuvent être programmées depuis le boîtier.

Le Mode Flash peut être réglé depuis Prise de vue → [Flash].

Réduction yeux rouges

En photographiant une personne au flash, la réflexion de l'éclair dans les yeux peut générer le phénomène des "yeux rouges" sur la photo. Afin d'éviter cet effet, le flash clignote pendant environ une seconde avant la prise de vue pour réduire l'effet es yeux rouges.

- Selon les conditions de lumière et le sujet, la réduction de l'effet "yeux rouges" peut ne pas totalement éliminer ce phénomène.

Synchro 2ème rideau

Lors d'une synchronisation sur le deuxième rideau, le flash se déclenche au début de la fermeture du rideau, le sujet est donc exposé par la lumière ambiante avant le déclenchement du flash. L'écho généré par le mouvement sera dans ce cas, situé derrière le sujet rendant l'expression du mouvement plus naturelle.

FP

La synchronisation rapide (Grande Vitesse) permet d'émettre alors même que le rideau de l'obturateur est en mouvement. Vous pouvez donc utiliser une vitesse d'obturation plus rapide que la vitesse de synchronisation.

Synchr. Lente

Dans les modes de prises de vue P/A, la vitesse d'obturation est choisie automatiquement afin de réduire le risque de bougé. Le mode synchro lente permet de descendre jusqu'à 30 secondes, en fonction des conditions de lumière. Il convient notamment pour le portrait en nocturne.

Lumière d'assistance AF

Normalement, la lumière d'assistance AF intégrée dans le flash, s'allume pendant la prise de vue avec flash. Lorsque la lumière d'assistance AF ne permet pas la mise au point appropriée, sélectionnez [Inactif] depuis [Lumière d'assistance AF] pour garder la lumière d'assistance AF éteinte pendant la prise de vues.

- Quand [Lumière d'assistance AF] est réglée sur [Inactif], la lumière d'assistance AF intégrée dans le boîtier est activée. Pour désactiver toute lumière d'assistance, réglez le paramètre [Lumière d'assistance AF intégrée] sur [Inactif] (P.59).

MISE EN GARDE !!

- Le Mode Flash ne peut pas être activé si le flash externe n'est pas fixé sur l'appareil ou si le flash est éteint.

Il est possible de corriger la puissance du flash sans modifier l'exposition de l'arrière-plan.

La correction d'exposition au flash peut se régler depuis [Prise de vue] (P.31) → [Flash] → [Correction d'exposition au flash].

Sélectionnez la correction souhaitée au moyen des flèches ◆.

- La correction d'exposition au flash peut être réglée de +3.0 à -3.0 valeurs par incrément de 1/3 IL.

- Lorsque la Correction d'exposition au flash est activée, l'icône et la valeur de la correction sont affichés sur la gauche de l'écran couleur ACL.

MISE EN GARDE!!

• La correction d'exposition au flash n'est pas active si le flash externe n'est pas fixé sur l'appareil ou si le flash est éteint.
• La correction d'exposition au flash ne se désactive pas automatiquement. Après la prise de vue, redéfinissez la valeur de correction à ±0.0 en reprenant la procédure ci-dessus.

Le sd Quattro H est pourvu d'une prise de synchronisation PC pour flash externe (P.16-⑩). Il est possible d'utiliser des flashes de studio disposant d'un câble de connexion.

AVERTISSEMENT !!

• Le système S-TTL ne fonctionne pas avec la prise de synchronisation flash.
• Placez le boîtier en mode M et sélectionnez la vitesse de synchronisation Syc (1/180) ou 1/160 ou moins. Reportez-vous au mode d'emploi du flash utilisé pour davantage de détails.
• La prise de synchronisation PC du sd Quattro H est compatible avec les fiches possédant un contact central positif (+) et une périphérie négative (-). Si ces polarités sont inversées, utilisez un cordon de conversion disponible dans le commerce.

MISE EN GARDE !!

- La griffe n'accepte pas les flashes qui utilisent un voltage supérieur à 250V. Un voltage plus élevé pourrait endommager le boîtier. Veuillez vous renseigner préalablement.

eyefi connected

Grâce à la carte Eye-Fi avec fonction de communication Wi-Fi (vendue séparément), il est possible de transférer sans fil les images d'un appareil vers un smartphone ou un PC.

• C'est la carte Eye-Fi qui dispose de la fonction de transfert des images. Pour plus de détails sur l'utilisation de la carte et son activation, veuillez-vous reporter au mode d'emploi de la carte Eye-Fi.
• Selon les caractéristiques de la carte, il peut être possible de transférer des images au format RAW. Pour plus d'informations, veuillez-vous reporter au mode d'emploi de la carte Eye-Fi.

Une fois la carte insérée dans l'appareil, il est possible de paramétrer [Réglages Eye-Fi] → [Tranfert Eye-Fi] dans [Régages] (P.31).

Transfert Eye-fi

Inactif	Désactive la communication et les fonctions de transfert d'image de la carte. Sa fonction devient identique aux cartes mémoires habituelles.
Actif(réglage par défaut)	Transfère automatiquement les images, selon les paramètres de la carte Eye-Fi.

- Il est possible de vérifier l'état de la connexion Wi-Fi grâce à l'icône sur l'écran.

— (Pas de signal)	[Tranfert Eye-Fi] est désactivé.
(Gris)	Non connecté à d'autres appareils.
(Blanc clignotant)	Tentative de connexion à d'autres appareils.
(Blanc)	En attente de transfert d'images.
(Mouvement)	Transfert des images en cours.
	Erreur de communication de la carte Eye-Fi.(Veuillez redémarrer l'appareil. Si la même icône réapparaît, il peut s'agir d'un mauvais fonctionnement de la carte.)

- Les images avec l'icône 📤 ont été transférées

- Il est possible de vérifier les informations du périphérique de la carte Eye-Fi et l'état de la communication sans fil.

Information disponible:

SSID connecté

Adresse MAC de la carte Eye-Fi

Version du firmware de la carte Eye-Fi

Il est possible de vérifier cette information dans [Réglages] (P.31) → [Réglages Eye-Fi] → [Information connexion]

MISE EN GARDE!!

• La communication est interrompue si l'appareil est éteint pendant le transfert. La communication reprend lorsque l'appareil est à nouveau sous tension.
• Veuillez vérifier que l'utilisation de la carte Eye-Fi est autorisée dans votre pays ou région. Veuillez à ne l'utiliser que si elle respecte les lois de votre pays ou de votre région.
• Dans certains cas, il est possible que la carte Eye-Fi continue à envoyer les ondes radio même lorsque la fonction est réglée sur [Inactif]. Veuillez retirer la carte de l'appareil lorsque l'émission d'onde radio est strictement interdite, comme dans des hôpitaux ou en avion.
• Selon le débit de la connexion sans fil, le processus de transfert peut être lent ou interrompu.
• Dans le cas où des images sont prises au cours du transfert d'une image, la communication et le transfert peuvent être interrompus. Le processus de transfert des images reprendra dès la fin de l'écriture des images dans la carte mémoire.
• Dans le cas où le transfert d'image ne fonctionne pas correctement, veuillez-vous référer au mode d'emploi de la carte et vérifier les paramètres de la carte et l'ordinateur.
• La communication et le transfert de la carte Eye-Fi nécessite une consommation plus élevée de la batterie de l'appareil. La batterie s'épuisera donc plus vite que d'habitude.

VISUALISATION ET EFFACEMENT DES IMAGES

Ce chapitre explique comment visualiser les images et comment les effacer après la prise vue.

Les photos prises avec le sd Quattro H peuvent être visualisées de plusieurs façons.

Vous pouvez visualiser les photos prises avec le sd Quattro H en appuyant sur la touche ▶ située au dos de l'appareil. La dernière image enregistrée sur la carte CF s'affichera sur le moniteur couleur.

Appuyez sur le bouton ▶ pour afficher une image sur le moniteur couleur.

Appuyez à nouveau sur ▶ pour revenir en mode de prise de vue.

REMARQUE

• Si aucune nouvelle photo n'a été prise, la dernière image visualisée s'affiche prioritairement.
• S'il n'y a pas d'images sur la carte, le message d'erreur "Pas d'images sur la carte mémoire" s'affiche.
• Si vous appuyez sur le bouton ▶ ou si vous appuyez à mi-course sur le déclencheur pendant la visualisation, le sd Quattro H reviendra en mode de prise de vue.

MISE EN GARDE!!

- Le sd Quattro H peut ne pas être à même d'afficher les images capturées par d'autres appareils, ou des images prises avec le sd Quattro H mais qui auraient été renommées ou déplacées du dossier DCIM sur la carte mémoire.

Appuyez sur le bouton ▶ situé au dos de l'appareil pour visualiser les photos enregistrées en vue par vue.

POUR PASSER D'UNE IMAGE A LA SUIVANTE EN VUE PAR VUE :

• Tournez la molette arrière pour visualiser en avant ou en arrière.
• Appuyez sur la touche ➤ pour afficher l'image suivante.
• Appuyez sur la touche ◀ pour afficher l'image précédente.
• Appuyez sur le bouton □□| pour passer d'un écran d'informations à un autre comme indiqué (P.42).

Affichage Date et Heure

1 5424×3616 2 3 4 5 HIGH 3:2 FINE 100-0056 17/24 2016/07/21 16:37:17 6 7 8

Affichage Informations Image

1 5424×3616 2 HIGH 3:2 FINE 100-0056 17/24 1/60 F5.6 +0.7 ISO 200 6 9 10 11 12

1	Pixels
2	Taille d'image
3	Ratio d'image
4	Qualité d'image
5	Numéro de dossier / numéro de fichier
6	Place fichier / nombre de fichiers

7	date
8	heure
9	Vitesse
10	Valeur d'ouverture
11	Valeur de correction d'exposition
12	Sensibilité ISO

REMARQUE

• Pour naviguer plus rapidement, appuyez en continu sur les touches <>.Les images défileront jusqu'à ce que vous relâchiez la touche.
• Les images enregistrées sur la carte mémoire défilent en boucle. Si vous appuyez sur la flèche ◀ lorsque la première image de la carte est visualisée, la dernière image enregistrée s'affichera. Si vous appuyez sur la flèche > lorsque la dernière image est visualisée, la première image s'affichera.

AGRANDISSEMENT (ZOOM SUR UNE PARTIE DE L'IMAGE)

Il est possible d'agrandir les images pour afficher un détail ou vérifier la mise au point.

Lors de la visualisation d'images, tournez la molette avant vers la droite (dans le sens allant de l'icône □ vers l'icône 🔒)

Le taux d'agrandissement suit la progression suivante :

Original X1.25 X1.6 X2.0 X2.5 X3.15 X4.0 X5.0 X6.3 X8.0 X10.0

LORSQUE VOUS ETES EN VISUALISATION AGRANDIE :

• Tournez la molette avant vers la droite vers l'icône pour augmenter l'agrandissement
• Tournez la molette avant vers la gauche vers l'icône pour réduire l'agrandissement
• Appuyez sur les touches ◇ ou «» pour naviguer dans l'image.
• Tournez la molette arrière pour visualiser l'image précédente ou suivante.

REMARQUE

- Les images sont agrandies à partir de la zone de mise au point utilisée lors de la prise de vue

Les images peuvent être visualisées par séries de 9 photos miniatures.

Pendant la visualisation d'images, tournez la molette avant vers la gauche vers l'icône

5424×3616 HIGH 3:2 RAW 100-0054 45/45 2016/07/22 18:43:45

EN MODE DE MOSAÏQUE D'IMAGES :

• Appuyez sur les flèches ◇ pour changer la sélection d'images.
• Tournez la molette avant vers la droite vers l'icône pour afficher l'image miniature sélectionnée.
• Tournez la molette arrière pour visualiser l'image précédente ou suivante.

REMARQUE

- Les images défilent en boucle. La première planche s'affichera à la suite de la dernière planche enregistrée si vous continuez le défilement.

L'Ecran d'Information affiche des informations relatives à chaque image.

Appuyez à plusieurs reprises sur la touche en mode Vue par Vue ou en mode Agrandissement de l'image.

5424×3616 DC HIGH 3:2 FINE 100-0061 10.7MB 1/2 WB SFD ±3.0 -0.3 -0.2 +0.2 +0.6 A 1/60 F2.8 +0.3 MF AWB A2 1 ISO 400 STD. G2 50mm sd Quattro H 52/52 2016/07/23 10:34:47

1	Pixels
2	Mode recadrage DC *
3	Taille d'image
4	Ratio d'image
5	Qualité d'image
6	Numéro de dossier
7	Numéro de fichier
8	Protection *
9	Pointage *
10	Transfert Eye-Fi *
11	Développement RAW
12	De zone AF
13	Taille de fichier
14	Auto Bracketing *
15	Bracketing couleur
16	Mode SFD *
17	Mode Flash *
18	Valeur de correction d'exposition au flash *
19	Intensité de tonalité
20	Mode d'Exposition
21	Vitesse

22	Valeur d'ouverture
23	Valeur de correction d'exposition *
24	Sensibilité ISO
25	Mode de mise au point *
26	Mode de mesure
27	Balance des blancs (Filtering Effect)
28	Type de déclenchement
29	Réglage couleur (Toning Effect)
30	Contraste *
31	Netteté *
32	Saturation *
33	Longueur focale
34	Désignation de l'appareil
35	Numéro de vue / Nombre total de vues
36	Date de la prise de vue
37	Heure de la prise de vue
38	Histogramme (Luminosité)
39	Histogramme (Rouge)
40	Histogramme (Vert)
41	Histogramme (Bleu)

* Affichage seulement si la fonction est activée dans l'image

DURANT L'AFFICHAGE DE L'ECRAN D'INFORMATION EN VUE PAR VUE :

• Appuyez sur le bouton □□ pour revenir à la visualisation simple en vue par vue.
• Vous pouvez passer d'une image à une autre en appuyant sur les touches «».
• Tournez la molette arrière pour visualiser l'image précédente ou suivante.

5424×3616 HIGH 3:2 FINE 100-0056 2/2 PHOTOGRAPHER : AAAAA COPYRIGHT : BBBBB

- Il est possible de vérifier l'information sur droits d'auteur (photographe (PHOTO-GRAPHER) et droit d'auteur (COPYRIGHT)) en appuyant sur les flèches ◆ afin de basculer vers l'écran d'information sur droits d'auteur.

Pendant l'affichage de l'écran d'information, il est possible d'agrandir l'image en tourant la molette avant vers la droite vers l'icône 🔒. Il est alors possible d'obtenir des informations détaillées d'histogramme d'une section particulière d'une image.

- Voir le chapitre suivant pour plus de détails sur l'histogramme.

COMMENT GERER L'ECRAN D'INFORMATION D'UN DETAIL D'IMAGE :

• Appuyez sur les flèches ◇ pour vous diriger à l'intérieur de l'image. (l'histogramme s'adaptera automatiquement pour correspondre aux nouvelles valeurs).
• Tournez la molette avant vers la droite pour augmenter l'agrandissement.
• Tournez la molette avant vers la gauche pour réduire l'agrandissement
• Appuyez sur la touche OK pour annuler l'agrandissement et visualiser l'écran d'information relatif à l'image entière.
• Tournez la molette arrière pour visualiser l'image précédente ou suivante.

L'histogramme est un graphique qui décrit la répartition de la luminosité dans l'image pour chaque couleur (Rouge, vert, bleu). L'axe horizontal correspond au niveau de luminosité, avec les pixels les plus sombres sur la gauche et les plus clairs sur la droite. L'axe vertical indique la proportion de pixels pour chaque niveau de luminosité.

L'analyse de l'histogramme de l'image entière permet d'évaluer son exposition globale.(L'histogramme affiche la répartition des luminosités dans l'image) L'histogramme des détails d'images permet de déterminer les segments d'images sous ou sur exposés

5424×3616 HIGH 3:2 FINE 100-0069 10.2MB 1/2 A 1/500 F2.8 -2.0 AWB ISO 200 STD. 50mm sd Quattro H 57/59 2016/07/23 10:12:15

Cet histogramme montre qu'il n'y a aucun pixel dans les plus hautes valeurs, signe d'une image sous-exposée. D'une manière générale, si l'histogramme est déséquilibré vers la gauche, l'image est constituée principalement de pixels sombres, ce qui signifie qu'elle est sous-exposée ou qu'il s'agit d'un sujet sombre tel qu'une vue nocturne ou un coucher de soleil.

5424×3616 HIGH 3:2 FINE 100-0070 11.8MB 1/2 A 1/125 F 2.8 ±0.0 AWB ISO 200 STD. 50mm sd Quattro H 58/59 2016/07/23 10:12:25

Cet histogramme est équilibré, signe d'une image correctement exposée avec un contraste équilibré. Il faut cependant noter que l'histogramme d'une image bien exposée peut varier de manière importante en fonction du sujet

5424×3616 HIGH 3:2 FINE 100-0071 13.6MB 1/2 A 1/30 F 2.8 +2.0 AWB ISO 200 STD. 50mm sd Quattro H 59/59 2016/07/23 10:12:34

Cet histogramme est constitué de nombreux pixels dans les valeurs extrêmes de haute luminosité, ce qui indique que des zones peuvent être trop claires. D'une manière générale, un histogramme déséquilibré vers la droite indique que l'image comprend de nombreux pixels blancs, signe d'une surexposition ou d'un sujet très clair tel qu'une plage ou de la neige.

Ce chapitre explique comment effacer les fichiers enregistrés sur la carte.

- Dans cette section, "fichier" se rapporte à des images fixes.

EFFACEMENT D'UN FICHIER AVEC LA TOUCHE D'EFFACEMENT

Un fichier visualisé peut être effacé avec la touche d'effacement 📄.

1

Sélectionnez le fichier à visualiser.

2

Appuyez sur 📋 pour ouvrir la boîte de dialogue [Effacer fichier en cours ?].

3

Pour effacer un fichier, sélectionnez [Oui] en utilisant les flèches ◀> et appuyez sur OK. Si vous ne souhaitez pas effacer le fichier, sélectionnez [Non] en utilisant les flèches ◀> et appuyez sur OK.

AVERTISSEMENT !!

• Si le fichier est protégé, le message [Ce fichier est protégé] apparaît et empêche l'effacement. Si vous souhaitez l'effacer, vous devez d'abord ôter la protection de ce fichier. (Voir P.120-122 les informations sur la protection des fichiers.)
• Les images enregistrées en RAW+JPEG seront effacées dans les deux formats RAW et JPEG.

Il est possible d'effacer un ou plusieurs fichiers à partir du menu Effacer.

Protéger Pointer Rotation Effacer Diaporama DPOF Sélectionner fichiers Fichier en cours Fichiers pointés Tout OK MENU Retour

Lors d'une visualisation, appuyez sur le bouton MENU, puis [▶ Lecture] (P.31) et sélectionnez [Effacer].

Sélectionnez l'une des options :

Sélectionner fichiers	Permet de sélectionner les fichiers à effacer. Utilisez les touches <> pour afficher le fichier à supprimer, puis sur ◆ pour afficher l'icône 📋 . Répétez la procédure pour sélectionner les différents fichiers à supprimer.
Fichier en cours	Efface le fichier en cours de visualisation
Fichiers pointés	Efface toutes les images pointées sur la carte mémoire. (voir P.122-124 les informations sur le pointage des images)
Tout	Efface tous les fichiers sur la carte mémoire.

Une boîte de dialogue s'ouvre en appuyant sur ok ou sur la flèche >.

Sélectionnez [Oui] en utilisant les flèches ◀> et appuyez sur OK pour appliquer le réglage. Si vous souhaitez pas appliquer le réglage, sélectionnez [Non] en utilisant les flèches ◀> et appuyez sur OK.

MISE EN GARDE !!

• Les fichiers protégés ne seront pas effacés. (Voir P.120-122 les informations sur la protection des images.)
• L'effacement de [Sélectionner fichiers], [Fichiers pointés] ou de [Tout] peut être long, en fonction du nombre de fichiers concernés sur la carte.

REMARQUE

- A part [Sélectionner fichiers], les fichiers peuvent être effacés sans visualisation.

GESTION DES IMAGES

Ce chapitre traite de la gestion des images – protection, pointage, rotation) et explique comment réaliser un diaporama.

Protéger Pointer Rotation Effacer Diaporama DPOF Sélectionner fichiers Protéger Protéger tout Ne rien protéger Ne rien protéger OK MENU Retour

La protection évite à un fichier de pouvoir être effacé inopinément.

AVERTISSEMENT !!

- La protection d'un fichier n'empêche pas sa suppression si la carte mémoire est formatée. Vérifiez toujours soigneusement le contenu de la carte avant tout formatage.

REMARQUE

- Les fichiers protégés sont en "lecture seule" lorsqu' ils sont transférés sur un ordinateur.

POUR PROTEGER UN FICHIER A LA FOIS

1

Affichez l'image à protéger, appuyez sur MENU, ouvrez [▶ Lecture] (P.31) et sélectionnez [Protéger].

2

Sélectionnez [Protéger] depuis le sous-menu.

3

Appuyez sur OK ou sur la flèche >.

- Une icône de clé 📄 apparaîtra dans l'image indiquant que le fichier est protégé.

REMARQUE

• Si ce fichier est déjà protégé, l'item devient "Ne pas protéger".
• Pour ôter la protection d'un fichier, sélectionnez le fichier protégé et suivez la même procédure.
• La touche OK peut être personnalisée pour être utilisée en tant que raccourci de commande de protection des fichiers. (Voir P.127)

POUR PROTEGER PLUSIEURS FICHIERS

1

Appuyez sur la touche MENU et ouvrez [▶ Lecture] (P.31) pour sélectionner [Protéger].

2

Sélectionnez l'une des options du sous-menu.

Sélectionner fichiers	Permet de sélectionner plusieurs fichiers à protéger. Utilisez <> pour afficher les fichiers et utilisez les touches <> pour afficher ☎ . Répétez la procédure pour chaque fichier à protéger.
Protéger	Protège toutes les images pointées de la carte mémoire. (Voir P.122-124 les informations sur le pointage des images.)
Protéger tout	Protège tous les fichiers de la carte mémoire.

3

Ouvrez la boîte de dialogue en appuyant sur OK ou sur la flèche >

4

Sélectionnez [Oui] en utilisant les flèches <> et appuyez sur OK pour appliquer le réglage.

Si vous souhaitez pas appliquer le réglage, sélectionnez [Non] en utilisant les flèches ◀> et appuyez sur OK.

- Une icône de clé O_ apparaîtra dans toutes les fichiers protégés.

MISE EN GARDE !!

- La commande [Sélectionner fichiers], [Protéger] ou [Ne rien protéger] peut prendre du temps en fonction du nombre de fichiers concernés sur la carte.

REMARQUE

- Pour ôter la protection de plusieurs fichiers, sélectionnez [Ne rien protéger] ou [■ Ne rien protéger] du menu de protection.

POINTAGE DES IMAGES

Protéger Pointer Sélectionner fichiers Rotation Pointer Effacer Pointer tout Diaporama Ne rien pointer DPOF OK MENU Retour

Le pointage des images permet de les repérer pour diverses raisons : identifier les photos préférées, sélectionner les vues retenues pour un diaporama, ou au contraire isoler les images devant être effacées avec l'option "Images pointées" du menu Effacer. (P.118)

REMARQUE

- Les images pointées dans l'appareil gardent ce statut lorsqu'elles sont traitées dans le logiciel SIGMA Photo Pro.

POUR POINTER UNE IMAGE A LA FOIS

1

Affichez l'image à pointer, appuyez sur MENU, ouvrez [▶ Lecture] (P.31) et sélectionnez [Pointer].

2

Sélectionnez [Pointer] depuis le sous-menu.

3

Appuyez sur OK ou sur la flèche >.

Une icône de drapeau apparaît dans l'image indiquant que l'image est pointée.

REMARQUE

• Si la photo sélectionnée est déjà pointée, l'option devient "Ne pas pointer".
• Pour supprimer le pointage d'une image, il suffit de sélectionner l'image pointée et de suivre la procédure ci-dessus.
• La touche OK peut être personnalisée en tant que raccourci de commande pour effectuer le pointage des images. (Voir P.127)

POUR POINTER PLUSIEURS IMAGES

1

Appuyez sur la touche MENU et ouvrez [▶ Lecture] (P.31) pour sélectionner [Pointer].

2

Sélectionnez l'une des options du sous-menu.

Sélectionner fichiers	Permet de sélectionner plusieurs fichiers à pointer. Utilisez <> pour afficher les fichiers et utilisez les touches <> pour afficher ▲. Répétez la procédure pour chaque fichier à pointer.
Pointer tout	Pointe toutes les images contenues dans la carte mémoire.

3

Ouvrez la boîte de dialogue en appuyant sur OK ou sur la flèche >.

4

Sélectionnez [Oui] en utilisant les flèches ◀> et appuyez sur OK pour appliquer le réglage. Si vous souhaitez pas appliquer le réglage, sélectionnez [Non] en utilisant les flèches ◀> et appuyez sur OK.

- Une icône de drapeau apparaît dans toutes les images pointées

MISE EN GARDE !!

- La commande [Sélectionner fichiers], [Pointer tout] ou [Ne rien pointer] peut prendre du temps en fonction du nombre de fichiers concernés sur la carte.

REMARQUE

- Sélectionnez [Ne rien pointer] dans le menu Pointer si vous souhaitez supprimer le pointage de toutes les images contenues dans la carte mémoire.

ORIENTATION DES IMAGES

Protéger Pointer Rotation Sélectionner fichiers Effacer Rotation Diaporama Rotation DPOF OK MENU Retour

Il est possible de faire pivoter les images visualisées.

POUR FAIRE PIVOTER UNE IMAGE

1

Affichez l'image à faire pivoter, appuyez sur MENU, ouvrez [▶ Lecture] (P.31) et sélectionnez [Rotation].

2

Sélectionnez l'une des options du sous-menu.

Rotation	Fait pivoter l'image sélectionnée de 90° vers la droite (dans le sens des aiguilles d'une montre).
Rotation	Fait pivoter l'image sélectionnée de 90° vers la gauche (dans le sens opposé aux aiguilles d'une montre).

MISE EN GARDE !!

- Si [Rotation de l'image] est sur [Inactif] dans [▶ Lecture] (P.31), le menu de rotation n'est pas accessible.

REMARQUE

• Pour faire pivoter une photo de 180 degrés, appliquez deux fois la même rotation.
• Pour revenir à l'orientation initiale, faites pivoter l'image dans le sens inverse.
• La touche OK peut être personnalisée pour être utilisée en tant que raccourci de commande de rotation des images. (Voir P.127)
• Les images réorientées seront affichées dans leur nouvelle disposition lors du traitement par le logiciel SIGMA Photo Pro.

POUR FAIRE PIVOTER PLUSIEURS IMAGES

1

Appuyez sur la touche MENU et ouvrez [▶ Lecture] (P.31) pour sélectionner [Rotation].

2

Sélectionnez [Sélectionner fichiers] depuis le sous-menu.

3

Utilisez ◀ pour afficher le fichier à faire pivoter, et sur ▲ pour faire pivoter de 90 degrés vers la droite, ou sur ▼ pour faire pivoter de 90 degrés vers la gauche. Répétez la procédure pour chaque fichier à faire pivoter.

4

Ouvrez la boîte de dialogue en appuyant sur OK ou sur la flèche >.

5

Sélectionnez [Oui] en utilisant les flèches ◀> et appuyez sur OK pour appliquer le réglage. Si vous souhaitez pas appliquer le réglage, sélectionnez [Non] en utilisant les flèches ◀> et appuyez sur OK.

ALERTE D'EXPOSITION

Il est possible de faire ressortir les zones surexposées en les faisant apparaître en rouge.

Choisissez [Actif] dans [▶ Lecture] (P.31) → [Alerte Expo].

- L'alerte d'exposition ne peut pas être activée en visualisation rapide.

Pour annuler l'alerte d'exposition, choisissez [Inactif] dans [▶ Lecture] (P.31) → [Alerte Expo].

TIP

- Le bouton OK peut être utilisé en raccourci pour l'alerte d'exposition [Actif/ Inactif] (voir P.127).

Il est possible de commander une fonction des paramètres de lecture à partir de la touche OK. Ce raccourci de commande permet d'activer la fonction en appuyant sur la touche OK.

Le raccourci de commande peut être choisi dans [▶ Lecture] (P.31) → [Réglage touche OK].

Fonctions disponibles pour la personnalisation de la touche OK.

Protection	Permet de protéger l'image affichée en appuyant sur la touche OK. Si elle est déjà protégée, la protection est alors retirée.
Pointage	Permet de pointer l'image affichée en appuyant sur la touche OK. Si elle est déjà pointée, le pointage est alors supprimé
Alerte Expo	L'alerte est active ou désactivée à chaque pression sur la touche OK.
Rotation	L'image est tournée de 90 degrés vers la droite à chaque pression sur la touche OK (sens des aiguilles d'une montre).
Rotation	L'image est tournée de 90 degrés vers la gauche à chaque pression sur la touche OK (sens contraire aux aiguilles d'une montre).
Agrandissement (réglage par défaut)	L'affichage est agrandi (10x) ou redevient normal à chaque pression sur le bouton OK.

Pour désactiver un raccourci, sélectionnez [Sans] dans [▶ Lecture] (P.31) → [Réglage touche OK].

Le menu Diaporama du sd Quattro H permet de réaliser un diaporama de toutes les images enregistrées sur la carte mémoire, ou des seules images pointées ou protégées

MENU DIAPORAMA

Montrer tout	Démarre un diaporama automatique de toutes les images contenues dans la carte mémoire.
Montrer images protégées	Démarre un diaporama automatique de toutes les images protégées contenues dans la carte mémoire.
Montrer images pointées	Démarre un diaporama automatique de toutes les images pointées contenues dans la carte mémoire.
Paramétrage Diaporama	Il est possible de définir la durée d'affichage des images et le visionnage en boucle du diaporama.

POUR LANCER UN DIAPORAMA

1

Appuyez sur la touche MENU lors d'une visualisation d'image et ouvrez [▶ Lecture] (P.31) pour sélectionner [Diaporama].

2

Sélectionnez [Montrer tout], [Montrer images protégées] ou [Montrer images pointées] dans le sous-menu.

3

Le diaporama débute en appuyant sur OK ou sur la flèche >.

Appuyez sur ok pour interrompre un diaporama.

MISE EN GARDE !!

- Si vous chosissez [Montrer images pointées] la durée du diaporama peut être longue, en fonction du nombre d'images à visualiser.

Paramétrage Diaporama Rythme 2 sec. > Répétition Non OK MENU Retour

Sélectionnez [Paramétrage Diaporama] dans le menu Diaporama et appuyez sur la touche OK ou > pour afficher les paramètres.

MENU DE PARAMETRAGE DU DIAPORAMA

Rythme	2 sec.5 sec.10 sec.	Règle la durée de projection de chaque image d'un diaporama.
Répétition	Non Oui	Choisit entre la projection en boucle et l'arrêt après la dernière image.

Rythme

Sélectionnez [Rythme] avec les touches ◆ et sélectionnez le nombre de seconds de visualisation avec les touches ◀.

Répétition

Sélectionnez [Répétition] avec les touches ◆ et sélectionnez [Non] ou [Oui] en appuyant sur les touches ◀.

Appuyez sur le bouton OK pour confirmer le paramétrage du diaporama ou sur le bouton MENU pour quitter la fenêtre de confirmation sans changer les paramètres.

Lorsque vous remettez une carte mémoire à un spécialiste du développement, la fonction DPOF permet de définir par avance quelles photos seront imprimées et en combien d'exemplaires. Il en va de même avec une imprimante compatible DPOF.

MISE EN GARDE !!

- La fonction DPOF n'est pas accessible avec les fichiers RAW (X3F).

1

Appuyez sur MENU pour sélectionner [DPOF] dans [▶ Lecture] (P.31) lorsque vous visualisez l'image.

2

Sélectionnez l'option souhaitée en appuyant sur OK ou sur >.

Menu DPOF

Sélectionner fichiers	Choisissez le nombre de copies pour l'image affichée avec les touches ◆. Pour paramétrer plusieurs images, sélectionnez les images à imprimer avec les touches <> et le nombre de copies avec les touches ◆.
Sélection ttes images	Toutes les photos présentes sur la carte seront imprimées. Choisissez la quantité en appuyant sur les touches ◆.
Annuler les sélections	Toutes les sélections précédentes seront annulées.

3

Ouvrez la boîte de dialogue en appuyant sur OK ou sur la flèche >.

4

Sélectionnez [Oui] en utilisant les flèches ◀> et appuyez sur OK pour appliquer le réglage. Si vous souhaitez pas appliquer le réglage, sélectionnez [Non] en utilisant les flèches ◀> et appuyez sur OK.

DEVELOPPEMENT DE DONNEE RAW DANS L'APPAREIL

Il est possible de développer des données brutes RAW depuis l'appareil, et de créer une image au format JPEG.

Écran de réglage de développement RAW

1 2 3 4 5 6 +1.0 WB AWB FINE HIGH 3:2 STD. RGB sRGB 7 8 9 10 Compensation d'exposition OK MENU Annuler Prévisualisation

1	Correction d'exposition (P.88)
2	Balance des blancs (P.70)
3	Qualité d'image (P.78)
4	Taille d'image (P.79)
5	Ratio d'image (P.80)
6	Mode couleur (P.94)
7	Espace colorimétrique (P.101)
8	Intensité de tonalité (P.100)
9	Icône de lancement du développement de l'image
10	Description de l'icône sélectionnée

1

Lors de l'affichage d'une image RAW, appuyez sur le bouton MENU et ouvrez [▶ Lecture] (P.31), puis sélectionnez [Développement RAW].

2

Dans le sous-menu, sélectionnez l'image à développer en format RAW à partir des deux méthodes suivantes ;

Sélectionner fichiers	Affichez l'image à développer en appuyant sur les touches <> (quand 9 photos sont affichées sur l'écran, le bouton <> s'affiche à la place) et confirmez par le bouton OK.● Il est possible d'effectuer la fonction [Sélectionner fichiers] même si une image n'est pas affichée à l'étape 1
Fichier en cours	Affiche l'image sélectionnée à l'étape 1.● Il n'est pas possible de sélectionner [Fichier en cours] si une image JPG est sélectionnée à l'étape 1.

- Après avoir sélectionné l'image, le message [Chargement en cours...] s'affiche jusqu'à l'apparition de l'écran de réglage de développement RAW.

3

Dans l'écran de réglage de développement RAW, appuyez sur les touches ◇◇ pour sélectionner un paramètre et confirmez en appuyant sur le bouton OK.

- Il est possible de régler la Balance des blancs (P.70) et le Mode couleur (P.94). Appuyez sur le bouton : pour afficher la page de réglage. Pour plus d'informations, reportez-vous aux sections concernées dans ce manuel.

4

Lors de la vérification de l'image, utilisez les molettes avant/arrière ou les boutons <> pour changer la valeur de l'ajustement (ou l'option). Ensuite, confirmez en appuyant sur le bouton OK.

5

Répétez l'étape 3 et 4 dans le cas où il y a plusieurs paramètres d'image à régler.

6

Après avoir finalisé le réglage, sélectionnez ↓ (icône de lancement du développement de l'image) et appuyez sur le bouton OK.

7

Sélectionnez [Oui] en utilisant les boutons ◀> et confirmez en appuyant sur le bouton OK. Afin d'arrêter le processus, sélectionnez [Non] en utilisant les touches ◀> et appuyez sur le bouton OK.

• Pour les images JPG développées à partir des données brutes RAW, la marque ↓ apparaît dans l'image.
• Le numéro de fichier de l'image JPEG, développée à partir des données brutes RAW portera le numéro suivant le dernier fichier enregistré dans la carte mémoire.

MISE EN GARDE !!

• Dans le cas où l'espace dans la carte mémoire est insuffisant, un message d'avertissement s'affichera et il ne sera pas possible de développer le fichier RAW.
• Il n'est pas possible de développer des fichiers (.X3i) photographiés en Mode SFD, ni les fichiers DNG.
• Il est recommandé d'utiliser SIGMA Photo Pro pour un ajustement plus détaillé et la retouche d'image.

AUTRES RÉGLAGES

Ce chapitre décrit les réglages de diverses autres fonctions du boîtier.

SYSTEME DE NUMEROTATION DES FICHIERS

Un numéro de fichier allant de 0001 à 9999 est automatiquement attribué à chaque image que vous prenez. Lors de la visualisation, le numéro du fichier correspondant à chaque image s'affiche an bas à droite du moniteur ACL (voir P.111, 114). Le numéro de fichier est inclus dans le nom du fichier image. Ce dernier est constitué de “SDIM” suivi du numéro à quatre chiffres du fichier initial et son extension. Par exemple, l'image numéro 0023 sera stockée dans le fichier SDIM0023.X3F. Toutes les fichiers images du sd Quattro H sont stockés dans le répertoire ###SIGMA du dossier DCIM de la carte mémoire.

• Lorsque [Adobe RGB] est sélectionné dans [Prise de vue] (P.31) → [Espace colorimétrique], le nom de fichier sera constitué de “_SDI” au lieu de “SDIM”.
• La numérotation des fichiers peut être continue ou réinitialisée chaque fois qu'une carte vide est détectée. La numérotation peut être réglée dans [Réglages] (P.31) → [Numérot. Fichier].

OPTIONS DE NUMEROTATION

Continue(réglage par défaut)	La numérotation est continue. Le numéro attribué sur une nouvelle carte vide sera supérieur d'une unité au dernier numéro attribué précédemment. (si la carte contient déjà des photos prises avec le sd Quattro H dont le numéro de fichier est supérieur au dernier numéro attribué, la numérotation partira du numéro le plus élevé augmenté d'une unité)
Réinitial.Auto	Quand une carte mémoire vide est insérée, ou que les images de la carte en place sont effacées, la numérotation repart de 0001. (Si la nouvelle carte comporte des images provenant du sd Quattro H, la numérotation ne sera pas réinitialisée).

MISE EN GARDE !!

- Lorsque le dossier / « Numérot. Fichier » a atteint "999-9999", le message [Numérotation fichier ou dossier impossible.] s'affiche, il ne sera alors plus possible de prendre des photos supplémentaires, et ce, même si la carte possède encore la capacité d'enregistrer plus d'images. Veuillez vérifier « Numérot. Fichier » dans la fenêtre d'affichage. Dans ce cas, remplacez-la par une nouvelle carte.

POUR MODIFIER LE NOM DES FICHIERS

Le nom des fichiers peut être précédés de « SDIM » ou « SDQH ».

Sélectionnez le paramètre dans le menu [Réglages] (P.31) → [Nom de fichier].

SDIM (réglage par défaut)	Le nom du fichier sera « SDIMxxxx.xxx ».
SDQH	Le nom du fichier sera « SDQHxxxx.xxx ».

• Le nombre dans le nom du fichier sera continu même après avoir changé le réglage de SDIM à SDQH ou vice versa.
• Lorsque vous sélectionnez [Adobe RGB] depuis le menu [Prise de vue] (P.31) → [Espace colorimétrique], le nom du fichier sera composé de "_SDI" au lieu de "SDIM" et deviendra "_DQH" au lieu de "SDQH".

INCLUDE LA MENTION DES DROITS D'AUTEUR

Il est possible d'enregistrer l'information du [photographe] et des [Droits d'auteur] dans les données Exif.

- [Photographe] [Droits d'auteur]: il est possible de saisir respectivement jusqu'à 48 caractères codés sur un octet et des symboles.

1

Sélectionnez [Réglages] (P.31) → [Information sur droits d'auteur].

2

Dans l'écran d'information sur droits d'auteur, sélectionnez soit [Photographe] ou [Détenteur des droits d'auteur] et suivez les étapes pour [ENTREZ LES INFORMATIONS] dans la page suivante.

Information sur droits d'auteur Photographe AAAAA Détenteur des droits d'auteur BBBBB Inclure la mention des droits d'auteur Inactif Actif OK MENU Annuler

3

Une fois que l'information pertinente a été saisie, utilisez les flèches ◆ pour atteindre [Inclure la mention des droits d'auteur] et sélectionnez [Actif]. L'information sur droits d'auteur sera ensuite intégrée dans chaque image.

REMARQUE

• Il est possible de vérifier l'information dans l'écran d'information sur droits d'auteur (P.115).
• Il est possible de vérifier l'information intégrée dans la [Fenêtre de Information] avec le logiciel SIGMA Photo Pro et d'autres logiciels compatibles avec les données Exif.

MISE EN GARDE !!

• Assurez-vous que la fonction [Inclure la mention des droits d'auteur] est réglée sur Inactif si l'appareil est utilisé par un autre photographe. Il est recommandé de supprimer les informations dans [Photographe] et [Détenteur des droits d'auteur] dans de tels cas.
• Nous n'assumons aucune responsabilité que ce soit pour les difficultés ou les dommages résultant de l'utilisation de l'information sur droits d'auteur.

ENTREZ LES INFORMATIONS

Écran d'insertion de l'information sur le Photographe et le Détenteur des droits d'auteur.

Photographe A A A A A | A/a #+= FINISH 0 1 2 3 4 5 6 7 8 9 . , - _ / A B C D E F G H I J K L M N O P Q R S T U V W X Y Z SPACE Saisie MENU Annuler S/C Effacer

Zone d'insertion de l'information

Il est possible de déplacer le curseur dans la zone à l'aide des molettes avant et arrière.

Zone du clavier

Déplacez le curseur dans cette zone, en utilisant les flèches ◇.

Sélectionner le caractère désiré dans la zone du clavier, et appuyez sur la touche OK pour le valider.

A/a	Basculer le clavier vers l'alphabet.Lorsque l'alphabet est affiché, il est possible de sélectionner des lettres majuscules et minuscules.
#+=	Basculer le clavier vers les symboles.
SPACE	Insérer un espace de 1 caractère.

2

Sélectionnez FINISH et OK pour finaliser l'information saisie. Ensuite l'écran précédent s'affiche.

- Le bouton MENU annulera les caractères entrés et retournera à l'écran précédent.

Effacement de caractères

En utilisant les molettes avant/arrière, placez le curseur après les lettres que vous souhaitez supprimer et appuyez sur le bouton S/C.

PERSONNALISER L'AFFICHAGE DU MONITEUR COULEUR ACL

La taille des icônes affichées pendant la prise de vue peut être modifiée ou des fonctions utiles peuvent être ajoutées.

1

Pour les réglages d'affichage du moniteur principal, sélectionnez un mode à personnaliser depuis [Réglages] (P.31) → [Réglages Mode |□| Moniteur]. Pour le viseur, sélectionnez un mode à personnaliser depuis [Réglages] (P.31) → [Réglages Mode |□| Viseur].

Personn. 1 Ecran d'information image Standard > Taille de police Normale Quadrillage Inactif Histogramme Inactif Date / Heure Inactif Niveau électrique Inactif OK MENU Retour

2

Sélectionnez [Actif] et appuyez sur >.

3

Sélectionnez les paramètres désirés et appuyez sur >.

REMARQUE

- Un mode d'affichage non désiré peut être caché. Sélectionnez les modes non désiré depuis [Réglage mode |□|] et mettez les sur [Inactif].

Les informations de prise de vue à afficher peuvent être sélectionnées.

	Inactif	Minimum	Standard réglage par défaut
Type de déclenchement	-	-	○
Balance des blancs (Effet de filtre)	-	-	○
Verrouillage d'exposition AEL *1	-	○	○
Mode recadrage DC *1	-	○	○
Taille d'image, Ratio d'image, Qualité d'image	-	-	○
Réglage bracketing / Mode SFD *1	-	○	○
Date + Heure 2*	○	○	○
Bracketing couleur *1	-	○	○
AF priorité visage *1	-	○	○
Mode de mise au point	-	○	○
Mode flash, Valeur de correction d'exposition au flash *1	-	○	○
Niveau électronique *2	○	○	○
Collimateur AF	○	○	○
Histogramme *2	○	○	○
Intensité de tonalité	-	-	○
Mode couleur (Effet de tonalité)	-	-	○
Contraste, Netteté, Saturation *1	-	-	○
Témoin de verrouillage *1	-	○	○
Icone de communication Eye-Fi *1	-	○	○
Intervallomètre *1	-	○	○
Nombre de vues restantes *3	-	○	○
Nombre de vues disponibles dans la mémoire tampon, Vitesse, Valeur d'ouverture, Valeur de correction d'exposition / Indicateur d'exposition, Mode de mesure, Mode d'exposition *3	○	○	○
Mode personnalisé *3	○	○	○
Témoin de mise au point *3	○	○	○
Témoin de batterie *3	-	○	○
Sensibilité ISO *3	-	-	○

- Pour chaque paramètre, les icônes liées aux avertissements sont affichés.

* 1 Affiché uniquement pendant le réglage

* 2 Dépend de la configuration de mode d'affichage

* 3 N'est pas affiché sur le moniteur principal.

Taille de police

La taille de la police des informations de prise de vue peut être modifiée.

Normale	Affichage en taille normale.
Grande	Affichage en grande taille.

Quadrillage

ISO 100 AWB HIGH 3:2 FINE 1168 2016/07/21 15:11 AF S STD. P 1/1000 F5.0 ±0.0 9

Un quadrillage permettant l'aide la composition peut être affiché.

Off	Pas de quadrillage
— 4 (noir)	4 segments avec quadrillage noir
— 9 (noir)	9 segments avec quadrillage noir
— 16 (noir)	16 segments avec quadrillage noir
— 4 (blanc)	4 segments avec quadrillage blanc
— 9 (blanc)	9 segments avec quadrillage blanc
— 16 (blanc)	16 segments avec quadrillage blanc

Histogramme

Un histogramme permettant l'aide la composition peut être affiché.

- Voir P.116 [Histogramme] pour plus d'information sur l'histogramme.

Inactif	Non visible.
Actif	Affiché.

La date et l'heure peuvent être affichées.

Off	Non visible.
Date	Affichage de la date seulement.
Heure	Affichage de l’heure seulement.
Date + Heure	Affichage de la date et de l’heure.

Niveau électronique

Un niveau électronique permettant l'aide la composition peut être affiché.

Inactif	Non visible.
Actif	Affiché.

NIVEAU ELECTRONIQUE

La direction horizontale et verticale de l'appareil sont affichées.

Témoin de verticalité Témoin d'horizontalité ISO 100 AWB HIGH 3:2 FINE 1168 2016/07/21 15:11 STD. P 1/40 F 1.4 ±0.0 9

• Un témoin devient vert lorsque l'appareil est aligné verticalement ou horizontament.
• En prise de vue verticale, seul le témoin de verticalité change de couleur.

MISE EN GARDE !!

• La tolérance du Niveau Electronique est de environ ± 1^ . Plus l'appareil est penché, plus la tolérance est importante, et moins le niveau électronique est précis.
• Lorsque l'appareil est orienté vers le sol, le niveau électronique ne fonctionne pas correctement.

L'inclinaison du niveau électronique est réglable.

1

Sélectionner [Réglages] (P.31) → [Ajuster le niveau].

2

Positionnez l'appareil sur une surface horizontale, et appuyez sur OK. Le nouvel ajustement de niveau est enregistré.

- Pour réinitialiser, appuyez sur le bouton S/C. Une boîte de dialogue de confirmation s'affiche. Utilisez les flèches <> pour sélectionner [Oui] et appuyez sur le bouton OK pour confirmer. Le paramétrage reprend sa valeur de paramétrage d'usine.

PERSONNALISATION DES MOLETTES

Les fonctions ou sens d'utilisation des molettes pour régler l'exposition peuvent être personnalisés.

INTERVERSION DE COMMANDES

Les molettes avant et arrière sont utilisées pour modifier la valeur d'ouverture, la vitesse d'obturation et la correction d'exposition. Il est possible de changer leur fonction respective pour chaque mode d'exposition.

Interversion de commandes Molette avant Molette arrière M Ouverture Vitesse S Vitesse A Ouverture P Décalage Programme OK MENU Annuler S/C Réinitialisation

Le paramétrage se fait depuis [Prise de vue] (P.31) → [Intervention de commandes].

Choisissez le mode d'exposition désiré en appuyant sur les flèches ◇ et changez la fonction en utilisant les flèches ◀. Appuyez sur OK pour appliquer le réglage.

- Pour revenir aux paramètres par défaut, appuyez sur le bouton S/C et appuyez sur OK.

Il est possible d'inverser le sens de rotation de la molette.

Le paramètrage se fait depuis [Prise de vue] (P.31) → [Sens de rotation].

Sens de rotation Ouverture / Vitesse Compensation d'exposition Original > Original OK MENU Retour

Sélectionnez la fonction que vous désirez modifier en utilisant les flèches ◆. Puis sélectionnez [Original] ou [Inversé] et appuyez sur OK pour appliquer le réglage.

Fonction de la molette pour chaque Mode d'exposition.

(quand [Interversion de commandes] est dans l'état de réglage initial)

Ouverture / Vitesse

	Ouverture			Vitesse
Original(réglage par défaut)	Plus ouverte		Plus fermée	Plus lente		Plus rapide
Inversé	Plus fermée		Plus ouverte	Plus rapide		Plus lente

Correction d'exposition

	Valeur de la correction d'exposition
Original(réglage par défaut)		Sur-exposition
Inversé	Sur-exposition	Sous-exposition

QS LOCK ►

Il est possible de personnaliser les éléments à verrouiller avec le bouton de verrouillage.

Sélectionnez le réglage depuis [Réglage] (P.31) → [Opération en mode LOCK]

Appareil en veille	Toute opération est impossible tant que le boîtier est verrouillé.● Lorsque la durée réglée pour Veille Boîtier (P.144) est écoulée alors que le boîtier est verrouillé, il ne se rallumera que si le bouton de verrouillage est déplacé. Dans ce cas, actionnez-le et appuyez à mi-course sur le déclencheur.
Activé	Seuls le déclencheur et le commutateur de sélection du moniteur sont opérationnels. Les autres boutons, touches et le fonctionnement des molettes avant et arrière sont inhibés.
Activé(réglage par défaut)	Seuls le déclencheur, les molettes avant et arrière et le commutateur de sélection du moniteur sont opérationnels. Les autres boutons et touches sont inhibés.
+ Ecran auxiliaire Activé	Les touches situées proches du moniteur secondaire (-, +, ISO, et MODE) sont opérationnelles, tout comme le déclencheur, les molettes avant et arrière et le commutateur de sélection du moniteur. Les autres boutons sont inhibés.

Le sd Quattro H dispose des fonctions de [Moniteur ACL inactif] et de [Veille boîtier] afin de préserver la puissance de la batterie. Le moniteur ACL ou l'appareil s'éteignent automatiquement s'ils n'ont pas été activés durant un temps prédéterminé.

Moniteur ACL inactif

S'il n'est pas utilisé pendant une durée prédéfinie, le rétroéclairage du moniteur ACL va s'éteindre automatiquement. Bien que le moniteur soit éteint, le boîtier reste en fonction et chaque bouton peut être actionné normalement. Il est possible de retourner au mode de prise de vue en appuyant à mi-course sur le déclencheur.

Veille boîtier

S'il n'est pas utilisé pendant une durée prédéfinie, l'appareil va s'éteindre automatiquement. Les touches et boutons ne sont pas utilisables quand le boîtier est en veille. Il est nécessaire d'appuyer à mi-course sur le déclencheur afin de terminer le processus de Veille Boîtier.

La mise en veille se règle dans [Réglages] (P.31) → [Moniteur ACL inactif] et [Veille boîtier].

Moniteur ACL inactif

Inactif	1 min. (réglage par défaut)
10 sec.	5 min.
30 sec.	10 min.

Veille boîtier

Inactif	5 min. (réglage par défaut)
30 sec.	10 min.
1 min.

REMARQUE

• Pour désactiver la mise en veille du moniteur, réglez [Moniteur ACL inactif] sur [Inactif].
• Pour réactiver l'extinction automatique de l'appareil, réglez [Veille boîtier] sur [Inactif].

MISE EN GARDE !!

- Il n'est pas possible de régler [Moniteur ACL inactif] sur une durée plus longue que celle de [Veille boîtier]. Par exemple, si [Moniteur ACL inactif] est réglé sur [5min] et [Veille boîtier] sur [1min], le paramétrage [Moniteur ACL inactif] sera automatiquement changé en [1min].

Le Mode ECO préserve la charge de la batterie en réduisant la luminosité du moniteur ACL et la fréquence d'image lorsque l'appareil n'a pas été utilisé pendant 10 secondes.

Sélectionner [Actif] dans [Réglages] (P.31) → [Mode ECO].

Inactif (réglage par défaut)	Sélection du mode standard.
Actif	Sélection du Mode ECO.

AJUSTEMENT DE LA LUMINOSITE DU MONITEUR

luminosité du moniteur peut être réglée selon la situation.

1

Sélectionnez un moniteur pour modifier le paramètre depuis [Réglages] (P.31) dans [Luminosité ACL].

Luminosité Moniteur principal MAIN	Luminosité Viseur	FINDER
Luminosité Ecran auxiliaire SUB

MAIN Luminosité Moniteur principal AUTO OK MENU Annuler

2

Lorsque le moniteur sélectionné est affiché, ajustez la luminosité en fonction de la situation avec les flèches ◀> et confirmez avec le bouton OK.

- Lorsque AUTO est sélectionné, le moniteur s'ajuste automatiquement à une luminosité appropriée.

REGLAGE SON

Le volume du bip électronique AF et du retardateur est réglable.

Les réglages du son se font dans [Réglages] (P.31) → [Réglage son].

Volume bip AF

Volume son Retardateur

Il est possible de réduire le volume à l'aide de la flèche ◀ et de l'augmenter l'aide de la flèche >. Appuyez sur le bouton OK pour valider.

• Il est possible de régler le volume par incrément entier de 0 à 5.
• Le réglage sur 0 inhibe le son.
• La valeur par défaut est 3.

REGLAGES DE LA POIGNEE D'ALIMENTATION PG-41

Les paramètres liés au fonctionnement de la poignée d'alimentation PG-41 (vendue séparément) et les fonctions attribuées au bouton FUNC sont décrits ici.

REGLAGES DU BOUTON FUNC

Les fonctions attribuées au bouton FUNC peuvent être changées.

Le réglage de bouton FUNC est accessible depuis [Réglages] (P.31) → [Réglages PG-41] → [Param. bouton FUNC].

Compensation d'exposition (P.88)	Mode de mesure (P.85)
Sensibilité ISO (P.76) (réglage par défaut)	Mode de Prise de Vue (P.50)

VERROUILLAGE AUTO EN CADRAGE HORIZONTAL

Lors d'une prise de vue en position horizontale, le déclencheur de la poignée d'alimentation PG-41, d'autres boutons et les molettes avant et arrière peuvent être verrouillés automatiquement pour éviter une interaction indésirable.

Sélectionnez [Actif] [Réglages] (P.31) → [Réglages PG-41] → [Verrouillage Auto en cadrage horizontal].

MISE EN GARDE !!

- Lorsque les images sont prises avec le boîtier tenu incliné latéralement ou vers le haut ou vers le bas, la fonction de verrouillage automatique peut ne pas fonctionner correctement.

Il est possible de restaurer les réglages par défaut de l'appareil.

Ceci se fait à partir du menu [Réglages] (P.31) → [Réinitialisation].

Réinitialisation par défaut de tous les paramètres de [Prise de vue] (onglet bleu).

Réinitialisation Réinitialiser Param. Prise de vue Réinitialiser le boîtier ? Non Oui

Dans le menu [Réinitialisation], sélectionnez [Oui] en appuyant sur les flèches <> et appuyez sur OK.

Pour ne pas réinitialiser les paramètres par défaut, sélectionnez [Non] en appuyant sur les flèches <> et appuyez sur OK.

Si vous souhaitez réinitialiser tous les paramètres de l'appareil, y compris les autres réglages, vous devrez réinitialiser l'appareil aux réglages usine par défaut. Dans le menu [Réinitialisation], appuyez sur pour afficher le message [Réinitialiser le boîtier sur réglage usine?].

Pour réinitialiser l'appareil aux réglages usine par défaut, sélectionnez [Oui] en appuyant sur les flèches ◀> et appuyez sur OK.

Pour annuler la réinitialisation, sélectionnez [Non] en appuyant sur les flèches <> et appuyez sur OK.

CONNEXION À UN ORDINATEUR OU UN TÉLÉVISEUR

CONNEXION À UN ORDINATEUR

En connectant le boîtier à un PC avec le câble USB, il est possible de transférer des images, prendre des vues à distance du boîtier ou modifier des réglages à partir de l'ordinateur.

- Avant de se connecter à l'ordinateur, changez le [Mode USB] du boîtier selon les besoins.

Mémoire de masse(réglage par défaut)	Lors du transfert d’images de la carte vers le boîtier, sélectionnez [Mémoire de masse]. Lorsque le boîtier est connecté à l’ordinateur, il est reconnu comme un disque amovible (périphérique).
Contrôle boîtier	Lorsque vous utilisez le boîtier depuis SIGMA Capture Pro installé sur l’ordinateur, sélectionnez [Contrôle boîtier].

1

Sélectionnez le mode approprié depuis [Régages] (P.31) → [Mode USB] et éteignez votre appareil.

Connectez votre boîtier à un ordinateur avec le câble USB fourni et allumez le boîtier.

- Pour une utilisation de longue durée, il est recommandé d'utiliser l'adaptateur secteur (vendu séparément).

TRANSFERT D'IMAGES VERS UN ORDINATEUR

Il est possible de transférer les images enregistrées sur la carte du boîtier vers un ordinateur.

• Vous pouvez transférer les images avec SIGMA Photo Pro. Veuillez vous reporter à l'aide de SIGMA Photo Pro pour plus de détails sur la méthode de transfert.
• Si le boîtier est reconnu comme un disque amovible (périphérique) de l'ordinateur. Par conséquent, les images peuvent être transférées d'une manière habituelle sans utiliser le logiciel SIGMA Photo Pro.

MISE EN GARDE !!

• Pendant la connection de votre appareil à l'ordinateur, veuillez vous assurer que celui-ci ne soit pas en mode veille. Les données pourraient être perdues ou endommagées.
• N'utilisez que le câble USB fourni avec le boîtier.
• L'obturateur et le moniteur ACL sont désactivés quand le boîtier est relié à un ordinateur avec un câble USB.
• La fonction de veille de l'appareil est inactive lorsque celui-ci est connecté à l'ordinateur.

POUR FAIRE FONCTIONNER LE BOÎTIER DEPUIS VOTRE ORDINATEUR

En utilisant le logiciel de commande du boîtier SIGMA Capture Pro, vous pouvez actionner le boîtier à distance de la manière suivante.

• Il est possible de prendre des photos depuis l'ordinateur.
• Il est possible de transférer immédiatement les images vers un ordinateur après la prise de vues.
• Il est possible de modifier les paramètres de prise de vues du boîtier à partir d'un ordinateur.
• Pour les détails et comment utiliser SIGMA Capture Pro, veuillez consulter l'aide de SIGMA Capture Pro.
• SIGMA Capture Pro peut être téléchargé gratuitement depuis le site suivant : http://www.sigma-global.com

CONNEXION À UN TÉLÉVISEUR

En connectant le boîtier à un téléviseur avec un câble HDMI disponible dans le commerce, les images enregistrées peuvent être visualisées sur l'écran de télévision. De plus, tout en regardant les images affichées sur la télévision, la prise de vue est également possible.

• Préparez un câble HDMI disponible dans le commerce équipé avec une borne HDMI (Type C).
• Les images affichées sur l’écran de télévision sont les mêmes que les images affichées dans le viseur du boîtier. Les icônes affichées sont en corrélation avec le mode défini dans [Réglages] (P.31) → [Réglages Mode |□| Viseur].

1

Eteignez le boîtier et la télévision (OFF).

2

Connectez le câble HDMI au boîtier et à la télévision. Ensuite, allumez le boîtier et la télévision (ON).

SIGMA

Hanoi

- Pour une utilisation de longue durée, il est recommandé d'utiliser l'adaptateur secteur (vendu séparément).

MISE EN GARDE !!

• Quand le signal commute vers la télévision, veuillez vous référer au mode d'emploi de la télévision.
• Sur certains écrans de télévision, une partie de l'image peut ne pas être vue.

ENVIRONNEMENT TECHNIQUE

Cette section présente les accessoires optionnels et explique les caractéristiques de l'appareil.

POIGNEE D'ALIMENTATION PG-41

Cet accessoire augmente l'autonomie du boîtier grâce à ses deux batteries dédiées. En combinaison avec la batterie insérée dans de l'appareil photo, il permet de profiter de jusqu'à 200 % en plus d'autonomie. La poignée d'alimentation incorpore, deux molettes de commande, un bouton AF/AEL et un bouton FUNC pour une facilité d'utilisation exceptionnelle dans les deux positions horizontales et verticales.

FLASH ELECTRONIQUE EF-630 (POUR SIGMA)

Le Flash Electronique optionnel SIGMA EF-630 (pour Sigma) pourvu du système STTL vous permet d'utiliser des fonctionnalités telles que le Flash automatique, le Multi flash et d'autres avec le sd Quattro H.

ADAPTATEUR SECTEUR SAC-7

Il permet de disposer d'une alimentation constante lors de prises de vues en intérieur ou lors du transfert des images. Veuillez vous reporter P.154 pour plus d'information. (Le connecteur DC – CN-31 est inclus avec cet appareil pour connecter l'adaptateur secteur à l'ordinateur).

CABLE DE DECLENCHEMENT CR-31

Ce câble de déclenchement permet de déclencher l'obturateur sans toucher l'appareil en le branchant sur la prise pour câble de déclenchement du boîtier. Elle est très utile lors de la photographie sur pied, ou en vitesse lente. (Longueur du câble : env. 1m).

(Vendue séparément)

Vous pouvez alimenter l'appareil en utilisant l'adaptateur secteur SAC-7 fourni et le connecteur DC (CN-31). Nous vous recommandons ce type d'alimentation lors d'une utilisation prolongée telle que la visualisation de vos photos ou la connexion à un ordinateur.

Connectez le câble secteur AC à l'adaptateur secteur.

Ouvrez le compartiment batterie et ouvrez le cache connecteur DC comme le montre l'illustration.

Ne tirez pas brutalement sur le cache du connecteur DC : il pourrait se détacher

Insérez le connecteur DC comme indiqué jusqu'à son verrouillage.

H340

4

Fermez soigneusement le compartiment batterie en prenant garde de ne pas pincer le connecteur DC.

Connectez la fiche jack de l'adaptateur secteur AC avec celle du connecteur DC.

MISE EN GARDE !

- Veuillez ne pas ouvrir le volet compartiment batterie pendant que le témoin d'acquisition est allumé. Si tel est le cas, l'appareil sera désactivé et les données seront perdues. Cela pourrait aussi causer des dommages à l'appareil ou à la carte mémoire.

- En fin d'utilisation, éteignez l'appareil et déconnectez le câble du secteur.

Après avoir détaché le connecteur de l'appareil, repositionnez le cache du connecteur DC comme le montre l'illustration.

• Le Sigma sd Quattro H possède un filtre de protection contre la poussière situé juste en retrait de la monture du boîtier. Ce protecteur est un instrument de très haute précision et il faut veiller à ne pas le rayer. Utilisez un soufflet pour le dépoussiérer, en évitant d'attacher un pinceau au soufflet, car il pourrait rayer la surface. En outre, n'appuyez pas sur le filtre de protection pour ne pas risquer de l'endommager.
• N'utilisez aucun produit chimique, ni aucun agent nettoyant tels que dissolvants ou benzène pour nettoyer l'appareil ou l'objectif. N'employez qu'un chiffon doux ou un soufflet, que ce soit pour le boîtier ou les optiques. Un tissu microfibre est recommandé pour enlever les traces de doigts.
• Ne lubrifiez pas l'appareil, ni l'objectif.
• Retirez la poussière sur le moniteur couleur de préférence avec un soufflet. Pour enlever des traces de doigts ou une tache, essuyez délicatement la surface avec un chiffon doux. N'appuyez pas trop fort sur l'écran ACL car vous risqueriez de l'abîmer.

• Veillez à enlever la batterie si l'appareil n'est pas utilisé pendant longtemps.
• Pour éviter l'apparition de champignons, rangez l'appareil dans un endroit sec, frais et correctement ventilé, avec un agent desséchant tel qu'un gel de silice. Tenez-le éloigné de tout produit chimique.

A PROPOS DU MONITEUR COULEUR ACL TFT

• Certains cristaux du moniteur couleur ACL peuvent être constamment lumineux ou éteints. Ceci ne constitue pas un défaut ou un mauvais fonctionnement. La qualité des images n'en sera aucunement affectée.
• La réactivité d'un écran à cristaux liquides diminue avec la température. A l'inverse, l'affichage s'assombrit sous une forte chaleur, et se rétablit dès retour à une température normale.

Bien que le sd Quattro H soit pourvu d'un filtre de protection contre la poussière pour éviter son intrusion à l'intérieur de l'appareil, il demeure possible qu'exceptionnellement une impureté se dépose sur le capteur et provoque des points noirs visibles sur les images. Dans ce cas, il peut être nécessaire de nettoyer le capteur.

- Le capteur est extrêmement délicat et peut facilement être endommagé. Nous vous recommandons vivement de prendre contact avec un service après-vente Sigma agréé pour le nettoyage du capteur. Nous vous déconseillons de suivre vous-même la procédure décrite, en particulier si vous n'avez aucune expérience préalable du nettoyage de composants optiques fragiles.

MISE EN GARDE !!

• La capteur est un élément essentiel de votre appareil. Prenez donc toutes les précautions pour ne pas risque de l'endommager.
• N'utilisez pas une bombe d'air comprimé. En effet, du liquide pourrait s'en échapper et endommager le capteur.
• Après avoir nettoyé le capteur, assurez-vous que le filtre protecteur est replacé correctement. S'il ne l'était pas, il pourrait bouger et détériorer le capteur ou l'objectif.
• N'utilisez pas de ventilateur avec pinceau pour nettoyer le capteur d'image. Le pinceau peut endommager le capteur d'image de l'appareil.

ON OFF

Vérifiez que l'interrupteur d'alimentation est réglé sur OFF. Ensuite, retirez l'objectif.

Soulevez le levier du protecteur de poussière à l'aide d'une pince disponible dans le commerce. Retirez le protecteur de poussière en attrapant l'ergot dans sa partie supérieure. (Soyez attentif à ne pas toucher le verre du protecteur.)

Eliminez délicatement la poussière du capteur en utilisant un soufflet.

Vérifiez qu'il n'y a pas de salissure ou de poussière sur le filtre de protection.

Fixez le protecteur à l'onglet du corps du boîtier indiqué par la marque ◀. Poussez ensuite le protecteur vers la marque ● avec un doigt, le protecteur est fixé au corps du boîtier après un cliquetis.

- Si la poussière ou une salissure ne peuvent être ôtées selon la procédure décrite, consultez le service après-vente Sigma agréé. S'il y a des traces de doigts sur le verre du filtre de protection, essuyez-les avec un chiffon doux et propre après avoir d'abord dépoussiéré avec le soufflet.

PROBLEMES D'UTILISATION

Si vous rencontrez un problème ou si les images ne sont pas de bonne qualité, nous vous recommandons de consulter la liste d'anomalies ci-dessous.

Rien ne s'affiche sur le moniteur couleur ACL.

La batterie est vide.

▶ Remplacez la batterie (P.22-25)

Le moniteur est désactivé.

▶ Appuyez sur le bouton |□| pour activer le moniteur. (P.42)

Le boîtier est en mode Affichage desactivé.

▶ Appuyez à mi-course sur le déclencheur ou sur un autre bouton (P.144)

L'obturateur ne déclenche pas.

L'appareil est en train d'enregistrer les données sur la carte.

▶ Attendez que le voyant d'acquisition de la carte cesse de clignoter.

La carte mémoire est pleine.

▶ Insérez une nouvelle carte ou effacez des données inutiles. (P.117-118)

L'autofocus ne fonctionne pas.

Le curseur AF/M de l'objectif est placé sur "M".

▶ Placez le curseur sur “AF” (P.57)

L'objectif n'est pas correctement monté sur le boîtier.

▶ Veuillez vérifier la fixation de l'objectif et le replacer correctement (P.26).

Lorsque [AF-ON par déclencheur] est [Inactif].

▶ Veuillez sélectionner [Actif] dans le paramétrage de [AF-ON par déclencheur] (P.63)

L'objectif utilisé n'est pas compatible avec la mise au point automatique.

▶ Vérifiez sur notre site web que l'objectif est compatible. (P.27).

L'appareil s'éteint tout seul.

La fonction d'extinction automatique est activée

▶ Cette fonction préserve la puissance de la batterie. Si elle est gênante, vous pouvez la désactiver. (P.144)

Impossible de prendre une photo ou d'enregistrer une image

La carte mémoire est pleine

▶ Insérez une nouvelle carte ou effacez des données inutiles (P.117-118)

La batterie est vide.

La carte mémoire est protégée en écriture ("LOCK")

▶ Déplacez le verrou de protection de la carte. (P.12)

Des fichiers images sur la carte sont inexploitables ou illisibles.

▶ S'il y a des données importantes sur la carte, transférez-les sur un ordinateur et formatez la carte. (P.46)

La visualisation des images sur le moniteur couleur est difficile.

L'écran est sale.

▶ Nettoyez-le avec un soufflet ou un chiffon doux (microfibre). (P.156)

Le moniteur ne s'allume plus.

▶ Consultez votre revendeur ou le SAV agréé SIGMA le plus proche.

Les photos sont floues.

L'autofocus ne s'est pas activé lors de la prise de vue

▶ Appuyez à mi-course sur le déclencheur et déclenchez lorsque la zone de mise au point s'affiche en vert. (P.57)

Le curseur AF/M de l'objectif est placé sur "M".

▶ Placez le curseur sur "AF" (P.57)

L'appareil a bougé lors du déclenchement.

▶ Utilisez un flash ou un trépied. (P.104)

Des points blancs ou colorés et des halos apparaissent sur une partie de l'image.

Si l'appareil est placé face à une forte source de lumière, un phénomène de "flare" et des images fantômes apparaissent sur l'image.

Une forte source lumineuse peut provoquer du “flare” ou des images fantômes. La modification du cadrage ou de l'ouverture et l'ajout du pare-soleil permettra de réduire ces lumières parasites.

Vous ne pouvez pas effacer une ou plusieurs images.

L' (les) image(s) est protégée.

▶ Annulez la protection (P.120 - 122)

La carte mémoire est protégée en écriture ("LOCK")

▶ Déplacez le verrou de protection de la carte. (P.12)

La date et l'heure sont incorrectes.

Les données ont été mal introduites ou sont erronées.

▶ Réglez à nouveau la date et l'heure dans le menu Réglages. (P.29)

Apparition d'un code erreur.

[Erreur No.01] :

il n'est pas possible de continuer la prise de vues en raison d'une erreur interne.

▶ Veuillez contacter votre filiale / distributeur SIGMA autorisé le plus proche.

http://www.sigma-global.com/en/about/world-network/

CARACTERISTIQUES TECHNIQUES

Type d'appareil	Appareil photographique à objectifs interchangeables
Objectifs	Objectifs à monture Sigma SA
Monture d'objectif	Baïonnette SA
Angle de champ	Equivalent à 1,3x la longueur focale de l'objectif au format 135mm
Capteur	FOVEON X3 (CMOS)
Taille du capteur	26,7×17,9mm
Photo détecteurs	Pixels effectifs : 38.6MP (T:6200×4152, M:3100×2076, B:3100×2076) Pixels totaux : 44.7MP
Stockage	Cartes SD, SDHC, SDXC
Format d'enregistrement	Exif 2.3, DCF 2.0, DPOF
Formats de fichiers	Compression sans perte de format natif RAW (14bit)(X3F/X3I), DNG (Format RAW non compressé (12bit)) JPEG (Exif 2.3), RAW(X3F)+JPEG
Taille d'image (en pixels)	S-HI(JPEG) : 8768 x 5840, HIGH : 6192 x 4128, LOW : 3088 x 2056, S-LO(JPEG) : 1920 x 1280
Qualité d'image (JPEG)	Fine, Normal, Basic
Balance des blancs	12 types (Auto, Auto(priorité source lumineuse), Lum. du jour, Ombre, Couvert, Incandescent, Fluorescent, Flash, Température de couleur, Personn.1, Personn.2, Personn.3)
Couleur	11 types (Standard, Vif, Neutre, Portrait, Paysage, Cinéma, Coucher de soleil, Vert forêt, Bleu Classique FOV, Jaune Classique FOV, Monochrome)
Sensibilité ISO	100 ISO ~ 6400 ISO (par incrément de 1IL ou 1/3 IL) AUTO: le réglage des limites hautes et basses est possible entre 100 ISO ~ 6400 ISO. Avec un flash, la limite basse est utilisée.
Type d'Auto Focus	Par détection de différence de phase + par détection de contraste
Zones AF	Mode 9 zones de mise au point, Mode de déplacement libre (Il est possible de changer la taille de la zone de mise au point en spot, classique ou large.)
Sensibilité AF	IL -1 ~18 (ISO100 F1.4)
Modes AF	AF spot, AF Continu(avec AF prédictif)
Verrouillage AF	Par pression sur le Bouton de verrouillage AF/AEL ou par pression à mi-course sur le déclencheur
Type de viseur	Viseur Electronique(moniteur couleur ACL : env. 2,360,000 pixels)
Couverture du Viseur	100%
Agrandissement	Env. 0.96x ( -1m^-1 , 50mm F1.4 - )
Dégagement	Env. 21mm ( -1m^-1 ) de la surface finale de l’objectif
Correcteur dioptrique	Env. -4m^-1 ~ +2m^-1
Système de mesure	Mesure évaluative, mesure moyenne pondérée centrale, mesure spot
Plage de sensibilité	IL 1 ~ 17 (avec 50mm F1,4 à 100 ISO)
Système de contrôle de l’exposition	Programme (P), Priorité à la vitesse (S),Priorité à l’ouverture (A), Manuelle (M)
Correction d’exposition	± 5 IL (par incrément de 1/3 IL)
Verrouillage d’exposition	Par pression sur le Bouton de verrouillage AF/AEL ou par pression à mi-course sur le déclencheur
Autobracketing	Nombre de vues: 3 ou 5 (Normal, sous exposé, sur exposée; par 1/3 IL jusque ± 3 IL pour exposition appropriée)
Obturateur	Obturateur à rideaux à défilement vertical contrôlé électroniquement
Vitesses d’obturation	1/4000 ~ 30secPose B (jusqu’à 30sec) (jusqu’à 120sec *Mode Etendu).Synchro. flash au 1/180 sec.
Synchro. Flash externe	Sur griffe (contacts X), Prise Sync.
Déclenchements	Vue par vue, continu, Retardateur (2sec. /10sec.)Intervallomètre
Moniteur couleur ACL	Moniteur couleur TFT 3,0" d’env. 1620000 pixels
Langues	Anglais / Japonais / Allemand / Français / Espagnol /Italien / Chinois simplifié / Chinois traditionnel /Coréen / Russe / Néerlandais / Polonais / Portugais /Danois / Suédois / Norvégien / Finlandais
Interface	USB (USB3.0, micro Type B), HDMI (Type C connecteur HDMI mini-pin), Câble de déclenchement
Alimentation	Batterie Li-ion BP-61,Adaptateur secteur SAC-7 (avec connectuer DC CN-31)(option)
Autonomie	Approximativement 187 vues (+23°c)
Dimensions	147mm (L) × 95.1mm (H) × 90.8mm (P)
Poids	630g (sans batterie et sans carte)

A l'attention des consommateurs des Etats Unis d'Amérique.

Cet appareil a été testé et jugé conforme aux limites fixées pour les appareils numériques de classe B, conformément au chapitre 15 du règlement de la FCC. Ces limites sont déterminées de manière à assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre des ondes radio qui, si le matériel n'est pas utilisé conformément aux instructions, sont susceptibles de causer des interférences nuisibles dans les communications radio. Ces interférences peuvent survenir dans des circonstances particulières. Si le matériel perturbe les réceptions de radio et de télévision perceptibles lors de la mise sous tension, l'utilisateur est invité à chercher à y remédier en suivant les recommandations ci-dessous :

• Réorienter ou déplacer l'antenne de réception.
• Eloigner l'appareil des récepteurs concernés.
• Connecter l'appareil à un autre circuit électrique que celui du récepteur.
• Consulter son revendeur ou un technicien radio/TV expérimenté.

L'utilisation des câbles fournis est nécessaire pour satisfaire aux limites de la classe B, conformément au sous-chapitre B 15 du règlement FCC.

Tout changement ou modification de l'appareil non recommandé dans le mode d'emploi peut annuler la garantie.

A l'attention des consommateurs du Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

This mark shows that the construction of the product is double-insulated. Cette marque indique que la construction du produit a une double isolation.

Le label CE est une marque de conformité aux Directives de l'Union Européenne (UE).
