TERRABOX T2 - Récepteur TV TECHNISAT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur TNT HD
Caractéristiques techniques principales	Supporte les normes DVB-T2, DVB-T, et DVB-C
Alimentation électrique	Alimentation externe 5V/1A
Dimensions approximatives	220 x 150 x 40 mm
Poids	Environ 800 g
Compatibilités	Compatible avec les téléviseurs équipés d'un port HDMI
Fonctions principales	Enregistrement sur USB, lecture multimédia, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques
Informations générales utiles	Vérifier la couverture TNT dans votre région avant l'achat

FOIRE AUX QUESTIONS - TERRABOX T2 TECHNISAT

Comment configurer la TECHNISAT TERRABOX T2 pour la première fois ?

Pour configurer votre TECHNISAT TERRABOX T2, branchez l'appareil à une prise électrique, connectez-le à votre téléviseur via un câble HDMI, puis suivez les instructions à l'écran pour sélectionner votre langue, configurer le réseau et effectuer une recherche des chaînes.

Pourquoi je ne reçois pas de chaînes après la configuration ?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également que la recherche des chaînes a été effectuée correctement. Vous pouvez essayer de refaire la recherche des chaînes dans le menu des paramètres.

Comment mettre à jour le logiciel de la TECHNISAT TERRABOX T2 ?

Pour mettre à jour le logiciel, allez dans le menu des paramètres, sélectionnez 'Mise à jour du système', puis choisissez 'Vérifier les mises à jour'. Assurez-vous que votre appareil est connecté à Internet pour télécharger la dernière version.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont correctement insérées et qu'elles ne sont pas usées. Si le problème persiste, essayez de réinitialiser la télécommande ou de remplacer les piles.

Comment réinitialiser la TECHNISAT TERRABOX T2 aux paramètres d'usine ?

Pour réinitialiser votre appareil, allez dans le menu des paramètres, sélectionnez 'Réglages d'usine' ou 'Réinitialiser', puis suivez les instructions à l'écran. Cela effacera toutes vos configurations personnalisées.

Puis-je utiliser la TECHNISAT TERRABOX T2 avec des services de streaming ?

Oui, la TECHNISAT TERRABOX T2 prend en charge certains services de streaming. Vérifiez dans le menu des applications pour accéder aux options disponibles et connectez-vous à vos comptes de streaming.

Comment résoudre les problèmes de qualité d'image ou de son ?

Vérifiez les connexions HDMI et audio pour vous assurer qu'elles sont bien en place. Essayez de changer les réglages de résolution dans le menu des paramètres. Si le problème persiste, testez un autre câble HDMI ou un autre port sur votre téléviseur.

La TECHNISAT TERRABOX T2 prend-elle en charge la diffusion en direct ?

Oui, la TECHNISAT TERRABOX T2 prend en charge la diffusion en direct pour certaines chaînes et services. Vérifiez les fonctionnalités disponibles dans le menu des chaînes.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une source d'alimentation et que la prise fonctionne. Essayez d'utiliser un autre câble d'alimentation si possible. Si l'appareil ne s'allume toujours pas, contactez le service client.

MODE D'EMPLOI TERRABOX T2 TECHNISAT

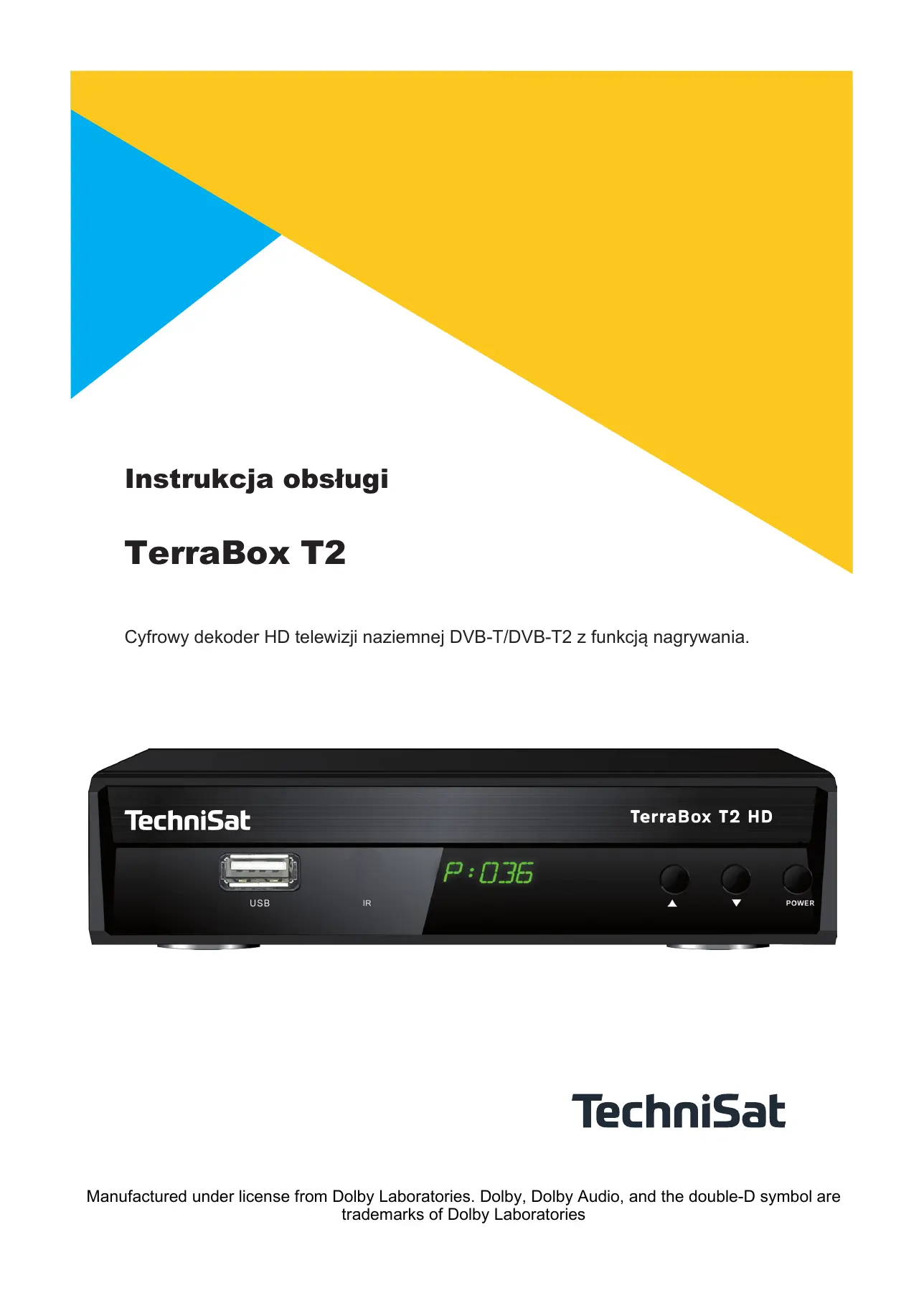

Instrukcja obsługi

TerraBox T2

Cyfrowy dekoder HD telewizji naziemnej DVB-T/DVB-T2 z funkcją nagrywania.

TechniSat TerraBox T2 HD USB IR P:036 ▲ ▼ POWER

TechniSat

Uwagi dotyczące recyklingu

Opakowanie tego urządzenia jest w całości wykonane z materiałów nadających się do ponownego przetworzenia. Prosimy o ich posortowanie i wrzucenie do odpowiednich pojemników na odpady recyklingowe. Po zakończeniu użytkowania tego odbiornika nie można wyrzucać go razem z normalnymi odpadami komunalnymi. Należy go oddać do utylizacji do specjalnego punktu zbiórki zużytych urządzeń elektrycznych i elektronicznych. W lokalnym urzędzie gminy uzyskają Państwo informacje o najbliższych punktach utylizacji odpadów.

1. Wprowadzenie

Bezpieczeństwo

• Przed rozpoczęciem korzystania z urządzenia proszę dokładnie przeczytać instrukcję obsługi.
• Proszę mieć świadomość wszystkich zagrożeń opisanych w instrukcji.
• Proszę postępować zgodnie z instrukcją.
• Proszę nie korzystać z urządzenia jeśli spadło do wody.
• Do czyszczenia proszę używać tylko suchej ściereczki.
• Proszę używać tylko z akcesoriami polecanymi przez producenta.
• Proszę odłączyć zasilanie w przypadku burzy, lub gdy urządzenie długo nie będzie używane.
• Wszystkie naprawy powinny być realizowane przez autoryzowany serwis.
• Należy chronić kabel zasilający przed uszkodzeniem.
• Nie wolno blokować zasłaniać otworów wentylacyjnych urządzenia
• Proszę używać dekodera w klimacie umiarkowanym

Uwaga:

• Proszę na własną rękę nie zdejmować obudowy.
• Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie wystawiać urządzenia na działanie deszczu lub wilgoci.
• Baterii nie należy wystawiać na działanie wysokich temperatur, np światła bezpośredniego słońca, ognia, itp.

2. Zawartość opakowania

Przed rozpoczęciem korzystania z urządzenia proszę sprawdzić zawartość opakowania. Opakowanie powinno zawierać:

• Odbiornik TerraBox T2
• Pilot zdalnego sterowania
• Baterie AAA do pilota zdalnego sterowania
• Instrukcja obsługi

3. Opis urządzenia

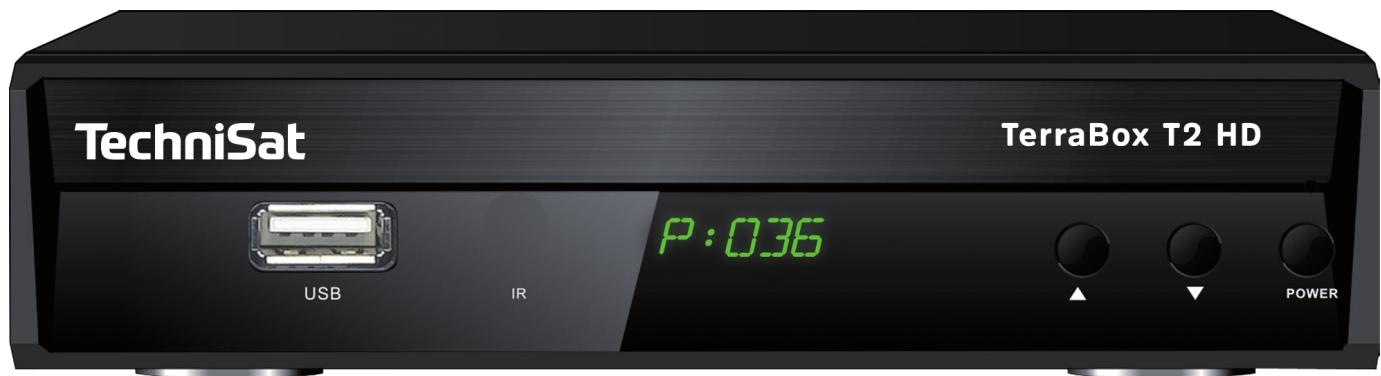

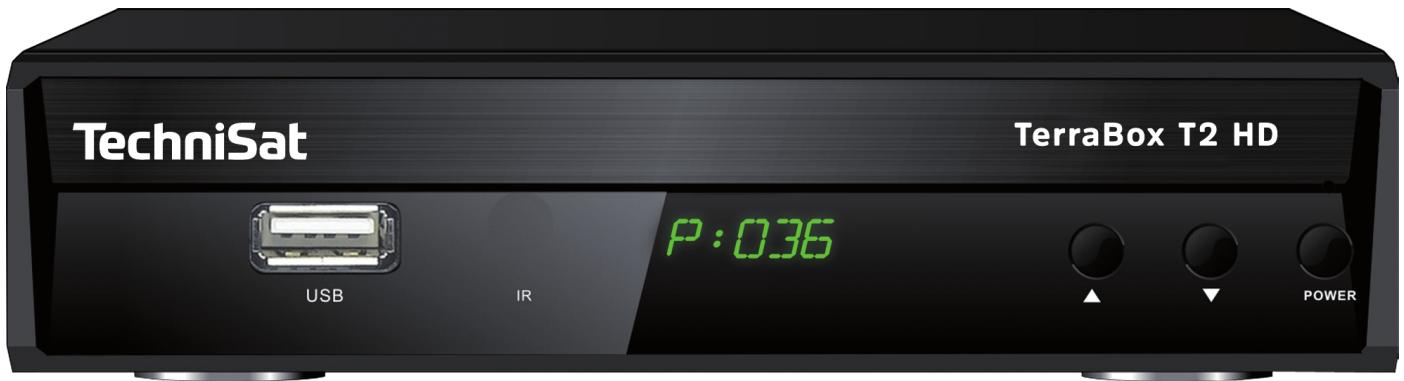

a. Przód urządzenia

TechniSat TerraBox T2 HD USB IR P:036 ▲ ▼ POWER

1. Power: wciśnięcie przycisku powoduje wyłączenie/włączenie dekodera.
2. Dioda Power: gdy świeci się na zielono urządzenie jest włączone, gdy na czerwono wyłączone.
3. Sensor podczerwieni IR: odbiera sygnał z pilota zdalnego sterowania.
4. Zielony wyświetlacz LED: służy do wyświetlania numeru programu oraz pozostałych informacji.

5. USB: port ten służy do zmiany oprogramowania oraz odtwarzania multimediów.

6. CH+ : przycisk odpowiada za zmianę o jeden kanał wyżej.

7. CH - : przycisk odpowiada za zmianę o jeden kanał niżej.

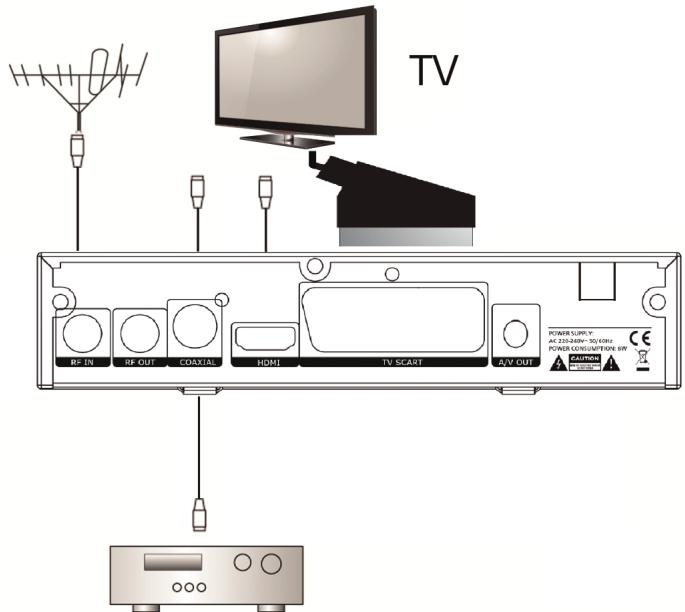

b. Tył urządzenia

TV RF-IN RF OUT COAXIAL HDMI TV SCART A/V OUT POWER SUPPLY: AC 235-240V+ 10V/80Hz POWER-CONJUNCTION/RON R/W CAUTION MUSTAIN CE

1. RF IN: złącze do podłączenia przewodu z sygnałem DVBT/T2.
2. RF LOOP: przelotka sygnału dla pozostałych urządzeń np. TV.
3. Coaxial: Wyjście cyfrowe sygnału audio.
4. HDMI: Wyjście cyfrowe sygnału wideo i audio.
5. Audio-L: Lewy kanał audio.
6. Audio-R: Prawy kanał audio.

7. SCART: Wyjście sygnału analogowego wideo i audio.

8. Pilot zdalnego sterowania


1 2 3 4 5 6 7 8 9 RECALL 0 FAV MENU CH▲ EXIT VOL OK VOL EPG CH▼ TV/R AUDIO TTX INFO SUB ■ II • ◄► ZOOM TIMER TechniSat

Power: włącz/ Standby. Gdy urządzenie znajduje się w standby, przelotka przekazuje nadal sygnał

TV/Radio: przełącza pomiędzy cyfrowymi stacjami telewizyjnymi a radiowymi

MUTE: włącza/wyłącza dźwięk

<0>-<9>: Przyciski numeryczne

FAV: wywołuje listę ulubionych; kolejne wciśnięcie wywołuje kolejną listę ulubionych

REC: uruchamia nagrywanie na USB

RECALL: powraca do poprzednio oglądanego programu

MENU: wywołuje menu, ponowne wciśnięcie zamyka menu

INFO: wyświetla informacje o aktualnie oglądanym programie

EXIT: wyjście z menu, anulowanie ustawienia

CH-/CH+: przyciski zmiany programów

OK: potwierdza wprowadzone zmiany w menu, wyświetla listę programów podczas oglądania programów

VOL-/VOL+: zmniejsza / zwiększa głośność

AUDIO: wywołuje listę dostępnych ścieżek audio

EPG: wywołuje EPG

Czerwony/Zielony/Żółty/Niebieski: nawigacja między stronami w trybie telegazety, specjalne funkcje w menu i EPG

Sub: wyświetla opcje napisów (zależne od programu)

5. Rozwiązywanie problemów

Problem	Potencjalny powód	Możliwe rozwiązanie
Brak obrazu	Brak podłączonego zasilania	Podłacz zasilanie
Dekoder wyświetla informacje „Brak sygnału”	Niepodłączony przewód DVBT lubŻle ustawiona antena	Podłącz przewód z sygnałem DVB-TUstaw poprawnie antenę
Brak dźwięku z głośników	Brak lub nieprawidłowe podłączenie kabla audio lubWciśnięty przycisk MUTE	Proszę podłączyć kabel audio poprawnie lubProszę wcisnąć przycisk MUTE
Tylko dźwięk dostępny, brak obrazu na TV	Rozdzielczość nie obsługiwana przez TV lubNiepoprawne połączenie AV lubProgram jest programem radio-wym	Proszę zmienić rozdzielczość lubSprawdzić połączenie audio / wideo lubProszę wcisnąć przycisk TV/Radio na pilocie
Pilot zdalnego sterowania nie działa	Wyczerpane baterie lubPilot zdalnego sterowania nie jest zwrócony do dekodera lub jest zbyt daleko	Zmień baterie lubUstaw poprawnie pilota zdalnego sterowania, przybliż pilota do dekodera

6. Aktualizacja oprogramowania

Port USB pozwala na aktualizacje oprogramowania. Jeśli pojawi się nowsza wersja oprogramowania to będzie dostępna na stronie internetowej www.technisat.pl w informacji o produkcie - TerraBox T2.

W celu aktualizacji dekodera należy:

1. Skopiować plik aktualizacji na pendrive sformatowanego w systemie plików FAT32
2. Podłączyć pendrive do dekodera.
3. Wywołać menu główne, przejść do ustawień i wybrać opcję Aktualizacja oprogramowania.

Aktualizacja rozpocznie się po kilku sekundach.

UWAGA: Pod żadnym pozorem podczas aktualizacji proszę nie odłączać zasilania oraz pendrive!

7. Specyfikacja techniczna

Tuner

Zakres częstotliwości: VHF (170-230MHz), UHF (470-860MHz)

Poziom wejściowy: -78 \~ - 20 dBm

Szerokość kanału: 7MHz, 8 MHz

Modulacja: QPSK, 16QAM, 32QAM, 64QAM, 256QAM

Video

Dekodowanie: MPEG4 AVC/H.264 HP@L4, MPEG2 [e-mail]

Wspierane rozdzielczości: 480i/480p/576i/576p/720p/1080i/1080p

Złącza: SCART, HDMI

Audio

Dekodowanie: MPEG - 1 (warstwa 1/2/3), WMA, AC3, EAC3

Wyjście audio: Coaxial, L/P (SCART)

USB 2.0

Maksymalna pojemność dysku: 500 GB.

Wspierane multimedia: MP3, WMA, JPEG, BMP, AVI, MKV

Zasilanie

Napięcie zasilania: 220\~240V, 50/60Hz

Maksymalny pobór mocy: <5W

Maksymalny pobór mocy w standby: <0,5W

Wymiary i waga

Waga: 0,5 kg

Wymiary: 135x87x30 mm

8. Kontakt

Zgłoszenia serwisowe TechniSat

tel.: [phone])

e-mail: [e-mail]

Biuro Obsługi Klienta

tel.: [phone])

e-mail: [e-mail]

1) Czynne od poniedziałku do piątku w godzinach: 8:00-16:00

C€

TerraBox T2 posiada znak CE i spełnia wymagane przez UE normy. TechniSat zastrzega sobie prawo do zmian i błędów w druku. Stan 10/2015

TechniSat i Terrabox T2 są zarejestrowanymi znakami towarowymi TechniSat Digital GmbH
