| Type de produit | Écran de projection motorisé tensionné |
| Caractéristiques techniques principales | Écran tensionné pour une surface de projection parfaitement plane |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | Variantes disponibles en différentes tailles (ex. 100", 120", 135") |
| Poids | Varie selon la taille, généralement entre 15 et 30 kg |
| Compatibilités | Compatible avec la plupart des projecteurs du marché |
| Type de batterie | Non applicable (écran motorisé) |
| Tension | 220-240 V |
| Puissance | Consommation électrique faible lors de l'utilisation |
| Fonctions principales | Ouverture et fermeture motorisée, surface de projection tensionnée |
| Entretien et nettoyage | Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, consulter le fabricant pour les réparations |
| Sécurité | Installation recommandée par un professionnel, respecter les normes électriques |
| Informations générales utiles | Vérifier les dimensions de l'espace d'installation avant l'achat |
FOIRE AUX QUESTIONS - TENSIONED COSMOPOLITAN ELECTROL DA-LITE
Questions des utilisateurs sur TENSIONED COSMOPOLITAN ELECTROL DA-LITE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran de projection au format PDF gratuitement ! Retrouvez votre notice TENSIONED COSMOPOLITAN ELECTROL - DA-LITE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TENSIONED COSMOPOLITAN ELECTROL de la marque DA-LITE.

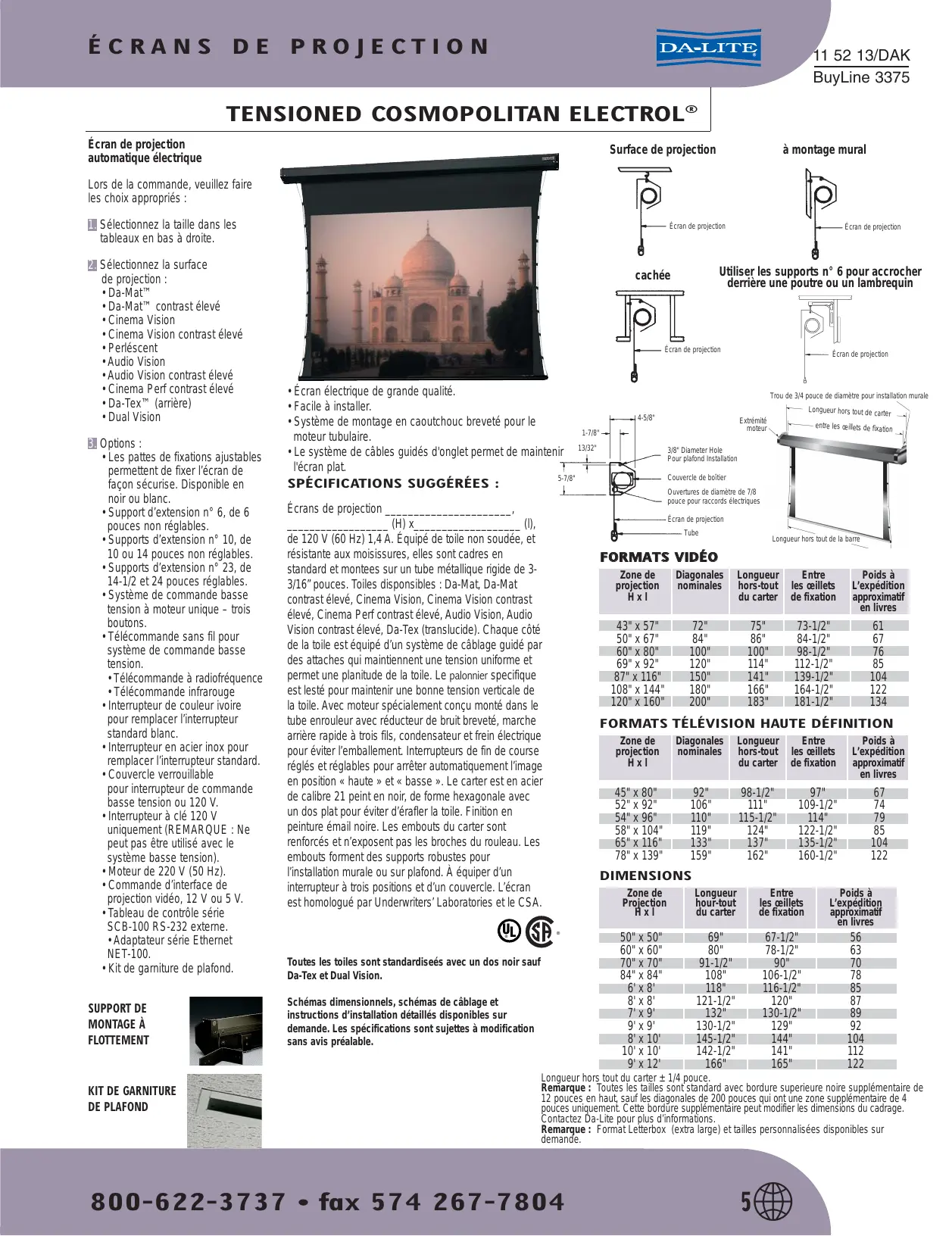

MODE D'EMPLOI TENSIONED COSMOPOLITAN ELECTROL DA-LITE

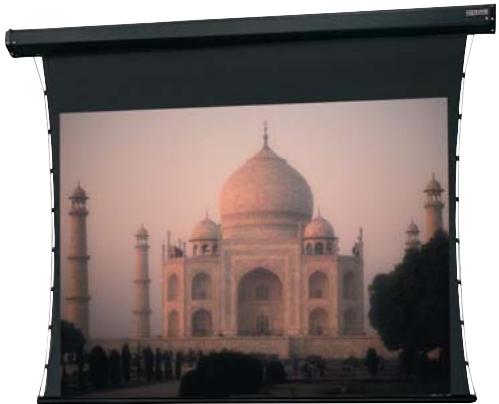

Écran de projection automatique électrique
Lors de la commande, veuillez faire les choix appropriés:
- Sélectionnez l'aille dans les tableaux en bas à droite.
2 Sélectionnez la surface de projection :
- Da-MatTM
- Da-Mat™ contraste élevé
- Cinema Vision
- Cinema Vision contrast élevé Perlescent Audio Vision Audio Vision contrast élevé
- Cinema Perf contrast élevé Da-TexTM (arrière)
- Dual Vision
- Options :
- Les pattes de fixation ajustables permettant de fixer l'écran de façon sécuritaire. Disponible en noir ou blanc.
- Support d'extension n° 6, de 6 pouces non régables. Supports d'extension n° 10, de 10 ou 14 pouces non régables. Supports d'extension n° 23 de 14-1/2 et 24 pouces régibles.
- Système de commande basse tension à moteur unique – trois boutons.
- Télécommande sans fil pour système de commande basse tension.
- Télécommande à radiofréquence
- Télécommande infrarouge
- Interrupteur de couleur ivoire pour remplacer l'interrupteur standard blanc.
- Interrupteur en acier inox pour remplaçer l'interrupteur standard.
- Couvercle verrouillable pour interrupteur de commandeasse tension ou 120 V.
- Interrupteur à clé 120 V un équivalent (REMARQUE: Ne peut pas être utilisé avec le système à tension).
- Moteur de 220 V (50 Hz). Commande d'interface de projection vidéo, 12V ou 5V. Tableau de contrôle série SCB-100 RS-232 externe. Adaptateur série Ethernet NET-100. Kit de garniture de plafond.
SUPPORT DE MONTAGE À FLOTTEMENT
KIT DE GARNITURE DE PLAFOND
- Écran électrique de grande qualité.
- Facile à installer.
- Système de montage en caoutchouc breveté pour le moteur tubulaire.
- Le système de câbles guidés d'onglet permet de maintenir l'écran plat.
Écrans de projection (H) x (L),
de 120 V (60 Hz) 1,4 A. Equipé de toile non soude, et résistante aux moisissures, elles sont cadres en standard et montées sur un tube métallique rigide de 3-3/16" pouces. Toiles disponibles : Da-Mat, Da-Mat contrast élevé, Cinema Vision, Cinema Vision contrast élevé, Cinema Perf contrast élevé, Audio Vision, Audio Vision contrast élevé, Da-Tex (transluicide). Chaque côte de la toile est équipée d'un système de câblage guidé par des attaches qui maintiennent une tension uniforme et permet une planitude de la toile. Le palonnier spécifique est lesté pour maintenir une bonne tension verticale de la toile. Avec moteur spécifique conçu monté dans le tube enrouleur avec réducteur de bruit breveté, marche arrière rapide à trois fils, condensateur et frein électrique pour éviter l'emballement. Interrupteurs de fin de course réglés et réglables pour arrêter automatiquement l'image en position « haute » et « basse ». Le carter est en acier de calibre 21 point en noir, de forme hexagonale avec un dos plat pour éviter d'érafler la toile. Finition en peinture émail noire. Les embouts du carter sont renforcés et n'exposent pas les broches du rouleau. Les embouts forment des supports robustes pour l'installation murale ou sur plafond. Équipé d'un interrupteur à trois positions et d'un couvercle. L'écran est homologué par Underwriters' Laboratories et le CSA.
Toutes les toiles sont standardisées avec un dos noir sauf Da-Tex et Dual Vision.
Schémas dimensionnels, schémas de câblage et instructions d'installation détaillés disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.
Surface de projection
cachee

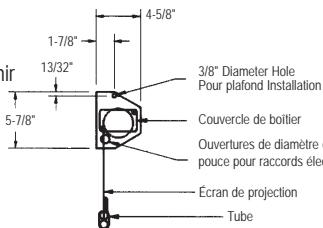

Utiliser les supports n° 6 pour accrocher derrière une poutre ou un tambrequin. Trou de 3/4 pouce de diamètre pour installation murale.
FORMATS VIDEO
| Zone de projection H x I | Diagones nominales | Longueur hors-tout du carter | Entre les øeillets de fixation | Poids à L'expedition approximatif en livres |
| 43" x 57" | 72" | 75" | 73-1/2" | 61 |
| 50" x 67" | 84" | 86" | 84-1/2" | 67 |
| 60" x 80" | 100" | 100" | 98-1/2" | 76 |
| 69" x 92" | 120" | 114" | 112-1/2" | 85 |
| 87" x 116" | 150" | 141" | 139-1/2" | 104 |
| 108" x 144" | 180" | 166" | 164-1/2" | 122 |
| 120" x 160" | 200" | 183" | 181-1/2" | 134 |
FORMATS TÉLÉVISION HAUTE DÉFINITION
| Zone de projection H x I | Diagones nominales | Longueur hors-tout du carter | Entre les øeillets de fixation | Poids à L'expédition approximatif en livres |
| 45" x 80" | 92" | 98-1/2" | 97" | 67 |
| 52" x 92" | 106" | 111" | 109-1/2" | 74 |
| 54" x 96" | 110" | 115-1/2" | 114" | 79 |
| 58" x 104" | 119" | 124" | 122-1/2" | 85 |
| 65" x 116" | 133" | 137" | 135-1/2" | 104 |
| 78" x 139" | 159" | 162" | 160-1/2" | 122 |

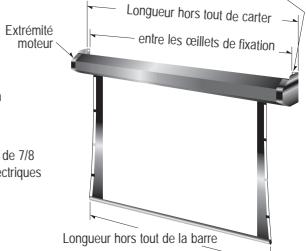

DIMENSIONS
| Zone de Projection H x I | Longueur hour-tout du carter | Entre les oeillets de fixation | Poids à L'expédition approximatif en livres |
| 50" x 50" | 69" | 67-1/2" | 56 |
| 60" x 60" | 80" | 78-1/2" | 63 |
| 70" x 70" | 91-1/2" | 90" | 70 |
| 84" x 84" | 108" | 106-1/2" | 78 |
| 6' x 8' | 118" | 116-1/2" | 85 |
| 8' x 8' | 121-1/2" | 120" | 87 |
| 7' x 9' | 132" | 130-1/2" | 89 |
| 9' x 9' | 130-1/2" | 129" | 92 |
| 8' x 10' | 145-1/2" | 144" | 104 |
| 10' x 10' | 142-1/2" | 141" | 112 |
| 9' x 12' | 166" | 165" | 122 |
Longueur hors tout du carter ± 1/4 pouce. Remarque: Toutes les tailles sont standard avec cordure supérieure noire supplémentaire de 12 pouces en haut, sauf les diagonales de 200 pouces qui ont une zone supplémentaire de 4 pouces uniquement. Cette cordure supplémentaire peut modifier les dimensions du cadrage. Contactez Da-Lite pour plus d'informations. Remarque: Format Letterbox (extra large) et tailles personnalisées disponibles sur demande.
