| Type de produit | Écran de projection électrique à double moteur |
| Marque | DA-LITE |
| Modèle | DUAL MASKING ELECTROL |
| Tension d'alimentation | 120 V (60 Hz), 2,4 A (standard) ; option 220 V (50 Hz) |
| Formats d'image supportés | Letterbox NTSC/HDTV, vidéo NTSC, HDTV |
| Dimensions (exemple Letterbox) | 50 x 92,5 pouces (diagonale 105") à 87 x 161 pouces (diagonale 183") |
| Poids à l'expédition | De 100 à 186 livres selon la taille |
| Longueur hors tout du carter | De 97,5 à 178,5 pouces selon la taille (+ 3 pouces pour supports) |
| Surface de projection | Blanc mat ou Blanc Mat High Contrast (fibre de verre ignifuge et résistante aux moisissures) |
| Système de masquage | Double masquage latéral motorisé pour conversion au format vidéo |
| Mécanisme moteur | Deux moteurs montés dans des rouleaux en métal de 3 pouces de diamètre, avec frein électrique et disjoncteur thermique |
| Arrêt de fin de course | Interrupteurs de fin de course pour arrêt automatique en position haute et basse |
| Contrôle | Interrupteur à trois positions et interrupteur à deux positions avec couvercle |
| Options de commande | Télécommande sans fil, infrarouge, radiofréquence ; système basse tension |
| Zone noire supplémentaire | Option pour abaisser l'image de 13 pouces supplémentaires |
| Tige inférieure | Tige métallique de 3/8 pouce avec embouts en plastique renforcé |
| Boîtier | Châssis en bois avec couche d'apprêt noire |
| Homologation | Underwriters' Laboratories (UL) |
| Entretien | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs |
| Tailles personnalisées | Disponibles sur demande |
FOIRE AUX QUESTIONS - DUAL MASKING ELECTROL DA-LITE
Questions des utilisateurs sur DUAL MASKING ELECTROL DA-LITE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran de projection au format PDF gratuitement ! Retrouvez votre notice DUAL MASKING ELECTROL - DA-LITE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DUAL MASKING ELECTROL de la marque DA-LITE.
MODE D'EMPLOI DUAL MASKING ELECTROL DA-LITE

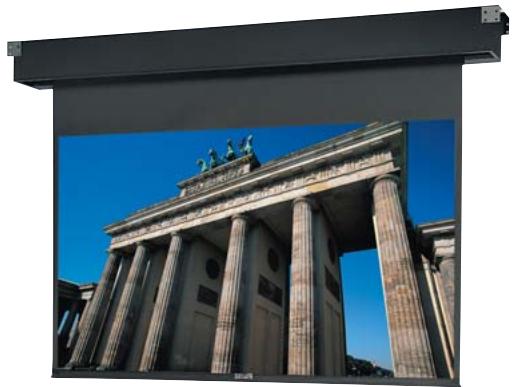

Écran de projection automatique électrique
Lors de la commande, veuillez faire les choix appropriés:
- Sélectionnez l’ailleur dans les tableaux en bas à droite.
2 Sélectionnez la surface de projection :
- Blanc mat
- Blanc Mat High Contrast
3 Options :
Zone noire supplémentaire pour abaisser l'image plus que la normale. Zone supplémentaire totale de 13 pouces y compris la zone de l'image. - Système de commande basse tension à moteur double – trois boutons. - Télécommande sans fil pour système de commande à moteur double. - Télécommande à radiofréquence - Télécommande infrarouge - Moteur de 220 V (50 Hz).
- Écran électrique avec moteur double.
- Projection en format Letterbox à NTSC ou HDTV à NTSC.
Spécifications suggérées :
Écrans de projection, (H) x (I), à fonctionnement électrique de 120 V (60 Hz) 2,4 A. Equipé de deux moteurs spécialement conçus montés dans deux rouleaux, à marche arrêtée rapide à trois fils, lubrifiés à vie, avec disjoncteur thermique automatique, roulements intégrés, condensateur et frein électrique pour éviter l'emballement. Equipé d'interrupteurs de fin de course pour arrêter automatiquement la surface de l'image en position « haute » et « basse ». Les deux rouleaux sont en métal rigide d'un diamètre de 3 pouces. La toile de l'écran est en fibre de verre ignifuge et résistante aux moisissures en Blanc mat ou Blanc Mat contrasté élevé avec cordures de masquage noires standard. Équipé de toile de masquage sur les côtés pour convertir l'écran en format vidéo. Le bas de la toile forme une poche contenant une tige métallique de 3/8 pouce. Les extrémités de la tige sont protégées par des embouts en plastique renforcé. Le bas de chaque toile de masquage forme une poche contenant une barre en acier plate. Le châssis est en bois et revêtu d'une couche d'apprêt noire, prête à recevoir la couche de finition finale. Équipé d'un interrupteur de commande à trois positions et d'un interrupteur de commande à deux positions avec couvercle. L'écran est homologué par Underwriters' Laboratories.
Les toiles Blanc mat et Blanc Mat contrasté élevé sont sans couture dans toutes les tailles.
Schémas dimensionnels, schémas de câblage et instructions d'installation détaillées disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.

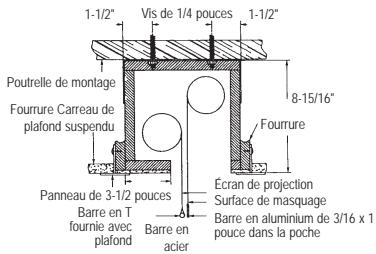

Méthode A
Méthode B

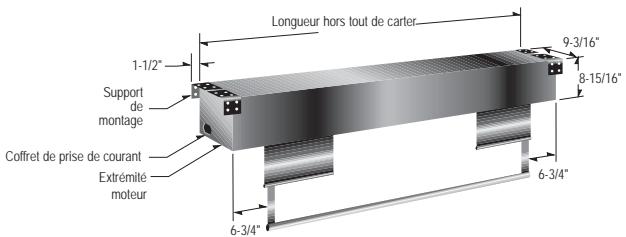

DIMENSIONS FORMAT LETTERBOX À FORMAT VIDÉO
| Letterbox H x I | Diagonales nominales Letterbox | NTSC Video H x I | Diagonales nominales Video | Longueur hors-tout du carter* | Poids à l'expédition approximatif en livres |
| 50" x 92-1/2" | 105" | 50" x 67" | 84" | 110" | 122 |
| 60" x 111" | 126" | 60" x 80" | 100" | 128-1/2" | 145 |
| 69" x 128" | 145" | 69" x 92" | 120" | 145-1/2" | 162 |
| 87" x 161" | 183" | 87" x 116" | 150" | 178-1/2" | 186 |
DIMENSIONS DU FORMAT HDTV AU FORMAT VIDEO
| HDTV H x I | Diagonales nominales HDTV | NTSC Vidéo H x I | Diagonales nominales Vidéo | Longueur hors-tout du carter* | Poids à l'expédition approximatif en livres |
| 45" x 80" | 92" | 45" x 60" | 75" | 97-1/2" | 100 |
| 50" x 89" | 102" | 50" x 67" | 84" | 106-1/2" | 110 |
| 54" x 96" | 110" | 54" x 72" | 90" | 113-1/2" | 118 |
| 60" x 107" | 122" | 60" x 80" | 100" | 124-1/2" | 132 |
| 69" x 123" | 141" | 69" x 92" | 120" | 140-1/2" | 148 |
| 87" x 155" | 177" | 87" x 116" | 150" | 172-1/2" | 170 |
Longueur hors tout du carter ± 1/4 pouce.
*Ajouter 3 pouces à la longueur hors tout du carter pour les supports de montage.
Remarque: Toutes les tailles d'écran indiquées sont les zones de projection. Tailles personnalisées disponibles sur demande.
