PROFESSIONAL ELECTROL - Écran de projection DA-LITE - Notice d'utilisation et mode d'emploi gratuit

Marque	DA-LITE
Modèle	PROFESSIONAL ELECTROL
Type de produit	Écran de projection électrique motorisé
Dimensions disponibles	Jusqu'à 18 pieds de large (tailles personnalisées sur demande)
Surface de projection	Blanc mat ou perlé (ignifuge et anti-moisissures)
Alimentation électrique	120 V c.a., 60 Hz (option 220 V, 50 Hz)
Moteur	Moteur à marche arrêtée rapide, 2,6 A, lubrifié à vie, avec disjoncteur thermique
Contrôle	Commande basse tension à 3 boutons, télécommande sans fil (RF ou IR), interrupteur à clé (120 V)
Boîtier	Bois avec partie supérieure double, apprêt noir prêt à peindre
Rouleau	Métal rigide, diamètre de 3 à 7 pouces selon la taille
Montage	Mur ou plafond (supports métalliques fournis) ; possibilité d'encastrement
Poids (approximatif)	Variable selon la taille (ex. 260 lb pour 9'x12')
Sécurité	Homologué UL ; limiteurs de fin de course réglables ; couvercle verrouillable en option
Entretien et nettoyage	Surface ignifuge et anti-moisissures ; nettoyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Pièces disponibles sur demande ; support technique accessible via notice

FOIRE AUX QUESTIONS - PROFESSIONAL ELECTROL DA-LITE

Quelles sont les dimensions disponibles pour l'écran DA-LITE PROFESSIONAL ELECTROL ?

L'écran est disponible dans de nombreuses tailles, jusqu'à 18 pieds de large. Des formats HDTV, Letterbox et des tailles personnalisées sont également disponibles sur demande. Consultez le tableau des dimensions dans la notice.

Quels types de surface de projection sont proposés ?

Deux surfaces sont disponibles : le Blanc mat et le Perlé. Les deux sont ignifuges et anti-moisissures. Le Blanc mat nécessite une couture horizontale si les deux dimensions dépassent 16 pieds, le Perlé au-delà de 8 pieds.

Comment installer l'écran ?

L'écran peut être monté au mur ou au plafond à l'aide de supports métalliques renforcés fournis. Il peut également être encastré au-dessus du plafond, mais l'accès au moteur et au rouleau doit rester possible. Ne pas sceller l'accès.

Quels types de commande sont disponibles ?

Le système de commande standard est une commande basse tension à trois boutons. En option : télécommande sans fil (RF ou IR), interrupteur à clé (120 V), interrupteur en acier inoxydable, et couvercle verrouillable.

Quelle est l'alimentation électrique requise ?

L'écran fonctionne en standard sur du 120 V c.a., 60 Hz. Un moteur 220 V (50 Hz) est disponible en option. Le moteur consomme 2,6 A.

L'écran est-il homologué pour la sécurité ?

Oui, l'écran est homologué par Underwriter's Laboratories (UL). Il dispose d'un disjoncteur thermique automatique et de limiteurs de fin de course réglables pour éviter tout dommage.

Comment nettoyer la surface de projection ?

La surface est ignifuge et anti-moisissures. Pour le nettoyage, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs.

Quel est le poids de l'écran ?

Le poids varie selon la taille. Par exemple, un écran de 9' x 12' pèse environ 245 lb (111 kg). Consultez le tableau des poids dans la notice pour les autres dimensions.

Peut-on utiliser une télécommande universelle ?

L'écran peut être équipé d'une télécommande sans fil à radiofréquence ou infrarouge en option. Une interface de projection vidéo (12V ou 5V) est également disponible pour une intégration avancée.

Où puis-je trouver des pièces détachées ou obtenir de l'aide ?

Les pièces détachées sont disponibles sur demande. Pour toute assistance, reportez-vous au manuel d'utilisation ou contactez le service client de DA-LITE. Les schémas dimensionnels et de câblage sont fournis sur demande.

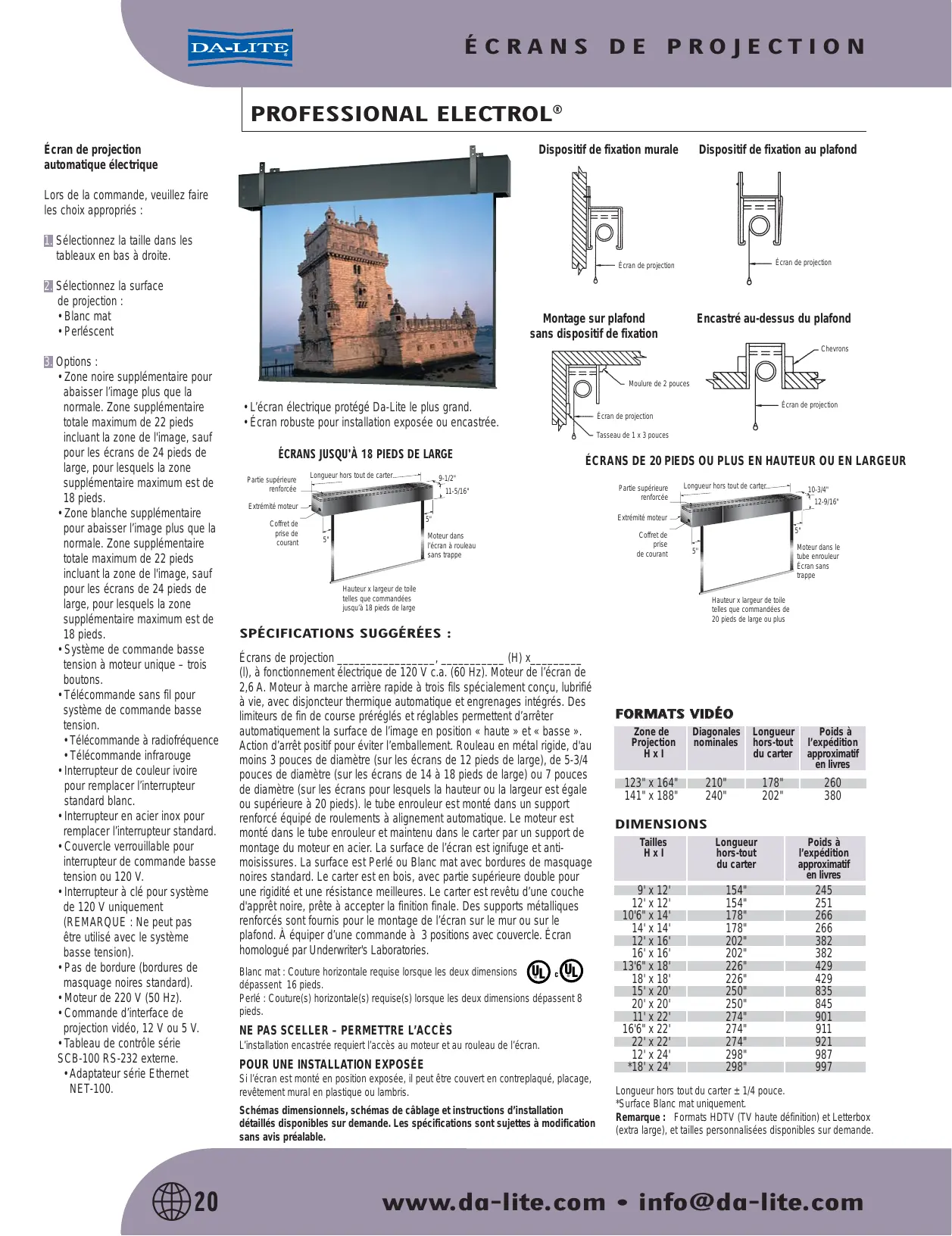

MODE D'EMPLOI PROFESSIONAL ELECTROL DA-LITE

Écran de projection automatique électrique

Lors de la commande, veuillez faire les choix appropriés:

1. Sélectionnez l'aille dans les tableaux en bas à droite.

2. Sélectionnez la surface de projection :

• Blanc mat Perléscents

3 Options :

• Zone noir rans de 24 pieds de large, pour lesquels la zone supplémentaire maximum est de 18 pieds.
• Zone blanche supplémentaire pour abaisser l'image plus que la normale. Zone supplémentaire totale maximum de 22 pieds incluant la zone de l'image, sauf pour les écans de 24 pieds de large, pour lesquels la zone supplémentaire maximum est de 18 pieds.
• Système de commande basse tension à moteur unique – trois boutons.
• Télécommande sans fil pour système de commande basse tension.
• Télécommande à radiofréquence
• Télécommande infrarouge
• Interrupteur de couleur ivoire pour remplacer l'interrupteur standard blanc.
• Interrupteur en acier inox pour remplacer l'interrupteur standard.
• Couvercle verrouillable pour interrupteur de commande basse tension ou 120 V.
• Interrupteur à clé pour système de 120 V uniquement (REMARQUE: Ne peut pas être utilisé avec le système basse tension).
• Pas de cordure (bordures de masquage noires standard).
• Moteur de 220 V (50 Hz). Commande d'interface de projection vidéo, 12V ou 5V. Tableau de contrôle série SCB-100 RS-232 externe. Adaptateur série Ethernet NET-100.

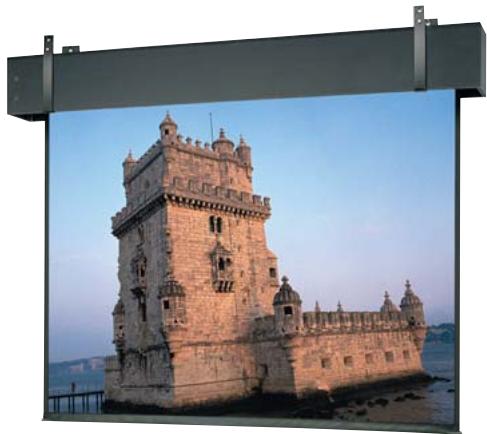

L'écran électrique protégé Da-Lite le plus grand. - Écran robuste pour installation exposée ou encastrée.

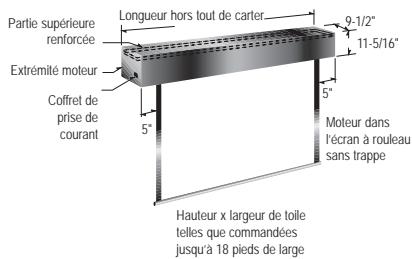

ÉCRANS JUSQU'À 18 PIEDS DE LARGE

Spécifications suggérées :

Écrans de projection, (H) x (I), à fonctionnement électrique de 120 V c. a. (60 Hz). Moteur de l'écran de 2,6 A. Moteur à marche arrêtée rapide à trois fils spécialement conçu, lubrifié à vie, avec disjoncteur thermique automatique et engrenages intégrés. Des limiteurs de fin de course préréglés et réglables permettent d'arrêter automatiquement la surface de l'image en position « haute » et « basse ». Action d'arrêt positif pour éviter l'emballage. Rouleau en métal rigide, d'au moins 3 pouces de diamètre (sur les écrans de 12 pieds de large), de 5-3/4 pouces de diamètre (sur les écrans de 14 à 18 pieds de large) ou 7 pouces de diamètre (sur les écrans pour lesquels la hauteur ou la largeur est égale ou supérieure à 20 pieds). Le tube enrouleur est monté dans un support renforcé équipé de roulements à alignement automatique. Le moteur est monté dans le tube enrouleur et maintenu dans le carter par un support de montage du moteur en acier. La surface de l'écran est ignifuge et anti-moisissures. La surface est Perlé ou Blanc mat avec cordures de masquage noires standard. Le carter est en bois, avec partie supérieure double pour une rigidité et une résistance importantes. Le carter est revêtu d'une couche d'apprêt noir, prête à accepter la finition finale. Des supports métalliques renforcés sont fournis pour le montage de l'écran sur le mur ou sur le plafond. Équipé d'une commande à 3 positions avec couvercle. Écran homologué par Underwriter's Laboratories.

Blanc mat : Coudre horizontalement requise lorsque les deux dimensions dépassent 16 pieds.

cUL

Perlé : Couture(s) horizontale(s) requise(s) lorsque les deux dimensions dépasse(nt) 8 pieds.

NE PAS Sceller - permettre l'acces

L'installation encastrée requiert l'accès au moteur et au rouleau de l'écran.

Pour une installation exposee

Si l'écran est monté en position exposée, il peut être couvert en contreplaqué, placage, revêtement mural en plastique ou lambris.

Schémas dimensionnels, schémas de câblage et instructions d'installation détaillées disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.

Dispositif de fixation murale

Dispositif de fixation au plafond

Montage sur plafond sans dispositif de fixation

Encastré au-dessus du plafond

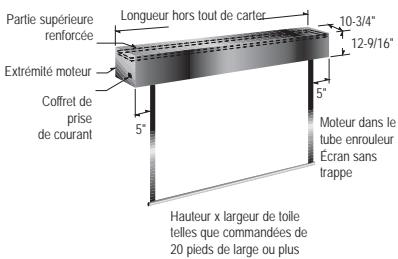

ÉCRANS DE 20 PIEDS OU PLUS EN HAUTEUR OU EN LARGEUR

FORMATSVIDEO

Zone de Projection H x I	Diagones nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
123" x 164"	210"	178"	260
141" x 188"	240"	202"	380

DIMENSIONS

Tailles H x I	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
9' x 12'	154"	245
12' x 12'	154"	251
10'6" x 14'	178"	266
14' x 14'	178"	266
12' x 16'	202"	382
16' x 16'	202"	382
13'6" x 18'	226"	429
18' x 18'	226"	429
15' x 20'	250"	835
20' x 20'	250"	845
11' x 22'	274"	901
16'6" x 22'	274"	911
22' x 22'	274"	921
12' x 24'	298"	987
*18' x 24'	298"	997

Longueur hors tout du carter ± 1/4 pouce.

*Surface Blanche mat uniqueness.

Remarque: Formats HDTV (TV haute définition) et Letterbox (extra large), et tailles personnalisées disponibles sur demande.
