TENSIONED CONTOUR ELECTROL - Écran de projection DA-LITE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Écran de projection motorisé
Caractéristiques techniques principales	Tensionné, contour noir, surface de projection blanche
Alimentation électrique	230V, 50Hz
Dimensions approximatives	Variantes disponibles : 100", 110", 120", 135", 150"
Poids	Variable selon la taille, environ 15-30 kg
Compatibilités	Compatible avec les projecteurs standards et à courte focale
Fonctions principales	Rétraction motorisée, tension uniforme de la surface
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour la maintenance
Sécurité	Installation recommandée par un professionnel, respecter les normes électriques
Informations générales	Idéal pour les présentations professionnelles et les projections à domicile

FOIRE AUX QUESTIONS - TENSIONED CONTOUR ELECTROL DA-LITE

Comment installer le DA-LITE Tensioned Contour Electrol ?

Pour installer le DA-LITE Tensioned Contour Electrol, commencez par fixer le boîtier au plafond à l'aide des supports fournis. Assurez-vous que le boîtier est de niveau. Ensuite, connectez le câble d'alimentation et suivez les instructions du manuel pour le branchement électrique.

Que faire si l'écran ne s'ouvre pas ?

Vérifiez d'abord que l'écran est correctement branché et que l'alimentation est activée. Si l'écran ne s'ouvre toujours pas, essayez de réinitialiser le télécommande ou de vérifier les fusibles de l'appareil.

Comment ajuster la tension de l'écran ?

Pour ajuster la tension de l'écran, consultez le manuel d'utilisation pour localiser les vis de réglage sur les côtés de l'écran. Ajustez-les lentement jusqu'à ce que l'écran soit correctement tendu.

L'écran présente des plis, que faire ?

Les plis peuvent souvent disparaître avec le temps. Si ce n'est pas le cas, vous pouvez essayer de chauffer doucement la surface avec un sèche-cheveux à une distance de 30 cm tout en l'étirant délicatement.

Quel est le poids maximum supporté par le DA-LITE Tensioned Contour Electrol ?

Le DA-LITE Tensioned Contour Electrol est conçu pour supporter un poids maximal de 20 kg.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et humide avec un peu d'eau ou un nettoyant pour écran non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

L'écran ne se rétracte pas complètement, que faire ?

Assurez-vous qu'il n'y a pas d'obstruction à la rétraction de l'écran. Si le problème persiste, vérifiez les connexions électriques et consultez le manuel pour une éventuelle réinitialisation.

Où trouver des pièces de rechange ?

Les pièces de rechange pour le DA-LITE Tensioned Contour Electrol peuvent être commandées directement auprès du fabricant ou de revendeurs agréés. Consultez le site web de DA-LITE pour plus d'informations.

Quelle est la garantie du produit ?

Le DA-LITE Tensioned Contour Electrol est généralement couvert par une garantie de 2 à 5 ans, selon le modèle et le revendeur. Vérifiez les détails de la garantie dans le manuel ou sur le site du fabricant.

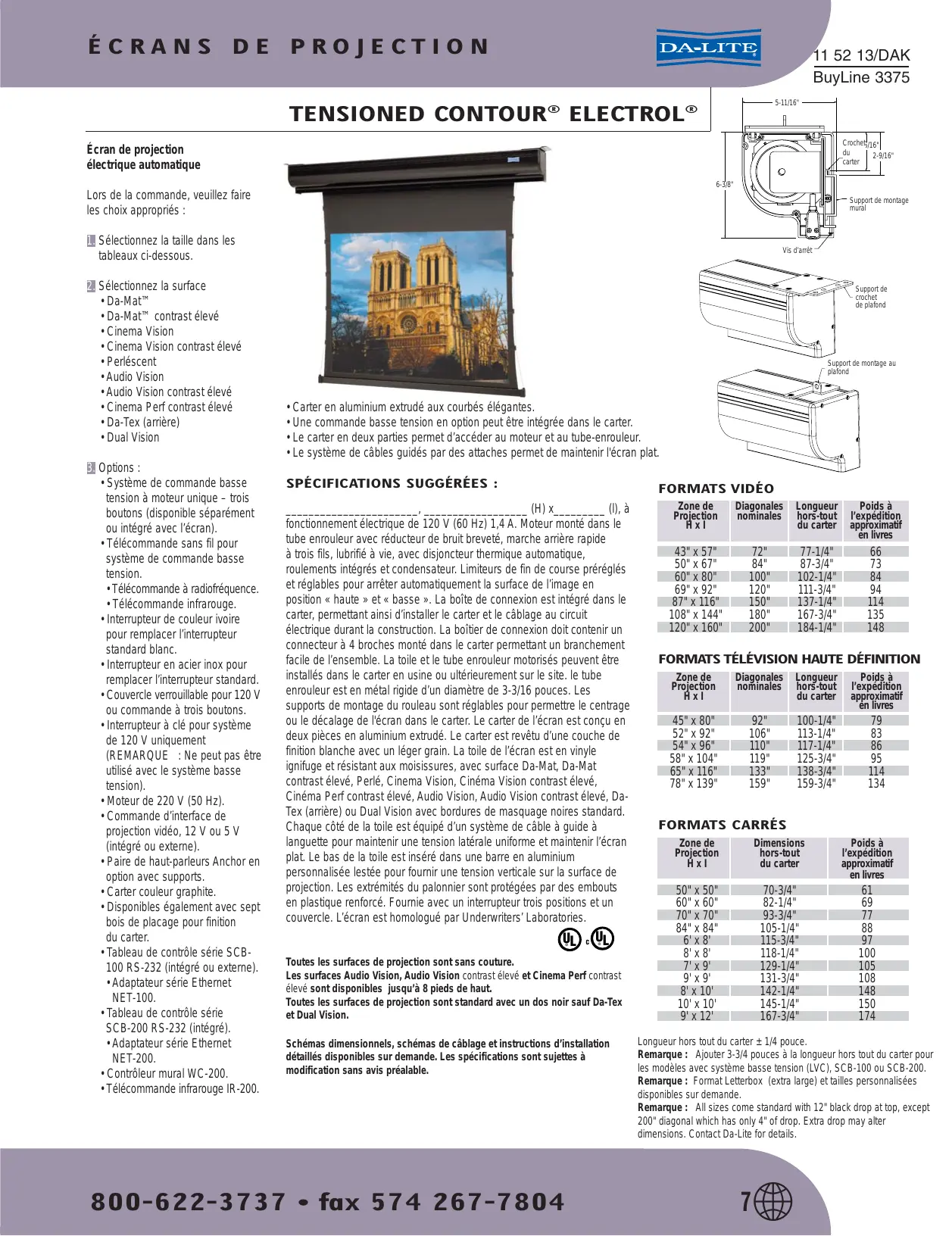

MODE D'EMPLOI TENSIONED CONTOUR ELECTROL DA-LITE

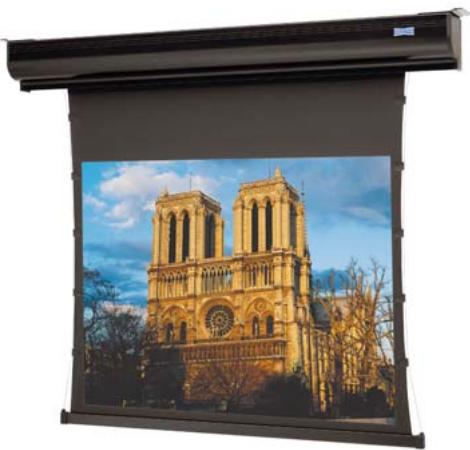

Écran de projection électrique automatique

Lors de la commande, veuillez faire les choix appropriés:

1. Sélectionnez la colline dans les tableaux ci-dessous. 2 Sélectionnez la surface
2. Da-Mat™
3. Da-Mat™ contraste élevé
4. Cinema Vision
5. Cinema Vision contrast élevé Perlescent Audio Vision Audio Vision contrast élevé
6. Cinema Perf contrast élevé Da-Tex (arrière) Dual Vision
7. Options :
8. Système de commande basse tension à moteur unique - trois boutons (disponible séparément ou intégré avec l'écran).
9. Télécommande sans fil pour système de commande basse tension.
10. Télécommande à radiofréquence.
11. Télécommande infrarouge.
12. Interrupteur de couleur ivoire pour remplacer l'interrupteur standard blanc.
13. Interrupteur en acier inox pour remplacer l'interrupteur standard. Couvercle verrouillable pour 120 V ou commande à trois boutons.
14. Interrupteur à clé pour système de 120 V uniquement (REMARQUE : Ne peut pas être utilisé avec le système basse tension).
15. Moteur de 220 V (50 Hz). Commande d'interface de projection vidéo, 12 V ou 5 V (intègre ou externe).
16. Paire de haut-parleurs Anchor en option avec supports. Carter couleur graphite.
17. Disponibles également avec sept bois de placage pour finition du carter. Tableau de contrôle série SCB-100 RS-232 (intègre ou externe). Adaptateur série Ethernet NET-100. Tableau de contrôle série SCB-200 RS-232 (intègre). Adaptateur série Ethernet NET-200.
18. Contrôleur mural WC-200.
19. Télécommande infrarouge IR-200.

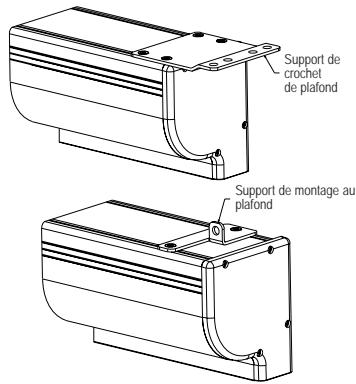

Carter en aluminium extrudé aux courbes élégantes. - Une commande basse tension en option peut être intégrée dans le carter. - Le carter en deux parties permet d'accéder au moteur et au tube-enrouleur. - Le système de câbles guidés par des attaches permet de maintenir l'écran plat.

Specifications suggésées:

fonctionnement électrique de 120 V (60 Hz) 1,4 A. Moteur monté dans le tube enrouleur avec réducteur de bruit breveté, marche arrière rapide à trois fils, lubrifié à vie, avec disjoncteur thermique automatique, roulements intégrés et condensateur. Limites de fin de course préréglés et réglables pour arrêter automatiquement la surface de l'image en position « haute » et « basse ». La boîte de connexion est intégrée dans le carter, permettant ainsi d'installer le carter et le câblage au circuit électrique durant la construction. La boîte de connexion doit contenir un connecteur à 4 broches monté dans le carter permettant un branchement facile de l'ensemble. La toile et le tube enrouleur motorisés peuvent être installés dans le carter en usine ou ultérieurement sur le site. Le tube enrouleur est en métal rigide d'un diamètre de 3-3/16 pouces. Les supports de montage du rouleau sont réglables pour permettre le centrage ou le décalage de l'écran dans le carter. Le carter de l'écran est conçu en deux pièces en aluminium extrudé. Le carter est revêtu d'une couche de finition blanche avec un léger grain. La toile de l'écran est en vinyle ignifuge et résistant aux moisissures, avec surface Da-Mat, Da-Mat contraste élevé, Perlé, Cinema Vision, Cinema Vision contraste élevé, Cinema Perf contraste élevé, Audio Vision, Audio Vision contraste élevé, Da-Tex (arrière) ou Dual Vision avec cordures de masquage noires standard. Chaque côté de la toile est équipé d'un système de câble à guide à longuette pour maintenir une tension latérale uniforme et maintenir l'écran plat. Le bas de la toile est inséré dans une barre en aluminium personnalisée lestée pour fournir une tension verticale sur la surface de projection. Les extrémités du palonnier sont protégées par des embouts en plastique renforcé. Fournie avec un interrupteur trois positions et un couvercle. L'écran est homologué par Underwriters' Laboratories.

Toutes les surfaces de projection sont sans couture.

Les surfaces Audio Vision, Audio Vision contrast élevé et Cinema Perf contrast élevé sont disponibles jusqu'à 8 pieds de haut.

Toutes les surfaces de projection sont standard avec un dos noir sauf Da-Tex et Dual Vision.

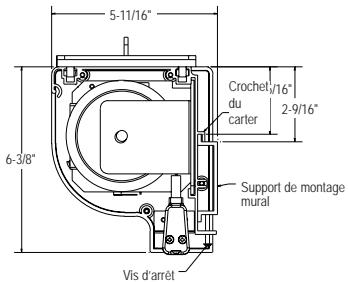

Schémas dimensionnels, schémas de câblage et instructions d'installation détaillées disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.

FORMATSVIDEO

Zone de Projection H x I	Diagonales nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
43" × 57"	72"	77-1/4"	66
50" × 67"	84"	87-3/4"	73
60" × 80"	100"	102-1/4"	84
69" × 92"	120"	111-3/4"	94
87" × 116"	150"	137-1/4"	114
108" × 144"	180"	167-3/4"	135
120" × 160"	200"	184-1/4"	148

FORMATS TÉLÉVISION HAUTE DÉFINITION

Zone de Projection R x I	Diagonales nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
45" x 80"	92"	100-1/4"	79
52" x 92"	106"	113-1/4"	83
54" x 96"	110"	117-1/4"	86
58" x 104"	119"	125-3/4"	95
65" x 116"	133"	138-3/4"	114
78" x 139"	159"	159-3/4"	134

FORMATSCARRÉS

Zone de Projection H x I	Dimensions hors-tout du carter	Poids à l'expédition approximatif en livres
50" x 50"	70-3/4"	61
60" x 60"	82-1/4"	69
70" x 70"	93-3/4"	77
84" x 84"	105-1/4"	88
6' x 8'	115-3/4"	97
8' x 8'	118-1/4"	100
7' x 9'	129-1/4"	105
9' x 9'	131-3/4"	108
8' x 10'	142-1/4"	148
10' x 10'	145-1/4"	150
9' x 12'	167-3/4"	174

Longueur hors tout du carter ± 1/4 pouce.

Remarque: Ajouter 3-3/4 pouces à la longueur hors tout du carter pour

Les modèles avec système à basse tension (LVC), SCB-100 ou SCB-200

Remarque: Format Letterbox (extra large) et tailles personalisées disponibles sur demande.
