MODE D'EMPLOI TOPAZ AM10 CAMBRIDGE
Your music + our passion (Votre musique + notre passion)
Table des matieres
Introduction 18
Consignes de sécurité importantes 19
Garantie limitée 20
Raccordements du panneau arrêté 21
Commandes du panneau avant 22
Télécommande 23
Raccordements 24
Utilisation. 25
Caracteristiques techniques 25
Dépannage 25
Introduction
Nous vous remercions pour l'achat de cet amplificateur Cambridge Audio Topaz AM10. Nous sommes persuadés qu'il vous procurera des années de prendre auditif. Comme tous les produits de Cambridge Audio, l'AM10 obéit à nos trois principes de base : des performances remarquables, une facilité d'emploi et un rapport qualité-prix imbattable.
L'appareil est compatible avec de nombreuses sources externes et le panneau avant est muni d'une entree pour lecteur multimedia portable/MP3 qui peut etre utilisee avec les sorties pour casque ou de niveau de ligne de la plupart des baladeurs.
La télécommande fournie permet de contrôler cet amplificateur, ainsi que les lecteurs CD5 ou CD10 correspondants si nécessaire.
Ce produit, issu de notre nouvelle gamme Topaz, présente également une nouvelle conception de boitier avec un panneau avant renforcé, un assemblage du capot rigide et des pieces conçues avec précision pour le contrôle de la résonnance.
Votre amplificateur ne peut faire preuve de ses qualités que s'il est raccordé à un système de qualité équivalente. Il est primordial de ne pas transiger sur la qualité de vos équipements sources, vos enceintes ou votre câblage. Naturellement, nous recommendons particulièrement les sources et enceintes de la gamme Cambridge Audio, concus dans le même esprit d'excellence que ce produit. Notre revendeur peut également vous fournir des cables d'interconnexion Cambridge Audio d'excellente qualité qui permettront à votre système d'atteindre son veritable potentiel.
Nous vous remercions de prendre le temps de dire ce manuel et vous recommandons de le conserver afin de pouvoir vous y reporter ultérieurement.
maths
Matthew Bramble,
Directeur Technique de Cambridge Audio
et l'équipe de création de l'AM10
Assurez-vous d'enregistrer votre achat!
Rendez-vous sur : www.cambridge-audio.com/sts
Inscrivez-vous pour être informé en avant-première des :
sorties des futurs produits
- mises à jour de logiciels
- nouvelles, événements, offres exclusives et concours !
Ce guide vise à faciliter l'installation et l'utilisation de ce produit. Les informations qu'il content ont été vérifiées soignement avant leur impression. Toutefois, comme Cambridge Audio a pour principe d'améliorer constamment ses produits, les caractéristiques techniques et générales peuvent être modifiées sans préavis.
Ce document comprend des informations exclusives protégées par des droits d'auteur ou de copie. Tous droits réservés. La reproduction sous chaque forme que ce soit et parquelque moyen que ce soit (mécanique, électronique ou autre) d'une partie qualconque de ce manuel sans l'autorisation écrite prétable du fabricant est illégale. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs.
Copyright Cambridge Audio Ltd 2010
Consignes de sécurité importantes
Pour votre propre sécurité, merci de dire attentivement ces instructions importantes sur la sécurité avant de tenter de raccorder cette unité au réseau électrique. Elles vous permettront aussi d'obtenir les autres résultats et de prolonger la durée de vie de l'unité :
- Lire ces instructions.
- Conserverces instructions.
- Prende en compte tous les averissements.
- Suivre l'ensemble des consignes.
- Ne pas utiliser cet appeareil prés de l'eau.
- Nettoyer uniquement avec un chiffon sec.
- Ne pas bloquer les bouches d'aération. Suivre les instructions du fabricant lors de l'installation.
- Ne pas installer près de sources de chaleur comme des radiateurs, des climatiseurs, des cuisinières ou près d'autres apparèils ( comme les amplificateurs) qui produit de la chaleur.
- Ne pas oublier le caractère sécuritaire d'une prise polarisée ou d'une prise de terre. Une prise polarisée possède deux fiches, dont l'une est plus large que l'autre. Une prise de terre dispose de deux fiches et d'une broche de terre. La fiche plus large ou la broche de terre sont fournies à des fins sécuritaires. Si la prise fournie ne correspond pas à votre installation, merci de contacter un électricien pour qu'il puisse replacer votre installation obsoilte.
- Merci de ne pas marcher, ni appuyer sur le cordon d'alimentation, et plus précisé au niveau des prises, des installations d'alimentation et de la sortie de l'alimentation électrique.
- Utiliser uniquement les pieces détaches/accessoires précisés par le fabricant.
- Utiliser uniquement le chariot, le trépied, la console ou la table précisé par le fabricant, ou fourni avec l'appareil. En cas d'utilisation d'un chariot, merci de faire très attention lorsque vous déplacez le chariot/l'appareil afin d'éviter de vous blesser en faisant tomber l'ensemble.
- Débrancher l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.
- Confier tous les travaux de maintenance à du personnel spécialisé et qualifié. Des réparations sont nécessaires lorsque l'appareil a été endommagé : en cas de dégats sur le cordon d'alimentation ou sur la prise, si du liquide ou un objet est tombé sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.
AVERTISSEMENT
- Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'unité à la pluie ou à des sources humides.
- N'exposez pas les batteries (batteries ou kit batterie instalé(es)) à des températures élevées, causées par exemple par la lumière du soleil, le feu ou d'autres sources similaires.
L'appareil est une construction de classe 1 et doit être raccordé à la prise électrique par le biais d'une prise de terre.
Il doit être installé de manière à pouvoir être retire du réseau électrique depuis la prise de terre (ou par le biais d'un connecteur adapté situé sur la partie arrrière de l'unité). Si la prise de courant est utilisée en tant que dispositifit de déconnexion, ce dernier doit alors rester aisément accessible. Utiliser uniquement les cordons d'alimentation fournis avec l'appareil.
Veillez à ce que la ventilation soit suffisante. Nous vous recommendons de ne pas placer l'appareil dans un espace clos; si vous souhaitez placer l'appareil sur une étagère, utilisez la tablette du haut pour permettre une ventilation maximale. Ne placer aucun object au-dessus de l'appareil. Ne pasposer l'appareil sur un tapis, ni sur une surface lisse, et ne pas boucher les orifices d'aération, ni les grilles de sortie. Ne pas recouvrir les grilles d'aération avec des objets tels que des journaux, des nappes, des rideaux, etc.
L'appareil ne doit pas etre utilise pres de I'eau, ni etre exposé à une source d'écoulement ou a des élaboussures ou a tout autre type de liquides. Aucun objet rempli d'eau, comme des vases, ne doit etre placé sur I'appareil.
CAUTION
Risk of electric
shock. Do not open.
AVIS
Risque de chic
electrique,
Ne pas ouvrir.
ACHTUNG
Vorm öffnen
Levoyant lumineux avec le symbole en forme d'arc situé dans un triangle équilatéral a pour but d'avertir l'utilisteur de la présence de 'courant dangereux' non isolé au sein du produit, et ce dernier pourrait être suffisament fort pour provoquer une décharge électrique sur des personnes.
Le point d'exclamation situé dans le triangle équilatéral a pour but d'avertir l'utilisateur de la présence d'instructions importantes relatives aux opérations de maintenance et au fonctionnement dans le manuel de cet apparéil.
Symbole DEEE
La poubelle sur roues est le symbole de l'Union Européenne pour le recyclage séparé des apparéils électriques et électroniques. Ce produit contient des équipements électriques et électroniques qui peuvent être réutilisés, recyclées ou recupérés, et ils ne doivent donc pas été mis au
rebut dans votre poubelle habituelle qui ne fait pas l'objet du tri sèctif. Merci de returner l'unité ou de contacter le revendeur autorisé qui vous a fourni ce produit pour Obtirer davantage d'informations.
Marque CE
Ce produit est conforme aux directives européennes relatives à la basse tension (2006/95/EC), à la compatibilité electromagnétique (2004/108/EC) et à l'écoconception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsque l'appareil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de Cambridge Audio devraient être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.
Marque C-Tick
Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l'autorité de communication australienne.
Ce produit est conforme aux normes en vigueur en Russie en matière de sécurité électronique.
Normes FCC
IMPORTANT : LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES AUDIOVISuelles OU RADIO ENGENDREES PAR DES MODIFICATIONS NON AUTORISEES, EFFECTUEES SUR CET APPAREIL. DE TELS CHANGESMENTS POURRAIENT ANNULER L'AUTORISATION D'UTILISATION QU'A L'UTILISATEUR.
Cet équipement a été créé et testé pour être conforme aux limites des appareils numériques de classe B, conformément à la partie 15 des régles FCC. Ces limites ont été définies pour fournir une protection raisonnable contre les interférences
dangereuses au sein d'une installation résidentielle. Ce équipement génére, utilise et peut émettre des radiations de fréquence radio, s'il n'est pas installé, ni utilisé conformément aux instructions, et cela peut engendrer des interférences dangereuses pour les communications radio. Toutfois, il est impossible de garantir qu'aucune interférence ne sera produit au sein d'une installation spécifique.
Si cet apparéil génére des interférences qui génent la réception des émissions télévisuelles ou radio, ce qui peut être remarqué en activer ou en désactivant l' apparéil, nous invitons l'utilisateur à essayer de corriger ces interférences en suivant l'une des mesures suivantes:
- réorienter ou déplacer l'antenne de réception
- augmenter la distance qui sépare l'équipement du récepteur
- raccorder l'appareil à une prise d'un circuit différent de celui auquel le récepteur est relié
- consulter le revendeur ou un technician TV/radio experimenté pour obtenir de l'aide.
Aération
IMPORTANT - L'unité risque de chauffer lors de l'utilisation. Ne déposez aucun object sur l'unité. Ne pas placer l'équipment dans une piece entière fermée ou dans un casier ne disposant pas d'une aération suffisante.
Vérifier qu'aucun petit objet ne peut passer à travers des grilles d'aération. Si cela se produit, etéindre immédiatement l'appareil, le débrancher de la prise électrique et contacter votre revendeur pour obtenir de l'aide et des conseils.
Emplacement
Choisir avec précaution une endroit pour installer votre équipement. Eviter de le placer directement face aux rayons du soleil ou pres d'une source de chaleur. Aucune source de feu telle que des bougies allumées doit être placée sur l'appareil. Eviter également toutes les sources qui pourrait occasionner des vibrations, de la poussière, de la fraîcheur ou de l'humidité. L'appareil peut être utilisé à des températures moyennes.
L'unité doit obligatoirement être installée sur une surface stable et de niveau. Ne pas placer l'équipement dans une piece entière fermée ou dans un casier. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un enfart ou un adulte, sans outilier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.
En raison des champsmagnétiques répartis,aucune platine,ni aucun téléviseur CRT ne doit être positionné prés de l'appareil pour éviter de possibles interférences.
Les composants audio et électroniques peuvent être utilisés environ une semaine entière (s'ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants d'être installés correctement, et les propriétés sonores s'améliorent avec le temps.
Sources d'alimentation
L'appareil doit être uniquement utilisé avec le type de source électrique indiquée sur l'étiquette. Si vous n'étés pas certain du type d'alimentation disponible chez vous, veuilleriez contacter votre revendeur ou la Compagnie d'électricité de votre région.
Éteindre l'appareil au niveau du panneau avant. Si vous n'avoce pas l'intention d'utiliser cet apparéil pendant une longue période, il vous suffit de le débrancher de la prise électrique.
Surcharge
Eviter de surcharger les installations électriques murales, ou les rallonges, car cela pourrait provoquer un risque d'incendie ou de décharge électrique. Les installations en courant continu surchargeées, les rallonges, les cables d'alimentation abimés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie.
S'assurer que chaque cable est correctement inséré. Pour éviter des renflements ou des bruits de fond, ne pas mélanger les interconnections avec le cordon d'alimentation ou les cables du haut-parleur.
Nettoyer
Pour nettoyer l'unité, passer un chiffon non pelucheurs et sec. Ne pas utiliser de produits liquides nettoyants compensant de l'alcool, de l'ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou pres de l'unité.
Mise au rebut des piles
Les batteries sont susceptibles deContainir des substances nocives pour l'environnement. Veuliliez jeter vos batteries déchargees de façon responsable et conformement à la reglementation locale en matière d'environnement/de recyclage electronique.
Haut-parleurs
Avant d'effectuer les liaisons avec les haut-parleurs, s'assurer que le courant est coupé et utiliser uniquement les interconnections prévues à cet effet.
Réparations
Ces unités ne peuvent pas être réparées par l'utilisateur, ne pas essayer de réparer, de défaire, ou même d'assembler l'unité si un problème survient. Une décharge électrique importante pourrait alors avoir lieu si cette mesure de précaution n'est pas respectée. En cas de problème ou de panne, merci de contacter votre revendeur.
Garantie limitée
Cambridge Audio garantit ce produit contre tout défaut de matériel et de main-d'oeuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut decide de réparer ou de replacer (à sa propre dés RICTION) ce produit ou toute piece defecqueuse de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à tousjours conserver la preuve d'achat de cet apparéil.
Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio agréé chez qui vous avez achété ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.
Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être représentée pour tout recours à la garantie.
Cette garantie est annulée si (a) le numero de série d'usine a eté modifié ou supprimé de ce produit ou (b) ce produit n'a pas eté acheté auprès d'un revendeur Cambridge Audio agreé. Pour confirmation que le numero de série n'a pas eté modifié ou que ce produit a eté acheté auprès d'un revendeur Cambridge Audio agreé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.
Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage propre ou abusif, à la néligence, à un usage commercial ou à une modification d'une partiequelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opéree ou tentée par une personnequelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS".
LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT DE LA RIPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÉTRÉ COMMERCIALISE ET À ÉTRÉ UTILISÉ DANS UNE APPLICATIONPARTICULIERE.
Certain pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicées. Par consécutif, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique, autres d'autres droits qui varient d'État à État ou de pays à pays.
Pour toutes réparations, pendant ou après la garantie, veuillez contacter votre revendeur.
Raccordements du panneau arrière
① Entres audio
Ces entrées convenient à tout équipement source de niveau de ligne, par exemple les sorties audio des lecteurs CD, des lecteurs BD/DVD, etc.
② Entrée phono
Cette entrée dispose d'une cellule phono intégrée. On peut utiliser des platines tourne-disque compatibles avec des cartouches phono de type MM (aimant mobile) ou MC (bobine mobile) à rendement élevé (sortie entre 2 et 6 mV et impédance de charge entre 30 et 50 K). Les types MC (à bobine mobile) à faible rendement (< à 1 mV et généralement une impédance de charge entre 10 et 1000 ohms) ne peuvent pas être directement connectés et nécessiteront un transformateur ou un préamplificateur équivalent. Veuillez contacter votre revendeur pour en savoir plus.
Remarque : les bornes de « terre » sur la platine tourne-disque et sur l'AM10 doivent être connectées (si possible) avec un fil de masse pour obtenir une lecture avec un bruit/bourdonnement le plus faible possible.
③ Sortie Enregistrement (Rec Out)
Raccordez à l'entrée d'enregistrement d'un magnétophone à cassettes, l'entrée d'un enregistrateur de CD, etc.
④ Bornes pour enceintes
Connectez les cables de votre enceinte gauche aux bornes positive et négative de gauche, et les cables de votre enceinte droite aux bornes positive et négative de droite. Dans tous les cas, la borne rouge est la sortie positive et la borne noire, la sortie négative.
Veillez à ce qu'aucun brin isolé ne puisse court-circuiter les sorties des enceintes. Veillez à ce que les bornes des enceintes seront suffisamment serrées pour assurer un bon raccordement électrique. Si les bornes à vis ne sont pas assez serrées, la qualité sonore peut être affectée.
⑤ Bouton de seLECTION de la tension
Aux fins de maintenance uniquement.
(6) Prise d'alimentation secteur CA
Une fois tous les raccordements réalisés, branchez le cable d'alimentation CA sur une prise de courant et mettez l'appareil en marche.

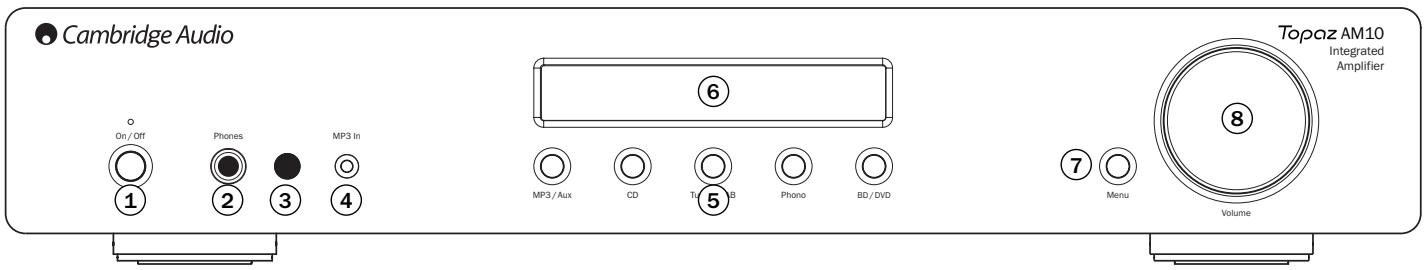

Commandes du panneau avant
① Marche/arrêt (On/Off)
Met en marche (on) ou eteint (off) l'appareil.
② Prise casque (Phones)
Permet le branchement d'un casque d'écoute stéreo avec une fiche « jack » de 6,5 mm. Il est conseilé d'utiliser un casque d'écoute dont l'impédance est comprise entre 32 et 600 ohms.
Remarque: le branchement d'un casque d'écoute coupera automatiquement le son des sorties des enceintes.
③ Capterur infrarouge
Reçoit les commandes IR depuis la télécommande fournie. Il est indispensable qu'il n'y ait aucun obstacle entre la télécommande et le capteur.
(4) Prise d'entrée MP3 (MP3 In)
Cette entree de source vous permit de raccorder un baladeur audio, tel qu'un lecteur MP3, directement sur le panneau avant de l'appareil a I'aide d'une prise stereo de 3,5 mm. Cette entree est automatiquement selectionnee des que vous y branchez une fiche, bien qu'il reste toujours possible de selectionner d'autres entrées. Le bouton MP3/AUX sur le panneau avant de l'appareil vous permit de selectionner cette entree lorsqu'une prise stereo est connectee.
Remarque :
- si vous connectez une source à l'entrée MP3 du panneau avant, l'entrée Aux sera désactivée. Enlevez simplement la prise du panneau avant pour réactiver automatiquement l'entrée Aux.
- De même, puisque le niveau de sortie des lecteurs MP3 tend à être platôt faible, l'AM10 ajoute 10 dB au réglage actuel du volume si (et seulement si) l'entrée MP3 est sélectionnée.
⑤ Touches de sélection de la source (MP3/Aux, CD, Tuner/DAB, Phono, BD/DVD)
Appuyez sur la touche correspondante pour selectionner la source d'entrée désirée.
⑥ Afficheur
Utilisé pour afficher des informations telles que la source d'entrée selectionnée, le volume et les niveaux de tonalité/balance.
Remarque : à l'etat neuf, l'afficheur sera recouvert d'un film protecteur. Retirez-le pour avoir un affichage clair.
⑦ Bouton Menu
Appuyez sur ce bouton une fois pour sélectionner l'option Bass (basses). Appuyez une deuxième fois sur ce bouton pour sélectionner l'option Treble (aigus) et une troisième fois pour sélectionner l'option Balance. Lorsque vous sélectionnez l'une de ces options, utilisez le contrôle du volume pour ajuster le niveau. Si vous n'appuyez sur chaque bouton pendant un moment, la source s'affichera et le contrôle du volume servira de nouveau à régler le niveau du volume.
⑧ Contrôle du volume
Utilisé pour augmenter ou diminuer le niveau du son des sorties de l'appareil. Permet de contrôle le niveau du volume des enceintes et du casque. Cette molette n'agit pas sur le niveau de la sortie « Rec Out » (Enregistrement). Le contrôle du volume modifiera également le niveau des basses, des aiguis et de la balance dans les options du menu.

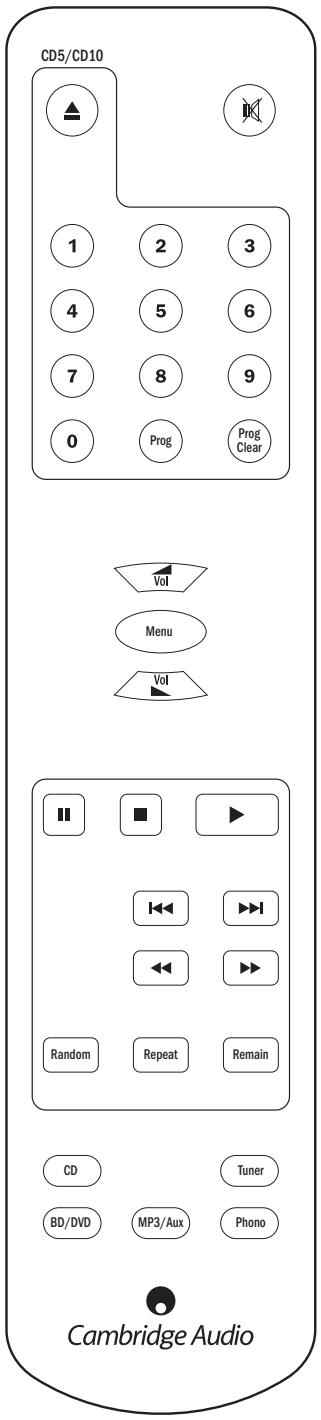

Télécommande
Le Topaz AM10 est fourni avec une télécommande permettant de le piloter. De plus, les boutons associés à des icones de couleur bleue peuvent contrêter un lecteur Topaz CD5 ou CD10 correspondant.
Utilisez toujours des piles alcalines.
CD5/CD10 (icones de couleur bleue)
Pour contrôler les lecteurs Topaz CD5 ou CD10 uniquement. Plus en savoir plus, reportez-vous au manuel de l'utilisateur des lecteurs Topaz CD5 et CD10.
Silence
Coupe le son de l'appareil. Appuyez de nouveau pour rétablier le son.
Vol Volume
Augmente ou diminue le volume de l'appareil. Également utilisé pour modifier les réglages des basses, des aiguis et de la balance lorsqu'ils sont scélectionnés.
Menu
Permet de naviguer entre les options Bass (basses), Treble (aigus) et Balance. Utilisez les boutons de réglage du volume pour modifier le niveau de l'option sélectionnée.
Touches de sélection de la source (CD, Tuner, BD/DVD, MP3/Aux, Phono)
Appuyez sur la touche correspondante pour selectionner la source audio désirée.
Raccordements
Enceintes
Vérifiez l'impédance de vos enceintes. Lorsque vous utilisez une paire d'enceintes, vous pouvez utiliser des modèles dont l'impédance est comprise entre 4 et 8 ohms.
Les bornes des enceintes indiquées en rouge sont positives (+), et celles en noir sont négatives (-). Assurez-vous de respecter la polarité correcte à chaque connecteur d'enceinte, sinon le son peutvenir faible et « fuzzy » (peu net) avec peu de basses.
Utilisation des raccordements de fils nus
Préparez les cordons des haut-parleurs en vue d'effectuer le raccordement en retardant environ 10mm (3/8^ ) ou moins de la gaine extérieure. Plus de 10mm pourrait provoquer un court-circuit. Entrelacez fermement les fils de façon à ne pas laisser d'extrémités libres. Dévissez la borne d'enceinte, insérez le cable d'enceinte, resserrez la borne et fixez le cable.
Remarque : tous les raccordements sont réalisés à l'aide de cables standard pour enceintes.

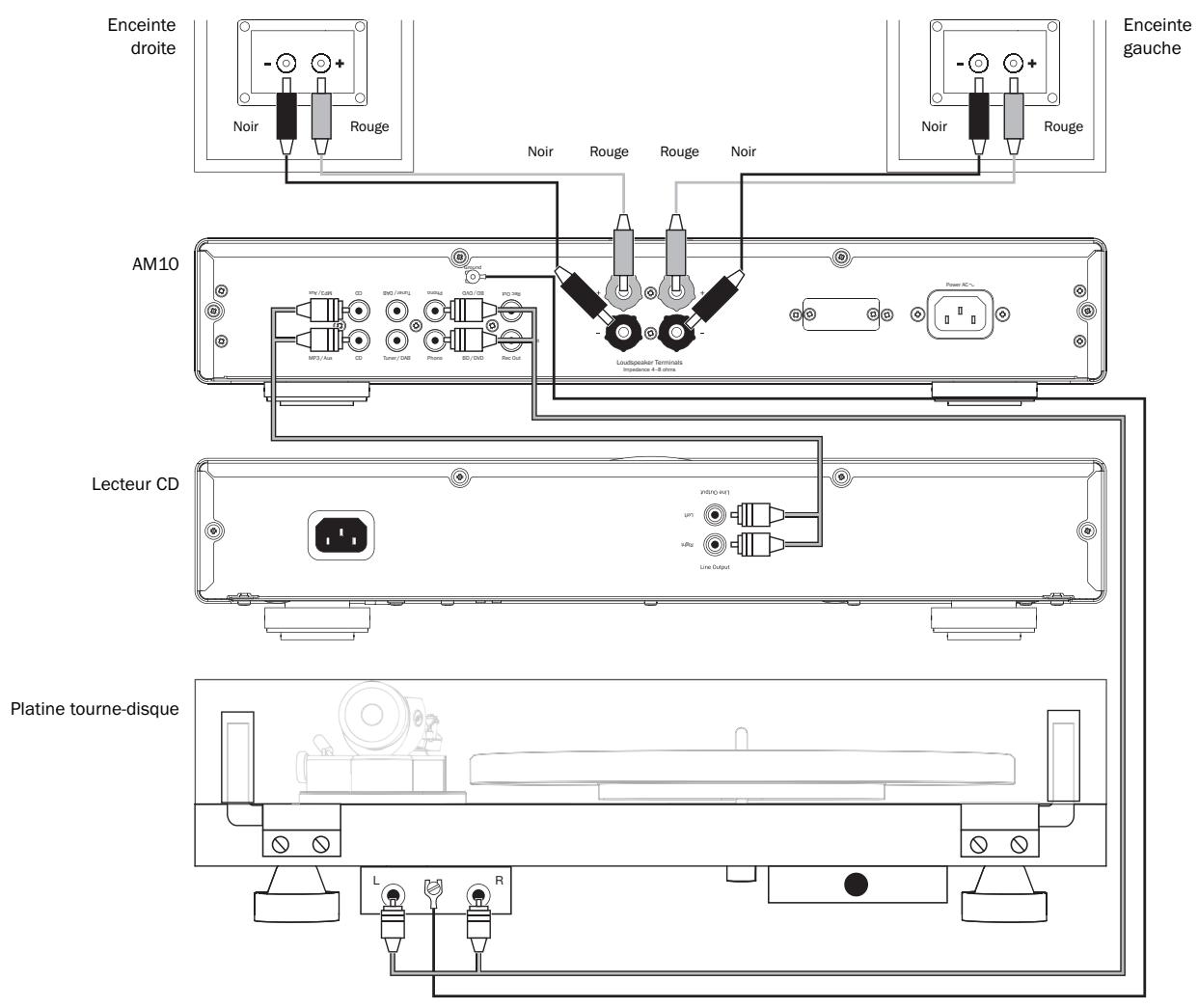

Raccordement de base
Le schéma ci-dessous présente le raccordement de base de l'appareil à un lecteur CD, une platine tourne-disque et une paire d'enceintes.
Utilisation
Après avoir effectué un raccordement à votre apparéil, mettez le Topaz AM10 en marche en appuyant sur le bouton Marche/Arrêt (On/Off) du panneau avant.
Configuration de la source
Appuyez sur le bouton Source correspondant à la source de votre choix sur le panneau avant. Vous pouvez également utiliser le bouton approprié sur la télécommande.
Réglage du volume
Utilisez les touches d'augmentation/de diminution du volume de la télécommande ou la molette de contrôle du volume sur le panneau avant de votre système pour modifier le niveau du volume. Le niveau nouvellement sélectionné sera brièvement indiqué sur l'afficheur.
0 dB étant le niveau du volume le plus élevé, le volume est affiché en dB négatif (-).
Un chiffre négatif de plus en plus grand indique que vous réduisez le volume.
$$ v v L - 5 0 d m $$
Réglage des paramètres audio
Vous pouvez ajuster le niveau des basses, des aigus et de la balance comme suit :
- Pour acceder au menu audio : appuyez sur le bouton Menu sur le panneau avant ou la télécommande.
$$ \begin{array}{c c} \text {I I I 5 5} & \text {O} \ \hline \end{array} $$
- Faites défilier les réglages disponibles en appuyant sur le bouton Menu. Les réglages disponibles sont dans l'ordre Bass (basses), Treble (aigus) et Balance.
- Lorsque vous souhaitez ajuster le niveau des basses, des aigus ou de la balance, il vous suffit de tourner la molette de contrôle du volume ou d'utiliser les boutons de contrôle du volume de la télécommande.
$$ \text {I I 4 5 5} + \text {I 4} $$
- Pour quitter ce mode, patientez cinq secondes jusqu'à ce que l'appareil revienne au mode normal.
\section*{Caracteristiques techniques}
Sortie d'alimentation 35 watts (dans 8
Distorsion harmonique < 0,01% à 1kHz, 80% de la valeur nominale totale (THD) (non pondérée) < 0,15% 20Hz - 20kHz, 80% de la valeur nominale
Réponse en fréquence (-3 dB) 5 Hz - 50 kHz
Rapport S/B (ref 1W) >82 dB (non pondéré)
Impedances d'entrée 47k ohms
Facteur d'amortissement >50 de I'amplificateur de puissance
Consummation max. d'énergie 260 W
Commandes basses/aigus Dégradé, survoltage/coupure minimale +/- 10 dB à 100 Hz et 10 kHz
Dimensions 76 × 430 × 340 ~mm (3 x 16,9 x 13,4 pouces)
Poids 5,6kg (12,3 lb)
Dépannage
Il n'y a pas de courant
Assurez-vous que le cordon d'alimentation est correctement raccordé.
Assurez-vous que la fiche est entièrement insérée dans la prise murale et qu'il y a du courant.
Vérifiez le fusible dans la fiche d'alimentation ou l'adaptateur le cas échéant.
Vérifiez que l'alimentation est en position « On » (marche) à l'avant de l'appareil.
Il n'y a pas de son
Vérifiez que laonne entree est selectionnee.
Vérifiez que les enceintes sont correctement branchées.
Vérifiez que l'appareil n'est pas en mode silence.
Le son subit des distorsions
Vérifiez les branchements des enceintes.
Un bourdonnement vient de l'enceinte
Assurez-vous que tous les cables de connexion sont bien fixés, en particulier les connexions terre/écran de protection pour platines tournédisque.
Des bruits de fond et interférences indésirables sont perceptibles
Écartez l'appareil d'autres équipements électriques susceptibles de provoquer des interférences.
Assurez-vous que tous les cables de connexion sont bien fixés, en particulier les connexions terre/écran de protection pour platines tournédisque.
La télécommande ne fonctionne pas
Vérifiez que les piles ne sont pas périmées.
Assurez-vous que rien ne bloque le capteur de la télécommande.
Au cas où les solutions ci-dessus ne remédieraient pas à votre problème, consultez notre section FAQ (questions gratuites) sur notre site web : www.cambridge-audio.com/sts/faqs
Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.
