Intitulé	Description
Type de produit	Chauffe-eau électrique
Capacité	15 litres
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Hauteur : 44 cm, Largeur : 38 cm, Profondeur : 38 cm
Poids	12 kg
Puissance	1500 W
Fonctions principales	Chauffage rapide de l'eau, protection contre la surchauffe
Matériau de la cuve	Acier émaillé
Entretien et nettoyage	Vérifier régulièrement le groupe de sécurité, détartrage recommandé tous les 2 ans
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facile
Sécurité	Protection anti-corrosion, sécurité thermique, soupape de sécurité intégrée
Compatibilités	Compatible avec les installations domestiques standard
Garantie	2 ans

FOIRE AUX QUESTIONS - ANDRIS RS ARISTON

Pourquoi mon chauffe-eau Ariston Andris RS ne chauffe-t-il pas l'eau ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur est en position 'ON'. Assurez-vous également que le thermostat est réglé à une température adéquate.

Comment régler la température de mon Ariston Andris RS ?

Utilisez le bouton de réglage de la température situé sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Mon chauffe-eau fuit, que dois-je faire ?

Vérifiez les raccords et les joints pour détecter d'éventuelles fuites. Si le problème persiste, il est conseillé de contacter un professionnel pour une inspection approfondie.

Quelle est la capacité du chauffe-eau Ariston Andris RS ?

L'Ariston Andris RS est disponible en différentes capacités, généralement de 30 à 100 litres. Veuillez vérifier le modèle spécifique pour connaître sa capacité exacte.

Comment entretenir mon chauffe-eau Ariston Andris RS ?

Il est recommandé de nettoyer le réservoir tous les ans et de vérifier les anodes pour prévenir la corrosion. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si l'appareil affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. En cas de doute, contactez le service client d'Ariston.

Puis-je installer le chauffe-eau Ariston Andris RS moi-même ?

Bien que l'installation puisse être effectuée par un bricoleur expérimenté, il est fortement recommandé de faire appel à un professionnel pour garantir la sécurité et le bon fonctionnement de l'appareil.

Quel est le temps de chauffe moyen de l'Ariston Andris RS ?

Le temps de chauffe dépend de la capacité du réservoir et de la température de l'eau d'entrée, mais il est généralement compris entre 30 minutes et 1 heure.

MODE D'EMPLOI ANDRIS RS ARISTON

Instructions techniques pour l'installation et la manutention Installatie en gebruiksaanwijzingen

Nos you remercions d'avoir choisi cet appeareil et vous souhaionts la bienvenue dans la famille sans cette grandissante des utilisateurs satisfaits de nos produits dans le monde entier.

Nous sommes certains que vous en obtiennent une satisfaction maximum. Nous vous conseillons de dire attentionnement cette notice d'utilisation et de la conserver pour pouvoir vous y reporter facilement.

Ce livre est à conserver durant toute la durée de vie de l'appareil.

Manuel en Francais page 4.

Geachte klant,

Le fabricant se réserve le droit d'apporter à ses produits les améliorations qu'il jugera nécessaire.

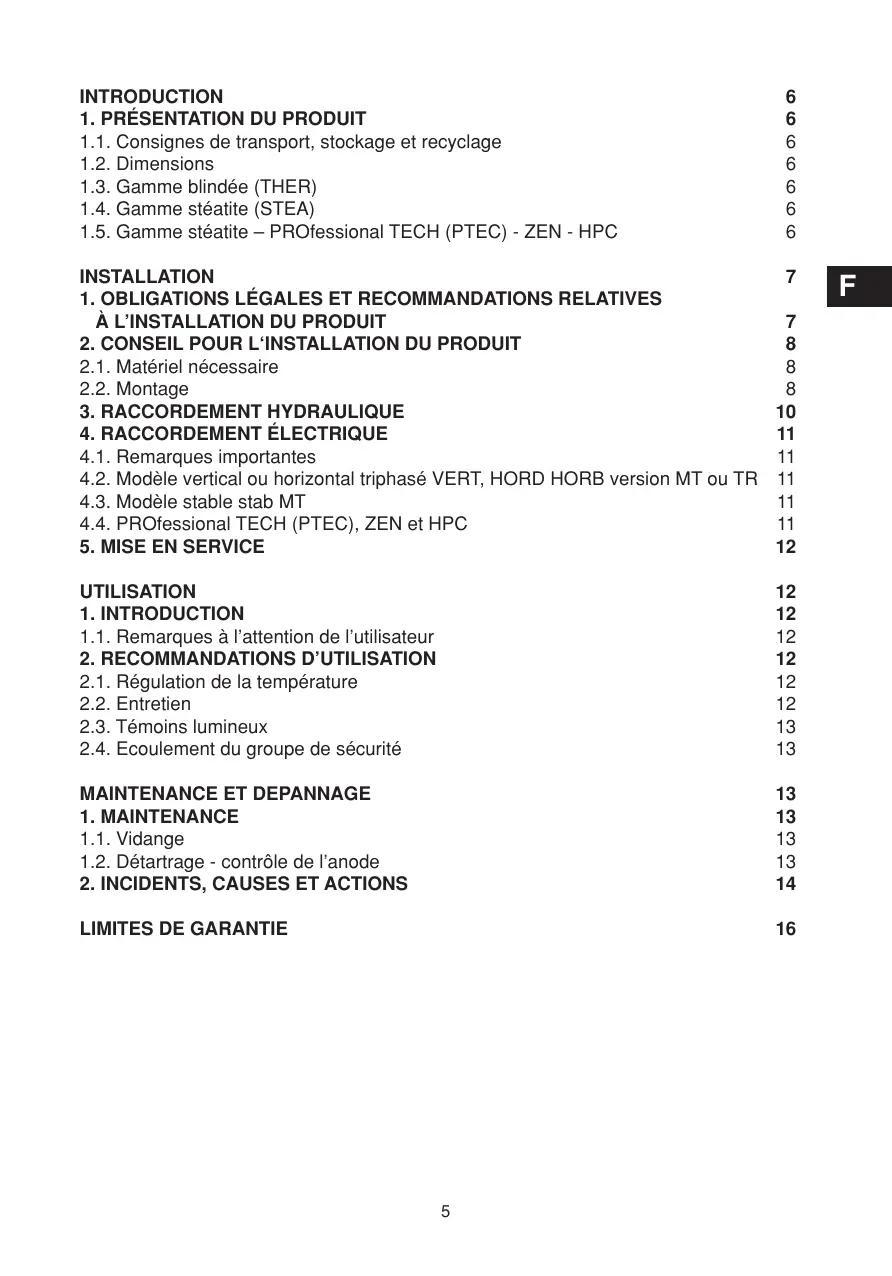

1.1. Consignes de transport, stockage et recyclage 6
1.2.Dimensions 6
1.3.Gamme blindée (THER) 6
1.4.Gamme stéatite (STEA) 6
1.5. Gamme stéatite - PROfessional TECH (PTEC) - ZEN - HPC 6

INSTALLATION 7

1. OBLIGATIONS LÉGALES ET RECOMMANDATIONS RELATIVES À L'INSTALLATION DU PRODUIT 7

2. CONSEIL POUR L'INSTALLATION DU PRODUIT 8

2.1. Matériel nécessaire 8
2.2.Montage 8

3. RACCORDEMENT HYDRAULIQUE 10

4. RACCORDEMENT ÉLECTRIQUE 11

4.1.Remarques importantes 11
4.2. Modèle vertical ou horizontal triphase VERT, HORD HORB version MT ou TR 11
4.3. Modèle stable stab MT 11
4.4. PROfessional TECH (PTEC), ZEN et HPC 11
5. MISE EN SERVICE 12

UTILISATION 12

1. INTRODUCTION 12

2.RECOMMANDATIONS D'UTILISATION 12

1.1.Remarques à l'attention de l'utilisateur 12
2.1. Régulation de la température 12
2.2. Entretien 12
2.3.Témoins lumineux 13
2.4.Ecoulement du groupe de sécurité 13

MAINTENANCE ET DEPANNAGE 13

1. MAINTENANCE 13

1.1. Vidange 13
1.2.Detartrage - contrrole de I'anode 13
2. INCIDENTS, CAUSES ET ACTIONS 14

LIMITES DE GARANTIE 16

INTRODUCTION

1.Presentation du produit

1.1. Consignes de transport, stockage et recyclage

1. L'appareil doit être transporte en respectant les pictogrammes inscrites sur l'emballage.
2. L'appareil doit être transporte et stocké au sec et à l'abri du gel.
3. La directive EU 2002/96/EC impose la collecte selective et le recyclage des apparéils électriques et électroniques usages.

Le symbole « poubelle barrée » reporté sur l'appareil indique que le produit, en fin de vie, devant être traité séparément des déchets domestiques, doit être rapporté dans un centre de tri des déchets pour les appareils électriques etlectroniques ou repris par le revendeur lors de l'achat d'un nouvel apparil équivalent.

Le tri sélectif, permettant le recyclage de l'appareil en fin de vie et son traitement, respectieux de l'environnement, contribue à éviter les évventuels effets négatifs sur l'environnement et favorise le recyclage des matières qui compose le produit.

Pour en savoir plus sur les centres de collectes des déchets existants, adressez vous au service de collecte des déchets de votre commune ou auprès du magasin dans lequel vous avez effectué l'achat de votre apparéil.

1. L'emballage protège votre chauffe-eau contre les dégats de transport. Nous utilisons des matériaux sélectionnés pour des motifs liés à la protection de l'environnement. Nous vous invitons à remettre ces matériaux à votre centre de recyclage ou déchetterie le/la plus proche.
2. Si cet apparéil est muni de batteries rechargeables, celles-ci doivent être enlevées de l' apparéil avant qu'il ne soit mis au rebut, et être éliminées de fa on sure. Ces batteries seront enlevées de leur support situé dans leur logement accessible sous le couvercle plastique.

1.2. Dimensions

Voir page 2

Tous nos apparéils sont conformes à la directive EMC 89/336 CEE
Toutes nos cuves sont en acier conforme à la

norme NF A36-301
Le revêtement de protection interne de nos cuves est en émail vitrifié à haute température

1.3. Gamme thermoplongée (THER)

1.3.a.Définition de la gamme
Elément chauffant: Résistance thermoplogée
Protection anti-corrosion: Cuve émaillée + anode en magnésium

Figure 1 - Résistance thermoplongée + anode en magnésium

1.3.b.Caracteristiques techniques Voir page 2

1.4. Gamme stéatite (STEA)

1.4.a.Définition de la gamme
Elément chauffant: Résistance stéatite placée dans un fourreau
Protection anti-corrosion: Cuve émaillee + anode en magnésium

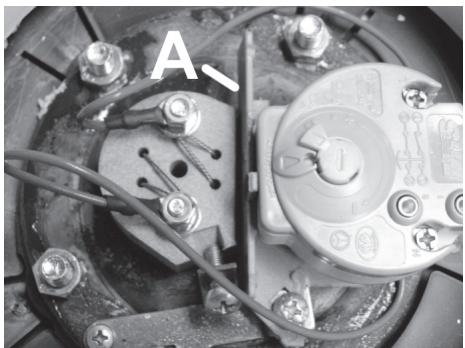

Figure 2 - Résistance stéatite + anode en magnésium

1.4.b.Caracteristiques techniques Voir page 2

1.5. Gamme stéatite - PROfessional TECH - HPC

1.5.a.Définition de la gamme
Elément chauvant: Résistance stéatite placée dans un fourreau
Protection anti-corrosion: Cuve émailée + anode
PROfessional TECH - HPC

Le système PROfessional TECH, solution exclusive, est un système de protection électronique anti corrosion anodique à courant modulé. Il permet d'assurer une longévité Tmaxale à la cuve du chauffe-eau, et ce même en cas d'utilisation d'une eau plus ou moins agressive. Le circuit électronique permet de creer une différence de potentiel entre la cuve et l'électrode en titane, de manière à garantir une protection optimale de la cuve et d'empecher la corrosion.

Figure 3 - Résistance stéatite + anode PROfessional TECH

1.5.b.Caracteristiques techniques Voir page 2

INSTALLATION

1.Obligations legales et recommendations relatives à l'installation du produit

Avant l'installation de l'appareil, veuillez tire attentivement les instructions de ce livre. Leur non respect peut vous priver du bénéfice de la garantie.

1. L'installation et toute intervention sur le produit ne peuvent etre effectuees que par un professionnel qualifies. Vousdez vus adapter aux normes nationales en vigueur. Il y a lieu de respecter toutes les prescriptions relatives aux chauffe-eau.
2. Le fabricant decline toute responsabilité pour les dommages provoqués par une installation qui ne serait pas effectuee dans les regles de l'art et par le non-respect des prescriptions du mode d'emploi.
3. L'appareil et son groupe de sécurité seront obligatoirement installés dans un local à l'abri du gel.
4. Pour permettre les opérations de maintenance, il faut prévoir

a. un espace libre de 50 cm devant et dessous le couvercle plastique permettant d'acceder aux composants électriques.
b. Un accès direct au groupe de sécurité

1. En cas d'installation dans des locaux audressus d'un lieu habité (combles, greniers, faux plafonds ...), calorifuger les tuyauteries et prévoir un bac de rétention avec évacuation de l'eau. Dans tous les cas, un raccordement à l'égout est nécessaire.

Afin d'eviter une surconsommation d'énergie, il est conseilé de placer le chauffe-eau le plus pres possible des points de prélevement d'eau chaude. (distance inférieure à 8 mètres conseillée).

1. Recommendations lors de l'installation dans une salle de bain (NF C15 100)

Definition

Volume enveloppe (A):Le volume enveloppe est le volume qui est extérieur a la baignoire ou a la cuvette de douche et est limite d'une part par la surface cylindrique verticale circonscrite a la baignoire ou a la cuvette de douche et d'autre part au plan horizontal situé a 2,25 m du fond de la baignoire ou du bac de douche.

Volume de protection (B) : Le volume de protection est le volume d'accessibilité au toucher pour une personne se trouvant dans la baignoire ou la cuvette de douche, qui est extérieur au volume enveloppe. Il est limité par la surface cylindrique verticale distance de 0,60 m du bord de la baignoire ou de la cuvette de douche et limité par un plan horizontal situé à 2,25 m au-dessus du fond de la baignoire ou de la cuvette de la douche.

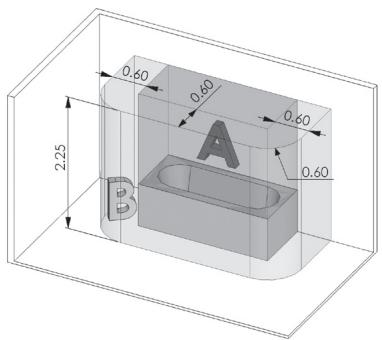

Figure 4 - Zone d'installation / A : Volume enveloppe B : Volume de protection

A : Anode en magnésium / B : Doigt de gant / C : Résistance thermoplongée / D : Plateau / E : Fourreau / F : Résistance stéatite / G : Anode en titane
1 Cette norme est d'application en France, l'installateur doit se tenir informé de l'évolution de cette norme. Pour les installations dans d'autres pays, veuillez vous référer aux réglementations locales d'application.

Zones de fixation autorisées des chauffe-eau

Les chauffe-eau à poste fixe alimentés en basse tension sont admis dans le volume enveloppe (A) s'ilsprésent un degré de protection d'au moins IP 25. (IP 24 pour la France)

Ne sont admis dans le volume de protection (B) que les chauffe-eau installés à poste fixe qui ont un degré de protection minimum IP 24.

2. Conseil pour l'installation du produit

2.1. Matériel nécessaire

2.1.a.Outillage et matériel à prévoir

Si vous mur ne peut supporter le poids du chauffe-eau un support/trépied ou un kit de fixation au plafond
Si vous souhaitez fixer au mur ou au plafond un modele horizontal un jeu de ceintures de fixation
Pour l'étanchéité : chanvre/filasse et pâté à joint ou joint pour raccords à visser selon le modele
Niveaua bulle

Si vous chauffe-eau est muni de pattes de fixation :

Par patte de fixation 2 chevilles et 2 vis à béton bichromatés ou 2 vis de type Fischer M10 ou M12 ou M14
Matériel à prévoir pour per age en diamètre
M10 ou M12 ou M14
> Clef dynamométrique
Ecrous en diamètre M10 ou M12 ou M14
Rondelles en diamètre M10 ou M12 ou M14 1.1.b.Accessoires

Accessoires INDISPENSABLES:

Groupe de sécurité (adapté au modele)
Raccord(s) dielectrique(s)
Si vous pression d'eau est supérieure à 4,5 bars un réducteur de pression

Autres :

Robinet d'arrêt
Vase d'expansion sanitaire
Mittigeurs afin d'eviter le risque de brûlure de manière à ce que la température ne dépasse pas 50^ aux points deuisages - 60^ dans la cuisine. (En France, cette utilisation est une obligation légale)

2.2. Montage

2.2.a.Consignes generales concernant les pattes de fixation

Fixation murale de la (les) patte(s) de fixation sur un mur porteur à l'aide de boulons d'ancrage appropriés de diamètre 10 mm et de rondelles acier plane de diamètre extérieur de 24 mm minimum - 30 mm maximum.

IMPORTANT : S'ASSURER QUE L'ÉCROU SOIT CORRECTEMENT SERRÉ

Figure 5 - Montage patte de fixation

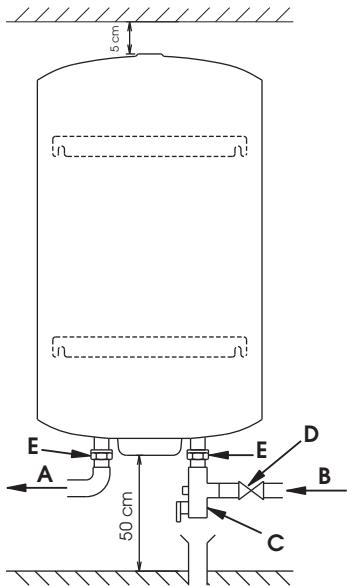

2.2.b. Modèle mural vertical VERT

Placer l'appareil à minimum 50 cm du sol et à minimum 5 cm du plafond afin de permettre les opérations de maintenance. (Figure 6)

Ce modele peut egalement etre instalé sur un support / trepied (option) mais doit obligatoirement etre ancre a un mur porteur par la patte de fixation supérieure.

Vérifiez que le support / trépied que vous installez est bien prévu pour ce modèle de chauffe-eau, et son diamètre.

Conseil

S'assurez que le support / trépied est correctement monté et installé. Nous vous conseillons un support / trépied compatible avec les produits con us par ce fabricant.

Conseil

Aidez vous du gabarit de pose imprimé sur l'emballage de votre chauffe-eau.

Figure 6 - Cotes d'installation

2.2.c. Modèle horizontal HORD

Cet apparéil est prévu pour être monté horizontally au mur, ancrage mural des deux pattes de fixation (Figure 7-8). Il est possible de l'instructor eventuellement au sol ou au plafond avec un jeu de ceintures (en option).

Dans ce cas, se référer aux instructions de la notice d'installation qui accompagne le jeu de ceintures.

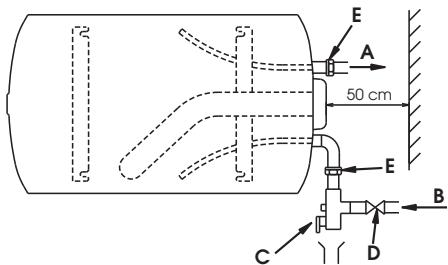

Version avec tubes entrée et sortie d'eau sur le capot-HORDroit

Ce modele est équipé en sortie d'usine pour être installé horizontally à un mur, les tubes d'alimentation sont placés du côte droit de l'appareil (Figure 7).

Figure 7 - Modèle horizontal sur le capot-tubes d'alimentation à droite

Dans le cas d'un positionnement de tuyauteries à gauche, il est impératif d'effectuer la dépose

de l'embase électrique afin de positionner la résistance plongeante vers le bas de l'appareil. Intervertir les bagues repères tuyauterie bleue et rouge (Figure 8 et 9). Le raccordement eau chaude doit obligatoirement être effectué sur la tuyauterie supérieure.

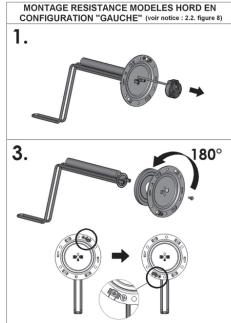

HEATING ELEMENT ASSEMBLY FOR LEFT-HAND SIDE HORD ELEMENTS (see manual: 2.2; picture 8)

Figure 8 - Montage résistance modèles HORD en configuration "gauche"

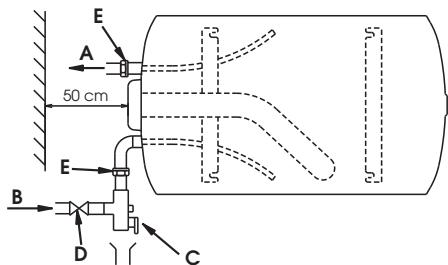

Figure 9 - Modèle horizontal sur le capot - tubesd'alimentation à gauche

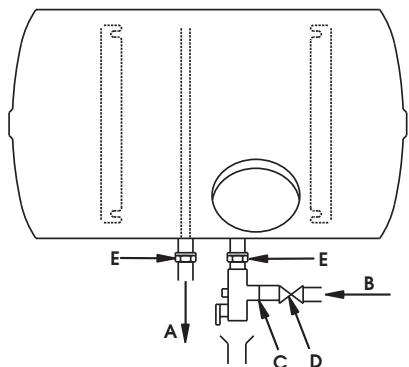

Version avec tubes entrée et sortie d'eau sur virole carroserie - HORBas HORB

Cet appeareil est prévu pour être monté horizontally au mur, les tubes d'alimentation placés vers le bas (Figure 10).

Figure 10 - Modèle horizontal sur virole

A : Sortie eau chaude / B : Entrée eau froide / C : Groupe de sécurité / D : Robinet d'arrêt / E : Manchons diélectriques

2.2.d. Modèles sur socle STAB

Cet apparéil est muni d'un socle. Il est fixé d'usine sur l' apparéil. Veillez à placer cet apparéil sur une surface de sol parfaitement plane et de niveau.

Figure 11 - Modèle stable sur socle
Figure 12 - Modèle stable sur socle

1. La pression de service est indiquée sur la plaque signalétique du chauffe-eau (voir chauffe-eau).
2. Le chauffe-eau doit obligatoirement etre monté avec un groupe de sécurité, conforme aux normes nationales en vigeur, raccordé au tube eau froide. Nous preconisons des groupes du type a membrane.

Le groupe de sécurité doit être monté le plus pres possible de l'entrée d'eau froide du chauffe-eau et LE PASSAGE DE L'EAU NE DOIT JAMAIS ETRE ENTRAVE par quelque accessoire que ce soit. Si pour des raisons techniques le groupe ne peut être installé en lien direct avec l'entrée d'eau froide (max 50 cm), la liaison installée doit être rigide. Dans tous les cas cette liaison doit être réalisée avec un matériel résistant à des températures et à des pressions supérieures ou égales à 7 bars.

La sortie de vidange du groupe de sécurité ne doit jamais être obstruée et doit être raccordée, par l'intermédiaire d'un entonnoir permettant une garde d'air de 20mm minimum ouvert à l'air libre, à une tuyauterie d'évacuation verticale d'un diamètre au moins égal à la tuyauterie de raccordement de l'appareil. Cette tuyauterie doit être installée dans une ambiancetainue hors gel et en pente vers le bas.

Conseil

1. Toujours utiliser des tuyaux de raccordement neufs pour le raccordement au réseau d'alimentation en eau,ne jamais réutiliser des tuyaux usages. Ces tuyaux doivent, en outre, être conformes à la norme CEI 61770

2. Le raccordement d'un chauffe-eau à une canalisation en cuivre doit obligatoirement être effectué par l'intermédiaire d'un raccord dielectrique. Ces raccords dielectriques sont disponibles en option ou de série selon le modele.

Si vous disposez d'un seul raccord dielectrique, montez-le impérativement sur la sortie eau chau-de!

1. Lorsque la pression d'arrivée du réseau est supérieure à 4,5 bars, il est nécessaire d'installer un réducteur de pression en amont du groupe de sécurité.
2. Dans le cas d'installations hydrauliques équipées:

de tuyaux de faible dimensionnement,

de robinets à plaquette céramique / robinets mitigeur,

Il est nécessaire d'installer le plus pres possible des robinets un dispositif «ANTIBELIER» ou un vase d'expansion sanitaire adapté à l'installation.

1. Afin d'éviter tout risque de brûlures, utilisez des mitigeurs ajustats de manière à ce que la température ne dépasse pas 50^ aux points deuisages et 60^ dans la cuisine. (En France, cette utilisation est une obligation légale).

Voir figures 6, 7, 8, 9, 10 et 12.

L'installation doit être poursue d'un interrupteur omnipolaire ayant une distance d'ouverture de contact de 3mm .Le circuit doit être protégé par des fusibles ou disjoncteurs calibrés selon la puissance du chauffe-eau.
Le chauffe-eau électricque doit être raccordé conformément aux normes européennes et dans tous les cas, les raccordements seront conformes aux normes nationales en vigueur. La ligne doit être protégée par un disjoncteur différentiel de 30~mA .
Le raccordement électrique d'un apparéil fixe est réalisé avec un cable rigide approprié dont la section sera correctement dimensionnée et comportera un conducteur de terre vert/jaune, pour cela se référer aux règlements d'installations électriques nationaux en vigueur. (Le minimum sera de 3 × 2,5 ~mm^2 en monophasé et de 4 × 2,5 ~mm^2 en triphasé pour une puissance jusqu'à 3 000 W).

ATTENTION: vous appeareil doit etre impereativement relié à la terre! Ne jamais utiliser les tuyauteries pour un raccordement à la terre.

LE SCHEMA DE CABLAGE EST COLLÉ SUR VOTRE APPAREIL, MERCI DE VOUS Y RÉFERER.

4.2. Modèle vertical ou horizontal monophasé ou triphase (VERT, HORD, HORB version MT ou TR)

Les apparèils verticaux triphasés sont câbés en 400 V TRI depuis usine. Ils peuvent être raccordés en 230V TRI ou en 230 V MONO (Voir schéma de câblage sur l'appareil).

4.3. Modèle stable STAB MT

Les modèles stables 200-250 & 300 litres sont câblés depuis usine en monophasé 230V,ils peuvent être câblés en 230V TRI ou 400V TRI (Voir schéma de câblage sur l'appareil)

Le modele stable 500 litres est cable d'usine en 400V TRI.

Le raccordement électrique de l'appareil se fait exclusivement sur les bornes du thermostat ou du bornier de l'appareil.

TOUT RACCORDEMENT EN DIRECT SUR LA RESISTANCE CHAUFFANTE

EST DANGEREUX ET INTEREDIT.

4.4. PROfessional TECH (PTEC), ZEN et HPC

L'anode de protection de la cuve est geree par une carte electronique, alimentee soit par le courant du reseau, soit par une batterie prevue pour les installations en mode jour/nuit pour maintainir la protection de la cuve pendant la journee. Le bon fonctionnement du syste me de protection EXIGE UNE ALIMENTATION PERMANENTE (reseau ou batteries). En effet, l'appareil ne peut etre prived alimentation pendant plus de 48h.

① Alimentation de nuit + batteries

Résistance Alimentation de nuit (exclusif ou bia horaire) (Figure 13).
PROfessional TECH Utilisation avc batteries
Les chauffe-eau électriques prévus pour une alimentation de nuit sont équipés de batteries Ni-Mh qui se charge toutes les nuits et protège ainsi la cuvependant la journée.

ATTENTION :

Les batteries n'ont pas une durée de vie illimitée, leur remplacement après un usage d'un à deux ans est normal.

Pour assurer la protection de la cuve, il est impératif, de replacer les batteries devenues défectueuses. L'absence du remplacement des batteries entraine l'annulation de la garantie.

Figure 13 - PROfessional TECH alimentation de nuit + batteries

② Alimentation permanente

Résistance et PROfessional TECH Alimentation continue (Figure 14)
Utilisation sans batterie

Figure 14 - PROfessional TECH alimentation permanente

IMPORTANT:UNIQUEMENTPOURCHAUFFE- EAU TRI

LE SYSTEME PROfessional TECH DOIT ETRE IMPERATIVEMENT ALIMENTE EN 230 V OU 400V AC.

SI RESEAU 400 V TRI : RACCORDEMENT PROfessional TECH ENTRE 2 PHASES 400V. SI RESEAU 230 V TRI OU 230 V MONO : RACCORDEMENT PROfessional TECH ENTRE PHASES 230V.

(Respecter schéma électrique de l'étiquette de câblage)

5. Mise en service

ATTENTION: L'appareil ne doit jamais être mis sous tension lorsqu'il est vide, au risque de déterminer des composants électriques.

Remplir le chauffe-eau en ouvrant le robinet d'admission du groupe de sécurité.
Ouvrir un robinet d'eau chaude pour permettre l'évacuation du coussin d'air accumulé dans le chauffe-eau.
Dès que l'eau s'écoule par le robinet d'eau chaude, fermer celui-ci.
Vérifier l'étanchéité du joint d'embase et des raccords. Au besoin, procéder au resserrage des boulons d'embase (préconisation de 7 à 10 Nm-cléf dynamométrique) ou des raccords.
Mettre I'appareil sous tension.

Ne jamais obturer l'orifice du groupe de sécurité.

UTILISATION

1.Introduction

1.1. Remarques à l'utilisateur

1. L'installation du chauffe-eau est à charge de l'acheteur.
2. La mise en service, les opérations d'entretien et de réparation ne peuvent être effectuees que par un professionnel qualifié. Celui-ci doit s'adapter aux normes nationales en vigueur. Il y a lieu de respecter toutes les prescriptions relatives aux chauffe-eau.
3. Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques ou sensorielles sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Les enfants doivent être surveillés par une personne responsable de leur sécurité, afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
4. Le fabricant decline toute responsabilité pour

les dommages causés par une installation qui ne serait pas effectué dans les règles de l'art et par le non-respect des normes en vigueur et des prescriptions duprésent livre.

1. Le recyclage en fin de vie est à la charge de l'utiliser, pour plus d'information veuillez vous référer à l'introduction point 1.1.Consignes de transport, stockage et recyclage de ce livre.
2. En cas d'absence, l'utilisateur doit, à titre de mesure de précaution, fermer les circuits hydrauliques, couper l'alimentation électrique et vidanger l'appareil.

2. Recommendations d'utilisation

2.1. Régulation de la température

Il est recommendé de ne pas régler le thermostat sur la position maximum afin de diminuer l'entartrage ainsi que le risque de brûlle. Cependant, il est essentiel de trouver un juste milieu pour éviter les risques de prolifération bacteriologique tout en essayant de ne pas entartrer inutillement le chauffe-eau.

D'autre part, afin d'éviter tout risque de brûture, utilisez les mitigeurs ajustats de manière à ce que la température ne soit pas supérieure à 50^ aux points deuisages et 60^ dans la cuisine. Cette disposition est obligatoire en France.

Moyennant l'utilisation d'un mitigeur aux points deuisage, nous vous conseillons un reglage de la tempereature a environ 60^

2.2. Entretien

Chaque mois, actionnez le robinet et la soupape du groupe de sécurité pour éviter son entartrage. Envisagez le replacement du groupe de sécurité tous les 5 ans au maximum, avant, si nécessaire.
Chaque année (deux fois par an si l'eau est traitée par un adoucisseur), une vidange doit être effectué pour :

1. contrôle l'usure de l'anode en magnésium
2. éliminer les dépôts à l'intérieur de la cuve.
   Faites appel à votre installerateur.

2.3. Témoins lumineux

2.3.a.Gamme stéatite PROfessional TECH

L'anode de protection de la cuve est gerede par une carte electronique, alimentee soit par le courant du reseau, soit par une batterie prevue pour les installations en mode jour/nuit pour maintainir la protection de la cuve pendant la journee. Le système PROfessional TECH ne peut rester sans alimentation electrique plus de 48 heures.

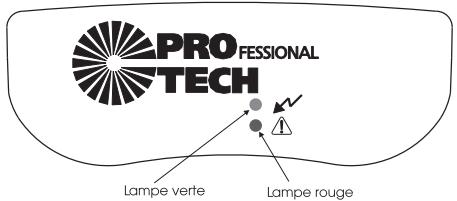

Figure 15- Interface PROfessional TECH

Lampe verte ON (allumée) - Lampe rouge OFF (éteinte):

Lampe rouge ON (allumée) : Faite appel à votre installerateur

Lampe verte OFF (éteinte): Voitre cuve n'est plus protégée contre la corrosion, faite appel à votre installer.

Figure 15a- Interface ZEN

Figure 15b- Interface HPC

Lampe verte: allumée ou clignotante = éteinte = défaut de protection anticorrosion: changer la pile NIMH 9V. Si le défaut persiste, contacter le SAV.

Lampe orange: allumée = chauffe en cours éteinte = hors chauffe

Dans le cas d'un raccordement sur le réseau bi horsaire ou exclusif de nuit (uniquement pour les modeles avec batterie), le voyant vert s'éclaire très faiblement durant les premières 48 heures selon l'état de charge de la batterie. Vérifiez le témoin lumineux après 48 heures de fonctionnement.

Conseil

Pour assurer la protection de la cuve (lampe verte allumée), il est imperatif, de remplacer les batteries devenues defectueuses.

L'absence du remplacement des batteries entraine l'annulation de la garantie. Son remplacement après un usage d'un à deux ans est normal.

2.4. Ecoulement du groupe de sécurité

Suite à la dilatation de l'eau en période de chauffe, un écoulement goutte à goutte au niveau de l'évacuation du groupe de sécurité (jusque 3% de la capacité nominale) est normal. Nous vous conseillons de vous reférer aux instructions de votre groupe de sécurité. Pour éviter cet écoulement, un vase d'expansion peut-être installé.

MAINTENANCE ET DÉPANNAGE

1.Maintenance

Chaque année (deux fois par an si l'eau est traitée par un adoucisseur), une vidange doit être effectue pour :

1. contrôler l'usure de l'anode en magnésium
2. éliminer les dépôts à l'intérieur de la cuve

Nous vous conseillons vivement de contrôle régulierement le bon fonctionnement de votre adoucisseur; la durée dérivuelle ne peut être inférieure à 15^ . Une durée trop faible entraine la résiliation de la garantie

1.1. Vidange

Coupez l'alimentation du courant avant toute intervention sur l'appareil.
Coupez l'alimentation d'eau froide en amont.

Ouvrez un robinet d'eau chaude pour faire appel d'air.
Ouvrez la vanne de vidange située sur le groupe de sécurité, l'eau s'écoule alors par l'orifice de vidange.

1.2. Détartrage - Contrôle de l'anode

Procedez à la vidange de l'appareil (voir paragraphe ci-dessus)
Otez le capot et devissez l'embase (un résidu d'eau peut alors s'écouler).
Nettoyez lauve : sans utiliser aucun objet metallique ou agent chimique, éliminez les dépôts sur les éléments électriques ou sur le fourreau (stéatite), sur le doigt de gant et en fond de cuve.
Contrôlez l'usure de I'anode si il s'agit d'une anode en magnésium. L'anode en magnésium se consomme progressivement en fonction de la qualité de I'eau pour empêcher la corrosion de la cuve. Si son diamètre est inférieur à 15 mm (pour la gamme blindée) / 10 mm (pour la gamme stéatite) ou que son volume total est inférieur à 50% de son volume initial, l'anode doit être remplaçaee.

Utilisez un joint neuf a la repose pour chaque dépose de I'embase.
Pour le revissage des boulons, procédez au serrage de type "croisé". Le couple de serrage doit être compris entre 7 et 10 Nm.

Les incidents les plus fréquents sont repris cédssous, les diverses causes sont enumeratedés ainsi que les actions à entreprises.

CAUSES ET SOLUTIONS
Causes POSSIBLE																																																																Contéz les tusibles et les rempôts si nécessaire
Couple de courant (pondant la chaule)
Régime de temperature au thermostat non anaténe
Sécurité thermique du thermostat électronique déchéance (éta de suchaufa)
Sécurité thermique du thermostat électronique déchéance (éta de suchaufa)
Programmation jour-nuit inéadquat	Balance la chaule pendant ta joune sisiassée	Ecole thermique déchéance (éta de suchaufa)	Pays sur charges	Voir ①	Enlargement du thermostat	Endurance du rapporte et l'emploi	Enlargement du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	Endurance du rapporte et l'emploi	End endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte	Endurance du rapporte
Éléments chauflants dédictués	Emfles chauflants dédictués	Enfles chauflants dédictués	Enfles chauflants dédictués	Enfles chauflants dédictués	Enfles chauflants dédictués	Enfles chauflants dédictués	Enfles chauflants dédictués	Enfles chauflants dédictués	Enfles chauflants dédictués	Enfles chAU CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUICHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAHCHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUICHAHCHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAUI CHAULCHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHAUL CHACTHCHAUL CHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACHTCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTHCHACTH	1985	2005	2010	2015	2020	2030	2040	2050	2060	2070	2080	2090	2100	2110	2120	2130	2140	2150	2160	2170	2180	2190	2200	2210	2220	2230	2240	2250	2260	2270	2280	2290	2300	2310	2320	2330	2340	2350	2360	2370	2380	2390	2400	2410	2420	2430	2440	2450	2460	2470	2480	2490	2500	2510	2520	2530	2540	2550	2560	2570	2580	2590	2600	2610	2620	2630	2640	2650	2660	2670	2680	2690	2700	2710	2720	2730	2740	2750	2760	2770	2780	2790	2800	2810	2820	2830	2840	2850	2860	2870	2880	2890	2900	2910	2920	2930	2940	2950	2960	2970	2980	2990	3000	3010	3020	3030	3040	3050	3060	3070	3080	3090	3100	3110	3120	3130	3140	3150	3160	3170	3180	3190	3200	3210	3220	3230	3240	3250	3260	3270	3280	3290	3300	3310	3320	3330	3340	3350	3360	3370	3380	3390	3400	3410	3420	3430	3440	3450	3460	3470	3480	3490	3500	3510	3520	3530	3540	3550	3560	3570	3580	3590	3600	3610	3620	3630	3640	3650	3660	3670	3680	3690	3700	3710	3720	3730	3740	3750	3760	3770	3780	3790	3800	3810	3820	3830	3840	3850	3860	3870	3880	3890	3900	3910	3920	3930	3940	3950	3960	3970	3980	3990	4000	4010	4020	4030	4040	4050	4060	4070	4080	4090	4100	4110	4120	4130	4140	4150	4160	4170	4180	4190	4200	4210	4220	4230	4240	4250	4260	4270	4280	4290	4300	4310	4320	4330	4340	4350	4360	4370	4380	4390	4400	4410	4420	4430	4440	4450	4460	4470	4480	4490	4500	4510	4520	4530	4540	4550	4560	4570	4580	4590	4600	4610	4620	4630	4640	4650	4660	4670	4680	4690	4700	4710	4720	4730	4740	4750	4760	4770	4780	4790	4800	4810	4820	4830	4840	4850	4860	4870	4880	4890	4900	4910	4920	4930	4940	4950	4960	4970	4980	4990	5000	5010	5020	5030	5040	5050	5060	5070	5080	5090	5100	5110	5120	5130	5140	5150	5160	5170	5180	5190	5200	5210	5220	5230	5240	5250	5260	5270	5280	5290	5300	5310	5320	5330	5340	5350	5360	5370	5380	5390	5400	5410	5420	5430	5440	5450	5460	5470	5480	5490	5500	5510	5520	5530	5540	5550	5560	5570	5580	5590	5600	5610	5620	5630	5640	5650	5660	5670	5680	5690	5700	5710	5720	5730	5740	5750	5760	5770	5780	5790	5800	5810	5820	5830	5840	5850	5860	5870	5880	5890	5900	5910	5920	5930	5940	5950	5960	5970	5980	5990	6000	6010	6020	6030	6040	6050	6060	6070	6080	6090	6100	6110	6120	6130	6140	6150	6160	6170	6180	6190	6200	6210	6220	6230	6240	6250	6260	6270	6280	6290	6300	6310	6320	6330	6340	6350	6360	6370	6380	6390	6400	6410	6420	6430	6440	6450	6460	6470	6480	6490	6500	6510	6520	6530	6540	6550	6560	6570	6580	6590	6600	6610	6620	6630	6640	6650	6660	6670	6680	6690	6700	6710	6720	6730	6740	6750	6760	6770	6780	6790	6800	6810	6820	6830	6840	6850	6860	6870	6880	6890	6900	6910	6920	6930	6940	6950	6960	6970	6980	6990	7000	7010	7020	7030	7040	7050	7060	7070	7080	7090	7100	7110	7120	7130	7140	7150	7160	7170	7180	7190	7200	7210	7220	7230	7240	7250	7260	7270	7280	7290	7300	7310	7320	7330	7340	7350	7360	7370	7380	7390	7400	7410	7420	7430	7440	7450	7460	7470	7480	7490	7500	7510	7520	7530	7540	7550	7560	7570	7580	7590	7600	7610	7620	7630	7640	7650	7660	7670	7680	7690	7700	7710	7720	7730	7740	7750	7760	7770	7780	7790	7800	7810	7820	7830	7840	7850	7860	7870	7880	7890	7900	7910	7920	7930	7940	7950	7960	7970	7980	7990	8000	8010	8020	8030	8040	8050	8060	8070	8080	8090	8100	8110	8120	8130	8140	8150	8160	8170	8180	8190	8200	8210	8220	8230	8240	8250	8260	8270	8280	8290	8300	8310	8320	8330	8340	8350	8360	8370	8380	8390	8400	8410	8420	8430	8440	8450	8460	8470	8480	8490	8500	8510	8520	8530	8540	8550	8560	8570	8580	8590	8600	8610	8620	8630	8640	8650	8660	8670	8680	8690	8700	8710	8720	8730	8740	8750	8760	8770	8780	8790	8800	8810	8820	8830	8840	8850	8860	8870	8880	8890	8900	8910	8920	8930	8940	8950	8960	8970	8980	8990	9000	9010	9020	9030	9040	9050	9060	9070	9080	9090	9100	9110	9120	9130	9140	9150	9160	9170	9180	9190	9200	9210	9220	9230	9240	9250	9260	9270	9280	9290	9300	9310	9320	9330	9340	9350	9360	9370	9380	9390	9400	9410	9420	9430	9440	9450	9460	9470	9480	9490	9500	9510	9520	9530	9540	9550	9560	9570	9580	9590	9600	9610	9620	9630	9640	9650	9660	9670	9680	9690	9700	9710	9720	9730	9740	9750	9760	9770	9780	9790	9800	9810	9820	9830	9840	9850	9860	9870	9880	9890	9900	9910	9920	9930	9940	9950	9960	9970	9980	9990	10010	10110	10120	10130	10140	10150	10160	10170	10180	10190	10200	10210	10220	10230	10240	10250	10260	10270	10280	10290	10300	10310	10320	10330	10340	10350	10360	10370	10380	10390	10400	10410	10420	10430	10440	10450	10460	10470	10480	10490	10500	10510	10520	10530	10540	10550	10560	10570	10580	10590	10600	10610	10620	10630	10640	10650	10660	10670	10680	10690	10700	10710	10720	10730	10740	10750	10760	10770	10780	10790	10800	10810	10820	10830	10840	10850	10860	10870	10880	10890	11010	11110	11120	11130	11140	11150	11160	11170	11180	11190	11200	11210	11220	11230	11240	11250	11260	11270	11280	11290	11300	11310	11320	11330	11340	11350	11360	11370	11380	11390	11400

① Remplacez ou réarmez le thermostat

En cas de déclenchement du thermostat, réarmez-le et trouvez la cause de ce déclenchement (court-circuit, thermostat défectueux...).

ATTENTION: Un thermostat est con u pour etre réarmé deux à trois fois maximum!

Securité thermique Thermische veiligheid Thermal safety device

② Remplacez la résistance

Contrôler la valeur ohmique de la résistance, si besoin, la changer. Que la valeur soit nulle ou infinie, la résistance doit être changée.

Gamme thermoplongée (THER)

Il est nécessaire de vidanger l'appareil pour permettre le remplacement de la résistance blindée.

Gamage stéatite - Gamme stéatite PROfessional TECH

La vidange de l'appareil n'est pas obligatoire pour replacer l'élement chauffant. Lors d'une intervention du service après-vente sur un chauffe-eau du type stéatite, il est impératif de remettre le séparateur plastique entre le thermostat et la résistance sur les chauffe-eau qui en sont munis afin d'assurer le bon fonctionnement de l'appareil.

Figure 17 - Séparateur plastique / A : séparateur plastique

③ Remplacez le circuit électronique

Gamage stéatite PROfessional TECH et ZEN

Toute intervention ne peut se faire qu'après avoir coupé l'alimentation électrique du réseau. Le remplacement du circuit électronique s'effectue très simplement. Àprouvait avoir été le capot plastique :

Debranchez l'accumulateur (connecteur a pression sur l'accumulateur).
Debranchez les 2 fils d'alimentation qui vont du circuit électronique au bornier d'alimentation.
Debranchez le connecteur rapide avec detrompeur qui relie le circuit à la cuve et à l'électrode.
Detachez le circuit électronique de son support (clips plastiques dans les coins).

Remplacez le circuit defectueux par un nouveau.

Procedez aux opérations ci-dessus en sens inverse.

④ Changez la batterie

Gamme stéatite PROfessional TECH, ZEN - HPC
Le replACEMENT de la batterie s'effectue en débranchant le connecteur à pression et en substituant l'ancienne par une nouvelle batterie rechargeable Ni-Mh 9 volts 150 mAh minimum.

LIMITES DE GARANTIE

Préambule: Les dispositions ci-dessous ne peuvent réduire ou supprimer la garantie légale des vices cachés (art 1611 et suivants du Code Civil).

Etant donnée la technicité du produit, et dans un souci de protection et de sécurité du consommateur, le chauffe-eau électrique doit être installé, mis en service et régulièrement entretenu par un professionnel qualifié conformément aux règes de l'art, aux normes en vigneur, et aux prescriptions du livre t'd installation. L'appareil doit être utilisé de façon normale, conformément aux règes de l'art, aux normes en vigneur, et aux prescriptions du livre t'd installation.

Le produit est développé et garantie pour l'installation et l'usage dans des applications domestiques.

Pour l'usage industriel ou non domestiques vous nevez prendre contact avec le fabricant afin d'assurer la garantie et le bon fonctionnement de I'appareil pour cet application.

Etant donné la technicity du produit, les réparations sous garantie doivent être effectuees par un professionnel qualifie. Le fabricant decline toute responsabilité si la réparation et la fourniture de pieces détachées est confiée à d'autres professionnels que lui-même ou ses professionnels qualifiés.

Sont exclues de ces garanties, les défaillances dues à :

Des conditions d'environnement anormales :

Installation dans un endroit soumis au gel ou aux intermpérières.
Alimentation avec une eau de pluie, depuis, ou presentant des critères d'agressivité particulièrement anormaux et non en conformité avec les règles nationales et normes en vigueur.

La durée de l'eau courante doit être supérieure à 12^

L'utilisation d'un adoucisur n'entraine pas de dérogation à notre garantie sous réserve que l'adoucisur soit régle conformément aux règes de l'art, vérifié et entretenu régulièrement. Dans ce cas, la durée résiduelle doit être supérieure à 15^ .

Pression d'eau supérieure à 4,5 bars.
Dégats divers occasionnés par chocs ou chutes au cours de manipulations après livraison usine.
En particulier, les dégats d'eau qui auraient pu être évités par une réparation immédiate du chauffeur. La garantie ne s'applique qu'au chauffeur-é et à ses composants à l'exclusion de tout ou partie de l'installation électrique ou hydraulique de l'appareil.
Alimentation électrique présentant des surtensions importantes.

Une installation non conforme à la réglementation, aux normes nationales en vigueur et aux régles de l'art, notamment:

Absence ou montage incorrect du groupe de sécurité.
Montage d'un groupe de sécurité non conforme aux normes nationales en vigueur ou utilisation d'un groupe de sécurité usage sur un chauffe-eau nouvellement installé.
Modification du réglage du groupe de sécurité après violation du plombage.
Utilisation d'un support/trépied non agréé par le fabricant ou installé sans respecter les consignes du present manuel
Corrosion anormale due à un raccordement hydraulique incorrect (contact direct fer - cuivre); absence de raccords isolants.
Raccordement électrique défectieux non conforme aux normes d'installation nationale en vigueur, mise à la terre incorrecte, section de cable insuffisante, non respect des schémas de raccordement prescrit, etc.
Mise sous tension de l'appareil sans replissage préalable (chauffe à sec).
Installation sans bac de détention comme préconisé dans la partie Installation
Appareil installé dans un local exigu, parties électriques non accessibles
Utilisation de pieces de rechange non agregées par le fabricant

Un entretien insuffisant, toute chauffe-eau doit subir un entretien annuel :

Entartrage anormal des éléments chauffants et des organes de sécurité.
Non entretien du groupe de sécurité se traduisant par des suppressions.
Carrosserie soumise à des agressions extérieures.
Modification des équipements d'origine, sans avis du constructeur ouemploi des pieces détachées non référencées par celui-ci.
Non entretien de l'appareil, et en particulier, non remplacement de l'anode en temps utile.
Non remplacement des batteries d'un apparéil qui en est équipé, ou remplacement des batteries rechargeables par des batteries non-conformes aux exigences de la présente notice.

La garantie se limite à l'échange ou à la réparation des apparèils et composants que nous aurons reconnus défectueux d'origine. Si nécessaire, la pièce ou le produit devront être returnés dans l'une de nos usines mais seulement après accord préalable de nos services techniques. Les frais de main d'oeuvre, de port, d'emballage et de déplacement resteront à charge de l'utilisateur. L'échange ou la réparation d'un composant d'un apparèil ne peuvent enaucun cas donner lieu à indemnité.
