STILUX - Hotte aspirante FABER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FABER
Modèle	STILUX
Version d'installation	Aspirante ou filtrante (recyclage)
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Type de commande	Tactile avec affichage numérique
Nombre de vitesses	4 (vitesses 1-3 + intensive)
Fonction intensive	Oui, temporisée 10 minutes
Fonction 24H	Oui, aspiration de 100 m³/h pendant 10 min/h
Fonction Delay (arrêt différé)	Oui, 30 minutes
Éclairage	LED, intensité réglable
Ouverture motorisée du panneau	Oui, avec détection d'obstacles
Filtres à graisse	Métalliques, lavables (lave-vaisselle)
Filtre à charbon actif	En option, remplaçable
Alarme saturation filtres	Oui (goutte pour métalliques à 100h, C pour charbon à 200h)
Télécommande	Optionnelle, pile CR2032 (non fournie)
Distance de sécurité minimale	650 mm au-dessus du plan de cuisson
Alimentation électrique	220-240 V ~ 50/60 Hz (estimation)
Fusible de remplacement	Type identique, situé en haut à gauche

FOIRE AUX QUESTIONS - STILUX FABER

Comment ouvrir le panneau de la hotte ?

Pour ouvrir le panneau, maintenez enfoncée la touche A pendant environ 2 secondes. La porte s'ouvre et le moteur démarre à la vitesse réglée.

Que faire si le panneau se bloque lors de l'ouverture ou de la fermeture ?

Si un obstacle bloque le panneau, il inverse son sens de marche jusqu'à 6 tentatives. Si le blocage persiste, le symbole L clignote. Retirez l'obstacle et appuyez sur la touche L pendant 2 secondes pour réessayer. Si échec, contactez le service après-vente.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres métalliques sont lavables, même au lave-vaisselle. Nettoyez-les lorsque le symbole goutte s'affiche (toutes les 100h de fonctionnement) ou au moins tous les 2 mois. Pour les retirer, ouvrez la porte inférieure, poussez chaque filtre vers l'arrière puis tirez vers le bas. Séchez-les avant de les remonter.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé lorsque le symbole C s'affiche (après 200h de fonctionnement) ou au moins tous les 4 mois. Pour le remplacer, retirez d'abord les filtres à graisse, puis les filtres à charbon saturés, et installez les nouveaux.

Comment activer ou désactiver l'alarme de saturation du filtre à charbon ?

Assurez-vous que le moteur et l'éclairage sont éteints. Appuyez sur la touche D pendant environ 5 secondes. Deux clignotements du symbole C confirment l'activation, un clignotement confirme la désactivation.

Quelle est la distance de sécurité minimale entre la hotte et le plan de cuisson ?

La distance minimale est de 650 mm. Si les instructions de votre cuisinière à gaz spécifient une distance supérieure, respectez celle-ci impérativement.

Puis-je utiliser la hotte en même temps qu'un appareil à gaz ?

Oui, mais assurez-vous que la pièce est suffisamment ventilée pour éviter le retour des gaz de combustion. Ne reliez jamais la hotte aux conduits de fumée d'appareils à gaz ou à combustible.

Comment utiliser la télécommande optionnelle ?

La télécommande utilise une pile CR2032 (non fournie). Pour l'activer, appuyez sur la touche E pendant 5 secondes (moteur et éclairage éteints). Les touches de la télécommande permettent d'ouvrir/fermer la porte, contrôler le moteur, l'éclairage, les vitesses, l'intensif, le delay et le mode 24H.

Que signifie le symbole goutte qui s'affiche ?

Le symbole goutte indique que les filtres à graisse métalliques sont saturés (après 100h de fonctionnement). Nettoyez les filtres et réinitialisez l'alarme en appuyant sur la touche G pendant au moins 2 secondes.

Comment remplacer le fusible de la hotte ?

Débranchez la hotte. Le fusible se trouve en haut à gauche. Tournez le porte-fusible selon les indications et remplacez-le par un fusible de mêmes caractéristiques. Rebranchez l'appareil.

MODE D'EMPLOI STILUX FABER

Manuel d'Instructions

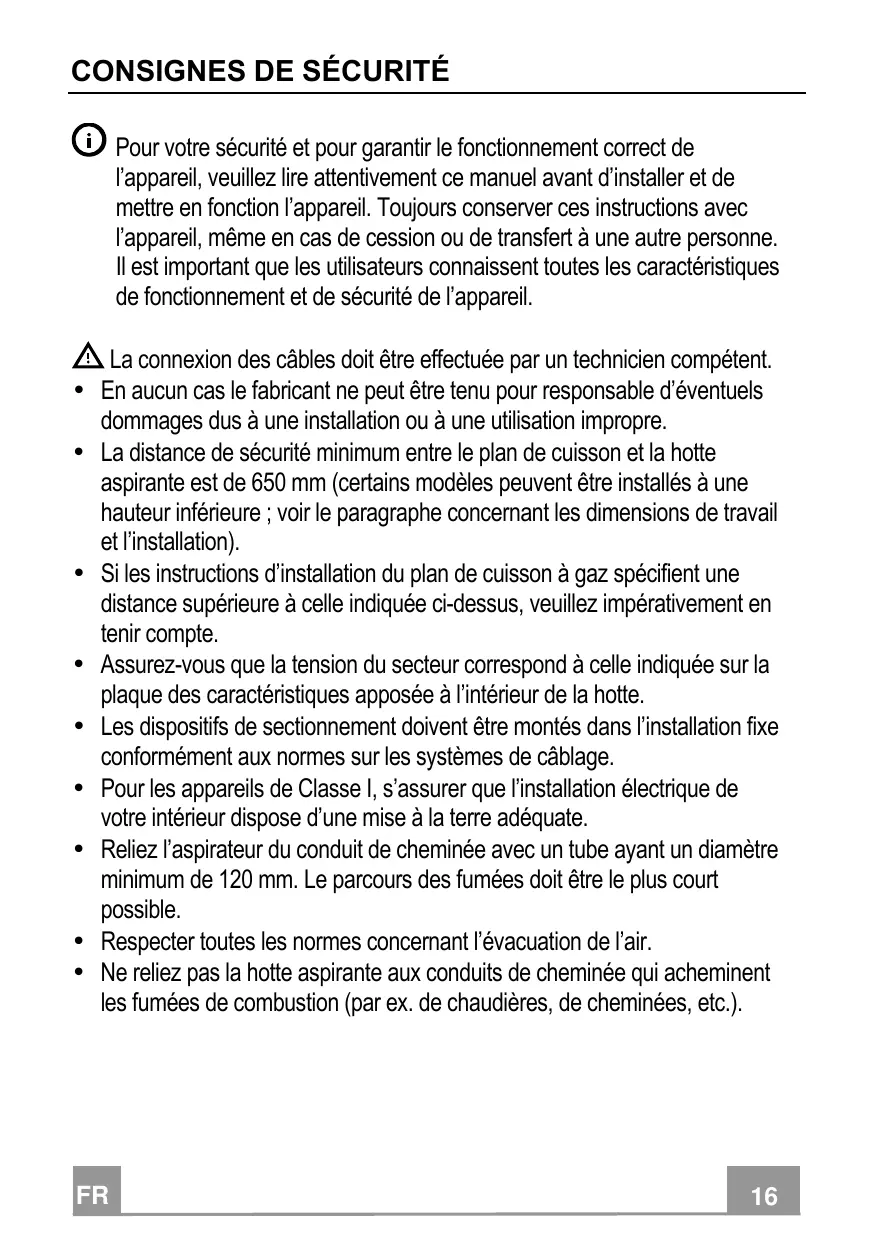

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'instruire et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certaines modèles peuvent être installés à une hauteur inférieure; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre ajustée.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des apparei
• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales. AVERTISSEMENT: Avant d'installer la hotte, retirer les films de protection. Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte. AVERTISSEMENT: toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.
• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacité physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites. Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.
• Nettoyer et/ou remplacer les filtres après le début indiqué (DANGER d'incendie). Voir le paragraphe Nettoyage et Entretien.
• Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

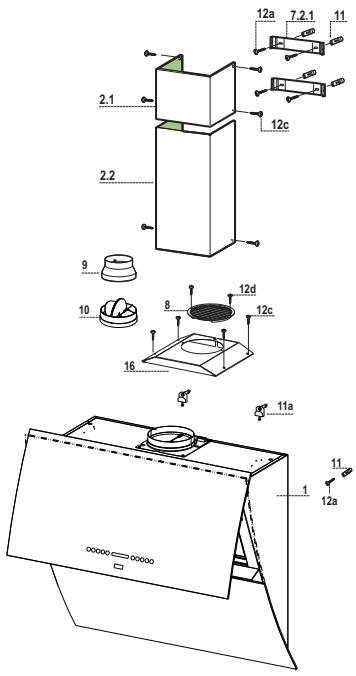

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de Hotte complinant : Commandes, Éclairage, Groupe Ventilation, Filtres
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
8	1	Grille orientable Sortie de l'Air
9	1	Buse de réduction 150--120
10	1	Buse avec clapet (Si foumi)
16	1	Couverture filtrante

Réf.	Q.té	Composants de l'installation
7.2.1	2	Équre de fixation du conduit supérieur
11	5	Chevilles
11a	2	Chevilles SB 12/10
12a	5	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5

Q.té	Documentation
1	Notice d'emploi

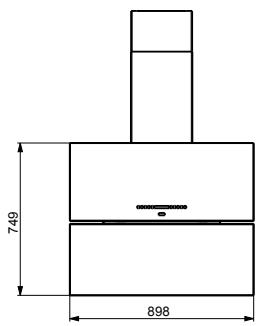

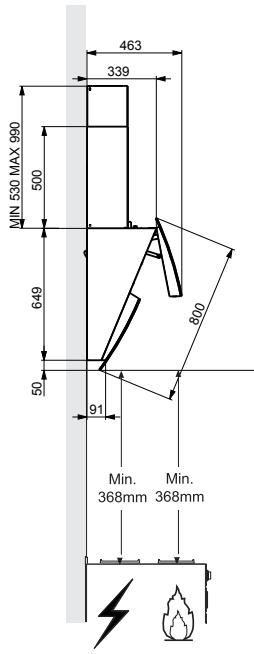

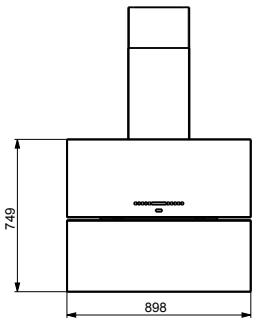

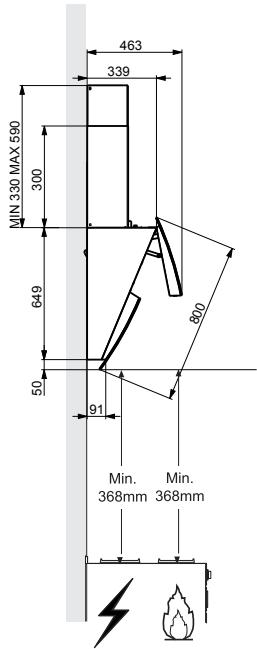

Les dimensions varient selon la version que vous allez besoinir

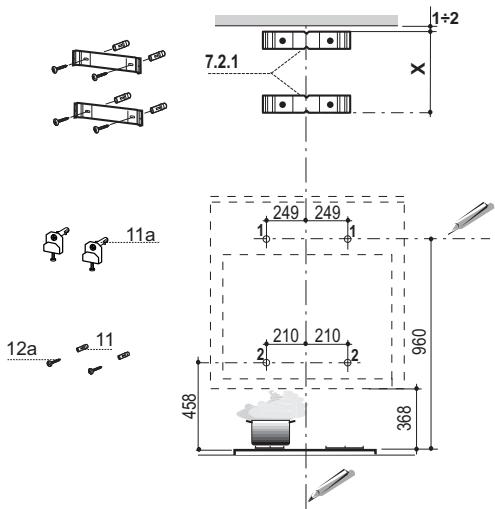

Marquer sur le mur :

• une ligne verticale allant jusqu'au plafond ou jusqu'à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 960 mm minimum au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 292 mm à droite de la ligne verticale de référence.
• Répéter cette opération du côté opposé et vérifier l'alignement.
• Marquer comme indiqué, un point de référence (2) à 200mm de la ligne verticale de référence et à 458mm au-dessus du plan de cuisson.
• Répéter cette opération du côté opposé et vérifier l'alignement.
• Percer les points (1) avec une mèche de 12 mm.
• Percer le point (2) avec une mèche de 8 mm.
• Mettre les chevilles avec l'équerre 11a dans les trous (1) et visser.
• Mettre la cheville 11 dans le trou (2).
• Comme indiqué, poser l'équre 7.2.1 à 1-2 mm du plafond ou de la limite supérieure, en alignant le centre (entailles) avec la ligne verticale de référence.
• Marquer les centres des trous de l'équre.
• Comme indiqué, poser l'équre 7.2.1 à X mm en dessous de la première équre (X = hauteur du conduit supérieur fourni avec la hotte), en alignant le centre de l'équre (entailles) avec la ligne verticale de ↔reference.
• Marquer les centres des troughs de l'équre.
• Percer les truies avec une mèche de 8 mm.
• Mettre les chevilles 11 dans les trous. Fixer l'équerre à l'aide des vis 12a (4,2 x 44,4) fournies avec l'appareil.

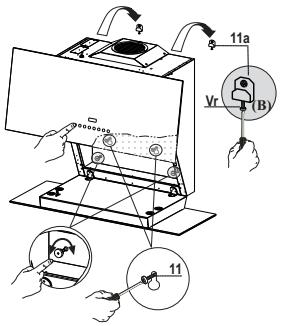

Montage du corps de hottér

• Régler les deux vis Vr, des équères 11a, en début de course (B).
• Accrocher le corps de la hotte aux 2 équerres 11a.
• Relier la hotte à l'alimentation du secteur en intercalant un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Ouvrir le panneau supérieur. (Voir le paragraphe USAGE)
• Ouvrir la porte inférieure en la tirant vers le bas avec les mains,
• Retirer les filtres à graisse en intervenant sur les poignées prévues à cet effet.
• En passant par l'intérieur du corps de hotte, intervenir sur les vis Vr pour niveler le corps de hotte.

Attention: dans le cas d'un mur irrégulier qui pourrait causer un non-alignement des panneaux en verre, tourner les pommeaux à l'intérieur de la hotte dans la partie en bas jusqu'à aligner les deux verres.

• Serrer la vis de sécurité 11.
• Remonter les filtres à graisse et fermer le panneau supérieur. (Voir le paragraphe USAGE)
• Débrancher la hotte de l'alimentation du secteur.

Attention: Si lors de l'ouverture ou de la fermeture de la porte celle-ci rencontre un obstacle, elle se bloque. Retirer l'obstacle et appuyer de nouveau sur la touche pour ouvrir la porte.

Remplacement du fusible

• Le fusible est situé en haut à gauche, tourner le porte-fusible selon les indications fournies et replacer le fusible par un autre fusible ayant les mêmes caractéristiques.

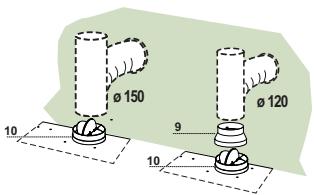

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120mm dont le choix est laissé à l'installateur.

Raccord tube Ø 150

• Insérer la bride avec soupape Ø 150 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.

Raccord tube 0 120

• Pour la liaison avec le tube 120mm, insérer la buse de réduction 9 sur la bride 150 précédemment installée.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Dans les deux cas, retirer les filtres anti-odeur à charbon actif éventuels.

Pour l'installation dans la Version Filtrante, il faut acheter le kit fourni sur demande. Cartouche au charbon actif.

Enlever la cornière de la cheminée - Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre vis 12c (2,9 x 6,5). - Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12d (2,9 x 9,5) fournies avec l'appareil.

Branchement électrique

• Débrancher la hotte du réseau électrique.
• Appuyer sur la Touche "A" pendant plus de 2 secondes (Voir le paragraphe EMPLOI) pour ouvrir le panneau supérieur.
• Retirer les filtres à graisse (Voir le paragraphe EMPLOI) et s'assurer que le connecteur du câble électrique est introduit de façon correcte dans la prise d'aspiration.

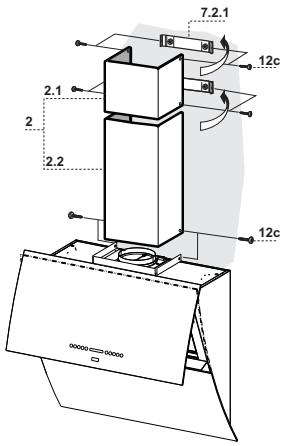

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1; référer jusqu'à la butée.
• Fixer légèrement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi ; référer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis M12 fournies.

Tableau des commandes

Touche	Fonction	Affichage
A	Porte fermée: Appuyer sur la touche pendant environ 2 secondes pour ouvir la porte et brancher le moteur à la démarche vitesse régée.Porte ouverte: Appuyer brièvement pour brancher ou débrancher le moteur.	Affiche la vitesse régée.
B	Diminue la vitesse d'exercice.	Le nombre de segments allumés diminue.
C	Augmente la vitesse d'exercice.	Le nombre de segments allumés augmente.
D	Branché / Débranche la vitesse Intensive. Cette vitesse est temporisée à 10 minutes, à la fin de ce délié le système retoune à la vitesse précédemment régée. Cette fonction est indiquée pour faire face aux pointes d'émission des fumées de cuisson. La fonction ne peut pas été activée si le 24H est actif.	Le I clignote et les segments à l'afficheur sont tous allumés.
	Appuyer sur cette touche pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage) et aucune alarme n'est en cours, pour brancher/débrancher l'alarme des filtres à charbon actif.	2 clignotements « C » - Alarme activée1 clignotement « C » - Alarme désactivée.
E	Branché / Débranche la vitesse 24H. Cette vitesse branche le moteur à une vitesse qui permet une aspiration de 100 m3/h pendant 10 minutes par heures. Ce mode n'est pas activable lorsque le mode Intensif ou Delay est actif.	Affiche 24 et les segments à l'afficheur s'allument cyclquement.
	Appuyer sur la touche pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), et aucune alarme n'est en cours, pour brancher/ débrancher la télécommande.	(2 clignotements Barre led moteur) - Télécommande active.(1 clignotement Barre led moteur) - Télécommande non active.
F	Branché / Débranche Delay. Activable lorsque le moteur est branché (sauf les modes Intensif et 24H), elle active l'extinction automatique différée de 30 minutes du moteur et de l'éclairage.	Affiche le symbole d'une horloge.
	Appuyée pendant 5 secondes Valide / Invalide le mode bloc clavier, par exemple pour effectuer le nettoyage du verre.	Les led s'éclairent et effectuent une séquence d'allumage.
G	Effectue le reset de l'alarme saturation filtres en appuyant sur la touche pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage).	Après 100 heures de fonctionnement, le symbole de la Goutte s'affiche pour signaler la saturation des filtres métalliques.Apreès 200 heures de fonctionnement, C s'affiche pour signaler la saturation des filtres à charbon actif.
H	Modifie l'intensité de l'éclairage à chaque appui sur la touche, de façon cyclique.	-
I	Porte fermée: Appuyer pendant environ 2 secondes pour ouvir la porte à moitié et allumer l'éclairage à l'intensité maximum. Pour modifier l'intensité, appuyer sur la touche H.- Appuyer de nouveau sur la touche pour êtreindre l'éclairage et fermer la porte.- En appuyant sur la touche A, l'éclairage s'éteint et le moteur fonctionné seulement aux deux premières vesseses.Porte ouverte: Appuyer brièvement pour allumer ou éteindre l'éclairage.	-
L	Porte fermée: Appuyer pendant environ 2 secondes pour ouvir la porte, brancher le moteur à la troisième vitesse et l'éclairage à l'intensité maximum.Porte ouverte: Appuyer pendant environ 2 secondes pour tout débrancher, moteur et éclairage, en mettant à zéro toute fonction active et en fermant la porte.	-

Attention :

Dans la phase d'ouverture et de fermeture, le panneau monte une protection qui, en cas de blocage durant le mouvement, inverse le sens de marche jusqu'à un maximum de 6 tentatives, avant de signaler, avec une animation clignotante « L », le verrouillage définitif. À ce point, si possible, retirez l'obstacle qui empêche le mouvement et appuyez sur la touche L pendant 2 secondes. Le panneau fera encore 6 tentatives au maximum pour essayer de se former ou de s'ouvrir, avant de retourner à la situation de verrouillage si le mouvement échoue. Dans ce cas, faire appel au service après-vente.

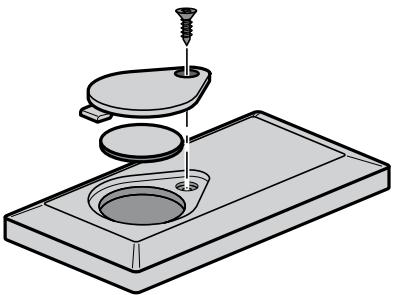

Telecommande

Cet appareil peut être commandé via une télécommande, alimentée avec une batterie 3V type CR2032 (non fournie).

• Ne pas ranger la commande à proximité de sources de chaleur.
• Ne pas jeter les batteries dans la nature, mais les déposer dans les bornes de collecte.

Φ	Φ	Moteur	Portefermée: Ouvre la porteté branche le moteur à laforthème vitesseprogrammée.
			Porte ouverte: On / Off Moteur.
			Appuyée pendant 2 secondes:a) Si porte ouverte Moteur + Éclairage Off.b) Si portefermée Ouvret la porteté et branche l'éclairage + Moteur On.
	Φ↑	-	-
	Φ′	-	-
Φ		Éclairage	Portefermée: Ouvre la portetà moitié et branche l'éclairage à l'intensitémaximum.
			Porte ouverte à moitié: Éteint l'éclairage et ferme la porte.
			Porte ouverte: On / Off Éclairage
Φi	ΦII	Intensive	Active la fonction Intensive.
Φ	ΦIII	Delay	Active la fonction Delay.
			Appuyée pendant 2 secondes: Active / Débranche la fonction 24 H.
+		-	Augmente la vitesse de fonctionnement à chaque appui.
-		-	Diminue la vitesse de fonctionnement à chaque appui.

Filtres à graisse métalliques

Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole Goutte s'affiche ou au moins tous les 2 mois environ ou plus souvent, en cas d'utilisation particulièrement intensive.

Rétablissement du signal d'alarme

• Appuyer sur la touche G pendant au moins 2 secondes.

Nettoyage des filtres

• Si la porte est fermée, appuyer sur la touche A pendant environ 1 seconde pour l'ouvrir (Voir EMPLOI).
• Ouvrir la porte inférieure en la tirant vers le bas avec les mains.
• Retirer les filtres, un à un, en les poussant vers l'arrière du groupe tout en les tirant vers le bas.
• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier.)
• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.

Non lavable et non regénérable, doit être remplacé quand le symbole C s'affiche ou au moins tous les 4 mois. La signalisation de l'alarme doit avoir été activée précédemment.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation des filtres au moment de l'installation ou après.
• Éteindre l'éclairage et couper le moteur d'aspiration.
• Appuyer sur la touche D pendant environ 5 secondes pour valider / invalider les filtres C. A.
• 2 clignotements du symbole C Alarme saturation filtré C. A. ACTIVÉE
• 1 clignotement du symbole C Alarme saturation filtré C. A. DÉSACTIVÉE

Rétablissement du signal d'alarme

• Appuyer sur la touche G pendant au moins 2 secondes.

Remplacement du filtre

• Si la porte est fermée, appuyer sur la touche A pendant environ 1 seconde pour l'ouvrir (Voir EMPLOI).
• Retirer les Filtres à Graisse.
• Retirer les filtres anti-odeur au charbon actif saturés, selon les indications (A).
• Placer les nouveaux filtres, selon les indications (B).
• Remonter les Filtres à Graisse.

Éclairage

• Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
