Marque	Atlantic
Modèle	AOYG 45 LATT.UE
Référence fabricant	872002
Type	Unité extérieure climatiseur Maxi-Multi
Technologie compresseur	DC Inverter double rotor
Puissance frigorifique nominale	12 500 W
Puissance calorifique nominale	14 000 W
EER (refroidissement)	3,21
COP (chauffage)	3,61
Classe énergétique refroidissement	B
Classe énergétique chauffage	A
Fluide frigorigène	R410A
Alimentation électrique	Triphasé 400 V+N
Plage de fonctionnement refroidissement	-15 °C à +46 °C
Plage de fonctionnement chauffage	-15 °C à +24 °C
Nombre d'unités intérieures max	3
Longueur max liaisons frigorifiques	75 m
Dénivelé maximal	30 m
Diamètre tuyau aspiration	15,875 mm
Diamètre conduite liquide	9,525 mm
Niveau sonore unité extérieure	69 dB(A)
Dimensions H x L x P	998 x 970 x 330 mm

FOIRE AUX QUESTIONS - AOYG 45 LATT.UE UNITE MAXI MULTI 12500W ATLANTIC

Qu'est-ce que l'ATLANTIC AOYG 45 LATT.UE et à qui s'adresse-t-il ?

L'AOYG 45 LATT.UE est l'unité extérieure d'un système Maxi-Multi DC Inverter d'Atlantic, conçue pour des installations tertiaires ou résidentielles à forte puissance. Elle délivre 12 500 W en refroidissement et 14 000 W en chauffage, et peut alimenter jusqu'à 3 unités intérieures simultanément.

Combien d'unités intérieures peut-on raccorder à cette unité extérieure ?

L'AOYG 45 LATT.UE accepte jusqu'à 3 unités intérieures raccordées en direct. Il est en outre possible de piloter jusqu'à 16 appareils intérieurs depuis la même télécommande dans une installation étendue.

Quelle alimentation électrique est requise pour l'installation ?

L'appareil fonctionne obligatoirement en triphasé 400 V+N. Une alimentation monophasée est incompatible. Vérifiez la disponibilité d'un branchement triphasé dans votre local avant de commander l'unité.

Quel fluide frigorigène utilise l'AOYG 45 LATT.UE et peut-on le recharger soi-même ?

L'appareil utilise du R410A. La manipulation et la recharge de ce fluide sont réservées aux techniciens titulaires d'une attestation de capacité. Toute intervention sur le circuit frigorifique doit être confiée à un professionnel habilité.

Jusqu'à quelle température extérieure l'unité fonctionne-t-elle ?

En refroidissement, la plage va de -15 °C à +46 °C. En chauffage, de -15 °C à +24 °C. Cette capacité à démarrer jusqu'à -15 °C extérieur en fait une solution adaptée aux régions à hivers rigoureux.

Quelle est la longueur maximale autorisée pour les liaisons frigorifiques ?

La longueur totale des liaisons frigorifiques peut atteindre 75 m. La différence de hauteur maximale entre l'unité extérieure et les unités intérieures est limitée à 30 m. Respectez ces limites pour garantir les performances et la durabilité du système.

Quel est le niveau sonore de l'unité extérieure ?

L'unité extérieure émet 69 dB(A). Prévoyez un emplacement respectant la réglementation locale sur le bruit de voisinage et les distances minimales par rapport aux limites de propriété.

Quelles unités intérieures sont compatibles avec l'AOYG 45 LATT.UE ?

En monosplit, elle s'associe aux ensembles ARYT 45 LML, ABYT 45 LRT et AUYT 45 LRL. En bi-split, elle accepte des unités intérieures de 6 300 W. Consultez la fiche de compatibilité Atlantic pour valider votre configuration avant toute commande.

Quelles sont les dimensions de l'unité extérieure ?

L'unité mesure 998 mm de hauteur, 970 mm de largeur et 330 mm de profondeur. Prévoyez un dégagement suffisant autour de l'appareil pour assurer la circulation d'air et faciliter les interventions de maintenance.

Quelles sont les classes énergétiques de l'appareil ?

L'AOYG 45 LATT.UE est classé A en chauffage (COP 3,61) et B en refroidissement (EER 3,21). Ces performances sont supérieures aux systèmes non-Inverter classiques et contribuent à réduire la facture énergétique.

La technologie DC Inverter double rotor apporte-t-elle un avantage concret ?

Oui : le compresseur DC Inverter double rotor module en continu sa vitesse selon la demande, supprimant les démarrages répétés énergivores. Le résultat est une température intérieure plus stable, un niveau sonore réduit à charge partielle et une consommation électrique globalement plus faible.

Que faire si l'unité extérieure affiche un code d'erreur ou cesse de fonctionner ?

Notez le code affiché et consultez la notice de maintenance fournie avec l'appareil. Si l'anomalie persiste, contactez un technicien Atlantic agréé. N'intervenez jamais vous-même sur les circuits frigorifiques ou électriques haute tension : ces opérations nécessitent des habilitations spécifiques.

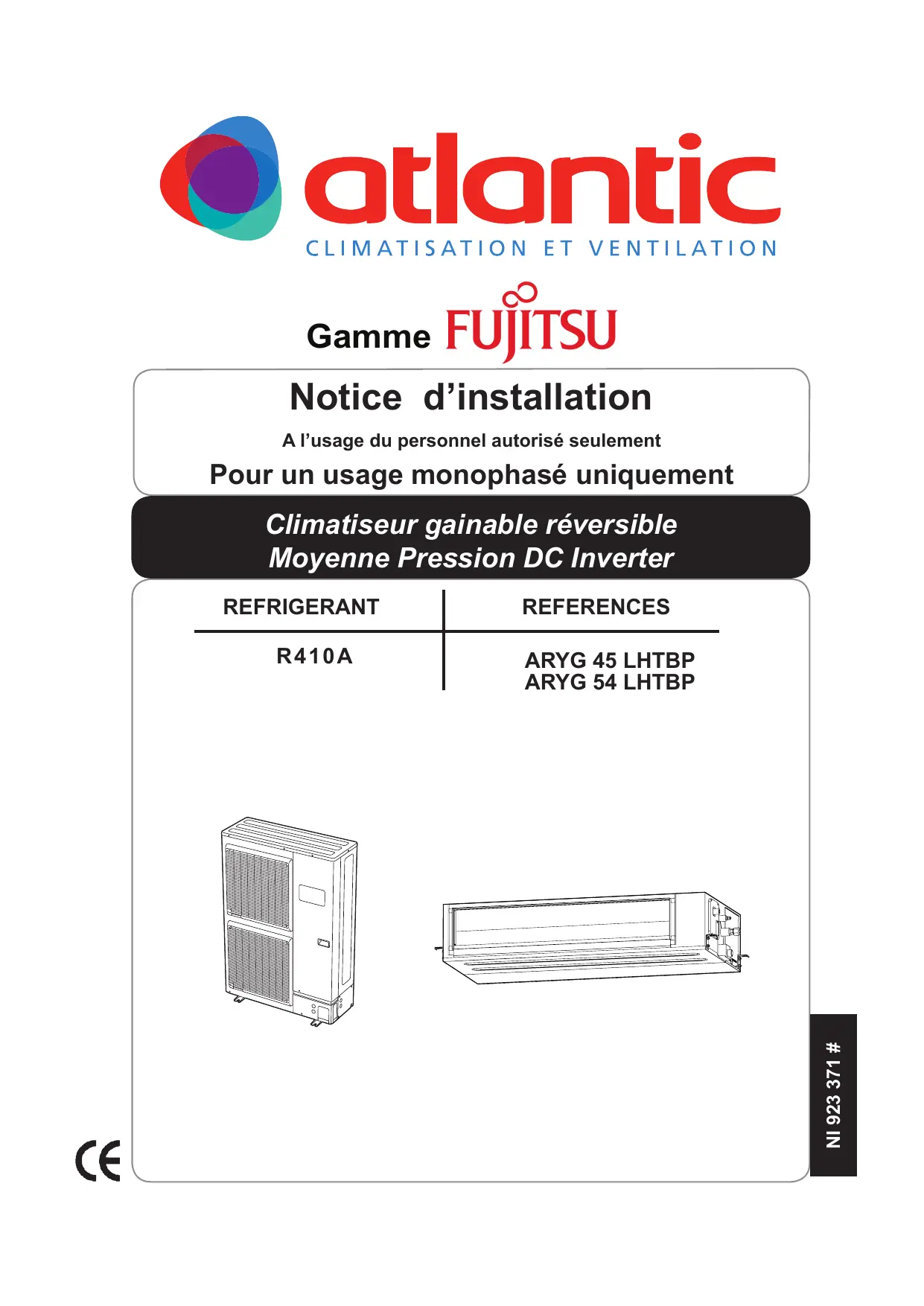

MODE D'EMPLOI AOYG 45 LATT.UE UNITE MAXI MULTI 12500W ATLANTIC

Notice d'installation

A l'usage du personnel autorisé seulement

Pour un usage monophasé uniquement

Climatiseur gainable réversible

Moyenne Pression DC Inverter

REFRIGERANT

R410A

REFERENCES

ARYG 45 LHTBP

ARYG 54 LHTBP

Découpez soigneusement votre notice simplifiée de télécommande, puis pliez la en 2 comme indiqué ci-dessous.

3

Conservez votre notice simplifiée de télécommande à proximité de votre installation.

1. MONITEUR

a. Ecran tactile
b. LED (Voyant d'alimentation)
c. Bouton ON / OFF
d. Capteur de température de la pièce (Intérieur)

(a) (b) (c) (d) Bureau Mode Froid T° Cons. 26.0°C Temp. Pièce 26.0°C Statut Menu Ve 10:00AM Ventil. Auto I/I

2. COMMANDE

2.1 Marche / Arrêt

Appuyez sur le bouton [ON / OFF]. La LED ⏻/1 reste allumée pendant que l'unité intérieure fonctionne.

2.2 Choisir le mode de fonctionnement

(1) Sélectionnez [Mode] sur l'écran tactile.
(2) L'écran « Mode » s'affiche. Sélectionnez le mode de fonctionnement.

(1)

(2)

(3) Enregistrez le réglage en appuyant sur [OK]

Remarques : seuls les modes sélectionnables s'affichent. Ces modes peuvent être différents en fonction de la configuration du système et de l'état de fonctionnement.

3.2 Réglage de direction du flux d'air

(1) Sélectionnez [Régl. Direct. Flux air] sur l'écran « Menu principal ».
(2) L'écran « Régl. Direct. Flux air » s'affiche. Lorsque [Réglage VT] ou [Réglage HZ] est sélectionné, chaque écran de réglage s'affiche.

(1)

(2)

Remarques : Pour les unités intérieures sans fonction de réglage de direction du flux d'air, [Régl. Direct. Flux air] ne s'affiche pas. De même, lorsque l'unité intérieure ne possède pas de fonction de réglage de direction de flux d'air horizontal, [HZ] ne s'affiche pas.

3.2.1. Direction de soufflage verticale (VT)

(1) Sélectionnez [Réglage VT] sur l'écran « Régl. Direct. Flux air ».
(2) L'écran « Régl. Orientation verticale du flux air » s'affiche. Touchez [▲] ou [▼] et réglez la position verticale de soufflage des volets.

(1)

(2)

(3) Enregistrez le réglage en appuyant sur [OK]

3.2.2. Direction de soufflage horizontale (HZ)

(1) Sélectionnez [Réglage HZ] sur l'écran « Régl. Direct. Flux air ».
(2) L'écran « Régl. orientation horizontale flux air » s'affiche. Touchez [◀] ou [▶] et réglez la position horizontale de soufflage des volets.

(1)

(2)

(3) Enregistrez le réglage en appuyant sur [OK]

2.3 Régler la température

(1) Sélectionnez [T° Cons.] sur l'écran tactile.
(2) L'écran « T° Cons. » s'affiche. Réglez la température de la pièce avec [▲] ou [▼].

(1)

(2)

(3) Enregistrez le réglage en appuyant sur [OK]

Remarques : La plage de température réglable est différente en fonction du mode de fonctionnement.

2.4 Définir la vitesse du ventilateur

(1) Sélectionnez [Ventil.] sur l'écran tactile.
(2) L'écran « Ventil. » s'affiche. Sélectionnez la vitesse du ventilateur avec [▲] ou [▼].

(1)

(2)

3. RÉGLAGES

3.1 Sélectionner des éléments de réglage

(1)

(2)

(1) Sélectionnez le bouton [Menu] sur l'écran tactile.
(2) L'écran « Menu principal » s'affiche, il comporte 2 pages qui commutent en touchant [Page suivante] ou [Page précédente].

3.5 Réglage minuterie

(1) Sélectionnez [Réglage minuterie] sur l'écran « Menu principal ».
(2) L'écran « Réglage minuterie » s'affiche.

(1)

(2)

3 réglages minuterie sont possibles :

• Minuteur Marche
• Minuteur Arrêt
• Arrêt auto. Timer

3.6 Réglage Spécifique

(1) Sélectionnez [Réglage spécifique] sur l'écran « Menu principal ».
(2) L'écran « Réglage spécifique » s'affiche.

(1)

(2)

Les éléments suivants sont définis :

• Economie
• Retour Réglage Auto. T° (pour l'administrateur)
• Paramétrage plage temp. Consigne (pour l'administrateur)
  • Hors gel* (pour l'administrateur)
• Réglage sonde de présence* (pour l'administrateur)
• Fonct. économie ventilateur* (pour l'administrateur)

(*) : Les éléments non pris en charge par l'unité intérieure ne s'affichent pas.

Référez-vous à la notice d'utilisation de votre télécommande pour plus de détails.

Statut Page 4/4 État spécial • Réglage sonde de présence • Fonct. économie ventilateur Visuali. Page précédente Rapport d'erreur

Rapport d'erreur Page 1/5 Adresse [02-01 ] Code d'erreur [14,15, 41, 44 ] Précédent Page suivante

atlantic

CLIMATISATION ET VENTILATION

FUJITSU

Notice d'utilisation simplifiée de la télécommande AR-WEC1E

Cette notice résume les actions principales de votre télécommande, et vous donne une traduction française des différentes touches. Elle ne se substitue en aucun cas à la notice d'utilisation de votre climatiseur que vous devez conserver.

Coordonnées de l'installateur

AVERTISSEMENTS 8

GÉNÉRALITÉS 10

UNITÉ EXTÉRIEURE

1. ACCESSOIRE STANDARD LIVRÉ AVEC L'APPAREIL 12

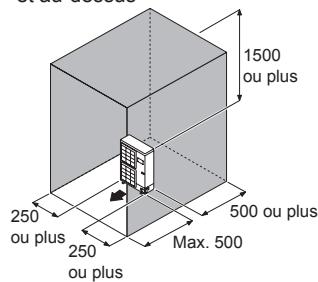

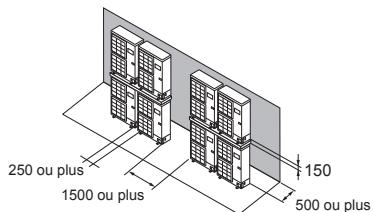

2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ EXTÉRIEURE 12

2.1. Choix de l'emplacement 12

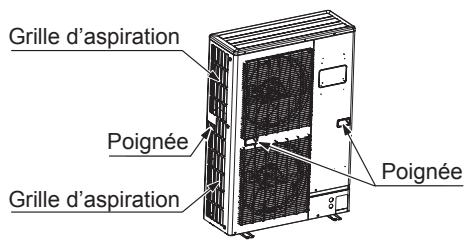

2.2. Déplacement de l'unité extérieure 13

3. INSTALLATION DE L'UNITÉ EXTÉRIEURE 13

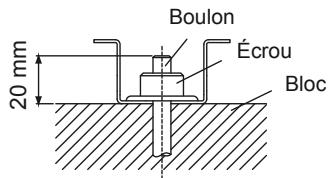

3.1. Préparation de l'installation 13

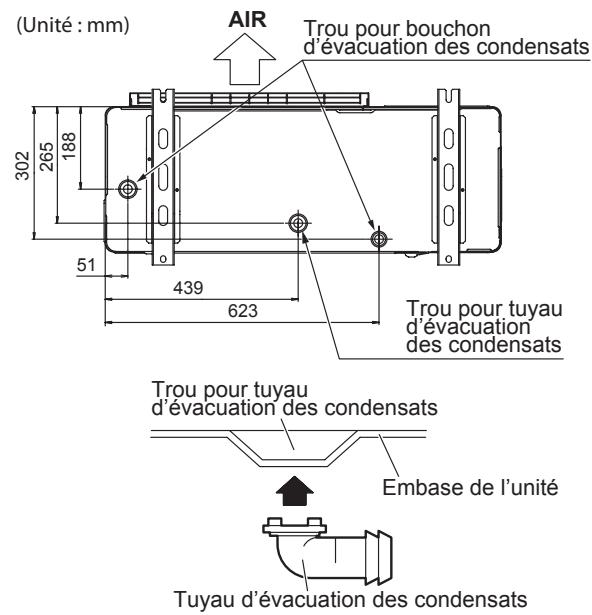

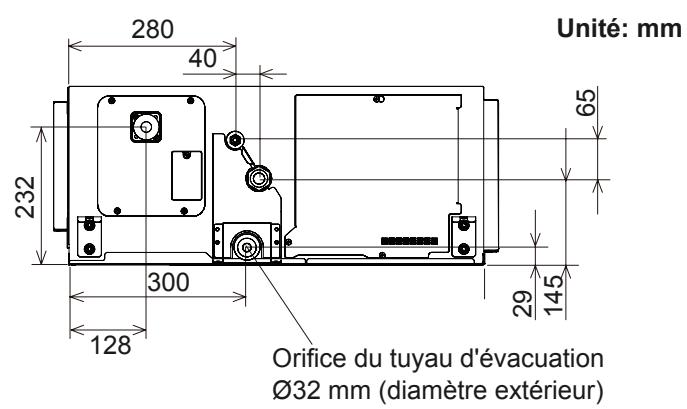

3.2. Installation de l'évacuation des condensats 14

4. RACCORDEMENT DES LIAISONS FRIGORIFIQUES 14

4.1. Mise en forme des liaisons frigorifiques 15
4.2. Passages de sorties des liaisons frigorifiques 15
4.3. Raccordement par brasage des liaisons frigorifiques 15

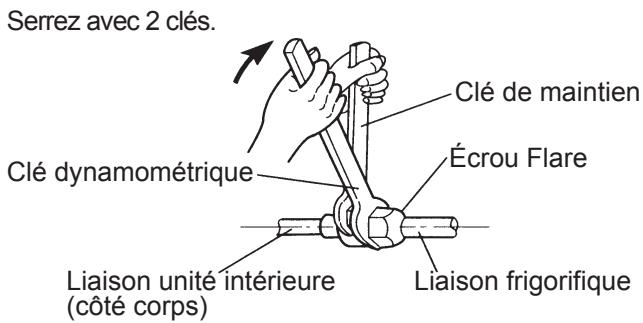

4.4. Raccordement en flare des liaisons frigorifiques 16

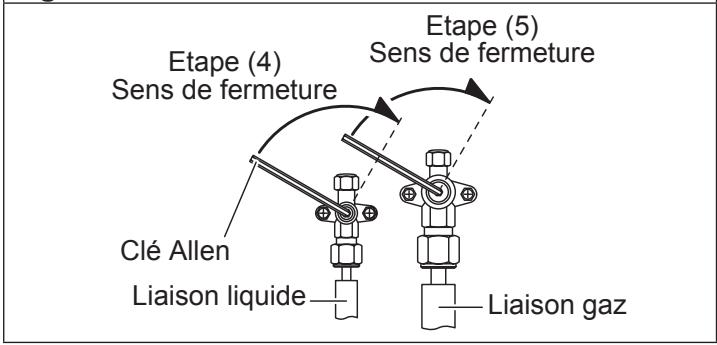

4.5. Précautions de manipulation des vannes 17

5. MISE EN SERVICE DE L'INSTALLATION 17

5.1. Test d'étanchéité (mise en pression des liaisons frigorifiques et de l'unité intérieure) 17

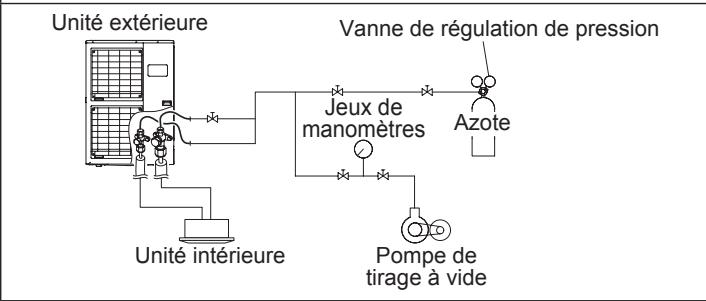

5.2. Tirage au vide des liaisons frigorifiques et de l'unité intérieure 18
5.3. Charge complémentaire (si nécessaire) 18
5.4. Mise en gaz de l'installation 18
5.5. Vérifications de l'absence de fuites sur le circuit 19
5.6. Essais de l'appareil 19
5.7. Fin de la mise en service 19

6. CÂBLAGE ÉLECTRIQUE 19

6.1. Caractéristiques de l'alimentation 19
6.2. Raccordements électriques 20

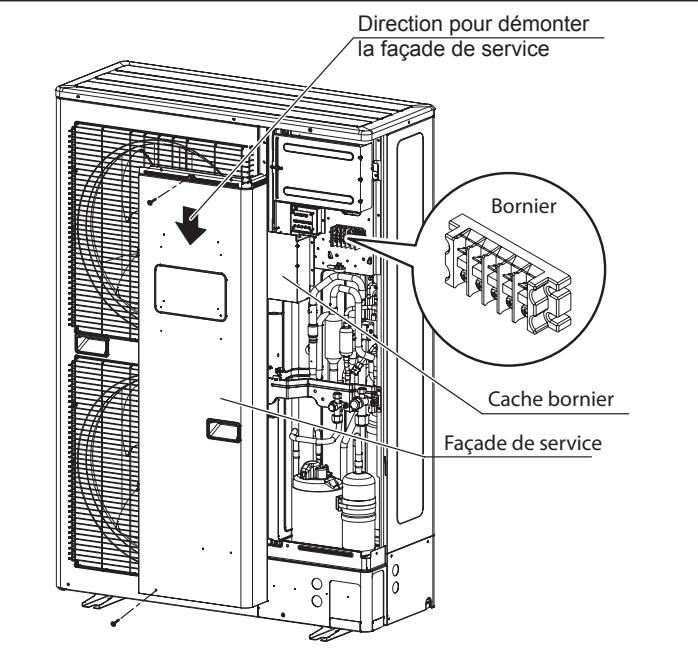

6.3. Ouverture des passages de sortie des câbles électriques 21

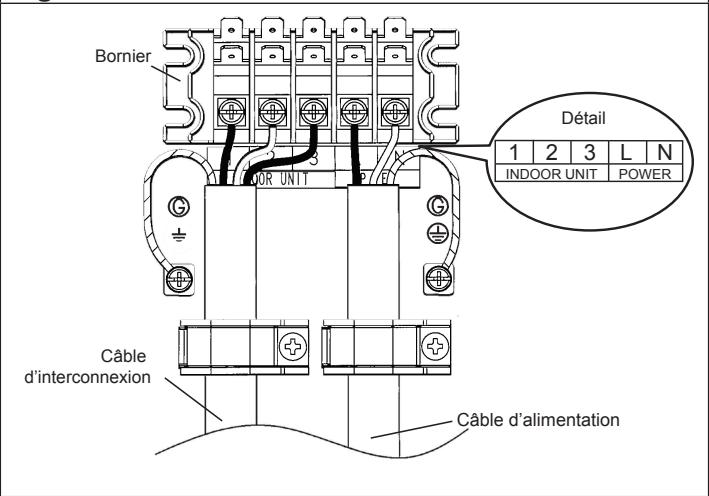

6.4. Câblage de l'interconnexion et de l'alimentation sur l'unité extérieure 21
6.5. Isolation calorifique 22

7. FONCTIONNEMENT DE L'AFFICHAGE DE L'UNITÉ EXTÉRIEURE 23

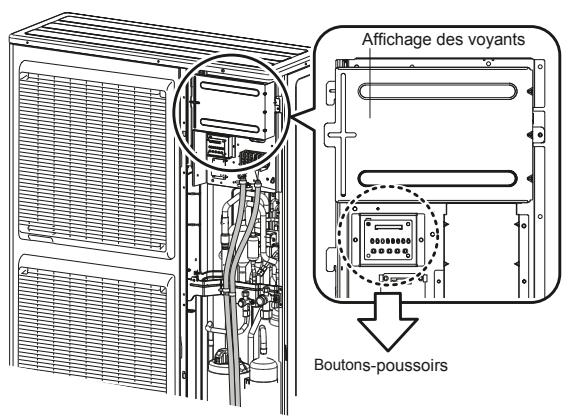

7.1. Emplacement de l'affichage 23
7.2. Descriptif de l'affichage 24

8. PARAMÉTRAGE PARTICULIER (FACULTATIF) 25

8.1. Boutons et fonctions paramétrages 25
8.2. Paramétrage mode silencieux (low noise) 25

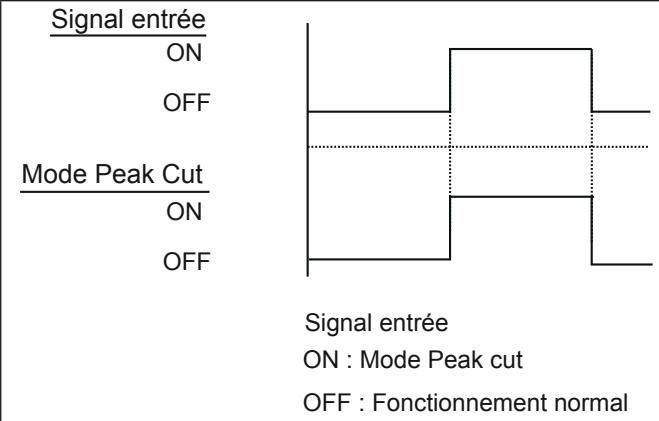

8.3. Paramétrage mode alimentation électrique rationnée (peak cut) 26

SOMMAIRE

9. CONTACTS ENTRÉE ET SORTIE EXTERNES 27

9.1. Contacts entrées externes 27

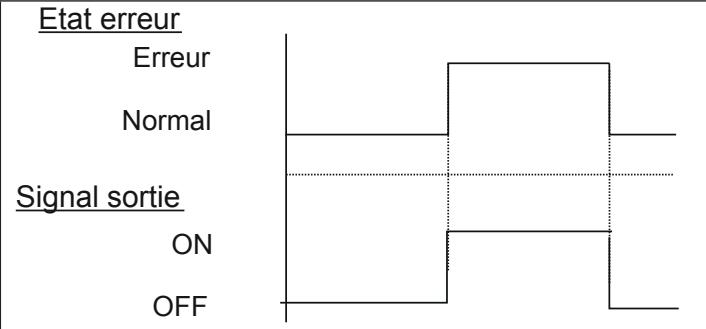

9.2. Contacts sorties externes 28

10. TEST DE FONCTIONNEMENT (TEST RUN) 29

10.1. Vérification avant l'essai de fonctionnement 29
10.2. Procédure de l'essai de fonctionnement 29
10.3. Liste de vérification 30
10.4. Affichage des erreurs 30

11. RÉCUPÉRATION DU FLUIDE (PUMP DOWN) 32

UNITÉ INTÉRIEURE

1. ACCESSOIRES 34

1.1. Accessoires de l'unité intérieure 34
1.2. Accessoires en option 35

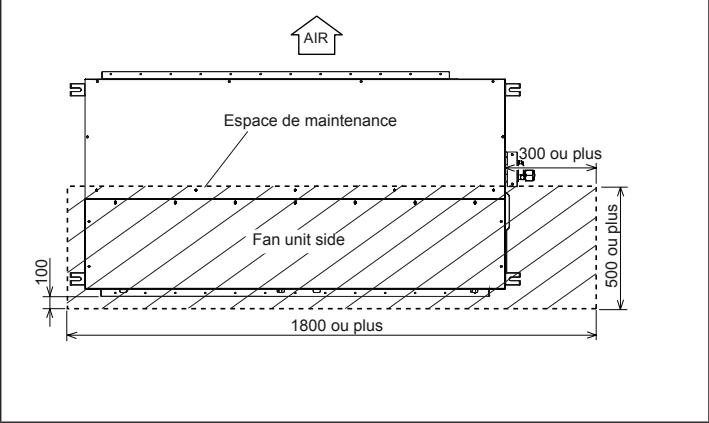

2. CHOIX DE L'EMPLACEMENT 35

3. INSTALLATION DE L'UNITÉ 36

3.1. Préparation de l'unité intérieure pour l'installation au plafond 36
3.2. Mise à niveau 37

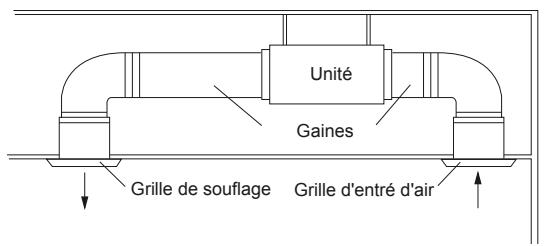

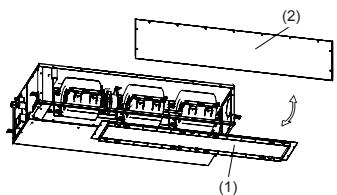

3.3. Connexion de la voie de reprise d'air 37

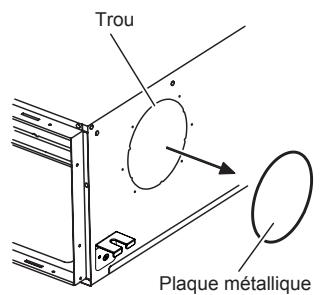

3.4. Préparation de l'unité pour l'utilisation de l'entrée d'air neuf 38

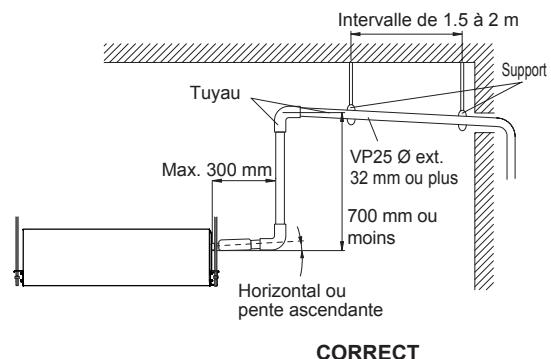

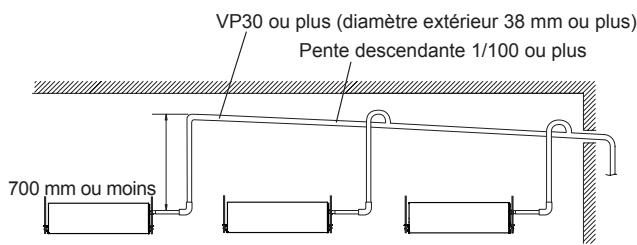

3.5. Installation du tuyau d'évacuation des condensats 38

4. LIAISONS FRIGORIFIQUES 40

4.1. Raccordement des liaisons frigorifiques 40
4.2. Isolation calorifique 41

5. CÂBLAGE ÉLECTRIQUE 41

5.1. Préparation des connexions électriques 42

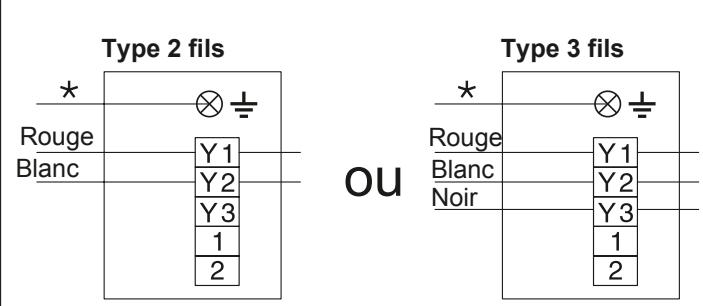

5.2. Schéma de câblage 42
5.3. Procédure de câblage 42

6. ACCESSOIRES EN OPTION 43

6.1. Contacts entrée/sortie externe 44
6.2. Sonde déportée 45

TÉLÉCOMMANDE (DE SÉRIE)

1. ACCESSOIRES POUR LA POSE DE LA TÉLÉCOMMANDE 46

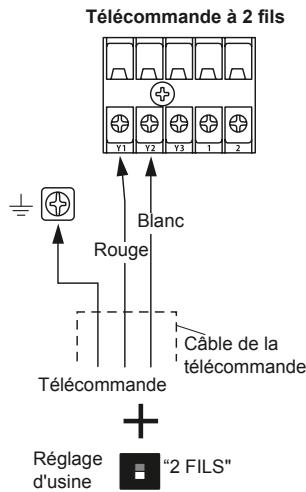

2. SPÉCIFICATION DE CÂBLAGE 46
3. TÉLÉCOMMANDES (EN OPTION) 46
   3.1. Télécommande filaire UTY-RVNYM 46
   3.2. Télécommande filaire UTY-RNRYZ1 46
   3.3. Télécommande filaire simple UTY-RSNYM 46
   3.4. Télécommande infrarouge UTY-LBTYM 46
4. FONCTIONS ET PARAMÈTRES À RÉGLER 47

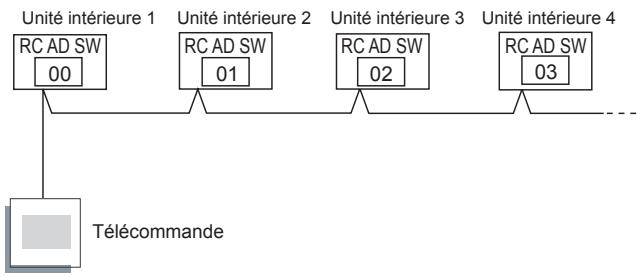

5. CONTRÔLE DE GROUPE 50
   5.1. Paramétrage de l'adressage de la télécommande 51
6. CONTRÔLE À L'AIDE DE 2 TÉLÉCOMMANDES 52
7. CODES ERREURS 54

EUROVENT CERTIFIED PERFORMANCE www.eurovent-certification.com

Eurovent Certification est un organisme indépendant qui test les climatiseurs et valide les performances annoncées par les fabricants. Notre partenaire Fujitsu participe au programme de certification EUROVENT des climatiseurs (Programme AC).

CET APPAREIL UTILISE LE RÉFRIGÉRANT R410A

Faire attention sur les points suivants :

• Il faut utiliser des liaisons frigorifiques et des outils spéciaux pour des machines fonctionnant au R410A.

• Les modèles utilisant du R410A ont un Schrader (pour charger et réaliser le tirage au vide) de diamètre différent. Pensez à vérifier vos flexibles avant de commencer l’installation.

• Etre plus attentif qu’avec les autres modèles lors de l’installation, ne pas faire entrer dans les liaisons frigorifiques de l’eau, de l’huile et de la poussière. Pour le stockage des liaisons, vérifier que les extrémités soient bien bouchées.

• Lors de la phase de charge en réfrigérant, toujours le faire en phase liquide.

• La mise en service de ce climatiseur nécessite l’appel d’un installateur qualifié, possédant une attestation de capacité conformément aux articles R 543-75 à 123 du code de l’environnement et de ses arrêtés d’application. Ainsi que toute autre opération réalisée sur des équipements nécessitant la manipulation de fluides frigorifiques.

OUTILS SPÉCIAUX POUR R410A

Outil	Détails
Manifolds	La pression est forte et ne peut être mesurée à l’aide de manomètres standards. Pour éviter de mélanger les différents fluides, les diamètres des différents ports ont changé. Il est recommandé d’utiliser un manifold avec des manomètres ayant une plage de mesure de -0.1 à 5.3 MPa (-1 à 53 bars) (HP) et de -0.1 à 3.8 MPa (-1 à 38 bars) (BP).
Schrader	Pour augmenter la résistance à la pression, la taille et le matériel ont été changés.
Pompe à vide	Il faut utiliser une pompe à vide adaptée (contenant de l’huile de synthèse POE).
Détecteur de fuites	Il faut utiliser un détecteur de fuites dédié aux HFC.

⚠ AVERTISSEMENT

Quand un appareil est installé ou déplacé, ne pas mélanger de gaz autre que le R410A.

ATTENTION

Quand les liaisons frigorifiques installées sont inférieures à 5 m, le bruit de l'unité extérieure est transféré sur l'unité intérieure ce qui causera un bruit anormal.

ATTENTION
1	Cet appareil fait partie d'un ensemble constituant un climatiseur. Il ne peut être installé seul ou avec des éléments non autorisés par le constructeur.	9	Cet appareil ne renferme aucune pièce réparable par l'utilisateur. Confiez votre appareil à un centre de réparation agréé pour toute réparation.
2	Lisez complètement les informations de sécurité ci-dessous avant d'installer ou d'utiliser le climatiseur.	10	Ne mettez pas l'installation sous tension tant que les travaux de raccordement ne sont pas totalement terminés.
3	Cet appareil doit obligatoirement être installé par du personnel qualifié possédant une attestation de capacité pour la manipulation des fluides frigorigènes. Référez-vous aux lois et règlements en vigueur sur le lieu d'installation.	11	Les appareils ne sont pas anti-déflagrants et ne doivent donc pas être installés en atmosphère explosible.
4	L'installation doit être réalisée en respectant impérativement les normes en vigueur sur le lieu d'installation et les instructions d'installation du constructeur.	12	Ne jamais toucher les composants électriques immédiatement après que l'alimentation ait été coupée. Un choc électrique peut se produire. Après la mise hors tension, toujours attendre 10 minutes avant de toucher aux composants électriques.
5	Utilisez toujours une ligne d'alimentation indépendante protégée par un disjoncteur omnipolaire avec ouverture des contacts supérieures à 3 mm pour alimenter l'appareil.	13	En cas de déménagement, faites appel à votre centre de réparation agréé pour le débranchement et l'installation de l'appareil.
6	L'installation doit toujours être reliée à la terre et équipée d'un disjoncteur de protection des personnes contre les risques d'électrocution.	14	Si du fluide frigorigène fuit lors de l'installation, ventilez la pièce. Si du fluide qui a fuit est directement exposé à des flammes, des gaz toxiques pourraient être produits.
7	Régime de neutre et câblage d'alimentation : Les appareils de climatisation Atlantic / Fujitsu sont prévus pour fonctionner avec les régimes de neutre suivants : TT et TN. Le régime de neutre IT ne convient pas pour ces appareils (utiliser un transformateur de séparation). Les alimentations monophasées sans neutre (entre phases) sont strictement à proscrire. En ce qui concerne les appareils triphasés, le neutre doit également toujours être distribué (TT ou TN).	15	Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
8	Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.	16	Ces climatiseurs sont destinés à un usage résidentiel et tertiaire, pour assurer le confort thermique des utilisateurs. Ils ne sont pas destinés à être utilisés dans des lieux où l'humidité est excessive (fleuriste, serre d'intérieur, cave à vin ...), où l'air ambiant est poussiéreux et où les interférences électromagnétiques sont importantes (salle informatique, proximité d'antenne de télévision ou relais).

GÉNÉRALITÉS

Alimentation :

• Sur cette famille d'appareils, l'alimentation se fait sur l'unité extérieure pour les unités intérieures.
• Bien vérifier la référence de l'appareil avant de commencer les travaux de connexion électrique.

- Calibre des protections à utiliser en tête de ligne d'alimentation et sections de câbles conseillées (Tableau 1).

Le climatiseur sera toujours alimenté par une ligne spéciale protégée en tête par un disjoncteur omnipolaire avec ouverture des contacts supérieures à 3 mm dont le calibre est indiqué ci-dessous.

Le respect des normes en vigueur et en particulier de la NF C 15-100 est impératif.

Nota : Les sections ci-dessous sont données à titre indicatif. Dans tous les cas, il appartient à «l'homme de l'art» de vérifier la conformité de son installation.

Tableau 1

Appareil	Alimentation		Calibre disjoncteur	Puissance		Alimentation sur
	Câble d'alimentation	Câble d'interconnexion		Frigorifique nominale (Mini. / Maxi.)	Calorifique nominale (Mini. / Maxi.)
ARYG 45 LHTBP	3G 6 mm ^2	4G 1,5 mm ^2	32 A	12 100 W (4000 W / 14 000 W)	13 300 W (4200 W / 16 200 W)	Unité extérieure
ARYG 54 LHTBP	3G 6 mm ^2	4G 1,5 mm ^2	32 A	13 400 W (4500 W / 14 500 W)	16 000 W (4700 W / 16 500 W)	Unité extérieure

Liaisons frigorifiques :

• Utilisez exclusivement du tube spécifique pour utilisation frigorifique :
• CUIVRE RECUIT À FORTE TENEUR EN CUIVRE (99% MINIMUM),
• poli intérieurement,
• déshydraté,
• bouchonné.

Epaisseur

- minimum 0,8 mm

- maximum 1,0 mm

Résistance à la pression : 50 bars minimum

• Des liaisons frigorifiques de ce type sont disponibles en tant qu'accessoires ATLANTIC Climatisation et Ventilation.
• N'utilisez pas de pâte bleue ou d'étanchéité pour les liaisons frigorifiques car elle les obstrue. Son utilisation entraînera la mise hors garantie de l'appareil.

Nota :

L'unité extérieure peut être installée au-dessus ou au-dessous de l'unité intérieure. Ne dépassez pas les longueurs de tuyaux indiquées dans le tableau ci-dessous.

Tableau 2

Appareil	Diamètre tuyau liquide	Diamètre tuyau gaz	Longueur standard*	Longueur* mini. / maxi.	Dénivelé maxi.
ARYG 45 LHTBP ARYG 54 LHTBP	9.52 mm (3/8")	15.88 mm (5/8")	20 m	5 m / 50 m	30 m

* De longueur mini. à longueur standard : Pas de charge complémentaire requise.

De longueur standard à longueur maxi. : Charge complémentaire requise.

CHOIX DE L'EMPLACEMENT DES UNITÉS

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

⚠ AVERTISSEMENT

Assurez-vous que les murs et plafond pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure, pour éviter leurs chutes et des blessures éventuelles.

Assurez-vous d'avoir correctement fixez l'unité extérieure pour qu'elle résiste aux tremblements de terre, typhons ou autres vents violents.

Ne pas installer l'unité extérieure près de la rambarde d'un balcon, afin qu'un enfant ne puisse grimper dessus et basculer dans le vide.

ATTENTION

Ne pas installer l'unité intérieure ou extérieure dans les lieux suivants :

Les bords de mer, où la forte concentration de sel peut détériorer les parties métalliques provoquant des chutes de pièces ou des fuites d'eau provenant des unités.

Une pièce contenant de l'huile minérale et sujette aux projections d'huile ou de vapeur (une cuisine par exemple). Cela pourrait détériorer les parties plastiques et provoquerait la chute de pièces ou des fuites d'eau provenant des unités.

Lieu de production de substances qui compromettent l'équipement, tel que le gaz sulfurique, le gaz de chlore, l'acide, ou l'alcali. Il fera corroder les tuyaux de cuivre et les joints causant la fuite de liquide réfrigérant.

Une zone où on produit de l'ammoniaque et où des animaux peuvent uriner sur l'unité extérieure.

Un endroit avec des fuites de gaz combustible, contenant les fibres de carbone ou des poussières inflammables en suspension, ou des particules volatiles inflammables tels que du diluant pour peinture ou de l'essence. Si le gaz fuit et se répand autour de l'unité, il peut s'enflammer.

Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.

L'unité extérieure ne doit pas être installée penchée de plus de 3°.

Installez l'unité intérieure, l'unité extérieure, les câbles d'alimentation, les câbles d'interconnexion et les câbles de la télécommande au minimum à 1 m d'une télévision ou d'un récepteur radio. Cette précaution est destinée à éviter les interférences sur le signal de réception de la télévision ou du bruit sur le signal radio (Cependant, même à plus d'1 m les signaux peuvent être encore perturbé).

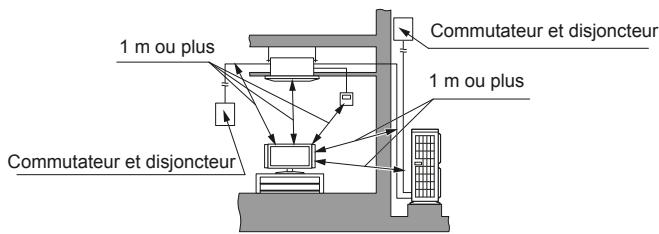

Fig. 1

1 m ou plus Commutateur et disjoncteur 1 m ou plus Commutateur et disjoncteur

* Exemple donné pour une installation avec un appareil de type cassette.

Ne pas installer dans une zone habitée par de petits animaux susceptibles d'être à l'origine de pannes ou d'incendie, s'ils sont en contact avec des parties électriques dans l'appareil.

L'emplacement doit être bien ventilé, à l'abri de la pluie et des rayons du soleil.

Si l'unité extérieure est installée à proximité du public, installez une barrière protectrice ou un équivalent pour empêcher l'accès.

Choisissez un emplacement loin des échappements de gaz de refoulement, de suie, de poussière, ou de débris.

Soyez attentif à ne pas gêner votre voisinage avec le souffle de la sortie d'air, le bruit ou les vibrations de l'unité. Si l'unité doit être installée à proximité de vos voisins veillez à obtenir leur accord.

Prenez les mesures appropriées dans les régions froides pour protéger l'unité de l'accumulation de neige, des chutes de neige, ou du gèle. Pour assurer un fonctionnement normal, installez des gaines d'entrée et de sortie.

Prévoyez suffisamment d'espace autour des tuyaux (gaz et liquide) lors du transport, de l'installation, de la maintenance et pour l'accès.

1. ACCESSOIRE STANDARD LIVRÉ AVEC L'APPAREIL

Désignation	Forme	Qté
Sortie de condensats		1
Bouchon d’évacuation		2
Passe-câble		2

2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ EXTÉRIEURE

2.1. Choix de l'emplacement

ATTENTION

L'espace d'installation donné dans les exemples suivants est indiqué pour une température d'ambiance de 35 °C (bulbe sec) en mode froid. Si la température d'ambiance excède les 35 °C (bulbe sec), prévoyez plus d'espace autour de la prise d'air.

Prévoyez le même espace pour la reprise d'air à l'arrière de l'unité extérieure que ceux indiqués dans les figures.

Si l'installation n'est pas effectuée selon les recommandations, cela pourrait provoquer des courts-circuits et des défauts de fonctionnement. Ainsi l'unité extérieure pourrait facilement s'arrêter en raison de la protection de haute-pression.

Reprise d'air

Vue arrière

Les méthodes d'installations non indiquées dans les exemples suivants ne sont pas recommandées. Les performances pourraient être significativement diminuées.

2.1.1. Une seule unité extérieure

Dessus de l'unité extérieure non couvert

Fig. 2
(Unité : mm)
(1) A l'arrière

150 ou plus

(3) A l'avant

(2) A l'arrière et sur les côtés

200 ou plus 200 ou plus 300 ou plus

(4) A l'avant et à l'arrière

1000 ou plus

150 ou plus 1000 ou plus

Dessus de l'unité extérieure couvert

Fig. 3
(Unité : mm)
(1) A l'arrière et au-dessus

1000 ou plus 300 ou plus Max. 500

(2) A l'arrière, sur les côtés et au-dessus

1500 ou plus 250 ou plus 250 ou plus 500 ou plus Max. 500

2.1.2. Plusieurs unités extérieures

• Pensez à laisser au moins 15 mm d'espace entre chaque unités extérieures.
• Si vous faites passer les tuyaux sur le côté de l'unité extérieure, pensez à leur prévoir de l'espace.
• Ne pas installer plus de trois unités côte à côte (en ligne) et prévoir une place suffisante comme indiqué sur les figures suivantes.

Dessus de l'unité extérieure non couvert

Fig. 4

Dessus de l'unité extérieure couvert

Fig. 5

2.1.3. Plusieurs unités extérieures en parallèle

Fig. 6

(1) Unités en parallèle (Unité : mm) 150 ou plus 2000 ou plus 600 ou plus 1000 ou plus

(2) Unités multiples en parallèle

150 ou plus 2000 ou plus 600 ou plus 1000 ou plus

250 ou plus 500 ou plus 3000 ou plus 600 ou plus 1500 ou plus

250 ou plus 1500 ou plus 150 500 ou plus

2.2. Déplacement de l'unité extérieure

⚠️ AVERTISSEMENT

Ne pas toucher les ailettes, vous pourriez vous blesser.

ATTENTION

Portez l'unité extérieure avec précaution, en la tenant par les poignées droite et gauche. Si vous portez l'unité par le couvercle, vous pouvez vous pincer les mains et les doigts.

• Portez doucement l'unité extérieure par les poignées comme indiqué sur la figure suivante.
• Assurez-vous de prendre les poignées sur les côtés de l'unité pour ne pas déformer la grille d'aspiration.

Fig. 7

Grille d'aspiration Poignée Grille d'aspiration Poignée

Fig. 8

Face avant Face arrière

3. INSTALLATION DE L'UNITÉ EXTÉRIEURE

3.1. Préparation de l'installation

Fig. 9
(Unité : mm)

132 650 119 AIR 50 50 16 363 4 trous - Φ 12

• Fixez les 4 boulons d'ancrages à l'emplacement indiqué par les flèches (figure ci-dessus).
• Ne pas installer l'unité directement sur le sol. Vérifiez que l'emplacement choisi pour l'installation est à même de supporter son poids.
• Les fondations devront supporter les berceaux de l'unité extérieure et avoir une épaisseur totale de 50 mm ou plus.
• Selon les conditions d'installation de l'unité extérieure, des vibrations peuvent se propager pendant le fonctionnement provoquant par exemple du bruit. Aussi, vous pouvez fixer au moment de l'installation des produits pour amortir le bruit. (exemple : supports antivibratiles - accessoires climatisation).
• Assurez-vous lors de la pose des fondations d'avoir suffisamment d'espace pour installer les raccordements frigorifiques.
• Fixez solidement l'unité extérieure aux fondations avec des boulons sur un bloc solide. (Utilisez 4 ensembles boulon, écrou et rondelles M10 non fournis.)
• Les boulons devront dépasser de 20 mm.

Fig. 10

Boulon Écrou Bloc 20 mm

3.2. Installation de l'évacuation des condensats

ATTENTION

Effectuez l'installation d'évacuation des condensats selon la notice, et assurez-vous qu'ils s'écoulent correctement. Si l'installation n'est pas effectuée correctement, l'eau peut goutter depuis l'unité.

Dans les régions froides, n'utilisez pas la sortie de condensats : l'eau qui s'écoule peut prendre en glace dans le tube par temps très froid. De plus, les orifices de l'embase de l'unité extérieure ne devront jamais être bouchés. Dans certains cas, il peut être nécessaire de prévoir une résistance antigel pour l'écoulement.

- Sur les appareils réversibles, de l'eau de condensation s'écoule pendant l'utilisation en mode chauffage. Dans ce cas, raccordez le tuyau d'évacuation des condensats à un tuyau PVC de 16 mm de diamètre, en prenant toutes les précautions pour éviter la prise en glace de l'évacuation.

- Lorsque le tuyau d'évacuation des condensats est raccordé, bouchez tous les autres orifices à la base de l'unité extérieure avec les bouchons en caoutchouc et finissez avec du mastic afin d'éviter tout risque de fuite.

Fig. 11

(Unité : mm) AIR Trou pour bouchon d'évacuation des condensats 302 265 188 51 439 623 Trou pour tuyau d'évacuation des condensats Trou pour tuyau d'évacuation des condensats Embase de l'unité Tuyau d'évacuation des condensats

4. RACCORDEMENT DES LIAISONS FRIGO-RIFIQUES

ATTENTION

• N'utilisez pas de pâte bleu ou d'étanchéité pour les liaisons frigorifiques car elle les obstrue. Son utilisation entraînera la mise hors garantie de l'appareil.
• N'utilisez pas d'huile minérale ordinaire sur les raccords "Flare".
• Utilisez de l'huile frigorifique POE en évitant au maximum qu'elle ne pénètre dans le circuit, au risque de réduire la longévité du matériel.
• N'utilisez pas une liaison usagée (liaison écrasée, déformée ou décolorée (en particulier à l'intérieur)), mais un tube neuf de qualité frigorifique (voir page 10). Sinon, la vanne de détente ou le tube capillaire pourraient être obstrués.
• Utilisez de l'azote sec pour chasser la limaille dans les tuyaux et pour éviter l'introduction d'humidité nuisible au fonctionnement de l'appareil.

4.1. Mise en forme des liaisons frigorifiques

ATTENTION

• Afin d'éviter les ruptures, cintrez les tubes avec un rayon de courbure de 100 à 150 mm pour l'unité extérieure et de 150 mm ou plus pour l'unité intérieure.
• Ne cintrez jamais plus de trois fois la liaison au même endroit sous peine de voir apparaître des amorces de rupture (écrouissage du métal).

Les liaisons seront mises en forme exclusivement à la cintreuse ou au ressort de cintrage afin d'éviter tout risque d'écrasement ou de rupture.

• Ne cintrez pas le cuivre à un angle de plus de 90^ .
• Pour pouvoir cintrer correctement les liaisons à la cintreuse, n'hésitez pas à les dégager de leur isolant dans le cas contraire il y a risque d'écrasement.
• Après cintrage, refermez l'isolant avec de la colle Néoprène et assemblez avec du ruban adhésif.

4.2. Passages de sorties des liaisons frigori- fiques

ATTENTION

Assurez-vous de ne pas déformer ou rayer le panneau pendant l'ouverture du passage de sortie des câbles électriques.

Appliquez sur les rebords une peinture antirouille.

Fig. 12

Les liaisons frigorifiques peuvent être raccordées de 4 façons différentes:

Fig. 13

Connexion avant

Connexion latérale

Connexion à l'arrière

Connexion en bas
Fig. 14

Pour un passage des liaisons frigorifiques à l'arrière déposez le cache situé dans l'angle de l'unité.

Fente

Connexion à l'arrière

4.3. Raccordement par brasage des liaisons frigorifiques

Si une liaison est brasée sans azote, un dépôt d'oxydation va alors se former. Ceci peut entraîner une chute des performances, et détériorer des composants dans le circuit.

• Ne pas utiliser de flux de brasage. Si le gaz contient du chlore, cela entraînera de la corrosion. De plus, si ce flux contient du fluor, cela va altérer le circuit frigorifique car l'huile va être dégradée. Cette pratique est formellement interdite.
• Braser avec du cuivre au phosphore ne nécessitant pas de flux. Si de l'air ou tout autre type de fluide entre dans le circuit frigorifique, la pression interne va devenir anormalement élevée et va entraîner de mauvaises performances, des coupures en sécurité et une dégradation très rapide du matériel.
  Le brasage se fait toujours sous flux d'azote.

Pression Azote : 0.02 MPa (= légère sensation de débit au contact de la main).

Bouchon Azote Zone de brasage Détendeur

4.4. Raccordement en flare des liaisons frigorifiques

4.4.1. Réalisation des évasements

1. Coupez les liaisons avec un coupe-tube sans les déformer à la longueur adéquate.
2. Ebavurez soigneusement en tenant la liaison vers le bas pour éviter l'introduction de limaille dans cette dernière.
3. Récupérez les écrous "Flare" sur l'unité intérieure et l'unité extérieure.
4. Enfilez les écrous sur les tubes avant évasement.
5. Procédez à l'évasement en laissant dépasser la liaison de la côte "A" de la matrice de la dudgeonnière (Fig. 15 et Tableau 3).
6. Après évasement, vérifiez l'état de la portée. Celle-ci ne doit présenter aucune rayure ou amorce de rupture. Vérifiez également la côte "L". (Fig. 15).

Fig. 15

Vérifiez si (L) est évasé correctement et s'il n'est ni craquelé, ni rayé. Dudgeonnière A Liaison B

Tableau 3

Diamètre des tuyaux	Côte A	Côte B.8.4
9,52 mm (3/8")	0 à 0,5 mm	13,2 mm
15,88 mm (5/8")		19,7 mm

Tableau 4

Diamètre des tuyaux	Largeur de l'écrou flare
9,52 mm (3/8")	22 mm
15,88 mm (5/8")	29 mm

ATTENTION

Soignez particulièrement le positionnement du tube face à son raccord. Si le tube est mal aligné, le serrage à la main est impossible et le filetage risque d'être endommagé. Ne retirez les bouchons des tubes et des robinets que lorsque vous êtes sur le point d'effectuer le branchement.

ATTENTION

Utilisez toujours 2 clés pour le serrage afin de bien visser les écrous Flare dans l'axe du tuyau.

Après raccordement, assurez-vous que les liaisons se soient ni en contact avec le compresseur, ni avec le panneau externe. Si tel était le cas, cela générerait des vibrations et donc du bruit.

Fig. 16

Vanne 3 voies (Liquide) Écrou Flare Vanne 3 voies (Gaz) Écrou Flare Liaison frigorifique (Liquide) Liaison frigorifique (Gaz)

1. Retirez les bouchons des tubes frigorifiques.
2. Après avoir correctement positionné les raccords face à face, serrez les écrous à la main jusqu'au contact.
3. Finissez à la clé dynamométrique selon les couples de serrage suivant.

Tableau 5

Diamètre des écrous Flare	Couple de serrage
9,52 mm (3/8")	32 à 42 N•m
15,88 mm (5/8")	63 à 75 N•m

ATTENTION

Tenez la clé dynamométrique par la poignée, en la maintenant au bon angle par rapport à la liaison, afin de correctement serrer l'écrou Flare.

• Afin de ne pas déformer le panneau externe, positionnez les éléments principaux avec une clé puis serrez avec une clé dynamométrique.
• Ne pas prendre appuie sur le bouchon aveugle au risque de causer une fuite.

CONSEIL

• Pour une meilleure étanchéité effectuer un double serrage (serrez une fois au couple puis déserrez puis resserez de nouveau au couple).
• Pour éviter les risques de fuites de gaz et assurez un serrage facile huilez les portées et les filetages à l'huile frigorifique POE. N'utilisez pas d'huile minérale.

Fig. 17

Bouchon aveugle Écrou Flare Clé dynamométrique Clé de maintien 90° Clé dynamométrique

4.5. Précautions de manipulation des vannes

• Par précaution, la pièce montée sur le bouchon aveugle est scellée.
• Serrez le bouchon aveugle légèrement après l'ouverture des vannes.

Tableau 6

Diamètre des bouchons aveugles	Couple de serrage
9,52 mm (3/8")	20 à 25 N•m
15,88 mm (5/8")	30 à 35 N•m

Fonctionnement des vannes

Utilisez une clé Allen (taille 4 mm)

- Ouverture :

1. Insérez la clé Allen dans la vanne de soupape et la tourner dans le sens inverse des aiguilles d'une montre.
2. Arrêtez de tourner la vanne de soupape lorsqu'elle ne peut plus tourner (position ouverte).
3. Fermeture :
4. Insérez la clé Allen dans la vanne de soupape et la tourner dans le sens des aiguilles d'une montre.
5. Arrêtez de tourner la vanne de soupape lorsqu'elle ne peut plus tourner (position fermée).

Fig. 18

Sens d'ouverture Clé allen Joint d'étanchéité (bouchon aveugle) Liaison liquide Liaison gaz

5. MISE EN SERVICE DE L'INSTALLATION

ATTENTION

• Cette opération est effectuée par un professionnel qualifié possédant une attestation de capacité conformément au code de l'environnement.
• L'utilisation d'une pompe à vide est impératif.
• Utilisez une pompe à vide, des manomètres et des flexibles n'ayant servi exclusivement qu'avec du réfrigérant R410A afin de ne pas endommager l'installation.
• Une charge complémentaire est éventuellement nécessaire (voir conditions).

NB : L'utilisation de flexibles avec des vannes 14 de tour facilite les manipulations lors de la mise en service (pas de purge des flexibles car possibilité de les tirer au vide et de les isoler). Les vannes sont à positionner à l'opposé du jeu de manomètres.

5.1. Test d'étanchéité (mise en pression des liaisons frigorifiques et de l'unité intérieure)

1. Retirez le capuchon de protection de l'orifice de charge (Schrader) situé sur la vanne «gaz» (grosse) et raccordez dessus le flexible bleu (coté muni d'un poussoir de valve en bon état), l'autre coté du flexible bleu étant relié au robinet bleu du manomètre BP.
2. Raccordez le flexible jaune sur une bouteille d'azote munie de son détendeur, l'autre coté du flexible jaune étant relié à la voie centrale du jeu de manomètres. S'assurer que les robinets rouge du manomètre HP et bleu du BP sont fermés.
3. Ouvrez le robinet de la bouteille d'azote, régler son détendeur à une pression de sortie d'environ 10 à 15 bars puis ouvrez le robinet bleu du manomètre BP pour obtenir la pression désirée dans les liaisons frigorifiques et dans l'unité intérieure. Fermez le robinet de la bouteille d'azote.
4. Contrôlez l'étanchéité du circuit en appli- quant une solution savonneuse sur les rac- cords coté unité intérieure et coté unité extérieure (plus sur les éventuelles brasures réalisées sur les liaisons frigorifiques). Vérifier que la pression indiquée par le mano- mètre BP ne baisse pas.

5.2. Tirage au vide des liaisons frigorifiques et de l'unité intérieure

1. Purger l'azote du circuit en ouvrant le robinet rouge du manomètre HP (revenir à la pression atmosphérique), débrancher la bouteille d'azote et refermer les robinets des manomètres BP et HP.

2. Remplacer la bouteille d'azote par la pompe à vide.

Fig. 19

Flexible de service avec obus de vanne Port charge Bouchon aveugle Bouchon port de charge Vanne 3 voies Liaison frigorifique Clé allen Jeux de manomètres Utilisez un clé de 4 mm de côté Pompe de tirage à vide Flexible de service

Fig. 20

N.B.: Possibilité d'intercaler un vacuomètre entre la pompe à vide et le jeu de manomètres pour plus de précision (nécessite un 2ème flexible).

1. Mettre la pompe à vide en fonctionnement, ouvrir le robinet bleu du manomètre BP et attendre que le vide dans le circuit descendé en dessous de 0,01 bar (10 mbar). Laisser la pompe à vide fonctionner encore 15 minutes minimum.

2. Vérifier la tenue du vide en fermant le robinet bleu du manomètre BP, en arrêtant la pompe à vide et en ne débranchant aucun flexible. Au bout d'une dizaine de minutes, la pression ne doit pas avoir remonté sinon rechercher la fuite et recommencer le tirage au vide au début.

3. Reprendre le tirage au vide pendant le temps nécessaire. Fermer le robinet bleu du manomètre BP puis arrêter et débrancher la pompe à vide.

5.3. Charge complémentaire (si nécessaire)

L'unité extérieure est préalablement chargée avec 3,350 kg de R410A.

Le Tableau 7 permet de déterminer rapidement la charge complémentaire de R410A à introduire, en fonction de la longueur de la liaison frigorifique.

La première chose à faire est de déterminer la quantité de R410A à charger. Cette opération est à effectuer par un spécialiste agréé uniquement.

Tableau 7

Longueur des liaisons frigorifiques				g/m
20 m	30 m	40 m	50 m
0 g	400 g	800 g	1200 g	40

La charge doit être exécutée comme suit :

1. Remplacez la pompe à vide par une bouteille de R410A (charge en phase liquide).

2. Ouvrez le robinet de la bouteille.

3. Ouvrez prudemment et légèrement le robinet bleu du manomètre BP et surveiller la valeur affichée par la balance.

1. Dès que la valeur affichée correspond à la valeur calculée, fermez le robinet bleu du manomètre BP puis celui de la bouteille de fluide sans débrancher aucun flexible.

N.B. : Si la charge complémentaire n'a pas pu être atteinte (pression trop basse dans la bouteille), il sera nécessaire de poursuivre l'opération, installation en fonctionnement, (en FROID et en mode TEST) et en ouvrant doucement le robinet du manomètre BP pour éviter un afflux soudain de fluide à l'état liquide à l'aspiration du compresseur.

5.4. Mise en gaz de l'installation

Retirer les capuchons d'accès aux commandes des vannes de l'unité extérieure et les ouvrir à fond (sens anti-horaire) avec une clé Allen de 4 mm sans forcer sur la butée et en commençant par la vanne «liquide» (petite).

5.5. Vérifications de l'absence de fuites sur le circuit

Une fois l'installation mise en gaz comme décrit précédemment, vérifier avec un détecteur de gaz halogéné électronique, les raccords et les éventuelles brasures sur les liaisons frigorifiques (si les dudgeons ainsi que les étapes 5.1 et 5.2 ont été correctement réalisés, il ne doit pas y avoir de fuite à cette étape).

5.6. Essais de l'appareil

Mettre l'appareil en FROID et en mode TEST puis procéder aux essais et mesures nécessaires.

Mettre ensuite l'appareil en CHAUD et en mode TEST puis procéder aux essais et mesures nécessaires.

5.7. Fin de la mise en service

Remettre l'appareil en FROID et en mode TEST. Procéder au rapatriement du fluide frigorifique dans l'unité extérieure (PUMP DOWN) pour pouvoir débrancher le flexible bleu et éventuellement la bouteille de fluide sans fuite de fluide frigorifique (dans ce cas, laisser ouvert le robinet du manomètre BP).

Arrêter l'installation en prenant soin que la pression ne descende pas en dessous de 0 bar, puis débrancher le flexible bleu.

Réouvrir les vannes de l'unité extérieure en commençant par la vanne "liquide" (petite).

Remettre en place les capuchons des vannes et de la prise de pression (Schrader) et les resserrer à la clé selon les couples de serrage indiqués.

Remettre l'installation en fonctionnement. Donner les explications et laisser les documents nécessaires au client.

Tableau 8

Couple de serrage
Bouchons aveugles	9,52 mm (3/8")	20 à 25 N.m
	15,88 mm (5/8")	30 à 35 N.m
Bouchon du port de charge		10 à 12 N.m

6. CÂBLAGE ÉLECTRIQUE

6.1. Caractéristiques de l'alimentation

L'alimentation sera prévue dans le respect des normes en vigueur et en particulier de la NF C 15-100.

L'appareil doit être alimenté par une ligne spéciale protégée en tête par un disjoncteur omnipolaire d'ouverture minimale entre contacts de 3 mm.

Le câble utilisé sera de type H07RNF.

Une protection différentielle de 30 mA sera par ailleurs prévue.

- Dans tous les cas, le respect de la norme française NF C 15-100 est impératif.

- N'utilisez jamais de prise de courant pour l'alimentation.

- L'unité extérieure est prévu pour fonctionner sous une tension nominale de 230 Volts 50Hz.

- A aucun moment (y compris lors des phases de démarrage), la tension ne doit passer en dessous de 198 V ou au-dessus de 264 V aux bornes de l'appareil.

La longueur maximale du câble, est fonction d'une chute de tension qui doit être inférieure à 2%. Si la longueur du câble est excessive vous devez utiliser une section de câble supérieure

Voir en page 10 les sections de câble.

Les sections de câble sont données à titre indicatif. Il y a lieu pour l'installateur, qui est dans tous les cas "l'homme de l'art", de vérifier qu'elles correspondent aux besoins et aux normes en vigueur.

Régime de neutre et câblage d'alimentation :

Les appareils de climatisation Atlantic / Fujitsu sont prévus pour fonctionner avec les régimes de neutre suivants : TT et TN.

Le régime de neutre IT ne convient pas pour ces appareils.

Les alimentations monophasées sans neutre (entre phases) sont strictement à proscrire.

En ce qui concerne les appareils triphasés, le neutre doit également toujours être distribué (TT ou TN).

6.2. Raccordements électriques

⚠ AVERTISSEMENT

Le câblage électrique doit être installé avec cette notice d'installation et par une personne qualifiée. Assurez vous d'utiliser un circuit correcte pour l'unité.

Un circuit d'alimentation insuffisant, une installation électrique, une mauvaise connexion ou une isolation insuffisante peut causer de sérieux incidents tels que des courts-circuits ou un incendie.

Avant de commencer les raccordements, vérifiez que l'unité intérieure et l'unité extérieure ne sont pas sous tension.

Utilisez les câbles d'alimentation ou d'interconnexion fournis ou spécifiés par le fabricant.

Vérifiez la correspondance entre les repères des borniers de l'unité intérieure et de l'unité extérieure lors du raccordement du câble d'interconnexion. Une erreur de connexion peut entraîner la destruction de l'un ou l'autre des appareils.

Connectez les câbles aux borniers en utilisant des supports de câblage. Les mauvais raccordements aux extrémités provoquent un défaut de fonctionnement, des courts-circuits ou un incendie.

Insérez fermement le câble d'interconnexion dans le bornier de connexion. Un câble mal serré constitue un risque de faux contact.

Fixez correctement le couvercle du boîtier électrique sur l'unité extérieure et intérieure pour éviter les courts-circuits et l'exposition à la poussière ou à l'eau.

Posez des manchons dans les passages de câble fait dans les murs.

Utilisez des disjoncteurs différentiels sur les appareils et sur l'alimentation principale pour qu'ils disjonctent au même moment.

Le raccordement à la terre et sa continuité sont impératifs.

Protégez l'isolant en fixant le câble isolé avec un serre-câble.

Attendez au moins 10 minutes avant de toucher les composants électriques après avoir éteint l'appareil.

Pour les borniers utilisez des cosses rondes ser- ties et serrez les vis avec des couples de serrage adéquat.

⚠ AVERTISSEMENT

Fixez les câbles d'interconnexion et d'alimentation pour qu'ils ne soient pas en contact avec les tubes (particulièrement pendant les hautes pressions) ou les vannes (gaz).

- N'installez jamais un condensateur pour améliorer le facteur de puissance. Sinon le condensateur surchauffera.

Assurez-vous d'effectuer correctement la mise à la terre, sous peine de décharges électriques. Ne reliez pas la masse à :

Un tube de gaz, une conduite d'eau, à un paratonnerre ou à la masse d'une ligne téléphonique.

Un tube de gaz peut causer, en cas de fuite, un incendie ou une explosion.

Une conduite d'eau n'est pas une méthode de mise à la terre efficace si le tube est en PVC.

Un paratonnerre, la foudre peut causer une élévation dangereuse du potentiel électrique.

Ne touchez pas directement les fils pendant le raccordement de la télécommande.

ATTENTION

La puissance primaire de l'alimentation ne concerne que l'utilisation de cet appareil.

N'activez pas le compresseur avant le chargement complet en fluide, sinon cela ne fonctionnera pas.

La tension pour le câble d'interconnexion entre l'unité intérieure et l'unité extérieure est de 230 V.

Ne pas retirez de sondes des câbles d'interconnexion ou d'alimentation, pour ne pas mettre en panne le compresseur.

Commencez le câblage après la fermeture des interrupteurs et les disjoncteurs.

Utilisez un disjoncteur différentiel, pour éviter des dysfonctionnements sur l'unité extérieure Inverter.

En employant un disjoncteur différentiel spécialisé pour la protection de la terre, assurez-vous également d'installer un interrupteur différentiel.

Ne connectez pas l'alimentation triphasée sur le bornier du bus de communication. Un mauvais câblage peut endommager le système entier.

Ne croisez pas les câbles d'alimentation de l'unité extérieure.

Si la température autour du disjoncteur est trop forte, l'intensité de coupure du disjoncteur diminuera.

6.3. Ouverture des passages de sortie des câbles électriques

ATTENTION

Assurez-vous de ne pas déformer ou rayer le panneau pendant l'ouverture du passage de sortie des câbles électriques.

Insérez dans les passages de sortie des manchons pour protéger les gaines depuis l'unité extérieure.

Si vous n'utilisez pas de gaines, protéger les rebords de l'ouverture.

Appliquez sur les rebords une peinture antirouille.

Les passage de sortie des câbles électriques sont prévus.

A chaque fois deux trous de même taille sont placés devant, latéralement et derrière et servent exclusivement aux câbles électriques.

Fig. 21

Installation des passe-câbles

Veuillez installer les passe-câbles (accessoires) selon la figure suivante.

Fig. 22

Connexion à l'avant Connexion latérale Connexion à l'arrière (Cache liaisons avant) (Cache liaisons arrière) Passe-câble (Accessoires) Passe-câble (Accessoires) Passe-câble (Accessoires)

Note : Assurez-vous que le câble d'alimentation et le câble d'interconnexion ne passent pas par les mêmes ouvertures de passe-câbles. Ils doivent être installés séparément via une ouverture chacun afin de prévenir leur détérioration.

6.4. Câblage de l'interconnexion et de l'alimentation sur l'unité extérieure

6.4.1. Précautions lors du câblage

1. Utilisez des cosses serties avec de la gaine isolante comme indiqué sur la figure pour connecter au bornier.
2. Attachez correctement les cosses aux câbles en utilisant un outil adéquat afin que le câble ne se détache pas.
3. Utilisez les câbles spécifiés, connectez les correctement, et fixez les de manière à ce qu'il n'y est pas de tension au niveau des bornes.
4. Utilisez un tournevis adéquat pour serrer les vis des borniers. Afin d'éviter d'endommager les têtes de vis et de mal les serrer, n'utilisez pas de tournevis trop petit.
5. Ne serrez pas trop les vis afin de ne pas les casser.
6. Reportez-vous au tableau précédent pour les couples de serrage des vis.

Fig. 23

Dénudez 10 mm Câble Vis avec rondelle spéciale Cosse ronde Bornier Côble Vis avec rondelle spéciale Cosse ronde Manchon Côble Vis avec rondelle spéciale Cosse ronde

Couple de serrage
Vis M4	1.2 à 1.8 N•m
Vis M5	2.0 à 3.0 N•m

Préparation des connexions électriques

Fig. 24

30 mm Câble de Terre 35 mm Câble d'alimentation ou d'interconnexion

Schéma des câblages à réaliser

Fig. 25

Alimentation Câble d'alimentation 3 2 1 Unité intérieure Terre N L 3 2 1 Unité extérieure Terre

6.4.2. Procédure d'installation

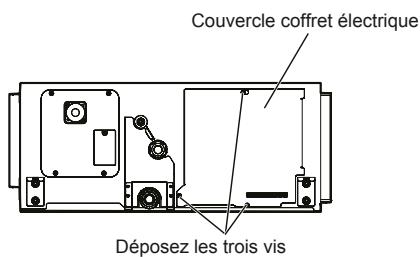

1. Retirez les vis et le couvercle de la façade de service (en poussant vers le bas) et l'isolant puis branchez les câbles au bornier comme indiqué sur la plaque signalétique.

Fig. 26

Direction pour démonter la façade de service Bornier Cache bornier Façade de service

1. Après avoir brancher les câbles sans trop les tendre, veuillez les fixer avec des serre-câbles.

Fig. 27

Bornier Détail 1 2 3 L N INDOOR UNIT POWER Câble d'interconnexion Câble d'alimentation

1. Sécurisez les câbles en les fixant avec des serrecâbles sous le bornier et au niveau de la base des vannes.

Fig. 28

Serre-câble

1. Assurez-vous de remettre correctement l'isolant une fois le câblage terminé.

6.5. Isolation calorifique

ATTENTION

Placez l'isolant de sorte qu'il ne soit pas au contact du compresseur.

Utilisez un isolant sur les liaisons frigorifiques pour éviter la condensation et le suintement. Déterminez l'épaisseur de l'isolant en vous référant au tableau suivant.

Tableau 9

Humidité relative		Epaisseur minimum de l'isolant (mm)
		70 % ou plus	75 % ou plus	80 % ou plus	85 % ou plus
∅ des tuyaux	9,52 mm (3/8")	9	11	14	18
	15,88 mm (5/8")	10	12	16	20

Si la température ambiante et l'humidité relative dépasse 32°C, augmentez l'épaisseur de l'isolant.

ATTENTION

Remplissez de mastic les espaces entre les tuyaux et le passage («Fig. 29»). Si les petits animaux tels que des insectes entrent dans l'unité extérieure, ils peuvent être la cause de courts-circuits près des composants électriques dans le panneau de service.

Si l'unité extérieure est installée plus haute que l'unité intérieure, l'eau qui a condensé dans la vanne trois voies de l'unité extérieure pourrait aller vers l'unité intérieure. Par conséquent, utilisez du mastic pour obturer l'interstice entre les tubes et l'isolant pour empêcher la pénétration de l'eau.

Fig. 29

Mastic Câbles Isolants

7. FONCTIONNEMENT DE L'AFFICHAGE DE L'UNITÉ EXTÉRIEURE

7.1. Emplacement de l'affichage

AVERTISSEMENT

A part les interrupteurs sur la carte électronique, il ne faut jamais toucher aux composants électriques, tels que les borniers ou la bobine, pour éviter des accidents tels que une électrocution.

ATTENTION

Une fois la charge en fluide réfrigérant complétée, assurez-vous d'ouvrir les vannes avant d'effectuer des paramétrages particuliers. Sinon le compresseur peut tomber en panne.

Déchargez-vous de votre propre électricité statique avant d'appuyer sur les interrupteurs.

Ne jamais toucher les borniers ou les différentes parties de la carte électronique.

- L'emplacement des interrupteurs de la platine électronique de l'unité extérieure sont indiqués dans la figure ci-dessous.

Fig. 30

Affichage des voyants Boutons-poussoirs

- Plusieurs paramétrages peuvent être effectués avec les micro-interrupteurs et les interrupteurs poussoirs de la carte électronique de l'unité extérieure.

INSTALLATION DE L'UNITÉ EXTÉRIEURE

- Les caractéristiques des LEDs sont imprimées comme indiqué sur la figure ci-après.

Fig. 31

Tableau 11

Interrupteurs		Fonctions
Numéro	Type
SW1(MODE)	Poussoir	Utilisé pour passer des paramétrages particuliers à l'affichage des erreurs.
SW2(SELECT)	Poussoir	Utilisé pour passer aux différents modes des paramétrages particuliers et à l'affichage des codes erreurs.
SW3(ENTER)	Poussoir	Utilisé pour enregistrer les paramétrages particuliers et l'affichage des codes erreurs.
SW4(EXIT)	Poussoir	Retour à l'affichage en fonctionnement.
SW5(PUMP DOWN)	Poussoir	Utilisé lors du fonctionnement de la récupération des fluides.

7.2. Descriptif de l'affichage

Tableau 10

Affichage LED		Fonctions
Caractéristique	LED
(1) Alimentation / Mode	Vert	S'allume pendant la mise sous tension lors des paramétrages particuliers ou l'affichage des codes erreurs (clignotement).
(2) Erreur	Rouge	Clignote si le climatiseur fonctionne anormalement.
(3) Récupération des fluides (L1)	Orange	Allumé pendant la récupération des fluides.
(4) Mode silencieux (L2), (L3)	Orange	Allumé pendant le mode silencieux si les paramétrages particuliers sont activés.
(5) Alimentation électrique rationnée (L4), (L5), (L6)	Orange	Allumé pendant le mode alimentation électrique rationnée si les paramétrages particuliers sont activés.

INSTALLATION DE L'UNITÉ EXTÉRIEURE

8. PARAMÉTRAGE PARTICULIER (FACULTATIF)

8.1. Boutons et fonctions paramétrages

Retirez la façade de l'unité extérieure pour accéder à la carte électronique et l'affichage (Voir Fig. 26, Fig. 30).

Différentes fonctions peuvent être paramétrées, en suivant les méthodes de paramétrages «8.2. Paramétrage mode silencieux (low noise)», page 25 et «8.3. Paramétrage mode alimentation électrique rationnée (peak cut)», page 26 ci-après.

Réalisez le paramétrage après avoir arrêté les unités intérieures.

Tableau 12 - Liste des paramétrages particuliers

N°

Paramétrages

POWER

ERROR

PUMP DOWN

LOW NOISE

PEAK CUT

*

Détails

MODE

(L1)

(L2)

(L3)

(L4)

(L5)

(L6)

1

Mode silencieux

Niveau 1

(9)

○

○

○

●

○

○

●

○

Le niveau sonore en fonctionnement peut être réduit. La sélection en mode silencieux peut être effectuée par un contact externe (CN10). Les performances diminuent en froid/chaud quand on réduit le niveau sonore.

Niveau 2

○

●

○

●

○

2

Mode électrique rationnée (peak cut)

Niveau 1

●

○

○

○

●

La puissance peut être limitée en fonctionnement. La sélection en mode «Peak-Cut» peut être effectuée par un contact externe (CN11). Plus le niveau d'économie d'énergie est haut plus les performances en froid/chaud diminue.

Niveau 2

●

○

○

●

○

Niveau 3

●

○

○

●

●

Niveau 4

●

○

●

○

○

○

(): Nombre de clignotement
: LED allumée
○: LED éteinte
LED
* Paramétrage d'usine

8.2. Paramétrage mode silencieux (low noise)

1. Appuyez sur le bouton SW1 [MODE] pendant au moins 3 secondes pour passer en mode paramétrage particulier.
2. Attendez que la LED (POWER/MODE) clignote 9 fois, puis pressez le bouton SW3 [ENTER].

●: LED allumée ○: LED éteinte ( ): Nombre de clignotement LED

INSTALLATION DE L'UNITÉ EXTÉRIEURE

1. Appuyez sur SW2 [SELECT], jusqu'à ce que la LED s'affiche comme ci-après (le paramétrage actuel disparaît).

	LOWNOISE
	(L2)	(L3)
Mode silencieux	○	( )

● : LED allu- mée

○: LED éteinte

( ): Clignotement LED

1. Appuyez sur SW3 [ENTER].

	LOWNOISE
	(L2)	(L3)
Mode silencieux	○	●

●: LED allumée

○: LED éteinte

( ): Clignotement LED

1. Appuyez sur SW2 [SELECT], jusqu'à ce que la LED s'affiche comme ci-dessous.

	PEAK CUT
	(L4)	(L5)	(L6)
Niveau 1	○	○	( )
Niveau 2	○	( )	○

●: LED allumée

○: LED éteinte

( ): Clignotement LED

Le bruit du niveau sonore 2 est plus faible que celui du niveau 1.

1. Appuyez sur SW3 [ENTER] et enregistrez le niveau souhaité (1 ou 2).

	PEAK CUT
	(L4)	(L5)	(L6)
Niveau 1	○	○	●
Niveau 2	○	●	○

●: LED allumée

○: LED éteinte

( ): Clignotement LED

1. Retournez à l'affichage en position de fonctionnement (fonctionnement normal) et appuyez au moins 3 secondes sur SW4 [EXIT].

- Si vous faites une erreur pendant la procédure de paramétrage, appuyez une fois sur SW4 [EXIT] pour

retournez au fonctionnement normal, puis recommencez le paramétrage.

8.3. Paramétrage mode alimentation électrique rationnée (peak cut)

1. Appuyez sur le bouton SW1 [MODE] pendant au moins 3 secondes pour passer en mode paramétrage particulier.

2. Attendez que la LED (POWER/MODE) clignote 9 fois, puis pressez le bouton SW3 [ENTER].

1. Appuyez sur SW2 [SELECT], jusqu'à ce que la LED s'affiche comme ci-dessous (le paramétrage actuel disparaît).

1. Appuyez sur SW3 [ENTER].

1. Appuyez sur SW2 [SELECT], jusqu'à ce que la LED s'affiche comme dans le tableau suivant.

		PEAK CUT
		(L4)	(L5)	(L6)
Niveau 1	0 %*	○	○	()
Niveau 2	50 %*	○	()	○
Niveau 3	75 %*	○	()	()
Niveau 4	100 %*	()	○	○

( ): Clignotement

●: LED allumée

○ : LED éteinte

LED

* de la consommation d'énergie nominale.

1. Appuyez sur SW3 [ENTER] et enregistrez le niveau souhaité (1, 2, 3 ou 4).

		PEAK CUT
		(L4)	(L5)	(L6)
Niveau 1	0 %*	○	○	●
Niveau 2	50 %*	○	●	○
Niveau 3	75 %*	○	●	●
Niveau 4	100 %*	●	○	○

( ): Clignotement

●: LED allumée

○: LED éteinte

LED

* de la consommation d'énergie nominale.

1. Retournez à l'affichage en position de fonctionnement (fonctionnement normal) et appuyez au moins 3 secondes sur SW4 [EXIT].

- Si vous faites une erreur pendant la procédure de paramétrage, appuyez une fois sur SW4 [EXIT] pour retourner au fonctionnement normal, puis recommencez le paramétrage.

9. CONTACTS ENTRÉE ET SORTIE EXTERNES

9.1. Contacts entrées externes

9.1.1. Câblage du connecteur

Le mode silencieux et le mode «Peak cut» peuvent être activés en installant un contact entrée (non fourni) depuis un interrupteur ON-OFF (non fourni) sur les connecteurs CN10 (mode silencieux) et CN11 (mode Peak cut).

Quand vous installez des câbles d'interconnexions, utilisez les accessoires spécifiques en option (page 23). Référez-vous au Tableau 12, page 25 pour paramétrer la fonction requise sur le contact entrée externe.

Fig. 32

Unité extérieure Carte électronique CN10 1 2 CN11 1 2 Appareil connecté (non fourni) Ex.) Interrupteur *10m Signal Connecteur

*Distance de 10 m maximum.

- Puissance du contact : 24VDC ou plus, 10mA ou plus.

9.1.2. Mode silencieux (CN10)

Cette fonctionnalité réduit le bruit normal de fonctionnement de l'unité extérieure.

L'unité extérieure est paramétrée sur le mode silencieux lors de la fermeture du contact d'entrée d'un programmateur ou d'un interrupteur ON/OFF sur le connecteur de la carte électronique.

• Les performances peuvent chuter en fonction de la température de l'air extérieur, etc...
• Référez-vous au Tableau 12, page 25, pour paramétrer la fonction requise sur le contact entrée externe.

Fig. 33

Signal entrée ON OFF Mode silencieux ON OFF

ON : Mode silencieux

OFF : Fonctionnement normal

9.1.3. Mode alimentation électrique rationnée (peak cut) (CN11)

• La fonction qui réduit la valeur du courant peut être effectuée au moyen d'un dispositif connecté. L'unité extérieure est paramétrée sur le mode de Peak cut en utilisant un contact entrée d'un interrupteur sur le connecteur de la carte électronique.
• Référez-vous au Tableau 12, page 25, pour paramétrer la fonction requise sur le contact entrée externe.

Fig. 34

Signal entrée ON OFF Mode Peak Cut ON OFF Signal entrée ON : Mode Peak cut OFF : Fonctionnement normal

9.2. Contacts sorties externes

9.2.1. Câblage du connecteur

Vous pouvez afficher 2 états avec les contacts sorties externes, un état erreur en cas de dysfonctionnement de l'unité extérieure (CN12) et un état de fonctionnement du compresseur (CN13).

Quand vous installez des câbles d'interconnexions, utilisez les accessoires spécifiques en option (page 24).

Fig. 35

Unité extérieure carte électronique Appareil connecté (non fourni) Connecteur CN12 1 + 2 CN13 1 2 *10m Vcc Vcc Alimentation Charge Signal Alimentation • Tension (Vcc) : DC 24V ou moins Charge • Charge : DC 500mA ou moins recommandée

*N'utilisez pas un câble de plus de 10 m entre la carte électronique et un interrupteur ou tout autre dispositif.

9.2.2. État erreur

Quand un dysfonctionnement se produit un signal sortie est envoyé pour informer de l'erreur en cours.

Fig. 36

9.2.3. État compresseur

Quand le compresseur tourne un signal sortie est envoyé pour informer de l'état de fonctionnement.

Fig. 37

10.1. Vérification avant l'essai de fonctionnement

Avant le test de fonctionnement, vérifier les points de la liste ci-dessous :

☐	L’unité extérieure est-elle installée de façon sûre ?
☐	Avez-vous effectuez une recherche de fuite de gaz ?
☐	L’isolation thermique est-elle complète (liaisons frigorifiques gaz et liquide, tuyau d’évacuation des condensats, etc...) ?
☐	L’écoulement des condensats s’effectue-t’il sans problème ?
☐	Les câbles sont-ils correctement connectés ?
☐	Les câbles sont-ils ceux spécifiés ?
☐	La terre est-elle solidement connectée ?
☐	Aucun obstacle n’obstrue l’aspiration et le soufflage des unités intérieures ou extérieures ?
☐	Avez-vous effectuez la charge en fluide comme indiqué ?
☐	Les vannes 3 voies (gaz et liquide) sont-elles ouvertes ?
☐	Avez-vous mis sous-tension l’unité pendant plus de 6 heures ?

Après avoir vérifié tous ses points, vous pouvez débuter la procédure d'essai de fonctionnement ci-dessous.

10.2. Procédure de l'essai de fonctionnement

Assurez-vous de configurer le paramétrage du test de fonctionnement uniquement quand l'unité extérieure est à l'arrêt.

• Selon l'état de communication entre l'unité intérieure et l'unité extérieure le démarrage peut prendre plusieurs minutes après la fin du paramétrage du test de fonctionnement.
• Une fois le test de fonctionnement en cours, Vous ne pouvez plus contrôler la température d'ambiance.
• Si vous entendez un bruit de claquement au niveau du compresseur (liquide de compression), arrêtez immédiatement l'unité extérieure et laissez sous tension un moment suffisamment long avant de relancer la procédure.

Vous pouvez utiliser le mode froid ou le mode chaud pour paramétrer le test grâce aux boutons SELECT (SW2) et ENTER (SW3) présent sur la carte électronique de l'unité.

Réaliser le premier test de fonctionnement en mode froid.

Fig. 38

Suivez la procédure décrite ci-après.

1. Mettez sous tension l'unité extérieure et entrez en mode standby. La LED «POWER/MODE» est allumée.

●: LED allumée ○: LED éteinte LED

1. Appuyez sur le bouton «ENTER» plus de 3 secondes.

●: LED allumée ○: LED éteinte LED

1. Appuyez sur le bouton «SELECT», les LEDs du "LOW NOISE" bascule du mode froid vers le mode chaud.

INSTALLATION DE L'UNITÉ EXTÉRIEURE

Mode froid

○: LED éteinte ( ): Clignotement LED

Mode chaud

1. Après avoir confirmé le mode de fonctionnement, appuyez sur le bouton «ENTER». L'affichage change comme suit, puis le test de fonctionnement commence.

Mode froid

1. Appuyer de nouveau sur le bouton «ENTER», l'unité extérieure s'arrête.

10.3. Liste de vérification

	L’unité extérieure fait-elle des bruits anormaux ou vibre-t’elle de façon significative ?
	Est-ce-que l’air soufflé par l’unité intérieure est conforme au mode de fonctionnement chaud ou froid ?
	Vérifiez si la LED "ERROR" clignote, et si c’est le cas, vérifiez également les clignotements des autres LEDs pour connaître le détail de l’erreur .
	Faites fonctionner les unités en utilisant la notice d’utilisation fournie avec l’unité intérieure, et vérifiez si le fonctionnement est correcte ?

10.4. Affichage des erreurs

Affichage quand l'erreur survient :

Vérifiez que la LED "ERROR" clignote et pressez une fois sur [ENTER].

POWERMODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)			DESCRIPTION
♦(2)	●	♦(1)	♦(1)	○	○	●	●	Erreur retour de communication série immédiatement après le démarrage
♦(2)	●	♦(1)	♦(1)	○	●	○	○	Erreur retour de communication série pendant le fonctionnement
♦(2)	●	♦(2)	♦(2)	○	○	○	●	Erreur puissance unité intérieure
♦(2)	●	♦(5)	♦(15)	○	○	○	●	Erreur unité intérieure
♦(2)	●	♦(6)	♦(2)	○	○	○	●	Erreur d'information du modèle de platine de régulation de l'unité extérieure
♦(2)	●	♦(6)	♦(3)	○	○	○	●	Erreur Inverter
♦(2)	●	♦(6)	♦(5)	○	○	●	●	Erreur IPM (erreur détection borne L (phase))
♦(2)	●	♦(7)	♦(1)	○	○	○	●	Erreur sonde de température de refoulement 1
♦(2)	●	♦(7)	♦(2)	○	○	○	●	Erreur sonde du compresseur 1
♦(2)	●	♦(7)	♦(3)	○	○	●	○	Erreur sonde de température de l'échangeur (milieu)
♦(2)	●	♦(7)	♦(3)	○	○	●	●	Erreur sonde de température de l'échangeur de l'unité extérieure (liquide)
♦(2)	●	♦(7)	♦(4)	○	○	○	●	Erreur sonde de température extérieure
♦(2)	●	♦(7)	♦(7)	○	○	○	●	Erreur sonde de température radiateur
♦(2)	●	♦(8)	♦(4)	○	○	○	●	Erreur sonde de courant 1 (interruption permanente)
♦(2)	●	♦(8)	♦(6)	○	●	○	○	Erreur interrupteur haute pression 1
♦(2)	●	♦(8)	♦(6)	○	●	●	○	Erreur pressostat
♦(2)	●	♦(9)	♦(4)	○	○	○	●	Détection du courant (interruption permanente)
♦(2)	●	♦(9)	♦(5)	○	○	○	●	Erreur de contrôle du moteur du compresseur (interruption permanente)
♦(2)	●	♦(9)	♦(7)	○	○	●	●	Erreur du moteur du ventilateur 1 de l'unité extérieure (erreur fonctionnement)
♦(2)	●	♦(9)	♦(8)	○	○	●	●	Erreur du moteur du ventilateur 2 de l'unité extérieure (erreur fonctionnement)
♦(2)	●	♦(9)	♦(9)	○	○	○	●	Erreur vanne 4 voies
♦(2)	●	♦(10)	♦(1)	○	○	○	●	Erreur température de refoulement 1
♦(2)	●	♦(10)	♦(3)	○	○	○	●	Erreur température du compresseur 1
♦(2)	●	♦(10)	♦(5)	○	○	○	●	Erreur basse pression

• : LED allumée
○ : LED éteinte

(): Nombre de clignotement

♦ Clignotement (0,5s allumé / 0,5s éteint)

11. RÉCUPÉRATION DU FLUIDE (PUMP DOWN)

⚠ AVERTISSEMENT

A part les interrupteurs sur la platine électronique, ne touchez jamais aux composants électriques, tels que les borniers ou la bobine, pour éviter des accidents tels que l'électrocution.

Pendant la récupération du fluide, assurez-vous que le compresseur est éteint avant de démonter les liaisons frigorifiques. Ne démontez pas les liaisons lorsque le compresseur est en marche avec les vannes 2 voies ou 3 voies ouvertes. Cela pourrait entraîner une pression anormale dans le cycle de réfrigération qui mènerait à une détérioration voir des blessures.

ATTENTION

Avant de récupérer le fluide, pensez à déconnecter les liaisons frigorifiques et les câbles électriques.

Collectez le réfrigérant à partir du port de service ou de la vanne 3 voies, si la récupération du fluide n'a pas été effectuée.

Actionnez l'interrupteur PUMP DOWN sur la platine électronique comme décrit ci-après.

Fig. 39

(1) POWER MODE (2) ERROR L1 (3) PUMP DOWN (4) LOW NOISE L2 L3 (5) PEAK CUT L4 L5 L6 Bouton MODE SELECT ENTER EXIT ERROR CLR SW1 SW2 SW3 SW4 INITIALIZE PUMP DOWN SW5

Vérifiez que l'appareil ne soit plus sous tension et ouvrez la façade.

1. Vérifiez que les vannes 3 voies (gaz et liquide) soient ouvertes.

2. Mettez sous tension.

●: LED allumée ○: LED éteinte

1. Après 3 minutes de mise sous tension, appuyez sur le bouton PUMP DOWN pendant au moins 3 secondes.

POWERMODE	ERROR	PUMPDOWN(L1)	LOWNOISE(L2) (L3)		PEAKCUT(L4) (L5) (L6)
●	○	●	○	○	●	●	●

●: LED allumée ○: LED éteinte

Le compresseur et les ventilateurs démarrent quand les LED s'éclairent comme indiqué au dessus.

Si on presse le bouton PUMP DOWN avec le compresseur en fonctionnement, ce dernier s'arrêtera. Vous devrez attendre 3 minutes avant de recommencer l'opération.

1. 3 minutes après le démarrage du compresseur l'affichage des LED se modifie comme indiqué ci-dessous. A cet étape, fermez complètement la vanne 3 voies (liquide).

POWERMODE	ERROR	PUMPDOWN(L1)	LOWNOISE(L2) (L3)		PEAKCUT(L4) (L5) (L6)
●	○	●	○	○	○	●	●

●: LED allumée ○: LED éteinte

- Si la vanne liquide n'est pas fermée, la récupération du fluide n'est pas possible.

1. Quand l'affichage des LED est modifié comme suit, fermez doucement alors la vanne 3 voies gaz.

●: LED allumée ○: LED éteinte

- Si la vanne gaz n'est pas fermé, le réfrigérant peut s'écouler dans les liaisons frigorifiques après l'arrêt du compresseur.

Fig. 40

Etape (4) Sens de fermeture Clé Allen Liaison liquide Etape (5) Sens de fermeture Liaison gaz

1. L'affichage des LED change après 1 minute, comme indiqué ci-dessous.

Les ventilateurs et le compresseur s'arrêtent automatiquement.

Si la récupération des fluides est terminée avec succès (les LED ci-dessus s'affichent), l'unité extérieure demeure arrêtée jusqu'à la mise hors tension.

1. Mettez hors tension, la récupération du fluide est terminée.

• Pour arrêter la récupération du fluide, appuyez à nouveau sur l'interrupteur PUMP DOWN.
• Pour redémarrer la récupération du fluide, si le compresseur s'est arrêté suite à une erreur, vous devez éteindre et ouvrir les vannes 3 voies et attendre 3 minutes pour recommencer le processus de récupération.
• Quand vous démarrez l'unité après achèvement du processus de récupération, éteignez et ouvrez alors les vannes 3 voies. Attendez ensuite 3 minutes, et procédez à un test de fonctionnement en mode FROID.

INSTALLATION DE L'UNITÉ INTÉRIEURE

1. ACCESSOIRES

1.1. Accessoires de l'unité intérieure

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

Les accessoires standards sont systématiquement présents dans les emballages.

Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation	Forme	Qté	Remarques
Télécommande		1	Commande de l’appareil
Accessoires télécommande	-	1 set	Voir la notice d’installation de la télécommande
Écrou spécial A (grand épaulement)		4	Pour l’installation de l’unité intérieure au plafond
Écrou spécial B (petit épaulement)		4
Rondelle		8
Manchon isolant (grand)		1	Isolation des liaisons frigorifiques (gaz)
Manchon isolant (petit)	[Z0YW]	1	Isolation des liaisons frigorifiques (liquide)
Collier (grand)		4	Fixation des isolants
Collier (moyen)		1	Fixation du câble de télécommande
Collier (petit)		1
Isolant de l’adaptateur		1	Pour isoler le tuyau et le bouchon d’évacuation des condensats.
Adaptateur		1	Pour connecter le tuyau d’évacuation des condensats
Collier de serrage	[14XX8]	1	Pour fixer l’adaptateur

1.2. Accessoires en option

Désignation	Référence	Remarques
Télécommande filaire	UTY-RVNYM	Télécommande filaire trois fils
Télécommande filaire	UTY-RNRYZ1	Télécommande filaire deux fils
Télécommande simplifiée	UTY-RSNYM	Télécommande simplifiée trois fils
Unité de réception infrarouge	UTY-LBTYM	Kit constitué d’un récepteur infra-rouge et de sa télécommande infra-rouge
Sonde déportée	UTY-XSZX	Pour mesurer la température de la pièce
Carte d’entrée et de sortie externe	UTY-XCSX	Pour la connexion d’un dispositif externe
Support carte d’entrée et de sortie externe	UTZ-GXNA	Pour l’installation de la carte entrée et sortie externe
Kit de connexion externe	UTY-XWZXZG	Pour la commande sortie
Kit filtre à air	UTD-LFNA	-

2. CHOIX DE L'EMPLACEMENT

⚠ ATTENTION

N'installez pas ces unités à un endroit où des fuites de gaz combustible pourraient advenir.

N'installez pas ces unités à un endroit proche de sources de chaleur, de vapeur ou de gaz inflammables.

1. Choisissez un support épais et insensible aux vibrations, à un emplacement susceptible de supporter le poids de l'installation.
2. L'entrée et la sortie d'air ne doivent en aucun cas être obstruées.
3. L'emplacement doit permettre une bonne répartition de l'air climatisé dans le local.
4. Installez l'unité intérieure pour permettre une connexion aisée vers l'unité extérieure.
5. Installez l'appareil dans un emplacement où il sera aisé d'installer les tuyaux gaz, liquide et d'évacuation des condensats.

Tenez compte de l'entretien et de la maintenance dans le choix de l'emplacement. Laissez suffisamment d'espace pour que l'accès au climatiseur soit aisé.

1. Ne pas installer l'appareil dans un lieu où les vibrations et le bruit seront amplifiés.
2. Prévoyez un accès facile aux filtres et au coffret électrique pour la maintenance.
3. Laissez autant d'espace que possible entre l'unité et le plafond.
4. L'emplacement devra permettre la distribution harmonieuse de l'air traité dans toute la pièce.

Prévoyez un espace suffisant autour de l'unité intérieure comme indiqué dans la figure suivante.

Fig. 41

Unit: mm 20 ou plus 150 ou plus 20 ou plus 300 ou plus 2500 ou plus (Lorsque pas de plafond)

L'espace nécessaire pour l'entretien de l'unité et pour l'accès au coffret électrique doit impérativement être ménagé lors de l'installation. La figure ci-après donne quelques cotes à respecter.

Fig. 42: Vue de dessous

AIR Espace de maintenance 300 ou plus Boitier électrique 500 ou plus 500 ou plus

Fig. 43

AIR Espace de maintenance 300 ou plus Fan unit side 1800 ou plus 500 ou plus 100

3. INSTALLATION DE L'UNITÉ

Installez le climatiseur comme indiqué ci-après. Le suivi de cette procédure vous garantit une bonne installation.

⚠ AVERTISSEMENT

L'installation de l'unité doit être effectuée par un nombre de personnes suffisant et avec un équipement adéquats pour le poids de l'unité. Un nombre insuffisant de personnes ou avec des outils inadéquat risque de causer la chute de l'unité ou des dommages corporels.

Si l'unité est fixée uniquement à l'aide de la façade, il existe un risque que l'unité se détache.

Confirmez les directions de reprise d'air et de sortie d'air avant l'installation de l'unité.

3.1. Préparation de l'unité intérieure pour l'installation au plafond

Veillez à ce que l'unité soit bien fixée au moyen des écrous spéciaux fournis.

ATTENTION

Veillez à positionner les boulons à une hauteur uniforme lors du serrage des fixations.

Le schéma ci-après donne des cotes de percement pour la fixation des boulons d'ancrage.

Fig. 44 Vue de dessus

750 700 630 1400 1440 1500

Fig. 45 Coté droit

25 218 57 22 222 256 22 Ecrou spécial A (Accessoires) Tige filetée d'ancrage (Non fournie) Rondelles (Accessoires) Ecrou spécial B (Accessoires) Equerre

ATTENTION

Attachez solidement l'unité au plafond au moyen des écrous spéciaux A et B.

	Couple de serrage
Ecrou A et B	9,81 à 14,71 N·m

3.2. Mise à niveau

Réalisez la mise à niveau de l'unité intérieure comme indiqué ci-après :

Fig. 46 Coté droit

Niveau AIR AIR

Fig. 47

Nniveau 0 - 5 mm Tuyau d'évacuation des condensats

Le coté pour la connexion du tuyau d'évacuation des condensats doit être légèrement plus bas que le côté opposé d'une distance comprise entre 0 et 5 mm.

3.3. Connexion de la voie de reprise d'air

Suivez les instructions ci-dessous pour la mise en place des gaines.

Fig. 48

La reprise d'air peut être modifiée en intervenant sur la position de la grille de reprise d'air et de la bride

En usine, la reprise d'air est montée à l'arrière de l'unité. Pour permettre une reprise d'air sous l'unité, suivez les instructions (1) → (2).

(1) (2)

ATTENTION

Assurez-vous que l'eau d'évacuation des condendansats est correctement évacuée.

Les grilles sont fixées de telle sorte qu'elle ne puissent être accessibles manuellement et que la dépose ne puisse se faire qu'au moyen d'outils appropriés.

Réglez la pression statique externe suivant la plage de pression recommandée.

Referez-vous au paragraphe page 49.

Lorsque la gaine de reprise est installée, prenez garde à ne pas endommager la sonde de température (celle-ci est située sur la bride de reprise).

Veillez à bien positionner les grilles au départ des conduites de reprise et de soufflage afin d'assurer une température correcte et une bonne circulation de l'air.

ATTENTION

Unité Gaines Grille de souflage Grille d'entrée d'air

Lors du raccordement du conduit, effectuez une isolation du conduit adaptée à l'environnement d'installation.

Une mauvaise isolation peut causer la formation de condensation à la surface de l'isolant, et entrainer un écoulement de cette condensation.

3.4. Préparation de l'unité pour l'utilisation de l'entrée d'air neuf

Si vous utilisez l'entrée d'air neuf, découpez avec un outil adéquat la tôle au niveau de l'ouverture prédécoupée sur le coté gauche de l'unité.

Fig. 49

Trou Plaque métallique

ATTENTION

Lorsque vous retirez la plaque métallique, veillez à ne pas endommager les parties internes de l'unité ainsi que l'enveloppe extérieure.

Lorsque vous manipulez la plaque métallique, veillez à ne pas vous blesser.

Bride ronde (non fournie)

1. Connectez la gaine à la bride ronde.
2. Scellez avec de l'adhésif vinyle afin qu'il n'y ai pas de fuite d'air au niveau du raccord.

Fig. 51

Gaine

3.5. Installation du tuyau d'évacuation des condensats

ATTENTION

Installez le tuyau d'évacuation des condensats conformément aux instructions suivantes. Procédez à cette intervention dans une atmosphère ambiante tempérée afin d'éviter tout risque de condensation qui pourrait entraîner des fuites.

Assurez-vous d'isoler correctement le tuyau d'évacuation des condensats de façon à ce que l'eau ne s'écoule pas des pièces raccordées.

Le tuyau d'évacuation des condensats installé doit présenter une pente descendante d'au moins 1/100.

Veillez également à ce que les tuyaux d'évacuation soient correctement isolés.

La figure suivante indique le positionnement de l'orifice pour la connexion du tuyau d'évacuation des condensats.

Fig. 52

Unité: mm 280 40 65 232 300 128 Orifice du tuyau d'évacuation Ø32 mm (diamètre extérieur) 29 145

1. Installez l'adaptateur dans l'orifice de l'unité intérieure. Fixez le collier de serrage autour de l'adaptateur dans les dimensions indiquées. Attachez-le fermement à l'aide du collier de serrage.
2. Fixez le tuyau d'évacuation (non fourni). Utilisez un tuyau PVC rigide (VP25), diamètre extérieur 38 mm, et raccordez-le à l'adaptateur à l'aide de ruban adhésif vinyle de manière à éviter toute fuite.
3. Contrôlez l'étanchéité de l'évacuation
4. Entourez l'adaptateur avec l'isolant.

Fig. 53

Collier de serrage (Accessoires) 15 mm Coté souple Zone d'application de l'adhésif Raccord (non fourni) Tuyau PVC (VP25) (non fourni) 5~10 mm 4 mm ou plus 20 mm Adaptateur (Accessoires) Unité intérieure Isolant (Accessoires) Adaptateur 100 mm

Collier de serrage (Accessoires) Isolant de l'adaptateur (Accessoires) Faites chevaucher l'isolant

3.5.1. Utilisation d'une pompe de relevage

Fig. 54

Intervalle de 1.5 à 2 m Support Tuyau Max. 300 mm VP25 ∅ ext. 32 mm ou plus 700 mm ou moins Horizontal ou pente ascendante CORRECT

Prise d'air Remontée Siphon INCORRECT

Installation d'unités groupées

Fig. 55

VP30 ou plus (diamètre extérieur 38 mm ou plus) Pente descendante 1/100 ou plus 700 mm ou moins

3.5.2. Installation sans pompe de relevage (évacuation naturelle).

Si une pompe de relevage n'est pas utilisée, retirez et déplacez le bouchon et l'isolant d'évacuation comme suit:

Fig. 56

Prévoyez un écoulement avec une pente de 1/50 à 1/100 minimum, sans remontée ni coude.

Fig. 57

CORRECT Sortie d'air ← Tuyau d'évacuation Disposez le tuyau d'évacuation INCORRECT Siphon Remontée Prise d'air

Si le tube est long, prévoyez des suspendes:

Fig. 58

Supports 1.5 à 2 m

3.5.3. Vérification de l'écoulement normal de l'eau de condensation

Versez un peu d'eau doucement dans l'unité avec une pissette pour vérifier le bon fonctionnement de la pompe de relevage et s'il n'y a pas de bruit anormal.

Fig. 59

Référez-vous au paragraphe «4. Raccordement des liaisons frigorifiques» de l’unité extérieure

Référez-vous également au paragraphe «Liaisons frigorifiques» page 10.

4.1. Raccordement des liaisons frigorifiques

⚠ ATTENTION

Soignez particulièrement le positionnement du tube face à son raccord. Si le tube est mal aligné, le serrage à la main est impossible et le filetage risque d'être endommagé.

Ne retirez les bouchons des tubes et des robinets que lorsque vous êtes sur le point d'effectuer le branchement.

N'utilisez pas d'huile minérale sur les parties évasées afin d'éviter qu'elle rentre dans le circuit frigorifique réduisant ainsi sa durée de vie.

Veillez à bien installer les manchons isolants sur les liaisons liquide et gaz afin d'éviter les fuites des condensats. Pour les modèles réversibles, utilisez des manchons résistants à une température de + de 120°C.

Les manchons seront d'une résistance calorifique correspondant à une conductibilité de 0,045 W (m.K), ou moins (à 20°C).

ATTENTION

En complément, si le passage des liaisons frigorifiques se trouve dans un endroit où l'humidité excède 70 %, protégez-les avec un manchon isolant. Si l'humidité atteint 80 %, utilisez des manchons d'une épaisseur d'au moins 15 mm et des manchons d'une épaisseur de 20 mm au moins si l'humidité dépasse 80%.

1. Retirez les bouchons des tubes frigorifiques.
2. Après avoir correctement positionné les raccords face à face, serrez les écrous à la main jusqu'au contact
3. Finissez à la clé dynamométrique selon les couples de serrage suivant.

Tableau 13

Diamètre des écrous Flare	Couple de serrage
9,52 mm (3/8")	32 à 42 N•m
15,88 mm (5/8")	63 à 75 N•m

ATTENTION

Tenez la clé dynamométrique par la poignée, en la maintenant au bon angle par rapport à la liaison, afin de correctement serrer l'écrou Flare.

Serrez les écrous Flare avec la clé dynamométrique en utilisant la méthode spécifiée. Autrement, l'écrou Flare pourrait se casser après une longue période d'utilisation, provoquant une fuite de fluide frigorigène qui, mis en contact avec une flamme, produirait un gaz toxique.

Fig. 60

Serrez avec 2 clés. Clé de maintien Clé dynamométrique Écrou Flare Liaison unité intérieure (côté corps) Liaison frigorifique

4.2. Isolation calorifique

ATTENTION

L'isolant doit s'adapter étroitement sans espace.

Installez une isolation aussi bien autour du raccord liquide qu'autour du raccord gaz. Le fait de ne pas le faire pourrait entraîner une fuite d'eau.

Après avoir vérifié qu'il n'y ait pas de fuite de gaz, effectuez l'isolation autour des raccords liquide et gaz en utilisant les manchons isolants.

Enveloppez les deux extrémités des manchons avec du ruban adhésif vinyle de manière à ce qu'il n'y ait pas d'espace.

Terminez l'isolation en fixant le manchon aux deux extrémités à l'aide de colliers Rylsan.

Fig. 61

Manchons isolants (Accessoires) Pas d'espace Bien recouvrir en faisant chevaucher les isolants Unité intérieure (Liaisons liquide et gaz) Collier (grand) (Accessoires) Liaisons

5. CÂBLAGE ÉLECTRIQUE

Référez-vous au paragraphe «6. Câblage électrique» de l'unité extérieure

Référez-vous également au paragraphe «alimentation» page 10.

⚠️ AVERTISSEMENT

Installez le câble de la télécommande et le bus de communication de telle sorte qu'il ne puissent pas être touchés par la suite.

5.1. Préparation des connexions électriques

Laissez le câble Terre plus long que les autres câbles.

Fig. 62

Câble de Terre 30 mm 70 mm ou plus Câble d'alimentation ou d'interconnexion

*Utilisez un câble 4 fils.

5.2. Schéma de câblage

Fig. 63 : Câblage de l'interconnexion (vers l'unité extérieure)

Ligne Terre Ligne de puissance Ligne de contrôle

Fig. 64 : Câblage de la télécommande

Type 2 fils Rouge Blanc Y1 Y2 Y3 1 2 OU Type 3 fils Rouge Blanc Noir Y1 Y2 Y3 1 2

* Branchez la télécommande à la terre si elle dispose d'un câble terre.

ATTENTION

Serrez les câbles d'interconnexion et d'alimentation de l'unité intérieure et de l'unité extérieure fermement, serrez les vis des borniers correctement.

Si les câbles d'alimentation et d'interconnexion sont mal connectés, le climatiseur pourrait être endommagé.

Connectez le câble d'interconnexion afin que les couleurs de câbles des borniers de l'unité intérieure et de l'unité extérieure comme indiqué sur le schéma du boîtier électrique.

L'unité intérieure et l'unité extérieure doivent être correctement reliés à la terre.

Veuillez respecter le schéma précédent pour effectuer un câblage correct. Un mauvais câblage peut provoquer un dysfonctionnement des unités.

5.3. Procédure de câblage

ATTENTION

Veillez à ne pas inverser le câble d'interconnexion et le câble d'alimentation lors de l'installation.

1. Retirez les vis et le couvercle du coffret électrique puis branchez les câbles au bornier.

Fig. 65

Couvercle coffret électrique Déposez les trois vis

Fig. 66

1 2 3 Ligne de commande Ligne d'alimentation Câble de connexion Unité extérieure Terre (masse)

Sélectionnez suivant le type de télécommande utilisé (2 fils ou 3 fils):
2 fils: 2 wire
3 fils: 3 wire

Interrupteur DIP

3WIRE 2WIRE Carte du circuit imprimé (PCB)

Télécommande à 2 fils Y1 Y2 Y3 1 2 Blanc Rouge Câble de la télécommande Télécommande Réglage d'usine "2 FILS"

Télécommande à 3 fils Y1 Y2 Y3 1 2 Noir Blanc Rouge Câble de la télécommande Télécommande Connexion des pièces en option R églé sur "3 FILS"

Positionnez l'interrupteur DIP suivant le type de télécommande utilisé (2 fils ou 3
2 fils: 2 wire
3 fils: 3 wire
* Branchez la télécommande à la terre si elle dispose d'un câble terre

1. Après avoir branché les câbles sans trop les tendre, sécurisez le câble de la télécommande, le câble d'interconnexion et le câble d'alimentation avec des serre-câbles sous le bornier et au niveau de la base des vannes.

Fig. 67

Serre-câble (medium) (Accessoires) Câble de la télécommande Coffret électrique Câble d'interconnexion (vers l'unité extérieure)

1. Remontez le couvercle du coffret électrique.

ATTENTION

Remplissez de mastic les espaces entre les passages de câbles afin d'empêcher la condensation et le passage d'insectes dans le coffret électrique.

Veillez à ne pas réaliser le câblage de la télécommande en parallèle avec le câble de l'interconnexion unité intérieure/unité extérieure, ou avec celui de l'alimentation de l'installation. Cela pourrait entraîner une mauvaise transmission des opérations.

6. ACCESSOIRES EN OPTION

Le climatiseur peut être connecté avec les accessoires optionnels suivant.

Tableau 14

Nom de l'accessoire	N° connecteur
UTY-LBTYMUnité de réception infrarouge	CN48
UTY-XSZXSonde déportée	CN8
UTY-XWZXZGKit de connexion externe	CN47 *1
UTY-XCSXCarte d'entrée et de sortie externe	CN65 *2

*1 : Se réferer à la fonction n°60 pour le paramétrage d'une sortie externe.
*2 : Plusieurs réglages sont disponibles en utilisant l'entrée /sortie de la carte électronique de l'unité.

Fig. 68

CN8 (capteur de la télécommande) CN48 (récepteur infrarouge) CN65 Entré / sortie externe carte électronique CN47 (Sortie externe) Bornier (Entrée externe)

6.1. Contacts entrée/sortie externe

1. Dénudez les fils reliés au connecteur du contact externe et le câble non fourni.
2. Utilisez un raccord isolé serti pour relier le câble et les fils du contact.
3. Branchez les fils du contact et le câble.

Fig. 69

Câble (non fourni) Contact externe en option Raccord isolé

Important : Veillez à souder les câbles et à isoler la connexion entre les fils.

1. Utilisez des cosses serties avec de la gaine isolante pour la connexion au bornier.

6.1.1. Sortie externe

• Le mode « Opération/Arrêt » ou le mode « Arrêt forcé » peuvent être sélectionnés dans les paramétrages des fonctions de l'unité intérieure.
• Un câble pair torsadé (22AWG) doit être utilisé. La longueur maximum du câble ne doit pas dépasser 150 m.
• Utilisez un câble d'entrée et de sortie externe approprié à l'installation.
• Le branchement des fils doit être distinct de la ligne d'alimentation.

Fig. 70

Bornier Y1 Y2 Y3 1 2 Appareil connecté

6.1.2. Contact sans tension

Lorsqu'une alimentation n'est pas nécessaire au dispositif d'entrée que vous souhaitez connecter, utilisez un contact sans tension.

Fig. 71

Carte électronique + 1 Borne - 2 (Entrée externe) Appareil connecté

* 1: Utilisation de l'interrupteur DC 12 V à 24 V, 1 mA à 15 mA.
- Signal d'entrée

Fig. 72

- Lorsque la fonction est paramétrée sur «Opération/Arrêt » mode 1.

Signal d'entrée	Commande
OFF(Arrêt) → ON (Marche)	Opération
ON (Marche) → OFF (Arrêt)	Arrêt

- Lorsque la fonction est paramétrée sur «Arrêt forcé ».

Signal d'entrée	Commande
OFF(Arrêt)→ON (Marche)	Opération
ON (Marche) → OFF (Arrêt)	Arrêt

* Lorsque l'arrêt forcé est activé, l'unité intérieure s'arrête et l'utilisation de la fonction Opération/Arrêt par la télécommande est restreinte.
- Lorsque la fonction est paramétrée sur «Opération/Arrêt » mode 2.

Signal d'entrée	Commande
OFF→ ON	Opération
ON → OFF	Arrêt (télécommande désactivée)

6.1.3. Sortie interne

• Un câble pair torsadé (22AWG) doit être utilisé. La longueur maximum du câble ne doit pas dépasser 25 m.
• Utilisez un câble de sortie externe appropriée à l'installation.
• Tension de sortie : Haute 12 V DC ± 2 V, basse 0 V.
• Intensité admissible : 50mA

- Lors de l'interverrouillage avec un périphérique externe

Fig. 73

- Lors de l'affichage de « Opération/Arrêt »

Fig. 74

Résistance DEL Appareil connecté Carte électronique CN47 + 1 - 2

Si la fonction 60 est paramétrée sur «00».

Réglage des fonctions		État	Tension de sortie
60	00	Arrêt	0V
		Opération	12 V DC
	09	Normal	0V
		Erreur	12 V DC
	10	Arrêt du ventilateur de l’unité intérieure	0V
		Fonctionnement du ventilateur de l’unité intérieure	12 V DC
	11	Arrêt chauffage externe	0V
		Marche chauffage externe	12 V DC

6.2. Sonde déportée

1. Retirez le contact existant et remplacez-le par le contact de la sonde déportée (assurez-vous d'utiliser le contact approprié).
2. Le contact d'origine doit être isolé pour qu'il ne touche pas les circuits électriques.

Paramétrage de la correction de la température de la pièce

Lorsque la sonde déportée est connectée, configurez le paramétrage des fonctions de l'unité intérieure comme indiqué ci-dessous.

1. Réglez le numéro de fonction «30» (déclencheur de température mode froid) sur «00».
2. Réglez le numéro de fonction «31» (déclencheur de température mode chaud) sur «01

1. ACCESSOIRES POUR LA POSE DE LA TÉLÉCOMMANDE

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

⚠ ATTENTION

Les accessoires standards sont systématiquement présents dans les emballages.Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Référence de la télécommande : AR-WEC1E

Désignation	Forme	Qté	Usage
Télécommande filaire		1	Commande de l’appareil.
CD-ROM		1	Inclus la notice d’utilisation.
Vis (M4 x 16mm)		2	Installer la télécommande.
Serre-câbles		1	Fixer le câble de la télécommande à la télécommande.

1. SPÉCIFICATION DE CÂBLAGE

	Taille	Type de câble
Télécommande à 2 fils	0.33 à 1.25 mm^2	Sans Polarité 2 fils, paire torsadée
Télécommande à 3 fils	0.33 mm^2	3 fils polarisés

3.1. Télécommande filaire UTY-RVNYM

Se reporter à la notice d'installation NI 923 095

3.2. Télécommande filaire UTY-RNRYZ1

Se reporter à la notice d'installation NI 923 103

3.3. Télécommande filaire simple UTY-RSNYM

Se reporter à la notice d'installation NI 923 083

3.4. Télécommande infrarouge UTY-LBTYM

Se reporter à la notice d'installation NI 923 105

4. FONCTIONS ET PARAMÈTRES À RÉGLER

Suivez les instructions données dans les paragraphes pour paramétrer les fonctions.

Paramétrage du nettoyage du filtre

• Un signal apparaît sur l'unité intérieure pour avertir l'utilisateur lorsqu'il faut nettoyer le filtre.
• Paramétrez la périodicité de l'affichage de l'avertissement comme indiqué dans le tableau suivant, en fonction de la poussière ou des saletés dans la pièce. (Paramétrage usine «03»).

Paramétrage	N° de la fonction	Valeur
Standard(2500 heures)	11	00
Longue(4400 heures)		01
Courte(1250 heures)		02
Pas d'avertissement		03

Paramétrage de la compensation de température de l'unité intérieure

En fonction de l'environnement, il est parfois nécessaire de corriger la thermistance de température intérieure.

Paramétrez comme indiqué dans le tableau ci-après. (Paramétrage usine «00»).

Paramétrage		N° de la fonction		Valeur
Standard		30(pour le refroidissement)	31(pour le chauffage)	00
Aucune correction de 0,0 °C				01
-0,5 °C	Plus de refroidissementMoins de chauffage			02
-1,0 °C				03
-1,5 °C				04
-2,0 °C				05
-2,5 °C				06
-3,0 °C				07
-3,5 °C				08
-4,0 °C				09
+0,5 °C	Moins de refroidissementPlus de chauffage			10
+1,0 °C				11
+1,5 °C				12
+2,0 °C				13
+2,5 °C				14
+3,0 °C				15
+3,5 °C				16
+4,0 °C				17

Paramétrage de la compensation de température télécommande filaire

En fonction de l'environnement, il est parfois nécessaire de corriger la thermistance de température int rieure de la télécommande filaire.

Pour modifier ce réglage, paramétrez précédemment la fonction 42 sur la valeur de réglage 01.

TÉLÉCOMMANDE

Paramétrez comme indiqué dans le tableau suivant. (Paramétrage usine «00»).

Paramétrage		N° de la fonction		Valeur
Standard		35(pour le refroidissement)	36(pour le chauffage)	00
Aucune correction de 0,0 °C				01
-0,5 °C	Plus de refroidissementMoins de chauffage			02
-1,0 °C				03
-1,5 °C				04
-2,0 °C				05
-2,5 °C				06
-3,0 °C				07
-3,5 °C				08
-4,0 °C				09
+0,5 °C	Moins de refroidissementPlus de chauffage			10
+1,0 °C				11
+1,5 °C				12
+2,0 °C				13
+2,5 °C				14
+3,0 °C				15
+3,5 °C				16
+4,0 °C				17

Redémarrage automatique

Ce paramétrage permet d'activer ou de désactiver le redémarrage automatique du système après une coupure de courant. (Paramétrage usine «00»)

Paramétrage	N° de la fonction	Valeur
Activé	40	00
Désactivé		01

Ne pas d'utiliser cette fonction en fonctionnement normal. Veillez à faire fonctionner l'unité par la télécommande ou un dispositif externe.

Commutation de la sonde de température intérieure (mesure de la température ambiante)

Télecommande filaire uniquement

Paramétrage	N° de la fonction	Valeur
Unité intérieure	42	00
Les deux		01

(Paramétrage usine «00»)

• Si la valeur est 00, la température de la pièce est mesurée par la thermistance de l'unité intérieure.
• Si la valeur est 01, la température de la pièce est mesurée par la thermistance de l'unité intérieure et par la thermistance de la télécommande.
• Le capteur de la télécommande doit être activé en utilisant la télécommande.

Prévention air froid

Ce paramétrage est utilisé pour activer ou désactiver la ventilation de scrutation une fois que la température ambiante a atteint la température de consigne pendant le mode chaud.

En mode désactivé, le ventilateur suit le paramétrage de la télécommande (exclu le mode de dégivrage). (Paramétrage usine «00»).

Paramétrage	N° de la fonction	Valeur
Activé	43	00
Désactivé		01

Contrôle entrée externe

- Le mode Fonctionnement / Mode Arrêt ou le mode Arrêt Forcé peuvent être sélectionnés.(Paramétrage usine «00»)

Paramétrage	N° de la fonction	Valeur
Mode fonctionnement / Arrêt 1	46	00
(Paramétrage interdit)		01
Mode Arrêt Forcé		02
Mode fonctionnement / Arrêt 2		03

Contrôle du basculement de la température de la pièce

Pour utiliser le capteur de température sur la télécommande filaire uniquement, sélectionnez le réglage « télécommande filaire » valeur de réglage «01». Cette fonction fonctionne uniquement si le réglage de la fonction 42 est réglé sur les « deux » valeurs de réglage «01».

Paramétrage	N° de la fonction	Valeur
Les deux	48	00
Télécommande filaire		01

(Paramétrage usine «00»).

Commande du ventilateur de l'unité intérieure pour des économies d'énergie en mode froid

- Cette fonction permet l'arrêt de la rotation du ventilateur de l'unité intérieure lorsque l'unité extérieure est arrêtée et d'effectuer des économies d'énergie. (Paramétrage usine «02»).

Paramétrage	N° de la fonction	Valeur
Désactiver	49	00
Activer		01
Télécommande		02

00 : Lorsque l'unité extérieure est arrêtée, le ventilateur de l'unité intérieure fonctionne en permanence.

01 : Lorsque l'unité extérieure est arrêtée, le ventilateur de l'unité intérieure fonctionne par intermittence à une vitesse très lente.

02 : Active ou désactive cette fonction par réglage de la télécommande.

Régler sur « 00 » ou « 01 » lors de la connexion d'une télécommande qui ne peut pas paramétrer cette fonction ni se connecter à un convertisseur réseau.

Reporter vous à la notice d'utilisation de votre télécommande pour connaître ses fonctionnalités.

Borne de sortie externe

Les fonctions de la sortie externe peuvent être commutées.

Paramétrage	N° de la fonction	Valeur
État de fonctionnement	60	00
État d’erreur		09
Contrôle de l’air extérieure		10
Chauffage additionnel		11

(Paramétrage usine «00»).

Après avoir terminé le réglage de ces fonctions, veillez à mettre l'appareil hors tension, puis à nouveau sous tension.

Pression statique

En fonction des conditions d'installation, il est parfois nécessaire de corriger la pression. La pression statique peut être réglée de deux méthodes: manuel ou automatique.

1. Réglage manuel

Paramétrage	N° de la fonction	Valeur
30 Pa	26	03
40 Pa		04
50 Pa		05
60 Pa		06
70 Pa		07
80 Pa		08
90 Pa		09
100 Pa		10
110 Pa		11
120 Pa		12
130 Pa		13
140 Pa		14
150 Pa		15
160 Pa		16
170 Pa*		17
180 Pa*		18
190 Pa*		19
200 Pa*		20
Standard (60 Pa: type 45/54)		31
Réglage automatique du flux d'air		32

(Paramétrage usine «31»).

TÉLÉCOMMANDE

* La plage de pression statique diffère suivant le modèle.

Si la pression statique est réglée au dessus de la plage maximale, le réglage pris en compte sera le maximum de la plage autorisée.

Exemple:

Pour les modèles 45/54, un réglage de «170 Pa» valeur de réglage «17» à «200 Pa» valeur de réglage «20» sera identique à un réglage de «160 Pa».

Modèles	Plage de la pression statique
45/54	30 à 160 Pa

1. Réglage automatique

ATTENTION

Cette fonction ne peut pas être utilisée lorsque qu'il y a un ventilateur secondaire.

Veillez à ce que la pression statique soit comprise dans la plage autorisée. Un paramétrage incorrect peut causer un flux d'air insuffisant ou une fuite d'eau.

Lorsque la pression statique externe varie avec les volets automatiques, réglez la pression statique externe au plus bas.

Assurez-vous d'effectuer ce réglage avant toute autre opération. Le moteur chaud ou l'échangeur mouillé, peut conduire à des réglages incorrects.

Vérifiez que le câblage électrique et l'installation des gaines soient terminés.

Assurez vous que les volets soient ouverts.

Vérifiez que le filtre à air (en option) est fixé.

S'il existe plusieurs orifices d'entrée et de sortie, veillez à ce que le flux d'air de chaque orifice corresponde au débit d'air prévu en réglant les volets.

Procédure du paramétrage automatique du débit d'air:

1. pour Paramétrez la fonction n°26 sur la valeur de réglage «32» «Réglage automatique du flux d'air».
2. Démarrez le climatiseur en mode chaud (grande vitesse).

Durant tout le réglage automatique du débit d'air, le climatiseur fonctionne en mode chaud (grande vitesse). Ne pas faire fonctionner l'unité extérieure pendant que cette fonction est active.

1. Le climatiseur fonctionnera durant environ 1 à 8 minutes, puis s'arrêtera automatiquement. Pendant le fonctionnement ne changez pas la position des volets. Sur une installation groupée le réglage prendra environ 10 min.
2. Mettre le climatiseur hors tension, puis à nouveau sous tension.
3. Vérifiez le paramétrage de la fonction 26 et notez la valeur obtenue.

N° de la fonction	Valeur
26

Si la valeur de réglage n'a pas changé, répétez la procédure à partir de l'étape 1.

⚠️ ATTENTION

Si la valeur obtenue ne se trouve pas dans la plage de pression statique, veuillez vérifier l’installation, puis répétez la procédure depuis l’étape 1. Un paramétrage incorrect peut causer un flux d’air insuffisant ou une fuite d’eau.

Lorsque les installations d’écoulement ou les gaines ont changés après avoir terminé le réglage du débit d’air automatique, répétez la procédure depuis l’étape 1.

5. CONTRÔLE DE GROUPE

⚠ ATTENTION

Assurez-vous de couper le disjoncteur avant d’effectuer des réglages

Lors du réglages des micro-interrupteurs DIP, ne touchez aucune autre partie de la carte de circuits imprimés directement avec vos mains nues.

Une seule télécommande peut commander plusieurs appareils. Dans ce cas, toutes les unités intérieures connectées fonctionnent suivant le même réglage (celui de la télécommande). Ces appareils doivent utiliser le même type de télécommande.

Connectez jusqu'à 16 unités intérieures:

Fig. 75

* Unité intérieure
Câble de la télécommande: A+B+C+D ≤ 500 m

Exemple de câblage pour une télécommande à 2 fils:

Fig. 76

Unité intérieure 1 1 2 3 Unité intérieure 2 ± 1 2 3 Unité intérieure 3 ± 1 2 3 Unité intérieure 4 ± 1 2 3 Câble de transmission (bus) R W B 1 2 3 B Câble de la télécommande

5.1. Paramétrage de l'adressage de la télécommande

Réglez chaque adresse des unités intérieures en utilisant les micro-interrupteurs. Ces micro-interrupteurs se situent sur la carte électronique de l'unité intérieure.

Fig. 77

SW100

Télécommande à 2 fils

(Paramétrage usine «00») Micro-interrupteur DIP (RC AD SW)

Les paramètres d'adressage de la télécommande sont automatiquement configurés. Si vous souhaitez faire une configuration manuelle il est nécessaire de

configurer à la fois l'unité intérieure et la télécommande.

Télécommande à 3 fils

(Paramétrage usine «00») Micro-interrupteur DIP (RC AD SW)

Si vous connectez plusieurs unités intérieures à une télécommande filaire simplifiée, réglez l'adresse sur «00» et incrémentez de 1 à chaque ajout d'une unité intérieure, se référer au Tableau 15.

Paramétrage	N° de la fonction	Micro-interrupteur SW100
Adresse unité intérieure dans le groupement télé-commande	00 à 15	ON1 2 3 4RC ADEXemple de réglage 00

Exemple: 4 unités intérieures connectées.

Fig. 78

Reportez vous au tableau ci-dessous pour adresser une télécommande à plusieurs unités intérieures:

Tableau 15

N° de l’unité intérieure	Adresse de la télécommande	N° de l’interrupteur DIP
		1	2	3	4
1	00	OFF	OFF	OFF	OFF
2	01	ON	OFF	OFF	OFF
3	02	OFF	ON	OFF	OFF
4	03	ON	ON	OFF	OFF
5	04	OFF	OFF	ON	OFF
6	05	ON	OFF	ON	OFF
7	06	OFF	ON	ON	OFF
8	07	ON	ON	ON	OFF
9	08	OFF	OFF	OFF	ON
10	09	ON	OFF	OFF	ON
11	10	OFF	ON	OFF	ON
12	11	ON	ON	OFF	ON
13	12	OFF	OFF	ON	ON
14	13	ON	OFF	ON	ON
15	14	OFF	ON	ON	ON
16	15	ON	ON	ON	ON

ATTENTION

Les adresses doivent toujours se suivrent, Il est interdit de sauter un numéro.

6. CONTRÔLE À L'AIDE DE 2 TÉLÉCOM-MANDES

Deux télécommandes peuvent être utilisées pour commander une unité intérieure.

ATTENTION

Ne pas combiner une télécommande à deux fils et une télécommande à trois fils.

Fig. 79

* Unité intérieure
Câble télécommande: A ≤ 500 m et A + B ≤ 500 m

Paramétrage du délai du ventilateur

Ce paramétrage peut être utilisé lorsque qu'un chauffage additionel est installé. Lorsque le fonctionnement est arrêté alors que l'unité intérieure fonctionne avec le chauffage auxiliaire, le fonctionnement continue 1 minute. Modifiez les paramétrages avec le micro-interrupteur DIP SW101.

Fig. 80

SW101

Interrupteur DIP SW101	Etat interrupteur DIP SW101		Détails
	ON	OFF
1			Ne pas utiliser
2
3	Activé	Désactivé	Délai venti-lateur

TÉLÉCOMMANDE

• Enregistrez les modifications de réglages dans le tableau suivant:

N° fonction	Réglage	Valeur de réglage
11	Nettoyage du filtre
26	Pression statique
30 (1)	Paramétrage de la compensation de température de l’unité intérieure
31 (2)
35 (1)	Paramétrage de la compensation de température télécommande filaire
36 (2)
40	Redémarrage automatique
42	Activation de la sonde de température intérieure sur les télé-commandes filaires
43	Prévention air froid
46	Contrôle entrée externe
48	Contrôle du basculement de la température de la pièce sur les télécommandes filaires
49	Commande du ventilateur de l’unité intérieure pour des économies d’énergie en mode froid
60	Borne de sortie externe

(1) Refroidissement (2) Chauffage

Une fois tous les réglages effectués, assurez-vous de couper puis de remettre le courant pour valider les changements.

1. CODES ERREURS

Affichage d’erreur			Télécommande filaire code d’erreur	Description
Fonctionnement (vert)	Minuterie (orange)	Economie (vert)
●(1)	●(1)	◇	11	Erreur de communication série
●(1)	●(2)	◇	12	Erreur de communication télécommande filaire
●(1)	●(5)	◇	15	Vérification du fonctionnement incompletErreur du réglage de flux d’air automatique
●(1)	●(6)	◇	16	Erreur de connexion du PCB de transmission de l’unité
●(1)	●(8)	◇	18	Erreur de communication externe
●(2)	●(1)	◇	21	Erreur de paramétrage de l’adresse du circuit frigorifique ou du numéro d’unité
●(2)	●(2)	◇	22	Erreur de puissance de l’unité intérieure
●(2)	●(3)	◇	23	Erreur de combinaison
●(2)	●(4)	◇	24	Erreur numéro unité connectée (unité intérieure secondaire (multi-split))Erreur numéro unité connectée (unité intérieure ou boîtier de répartition)
●(2)	●(6)	◇	26	Erreur de réglage d’adresse de l’unité intérieure
●(2)	●(7)	◇	27	Erreur paramétrage unité première, unité secondaire (multi-split)
●(2)	●(9)	◇	29	Erreur numéro unité connectée dans la configuration de la télécommande filaire
●(3)	●(1)	◇	31	Erreur d’interruption de l’alimentation
●(3)	●(2)	◇	32	Erreur information de la platine de l’unité intérieure
●(3)	●(3)	◇	33	Erreur de détection de la consommation électrique du moteur de l’unité intérieure
●(3)	●(5)	◇	35	Erreur switch manual auto
●(3)	●(9)	◇	39	Erreur d’alimentation du moteur ventilateur de l’unité intérieure
●(3)	●(10)	◇	3A	Erreur du circuit de communication de l’unité intérieure / télécommande filaire
●(4)	●(1)	◇	41	Erreur sonde de température de la pièce
●(4)	●(2)	◇	42	Erreur sonde de température de l’échangeur de l’unité intérieure (milieu)
●(4)	●(4)	◇	44	Erreur du détecteur de présence
●(5)	●(1)	◇	51	Erreur moteur du ventilateur de l’unité intérieure
●(5)	●(3)	◇	53	Erreur pompe de relevage
●(5)	●(7)	◇	57	Erreur des volets (registres)
●(5)	●(15)	◇	5U	Erreur unité intérieure
●(6)	●(1)	◇	61	Erreur de câblage, phases inversés ou ab-sentes de l'unité intérieure
●(6)	●(2)	◇	62	Erreur connexion ou information de la platine de l'unité extérieure
●(6)	●(3)	◇	63	Erreur Inverter
●(6)	●(4)	◇	64	Erreur filtre actif et erreur PFC
●(6)	●(5)	◇	65	Erreur de phase
●(6)	●(8)	◇	68	Erreur de hausse de la température de l'unité extérieure
●(6)	●(10)	◇	6A	Erreur communication platine affichage
●(7)	●(1)	◇	71	Erreur sonde de température refoulement
●(7)	●(2)	◇	72	Erreur sonde de température compresseur
●(7)	●(3)	◇	73	Erreur sonde de température de l'échangeur de l'unité extérieure (liquide)
●(7)	●(4)	◇	74	Erreur sonde de température extérieure
●(7)	●(5)	◇	75	Erreur sonde de température à l'aspiration (gaz)
●(7)	●(6)	◇	76	Erreur sonde de température vanne 2 voies ou vanne 3 voies
●(7)	●(7)	◇	77	Erreur sonde de température radiateur
●(8)	●(2)	◇	82	Erreur sonde température échangeur sous refroidissement entrée/sortie (gaz)
●(8)	●(3)	◇	83	Erreur sonde température liaison liquide
●(8)	●(4)	◇	84	Erreur capteur courant
●(8)	●(6)	◇	86	Erreur pressostat au refoulement / à l'aspira-tion ou switch Haute Pression
●(9)	●(4)	◇	94	Détection du courant
●(9)	●(5)	◇	95	Erreur de la position de détection du compres-seur (interruption permanente)
●(9)	●(7)	◇	97	Erreur moteur du ventilateur 1 de l'unité exté-rieure
●(9)	●(8)	◇	98	Erreur moteur du ventilateur 2 de l'unité exté-rieure
●(9)	●(9)	◇	99	Erreur vanne 4 voies
●(9)	●(10)	◇	9A	Erreur détendeur
●(10)	●(1)	◇	A1	Erreur température du refoulement
●(10)	●(3)	◇	A3	Erreur température compresseur
●(10)	●(4)	◇	A4	Erreur Haute Pression
●(10)	●(5)	◇	A5	Erreur Basse pression
●(13)	●(2)	◇	J2	Erreur boîtier de dérivation

Légende :
- 0.5s ON / 0.5s OFF
◇ : 0.1s ON / 0.1s OFF
(): nombre de clignotement.

POINTS À VÉRIFER

Unité intérieure

• L'installation de l'unité intérieure à été faite suivant les prescriptions de la notice
• Vérification d'absence de fuite sur le circuit frigorifique
• Isolation des liaisons frigorifiques
• Le fonctionnement normal de toutes les touches de la télécommande
• Le fonctionnement normal des volets de déflexion d'air
  • L'écoulement normal de l'eau de condensation
• Vérifiez qu'il n'y a aucun bruit ni vibrations anormaux en fonctionnement

Unité extérieure

• L'installation de l'unité extérieure à été faite suivant les prescriptions de la notice
• Vérification d'absence de fuite sur le circuit frigorifique
• Isolation des liaisons frigorifiques
• Le fonctionnement normal de toutes les touches de la télécommande
• Le fonctionnement normal des volets de déflexion d'air
  • L'écoulement normal de l'eau de condensation
• Vérifiez que ni le bruit, ni le courant d'air, ni l'eau ou la glace sortant de l'unité extérieure ne gênent le voisinage.
• Vérifiez qu'il n'y a aucun bruit ni vibrations anormaux en fonctionnement

Ne laissez pas le climatiseur fonctionner en mode «Test» trop longtemps.

EXPLICATIONS POUR L'UTILISATEUR

En utilisant le mode d'emploi fourni, expliquez à l'utilisateur final :

La mise en route et l'arrêt de l'appareil, le réglage de la température ainsi que les autres fonctions de la télécommande.

Les notions d'entretien courant tel que le nettoyage des filtres à air.

N'oubliez pas de laisser la présente notice à l'utilisateur.

Opérations d'entretien courant

Ces opérations, à la portée de tout un chacun (voir notice d'utilisation), sont à effectuer aux fréquences conseillées ci-dessous.

Nettoyage

Tous les mois (plus souvent en Tous les 3 mois : atmosphère poussiéreuse) :

- Nettoyage du filtre à air de l'unité intérieure (Le filtre à air est facilement accessible sur l'unité intérieure et se nettoie soit avec un aspirateur, soit avec de l'eau à moins de 40°C).

- Nettoyage de la carrosserie de l'unité intérieure, particulièrement de la grille d'entrée d'air, avec un chiffon doux humidifié (éviter les détergents agressifs).

Opérations de maintenance

Ces opérations sont à effectuer exclusivement par du personnel compétent. Votre installateur agréé est bien évidemment à votre service pour ces interventions. Il peut vous proposer un contrat de maintenance prévoyant des visites périodiques (voir ci-après).

Entretien saisonnier

Notre conseil : tous les ans en résidentiel, deux fois par an en tertiaire.

• Vérification et nettoyage des filtres à air.
• Vérification de l'étanchéité parfaite du circuit frigorifique (obligatoire pour certains appareils*).
• Nettoyage du bac à condensats de l'unité intérieure : nettoyage et désinfection de l'échangeur de l'unité intérieure avec un produit adéquat.
• Vérification et nettoyage éventuel du dispositif d'écoulement des condensats (surtout si une pompe de relevage est utilisée).
  • Vérification de l'état général de l'appareil.

* Les articles R 543-75 à 123 du code de l'environnement et de ses arrêtés d'application imposent à tous les possesseurs d'appareil contenant plus de 2 kg de fluide réfrigérant (plaque signalétique) de faire vérifier l'étanchéité de leur installation tous les ans par une société régulièrement inscrite en préfecture et habilitée pour ce type d'intervention.

Entretien complet

Notre conseil : tous les 2 ans en résidentiel, tous les ans en tertiaire.

Opérations décrites pour un entretien saisonnier, complétées par :

• Dépoussiérage éventuel de l'échangeur de l'unité extérieure.
• Mesure des performances de l'appareil (écart de température entrée/sortie, température d'évaporation et de condensation, intensité absorbée).
• Vérification du serrage des connexions électriques.
• Mesure de l'isolement électrique.
• Vérification de l'état des carrosseries extérieures et des isolants des lignes frigorifiques.
  • Vérification des fixations diverses.

Avec le carnet d'entretien climatisation Atlantic vous effectuerez aisément le suivi des opérations de maintenance.

NOTES

atlantic

CLIMATISATION ET VENTILATION

Votre spécialiste

Siège social : ATLANTIC Climatisation & Ventilation

S.A.S. au capital de 2 916 400 euros

13, Boulevard Monge - Z.I - BP 71 - 69882 MEYZIEU cedex RCS Lyon n° B 421 370 289

www.atlantic.fr Tél. [phone]
