Type de produit	Climatiseur cassette 600 x 600 mm (façade décorative)
Marque	Atlantic
Modèle	UTG-UFYD-W FACADE CASSETTE 600 X 600
Taille de la cassette	600 x 600 mm
Alimentation électrique	230 V ~ 50 Hz, monophasé
Réfrigérant	R410A
Modes de fonctionnement	Auto, Froid (+18°C à +30°C), Chaud (+16°C à +30°C), Déshumidification, Ventilateur
Vitesses de ventilation	Auto, Grande, Moyenne, Petite, Silence
Fonctions spéciales	Mode hors gel 10°C, Puissance max, Économie d'énergie, Groupe extérieur silencieux, Détecteur de présence (selon modèle)
Balayage des volets	Oscillation et position verticale/horizontale réglable
Programmation horaire	Journalière (ON/OFF, Veille) et Hebdomadaire (7 jours)
Télécommande fournie	Infrarouge avec fonctions complètes (mode, température, ventilation, programmation)
Nettoyage et entretien	Filtre à air lavable à l'eau (< 40°C) tous les mois ; carrosserie avec chiffon doux humide
Installation	Réservée à un installateur qualifié, nécessite attestation de capacité pour fluides frigorigènes
Protection électrique	Disjoncteur omnipolaire 3 mm, protection différentielle 30 mA, mise à la terre obligatoire
Utilisation prévue	Usage résidentiel et tertiaire (confort thermique)
Températures de fonctionnement	Froid : intérieur 18-32°C, extérieur -5 à 46°C ; Chaud : intérieur 16-30°C, extérieur -15 à 24°C

FOIRE AUX QUESTIONS - UTG-UFYD-W FACADE CASSETTE 600 X 600 ATLANTIC

Comment mettre en marche le climatiseur ?

Appuyez sur la touche MARCHE/ARRET de la télécommande. Un bip retentit et le voyant OPERATION s'allume.

Comment changer le mode de fonctionnement (froid/chaud) ?

Utilisez la touche MODE pour sélectionner AUTO, FROID, CHAUD, DÉSHUMIDIFICATION ou VENTILATEUR. La plage de température est de +18°C à +30°C en froid et +16°C à +30°C en chaud.

Comment régler la vitesse du ventilateur ?

Appuyez sur la touche VENTIL pour choisir entre AUTO, GRANDE, MOYENNE, PETITE et SILENCE.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que le filtre à air n'est pas obstrué. Nettoyez-le si nécessaire (tous les mois). Assurez-vous que la température est réglée suffisamment bas (18°C minimum). Activez éventuellement le mode PUISS. MAX pour augmenter les performances.

Comment programmer la mise en marche et l'arrêt automatiques ?

Utilisez la programmation MINUTERIE : appuyez sur MINUTERIE, choisissez ON/OFF avec les flèches, réglez l'heure (par pas de 5 min), puis validez avec ENVOYER. Pour une programmation hebdomadaire, sélectionnez le jour puis les heures de marche et d'arrêt.

Comment nettoyer le filtre à air ?

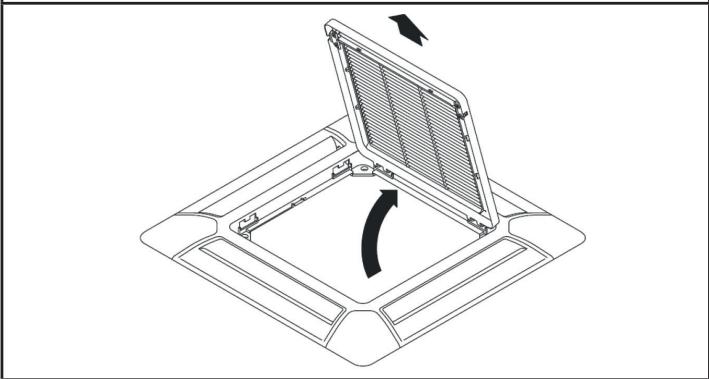

Ouvrez la grille d'entrée d'air, retirez le filtre. Aspirez-le ou lavez-le à l'eau tiède (< 40°C). Séchez-le complètement avant de le remettre. Effectuez cette opération tous les mois (plus souvent en atmosphère poussiéreuse).

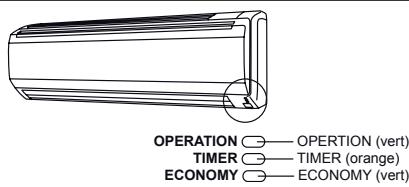

Que signifient les voyants clignotants sur l'unité intérieure ?

Les voyants OPERATION, TIMER et ECONOMY clignotent en cas d'erreur. Consultez le tableau des codes d'erreur dans la notice pour identifier le problème. Par exemple, si OPERATION clignote 2 fois et TIMER 1 fois, il s'agit d'une erreur de paramétrage de l'adresse (code 21).

Puis-je installer l'unité intérieure moi-même ?

Non, l'installation doit être réalisée par un installateur qualifié possédant une attestation de capacité pour la manipulation des fluides frigorigènes (R410A). De plus, un raccordement électrique incorrect peut endommager l'appareil.

Comment utiliser le mode économie d'énergie ?

Appuyez sur la touche ECONOMIE pour activer ce mode. L'appareil ajuste automatiquement la température de consigne pour réduire la consommation tout en maintenant un confort acceptable.

Que faire en cas de fuite de réfrigérant ?

Si une fuite est détectée, ventilez immédiatement la pièce. Coupez l'alimentation électrique et contactez un professionnel qualifié. N'approchez pas de flamme ou de source d'ignition, car le R410A peut produire des gaz toxiques.

MODE D'EMPLOI UTG-UFYD-W FACADE CASSETTE 600 X 600 ATLANTIC

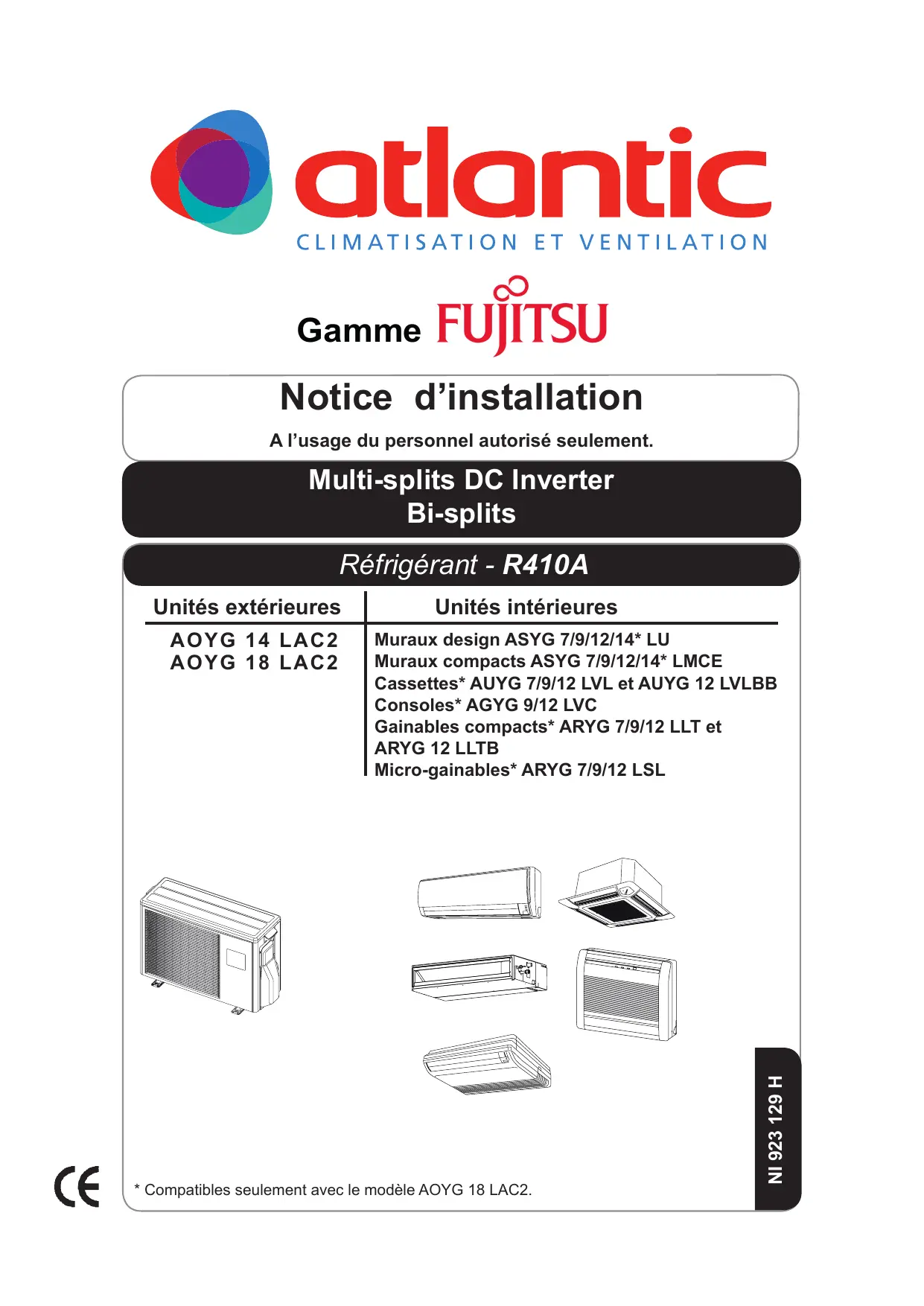

Notice d'installation

A l'usage du personnel autorisé seulement.

Découpez soigneusement votre notice simplifiée de télécommande, puis pliez-la en 2 comme indiqué ci-dessous.

e simplifiée ③

Conservez votre notice simplifiée de télécommande à proximité de votre installation.

MODE

Choix des différents types de fonctionnement :AUTO: Choix automatique du mode CHAUD/FROID.FROID: Climatisation (+18°C à +30°C).DESHU: Déshumidification en mode FROID.VENTIL: Ventilateur.CHAUD: Chauffage (+16°C à +30°C).

VENTIL

Choix de la vitesse du ventilateur :AUTO: Automatique.GRANDE: Grande vitesse.MOYEN.: Moyenne vitesse.PETITE: Petite vitesse.SILENCE: Vitesse silencieuse.

10°C CHAUD

Mode hors gel à 10°C

PUISS. MAX

Puissance max, augmente les performances de la machine.

ECONOMIE

Mode économie d'energie, changement de la consigne de T°C.

GROUPE EXT. SILENCIEUX

Réduction de la vitesse du ventilateur du groupe extérieur.

PRESENCE

Activation du détecteur de présence (LT).

BALAYAGE

Oscillation des volets.

POSITION

Réglage de la position de soufflage des volets.

REG. HORLOGE

Réglage de l'heure.

REINIT

Réinitialisation de la télécommande.

(*selon modèle)

MODE AUTO FROID DESHU VENTIL CHAUD TEMP. 88°C ECONOMIE SILENCIEUX VENTIL AUTO BALAYAGE HEBDO ON/OFF VEILLE 1234 LU MA ME JE VE SA DI HORL 10h-00 AM ENVOY ON-OFF 10h-00 MPM 10°C CHAUD TEMP. PUISS. MAX MODE VENTIL ECONOMIE PRESENCE BALAYAGE GROUPE EXT. SILENCIEUX POSITION HEBDO ON/OFF VEILLE REGLAGE MINUTERIE SELECTION SUIVANT ENVOYER PRECEDENT REG. HORLOGE REINIT. + - *AR-REA1E AR-REA2E Traduction faite en français sur ce visuel.

MODE

Choix des différents types de fonctionnement :AUTO: Choix automatique du mode CHAUD/FROID.FROID: Climatisation(+18°C à +30°C).DESHU: Déshumidification en mode FROID.VENTIL: Ventilateur.CHAUD: Chauffage(+16°C à +30°C).

VENTIL

Choix de la vitesse du ventilateur :AUTO: Automatique.GRANDE: Grande vitesse.MOYEN.: Moyenne vitesse.PETITE: Petite vitesse.SILENCE: Vitesse silencieuse.

10°C CHAUD

Mode hors gel à 10°C

ECONOMIE

Mode économie d'énergie

POSITION

Réglage de la position verticale.

POSITION (*selon modèle)

Réglage de la position horizontale.

BALAYAGE

Oscillation des volets.

INVERTER AUTO FROID DESHU VENTIL CHAUD 88°C AUTO GRANDE MOYEN. PETITE SILENCE HORL OFF↔ON ANNULER AM 19 H: 88 M ON OFF VEILLE PM 18 H: 88 M MODE VENTIL MARCHE ARRET 10°C CHAUD POSITION ECONOMIE REG. TEMP. POSITION * VEILLE BALAYAGE MINUTERIE MODE MINUTERIE + - + REGALGE HORLOGE TEST FONCT. REINITIALISER Traduction faite en français sur ce visuel.

ENVOYER

Envoie les informations des programmes horaires de la telcommande vers le climatiseur.

SUIVANT

Validation du choix dans la programmation horaire.

PROGRAMMATION MINUTERE JOURALIERE

Mette en Marche I'apparell :Appyez sur (4), un bip retenti et le voyant vent OPERATION s'allume.Si I'apparell est déjà allume, passez à l'étape suivante : appyez sur MINUTÉRIE, I come ⒤HEB00 cligote.Choisissez le mode de minutère avecJusqu'à ce que les icones ⭠ONOF& 0N cligotent.Appyez sur SUVANT,reglez l'heure de mise en marche deI'apparellNote : le réglage est de 5 minutes en 5 minutes.Apuyez sur ENVOYER, pour terminer en- youer les données, idem pour parameter l'heure d'arrel.Changer de programme dans le parametrage.1234Cé changement s'opere dans la partie de choix des jours.Utlïsez pour passer tous les jours, après Dl vous accèdez au programme suivant (ex: 2).Note : Le changement de programme per- met de réaliser plusieurs programmes dans la même journee.

VERILLE Activer la programmation du mode velille.

ON/OFF Activer la programmation Journaliere.

HIBEDO Activer la programmation Hebdomadaire.

Coordonnées de "installateur"

aolantic

Game Fuitsu

CILIMATISALION ET VENTILATION

PROGRAMMATION MINUTERIEJOURNALIERE	Mettre en Marche l'appareil :
REINITIALISER
Appuyez surVELLE,liconeapparit.Choisissez la durée avec « + et - ».Note: on peut régler de 5 min à 9h55, le temps de verille.Vote minuterie est altivée.
PROGRAMMATION MINUTERIEVELLE
Appuyez surVELLE,liconeapparit.Choisissez la durée avec « + et - ».Note: on peut régler de 5 min à 9h55, le temps de verille.
ReINITIALISER

Game Fuitsu Climatisation ET VENTILATION Adoptic

MODE

Choix des différents types de fonctionnement :AUTO : Choix automatique du mode CHAUD/FROID.FROID : Climatisation (+18°C à +30°C).DESHU : Déshumidification en mode FROID.VENTIL : Ventilateur.CHAUD : Chauffage (+16°C à +30°C).

VENTIL

Choix de la vitesse du ventilateur :AUTO : Automatique.GRANDE : Grande vitesse.MOYEN : Moyenne vitesse.PETITE : Petite vitesse.SILENCE : Vitesse silencieuse.

10°C CHAUD

Mode hors gel à 10°C

PUISS. MAX

La puissance max augmente les performances de la machine.

ECONOMIE

Mode économie d'energie

GROUPE EXT. SILENCIEUX

Réduction de la vitesse du ventilateur du groupe extérieur.

REG. HORLOGE

Réglage de l'heure.

REINIT.

Réinitialisation de la télécommande.

MODE AUTO FROID DESHU VENTIL CHAUD TEMP. 88°C VENTIL AUTO SILENCIEUX BALAY. ON/OFF VEILLE HORL. 10:00 AM ON/OFF 12h-00 MPM 10°C CHAUD TEMP. PUISS. MAX MODE VENTIL ECONOMIE BALAY. GROUPE EXT. SILENCIEUX POSITION MINUTERIE ON SELECTION VEILLE OFF ANNULER REG. HORLOGE REINIT. + AR-REB1E

Traduction faite en français sur ce visuel.

✿ VENTILATION

Choix de la vitesse du ventilateur :AUTO: Automatique.GRANDE: Grande vitesse.MOYEN.: Moyenne vitesse.PETITE: Petite vitesse.SILENCE: Vitesse silencieuse.

✿/✿ POSITION *selon modèle

Réglage de la position verticale des volets, maintenir appuyé durant 2 sec.pour activer le balayage.

✿/✿ POSITION *selon modèle

Réglage de la position horizontale des volets, maintenir appuyé durant 2 sec.pour activer le balayage.

MODE

Choix des différents types de fonctionnement :AUTO: Choix automatique du mode CHAUD/FROID.FROID: Climatisation (+18°C à +30°C).DESHU: Déshumidification en mode FROID.VENTIL: Ventilateur.CHAUD: Chauffage (+16°C à +30°C).

ECONOMIE

Mode économie d'energie

MAINTENANCE

Remise à zéro de l'encrassement du filtre.

Traduction faite en français sur ce visuel. DI LU MA ME JE VE SA AM 88:88 PM 3 6 9 12 15 18 21 88 °F 88 °C ECO REG. TEMP MARCHE /ARRET MODE MINUTERIE JOUR VENTILATION MODE REGLAGE HORLOGE JOUR ARRET ABAISSER (2SEC.) (2SEC.) ANNULER MINUTERIE REGLER MINUTERIE MAINTENANCE ECONOMIE REINIT. FILTRE SONDE TEMP.

atlantic CLIMATISATION ET VENTILATION Gamme FUJITSU

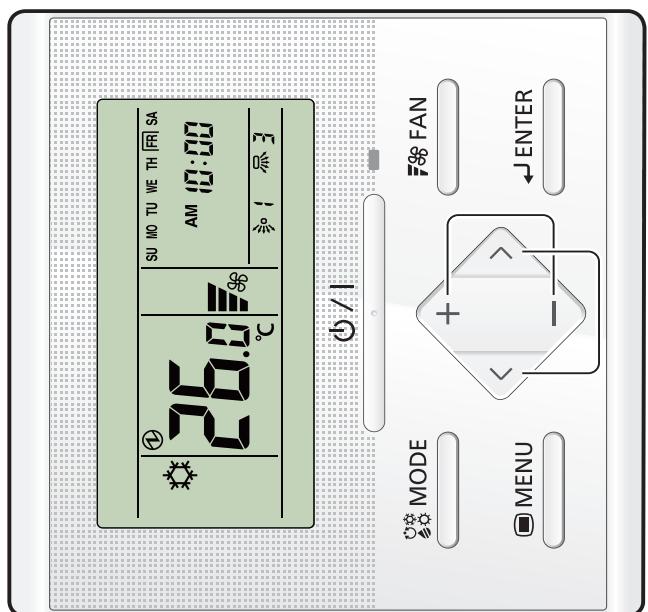

Notice d'utilisation simplifiée de télécommande UTY-RLRY Cette notice résume les actions principales de votre télécommande, et donne une traduction française des différentes touches. Elle ne se sub en aucun cas à la notice d'utilisation de votre climatiseur que vous dev conserver.

Coordonnées de l'installateur

MARCHE / ARRÊT DE L’APPAREIL ⏻ / I

MODE DE FONCTIONNEMENT (MODE ⚪️)

Choix des différents types de fonctionnement :AUTO ⚪️: Choix automatique du mode CHAUD/FROID.FROID ⚪️: Climatisation (+18°C à +30°C).DESHU ⚪️: Déshumidification en mode FROID.VENTIL ⚪️: Ventilateur.CHAUD ⚪️: Chauffage (+16°C à +30°C).

VENTILATION (FAN ⚪️)

Choix de la vitesse du ventilateur :AUTO ⚪️: Automatique.GRANDE : Grande vitesse.MOYEN : Moyenne vitesse.PETITE : Petite vitesseSILENCE : Vitesse silencieuse.

MENU ⚪️(accès utilisateur : un appui sur le bouton menu)

Réglage de la direction du flux d’air ⚪️ ou 📞Réglage du minuteur «ON» ⚪️ ou «OFF» ⚪️Réglage de l’heure actuelle ⚪️Réinitialisation de l’indication de filtre ⚪️Réglage du mode économique ⚪️

MENU ⚪️(accès administrateur : appui simultané sur ⚪️ et < )

Réglage du minuteur auto OFF ⚪️Réglage de la programmation hebdomadaire ⚪️7Réglage de la plage de la température de consigne ⚪️Réglage automatique de la température ⚪️

ENTRER (ENTER ⚪️) : Valider la sélection

26.0 °C SU MO TU WE TH FR SA AM 10:00 3 MODE FAN MENU ENTER

Boutons de navigation dans les menus et réglage de la température

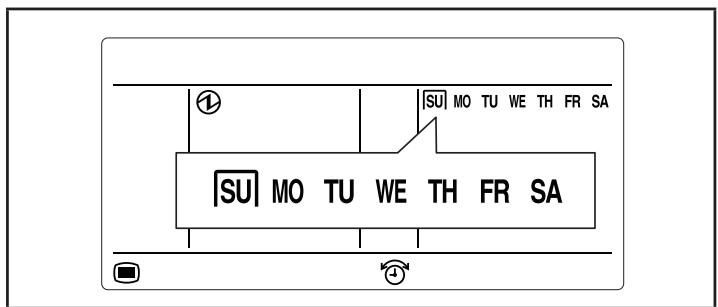

Programmation hebdomadaire 7

Sélectionnez la fonction 7. Appuyez sur ENTER ←

Pour activer la fonction, appuyez sur les boutons < ou >Appuyez ensuite sur le bouton ENTER ←Etapes de programmation :Sélectionnez un jour de la semaine (ou tous les jours)Réglez l’heure de MarcheSélectionnez le mode de fonctionnementRéglez la températureRéglez l’heure d’Arrêt

EUROVENT CERTIFIED PERFORMANCE www.eurovent-certification.com

Eurovent Certification est un organisme indépendant qui test les climatiseurs et valide les performances annoncées par les fabricants. Notre partenaire Fujitsu participe au programme de certification EUROVENT des climatiseurs (Programme AC).

Cet appareil utilise le réfrigérant R410A

Faire attention sur les points suivants :

• Il faut utiliser des liaisons frigorifiques et des outils spéciaux pour des machines fonctionnant au R410A.

• Les modèles utilisant du R410A ont un Schrader (pour charger et réaliser le tirage au vide) de diamètre différent. Pensez à vérifier vos flexibles avant de commencer l’installation.

• Etre plus attentif qu’avec les autres modèles lors de l’installation, ne pas faire entrer dans les liaisons frigorifiques de l’eau, de l’huile et de la poussière. Pour le stockage des liaisons, vérifier que les extrémités soient bien bouchées.

• Lors de la phase de charge en réfrigérant, toujours le faire en phase liquide.

• La mise en service de ce climatiseur nécessite l’appel d’un installateur qualifié, possédant une attestation de capacité conformément aux articles R 543-75 à 123 du code de l’environnement et de ses arrêtés d’application. Ainsi que tout autre opération réalisée sur des équipements nécessitant la manipulation de fluides frigorifiques.

OUTILS SPECIAUX POUR R410A

Outil	Détails
Manifolds	La pression est forte et ne peut être mesurée à l’aide de manomètres standards. Pour éviter de mélanger les différents fluides, les diamètres des différents ports ont changé. Il est recommandé d’utiliser un manifold avec des manomètres ayant une plage de mesure de -0.1 à 5.3 MPa (-1 à 53 bars) (HP) et de -0.1 à 3.8 MPa (-1 à 38 bars) (BP).
Schrader	Pour augmenter la résistance à la pression, la taille et le matériel ont été changés.
Pompe à vide	Il faut utiliser une pompe à vide adaptée (contenant de l’huile de synthèse POE).
Détecteur de fuites	Il faut utiliser un détecteur de fuites dédié aux HFC.

⚠ AVERTISSEMENT

- Quand un appareil est installé ou déplacé, ne pas mélanger de gaz autre que le R410A.

ATTENTION

- Quand les liaisons frigorifiques installées sont inférieures à 3 m, le bruit de l'unité extérieure est transféré sur l'unité intérieure ce qui causera un bruit anormal.

ATTENTION
1	Cet appareil fait partie d’un ensemble constituant un climatiseur. Il ne peut être installé seul ou avec des éléments non autorisés par le constructeur.	10 Cet appareil ne renferme aucune pièce réparable par l’utilisateur. Confiez votre appareil à un centre de réparation agréé pour toute réparation.
2	Lisez complètement les informations de sécurité ci-dessous avant d’installer ou d’utiliser le climatiseur.	11 Ne mettez pas l’installation sous tension tant que les travaux de raccordement ne sont pas totale-ment terminés.
3	N’essayez pas d’installer le climatiseur ou un des éléments de celui-ci par vous-même.	12 Les appareils ne sont pas anti-déflagrants et ne doivent donc pas être installés en atmosphère explosive.
4	Cet appareil doit obligatoirement être installé par du personnel qualifié possédant une attesta-tion de capacité pour la manipulation des fluides frigorigènes. Référez-vous aux lois et règlements en vigueur sur le lieu d’installation.	13 Ne jamais toucher les composants électriques im-médiatement après que l’alimentation ait été cou-pée. Un choc électrique peut se produire. Après la mise hors tension, toujours attendre 10 minutes avant de toucher aux composants électriques.
5	L’installation doit être réalisée en respectant im-pérativement les normes en vigueur sur le lieu d’installation et les instructions d’installation du constructeur.	14 En cas de déménagement, faites appel à votre centre de réparation agréé pour le débranchement et l’installation de l’appareil.
6	Utilisez toujours une ligne d’alimentation indépen-dante protégée par un disjoncteur omnipolaire avec ouverture des contacts supérieures à 3 mm pour alimenter l’appareil.	15 Si du fluide frigorigène fuit lors de l’installation, ventilez la pièce. Si du fluide qui a fuit est directement exposé à des flammes, des gaz toxiques pourraient être produits.
7	L’installation doit toujours être reliée à la terre et équipé d’un disjoncteur de protection des per-sonnes contre les risques d’électrocution.	16 Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les ca-pacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
8	Régime de neutre et câblage d’alimentation :Les appareils de climatisation Atlantic / Fujitsu sont prévus pour fonctionner avec les régimes de neutre suivants : TT et TN. Le régime de neutre IT ne convient pas pour ces appareils (utiliser un transformateur de séparation).Les alimentations monophasées sans neutre (entre phases) sont strictement à proscrire.En ce qui concerne les appareils triphasés, le neutre doit également toujours être distribué (TT ou TN).	17 Ces climatiseurs sont destinés à un usage rési-dentiel et tertiaire, pour assurer le confort ther-mique des utilisateurs.Ils ne sont pas destinés à être utilisés dans des lieux où l’humidité est excessive (fleuriste, serre d’intérieur, cave à vin ...), où l’air ambiant est poussiéreux et où les interférences électromagné-tiques sont importantes (salle informatique, proxi-mité d’antenne de télévision ou relais).
9	Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

SOMMAIRE

NOTICE SIMPLIFIÉE 2

GÉNÉRALITÉS 15

UNITÉS EXTÉRIEURES....15

UNITÉS INTÉRIEURES....15

TOUTES LES UNITÉS....18

CHOIX DE L'EMPLACEMENT DES UNITÉS 19

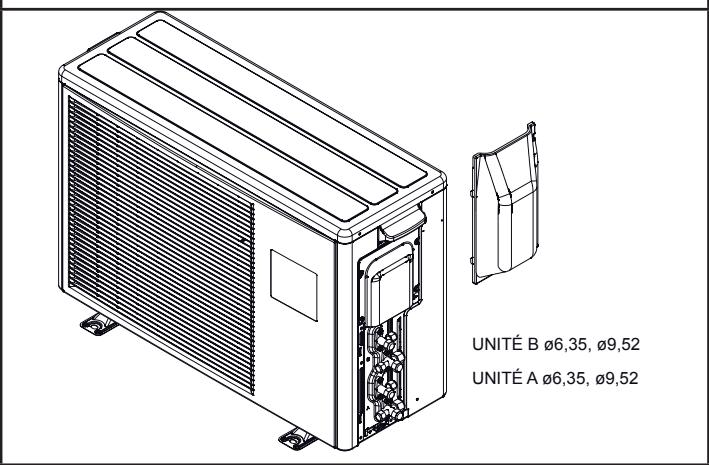

UNITÉS EXTÉRIEURES AOYG 14 ET 18 LAC2

1. ACCESSOIRES STANDARDS LIVRÉS AVEC L'APPAREIL 20

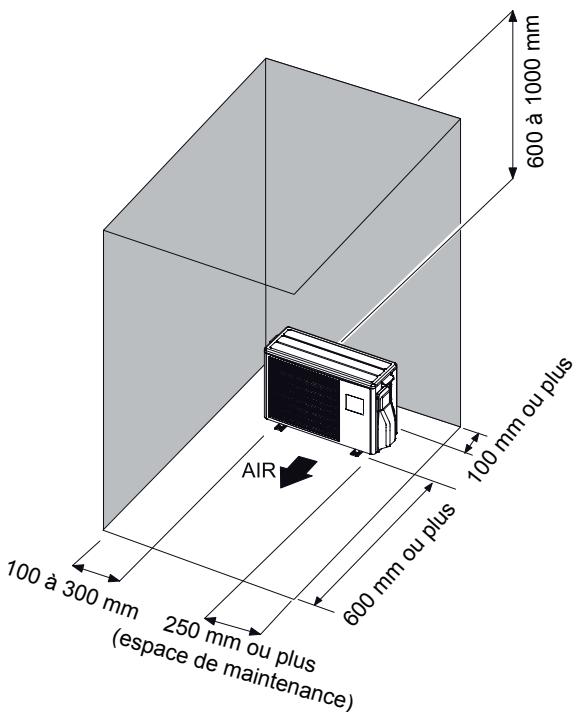

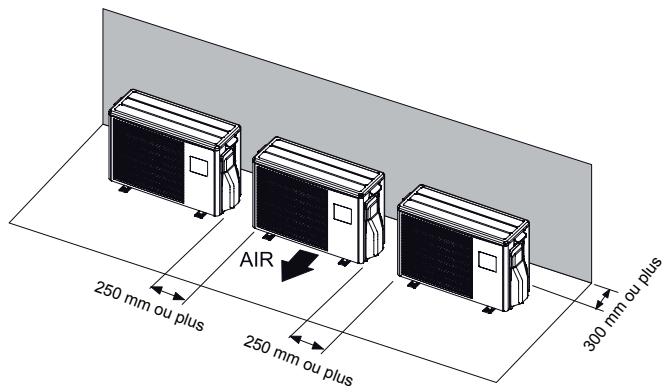

2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ EXTÉRIEURE 20

3. INSTALLATION DE L'UNITÉ EXTÉRIEURE 22

3.1. Procédure d'installation 22

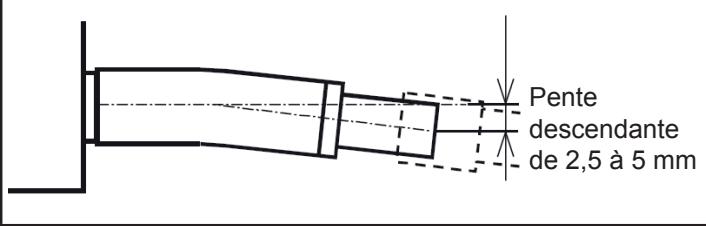

3.2. Installation de l'évacuation des condensats 22

4. CONFIGURATION DU SYSTÈME 23

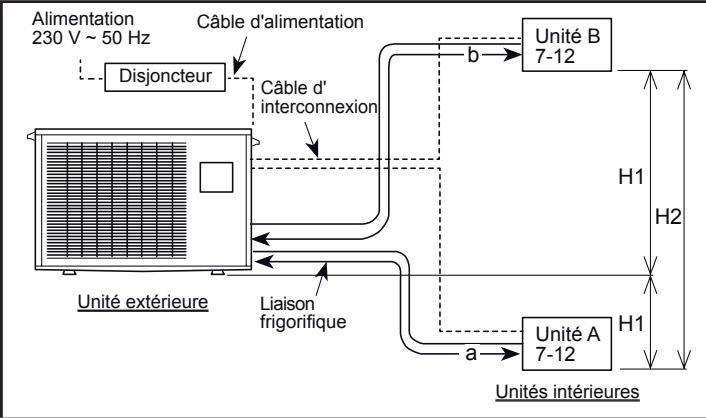

4.1. Modèle AOYG 14 LAC2 23

4.2. Modèle AOYG 18 LAC2 23

4.3. Limitation des longueurs des liaisons frigorifiques 24

4.4. Comment utiliser l'adaptateur (sur le port de connexion de l'unité extérieure) 24

5. RACCORDEMENT DES LIAISONS FRIGORIFIQUES 24

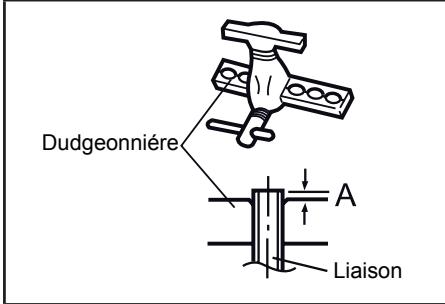

5.1. Réalisation des évasements 24

5.2. Mise en forme des liaisons frigorifiques 25

5.3. Raccordement des liaisons frigorifiques 25

6. MISE EN SERVICE DE L'INSTALLATION 26

6.1. Test d'étanchéité (mise en pression des liaisons frigorifiques et de l'unité intérieure) 26

6.2. Tirage au vide des liaisons frigorifiques et de l'unité intérieure 27

6.3. Charge complémentaire (si nécessaire) 27

6.4. Mise en gaz de l'installation 27

6.5. Vérifications de l'absence de fuites sur le circuit 28

6.6. Essais de l'appareil 28

6.7. Fin de la mise en service 28

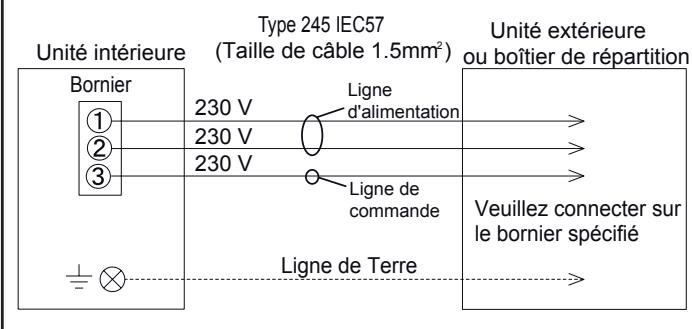

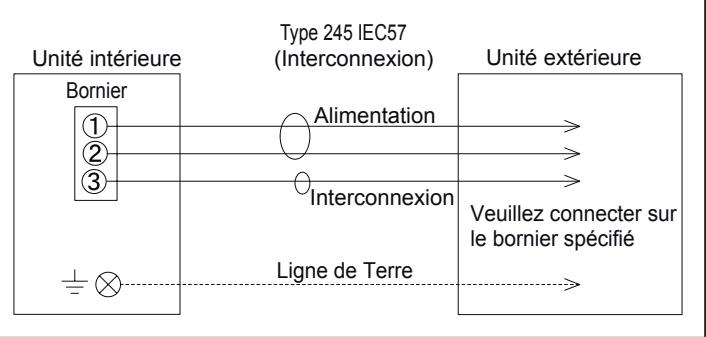

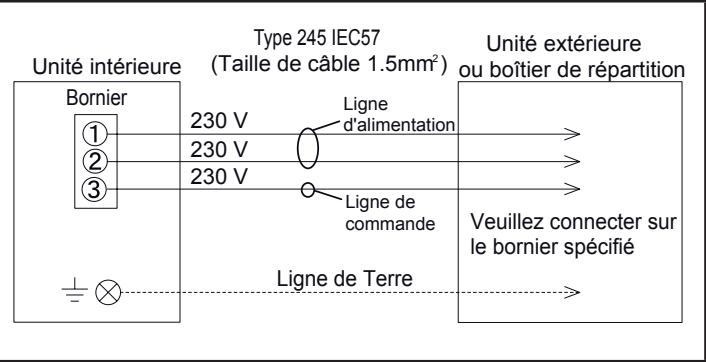

7. CÂBLAGE ÉLECTRIQUE 28

7.1. Caractéristiques de l'alimentation 28

7.2. Raccordements électriques 28

7.3. Connexion des câbles et fils électriques sur les borniers 29

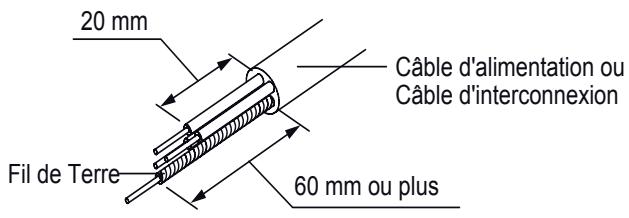

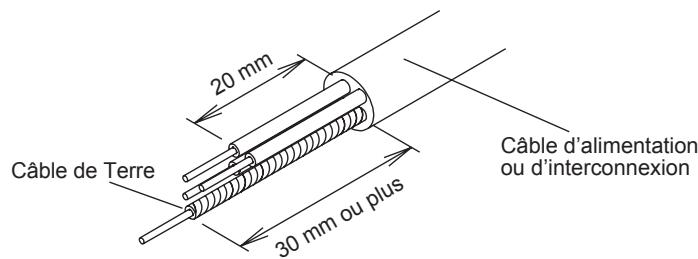

7.4. Préparation des connexions électriques 30

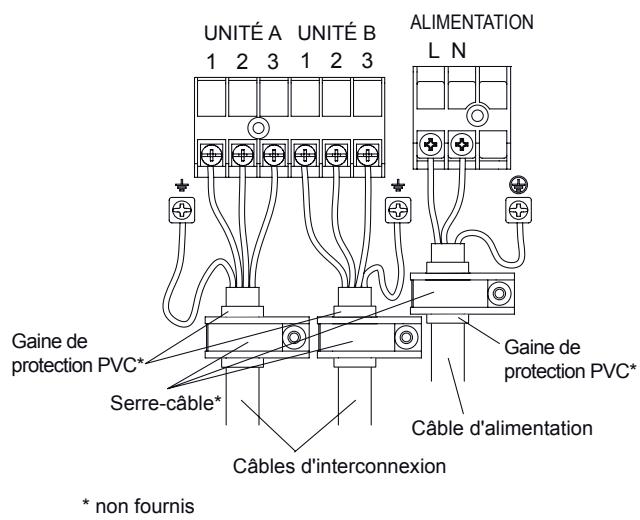

7.5. Câblage de l'interconnexion et de l'alimentation sur l'unité extérieure 30

8. TEST DE FONCTIONNEMENT 31

8.1. Unité intérieure 31

8.2. Unité extérieure 31

9. RÉCUPÉRATION DU FLUIDE (PUMP DOWN) 31

MURAUX DESIGN ASYG 7 9 12 LU ET ASYG 14 LU (COMPATIBLE UNIQUEMENT AVEC AOYG 18 LAC2)

1. ACCESSOIRES 32

1.1. Accessoires pour la pose de l'unité intérieure livrés avec l'appareil 32

1.2. Autres accessoires 33

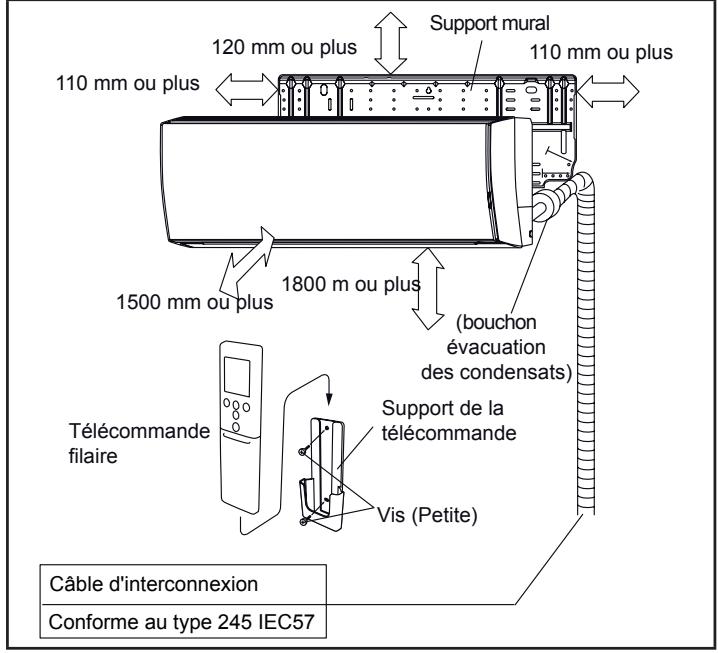

2. CHOIX DE L'EMPLACEMENT DES UNITÉS 33

3. INSTALLATION 34

3.1. Choix de la sortie pour le raccordement 34

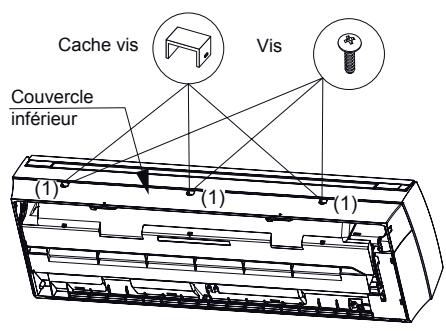

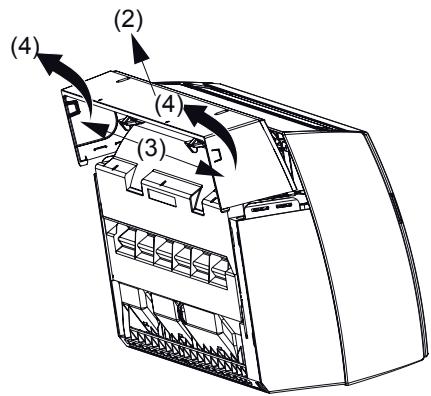

3.2. Démontage du couvercle inférieur 34

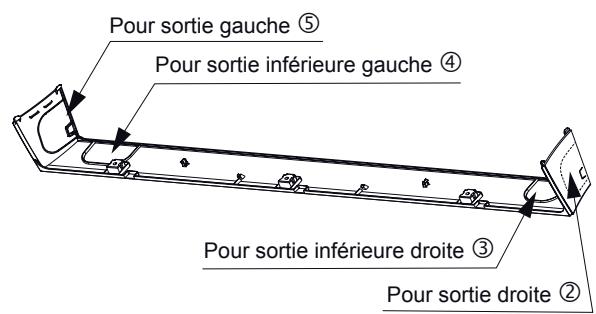

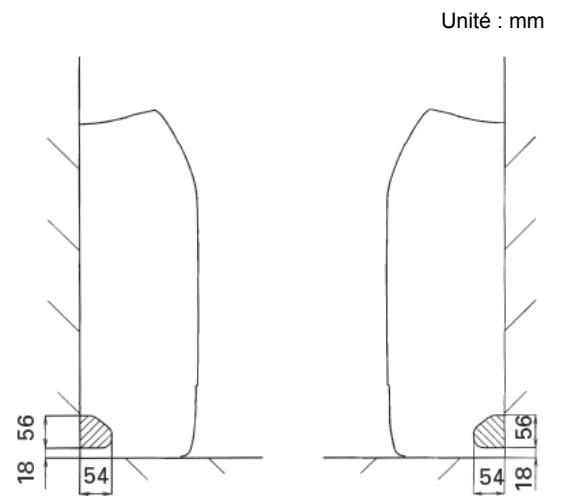

3.3. Découpage des passages des liaisons 34
3.4. Installation du couvercle inférieur 34

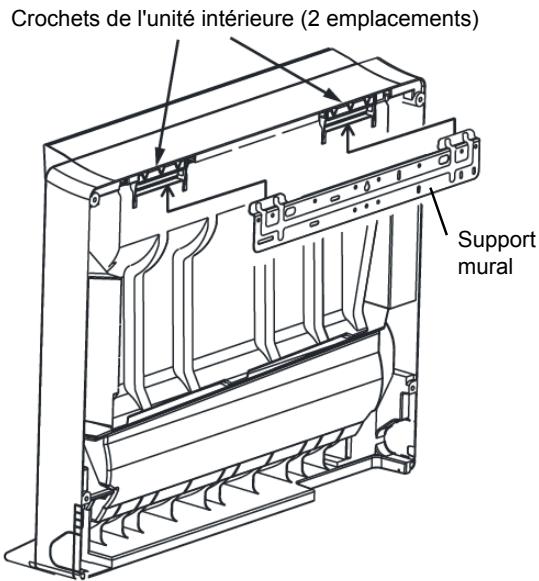

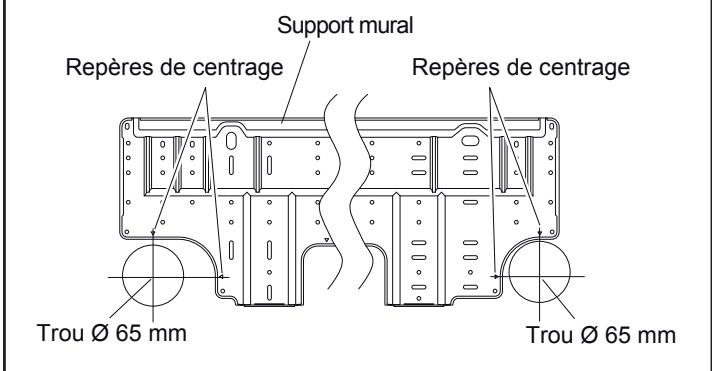

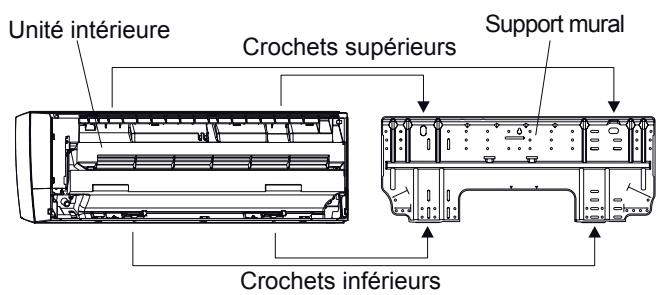

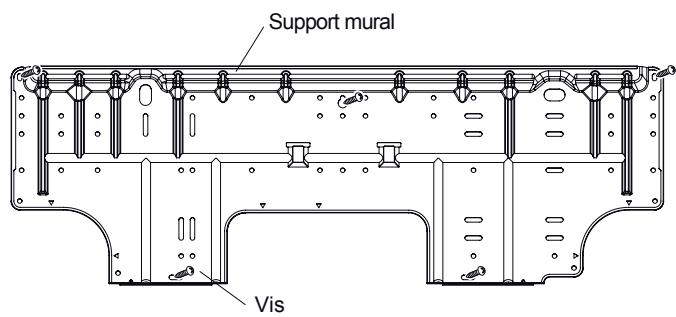

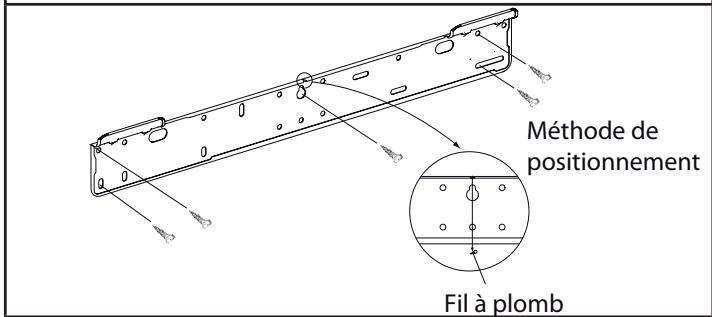

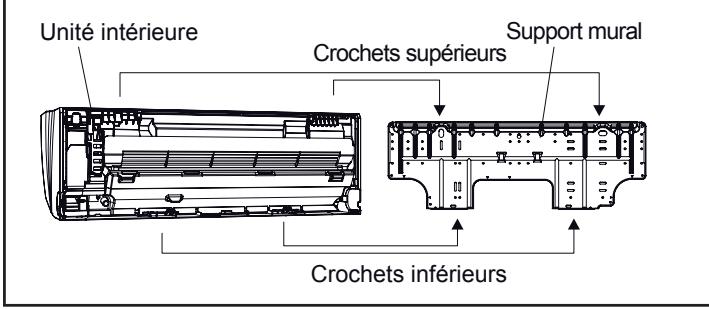

3.5. Mise en place du support mural 35

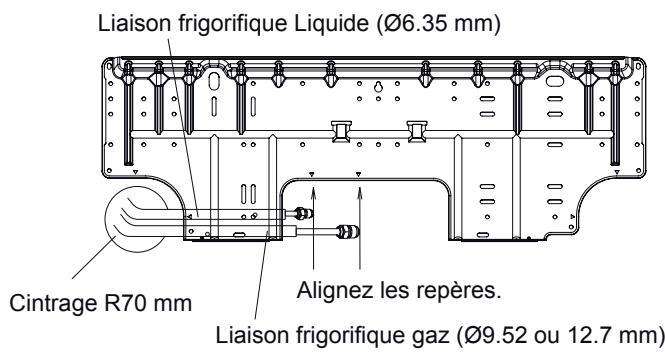

4. MISE EN PLACE DES LIAISONS FRIGORIFIQUES ET DU TUYAU D'ÉVACUATION 35

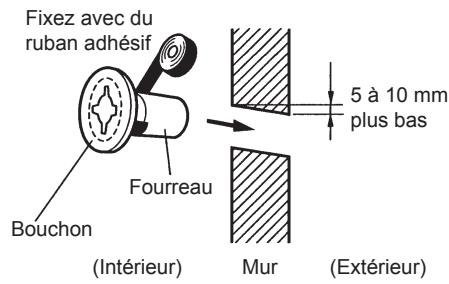

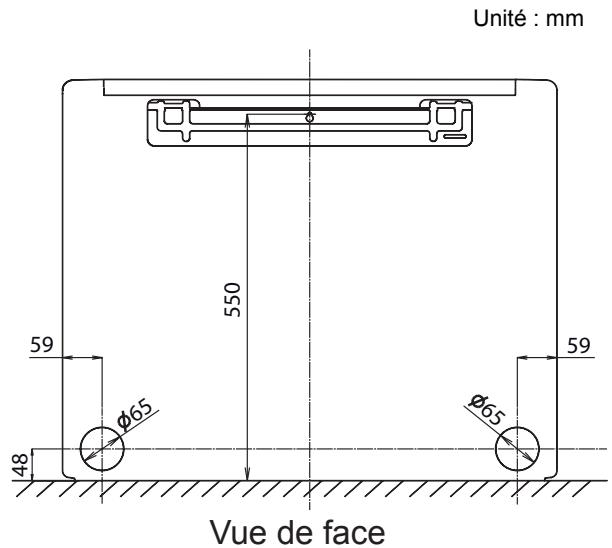

4.1. Percements en vue de la mise en place des liaisons frigorifiques 35
4.2. Mise en place du tuyau d'évacuation des condensats et des liaisons frigorifiques 36

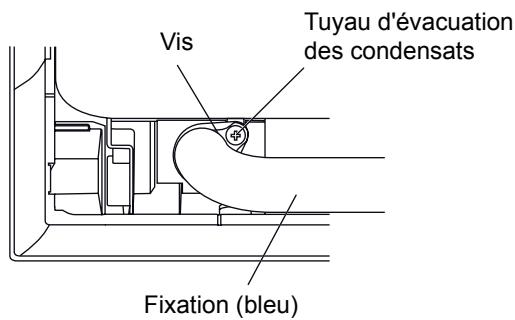

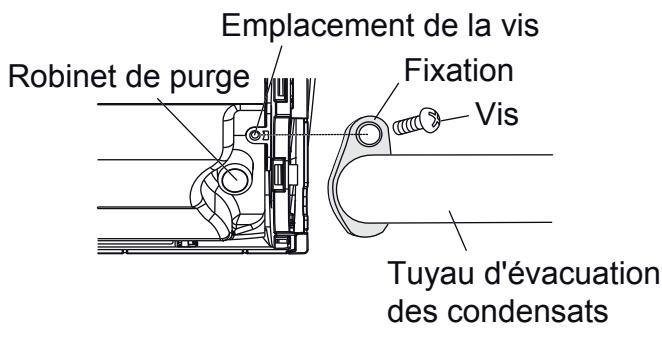

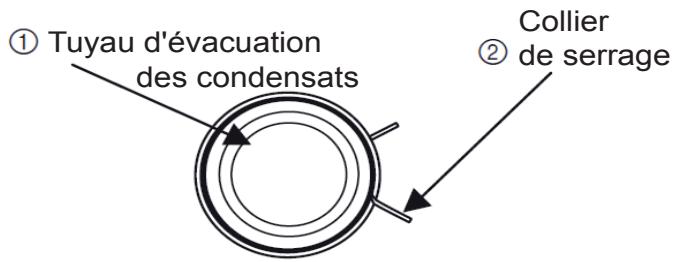

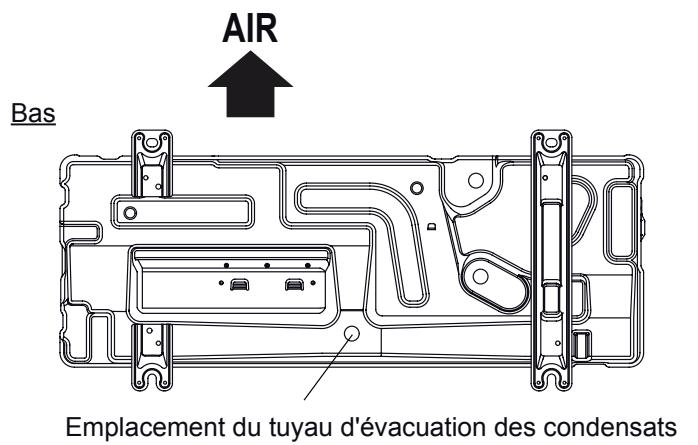

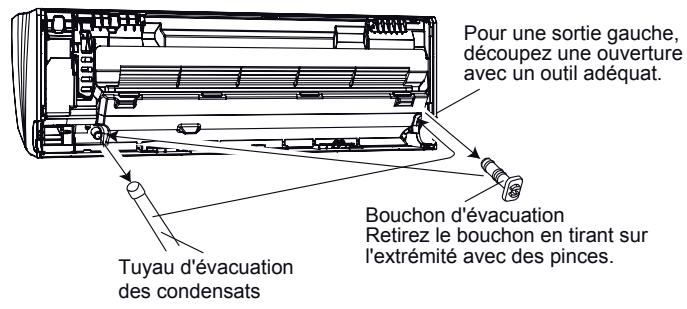

4.3. Mise en place du bouchon et du tuyau d'évacuation des condensats 36

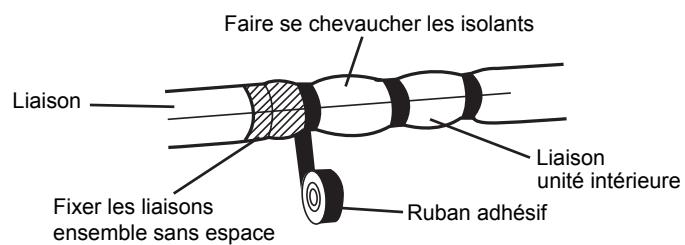

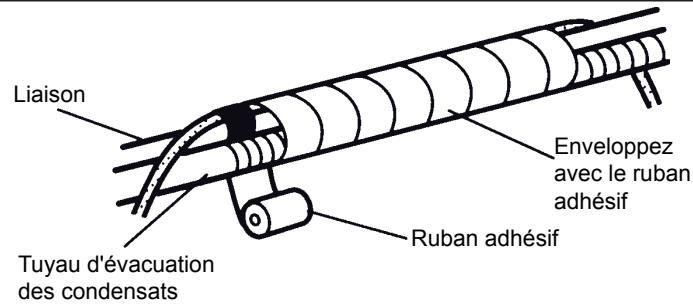

4.4. Mise en forme des liaisons frigorifiques 37

5. CÂBLAGE ÉLECTRIQUE 38

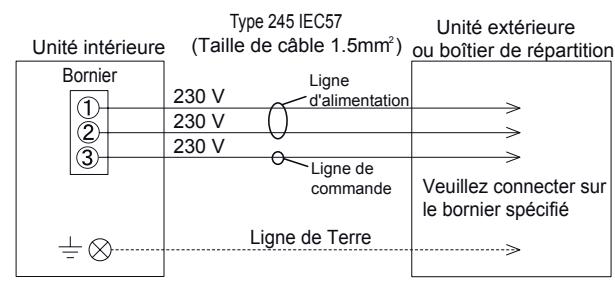

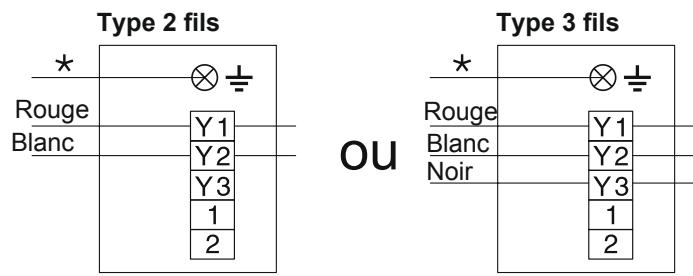

5.1. Schéma de câblage 38

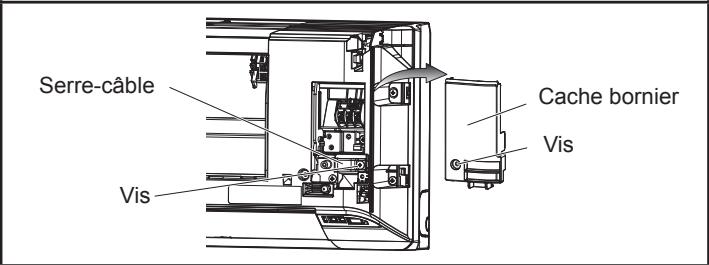

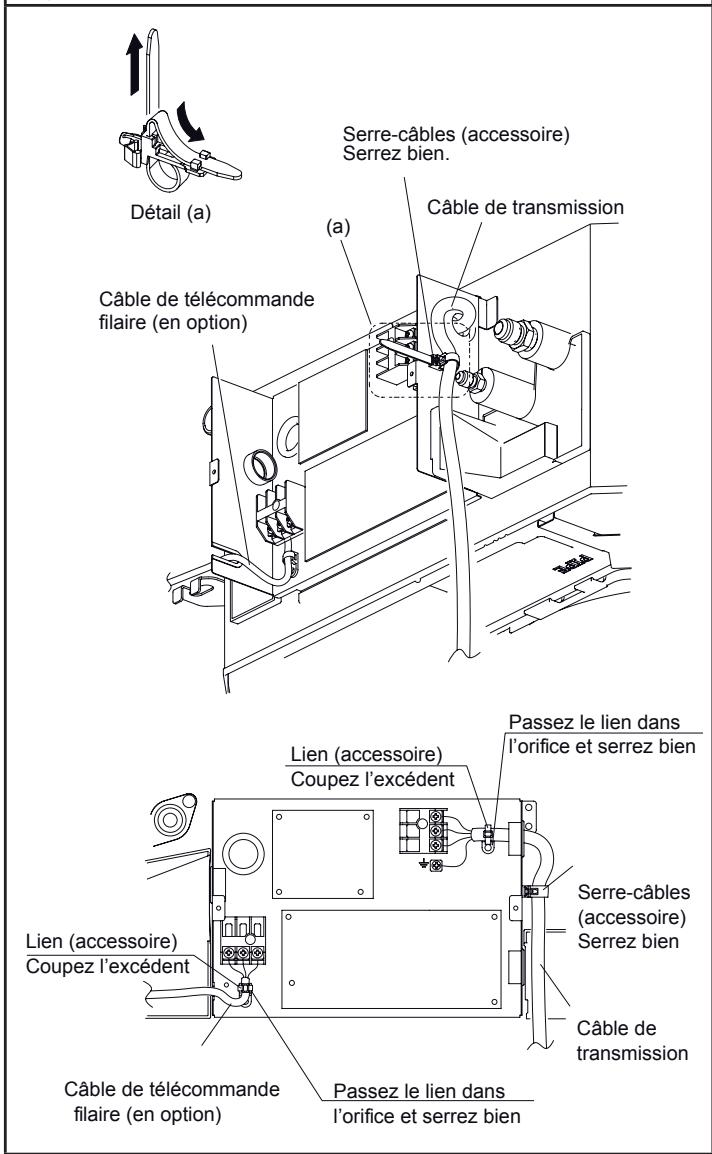

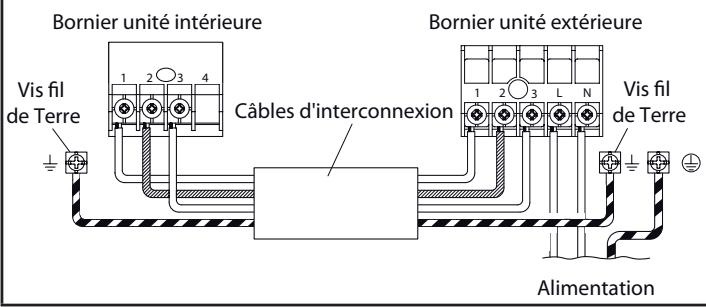

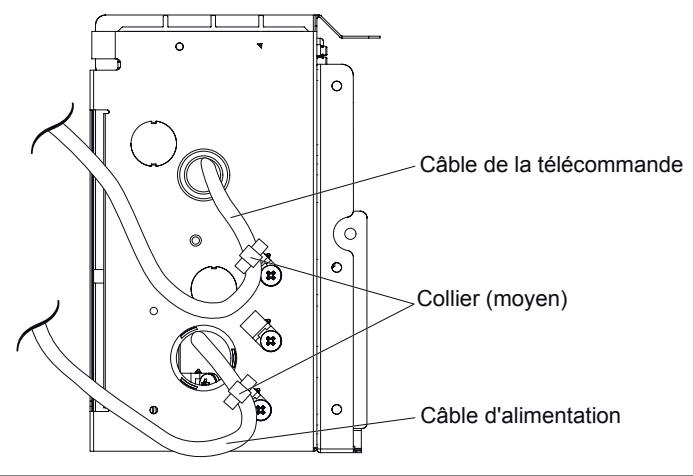

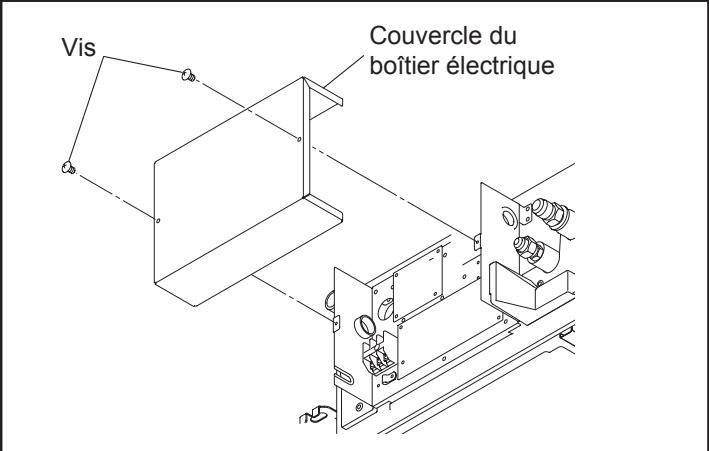

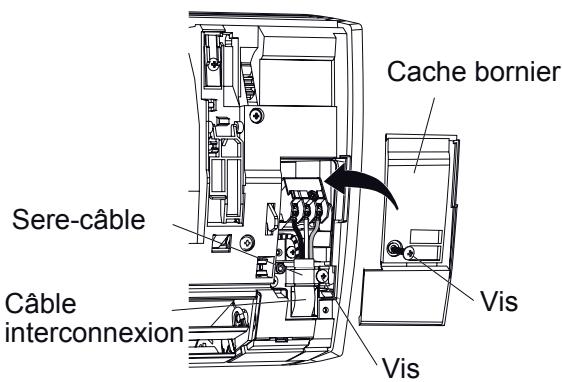

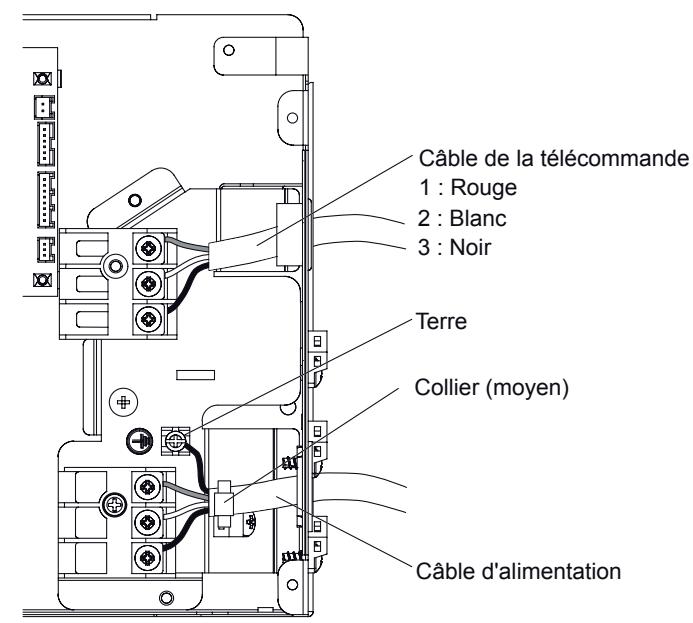

5.2. Câblage de l'interconnexion sur l'unité intérieure 38

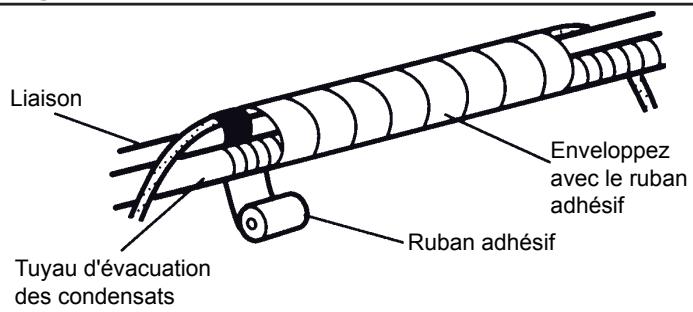

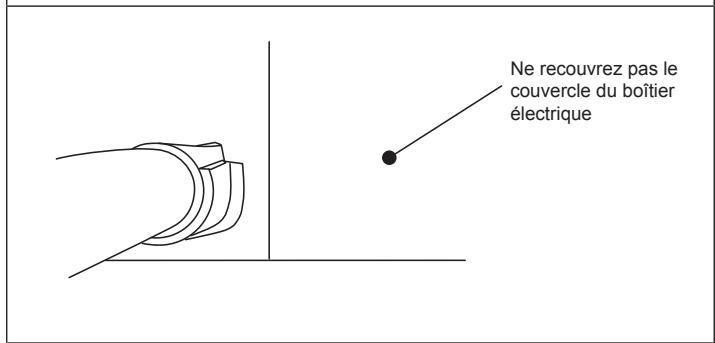

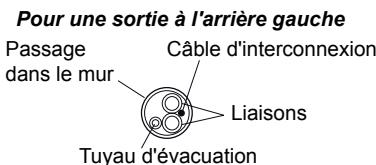

6. FINITIONS 38

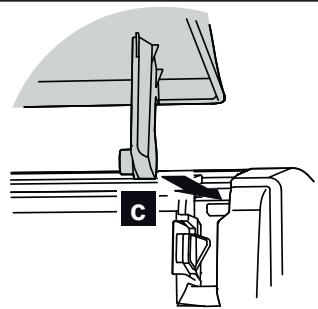

7. DEMONTAGE ET REMONTAGE DE LA FAÇADE ET DE LA GRILLE D'ENTRÉE D'AIR DE L'UNITÉ INTÉRIEURE 39

7.1. Démontage et remontage de la grille d'entrée d'air 39

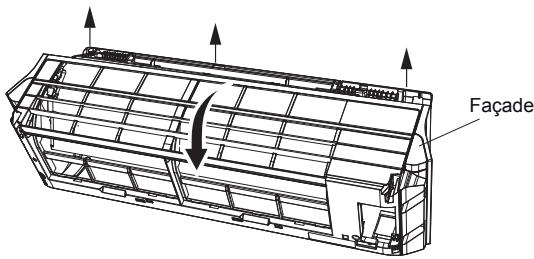

7.2. Démontage et remontage du panneau de façade 40
8. INSTALLATION DES KITS OPTIONNELS 40

MURAUX COMPACTS ASYG 7 9 12 14 LMCE

1. ACCESSOIRES STANDARDS LIVRÉS AVEC L'APPAREIL 41

1.1. Accessoires pour la pose de l'unité intérieure 41

1.2.Option 42

2. CHOIX DE L'EMPLACEMENT DES UNITÉS 43

3. INSTALLATION 43

3.1. Choix de la sortie pour le raccordement 43
3.2. Comment préparer le passage de la tuyauterie ? 43
3.3. Mise en place du support mural 44

4. MISE EN PLACE DES LIAISONS FRIGORIFIQUES ET DU TUYAU D'ÉVACUATION 44

4.1. Mise en place du tuyau d'évacuation des condensats et des liaisons frigorifiques 45
4.2. Mise en place du bouchon et du tuyau d'évacuation des condensats 45

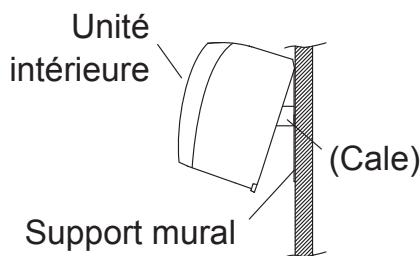

4.3. Mise en place de l'unité intérieure 46

5. CÂBLAGE ÉLECTRIQUE 47

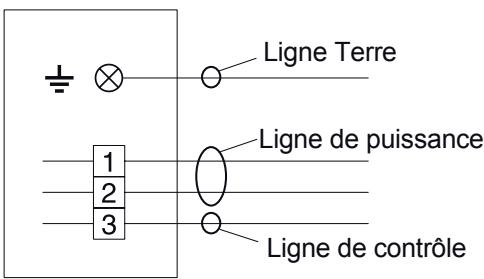

5.1. Schéma de câblage 47
5.2. Câblage de l'interconnexion sur l'unité intérieure 47

6. FINITIONS 48

7. DEMONTAGE ET REMONTAGE DE LA FAÇADE ET DE LA GRILLE D'ENTRÉE D'AIR DE L'UNITÉ INTÉRIEURE 49

7.1. Démontage et remontage de la grille d'entrée d'air 49
7.2. Démontage et remontage du panneau de façade 49

SOMMAIRE

8. INSTALLATION DES KITS OPTIONNELS 50

1.2. Accessoires pour le montage de la façade 51
1.3. Autres accessoires 51

9. CHOIX DE L'EMPLACEMENT DES UNITÉS 52

10. INSTALLATION DE L'UNITÉ INTÉRIEURE 53

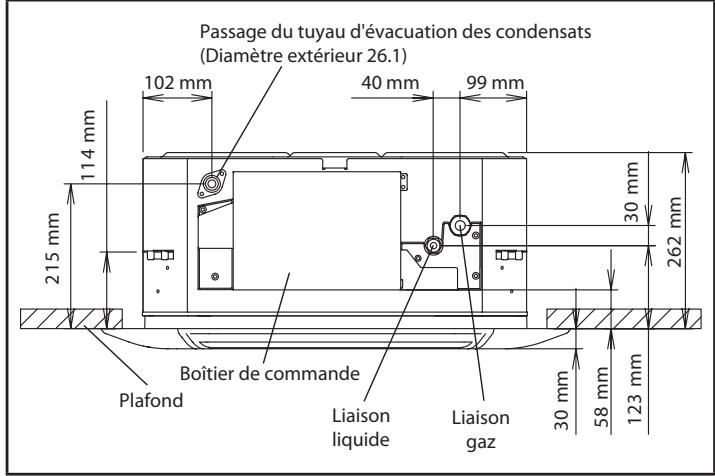

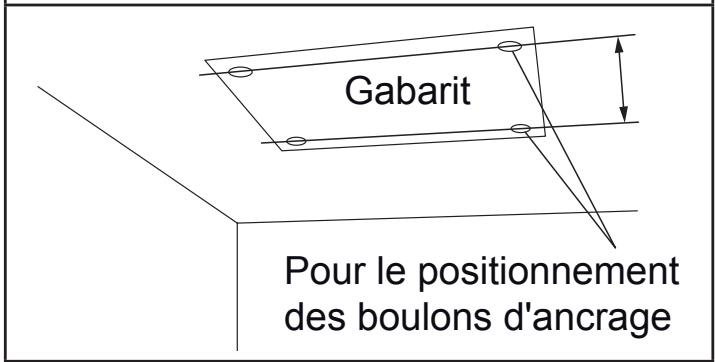

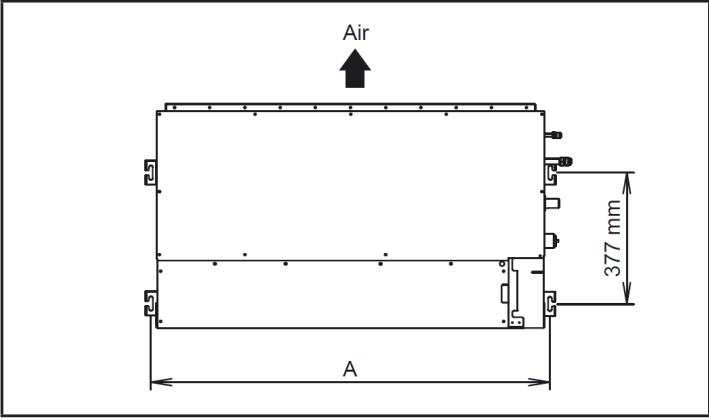

10.1. Positionnement pour l'ancrage des boulons 53

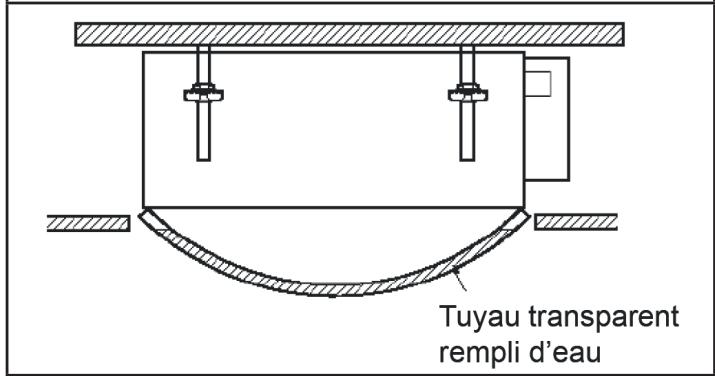

10.2. Fixation du corps de l'unité intérieure 53

11. INSTALLATION DU TUYAU D'ÉVACUATION DES CONDENSATS 54

11.1. Généralités 54
11.2. Installation 54

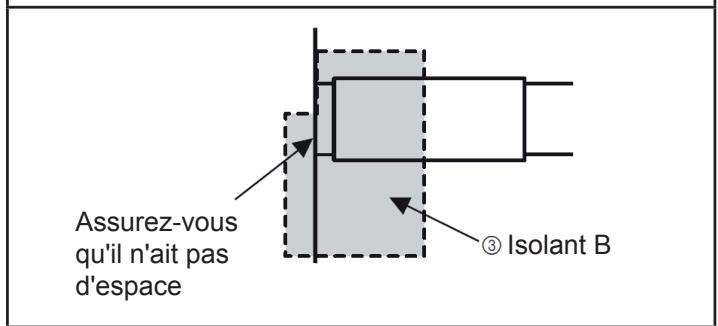

11.3. Isolation calorifique des raccords frigorifiques 56

12. CÂBLAGE DE L'INTERCONNEXION SUR L'UNITÉ INTÉRIEURE 56

12.1. Schéma de câblage 56
12.2. Câblage de l'interconnexion sur l'unité intérieure 56

13. MONTAGE DE LA FAÇADE (UTG-UFYD-W) 57

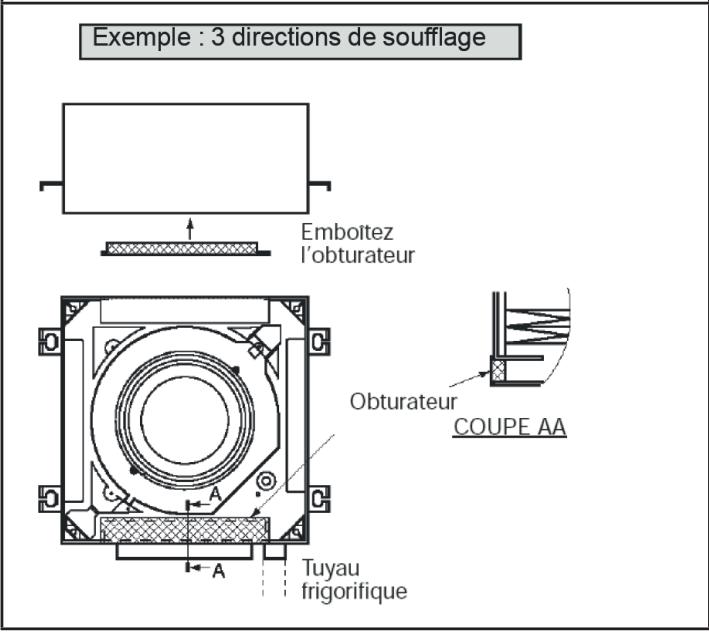

13.1. Sélection des voies de soufflage (facultatif) 57

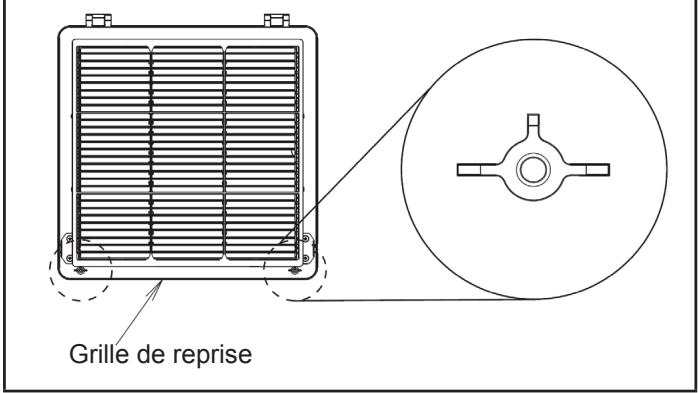

13.2. Retirez la grille de reprise 57

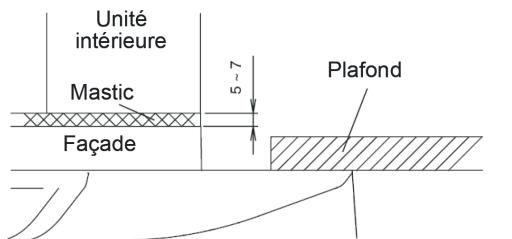

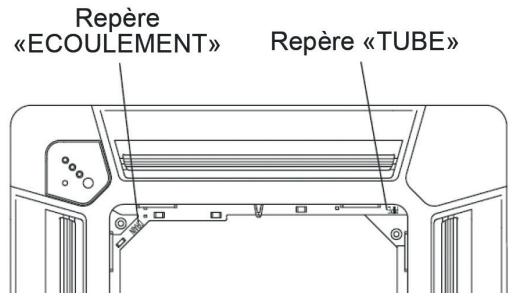

13.3. Mise en place de la façade sur le corps de l'appareil 58
13.4. Montage de la grille de reprise d'air 59

CASSETTES AUYG 7 9 12 LVL ET AUYG 12 LVLBB (COMPATIBLE UNIQUEMENT AVEC AOYG 18 LAC2)

1. ACCESSOIRES 60

1.1. Accessoires pour la pose de l'unité intérieure livrés avec l'appareil 60
1.2. Procédure de démontage de la grille de reprise d'air 61
2. INSTALLATION DES KITS OPTIONNELS 61

CONSOLES AGYG 9 ET 12 LVC (COMPATIBLE UNIQUEMENT AVEC AOYG 18 LAC2)

1. ACCESSOIRES 62

1.1. Accessoires pour la pose de l'unité intérieure livrés avec l'appareil 62
1.2. Autres accessoires 63

2. CHOIX DE L'EMPLACEMENT DES UNITÉS 64

3. INSTALLATION DE L'UNITÉ INTÉRIEURE 65

3.1. Installation du support mural 65
3.2. Comment préparez le passage des liaisons 65

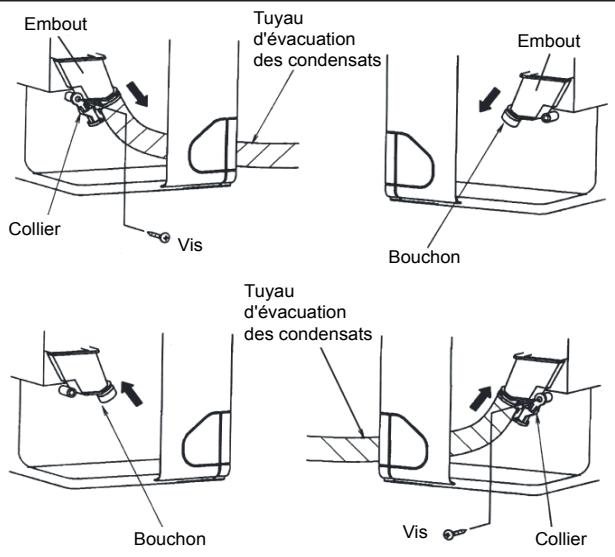

3.3. Passage du tuyau d'évacuation des condensats 66
3.4. Installation de l'unité intérieure 67
3.5. Encastrer l'unité intérieure 67

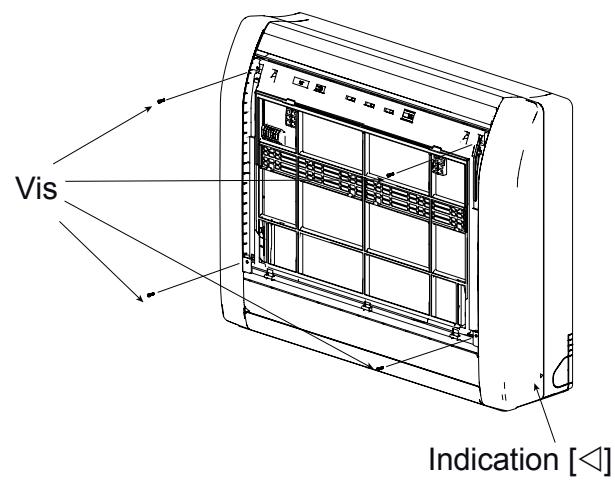

3.6. Retrait et installation des panneaux droit et gauche 68
3.7. Câblage de l'interconnexion sur l'unité intérieure 69

4. FINITIONS 70

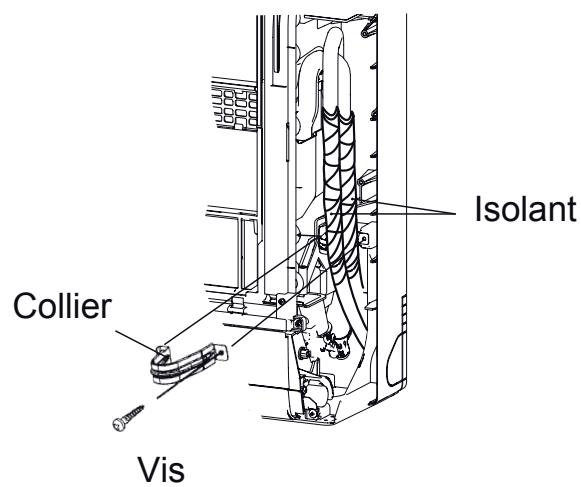

4.1. Isolation des liaisons frigorifiques 70
4.2. Evacuation des condensats 70

5. INSTALLATION DES KITS OPTIONNELS 70

5.1. Avant l'installation de la télécommande filaire 70

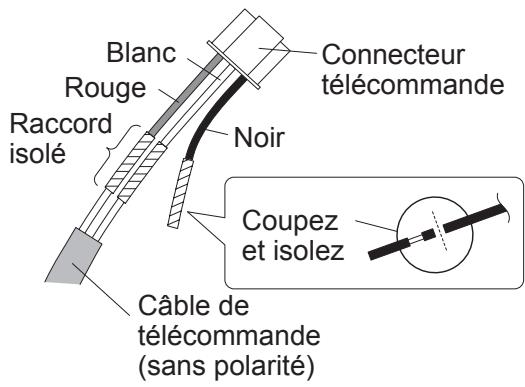

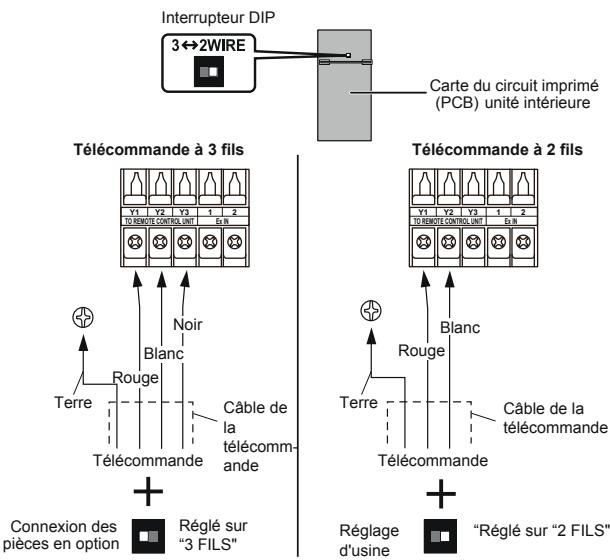

5.2. Modification du câble de la télécommande filaire 71
5.3. Modification du contact entrée/sortie externe 71
5.4. Démontage du couvercle du boîtier électrique 71
5.5. Connexion des câbles sur la carte électronique 71

1.1. Accessoires pour la pose de l'unité intérieure 73

1.2. Autres accessoires 74

1. CHOIX DE L'EMPLACEMENT DES UNITÉS 75

3. INSTALLATION DE L'UNITÉ AU PLAFOND 75

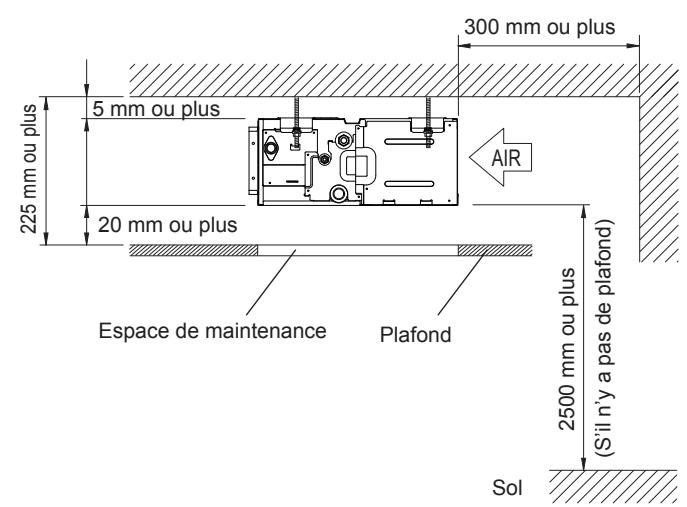

3.1. Dimensions de l'installation 75

3.2. Installation de l'unité intérieure 76

4. INSTALLATION DE L'UNITÉ AU SOL 79

4.1. Dimensions de l'installation 79

4.2. Installation de l'unité intérieure 80

4.3. Installation de l'isolation calorifique 82

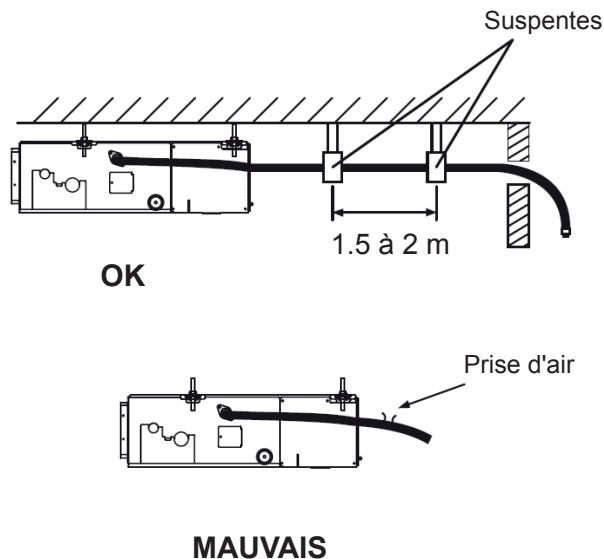

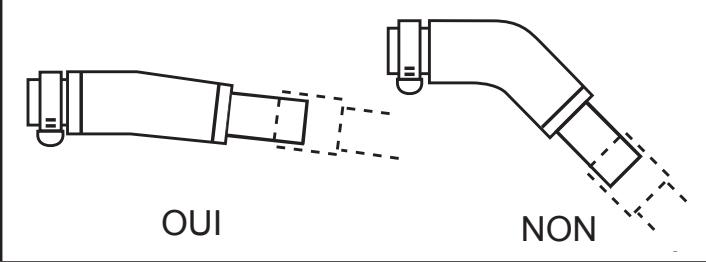

5. MISE EN PLACE DU TUYAU D'ÉVACUATION DES CONDENSATS 82

6. CÂBLAGE ÉLECTRIQUE 86

6.1. Schéma de câblage 86

6.2. Câblage de l'interconnexion sur l'unité intérieure 86

7. PARAMÉTRAGE DES PONTS 87

7.1. Paramétrage de la fonction d'évacuation des condensats (JM1) 87

7.2. Paramétrage de la fonction temporisation du ventilateur (JM3) 87

8. ACCESSOIRES EN OPTION 87

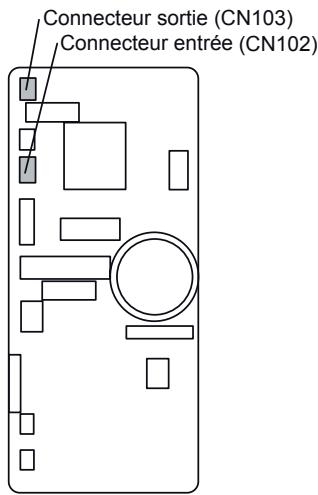

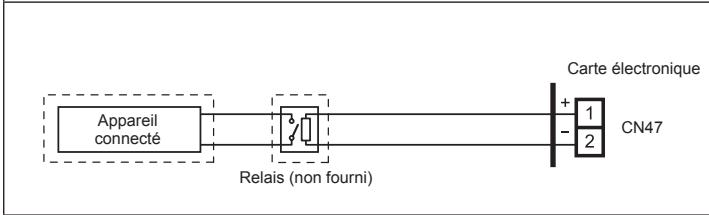

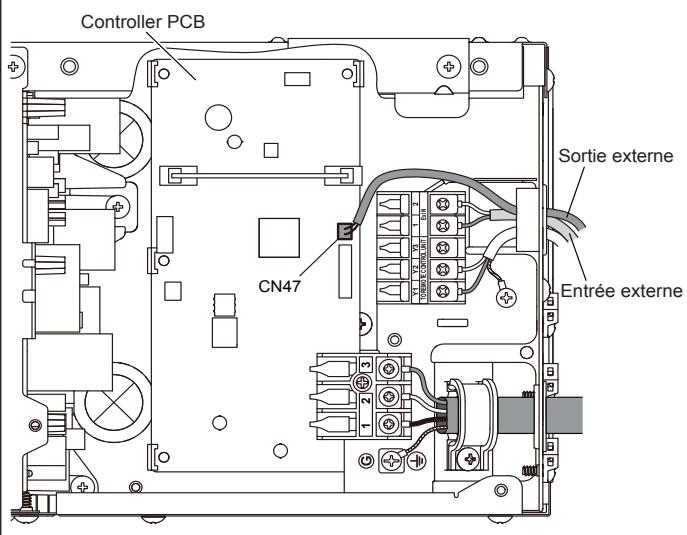

8.1. Contacts entrée/sortie externe 87

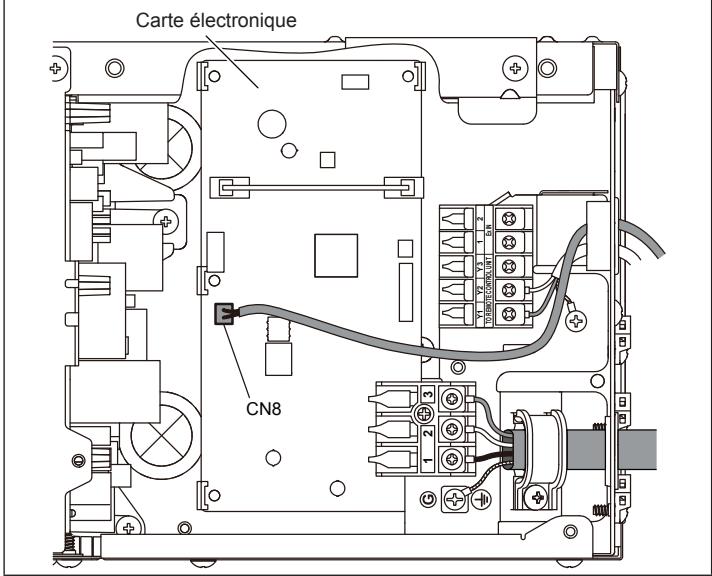

8.2. Sonde déportée 88

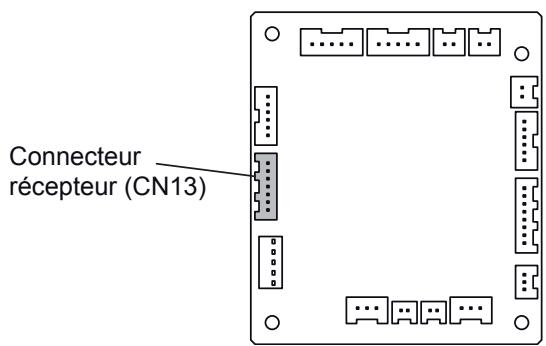

8.3. Télécommande et récepteur infrarouge UTY-LRHYM 88

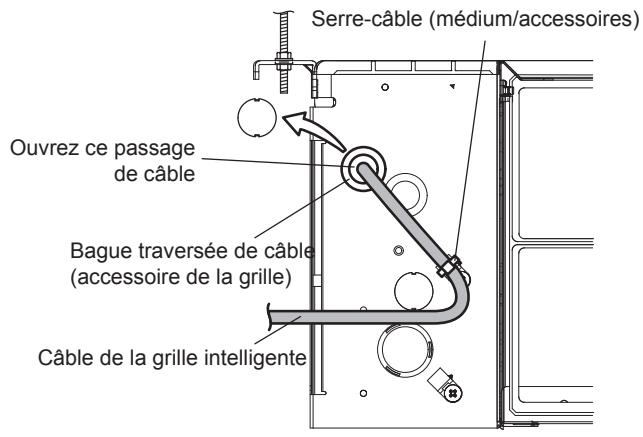

8.4. Grille intelligente (UTD-GSXA-W en option) 89

8.5. Fixation de tous les câbles 89

1.1. Accessoires pour la pose de l'unité intérieure 90

1.2. Accessoires en option 91

2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ 92

3. INSTALLATION DE L'UNITÉ AU PLAFOND 93

3.1. Dimensions de l'installation 93

3.2. Installation de l'unité intérieure 93

4. INSTALLATION DES LIAISONS FRIGORIFIQUES 97

4.1. Choix des liaisons 97

4.2. Exigences pour les liaisons 97

4.3. Raccordement des liaisons 97

4.4. Installation de l'isolation calorifique 99

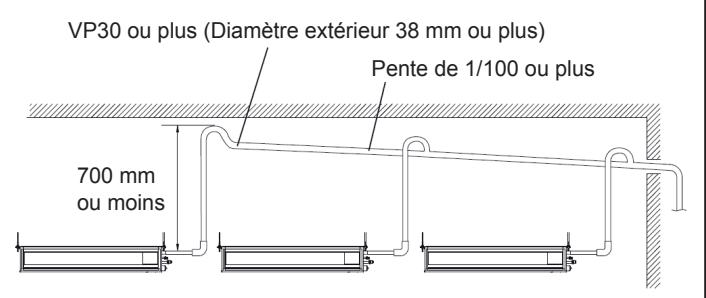

5. INSTALLATION DU TUYAU D'ÉVACUATION DES CONDENSATS 99

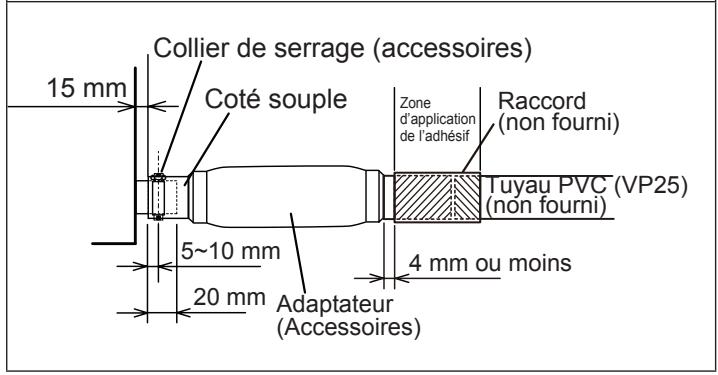

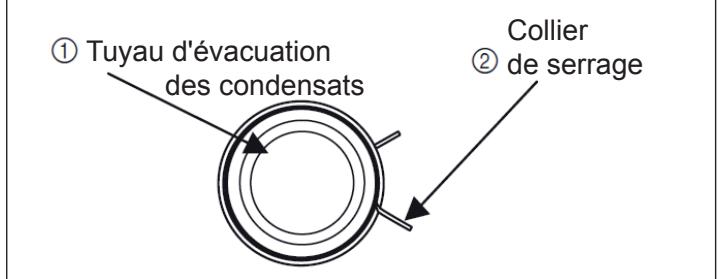

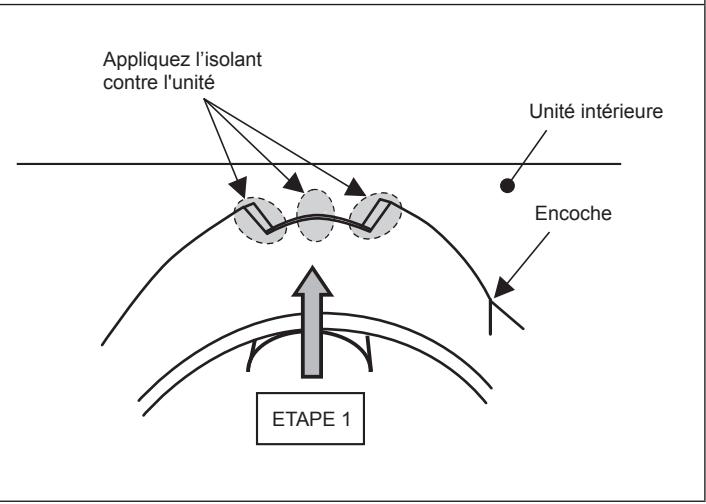

5.1. Méthode d'installation 99

5.2. Finition 101

6. CÂBLAGE ÉLECTRIQUE 102

6.1. Schéma de câblage 102

6.2. Préparation des connexions électriques 102

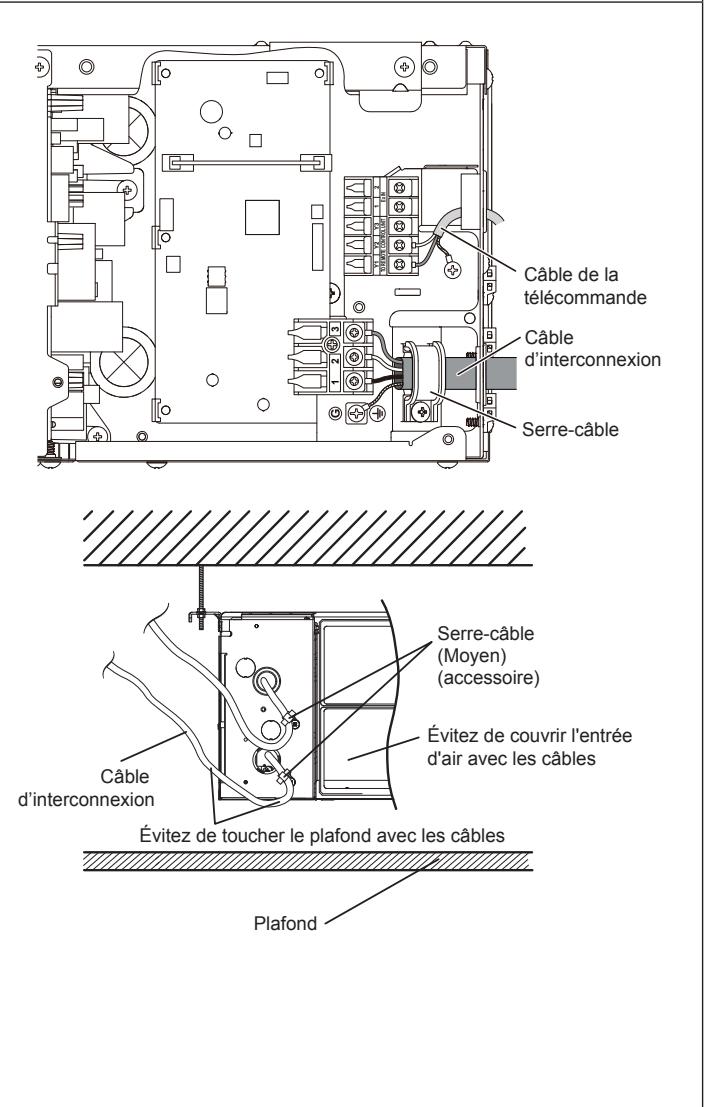

6.3. Procédure de câblage 103

SOMMAIRE

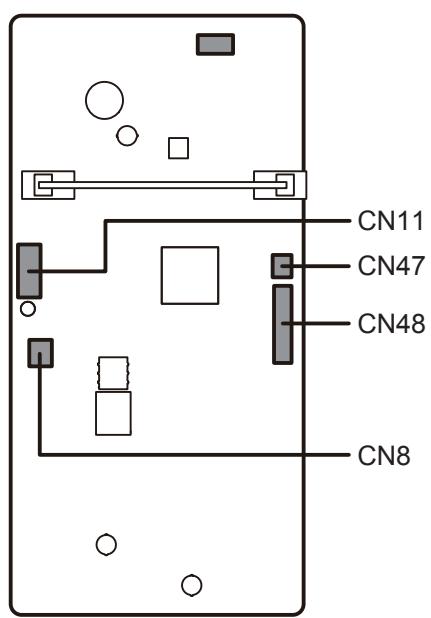

7. ACCESSOIRES EN OPTION 104

7.1. Contacts entrée/sortie externe 105

7.2. Sonde déportée 107

7.3. Récepteur infrarouge 107

7.4. Grille intelligente 108

7.5. Fixation des câbles des options 108

7.6. Micro-interrupteur DIP 101 109

8. TEST DE FONCTIONNEMENT (TEST RUN) 109

8.1. Vérification avant l'essai de fonctionnement 109

TÉLÉCOMMANDES

1. TÉLÉCOMMANDE INFRAROUGE 110

1.1.Accessoires 110

1.2. Télécommande infrarouge optionnelle 110

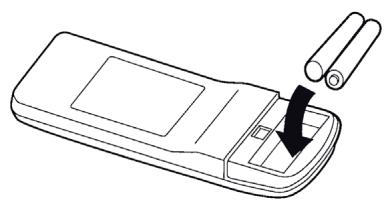

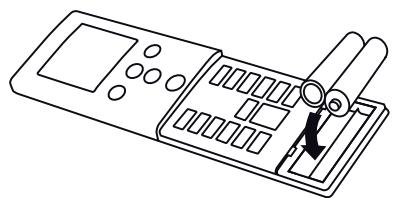

1.3. Mise en place des piles 111

1.4. Installation 111

1.5. Paramétrage de la télécommande 112

1.6. Codage de la télécommande 115

2. TÉLÉCOMMANDES FILAIRES 117

2.1.Accessoires 117

2.2. Télécommandes filaires optionnelles 118

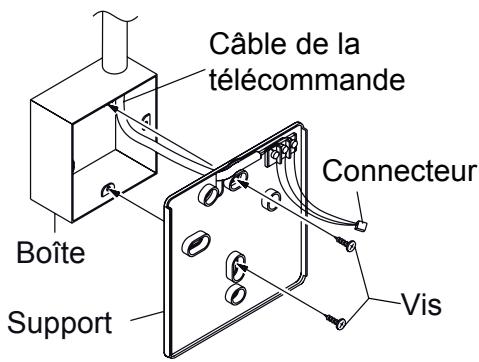

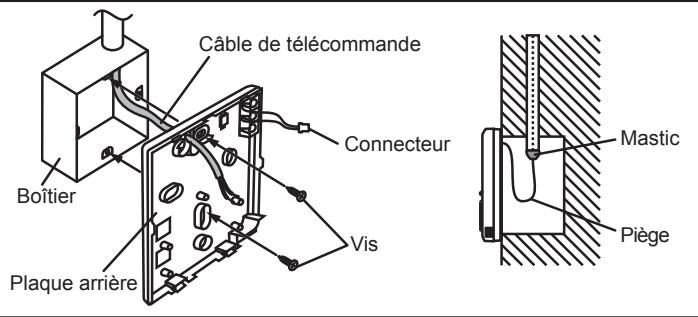

2.3. Installation de la télécommande AR-WAE1E 118

2.4. Installation de la télécommande UTY-RLRY 122

3. FONCTIONS ET PARAMÈTRES À RÉGLER 136

4. ESSAIS DE FONCTIONNEMENT 141

5. CODES ERREURS 142

GÉNÉRALITÉS

Alimentation :

• Sur cette famille d'appareils, l'alimentation se fait sur l'unité extérieure pour les unités intérieures.
• Bien vérifier la référence de l'appareil avant de commencer les travaux de connexion électrique.

- Calibre des protections à utiliser en tête de ligne d'alimentation et sections de câbles conseillées (Tableau 1).

Le climatiseur sera toujours alimenté par une ligne spéciale protégée en tête par un disjoncteur omnipolaire avec ouverture des contacts supérieures à 3 mm dont le calibre est indiqué ci-dessous.

Le respect des normes en vigueur et en particulier de la NF C 15-100 est impératif.

Nota : Les sections ci-dessous sont données à titre indicatif. Dans tous les cas, il appartient à «l'homme de l'art» de vérifier la conformité de son installation.

UNITÉS EXTÉRIEURES

Tableau 1

Appareils	Câble d'alimentation	Câble d'interconnexion	Calibre disjoncteur	Puissance nominale
				Frigorifique (mini / maxi)	Calorifique (mini / maxi)
AOYG 14 LAC2	3G 1,5 mm ^2	4G 1,5 mm ^2	16 A	4 000 W(1 400 W / 4 400 W)	4 400 W(1 100 W / 5 400 W)
AOYG 18 LAC2	3G 2,5 mm ^2		20 A	5 000 W(1 700 W / 5 600 W)	5 600 W(1 800 W / 6 100 W)

Tableau 2

Appareils	Puissance absorbée (Mode froid)	Diamètre des liaisons
		Liquide	Gaz
AOYG 14 LAC2	1 090 W	6,35 mm - 1/4 " x2	9,52 mm - 3/8 " x2
AOYG 18 LAC2	1 560 W

UNITÉS INTÉRIEURES

Muraux design

Tableau 3

Appareils	Câble d'alimentation	Câble d'interconnexion	Puissance nominale		Diamètre des liaisons
			Frigorifique	Calorifique	Liquide	Gaz
ASYG 7 LU	Sur l'unité extérieure	4G 1,5 mm ^2	2 000 W	3 000 W	6,35 mm - 1/4 "	9,52 mm - 3/8 "
ASYG 9 LU			2 500 W	3 200 W
ASYG 12 LU			3 500 W	4 000 W
ASYG 14 LU*			4 200 W	5 400 W		12,70 mm - 1/2"

* compatible uniquement avec l'AOYG 18 LAC2.

Muraux compact

Tableau 4

Appareils	Câble d'alimentation	Câble d'interconnexion	Puissance nominale		Diamètre des liaisons
			Frigorifique	Calorifique	Liquide	Gaz
ASYG 07 LMCE	Sur l'unité extérieure	4G 1,5 mm2	2 000 W	3 000 W	6,35 mm - 1/4"	9,52 mm - 3/8"
ASYG 09 LMCE			2 500 W	3 200 W
ASYG 12 LMCE			3 400 W	4 000 W
ASYG 14 LMCE *			4 000 W	5 000 W		12,70 mm - 1/2"

* compatible uniquement avec l'AOYG 18 LAC2.

Cassettes 600 X 600

Tableau 5

Appareils	Câble d'alimentation	Câble d'interconnexion	Puissance nominale		Diamètre des liaisons
			Frigorifique	Calorifique	Liquide	Gaz
AUYG 7 LVL*	Sur l'unité extérieure	4G 1,5 mm2	2 050 W	2 370 W	6,35 mm - 1/4"	9,52 mm - 3/8"
AUYG 9 LVL*			2 640 W	2 990 W
AUYG 12 LVL* / AUYG 12 LVLBB*			3 520 W	3 960 W

* compatible uniquement avec l'AOYG 18 LAC2.

Consoles

Tableau 6

Appareils	Câble d'alimentation	Câble d'interconnexion	Puissance nominale		Diamètre des liaisons
			Frigorifique	Calorifique	Liquide	Gaz
AGYG 9 LVC*	Sur l'unité extérieure	4G 1,5 mm2	2 640 W	2 990 W	6,35 mm - 1/4"	9,52 mm - 3/8"
AGYG 12 LVC*			3 520 W	3 960 W

* compatible uniquement avec l'AOYG 18 LAC2.

Gainables

Tableau 7

Appareils	Câble d'alimentation	Câble d'interconnexion	Puissance nominale		Diamètre des liaisons
			Frigorifique	Calorifique	Liquide	Gaz
ARYG 7 LLT*	Sur l'unité extérieure	4G 1,5 mm2	2 100 W	2 400 W	6,35 mm - 1/4"	9,52 mm - 3/8"
ARYG 9 LLT*			2 600 W	3 000 W
ARYG 12 LLT* / ARYG 12 LLTB*			3 500 W	4 000 W

* compatible uniquement avec l'AOYG 18 LAC2.

Micro Gainables

Tableau 8

Appareils	Câble d'alimentation	Câble d'interconnexion	Puissance nominale		Diamètre des liaisons
			Frigorifique	Calorifique	Liquide	Gaz
ARYG 07 LSL	Sur l'unité extérieure	4G 1,5 mm2	2 100 W	2 400	6,35 mm - 1/4"	9,52 mm - 3/8"
ARYG 09 LSL			2 600 W	3 000
ARYG 12 LSL			3 500 W	4 000

* compatible uniquement avec l'AOYG 18 LAC2.

TOUTES LES UNITÉS

Liaisons frigorifiques :

• Utilisez exclusivement du tube spécifique pour utilisation frigorifique :
• CUIVRE RECUIT À FORTE TENEUR EN CUIVRE (99% MINIMUM),
• poli intérieurement,
• déshydraté,
• bouchonné.

Epaisseur

• minimum 0,8 mm
• maximum 1,0 mm

Résistance à la pression : 50 bars minimum

• Des liaisons frigorifiques de ce type sont disponibles en tant qu'accessoires ATLANTIC Climatisation et Ventilation.
• N'utilisez pas de pâte bleue ou d'étanchéité pour les liaisons frigorifiques car elle les obstrue. Son utilisation entraînera la mise hors garantie de l'appareil.

Nota :

L'unité extérieure peut être installée au-dessus ou au-dessous de l'unité intérieure.

Ne dépassez pas les longueurs de tuyaux indiquées dans le tableau ci-dessous.

Tableau 9

Unités extérieures	Longueur standard	Longueur par unité intérieure		Longueur totale maxi.	Dénivelé maximum
		Maxi.	Mini.
AOYG 14 LAC2	20 m	20 m	5 m	30 m	15 m
AOYG 18 LAC2

Nota : De longueur mini. à longueur standard : Pas de charge complémentaire requise.
De longueur standard à longueur maxi. : Charge complémentaire requise.

Plage de fonctionnement :

Mode de fonctionnement	Température air ambient (unité intérieure)*	Température air extérieur (unité extérieure)*
Froid (maxi/mini)	32°C/18°C	46°C/-5°C
Chaud (maxi/mini)	30°C/16°C	24°C/-15°C

* Bulbe sec

CHOIX DE L'EMPLACEMENT DES UNITÉS

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

⚠ AVERTISSEMENT

• Assurez-vous que les murs pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure, pour éviter leurs chutes et des blessures éventuelles.
• Assurez-vous d'avoir correctement fixez l'unité extérieure pour qu'elle résiste aux tremblements de terre, typhons ou autres vents violents.
• Ne pas installer l'unité extérieure près de la rambarde d'un balcon, afin qu'un enfant ne puisse grimper dessus et basculer dans le vide.

ATTENTION

Ne pas installer l'unité intérieure ou extérieure dans les lieux suivants :

• Les bords de mers, où la forte concentration de sel peut détériorer les parties métalliques provoquant des chutes de pièces ou des fuites d'eau provenant des unités.
• Une pièce contenant de l'huile minérale et sujette aux projections d'huile ou de vapeur (une cuisine par exemple). Cela pourrait détériorer les parties plastiques et provoquerait la chute de pièces ou des fuites d'eau provenant des unités.
• Lieu de production de substances qui compromettent l'équipement, tel que le gaz sulfurique, le gaz de chlore, l'acide, ou l'alcali. Il fera corroder les tuyaux de cuivre et les joints causant la fuite de liquide réfrigérant.
• Une zone où on produit de l'ammoniaque et où des animaux peuvent uriner sur l'unité extérieure.
• Un endroit avec des fuites de gaz combustible, contenant les fibres de carbone ou des poussières inflammables en suspension, ou des particules volatiles inflammables tels que du diluant pour peinture ou de l'essence. Si le gaz fuit et se répand autour de l'unité, il peut s'enflammer.
• Installez l'unité intérieure, l'unité extérieure, les câbles d'alimentation, les câbles d'interconnexion et les câbles de la télécommande au minimum à 1 m d'une télévision ou d'un récepteur radio. Cette précaution est destinée à éviter les interférences sur le signal de réception de la télévision ou du bruit sur le signal radio (Cependant, même à plus d'1 m les signaux peuvent être encore perturbé).

ATTENTION

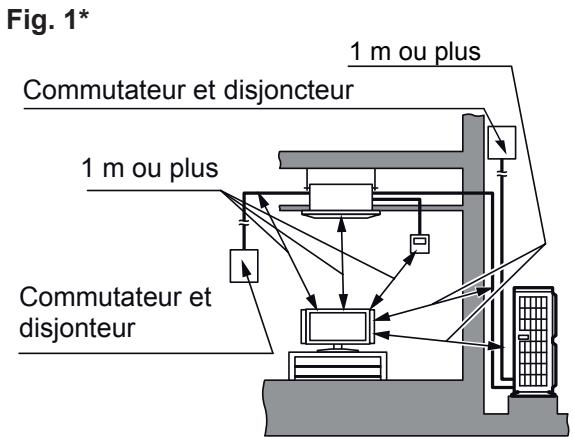

Fig. 1* 1 m ou plus Commutateur et disjoncteur 1 m ou plus Commutateur et disjonteur

* Exemple donné pour une installation avec un appareil de type cassette.
- Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.
- L'unité extérieure ne doit pas être installée penchée de plus de 3^ .
- Ne pas installer l'unité extérieure à proximité d'équipement générant des interférences électromagnétiques. Cela provoquera des dysfonctionnements du système de commande et de maintenance.
- Ne pas installer dans une zone habitée par de petits animaux susceptibles d'être à l'origine de pannes ou d'incendie, s'ils sont en contact avec des parties électriques dans l'appareil.
- L'emplacement doit être bien ventilé, à l'abri de la pluie et des rayons du soleil.
- Si l'unité extérieure est installée à proximité du public, installez une barrière protectrice ou un équivalent pour empêcher l'accès.
- Choisissez un emplacement loin des échappements de gaz de refoulement, de suie, de poussière, ou de débris.
- Soyez attentif à ne pas gêner votre voisinage avec le souffle de la sortie d'air, le bruit ou les vibrations de l'unité. Si l'unité doit être installé à proximité de vos voisins veillez à obtenir leurs accords.
- Prenez les mesures appropriées dans les régions froides pour protéger l'unité de l'accumulation de neige, des chutes de neige, ou du gèle. Pour assurer un fonctionnement normal, installez des gaines d'entrée et de sortie.
- Prévoyez suffisamment d'espace autour des tuyaux (gaz et liquide) lors du transport, de l'installation, de la maintenance et pour l'accès.
- Prévoyez le même espace pour la reprise d'air à l'arrière de l'unité extérieure que ceux indiqués dans les Fig. 2 à Fig. 5.

1. ACCESSOIRES STANDARDS LIVRÉS AVEC L'APPAREIL

Désignation	Forme	Qté	Usage
Sortie de condensats		1	Pour l’installation de l’évacuation des condensats de l’unité extérieure
Adaptateur9,52 mm → 12,7 mm		1	Pour la connexion des unités intérieures de taille 14 sur les ports de connexion de l’unité extérieure A ou B. (Modèle AOYG 18 LAC2 uniquement)

2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ EXTÉRIEURE

ATTENTION

- Assurez-vous que les murs ou plafonds pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure.

⚠ AVERTISSEMENT

• N'installez jamais ces appareils à un endroit où des fuites de gaz ou de combustibles gazeux pourraient advenir (ces appareils ne sont pas antidéflagrants).
• N'installez pas ces appareils près de sources de chaleur.
• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils n'y touchent pas.

ATTENTION

• L'unité extérieure ne doit pas être installée penchée de plus de 3^ .
• Fixez solidement l'unité extérieure, si elle est exposée à des vents forts.
• Veillez à bien installer les manchons isolants sur les liaisons liquide et gaz afin d'éviter les fuites des condensats.
• Pour les modèles réversibles, utilisez des manchons résistants à une température de + de 120°C.
• En complément, si le passage des liaisons frigorifiques se trouve dans un endroit où l'humidité excède 70 %, protégez-les avec un manchon isolant. Si l'humidité atteint 80 %, utilisez des manchons d'une épaisseur d'au moins 15 mm et des manchons d'une épaisseur de 20 mm au moins si l'humidité dépasse 80%.
• Si l'isolation est imparfaite, de la condensation se formera à la surface des manchons.

• Les manchons seront d'une résistance calorifique correspondant à une conductibilité de 0,045 W (m.K), ou moins (à 20°C).

• Installez l'unité extérieure à un endroit capable de supporter son poids et qui ne propage pas les vibrations, et où elle pourra être installée horizontalement.

• Assurez-vous d'avoir l'espace indiqué afin d'assurer une bonne circulation de l'air.
• Si possible, n'installez pas l'unité face aux rayons directs du soleil.
• N'installez pas l'unité à proximité d'une source de chaleur, de vapeur ou de gaz inflammables.
• Durant le fonctionnement en mode chaud, de l'eau de condensation s'écoule de l'unité extérieure. Veillez à prendre toutes les mesures nécessaires pour que cette eau s'écoule sans encombre et sans provoquer de dommages aux bâtiments. En particulier, si l'appareil est simplement posé au sol, le simple fait de le surélever légèrement (8 cm minimum) permet un bon écoulement.
• N'installez pas l'unité à un endroit exposé à des vents forts ou à de la poussière.
• N'installez pas l'unité dans un endroit de passage.
• Evitez d'installer l'unité extérieure à un emplacement où elle risque d'être soumise à des salissures ou à des écoulements importants d'eau (par exemple sous un chéneau défectueux).
• Pensez à vérifier si le passage des liaisons vers les unités intérieures est possible et aisé.

Fig. 2 - Obstacle derrière l'unité

AIR 100 ou plus

Fig. 3 - Obstacles derrière et en face de l'unité

AIR 100 mm ou plus 600 mm ou plus

Fig. 4 - Obstacles derrière, sur un des côtés et au-dessus de l'unité

600 à 1000 mm AIR 100 mm ou plus 600 mm ou plus 250 mm ou plus 100 à 300 mm (espace de maintenance)

Si les obstacles sont plus éloignés, considérez qu'il n'y en a pas.

Fig. 5 - Obstacle derrière, sur une installation de plusieurs unités

250 mm ou plus AIR 250 mm ou plus 300 mm ou plus

Déplacement de l'unité extérieure

⚠ AVERTISSEMENT

- Ne pas toucher les ailettes, vous pourriez vous blesser.

ATTENTION

- Portez l'unité extérieure avec précaution, en la tenant par les poignées droite et gauche. Si vous portez l'unité par le couvercle, vous pouvez vous pincer les mains et les doigts.

- Assurez-vous de prendre les poignées sur les côtés de l'unité pour ne pas déformer la grille d'aspiration.

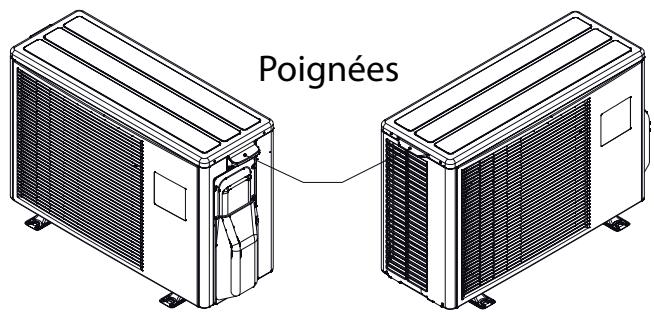

Fig. 6

Poignées

3. INSTALLATION DE L'UNITÉ EXTÉRIEURE

3.1. Procédure d'installation

Fig. 7

AIR Bas 320 mm 540 mm

• Fixez les 4 boulons d'ancrages à l'emplacement indiqué par les flèches (Fig. 7).
• Ne pas installer l'unité directement sur le sol. Vérifiez que l'emplacement choisi pour l'installation est à même de supporter son poids.
• Les fondations devront supporter les berceaux de l'unité extérieure et avoir une épaisseur totale de 50 mm ou plus.
• Selon les conditions d'installation l'unité extérieure, des vibrations peuvent se propager pendant le fonctionnement provoquant par exemple du bruit. Aussi, vous pouvez fixer au moment de l'installation des produits pour amortir le bruit (exemple : supports antivibratiles - accessoires climatisation).
• Assurez-vous lors de la pose des fondations d'avoir suffisamment d'espace pour installer les raccordements frigorifiques.
• Fixez solidement l'unité extérieure aux fondations (utilisez un jeu (non fourni) comprenant des boulons M10, des écrous et des rondelles).
• Les boulons devront dépasser de 20 mm.

Fig. 8

Boulon Écrou Bloc

Fixez fermement avec des boulons sur un bloc solide. (Utilisez 4 ensembles boulon, écrou et rondelle M10 non fournis.)

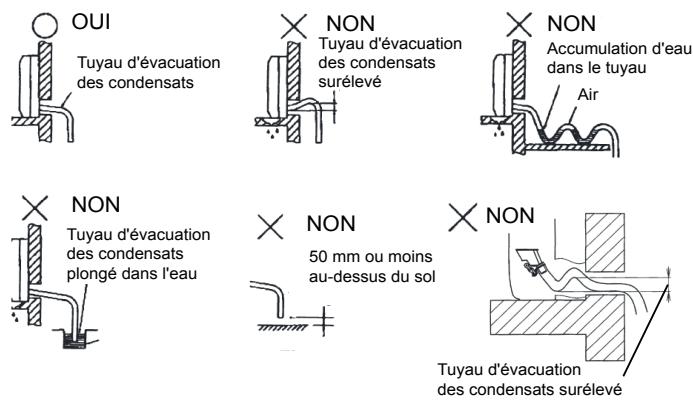

3.2. Installation de l'évacuation des condensats

ATTENTION

• Effectuez l'installation d'évacuation des condensats selon la notice, et assurez-vous qu'ils s'écoulent correctement. Si l'installation n'est pas menée à bien, l'eau peut s'égoutter vers le bas depuis l'unité.
• Dans les régions froides, n'utilisez pas la sortie de condensats : l'eau qui s'écoule peut prendre en glace dans le tube par temps très froid. De plus, les orifices de l'embase de l'unité extérieure ne devront jamais être bouchés. Dans certains cas, il peut être nécessaire de prévoir une résistance antigel pour l'écoulement.
• Sur les appareils réversibles, de l'eau de condensation s'écoule pendant l'utilisation en mode chauffage. Dans ce cas, raccordez l'écoulement des condensats à un tuyau PVC de 16 mm de diamètre, en prenant toutes les précautions pour éviter la prise en glace de l'évacuation.
• Lorsque la sortie des condensats est raccordée, bouchez les orifices inutilisés à la base de l'unité extérieure avec les bouchons en caoutchouc et finissez avec du mastic afin d'éviter tout risque de fuite.

Fig. 9

AIR Bas Emplacement du tuyau d'évacuation des condensats

Fig. 10

Emplacement du tuyau d'évacuation des condensats Embase de l'unité Tuyau d'évacuation des condensats

4. CONFIGURATION DU SYSTÈME

4.1. Modèle AOYG 14 LAC2

Fig. 11

ATTENTION

• La puissance totale des unités intérieures raccordées doit être comprise entre 14 000 et 21 000 BTU.
• Veillez à bien vérifier la disposition des raccordements dans le Dossier technique car la disposition des raccordements y est spécifiée. Le fonctionnement ne peut pas être garanti si l'appareil est raccordé suivant une méthode qui n'y est pas spécifiée. Ceci peut provoquer la défaillance du produit.
• Veillez à effectuer le raccordement à la fois sur l'unité intérieure et sur l'unité extérieure.

Pour installer une unité intérieure, reportez-vous aux explications du paragraphe de l'unité intérieure choisie.

Port de connexion de l’unité extérieure	Modèles d’unités intérieures connectables
A	7 -12
B	7 -12

Fig. 12

UNITÉ B ø6,35, ø9,52 UNITÉ A ø6,35, ø9,52

4.2. Modèle AOYG 18 LAC2

Fig. 13

ATTENTION

• La puissance totale des unités intérieures raccordées doit être comprise entre 14 000 et 24 000 BTU.
• Veillez à bien vérifier la disposition des raccordements dans le Dossier technique car la disposition des raccordements y est spécifiée. Le fonctionnement ne peut pas être garanti si l'appareil est raccordé suivant une méthode qui n'y est pas spécifiée. Ceci peut provoquer la défaillance du produit.
• Veillez à effectuer le raccordement à la fois sur l'unité intérieure et sur l'unité extérieure.

Pour installer une unité intérieure, reportez-vous aux explications du paragraphe de l'unité intérieure choisie.

Port de connexion de l’unité extérieure	Modèles d’unités intérieures connectables
A	7 -12 /14*
B	7 -12/14*

* Quand vous raccordez les unités intérieures de taille 14 à l'unité extérieure, l'adaptateur fourni est nécessaire. (Pour de plus amples informations, reportez-vous au § 4.4. Comment utiliser l'adaptateur.)

Fig. 14

UNITÉ B ø6,35, ø9,52 UNITÉ A ø6,35, ø9,52

INSTALLATION DE L'UNITÉ EXTÉRIEURE

4.3. Limitation des longueurs des liaisons frigori- fiques

ATTENTION

• La longueur maximale des connexions est donnée dans le Tableau 10.
• Si l'éloignement des unités intérieures et extérieure est plus important que celui mentionné ci-dessous, l'installation ne peut être garantie.

Tableau 10

Total de la longueur maximum (a+b)	30 m
Longueur maximum pour chaque unité intérieure (A ou B)	20 m
Longueur minimum pour chaque unité intérieure (A ou B)	5 m
Hauteur de dénivelé maximum entre unité extérieure et unité intérieure (H1)	15 m
Hauteur de dénivelé maximum entre unités intérieures (H2)	10 m
Longueur total minimum (a+b)	10 m

ATTENTION

Si la longueur totale des liaisons dépasse 20m, il est nécessaire d'ajouter une charge de complémentaire de fluide frigorifique. (voir paragraphe 6.3 Charge complémentaire)

Tableau 11

Puissance des unités int.	des liaisons gaz*	des liaisons liquide*
7 - 12	9,52 mm - 3/8"	6,35 mm - 1/4"
14**	12,70 mm - 1/2"

* épaisseur de 0,8 mm.
** Utilisé l'adaptateur fourni.

ATTENTION

Le fonctionnement de l'installation ne peut être garanti si les combinaisons de taille, longueur, épaisseur des liaisons et connexions aux vannes mentionnées ci-dessus ne sont pas respectées.

4.4. Comment utiliser l'adaptateur (sur le port de connexion de l'unité extérieure)

- Lors de l'utilisation de l'adaptateur, faites attention à ne pas trop serrez les écrous, ou la plus petite liaison peut être endommagée.

• Appliquez de l'huile frigorifique sur le filetage du port de connexion de l'unité extérieure qui reçoit l'écrou flare.
• Utilisez des clés appropriées pour éviter d'abîmer les filetages des connexions en serrant trop fortement l'écrou flare.
• Utilisez des clés en même temps sur l'écrou flare (non fourni) et l'adaptateur pour les serrez.

Tableau 12

Adaptateur	Couple de serrage
9,52 mm (3/8")→12,70 mm (1/2")	32 à 42 N•m

5. RACCORDEMENT DES LIAISONS FRIGORIFIQUES

ATTENTION

• N'utilisez pas de pâte bleu ou d'étanchéité pour les liaisons frigorifiques car elle les obstrue. Son utilisation entraînera la mise hors garantie de l'appareil.
• N'utilisez pas d'huile minérale ordinaire sur les raccords "Flare".
• Utilisez de l'huile frigorifique POE en évitant au maximum qu'elle ne pénètre dans le circuit, au risque de réduire la longévité du matériel.
• N'utilisez pas une liaison usagée, mais un tube neuf de qualité frigorifique (voir page 18).
• Utilisez de l'azote sec pour chasser la limaille dans les tuyaux et pour éviter l'introduction d'humidité nuisible au fonctionnement de l'appareil.

5.1. Réalisation des évasements

1. Coupez les liaisons avec un coupe-tube sans les déformer à la longueur adéquate.
2. Ebavurez soigneusement en tenant la liaison vers le bas pour éviter l'introduction de limaille dans cette dernière.
3. Récupérez les écrous "Flare" sur l'unité intérieure et l'unité extérieure.
4. Enfilez les écrous sur les tubes avant évasement.
5. Procédez à l'évasement en laissant dépasser la liaison de la côte "A" de la matrice de la dudgeonnière (Fig. 15 et Tableau 13).
6. Après évasement, vérifiez l'état de la portée. Celle-ci ne doit présenter aucune rayure ou amorce de rupture. Vérifiez également la côte "L". (Fig. 17)

INSTALLATION DE L'UNITÉ EXTÉRIEURE

Fig. 15

Dudgeonnière A Liaison

Fig. 16

B

Fig. 17

et s'il n'est ni craquelé, ni rayé. L

Tableau 13

Diamètre des liaisons	Dimension A (mm)	Dimension B_0.4^o (mm)
6,35 mm (1/4")	0 à 0,5	9,1
9,52 mm (3/8")		13,2
12,70 mm (1/2")		16,6
15,88 mm (5/8")		19,7
19,05 mm (3/4")		24,0

Tableau 14

Diamètre des liaisons	Largeur de l'écrou flare	Largeur aux méplats
6,35 mm (1/4")	17 mm
9,52 mm (3/8")	22 mm
12,70 mm (1/2")	26 mm
15,88 mm (5/8")	29 mm
19,05 mm (3/4")	36 mm

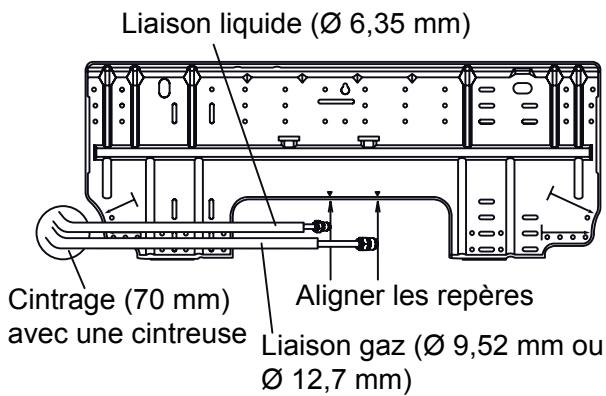

5.2. Mise en forme des liaisons frigorifiques

ATTENTION

• Ne cintrez pas les liaisons avec un rayon de courbure de moins de 100 mm.
• Ne cintrez jamais plus de trois fois la liaison au même endroit sous peine de voir apparaître des amorces de rupture (écrouissage du métal).

Les liaisons seront mises en forme exclusivement à la cintreuse ou au ressort de cintrage afin d'éviter tout risque d'écrasement ou de rupture.

• Ne cintrez pas le cuivre à un angle de plus de 90^ .
• Pour pouvoir cintrer correctement les liaisons à la cintreuse, n'hésitez pas à les dégager de leur isolant dans le cas contraire il y a risque d'écrasement.
• Après cintrage, refermez l'isolant avec de la colle Néoprène et assemblez avec du ruban adhésif.

5.3. Raccordement des liaisons frigorifiques

ATTENTION

• Soignez particulièrement le positionnement du tube face à son raccord. Si la liaison est mal alignée, le serrage à la main est impossible et le filetage risque d'être endommagé.
• Ne retirez les bouchons des liaisons et des robinets que lorsque vous êtes sur le point d'effectuer le branchement !
• Utilisez toujours 2 clés pour le serrage afin de bien visser les écrous Flare dans l'axe du tuyau.
• La petite liaison doit toujours être raccordée avant la grosse.
• Utilisez une clé dynamométrique comme spécifiée. Si-non les écrous flare pourraient se briser après un certain temps, provoquant des fuites de fluide et générant des gaz dangereux au contact d'une flamme.
• Après raccordement, assurez-vous que les tuyaux ne touchent pas le compresseur ou le panneau externe. Sinon elles vibreront et produiront du bruit.
• Pour une meilleure étanchéité effectuer un double serrage (serrez une fois au couple puis déserrez puis resserez de nouveau au couple).

Retirez les bouchons des liaisons frigorifiques.

Après avoir correctement positionné les raccords face à face, serrez les écrous à la main jusqu'au contact et finissez à la clé dynamométrique (Fig. 18) selon les couples indiqués dans le Tableau 15.

Fig. 18

Vanne 2 voies (Liquide) Vanne 3 voies (Gaz) Raccord Flare Raccord Flare Liaison frigorifique (Liquide) Unité B Unité A Liaison frigorifique (Gaz)

ATTENTION

• Afin de ne pas déformer le panneau externe, positionnez les éléments principaux avec une clé et serrez avec une clé dynamométrique.
• Ne pas prendre appuie sur le bouchon aveugle au risque de causer une fuite.

Fig. 20 - Serrage

Clé de maintien Côté unité 90° Clé dynamométrique

Tableau 15

Diamètre des écrous flare	Couple de serrage
6,35 mm (1/4")	16 à 18 N•m
9,52 mm (3/8")	32 à 42 N•m
12,70 mm (1/2")	49 à 61 N•m
15,88 mm (5/8")	63 à 75 N•m
19,05 mm (3/4")	90 à 110 N•m

6. MISE EN SERVICE DE L'INSTALLATION

ATTENTION

• Cette opération est effectuée par un professionnel qualifié possédant une attestation de capacité conformément au code de l'environnement.
• L'utilisation d'une pompe à vide est impératif.
• Utilisez une pompe à vide, des manomètres et des flexibles n'ayant servi exclusivement qu'avec du réfrigérant R410A afin de ne pas endommager l'installation.
• L'unité extérieure ne contient pas de réfrigérant supplémentaire pouvant servir à purger l'installation ou à contrôler les fuites.
• Une charge complémentaire est éventuellement nécessaire (voir conditions).

NB : L'utilisation de flexibles avec vannes 14 de tour facilite les manipulations lors de la mise en service (pas de purge des flexibles car possibilité de les tirer au vide et de les isoler).

Les vannes sont à positionner à l'opposé du jeu de manomètres.

6.1. Test d'étanchéité (mise en pression des liaisons frigorifiques et de l'unité intérieure)

1. Retirez le capuchon de protection de l'orifice de charge (Schrader) situé sur la vanne «gaz» (grosse) et raccordez dessus le flexible bleu (coté muni d'un poussoir de valve en bon état), l'autre coté du flexible bleu étant relié au robinet bleu du manomètre BP.
2. Raccordez le flexible jaune sur une bouteille d'azote munie de son détendeur, l'autre coté du flexible jaune étant relié à la voie centrale du jeu de manomètres. S'assurer que les robinets rouge du manomètre HP et bleu du BP sont fermés.
3. Ouvrez le robinet de la bouteille d'azote, régler son détendeur à une pression de sortie d'environ 10 à 15 bars puis ouvrez le robinet bleu du manomètre BP pour obtenir la pression désirée dans les liaisons frigorifiques et dans l'unité intérieure. Fermez le robinet de la bouteille d'azote.
4. Contrôlez l'étanchéité du circuit en appliquant une solution savonneuse sur les raccords coté unité intérieure et coté unité extérieure (plus sur les éventuelles brasures réalisées sur les liaisons frigorifiques). Vérifier que la pression indiquée par le manomètre BP ne baisse pas.

6.2. Tirage au vide des liaisons frigorifiques et de l'unité intérieure

1. Purgez l'azote du circuit en ouvrant le robinet rouge du manomètre HP (revenir à la pression atmosphérique), débrancher la bouteille d'azote et refermer les robinets des manomètres BP et HP.
2. Remplacez la bouteille d'azote par la pompe à vide.

Fig. 21

Jeu de manomètres Pompe à tirage au vide Flexible de service

N.B. : Possibilité d'intercaler un vacuomètre entre la pompe à vide et le jeu de manomètres pour plus de précision (nécessite un 2ème flexible).

1. Mettez la pompe à vide en fonctionnement, ouvrir le robinet bleu du manomètre BP et attendre que le vide dans le circuit descende en dessous de 0,01 bar (10 mbar). Laisser la pompe à vide fonctionner encore 15 minutes minimum.
2. Vérifiez la tenue du vide en fermant le robinet bleu du manomètre BP, en arrêtant la pompe à vide et en ne débranchant aucun flexible.

Au bout d'une dizaine de minutes, la pression ne doit pas avoir remonté sinon rechercher la fuite et recommencer le tirage au vide au début.

1. Reprenez le tirage au vide pendant le temps nécessaire. Fermer le robinet bleu du manomètre BP puis arrêter et débrancher la pompe à vide.

6.3. Charge complémentaire (si nécessaire)

L'unité extérieure est préalablement chargée avec 1.200 kg de R410A pour le modèle 14 et 1.300 kg de R410A pour le modèle 18.

Le Tableau 16 permet de déterminer rapidement la charge complémentaire de R410A à introduire, en fonction de la longueur de la liaison frigorifique.

La première chose à faire est de déterminer la quantité de R410A à charger. Cette opération est à effectuer par un spécialiste agréé uniquement.

Tableau 16

Longueur des liaisons frigorifiques	20 m	30 m
AOYG14LAC2Charge complémentaire (10g/m)	Aucune	100g
AOYG18LAC2Charge complémentaire (20g/m)	Aucune	200g

La charge doit être exécutée comme suit :

1. Remplacez la pompe à vide par une bouteille de R410A (charge en phase liquide).
2. Ouvrez le robinet de la bouteille.
3. Ouvrez prudemment et légèrement le robinet bleu du manomètre BP et surveiller la valeur affichée par la balance.
4. Dès que la valeur affichée correspond à la valeur calculée, fermez le robinet bleu du manomètre BP puis celui de la bouteille de fluide sans débrancher aucun flexible.

N.B. : Si la charge complémentaire n'a pas pu être atteinte (pression trop basse dans la bouteille), il sera nécessaire de poursuivre l'opération, installation en fonctionnement, (en FROID et en mode TEST) et en ouvrant doucement le robinet du manomètre BP pour éviter un afflux soudain de fluide à l'état liquide à l'aspiration du compresseur.

6.4. Mise en gaz de l'installation

Retirez les capuchons d'accès aux commandes des vannes de l'unité extérieure et les ouvrir à fond (sens anti-horaire) avec une clé Allen de 4 mm sans forcer sur la butée et en commençant par la vanne «liquide» (petite).

Fig. 22

Flexible de service avec un obus de vanne Port de charge Port de charge Bouchon aveugle Vanne 3 voies Clé Allen Liaison Utilisez une clé Allen de 4 mm de côté

6.5. Vérifications de l'absence de fuites sur le circuit

Une fois l'installation mise en gaz comme décrit précédemment, vérifier avec un détecteur de gaz halogéné électronique, les raccords et les éventuelles brasures sur les liaisons frigorifiques (si les dudgeons ainsi que les étapes 6.1 et 6.2 ont été correctement réalisés, il ne doit pas y avoir de fuite à cette étape).

6.6. Essais de l'appareil

Mettez l'appareil en FROID et en mode TEST puis procéder aux essais et mesures nécessaires.

Mettez ensuite l'appareil en CHAUD et en mode TEST puis procéder aux essais et mesures nécessaires.

6.7. Fin de la mise en service

Remettez l'appareil en FROID et en mode TEST.

Procéder au rapatriement du fluide frigorifique dans l'unité extérieure (PUMP DOWN) pour pouvoir débrancher le flexible bleu et éventuellement la bouteille de fluide sans fuite de fluide frigorifique (dans ce cas, laisser ouvert le robinet du manomètre BP).

Arrêtez l'installation en prenant soin que la pression ne descende pas en dessous de 0bar, puis débrancher le flexible bleu.

Réouvrez les vannes de l'unité extérieure en commençant par la vanne "liquide" (petite).

Remettez en place les capuchons des vannes et de la prise de pression (Schrader) et les resserrer à la clé selon les couples de serrage indiqués.

Remettez l'installation en fonctionnement.

Donner les explications et laisser les documents nécessaires au client.

Tableau 17

Diamètre desbouchons aveugles	Couple de serrage
6,35 mm (1/4")	20 à 25 N•m
9,52 mm (3/8")
12,70 mm (1/2")	28 à 32 N•m
15,88 mm (5/8")	30 à 35 N•m
19,05 mm (3/4")	35 à 40 N•m
Bouchon du port de charge	10 à 12 N•m

7. CÂBLAGE ÉLECTRIQUE

7.1. Caractéristiques de l'alimentation

L'alimentation sera prévue dans le respect des normes en vigueur et en particulier de la NF C 15-100. L'appareil doit être alimenté par une ligne spéciale protégée en tête par un disjoncteur omnipolaire d'ouverture minimale entre contacts de 3 mm.

Le câble utilisé sera de type H07RNF. Une protection différentielle de 30 mA sera par ailleurs prévue.

• Dans tous les cas, le respect de la norme française NF C 15-100 est impératif.
• N'utilisez jamais de prise de courant pour l'alimentation.
• Cet appareil est prévu pour fonctionner sous une tension nominale de 230 Volts 50Hz.
• A aucun moment (y compris lors des phases de démarrage), la tension ne doit passer en dessous de 198 V ou au-dessus de 264 V aux bornes de l'appareil.

VOIR EN PAGE 11 LES SECTIONS DE CÂBLE.

Les sections de câble sont données à titre indicatif. Il y a lieu pour l'installateur, qui est dans tous les cas "l'homme de l'art", de vérifier qu'elles correspondent aux besoins et aux normes en vigueur.

Schémas de liaison à la Terre et câblage d'alimentation :

Les appareils de climatisation Atlantic / Fujitsu sont prévus pour fonctionner avec les schémas de liaison à la Terre (régimes de neutre) suivants : TT et TN.

Le schéma de liaison IT ne convient pas pour ces appareils (utiliser un transformateur de séparation). Les alimentations monophasées sans neutre (entre phases) sont strictement à proscrire. En ce qui concerne les appareils triphasés, le neutre doit également toujours être distribué (TT ou TN).

7.2. Raccordements électriques

⚠ AVERTISSEMENT

• Le contrat souscrit pour l'alimentation doit pouvoir couvrir non seulement la puissance de l'appareil mais également la somme de tous les appareils susceptibles de fonctionner en même temps.

• Lorsque le voltage est trop bas ou s'effondre lors du démarrage de l'appareil, celui-ci peut avoir du mal à démarrer. Dans ce cas, consultez votre agence EDF.

• Les raccordements de câblage doivent être réalisés par une personne qualifiée et conformément aux spécifications.

• Avant de raccorder les câbles, vérifiez que l'alimentation électrique est coupée (OFF).

⚠ AVERTISSEMENT

• Un disjoncteur différentiel doit être installé sur l'alimentation électrique de l'unité extérieure. Un choix et une installation inappropriée du disjoncteur provoqueront un choc électrique ou un incendie.
• Ne raccordez pas l'alimentation électrique au bornier d'interconnexion.
• Un câblage incorrect peut endommager l'ensemble du système.
• Connectez correctement le câble d'interconnexion au bornier. Une installation incorrecte peut provoquer un incendie.
• Veillez à protéger l'isolant du câble de raccordement à l'aide du collier. Une isolation endommagée peut provoquer un court-circuit.
• N'installez jamais de condensateur d'amélioration du facteur de puissance. Le condensateur peut surchauffer sans améliorer le facteur de puissance.
• Avant toute opération d'entretien sur l'unité, mettez l'interrupteur d'alimentation sur OFF. Ensuite, ne touchez pas les composants électriques pendant 10 minutes en raison du risque de choc électrique.
• Raccordez l'unité à la terre. Une mise à la terre incorrecte peut provoquer des chocs électriques.

ATTENTION

• La puissance primaire de l'alimentation ne concerne que l'utilisation de cet appareil.
• Utilisez un disjoncteur capable de gérer les hautes fréquences. L'unité extérieure étant contrôlée par un onduleur, un disjoncteur à haute fréquence est nécessaire pour empêcher un dysfonctionnement du disjoncteur.
• Lorsque le tableau électrique se trouve en extérieur, refermez et verrouillez-le afin qu'il ne puisse pas être facilement accessible.
• Ne fixez pas ensemble le câble d'alimentation électrique et le câble de raccordement.
• Commencez le câblage après la fermeture des interrupteurs et des disjoncteurs.
• Utilisez un disjoncteur différentiel, pour éviter des dysfonctionnements sur l'unité extérieure Inverter.
• En employant un disjoncteur différentiel spécialisé pour la protection de la terre, assurez-vous également d'installer un interrupteur différentiel.
• Veillez à toujours préserver la longueur maximale du câble de d'interconnexion.
• Ne croisez pas les câbles d'alimentation de l'unité extérieure.
• Une longueur supérieure à la longueur maximale peut provoquer un dysfonctionnement.

ATTENTION

- L'électricité statique présente dans le corps humain peut endommager la carte de circuit imprimé lorsque vous la manipulez pour configurer l'adresse, etc.

Tenez compte des points suivants :

- Mettez l'unité intérieure, l'unité extérieure et l'équipement en option à la terre.

- Coupez l'alimentation électrique (disjoncteur).

- Touchez la partie métallique (la boîte de commande non peinte par exemple) de l'unité intérieure ou extérieure pendant 10 secondes minimum. Évacuez l'électricité statique de votre corps.

- Ne touchez jamais le bornier ou le motif de la carte électronique.

7.3. Connexion des câbles et fils électriques sur les borniers

Avec du fil souple

Le fil souple type HO7RNF est utilisable moyennant quelques précautions :

1. Dénudez l'extrémité des conducteurs sur environ 10 mm.
2. Avec une pince à sertir, posez en bout de fil une cosse ronde à sertir du diamètre correspondant aux vis du bornier.
3. Serrez fermement la cosse sur le bornier à l'aide d'un tournevis approprié afin de ne pas endommager ou casser la vis.
4. L'utilisation de fils souples sans cosses rondes serties est formellement déconseillée.

Fig. 23

Cosse ronde

Vis avec une rondelle Côble Cosse ronde sertie Bornier

Vis avec une rondelle Cosse ronde sertie Câble

Tableau 18

Vis	Couple de serrage
M4	1,2 à 1,8 N•m

7.4. Préparation des connexions électriques

Fig. 24

20 mm Câble d'alimentation ou Câble d'interconnexion Fil de Terre 60 mm ou plus

Schéma des câblages à réaliser des unités intérieures sur l'unité extérieure

Fig. 25

Câble d'alimentation 230V 50 Hz · 1ø TERRE ALIMENTA- TION B 1 2 3 + - Câble d'interconnexion 1 2 3 + - B 1 2 3 + - Câble d'interconnexion 1 2 3 + - A

7.5. Câblage de l'interconnexion et de l'alimentation sur l'unité extérieure

1. Retirez les 6 vis. Soulevez le couvercle du bornier, puis tirez-le vers l'extérieur pour le retirer. Tirez ensuite le couvercle du cache vanne vers l'extérieur pour le retirer.

Fig. 26

Couvercle du bornier Crochets Couvercle du cache vanne Crochets

1. Raccordez le câble d'alimentation et le câble d'interconnexion au bornier. Attachez les câbles un serre-câble. Protégez toujours les câbles au passage du serre-câble avec de la gaine de protection PVC d'épaisseur 1 mm.

Fig. 27

UNITÉ A UNITÉ B ALIMENTATION L N 1 2 3 1 2 3 Gaine de protection PVC* Serre-câble* Gaine de protection PVC* Câbles d'alimentation * non fournis

1. Comme illustré ci-dessous, tirez le câble d'alimentation et le câble d'interconnexion.

Fig. 28

Câble d'alimentation Câbles d'interconnexion

1. Replacez les couvercles.

Fig. 29

Couvercle du bornier Couvercle du cache vanne

8. TEST DE FONCTIONNEMENT

La méthode de test de fonctionnement peut être différente selon l'unité intérieure raccordée. Consultez la notice d'installation fourni avec chaque unité intérieure.

ATTENTION

- Branchez toujours le courant 12 heures avant la mise en marche afin de protéger le compresseur.

8.1. Unité intérieure

• Le fonctionnement normal de toutes les touches de la télécommande.
• Le fonctionnement normal des voyants «OPERATION», «FILTER» et «TIMER».
• Le fonctionnement normal des volets de déflexion d'air.
• L'écoulement normal de l'eau de condensation (si besoin est, versez un peu d'eau doucement dans l'échangeur de l'appareil avec une pissette pour vérifier le bon écoulement).
• Vérifiez qu'il n'y a aucun bruit ni vibrations anormaux en fonctionnement.

8.2. Unité extérieure

• Vérifiez qu'il n'y a aucun bruit ni vibrations anormaux en fonctionnement.
• Vérifiez que ni le bruit, ni le courant d'air, ni l'eau ou la glace sortant de l'unité extérieure ne gênent le voisinage.
• Vérifiez encore qu'il n'y a aucune fuite de gaz.

Ne laissez pas le climatiseur fonctionner en mode « test » trop longtemps.

Pour la méthode de fonctionnement, reportez-vous au notice d'utilisation et effectuez le contrôle de fonctionnement.

9. RÉCUPÉRATION DU FLUIDE (PUMP DOWN)

Pour éviter de décharger le fluide frigorigène dans l'atmosphère au moment de changer l'unité d'emplacement ou de la mettre au rebut, récupérez celui-ci en effectuant un fonctionnement en Froid ou un fonctionnement en Froid forcé en suivant la procédure suivante.

(Quand le fonctionnement en Froid ne peut pas démarrer en hiver par exemple, démarrez un fonctionnement en Froid forcé.)

1. Effectuez la purge de l'air du flexible de service en raccordant le flexible de service d'un jeu de manomètre à l'orifice de charge de la vanne à 3 voies (UNITÉ A et UNITÉ B) et en ouvrant légèrement la vanne de Basse Pression.
2. Fermez complètement la tige de manœuvre de la vanne à 2 voies (UNITÉ A et UNITÉ B).
3. Démarrez le fonctionnement en Froid ou suivez le fonctionnement en Froid forcé. (UNITÉ A et UNITÉ B). Si vous utilisez la télécommande, appuyez sur le bouton TEST DE FONCTIONNEMENT (TEST RUN) après avoir démarré le fonctionnement en Froid avec la télécommande. Le voyant OPERATION et le voyant TIMER commencent à clignoter simultanément pendant le test de fonctionnement. Si vous utilisez le bouton « MANUEL AUTO (MANUAL AUTO) » de l'unité intérieure (si vous avez perdu la télécommande ou autre.), continuez à appuyer sur le bouton « MANUEL AUTO (MANUAL AUTO) » de l'unité intérieure pendant plus de 10 secondes. (Le fonctionnement en Froid forcé ne peut pas démarrer si le bouton « MANUEL AUTO (MANUAL AUTO) » n'est pas maintenue enfoncée pendant plus de 10 secondes.)
4. Fermez la tige de manœuvre de la vanne à 3 voies (UNITÉ A et UNITÉ B) quand le relevé du manomètre indique 0,05\~0 Mpa.
5. Arrêtez le fonctionnement. (UNITÉ A et UNITÉ B). Appuyez sur le bouton « MARCHE/ARRÊT (START/STOP) » de la télécommande pour arrêter le fonctionnement. Appuyez sur le bouton « MANUEL AUTO (MANUAL AUTO) » si vous arrêtez le fonctionnement depuis l'unité intérieure. (Il n'est pas nécessaire de maintenir le bouton enfoncée pendant plus de 10 secondes.)

ATTENTION

- Pendant la récupération de fluide, veillez à ce que le compresseur soit hors tension avant d'enlever les liaisons frigorifiques. Ne retirez pas la liaison frigorifique lorsque le compresseur fonctionne avec une vanne 2 ou 3 voies ouverte. Ceci peut générer une pression anormale dans le cycle frigorifique pouvant provoquer une détérioration de l'appareil, voire des blessures.

ASYG 7 LU

ASYG 9 LU

ASYG 12 LU

ASYG 14 LU*

* n'est pas compatible avec l'AOYG 14 LAC2.

1. ACCESSOIRES

1.1. Accessoires pour la pose de l'unité intérieure livrés avec l'appareil

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.
• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation	Forme	Qté	Usage
Support mural		1	Installation de l’unité intérieure
Télécommande infrarouge		1	Commande de l’appareil
Support de la télécommande infrarouge		1	Fixation de la télécommande
Piles		2	Alimentation de la télécommande
Bande de finition		1	Finition de l’installation de l’unité intérieure
Vis (M4 x 25 mm)		5	Installation de l’unité intérieure
Vis (M3 x 12 mm)		2	Fixation du support de la télécommande
Filtre à air		2	Filtrage de l’air
Isolant A		1	Pour isoler la liaison gaz, uniquement sur le modèle ASYG 14 LU*.

1.2. Autres accessoires

Désignation	Forme	Usage
Télécommande filaireUTY-RVNYMCode 875 019		Cette télécommande vous permet d’effectuer une programmation hebdomadaire et d’afficher les fonctions dans la langue de votre choix parmi 9 langues différentes (reportez-vous à la notice d’installation NI 923 095). Prévoir une télécommande par unité intérieure.
Télécommande filaire simplifiéeUTY-RSNYMCode 809 459		La télécommande filaire simplifiée est d’une grande facilité d’utilisation et permet d’accéder aux fonctions basiques du climatiseur (mode de fonctionnement, température de consigne...) (Reportez-vous à la notice d’installation NI 923 083). Prévoir une télécommande par unité intérieure.
Platine interfaceUTY-TWBXF-2Code 875 004		Pour la connexion d’une télécommande filaire ou d’une télécommande filaire simplifiée ou d’une commande externe. Ce kit est composé de :- Une platine interface- Un contact entrée (CNA01)- Un contact sortie (CNB01 et CNB02)- Un contact télécommande filaire (CNC01)(Reportez-vous à la notice d’installation NI 923 090)
Contact entrée(CNA01) Code 809 623		Pour commande externe sur la platine électronique de UTY-TWBXF-2* A commander au SAV - tél. : [phone].
Contacts sortie(CNB01 et CNB02)Code 894 053*

2. CHOIX DE L'EMPLACEMENT DES UNITÉS

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

⚠ AVERTISSEMENT

• Assurez-vous que les murs ou plafonds pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure.
• Installez l'unité intérieure sur le mur à une hauteur de plus de 180 cm.

ATTENTION

• N'installez jamais ces appareils à un endroit où des fuites de gaz ou de combustibles gazeux pourraient advenir (ces appareils ne sont pas antidéflagrants).
• N'installez pas ces appareils près de sources de chaleur.
• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.

Accessoires non fournis

• Câble pour l'interconnexion électrique (4 conducteurs).
• Liaison cuivre recuit de type frigorifique dans les longueurs et diamètres adéquats.
• Ruban adhésif pour le maintien des liaisons.
• Bande toilée pour l'assemblage des tuyauteries.
• Bouchon pour obturer le passage mural du tuyau d'évacuation.
  • Colliers rilsan et serre-câbles.
• Tuyau d'évacuation des condensats.
• Vis autotaraudeuses et vis à bois.

• Mastic pour obturer l'espace entre les liaisons et les gaines d'isolation.

• Afin d'éviter tout risque de vibration ou de bruit parasite, utilisez pour votre installation un mur de construction solide.

• L'entrée et la sortie d'air ne doivent en aucun cas être obstruées. L'emplacement doit permettre une bonne répartition de l'air climatisé dans le local.

• Evitez d'installer l'appareil dans un endroit exposé aux rayons directs du soleil.

• L'emplacement sera prévu de façon à permettre une maintenance aisée de l'appareil ainsi qu'une connexion facile avec l'unité extérieure.

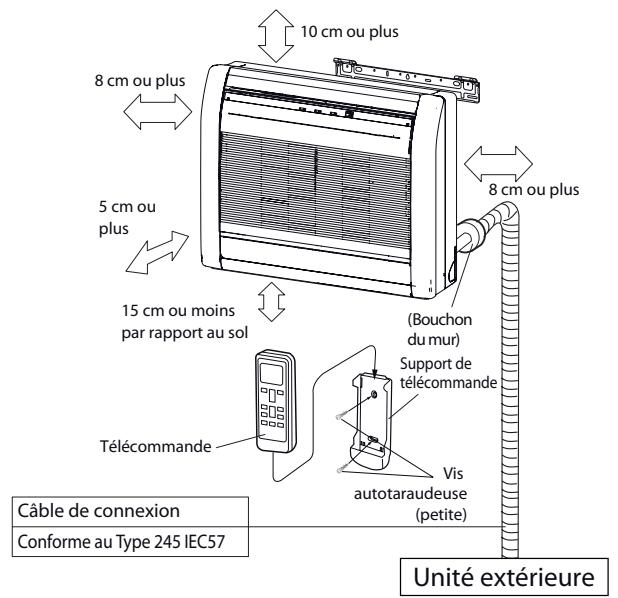

Les figures ci-dessous donnent quelques cotes importantes à respecter qui permettront une installation facile et des interventions de dépannage sans problème.

1. De même, vérifiez que l'écoulement gravitaire des eaux de condensation sera aisé à réaliser.
2. Installez l'appareil dans un emplacement où il sera aisé d'installer un tuyau d'évacuation. Si c'est impossible, votre distributeur peut vous fournir une pompe de relevage adaptée.

Fig. 30

120 mm ou plus Support mural 110 mm ou plus 110 mm ou plus 1800 m ou plus (bouchon évacuation des condensats) 1500 mm ou plus Télécommande filaire Support de la télécommande Vis (Petite) Câble d'interconnexion Conforme au type 245 IEC57

3. INSTALLATION

3.1. Choix de la sortie pour le raccordement

Le raccordement des liaisons frigorifiques peut s'effectuer dans les six directions indiquées par les chiffres ①, ②, ③, ④, ⑤ et ⑥ (Fig. 31).

Fig. 31

② Sortie droite ③ Sortie inférieure droite ① Sortie arrière droite ④ Sortie inférieure gauche ⑤ Sortie gauche ⑥ Sortie arrière gauche

3.2. Démontage du couvercle inférieur

1. Retirez les caches vis et les vis du couvercle inférieur (3 emplacement pour chaque).

2. Levez la partie centrale du couvercle.

3. Enlevez les attaches en appuyant sur les côtés du couvercle (deux emplacements).
4. Retirez le couvercle en le tirant vers vous.

Fig. 32

Cache vis Vis Couvercle inférieur (1) (1) (1)

Fig. 33

(4) (2) (4) (3) 2

3.3. Découpage des passages des liaisons

Lorsque les liaisons sont raccordées dans les directions ②, ③, ④ et ⑤, coupez sur le côté du panneau avant, le sillon prévu pour les liaisons, à l'aide d'un outil adéquat.

Fig. 34

Pour sortie gauche ⑤ Pour sortie inférieure gauche ④ Pour sortie inférieure droite ③ Pour sortie droite ②

3.4. Installation du couvercle inférieur

1. Poussez les attaches des cotés du couvercle inférieur dans les encoches (deux emplacements).

2. Appuyez sur le haut du couvercle et sur les repères en forme de triangle situé sur le couvercle inférieur (deux emplacements).

3. Fixez les vis (3 emplacements), puis les caches vis (3 emplacements).

Fig. 35

(1) (1) (1) (2) (2)

3.5. Mise en place du support mural

Fixation directe sur le mur :

Avant de fixer le support mural sur le mur, mettez-le de niveau en enfonçant le crochet au centre du support mural dans le mur avec le manche d'un tournevis en assurant sa mise à niveau avec un niveau à bulle ou un fil à plomb.

• Pour fixer le support mural, utilisez au moins 5 vis et che- villes à travers les trous en périphérie du support mural.
• Sur un mur en béton, placez dans le mur des boulons d'ancrage correspondants aux trous du support mural.

Fig. 36

Support mural Vis autotaraudeuse

ATTENTION

- Attention, si le support mural est mal positionné, de l'eau risque de s'écouler le long du mur et sur le sol.

4. MISE EN PLACE DES LIAISONS FRIGORIFIQUES ET DU TUYAU D'ÉVACUATION

AVERTISSEMENT

• Veillez à mettre en place l'écoulement des condensats selon les instructions décrites ci-après.
• Procédez à cette installation dans un environnement le moins humide possible afin d'éviter la formation de condensation nuisible au bon fonctionnement des liaisons frigorifiques.

ATTENTION

• N'enlevez l'écrou "Flare" sur l'unité intérieure qu'im-médiatement avant le raccordement.
• Les liaisons seront mises en forme exclusivement à la cintreuse ou au ressort de cintrage afin d'éviter tout risque d'écrasement ou de rupture.
• Ne cintrez jamais plus de 3 fois les liaisons au même endroit sous peine de voir apparaître des amorces de rupture (écrouissage du métal).
• Insérez le tuyau d'évacuation et le bouchon des condensats fermement. Le tuyau d'évacuation doit être dirigé vers le bas pour éviter les fuites d'eau.
• Lors de l'insertion, assurez-vous de ne pas introduire de la matière en plus de l'eau. Si n'importe quel autre matière est jointe, elle pourrait causer des détériorations et une fuite d'eau.
• Après avoir enlevé le tuyau d'évacuation, assurez-vous de ne pas oublier de remonter le bouchon d'évacuation.
• Assurez-vous de fixer le tuyau d'évacuation des condensats en dessous des liaisons frigorifiques avec un adhésif.
• Lors de l'installation, assurez-vous de prendre les précautions nécessaire afin d'empêcher l'eau des condensats de geler à de basse température. Un tuyau d'évacuation bloqué par de l'eau gelée peut entraîner une fuite d'eau pour l'unité intérieure.

4.1. Percements en vue de la mise en place des liaisons frigorifiques

1. Percez un trou de 65 mm de diamètre dans le mur comme indiqué dans la Fig. 37.
2. Percez avec une légère pente vers l'extérieur (5 à 10 mm).
3. Toujours bien aligner le centre du trou sinon des fuites d'eau pourraient survenir.
4. Coupez le fourreau d'une longueur correspondant à l'épaisseur du mur, obturez-le à l'aide du bouchon, fixez-le avec du ruban adhésif et insérez le fourreau dans le trou (Fig. 38).
5. Lorsque les directions ② (à droite) ou ⑤ (sortie à gauche) sont utilisées, percez avec une pente légèrement plus importante (10 mm au moins) pour laisser libre l'écoulement d'eau.

Fig. 37

Support mural Repère de centrage Trou Ø 65 mm Repère de centrage Trou Ø 65 mm

Fig. 38

Fixez avec du ruban adhésif Bouchon Fourreau (Intérieur) 5 à 10 mm plus bas Mur (Extérieur)

ATTENTION

• Veillez à toujours bien centrer le trou. Un alignement incorrect peut entraîner des fuites.
• En l'absence de gaine, le câble qui relie l'unité extérieure aux unités intérieures risque d'être endommagé au contact d'une pièce métallique.

4.2. Mise en place du tuyau d'évacuation des condensats et des liaisons frigorifiques

Pour visualiser les différentes sorties, veuillez-vous reporter au paragraphe 3.1 Choix de la sortie pour le raccordement (Fig. 31).

Pour sortie arrière droite ①, sortie droite ② et sortie inférieure ③.

Fig. 39

②Sortie droite Attachez avec du ruban adhésif ③Sortie inférieure Liaison (au-dessus) ①Sortie arrière droite Tuyau d'évacuation des condensats (en-dessous)

Fig. 40

Ruban adhésif trop serré

ATTENTION

Ne serrez pas trop l'isolant avec le ruban adhésif. Cela empêcherait son efficacité et risque de produire de la condensation sur le manchon.

- Avant de passer la liaison frigorifique et le tuyau d'évacuation des condensats à travers le mur, entourez les liaisons visibles avec du ruban adhésif. Suspendez ensuite l'unité intérieure sur les crochets du haut du support mural (Fig. 41).

Fig. 41

Unité intérieure Crochets supérieurs Support mural Crochets inférieurs

Après avoir suspendu l'unité intérieure par les crochets du haut, clipsez les 2 encoches basses dans les crochets de l'unité intérieure en la rabattant et en la poussant contre le mur.

4.3. Mise en place du bouchon et du tuyau d'évacuation des condensats

Pour visualiser les différentes sorties, veuillez-vous reporter au paragraphe 3.1 Choix de la sortie pour le raccordement (Fig. 31).

Pour sortie arrière droite ①, sortie droite ② et sorties inférieures ③ et ⑥.

Laissez le tuyau de sortie des condensats et le bouchon en place tel quel.

Pour sortie arrière gauche ④, sortie gauche ⑤.

Après les avoir enlevés, inversez le tuyau d'évacuation des condensats et le bouchon en les enfonçant à fond jusqu'à ce qu'ils butent contre l'orifice du bac (Fig. 42).

Fig. 42
Pour une sortie à gauche découpez une ouverture avec un outil adéquat.

Bouchon

Tuyau d'évacuation
Retirez le bouchon en tirant sur l'extrémité avec des pinces. Puis retirez l'isolant.

Méthode d'installation du bouchon du tuyau d'évacuation des condensats

- Utilisez une clé Allen hexagonale (coté de 4 mm) pour insérer le bouchon jusqu'à ce qu'il soit en contact avec le robinet de purge (Fig. 43).

Fig. 43

Pas d'espace Pas d'espace Clé Allen Bouchon Isolant Robinet de purge

Pour retirer le tuyau d'évacuation des condensats, enlevez la vis de maintien (Fig. 44).

Pour réintroduire le tuyau d'évacuation des condensats, insérez le tuyau sur la sortie et revissez le support (Fig. 45).

Après avoir déposé le tuyau d'évacuation des condensats, n'oubliez pas de le remplacer par le bouchon correspondant sur la sortie droite.

Fig. 44

Vis Tuyau d'évacuation des condensats Fixation (bleu)

Fig. 45

Trou du vis Robinet de purge Tuyau d'évacuation des condensats Vis Fixation (bleu)

4.4. Mise en forme des liaisons frigorifiques

Pour visualiser les différentes sorties, veuillez-vous reporter au paragraphe 3.1 Choix de la sortie pour le raccordement (Fig. 31).

Pour sortie gauche ⑤, sortie arrière gauche ⑥.

- Coudez (rayon d'environ 70 mm minimum) la partie de la liaison frigorifique raccordée au climatiseur au moyen d'une cintreuse et cintrez-la comme illustré dans la Fig. 46, de manière à ce qu'il n'y ait pas plus de 35 mm d'espace entre la liaison et le mur.

Fig. 46

Liaison liquide (∅ 6,35 mm) Cintrage (70 mm) avec une cintreuse Aligner les repères Liaison gaz (∅ 9,52 mm ou ∅ 12,7 mm)

Suspendez l'unité intérieure par les crochets hauts du support mural de fixation.

Insérez une cale entre l'unité intérieure et le support mural de fixation pour isoler le bas de l'unité intérieure du mur.

Fig. 47

Unité intérieure Cale Support mural

5. CÂBLAGE ÉLECTRIQUE

5.1. Schéma de câblage

⚠ AVERTISSEMENT

• Chaque câble doit être connecté fermement.
• Les câbles ne devront pas toucher les liaisons frigori-fiques.
• Des câbles mal connectés au bornier peuvent être à l'origine d'une surtension ou de dysfonctionnements.
• Les câbles connectés doivent correspondre aux numéros des borniers.

Fig. 48

5.2. Câblage de l'interconnexion sur l'unité intérieure

1. Retirez le cache bornier (enlevez une vis).
2. Retirez le serre câble (enlevez une vis).

Fig. 49

Cache bornier Serre-câble Vis Câble d'interconnexion Vis

1. Préparez les câbles comme indiqué (Fig. 50)
2. Connectez complètement le câble dans le bornier.

Fig. 50

Bornier Câble d'interconnexion

1. Fixez le câble avec le serre-câble et remettre le cache bornier en place.

Fig. 51

Cache bornier Sere-câble Câble interconnexion Vis Vis

6. FINITIONS

Après avoir fini la vérification des fuites sur le circuit frigorifique, installez l'isolant. Isolez le tuyau d'évacuation des condensats pour éviter qu'il ne gèle.

1. Isolez entre les liaisons

Isolez les liaisons d'aspiration et de refoulement séparément.

Sorties arrière droite ①, droite ② et inférieure ③.

- Pour les sorties arrière droite ①, droite ② et inférieure ③, enveloppez les liaisons avec de l'isolant. Fixez le tout avec du ruban adhésif.

Sorties arrière gauche ④, gauche ⑤.

• Enveloppez les liaisons frigorifiques et les liaisons côté unité intérieure avec de la bande de finition.
• Attachez le câble d'alimentation, le câble d'interconnexion et le câble de la télécommande aux liaisons avec du ruban adhésif.
• Enveloppez les câbles, les liaisons et le tuyau d'évacuation des condensats avec de la bande de finition.

Fig. 52

Faire se chevaucher les isolants Liaison Fixer les liaisons ensemble sans espace Ruban adhésif Liaison unité intérieure

Fig. 53

Liaison Tuyau d'évacuation des condensats Enveloppez avec le ruban adhésif Ruban adhésif

Fig. 54

L'isolant A est utilisé quand le diamètre de la liaison gaz est de ∅12.70 mm.

Accolez les isolants l'un contre l'autre et enveloppez ceux-ci avec l'isolant A afin qu'il n'y ait aucun espace.

Fig. 55 - Sortie gauche ⑤ et arrière gauche ④

Sortie gauche Câble d'interconnexion Liaisons Pour une sortie à l'arrière gauche Passage dans le mur Câble d'interconnexion Liaisons Tuyau d'évacuation des condensats

1. Attachez le câble d'interconnexion le long des liaisons avec du ruban adhésif.
2. Attachez les liaisons sur le mur extérieur avec des colliers (non fournis, Fig. 56).
3. Remplissez le fourreau (non fourni dans le mur) avec du mastic (non fourni) pour éviter que l'eau et le vent n'y pénètre (Fig. 56).
4. Attachez le tuyau d'évacuation des condensats au mur extérieur etc..

Fig. 56

Collier Liaison Fourreau à l'extérieur Mastic Extérieure

Fig. 57
OUI

NON

NON

NON

7. DEMONTAGE ET REMONTAGE DE LA FAÇADE ET DE LA GRILLE D'ENTRÉE D'AIR DE L'UNITÉ INTÉ-RIEURE

7.1. Démontage et remontage de la grille d'entrée d'air

Demontage :

1. Ouvrez la grille d'entrée d'air.
2. Maintenez la grille d'entrée d'air, soulevez la grille de support et sécurisez la grille d'entrée d'air.
3. Retirez les vis du loquet d'ouverture sur la partie supérieure de la façade (2 emplacements à gauche et à droite).
4. Appuyez sur le loquet vers le bas pour ouvrir.
5. Ouvrir la grille à horizontale, et tirez-la vers vous pour la retirer.

Fig. 58

(1) Grille de reprise (2) Support de grille (3) (4) Loquet d'ouverture Grille de reprise Support de grille Support de grille

Remontage :

1. Mettez la grille d'entrée d'air à l'horizontale et poussez les axes de rotation dans les encoches de fixation sur la partie supérieure de la façade (2 emplacements à gauche et à droite).
2. Maintenez la grille d'entrée d'air, soulevez le support de grille et sécurisez la grille d'entrée d'air.
3. Appuyez sur le loquet d'ouverture, et verrouiller la prise d'axe de fixation de la grille.

4. Fixez le loquet d'ouverture sur la partie supérieure de la façade avec les vis (2 emplacements à gauche et à droite).

5. Soulevez un peu le support de grille d'entrée d'air et le remettre le support de grille à sa position initiale.

6. Fermez la grille d'entrée d'air.

Fig. 59

Axe de rotation Encoche

7.2. Démontage et remontage du panneau de façade

Démontage :

1. Démontez la grille d'entrée d'air comme indiqué précédemment.
2. Retirez le cache bornier (retirez 1 vis).
3. Retirez les 4 vis.
4. Démontez complètement le panneau en tirant vers l'avant la partie supérieure.

Fig. 60

Vis (4 emplacements) Cache bornier Vis (cache bornier)

Fig. 61

Façade

Remontage :

1. Tout d'abord, présentez la partie inférieure du panneau de façade en positionnant les crochets de maintien en face de leurs encoches. Fixez ensuite le panneau en poussant celui-ci afin d'enclencher les crochets supérieurs.
2. Serrez les 4 vis.
3. Utilisez la vis de fixation pour maintenir le cache bornier.
4. Fixez la grille d'entrée d'air.

Fig. 62

ATTENTION

• Installez fermement la grille d'entrée d'air et le panneau de façade afin d'éviter qu'ils ne se détachent et risquent de provoquer des incidents et blessures.
• Pour cela, vérifiez soigneusement que les crochets de fixation soient bien enclenchés.

8. INSTALLATION DES KITS OPTIONNELS

Ce climatiseur peut être connecté soit à une télécommande filaire (UTY-RVNYM), soit à une télécommande filaire simplifiée (UTY-RSNYM), soit à un appareil externe à l'aide du kit platine interface (UTY-TWBXF-2), et des contacts entrée et sortie (voir les accessoires en «1.2. Autres accessoires», page 33).

ASYG 7 LMCE

ASYG 9 LMCE

ASYG 12 LMCE

ASYG 14 LMCE *

* n'est pas compatible avec l'AOYG 14 LAC2.

1. ACCESSOIRES STANDARDS LIVRÉS AVEC L'APPAREIL

1.1. Accessoires pour la pose de l'unité intérieure

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.
• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation	Forme	Qté	Usage
Support mural		1	Installation de l’unité intérieure
Télécommande infrarouge		1	Commande de l’appareil
Support de la télécom-mande infrarouge		1	Fixation de la télécommande
Piles		2	Alimentation de la télécommande
Bande de finition		1	Finition de l’installation de l’unité intérieure
Vis (M4 x 25 mm)		5	Installation de l’unité intérieure
Vis (M3 x 12 mm)		2	Fixation du support de la télé-commande
Filtre à air		2	Filtrage de l’air
Support filtre		2
Isolant A		1	Pour isoler la liaison gaz, unique-ment sur le modèle ASYG 14.

1.2. Option

Désignation	Forme	Usage
Télécommande filaireUTY-RVNYMCode 875 019		Cette télécommande vous permet d’effectuer une programmation hebdomadaire et d’afficher les fonctions dans la langue de votre choix parmi 9 langues différentes (reportez-vous à la notice d’installation NI 923 095). Prévoir une télécommande par unité intérieure.
Télécommande filaire simplifiéeUTY-RSNYMCode 809 459		La télécommande filaire simplifiée est d’une grande facilité d’utilisation et permet d’accéder aux fonctions basiques du climatiseur (mode de fonctionnement, température de consigne...) (Reportez-vous à la notice d’installation NI 923 083). Prévoir une télécommande par unité intérieure.
Kit platine interfaceUTY-XCBXZ2-2Code 875 022		Pour la connexion d’une télécommande filaire ou d’une télécommande filaire simplifiée ou d’une commande externe. Ce kit est composé de :- Une platine interface- Un contact entrée (CNA01)- Un contact sortie (CNB01 et CNB02)- Un contact télécommande filaire (CNC01)(Reportez-vous à la notice d’installation NI 923 096)
Contact entrée - Marche, Arrêt ou Arrêt forcé (CNA01)Code 809 623 (1)		Pour commande externe.
Contact sortie - Etat de fonctionnement (CNB01)Code 894 053 (2)
Contact sortie - Etat des erreurs (CNB02)Code 894 053 (2)

(1) A commander au 04 72 10 27 50
(2) A commander au 04 72 10 27 50

Accessoires non fournis

• Câble pour l'interconnexion électrique (4 conducteurs).
• Liaison cuivre recuit de type frigorifique dans les longueurs et diamètres adéquats.
• Ruban adhésif pour le maintien des liaisons.
• Bande toilée pour l'assemblage des tuyauteries.
• Bouchon pour obturer le passage mural du tuyau d'évacuation.
  • Colliers Rilsan et serre-câbles.
• Tuyau d'évacuation des condensats.
• Vis autotaraudeuses et vis à bois.
• Mastic pour obturer l'espace entre les liaisons et les gaines d'isolation.

2. CHOIX DE L'EMPLACEMENT DES UNITÉS

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

⚠ AVERTISSEMENT

• Assurez-vous que les murs ou plafonds pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure.
• Installez l'unité intérieure sur le mur à une hauteur de plus de 180 cm.

ATTENTION

• N'installez jamais ces appareils à un endroit où des fuites de gaz ou de combustibles gazeux pourraient advenir (ces appareils ne sont pas antidéflagrant).
• N'installez pas ces appareils près de sources de chaleur.

• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.

• Afin d'éviter tout risque de vibration ou de bruit parasite, utilisez pour votre installation un mur de construction solide.

• L'entrée et la sortie d'air ne doivent en aucun cas être obstruées. L'emplacement doit permettre une bonne répartition de l'air climatisé dans le local.
• Evitez d'installer l'appareil dans un endroit exposé aux rayons directs du soleil.
• L'emplacement sera prévu de façon à permettre une maintenance aisée de l'appareil ainsi qu'une connexion facile avec l'unité extérieure.
  Les figures ci-dessous donnent quelques cotes importantes à respecter qui permettront une installation facile et des interventions de dépannage sans problème.
• De même, vérifiez que l'écoulement gravitaire des eaux de condensation sera aisé à réaliser.
• Installez l'appareil dans un emplacement où il sera aisé d'installer un tuyau d'évacuation. Si c'est impossible, votre distributeur peut vous fournir une pompe de relevage adaptée.

Fig. 63

63 mm ou plus Support de crochet mural 140 mm ou plus 100 mm ou plus 1,5 m ou plus 1,8 m ou plus (Bouchon mural) Télécommande Support de télécommande Vis autotaraudeuse (petit modèle)

3. INSTALLATION

3.1. Choix de la sortie pour le raccordement

Le raccordement des liaisons frigorifiques peut s'effectuer dans les six directions indiquées par les chiffres ①, ②, ③, ④, ⑤ et ⑥ (Fig. 64).

Fig. 64

(Arrière) ② Sortie droite ① Sortie arrière droite ③ Sortie inférieure droite ④ Sortie inférieure gauche ⑤ Sortie gauche ⑥ Sortie arrière gauche

Lorsque les liaisons sont raccordées dans les directions ②, ③, ④ et ⑤, coupez sur le côté du panneau avant, le sillon prévu pour les liaisons, à l'aide d'un outil adéquat.

3.2. Comment préparer le passage de la tuyauterie ?

1. Percez un trou de 65 mm de diamètre dans le mur, à l'emplacement précisé (Fig. 65).
2. Percez le trou de manière à ce que son orifice extérieur soit de 5 à 10 mm plus bas que l'orifice intérieur (Fig. 66).
3. Toujours bien aligner le centre du trou sinon des fuites d'eau pourraient survenir.

4. Coupez le fourreau d'une longueur correspondant à l'épaisseur du mur, obturez-le à l'aide du bouchon, fixez-le avec du ruban ad-hésif et insérez le fourreau dans le trou (Fig. 66).

5. Lorsque les directions ② (à droite) ou ⑤ (sortie à gauche) sont utilisées, percez avec une pente légèrement plus importante (10 mm au moins) pour laisser libre l'écoulement d'eau.

Fig. 65

Support mural Repères de centrage Repères de centrage Trou Ø 65 mm Trou Ø 65 mm

Fig. 66

Fixez avec du ruban adhésif Bouchon Fourreau (Intérieur) 5 à 10 mm plus bas Mur (Extérieur)

ATTENTION

• Veillez à toujours bien centrer le trou. Un alignement incorrect peut entraîner des fuites.
• En l'absence de gaine, le câble qui relie l'unité extérieure à l'unité intérieure risque d'être endommagé au contact d'une pièce métallique.

3.3. Mise en place du support mural

1. Enlevez le support mural de l'unité intérieure en dévissant les vis comme indiqué sur la figure suivante.

Fig. 67

1. Avant de fixer le support mural sur le mur, mettez-le de niveau en enfonçant le crochet au centre du support mural dans le mur avec le manche d'un tournevis en assurant sa mise à niveau avec un niveau à bulle ou un fil à plomb.

2. Pour fixer le support mural, utilisez au moins 5 vis et chevilles à travers les trous en périphérie du support mural.

3. Sur un mur en béton, placez dans le mur des boulons d'ancrage correspondants aux trous du support mural.

Fig. 68

- Attention, si le support mural est mal positionné, de l'eau risque de s'écouler le long du mur et sur le sol.

4. MISE EN PLACE DES LIAISONS FRIGORIFIQUES ET DU TUYAU D'ÉVACUATION

Pour visualiser les différentes sorties, veuillez-vous reporter au paragraphe 3.1 Choix de la sortie pour le raccordement (Fig. 64).

⚠️ AVERTISSEMENT

• Veillez à mettre en place l'écoulement des condensats selon les instructions décrites ci-après.
• Procédez à cette installation dans un environnement le moins humide possible afin d'éviter la formation de condensation nuisible au bon fonctionnement des liaisons frigorifiques.

ATTENTION

• N'enlevez l'écrou "Flare" sur l'unité intérieure qu'immédiatement avant le raccordement.
• Les liaisons seront mises en forme exclusivement à la cintreuse ou au ressort de cintrage afin d'éviter tout risque d'écrasement ou de rupture.
• Ne cintrez jamais plus de 3 fois les liaisons au même endroit sous peine de voir apparaître des amorces de rupture (écrouissage du métal).
• Insérez le tuyau d'évacuation et le bouchon des condensats fermement. Le tuyau d'évacuation doit être dirigé vers le bas pour éviter les fuites d'eau.
• Lors de l'insertion, assurez-vous de ne pas introduire de la matière. Si des particules ou résidus sont introduits, cela pourrait causer des détériorations et une fuite d'eau.
• Après avoir enlevé le tuyau d'évacuation, n'oubliez pas de remonter le bouchon d'évacuation.
• Assurez-vous de fixer le tuyau d'évacuation des condensats en dessous des liaisons frigorifiques avec un adhésif.
• Lors de l'installation du tuyau d'évacuation à l'extérieur, protégez-le contre le gel. Un tuyau d'évacuation bloqué par de l'eau gelée peut entraîner une fuite d'eau pour l'unité intérieure.

4.1. Mise en place du tuyau d'évacuation des condensats et des liaisons frigorifiques

Pour les sorties : arrière ① et ⑥, à droite ②, inférieure ③ et ④.

• Installez la tuyauterie de l'unité intérieure dans la direction du trou réalisé dans le mur et assemblez le tuyau d'évacuation et les liaisons au moyen de ruban adhésif vinyle. (Fig. 69).
• Le tuyau d'évacuation doit être monté en dessous des liaisons frigorifiques.
• Enveloppez les tuyaux de l'unité intérieure visibles de l'extérieur de ruban adhésif ou faites-les cheminer dans une goulotte.

Fig. 69

Sortie droite Fixez avec de l'adhésif Liaisons frigorifiques Sortie arrière Tuyau d'évacuation des condensats Sortie inférieure

Fig. 70

Ruban adhésif trop serré

ATTENTION

Ne serrez pas trop l'isolant avec le ruban adhésif. Cela empêcherait son efficacité et risque de produire de la condensation sur le manchon.

Pour les sorties : arrière gauche ⑥, à gauche ⑤.

- Permutez le bouchon et le tuyau d'évacuation des condensats : enlevez le bouchon en tirant sur son téton à l'aide de pinces et montez le tuyau d'évacuation sur la sortie gauche. (Fig. 71).

4.2. Mise en place du bouchon et du tuyau d'évacuation des condensats

Pour sortie arrière droite ①, sortie droite ② et sorties inférieures ③ et ④.

Laissez le tuyau de sortie des condensats et le bouchon en place tel quel.

Pour sortie arrière gauche ⑥, sortie gauche ⑤.

Après les avoir enlevés, inversez le tuyau d'évacuation des condensats et le bouchon en les enfonçant à fond jusqu'à ce qu'ils butent contre l'orifice du bac (Fig. 71).

Fig. 71

Pour une sortie gauche, découpez une ouverture avec un outil adéquat. Bouchon d'évacuation Retirez le bouchon en tirant sur l'extrémité avec des pinces. Tuyau d'évacuation des condensats

Méthode d'installation du bouchon du tuyau d'évacuation des condensats

- Utilisez une clé Allen hexagonale (coté de 4 mm) pour insérer le bouchon jusqu'à ce qu'il soit en contact avec le robinet de purge (Fig. 72).

Fig. 72

Pas d'espace Pas d'espace Clé Allen Bouchon Isolant Robinet de purge

Pour retirer le tuyau d'évacuation des condensats, enlevez la vis de maintien (Fig. 73).

Pour réintroduire le tuyau d'évacuation des condensats, insérez le tuyau sur la sortie et revissez le support (Fig. 74).

Après avoir déposé le tuyau d'évacuation des condensats, n'oubliez pas de le remplacer par le bouchon correspondant sur la sortie droite.

Fig. 73

Vis Tuyau d'évacuation des condensats Fixation

Fig. 74

Emplacement de la vis Fixation Vis Robinet de purge Tuyau d'évacuation des condensats

4.3. Mise en place de l'unité intérieure

Les travaux de plomberie peuvent être facilités en traçant, cintrant, et en fixant temporairement la conduite de raccordement, le tuyau d'évacuation et le câble de connexion comme illustré sur la Fig. 75, à l'avance. (Sortie par la gauche).

Fig. 75

Liaison frigorifique Liquide (∅6.35 mm) Cintrage R70 mm Alignez les repères. Liaison frigorifique gaz (∅9.52 ou 12.7 mm)

• Après avoir fait passer les liaisons de l'unité intérieure et le tuyau d'évacuation dans l'orifice pratiqué dans le mur, accrochez l'unité intérieure sur les crochets situés en haut du support mural.
• Insérez une pièce d'écartement en carton entre l'unité intérieure et le support mural, et éloignez ainsi le bas du climatiseur du mur pour la suite des travaux si nécessaire. (Fig. 76).

Fig. 76

Unité intérieure (Cale) Support mural

- Insérez les deux crochets du bas dans les trous de fixation correspondants et abaissez celui-ci en le repoussant contre le mur. (Fig. 77).

Fig. 77

Unité intérieure Crochets supérieurs Support mural Crochets inférieurs

Vérifiez que :

• Les crochets du haut et du bas sont fermement engagés et que l'unité ne bouge ni d'avant en arrière, ni de gauche à droite.
• L'unité intérieure est positionnée avec précision dans le sens horizontal et vertical.
• Le tuyau d'évacuation se trouve en dessous des liaisons frigorifiques dans la gaine qui traverse le mur.

5. CÂBLAGE ÉLECTRIQUE

5.1. Schéma de câblage

⚠ AVERTISSEMENT

• Chaque câble doit être connecté fermement.
• Les câbles ne devront pas toucher les liaisons frigorifiques.
• Des câbles mal connectés au bornier peuvent être à l'origine d'une surtension ou de dysfonctionnements.
• Les câbles connectés doivent correspondre aux numéros des borniers.

Fig. 78
5.2. Câblage de l'interconnexion sur l'unité intérieure

1. Retirez le cache bornier (enlevez une vis).
2. Retirez le serre câble (enlevez une vis).

Fig. 79

Serre-câble Vis Cache bornier Vis

1. Préparez les câbles comme indiqué (Fig. 80).
2. Connectez fermement les câbles dans le bornier.

Fig. 80

Câble d'interconnexion 60 mm 40 mm

1. Fixez le câble avec le serre-câble et remettre le cache bornier en place.

Fig. 81

Serre-câble Vis Câche bornier Vis

6. FINITIONS

Après avoir fini la vérification des fuites sur le circuit frigorifique, installez l'isolant. Isolez le tuyau d'évacuation des condensats pour éviter qu'il ne gèle.

1. Isolez entre les liaisons.

Isolez les liaisons d'aspiration et de refoulement séparément.

Sorties arrière droite ①, droite ② et inférieure ③ et ④.

- Pour les sorties arrière droite ①, droite ② et inférieure ③ et ④, enveloppez les liaisons avec de l'isolant. Fixez le tout avec du ruban adhésif.

Sorties arrière gauche ⑥, gauche ⑤.

• Enveloppez les liaisons frigorifiques et les liaisons côté unité intérieure avec de la bande de finition.
• Attachez le câble d'alimentation, le câble d'interconnexion et le câble de la télécommande aux liaisons avec du ruban adhésif.
• Enveloppez les câbles, les liaisons et le tuyau d'évacuation des condensats avec de la bande de finition.

Fig. 82

Faire se chevaucher les isolants Liaison Fixer les liaisons ensemble sans espace Ruban adhésif Liaison unité intérieure

Fig. 83

Liaison Tuyau d'évacuation des condensats Enveloppez avec le ruban adhésif Ruban adhésif

Fig. 84

L'isolant A est utilisé quand le diamètre de la liaison gaz est de ∅12.70 mm.

Accolez les isolants l'un contre l'autre et enveloppez ceux-ci avec l'isolant A afin qu'il n'y ait aucun espace.

Fig. 85 - Sortie gauche ⑤ et arrière gauche ④

Sortie gauche Câble d'interconnexion Liaisons Tuyau d'évacuation

Pour une sortie à l'arrière gauche Passage dans le mur Câble d'interconnexion Liaisons Tuyau d'évacuation

1. Attachez le câble d'interconnexion le long des liaisons avec du ruban adhésif.
2. Attachez les liaisons sur le mur extérieur avec des colliers (non fournis, Fig. 86).
3. Remplissez le fourreau (non fourni dans le mur) avec du mastic (non fourni) pour éviter que l'eau et le vent n'y pénètrent (Fig. 86).
4. Attachez le tuyau d'évacuation des condensats au mur extérieur etc..
5. Effectuez les vérifications suivantes (Fig. 87).

Fig. 86

Collier Liaison Fourreau à l'extérieur Mastic Extérieure

Fig. 87

OUI Tuyau d'évacuation des condensats Collier NON Remonté NON En vague NON Arrivée dans l'eau

7. DEMONTAGE ET REMONTAGE DE LA FAÇADE ET DE LA GRILLE D'ENTRÉE D'AIR DE L'UNITÉ INTÉRIEURE

7.1. Démontage et remontage de la grille d'entrée d'air

Démontage :

1. Ouvrez la grille d'entrée d'air.
2. Appuyez doucement sur les supports de montage gauche et droite de la grille d'entrée vers l'extérieur (a) (Fig. 88).
3. Enlever la grille d'entrée en tirant en direction de la flèche (b).

Fig. 88

a b

Remontage :

1. Maintenez la grille d'entrée d'air à l'horizontale et poussez les supports de la grille dans les encoches de fixation (c) sur la partie supérieure de la façade (2 emplacements à gauche et à droite) (Fig. 89).

2. Verrouillez chaque support de grille en les enclenchant dans les encoches prévues.

Fig. 89

1. Appuyez sur les 4 emplacements pour fermer complètement le grille de d'entrée d'air (Fig. 90).

Fig. 90

7.2. Démontage et remontage du panneau de façade

Démontage :

1. Démontez la grille d'entrée d'air comme indiqué précédemment.
2. Retirez le cache bornier (retirez 1 vis) (Fig. 91).
3. Retirez les caches vis.
4. Retirez les 6 vis.
5. Démontez complètement le panneau en tirant vers l'avant la partie supérieure (Fig. 92).

Fig. 91

Vis (cache bornier) Câche bornier Vis (6 emplacements)

4 vis (Ne pas enlever)

Fig. 92

Façade

Remontage :

1. Tout d'abord, présentez la partie inférieure du panneau de façade en positionnant les crochets de maintien en face de leurs encoches (Fig. 93).
2. Fixez ensuite le panneau en poussant celui-ci afin d'enclencher les 3 crochets supérieurs.
3. Serrez les 6 vis.
4. Utilisez la vis de fixation pour maintenir le cache bornier.
5. Remontez les 3 caches vis.
6. Remontez la grille d'entrée d'air.

Fig. 93

Trous supérieurs (3 positions) Crochets supérieurs (3 positions) Unité intérieure Crochets centraux (2 positions) Panneau avant Ergots (2)

ATTENTION

• Installez fermement la grille d'entrée d'air et le panneau de façade afin d'éviter qu'ils ne se détachent et risquent de provoquer des incidents et blessures.
• Pour cela, vérifiez soigneusement que les crochets de fixation soient bien enclenchés.

8. INSTALLATION DES KITS OPTIONNELS

Ce climatiseur peut être connecté soit à une télécommande filaire (UTY-RVNYM), soit à une télécommande filaire simplifiée (UTY-RSNYM), soit à un appareil externe à l'aide du kit platine interface (UTY-XCBXZ2-2), et du contact entrée et sortie (voir les accessoires en 1.2. Option, page 42).

1.2. Accessoires pour le montage de la façade

Désignation	Forme		Qté	Usage
Capot du connecteur			1	Pour cacher le connecteur.
Equerres en L			2	Pour monter les câbles de suspension sur la grille de reprise.
Câble de suspension			2	Pour suspendre la grille de reprise.
Vis avec petit pas de vis (M4 x 10 mm)			2	Pour accrocher les câbles de suspension.
Vis avec grand pas de vis (M4 x 10 mm)			4	Pour fixer les équerres en L et les câbles de suspen-sion.
Vis avec petit pas de vis (M5 x 12 mm)			4	Pour fixer la façade.
Vis avec grand pas de vis (M4 x 12 mm)			1	Pour monter le capot du connecteur.

1.3. Autres accessoires

Désignation	Forme	Usage
Télécommande filaireUTY-RVNYMCode 875 019		Cette télécommande vous permet d’effectuer une programmation hebdomadaire et d’afficher les fonctions dans la langue de votre choix parmi 9 langues différentes (reportez-vous à la notice d’installation NI 923 095). Prévoir une télécommande par unité intérieure.
Télécommande filaire simplifiéeUTY-RSNYMCode 809 459		La télécommande filaire simplifiée est d’une grande facilité d’utilisation et permet d’accéder aux fonctions basiques du climatiseur (mode de fonctionnement, température de consigne...) (Reportez-vous à la notice d’installation NI 923 083). Prévoir une télécommande par unité intérieure.
Obturateur avec isolant UTR-YDZBCode 898 264		Pour condamner une voie de soufflage
Kit air neufUTZ-VXAACode 809 372		Plenum qui permet d’insuffler à travers la façade de la cassette des débits d’air neuf.
Contact entrée(CN 102)Code 809 623		Pour commande externe sur la carte électronique de l’unité intérieure (* A commander au SAV : 04 72 10 27 50).
Contact sortie(CN 103)Code 894 053*

9. CHOIX DE L'EMPLACEMENT DES UNITÉS

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

ATTENTION

• N'installez jamais ces appareils à un endroit où des fuites de gaz ou de combustibles gazeux pourraient advenir (ces appareils ne sont pas antidéflagrants).
• N'installez pas ces appareils près de sources de chaleur.
• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.
• N'installez pas ces appareils près de bords de mers, où la forte concentration de sel peut détériorer les parties métalliques provoquant des chutes de pièces ou des fuites d'eau provenant des unités.
• N'installez pas ces appareils près d'une pièce contenant de l'huile minérale et sujette aux projections d'huile ou de vapeur (une cuisine par exemple). Cela pourrait détériorer les parties plastiques et provoquerait la chute de pièces ou des fuites d'eau provenant des unités.
• N'installez pas ces appareils dans un lieu de production de substances qui compromettent l'équipement, tel que le gaz sulfurique, le gaz de chlore, l'acide, ou l'alcali. Il fera corroder les tuyaux de cuivre et les joints causant la fuite de liquide réfrigérant.
• N'installez pas ces appareils dans une zone où on produit de l'ammoniaque et où des animaux peuvent uriner sur l'unité extérieure.
• Installez l'unité intérieure, l'unité extérieure, les câbles d'alimentation, les câbles d'interconnexion et les câbles de la télécommande au minimum à 1 m d'une télévision ou d'un récepteur radio. Cette précaution est destinée à éviter les interférences sur le signal de réception de la télévision ou du bruit sur le signal radio (Cependant, même à plus d'1 m les signaux peuvent être encore perturbé).
• Prenez toutes les précautions nécessaires pour que l'unité ne tombe pas.

⚠️ AVERTISSEMENT

• Assurez-vous que les murs ou plafonds pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure.
• L'unité extérieure ne doit pas être installée penchée de plus de 5^ .

Choix des directions de soufflage

Les directions de soufflage pourront être choisies parmi celles proposées ci-dessous.

Fig. 94

*Veillez laissez un espace suffisant pour l'accès lors de la maintenance.

Pour une installation avec 3 directions de soufflage, pensez à effectuer le paramétrage nécessaire sur la télécommande (voir le «5. Fonctions et paramètres à régler», page 101) et assurez-vous de bien utiliser un obturateur (vendu en accessoire).

Le paramétrage de la hauteur sous plafond « Haut » ne peut être utilisé avec une installation avec 3 directions de soufflage. Par conséquent, il ne sert à rien de modifier le paramétrage.

Installation de l'unité intérieure

1. Afin d'éviter tout risque de vibration ou de bruit parasite, utilisez pour votre installation un plafond ou une dalle de plancher de construction solide.
2. L'entrée et la sortie d'air ne doivent en aucun cas être obstruées. L'emplacement doit permettre une bonne répartition de l'air climatisé dans le local.
3. L'emplacement sera prévu de façon à permettre une maintenance aisée de l'appareil. Les figures ci-après donnent quelques cotes importantes à respecter qui permettront une installation facile et des interventions de dépannage sans problème.
4. Une pompe de relevage est intégrée dans la cassette. Si votre installation nécessite une hauteur de relevage trop importante (supérieure à 40 cm au niveau de la cassette), ATLANTIC Climatisation & Ventilation peut fournir une pompe de relevage adaptée.
5. L'espace disponible en faux plafond doit être suffisant : 262 mm au moins.

Fig. 95

Plafond solide 262 ou plus 1,800 ou plus 1,000 ou plus 1,000 ou plus Obstacle Sol Unité : mm

1. Ne pas installer l'appareil dans un lieu où les vibrations et le bruit seront amplifiés.

Il est possible d'installer les modèles AUYG 12, 14, et 18 à une hauteur de 3 m maximum. Pensez à effectuer le paramétrage nécessaire sur la télécommande (voir le «12. Câblage de l'interconnexion sur l'unité intérieure», page 56), en fonction de la hauteur d'installation.

10. INSTALLATION DE L'UNITÉ INTÉRIEURE

10.1. Positionnement pour l'ancrage des boulons

Fig. 96

530 mm (position des boulons) 75 mm 150~200 mm 250 250 Min.450 Espace de maintenance Min.450 mm 540 mm (position des boulons) 570 (unité intérieure) 580 - 660 (ouverture dans le faux plafond) 700 mm (façade)

Fig. 97

Passage du tuyau d'évacuation des condensats (Diamètre extérieur 26.1) 102 mm 40 mm 99 mm 114 mm 215 mm 30 mm 262 mm Boîtier de commande Plafond Liaison liquide Liaison gaz 30 mm 58 mm 123 mm

10.2. Fixation du corps de l'unité intérieure

1. Vissez l'écrou à épaulement large (écrou spécial A), puis l'écrou à épaulement étroit (écrou spécial B) sur les tiges filetées (Fig. 98).
2. Présentez le corps de l'unité intérieure de façon à ce que les tiges filetées passent dans les boutonnières de suspension, entre les écrous spéciaux (Fig. 98).
3. Ajustez les hauteurs au moyen des boulons B pour une parfaite mise à niveau du climatiseur.
4. Pour ce faire, utilisez un niveau à bulle ou un tuyau transparent rempli d'eau (Fig. 99).

Fig. 98

Ecrou spécial A Boutonnière Après la mise en place de l'unité, serrezles écrous 30 mm ou plus Ecrou spécial B Tige filetée 19 mm Plafond

Fig. 99

Tuyau transparent rempli d'eau

ATTENTION

- Veillez à ce que l'unité intérieure soit bien horizontale par rapport au plafond sur lequel elle est fixée.

11. INSTALLATION DU TUYAU D'ÉVACUATION DES CONDENSATS

11.1. Généralités

• Pour le collecteur prévoyez un écoulement avec une pente de 1/50 à 1/100 minimum, sans remontée, ni siphon.
• Utilisez un tube en PVC (VP25) de 32 mm de diamètre extérieure et raccordez-le avec du ruban adhésif pour assurer l'étanchéité.
• Si le tube est long, prévoyez des suspendes (Fig. 101).
• Pas de prise d'air !
• Isolez le tube dans la partie située à l'intérieur des locaux en l'entourant d'un manchon isolant pour éviter tout risque de condensation.
• Si une remontée du tuyau d'évacuation est nécessaire, faites-la à moins de 150 mm du départ de l'appareil et sans excéder 700 mm ou moins depuis le plafond avec une marge de 300 mm depuis le corps de l'appareil par rapport au faux plafond. Ne dépassez pas ces cotes, cela pourrait entraîner des fuites.
• Si la totalité de la tuyauterie est installée 100 mm plus bas que la sortie d'évacuation des condensats, utilisez du tube de 33 mm de diamètre extérieure ou plus avec une pente de 1/100 minimum.

Fig. 100

300 mm ou moins Pente 1/100 au-dessus Fixez le tuyau d'évacuation des condensats Collier de serrage VP25 (Diam. ext. 32 mm ou plus non fourni) 700 mm ou moins Horizontal ou surélevé

Fig. 101

1.5 à 2.0m Suspentes VP25 Pente de 1/100 à 1/50

Fig. 102

700mm ou moins Pente de 1/100 ou plus Dia. ext. 33 mm ou plus Interdictions

Fig. 103 - Les interdictions

Prise d'air Remontée Siphon

AVERTISSEMENT

• Ne pas brancher le tuyau d'évacuation des condensats sur le réseau des égouts, car il peut s'échapper du dioxyde de souffre dû à l'usure de l'échangeur.
• Isolez correctement les raccords pour éviter les fuites d'eau.
• Pour vérifier le bon fonctionnement de l'évacuation des condensats, après l'installation, utilisez des morceaux de tuyaux transparents aux sorties et à la l'extrémité du tuyau sortant du corps de l'unité intérieure.

ATTENTION

- Ne pas appliquer d'adhésif sur la sortie des condensats de l'unité intérieure. (utilisez le tuyau joint et le branchez au tuyau d'évacuation).

11.2. Installation

1. Fixez l'adaptateur (fourni dans les accessoires) à la sortie d'évacuation de l'unité (Fig. 104) et fixez le collier de serrage comme indiqué Fig. 105.
2. Utilisez de l'adhésif pour coller le tuyau rigide PVC ou un tuyau coudé. (Posez une bande adhésive de couleur à partir de la limite de la jauge pour assurer l'étanchéité) Fig. 106.
3. Vérifiez l'évacuation des condensats.
4. Posez l'isolant (fourni dans les accessoires) pour couvrir l'évacuation et les parties du corps de l'unité intérieure.

Fig. 104

Collier de serrage Serrez vers le haut (c) (a) (b) Tuyau PVC (non fourni) Fixez l'adaptateur (fourni) Fixez l'isolant

Entourez l'isolant autour du collier de serrage. Assurez-vous de bien aligner sur le haut.

Fig. 107 - Vue de dessus (c)

Assurez-vous de ne pas avoir d'espace

Fig. 105 - Vue de dessus (a)

Collier de serrage 5~10 mm 20 mm 20 mm Portion visible transparente

Fig. 108 - Vue en coupe (c)

Veillez à aligner en haut.

Note : Vérifiez l'évacuation des condensats

Versez environ 1 litre d'eau comme indiqué Fig. 109 ou depuis la sortie d'air au bac de condensation. Vérifiez d'éventuelles anomalies telles que des bruits anormaux et si la pompe de vidange fonctionne normalement.

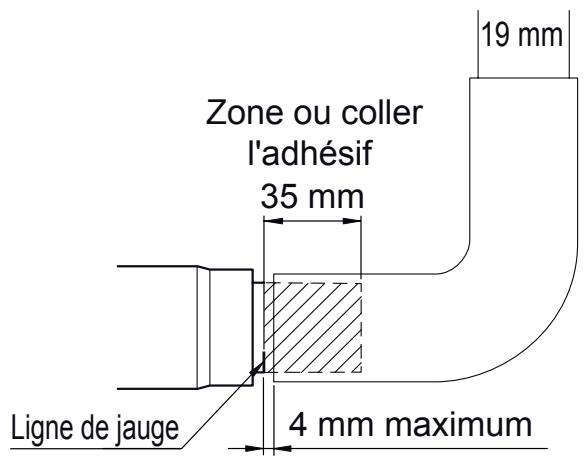

Fig. 106 - Vue de coté (b)

Zone ou coller l'adhésif 35 mm 19 mm Ligne de jauge 4 mm maximum

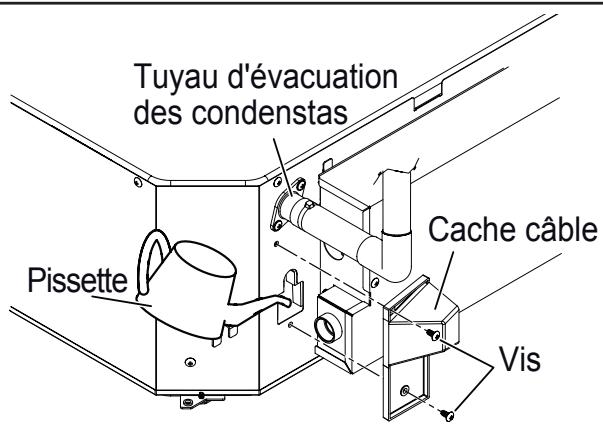

Fig. 109

Tuyau d'évacuation des condenstas Pissette Cache câble Vis

11.3. Isolation calorifique des raccords frigorifiques

Vérification de l'absence de fuite sur le circuit.

Une fois le circuit mis en pression comme décrit précédemment, vérifiez avec un détecteur de gaz halogéné agréé, les raccords de l'installation.

Installez le manchon isolant sur les raccords frigorifiques côté unité intérieure (gros et petit tubes).

Fig. 110

Manchon isolant Corps Assurez que la manchon isolant couvre tout le raccord ATTENTION Appliquez soigneusement le manchon contre le corps de l'appareil sans laisser d'espace Serrez très soigneusement le manchon Pas d'espace Manchon isolant

12. CÂBLAGE DE L'INTERCONNEXION SUR L'UNITÉ INTÉRIEURE

12.1. Schéma de câblage

⚠ AVERTISSEMENT

• Chaque câble doit être connecté fermement.

• Les câbles ne devront pas toucher les liaisons frigori-fiques

• Des câbles mal connectés au bornier peuvent être à l'origine d'une surtension ou de dysfonctionnements.

• Les câbles connectés doivent correspondre aux numé-ros des borniers.

Fig. 111

Unité intérieure Type 245 IEC57 (Taille de câble 1.5mm²) Unité extérieure ou boîtier de répartition Bornier ① ② ③ 230 V 230 V 230 V Ligne d'alimentation Ligne de commande Ligne de Terre Veuillez connecter sur le bornier spécifié ⊥ ⊗

Fig. 112

Ligne d'alimentation Ligne de commande

Fig. 113

1 2 3 Côte unité intérieure Rouge Blanc Noir

12.2. Câblage de l'interconnexion sur l'unité intérieure

1. Retirez le couvercle du boîtier électrique et installez les câbles d'interconnexion.

Fig. 114

Vis Couvercle du boîtier électrique

1. Après avoir installé les câbles, fixez-les avec des serre-câbles.

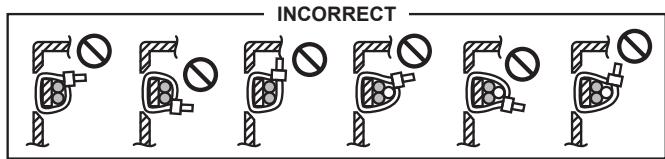

Fig. 115

Détail (a) Serre-câbles (accessoire) Serrez bien. Câble de transmission (a) Câble de télécommande filaire (en option) Passez le lien dans l'orifice et serrez bien Lien (accessoire) Coupez l'excédent Lien (accessoire) Coupez l'excédent Serre-câbles (accessoire) Serrez bien Câble de transmission Câble de télécommande filaire (en option) Passez le lien dans l'orifice et serrez bien

13. MONTAGE DE LA FAÇADE (UTG-UFYD-W)

13.1. Sélection des voies de soufflage (facultatif)

Il est possible d'obturer une seule voie de soufflage avec les obturateurs.

Pour éliminer la voie de soufflage inutilisée, prendre comme illustré dans la Fig. 116 le départ des tuyaux frigorifiques comme repère.

Voir Fig. 116 pour les configurations possibles.

Fig. 116

Exemple : 3 directions de soufflage Emboltez l'obturateur Obturateur COUPE AA Tuyau frigorifique

13.2. Retirez la grille de reprise

1. Retirer la grille de reprise d'air, en faisant coulisser les 2 loquets vers l'intérieur, comme indiqué dans la Fig. 117.

Fig. 117

loquets

1. Ouvrir ensuite la grille de reprise d'air et retirez-la.

Fig. 118

13.3. Mise en place de la façade sur le corps de l'appareil

1. Fixez la façade sur l'unité intérieure.

Fig. 119

Repère «ECOULEMENT» Repère «TUBE»

1. Alignez les repères sur la façade avec le tube d'écoulement et le tube de l'unité intérieure.

Fig. 120

Utilisez exclusivement les vis fournies pour la mise en place de la façade sur le corps de l'appareil.

Fig. 121

Unité intérieure Mastic 5 ~ 7 Façade Plafond

Il ne doit pas y avoir de vide entre le plafond et tout le contour de la façade

1. Réalisez le raccordement électrique comme indiqué dans la Fig. 122.

Fig. 122

Volet (BLANC) Affichage (BLANC) Volet (ROUGE) Côté unité intérieure

Rangez les câbles comme indiqués ci-dessous.

Fig. 123

Remettez en place le couvercle du boîtier électrique.

Fig. 124

Couvercle du boîtier électrique Vis

Pour remettre la grille d'entrée d'air, suivez la procédure dans l'ordre inverse. Il est possible d'installer la grille dans les 4 sens, selon le choix de l'utilisateur.

ATTENTION

• Ne modifiez pas la position des volets à la main. Mettez l'appareil sous tension pour manœuvrer les volets.
• Respectez le sens de montage de la façade.
• Ne laissez pas d'espace entre la grille de façade et le corps du climatiseur.
• La façade est pourvue d'un accessoire pour éviter d'ouvrir totalement la grille.
• Lisez la notice d'installation jointe à la façade, avant de l'installer.

13.4. Montage de la grille de reprise d'air

1. Montez des équerres en L

Montez les 2 équerres en L aux 2 positions indiquées à l'aide des vis à grand pas.

Fig. 125 - Grille de reprise

Grille de reprise

Fig. 126

Vis (grand pas) Equerre en L Couple de serrage : 0,8-1,2N.m

2. Mettez en position les 2 vis à petit pas sur les 2 équerres en L.

Fig. 127

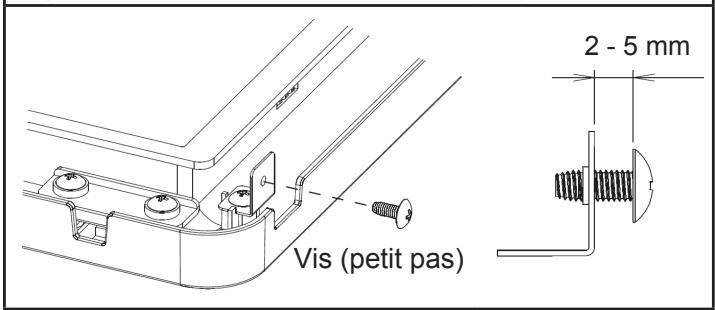

Fig. 128

Vis (petit pas) 2 - 5 mm

3. Attachez les câbles de suspension sur la façade. Attachez les câbles de suspension aux 2 positions indiquées sur la façade du côté de l'ouverture de la grille de reprise.

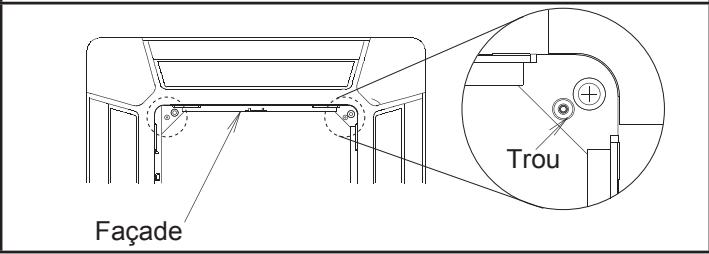

Fig. 129

Façade Trou

N.B. : Le grille de reprise peut être tournée et être installée dans les 4 sens pour s'adapter au préférence de l'utilisateur.

Fig. 130

Câbles de suspension Vis (grand pas)

4. Remontez la grille de reprise.

Fig. 131

Grille de reprise

AUYG 7 LVL*

AUYG 9 LVL*

AUYG 12 LVL* / AUYG 12 LVLBB*

AUYG 14 LVL** / AUYG 14 LVLBB**

AUYG 18 LVL** / AUYG 18 LVLBB**

* n'est pas compatible avec l'AOYG 14 LAC2.

** ne sont pas compatibles avec l'AOYG 14 et 18 LAC2.

1. ACCESSOIRES

1.1. Accessoires pour la pose de l'unité intérieure livrés avec l'appareil

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.
• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation	Forme	Qté	Usage
Manchon isolant (grand)		1	Isolation de la liaison frigorifique gaz
Manchon isolant (petit)		1	Isolation de la liaison frigorifique liquide
Ecrou à épaulement A (large)		4	Fixation de l’unité intérieure
Ecrou à épaulement B (petit)		4
Gabarit d’installation		1	Pour repérer la découpe au plafond de l’unité intérieure
Télécommande infrarouge		1	Commande de l’appareil
Pile		2	Pour l’alimentation de la télécommande infrarouge
Support de télécommande		1	Fixation de la télécommande
Vis autotaraudeuses (ø 3 X 12)		2	Montage du support de la télécommande infrarouge

5. Fermez la grille de reprise.

Fermez la grille de reprise et faire passer la boucle des câbles de suspension autour des têtes de vis placés au point 2. comme indiqué sur la Fig. 132.

Fig. 132

Suspendre

6. Finissez de visser les vis à petit pas pour maintenir les câbles de suspension.

Fig. 133

Serrer

7. Refermez complètement la grille de reprise.

Fig. 134

Crochets

1.2. Procédure de démontage de la grille de reprise d'air

Suivez le point 4 à 7 du paragraphe 6.4 en sens inverse.

Note :

• Pour changer l'orientation de la grille de reprise, vous devez suivre les indications du point 3 au point 4 du paragraphe 6.4, puis changer la position des câbles de suspension.
• Pour nettoyer le filtre, vous devez suivre les indications du point 4 du paragraphe 6.4.

2. INSTALLATION DES KITS OPTIONNELS

Ce climatiseur peut être connecté soit à une télécommande filaire (UTY-RVNYM), soit à une télécommande filaire simplifiée (UTY-RSNYM), à l'aide d'un connecteur fourni avec la télécommande, soit un kit air neuf ou encore à un appareil externe à l'aide de contact entrée et sortie (voir les accessoires en «1.3. Autres accessoires», page 51.

Type	N° du connecteur
Kit air neuf	CN6
Entrée externe (809 623)	CN102
Sortie externe (809 053)	CN103
Télécommande filaire ou filaire simplifiée	-

AGYG 9 LVC*

AGYG 12 LVC*

AGYG 14 LVC**

* n'est pas compatible avec l'AOYG 14 LAC2.

** ne sont pas compatibles avec l'AOYG 14 et 18 LAC2.

1. ACCESSOIRES

1.1. Accessoires pour la pose de l'unité intérieure livrés avec l'appareil

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.
• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation	Forme	Qté	Usage
Support métallique		1	Fixation de l’unité intérieure
Télécommande infrarouge		1	Commande de l’appareil
Pile		2	Pour l’alimentation de la télécommande infrarouge
Support de télécommande		1	Fixation du support de la télécommande
Isolant		1	Finition de l’installation de l’unité intérieure
Vis autotaraudeuse (petite)		2	Montage du support de la télécommande infrarouge
Vis autotaraudeuse (grande)		9	Installation du support métallique
Filtre à air		2	Filtrage de l’air

1.2. Autres accessoires

Désignation	Forme		Usage
Télécommande filaireUTY-RVNYMCode 875 019			Cette télécommande vous permet d’effectuer une programmation hebdomadaire et d’afficher les fonctions dans la langue de votre choix parmi 9 langues différentes (reportez-vous à la notice d’installation NI 923 095). Prévoir une télécommande par unité intérieure.
Télécommande filaire simplifiéeUTY-RSNYMCode 809 459			La télécommande filaire simplifiée est d’une grande facilité d’utilisation et permet d’accéder aux fonctions basiques du climatiseur (mode de fonctionnement, température de consigne...) (Reportez-vous à la notice d’installation NI 923 083). Prévoir une télécommande par unité intérieure.
Contact entrée(CN 14)Code 809 623			Pour commande externe sur la carte électronique de l’unité intérieure* A commander au SAV - tél : [phone].
Contact sortie(CN 20)Code 894 053*

2. CHOIX DE L'EMPLACEMENT DES UNITÉS

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

ATTENTION

• N'installez jamais ces appareils à un endroit où des fuites de gaz ou de combustibles gazeux pourraient advenir (ces appareils ne sont pas antidéflagrants).
• N'installez pas ces appareils près de sources de chaleur.
• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.
• N'installez pas ces appareils près de bords de mers, où la forte concentration de sel peut détériorer les parties métalliques provoquant des chutes de pièces ou des fuites d'eau provenant des unités.
• N'installez pas ces appareils près d'une pièce contenant de l'huile minérale et sujette aux projections d'huile ou de vapeur (une cuisine par exemple). Cela pourrait détériorer les parties plastiques et provoquerait la chute de pièces ou des fuites d'eau provenant des unités.
• N'installez pas ces appareils dans un lieu de production de substances qui compromettent l'équipement, tel que le gaz sulfurique, le gaz de chlore, l'acide, ou l'alcali. Il fera corroder les tuyaux de cuivre et les joints causant la fuite de liquide réfrigérant.
• N'installez pas ces appareils dans une zone où on produit de l'ammoniaque et où des animaux peuvent uriner sur l'unité extérieure.
• Installez l'unité intérieure, l'unité extérieure, les câbles d'alimentation, les câbles d'interconnexion et les câbles de la télécommande au minimum à 1 m d'une télévision ou d'un récepteur radio. Cette précaution est destinée à éviter les interférences sur le signal de réception de la télévision ou du bruit sur le signal radio (Cependant, même à plus d'1 m les signaux peuvent être encore perturbé).
• Prennez toutes les précautions nécessaires pour que l'unité ne tombe pas.

⚠️ AVERTISSEMENT

- Assurez-vous que les murs ou plafonds pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure.

- L'unité extérieure ne doit pas être installée penchée de plus de 5^ .

Accessoires non fournis

• Câble pour l'interconnexion électrique (4 conducteurs).
• Liaison cuivre recuit de type frigorifique dans les longueurs et diamètres adéquats.
• Ruban adhésif pour le maintien des liaisons.
• Bande toilée pour l'assemblage des tuyauteries.
• Bouchon pour obturer le passage mural du tuyau d'évacuation.
  • Colliers Rilsan et serre-câbles.
• Tuyau d'évacuation des condensats.
• Vis autotaraudeuses et vis à bois.

• Mastic pour obturer l'espace entre les liaisons et les gaines d'isolation.

• Afin d'éviter tout risque de vibration ou de bruit parasite, utilisez pour une installation un mur de construction solide.

• L'entrée et la sortie d'air ne doivent en aucun cas être obstruées. L'emplacement doit permettre une bonne répartition de l'air climatisé dans le local.
• L'emplacement sera prévu de façon à permettre une maintenance aisée de l'appareil. Les figures ci-après donnent quelques cotes importantes à respecter qui permettront une installation facile et des interventions de dépannage sans problème.
• De même, vérifiez qu'il sera aisé de changer le filtre de l'unité.
• Evitez d'installer l'appareil dans un endroit exposé aux rayons directs du soleil.
• Installez l'appareil dans un emplacement où il sera aisé d'installer un tuyau d'évacuation des condensats.

Fig. 135

10 cm ou plus 8 cm ou plus 5 cm ou plus 15 cm ou moins par rapport au sol (Bouchon du mur) Support de télécommande Télécommande Vis autotaraudeuse (petite) Câble de connexion Conforme au Type 245 IEC57 Unité extérieure

3. INSTALLATION DE L'UNITÉ INTÉRIEURE

Le raccordement des liaisons frigorifiques peut s'effectuer dans les 6 directions indiquées dans la Fig. 136.

Quand le raccordement des lignes frigorifiques est connecté dans les directions ② et ⑤, coupez sur le côté du panneau avant, le sillon prévu pour les conduites, à l'aide d'une scie à métaux.

Quand le raccordement des liaisons frigorifiques est connecté dans la direction ③ et ⑥, pratiquez une encoche dans la partie mince du panneau avant, à l'avant et vers le bas.

Fig. 136

(Vue arrière) ② Sortie droite ③ Sortie inférieure droite ① Sortie arrière droite ⑤ Sortie gauche ④ sortie arrière gauche ⑥ Sortie inférieure gauche

1. Installez le support mural de sorte qu'il soit correctement positionné horizontalement et verticalement afin d'éviter l'écoulement des condensats au sol.
2. Installez le support mural de sorte qu'il soit assez solide pour résister au poids d'un adulte.
3. Accrochez le support mural à l'aide de 5 vis ou plus par les trous indiqués dans la figure suivante.
4. Assurez-vous qu'une fois fixé le support ne bouge pas.

Fig. 137

Méthode de positionnement Fil à plomb

ATTENTION

- Installez le support mural horizontalement et perpendiculairement.

3.2. Comment préparez le passage des liaisons

1. Percez un trou de 65 mm de diamètre dans le mur, à l'emplacement précisé sur la figure suivante.
2. Veillez à toujours bien centrer le trou. Un alignement incorrect peut entraîner des fuites.
3. Coupez une section de gaine à sceller correspondant à l'épaisseur du mur, obturez-la avec un bouchon, fixez le bouchon à l'aide de ruban adhésif et insérez le tuyau dans le trou.
4. Pour un raccordement à gauche et à droite, percez le trou un peu plus bas, de manière à ce que les condensats puissent s'écouler librement.

Fig. 138 - Raccordement à droite ou arrière gauche

Unité : mm 550 59 φ65 48 59 φ65 Vue de face

Fig. 139 - Raccordement à droite ou inférieure gauche

Unité : mm 18 56 54 56 54 18

Fig. 140

Fixez le bouchon avec du ruban adhésif Fourreau MUR 5 à 10 mm plus bas

⚠ AVERTISSEMENT

- En l'absence de gaine, le câble qui relie l'unité extérieure aux unités intérieures risque d'être endommagé au contact d'une pièce métallique.

3.3. Passage du tuyau d'évacuation des condensats

L'unité intérieure est fabriquée avec le tuyau d'évacuation des condensats connecté à gauche et le bouchon appliqué à droite.

1. Enlevez les deux panneaux latéraux.
2. Enlevez la vis et le collier de l'embout.
3. Retirez le bouchon.
4. Connectez le tuyau d'évacuation des condensats à droite, replacez les vis et permutez le bouchon à gauche.

Fig. 141

Tuyau d'évacuation des condensats Bouchon

Fig. 142

Embout Tuyau d'évacuation des condensats Collier Vis Embout Bouchon Tuyau d'évacuation des condensats Bouchon Vis Collier

Méthode d'installation du bouchon :

Utilisez une clé Allen (4 mm) pour insérer le bouchon comme indiqué sur la figure suivante.

Fig. 143

Pas d'espace Clé Allen Paroi Bouchon

ATTENTION

• Pour aligner le tuyau d'évacuation des condensats et le bouchon, s'assurer de bien les insérer verticalement. Une inclinaison pourrait provoquer des fuites.
• Lors de l'insertion, s'assurer de n'attacher aucun autre matériau. Cela pourrait provoquer des détériorations ou des fuites.
• Après avoir enlevé le tuyau d'évacuation des condensats, s'assurer de ne pas oublier de remettre en place le bouchon.
• S'assurer de bien fixer le tuyau d'évacuation des condensats avec l'isolant sur la partie basse du raccordement.
• Lors de l'installation, assurez-vous de prendre les précautions nécessaires afin d'empêcher l'eau des condensats de geler à de basse température. Un tuyau d'évacuation bloqué par de l'eau gelée peut entraîner une fuite d'eau pour l'unité intérieure.

3.4. Installation de l'unité intérieure

La fixation sur le mur, se fait à l'aide des crochets de l'unité intérieure sur ceux du support mural.

⚠ AVERTISSEMENT

• Fixez l'unité intérieure à l'aide de 4 vis.
• Installez l'unité intérieure à un endroit solide pouvant résister au poids d'un adulte.
• Dans les deux cas, une mauvaise installation, pourrait engendrer le basculement ou la chute de l'appareil.

Fig. 144

423 124 703 438 124

Fig. 145

Crochets de l'unité intérieure (2 emplacements) Support mural

3.5. Encastrer l'unité intérieure

• Lors de l'installation, utilisez un support avec des barres supérieures et inférieures horizontales étroites de sorte que le flux d'air des sorties d'air supérieure et inférieure n'entre pas en contact avec les barres.

• Si les barres horizontales bloquent la sortie d'air inférieure, utilisez une cale, pour ajuster la taille de l'unité intérieure.

• Si la sortie d'air supérieure ou inférieure est bloquée, le climatiseur ne pourra pas refroidir ou chauffer la pièce correctement.

• Ne bloquez pas le récepteur infrarouge avec le support. Sinon, celui-ci interférera avec le signal de la télécommande et réduira de manière significative la distance des signaux pouvant être reçus.
• Utilisez un support avec des barres verticales, que si l'espace ouvert représente au moins 75%. Si le support a des barres horizontales ou un espace ouvert inférieur à 75%, la performance peut être réduite.
• Quand l'unité intérieure est encastrée dans un mur, le temps pour que la température ambiante atteigne la température de consigne est plus long que pour une installation normale.

Fig. 146

8 cm ou plus Sortie d'air supérieure 8 cm ou plus Sortie d'air inférieure

Fig. 147

Espace d'encastrement 10 cm ou plus Unité intérieure 2 à 3 cm

ATTENTION

- Il est absolument nécessaire de régler la fonction n° 23 sur la valeur 2 pour les installations encastrées (voir § «5. Fonctions et paramètres à régler», page 101).

3.6. Retrait et installation des panneaux droit et gauche

1. Retrait de la grille d'entrée d'air :

2. Ouvrez la grille d'entrée d'air.

3. Retirez les attaches.
4. Décrochez la grille d'entrée d'air.

Fig. 148

Attache Grille d'entrée d'air Panneau gauche Panneau avant Attache Panneau droit

Fig. 149

Crochets de montage Panneau avant Grille d'entree d'air

1. Installation de la grille d'entrée d'air :

2. Mettez en place les crochets de la grille d'entrée d'air sur le panneau avant.

3. Soulevez la grille de prise vers le haut.
4. Raccrochez les attaches.

5. Fermez la grille.

6. Retrait des panneaux droit et gauche :

7. Retirez la grille d'entrée d'air (se reporter au 1.).

8. Retirez les 4 vis.
9. Placez les doigts sur l'indication [◀] signalée sur la figure suivante, tirez à l'avant, et décrochez le panneau.

Fig. 150

1. Installation des panneaux droit et gauche :

2. Replacez les crochets et repositionnez les panneaux.

3. Replacez les 4 vis.
4. Replacez la grille d'entrée d'air.

3.7. Câblage de l'interconnexion sur l'unité intérieure

3.7.1. Schéma de câblage

AVERTISSEMENT

• Chaque câble doit être connecté fermement.
• Les câbles ne devront pas toucher les liaisons frigorifiques.
• Des câbles mal connectés au bornier peuvent être à l'origine d'une surtension ou de dysfonctionnements.
• Les câbles connectés doivent correspondre aux numéros des borniers.

Fig. 153

Unité intérieure Type 245 IEC57 (Taille de câble 1.5mm²) Unité extérieure ou boîtier de répartition Bonnier ① ② ③ 230 V 230 V 230 V Ligne d'alimentation Ligne de commande Ligne de Terre Veuillez connecter sur le bornier spécifié ⊥ ⊗

3.7.2. Câblage de l'interconnexion sur l'unité intérieure

1. Dévissez la vis et retirez le couvercle du boîtier électrique.
2. Retirez le serre-câble.

Fig. 154

Vis Couvercle du boîtier Serre-câble

1. Dénudez les câbles et recourbez-les comme indiqué sur la figure suivante.

Fig. 155

40 mm 20 mm

1. Insérez les câbles d'interconnexion dans les borniers et serrez fermement les vis.

Fig. 156

Bornier unité intérieure Vis fil de Terre 1 2 3 4 Câbles d'interconnexion Bornier unité extérieure 1 2 3 L N Vis fil de Terre Alimentation

1. Attachez le câble d'interconnexion avec le serre-câble.

Fig. 157

Serre-câble Câble d'interconnexion

4. FINITIONS

4.1. Isolation des liaisons frigorifiques

1. Entourez les liaisons frigorifiques avec de l'isolant.
2. Positionnez et vissez un collier pour maintenir ces dernières en place.

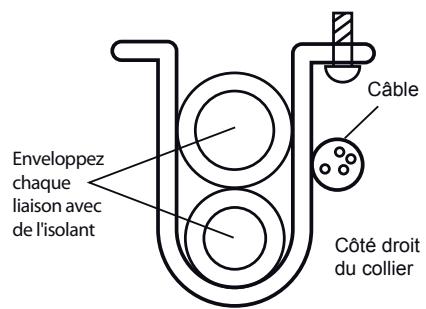

Fig. 158

Collier Vis Isolant

Enveloppez chaque liaison avec de l'isolant Câble Côté droit du collier

Fig. 159 - Raccordement gauche

Câble de connexion Liaison Tuyau d'évacuation des condensats

Fig. 160 - Raccordement à l'arrière gauche

Conduit de raccordement mural Câble d'interconnexion Liaisons frigorifiques Tuyau d'évacuation des condensats

4.2. Evacuation des condensats

1. Remplissez l'espace entre l'orifice externe du trou qui traverse le mur et le tube avec du mastic d'étanchéité afin d'éviter l'entrée d'eau de pluie et du vent.
2. Attachez le tuyau d'évacuation des condensats au mur extérieur.

Fig. 161

OUI Tuyau d'évacuation des condensats NON Tuyau d'évacuation des condensats surélevé NON Accumulation d'eau dans le tuyau Air NON Tuyau d'évacuation des condensats plongé dans l'eau NON 50 mm ou moins au-dessus du sol NON Tuyau d'évacuation des condensats surélevé

5. INSTALLATION DES KITS OPTIONNELS

Ce climatiseur peut être connecté soit à une télécommande filaire UTY-RVNYM ou une télécommande filaire simplifiée UTY-RSNYM à l'aide d'un connecteur fourni avec la télécommande soit à un appareil externe à l'aide de contact entrée et sortie (voir «1.2. Autres accessoires», page 63).

5.1. Avant l'installation de la télécommande filaire

- Lorsque vous utilisez la télécommande filaire, plusieurs fonctions ne pourront être utilisées sur ce climatiseur.

ATTENTION

• Avant l'installation, assurez-vous d'avoir coupé l'alimentation.
• Ne pas toucher l'échangeur.
• Pendant l'installation et le démontage, assurez-vous de ne pas accrocher les fils ou de les tirer trop fort ou il peut en résulter des dommages au climatiseur.

ATTENTION

• Évitez les rayons directs du soleil.
• Choisissez un endroit qui ne sera pas soumis à la chaleur d'un four, etc.
• Après avoir installé la télécommande, vérifiez que le climatiseur reçoit bien le signal.

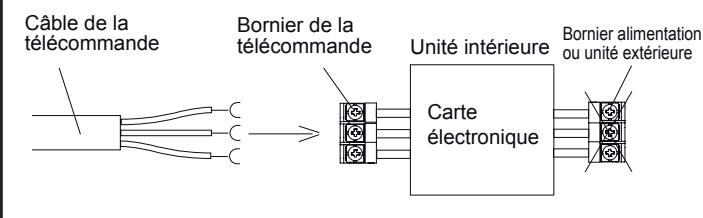

• Ne reliez pas la télécommande filaire au bornier d'alimentation.
• Lorsque vous reliez la télécommande filaire à l'unité intérieure, utilisez le connecteur prévu à cet effet fourni avec la télécommande filaire.
• La longueur maximum de câble pour la télécommande filaire est de 10m. Assurez-vous d'isoler la connexion lorsque vous allongez le câble.

5.2. Modification du câble de la télécommande filaire

1. Utilisez un outil adéquat pour couper l'extrémité du câble de la télécommande filaire et enlevez l'isolation.
2. Connectez le câble et le connecteur fourni.

Fig. 162

Connecteur (fourni) 20 mm Câble de la télécommande filaire Blanc Rouge Blanc Rouge Noir Isolez Noir

Important : Assurez-vous d'isoler la connexion entre les deux.

5.3. Modification du contact entrée/sortie externe

1. Dénudez les fils reliés au connecteur du contact externe et le câble non fourni. Utilisez un raccord isolé serti pour relier le câble et les fils du contact.
2. Branchez les fils du contact et le câble.

Fig. 163 - Exemple contact sortie (CN20)

Contact sortie externe en option Raccord isolé Câble (non fourni)

Important : Veillez à souder les câbles et à isoler la connexion entre les fils.

5.4. Démontage du couvercle du boîtier électrique

1. Référez-vous au §3.6 Retrait et installation des panneaux droit et gauche pour retirez le panneau gauche.
2. Enlevez la couvercle du boîtier électrique puis la protection intérieure.

Fig. 164

Carte électronique Protection intérieure Couvercle du boîtier électrique

5.5. Connexion des câbles sur la carte électronique

1. Connectez le câble sur la carte électronique et placez le câble dans les crochets.

Fig. 165

CN 6 CN 20 (SORTIE) CN 14 (ENTREE) Carte électronique

Type	N° du connecteur
Télécommande filaire ou filaire simplifiée	CN6
Entrée externe (809 623)	CN14
Sortie externe (894 053)	CN20

1. Replacez le couvercle du boîtier électrique.
2. Fixez le câble de la télécommande filaire à l'aide d'un serre-câble et d'une vis. (Fourni avec la télécommande filaire)
3. Fixez les câbles des contacts entrée/sortie externes.

Fig. 166

Fil de Terre Connectez le câble de la télécommande filaire Vis Crochet Serre-câble Vis

Fig. 167

Collier Vis Serre-câble

1. Installez le couvercle. Pour cela reportez-vous au § 5.5 Démontage du couvercle du boîtier électrique et faire la manipulation en sens inverse.
2. Puis installez le panneau gauche. Pour cela, reportez-vous au § 3.6 Retrait et installation des panneaux droit et gauche et faire la manipulation en sens inverse.

ARYG 7 LLT*

ARYG 9 LLT*

* n'est pas compatible avec l'AOYG 14 LAC2.

** ne sont pas compatibles avec l'AOYG 14 et 18 LAC2.

1. ACCESSOIRES STANDARDS LIVRÉS AVEC L'APPAREIL

1.1. Accessoires pour la pose de l'unité intérieure

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.
• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation	Forme	Qté	Usage
Gabarit		1	Pour le positionnement de l’unité intérieure.
Rondelle		8	Pour suspendre l’unité intérieure.
Manchon isolant		1 (grand)	Isolation du raccord frigorifique de l’unité intérieure (gaz).
		1 (petit)	Isolation du raccord frigorifique de l’unité intérieure (liquide).
Collier Rilsan		3 (moyen)	Pour attacher le câble d’alimentation, de la télé-commande et d’interconnexion.
		4 (grand)	Pour fixer les manchons.
Filtre		2 (petit)	Modèles ARYG 7 / 9 / 12 / 14
		2 (grand)	Modèle ARYG 18
Adaptateur		1	Pour connecter le tuyau d’évacuation des condensats.
Collier de serrage	[c8xC]	1	Pour fixer l’adaptateur.
Isolant B		1	Pour isoler l’adaptateur.
Télécommande filaire		1	Pour commander l’appareil.
Câble de la télécommande		1	Pour la connexion de la télécommande.
Vis autotaraudeuse (M4 x 16 mm)		2	Pour l’installation de la télécommande.

1.2. Autres accessoires

Désignation	Forme	Usage
Télécommande filaireUTY-RVNYMCode 875 019		Cette télécommande vous permet d’effectuer une programmation hebdomadaire et d’afficher les fonctions dans la langue de votre choix parmi 9 langues différentes (reportez-vous à la notice d’installation NI 923 095). Prévoir une télécommande par unité intérieure.
Télécommande filairesimplifiéeUTY-RSNYMCode 809 459	____	La télécommande filaire simplifiée est d’une grande facilité d’utilisation et permet d’accéder aux fonctions basiques du climatiseur (mode de fonctionnement, température de consigne...) (Reportez-vous à la notice d’installation NI 923 083). Prévoir une télécommande par unité intérieure.
Télécommande etrécepteur infrarougeUTY-LRHYMCode 809 457	____	Commande de l’appareil (reportez-vous à la NI 923 082)
Sonde déportéeUTY-XSZXCode 809 742		Pour mesure la température d’ambiance.
Contact entrée (CN 102)Code 809 623		Pour commande externe sur la carte électronique de l’unité intérieure.(* A commander au SAV - n° 04 72 10 27 50).
Contact sortie (CN 103)Code 894 053*	____
Grille intelligenteUTD-GXSACode 809526		-

2. CHOIX DE L'EMPLACEMENT DES UNITÉS

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

ATTENTION

• N'installez jamais ces appareils à un endroit où des fuites de gaz ou de combustibles gazeux pourraient advenir (ces appareils ne sont pas antidéflagrants).
• N'installez pas ces appareils près de sources de chaleur.
• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.
• N'installez pas ces appareils près de bords de mers, où la forte concentration de sel peut détériorer les parties métalliques provoquant des chutes de pièces ou des fuites d'eau provenant des unités.
• N'installez pas ces appareils près d'une pièce contenant de l'huile minérale et sujette aux projections d'huile ou de vapeur (une cuisine par exemple). Cela pourrait détériorer les parties plastiques et provoquerait la chute de pièces ou des fuites d'eau provenant des unités.
• N'installez pas ces appareils dans un lieu de production de substances qui compromettent l'équipement, tel que le gaz sulfurique, le gaz de chlore, l'acide, ou l'alcali. Il fera corroder les tuyaux de cuivre et les joints causant la fuite de liquide réfrigérant.
• N'installez pas ces appareils dans une zone où on produit de l'ammoniaque et où des animaux peuvent uriner sur l'unité extérieure.
• Installez l'unité intérieure, l'unité extérieure, les câbles d'alimentation, les câbles d'interconnexion et les câbles de la télécommande au minimum à 1 m d'une télévision ou d'un récepteur radio. Cette précaution est destinée à éviter les interférences sur le signal de réception de la télévision ou du bruit sur le signal radio (Cependant, même à plus d'1 m les signaux peuvent être encore perturbé).
• Prendre toutes les précautions nécessaires pour que l'unité ne tombe pas.

⚠️ AVERTISSEMENT

• Assurez-vous que les murs ou plafonds pourront supporter le poids tant de l'unité intérieure que de l'unité extérieure.
• L'unité extérieure ne doit pas être installée penchée de plus de 5^ .

Installation de l'unité intérieure

1. Choisissez un support épais et insensible aux vibrations, à un emplacement susceptible de supporter le poids de l'installation.
2. L'entrée et la sortie d'air ne doivent en aucun cas être obstruées.
3. Installez l'unité intérieure de façon à permettre une connexion aisée vers l'unité extérieure.
4. Installez l'unité intérieure de façon à permettre une connexion aisée vers l'unité extérieure.
5. Installez l'appareil dans un emplacement où il sera aisé d'installer les tuyaux gaz, liquide et d'évacuation des condensats.
6. Ne pas installez l'appareil dans un lieu où les vibrations et le bruit seront amplifiés.
7. Prévoyez un accès facile aux filtres et au boîtier de commande pour la maintenance.
8. Tenez compte de l'entretien et de la maintenance dans le choix de l'emplacement. Laissez suffisamment d'espace pour que l'accès au climatiseur soit aisé, notamment pour retirer les filtres.

3. INSTALLATION DE L'UNITÉ AU PLAFOND

3.1. Dimensions de l'installation

Prendre en compte la maintenance et laisser suffisamment d'espace autour de l'unité intérieure (Fig. 168 et Fig. 169). Vérifier également qu'il est possible de changer les filtres.

Fig. 168

Côté gauche Plafond solide Unité intérieure 150 mm ou plus 400 mm ou plus Côté droit

Fig. 169

300 mm ou plus 20 mm ou plus 240 mm ou plus 20 mm ou plus Espace de maintenance Plafond 2500 mm ou plus (lorsqu'il ny a pas de plafond) Sol

Fig. 170

Espace de maintenance Boîtier de commande 300 mm ou plus 100 mm ou plus 400 mm ou plus Espace de maintenance

3.2. Installation de l'unité intérieure

Installez le climatiseur comme indiqué ci-après.

Le suivi de cette procédure vous garantit une bonne installation.

ATTENTION

• Choisissez un emplacement pour l'installation de l'unité intérieure suffisamment solide pour supporter au moins 5 fois son poids.
• Vérifiez que ce support ne risque pas de propager les vibrations de l'appareil.

3.2.1. Exemple d'installation au plafond

Connexion des gaines (non fournis)

1. Entrée sur le côté

• Installez la gaine (non fourni) sur la bride d'entrée.
- Fixez la bride sur le châssis à l'aide de vis (non fournis).
- Attachez la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.

ATTENTION

- Lorsque la gaine est installée sur l'entrée, ne pas mettre les filtres livrés en accessoire mais acheter d'autres filtres pour mettre à l'extrémité de la gaine.

2. Sortie sur le côté

• Installez la gaine en l'ajustant sur la bride de sortie.
- Attachez la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.
- Isolez les gaines afin d'éviter la condensation.

ATTENTION

• Vérifiez que les gaines supportent la pression statique externe de l'appareil.
• Assurez-vous d'isoler les gaines afin d'éviter la condensation.
• Assurez-vous d'isoler entre les gaines et les murs si vous utilisez des gaines métalliques.
• Veuillez expliquer les méthodes de manipulation et de lavage du matériel acheté au client.
• Pour empêcher les utilisateurs de toucher les parties intérieures de l'unité intérieure, il faut installer des grilles sur l'entrée et la sortie de l'appareil. Ces grilles ne devront s'enlever qu'à l'aide d'outils.
• Lorsqu'on branche la gaine sur la sortie de l'unité intérieure, il faut éviter toutes possibilités de fuites d'eau (condensation).
• La pression statique à l'extérieur doit être inférieure à 90 Pa (la plage disponible est comprise entre 0 et 90 Pa).

Replacez le couvercle comme suit :

• Enlevez les vis, et ensuite enlevez le couvercle et la grille de protection du ventilateur.
• Puis installez le couvercle comme indiqué sur la Fig. 171.

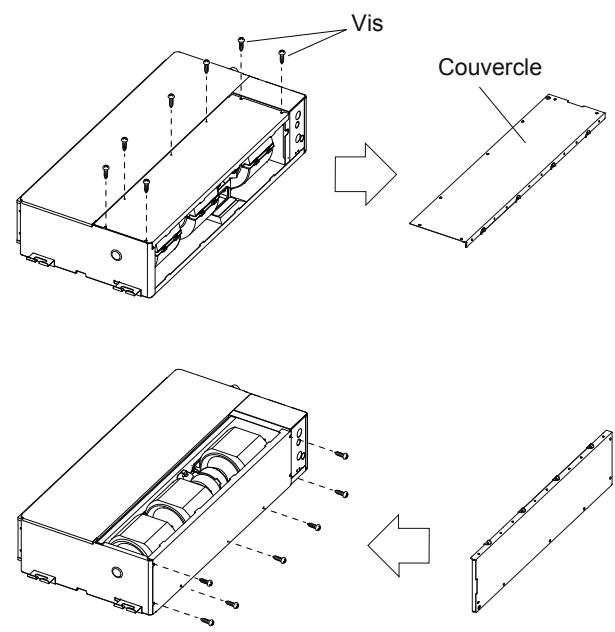

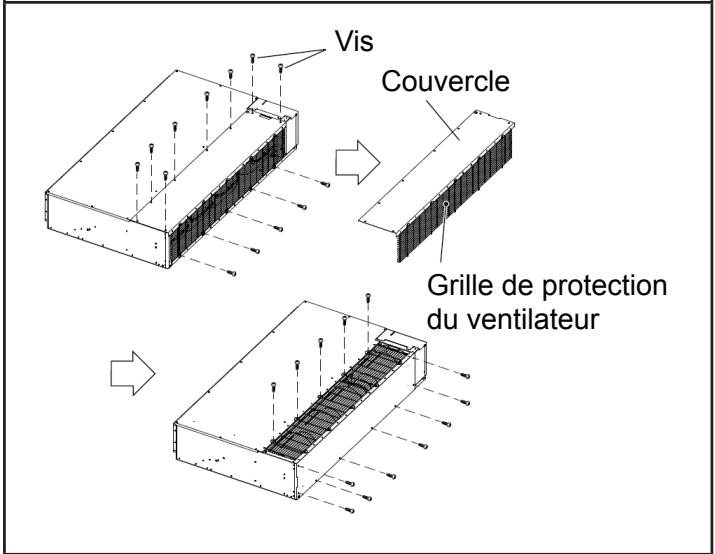

Fig. 171

Vis Couvercle Grille de protection du ventilateur

Modèle	Vis M5
ARYG 7 / 9 / 12 / 14	9
ARYG 18	11

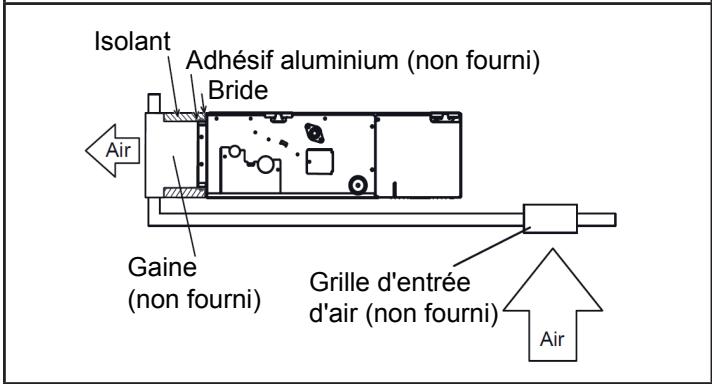

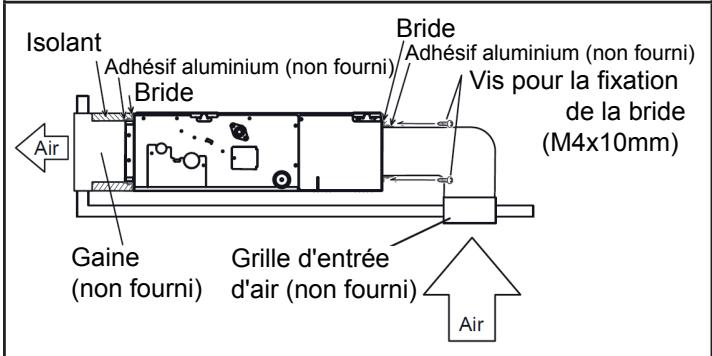

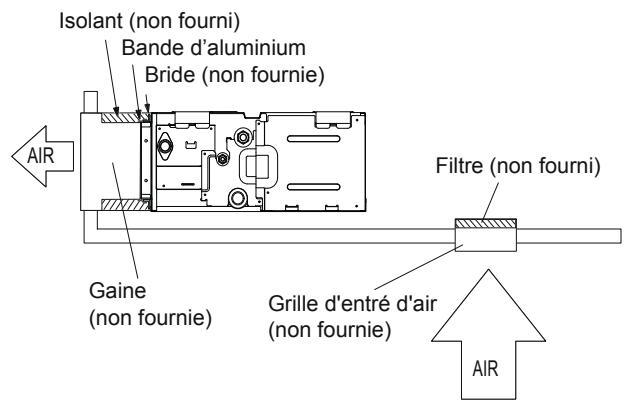

Fig. 172 - Reprise à l'arrière - Soufflage à l'avant

Isolant Adhésif aluminium (non fourni) Bride Air Gaine (non fourni) Grille d'entrée d'air (non fourni) Air

Fig. 173 - Reprise direct avec gaine - Soufflage à l'avant

Isolant Adhésif aluminium (non fourni) Bride Bride Adhésif aluminium (non fourni) Vis pour la fixation de la bride (M4x10mm) Air Gaine (non fourni) Grille d'entrée d'air (non fourni) Air

Fig. 174 - Reprise directe - Soufflage à l'avant

Gaine (non fourni) Air Grille d'entrée d'air (non fourni) Air

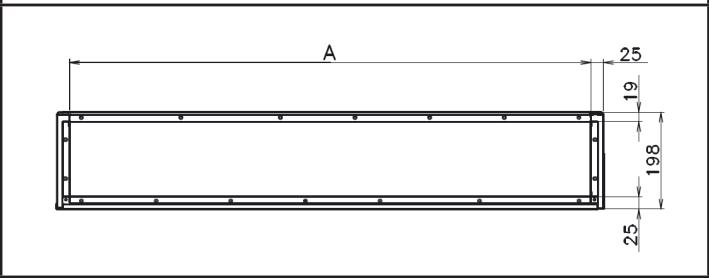

Fig. 175 - Dimensions bride soufflage

A 25 19 198 25

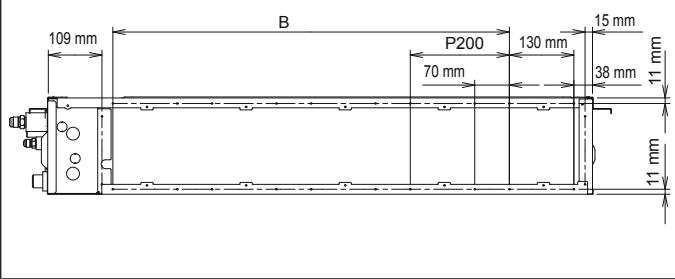

Fig. 176 - Dimensions bride de reprise

B 109 P200 130 35 70 15 11 11

3.2.2. Installation des filtres

- Installez les filtres sur l'unité intérieure comme indiqué sur les Fig. 177 et Fig. 178.

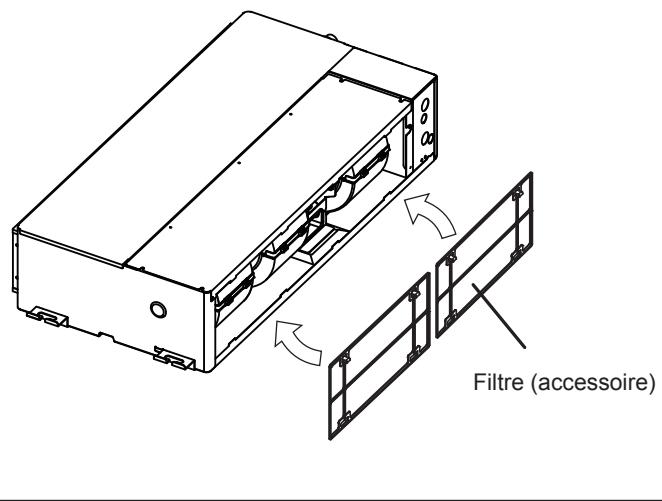

Fig. 177

Filtre (Fourni)

Fig. 178

Unité Filtre

3.2.3. Positionnement des trous et installation des boulons d'ancrage

- Utilisez le gabarit pour pouvoir positionner les 4 trous à percer.

Fig. 179

Gabarit Pour le positionnement des boulons d'ancrage

Fig. 180 - ARYG 7 9 12 14 et 18

Air 377 mm A

	ARYG 7 / 9 / 12 / 14	ARYG 18
A	734 mm	934 mm

3.2.4. Installation de l'unité intérieure

1. Fixation de l'unité intérieure

Fig. 181

Boulon d'ancrage Equerre Ecrou spécial A (fourni) Rondelle (fournis) Ecrou spécial B (fourni)

Fig. 182

Boulon d'ancrage Ecrou spécial A (fourni) Rondelle (fournis) Ecrou spécial B (fourni) Equerre Unité intérieure

2. Mise à niveau de l'unité intérieure

Déterminez l'horizontale en positionnant le niveau sur le dessus de l'appareil.

Fig. 183

Plafond Niveau

OK 10 mm ou moins

Air Niveau

OK 10 mm ou moins

Mauvais

ATTENTION

• Laissez un espace de 100 mm ou plus entre l'orifice d'entrée et le plafond.
• Attachez l'unité solidement avec les écrous spéciaux A et B.

4. INSTALLATION DE L'UNITÉ AU SOL

4.1. Dimensions de l'installation

La position au sol nécessite

une compensation de température.

Se reporter au § «5. Fonctions et paramètres à régler», page 101.

Fig. 184

10 mm ou moins Côté gauche 150 mm ou plus Sol solide 150 mm ou plus 10 mm ou moins Côté droit (côté TUYAU) 400 mm ou plus

Grille Air aspiré Sol solide 150 mm ou plus 20 mm ou plus 20 mm

Fig. 185

Côté gauche 150 mm ou plus 150 mm ou plus Sol solide 400 mm ou plus

Côté droit (côté TUYAU) Grille Air aspiré Sol solide 20 mm ou plus 20 mm ou plus

4.2. Installation de l'unité intérieure

Installez le climatiseur comme indiqué ci-après.

Le suivi de cette procédure vous garantit une bonne installation.

ATTENTION

• Choisissez un emplacement pour l'installation de l'unité intérieure suffisamment solide pour supporter au moins 5 fois son poids.
• Vérifiez que ce support ne risque pas de propager les vibrations de l'appareil.

4.2.1. Exemple d'installation au plafond

Connexion des gaines (non fournis)

1. Entrée sur le côté

• Installez la gaine (non fourni) sur la bride d'entrée.
- Fixez la bride sur le châssis à l'aide de vis (non fournis).
- Attachez la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.

ATTENTION

• Lorsque la gaine est installée sur l'entrée, ne pas mettre les filtres livrés en accessoire mais acheter d'autres filtres pour mettre à l'extrémité de la gaine.

2. Sortie sur le côté

• Installez la gaine en l'ajustant sur la bride de sortie.
• Attachez la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.
• Isolez les gaines afin d'éviter la condensation.

ATTENTION

• Vérifiez que les gaines supporte la pression statique externe de l'appareil.
• Assurez-vous d'isoler les gaines afin d'éviter la condensation.
• Assurez-vous d'isoler entre les gaines et les murs si vous utilisez des gaines métalliques.
• Veuillez expliquer les méthodes de manipulation et de lavage du matériel acheté au client.
• Pour empêcher les utilisateurs de toucher les parties intérieures de l'unité intérieure, il faut installer des grilles sur l'entrée et la sortie de l'appareil. Ces grilles ne devront s'enlever qu'à l'aide d'outils.
• Lorsqu'on branche la gaine sur la sortie de l'unité intérieure, il faut éviter toutes possibilités de fuites d'eau (condensation).
• La pression statique à l'extérieur doit être inférieure à 90 Pa (la plage disponible est comprise entre 0 et 90 Pa).

Replacez le couvercle comme suit :

• Enlevez les vis, et ensuite enlevez le couvercle et la grille de protection du ventilateur.
• Puis installez le couvercle comme indiqué sur la figure suivante.

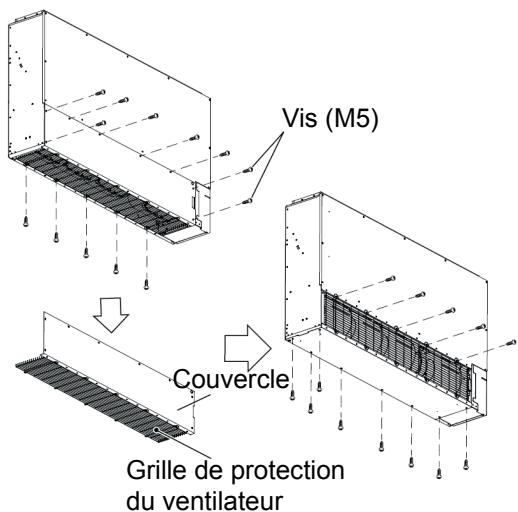

Fig. 186

Vis (M5) Couvercle Grille de protection du ventilateur

Modèle	Vis M5
ARYG 7 / 9 / 12 / 14	9
ARYG 18	11

4.2.2. Installation des filtres

- Installez les filtres sur l'unité intérieure comme indiqué sur les Fig. 187 et Fig. 188.

Fig. 187

Filtre (Fourni)

Fig. 188

Unité Filtre

- Déplacez le bouchon comme indiqué sur la figure suivante.

Fig. 189

• Paramétrez le § «7. Paramétrage des ponts», page 87.
• La pompe de relevage ne peut être utilisée lors d'une installation au sol.

4.2.3. Installation de l'unité intérieure

1. Fixation de l'unité intérieure

2. Pour prévenir tout risque de chute, fixez bien l'unité intérieure au sol ou au mur.

3. Pour éviter toute vibration sur l'unité intérieure, insérez une entretoise entre l'unité intérieure et le sol ou le mur et fixez-la.

4. Mise à niveau de l'unité intérieure

Déterminez l'horizontale en positionnant le niveau sur le dessus de l'appareil.

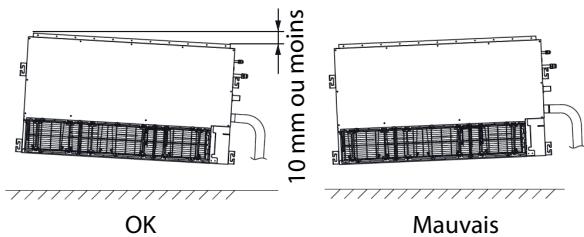

Fig. 190

Niveau

10 mm ou moins OK Mauvais

Fig. 191

Niveau

10 mm ou moins OK

- Attachez l'unité solidement avec les écrous spéciaux A et B.

4.3. Installation de l'isolation calorifique

• Après avoir vérifié qu'aucune fuite de gaz ne se produit, isolez les 2 parties des raccords frigorifiques sur les petits et gros tuyaux avec un manchon isolant.
• Terminez l'isolation en fixant le manchon aux deux extrémités au moyen de colliers rilsan comme indiqué la Fig. 192.
• Enveloppez les deux extrémités des manchons avec du ruban adhésif vinyle de manière à ce qu'il n'y ait pas d'espace.

Fig. 192

Manchon isolant fourni Couvrir cette partie avec de l'isolant. Collier (grand) isolant (Accessoires)

ATTENTION

- L'isolant doit s'adapter étroitement sans espace.

5. MISE EN PLACE DU TUYAU D'ÉVACUATION DES CONDENSATS

ATTENTION

- Effectuez l'installation du tuyau d'évacuation des condensats conformément aux indications fournies. En particulier, veillez à intervenir dans un environnement suffisamment tempéré pendant l'installation du tuyau d'évacuation des condensats afin d'éviter que des problèmes de condensation entraînent des fuites d'eau.

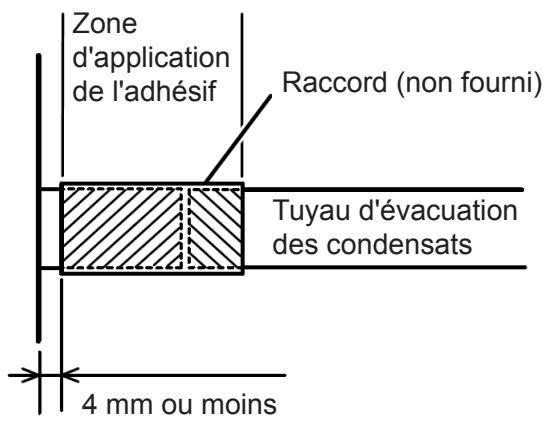

Utilisez de la colle pour tube PVC pour connecter le tuyau d'évacuation des condensats afin qu'il n'y ait pas de fuites. Utilisez un tuyau d'évacuation des condensats avec le diamètre indiqué dans le Tableau 19.

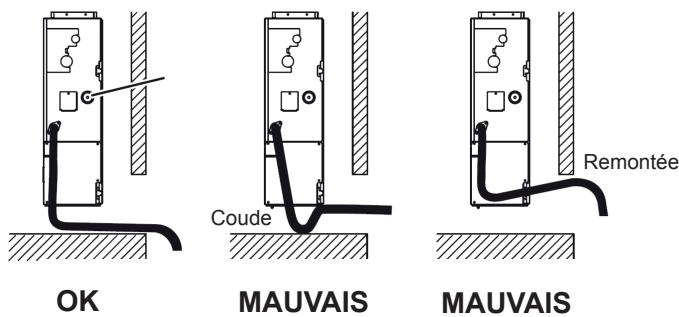

• Ne pas créer de remontée, de piège ou de prise d'air.
• Prévoyez une légère pente (1/100 ou plus).
• Prévoyez des supports tout le long du tube.
• Utilisez un isolant pour éviter la condensation ou le gel.
• Toujours isoler le tube d'évacuation des condensats côté intérieur (épaisseur 8 mm ou plus).

Tableau 19

	∅ extérieur
Tuyau d’évacuation des condensats	32 mm

Fig. 193 - Installation au plafond

Sortie d'air Bouchon Positionnez le tuyau plus bas que ce point (sortie du bac). Tuyau d'évacuation des condensats Coude OK MAUVAIS Remontée MAUVAIS

Fig. 194

Suspentes 1.5 à 2 m OK Prise d'air MAUVAIS

Fig. 195 - Installation au sol

OK MAUVAIS Coude MAUVAIS Remontée

ATTENTION

• La pompe de relevage ne peut être utilisée lors d'une installation au sol.
• Paramétrez le § «7. Paramétrage des ponts», page 87.
• Assurez-vous de connecter les tuyaux pour l'évacuation des condensats sans possibilité de fuites.
• Pour éviter la condensation et le ruissellement, il faut toujours isoler l'évacuation des condensats de l'unité intérieure.

Prévoyez un écoulement avec une pente de 1/50 à 1/100 minimum, sans remontée ni siphon.

- Utilisez du tube PVC rigide pour évacuation et connectez-le avec de la bande adhésive afin d'éviter les risques de fuite.

Si le tube est long, prévoyez des suspendes.

- Pas de prise d'air !

- Isolez le tube dans sa partie à l'intérieur des locaux pour éviter la condensation.

Fig. 196

Espace de 1.5 à 2 m Suspentes Accessoires non fournis 300 mm max. 700 mm ou moins Diamètre extérieur 32 mm Horizontal ou vers le haut OK Prise d'air Remontée Coude MAUVAIS

Observez la méthode suivante pour mettre en commun les tuyaux d'évacuations de plusieurs unités intérieures.

Fig. 197

VP30 ou plus (Diamètre extérieur 38 mm ou plus) Pente de 1/100 ou plus 700 mm ou moins

⚠️ AVERTISSEMENT

• Ne pas relier le tuyau d'évacuation des condensats à un égout, là où du gaz sulfureux se forme. (Une érosion de l'échangeur pourrait se produire.)
• Isolez les pièces correctement afin que de l'eau ne puisse s'écouler au niveau des raccordement de celles-ci.
• Vérifiez l'évacuation après la réalisation par l'utilisation de la portion transparente de la sortie de l'évacuation et la sortie du tuyau d'évacuation.

ATTENTION

- Ne pas appliquer d'adhésif sur la sortie d'évacuation de l'unité. (Utilisez l'adaptateur fourni et reliez la tuyau d'évacuation des condensats.)

Méthode d'installation du tuyau d'évacuation des condensats

1. Assurez-vous d'utiliser l'adaptateur ① et le collier de serrage ② fournis.

(l'installation est la même quel que soit le côté choisi pour l'évacuation des condensats).

Fig. 198

Orifice d'évacuation des condensats ② Collier de serrage ① Adaptateur Côté PVC rigide

- Lorsque une pompe de relevage est utilisée (Installation au plafond).

Fig. 199

Collier de serrage 4 mm ou moins 20 mm

- Lorsque une pompe de relevage n'est pas utilisée (Evacuation naturelle).

Fig. 200

Zone d'application de l'adhésif Raccord (non fourni) Tuyau d'évacuation des condensats 4 mm ou moins

ATTENTION

- Lorsque une pompe de relevage n'est pas utilisée, ne pas connecter l'adaptateur livré en accessoire et le tuyau PVC dure directement.

1. Insérez l'adaptateur ① jusqu'à ce qu'il butte contre le bac d'évacuation des condensats.

Fig. 201

Zone d'application de l'adhésif Raccord (non fourni) Tuyau d'évacuation des condensats VP (non fourni) 4 mm ou moins

Fig. 202

① Tuyau d'évacuation des condensats Collier de serrage

Serrez le collier de serrage ② en positionnant la vis à la verticale. La vis doit être positionnée du côté droit de l'adaptateur ① comme indiqué ici.

ATTENTION

- Ne pas connecter à l'orifice d'évacuation avec du ruban adhésif, cela peut causer des dégâts et des fuites d'eau.

1. Après avoir installé l'adaptateur ①, vérifiez si l'évacuation est régulière.

- Lorsque une pompe de relevage n'est pas utilisée (Evacuation naturelle).

Fig. 203

Pente descendante de 2,5 à 5 mm

Fig. 204

OUI NON

ATTENTION

- Pour empêcher qu'il y ait trop de tension sur l'adaptateur, évitez de le plier ou de le vriller, cela peut causer des fuites.

1. Après avoir vérifié l'évacuation des condensats, attachez l'isolant B ③ comme indiqué Fig. 205 à Fig. 209. Pour éviter qu'il y ait de l'espace entre l'adaptateur ① et le collier de serrage ②, appuyez fermement sur l'isolant B ③.

- Lorsque une pompe de relevage est utilisée (Installation au plafond).

Fig. 205

Assurez-vous qu'il n'ait pas d'espace ③ Isolant B

- Lorsque une pompe de relevage n'est pas utilisée (Evacuation naturelle).

Fig. 206

Assurez-vous qu'il n'ait pas d'espace ③ Isolant B

- Etape 1 à 3

Fig. 207

Appliquez l'isolant contre l'unité Unité intérieure Encoche Etape 1

Fig. 208

Appuyez fermement Appuyez fermement Encoche Appuyez fermement Etape 2

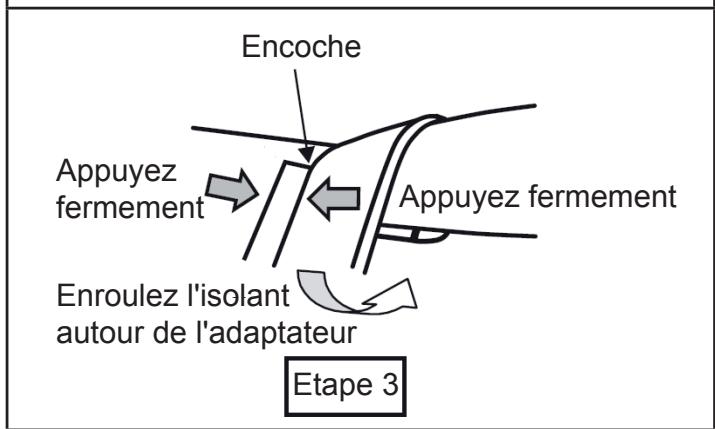

Fig. 209

Encoche Appuyez fermement Appuyez fermement Enroulez l'isolant autour de l'adaptateur Etape 3

- Finition

Vérifiez qu'il n'y ait aucun espace entre l'unité intérieure et l'isolant du tuyau d'évacuation des condensats.

- Lorsque une pompe de relevage est utilisée (Installation au plafond).

Fig. 210

Ne pas couvrir la plaque situé en dessous.

- Lorsque une pompe de relevage n'est pas utilisée (Evacuation naturelle).

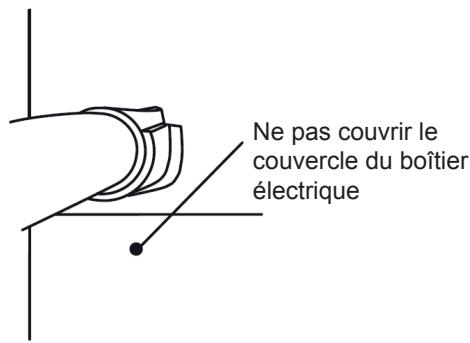

Fig. 211

Ne pas couvrir le couvercle du boîtier électrique

Vérification de l'écoulement normal de l'eau de condensation :

Versez un peu d'eau doucement dans l'appareil avec une pissette pour vérifier le bon fonctionnement de la pompe de relevage et s'il n'y a pas de bruit anormal (Fig. 212).

Fig. 212

- S'assurer que l'évacuation des condensats se fasse convenablement.

6. CÂBLAGE ÉLECTRIQUE

6.1. Schéma de câblage

AVERTISSEMENT

• Chaque câble doit être connecté fermement.
• Les câbles ne devront pas toucher les liaisons frigorifiques
• Des câbles mal connectés au bornier peuvent être à l'origine d'une surtension ou de dysfonctionnements.
• Les câbles connectés doivent correspondre aux numéros des borniers.

Fig. 213

Unité intérieure Type 245 IEC57 (Taille de câble 1.5mm²) Unité extérieure ou boîtier de répartition Bornier ① ② ③ 230 V Ligne d'alimentation 230 V 230 V Ligne de commande Ligne de Terre Veuillez connecter sur le bornier spécifié + ⊗ →

Fig. 214

Ligne d'alimentation 1 2 3 Ligne de commande Côté unité intérieure 1 2 3 Rouge Blanc Noir

Fig. 215

6.2. Câblage de l'interconnexion sur l'unité intérieure

1. Retirez le couvercle du boîtier électrique et installez les câbles d'interconnexion.

Fig. 216

Vis Couvercle du boîtier électrique Retirez les 4 vis, puis le couvercle du boîtier électrique.

1. Connectez le câble d'interconnexion et le câble d'alimentation sur le bornier spécifique et fixez les câbles à l'aide d'un collier rilsan.

Fig. 217

Câble de la télécommande 1 : Rouge 2 : Blanc 3 : Noir Terre Collier (moyen) Câble d'alimentation

Fig. 218

Câble de la télécommande Collier (moyen) Câble d'alimentation

7. PARAMÉTRAGE DES PONTS

7.1. Paramétrage de la fonction d'évacuation des condensats (JM1)

En cas de non-utilisation de la pompe d'évacuation des condensats fournie, paramétrez le switch sur «Invalide».

JM1	Fonction évacuation des condensats
Connecté*	Valide
Déconnecté	Invalide

*paramétrage en usine

7.2. Paramétrage de la fonction temporisation du ventilateur (JM3)

Cette fonction permet de retarder l'arrêt du ventilateur en mode froid quand le climatiseur est arrêté.

JM3	Fonction temporisation du ventilateur
Connecté*	Invalide
Déconnecté	Valide

*paramétrage en usine

Fig. 219 - Position des ponts

Le paramétrage du JM 2 est interdit.

8. ACCESSOIRES EN OPTION

Ce climatiseur peut être connecté soit à une télécommande filaire UTY-RVNYM, une télécommande filaire simplifiée UTY-RSNYM, Télécommande et récepteur infrarouge UTY-LRHYM, une sonde déportée UTY-XSZX ou à l'aide d'un connecteur fourni avec la télécommande soit à un appareil externe à l'aide de contact entrée et sortie (voir «1.2. Autres accessoires», page 74).

8.1. Contacts entrée/sortie externe

1. Dénudez les fils reliés au connecteur du contact externe et le câble non fourni. Utilisez un raccord isolé serti pour relier le câble et les fils du contact.
2. Branchez les fils du contact et le câble.

Fig. 220 - CN 103 contatc sortie

Contact sortie externe en option Raccord isolé Câble (non fourni)

Important : Veillez à souder les câbles et à isoler la connexion entre les fils.

Fig. 221 - Connecteurs

Connecteur sortie (CN103) Connecteur entrée (CN102)

Fig. 222 - Câblage

Collier (moyen) Attachez avec ces câbles.

8.2. Sonde déportée

• Retirez le contact existant et remplacez-le par le contact de la sonde déportée (assurez-vous d'utiliser le contact approprié).
• Le contact d'origine doit être isolé pour qu'il ne touche pas les circuits électriques.

Paramétrage de la correction de la température de la pièce

Lorsque la sonde déportée est connectée, configurez le paramétrage des fonctions de l'unité intérieure comme indiqué ci-dessous.

• Réglez le numéro de fonction «30» (déclencheur de température mode froid) sur «01».
• Réglez le numéro de fonction «31» (déclencheur de température mode chaud) sur «01».

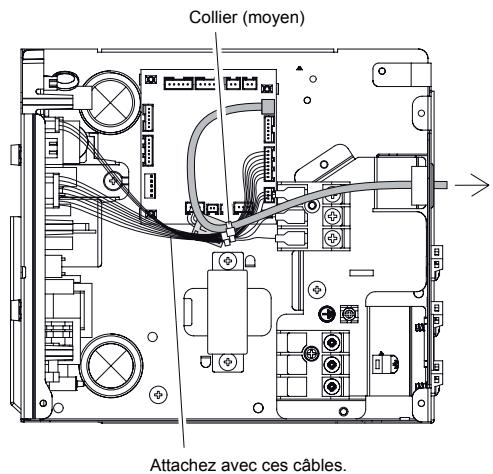

Fig. 223

Connecteur de la sonde déportée (CN8)

Collier (moyen) Attachez avec ces câbles.

8.3. Télécommande et récepteur infrarouge UTY-LRHYM

- Connectez le câble du récepteur à la borne du récepteur (CN13).

Fig. 224

Connecteur récepteur (CN13)

Fig. 225

Collier (moyen) Attachez avec ces câbles.

8.4. Grille intelligente (UTD-GSXA-W en option)

- Coupez le pont JM2 et connectez le câble de la grille intelligente sur le connecteur (CN11).

Fig. 226

Connecteur (CN11) JM1 JM2 JM3 Collier (moyen) Ouvrez le passage et mettez le passe câble (fourni avec la grille intelligente). Attachez avec ces câbles.

8.5. Fixation de tous les câbles

- N'attachez pas le câble d'alimentation avec d'autres câbles.

Fig. 227

Passe câble** Passage de câble Câble de la grille intelligente Câble de la télécommande Autres câbles (en option) Colliers* Câble d'alimentation Évitez que le câblage ne touche le plafond. Collier Entrée d'air Évitez de recouvrir l'entrée d'air avec le câblage. Plafond

* Utilisez un collier fourni dans l'unité intérieure ou dans l'accessoire.
** Passe câble fourni dans la grille d'intelligente.

ATTENTION

- Pour protéger les câbles après ouverture d'un trou, enlevez toutes les bavures qui ont pu se former.

ARYG 07 LSL

ARYG 09 LSL

ARYG 12 LSL

1. ACCESSOIRES

1.1. Accessoires pour la pose de l'unité intérieure

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.
• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation	Forme	Qté	Usage
Gabarit		1	Pour le positionnement de l’unité intérieure.
Rondelle		8	Pour suspendre l’unité intérieure.
Manchon isolant	[220H]	1 (grand)	Isolation des raccords frigorifiques de l’unité intérieure (gaz).
		1 (petit)	Isolation des raccords frigorifiques de l’unité intérieure (liquide).
Collier rilsan		2 (moyen)	Pour attacher le câble de la télécommande et d’interconnexion.
		4 (grand)	Pour fixer les manchons.
Filtre		2 (petit)	-
Adaptateur		1	Pour connecter le tuyau d’évacuation des condensats.
Collier de serrage	[T22B]	1	Pour fixer l’adaptateur.
Isolant B		1	Pour isoler l’adaptateur.
Télécommande avec accessoires		1	Pour commander l’appareil.

1.2. Accessoires en option

Désignation	Référence	Code	Usage
Télécommande filaire	UTY-RVNYM	875 019	Cette télécommande vous permet d'effectuer une programmation hebdomadaire et d'afficher les fonctions dans la langue de votre choix parmi 9 langues différentes (reportez-vous à la notice d'installation NI 923 095). Prévoir une télécommande par unité intérieure.
Télécommande filaire simplifiée	UTY-RSNYM	809 459	La télécommande filaire simplifiée est d'une grande facilité d'utilisation et permet d'accéder aux fonctions basiques du climatiseur (mode de fonctionnement, température de consigne...) (Reportez-vous à la notice d'installation NI 923 083). Prévoir une télécommande par unité intérieure.
Unité de réception infra-rouge	UTY-LBTYM	875 047	Kit constitué d'un récepteur infra-rouge et de sa télécommande infra-rouge (reportez-vous à la notice NI 923 105).
Sonde déportée	UTY-XSZX	809 742	Pour mesurer la température ambiante.
Interfaces Wi-Fi W-LAN	UTY-TFSXZ1	875 100	Pour une application via le Wi-Fi.
Kit de connexion externe	UTY-XWZXZG	875 059	Pour la commande sortie.
Grille intelligente	UTD-GXSA-W	809 526	-

2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ

Le choix de l'emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié.

Décidez de l'emplacement de l'installation après discussion avec le client.

ATTENTION

- Assurez-vous que les murs pourront supporter le poids des unités intérieures, pour éviter leurs chutes et des blessures éventuelles.

⚠️ AVERTISSEMENT

Ne pas installer l'unité intérieure dans les lieux suivants :

- Les bords de mer, où la forte concentration de sel peut détériorer les parties métalliques provoquant des chutes de pièces ou des fuites d'eau provenant des unités.

- Une pièce contenant de l'huile minérale et sujette aux projections d'huile ou de vapeur (une cuisine par exemple). Cela pourrait détériorer les parties plastiques et provoquerait la chute de pièces ou des fuites d'eau provenant des unités.

- Lieu de production de substances qui compromettent l'équipement, tel que le gaz sulfurique, le gaz de chlore, l'acide, ou l'alcali. Il fera corroder les tuyaux de cuivre et les joints causant la fuite de liquide réfrigérant.

- Une zone où on produit de l'ammoniaque et où des animaux peuvent uriner sur l'unité extérieure.

- Un endroit avec des fuites de gaz combustible, contenant les fibres de carbone ou des poussières inflammables en suspension, ou des particules volatiles inflammables tels que du diluant pour peinture ou de l'essence. Si le gaz fuit et se répand autour de l'unité, il peut s'enflammer.

- Ne pas utiliser l'unité pour des cas spéciaux, comme le stockage de nourriture, les plantes etc... Cela peut dégrader la qualité des objets stockés.

- Ne pas installer l'unité près d'une source de chaleur, vapeur ou de gaz inflammable.

- Ne pas installer l'unité intérieure dans un endroit où il y a un risque de fuite de gaz dangereux.

• Installez l'unité intérieure, l'unité extérieure, les câbles d'alimentation, les câbles d'interconnexion et les câbles de la télécommande au minimum à 1 m d'une télévision ou d'un récepteur radio. Cette précaution est destinée à éviter les interférences sur le signal de réception de la télévision ou du bruit sur le signal radio (cependant, même à plus d'1 m les signaux peuvent être encore perturbés).
• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu'ils ne puissent toucher à celles-ci.

• Prendre des précautions pour éviter la chute de l'unité intérieure.

• Choisissez un support épais et insensible aux vibrations, à un emplacement susceptible de supporter le poids de l'installation.

• L'entrée et la sortie d'air ne doivent en aucun cas être obstruées.
• Installez l'unité intérieure de façon à permettre une connexion aisée vers l'unité extérieure.
• Installez l'unité intérieure de façon à permettre une connexion aisée vers l'unité extérieure.
• Installez l'appareil dans un emplacement où il sera aisé d'installer les tuyaux gaz, liquide et d'évacuation des condensats.
• Ne pas installer l'appareil dans un lieu où les vibrations et le bruit seront amplifiés.
• Prévoyez un accès facile aux filtres et au boîtier de commande pour la maintenance.
• Tenez compte de l'entretien et de la maintenance dans le choix de l'emplacement. Laissez suffisamment d'espace pour que l'accès au climatiseur soit aisé, notamment pour retirer les filtres.

3. INSTALLATION DE L'UNITÉ AU PLAFOND

3.1. Dimensions de l'installation

Prendre en compte l'espace de maintenance et laisser suffisamment d'espace autour de l'unité intérieure.

Fig. 228

Plafond solide Unité intérieure Côté gauche 150 mm ou plus ×1 400 mm ou plus ×1400 mm ou plus pour le passage de l'évacuation des condensats Côté droit

Fig. 229 Prise d'air latérale

300 mm ou plus 5 mm ou plus 225 mm ou plus 20 mm ou plus Espace de maintenance Plafond AIR 2500 mm ou plus (S'il n'y a pas de plafond) Sol

Fig. 230 Prise d'air par dessous

100 mm ou plus Air

Ajustez la direction de soufflage en fonction de la forme de la pièce et de l'emplacement.

Fig. 231

Vue de dessus Espace de maintenance 400 mm ou plus 300 mm ou plus* 100 mm or more Air Boîtier de commande Accès pour la maintenance Air * : Au-delà de 100 mm lors d'une prise d'air par le dessous

3.2. Installation de l'unité intérieure

Installez le climatiseur comme indiqué ci-après. Le suivi de cette procédure vous garantit une bonne installation.

ATTENTION

L'installation de l'unité doit être effectuée par un nombre de personnes suffisant et avec un équipement adéquat pour le poids de l'unité. Un nombre insuffisant de personnes ou avec des outils inadéquats risque de causer la chute de l'unité ou des dommages corporels.

Si l'unité est fixée uniquement à l'aide de la façade, il existe un risque que l'unité se détache.

Confirmez les directions de reprise d'air et de sortie d'air avant l'installation de l'unité.

3.2.1. Exemple d'installation au plafond

Connexion des gaines (non fourni)

1. Entrée sur le côté

• Installez la gaine (non fourni) sur la bride d'entrée.
• Fixez la bride sur le châssis à l'aide de vis (non fourni).
• Attachez la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.

ATTENTION

- Lorsque la gaine est installée sur l'entrée, ne pas mettre les filtres livrés en accessoire mais acheter d'autres filtres pour mettre à l'extrémité de la gaine.

2. Sortie sur le côté

• Installez la gaine en l'ajustant sur la bride de sortie.
• Attachez la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.
• Isolez les gaines afin d'éviter la condensation.

ATTENTION

Vérifiez que les gaines supportent la pression statique externe de l’appareil.

Assurez-vous d’isoler les gaines afin d’éviter la condensation.

Assurez-vous d’isoler entre les gaines et les murs si vous utilisez des gaines métalliques.

Veuillez expliquer les méthodes de manipulation et de lavage du matériel acheté au client.

Pour empêcher les utilisateurs de toucher les parties intérieures de l’unité intérieure, il faut installer des grilles sur l’entrée et la sortie de l’appareil. Ces grilles ne devront s’enlever qu’à l’aide d’outils.

Lorsqu’on branche la gaine sur la sortie de l’unité intérieure, il faut éviter toutes possibilités de fuites d’eau (condensation).

• Modèles ARYG 07 09 12 : La pression statique doit être comprise entre 0 et 30 Pa.• Modèles ARYG 14 18 : La pression statique doit être comprise entre 0 et 50 Pa

Replacez le couvercle comme suit :

- Enlevez les vis (6 vis pour les tailles 07, 09,12, 14 et 7 vis pour le modèle 18)

• Enlevez le couvercle et la grille de protection du ventilateur.
• Puis installez le couvercle comme indiqué sur la figure suivante.

Fig. 232

Fig. 233 - Entrée sur le côté - Sortie sur le côté

Isolant (non fourni) Bande d'aluminium Bride (non fournie) Filtre (non fourni) Gaine (non fournie) Grille d'entré d'air (non fournie) AIR

Fig. 234 - Entrée sur le côté - Sortie sur le côté avec gaine

Isolant (non fourni) Adhésif aluminium Bride (non fourni) Bride (non fourni) Adhésif aluminium Vis pour la fixation de la bride (M4 x 10 mm) (non fournies) Filtre (non fourni) Gaine (non fournie) Grille d'entrée d'air (non fournie) AIR

Fig. 235 - Entrée par le dessous - Sortie sur le côté

Gaine (non fournie) Filtre Grille d'entrée d'air (non fournie) AIR

Fig. 236 - Sortie sur le côté

A 25 mm 19 mm 198 mm 25 mm

Fig. 237 - Entrée sur le côté

109 mm B P200 130 mm 70 mm 15 mm 38 mm 11 mm 11 mm

	ARYG 7 9 12 14
A	650 mm
B	P200x2=400mm

3.2.2. Installation des filtres

- Installez les filtres sur l'unité intérieure comme indiqué sur les Fig. 238 et Fig. 239.

Fig. 238

Filtre (accessoire)

Fig. 239

Unité Filtre

3.2.3. Positionnement des trous et installation des boulons d'ancrage

- Utiliser le gabarit pour pouvoir positionner les 4 trous à percer.

Fig. 240

Gabarit Pour le positionnement des boulons d'ancrage

Fig. 241 -

3.2.4. Installation de l'unité intérieure

1. Fixation de l'unité intérieure

Fig. 242

Boulon d'ancrage Equerre Ecrou spécial A (accessoire) Rondelle (accessoire) Ecrou spécial B (non fourni)

Fig. 243

Boulon d'ancrage Equerre Ecrou spécial A (non fourni) Rondelle (accessoire) Ecrou spécial B (non fourni) Unité intérieure 20 mm ou moins 20 mm ou moins

Si le boulon d'ancrage dépasse de 20 mm, l'ouverture et la fermeture du coffret électrique du gainable sera difficile. De même pour l'accès à la pompe de relevage (maintenance, remplacement...).

2. Mise à niveau de l'unité intérieure

Déterminez l'horizontale en positionnant le niveau sur le dessus de l'appareil.

Fig. 244

Plafond Niveau CORRECT 10 mm ou moins INTERDIT Tuyau d'évacuation AIR Niveau CORRECT 5 mm ou moins INTERDIT

ATTENTION

- Attachez l'unité solidement avec les écrous spéciaux A et B.

4. INSTALLATION DES LIAISONS FRIGORIFIQUES

ATTENTION

• Faites attention qu'il n'y ait pas de poussières qui pénètrent dans les liaisons.
• Quand vous stockez les liaisons, veillez à les protéger (bouchon ou adhésif).
• Soudez en utilisant de l'azote à travers les liaisons.

4.1. Choix des liaisons

ATTENTION

N'utilisez pas des liaisons usagées.

Utilisez des liaisons propres à l'intérieur et à l'extérieur (Poli intérieurement, déshydratée et bouchonnée), sans substances susceptibles de générer des problèmes lors de l'utilisation (sulfure, oxyde, poussière, chutes de découpe, huile ou eau).

- Utilisez exclusivement du tube spécifique pour utilisation frigorifique : - Cuivre recuit à forte teneur en cuivre (99% minimum).

Il est souhaitable que la quantité d'huile résiduelle soit inférieure à 40 mg/10 m.

N'utilisez pas de liaisons écrasées, déformées ou décolorées (en particulier à l'intérieur). Sinon, la vanne de détente ou le tube capillaire pourraient être obstrués.

Un mauvais choix de liaisons provoquera de faibles performances. Il est nécessaire de choisir des matériaux adaptés au fluide frigorigène R410A (pression plus élevée).

- Les épaisseurs des liaisons sont indiquées dans le tableau 1.

- N'utilisez pas de liaisons plus fines.

Tableau 20

Diamètre des liaisons	Epaisseur
6,35 mm (1/4")	0.80 mm
9,52 mm (3/8")	0.80 mm
12,70 mm (1/2")	0.80 mm
15,88 mm (5/8")	1.00 mm

4.2. Exigences pour les liaisons

ATTENTION

- Référez-vous à la notice d'installation de l'unité extérieure pour connaître la longueur de raccordement de la liaison ou le dénivelé.

⚠ AVERTISSEMENT

• Procédez à l'isolation thermique des liaisons gaz et liquide afin d'éviter toute condensation.
• Utilisez des manchons isolants d'une résistance à la chaleur supérieure à 120°C.
• En complément, si le niveau d'humidité aux endroits où le passage des tuyaux frigorifiques risque d'excéder 70%, protégez ces derniers avec des manchons isolants. Utilisez un manchon plus épais de 15 mm si l'humidité atteint 80%, et un manchon plus épais de 20 mm si l'humidité dépasse 80 %.

⚠️ AVERTISSEMENT

• Si les épaisseurs recommandées ne sont pas respectées dans les conditions décrites précédemment, de la condensation se formera à la surface des isolants.
• Enfin, veillez à utiliser des manchons isolants dont les caractéristiques de conductivité calorifique seront égale à 0,045 W/(m.K) ou inférieure si la température égale 20°C.

4.3. Raccordement des liaisons

4.3.1. Réalisation des évasements

1. Coupez les liaisons avec un coupe-tube sans les déformer à la longueur adéquate.
2. Ebavurez soigneusement en tenant la liaison vers le bas pour éviter l'introduction de limaille dans cette dernière.
3. Récupérez les écrous "Flare" sur l'unité intérieure et l'unité extérieure.
4. Enfilez les écrous sur les tubes avant évasement.
5. Procédez à l'évasement en laissant dépasser la liaison de la cote "A" de la matrice de la dudgeonnière (Fig. 245 et Tableau 21).
6. Après évasement, vérifiez l'état de la portée. Celle-ci ne doit présenter aucune rayure ou amorce de rupture. (Fig. 247).

Fig. 245

Dudgeonnière A Liaison

Fig. 246

B

Fig. 247

Vérifiez si (L) est évasé correctement et s'il n'est ni craquelé, ni rayé.

ni craquelé, ni rayé. L

Tableau 21

Diamètre des liaisons	Dimension A (mm)	Dimension B0-0.4 (mm)
6,35 mm (1/4")	0 à 0,5	9,1
9,52 mm (3/8")		13,2
12,70 mm (1/2")		16,6
15,88 mm (5/8")		19,7

Tableau 22

Diamètre des liaisons	Largeur de l'écrou flare	Largeur aux méplats
6,35 mm (1/4")	17 mm
9,52 mm (3/8")	22 mm
12,70 mm (1/2")	26 mm
15,88 mm (5/8")	29 mm

4.3.2. Mise en forme des liaisons frigori- fiques

ATTENTION

- Ne cintrez jamais plus de trois fois la liaison au même endroit sous peine de voir apparaître des amorces de rupture (écrouissage du métal).

Les liaisons seront mises en forme exclusivement à la cintreuse ou au ressort de cintrage afin d'éviter tout risque d'écrasement ou de rupture.

• Ne cintrez pas le cuivre à un angle de plus de 90^ .
• Pour pouvoir cintrer correctement les liaisons à la cintreuse, n'hésitez pas à les dégager de leur isolant dans le cas contraire il y a risque d'écrasement.
• Après cintrage, refermez l'isolant avec de la colle Néoprène et assemblez avec du ruban adhésif.

4.3.3. Raccordement des liaisons frigori- fiques

ATTENTION

Soignez particulièrement le positionnement du tube face à son raccord. Si la liaison est mal alignée, le serrage à la main est impossible et le filetage risque d'être endommagé.

Retirez les bouchons des liaisons et des robinets que lorsque vous êtes sur le point d'effectuer le branchement !

Utilisez toujours 2 clés pour le serrage afin de bien visser les écrous Flare dans l'axe du tuyau.

Le petite liaison doit toujours être raccordée avant la grosse.

Utilisez une clé dynamométrique comme spécifiée. Sinon les écrous flare pourraient se briser après un certain temps, provoquant des fuites de fluide et générant des gaz dangereux au contact d'une flamme.

Retirez les bouchons des liaisons frigorifiques.

Après avoir correctement positionné les raccords face à face, serrez les écrous à la main jusqu'au contact et finissez à la clé dynamométrique (Fig. 248) selon les couples indiqués dans le Tableau 23.

Fig. 248

Clé fixe Clé dynamométrique Ecrou Liaison côté unité intérieure Liaison

Fig. 249

Manchon isolant fourni Couvrir cette partie avec de l'isolant. Collier (grand) isolant

Tableau 23

Diamètre des écrous flare	Couple de serrage
6,35 mm (1/4")	16 à 18 N.m
9,52 mm (3/8")	32 à 42 N.m
12,70 mm (1/2")	49 à 61 N.m
15,88 mm (5/8")	63 à 75 N.m

ATTENTION

L'isolant doit s'adapter étroitement sans espace.

5. INSTALLATION DU TUYAU D'ÉVACUATION DES CONDENSATS

L'unité intérieure est équipée d'une pompe de relevage intégrée.

ATTENTION

• Raccordez les liaisons de sorte que le couvercle du boîtier de commande puisse s'enlever facilement.
• Bien isoler les liaisons pour être sûr qu'il n'y ait pas de fuites dans le boîtier de commande.

4.4. Installation de l'isolation calorifique

Isolation calorifique des raccords frigorifiques

• Après avoir vérifié qu'aucune fuite de gaz ne se produit, isolez les 2 parties des raccords frigorifiques sur les petits et gros tuyaux avec un manchon isolant.
• Terminez l'isolation en fixant le manchon aux deux extrémités au moyen de colliers Rilsan comme indiqué la Fig. 249.
• Enveloppez les deux extrémités des manchons avec du ruban adhésif vinyle de manière à ce qu'il n'y ait pas d'espace.

ATTENTION

Installez le tuyau d'évacuation des condensats conformément aux instructions suivantes. Procédez à cette intervention dans une atmosphère ambiante tempérée afin d'éviter tout risque de condensation qui pourrait entraîner des fuites.

Assurez-vous d'isoler correctement le tuyau d'évacuation des condensats de façon à ce que l'eau ne s'écoule pas des pièces raccordées.

Le tuyau d'évacuation des condensats installé doit présenter une pente descendante d'au moins 1/100.

Veillez également à ce que les tuyaux d'évacuation soient correctement isolés.

5.1. Méthode d'installation

1. Installez l'adaptateur dans l'orifice de l'unité intérieure. Fixez le collier de serrage autour de l'adaptateur dans les dimensions indiquées. Attachez-le fermement à l'aide du collier de serrage.

2. Fixez le tuyau d'évacuation (non fourni). Utilisez un tuyau PVC rigide (VP25), diamètre extérieur 38 mm, et raccordez-le à l'adaptateur à l'aide de ruban adhésif vinyle de manière à éviter toute fuite.

3. Contrôlez l'étanchéité de l'évacuation

4. Entourez l'adaptateur avec l'isolant.

Fig. 250

Collier de serrage (accessoires) 15 mm Coté souple Zone d'application de l'adhésif Raccord (non fourni) Tuyau PVC (VP25) (non fourni) 5~10 mm 20 mm Adaptateur (Accessoires) 4 mm ou moins

Fig. 251

① Tuyau d'évacuation des condensats Collier ② de serrage

Serrez le collier de serrage ② en positionnant la vis à l'horizontale. La vis doit être positionnée du côté droit de l'adaptateur ① comme indiqué ici.

1. Après avoir vérifié l'évacuation des condensats, attachez l'isolant B ③ comme indiqué Fig. 252.

Pour éviter qu'il y ait de l'espace entre l'adaptateur ① et le collier de serrage ②, appuyez fermement sur l'isolant B ③.

Fig. 252

Assurez-vous qu'il n'y ait pas d'espace. ③ Isolant B (accessoire)

• Etape 1 à 3
  Fig. 253


Appliquez l'isolant contre l'unité Unité intérieure Encoche ETAPE 1

Fig. 254

Appuyez fermement Appuyez fermement Encoche Appuyez fermement ETAPE 2

Fig. 255

Encoche Appuyez fermement Appuyez fermement Déroulez l'isolant sur le joint. ÉTAPE 3

5.2. Finition

Vérifiez qu'il n'y ait aucun espace entre l'unité intérieure et l'isolant du tuyau d'évacuation des condensats.

- Lorsqu'une pompe de relevage est utilisée:

Fig. 256

Ne recouvrez pas la plaque

- Lorsque une pompe de relevage n'est pas utilisée (évacuation naturelle):

Fig. 257

Ne recouvrez pas le couvercle du boîtier électrique

Fig. 258

CORRECT Espace de 1,5 à 2 m Tuyau Max. 300 mm Suspentes VP25 [Ø ext 32 mm ou plus] 700 mm ou moins Horizontal ou pente INTERDIT Prise d'air Remontée Siphon

5.2.1. Installation d'unités groupées

Observez la méthode suivante pour l'installation des tuyaux d'évacuations de plusieurs unités intérieures.

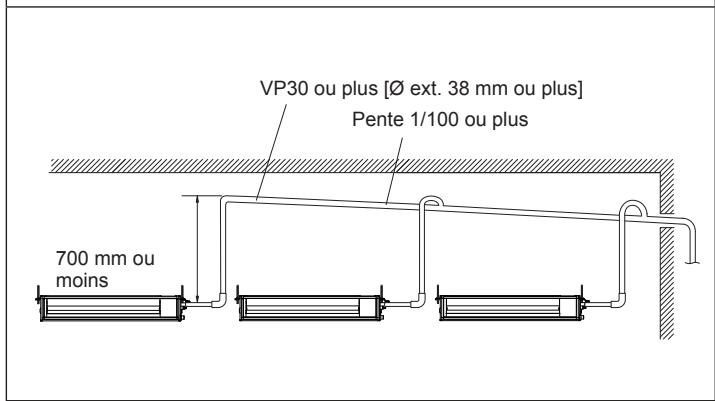

Fig. 259

VP30 ou plus [Ø ext. 38 mm ou plus] Pente 1/100 ou plus 700 mm ou moins

ATTENTION

S'assurer que l'évacuation des condensats se fasse convenablement.

Vérification de l'écoulement normal de l'eau de condensation :

Versez environ un litre d'eau doucement dans l'appareil avec une pissette pour vérifier le bon fonctionnement de la pompe de relevage et s'il n'y a pas de bruit anormal.

Fig. 260

6.1. Schéma de câblage

Fig. 261 : Câblage de l'interconnexion (vers l'unité extérieure)

Ligne Terre 1 2 3 Ligne de puissance Ligne de contrôle

Fig. 262 : Câblage de la télécommande

Type 2 fils Rouge Blanc Y1 Y2 Y3 1 2 OU Type 3 fils Rouge Blanc Noir Y1 Y2 Y3 1 2

* Branchez la télécommande à la terre si elle dispose d'un câble terre

6.2. Préparation des connexions électriques Câble d'alimentation

Réglez la longueur du câble d'alimentation pour éviter une tension excessive sur le câble, en vous référant à la figure ci-dessous.

Fig. 263

Câble de Terre 20 mm 30 mm ou plus Câble d'alimentation ou d'interconnexion

Le fil souple type HO7RNF est utilisable moyennant quelques précautions

1. Dénudez l'extrémité des conducteurs sur environ 10 mm.

2. Avec une pince à sertir, posez en bout de fil une cosse ronde à sertir du diamètre correspondant aux vis du bornier.

3. Ne serrez pas trop fermement la cosse sur le bornier à l'aide d'un tournevis approprié afin de ne pas endommager ou casser la vis.

4. L'utilisation de fils souples sans cosses rondes serties est formellement déconseillée.
5. Respecter les couples de serrage indiqué tableau
7. Ne pas fixer deux câbles avec une vis sur la même borne.

ATTENTION

Utilisez une cosse ronde sertie et serrez selon les couples de serrage, sinon un échauffement peut se produire et causer de lourd dégâts.

Fig. 264

Dénudez 10 mm Câble Vis avec rondelle spéciale Cosse ronde sertie Bornier Cosse ronde sertie Manchon Vis avec rondelle spéciale Cosse ronde sertie Câble

Tableau 24

Vis	Couple de serrage
M4	1,2 à 1,8 N.m
M5	2,0 à 3,0 N.m

6.3. Procédure de câblage

ATTENTION

Veuillez respecter le schéma précédent pour effectuer un câblage correct. Un mauvais câblage peut provoquer un dysfonctionnement des unités.

Installez les câbles de telle sorte qu'il ne puissent pas se toucher par la suite.

Pour accéder au câblage électrique, veuillez suivre les instructions de démontage.

1. Retirez le couvercle du boîtier de commande.
2. Connectez les câbles d'alimentation, de la télécommande et l'interconnexion.

Fig. 265

Couvercle Vis

Fig. 266

1 2 3 Ligne de commande Ligne d'alimentation Vers l'unité extérieure Câble d'interconnexion Terre (masse)

Sélectionnez suivant le type de télécommande utilisé (2 fils ou 3 fils):
2 fils: 2 wire
3 fils: 3 wire

Interrupteur DIP 3↔2WIRE Carte du circuit imprimé (PCB) unité intérieure Télécommande à 3 fils Télécommande à 2 fils Y1 Y2 Y3 1 2 TO REMOTE CONTROL UNIT Ex IN Télécommande Noir Blanc Câble de la télécomm- ande Terré Télécommande Connexion des pièces en option Réglé sur "3 FILS" Télécommande Réglage d'usine "Réglé sur "2 FILS" Blanc Télécommande Télécommande TÉRROUPE CONTROL UNIT Ex IN

* Branchez la télécommande à la terre si elle dispose d'un câble terre

1. Après avoir branché les câbles sans trop les tendre, sécurisez le câble de la télécommande, le câble d'interconnexion et le câble d'alimentation avec des serre-câbles sous le bornier et au niveau de la base des vannes.

Fig. 267

Câble de la télécommande Câble d'interconnexion Serre-câble Serre-câble (Moyen) (accessoire) Évitez de couvrir l'entrée d'air avec les câbles Câble d'interconnexion Évitez de toucher le plafond avec les câbles Plafond

1. Remontez le couvercle du coffret électrique.

ATTENTION

Remplissez de mastic les espaces entre les passages de câbles afin d'empêcher la condensation et le passage d'insectes dans le coffret électrique.

Veillez à ne pas réaliser le câblage de la télécommande en parallèle avec le câble de l'interconnexion unité intérieure/unité extérieure, ou avec celui de l'alimentation de l'installation. Cela pourrait entraîner une mauvaise transmission des opérations.

7. ACCESSOIRES EN OPTION

Le climatiseur peut être connecté avec les accessoires optionnels suivants :

Tableau 25

Nom de l'accessoire	N° connecteur
UTY-XWZXZGKit de connexion externe	CN47 *1
UTY-XSZXSonde déportée	CN8
UTY-XCSXCarte d'entrée et de sortie externe	CN65
UTY-LBTYMUnité de réception infrarouge	CN48
Grille intelligente UTD-GXSA-W ou UTD-GXSB-W	CN11

*1 : Se référer à la fonction n°60 pour le paramétrage d'une sortie externe.

Fig. 268

CN11 CN47 CN48 CN8

7.3.1. Méthodes de branchement

- Modification des fils

Dénudez le câble relié au connecteur du kit de câblage. Dénudez le câble (non fourni) et utilisez un manchon connecteur serti isolé pour raccorder ce câble et le câble du kit de câblage, puis soudez le fil.

ATTENTION

- Assurez-vous d'avoir isoler la connexion entre les câbles.

Fig. 269

(Non fourni) (en option - accessoires) Contact entrée/sortie Soudez et isolez la connexion

- Emplacement des connexions et des câblages.

Dans la figure suivante, tous les connecteurs sont connectés pour les besoins de la présentation. Lors d'une installation, les connexions diffèrent selon l'équipement.

Fig. 270

Controller PCB CN47 Sortie externe Entrée externe

ATTENTION

- Isolez les câbles. Après avoir ouvert le passage des câbles, retirez les bavures au bord du trou.

7.1. Contacts entrée/sortie externe

7.1.1. Entrée externe

• Le mode « Opération/Arrêt » ou le mode « Arrêt forcé » peuvent être sélectionnés dans les paramétrages des fonctions de l'unité intérieure.
• Un câble pair torsadé (22AWG) doit être utilisé. La longueur maximum du câble ne doit pas dépasser 150 m.
• Utilisez un câble d'entrée et de sortie externe approprié à l'installation.
• Le branchement des fils doit être distinct de la ligne d'alimentation.

Fig. 271

Bornier Y1 Y2 Y3 1 2 TO REMOTE CONTROL UNIT Ex IN Appareil connecté

7.1.2. Contact sans tension

Lorsqu'une alimentation n'est pas nécessaire au dispositif d'entrée que vous souhaitez connecter, utilisez un contact sans tension.

Fig. 272

Carte électronique + 1 Borne - 2 (Entrée externe) *1 Appareil connecté

* 1: Utilisation de l'interrupteur DC 12 V à 24 V, 1 mA à 15 mA.

- Signal d'entrée

Fig. 273

MARCHE ARRÊT Etat

- Lorsque la fonction est paramétrée sur «Opération/Arrêt » mode 1.

Signal d'entrée	Commande
OFF(Arrêt) → ON (Marche)	Opération
ON (Marche) → OFF (Arrêt)	Arrêt

- Lorsque la fonction est paramétrée sur «Arrêt forcé ».

Signal d’entrée	Commande
OFF(Arrêt)→ON (Marche)	Opération
ON (Marche) → OFF (Arrêt)	Arrêt

* Lorsque l'arrêt forcé est activé, l'unité intérieure s'arrête et l'utilisation de la fonction Opération/Arrêt par la télécommande est restreinte.
- Lorsque la fonction est paramétrée sur «Opération/Arrêt » mode 2.

Signal d'entrée	Commande
OFF→ON	Opération
ON → OFF	Arrêt (télécom-mande désactivée)

- Lors de l'affichage de « Opération/Arrêt »

Fig. 275

Résistance DEL Appareil connecté Carte électronique CN47 + 1 - 2

Si la fonction 60 est paramétrée sur «00».

Réglage des fonctions		État	Tension de sortie
60	00	Arrêt	0V
		Opération	12 V DC
	09	Normal	0V
		Erreur	12 V DC
	10	Arrêt du ventilateur de l’unité intérieure	0V
		Fonctionnement du ventilateur de l’unité intérieure	12 V DC
	11	Arrêt chauffage externe	0V
		Marche chauffage externe	12 V DC

7.1.3. Sortie externe

Un câble pair torsadé (22AWG) doit être utilisé. La longueur maximum du câble ne doit pas dépasser 25 m.

Utilisez un câble de sortie externe approprié à l'installation.

Tension de sortie : Haute 12 V DC ± 2 V, basse 0 V.

Intensité admissible : 50mA

- Lors de l'interverrouillage avec un périphérique externe

Fig. 274

7.2. Sonde déportée

Fig. 276

Carte électronique CN8

1. Retirez le contact existant et remplacez-le par le contact de la sonde déportée (assurez-vous d'utiliser le contact approprié).
2. Le contact d'origine doit être isolé pour qu'il ne touche pas les circuits électriques.

Paramétrage de la correction de la température de la pièce

Lorsque la sonde déportée est connectée, configurez le paramétrage des fonctions de l'unité intérieure comme indiqué ci-dessous.

1. Réglez le numéro de fonction «30» (déclencheur de température mode froid) sur «00».
2. Réglez le numéro de fonction «31» (déclencheur de température mode chaud) sur «02».

7.3. Récepteur infrarouge

- Connectez le câble du récepteur à la borne du récepteur (CN18).

Fig. 277

Carte électronique CN48 Noyau

• Utilisez 7 broches pour le câble du récepteur.
• En premier lieu, raccordez le câble du récepteur à la carte de circuit imprimé de télécommande.
• Attachez le noyau qui est fourni entre la carte de circuit imprimé de télécommande et le lien.
• Utilisez l'orifice du conduit si un câble extérieur est utilisé.

7.4. Grille intelligente

- Connectez le câble du récepteur à la borne du récepteur (CN12).

Fig. 278

Grille intelligente (CN11) DIP 101 "2": ON

Carte électronique CN11 DIP SW 101

ATTENTION

- *Isolez les câbles. Après avoir ouvert le passage des câbles, retirez les bavures au bord du trou.

Fig. 279

Serre-câble (médium/accessoires) Ouvrez ce passage de câble Bague traversée de câble (accessoire de la grille) Câble de la grille intelligente

7.5. Fixation des câbles des options

Fig. 280

Bague traversée de câble** Câble grille intelligente Câble télécommande Autres câbles optionnels Serre-câble* Câble d'alimentation Serre-câble* Entrée d'air Ne pas obstruer l'entrée d'air avec le câblage Le câblage ne doit pas toucher le plafond. Plafond

* Accessoire founi avec l'unité intérieure ** Accessoire fourni avec l'option

- Ne pas attacher le câble d'alimentation avec les autres câbles.

7.6. Micro-interrupteur DIP 101

ATTENTION

Après avoir ouvert le passage des câbles, retirez les bavures au bord du trou.

Le micro-interrupteur DIP 101 permet de définir l'utilisation ou non de la pompe de relevage intégrée et de la grille intelligente.

Le micro-interrupteur peut être utilisé aussi lorsqu'un chauffage additionnel est installé. Lorsque le fonctionnement est arrêté alors que l'unité intérieure fonctionne avec le chauffage auxiliaire, le fonctionnement continue 1 minute. Modifiez les paramétrages avec le micro-interrupteur DIP SW101.

Fig. 281

8.1. Vérification avant l'essai de fonctionnement

Avant le test de fonctionnement, vérifier les points de la liste ci-dessous :

☐	L’unité extérieure est-elle installée de façon sûre ?
☐	Avez-vous effectuer une recherche de fuite de gaz ?
☐	L’isolation thermique est-elle complète (liaisons frigorifiques gaz et liquide, tuyau d’évacuation des condensats, etc...) ?
☐	L’écoulement des condensats s’effectue-t’il sans problème ?
☐	Les câbles sont-ils correctement connectés ?
☐	Les câbles sont-ils ceux spécifiés ?
☐	La terre est-elle solidement connectée ?
☐	Aucun obstacle n’obstrue l’aspiration et le souff-lage des unités intérieures ou extérieures ?
☐	Avez-vous effectuer la charge en fluide comme indiqué ?
☐	Les vannes 3 voies (gaz et liquide) sont-elles ouvertes ?
☐	Avez-vous mis sous-tension l’unité pendant plus de 6 heures ?

Après avoir vérifié tous ces points, vous pouvez débuter la procédure d'essai de fonctionnement. Reportez-vous à l'unité extérieure.

Interrupteur DIP SW101	Etat interrupteur DIP SW101		Détails
	ON	OFF
1	Désactivé	Activé *	Pompe de relevage
2	Activé	Désactivé *	Grille intelligente
3	Activé	Désactivé *	Délai ventila-teur

* Réglage usine

1. TÉLÉCOMMANDE INFRAROUGE

1.1. Accessoires

Les accessoires d'installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

⚠ ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Références : - AR-RAH1E pour AUYG 7 9 12 14 18 LVL et AGYG 9 12 et 14 LVC

- AR-REA2E pour ASYG 7 9 12 et 14 LU

- AR-REB1E pour ASYG 7 9 12 et 14 LMCE

Désignation	Forme	Qté	Usage
Télécommande infrarouge		1	Commande de l’appareil
Piles		2	Alimentation de la télécommande
Support de la télécommande infrarouge		1	Fixation de la télécommande
Vis		2	Fixation du support de la télécommande

1.2. Télécommande infrarouge optionnelle

1.2.1. Télécommande infrarouge UTY-LBTYM

Récepteur et télécommande infrarouge en option pour les modèles ARYG 07, 09, 12 LSL. Reportez-vous à la notice d'installation NI 923 105.

1.2.2. Télécommande infrarouge UTY-LRHYM

Récepteur et télécommande infrarouge en option pour les modèles ARYG 07, 09, 12 LTT. Reportez-vous à la notice d'installation NI 923 082.

1.3. Mise en place des piles

ATTENTION

• Ne laissez pas les piles à la portée d'enfants.
• Si vous n'utilisez pas la télécommande pendant une longue période, enlevez les piles pour éviter d'éventuelles fuites qui pourraient endommager l'appareil.
• Si du liquide s'écoulant des piles entre en contact avec la peau, les yeux ou la bouche, rincez immédiatement avec beaucoup d'eau et consultez votre médecin.
• Les piles usées doivent être enlevées immédiatement et recyclées de manière appropriée.
• Ne tentez jamais de recharger des piles.

⚠️ AVERTISSEMENT

• Ne mélangez jamais des piles neuves et des piles usées, ni différents types de piles.
• Les piles durent environ un an dans des conditions d'utilisation normales. Si la portée de fonctionnement de la télécommande diminue, remplacez les piles et appuyez sur le bouton RESET avec la pointe d'un stylo ou un autre objet pointu.

1.3.1. Télécommande AR-RAH1E

Mise en place des piles (R03/LR03 x 2).

1. Appuyez sur le couvercle au dos de la télécommande et tirez dans le sens de la flèche ▼.
2. Insérez les piles. Veillez à ne pas inverser les polarités (+ / -).
3. Fermez le couvercle.

Fig. 282

1.3.2. Télécommande AR-REA2E / AR-REB1E

Mise en place des piles (R03/LR03 x 2).

1. Faites glisser le couvercle avant et retirez-le. Faites-le glisser dans la direction de la flèche.

Fig. 283

1. Insérez les piles. Veillez à ne pas inverser les polarités (+ / -).

Fig. 284

1. Fermez le couvercle avant.

1.4. Installation

ATTENTION

• Vérifiez que l'emplacement choisi permet la transmission du signal vers l'unité intérieure.
• Evitez les emplacements soumis directement au rayonnement solaire ou à proximité d'une source de chaleur.

Installez la télécommande de façon à ce que la cellule photo-électrique du climatiseur permette la réception du signal de la télécommande.

Le signal est transmis jusqu'à 7 m pour la télécommande AR-RAH1E et 6 m pour la télécommande AR-REA2E.

Lors de l'installation vérifiez que la télécommande fonctionne correctement.

1.4.1. Télécommande AR-RAH1E

1. Vissez le support de la télécommande sur un mur ou un pilier à l'aide des 2 vis fournies. (Fig. 285).

Fig. 285

Vis

1. Installez la télécommande sur son support.

Fig. 286

Inserez Appuyez

1. Pour utiliser la télécommande, enlevez-la de son support comme indiqué sur la Fig. 287.

Fig. 287

Tirez vers le haut Tirez vers l'avant

1.4.2. Télécommande AR-REA2E / AR-REB1E

1. Vissez le support de la télécommande sur un mur ou un pilier à l'aide des 2 vis fournies. (Fig. 288).

Fig. 288

Support de la télécommande Vis autotaraudeuse (petite)

1. Installez la télécommande sur son support.

Fig. 289

(1) Positionnez Télécommande (2) Insérez

1.5. Paramétrage de la télécommande

1.5.1. Télécommande AR-RAH1E

Avant de paramétrer les unités, il faut vérifier le codage de la télécommande. Pour plus de détails concernant l'intérêt du codage, voir le § 2.4 Codage de la télécommande, page 115.

ETAPE 1 Sélection du codage de la télécommande

Procédez comme suit pour sélectionner le codage de la télécommande. (N.B. Le climatiseur ne pourra pas recevoir le signal s'il n'a pas été correctement paramétré).

Appuyez simultanément sur les boutons FAN et SET TEMP (▲), et sur le bouton RESET pour accéder au paramétrage des fonctions. Puis, relâchez RESET en premier.

1. Appuyez sur le bouton SET TEMP (▲) ou (▼) pour changer le code A -> b -> c -> d. Le code sur l'affichage doit correspondre au code du climatiseur (réglé en usine sur A).

S'il n'est pas nécessaire de modifier le code, appuyez sur le bouton MODE et allez directement à l'ETAPE 2.

1. Appuyez sur le bouton TIMER MODE et vérifiez que l'unité intérieure reçoit bien le signal.
2. Appuyez sur le bouton MODE de nouveau pour valider le code, puis continuez avec l'ETAPE 2.

Fig. 290

• Le code du climatiseur est réglé sur A en usine. Pour modifier ce code reportez-vous à la page 115, § 2.4 Codage de la télécommande.
• La télécommande remet le code à A lors du remplacement des piles de la télécommande. Si vous utilisez un code autre que A, vous devez alors régler le code de nouveau après le remplacement des piles. Si vous ne connaissez pas le code du climatiseur, essayez chaque code (A -> b -> c -> d) jusqu'à trouver celui qui fait fonctionner le climatiseur.

ETAPE 2 Sélection du numéro de fonction et paramétrage de la valeur

Ce paragraphe présente la méthode de paramétrage des différentes fonctions, à l'aide de la télécommande infrarouge. Chaque installation nécessite un réglage particulier. Tous les paramètres sont présentés au § «3. Fonctions et paramètres à régler», page 136. Effectuez les réglages appareil éteint.

1. Appuyez sur le bouton SET TEMP (▲) ou (▼) pour sélectionner le numéro de fonction. (Appuyez sur le bouton MODE pour basculer entre les chiffres gauche et droite.)

2. Appuyez sur le bouton FAN pour paramétrer la valeur. (Appuyez de nouveau sur le bouton FAN pour revenir à la sélection du numéro de fonction).

3. Appuyez sur le bouton SET TEMP (▲) ou (▼) pour sélectionner le paramétrage de la valeur. (Appuyez sur le bouton MODE pour basculer entre les chiffres gauche et droite.) Pour paramétrer d'autres fonctions, appuyez sur la touche FAN.

4. Appuyez sur le bouton TIMER MODE, puis sur le bouton START/STOP pour valider les réglages.
5. Appuyez sur le bouton RESET pour quitter le mode de réglage des fonctions.
6. Après avoir réglé les fonctions, mettez l'appareil hors tension, puis remettez-le sous tension.

Fig. 291

Numéro de la fonction 00 R:00 Paramétrage de la valeur MODE ECONOMY FILTER RESET SLEEP START STOP SET SET SET SWING

ATTENTION

- Après avoir éteint l'appareil, attendre au moins 10 secondes avant de l'allumer à nouveau. Sinon le paramétrage des fonctions ne sera pas effectif.

1.5.2. Télécommande AR-REA2E

Effectuer les paramétrages des fonctions, selon les conditions d'installation et usage de la télécommande.

ATTENTION

• Vérifier que le travail de câblage pour l'unité extérieure est terminé.
• Vérifier si le couvercle du boîtier électrique sur l'unité extérieure est en place.

Ce paragraphe présente la méthode de paramétrage des différentes fonctions, à l'aide de la télécommande infrarouge. Chaque installation nécessite un réglage particulier. Des paramètres incorrects peuvent provoquer le dysfonctionnement de l'unité intérieure. Tous les paramètres sont présentés au «3. Fonctions et paramètres à régler», page 136.

• Régler le code du signal de l'unité intérieure et de la télécommande.
• Il faut paramétrer les valeurs pour chaque de fonction.
• Le nouveau paramétrage ne sera pas pris en compte si des numéros ou des valeurs non valides sont sélectionnés.

Effectuez les réglages appareil éteint.

Pour entrer dans le mode paramétrage appuyez simultanément sur les boutons POWERFUL et SET TEMP (∧/∨)

puis appuyez sur reset avec la pointe d'un stylo.

1. Appuyez sur le bouton SET TEMP (∧/∨) pour sélectionner le numéro de fonction. (Appuyez sur le bouton 10°C HEAT pour basculer entre les chiffres gauche et droite.)
2. Appuyez sur le bouton POWERFUL pour paramétrer la valeur. (Appuyez de nouveau sur le bouton POWERFUL pour revenir à la sélection du numéro de fonction).
3. Appuyez sur le bouton SET TEMP (∧/∨) pour sélectionner le paramétrage de la valeur. (Appuyez sur le bouton 10°C HEAT pour basculer entre les chiffres gauche et droite.)
4. Appuyez sur le bouton MODE, validez les réglages dans l'ordre indiqué, en vous assurant que le bip retentisse.
5. Ensuite, appuyez sur le bouton START/STOP (☐/☐), en vous assurant que le bip retentisse.
6. Appuyez sur RESET pour quitter le mode paramétrage.
7. Après avoir réglé les fonctions, mettez l'appareil hors tension, puis remettez-le sous tension.

Fig. 292

Numéro de la fonction 00 R 00 Paramétrage de la valeur 10/16HEAT TEMP. POWERFUL MODE FAN Ammens Ammens

ATTENTION

- Après avoir éteint l'appareil, attendre au moins 10 secondes avant de l'allumer à nouveau.

Sinon le paramétrage des fonctions ne sera pas effectif.

1.5.3. Télécommande AR-REB1E

Avant de paramétrer les unités, il faut vérifier le co-dage de la télécommande.

ETAPE 1 Sélection du codage de la télécommande

Procédez comme suit pour sélectionner le codage de la télécommande. (N.B. Le climatiseur ne pourra pas recevoir le signal s'il n'a pas été correctement paramétré).

Pour entrer dans le mode paramétrage appuyez simultanément sur les boutons POWERFUL et SET TEMP (∧/∨)

puis appuyez sur reset avec la pointe d'un stylo.

1. Appuyez sur le bouton SET TEMP (A/V) pour changer le code A -> b -> c -> d. Le code sur l'affichage doit correspondre au code du climatiseur (réglé en usine sur A). S'il n'est pas nécessaire de modifier le code, appuyez sur le bouton 10°C HEAT et allez directement à l'ETAPE 2.
2. Appuyez sur le bouton MODE et vérifiez que l'unité intérieure reçoit bien le signal.
3. Appuyez sur le bouton 10°C HEAT de nouveau pour valider le code, puis continuez avec l'ETAPE 2.

⚠️ AVERTISSEMENT

- La télécommande remet le code à A lors du remplacement des piles de la télécommande. Si vous utilisez un code autre que A, vous devez alors régler le code de nouveau après le remplacement des piles. Si vous ne connaissez pas le code du climatiseur, essayez chaque code (A -> b -> c -> d) jusqu'à trouver celui qui fait fonctionner le climatiseur.

ETAPE 2 Sélection du numéro de fonction et paramétrage de la valeur

Ce paragraphe présente la méthode de paramétrage des différentes fonctions, à l'aide de la télécommande infrarouge. Chaque installation nécessite un réglage particulier. Tous les paramètres sont présentés au § «3. Fonctions et paramètres à régler», page 136.

Effectuez les réglages appareil éteint.

Pour entrer dans le mode paramétrage appuyez simultanément sur les boutons POWERFUL et SET TEMP (∧/∨)

puis appuyez sur reset avec la pointe d'un stylo.

1. Appuyez sur le bouton SET TEMP (∧/∨) pour sélectionner le numéro de fonction. (Appuyez sur le bouton 10°C HEAT pour basculer entre les chiffres gauche et droite.)
2. Appuyez sur le bouton POWERFUL pour paramétrer la valeur. (Appuyez de nouveau sur le bouton POWERFUL pour revenir à la sélection du numéro de fonction).
3. Appuyez sur le bouton SET TEMP (∧/∨) pour sélectionner le paramétrage de la valeur. (Appuyez sur le bouton 10°C HEAT pour basculer entre les chiffres gauche et droite.)
4. Appuyez sur le bouton MODE, validez les réglages dans l'ordre indiqué, en vous assurant que le bip retentisse.
5. Ensuite, appuyez sur le bouton START/STOP (☑/I), en vous assurant que le bip retentisse.
6. Appuyez sur RESET pour quitter le mode paramétrage.
7. Après avoir réglé les fonctions, mettez l'appareil hors tension, puis remettez-le sous tension.

Fig. 293

Numéro de la fonction 00 R 00 Paramétrage de la valeur 10V/HEAT TEMP. POWERUL MODE FAN

ATTENTION

• Après avoir éteint l'appareil, attendre au moins 10 secondes avant de l'allumer à nouveau.
  Sinon le paramétrage des fonctions ne sera pas effectif.

1.6. Codage de la télécommande

ATTENTION

• Si vous n'appuyez sur aucun bouton dans les 30 secondes suivant l'affichage du code, le système retourne à l'affichage de l'horloge. Dans ce cas, recommencez à l'étape 1.
• Le code du climatiseur est réglé sur A en usine. La télécommande remet le code à A lors du remplacement des piles de la télécommande. Si vous utilisez un code autre que A, vous devez alors régler le code de nouveau après le remplacement des piles.
• Si vous ne connaissez pas le code du climatiseur, essayez chaque code (A -> b -> c -> d) jusqu'à trouver celui qui fait fonctionner le climatiseur.

1.6.1. Télécommande AR-RAH1E

Lorsque plusieurs climatiseurs sont installés dans la même pièce, il peut être utile d'associer une télécommande donnée à un climatiseur donné. Ceci est possible en codant la télécommande et le climatiseur (4 codes possibles). Ce codage a pour but d'éviter les interférences de communication entre plusieurs climatiseurs installés dans une même pièce.

Procédez comme suit pour sélectionner le codage de la télécommande.

1. Appuyez sur le bouton START/STOP jusqu'à l'affichage de l'horloge sur la télécommande.
2. Appuyez sur le bouton MODE pendant au moins 5 secondes pour faire afficher le code actuel (réglé sur A en usine).
3. Appuyez sur les boutons +/- pour changer le code A -> b -> c -> d. Le code sur l'affichage doit correspondre au code du climatiseur.
4. Appuyez de nouveau sur le bouton MODE pour retourner à l'affichage de l'horloge. Le code a été modifié.

Fig. 294

1.6.2. Télécommande AR-REA2E

Lorsque plusieurs climatiseurs sont installés dans la même pièce, il peut être utile d'associer une télécommande donnée à un climatiseur donné. Ceci est possible en codant la télécommande et le climatiseur (4 codes possibles).

Ce codage a pour but d'éviter les interférences de communication entre plusieurs climatiseurs installés dans une même pièce.

Procédez comme suit pour sélectionner le codage de la télécommande (N.B. Le climatiseur ne pourra pas recevoir le signal s'il n'a pas été correctement paramétré).

1. Appuyez sur le bouton START/STOP (ふ/l) jusqu'à l'affichage de l'horloge sur la télécommande.
2. Appuyez sur le bouton MODE pendant au moins 5 secondes pour faire afficher le code actuel (réglé sur R en usine).
3. Appuyez sur les boutons (∧/∨) pour changer le code R↔b↔c↔d. Le code sur l'affichage doit correspondre au code du climatiseur.
4. Appuyez de nouveau sur le bouton MODE pour retourner à l'affichage de l'horloge. Le code a été modifié.

Fig. 295

R 10L/HEAT TEMP. POWERFUL MODE FAN +/-mm/min +/- swing

INSTALLATION DES TÉLÉCOMMANDES

2. TÉLÉCOMMANDES FILAIRES

2.1. Accessoires

Références : - AR-WAE1E pour modèles ARYG 7, 9, 12 LLT et LLTB

- UTY-RLRY pour modèles ARYG 7, 9, 12 LSL

Désignation	Forme	Qté	Usage
AR-WAE1E
Télécommande filaire		1	Pour commander l'appareil.
Câble de la télécommande		1	Pour la connexion de la télécommande.
Contact externe*		1	Pour la connexion de la télécommande filaire sur la platine électronique de l'unité intérieure ou la platine interface suivant les modèles d'unités intérieures utilisées.
Vis autotaraudeuse (M4 x 16 mm)		2	Pour l'installation de la télécommande.
Collier rilsan*		1	Pour la fixation de la télécommande et du câble de la télécommande.
Vis autotaraudeuse* (M4 x 14 mm)		1	Pour l'installation du câble de la télécommande sur l'unité intérieure.
Serre-câble*		1
UTY-RLRY
Télécommande filaire		1	Pour commander l'appareil.
CD-ROM		1	Inclus la notice d'utilisation.
Vis (M4 x 16mm)		2	Installer la télécommande.
Collier		1	Fixer le câble de la télécommande à la télécommande.

* Non fourni avec les modèles ARYG 7, 9, 12

2.2. Télécommandes filaires optionnelles

2.2.1. Télécommande filaire UTY-RVNYM

Reportez-vous à la notice d'installation NI 923 095.

2.2.2. Télécommande filaire simplifiée UTY-RS-NYM

Reportez-vous à la notice d'installation NI 923 083.

2.3. Installation de la télécommande AR-WAE1E

ATTENTION

- Afin de ne pas gêner le fonctionnement de la cellule thermique de la télécommande, installez celle-ci à l'abri des rayons solaires et à l'écart du soufflage direct de l'air sous l'unité intérieure.

Cellule thermique

- S'il s'avère impossible de ne pas faire cheminer le câble de la télécommande le long d'un câble de puissance ou d'une source électromagnétique, utilisez un câble blindé. - Evitez de toucher la carte électronique, les composants et les câbles avec les doigts.

1. Ouvrez la face avant de la télécommande après avoir retiré les deux vis comme indiqué sur la Fig. 296, et déposez le couvercle de la télécommande.

Fig. 296

00000 SET TEMP START STOP THERM INDEE DAY PAN SUN HOLD THERM INDEE DAY PAN SUN HOLD THERM INDEE DAY PAN SUN HOLD THERM INDEE DAY PAN SUN HOLD THERM INDEE DAY PAN SUN HOLD THERM INDEE DAY PAN SUN HOLD

Vis

Façade du boîtier Support (vue arrière) du boîtier

Débranchez ensuite le connecteur afin de ne pas endommager les fils de raccordement en laissant le couvercle suspendu au boîtier.

N'oubliez pas de remettre le connecteur en place lors du remontage du couvercle.

1. Ne touchez pas les fils de la télécommande directement avec les doigts.

2. Passez le cordon de raccordement dans le trou à l'arrière du boîtier.

3. Fixez les fils dans le bornier situé au fond à droite du boîtier (Fig. 297).

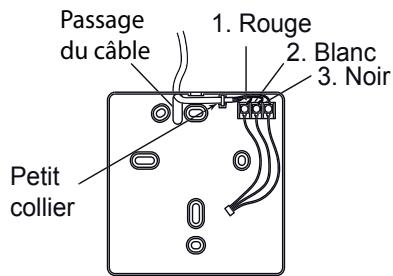

Fig. 297

Passage du câble 1. Rouge 2. Blanc 3. Noir Petit collier

1. Attachez le câble dans le boîtier avec un collier.
2. Si le câble doit rester en apparent, découpez une encoche dans le haut du boîtier pour y passer le câble.
3. Installez le boîtier de la télécommande dans le mur et fixez-le avec des vis.

Fig. 298

Câble de la télécommande Connecteur Vis Support Boîte

Fig. 299

Mettre à la terre si la télécommande a un fil de terre

a un fil de terre Enveloppez le connecteur et les fils de la télécommande avec de l'adhésif ou tout autre isolant comme indiqué ici. Télécommande

2.3.1. Méthode de câblage

ATTENTION

- Lorsque vous connectez le câble de la télécommande à l'unité intérieure, ne le connectez pas au bornier d'alimentation de l'unité extérieure ni au bornier d'interconnexion de l'unité intérieure. Vous risquez de provoquer un dysfonctionnement.

Vous pouvez connecter le câble de la télécommande sur l'unité intérieure de deux manières.

La première méthode consiste à utiliser le contact externe fourni avec la télécommande filaire et la deuxième méthode permet de connecter le câble de la télécommande sur le bornier spécifique situé sur l'unité intérieure.

Ce bornier spécifique diffère en fonction du modèle. Modifiez le câble de la télécommande comme indiqué comme suit, puis connectez-le.

Reliez le câble de la télécommande filaire directement sur le bornier spécifique de l'unité intérieure.

Fig. 300

Vis M4 Bornier

Côté unité intérieure 3 2 1 * Noir Blanc Rouge

* Reliez la télécommande à la terre si elle possède un fil de terre.

Fig. 301

Câble de la télécommande Bornier de la télécommande Unité intérieure Carte électronique Bornier alimentation ou unité extérieure

Note : Cela ne fonctionnera pas si vous connectez le câble sur le bornier alimentation ou unité extérieure.

2.3.2. Paramétrage des micro-interrupteurs

Paramétrez les micro-interrupteurs de la télécommande :

Fig. 302 - Exemple

Façade du boîtier (vue arrière) Micro-interrupteur 2 Micro-interrupteur 1 OFF ON 1 2 3 4 5 6 ON

N.B. : Le micro-interrupteur 2 ne doit pas être utilisé.

Tableau 26

Micro-interrupteur 1	N°	Etat		Détail
		OFF	ON
	1	♦		Ne pas modifier
	2	♦		Paramétrage avec 2 télé-commandes.(reportez-vous au paragraphe 3.8.2 Contrôle à l'aide de deux télécommandes).
	3	♦		Ne pas modifier
	4	♦		Ne pas modifier
	5	♦		Ne pas modifier
	6	♦ Invalide	Valide	Paramétrage de la sauvegarde des données.(Mettez le curseur sur ON pour utiliser les piles dans la télécommande.Si ce réglage n'est pas sur ON, toutes les données paramétrées seront supprimées lors d'une coupure d'alimentation.

♦ Paramétrage d’usine

2.3.3. Mise sous tension et opération de test

Mise sous tension

1. Vérifiez le branchement de la télécommande et le paramétrage des micro-interrupteurs.
2. Remettez en place l'avant du boîtier.

* N'oubliez pas de remettre le connecteur en place lors du remontage du couvercle.

1. Vérifiez le branchement des unités intérieures et extérieure et le paramétrage des micro-interrupteurs, ensuite allumez les unités intérieure et extérieure. Après le clignotement pendant quelques secondes de "9C", l'heure apparaît au centre de l'affichage de l'écran de la télécommande (Fig. 303).

Fig. 303

1. Arrêtez le climatiseur.
2. Appuyez simultanément sur les touches de contrôle principal et de ventilation pendant au moins 2 secondes afin de démarrer le test (Fig. 304).

* Exécutez le test pendant 60 minutes.

* Pour arrêter le test, appuyez sur la touche "START / STOP".

Fig. 304

Auto-diagnostic de l'installation

Si une erreur se produit, l'écran suivant apparaît (Fig. 305). Le symbole "EE" qui indique un défaut est affiché.

Fig. 305

N° Unité Code erreur SU MO U WE TH FR SA 00:00 EE

2.3.4. Paramétrage de la mesure de température d'ambiance dans une pièce

Selon la configuration de votre installation, il est possible de paramétrer la mesure de la température dans une pièce. Deux possibilités s'offrent à vous :

2.3.4.1. Sélection à partir de l'unité intérieure

La température de la pièce est détectée par la sonde de température ambiante de l'appareil. Cette fonction est configurée en usine (la fonction n° 42 sur 00). En appuyant sur la touche "ECONOMY/THERMO SENSOR", le symbole affiché clignote, indiquant le blocage de la fonction.

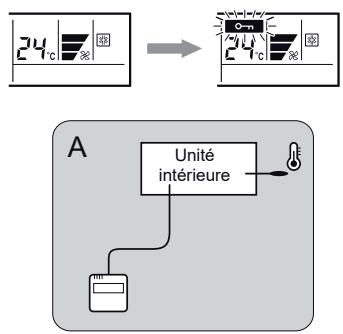

Fig. 306

2.3.4.2. Sélection couplée unité intérieure / télécommande (Choix de la thermistance de température libre)

• Réglez tout d'abord la fonction n° 42 sur 01 (reportez-vous au § «3. Fonctions et paramètres à régler», page 136)
• Appuyez sur la touche "ECONOMY/THERMO SENSOR" au moins 5 secondes afin de débloquer la fonction. Le symbole Thermo sensor s'affiche lorsque la fonction est débloquée.

- Appuyez une nouvelle sur fois la touche "ECONOMY/THERMO SENSOR" afin de pouvoir sélectionner la sonde de température adaptée : celle de l'unité intérieure ou celle de la télécommande.

Fig. 307

24°C

⚠ AVERTISSEMENT

• Les méthodes 1 (sélection à partir de l'unité intérieure) et 2 (sélection couplée unité intérieure/télécommande) utilisées pour sélectionner la température d'ambiance d'une pièce, nécessitent le verrouillage de la fonction choisie.
• Prenez soin de vérifier que cette fonction est bien bloquée et qu'elle est validée lorsque, en appuyant sur la touche "ECONOMY/THERMO SENSOR", le symbole clignote.

- Lors du paramétrage de la télécommande, si la valeur de la température entre la sonde de l'unité intérieure et celle de la télécommande varie considérablement, la sonde de l'unité intérieure pourrait retourner temporairement à l'état de contrôle.

• Si la sonde de la télécommande détecte la température prés du mur et si la température ambiante est différente alors, la sonde pourrait ne pas détecter la température ambiante correctement.
• Quand la sonde positionnée sur le côté extérieur du mur est exposé à l'air, il est recommandé d'utiliser la sonde de température de l'unité intérieure pour détecter la température ambiante, quand la différence de température entre l'intérieure et l'extérieure est trop élevée.
• Le capteur de température de la télécommande n'est pas seulement utilisé en cas de problème lors de la mesure du capteur de température de l'unité intérieure.

2.3.5. Paramétrage des fonctions

Ce paragraphe présente la méthode de paramétrage des différentes fonctions, à l'aide des télécommandes. Chaque installation nécessite un réglage particulier. Effectuez les réglages appareil éteint.

Un paramétrage incorrect peut provoquer un dysfonctionnement de l'unité intérieure. Cette procédure doit être utilisée par l'installateur ou tout autre personnel qualifié seulement.

2.3.5.1. Méthode de paramétrage

Paramétrez les différentes fonctions selon les conditions d'installations en utilisant la télécommande. (Reportez-vous au § 3, page 136.

1. Appuyez simultanément sur les touches de choix de température (∧) (∨) et de contrôle du ventilateur pendant au moins 5 secondes pour entrer dans le mode paramétrage des fonctions (Fig. 308).

Fig. 308

1. Appuyez sur la touche "SET BACK" (Abaisser) pour sélectionner le numéro de l'unité intérieure (Fig. 309).

Fig. 309

SET BACK SU TU WE TH FR SA 00:00 N° de l'unité intérieure

1. Appuyez sur la touche de réglage de l'heure pour sélectionner le numéro de la fonction (Fig. 310).

Fig. 310

Su TU WE TH FR SA 00:30 Numéro de la fonction

1. Appuyez sur les touches de choix de température (∧) (∨) pour sélectionner la valeur de paramétrage. L'écran clignote comme indiqué sur la droite durant le choix de la valeur (Fig. 311).

Fig. 311

1. Appuyez sur la touche "TIMER SET" pour confirmer le paramétrage.

*Appuyez sur cette touche pendant quelques secondes jusqu'à ce que la valeur arrête de clignoter. Si l'affichage de la valeur change ou si “--” apparaît quand le clignotement s'arrête, la valeur paramétrée n'a pas été prise correctement.

Fig. 312

SU MO TU WE TH FR SA 00:30 01 Paramétrage

1. Répétez les opérations 2 et 5 pour exécuter des paramétrages supplémentaires.

* Appuyez de nouveau simultanément sur les touches de choix de température (∧) (∨) et de contrôle du ventilateur plus de 5 secondes pour annuler le mode de paramétrage des fonctions. De plus, le mode de paramétrage des fonctions sera automatiquement annulé après 1 minute si aucune opération n'est exécutée.

1. Après avoir exécuté le paramétrage des fonctions, coupez le courant et puis remettez l'installation sous tension pour valider les réglages.

2.4. Installation de la télécommande UTY-RLRY

2.4.1. Choix de l'emplacement du capteur d'ambiance

ATTENTION

Quand le capteur de température de la télécommande détecte la température à proximité d'un mur et si la température est différente entre la température ambiante et celle du mur, il se peut que le capteur ne détecte pas correctement la température ambiante.

Aussi, si l'autre côté du mur donne sur l'extérieur, il est recommandé d'utiliser le capteur de température de l'unité intérieure pour détecter la température ambiante, surtout si la différence entre la température intérieure et extérieure est significative.

L'emplacement du capteur de température ambiante peut être sélectionné de 2 façons (fig. 4). Choisissez l'emplacement le plus adapté pour que le capteur détecte la température ambiante (le capteur de l'unité intérieure ou de la télécommande).

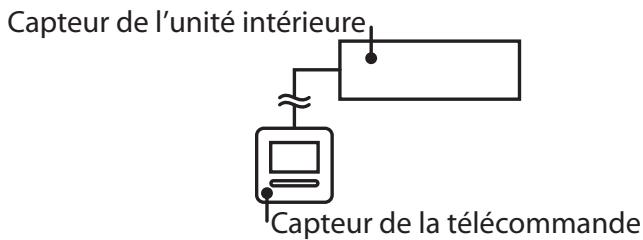

Fig. 313

Capteur de l'unité intérieure Capteur de la télécommande

Si vous utilisez le capteur de la télécommande, un paramétrage sera nécessaire «8.7. Réglage du capteur de la télécommande», page 19.

2.4.2. Retirez la façade

Quand vous ouvrez la télécommande, débranchez le connecteur de la façade pour ne pas faire pendre la façade par les câbles et endommager ces derniers. Lors de l'installation de la façade, veillez à connecter le connecteur. Lors de la connexion/déconnexion du connecteur, veillez à ne pas endommager les câbles.

Ouvrez les fermetures (2 emplacements) avec un tournevis plat, et séparez la façade et la plaque arrière.

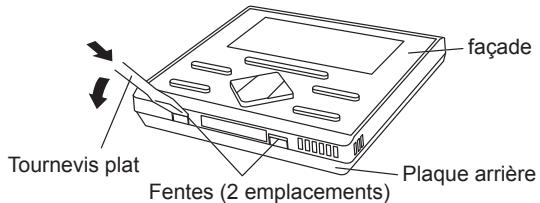

Fig. 314

façade Tournevis plat Fentes (2 emplacements) Plaque arrière

Déconnectez le connecteur situé sur la carte électronique de la façade.

Plaque arrière façade (verso) Connecteur

2.4.3. Paramètrage du micro-interrupteur

ATTENTION

- Utilisez un tournevis isolé pour régler les micro-interrupteurs DIP.

Fig. 315

Façade (verso) Réglez le commutateur DIP sur ON (marche) ARRÊT ⇌ MARCHE

Avant d'utiliser cette télécommande, réglez toujours le micro interrupteur DIP sur ON (marche). Sinon, lors de la mise sous tension, les données réglées avec le menu seront effacées et causeront des erreurs de fonctionnement.

Micro-interrupteur

• Active/désactive la fonction de sauvegarde de la batterie interne (en cas de maintenance ou de coupure/panne de courant).
• Il est désactivé en réglage usine pour éviter d'user la batterie.

2.4.4. Installation de la plaque arrière

Fig. 316 - Montage avec un boîtier encastré

Câble de télécommande Connecteur Boîtier Plaque arrière Vis Mastic Piège

Fig. 317 - Montage direct sur un mur

Couper Plaque arrière Façade avant Gaine de câble [section de plus 1 mm] Mastic

2.4.5. Câbles de la télécommande

Fig. 318 - Diamètre extérieur de la gaine du câble inférieur à 5 mm

Câble blindé A B Câble blindé A B Câble de Terre C A : 7 mm B : 7 mm C : 25 mm

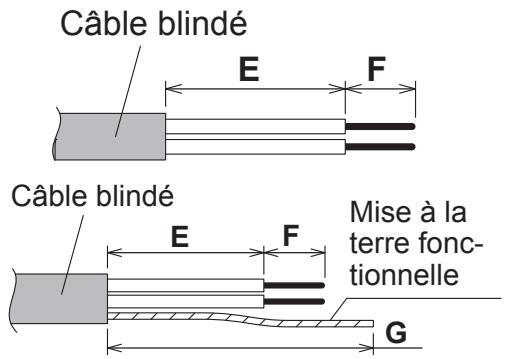

Fig. 319 - Diamètre extérieur de la gaine du câble supérieur à 5 mm - montage avec un boîtier («5.3. Installation», page 12)

Câble blindé E F Câble blindé E F Mise à la terre fonc- tionnelle G

E: 45 mm
F: 7 mm
G: 60 mm

Fig. 320 - Diamètre extérieur de la gaine du câble supérieur à 5 mm - montage direct sur un mur («5.3. Installation», page 12)

Câble blindé E F Câble blindé E F Mise à la terre fonc- tionnelle G

E: 65 mm
F: 7 mm
G: 80 mm

2.4.6. Connexion du câble de la télécommande filaire

ATTENTION

- Pour la connexion du câble de la télécommande au bornier de la télécommande, veuillez utiliser le couple de serrage indiqué. Si vous serrez trop fort les vis, elles risquent de briser le bornier. Veillez à ne pas endommager le câble en serrant trop les serre-câbles.

Couple de serrage

0.8 à 1.2 N.m

Fixez la gaine du câble de connexion à l'aide du serre-câble. Serrez fermement le câble de façon à ce que la force de traction ne se propage pas à la borne de connexion même si une force de 30 N est appliquée au câble.

Choisissez un câble flexible qui peut être attaché avec des serre-câbles sur la gaine du câble dans la télécommande.

Fig. 321 - Diamètre extérieur de la gaine du câble inférieur à 5 mm

CORRECT Serre-câble Mise à la terre fonctionnelle (si nécessaire)

INCORRECT

Fig. 322 - Diamètre extérieur de la gaine du câble supérieur à 5 mm

CORRECT Mise à la terre fonctionnelle Serre-câble Serre-câble Mise à la terre fonctionnelle (si nécessaire)

INCORRECT

2.4.7. Installez la façade

Connectez le câble de connexion au connecteur de la carte électronique de la façade. Insérez la partie supérieure de la façade. Sinon, cela risque d'endommager l'intérieur de la télécommande. Lorsque vous fixez la façade, assurez-vous que les câbles ne sont pas coincés par cette dernière.

Fig. 323

(1) (2)

2.4.8. Connexion sur l'unité intérieure

ATTENTION

• Connectez le câble de la télécommande sur l'unité intérieure, ne pas le connecter sur l'unité extérieure ou au bornier d'alimentation. Cela pourrait provoquer un dysfonctionnement.
• Lors du paramétrage du micro-interrupteur DIP (SW1) sur la carte électronique de l'unité intérieure, assurez-vous de couper l'alimentation. Sinon, la carte électronique de l'unité intérieure pourrait être endommagée.

La connexion du câble de la télécommande à l'unité intérieure peut se faire de deux manières. La première consiste à utiliser le câble de connexion de l'unité intérieure et la deuxième, à connecter le câble de télécommande au bornier situé sur l'unité intérieure.

2.4.8.1. Méthode 1 : connexion au connecteur

1. Utilisez un outil pour dénuder l'extrémité du câble de la télécommande, la Fig. 14. Connectez-le au contact avec le connecteur femelle Fig. 15. Assurez-vous d'isoler la connexion entre les câbles.

Fig. 324

20 mm Câble de télécommande (sans polarité)

Fig. 325

Blanc Rouge Raccord isolé Connecteur télécommande Noir Coupez et isolez Câble de télécommande (sans polarité)

1. Raccorder le câble de la télécommande au câble du contact avec le connecteur femelle et l'insérez dans le connecteur CNC01.

Réglez sur « 2WIRE » le micro-interrupteur DIP (SW1) sur la carte électronique de l'unité intérieure.

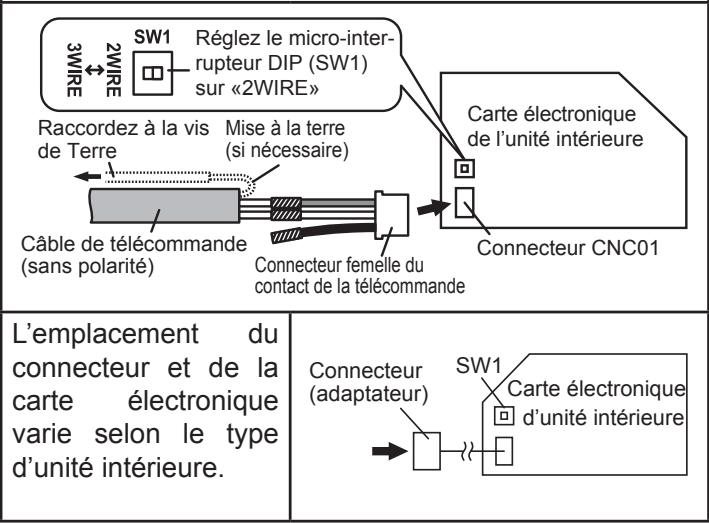

Fig. 326

Raccordez à la vis de Terre Mise à la terre (si nécessaire) Câble de télécommande (sans polarité) Connecteur femelle du contact de la télécommande Réglez le micro-inter-rupteur DIP (SW1) sur «2WIRE» Carte électronique de l'unité intérieure Connecteur CNC01 L'emplacement du connecteur et de la carte électronique varie selon le type d'unité intérieure. Connecteur (adaptateur) SW1 Carte électronique d'unité intérieure

2.4.8.2. Méthode 2 : connexion au bornier

Insérez l'extrémité du câble de télécommande directement au bornier. Réglez sur « 2WIRE » le micro-interrupteur DIP (SW1) sur la carte électronique de l'unité intérieure.

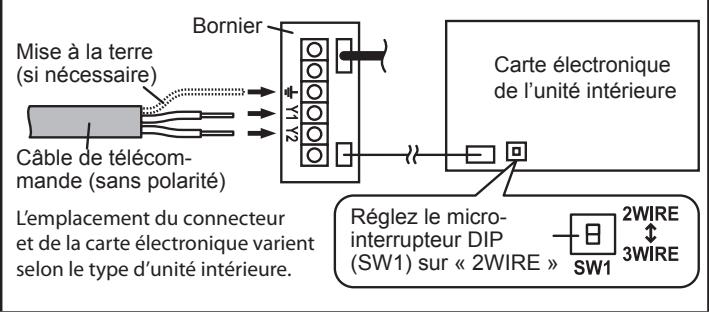

Fig. 327

Mise à la terre (si nécessaire) Câble de télécom- mande (sans polarité) Bornier Y12 Carte électronique de l'unité intérieure L'emplacement du connecteur et de la carte électronique varient selon le type d'unité intérieure. Réglez le micro- interrupteur DIP (SW1) sur « 2WIRE » SW1 2WIRE 3WIRE

Fig. 328 - Connexion des câbles

CORRECT

Diamètre différent Connectez sur une même borne

Tableau 27

Vis	Couple de serrage
M3(câble de télécommande Y1 et Y2)	0,5 à 0,6 N•m

2.4.9. Réglage lors du premier démarrage

ATTENTION

Vérifier à nouveau le câblage. Un mauvais câblage pourrait endommager l'appareil.

Pendant le démarrage initial, certains segments s'affichent en alternance, comme indiqué.

Lorsque le démarrage initial est effectué normalement, l'« Écran du mode visualisation » s'affiche.

Le réglage d'usine pour le réglage Maître/Esclave de la télécommande de cette unité est en « Maître ».

Lorsque l'écran « Réglage Maître/Esclave de la télécommande » apparaît si plusieurs télécommandes filaires sont démarrées pour la première fois, effectuez-le réglage de la télécommande que vous souhaitez utiliser comme « Maître », puis réglez toutes les autres télécommandes sur « Esclave ».

Pour des détails sur les réglages, veuillez consulter «8.6. Réglages Maître/Esclave de la télécommande», page 18.

① 06.0 ²

Si un écran d'erreur apparaît, vérifiez le code de l'erreur. Si « 26.4 » ou « 26.5 » s'affiche, c'est une erreur d'adresse de la télécommande. Appuyez sur le bouton [←ENTER] pour afficher l'écran de réglage, et effectuez le réglage. Pour des détails sur les réglages, veuillez consulter «8.15. Réglage manuel de l'adresse de la télécommande», page 23. Pour les autres erreurs, consultez «5. Codes erreurs», page 142.

Code d'erreur 26.4

2.4.10. Réglages du menu 2

1. Lorsque l' « Écran du mode visualisation » est affiché, maintenez enfoncé le bouton[■ Menu], le bouton [<] et le bouton [←ENTER] simultanément pendant au moins 2 secondes. L'écran de sélection d'élément de réglage s'affiche.

1. Sélectionnez le nombre d'élément à régler avec le bouton [<] ou le bouton [>]; appuyez sur le bouton [←ENTER] pour passer à l'écran de réglage. Veuillez consulter le tableau ci-dessous pour les réglages de chaque numéro des éléments. Pour des détails sur les réglages, voir la description des réglages concernés.

01 2

Numéros des éléments de réglage du Menu 2

Le bouton [<] : pour monter dans le menu

Le bouton [>]: pour descendre dans le menu

N°	Réglage
01	8.1 Historique des erreurs
02	8.2 Détails des erreurs
03	8.3 Version
04	8.4 Affichage de la température de la pièce
05	8.5 Réglage de l’unité de température
06	8.6 Réglage maître/esclave de la télécommande
07	8.7 Réglage de la capteur de la télécommande
08	8.8 Réglage activation de l’horloge
09	8.9 Lancement du test
10	8.10 Vérification de l’adresse de l’unité intérieure
11	8.11 Vérifiez l’adressage de l’unité intérieure
12	8.12 Réglage de l’unité intérieure maître
13	8.13 Réglage des fonctions de l’unité intérieure
14	8.14 Réinitialisation de l’adresse de la télécommande
15	8.15 Réglage manuel de l’adresse de la télécommande
16	8.16 Initialisation

Retournez à cet écran une fois les différents éléments réglés.

Retournez à l'« Écran du mode visualisation » en maintenant le bouton [☐ Menu], le bouton [<] et le bouton [←ENTER] enfoncés simultanément pendant au moins 2 secondes.

Le réglage est interrompu (pour tous les écrans de réglages) et l'affichage revient à l'« Écran du mode visualisation », si le bouton [☐ Menu], le bouton [<] et le bouton [←ENTER] sont maintenus enfoncés simultanément pendant au moins 2 secondes.

Remarques

Les éléments pouvant être sélectionnés varient selon les réglages de l'équipement configuré. Vous ne pouvez pas agir sur les éléments ne pouvant pas être sélectionnés.

2.4.11. Affichage de la température de la pièce

1. Sélectionnez « 04 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

04 2

1. La température détectée par le capteur de température de l'unité s'affiche.

26.0 °C 2

« -- » indique une erreur du capteur.

2 °C

1. Appuyez sur le bouton [■ Menu] pour revenir à l'écran de sélection d'élément du Menu 2.

Remarques

- La plage de détection du capteur de température est de 0,0 °C à 46,0 °C.

2.4.12. Réglage de l'unité de température

1. Sélectionnez « 05 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

05 2

1. Sélectionnez le « 0 : °C » ou le « 1 : °F » avec les boutons [+] ou [-].

05.0 2 0 : °C 1 : °F

1. Appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.13. Réglages Maître/Esclave de la télécommande

Remarques

• Configurez seulement une télécommande du groupe en « Maître ».

• Lorsque des télécommandes sont configurées comme « Esclaves », les éléments de réglage seront restreints.

1. Sélectionnez « 06 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

06 2

1. Sélectionnez le « 0 : Maître » ou le « 1 : Esclave » avec les boutons [+] ou [-].

06:00 : Maître : Esclave

1. Appuyez sur le bouton [←ENTER]. S'il n'y a pas de problème, retournez à l'écran de sélection d'élément du Menu 2.

Dans le cas d'un réglage lors du démarrage initial, l'« Écran du mode visualisation » s'affiche.

S'il y a 0, 2 ou plus d'unités « Maître », le nombre s'affichera. Si « Maître » est 0, appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection d'élément du Menu 2.

① 06:00 03 2

Si « Maître » est supérieur à 2, appuyez sur le bouton [←ENTER] pour revenir à l'écran de 2..

Si « Maître » est 0 ou supérieure à 2, appuyez sur le bouton [■ Menu] pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.14. Réglage du capteur de la télécommande

Remarques

Dans le cas de plusieurs télécommandes filaires, il ne peut y avoir qu'une seule télécommande du groupe pour laquelle le capteur peut être réglé sur « Activer ». Quand 2 télécommandes ou plus dans le groupe de télécommandes sont réglées sur « Activer », la télécommande réglée précédemment est changée sur « 0 : Désactiver ».

1. Sélectionnez « 07 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

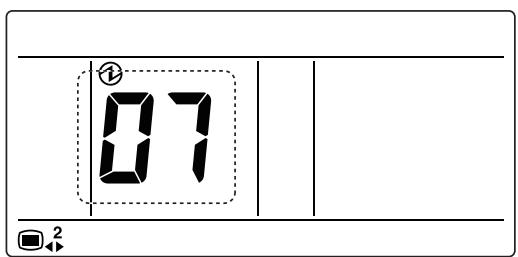

07 2

1. Sélectionnez le « 0 : Désactiver (Pas utilisé)» ou le « 1 : Activer (Utilisé) » avec les boutons [+] ou [-].

07:00 0 : Désactiver 1 : Activer

1. Appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.15. Réglage d'activation de l'horloge

Remarques

Si « 0 : Pas utilisé » est sélectionné par le réglage, 9.1. Réglage de l'horloge et Réglage programmation hebdomadaire*1 ne peut être réglé. Le réglage d'usine est « 0 : Pas utilisé ». (*1: Consultez la notice d'utilisation sur le CD-ROM)

1. Sélectionnez « 08 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

08 2

1. Sélectionnez le « 0 : Désactiver (Pas utilisé)» ou le « 1 : Activer (Utilisé) » avec les boutons [+] ou [-].

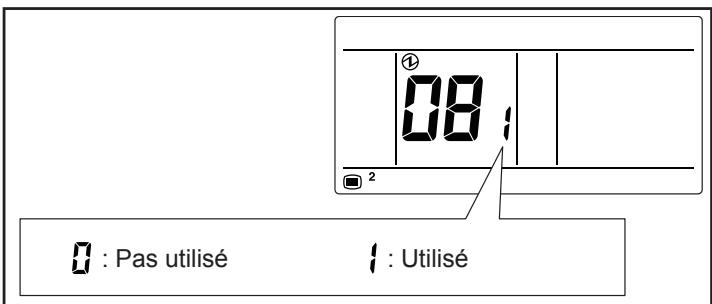

08 : Pas utilisé : Utilisé

1. Appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.16. Vérification de l'adresse de l'unité intérieure

1. Sélectionnez « 10 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

① 10 2

1. Affiché depuis la télécommande avec la plus petite adresse du groupe de télécommandes. Les unités intérieures affichées peuvent être commutées avec les boutons [+] ou [-].

(a) Adresse du circuit frigorifique (00 à 99)
(b) Adresse de l'unité intérieure (00 à 63)
(c) Adresse de la télécommande
(d) Numéro du système (002 : Unité intérieure)
(e) Numéro de l'unité (01 à 32)

(a) (b) 00.2 0101 01 (c) (d) (e)

1. Appuyez sur le bouton [■ Menu] pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.17. Vérification de l'adressage de l'unité intérieure

Remarques

Cet élément ne peut pas être réglé à partir des télé-commandes esclaves.

1. Sélectionnez « 11 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

1. Sélectionnez l'adresse de la télécommande de l'unité intérieure pour notifier l'adressage. Les unités intérieures notifiées peuvent être commutés par les boutons [+] ou [-].

1. Lorsque vous appuyez sur le bouton [←ENTER], l'unité intérieure concernée ventile et les LED cli-gnotent*. (* Uniquement si l'unité intérieure possède des LED).

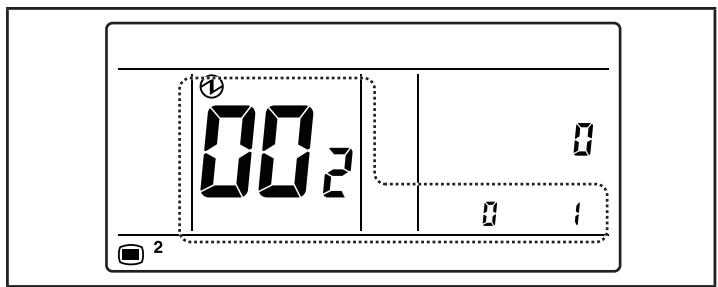

00.2 ① 0 0 1 2 0 : Non-notification 1 : Notification en cours

2.4.18. Réglage de l'unité intérieure maître

Remarques

• L'unité intérieure maître ne peut être réglée lorsque l'unité intérieure fonctionne.

• Pour l'unité intérieure maître, spécifiez uniquement un groupe de télécommande (ou une seule unité intérieure) au sein du système frigorifique.

• Sélectionnez «12 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

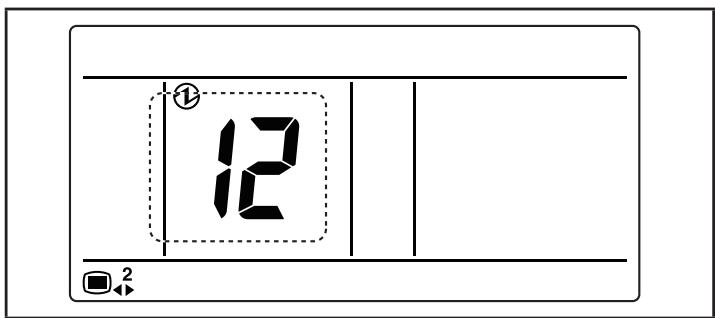

12 2

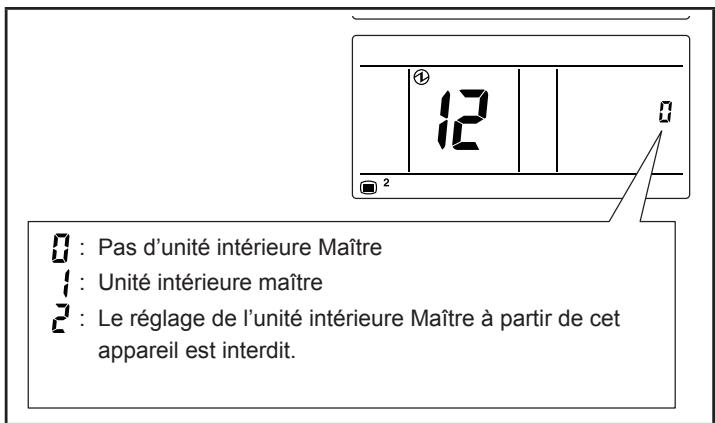

1. L'état du réglage actuel s'affiche.

0 : Pas d'unité intérieure Maître 1 : Unité intérieure maître 2 : Le réglage de l'unité intérieure Maître à partir de cet appareil est interdit.

Si « 2 » s'affiche, appuyez sur le bouton [■ Menu] pour revenir à l'écran de sélection d'élément du Menu 2.

1. Si « 0 » s'affiche, appuyez sur le bouton [←ENTER] pour régler l'unité intérieure maître et revenir à l'écran de sélection d'élément du Menu 2.

Si « 1 » s'affiche, appuyez sur le bouton [←ENTER] pour annuler les réglages de l'unité intérieure maître et revenir à l'écran de sélection d'élément du Menu 2.

2.4.19. Réglage des fonctions de l'unité intérieure

Remarques

Cet élément ne peut être réglé à partir des télécommandes esclaves.

Cette procédure modifie les réglages des fonctions utilisées pour l'unité intérieure selon les installations. Des réglages incorrects peuvent provoquer un dysfonctionnement du système. Effectuez le « réglage des fonctions de l'unité intérieure » conformément à l'installation à l'aide de la télécommande.

- Préparez le réglage de l'unité intérieure en consultant la notice d'installation de l'unité intérieure avant de commencer le réglage des fonctions et pour plus d'informations sur les numéros des fonctions et des réglages.

1. Sélectionnez «13 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

13 2

1. Sélectionnez l'adresse de la télécommande à avec les boutons [+] ou [-]. Puis appuyez sur le bouton [← ENTER].

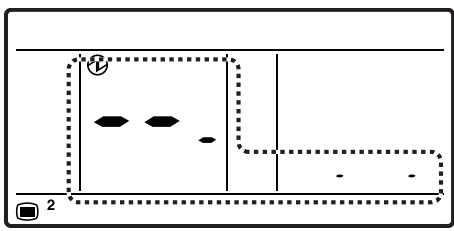

Sélectionnez tout
Sélectionnez l'adresse de la télécommande (Ex. Sélectionnez la 002-01)

1. Définissez le numéro de fonction avec les boutons [+] ou [-]. Puis appuyez sur le bouton [←ENTER].

Numéro de fonction ① 2

1. Définissez le numéro de réglage avec les boutons [+] ou [-]. Puis appuyez sur le bouton [←ENTER].

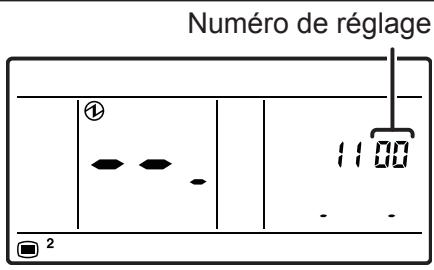

Numéro de réglage ① 11:00 2

1. Les résultats des réglages s'affichent après la transmission des données.

① 1101 2

1. Appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection de l'adresse de la télécommande de 2.. Si le réglage terminé s'affiche, appuyez sur le bouton [■ Menu] pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.20. Réinitialisation de l'adresse de la télécommande

Remarques

• Si vous passez d'un adressage manuel à un adressage automatique de la télécommande, effectuez-le après avoir modifié l'adresse de la télécommande de l'unité intérieure sur « 0 ».

• Le réglage est visible après avoir remis l'appareil en marche.

• Sélectionnez «14 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

14 2

1. Vous pouvez vérifier l'adressage de la télécommande. Pour réinitialiser l'adresse de la télécommande, sélectionnez « 1 : Réinitialiser » en utilisant les boutons[+] ou [-] . Si vous ne réinitialisez pas, appuyez sur le bouton [■ Menu] pour revenir à l'écran de sélection d'élément du Menu 2.

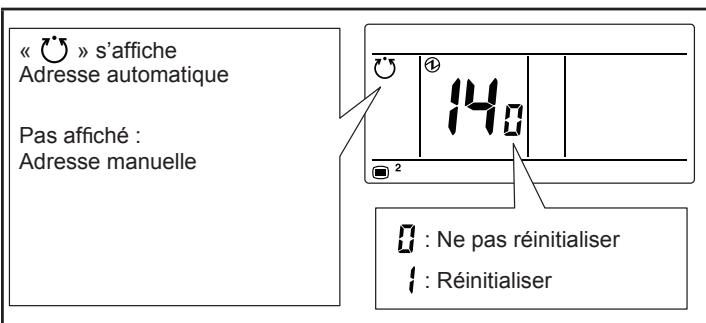

« » s'affiche Adresse automatique Pas affiché : Adresse manuelle 140 2 0 : Ne pas réinitialiser 1 : Réinitialiser

1. Appuyez sur le bouton [←ENTER]. pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.21. Réglage manuel de l'adresse de la télécommande

Remarques

• Les adresses seront automatiquement réglées au démarrage initial de la télécommande. Dans un tel cas, ne changez pas l'adresse de la télécommande pour l'unité intérieure, et conservez-la sur le paramètre initial de 0.
• Configurez des adresses manuellement seulement lors de l'utilisation de différents numéros d'adresse. Une adresse de télécommande pour une unité intérieure doit être paramétrée. Configurez les adresses de télécommande des unités intérieures qui sont connectées au même réseau de câble de télécommande, dans une limite de 1 à 9 et de A (10) à F(15) et sans doublon. (N'utilisez pas « 0 » pour la configuration). Pour la configuration des adresses de télécommande pour l'unité intérieure, reportez-vous à la notice d'utilisation.
• L'adresse pour cette télécommande peut être configurée de 1 à 32. Toutefois, ne paramétrez avec le même numéro l'adresse d'une télécommande et d'une unité intérieure connectée qui sont dans le même réseau de câble de télécommande.

• Le réglage est visible après avoir remis l'appareil en marche.

• Sélectionnez « 15 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

15 2

1. Vous pouvez vérifier l'adressage actuelle de la télécommande. Définissez le numéro de l'unité avec les boutons [+] ou [-]. Il n'est pas possible de modifier le numéro du système.

« » s'affiche : Adresse automatique Pas affiché : Adresse manuelle 00 : 1 2 0 1 01 à 32

1. Appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection d'élément du Menu 2.

2.4.22. Initialisation

1. Sélectionnez «16 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

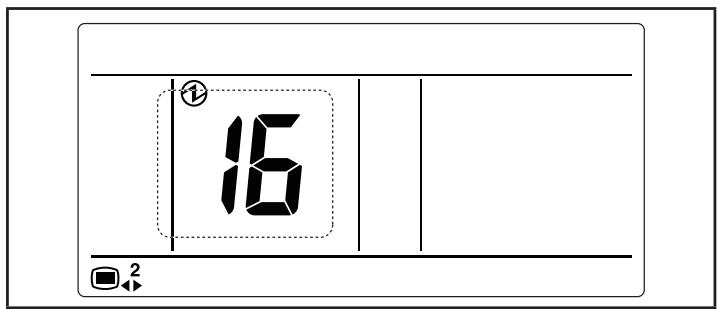

16 2

1. Pour initialiser, sélectionnez « 1 : Initialiser » avec les boutons [ ] ou [ ]. Si vous n'initialisez pas, appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection d'élément du Menu 2.

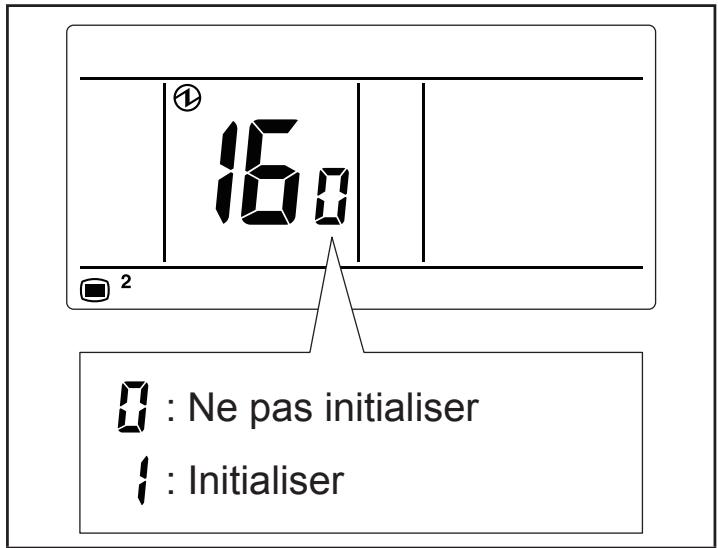

16.0 2 0 : Ne pas initialiser 1 : Initialiser

1. Appuyez sur le bouton [←ENTER] pour redémarrer l'appareil automatiquement. Réglage des différents éléments.

Remarques

Lorsque vous déplacez la télécommande, initiali-sez-la.

2.4.23. Autres réglages

2.4.23.1. Réglage de l'horloge

Remarques

- Il n'est pas possible d'utiliser cette fonction si « 8.8. Le réglage d'activation de l'horloge » est réglé sur « Pas utilisé ».

1. Appuyez sur le bouton [← ENTER] sur l'« Écran du mode visualisation ». L'écran de sélection d'élément de réglage s'affiche. Concernant les autres éléments en dehors de « Réglage de l'horloge », veuillez consulter la notice d'utilisation sur le CD-ROM.

Éléments de réglage du menu	< : ↑ > : ↓
Réglage de la direction des flux d'air	( ≈ )
Réglage du minuteur Marche	( ≈ )
Réglage minuteur Arrêt	( ≈ )
Réglage de l'horloge	( ≈ )
Réinitialisation de l'indication de filtre	> ( ≈ )
Réglage économique	( ≈ )

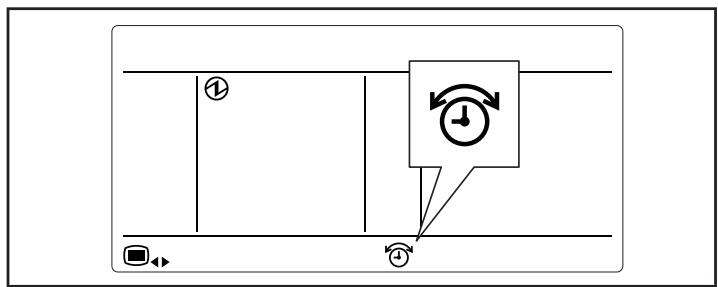

1. Sélectionnez l'icône du réglage de l'horloge dans les Réglages du Menu avec les boutons [+] ou [-]. Puis appuyez sur le bouton [←ENTER].

1. Sélectionnez le format d'heure avec les boutons [+] ou [-]. Puis appuyez sur le bouton [←ENTER].

AM PM 0:00 (0:00-11:59 AM/PM) ↓ AM PM 12:00 (12:00-11:59 AM/PM) ↓ 23:59 (0:00-23:59)

1. Choisissez le jour de la semaine avec les boutons [+] ou [-]. Un « ∩ » s'affiche au niveau du jour sélectionné. Puis appuyez sur le bouton [←ENTER].

SU : Dimanche MO : Lundi TU : Mardi WE : Mercredi

TH : Jeudi FR : Vendredi SA : Samedi

1. Sélectionnez les heures ou les minutes avec les boutons [<] ou [>], et réglez la valeur avec les boutons [+] ou [-].

1. Lorsque vous touchez le bouton [←ENTER], l'affichage revient à l'« Écran du mode visualisation ».

2.4.24. Contrôle de groupe

⚠ ATTENTION

Assurez-vous de couper le disjoncteur avant d’effectuer des réglages

Lors du réglage des micro-interrupteurs DIP, ne touchez aucune autre partie de la carte du circuit imprimé directement avec vos mains nues.

Une seule télécommande peut commander plusieurs appareils. Dans ce cas, toutes les unités intérieures connectées fonctionnent suivant le même réglage (celui de la télécommande). Ces appareils doivent utiliser le même type de télécommande.

Connectez jusqu'à 16 unités intérieures:

Fig. 329

Exemple de câblage pour une télécommande à 2 fils:

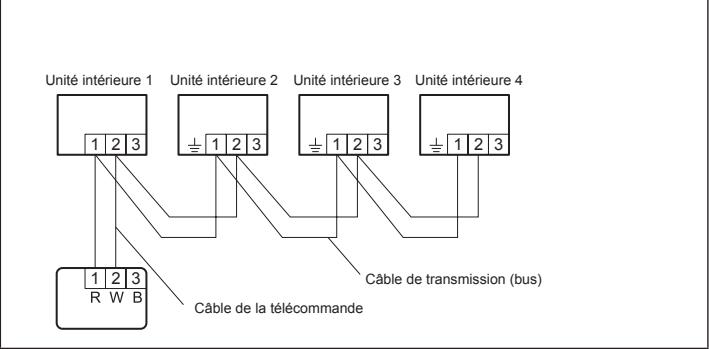

Fig. 330

Unité intérieure 1 1 2 3 Unité intérieure 2 ± 1 2 3 Unité intérieure 3 ± 1 2 3 Unité intérieure 4 ± 1 2 3 Câble de transmission (bus) 1 2 3 R W B

2.4.25. Paramétrage de l'adressage de la télécommande

Réglez chaque adresse des unités intérieures en utilisant les micro-interrupteurs. Ces micro-interrupteurs se situent sur la carte électronique de l'unité intérieure.

Fig. 331

SW100

Télécommande à 2 fils

(Paramétrage usine «00») Micro-interrupteur DIP (RC AD SW)

Les paramètres d'adressage de la télécommande sont automatiquement configurés. Si vous souhaitez faire une configuration manuelle il est nécessaire de configurer à la fois l'unité intérieure et la télécommande.

Télécommande à 3 fils

(Paramétrage usine «00») Micro-interrupteur DIP (RC AD SW)

Si vous connectez plusieurs unités intérieures à une télécommande filaire simplifiée, réglez l'adresse sur «00» et incrémentez de 1 à chaque ajout d'une unité intérieure, se référer au Tableau 28.

Paramétrage	N° de la fonction	Micro-interrupteur SW100
Adresse unité intérieure dans le groupement télé-commande	00 à 15	RC ADExemple de réglage 00

Exemple: 4 unités intérieures connectées.

Fig. 332

Reportez vous au tableau ci-dessous pour adresser une télécommande à plusieurs unités intérieures:

Tableau 28

N° de l'unité intérieure	Adresse de la télécommande	N° de l'interrupteur DIP
		1	2	3	4
1	00	OFF	OFF	OFF	OFF
2	01	ON	OFF	OFF	OFF
3	02	OFF	ON	OFF	OFF
4	03	ON	ON	OFF	OFF
5	04	OFF	OFF	ON	OFF
6	05	ON	OFF	ON	OFF
7	06	OFF	ON	ON	OFF
8	07	ON	ON	ON	OFF
9	08	OFF	OFF	OFF	ON
10	09	ON	OFF	OFF	ON
11	10	OFF	ON	OFF	ON
12	11	ON	ON	OFF	ON
13	12	OFF	OFF	ON	ON
14	13	ON	OFF	ON	ON
15	14	OFF	ON	ON	ON
16	15	ON	ON	ON	ON

ATTENTION

Les adresses doivent toujours se suivent. Il est interdit de sauter un numéro.

2.4.26. Contrôle à l'aide de 2 télécommandes

Deux télécommandes peuvent être utilisées pour commander une unité intérieure.

ATTENTION

Ne pas combiner une télécommande à deux fils et une télécommande à trois fils.

Fig. 333

* Unité intérieure
Câble télécommande: A ≤ 500 m et A + B ≤ 500 m

3. FONCTIONS ET PARAMÈTRES À RÉGLER

Suivez les instructions données dans les paragraphes précédents pour paramétrer les fonctions.

Effectuez les réglages appareil éteint.

• Il faut paramétrer les différentes valeurs pour chaque numéro de fonction.
• Le nouveau paramétrage ne sera pas pris en compte si des numéros ou des valeurs non valides sont sélectionnés.

Nettoyage du filtre

• Un signal apparaît sur l'unité intérieure pour avertir l'utilisateur lorsqu'il faut nettoyer le filtre.
• Paramétrez la périodicité de l'affichage de l'avertissement comme indiqué dans les tableaux suivants, en fonction de la poussière ou des saletés dans la pièce (paramétrage usine "00").

Paramétrage	N° de la fonction	Valeur
Standard(2500 heures)	11	00
Longue(4400 heures)		01
Courte(1250 heures)		02
Pas d'avertissement		03

(paramétrage usine "00")

Toutes les autres unités intérieures

Paramétrage	N° de la fonction	Valeur
Standard(400 heures)	11	00
Longue(1000 heures)		01
Courte(200 heures)		02
Pas d'avertissement		03

(paramétrage usine "00")

INSTALLATION DES TÉLÉCOMMANDES

Hauteur sous plafond

AUYG 7, 9, 12, 14, 18 et

ABYG 14, 18

- Paramétrez les valeurs comme indiqué dans les tableaux suivants, en fonction de la hauteur sous plafond (paramétrage usine "00").

Paramétrage	N° de la fonction	Valeur
Standard (2,7 m)	20	00
Haut (3,0 m)		01

N.B. : Ne pas paramétrer cette fonction si vous utilisez le modèle ABYG en configuration console murale.

- Le paramétrage "Haut - 01" ne s'applique que lorsque les 4 voies de soufflage du climatiseur sont utilisées. Ne modifiez pas le paramétrage si vous n'utilisez que 3 voies de soufflage.

Nombre de voies de soufflage

- Paramétrez les valeurs comme indiqué dans le tableau suivant, en fonction du nombre de voies de soufflage utilisées (3 ou 4) (paramétrage usine "00").

Paramétrage	N° de la fonction	Valeur
4 voies	22	00
3 voies		01

Sortie d'air horizontale pour installation encastrée

AGYG 9, 12 et 14 LVC

- Lorsque l'on encastre l'unité intérieure dans un mur, il faut pour la sortie d'air supérieure qu'elle ne fonctionne qu'en position horizontale.

Si ce paramétrage n'est pas fait, l'air est orienté contre le mur et la pièce ne sera pas correctement climatisée (paramétrage usine "00").

Paramétrage	N° de la fonction	Valeur
Standard	23	00
-		01
Encastrée		02

Pression statique

- En fonction des conditions d'installation, il est parfois nécessaire de corriger la pression. Paramétrez comme indiqué dans le tableau suivant (paramétrage usine "31").

ARYG 7, 9, 12 LLT

Paramétrage	N° de la fonction	Valeur
0 Pa	26	00
10 Pa		01
20 Pa		02
30 Pa		03
40 Pa		04
50 Pa		05
60 Pa		06
70 Pa		07
80 Pa		08
90 Pa		09
25 Pa (standard)		31

ARYG 7, 9, 12 LSL

Paramétrage	N° de la fonction	Valeur
0 Pa	26	00
10 Pa		01
20 Pa		02
30 Pa		03
40 Pa		04
50 Pa		05
Standard (10 Pa: taille 07, 09, 12) (15 Pa: taille 14, 18)		31

Modèles	Plage pression sta-tique
07/09/12	0 à 30 Pa
14/18	0 à 50 Pa

INSTALLATION DES TÉLÉCOMMANDES

Compensation de température de l’unité intérieure

ARYG 7, 9, 12 LSL

En fonction de l'environnement, il est parfois nécessaire de corriger la thermistance de température intérieure.

Paramétrez comme indiqué dans le tableau ci-après. (Paramétrage usine «00»).

Paramétrage		N° de la fonction		Valeur
Standard		30(pour le refroidissement)	31(pour le chauffage)	00
Aucune correction de 0,0 °C				01
-0,5 °C	Plus de refroidissementMoins de chauffage			02
-1,0 °C				03
-1,5 °C				04
-2,0 °C				05
-2,5 °C				06
-3,0 °C				07
-3,5 °C				08
-4,0 °C				09
+0,5 °C	Moins de refroidissementPlus de chauffage			10
+1,0 °C				11
+1,5 °C				12
+2,0 °C				13
+2,5 °C				14
+3,0 °C				15
+3,5 °C				16
+4,0 °C				17

Toutes les autres unités intérieures

Paramétrage de la compensation de température (Mode froid)

Paramétrage	N° de la fonction	Valeur
Standard	30(pour le refroidissement)	00
Légère baisse		01
Baisse		02
Hausse		03

Standard	31(pour le chauffage)	00
Baisse		01
Légère hausse		02
Hausse		03

Lorsque vous utilisez les gainables et les consoles compactes en installation allège utilisez la valeur "01".

Compensation de température télécommande filaireARYG 7, 9, 12 LSL

En fonction de l'environnement, il est parfois nécessaire de corriger la thermistance de température intérieure de la télécommande filaire.

Pour modifier ce réglage, paramétrez avant la fonction 42 sur la valeur de réglage 01.

Paramétrez comme indiqué dans le tableau suivant. (Paramétrage usine «00»).

Paramétrage		N° de la fonction		Valeur
Standard		35(pour le refroidissement)	36(pour le chauffage)	00
Aucune correction de 0,0 °C				01
-0,5 °C	Plus de refroidissementMoins de chauffage			02
-1,0 °C				03
-1,5 °C				04
-2,0 °C				05
-2,5 °C				06
-3,0 °C				07
-3,5 °C				08
-4,0 °C				09
+0,5 °C	Moins de refroidissementPlus de chauffage			10
+1,0 °C				11
+1,5 °C				12
+2,0 °C				13
+2,5 °C				14
+3,0 °C				15
+3,5 °C				16
+4,0 °C				17

INSTALLATION DES TÉLÉCOMMANDES

Redémarrage automatique

Ce paramétrage permet d'activer ou de désactiver le redémarrage automatique du système après une coupure de courant.

Paramétrage	N° de la fonction	Valeur
Oui	40	00
Non		01

(paramétrage usine "00")

Activation de la sonde de température intérieure sur la télécommande filaire (mesure de la température ambiante)

Paramétrage	N° de la fonction	Valeur
Non	42	00
Oui		01

(paramétrage usine "00")

• Si la valeur est 00, la température de la pièce est mesurée par la thermistance de l'unité intérieure.
• Si la valeur est 01, la température de la pièce est mesurée par la thermistance de l'unité intérieure ou par la thermistance de la télécommande.

Codage de la télécommande

Lorsque plusieurs climatiseurs sont installés dans la même pièce, il peut être utile d'associer une télécommande donnée à un climatiseur donné.

Ceci est possible en codant la télécommande et le climatiseur (4 codes possibles). Ce codage a pour but d'éviter les interférences de communication entre plusieurs climatiseurs installés dans une même pièce.

Paramétrage	N° de la fonction	Valeur
A	44	00
B		01
C		02
D		03

(paramétrage usine "00")

Contrôle entrée externe

- Le mode Fonctionnement / Mode Arrêt ou le mode Arrêt Forcé peuvent être sélectionnés.

Paramétrage	N° de la fonction	Valeur
Fonctionnement / Mode Arrêt	46	00
(Paramétrage interdit)		01
Mode Arrêt Forcé		02
Mode fonctionnement / Arrêt 2		03*

(paramétrage usine "00")

Contrôle du basculement de la température de la pièce

ARYG 7, 9, 12 LSL

Pour utiliser le capteur de température sur la télécommande filaire uniquement, sélectionnez le réglage « télécommande filaire » valeur de réglage «01». Cette fonction fonctionne uniquement si le réglage de la fonction 42 est réglé sur les « deux » valeurs de réglage «01».

Paramétrage	N° de la fonction	Valeur
Les deux	48	00
Télécommande filaire		01

(Paramétrage usine «00»).

Commande du ventilateur de l'unité intérieure pour des économies d'énergie en mode froid

- Cette fonction permet l'arrêt de la rotation du ventilateur de l'unité intérieure lorsque l'unité extérieure est arrêtée et d'effectuer des économies d'énergie. (Paramétrage usine «02»).

Paramétrage	N° de la fonction	Valeur
Désactiver	49	00
Activer		01
Télécommande		02

00 : Lorsque l'unité extérieure est arrêtée, le ventilateur de l'unité intérieure fonctionne en permanence.
01 : Lorsque l'unité extérieure est arrêtée, le ventilateur de l'unité intérieure fonctionne par intermittence à une vitesse très lente.

INSTALLATION DES TÉLÉCOMMANDES

02 : Active ou désactive cette fonction par réglage de la télécommande.

Régler sur « 00 » ou « 01 » lors de la connexion d'une télécommande qui ne peut pas paramétrer cette fonction ni se connecter à un convertisseur réseau.

Reporter vous à la notice d'utilisation de votre télécommande pour connaître ses fonctionnalités.

Borne de sortie externeARYG 7, 9, 12 LSL

Les fonctions de la sortie externe peuvent être commutées.

Paramétrage	N° de la fonction	Valeur
État de fonctionnement	60	00
État d’erreur		09
Contrôle de l’air extérieure		10
Chauffage additionnel		11

(Paramétrage usine «00»).

Une fois tous les réglages effectués, assurez-vous de couper puis de remettre le courant pour valider les changements.

Enregistrez les modifications de réglages dans le tableau suivant:

Tableau 29

N° fonction	Réglage	Valeur de réglage
11	Nettoyage du filtre
20	Hauteur sous plafond
22	Nombre de voies de soufflage
23	Sortie d'air horizontale pour installation encastrée
26	Pression statique
30 (1)	Compensation de température de l'unité intérieure
31 (2)
35 (1)	Compensation de température télécommande filaire
36 (2)
40	Redémarrage automatique
42	Activation de la sonde de température intérieure sur les télécommandes filaires
44	Codage de la télécommande
46	Contrôle entrée externe
48	Contrôle du basculement de la température de la pièce
49	Commande du ventilateur de l'unité intérieure pour des économies d'énergie en mode froid
60	Borne de sortie externe

(1) Refroidissement (2) Chauffage

4. ESSAIS DE FONCTIONNEMENT

ATTENTION

- Veillez à toujours mettre l'installation sous tension 12 heures avant de procéder aux tests afin de permettre la mise en chauffe du compresseur.

Selon la température ambiante, il est possible que l'unité extérieure ne fonctionne pas. Dans ce cas, la fonction Test est là pour vous permettre de «forcer» le fonctionnement du compresseur en inhibant l'action du thermostat.

Avec la télécommande filaire AR-WAE1E

- Pour démarrer le mode TEST, appuyez sur les boutons "MASTER CONTROL" et "FAN CONTROL" pendant au moins 2 secondes.

Fig. 334

- Pour terminer l'essai, appuyez sur le bouton "START - STOP". (Lorsque le climatiseur est mis en marche avec la touche d'essai, les témoins "OPERATION" et "TIMER" clignotent simultanément lentement. Lors du démarrage les clignotements s'arrêtent).

Avec la télécommande filaire UTY-RLRY

Remarques

Consultez le notice d'installation de l'unité intérieure pour obtenir la liste des éléments à vérifier.

1. Sélectionnez « 09 » dans les réglages du menu 2. Puis appuyez sur le bouton [←ENTER].

09 2

1. L'écran de lancement du test s'affiche. Appuyez sur le bouton [←ENTER] pour revenir à l'écran de sélection d'élément du Menu 2 et commencer le test.

① 09 ②

Le test se termine au bout d'une heure environ. Pour quitter le lancement du test avant la fin, revenez à l'« Écran du mode visualisation », et touchez le Bouton On/Off (marche/arrêt).

Avec la télécommande IR AR-RAH1E

Appuyez sur la touche TEST de la télécommande alors que le climatiseur fonctionne. (La partie émettrice de la télécommande dirigée vers l'unité intérieure, appuyez sur la touche d'essai en vous servant de la pointe d'un stylo bille) Fig. 335.

Fig. 335
Partie émettrice de la télécomande

- Pour terminer l'essai, appuyez sur le bouton "START/STOP". (Lorsque le climatiseur est mis en marche avec la touche "TEST", les témoins "OPERATION" et "TIMER" clignotent simultanément lentement. Lors du démarrage les clignotements s'arrêtent.)

Pour les modèles ASYG 7 9 12 14 LU / LMCE

Appuyez sur la touche le bouton MANUAL AUTO de l'unité intérieure pendant plus de 10 secondes. Le voyant OPERATION et TIMER clignotent en même temps pendant la durée du test en mode froid, ensuite au bout de 3 minutes le test passe en mode chaud si le mode chaud est sélectionné sur la télécommande (référez-vous à la notice d'utilisation).

- Pour terminer l'essai, appuyez sur le bouton MANUAL AUTO de l'unité intérieure pour le LU et le bouton Marche /Arrêt pour le LMCE pendant plus de 3 secondes.

Décodage des erreurs sur l'unité intérieure

- Avec les voyants sur l'unité intérieure

Les erreurs pouvant survenir sur le climatiseur peuvent être détectées grâce à l'état (éteint, allumé, clignotant) des voyants "TIMER", "OPERATION" et "ECONOMY" sur l'unité intérieure (voir code erreur Tableau 31).

Fig. 336 - AUYG 7 9 12 14 18

ECONOMY (VERT) TIMER (ORANGE) OPERATION (VERT) AUTO MANUEL

Fig. 337 - ASYG 18 24 LFC

OPERATION OPERTION (vert) TIMER TIMER (orange) ECONOMY ECONOMY (vert)

Fig. 338 - ASYG 7 9 12 14 LU

OPERATION (vert) TIMER (orange) ECONOMY (vert)

Fig. 339 - ASYG 7 9 12 14 LMCE

OPERATION (Vert) TIMER (Orange) ECONOMY (Vert)

Fig. 340 - AGYG 9 12 14 LVC

TIMER TIMER (orange) OPERATION OPERATION (vert) ECONOMY ECONOMY (vert)

Fig. 341 - ABYG 14 18

OPERATION (vert) TIMER (orange) ECONOMY (vert)

5. CODES ERREURS

Décodage des erreurs affichées sur les télécommandes filaires

- Avec l'affichage de la télécommande filaire AR-WAE1E

Une fois "Er" affiché, arrêtez le climatiseur et appuyez sur simultanément pendant 5 secondes, le code s'affiche (voir code erreur Tableau 31).

Auto-diagnostic de l'installation

Si une erreur se produit, l'écran suivant apparaît. Le symbole "Er" indique un défaut est affiché.

Fig. 342

Code d'erreur SU MO TU WE 1H FR SA 00:00 Er

Si "C0" s'affiche à la place du numéro de l'unité intérieure, il s'agit d'une erreur de la télécommande.

Tableau 30

N° de l’unité	Code erreur	Signification
C0	15	Unité intérieure incompatible est connectée.
C0	12	Erreur de communication entre l’unité intérieure et la télécommande.

OPERATION (Vert) TIMER (Orange) ECONOMY (Vert)

- Avec l'affichage de la télécommande filaire UTY-RLRY

Le code erreur s'affiche automatiquement à l'écran en cas d'erreur.
- En cas d'erreur, l'affichage suivant apparaît. (« ⚠️ » apparaît dans l'« Écran du mode visualisation »)

Code erreur 002 12 Adresse de la télécommande 0 2

Pour plus de détails sur l'erreur de l'unité intérieure ou extérieure lors de l'examen du contenu de l'erreur, référez-vous aux codes d'erreur de chaque unité.

Code d’erreur	Contenu
CC.1	Erreur de capteur
C2.1	Erreur de carte de circuit imprimé de transmission
12.1	Erreur de communication de télécommande filaire
12.3	Nombre de périphériques excessif dans le système de télécommande filaire
12.4	Erreur de démarrage du système de la télécommande filaire
15.4	Erreur d’acquisition de données
26.4	Duplication d’adresse dans le système de télécommande filaire
26.5	Erreur de réglage d’adresse dans le système de télécommande filaire
27.1	Erreur de réglage de l’unité Maître/Esclave
29.2	Erreur de numéro d’unité de connexion (télécommande)

Tableau 31 - Code erreur

Affichage avec les LED			Erreur*	Description
Operation (vert)	Timer (orange)	Economy (vert)
● (1)	● (1)	◇	11	Erreur de communication série
● (1)	● (2)	◇	12	Erreur de communication télécommande filaire
● (1)	● (5)	◇	15	Vérification du fonctionnement incomplet
● (1)	● (6)	◇	16	Erreur de connexion du PCB de transmission de l'unité (modèles ASYG 7 9 12 LSL uniquement)
● (1)	● (8)	◇	18	Erreur de communication externe (modèles ASYG 7 9 12 LSL uniquement)
● (2)	● (1)	◇	21	Erreur de paramétrage de l'adresse du circuit frigorifique ou du numéro d'unité
● (2)	● (2)	◇	22	Erreur de puissance de l'unité intérieure
● (2)	● (3)	◇	23	Erreur combinaison
● (2)	● (4)	◇	24	Erreur numéro unité connectée unité intérieure secondaire (multi-split)Erreur numéro unité connectée unité intérieure ou boîtier de répartition
● (2)	● (6)	◇	26	Erreur de réglage d'adresse de l'unité intérieure (modèles ASYG 7 9 12 LSL uniquement)
● (2)	● (7)	◇	27	Erreur paramétrage unité première, unité secondaire (multi-split)
● (2)	● (9)	◇	29	Erreur numéro unité connectée dans la configuration de la télécommande filaire (modèles ASYG 7 9 12 LSL uniquement)
● (3)	● (1)	◇	31	Erreur d'interruption de l'alimentation (modèles ASYG 7 9 12 LSL uniquement)
● (3)	● (2)	◇	32	Erreur information de la platine de l'unité intérieure
● (3)	● (3)	◇	33	Erreur de détection de la consommation électrique du moteur de l'unité intérieure (modèles ASYG 7 9 12 LSL uniquement)
● (3)	● (5)	◇	35	Erreur switch manual auto
● (3)	● (9)	◇	39	Erreur d'alimentation du moteur ventilateur de l'unité intérieure (modèles ASYG 7 9 12 LSL uniquement)
● (3)	● (10)	◇	3A	Erreur du circuit de communication de l'unité intérieure / télécommande filaire (modèles ASYG 7 9 12 LSL uniquement)
● (4)	● (1)	◇	41	Erreur sonde de température de la pièce
● (4)	● (2)	◇	42	Erreur sonde de température de l'échangeur de l'unité intérieure (milieu)
● (4)	● (4)	◇	44	Erreur du détecteur de présence (modèles ASYG 7 9 12 LSL uniquement)
● (5)	● (1)	◇	51	Erreur moteur du ventilateur de l'unité intérieure
● (5)	● (3)	◇	53	Erreur pompe de relevage
● (5)	● (7)	◇	57	Erreur des volets (registres)
● (5)	● (15)	◇	5U	Erreur unité intérieure (modèles ASYG 7 9 12 LSL uniquement)
● (5)	● (8)	◇	58	Erreur grille de reprise (modèles ASYG 7 9 12 14 LU uniquement)
● (5)	● (15)	◇	5U	Erreur unité intérieure (modèles ASYG 7 9 12 LSL uniquement)
● (6)	● (1)	◇	61	Erreur de câblage, phases inversés ou absentes de l'unité intérieure (modèles ASYG 7 9 12 LSL uniquement)
● (6)	● (2)	◇	62	Erreur connexion ou information de la platine de l'unité extérieure
● (6)	● (3)	◇	63	Erreur Inverter
● (6)	● (4)	◇	64	Erreur filtre actif et erreur PFC
● (6)	● (5)	◇	65	Erreur de phase
● (6)	● (8)	◇	68	Erreur de hausse de la température de l'unité extérieure
● (6)	● (10)	◇	6A	Erreur communication platine affichage
● (7)	● (1)	◇	71	Erreur sonde de température refoulement

INSTALLATION DES TÉLÉCOMMANDES

Affichage avec les LED			Erreur*	Description
Operation (vert)	Timer (orange)	Economy (vert)
• (7)	• (2)	◇	72	Erreur sonde de température compresseur
• (7)	• (3)	◇	73	Erreur sonde de température de l’échangeur de l’unité extérieure (liquide)
• (7)	• (4)	◇	74	Erreur sonde de température extérieure
• (7)	• (5)	◇	75	Erreur sonde de température à l’aspiration (gaz)
• (7)	• (6)	◇	76	Erreur sonde de température vanne 2 voies ou vanne 3 voies
• (7)	• (7)	◇	77	Erreur sonde de température radiateur
• (8)	• (2)	◇	82	Erreur sonde température échangeur sous refroidissement entrée/sortie (gaz)
• (8)	• (3)	◇	83	Erreur sonde température liaison liquide
• (8)	• (4)	◇	84	Erreur capteur courant
• (8)	• (6)	◇	86	Erreur pressostat au refoulement / à l’aspiration ou switch Haute Pression
• (9)	• (4)	◇	94	Détection du courant
• (9)	• (5)	◇	95	Erreur de la position de détection du compresseur (interruption permanente)
• (9)	• (7)	◇	97	Erreur moteur du ventilateur de l’unité extérieure
• (9)	• (8)	◇	98	Erreur moteur du ventilateur 2 de l’unité extérieure
• (9)	• (9)	◇	99	Erreur vanne 4 voies
• (9)	• (10)	◇	9A	Erreur détendeur (modèles ASYG 7 9 12 uniquement)
• (10)	• (1)	◇	A1	Erreur température du refoulement
• (10)	• (3)	◇	A3	Erreur température compresseur
• (10)	• (4)	◇	A4	Erreur Haute Pression
• (10)	• (5)	◇	A5	Erreur Basse pression
• (13)	• (2)	◇	J2	Erreur de boîtier de répartition

Légende : ● : 0.5s ON / 0.5s OFF - ◇ : 0.1s ON / 0.1s OFF () : nombre de clignotement - * Code affiché sur la télécommande filaire.

EXPLICATIONS POUR L'UTILISATEUR

En utilisant le mode d'emploi fourni, expliquez à l'utilisateur final :

La mise en route et l'arrêt de l'appareil, le réglage de la température ainsi que les autres fonctions de la télécommande.

Les notions d'entretien courant tel que le nettoyage des filtres à air.

N'oubliez pas de laisser la présente notice à l'utilisateur.

ENTRETIEN ET MAINTENANCE

Opérations d'entretien courant

Ces opérations, à la portée de tout un chacun (voir notice d'utilisation), sont à effectuer aux fréquences conseillées ci-dessous.

Nettoyage

Tous les mois

(plus souvent en atmosphère poussiéreuse) :

- Nettoyage du filtre à air de l'unité intérieure (Le filtre à air est facilement accessible sur l'unité intérieure et se nettoie soit avec un aspirateur, soit avec de l'eau à moins de 40°C).

Tous les 3 mois :

- Nettoyage de la carrosserie de l'unité intérieure, particulièrement de la grille d'entrée d'air, avec un chiffon doux humidifié (éviter les détergents agressifs).

Opérations de maintenance

Ces opérations sont à effectuer exclusivement par du personnel compétent. Votre installateur agréé est bien évidemment à votre service pour ces interventions. Il peut vous proposer un contrat de maintenance prévoyant des visites périodiques (voir ci-après).

Entretien saisonnier

Notre conseil :

tous les ans en résidentiel, deux fois par an en tertiaire.

• Vérification et nettoyage des filtres à air.
• Vérification de l'étanchéité parfaite du circuit frigorifique (obligatoire pour certains appareils*).
• Nettoyage du bac à condensats de l'unité intérieure : nettoyage et désinfection de l'échangeur de l'unité intérieure avec un produit adéquat.
• Vérification et nettoyage éventuel du dispositif d'écoulement des condensats (surtout si une pompe de relevage est utilisée).
• Vérification de l'état général de l'appareil.

* Les articles R 543-75 à 123 du code de l'environnement et de ses arrêtés d'application imposent à tous les possesseurs d'appareil contenant plus de 2 kg de fluide réfrigérant (plaque signalétique) de faire vérifier l'étanchéité de leur installation tous les ans par une société régulièrement inscrite en préfecture et habilitée pour ce type d'intervention.

Entretien complet

Notre conseil :

tous les 2 ans en résidentiel, tous les ans en tertiaire.

Opérations décrites pour un entretien saisonnier, complétées par :

• Dépoussiérage éventuel de l'échangeur de l'unité extérieure.
• Mesure des performances de l'appareil (écart de température entrée/sortie, température d'évaporation et de condensation, intensité absorbée).
• Vérification du serrage des connexions électriques.
• Mesure de l'isolement électrique.
• Vérification de l'état des carrosseries extérieures et des isolants des lignes frigorifiques.
  • Vérification des fixations diverses.

Avec le carnet d'entretien climatisation Atlantic vous effectuerez aisément le suivi des opérations de maintenance.

POINTS À VÉRIFIER

Unité intérieure

• L'installation de l'unité intérieure à été faite suivant les prescriptions de la notice
• Vérification d'absence de fuite sur le circuit frigorifique
• Isolation des liaisons frigorifiques
• Le fonctionnement normal de toutes les touches de la télécommande
• Le fonctionnement normal des volets de déflexion d'air
• L'écoulement normal de l'eau de condensation
• Vérifiez qu'il n'y a aucun bruit ni vibrations anormaux en fonctionnement

Unité extérieure

• L'installation de l'unité extérieure à été faite suivant les prescriptions de la notice
• Vérification d'absence de fuite sur le circuit frigorifique
• Isolation des liaisons frigorifiques
• L'écoulement normal de l'eau de condensation
• Vérifiez que ni le bruit, ni le courant d'air, ni l'eau ou la glace sortant de l'unité extérieure ne gênent le voisinage.
• Vérifiez qu'il n'y a aucun bruit ni vibrations anormaux en fonctionnement
  Ne laissez pas le climatiseur fonctionner en mode «Test» trop longtemps

atlantic

CLIMATISATION ET VENTILATION

CERTIFICAT DE GARANTIE

Modèle : ...... N° de série Unité ext. : ...... Unité int. :

Définition des garanties au dos

Cachet de l'installateur

Si mise en service par station agréée

Mise en service le : ..... Signature : ..... N° de téléphone : ....

Date d'installation :

Date d'installation : ......

Volet à conserver par l'utilisateur

Garantie pièces défectueuses :

L'appareil que vous venez d'acquérir est garanti contre tout défaut de fabrication. Cette garantie est valable pour les durées suivantes à partir

de la date de mise en service ^(1)(2) :

Compresseur :

2 ans / 5 ans ^(3)

Climatiseurs à éléments séparés de tous types (split-system) :

2 ans

Accessoires (pompes de relevages non intégrées, supports etc...) :

1 an

atlantic Climatisation & Ventilation assure dans ce cadre, l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son Service Après Vente, à l'exclusion de tous frais annexes qu'il s'agisse de main d'œuvre, déplacement, dommage ou indemnités pour perte de jouissance ou perte d'exploitation.

La garantie ne couvre pas les dommages dus à une installation non-conforme, un défaut d'entretien ou une utilisation impropre. Par exemple (liste non exhaustive) :

- Dégradation des carrosseries,

- Raccordement électrique incorrect,

- Défaut d'étanchéité des liaisons frigorifiques,

- Obstruction des filtres ou grilles d'entrée d'air.

Extensions de garantie « stations services » et « installateurs agréés » :

Ces extensions de garantie sont consenties par atlantic Climatisation & Ventilation et ses professionnels agréés (stations services et installateurs agréés). Elles ne couvrent que les installations « split-system » mises en œuvre par lesdits professionnels agréés.

Extension de 1 an :

La garantie est prolongée de 1 an pour les pièces de climatiseurs (la garantie Compresseur reste à 5 ans ^(3) et celle pour les accessoires reste à 1 an).

Garantie main d'œuvre (1 an) :

Durant la première année à partir de la date de mise en service ^(1)(2) :

- en cas de défaillance reconnue d'une pièce constitutive de l'appareil, atlantic Climatisation & Ventilation outre la fourniture de la pièce

de remplacement, assure la couverture de la main d'œuvre nécessaire à la remise en fonctionnement de l'appareil.

- en cas de défaillance due à un défaut de l'installation elle-même (pose ou mise en service non-conforme...) contrôlée par ses propres soins, le

professionnel agréé assure la remise en état et la remise en fonctionnement gratuite de l'appareil (sauf réserves lors de la mise en service).

Cette extension de garantie outre les limitations indiquées plus haut ne saurait couvrir les dommages dus à l'intervention de personnel non agréé.

(1) : La date de mise en service fait foi pour le début de la période de garantie, dans la limite des 6 mois après la date de facturation atlantic Climatisation & Ventilation.

^(2) : Cette garantie ne saurait s'appliquer en cas de panne due à un manque d'entretien.

(3) : La garantie Compresseur 5 ans n'est accordée que si un contrat d'entretien est contracté par le client final auprès d'un professionnel dés la mise en service et durant les 5

années. Si ce n'est pas le cas, la garantie est de 2 ans, avec les mêmes restrictions qu'indiquées plus haut.

Date d'installation :

: Le

Misie en service effective par :

Intensive absorbee mode froid

Temperature amplitude int. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sous-refroidissement en mode froid

Base precision en mode fold

Differences de température sur l'air, unite interieure, mode fold

Measures effectuées lors de la mise en service :

Visa

......
Modèle : ...... N° de serie Unite ext. : ...... Unite int. : ...... Nom et adresse du client utilisateur : ......

NOTES

NOTES

NOTES

atlantic

CLIMATISATION ET VENTILATION

Votre spécialiste

Siège social : ATLANTIC Climatisation & Ventilation

S.A.S. au capital de 2 916 400 euros

13, Boulevard Monge - Z.I - BP 71 - 69882 MEYZIEU cedex

RCS Lyon n° B 421 370 289

www.atlantic.fr Tél. [phone]
