MX510DE - MX511D - MX517DE - Imprimante multifonction laser LEXMARK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction laser
Marque	Lexmark
Modèles compatibles	MX510DE, MX511D, MX517DE
Fonctions principales	Impression, copie, télécopie, e-mail, numérisation
Impression recto verso	Oui, automatique (impression et copie)
Copie recto verso	Oui
Types d'alimentation papier	Tiroirs (détection automatique du format) et chargeur multifonction
Formats de papier supportés	Lette, Légal, formats spéciaux (étiquettes, bristols, enveloppes)
Scanner	Vitre et chargeur automatique de documents (DAA)
Télécopie	Depuis le panneau de commandes ou l'ordinateur (Windows/Mac)
Envoi d'e-mail	Depuis le panneau de commandes, avec carnet d'adresses et raccourcis
Panneau de commandes	Écran d'accueil tactile
Gestion des travaux	File d'attente, travaux suspendus, annulation depuis le panneau ou l'ordinateur
Maintenance	Remplacement de la cartouche de toner, nettoyage de la vitre du scanner
Désbourrage papier	Procédures pour tiroirs, porte E, chargeur multifonction, réceptacle standard, unité de fusion, unité recto verso
Sécurité	Attention aux surfaces chaudes, risque de basculement (chargement tiroirs)
Papier recommandé	Utiliser du papier non froissé, bien à plat, respecter les guides et la hauteur maximale

FOIRE AUX QUESTIONS - MX510DE - MX511D - MX517DE LEXMARK

Comment copier un document recto verso ?

Chargez le document dans le DAA ou sur la vitre du scanner. Sur l'écran d'accueil, appuyez sur Copie > Configuration du papier, réglez les paramètres recto verso, puis envoyez le travail.

Comment envoyer une télécopie depuis le panneau de commandes ?

Chargez le document dans le DAA ou sur la vitre. Sur l'écran d'accueil, appuyez sur Télégopie, saisissez le numéro du destinataire, configurez les options si nécessaire, puis envoyez.

Comment envoyer un e-mail depuis l'imprimante ?

Chargez le document. Sur l'écran d'accueil, appuyez sur E-mail, saisissez le destinataire (ou utilisez le carnet d'adresses/raccourci), configurez le type de fichier, puis envoyez.

Comment charger du papier dans un tiroir ?

Retirez le tiroir, réglez les guides à la taille du papier, déramez et ventilez la pile, chargez le papier face imprimable vers le haut (ne pas dépasser le repère de chargement maximal), puis insérez le tiroir. Réglez le format et le type si nécessaire.

Comment éliminer un bourrage papier dans un tiroir ?

Tirez sur le tiroir pour le dégager. Touchez une surface métallique avant de retirer le papier coincé pour éviter les dommages électrostatiques. Retirez tous les fragments, puis insérez le tiroir.

Comment remplacer la cartouche de toner ?

Ouvrez la porte B (attention surface chaude), retirez l'ancienne cartouche, déballez la nouvelle, insérez-la en place, puis fermez la porte B.

Comment nettoyer la vitre du scanner ?

Ouvrez le capot du scanner. Nettoyez le dessous blanc du couvercle, la vitre du scanner, la vitre du DAA et le dessous blanc du couvercle du CAD avec un chiffon doux, humide et non pelucheux. Refermez le capot.

Comment imprimer depuis un ordinateur Windows ?

Ouvrez le document, cliquez sur Fichier > Imprimer. Sélectionnez l'imprimante, réglez les paramètres (type de papier, etc.), puis cliquez sur Imprimer.

Comment définir le format et le type des supports spéciaux (étiquettes, enveloppes) ?

Dans l'écran d'accueil, allez dans Paramètres > Papier > Configuration du tiroir, sélectionnez le tiroir, puis réglez le format et le type de support spécial.

Comment annuler un travail d'impression en cours ?

Sur l'écran d'accueil, appuyez sur File d'attente des travaux (ou en haut de l'écran), sélectionnez le travail à annuler. Depuis l'ordinateur, ouvrez le dossier Imprimantes, sélectionnez l'imprimante, puis annulez le travail.

MODE D'EMPLOI MX510DE - MX511D - MX517DE LEXMARK

1 Chargez un document original dans le DAA ou sur la vitre du scanner.

Remarques :

• Pour éviter d'obtenir une image coupée, vérifie que le format de la sortie est identique à celui du document original.

• Pour effectuer une copie rapide, appuyez sur sur le panneau de commandes.

2 Sur l'écran d'accueil, appuyez sur Copier, puis spécifie le format du document original.

Remarque: Si le document contient différents formats de papier, Sélectionnez Mixte Lette/Légal.

3 Si nécessaire, spécifie un tiroir ou un chargeur et un format de sortie différent.
4 Envoyez le travail de copie.

Copie des deux côtés du papier (recto verso)

1 Chargez un document original dans le DAA ou sur la vitre du scanner.
2 Sur l'écran d'accueil, appuyez sur Copie > Configuration du papier.
3 Reglez les paramètres.
4 Envoyez le travail de copie.

Copie de plusieurs pages sur une feuille

1 Chargez un document original dans le DAA ou sur la vitre du scanner.

2 Sur I'ecran d'accueil, appuyez sur Copie > Pages par face.
3 Reglez les paramètres.
4 Envoyez le travail de copie.

Envoi d'une télécopie

Envoi d'une télécopie

A partir du panneau de commandes

1 Chargez correctement le document original dans le tiroir DAA ou placez-le sur la vitre du scanner.
2 Sur l'écran d'accueil, appuyez sur Télégopie, puis saississe les informations requises.
3 Le cas échéant, configurez les autres paramètres de télécopie.
4 Envoyez le travail de télécopie.

A partir de l'ordinateur

Pour les utilisateurs Windows

1 Lorsqu'un document est ouvert, cliquez sur Fichier > Imprimer.
2 Sélectionnez l'imprimante, puis cliquez sur Propriétés, Préférences, Options ou Configuration.
3 Cliquez sur Télécopie > Activer la télécopie, puis saisissez le numéro du destinataire.
4 Le cas échéant, configurez les autres paramètres de télécopie.
5 Envoyez le travail de télécopie.

Pour les utilisateurs Macintosh

1 Lorsqu'un document est ouvert, choisissez Fichier > Imprimer.
2 Sélectionnez l'imprimante et saisissez le numéro du destinataire.
3 Le cas échéant, configurez les autres paramètres de télécopie.
4 Envoyez le travail de télécopie.

Envoi d'e-mails

Envoi d'un courrier électronique

A partir du panneau de commandes

1 Chargez un document original dans le DAA ou sur la vitre du scanner.
2 Sur l'écran d'accueil, appuyez sur E-mail, puis saisissez les informations requises.

Remarque : Vous pouvez également saisir le destinataire à partir du carnet d'adresses ou avec le numero de raccourci.

3 Si nécessaire, configurez les paramètres de type de fichier de sortie.
4 Envoyez l'e-mail.

A l'aide du numero de raccourci

1 Sur le panneau de commandes, appuyez sur #, puis saisissez le numero de raccourci à l'aide du pavé numérique.
2 Envoyez l'e-mail.

Impression

Impression depuis un ordinateur

Remarque : Pour les supports spéciaux tels que les étiquettes, les bristols et les envelopppes, définissez le format et le type de papier dans l'imprimante avant d'envoyer la tâche d'impression.

1 Lorsqu'un document est ouvert, cliquez sur Fichier > Imprimer.
2 Si nécessaire, reglez les paramètres.
3 Envoyez le travail à imprimer.

Impression des tâches suspendues

1 Lorsqu'un document est ouvert, Sélectionnez Fichier > Imprimer.

2 Sélectionnez l'imprimante, puis procédez comme suit :

• Pour les utilisateurs Windows, cliquez sur Propriétés ou Préférences, puis cliquez sur Imprimer et suspendre.
• Pour les utilisateurs Macintosh, Sélectionnez Imprimer et suspendre.

3 Sélectionnez le type de tâche d'impression.
4 Si nécessaire, attribuez un nom d'utilisateur.
5 Envoyez le travail à imprimer.
6 Sur l'écran d'accueil de l'imprimante, appuyez sur Travaux suspendus.
7 Envoyez le travail à imprimer.

Annulation d'un travail d'impression

A partir du panneau de commandes de l'imprimante

1 Sur l'écran d'accueil, appuyez sur File d'attente des travaux.

Remarque : vous pouvez également acceder à ce paramètre en appuyant sur le haut de l'écran d'accueil.

2 Sélectionnez le travail à annuler.

A partir de l'ordinateur

1 Selon le système d'exploitation, effectuez l'une des opérations suivantes :

• Ouvrez le dossier Imprimantes, puis selectionnez votre imprimante.
• Dans Préférences système du menu Pomme, naviguez jusqu'à votre imprimante.

2 Sélectionnez le travail à annuler.

Chargement du papier

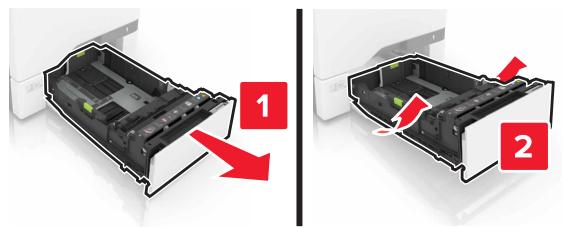

Chargement des tiroirs

ATTENTION—RISQUE DE BASCULEMENT : pour réduire le risque d'instabilité de l'appareil, chargez chaque tiroir séparément. Laissez tous les tiroirs fermés jusqu'à ce que vous ayez besoin de les ouvrir.

1 Retirez le tiroir.

Remarque : Pour éviter les bourrages, ne retirez pas le tiroir lorsque l'imprimante est occupée.

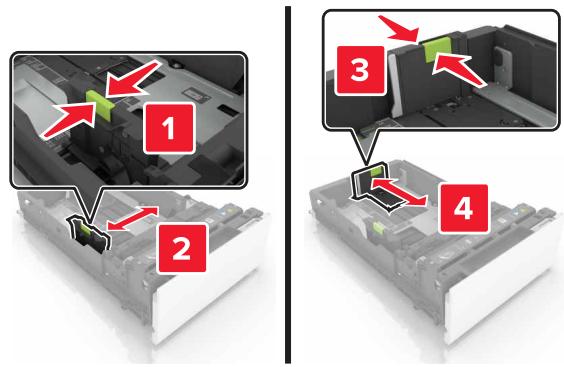

2 Réglez les guides pour qu'ils correspondent à la taille du papier charge.

Remarque : utilisez les repères situés en bas du tiroir pour ajuster les guides.

3 Déramez, ventilez et alignez les bords du papier avant de le charger.

4 Chargez la pile de papier, face à imprimer vers le haut.

Remarques :

• Ne faites pas glisser le papier dans le tiroir.

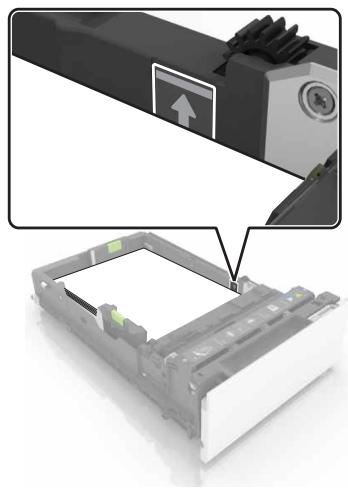

• Assurez-vous que la hauteur de la pile est en dessous du repère de chargement maximal. Tout chargement excessif peut provoquer des bourrages.

5 Insérez te tiroir.

Si nécessaire, configurez le format et le type de papier pour les faire correspondre au papier chargé dans le tiroir.

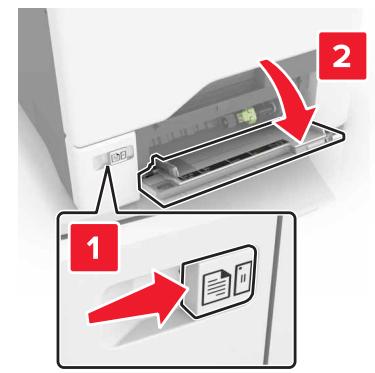

Alimentation du chargeur multifonction

1 Ouvrez le chargeur multifonction.

2 Reglez le guide pour qu'il corresponde au format du papier charge.

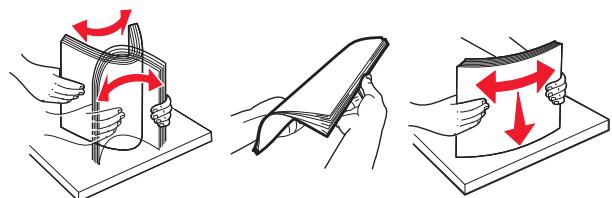

3 Déramez, ventilez et alignez les bords du papier avant de le charger.

4 Chargez le papier :

• Chargez le papier et les bristols en positionnant la face imprimable vers le bas, bord supérieur en premier.

• Chargez les enveloppes contre le côté droit du guide-papier en positionnant le rabat vers le haut. Chargez les

enveloppés en introduisant le rabat en premier dans l'imprimante.

Attention — Dommages potentiels : n'utilisez pas d'enveloppes avec timbre, agrafe, fermoir, fenetre, revêtement interieur couché ou bande autocollante.

5 Dans le menu Papier du panneau de commandes, définissee le format et le type du papier dans le menu Papier de manière à ce qu'ils correspondent au papier charge dans le tiroir.

Définition du format et du type des supports spéciaux

Les tiroirs déetect automatiquement le format du papier ordinaire. Pour les supports spéciaux tels que des étiquettes, du papier cartonné ou des enveloppées, procédez comme suit :

1 Dans l'écran d'accueil, accédez à :

Paramètres > Papier > Configuration du tiroir > sélectionnez un tiroir

2 Configurez le format et le type des supports spéciaux.

Maintenance de l'imprimante

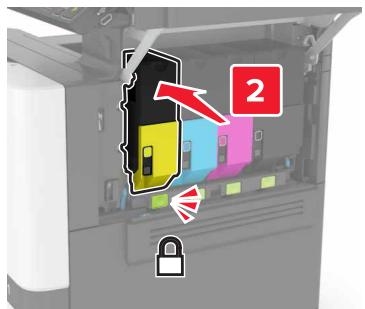

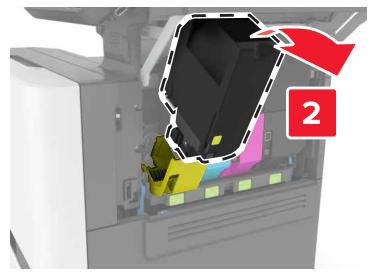

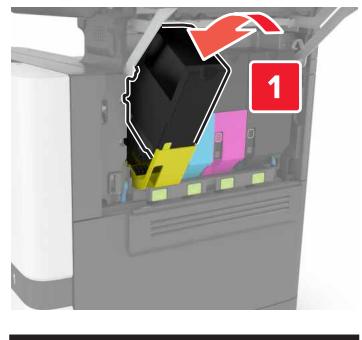

Remplacement d'une cartouche de toner

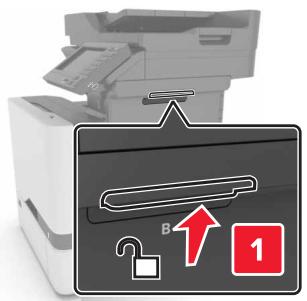

1 Ouvrez la porte B.

ATTENTION-SURFACE CHAUBE : l'intérieur de l'imprimante risque d'être brûlant. Pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

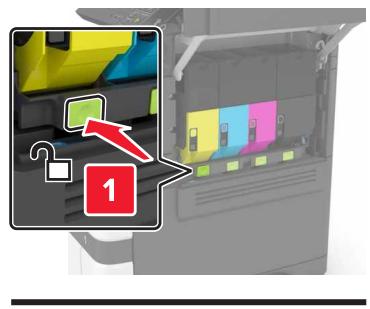

2 Retirez la cartouche de toner.

3 Deballez la nouvelle cartouche de toner.

4 Insérez la nouvelle cartouche de toner.

5 Fermez la porte B.

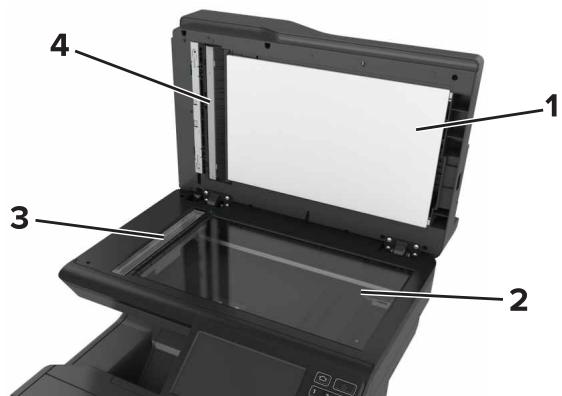

Nettoyage de la vitre du scanner

1 Ouvrez le capot du scanner.

2 Nettoyez les zones indiquées avec un chiffon doux, humide et non pelucheurs.

1	Dessous blanc du couvercle du scanner
2	Vitre du scanner
3	Vitre du dispositif d'alimentation automatique de documents (DAA)
4	Dessous blanc du couvercle du CAD

3 Fermez le capot du scanner.

Elimination des bourages

Réduction des risques de bourrage

Chargez le papier correctement

Assurez-vous que le papier est chargé bien à plat dans le tiroir.

Chargement correct du papier

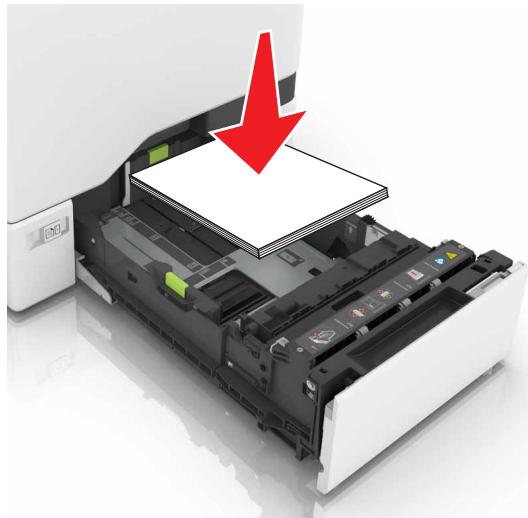

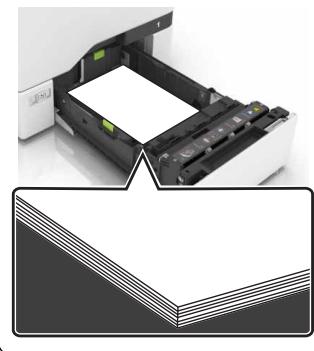

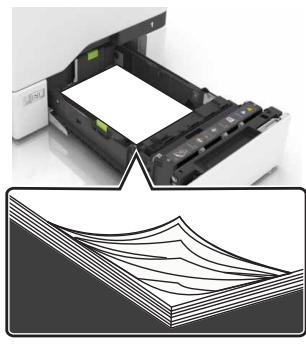

Chargement incorrect du papier

• Ne chargez ou n'enlevez pas un tiroir lorsqu'une impression est en cours.
• Ne chargez pas trop de papier. Assurez-vous que la hauteur de la pile est en dessous du repère de chargement maximal.
• Ne faites pas glisser le papier dans le tiroir. Chargez le papier comme illustré.

• Assurez-vous que les guides-papier sont correctement positionnés et qu'ils ne sont pas trop serrés contre le papier ou les enveloppes.
• Poussez fermement le tiroir dans l'imprimante une fois le papier charge.

Utilisez le papier recommandé.

• Utilisez uniquement les types de papier et de support spéciaux recommendés.
• Ne chargez pas de papier froissé, plié, humide, gondolé ou recouré.

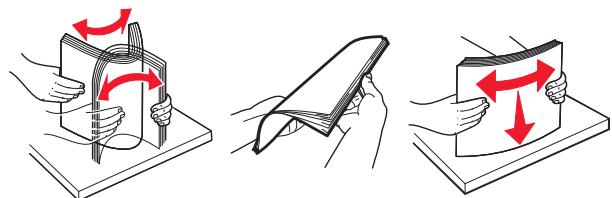

• Déramez, ventilez et alignnez les bords du papier avant de le charger.

• N'utilisez pas de papier découvert ou rogné manuellement.
• Ne mélangez pas les formats, les grammages ou les types de papier dans un même tiroir.
• Assurez-vous que le format et le type de papier sont définis correctement sur l'ordinateur ou sur le panneau de commandes de l'imprimante.
• Stockez le papier en suivant les recommandations du fabricant.

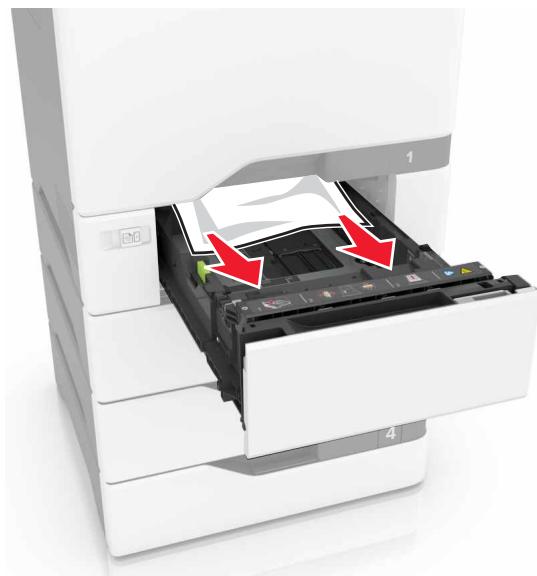

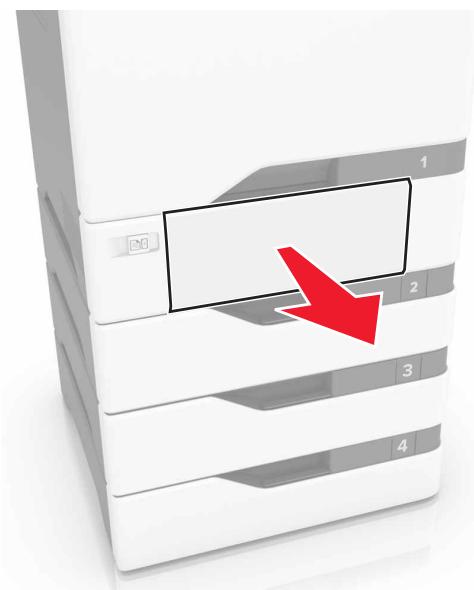

Bourrage papier dans les tiroirs

1 Tirez sur le tiroir pour le dégager.

Attention — Dommages potentiels : Un capteur dans le tiroir facultatif peut facilement etre endommagé par l'électricité statique. Touchez une surface métallique avant desteroler le papier coince dans le tiroir.

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

3 Insérez le bac.

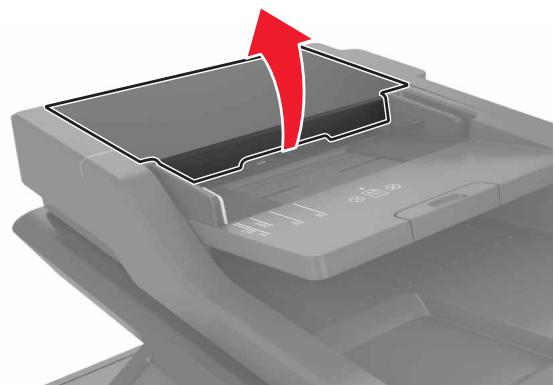

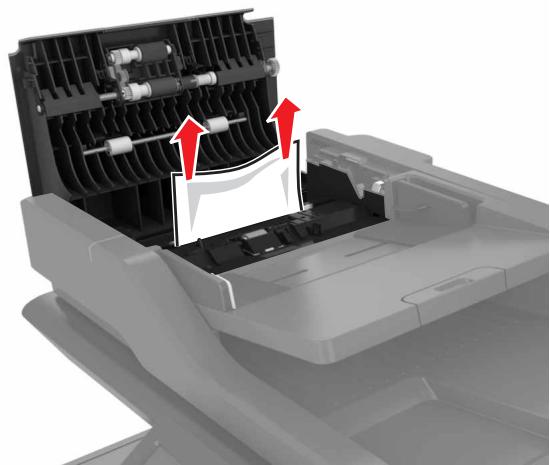

Bourrage papier derrière la porte E

1 Ouvrez la porte E.

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

3 Fermez la porte E.

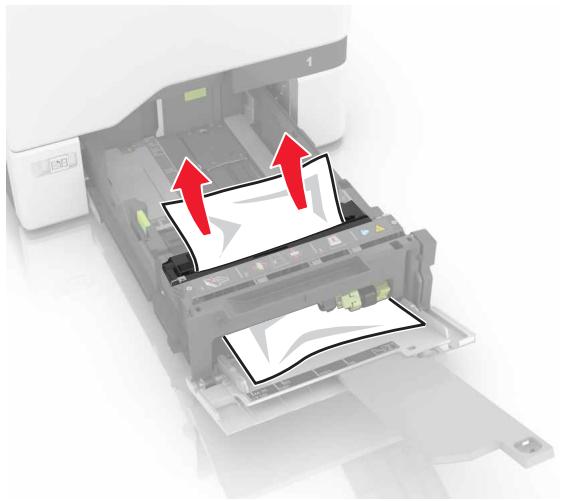

Bourrage papier dans le chargeur multifonction

1 Retirez le papier du chargeur multifonction.
2 Tirez sur le tiroir pour le dégager.
3 Retirez le papier coince.

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

4 Insérez le bac.

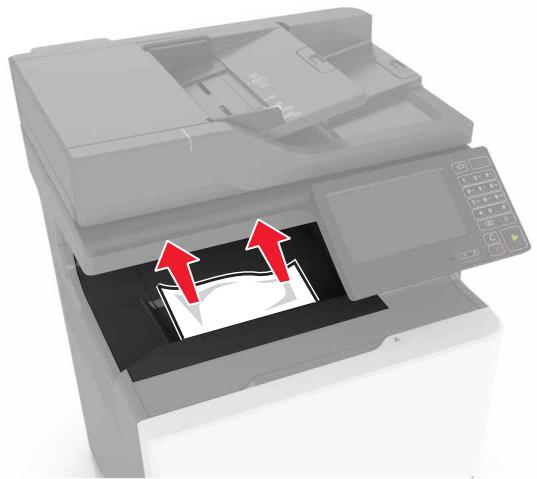

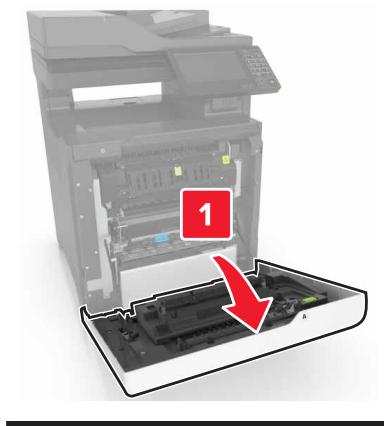

Bourrage papier dans le réceptacle standard

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

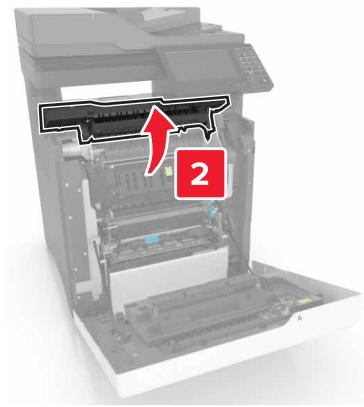

2 Ouvrez les portes A et D, puis retirez tous les fragments de papier.

ATTENTION-SURFACE CHAUBE:L'intérieur de

l'imprimante risque d'être brûlant. pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

3 Fermez les portes D et A.

Bourrage derrière la porte A

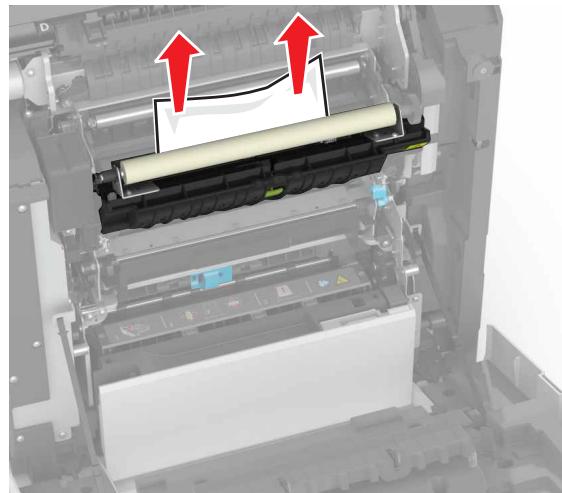

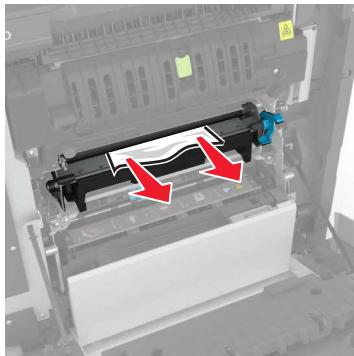

Bourrage papier dans l'unité de fusion

1 Ouvrez la porte A.

ATTENTION-SURFACE CHAUBE:L'intérieur de

l'imprimante risque d'être brûlant. pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

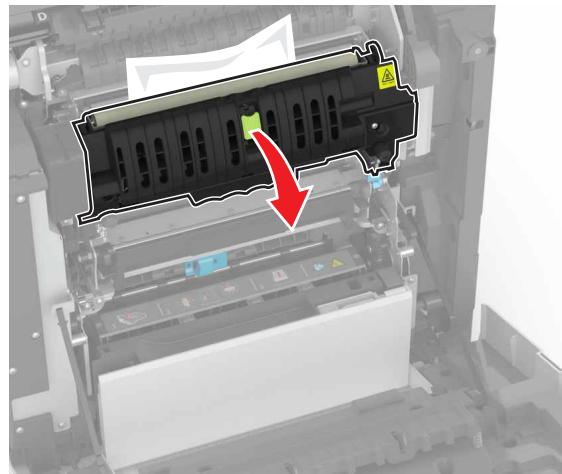

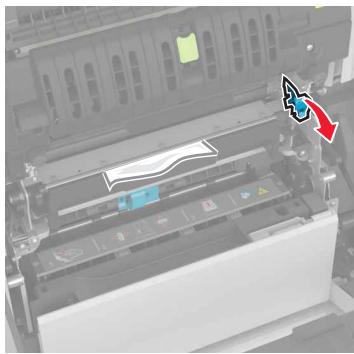

3 Ouvrez la porte d'accès à l'unité de fusion.

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

5 Fermez la porte A.

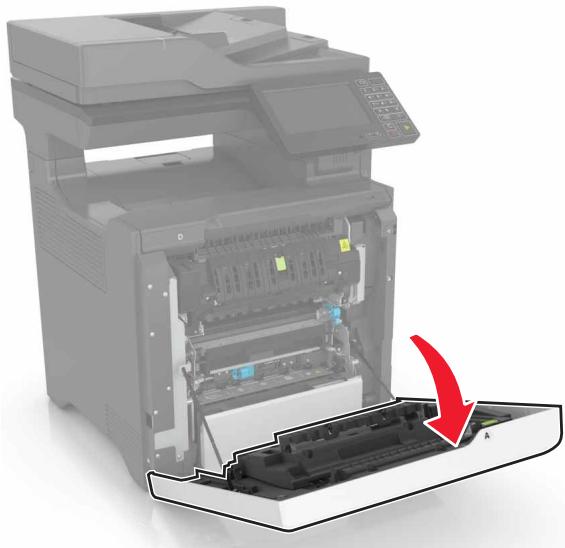

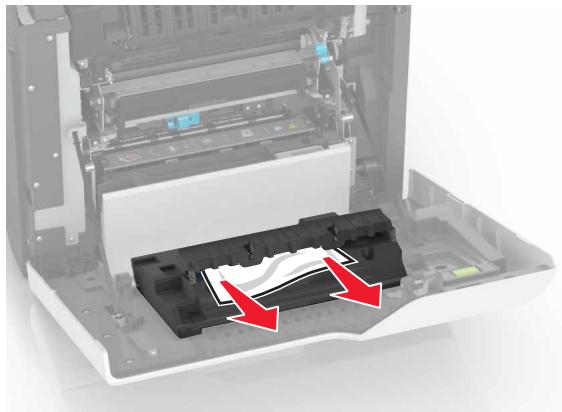

Bourrage papier dans l'unité d'impression recto verso

1 Ouvrez la porte A.

ATTENTION-SURFACE CHAULE: L'intérieur de l'imprimante risque d'être brûlant. pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

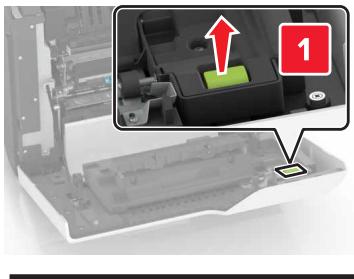

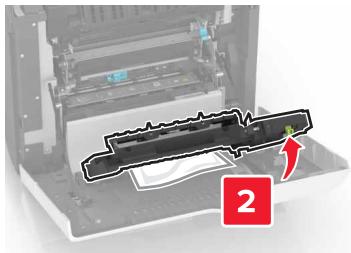

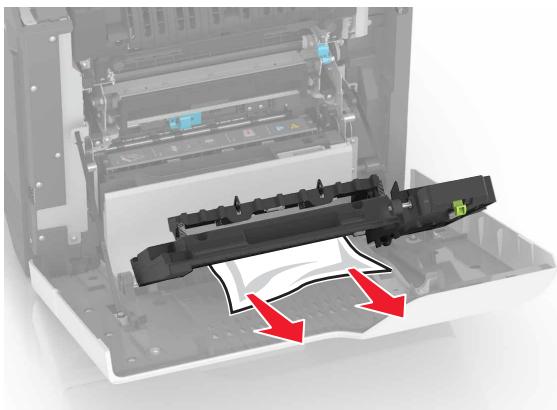

3 Soulevez le capot de l'unité d'impression recto verso.

Remarque: Assurez-vous qu'il ne reste plus de morceaux de papier.

5 Fermez le capot de l'unité d'impression recto verso ainsi que la porte A.
