CM6060L3B - CV5060 L3B - CM6060 L4B - Cuisinière LISTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière électrique posable libre
Marque	LISTO
Modèles compatibles	CM6060L3B, CV5060 L3B, CM6060 L4B
Dimensions (L x H x P)	50 x 81,3 x 56,4 cm
Poids	33,5 kg
Alimentation électrique	220-240 V~ / 32 A ou 380-415 V~ 3N / 3x16 A, 50 Hz
Puissance totale	6800 W
Type de four	Four électrique pose libre, 1 cavité
Volume du four	48 L
Classe énergétique du four	A
Consommation d'énergie du four (mode conventionnel)	0,80 kWh/cycle
Plage de température du four	50 à 240 °C
Modes de cuisson du four	Chaleur sole inférieure, chaleur sole supérieure, convection naturelle
Nombre de gradins dans le four	4
Table de cuisson	4 foyers radiants en fonte
Diamètre et puissance des foyers	Avant gauche : 14,5 cm / 1000 W ; Arrière gauche : 18 cm / 1500 W ; Arrière droit : 14,5 cm / 1000 W ; Avant droit : 18 cm / 1500 W
Indice d'efficacité énergétique des foyers	195 à 197 Wh/kg selon foyer

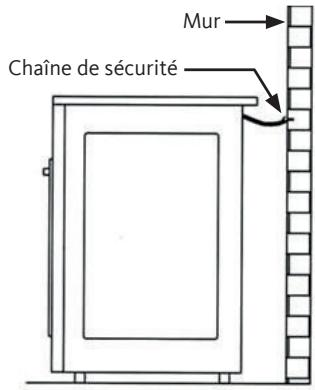

Sécurité	Dispositif de stabilisation (chaîne de sécurité), pieds réglables, verrouillage porte amovible, protection contre la chaleur résiduelle (témoin)
Nettoyage et entretien	Nettoyage manuel du four ; vitres intérieure et milieu démontables ; ne pas utiliser de nettoyeur vapeur ; ampoule four remplaçable (E14, 15W max, 300°C)
Accessoires fournis	Grille de cuisson, lèchefrite
Remarque	Plaque à pâtisserie non fournie
Informations générales	Fabriqué en Turquie, garantie selon facture d'achat

FOIRE AUX QUESTIONS - CM6060L3B - CV5060 L3B - CM6060 L4B LISTO

Comment installer correctement la cuisinière ?

Placez la cuisinière dans un endroit sec et aéré, à au moins 2 cm des murs latéraux et arrière, et à 65 cm minimum sous une hotte. Utilisez la chaîne de sécurité pour la fixer au mur. Mettez-la de niveau en ajustant les pieds réglables. Le branchement électrique doit être réalisé par un professionnel qualifié.

Que faire avant la première utilisation ?

Retirez tous les emballages et films protecteurs. Essuyez la table de cuisson avec une éponge douce et du liquide vaisselle. Faites chauffer le four à 240°C pendant 45 minutes, puis chaque foyer à fond pendant 5 minutes pour éliminer les résidus de fabrication. Aérez la pièce pendant cette opération.

Comment nettoyer la table de cuisson ?

Nettoyez immédiatement les débordements, surtout ceux riches en sucre, pour éviter qu'ils ne brûlent. Utilisez une éponge douce avec de l'eau et du liquide vaisselle. Séchez avec un chiffon doux. Graissez légèrement les plaques si la cuisinière reste inutilisée longtemps.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que la cuisinière est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que les fusibles sont en bon état. Si le problème persiste, contactez le service après-vente.

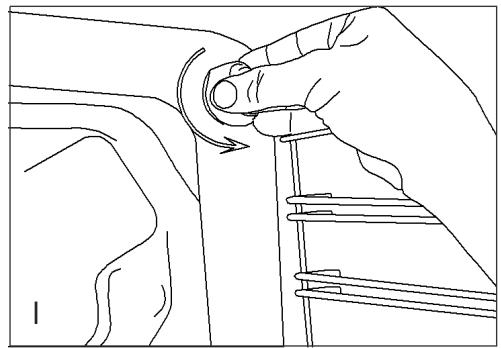

Comment remplacer l'ampoule du four ?

Débranchez l'appareil et assurez-vous que le four est froid. Retirez le couvercle de protection de l'ampoule (tournez-le à la main ou avec un gant). Dévissez l'ampoule usagée et remplacez-la par une ampoule identique (culot E14, 15 W max, résistant à 300°C). Revissez le couvercle et rebranchez.

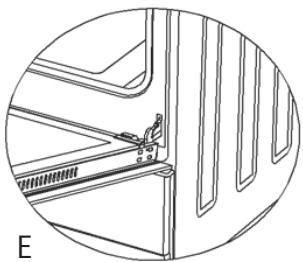

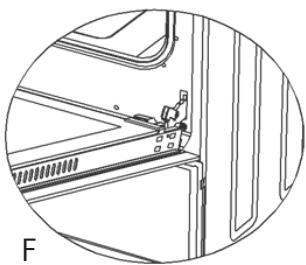

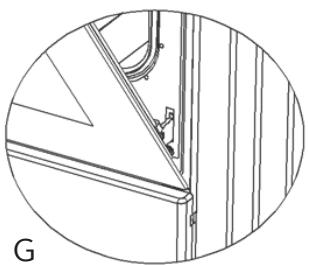

Comment démonter la porte du four pour la nettoyer ?

Ouvrez complètement la porte, puis tirez les verrous des charnières vers le haut à l'aide d'un tournevis. Refermez légèrement la porte sans la pousser complètement, puis soulevez-la en la tirant vers l'avant. Pour la remonter, effectuez la procédure inverse.

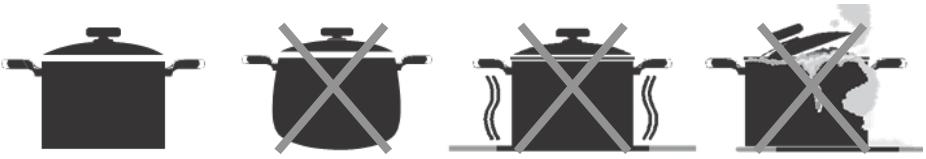

Quels ustensiles utiliser sur les foyers ?

Utilisez des récipients à fond plat et dont le diamètre couvre entièrement le foyer. Évitez les récipients en aluminium ou en matière synthétique qui pourraient fondre. Ne faites jamais chauffer un foyer vide ou sans surveillance.

La cuisinière émet de la fumée lors de l'utilisation, est-ce normal ?

À la première utilisation, une légère fumée peut se dégager (résidus de fabrication). Si la fumée persiste, vérifiez que le four n'est pas sale, qu'il n'y a pas de projections grasses, et que la température et la position de cuisson sont adaptées.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais l'appareil sans surveillance pendant la cuisson. Éloignez les enfants de moins de 8 ans. N'utilisez pas l'appareil pour chauffer la pièce. En cas d'incendie, ne jetez pas d'eau, coupez l'alimentation et couvrez les flammes.

Comment recycler cet appareil en fin de vie ?

Cet appareil est soumis à la réglementation DEEE. Ne le jetez pas avec les ordures ménagères. Déposez-le dans une déchèterie ou rapportez-le à un distributeur pour un recyclage approprié. Coupez le câble d'alimentation avant de vous en débarrasser.

MODE D'EMPLOI CM6060L3B - CV5060 L3B - CM6060 L4B LISTO

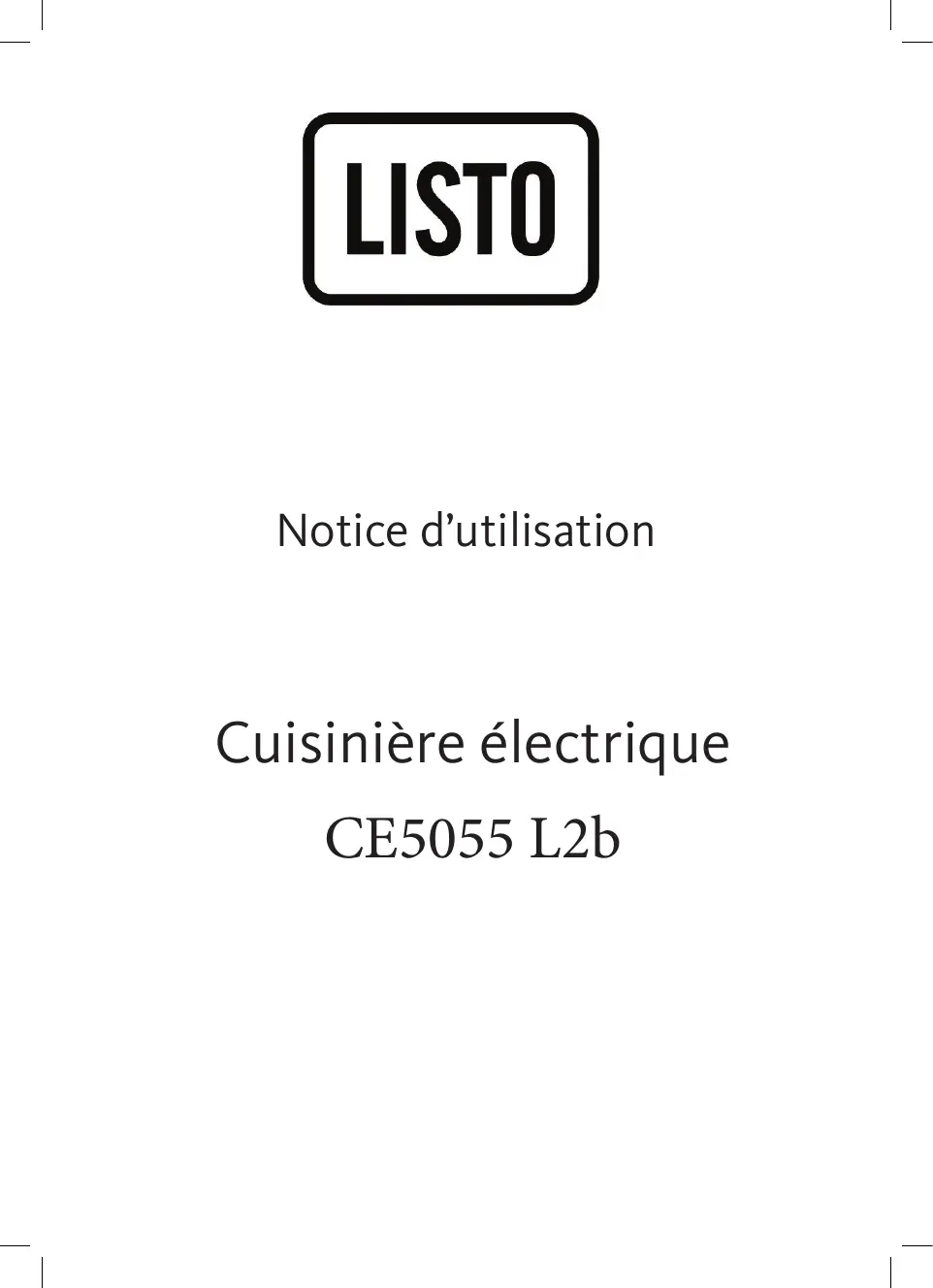

Notice d'utilisation

Cuisinière électrique

CE5055 L2b

Consignes de sécurité 4

Usage prévu 4

Déballage 4

Sécurité des enfants 6

Installation de l'appareil 7

Branchement électrique 8

Précautions d'utilisation du plan de cuisson 11

Précautions d'utilisation du four 12

Nettoyage 14

En cas d'incendie 14

Mise au rebut 14

Description de l'appareil 18

Vue d'ensemble 18

Bandeau de commande 19

Installation 20

Déballage 20

Positionnement 20

Mise à niveau 21

Dispositif de stabilisation 21

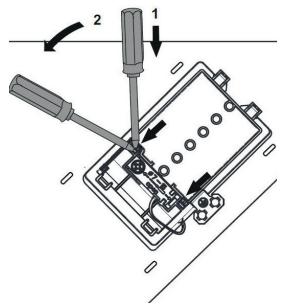

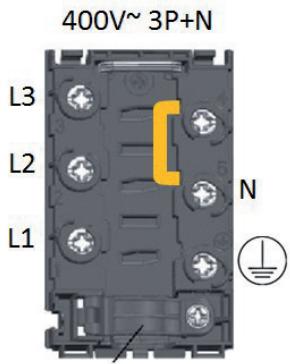

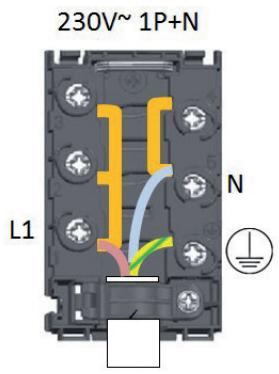

Branchement 21

Utilisation 24

Avant la première utilisation 24

Utilisation des plaques électriques 25

Utilisation du four 27

Modes de cuisson 28

Tableau de cuisson 28

Accessoires du four 29

Nettoyage et entretien 29

Recommandations générales 29

Nettoyage du bandeau de commande 29

Nettoyage de la table de cuisson 30

Nettoyage du four 30

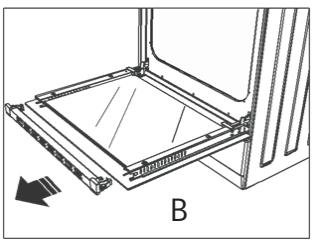

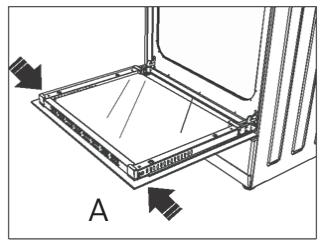

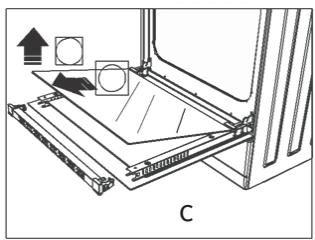

Nettoyage des vitres intérieures et du milieu du four 30

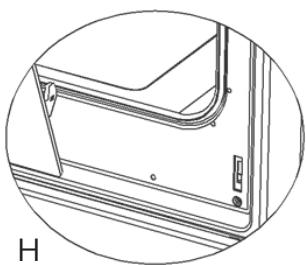

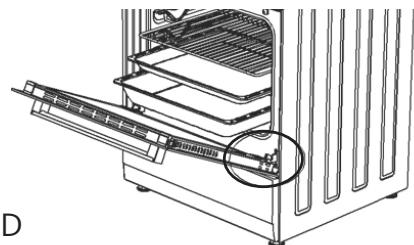

Montage / démontage de la porte du four 31

Remplacement de la lampe du four 32

Consignes de sécurité

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR VOUS Y REPORTER ULTERIEUREMENT. SI VOUS CÉDEZ L'APPAREIL À DES TIERS, REMETTEZ-LE AVEC SA NOTICE D'UTILISATION.

Pour éviter tout danger, l'installation, les raccordements, la mise en service et la maintenance de votre appareil doivent être effectués uniquement par un professionnel qualifié, conformément aux normes de sécurité et aux lois en vigueur. Ne tentez pas de réparer l'appareil vous-même.

Usage prévu

• N'utilisez pas l'appareil pour chauffer la pièce.
• L'utilisation de l'appareil est uniquement destinée à l'usage domestique habituel (préparation des aliments) et en intérieur, à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle. Il doit être utilisé selon les instructions du manuel.

Il n'est pas destiné à être utilisé dans : - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ; - les fermes et l'utilisation par des clients des hôtels, motels et autres environnements à caractère résidentiel ; - les environnements de type, chambre d'hôtes ; - la restauration et autres applications similaires hormis la vente au détail. - Ne pas transformer ou modifier les caractéristiques de l'appareil.

Déballage

• Avant d'utiliser l'appareil, retirez le film plastique éventuel de protection.
• Retirez toutes les parties de l'emballage.
• Retirez toutes les étiquettes, films protecteurs et autocollants sur les faces de l'appareil, et éventuellement sur le plan de cuisson.
• Veuillez contrôler soigneusement que la cuisine ne présente aucun dommage une fois déballée. En cas de dommage, ne l'utilisez pas et contactez immédiatement votre revendeur.

Sécurité des enfants

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants, sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Assurez-vous qu'ils ne touchent pas les commandes.
• Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue.
• Etant donné que les matériaux d'emballage (nylon, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement. • MISE EN GARDE : cet appareil et ses parties accessibles deviennent

chauds pendant leur utilisation. Il est recommandé d'éloigner les jeunes enfants.

Installation de l'appareil

• Ne jamais exposer votre appareil aux effets atmosphériques tels que soleil, pluie, neige, etc.
• Si l'appareil est placé sous une hotte aspirante, ne jamais mettre celle-ci en fonction sans surveillance, surtout quand vous faites chauffer des matières grasses.

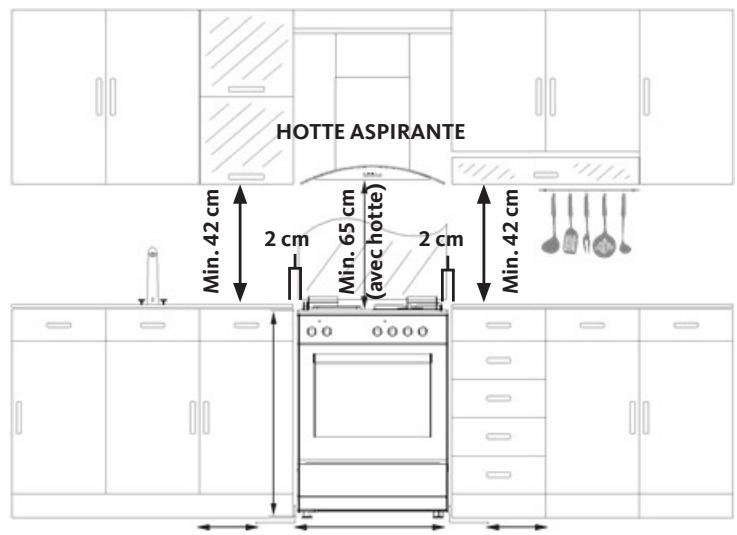

• Veuillez respecter les distances requises pour l'installation de votre appareil sous la hotte. Référez-vous à la notice d'installation de votre hotte aspirante.
• Vous devez porter une attention particulière à l'arrêt et au-dessus de l'appareil car certaines parties peuvent s'avérer coupantes ou rugueuses et peuvent causer des blessures.

Cuisinière

• Si la cuisinière est installée sur un socle, prenez les précautions nécessaires pour que l'appareil ne tombe pas de son socle. Ne soulevez ou ne déplacez jamais la cuisinière en tirant sur la poignée de la porte du four.

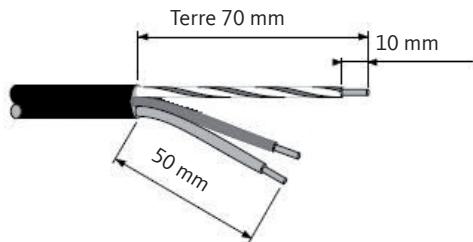

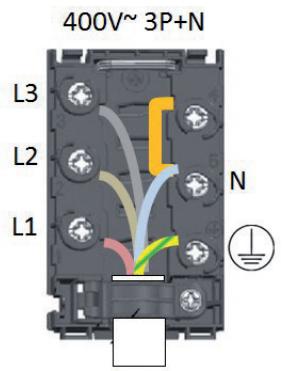

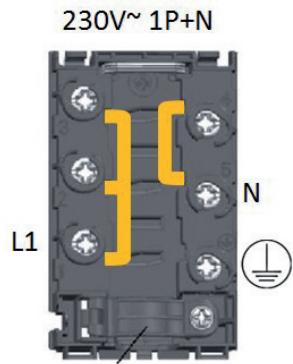

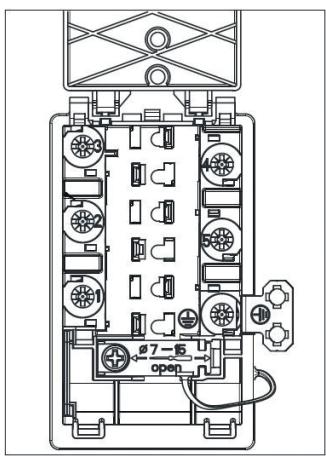

Branchement électrique

• Avant de brancher l'appareil, vérifie que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil, ou à proximité.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câ -vente. Les caractéristiques de ce câble sont mentionnées dans cette notice.
• N'utilisez pas de rallonge, de multiprise secteur ni d'adaptateurs car cela pourrait donner lieu à une surchauffe des branchements électriques.
• L'appareil doit être branché au réseau électrique par l'intermédiaire d'un interrupteur monopolaire (par exemple, les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs) avec un écartement minimal de 3mm entre les contacts.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance.
• és à l'installation fixe conformément aux réglementations en vigueur.
• MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de choc électrique.

Precautionsgenéralesd'utilisationdel'appareil

• Si vous constatez un défaut de fonctionnement, arrêtez l'appareil et coupez l'alimentation électrique et/ou fermez le robinet d'arrivée de gaz ou le robinet de la bonbonne.
• Ne laissez pas l'appareil sans surveillance lors de la cuisson.
• N'oubliez pas que cet appareil, ses parties accessibles et les casseroles utilisées deviennent très chauds et dangereux, tant pendant le fonctionnement que pendant le temps nécessaire au refroidissement après l'extinction. Risques de brûlures.
• Il est recommandé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.
• Il convient de veiller à ne pas toucher les éléments chauffants.
• Ne laissez pas de matières inflammables près de l'appareil lorsqu'il fonctionne.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Ne jamais faire sécher de torchons, éponges ou autres accessoires similaires sur l'appareil ou sur sa poignée
• Si vous utilisez d'autres appareils électriques à proximité de l'appareil, veillez à ce que le câble d'alimentation de ces appareils électriques ne soit pas en contact avec la table de cuisson chaude ou ne se trouve pas coincé dans la porte chaude du four.

Cuisinière

• Ne jamais rien poser sur la porte du four lorsqu'il est ouvert. Vous risqueriez de déséquilibrer la cuisinière ou de casser certaines parties.

Precautions d'utilisation du PLAN de cuisson

• La table de cuisson ne doit pas servir de support ou de plan de travail.
• Ne posez pas ou ne laissez pas de vides sur la table de cuisson.
• MISE EN GARDE : risque d'incendie : ne pas entreposer d'objets sur les surfaces de cuisson.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d’enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériel du chauffer, de fondre ou de commencer à brûler.
• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• N'utilisez jamais la table de cuisson à vide (sans récipient dessus).
• MISE EN GARDE : laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• Faites attention aux poignées des casseroles. Disposez-les de façon à prévenir les chutes eventuelles.
• : les yeux de textiles peuvent être la cause de graves blessures.
• N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
• NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Precautions d'utilisation du FOUR

• En cours de fonctionnement, l'appareil devient chaud. Veuillez ne pas toucher les éléments chauffants à l'intérieur du four.
• À l'ouverture de la porte de l'appareil, veillez à vous mettre en retrait et prenez garde à la vapeur très chaude émanant du four. Utilisez toujours des gants de cuisine spécialement adaptés pour introduire ou retirer votre plat de cuisson du four.
• Ne posez en aucun cas des feuilles d'aluminium dans le four. Ne posez pas de plaque à pâtisserie ni de l'échaffle sur la sole du four. Cela pourrait rayer l'émail, voire entraîner une surchauffe en cours de fonctionnement et provoquer un éclatement de l'émail.
• Lors d'une cuisson au bain-marie, de légers écoulements d'eau peuvent avoir

Lieu le long des joints de porte. Ceci est normal et est dû à la différence de température entre la température de la pierce et celle à l'intérieur du four.

• Pour équiper l'intérieur du four, référez-vous à la section « Utilisation des accessoires du four »
• Lorsque le grill fonctionne, la porte du four doit rester fermée.
• Si votre four dispose d'un ventilateur dont la protection peut être retirée pour le nettoyage, le four doit être mis hors tension avant de retirer la protection et cette dernière doit être remise en place conformément aux instructions après le nettoyage.

Nettoyage

Assurez-vous que les boutons de commande soient sur la position « 0 » (Arrêt) lorsque l'appareil n'est pas utilisé et avant de procéder au nettoyage ou à l'entretien. - Ne pas utiliser de produits d'entretien très abrasifs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entrainer l'éclatement du verre.

• N'utilisez jamais de nettoyeur à vapeur pour nettoyer l'appareil.

Couvercle

• Ne pas faire fonctionner le plan de cuisson lorsque le couvercle est fermé.

En cas d'incendie

• En cas d'incendie, fermez le robinet général d'arrivée du gaz et/ou coupez le courant ; ne jetez jamais d'eau sur l'huile en flamme ou en train de frire.

Mise au rebut

• Si l'on décide de ne plus utiliser cet appareil, avant de l'éliminer, il est recommandé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui pourraient constituer un danger pour les enfants (couper le cordon d'alimentation au ras de la cuisine).

Ces instructions ne sont valables que pour le pays destination spécifié dans le paragraphe « FICHE PRODUIT »

FICHE Produit

Mesures effectuées suivant le règlement UE N° 66/2014 de la Commission Européenne et les normes:

• EN 60350-1:2013 pour le four
• EN 60350-2:2013 pour la table de cuisson

DÉSIGNATION	VALEUR	UNITS
Marque	Listo
Référence du modèle	CE5055 L2b
Code produit	8002880
Masse de l'appareil	33,5	kg
Puisance totale de l'appareil	6800	W
Tension d'alimentation et protection par fusible	220-240 V~ / 32 A380-415 V~ 3N / 3x16 A
Fréquence	50	Hz
Dimensions extérieures (L x H x P)	50 x 81,3 x56,4	cm
Four
Type de four	Pose libre
Nombre de cavités	1
Volume utile par cavité	48	L
Source de chaleur par cavité	Electricité
Puisance par cavité	1800	W
Témoin de mise sous tension et régulation du thermostat	Oui
Plage de thermostat par cavité	50-240	°C
Type de nettoyage par cavité	Manuel
Nombre de gradins par cavité	4
Consommation d'énergie du four en mode conventionnel par cavité	0,80	kWh/cycle
Indice d'efficacité énergétique par cavité	106
Classe d'efficacité énergétique	A
Plaque de cuisson
Type de plaque	Foyer en fonte

DÉSIGNATION		VALEUR	UNITS
Nombre de zones et/ou aires de cuisson		4
Technologie de chauffage		Electrique
Témoin de mise sous tension		Oui
Témoin de chaleur résiduelle		Non
Foyer avant gauche	Puisance du foyer	1000	W
	Diamètre de la surface utile du foyer	14,5	cm
	Consommation d'énergie du foyer	195	Wh/kg
Foyer arrière gauche	Puisance du foyer	1500	W
	Diamètre de la surface utile du foyer	18	cm
	Consommation d'énergie du foyer	197	Wh/kg
Foyer arrière droit	Puisance du foyer	1000	W
	Diamètre de la surface utile du foyer	14,5	cm
	Consommation d'énergie du foyer	195	Wh/kg
Foyer avant droit	Puisance du foyer	1500	W
	Diamètre de la surface utile du foyer	18	cm
	Consommation d'énergie du foyer	197	Wh/kg
Somme de la plaque	Puisance totale	5000	W
	Consommation d'énergie totale	196	Wh/kg

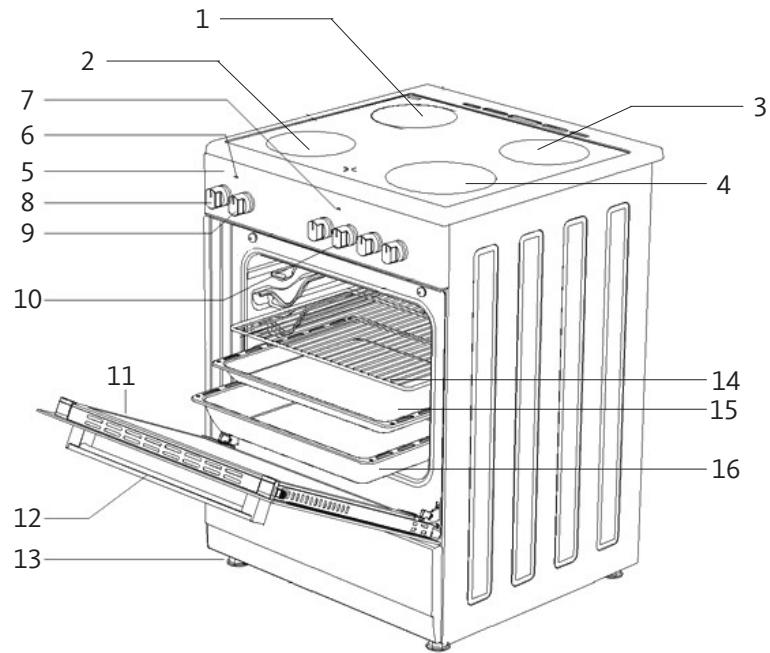

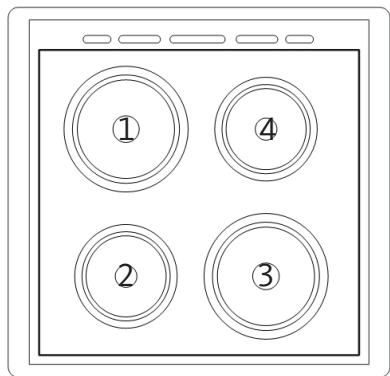

VUE d'ensemble

1. Plaque de cuisson 18 cm de diamètre
2. Plaque de cuisson 14,5 mm de diamètre
3. Plaque de cuisson 14,5 mm de diamètre
4. Plaque de cuisson 18 cm de diamètre
5. Panneau de commande
6. Témoin de fonctionnement du four
7. Témoins de fonctionnement de la table de cuisson

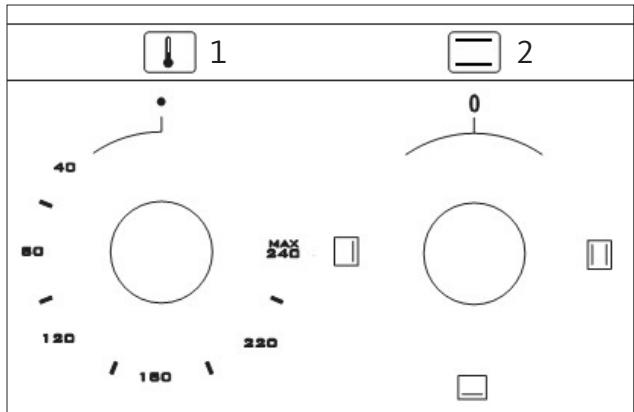

8. Bouton de thermostat du four (sélection de la température)
9. Bouton de sélection des programmes du four

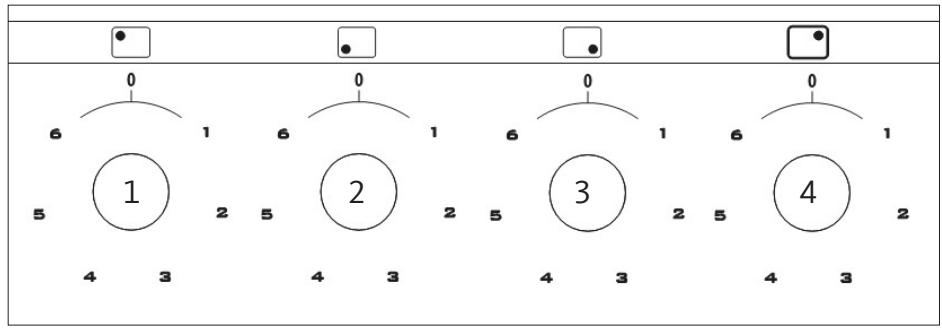

10. Boutons des plaques électriques
11. Vitre intérieure du four
12. Poignée de la porte du four
13. Pieds réglables

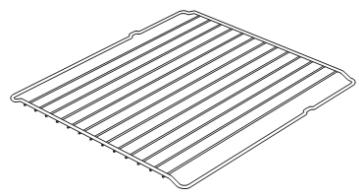

14. Grille de cuisson
15. Plaque à pâtisserie (non fournie)

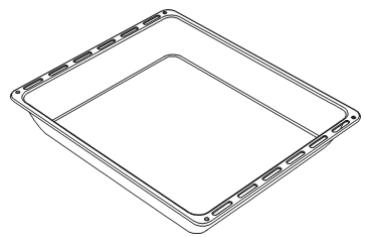

16. Lèchefrite
17. Le témoin lumineux du four s'allume lorsqu'on allume le four, et s'éteint lorsque la température a atteint la température sélectionnée à l'aide du thermostat.
18. Le témoin lumineux de la table de cuisson s'allume lorsqu'on allume un ou plusieurs foyer(s) de la table de cuisson, et s'éteint lorsque toutes les zones de la plaque de cuisson sont éteintes.

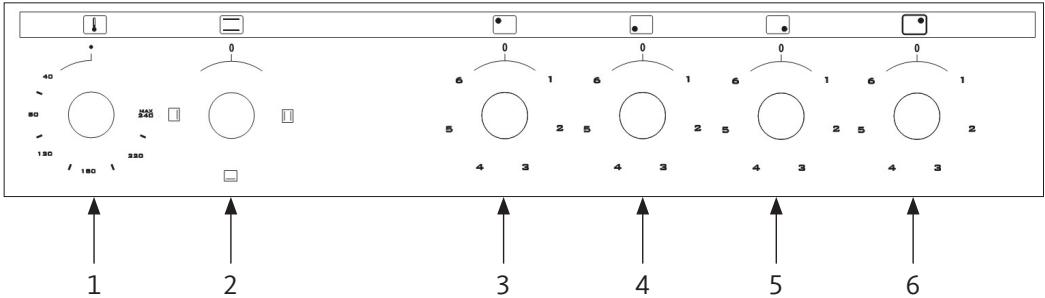

Bandeau de commande

1. Bouton de thermostat du four
2. Bouton de sélection des programmes du four
3. Bouton de fonctionnement de la plaque arrête gauche
4. Bouton de fonctionnement de la plaque avant gauche
5. Bouton de fonctionnement de la plaque avant droite
6. Bouton de fonctionnement de la plaque arrêté droite

Installation

Pour une installation correcte de votre cuisinière, tenez compte des recommandations suivantes pour éviter tout problème ou toute situation dangereuse.

Déballage

1. Placez la cuisinière le plus près possible de l'endroit où elle sera installée.
2. Retirez tous les matériaux d'emballage et installez la cuisinière dans un endroit sec et aéré, éloignée des matières inflammables (comme les rideaux, etc.).

Attention! Ne laissez pas les éléments d'emballage (plastiques, cartons) à la portée des enfants et des animaux domestiques.

Pour une installation correcte de votre cuisinière, tenez compte des recommandations suivantes pour éviter tout problème ou toute situation dangereuse.

Positionnement

La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière (voir schéma ci-contre). - La distance entre les parois latérales de la cuisinière et les murs ou les autres meubles doit être d'au moins 2 cm. La distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 65 cm. La distance entre l'arrière de l'appareil et le mur arrêté doit être d'au moins 2 cm. Le câble d'alimentation devra être positionné de façon à ce qu'en aucun point sa température n'excède 70°C.

• Les parois adjacentes à la cuisinière doivent être soit en matériel résistant à la chaleur, soit revêtues d'un tel matériel.

Mise à niveau

Pour un fonctionnement correct, la cuisinière doit être mise à niveau. Pour cela, ajustez les pieds réglables en les vissant ou dévissant, comme indiqué sur la figure ci-contre. La cuisinière doit absolument être positionnée à l'horizontal.

Dispositif de stabilisation

Cette cuisinière doit être attachée solidement au mur avec la chaîne de sécurité (qui se trouve au dos de l'appareil) avec un moyen de fixation adapté à la nature de votre mur pour éviter tout risque de basculement (voir figure ci-contre).

Le revendeur décline toute responsabilité si un accident causant une blessure et/ou un dommage survenait suite au non-respect de cette instruction.

Avertissements :

• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil.
• Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil. L'installation de cet appareil et son branchement au réseau électrique doivent être effectuées uniquement par un technicien qualifié connaissant parfaitement les réglementations en vigueur en matière de sécurité et d'installation.
• La mise à la terre de l'appareil est obligatoire : utilisez uniquement un câble électrique de section appropriée, équipée d'un fil de terre jaune/vert.

Attention!

Raccordez toujours le fil de terre de protection. Respectez les schémas de raccordement indiqués au dos de l'appareil. Veillez bien à engager les fils dans les plots et à bien serrer les vis.

Lors du raccordement du câble sur le réseau électrique :

1. Raccordez toujours le fil de terre de protection.
2. La prise secteur doit demeurer accessible une fois la cuisine installée.
3. Veillez à ce que le câble d'alimentation ne touche pas les surfaces chaudes de l'appareil.
4. Le câble n'est pas fourni. Veuillez vous référer au tableau ci-dessous pour connaître le câble nécessaire en fonction de votre installation électrique.

Réseau	Type de branchement	Section du câble	Type de câble	Calibre de protection du fusible
220-240 V~ 1N - 50/60 Hz	1 Phase + N	3 x 4 mm²	H05 VV-F-3G 4 mm²	1 x 32 A
380-415 V~ 3N - 50/60 Hz	3 Phases + N	5 x 1,5 mm²	H05 VV-F-5G 1,5 mm²	3 x 16 A

• Cet appareil doit être branché au réseau électrique par l'intermédiaire d'un disjoncteur omnipolaire avec un écartement minimal de 3 mm entre les contacts.
• N'utilisez pas de rallonges, multiprises secteur ou adaptateurs car cela pourrait donner lieu à une surchauffe des branchements électriques.

Branchement de la cuisine :

1. À l'aide d'un tournevis, ouvre le couvercle du boîtier de raccordement situé à l'arrière de l'appareil. Pour cela, soulevez les 2 clips sur le couvercle du boîtier comme indiqué sur la figure ci-contre.

ATTENTION : Des cavaliers (ou « jumpers ») sont positionnés pour un fonctionnement en 230 V monophasé. Pour un fonctionnement en 400 V triphase, il est nécessaire de retirer les cavaliers des positions 1 à 3.

Les vis de connexion sont déjà desserrées, il n'est donc pas nécessaire de les dévisser au préalable. Pendant que vous les serrez, vous allez entendre à un moment un petit « clic » signifiant que vous avez serré convenablement la vis de connexion. Ne pas utiliser de visseuse électrique.

1. Positionnez les cavaliers en fonction de la tension disponible dans l'habitation (figure suivante).

1. Dénudez environ 70 mm de gaine du cordon d'alimentation. Dénudez les fils électriques sur une longueur de 10 mm.

Extrémité du câble d'alimentation

• Fil jaune/vert : mise à la terre
• Fil bleu: neutre « N »
• Fil marron : phase « L »

ATTENTION: Le fil de terre jaune/vert doit toujours être branché à la borne portant le symbole (1) et doit être plus long que les autres fils.

1. Passez le câble d'alimentation sous le serre-câble qui le maintient en place et le protège contre l'arrachement (voir ci-contre). Si vous n'avez pas encore visser le serre-câble, faites-le maintenant pour qu'une extrémité du câble d'alimentation soit fixée au boîtier.

1. Connectez les fils au bornier en respectant les schémas de raccordement ci-dessous.

ATTENTION: veillez à bien engager les fils dans les plots et à bien serrer les vis.

1. Vissez solidement le serre-câble et refermez le couvercle du boîtier.

Avant la première utilisation

1. Assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière. Ces emballages devront être triés séparément pour le recyclage.
2. Veillez à retirer le film protecteur recouvrant les éléments chauffants avant l'emploi.
3. Essuyez votre table de cuisson avec une éponge douce et un peu de liquide vaisselle, puis séchez-la soigneusement avec un chiffon doux. N'utilisez pas de produit détergent abrasif ni d'éponge à récurer afin de ne pas rayer la surface.
4. Pour éliminer tout résidu ou graisse ayant pu être laissé durant la production :
5. Ouvrez la porte du four et laissez-le chauffer à 240°C pendant 45 minutes, puis éteignez le four et laissez-le refroidir.
6. Tournez le bouton correspondant à l'un des 3 foyers de cuisson sur la position maximale et laissez-le fonctionner pendant 5 minutes. Éteignez le foyer et laissez-le refroidir. Faites la même opération sur tous les autres foyers.

Important : Aérez la pièce durant cette opération pour éliminer la fumée dégagée.

Utilisation des FOYERS radiants

Table de cuisson

Boutons de commande de la table de cuisson

-Emplacement des foyers

Les symboles sur le bandeau de commande indiquent la correspondance entre le bouton et le foyer :

1. Foyer arrière gauche (diamètre 18 cm)
2. Foyer avant gauche (diamètre 14,5 cm)
3. Foyer avant droit (diamètre 18 cm)
4. Foyer arrêté droit (diamètre 145 cm)

Pour un résultat de cuisson optimal, suivez les précautions d'utilisation suivantes :

Utilisez des récipients à fond plat pour qu'ils adhérent parfaitement à la zone de chauffe. Utilisez toujours des récipients dont le diamètre couvre totalement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée. - Ne jamais laisser un foyer chauffer à une puissance maximum sans surveillance. Un débordement provoquerait de la fumée et des résidus graisses pourraient prendre feu. - Ne laissez jamais un foyer allumé sans récipient dessus car le niveau maximum de chaleur est atteint très rapidement et vous risquez d'endommager l'élément chauffant. Veillez à ce qu'aucun objet ou ustensile sensible à la chaleur ne soit placé trop près de gros récipients qui dépasseraient du périmètre de cuisson. Le dessous de vos casseroles doit être sec et propre pour garantir une plus longue durée de vie de votre table et de vos casseroles. - Cuire de préférence avec un couvercle. Cela permet d'économiser de l'énergie. - Ne jamais cuire d'aliments directement sur la plaque. Votre table de cuisson n'est pas une poêle et ne devra pas être utilisée comme telle.

Puissance de cuisson

Les chiffres 0 à 3 sur les boutons de cuisson indiquent la puissance de cuisson :

• Arrêt du foyer. 1 Chaleur minimum pour garder les aliments au chaud. Chaleur moyenne pour chauffer à basse température. Chaleur maximum pour cuisine, frire et faire bouillir.

Allumer / éteindre un foyer

Remarque: À la première utilisation ou si la plaque a été inutilisée depuis longtemps, il convient de la faire fonctionner à vide pendant 2-3 minutes en actionnant le bouton de sélection du foyer.

Attention!

• écipients de dimension adéquate, le diamètre des casseroles devant être identique au diamètre de la plaque.
• Tournez le bouton correspondant jusqu'à la position voulue : plus le nombre est élevé, plus la puissance est élevé.
• Pour éteindre un foyer, ramenez son bouton de contrôle sur la position « ● » (Arrêt).
• Afin d’éviter que vous ne laissiez une plaque fonctionner accidentellement, un témoin lumineux sur le bandeau de commande s’allume dès qu’une plaque est utilisée.

Utilisation du FOUR

Boutons de commande du four

1. Symbole du thermostat
2. Symbole du four
3. Le bouton du thermostat vous permet deCHOISIR LA TEMPERATURE DÉSIREE (de 40 à 240°C ). Tournez le bouton pour faire chauffer le four. Le témoin lumineux de fonctionnement du four s'allume. Il s'éteindra lorsque le four aura atteint la température désirée. Le thermostat du four allumera et éteindra ce voyant automatiquement afin de maintainir la temperature choisisie.
4. Consultez les sections ci-après pour en savoir plus sur les températures et durées de cuisson recommandées. ATTENTION: Ne pas couvrir la sole du four de feuille d'aluminium ou protection similaire. Ne pas poser de plats sur la sole du four. Risque d'éclatement de l'email en fonctionnement.

MODES de cuisson

Symbole	Signification	Explication
	Sole inférieure	Seule la résistance de sole inférieure fonctionne. Ce mode est idéal pour cuire les fonds de tartes et autres pâtisseries.
	Sole supérieure	Seule la résistance de sole supérieure fonctionne. Ce mode est idéal pour les grillades.
	Convection naturelle	Les éléments de chauffe inférieur et supérieur sont utilisés. Ce mode est idéal pour les gâteaux, biscuits, flans, lasagnes et viandes à rôtir.

Tableeaudcuisson

• Avant la cuisson de vos aliments, il est recommandé d'effectuer un préchauffage pendant 10 à 15 minutes.
• Placez les aliments au four lorsque la température sélectionnée est atteinte et que le témoin lumineux s'éteint.
• Repositionnez le bouton du thermostat en position « ● » lorsque la cuisson est terminée. Le positionnement de la grille est défini en partant du niveau bas.

Aliments	Convection naturelle
	Thermostat (℃)	Position des gradins	Durée de cuisson (min.)
Gâteau	175	2	35-45
Gâteau aux fruits	175	2	30-40
Cake	175	2	35-45
Biscuits	170-180	2 ou 3	25-30
Meringue	100	2	60
Tarte / quiche	180-190	2	50-70
Pizza	180-200	3	20-30
Lasagne	180-200	2	25-40
Viande d'agneau	225	2	25
Viande de boeuf	250	2	50-60
Viande de mouton	240	2	25
Poulet	175-200	2	30
Poisson	200	2	30-40

(Les valeurs ci-dessus sont purement indicatives.)

Accessions du FOUR

La grille peut être positionnée sur 4 niveaux. Elle sert à poser les plats ou autres récipients pour la cuisson. Notre plat doit être centré sur la grille.

La lèchefrite peut être positionnée sur 4 niveaux. Elle sert à recueillir les jus et les graisses de cuisson. Il est conseillé de verser au préalable un peu d'eau dans la lèchefrite pour atténuer les fumées et faciliter son nettoyage après refroidissement.

Nettoyage et entretien

Avant de procéder au nettoyage de la table de cuisson et/ou du four :

Assurez-vous que toutes les commandes de la table de cuisson et/ou du four soient sur la position « ● » (arrêt). - Laissez la table de cuisson et/ou le four refroidir complètement pour éviter les risques de brûlures.

Recommandations générales

• Nettoyez l'appareil soigneusement après chaque utilisation ; de cette manière, il est possible de retirer les résidus de cuisson plus facilement, évitant ainsi la combustion de ces résidus les fois suivantes.
• N'utilisez pas de produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des outils durs pour éviter d'endommager les surfaces.
• Ne pas utiliser de produits d'entretien très abrasifs ou de grattoir métallique dur pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre. N'utilisez pas d'appareil de nettoyage à pression ou à vapeur.

Nettoyage du dandeau de commande

• Ne retirez pas les boutons pour nettoyer le bandeau de commande. Utilisez une éponge douce et de l'eau additionnée de produit vaisselle puis séchez avec un chiffon doux.

Nettoyage de la TABLE de cuisson

• Nettoyez immédiatement les débordements de liquide et notamment les aliments à haute teneur en sucre ou les éclaboussures de sucre pour éviter qu'ils ne brûlent sur la surface de la table de cuisson. Pour nettoyer votre table de cuisson, utilisez une éponge douce et de l'eau additionnée de produit vaisselle.
• Séchez l'appareil avec un chiffon doux et propre.
• Grailles les plaques de cuisson si vous prévoyez de ne pas les utiliser pendant un certain temps.

Nettoyage du FOUR

L'intérieur du four se nettoie plus facilement lorsque le four est encore un peu chaud. - Après chaque utilisation, essuyez le four avec une éponge douce ou un chiffon doux imbibé(e) d'eau chaude additionnée de liquide vaisselle. Essuyez-le ensuite avec un chiffon humide, puis séchez-le soigneusement avec un chiffon doux et sec. - Il est parfois nécessaire d'utiliser un produit de nettoyage spécifique pour effectuer un nettoyage complet.

Nettoyage des VITRES intérieure et du MILIEU du FOUR

• Les vitres intérieures et du milieu peuvent se démonter, facilitant ainsi le nettoyage. Cette opération se fait à froid. Pour le démontage, ouvre complètement la porte et appuyez sur loquets en plastique de chaque côté de la porte (figure A). Tirez le profilé dans votre direction (figure B). Soulevez la vitre intérieure pour la retirer (figure C). Nettoyez la vitre, et replacez-la avec le profilé en effectuant la procédure inverse. Pour démonter la vitre du milieu, effectuez la même procédure que pour la vitre intérieure. Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four côtés intérieur et extérieur. Rincez à l'eau claire et séchez avec un chiffon doux et sec.

Attention:

• Ne nettoyez pas la porte du four tant que les parties vitrées sont encore chaudes. Au cas où cette précaution ne serait pas respectée, les parties vitrées pourraient se briser.
• Ne pas utiliser de produits d'entretien très abrasifs ou de gratt îner l'éclatement du verre.

Montage / demontage de la porte du FOUR

1. Ouvrez complètement la porte du four et repérez les charnières de chaque côté de la porte (figure D).

1. Tirez le verrou de la charnière (figure E) vers le haut à l'aide d'un tournevis, et placez-le sur la position la plus haute (figure F).
2. Effectuez la même procédure sur l'autre charnière de l'autre côté de la porte.

1. Refermez légèrement la porte sans la pousser complètement (figure G).
2. Soulevez la porte avec précaution en la tirant vers l'avant (figure H).
3. Pour remettre la porte, effectuez la procédure inverse.

MISE EN GARDE : s'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque d'électrocution.

1. Assurez-vous que les boutons sont sur la position « ● » (arrêt), puis débranchez l'appareil de l'alimentation.
2. Retirez le couvercle de protection (figure I). Si vous avez du mal à le tourner, utilisez un gant. Nettoyez-le et séchez-le complètement.
3. Dévissez l'ampoule et remplacez-la par une ampoule aux caractéristiques strictement identiques à celles d'origine.
4. Dévissez l'ampoule, puis remplacez le couvercle.

Caractéristiques de la lampe :

Culot E14 230V~ Max. 15 W Résistant à des températures de l'ordre de 300°C

• Les ampoules sont considérées comme des consommables et ne sont pas couvertes par la garantie. La lampe utilisée sur cet appareil est une ampoule spéciale prévue exclusivement pour l'électroménager. Elle ne convient pas pour l'éclairage d'une pièce.

1. Si le four et/ou les zones de cuisson ne fonctionnent pas :

Vérifiez que la cuisine est bien branchée. Vérifiez qu'il n'y a pas une coupure de courant. Vérifiez que les fusibles sont en bon état.

2. La cuisson n'est pas satisfaisante :

• Ajustez l'emplacement de la grille et contrôlez la température sélectionnée, le temps de cuisson et le récipient de cuisson.

3. Si le four fume :

Vérifiez que le four ne nécessite pas de nettoyage. Vérifiez qu'il n'y a pas eu de projection de graisse ou de jus sur les parois ou que la préparation ne déborde pas. Vérifiez que la température et la position de cuisson sélectionnées sont adaptées.

Si les problèmes persistent malgré ces suggestions, veuillez contacter le service après-vente de votre magasin revendeur.

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelconque moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

Conditions de garantie :

Ce produit est garanti contre toute défaillance résultant d’un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d’une mauvaise installation, d’une utilisation incorrecte, ou de l’usure normale du produit. La durée de garantie est spécifiée sur la facture d’achat.

Faites un geste écocitoyen. Recyclez ce produit en fin de vie.

Sourcing & Creation

21, avenue de l'Harmonie

59650 VILLENEUVE D'ASCO

Fabriqué en Turquie

Art. 8002880

Ref. CE5055 L2b
