Type d'appareil	Cave à vin de conservation
Capacité	Environ 80 à 200 bouteilles
Nombre de zones de température	1 à 2 zones
Plages de température	10°C à 18°C (typique)
Type de porte	Verre trempé avec cadre métallique
Éclairage intérieur	LED
Matériau des clayettes	Bois ou métal
Type de refroidissement	Thermoélectrique ou compresseur
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Consommation électrique	Non précisé
Niveau sonore	Faible
Contrôle de température	Électronique avec affichage digital
Fonction dégivrage	Automatique
Système anti-vibration	Oui
Classe climatique	Non précisé
Type d'installation	Pose libre
Garantie	Non précisé

FOIRE AUX QUESTIONS - AVV168B - AVV80 AVINTAGE

Comment régler la température de mon AVINTAGE AVV168B ?

Pour régler la température, utilisez le panneau de contrôle situé à l'avant de l'appareil. Appuyez sur le bouton 'Température' et ajustez à l'aide des flèches jusqu'à atteindre la température souhaitée.

Mon AVINTAGE AVV80 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant 10 minutes avant de le rebrancher.

Comment nettoyer l'intérieur de mon cave à vin AVINTAGE ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs. Passez un chiffon doux sur les étagères et les parois, puis rincez avec un chiffon humide.

Les lumières de mon AVINTAGE AVV168B clignotent, que signifie cela ?

Un clignotement des lumières peut indiquer un problème de température. Vérifiez si la porte est bien fermée et assurez-vous que l'appareil n'est pas exposé à une source de chaleur.

Quelle est la capacité de bouteilles de l'AVINTAGE AVV80 ?

L'AVINTAGE AVV80 a une capacité de 80 bouteilles, selon la taille des bouteilles et l'agencement des étagères.

Puis-je régler l'humidité dans mon AVINTAGE ?

La plupart des modèles AVINTAGE ne disposent pas de contrôle d'humidité. Cependant, vous pouvez placer un petit récipient d'eau à l'intérieur pour aider à maintenir un niveau d'humidité adéquat.

Comment savoir si mon AVINTAGE AVV168B est en mode refroidissement ?

Lorsque l'appareil est en mode refroidissement, le symbole de la flocon de neige s'allume sur le panneau de contrôle. Si ce symbole n'est pas allumé, l'appareil peut être en mode économie d'énergie.

Que faire si j'entends des bruits étranges venant de mon AVINTAGE ?

Les bruits peuvent être normaux, tels que le bruit du compresseur ou des ventilateurs. Si les bruits deviennent forts ou inhabituels, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets coincés à l'intérieur.

Comment régler les étagères de mon AVINTAGE AVV80 ?

Les étagères sont généralement ajustables. Retirez les bouteilles, puis déplacez les étagères en les tirant vers le haut ou en les abaissant selon vos besoins.

Mon AVINTAGE ne refroidit pas correctement, que faire ?

Assurez-vous que l'appareil est suffisamment aéré autour de lui et que la porte est bien fermée. Si le problème persiste, contactez le service client pour une assistance technique.

MODE D'EMPLOI AVV168B - AVV80 AVINTAGE

Cave à vin de conservation

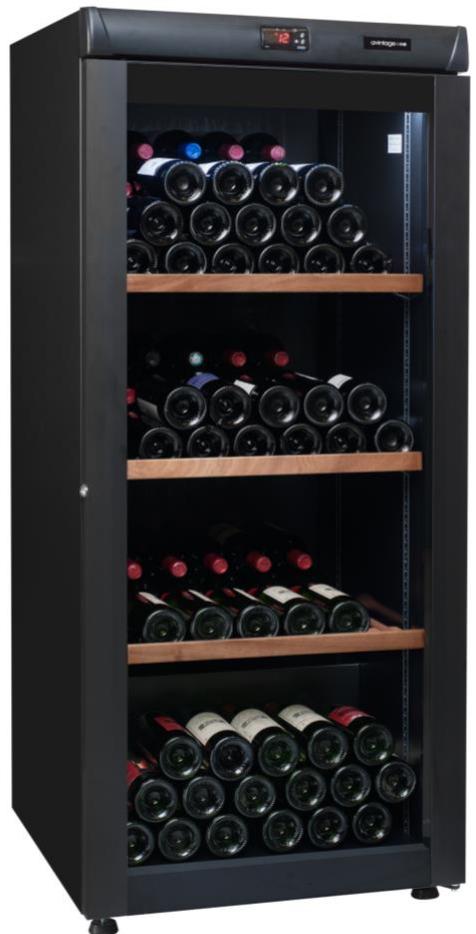

NOTICE D'UTILISATION - AVV80 AVV168B AVV206

FR - MANUEL D'UTILISATION p. 2

GB-USEINSTRUCTIONS p.28

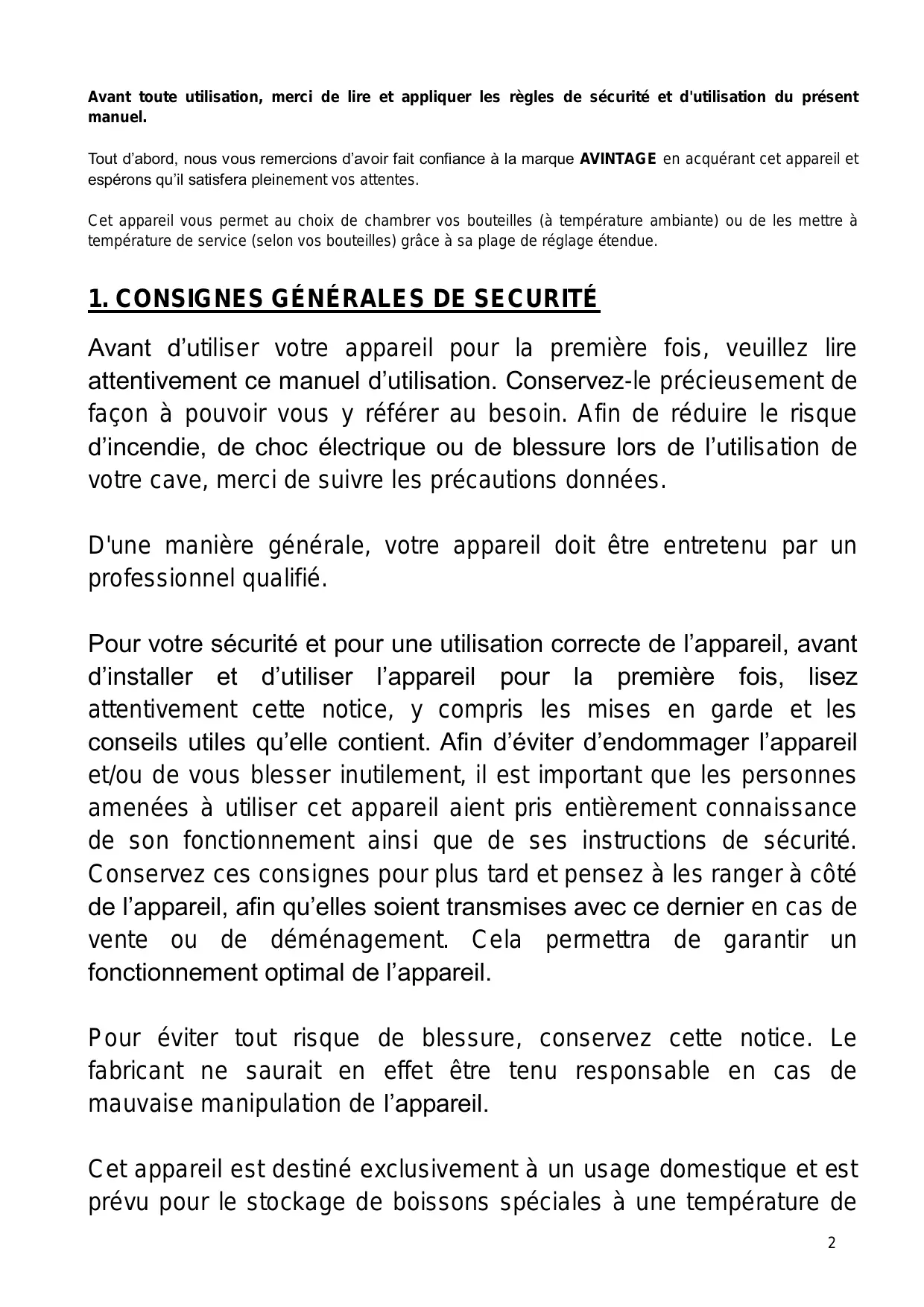

Avant toute utilisation, merci de litre et appliquer les règles de sécurité et d'utilisation du present manuel.

Tout d'abord, nous vous remercions d'avoir fait confiance à la marque AVINTAGE en acquérant cet apparéil et espérons qu'il satisfera pleinement vos attentes.

Cet apparéil vous permet au choix de chambrer vos bouteilles (à température ambiente) ou de lesmettre à température de service (selon vos bouteilles) grâce à sa plage de réglage étendue.

1. CONSIGNES GENÉRALES DE SECURITÉ

Avant d'utiliser votre apparéil pour la première fois, veuillez tire attentivement ce manuel d'utilisation. Conservez-le précieusement de façon à pouvoir vous y reférer au besoin. Afin de réduire le risque d'incendie, de chic électrique ou de blessure lors de l'utilisation de votre cave, merci de suivre les précautions données.

D'une manière générale, votre apparéil doit être entretenu par un professionnel qualifié.

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'inverterit et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les consciels utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous blesser inutillement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l'appareil.

Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu responsable en cas de mauvaise manipulation de l'appareil.

Cet apparéil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons spéciales à une température de

stockage plus élevé que celle d'un compartment pour produits frais. En aucun cas cet apparéil est destiné àmaintenir des produits alimentaires frais.

Assurez-vous que votre installation électrique (voltage) correspond à cette indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute.

Pour votre protection, cet apparéil doit être correctement connecté à une prise terre. Ne pas couper ou-retirer le fil de terre du cable d'alimentation fourni.

Pour des raisons de sécurité, ne pas utiliser une rallonge électrique.

Si votre apparéil est endommagé (par un impact majeur, par exemple) ou s'il subit un dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôle l' apparéil par un répartateur professionnel/agréé.

Pour éviter tout danger, ne pas remplacer vous-même un cable secteur endommagé. Contactez votre revendeur, un centre de service/agréé ou un réparateur professionnel.

Cet apparéil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l' apparéil une fois qu'il est plein : vous pourriezdéformer sa carrosserie en plus d'entrainer des réparations. Les composants électriques ne doivent pas être directement accessibles.

Maintainir les enfants éloignés de l'appareil

Ne pas utiliser l'appareil à l'extérieur

Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuilles débrancher immédiatement la prise secteur.

Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immerger le cable d'alimentation, la prise ou l'appareil lui-même dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil avec les mains mouillées.

Maintenez l'appareil éloigné de toute source de chaleur et ne l'exposez pas directement au soleil.

Ne laissez pasPENDREle cable d'alimentation d'une table ou etre en contact avec des coins tranchants ou des surfaces chaudes.

Ne tirez pas sur le cable d'alimentation, saisissez la prise pour débrancher l'appareil.

Assurez-vous que la zone où votre apparéil est situé est capable de supporter son poids lorsqu'il est charge (une bouteille de 75 cl pèse environ 1,3kg ). Notre cave doit être placée sur une surface plane. Si vous doivent la placer sur un tapis ou sur une moquette, placez un support en-dessous.

Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette.

Sécurité des enfants et des autres personnes vulnérables

• Cet apparéil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à

condition qu'elles soient supervisées ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprehennent les dangers encourus.

• Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants, sauf sils ont plus de 8 ans et quils sont surveillés.

• Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation.

• Risque que l'enfant se retrouve coince: qu'un enfant se retrouve bloqué dans l'appareil ou y suffoque ne sont pas des faits du passé. Toutefois, des appareils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours".

• Si vous decide demettre au rebut l'appareil, débranchez-le de la prise murale, coupez le cable d'alimentation (aussi proche de l'appareil que vous le pouvez) et retirez la porte afin d'empêcher les enfants de jouer avec, de subir un choc électrique ou de s'enfermer à l'intérieur.

• Si l'appareil, doté d'un joint de porte magnétique, doit être remplaced par un autre appareil doté d'un loquet sur la porte ou sur le joint, vérifie bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.

• Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

• Avant de jeter votre cave, veillez à bien-retirer la porte. Laissez également les clayettes qui étaient à l'intérieur de l'appareil de manière à ce que les enfants ne puissant pas grimper à l'intérieur.

Sécurité générale

ATTENTION — Cet apparéil est unconçu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme :

√ Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux professionnels,
√ Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnementes résidentiels,
Les environnements comme les chambres d'hôtel,
√ Les restaurants et établissements similaires, sauf détaillants.

ATTENTION — Afin déviter tout danger dû à l'instabilité de l'appareil, il est important de le fixer et le monter selon les instructions d'installation.

ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l'intérieur de cet apparéil car elles pourrait s'y déverser.

ATTENTION — Si le cordon d'alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant ou d'un revendeur qualifié afin d'éviter tout risque d'électrocution.

ATTENTION — Maintenez la ventilation bien ouverte et vérifie bien que l'air peut circuler par les ouvertures, surtout si l'appareil est encastré dans le mur.

ATTENTION — N'utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, autres que ceux recommendés par le fabricant.

ATTENTION — N'endommagez pas le circuit de réfrigération.

ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartment, sauf si ces derniers sont tolérés par le fabricant.

ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables.

Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d'élimination des déchets/agréé. N'exposer pas l'appareil à une flamme.

ATTENTION — Le gaz réfrigérant de cet apparéil est le R600a, tout produit inflatable et explosif ne doit pas être mis dans la cave ou pres de celle-ci afin d'éviter le déclenchement d'un feu ou d'une explosion.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil. Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'installation de l'appareil, vérifie qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention : risque d'incendie

Si le circuit de réfrigération est endommagé :

Évitez les flammes nues et toute source d'incendie.
Ventilez bien la piece où se trouve l'appareil. Il est dangereux de modifier la composition de ceturreil, dequelque maniere que ce soit.

Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas être tenus pour responsables de tout incident cause par une mauvaise installation électrique.
• Le cordon d'alimentation ne doit pas être rallongé. N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.
  Vérifiez bien que la prise murale n'est pas endommagée. Une

prise murale en mauvais etat pourrait entrainer une surchauffe de l'appareil et son explosion.

• Vérifiez bien que vous pouvez acceder à la prise murale de l'appareil.
• Ne tirez jamais sur le cable principal.
• Ne supprimez jamais la mise à la terre.
• Si la prise murale est l'âche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
• Vous ne doivent jamais utiliser l'appareil si le cache de l'éclairage interieur n'est pas en place.
• Débranchez votre apparéil avant de procéder au changement de l'ampoule.
• Cet apparéil fonctionne sur un courant à phase unique de 220~240V/50Hz.
• Si le cable d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.
• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installerateur.

Utilisation quotidienne

• Cet apparéil est uniquement destiné àmettre àtempérature des bouteilles de vin.
• Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil, cela provoquerait un risque d'explosion.
• Ne faites pas fonctionner d'autres appareils électriques à l'intérieur de cet apparéil (mixeurs, turbines à glace électrique, etc.).

• Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.

• Ne placez pas d'objets chauds près des composants en plastique de cet apparéil.

• Les recommendations du fabricant quant au stockage de l'appareil doivent être strictement respectées. Rétérrez-vous aux instructions correspondantes.
• L'appareil doit être tenu éloigné des bougies, luminaires et autres flammes dues afin d'éviter les risques d'incendie.
• L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué dans ce manuel d'utilisation.
• L'appareil est lourd. Soyez prudent lorsque vous le déplacez. Si votre apparéil est équipé de roulettes, rappelez-vous qu'elles seront uniquement à facilitier les petits mouvements. Ne le déplacez pas sur de plus longs trajets.
  N'utilisez jamais l'appareil ou ses éléments pour vous appuyer.
• Pour éviter les chutes d'objets et empêcher de détériorer l'appareil, ne surchargez pas les compartments de l'appareil.

Attention : nettoyage et entretien

• Avant tout entretien, débranchez l'appareil et coupez le courant.
• Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
• Ne nettoyez aucune partie de l'appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie ou d'explosion.
• N'utilisez pas d'objets tranchants ou pointus pour-retirer la glace. Utilisez un gratoir en plastique.

Informations importantes à propos de l'installation

• Évitez d'installer votre apparéil dans des zones humides.

• Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poèle, chauffage, radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambantes extrémement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l'appareil.

• Branchez votre cave à vin à une prise terre murale exclusivement et uniquement réglementaire. En aucun cas vous ne devez réduire ou supprimer la troisième broche de mise à la terre du cordon d'alimentation. Toutes les questions concernant la puissance et /ou mise à la terre doivent être adressées à un électricien certifié ou un centre de service autorisé.
• Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.
• Déballez l'appareil et vérifie qu'il n'est pas endommagé visuellement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez achété. Dans ce cas, conservez l'emballage.
• Il est recommendé d'attendre au moins 24 heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.
• Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.
• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'incendie. Respectez toujours bien les consignes d'installation.
• L'appareil ne doit pas être situé à côté de radiateurs ou de我喜欢 des cuisson.
• Vérifiez bien que les prises sont accessibles une fois l'appareil

installé.

Économies d'énergie

Pour limiter la consommation électrique de votre apparéil :

✓ Installez-le dans un endroit approprié (voir chapitre « Instructions d'installation »).
✓ Gardez les portes ouvertes le moins de temps possible.
Veillez au fonctionnement optimal de votre apparéil en nettoyant périodiquement le condenseur (voir chapitre « Nettoyage et entretien »).
✓ Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.

Dépannage

• Toute opération électrique doit être effectuée par un technicien qualifié et compétent.
• Cet apparéil doit être dépanné par un Centre de Réparation Agréé, et seules des pieces d'origine doivent être utilisées.

Cet apparéil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

R600a

Instructions de sécurité

Attention — N'obstruer aucune grille de ventilation de l'appareil, voirlez à ce que les ouvertures d'aération soient toujours libres.

Attention — Ne pas stocker de substances explosives comme les bombes d'áerosol avec un propulseur inflammables dans cet apparéil.

Attention — Ne pas endommager le circuit frigorifique de l'appareil.

Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descendé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention — Ne pas utiliser d'appareils électriques dans les compartments de l'appareil, sauf s'ils sont du type recommendé par le fabricant.

Cet apparéil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles et est conforme notamment aux normes suivantes :

2011/65/EU (ROHS)
2014/35/EU relative à la sécurité électrique
2014/30/EU relative à la compatibilité électromagnétique
643/2009/CE relative à l'étiquetage énergétique

CARTONS

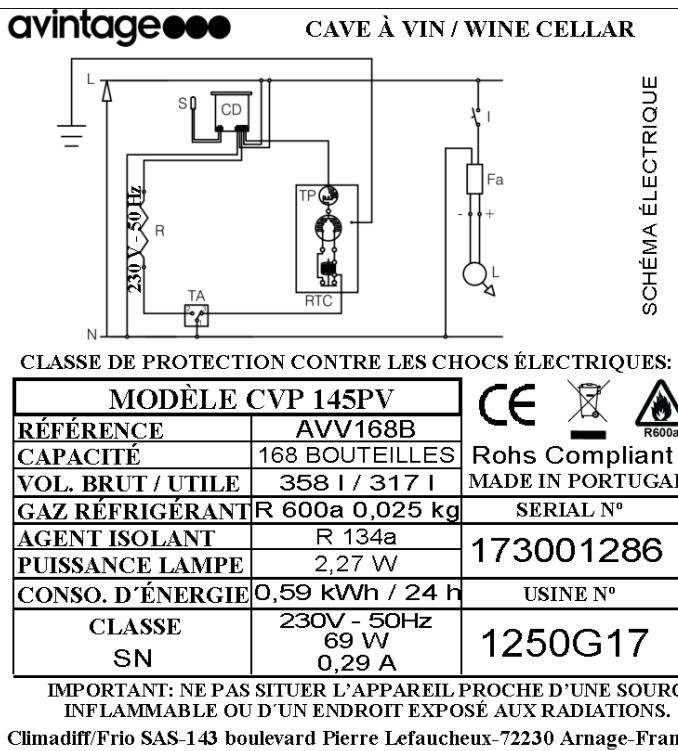

Ci-dessous l'exemple d'une plaque signalétique :

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modulo) comporte toutes les informations spécifique à votre armoire à vin.

Nous vous conseillons de noter son numero de série sur ce livre retard avant son installation, pour vous y reférer si nécessaire ultérieurement (intervention technique, demande d'assistance...).

En effet, une fois l'armoire installée et chargée, son accès y est plus compliqué.

ATTENTION : aucune assistance ne pourra vous etre donnée sans ces informations.

4. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et interieur. Retirez la palette de transport sur laquelle la cave repose en dévisant les 2 vis du chassin à l'arrête de l'appareil.
• Avant de connecter la cave à la prise électrique, laissez-la en position debout pendant 24 heures. Ceci réduit la possibilité de dysfonctionnement du circuit frigorifique d'au transport.
  Nettoyez l'intérieur à l'aide d'un chiffon doux et d'eau tiède.

Utilisation de votre cave à vin

Votre cave à vin doit être placée dans une piece dont la température ambiente se situe dans une plage comprise entre +10^ et +32^ . En revanche, si la cave est équipée du système hiver, la plage est étendue de 0^ à 32^ .

Installation de votre cave à vin

• Cette cave est conçue pour être installée en "pose libre".
• Placez la cave dans un endroit assez résistant pour supporter le poids en charge pleine.
• Pour obtenir le meilleur de votre apparéil, avec la plus faible consommation d'énergie, ne placez pas votre apparéil pres d'une source de chaleur (chauffage, cuisine...) , ne l'exposez pas directement aux rayons du soleil et ne le mettez pas non plus dans un local trop froid.
• Branchez la cave à une prise unique.

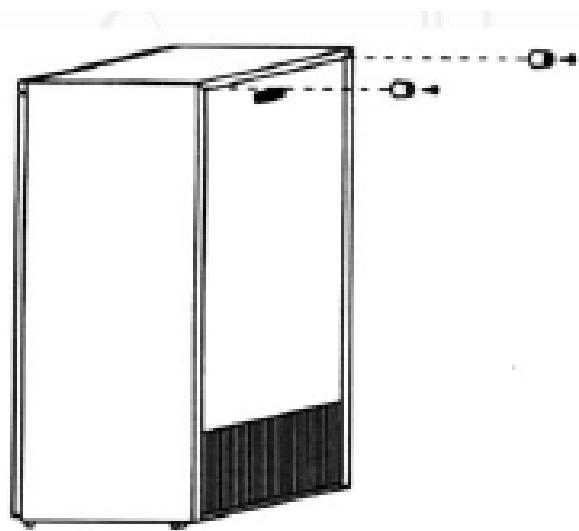

  Fixez les butoirs fournis pour maintainir une distance minimale de 10 cm entre le mur et l'arrête de l'appareil. Veillez à le caler parfaitement et à ajuster l'horizontalité de votre cave à vin tout en surélevant très légèrement les deux pieds à l'avant (l'utilisation d'un niveau à bulles est conseillée). Ceci évitera tout mouvement dû à l'inbastabilité, générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte.

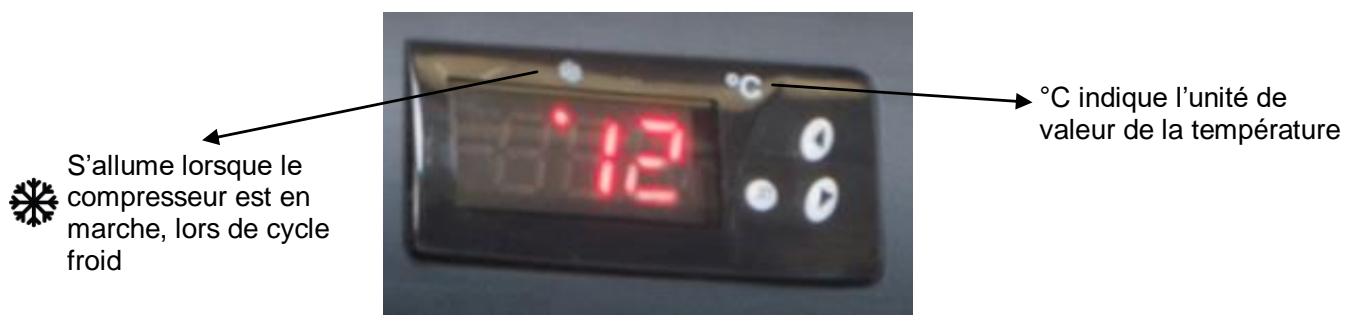

Réglage du thermostat

Conseil : plongez un thermomètre immergeable dans une bouteille en verre transparent remplie d'eau et place-la au centre de la cave. Attendez au moins 24 heures afin de vérifier la température.

La température peut être ajustée au plus bas à 5^ et au plus haut à 18^ en fonction de vos besoines spécifiques. La température programmée souvent conforme est de 12^ .

Régler la températe :

La température régée en usine pour ce modulo est 12^ . Les touches SET et les flèches servent à modifier les paramétres. Pour changer la température :

• Appuyez sur la touche SET, les lettres « SP » apparaitront, puis appuyez de nouveau sur la touche SET pour voir apparaitre la température régée
• Appuyez simultanément sur SET et la flèche du haut
• Appuyez sur les flèches pour ajuster la température entre 5 et 18^
• Appuyez sur SET pour enregistrer votre choix
• Appuyez simultanément sur SET et la flèche du bas pour revenir à l'affichage, ou attendez 1 minute et cela quittera automatiquement le menu de réglage

Le thermostat situé dans votre cave n'agit que sur la production de l'air froid. Si votre cave est équipée du système hiver et est destinée à un local non chauffé, le circuit chaud étant préréglé en usine, vous n'avez donc pas à vous en occuper.

Pour ce qui est de la température, l'afficheur digital (selon modèle) n'est qu'un indicateur de température de l'air ambient dans la cuve et non pas un thermomètre permettant de connaître la température du vin dans la bouteille. Il lui est donc accordé une tolération de +/-2^ . Du fait de la masse inertielle du liquide, la température du liquide varie 10 fois moins que la température de l'air ambiant. De plus, la cave fonctionnant par cycles, si vous regardez l'afficheur, indiquant la température instantanée, durant un cycle froid il est normal que celle-ci soit inférieure à 12^ . A l'inverse durant un cycle chaud, la température lue sera supérieure à 12^ durant un certain laps de temps.

5. ÉQUIPEMENTS

Le système d'aération : filtré à charbon

Air pur renouvelé et filtré en permanence!

Votre cave à vin Avintage est équipée d'un système de renouvellement d'air permanent dont la filtration est assurée par un filtré à charbon. Il s'agit d'une rondelle en plastique noir de 5 cm de diamètre située en haut à gauche à l'arrière de la cave. Il est à replacer annuellement et est en vente sur notre site partenaire

www.vinokado.com ou sur le site www.climadiff.com rubrique accessoires.

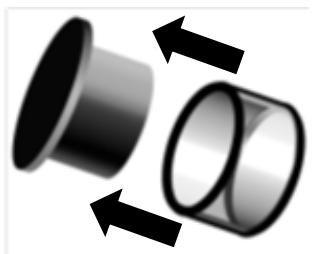

Remplacement du filtré à charbon: le remplacer impératifement une fois par an. Vous

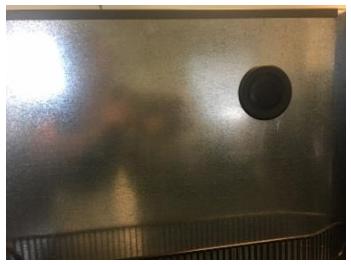

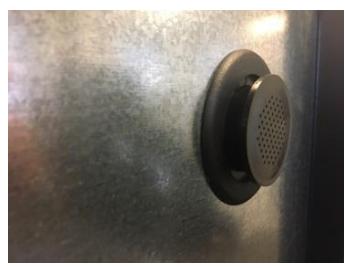

pouvez le voir de l'intérieur comme de l'extérieur : il est situé en haut à gauche, au fond de la cave.

Pour le retarder, poussez le filtre depuis l'intérieur de la cave afin de le retarder à l'extérieur de l'appareil, par l'arrière. Vous finirez de le retarder en passant votre main derrière le cache evaporateur. Le trou apparent à l'arrière en partie BASSE est normal, il permet une dépression assurant la circulation interne de l'air.

ATTENTION! Le filtrte peut être inséré dans un support de forme similaire et de même couleur. SEUL le filtrte se change, ne pas tirer ou forcer sur le support, risque de casse irrémédiable!

Le système anti-vibration

Le vin n'aime pas etre dérange, il craint particulièrement les vibrations. C'est pourquoi le compresseur a cycle lent de votre cave à vin est monté sur des amortisseurs spéciaux appelés silent-blocks.

De même, la cuve interieure est isolée de la carrosserie par une épaissse couche de mousse polyuréthane qui a la particularité d'absorber aussi les vibrations.

Suivant les modèles, les clayettes sont en bois massif et absorbent比较好 les vibrations que le métal. Sur certains modèles les supports de clayettes sont équipés en plus de coussinets en caoutchouc. Vos bouteilles connaissent une paix royale!

L'hygrométrie

Votre cave est equipée du système hydrodynamique et de ce fait, régule de manière automatique le taux d'humidité dans l'armoire sans aucun ajout d'eau.

Il faut attendre quelques jours après la mise en service pour que le taux moyen soit atteint (entre 55 et 70% ). Une formation de givre se produit dans le fond de l'appareil : il s'agit d'un phénomène normal qui disparaitra quand le niveau d'inertia naturel de la cave sera atteint.

Le système hiver (selon modele)

Le kit hiver est un système hors gel qui permet à la cave de fonctionner dans un environnement où la température est comprise entre 0^ et 32^ . Une sonde située à l'extérieur de l'appareil déclenché une résistance électrique de faible puissance lorsque la température ambiente de la pièce avoirsine les 8^ . Cette résistance est de faible puissance pour éviter une remontée brute de la température du vin et ainsi éviter les chocs thermiques préjudiciables pour la preservation du vin. Le kit est destiné à réchauffer la température interne de la cave avant même qu'un échange thermique ne se soit fait avec les bouteilles.

IMPORTANT : si la température ambiente du local où est placée votre cave à vin est de l'ordre de 12^ (± 2^) , aucune production d'air froid ni d'air chaud ne sera constatée. L'appareil est alors totally silencieux et ceci est tout à fait normal. Cela ne doit pas être considéré comme une panne !

Le système anti-UV

La lumière accélère le vieillissement de vos vins. Dans nos caves à portes pleines, vos vins sont naturellement à l'abri, sous réserve bien entendu d'ouvertures qui ne sont pas trop fréquentes. Les modèles à porte vitrée font l'objet d'un traitement anti-UV permettant ainsi la filtration des rayons ultra-violets néfastes ; vos vins sont donc protégés.

Dégivrage

Votre apparéil est équipé d'un cycle automatique de dégivrage. Pendant l'arrêt du cycle de refroidissement, les surfaces réfrigérées de l' apparéil dégivrent automatiquement. L'eau de dégivrage ainsi récapurée est evacuée vers un bac d'évaporation des condensas qui est situé à l'arrière de l' apparéil près du compresseur. La chaleur produit par le compresseur évapore ensuite les condensas récapurés dans le bac.

Serrure (selon modele)

Pour les caves équipées de serrures, les clés se situent dans le sachet où se trouve la notice. Pour ouvrir, vous nezvez tourner la clé dans le sens inverse des aiguilles d'une montre.

Lumière de lecture tamisée

L'interrupteur place sous le bandeau vous permit de bénéficier d'un éclairage LED à basse émissibilité qui facilitera la lecture de vos étiquettes. N'oubliez pas d'éteindre l'éclairage en appuyant sur l'interrupteur en question.

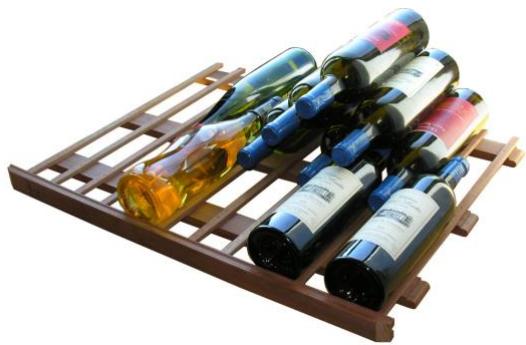

Clayettes

À chaque cave son type de clayette!

Sachez qu'il n'existe pas de schéma de rangement idéal. Une collection de bouteilles de vin est riches lorsqu'elle est variee. A you de composer le rangement de voyage cave en fonction de voyage collection.

Des clayettes supplémentaires sont disponibles sur commande et en option payante auprès de votre revendeur ou de son service après-vente ou visitez notre site partenaire www.vinokado.com ou le site www.climadiff.com rubrique accessoires.

Un conseil : pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pourmettre ou enlever les bouteilles.

Respect des charges maximes :

Veillez à respecter les charges maximes, vous les trouvez dans la cave sur une étiquette (similaire à celle ci-dessous).

La sécurité renforcée

Cette gamme d'appareils étant destinée au stockage d'objets de valeur, nous avons pris soin deLECTIONner des composants de qualité et de conceiveoir des techniques de fabrication propres à assurer une sécurité optimale de fonctionnement.

6. CHARGEMENT

Les quantités maximales de chargementannoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles et permettent ( comme les litrages des réfrigérateurs) d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectuels avec une bouteille étalon : la bouteille de type « cordelaise tradition en 75 cl ».

Comment garnir et tener votre cave à vin :

Votre cave à vin est livrée avec une ou plusieurs clayettes, en métal ou en bois.

Commencez par charger la partie basse de votre cave. Procedez ensuite par simple empilage avec le cul des bouteilles orienté vers l'arrière pour la rangée du fond, et à l'inverse pour la rangée frontale. Les clayettes sont à moduler selon la taille de votre cave et les formes de vos bouteilles. Respectez impératifement la charge limite par clayette (vous reférer à la charge inscrite à l'intérieur de votre cave). Ne dépassez pas la contenance maximale prévue (attention à ne pas boucher le filtre à charbons).

Dans la réalité, on pourrait ranger, à l'extreme, plus de bouteilles en empilage monotype et sans clayette, mais une « cave variee » se constitue d'une grande variete de bouteilles et I'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probabilitem un peu moins que le maximal anoncé.

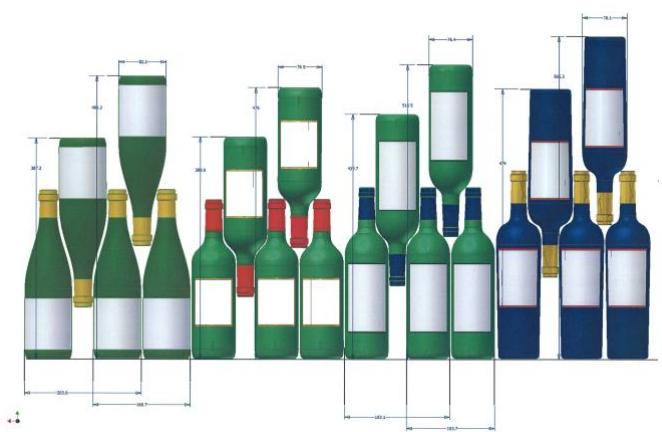

Types de bouteilles:

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon la hauteur des bouteilles, leur diamètre et leur méthode de croisement.

À titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être à environ 30% sous la quantité initiale calculée à partir de Bordeaux.

Types de croisement

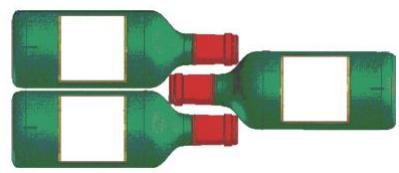

Tete bêche col à col :

Notez bien la différence de profondeur!

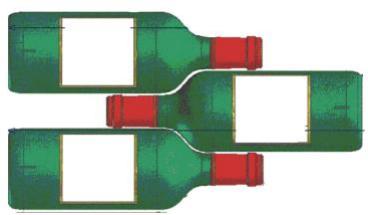

Tête bêche col entre fûts :

Chargement accru

7. NETTOYAGE ET ENTRETION

Avant de nettoyer votre apparéil (opération à faire régulièrement), débranchez l' apparéil en retardant la prise de courant ou en débranchant leFuse dont elle dépend.

Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l'intérieur comme l'extérieur (face avant, laterales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez avec de l'eau pure, laissez sécher totalement avant de rebrancher. N'utilise ni solvants, ni agents abrasifs.

Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles.

En cas de coupure de courant

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n' affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.

• Si l'appareil est débranché, étèint ou s'il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce début, le comprésseur se mettra en fonction seulement au bout de 3/5 minutes (si la température neccessite).
• Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu'au moment du redémarrage les températures choisis et celles affichées ne correspondant pas. Ceci est normal. Il sera alors nécessaire d'attendre quelques heures avant que les températures retrouvent leur stabilité.

Si vous partez en vacances

• Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.
• Longs séjours: si vous appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l'appareil de la prise de courant. Nettoyez et séchez soigneusement l'intérieur et l'extérieur de l'appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moiissure.

Si vous devez déplacer votre cave à vin

• Débranchez votre cave avant toute opération.
• Enlevez toutes les bouteilles générées dans la cuve et fixez les éléments mobiles.

Pour eviter d'endommager les vis de mise a niveau des pieds, vissez-les a fond dans leur base.
- Fermez entièrement la porte.
- Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil. Protégez également votre apparéil avec une couverture ou un tissu similaire.

8. EN CAS DE PANNE

Malgré tout le sein que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifiez néanmoins que :

• La prise de courant est toujours en place
  Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel

IMPORTANT : si le cordon d'alimentation fourni est endommagé, il doit être remplace par le fabricant, un service agrée de la marque ou du revendeur. Dans tous les cas, il doit être remplace par un personnel qualifié pour éviter tout risque de blessure.

SI CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR.

ATTENTION!

Débranche la prise murale avant toute opération d'entretien ou réparation !

Voussousoudre beaucoup de simples problemes de yourcave a vin, en evitant de faire appel à vourteservice après vente. Essayez avec les suggestions ci-dessous:

PROBLEMES	CAUSES POSSIBLES
La cave ne démarre pas	La prise n'est pas branchée.Si votre cave à vin est dans un local non chauffé, voir paragraphe kit hiver.Le fusible a sauté au niveau de votre installation électrique.
La cave ne refroidit pas assez	La position du thermostat est sur une demande de froid peu importante : réajustez sa position.La température externe est au-delà de la température d'application de la cave.
La cave refroidit trop	La position du thermostat est sur une demande de froid trop importante : réajustez sa position.
Le taux d'humidité est trop élevéLes étiquettes se décollent	L'hygrométrie est régulée par le prince de la thermodynamique. En période de refroidissement, il y a une formation de givre (l'air froid assée l'air), le taux d'humidité va chuter à 40%. En période de réchauffement, le givre fond et le taux peut grimper à 70%.En faisant la moyenne des deux valeurs, nous obtenons les 55% de taux d'humidité. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d'un relevé ponctuel.Pour diminuer l'humidité dans la cave, deux alternatives :- Remplacer les filtres à charbon-Baisser légèrement la température à l'intérieur de la cave
Le taux d'humidité est trop bas	L'hygrométrie est régulée par le prince de la thermodynamique. En période de refroidissement, il y a une formation de givre (l'air froid assée l'air), le taux d'humidité va chuter à 40%. En période de réchauffement, le givre fond et le taux peut grimper à 70%.En faisant la moyenne des deux valeurs, Nous obtenons les 55% de taux d'humidité. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d'un relevé ponctuel.
	Pour augmenter le taux d'humidité dans la cave, deux alternatives : - Disposer un bocal d'eau en partie haute de la cave - Augmenter légèrement la température à l'intérieur de la cave
La température de la cave oscille	La véritable température à prendre en compte est celle dans la bouteille. Les variations instantanées que vous pouze relever correspondant aux cycles de fonctionnement du compresseur. C'est par ce principe de faibles variations répétées dans l'air de votre cave à vin qu'une température moyenne propice à assurer à vos vins les mêilles conditions d'épanouissement est obtenue. Si la température constatée dans votre cave est différente de celle constatée habituèlement et ne varie pas durablement (sur plusieurs heures et hors positionnement dans un local non chauffé compris entre 10°C et 12°C), veuillage contacter le service après vente de votre revendeur.
Le compresseur de la cave tourne sans arrêt	Si aucune production de froid n'est constatée, appelez votre SAV.
Vibrations	Contrôlez et assurez-vous que la cave soit bien au niveau et que tous les pieds reposent au sol.
La cave semble faire beaucoup de bruit	Le compresseur est bruyant : vérifiez sa fixation sur les caoutchoucs (silent-blocks) et s'il n'est pas en contact avec un autre élément. De petits claquements se font entendre : ceux-ci proviennent de la circulation du gaz dans les tubulures et résultat d'un fonctionnement normal de votre cave à vins.
Il y a de mauvaises odeurs dans la cave	Nettoyez Yourcave et arez-la quelques jours. Procédez au remplacement des filtres à charbon.
Les clayettes s'affaisent lors du chargement	Vérifiez que la capacité maximale de charge ne soit pas dépassée et que les clayettes soient correctement positionnées.
Il y a de l'eau au fond de la cave	Ce n'est pas préjudicable à yours vin et c'est un phénomène normal dans les premiers jours d'utilisation.
	Assurez-vous que les 2 pieds avant soient légèrement surélevés. Assurez-vous que le tuyau d'évacuation des eaux de condensat ne soit pas bouché
La porte ne se ferme pas bien	La cave n'est pas à niveau Le joint de la porte est sale ou abîmé. Les clayettes ne sont pas bien positionnées. Une partie du contenu empêche la porte de se fermer.

Remplacement de la lampe d'éclairage

Cet apparéil est constitué de diodes electroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu'aucun changement ne soit effectué. Si toute fois, et malgré tout le sein apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.

10. QUELQUES INFORMATIONSTUTILES

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins !

Les opinions varient, la température ambiente également mais beaucoup s'accordent sur :

Grands vins de Bordeaux – Rouges	16 – 17°C
Grands vins de Bourgogne – Rouges	15 – 16°C
Grands crûs de vins blancs secs	14 – 16°C
Rouges légers, fruitiés, jeunes	11 – 12°C
Rosés de Provence, vins de primeur	10 – 12°C
Blancs secs et vins de pays rouges	10 – 12°C
Vins de pays blancs	8 – 10°C
Champagnes	7 – 8°C
Vins liquoreux	6°C

Tableau d'épanouissement en années

APPELATION	BLANC ROSE	ROUGE
Alsace	1 - 4
Alsace Grands Crus	8 - 12
Beaujolais (crus)		1 - 4
Beaujolais primeur		1 - 2
Bergerac	2 - 3	3 - 4
Bordeaux	2 - 3	3 - 4
Bourgogne	5	7
Cahors		5 - 10
Côtes de Provence	1 - 2	2 - 5
Côte Rôtie, Hermitage	8	8 - 15
Grands crus de Bourgogne	8 - 10	10 -15
Grands crus de Bordeaux	8 -10	10 - 15
Jurançon moelleux, liquoreux	6 -10
Jurançon sec	2 - 4
Languedoc	1 - 2	2 - 4
Loire	5 - 10	5 - 12
Loire moelleux liquoreux	10 - 15
Macon	2 - 3	1 - 2
Montbazillac	6 - 8
Savoie	1 - 2	2 - 4
Vallee du Rhône	2	4 - 8
Vin jaune	20

11. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2012/19/CE relative aux déchets d'équipements électriques etlectroniques (DEEE).En vous assurant que ce produit est eliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourrait être dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux apparêils électriques et/ou électroniques ou bien, si vous achetez un appareil équivalent, au revendeur de ce nouvel apparil.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et ajustée visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été achété

12. AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans prévis.

Les garanties des produits de la marque AVINTAGE sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des Presents ne peut être interprêté comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de réduction dans les générées.

Document non contractuel.

FICHE PRODUIT EUROPÉENNE selon la réglementation (UE) N°1060/2010

CAVE DE CONSERVATION

MARQUE	AVINTAGE
RÉFÉRENCE COMMERCIALE	AVV80
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	620 x 730 x 825 mm
POIDS NET	42,5 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	B
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 197 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	142 L
TEMPÉRATURE AJUSTABLE	5 – 18°C
DégivRAGE	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : SN Cet apparéil est créé pour être utilisé à une température ambiente comprise entre 10°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	36 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

FICHE PRODUIT EUROPÉENNE selon la réglementation (UE) N°1060/2010

CAVE DE CONSERVATION

MARQUE	AVINTAGE
RÉFÉRENCE COMMERCIALE	AVV168B
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	620 x 710 x 1450 mm
POIDS NET	65 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	B
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 215 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	317 L
TEMPÉRATURE AJUSTABLE	5 – 18°C
DégivRAGE	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : SN Cet apparéil est créé pour être utilisé à une température ambiente comprise entre 10°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	37 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

FICHE PRODUIT EUROPÉENNE selon la réglementation (UE) N°1060/2010

CAVE DE CONSERVATION

MARQUE	AVINTAGE
RÉFÉRENCE COMMERCIALE	AVV206
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	700 x 710 x 1330 mm
POIDS NET	72 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	A
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 161 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	332 L
TEMPÉRATURE AJUSTABLE	5 – 18°C
DégivRAGE	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : SN Cet apparéil est créé pour être utilisé à une température ambiente comprise entre 10°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	38 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

Niet-contractueel document.

EUROPESE GEGEVENSKAART volgens Verordening 1060/2010 (EU)

OPSLAG WIJNKAST
