| Type de produit | Raboteuse électrique portative |
| Marque | Ryobi |
| Modèle | ONE CPL 180 MHG |
| Puissance | 750 W |
| Tension / Fréquence | 230 V / 50 Hz |
| Vitesse à vide | 16000 tr/min |
| Largeur de rabotage | 82 mm |
| Profondeur de rabotage | 0 - 2 mm |
| Profondeur de rainurage | 0 - 8 mm |
| Poids | 2,5 kg |
| Dimensions (L x l x h) | 280 x 160 x 180 mm |
| Niveau sonore | 82 dB(A) |
| Niveau de vibrations | 5 m/s² |
| Capacité du sac à poussière | Oui, inclus |
| Fonctions principales | Rabotage, rainurage, chanfreinage |
| Entretien et nettoyage | Affûtage ou remplacement des fers, nettoyage régulier du sac |
| Sécurité | Interrupteur à double sécurité, blocage de broche |
| Pièces détachées | Fers, courroie, roulements, sac d'aspiration |
| Indice de réparabilité | 7,5 / 10 |
FOIRE AUX QUESTIONS - ONE CPL 180 MHG RYOBI
Comment changer les fers de la raboteuse ?
Débranchez l'appareil et retirez le carter latéral. Dévissez les vis de fixation des fers. Remplacez les fers usés par des neufs (réf. 5131000000 pour le lot de 2 fers 50mm). Serrez les vis au couple recommandé.
Comment régler la profondeur de rabotage ?
Tournez la molette de réglage située sur le carter pour sélectionner une profondeur de 0 à 2 mm. Effectuez un test sur une chute de bois avant utilisation.
Peut-on utiliser la raboteuse pour le rainurage ?
Oui, réglez la profondeur de rainurage jusqu'à 8 mm à l'aide du guide parallèle fourni. Assurez-vous que la pièce est bien maintenue.
Comment entretenir le sac à poussière ?
Videz le sac régulièrement et lavez-le à l'eau tiède si nécessaire. Laissez sécher complètement avant de le remettre en place.
Que faire si la courroie de transmission casse ?
Procurez-vous la courroie de rechange (réf. 5131009457) et suivez la procédure de remplacement dans la notice. Retirez le carter de courroie, déposez l'ancienne courroie et montez la neuve.
La raboteuse vibre anormalement, que faire ?
Vérifiez que les fers sont correctement serrés et équilibrés. Inspectez les roulements (réf. 5131019513 et 5131001902) ; s'ils sont usés, remplacez-les.
Quelle est la tension d'alimentation de l'appareil ?
La raboteuse fonctionne sous 230 V / 50 Hz (prise domestique standard). Vérifiez que votre secteur correspond.
Comment nettoyer le carter moteur ?
Débranchez l'appareil. Utilisez un pinceau ou un aspirateur pour retirer la poussière. N'utilisez pas de solvants agressifs.
Où trouver les pièces détachées ?
Les pièces détachées sont disponibles chez votre revendeur Ryobi ou en ligne. Consultez la liste des pièces dans la notice avec leurs références (ex: lot de fers 5131000000).
La raboteuse ne démarre pas, que vérifier ?
Assurez-vous que la fiche est bien branchée et que le câble n'est pas endommagé. Vérifiez l'interrupteur (réf. 5131001561) et le fusible si présent. Si le problème persiste, contactez un service après-vente.
Questions des utilisateurs sur ONE CPL 180 MHG RYOBI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Raboteuse électrique au format PDF gratuitement ! Retrouvez votre notice ONE CPL 180 MHG - RYOBI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ONE CPL 180 MHG de la marque RYOBI.
MODE D'EMPLOI ONE CPL 180 MHG RYOBI

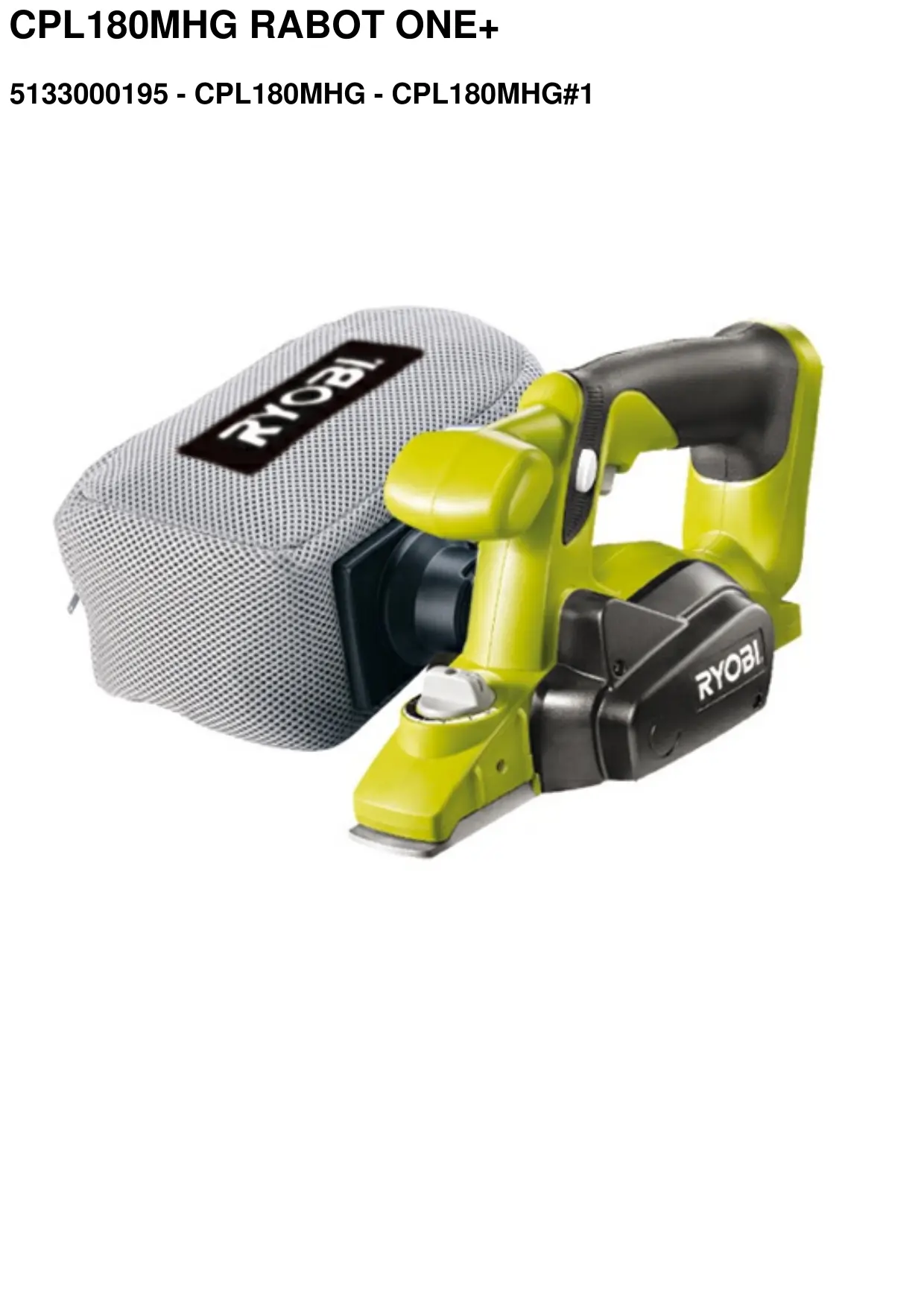

CPL180MHG RABOT ONE+
5133000195 - CPL180MHG - CPL180MHG#1
| Position | Quantité | Désignation | Référence | EAN |
| 001 | 4 | VIS M3.5X16 WS6613/15/15X CPL180M | 5131000000 | |
| 002-a | 1 | CARTER LATERAL CPL180M | 5131000000 | |
| 002-b | 1 | CARTER DE COURROIE CPL180M | 5131000000 | |
| 003 | 1 | APPUI DE SAC | 5131000000 | |
| 004 | 1 | VIS | 5131000000 | |
| 005 | 1 | BOUTON | 5131000000 | |
| 006 | 1 | CAPUCHON PROT. | 5131000000 | |
| 007 | 1 | RESSORT | 5131000000 | |
| 008 | 1 | RONDELLE | 5131000000 | |
| 009 | 1 | CARTER MOTEUR | 5131000000 | |
| 010 | 2 | ECROU | 5131000000 | |
| 011 | 17 | VIS | 5131000000 | |
| 012 | 1 | RONDELLE | 5131000000 | |
| 013 | 1 | ARBRE DE GUIDAGE | 5131000000 | |
| 014 | 1 | RESSORT | 5131000000 | |
| 015 | 1 | SUPPORT.D'ECARTEMENT | 5131000000 | |
| 016 | 1 | RONDELLLE ONDUULEE EBS7576 CPL180M | 5131000000 | |
| 017 | 1 | VIS M8X9MM CPL180M | 5131000000 | |
| 018 | 6 | VIS | 5131000000 | |
| 019 | 1 | COUVERCLE | 5131000000 | |
| 026 | 1 | ROUL. A AIGUILLES | 5131019513 | 4058546174149 |
| 027-a | 4 | VIS | 5131011523 | 4058546168452 |
| 027-c | 2 | PORTE FER CPL180M | 5131000000 | |
| 027-d | 4 | VIS M6X16 CPL180M | 5131000000 | |
| 027-f | 4 | RESSORT DIA. 0.5MM CPL180M | 5131000000 | |
| 028 | 1 | ROULEMENT A BILLES | 5131001902 | 4058546162405 |
| 029 | 1 | PIGNON | 5131000000 | |
| 030 | 1 | COURROIE | 5131009457 | 4058546167813 |
| 031 | 1 | MOTEUR | 5131001555 | 4058546161934 |
| 031-a | 1 | PIGNON | 5131000000 | |
| 032 | 1 | DEFLECTEUR CPL180M | 5131000000 | |
| 033 | 1 | COUVERCLE D.POIGNEE | 5131019533 | 4058546174156 |
| 034 | 1 | BOUTON | 5131000000 | |
| 035 | 1 | RESSORT | 5131000000 | |
| 036 | 1 | VIS | 5131000000 | |
| 037 | 1 | INTERRUPTEUR | 5131001561 | 4058546161941 |
| 038-a | 1 | VIS | 5131019736 | 4058546056797 |
| 038-d | 1 | RONDELLLE | 5131019735 | 4058546108694 |
| 040 | 1 | CLE DE SERVICE CPL180M | 5131000000 | |
| 042 | 1 | PLAQUE CPL180M | 5131000000 | |
| 027-e | 1 | LOT 2 FERS 50MM CPL180M | 5131000000 | |
| 038 | 1 | EXTENSION BUTEE | 5131000000 | |
| 041 | 1 | SAC D'ASPIRATION COMPLET CPL180M | 5131000000 |
