AP-10 N - Raboteuse électrique RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Raboteuse électrique de chantier
Marque	RYOBI
Modèle	AP-10 N
Puissance absorbée	1350 watts
Largeur de rabotage	254 mm
Hauteur maximale de rabotage	127 mm
Épaisseur des copeaux	0 - 2,5 mm
Vitesse d'entraînement	8 m/min
Vitesse de rotation	8000 tr/min
Dimensions (L x P x H)	490 x 476 x 412 mm
Poids	26 kg
Blocage d'arbre	Oui
Réglage de la profondeur de passe	Rapide et précis par vis sans fin
Semelle et bâti	Fonte d'aluminium moulés sous pression
Trappes d'accès aux charbons	Oui, avec sécurité
Entraînement de la pièce	Par 2 rouleaux
Accessoires fournis	2 Tasseaux 50x50x440 mm, 2 Servantes escamotables, Kit d'affûtage manuel, Cheville d'arrêt, 4 Boulons de fixation, Clé double (10-13), Clés six pans
Alimentation	Électrique, 230 V
Entretien	Nettoyer après usage, affûter les fers régulièrement, vérifier les charbons
Sécurité	Utiliser des équipements de protection, attendre l'arrêt complet avant réglages
Réparabilité	Pièces détachées disponibles, charbons accessibles

FOIRE AUX QUESTIONS - AP-10 N RYOBI

Comment régler la profondeur de passe ?

Tournez la vis sans fin de réglage située sur le dessus de la machine. Le réglage est rapide et précis, permettant une épaisseur de copeaux de 0 à 2,5 mm.

Quelle est la largeur maximale de rabotage ?

La largeur de rabotage est de 254 mm, adaptée pour les pièces de bois larges.

Comment changer les fers de la raboteuse ?

Débranchez la machine. Utilisez la clé six pans fournie pour dévisser les vis de blocage des fers. Remplacez les fers usés et revissez. Assurez-vous qu'ils sont bien alignés.

Quel type d'huile utiliser pour la lubrification ?

Utilisez une huile de machine légère pour lubrifier les roulements et les parties mobiles. Évitez les huiles épaisses.

Puis-je raboter des bois durs ?

Oui, la raboteuse AP-10 N avec sa puissance de 1350 W peut raboter des bois durs, mais faites des passes peu profondes (moins de 1 mm) pour éviter de surcharger le moteur.

La machine est-elle livrée avec un dispositif d'aspiration ?

Non, la machine n'est pas équipée d'un aspirateur intégré. Il est recommandé de la connecter à un aspirateur d'atelier via l'adaptateur prévu.

Comment affûter les fers ?

Utilisez le kit d'affûtage manuel fourni. Suivez les instructions : maintenez l'angle d'affûtage d'origine et affûtez uniformément.

Que faire si la machine ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et le câble. Ensuite, contrôlez les charbons moteur via les trappes d'accès. S'ils sont usés, remplacez-les.

Comment nettoyer la raboteuse ?

Après utilisation, débranchez-la et aspirez les copeaux de la zone de travail. Nettoyez les rouleaux d'entraînement avec une brosse. Ne jamais utiliser d'eau.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles chez les revendeurs RYOBI agréés ou en ligne. Consultez la notice d'utilisation pour les références.

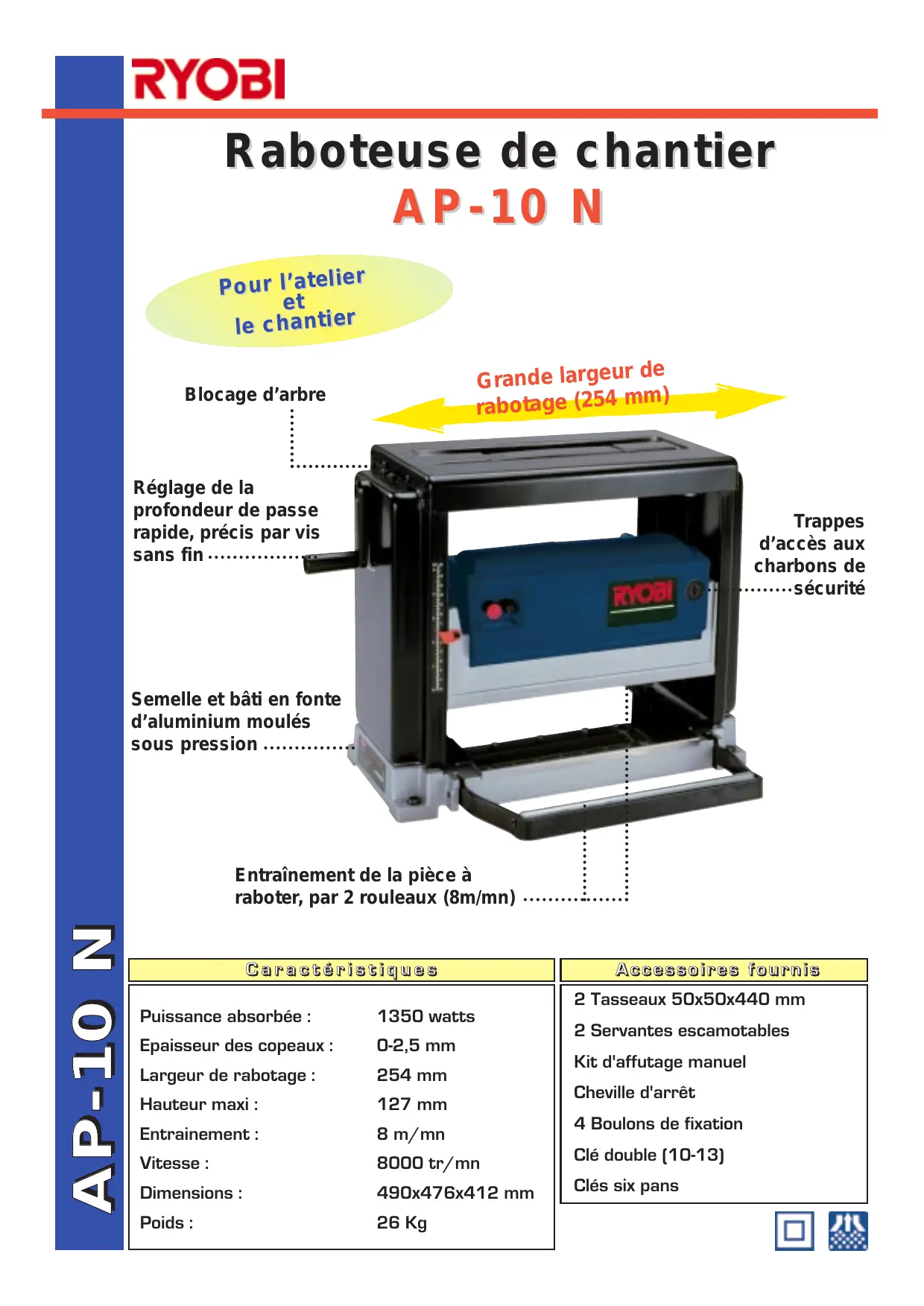

MODE D'EMPLOI AP-10 N RYOBI

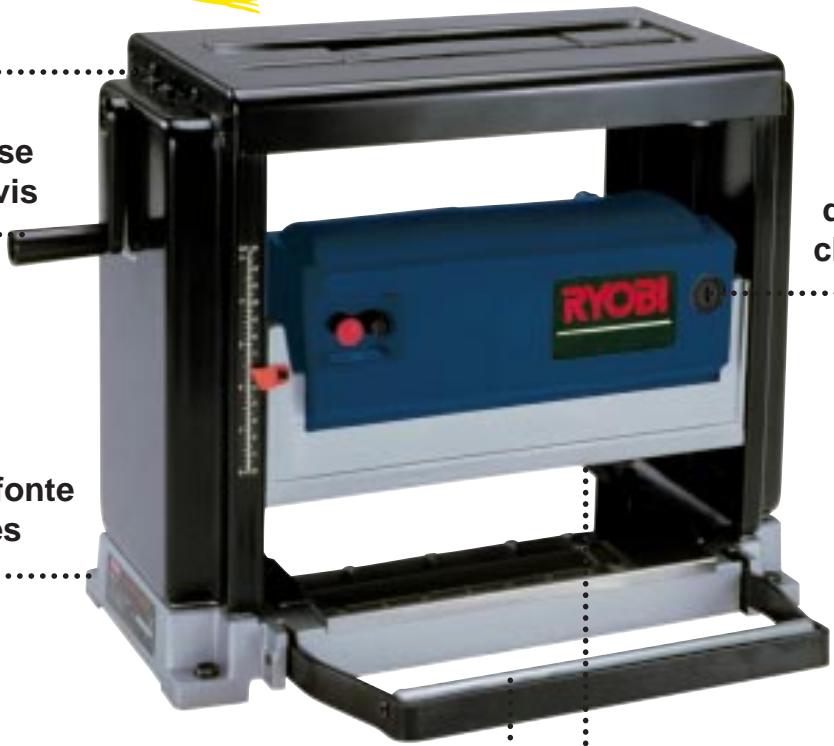

Raboteuse de chantier

AP-10 N

Pour l'atelier et le chantier

Blocage d'arbre

Réglage de la profondeur de passe rapide, précis par vis sans fin ......

Semelle et bâti en fonte d'aluminium moulés sous pression ......

Grande largeur de rabotage (254 mm)

se vis RYOBI fonte is c c

Trappes d'accès aux charbons de .... sécurité

Entraînement de la pièce à raboter, par 2 rouleaux (8m/mn)

Caractéristiques

Puissance absorbée :	1350 watts
Epaisseur des copeaux :	0-2,5 mm
Largeur de rabotage :	254 mm
Hauteur maxi :	127 mm
Entrainement :	8 m/mn
Vitesse :	8000 tr/mn
Dimensions :	490x476x412 mm
Poids :	26 Kg

Accessoires fournis

2 Tasseaux 50x50x440 mm

2 Servantes escamotables

Kit d'affutage manuel

Cheville d'arrêt

4 Boulons de fixation

Clé double (10-13)

Clés six pans
