AP1300 - Raboteuse électrique RYOBI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Raboteuse électrique
Caractéristiques techniques principales	Raboteuse à double arbre, largeur de rabotage de 330 mm
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Longueur : 600 mm, Largeur : 400 mm, Hauteur : 400 mm
Poids	25 kg
Compatibilités	Compatible avec les accessoires RYOBI pour raboteuses
Type de batterie	Non applicable (modèle électrique)
Tension	230 V
Puissance	1500 W
Fonctions principales	Raboter, ajuster l'épaisseur du bois, finition de surface
Entretien et nettoyage	Nettoyer les lames après chaque utilisation, vérifier les pièces mobiles
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client RYOBI
Sécurité	Utiliser des lunettes de protection et des gants, respecter les consignes de sécurité
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - AP1300 RYOBI

Comment puis-je régler la profondeur de coupe de la RYOBI AP1300 ?

Pour régler la profondeur de coupe, utilisez le levier de réglage situé sur le côté de la machine. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la profondeur et dans le sens inverse pour la diminuer.

Que faire si la RYOBI AP1300 ne démarre pas ?

Vérifiez d'abord que la machine est correctement branchée et que le disjoncteur n'est pas déclenché. Assurez-vous également que le bouton de sécurité est en position de marche.

Comment nettoyer les lames de la RYOBI AP1300 ?

Débranchez la machine avant de nettoyer. Utilisez une brosse douce ou un chiffon pour enlever les débris et la résine accumulés sur les lames. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la capacité maximale de la RYOBI AP1300 ?

La RYOBI AP1300 peut traiter des pièces de bois jusqu'à 305 mm de large et 13 mm d'épaisseur.

Comment changer les lames de la RYOBI AP1300 ?

Pour changer les lames, débranchez la machine, retirez le couvercle de protection, puis utilisez la clé fournie pour desserrer les vis de fixation des lames. Remplacez les lames et resserrez les vis avant de remettre le couvercle.

Pourquoi ma RYOBI AP1300 produit-elle des finitions inégales ?

Des finitions inégales peuvent être causées par des lames émoussées ou endommagées. Vérifiez l'état des lames et remplacez-les si nécessaire. Assurez-vous également que la pièce est bien fixée et que la machine est correctement réglée.

Où puis-je trouver des pièces de rechange pour la RYOBI AP1300 ?

Vous pouvez trouver des pièces de rechange pour la RYOBI AP1300 chez des revendeurs agréés RYOBI, dans des magasins de bricolage ou sur des sites de vente en ligne spécialisés.

Comment stocker la RYOBI AP1300 correctement ?

Pour stocker votre RYOBI AP1300, nettoyez d'abord la machine, retirez les lames si nécessaire, puis rangez-la dans un endroit sec et sûr, à l'abri de l'humidité et des chocs.

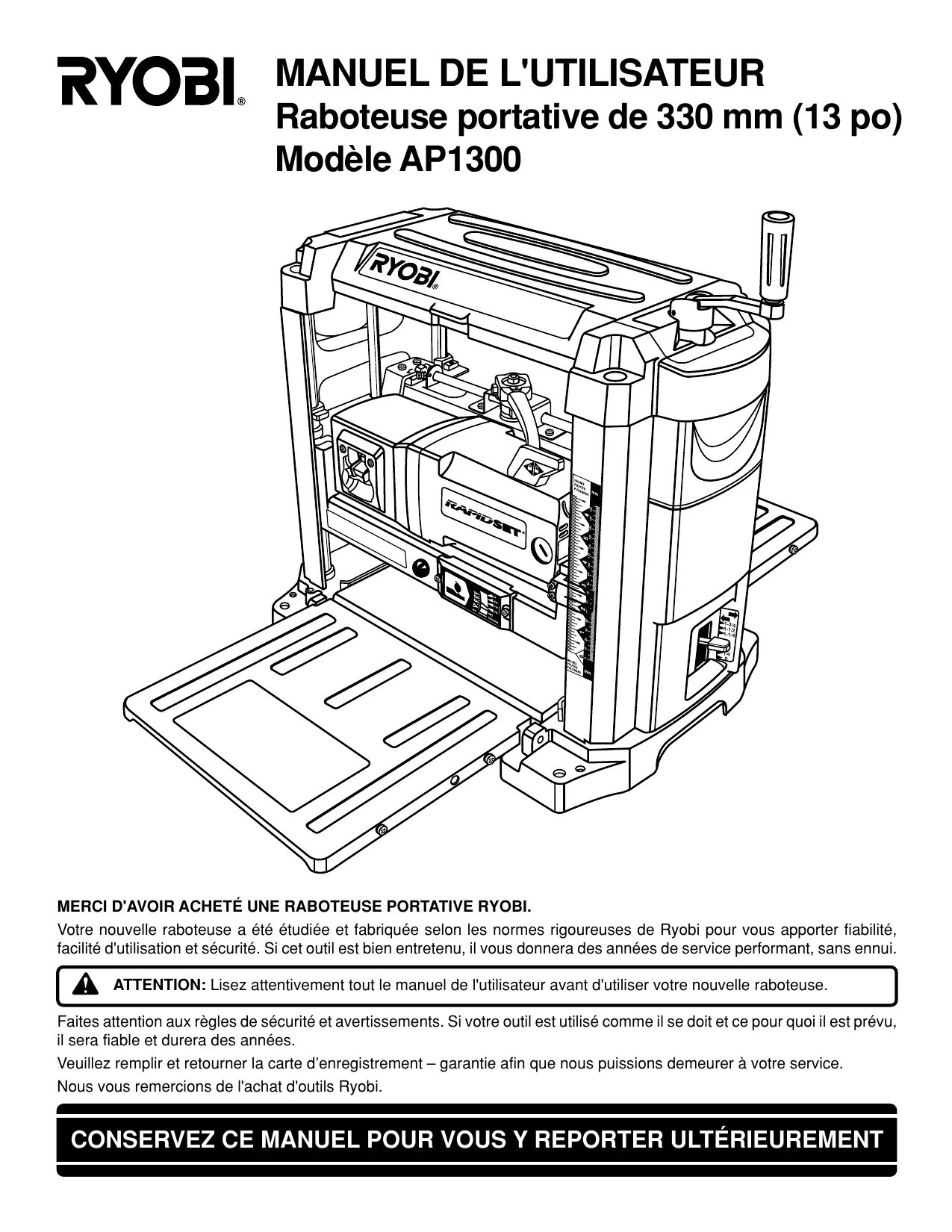

MODE D'EMPLOI AP1300 RYOBI

Votre nouvelle raboteuse a etudiee and fabriquee selon les normes rigoureuses de Ryobi pour you apporter fiabilité, facilitd utilisation et securite. Si cet outil est bien entretenu, il you donnera des annes de service performant, sans ennui.

ATTENTION: Lisez attentivement tout le manuel de l'utilisateur avant d'utiliser votre nouvelle raboteuse.

Faites attention aux règes de sécurité et avertissements. Si vous outil est utilisé comme il se doit et ce pour quoi il est prévu, il sera fiable et durera des années.

Veuillez replir et returner la carte d'enregistrement - garantie afin que nous puissions demeurer à votre service.

Nous you remercions de I'achat d'outils Ryobi.

CONSERVEZ CE MANUEL POUR VOUS Y REPORTER ULTRÉIREUREMENT

TABLE DES MATIÈRES

Table des matieres, introduction et specifications du produit 2
■ Règles de sécurité 3-5
■ Equipement electrique 6
Déballage et liste des pièces détachées 7
- Caracteristiques 8
Montage 9
■ Réglages 10-12
■ Fonctionnement 13-14
Entretien 15-16
Recherche de pannes 17
Commandede pieces/Serviceapres-vente 18

INTRODUCTION

Votre raboteuse portative compte de nombreuses caractéristiques qui rendont vos travaux de robotage plus facies et agreables. Les aspects de sécurité, performance et fiabilité ont reçu le niveau de priorité maximum lors de la conception de cette raboteuse, et c'est pourquoi son entretien et son utilisation sont simples.

A ATTENTION:

Lisez attentivement tout ce manuel de l'utilisateur avant d'utiliser votre nouvel outil. Accordez une attention particulière aux règles de sécurité et à tous les symboles de sécurité y compris les paragraphs «danger», «advertissement» et «attention». Si vous outil est utilisé correctement et uniquement pour ce à quoi il est destiné, il vous fournira un service sur et fiable pendant des années.

SPÉCIFICATIONS:
Avance	25 pi/mn
Intensité	15 ampères
Vitesse à vide	9 900 tr/mn
Alimentation nominale	120 volts, 60Hz, CA seulement
Hauteur de rabotage max.	152 mm (6 po)
Largeur de rabotage max.	330 mm (13 po)
Profondeur de rabotage max.	3 mm (1/8 po)
Poids net	35 kg (77 lb)

Remarquez ce symbole qui indique des mesures de sécurité importantes. Il signifie «attention». Voitre sécurité est en jeu.

RÉGLES DE SÉCURITÉ

Une utilisation sère de cet outil électricne nécessite la lecture et la compréhension de ce manuel de l'utilisateur et de toutes les étiquettes fixées à l'outil. La sécurité est une combinaison de bon sens, de vigilance et de connaissance du fonctionnement de l'outil.

LISEZ TOUTES LES INSTRUCTIONS

■ CONNAISSEZ VOTURE OUTILÉLECTRIQUE. Lisez attentivement votre manuel. Apprenez les usages et limites de l'outil ainsi que les risques qui lui sont propres.
PROTEGEZ-VOUS DES DÉCHARGES ÉLECTRIQUES en évitant le contact du corps avec les surfaces à la terre. Par exemple: tuyaux, radiateurs, cuisinières, réfrigerateursurs.
■ GARDEZ LES PROTECTEURS EN PLACE et en bon état.
ENLEVEZ LES CLÉS DE RÉGLAGE ET DE SERRAGE. Prenez l'habitude de vérifier si les clés de réglage et de serrage ont été enlevées avant demettre l'outil en marche.
■ GARDEZ LE LIEU DE TRAVAIL PROPRE. Les endroits et les établis enconnrés favorisent les accidents. NE laissez PAS des outils ou des morceaux de bois sur la machine quand cette-ci est en marche.
N'UTILISEZ PAS L'OUTIL DANS DES ENVIRON- NEMENTS DANGEREUX. N'utilise pas d'outils électriques dans un endoit où se trouvent de l'essence ou autres liquides inflammbes et pas non plus dans des endroits humides ou mouillés et ne les exposez pas à la pluie. Gardez le lieu de travail bien éclairé.
ÉLOIGNEZ LES ENFANTS ET LES VISITEURS. Tous les visiteurs doivent porter des lunettes de sécurité et être maintainus à une distance sère de l'aire de travail. Ne laissez pas les visiteurs entre en contact avec l'outil ou le cordon prolongateur pendant l'emploi de cet outil.
■ INSTALLLEZ VOTRE ATELIER POUR QU'IL SOIT SÜR POUR LES ENFANTS grâce à des cadenas, des interrupteurs principaux ou en enlevant les clés de démarrage.
NE FORCEZ PAS L'OUTIL. Il fera un meilleur travail et avec plus de sécurité au régime pour lequel il a été concu.
■ UTILISEZ L'OUTIL APPROPRIÉ POUR L'OUVRAGE. Ne forcez pas un outil ou un accessoire à effectuer un travail pour lequel il n'a pas été concu. Ne l'utilise pas à des fins pour lesquelles il n'a pas été prévu.
■ UTILISEZ LE CORDON PROLONGATEUR APPROPRIÉ. Assurez-vous que le cordon prolongateur est en bon état. Lorsqu'un cordon prolongateur est utilisé, assurez-vous que celui-ci est d'un calibre suffisant pour le courant nécessaire à l'outil. Un cordon d'un calibre insuffisant entraînera une baisse de tension d'ou perte de puissance et surchauffe. Un calibre 14 (A.W.G.) minimum est recommendé pour un cordon prolongateur de 7,6 mètres (25 pieds) de longueur maximale. En cas de doute, utilisez un cordon d'un calibre supérieur. Plus le chiffre du calibre est petit, plus le cordon est gros.
INSPECTEZ PÉRIODIQUÉMENT LE CORDON DE L'OUTIL ET LES CORDONS PROLONGATEURS et s'ils sont endommagés, faites-les remplaçer par un technicien qualifié. Ayez toujours connaissance de l'emplacement du cordon et tenez-le bien éloigné de la lame ou des lames en mouvement.
PORTEZ DES VÉTEMENTS APPROPRIÉS. Ne portez pas de vêtements amples ni de cravates, ou bijoux, ils pouraient être attrapés par des pieces mobiles. Des chaussures antidérapantes sont recommandées. Portez aussi un protecteur pour retenir les cheveux longs.
PORTEZ TOUJOURS DES LUNETTES DE SECURITE A COQUES LATERALES. Les lunettes de tous les jours n'ont

que des verres résistant aux chocs; ce NE sont PAS des lunettes de sécurité.

PORTEZ UN MASQUE FACIAL pour éviter de respirer des particules fines.
PROTEGEZ VOTRE OUIE. Portez des protège-tympan lors d'un usage prolongé de l'outil.
FIXEZ LE TRAVAIL. Utilisez des serre-joints ou un etau pour fixer la pierce. C'est plus sur que d'utiliser vos mains qui seront ainsi libres pour faire fonctionner l'outil.
NE DEPASSEZ PAS VOTRE PORTÉE. Gardez le pied sur et conservez votre équilibre en tout temps.
ENTRETENEZ LES OUTILS AVEC SOIN. Gardez les outils aiguises et propres en tout temps afin d'assurer un rendement des plus sûrs. Suivez les instructions pour la lubrification et le changement d'accessoires.
Débranchez LES OUTILS. Tous les outils doivent être débranchés lorsqu'ils ne sont pas utilisés, avant d'y faire de l'entretien ou lors du changement des accessoires.
Réduisez LE RISQUE DE DEMARRAGE ACCIDENTEL. Assurez-vous que l'interrupteur est à sa position d'arrêt avant de brancher l'outil.
■ UTILISEZ LES ACCESSOIRES RECOMMANDÉS. Consultez le manuel de l'utilisateur pour les accessoires recommandés. L'emploi de mauvais accessoires peut entraîner un risque de blessure.
■ NEMONTEZ PASSURL'OUTIL. Des blessures graves peuvent se produit si l'outil bascule ou si I'on rentre en contact par inadvertance avec la lame ou les lames coupantes.
VÉRIFIÉZ S'IL Y A DES PIEÇES ENDOMMAGEÉS. Avant d'utiliser l'outil, si un protecteur ou une autre piece est endommagé, vérifie avec soin s'il fonctionne correctement. Vérifiez si les pieces mobiles sont alignées, si elles ne sont pas coincées, s'il y a des pieces cassées, si le montage est correct et si d'autres conditions peuvent affecter le bon fonctionnement. Pour éviter de vous blesser, toute piece ou tout protecteur endommagé doit être correctement réparé ou replacé par un technicien qualifié, dans un centre de service après-vente/agréé.
■ SENS D'AVANCE. Alimentez toujours la pierce dans le sens inverse de la rotation de la lame ou du fer.
■ NE LAISSEZ JAMAIS L'OUTIL TOURNER LORSQU'IL N'Y A PERSONNE. COUPEZ L'ALIMENTATION ÉLECTRIQUE. Ne quitterz pas l'outil avant son arrêt complet.

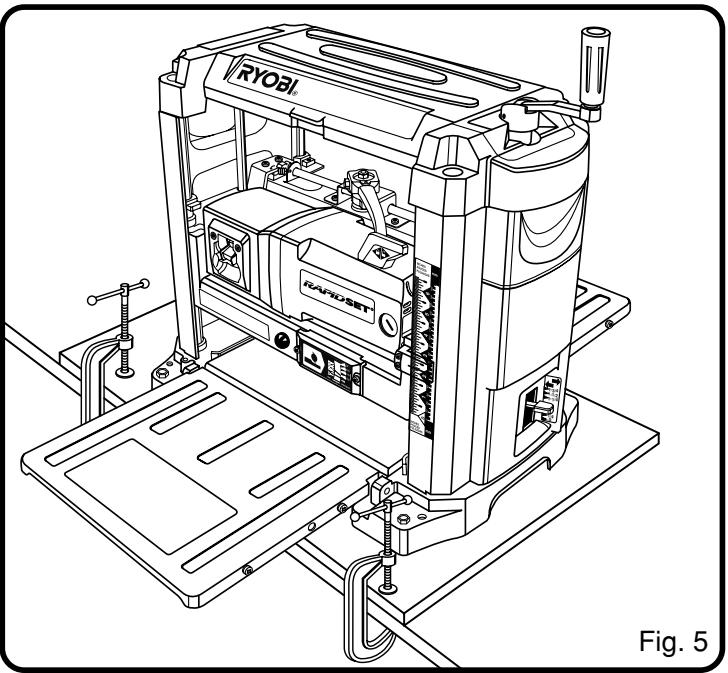

■ BOULONNEZ OU FIXEZ À L'AIDE DE SERRE-JOINT votre outil à une table ou à un établi horizontal et stable. La hauteur de la table la plus comfortable est cette équivalente au niveau des hanches.
■ GARDEZ LES MAINS ÉLOIGNÉES DE LA ZONE DE COUPE.
Ne mettez pas les mains ni les doigs sous la table ou dans la trajectorye de la lame qu'en soit la raison. Mettez always l'outil à l'arrêt.
NE MALTRAITEZ PAS LE CORDON. Ne tirez jamais sur le cordon pour le débrancher. Ne laissez pas le cordon entre en contact avec de l'huile, de la chaleur et des arêtes vives.
■ UTILISEZ DES CORDONS PROLONGATEURS PRÉVUS POUR L'EXTÉRIEUR. N'utilisez que des cordons prolongateurs qui comportent la mention «Acceptable pour être utilisé avec les apparèils prévus pour l'extérieur; rangez le cordon à l'intérieur quand il n'est pas utilisé». Utilisé des cordons prolongateurs dont les caractéristiques électriques nominales ne sont pas inférieures à celles de la raboteuse. Débranchez toujours le cordon prolongateur au niveau de la prise de courant avant de débrancher le produit de la prise du cordon prolongateur.

RÉGLES DE SECURITÉ

N'UTILISEZ PAS L'OUTIL SI L'INTERRUPTEUR NE FONCTIONNE PAS CORRECTEMENT. Faites réparer l'interrupteur défectueux dans un centre de service après vente agréé.
GARDEZ L'OUTIL SEC, PROPRE, SANS HUILI, NI GRAISSE. Utilisez toujours un chiffon propre pour le nettoyage. N'utilisez jamais de liquide pour frein, d'essence, de produit à base de pétrôle ou un solvant pour nettoyer votre outil.
NE RÉALISEZ JAMAIS DE RABOTAGE quand le protecteur du système d'entrainment et du porte-lames est enlevé.
N'EXÉCUTEZ JAMAIS DE RABOTAGE à une profondeur supérieure à 3 mm (1/8 po).
NE RABOTEZ PAS DE PIECE dont la longueur est inférieure à 36 cm (14 po) ou d'une largeur inférieure à 2 cm (3/4 po).
GARDEZ UN RAPPORT DE HAUTEUR APPROPRIÉ entre la surface de la table d'entrée, la surface de la table de sortie et la trajectory des lames du porte-lames.
FOURNISSEZ UN APPUI ADEQUAT à tout moment pendant l'utilisation; ayez toujours un bon contrôle de la pierce à tout moment.
NE RECULEZ PAS LA PIECE vers la table d'entrée.
N'ESSAYEZ PAS DE RÉALISER DES OPÉRATIONS anormales ou peu courantes sans utiliser de gabarits, butées ou autres accessoires appropriés etsemblables.
NErabotezJAMAISplusd'uneseulepiècea la fois.N'EMPILEZ PAS de pièces sur la table de la raboteuse.
■ AVANT LA MISE EN MARCHE, vérifie à nouveau que toutes les vis de retenue sont bien serrées.
ARRÉTEZ LA MACHINE et vérifie à nouveau les vis des serre-lames du porte-lames et les lames pour voir si elles sont bien serrées à la suite de 50 heures d'utilisation environ.
N'AVANCEZ PAS LA PIECE EN LA FORCANT dans la machine. Laissez la raboteuse adopter l'avance appropriée.
VÉRIFIÉZ LES ROULEAUX D'ALIMENTATION régulièrement pour vous assurer qu'ils sont, ainsi que leurs composants, exempts de copeaux et de sciure. Si les rouleaux ne sont pas fermement assist, ils ne tiendront pas la piece fermement contre le banc et cela peut vraisemblalement entraîner des reculs.
RABOTEZ DU BOIS DE BONNE QUALITE SEULEMENT; il ne doit pas composer de noeuds instables et un minimum de noeuds même s'ils sont fixes. Assurez-vous que la piece est exempte de clous, vis, pierres ou autres objets étrangers qui pourrait endommager les lames.
NE VOUS PLACEZ JAMAIS DIRECTEMENT EN FACE de l'entrée ou de la sortie de la machine. Restez a cote de celle-ci.
ASSUREZ-VOUS QUE LES LAMES SONT BIEN FIXÉES comme il est décrit dans la section «Fonctionnement». Les lames sont tranchantes et peuvent facilement vous couper. Faites très attention lors de la manipulation des lames et du protecteur du porte-lames.
NEMETTEZ JAMAIS LES DOIGTS dans la goulotte à poussière ou sous le protège-lames.
ATENDEZ QUE LE PORTE-OUTILatteigne sa vitessemaximale avant d'utiliser la raboteuse.
N'ESSAYEZ PAS de tourner le porte-lames avec les mains.

PIÉCES DE RECHANGE. Toutes les réparations, qu'elles soient électriques ou mécaniques, doivent être faites par un technicien qualifié dans un centre de service après-venture agrée.
LORS DEL'ENTRETIEN, n'utilise que des pieces de rechange Ryobi identiques. L'emploi de toute autre piece peut entrainer un danger et endommager le produit.
N'TUTILISEZ JAMAIS L'OUTIL DANS UNE ATMOSPHERÉ EXPLOSIVE. Les étincelles normales du moteur pourrait enflammer les vapeurs.
■ SI UNE PIECE DE CET L'OUTIL MANQUE ou se trouve cassée, tordue ou défectueuse, ou si l'un des composants électriques ne fonctionne pas correctement, mettez l'interrupteur à l'arrêt, débranchez la tronçonneuse et faites replacer les pieces manquantes, endommagées ou défectueuses avant d'utiliser la tronçonneuse à nouveau.
N'TUTILISEZ PAS L'OUTIL SI VOUS ETES SOUS L'INFLUENCE DE DROGUES, D'ALCOOL OU DE MÉDICAMENTS.
SOYEZ TOUJOURS VIGILANT! Ne laïsez pas l'habitude (obtenue à la suite d'un employi fréquent de votre raboteuse), vous rendre néligent. N'OUBLIEZ JAMAIS qu'un manque d'attention d'une fraction de seconde est suffisant pour vous blesser.
■ RESTEZ VIGILANT ET MAÎTRE DE VOUS. Surveillez ce que vous faites et utilisez votre bon sens. N'utilisez pas l'outil lorsque vous âtes fatigué. Ne vous pressez pas.
ASSUREZ-VOUS QUE LA ZONE DE TRAVAIL EST BIEN ÉCLAIREE afin de bien voir lapiece et de vous assurer qu'il n'y a pas d'obstructions pouvant entraver le fonctionnement sur AVANT d'utiliser la raboteuse.
ARRÊTEZ TOUJOURS L'OUTIL avant de la débrancher afin d'éviter un démarrage accidental lors du rebranchment de l'outil. NE laissez JAMAIS l'outil sans surveillance lorsqu'il est branché.
CONSERVEZ CES INSTRUCTIONS. Relisez-les souvent et utilisez-les pour renseigner une autre personne. Si vous prétez cet outil à quelqu'un, prétez-lui aussi ces instructions.

AVERTISSEMENT:

Les travaux à la machine tels que ponçage, sciage, meulage, perçage et autres travaux duBATIMENT peuvent créé des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congenitale ou d'autres problèmes relatifs à la reproduction. Ces produits chimiques sont, par exemple:

• le plomb provenant des peintures à base de plomb;
• les cristaux de silice provenant des briques et du ciment et d'autres produits de maconnerie, et
• l'arsenic et le chrome provenant des bois traités chimiquement.

Le niveau de risque d'à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.

RÉGLES DE SECURITÉ

Les symboles de sécurité sont utilisés pour attirer votre attention sur des risques potentiels. Les explications accompagnant les symboles et les symboles eux-mêmesexigent votre attention et leur compréhension. Ces avertissements, par eux-mêmes, ne supprimant pas les dangers. Les instructions ou avertissements fournis ne remplacent pas les mesures adéquates de prévention des accidents.
SYMBOLE	SIGNIFICATION
	SYMBOLDE SECURITÉ: Annonce les paragraphs «danger», «avertissement» ou «attention». Peut être utilisé en même temps que d'autres symboles ou pictogrammes.
	DANGER: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque important de blessures graves pour vous-même ou des tiers. Respectez toujours les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures.
	AVERTISSEMENT: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque important de blessures graves pour vous-même ou des tiers. Respectez always les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures.
	ATTENTION: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque de dommage matériel ou de blessures graves pour vous-même ou des tiers. Respectez always les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures.
NOTE:	Informations ou instructions capitales pour le fonctionnement ou l'entretien de cet appareil.

IMPORTANT

La réparation d'un outil nécessite beaucoup de soins et de connaissances du système et ne devrait être effectuee que par un technicien qualifié. Pour tout service après-vente, nous vous suggérons de returner l'outil au CENTRE DE SERVICE APRÉS-VENTE AGRÉÉ RYOBI le plus proche de chez vous. Utilisez always pour les réparations des pieces de rechange Ryobi identiques.

A VERTISSEMENT:

Ne tentez pas de faire fonctionner cet outil avant d'avoir lu la totalité des instructions, règles de sécurité, etc.présentées dans ce manuel, et de bien les comprendre. Le non-respect de ces instructions peut être la cause d'accidents, d'incendie, de décharges électriques ou de graves blessures. Conservez le manuel de l'utilisateur et étudiez-le féquement pour pouvoir utiliser l'équipement en toute sécurité et communiquer les instructions appropriées aux autres personnes utilisant cet outil.

SYMBOLES INTERNATIONAUX DE SECURITÉ

Ce manuel de l'utilisateur décrit les symboles de sécurité internationaux ainsi que les pictogrammes qui sont susceptibles de figurer dans ce manuel. Lisez ce manuel pour connaître toutes les informations concernant l'entretien, l'utilisation, le montage et la sécurité.

SIGNIFICATION

Ne pas exposer à la pluie et ne pas utiliser dans les endroits humides.

AVENTISSEMENT:

L'utilisation de tout outil électricque peut entrainer la projection de débris dans les yeux, ce qui peut provoquer de graves lésions oculaires. Avant demettre un outil électricque en marche, portez toujours des lunettes de sécurité ou des lunettes de protection à coques laterales, ainsi qu'un masque antipoussière intégral si nécessaire. Nous recommendons le port d'un masque de sécurité à vue panoramicique pardessus des lunettes correctives ou celui de lunettes de sécurité standard à coques laterales. Portez toujours un protecteur oculaire avec indication de conformité à la norme ANSI Z87.1.

CORDONS PROLONGATEURS

N'utilise que des cordons prolongateurs à trois conducteurs possédant une fiche à trois broches (avec terre) et des prises à trois cavitiés correspondant à la fiche de l'outil. Lorsque vous utilisez un outil électrique à une distance importante de l'alimentation, assurez-vous d'utiliser un cordon prolongateur qui a une dimension suffisante pour transporter le courant dont l'outil a besoin. Un cordon prolongateur sous-dimensionné provoquera une chute de tension dans la ligne conduisant à une surchauffe et à une perte de puissance. Utilisez le tableau pour déterminer la dimension minimale des fils requise dans un cordon prolongateur. Seuls des cordons prolongateurs ronds comportant un revêtement figurant sur la liste établi par les Underwriters Laboratories (UL) peuvent être utilisés.

Longeur du cordon prolongateur	Dimension du fil (A.W.G.)
Jusqu'à 7,6 m (25 pi)	14
e 8 à 15 m (26 à 50 pi)	12

Lorsque you utilisez un outil à l'extérieur, il faut que le cordon prolongateur soit concu pour un usage extérieur. Ceci est indiqué par les lettres «WA» sur la gaine du cordon prolongateur.

Avant d'utiliser tout cordon prolongateur, vérifiez qu'il ne compte pas de fils qui dépassent ou sont nus et que l'isolant n'est pas coupé ou use. Réparez ou remplacez immédiatement un cordon endommagé ou use.

ATTENTION:

Les cordons prolongateurs doivent être éloignés de la zone de meulage ou situés de manière à ce qu'ils ne se trouvent pas pris dans des pieces, outils ou autres objets.

RACCORDEMENT ÉLECTRIQUE

Votre raboteuse portative Ryobi comaporte un moteur electrique fabriqué avec précision. Elle doit être branchée sur une alimentation de 120 V, 60 Hz. Si votre machine ne fonctionne pas lorsqu'elle est branchée dans une prise, vérifie bien les caractéristiques de l'alimentation.

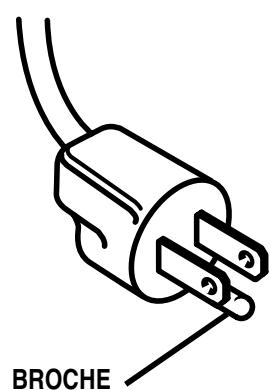

BROCHE DE TERRE

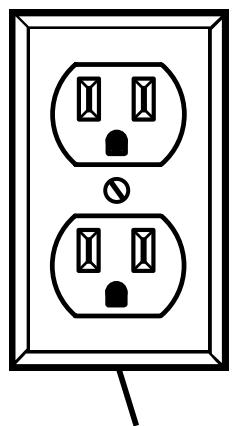

COUVERCLE DE LA BOITE À PRISES AVEC TERRE

INSTRUCTIONS DE MISE À LA TERRE

En cas de mauvais fonctionnement ou de court-circuit, la mise à la terre fournit un chemin de moindre résistance au courant électrique et réduit le risque de décharge électrique. Cet outil est équipé d'un cordon électrique possédant un conducteur de mise à la terre et une fiche de terre. La fiche doit être branchée dans une prise correspondante correctement installée et mise à la terre conformément à tous les codes et dispositions locaux.

Ne modifies pas la fiche fournie. Si elle ne rentre pas dans la prise, faites installer une prise appropriée par un électicien qualifié. Un raccordement mal fait du conducteur de mise à la terre de l'équipement peut entraîner un risque de décharge électrique. Le conducteur dont la gaine isolante est vert avec ou sans raie jaune est le conducteur de mise à la terre. Si la réparation ou le remplacement du cordon d'alimentation est nécessaire, ne raccordez pas le conducteur de terre à uneborne sous tension.

Renseignez-vous auprès d'un électricien qualifié ou d'une personne responsable de l'entretien si les instructions de mise à la terre ne sont pas complètement comprises ou s'il y a un doute quant à la mise à la terre correcte de outil.

Réparez ou remplacez immédiatement un cordon endommagé ou use.

Cet outil est prévu pour être utilisé sur un circuit responsable une prise murale comme celle illustrée à la figure 1. Il est aussi doté d'une broche de mise à la terre comme celle illustrée.

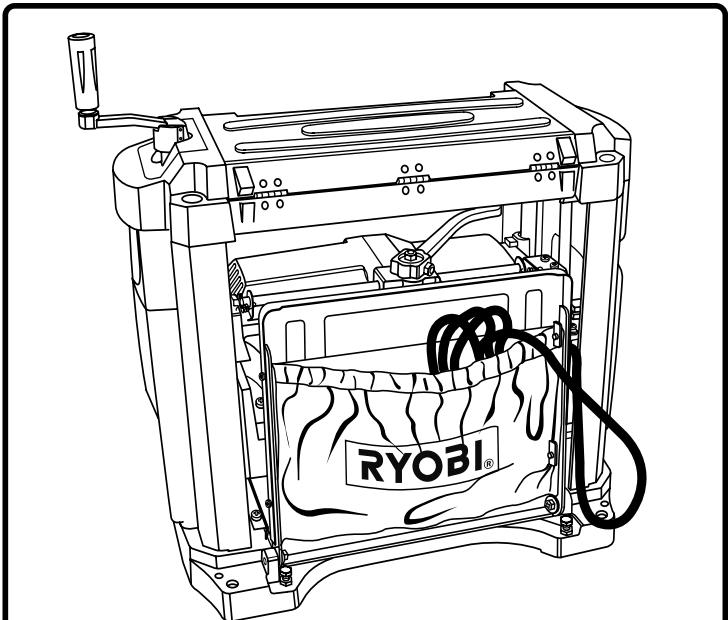

SAC DE RANGEMENT DU CORDON

Voir figure 1.

Votre raboteuse compte un sac de rangement du cordon; il est pratique et assure une plus grande sécurité. Ce sac se trouve en dessous de la ballonge arriere. Il vous permet d'y locker le cordon, en le pliant, ce qui facilitite le rangement et le transport.

Fig. 1

DéBALLAGE

AVERTISSEMENT:

Pour empêcher un démarrage accidentel qui peut entraîner des blessures graves, montez toutes les pièces, assurez-vous que tous les régliages sont terminés et que tous les éléments de fixation de votre raboteuse portative sont bien serrrés avant de la brancher. La raboteuse portative ne doit jamais être branchée lorsque vous installez des pièces, faites un réglage, installez ou retirez les lames et quand elle n'est pas utilisé.

Votre raboteuse portative a ete expediée complètement assemblée à l'exception de la goulotte à poussière et de ses boutons.

Retirez toutes les pièces détachées du cartonnage.
Séparez-les et vérifiez-les d'après la liste de pieces détachées. Voir figure 2.
Retirez les matériaux de conditionnement qui entourent la raboteuse.

■ Soulevez soigneusement l'outil pour le retireur du cartonnage et placez-le sur une surface de travail plate. Cette machine est lourde. Pour éviter de vous faire mal au dos, au besoin obtenez de l'aide.
Ne jetez pas les matériaux de conditionnement tant que la tronçonneuse n'a pas été soigneusement vérifiée, toutes les pieces détachées bien identifiées, et tant que vous n'avez pas utilisé avec satisfaction votre nouvelle raboteuse.
Examinez toutes les pieces et assurez-vous qu'aucun dommage n'a eu lieu pendant l'expédition.

Si des pièces sont endommagées ou manquent, ne branchez pas la raboteuse et ne mettez pas l'interrupteur à la position «MARCHE» tant que ces pièces endommagées ou manquantes n'ont pas été obtenues ni installées correctement.

AVERTISSEMENT:

Si des pièces manquent, n'utilise pas l'outil tant que ces pièces ne sont pas remplacées. Sinon, cela pourrait entraîner de graves blessures.

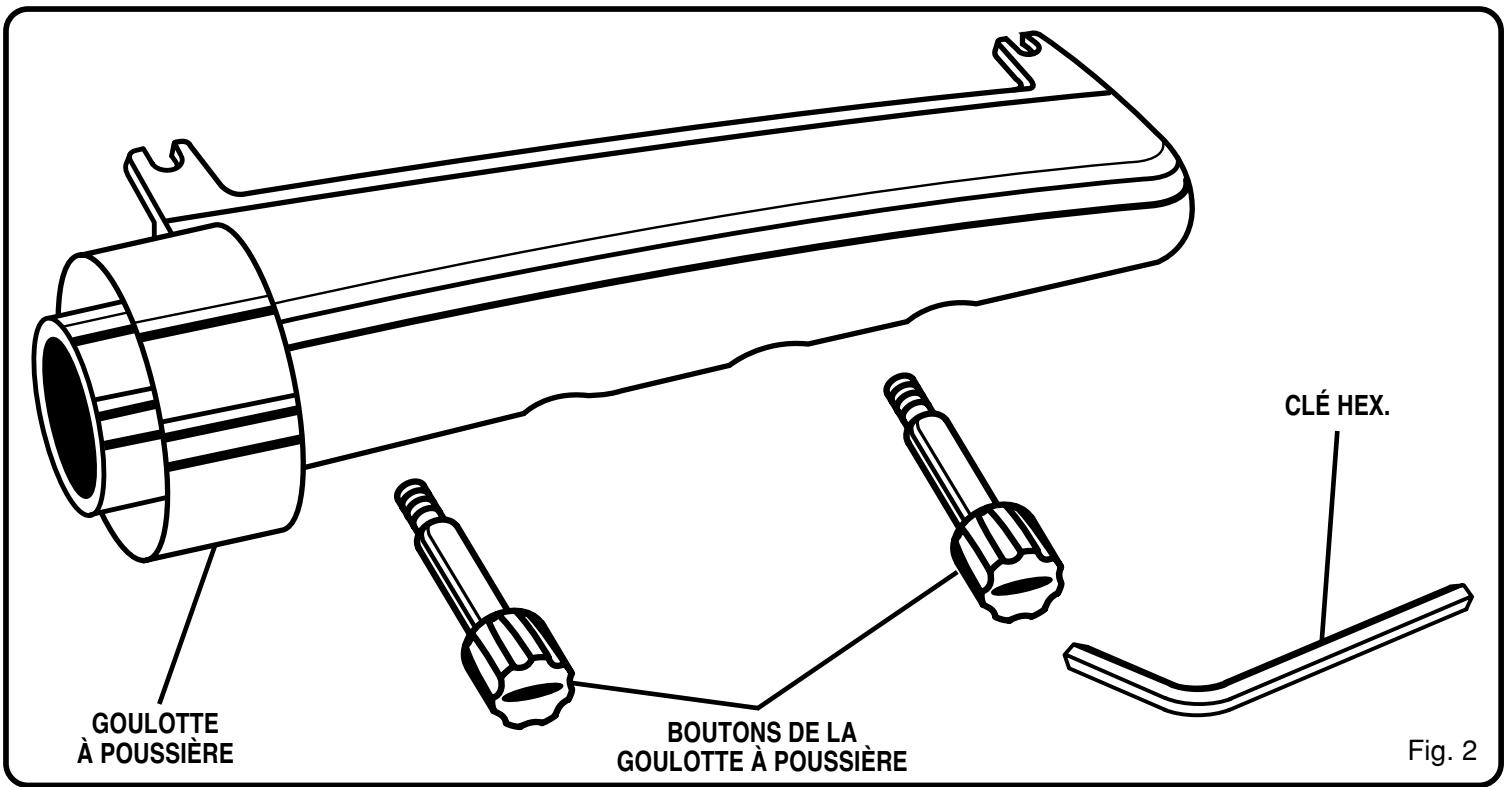

LISTE DE PIECES DÉTACHÉES

Les articles suivants sont compris avec la raboteuse portative:

Cle hex.
Goulotte à poussière
Boutons de la goulotte à poussière

■ Manuel de l'utilisateur
Carte d'enregistrement - garantie

AVERTISSEMENT: L'emploi d'accessoires non indiqués peut être dangereux et entraîner des blessures graves.

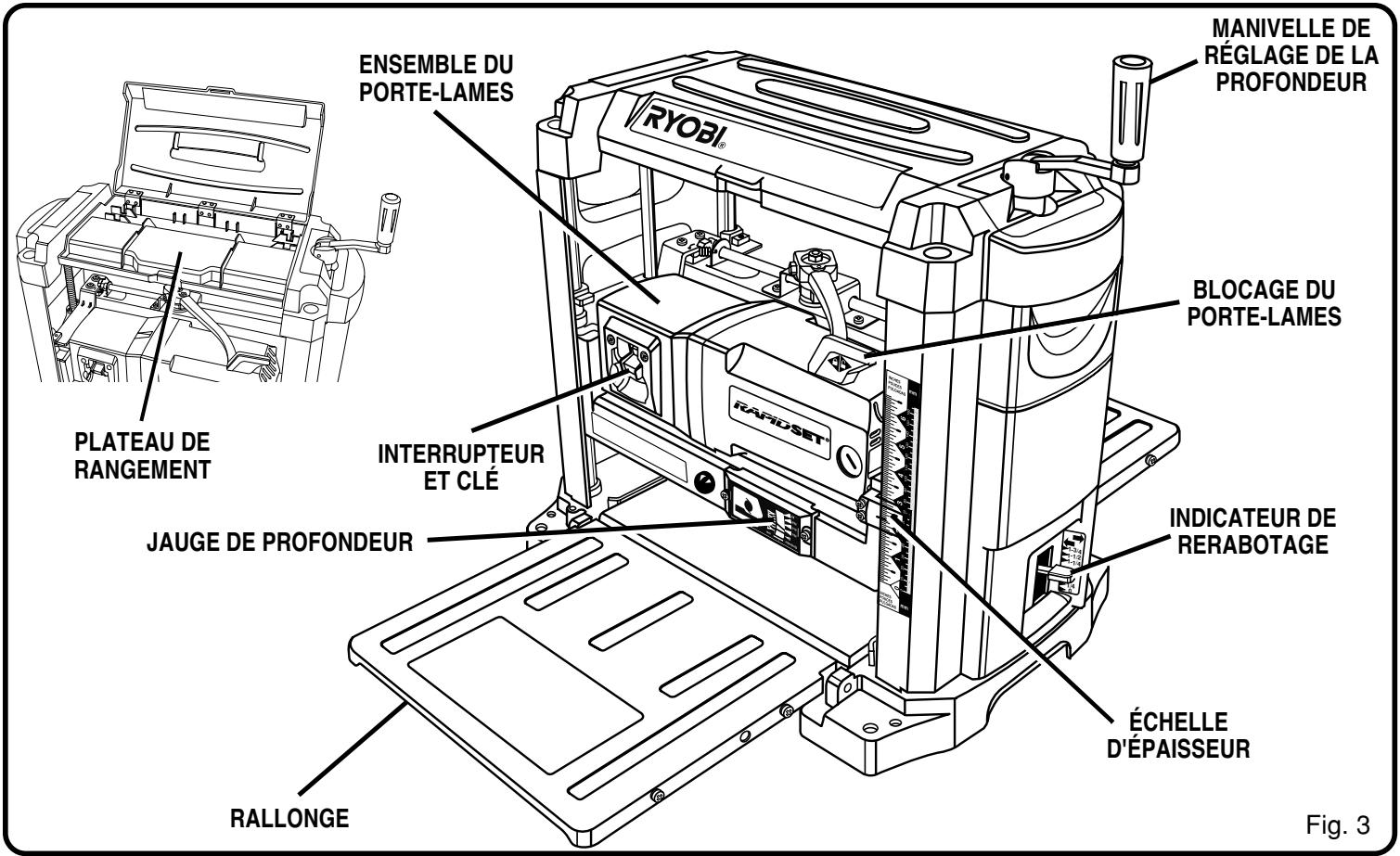

CONNAISSEZ VOTRE RABOTEUSE PORTATIVE

Voir figure 3.

Avant de tenter d'utiliser votre raboteuse, familiarisez-vous avec toutes ses caractéristiques de fonctionnement et les régles de sécurité.

AVERTISSEMENT:

Ne laissez pas l'habitude de votre raboteuse vous rendre insouciant. Souvenez-vous qu'il suffit d'une fraction de seconde d'inattention pour vous blesser gravement.

MOTEUR DE 15 AMPÉRES

Votre raboteuse est équipée d'un moteur de 15 ampères suffisamment puissant pour réaliser des rabotages difficiles.

AVANCE AUTOMATIQUE

Les rouleaux d'entrée et de sortie alimentent la pierce en la faisant passer par la raboteuse.

ENSEMBLE DE PORTE-LAMES ET BLOCAGE DU PORTE-LAMES

L'ensemble du porte-lames contrôle la profondeur du rabotage et celui-ci peut être verrouillé en position en déplaçant la manette de blocage du porte-lames vers la droite.

MANIVELLE DE RÉGLAGE DE LA PROFONDEUR

La manivelle de réglage de la profondeur sert à relever ou abaisser l'ensemble du porte-lames.

JAUGE DE PROFONDEUR

Une jauge de profondeur est située sur le devant de la raboteuse.

Elle est prévue pour indiquer la profondeur du rabotage jusqu'à 3 mm (1/8 po) maximum.

SYSTEME «RAPID SET» (RéGLAGE RAPIDE)

Votre raboteuse est dotée d'un système de changement rapide des lames «Rapid Set», une exclusivité de Ryobi. Il permet de réduire le temps nécessaire pour changer les lames. Il sert également à éliminer les marques que laissent les lames ébréchées.

INDICATEUR DE «RERABOTAGE»

Cet indicateur est situé à droite du carter de la machine, il comporte des mesures pour le rabotage répétitif.

PLATEAU DE RANGEMENT

Un plateau de rangement pratique est situé dans la partie supérieure de la raboteuse.

INTERRUPTEUR ET CLÉ

Votre raboteuse est dotée d'un interrupteur facile d'accès. Pour le verrouiller à la position «OFF» (ARRÊT), retirez la clé. Mettez la clé dans un endroit inaccessible aux enfants et aux personnes non qualifiées pour utiliser cet outil.

RALLONGES

Les rallonges de la table d'entrée/de sortie sont fixées à la machine et se replient vers le haut pour faciliter le rangement de la raboteuse. Ces tables sont utiles pour le rabotage des pieces longues.

ÉCHELLE D'ÉPAISSEUR

Une échelle d'épaissur indique avec précision la hauteur des lames jusqu'à un maximum de 152 mm (6 po).

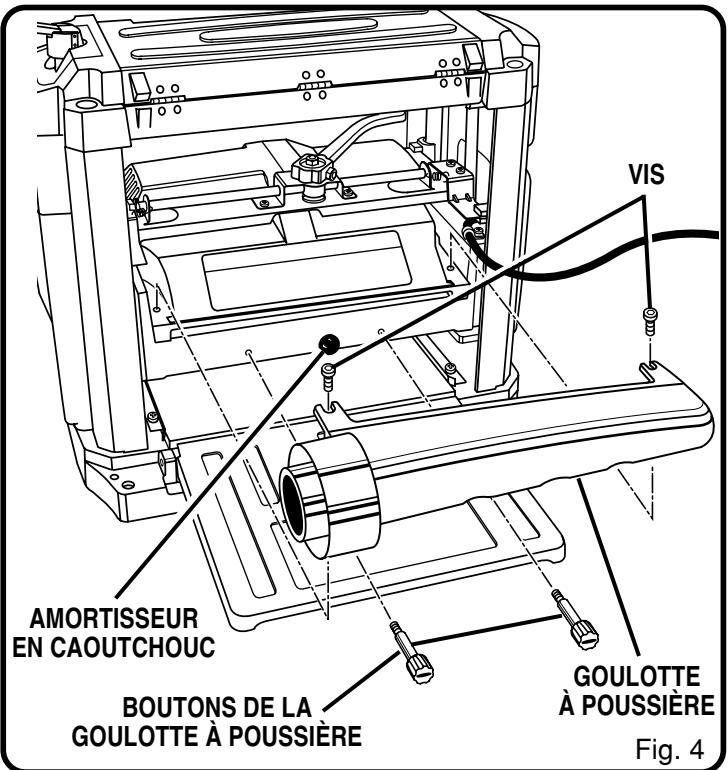

INSTALLATION DE LA GOULOTTE À POUSSIÈRE

Voir figure 4.

Débranchez vous raboteuse.

AVENTISSEMENT:

Si la raboteuse n'est pas mise à l'arrêt, si la clé de l'interrupteur n'est pas enlevée ou si la raboteuse n'est pas débranchée avant d'y faire de l'entretien ou des réglages, un démarrage accidentel pourrait se produit et par conséquent gravement blesser.

A partir de l'arrière de la machine, repérez les deux vis à tête creuse qui se trouvent sur l'ensemble du porte-lames. Voir figure 4. Tournez-les dans le sens antihoraire pour les desserrer.
■ Faites glisser la goulotte à poussière entre la rondelle-frein et l'ensemble du porte-lames, en posant la goulotte à poussière sur l'amortisseur en caoutchouc.
■ Insérez les deux boutons de la goulotte à poussière. Tournezz-les dans le sens horsaire.
■ Serrez bien les deux vis à tête creuse et les boutons de la goulotte à poussière.

Note: Pour minimiser l'accumulation de scierre sur la piece, raccordez un aspirateur d'atelier doté d'un tuyau de 64 mm (2-1/2 po) ou de 102 mm (4 po) à l'extrémité de la goulotte à poussière.

MONTAGE DE LA RABOTEUSE SUR UN ETABLI

Si la raboteuse doit être utilisée dans un endroit définitif, nous vous recommendons de la fixer à un établi ou à une autre surface stable. Lorsque vous montez la raboteuse sur un établi, percez des trous dans la surface supérieure de l'établi.

■ Faites des repères sur l'établi pour les troux qui permetront de fixer votre raboteuse. Utilisez les troux de la base de votre raboteuse comme gabarit pour la disposition des troux.
Percez 4 troughs dans l'établi.
Placez la raboteuse sur l'établi, en alignant les trous de la base avec les trous percés dans l'établi.
■ Insérez les quatre boulons (non inclus) et serrez les bien en utilisant des rondelles de blocage et des écrous hex. (non inclus).

Note: Toutes les boulons doivent être insérées par le dessus. Montez des rondeilles de blocage et des écrous en dessous de l'établi.

Examinez soigneusement la surface ou la raboteuse est montée pour vous assurer qu'elle ne peut se déplacer pendant l'utilisation. Si la machine peut basculer ou se déplacer, fixez l'établi au sol ou la surface de support avant de commencer à l'utiliser.

MONTAGE DE LA RABOTEUSE SUR UN ETABLII AVEC DES SERRE-JOINTS

Voir figure 5.

Si la raboteuse doit être transporte pour être utilisée à différents endroits, nous vous recommendons de la fixer de manière permanente sur un panneau de montage qui peut être facilement fixé à un établi ou à toute autre surface à l'aide de serre-joints. Le panneau de montage doit être suffisamment grand pour éviter le

basculément de la raboteuse lors de son utilisation. Nous vous recommendons d'employer un morceau de contre-plaqué ou d'aggloméré de bonne qualité de 19 mm (3/4 po) d'épaisseur.

Faites des repères sur le panneau pour les trouss qui permettront de fixer votre raboteuse. Utilisez les trouss de la base de votre raboteuse comme gabarit pour la disposition des trouss.
Suivez les trois dernières étapes de la section intitulée Montage de la raboteuse sur un établi.

Si vous utilisez des tire-fond, assurez-vous que leur longueur est suffisante pour traverser les trous de la base de la raboteuse et le matériel sur laquelle est montée la scie. Si vous utilisez des vis à métaux, assurez-vous qu'elles sont assez longues pour traverser les trous de la base de la raboteuse, le matériel sur lequel est monté la scie, les rondelles de blocage et les écrous hex.

MISE À NIVEAU DES RALLONGES

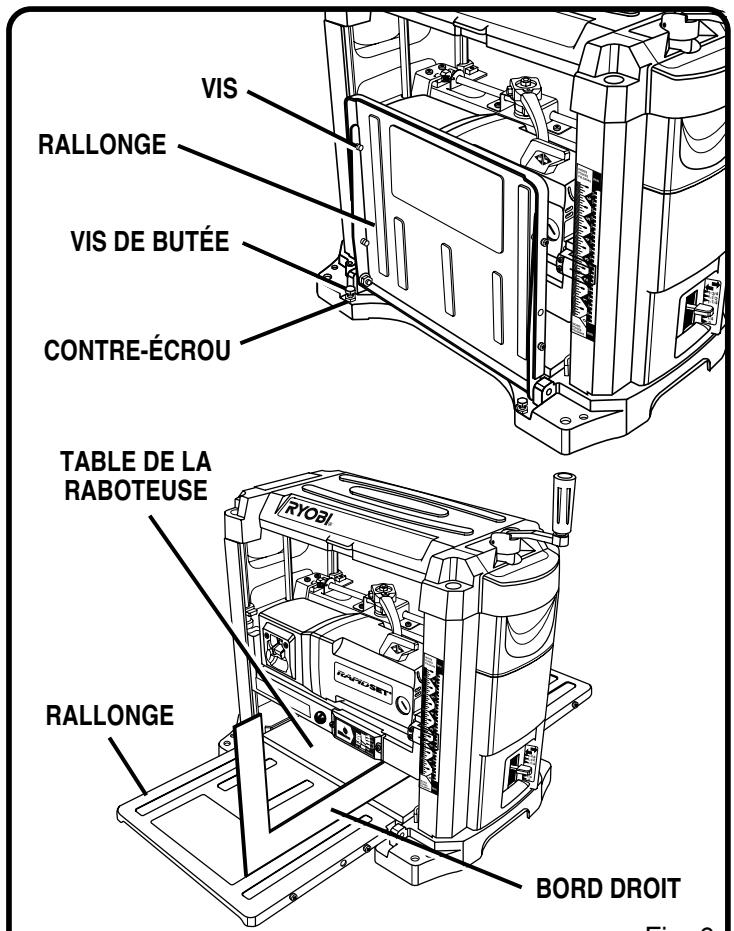

Voir figure 6.

Les rallonges d'entrée/de sortie sont fixées à la raboteuse. Ces rallonges repliées vers le « haut » pour l'expédition, doivent être « abaissées » avant de procéder au rabotage. Pour un rabotage précis, les rallonges doivent être de niveau avec la table de la raboteuse.

Note: Pour un rendement optimal, vérifie toujours que les rallonges sont de niveau avant de commencer toute opération de rabotage.

Mise à niveau:

Debranchez la raboteuse.

AVERTISSEMENT:

Si vous raboteuse n'est pas débranchée, un démarrage accidentel peut avoir lieu et cela pourrait entraîner des blessures graves.

• Mettez une règle ou un niveau sur la table et les rallonges.
  Si un réglage est nécessaire, relevez les rallonges et desserrez les contre-écrous. Ajustez les vis de butée (une sur chaque côté) jusqu'à ce que la rallonge se trouve de niveau avec la table de la raboteuse.
  Appuyez sur la rallonge pour vous assurer qu'elle est bien assise.
  ■ Serrez les contre-écrous une fois les réglages terminés.

Note: Quatre vis retiennent les rallonges aux barres d'appui; le desserrage de ces vis peut également contribuer à la mise à niveau de ces rallonges.

RéGLAGE DE LA HAUTEUR DE LA LAME

Voir figure 7.

La manivelle de réglage de la profondeur permet de relever ou d'abaisser l'ensemble du porte-lames ce qui contrôle la profondeur de rabotage.

Note: Ne réglez jamais la hauteur du porte-lames quand la manivelle du blocage du porte-lames est en position verrouillée (poussez complètement vers la droite).

Relevance:

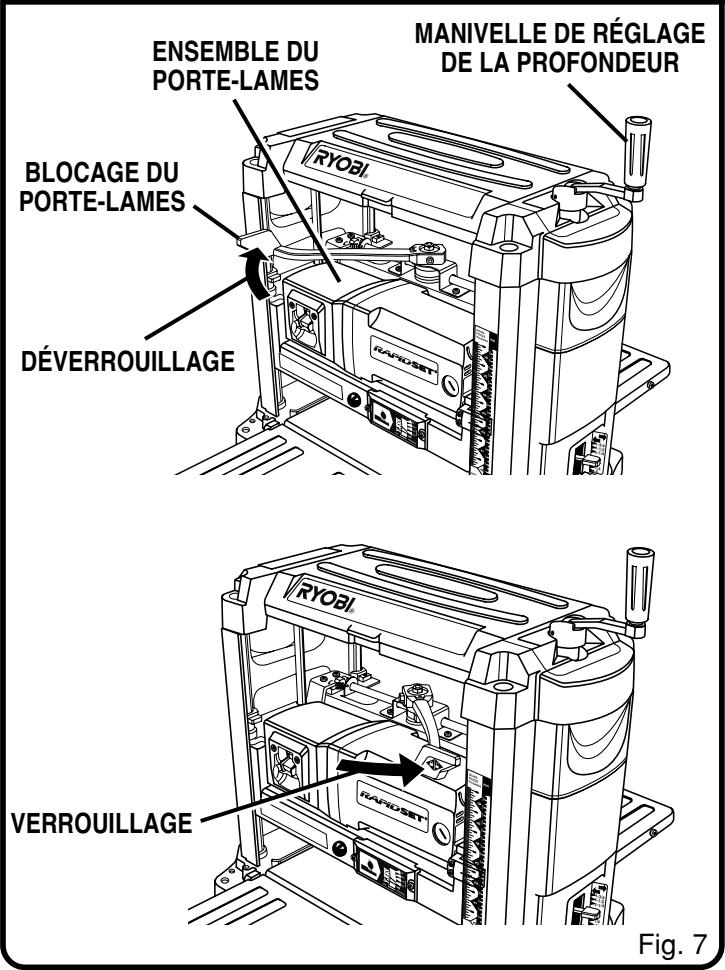

Poussez la manette de blocage du port-lames vers la gauche pour déverrouiller l'ensemble du port-lames.
Tournez la manivelle de réglage de la profondeur dans le sens hora jusqu'à obtention de la hauteur voulue.
Une fois le porte-lames regle à la position voulue, verrouillez l'ensemble du porte-lames en poussant la manette de blocage du porte-lames vers la droite.

Abaissement:

Poussez la manette de blocage du porte-lames vers la gauche pour déverrouiller l'ensemble du porte-lames.
Tournez la manivelle de réglage de la profondeur dans le sens antihoraire jusqu'à obtention de la hauteur voulue.
Une fois l'ensemble du porte-lames regle à la position voulue, verrouillez l'ensemble du porte-lames en position en poussant la manette de blocage du porte-lames vers la droite.

Note: Chaque rotation complète de la manivelle déplace l'ensemble de porte-lames de 2 mm (5/64 po).

Fig. 6

RéGLAGE DE L'ÉCHELLE D'ÉPAISSEUR

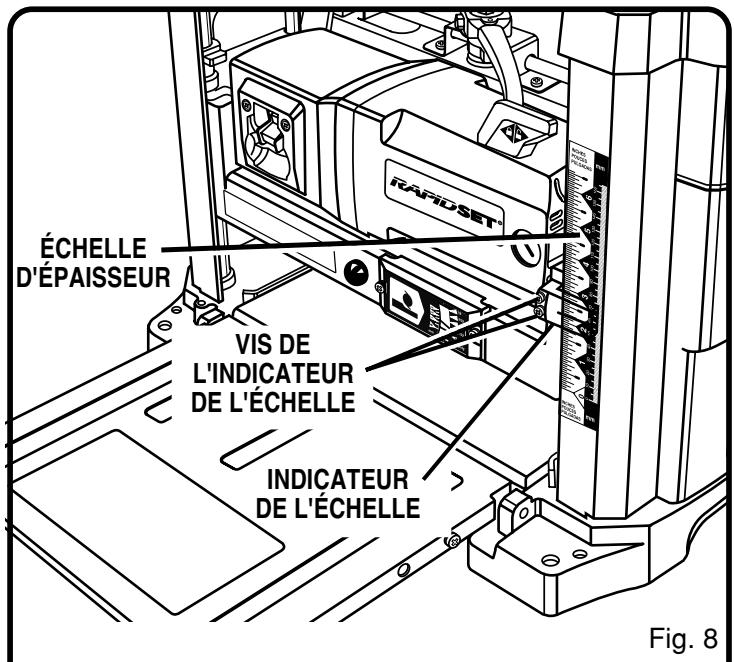

Voir figure 8.

Située sur le devant et à droite de la raboteuse, l'échelle d'épaissur montre l'épaissur de la piece finie. Les coupes non précises peuvent être évitées en vérifier régulièrement l'alignment de l'échelle d'épaissur.

La table de la raboteuse et les rallonges doivent être de niveau.
Rabotez une piece de rebut et mesurez l'épaissur de la piece finie.
Si l'échelle est correctement régée, l'épaissur de la piece finie doit être la même que la mesure indiquée sur l'échelle d'épaissur.
Si un réglage est nécessaire, desserrez les deux vis qui retiennent l'indicateur de l'échelle et ajustez cet indicateur en conséquence.
Resserrez les vis.

RÉGLAGE DE L'INDICATEUR DE «RERABOTAGE»

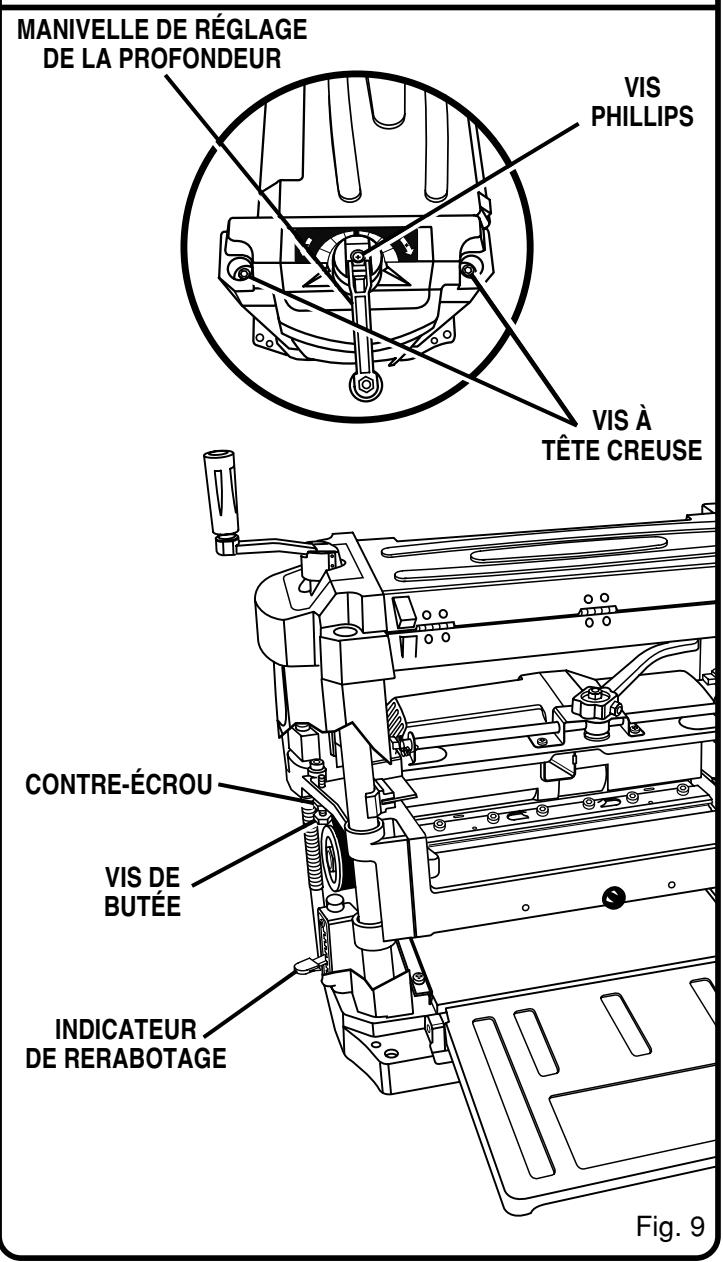

Voir figure 9.

Rabotez une piece de rebut et mesurez l'épaissur de la piece finie. Si un réglage est nécessaire:

Débranchez la raboteuse.

AVENTISSEMENT:

Si la raboteuse n'est pas mise à l'arrêt, si la clé de l'interrupteur n'est pas enlevée ou si la raboteuse n'est pas débranchée, un démarrage accidentel pourrait se produit et par conséquent gravement blesser.

Poussez la manette de blocage du porte-lames vers la gauche pour déverrouiller l'ensemble de portes-lames.
Délogez la manette de réglage de la profondeur en desserrant la vis Phillips qui l'a retient. Ne dévisse pas complètement cette vis.
Retirez les deux vis à tête creuse qui se trouvent sur le haut à droite de la raboteuse.
■ Soulevez le carter supérieur et relevez soigneusement le carter létalroidroit hors de la base de la raboteuse.
- Abaissez l'ensemble du porte-lames jusqu'à ce qu'il bute contre la vis de butée.
En utilisant une règle précise, vérifie la mesure avec celle du réglage de l'indicateur de rerabotage.
Si un réglage est nécessaire, utilisez une clé pour desserrer le contre-écrou et ajustez la vis de butée selon la bonne hauteur.
Une fois le réglage terminé, resserrez bien le contre-écrou et la vis de butée.
Replacez le coto dreit du carter et fixez-le avec les deux vis a tete creuse.
Resserrez la vis Phillips qui retient la manivelle de réglage de la profondeur.

RéGLAGE LATERAL DU PORTE-LAMES

Voir figures 10 et 11.

Pendant l'utilisation de votre raboteuse, des petites ébréchures peuvent parairtre sur les lames. Ceci provient de grains de sable ou d'autres petites particules qui se trouvent sur la piece lors du rabotage. Pour éliminer les imperfections du rabotage, ajustez l'une ou les deux lames en les déplaçant latéralement.

Réglage:

Debranchez la raboteuse.

AVENTISSEMENT:

Si la raboteuse n'est pas mise à l'arrêt, si la clé de l'interrupteur n'est pas enlevée ou si la raboteuse n'est pas débranchée, un démarrage accidentel pourrait se produit et par conséquent gravement blesser.

Abaissez l'ensemble du porte-lames.

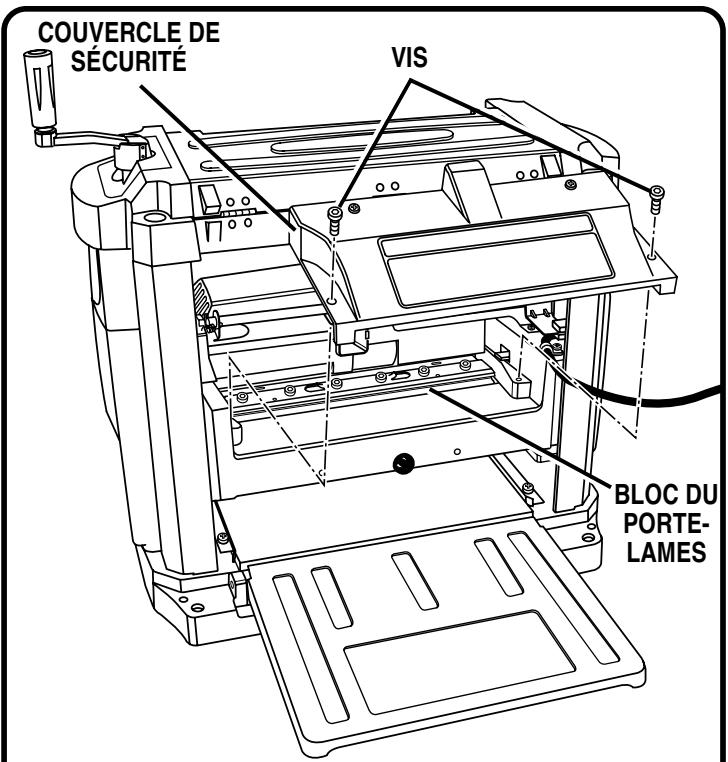

À partir de l'arrière de la raboteuse, enlevez les deux vis qui retiennent la goulotte à poussière.
Enlevez la goulotte à poussière puis relevez le couvercle/protecteur de sécurité.
Tournez le bloc du porte-lames jusqu'à ce qu'il se verrouille (tous les 180^ ).

Note: À partir du dessous de l'ensemble du porte-lames, en utilisant la table de la raboteuse comme miroir, touchez la broche là où elle rencontres la table de la raboteuse. Relevez soigneusement vos doigs vers la couroie pour la toucher. Tournez alors la couroie avec les doigs jusqu'à ce que le porte-lames se verrouille.

AVERTISSEMENT:

Pour éviter de vous blesser, ne tournez JAMAIS le bloc du porte-lames avec les mains.

Desserrez les boulons à tête creuse en tenant le serre-lames et la lame contre le bloc du porte-lames.
Déplacez la lame vers la gauche ou vers la droite de 1 mm (3/64 po) en utilisant un tournevis à lame plate.
Resserrez les boulons à tête creuse.
- Remettez le couvercle de sécurité sur l'ensemble du portelames sans serrer les vis.
Remontez la goulotte à poussière en la glissant sous les vis et leurs rondelles-freins (voir page 9).
■ Serrez bien les vis.

Note: Un léger ajustement létal des lames suffit pour décaler les imperfections du rabotage.

Fig. 10

Fig. 11

UTILISATION

Avant demettrevoireraboteuse en marche,verifiezqu'iln'yait pasd'ellementsdefixation,deraccordsoudespiècesde quincaillerie desserrés.Assurez-vousque la goulotte à poussière/lepare-poussièreest bien monté et que le portelames tourne librement.

Abaissez l'ensemble du porte-lames à environ 25 mm (1 po) de la surface de la table de la raboteuse. Sans mesure de pieces dans la raboteuse, faites un essai du moteur en mettant la raboteuse en marche et en la laissant atteindre sa vitesse maximale. Si le bruit de la raboteuse est excessif ou si elle vibre trop, arrêtez-la immédiatement et vérifiez-la à nouveau pour voir s'il n'y a pas de pieces de quincaillerie desserrées. Resserrez la où les pieces mal serrées que vous pouvez trouver.

RABOTAGE (SURFACES PARALLELES)

Ce type de rabotage permet d'obtenir des pieces d'une épaissur voulue tout en lui donnant une surface égale et lisse. La profondeur de chaque rabotage dépend du type de bois (bois dur par rapport au bois tendre), largeur de la piece, la rectitude, la teneur en humidité et la composition des fibres. Chaque fois que vous commencerz à utiliser un nouveau type de bois, vousdez faire des rabotages d'essai minces sur une pièce de rebut afin de pouvoir déterminer les problèmes potentiels que peut présenter une telle piece.

RABOTAGE

Deromeurs résultats sontobtenus des raboteuses, si au moins un des côtes de la pièce comporte une surface plate. Lorsque les deux côtes de la pièce sont bruts, utilisez d'abord une raboteuse-dégauchisseuse ou une dégauchisseuse pour obtenir une surface de départ plane.Rabotez alors un côté de la pièce puis returnez-la pour faire l'autre côté.

Rabotez toujours les deux côtés de la pièce pour obtenir l'épaïsser voulue. Le degré d'humidité de la pièce sera alors uniforme et cela évitera le gauchissement de la pièce lors de son séchage. Lorsqu'un côté de la pièce est plus épais que l'autre par plus de 3 mm (1/8 po), faites plusieurs passes dans la raboteuse en commençant par des rabotages légers. N'oubliez pas que les rabotages légers donnent une meilleure finition que les rabotages profonds.

Ne rabotez pas de pieces dont l'épaissur est inférieure à 5 mm (3/16 po).
Ne rabotez pas de pieces dont la largeur est inférieure a 19 mm (3/4 po).
Ne rabotez pas de pieces dont la longueur est inférieure à 36 cm (14 po); cela peut entraîner un recul.
Ne rabotez pas plus d'une piece à la fois.
N'abaissez pas l'ensemble du porte-lames à moins de 5 mm (3/16 po)

N'utilise pas la raboteuse de façon continue, celle-ci étant reglee a une profondeur maximale de 3,2 mm (1/8 po) et a une largeur maximale de 33 cm (13 po). Une utilisation prolongee en utilisant les capacités maximes de la machine endommagera le moteur.

A VERTISSEMENT:

Ne rabotez jamais des pieces comportant des noeuds instables ou des objets étrangers. Ne rabotez pas de pieces trop gauchies, déformées ou comportant beaucoup de noeuds. Les lames pourraient alors s'emousseur, s'ébrécher ou se casser, ce qui peut gravement blesser.

A VERTISSEMENT:

Portez toujours des lunettes de sécurité avec coques laterales lors de l'utilisation d'outils électriques ou lorsque de la poussière est soufflée. Si le travail soulève de la poussière, portez également un masque antipoussière.

Les lames usées affecteront la précision de la coupe. Le rabotage avec des lames ébréchées ouémoussées peut donner des surfaces irrégulières ou compteant des rayures en saillie.

La gomme ou la poix se trouvant sur les lames peut les user prématurément. L'utilisation d'un produit qui enlève la gomme et la poix pour garder les lames propres prolongera leur durée.

Reportez-vous à la Section Entretienda de ce manuel de l'utilisateur pour obtenir les directives sur le démontage et le remontage ou l'inversement des lames.

Note: Les lames sont à double tranchant et peuvent être returnées une fois pour permettre l'utilisation de leur second bord tranchant avant de les replacer. Il faut TOUJOURS replacer les deux lames à la fois.

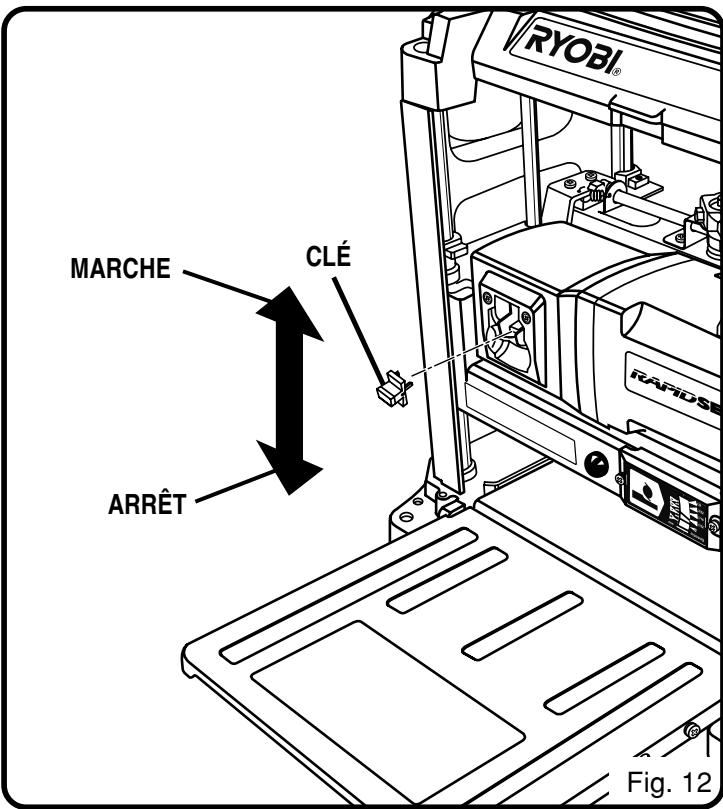

VERROILLAGE DE L'INTERRUPTEUR

Voiur figure 12.

■ Attendez que la raboteuse s'arrête complètement.
- Mettez l'interrupteur à la position «OFF» (ARRÉT) et retirez la clé de l'interrupteur. Rangez la clé dans un endroit sûr.

JAUGE DE PROFONDEUR

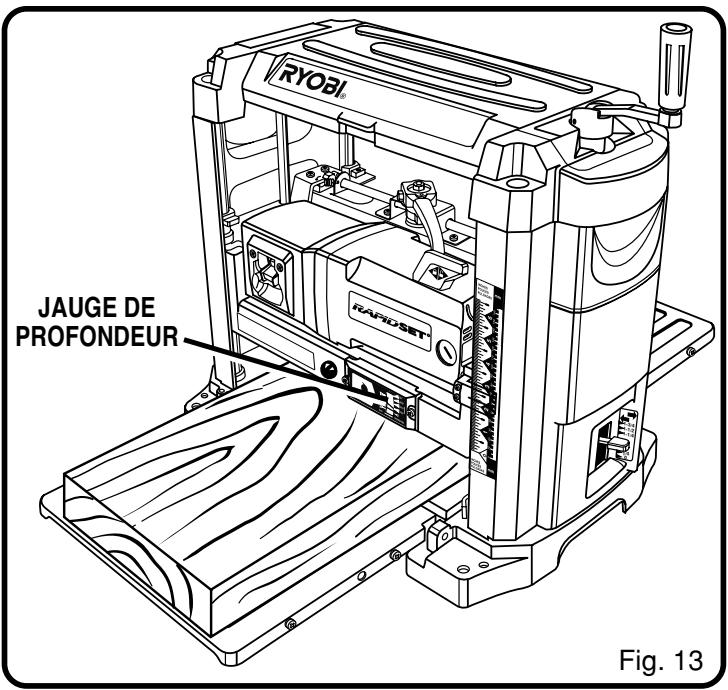

Voir figure 13.

La jauge de profondeur indique l'épaisseur du bois enlevé lors d'une passer. La pièce doit se trouver sous la jauge de profondeur à l'avant de la raboteuse.

Ne faites jamais un rabotage d'une profondeur supérieure à:

3 mm (1/8 po) pour les pieces allant jusqu'à 15 cm (6 po) de largeur.
1,6 mm (1/16 po) pour les pieces de 15 cm à 33 cm (6 po à 13 po) de largeur.

N'utilisez pas la raboteuse d'une façon continue à une profondeur maximale de 3 mm (1/8 po) car cela endommagera le moteur.

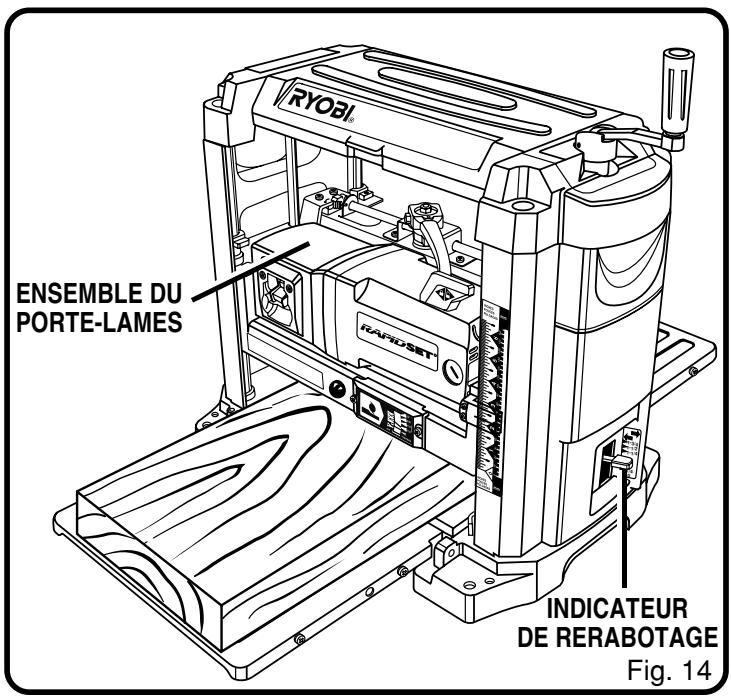

«RERABOTAGE»

Voir figure 14.

Votre raboteuse compte une caractéristique qui permet de «reraboter» en utilisant les repères prévus pour le rabotage répetitif. L'indicateur de rerabotage vous permet de raboter à une profondeur établie de 6 mm (1/4 po). La profondeur maximale de l'indicateur de rerabotage est de 44 mm (1-3/4 po).

Poussez la manette de blocage du porte-lames vers la gauche pour déverrouiller l'ensemble du porte-lames.
Relevez l'ensemble du porte-lames à une hauteur supérieure à 44 mm (1-3/4 po).
Déplacez le bouton de rerabotage à la hauteur voulue.
■ Abaissez l'ensemble du porte-lames jusqu'à ce qu'il bute.
Verrouillez l'ensemble du porte-lames en poussant la manette de blocage du porte-lames vers la droite.

COMMENT ÉVITER LES ENTAILLES

Des entailles ou dépressions à l'une des deux extrémités de la pièce causées par les lames peuvent seprésenter si la pièce ne se trouve pas sur des appuis appropriés. En verrouillant la manette de blocage du porte-lames avant le rabotage diminuera les entailles. Bien que les entailles puissant être visibles, il est important que la pièce soit parallèle à la table de la raboteuse et bien à plat pour minimiser l'entaille. Minimisez ce problème en mettant les piècesbout à bout lorsqu'elles sont alimentées dans la raboteuse, surtout dans le cas de pièces courtes, cette technique donne une avance plus stable.

Il faut faire encore plus attention, afin de réduire ce problème, lorsque les pieces sont d'une longueur supérieure à 122 cm (48 po), étant donné que de telles longueurs signifient que l'extrémité de la piece n'est plus soutenue par la table et les rouleaux de la raboteuse et que transfert du poids empêche la piece de rester à plat.

Pour éliminer l'entaille dans une piece finie, coupez l'extrémité de la pierce là où l'entaille est visible.

PIECE GAUCHIE

Les pieces légèrement gauchies ou parfaitement rectilignes sont idéales pour le rabotage. Retournez simplement la piece et rabotez-la jusqu'à obtention de l'épaissur voulue. Sinon, rabotez le dessus d'abord puis returnez la piece pour raboter son côte inférieur.

Dans le cas d'une pièce bombée dans le sens de sa largeur, la
meilleure méthode est de scier la pièce en long dans son
milieu et de raboter séparément les deux pièces ainsi obtenues.
Cette technique élimine le gaspillage que nécessite le rabotage
des pièces bombées.

Fig. 13

La seule façon d'éliminer la courbure d'une piece dans le sens de sa longueur et de la dresser au moyen d'une dégauchisseuse.

Évitez d'utiliser des pieces trop déformées car celles-ci pourraient se coincer dans la raboteuse. Dans le cas échéant, refendez la piece en deux moitiés avant de la raboter pour minimiser la possibilité de coincerment. En cas de coincerment, mettez l'interrupteur à l'arrêt et débranchez la raboteuse immédiatement. Relevez l'ensemble du port-lames suffisamment pour enlever facilement la piece. Vérifie soignement la raboteuse pour vous assurer qu'elle n'a pas été endommagée avant de reprendre le rabotage.

Alimentez toujours la pièce dans le sens du fil. Ceci permet aux lames de trancher les fibres只不过 que de les arracher. Les lames peuvent laisser des éclats sur la pièce si celle-ci est alimentée à contrefil.

ENTRETIEN

AVERTISSEMENT:

Pour l'entretien, n'utilise que des pieces de rechange Ryobi identiques. L'usage d'autres pieces peut etre dangereux ou endommager le produit.

GÉNÉRALITÉS

Évitez d'utiliser des solvents lorsque vous nettoyez des pieces en plastique. La plupart des plastiques peuvent être endommagés par les divers types de solvents commerciaux. Utilisez des chiffons propres pour enlever la saleté, la poussière de carbone, etc.

AVERTISSEMENT:

Ne laissez jamais du liquide pour frein, de l'essence, des produits à base de petrole, des huiles pénétrantes, etc.sterol en contact avec les pieces en plastique. Ils contiennent des produits chimiques qui peuvent endommager, affaiblir ou détruire le plastique.

Votre raboteuse comporte des lames à double tranchant fixées sur un porte-lames rotatif. Des lames usées affecteront la précision du rabotage et peuvent laisser des rayures en saillie dans la pierce.

Remplacement des lames:

Debranchez la raboteuse.

AVERTISSEMENT:

Sila raboteuse n'est pas mise à l'arrêt, sila clé de l'interrupteur n'est pas enlevée ou si la raboteuse n'est pas débranchée, un démarrage accidentel pourrait se produit et par conséquent gravement blesser.

■ Abaissez l'ensemble du porte-lames.

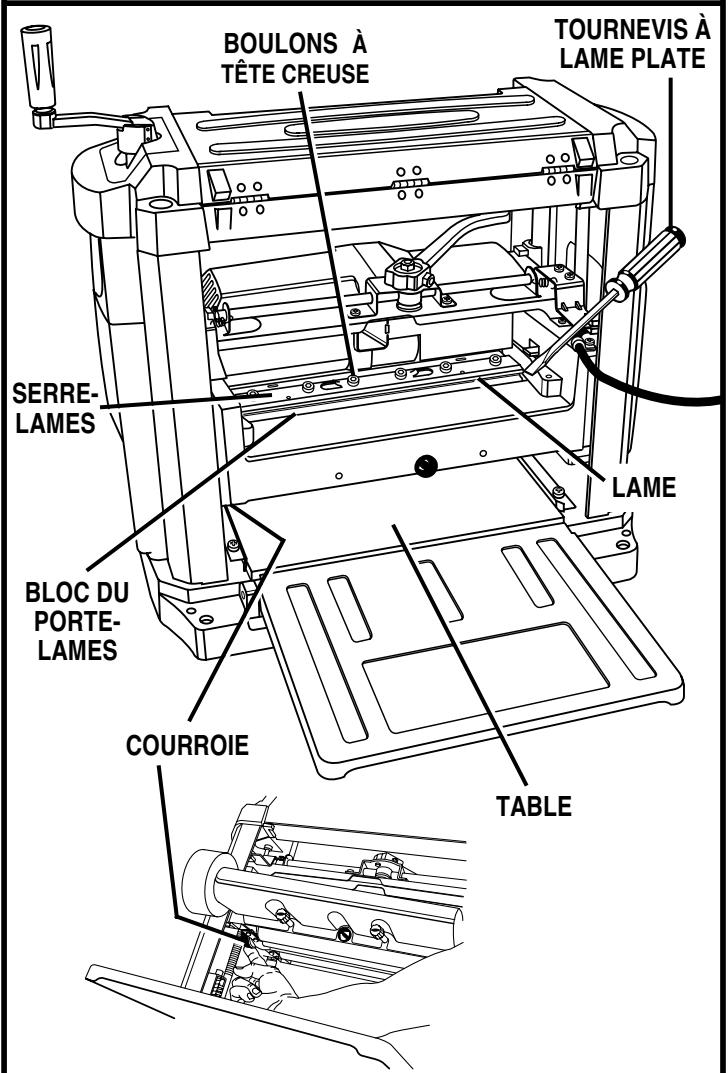

A partir de l'arrière de la raboteuse, enlevez les deux vis à tête creuse qui retiennent la goulotte à poussière.
Enlevez la goulotte à poussière puis soulevez le couvercle de sécurité.
Au besoin, tournez le porte-lames jusqu'à ce qu'il se verrouille (le porte-lames se verrouille tous les 180^ ).

Note: La rotation du porte-lames s'effectue en passant pardessous l'ensemble de porte-lames. En utilisant la table de la raboteuse comme miroir, touchez la broche la où elle rencontres la table de la raboteuse. Relevez soigneusement vos doigs vers la couroie pour la toucher. Tournez alors la couroie avec les doigs jusqu'à ce que le porte-lames se verrouille.

AVERTISSEMENT:

Pour éviter de vous blesser, ne tournez jamais le bloc du porte-lames avec les mains.

Retirez soigneusement les deux boulons à tête creuse.

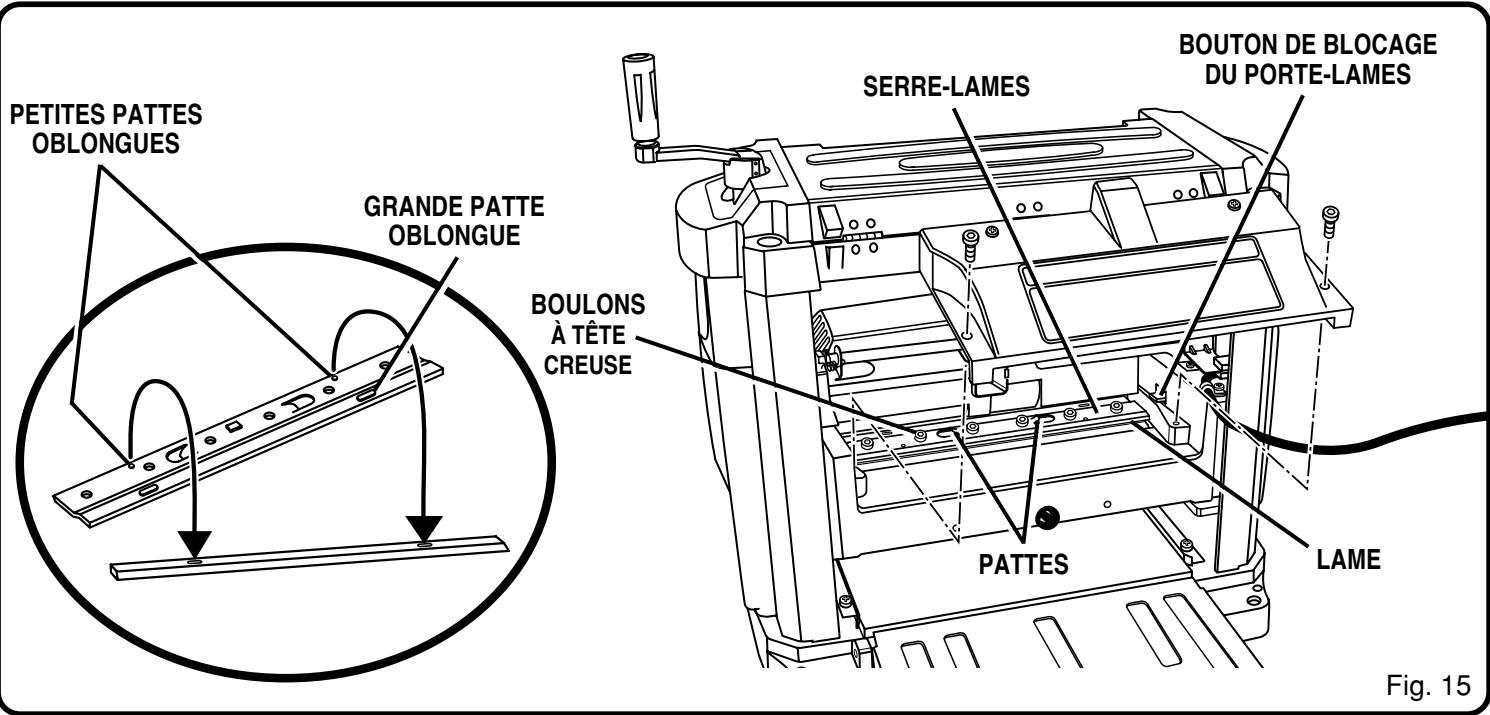

- Mettez le pouce et l'index sur les pattes et soulevez soignement le serre-lames et la lame hors du portelames.
Appliquez une légere couche d'huile sur la lame neuve. Alignez la lame sous le serre-lames en plaçant la lame (le bord incliné étant contre le serre-lames) dans les petites pattes oblongues.
- Mettez le serre-lames avec la lame sur le porte-lames dans les grosses pattes oblongues en les alignant avec les six boulon à tête creuse.

Resserrez les boulons hex.
Appuyez sur le bouton de blocage du porte-lames et tournez le porte-lames de 180^ .
Répétez les étapes ci-dessus pour l'autre lame.
- Mettez le couvercle de sécurité sur l'ensemble du portelames sans serrer les vis à tête creuse.
Remontez la goulotte à poussière en la glissant sous les vis à tête creuse et leurs rondelles-freins (voir page 9).
■ Serrez bien les vis à tête creuse.

Note: Un léger ajustement létal des lames suffit pour décaler les imperfections du rabotage.

GRAISSAGE

Vérifiez régulièrement toutes les pieces mobiles (broche, surfaces des rouleaux, poignées, etc.) pour vous assurer qu'elles sont propres et bien lubrifiées. Appliquez de l'huile avec un chiffon sur les lames pour éviter qu'elles ne rouillent. Tous les roulements de cet outil ont été lubrifiés avec une quantité suffisante de lubrissant de haute qualité pour la durée de l'outil dans des conditions normales d'utilisation. Par conséquent, aucune autre lubrification n'est requise.

MOTEUR/ÉQUIPEMENT ÉLECTRIQUE

Le moteur universal est facile à entretenir mais il doit être toujours propre. Ne permettez pas toute accumulation d'huile, de scire ou d'eau à l'intérieur ou à l'extérieur du moteur. Les roulements scellés àGRAISSAGE permanent n'exigent pas d'entretien.

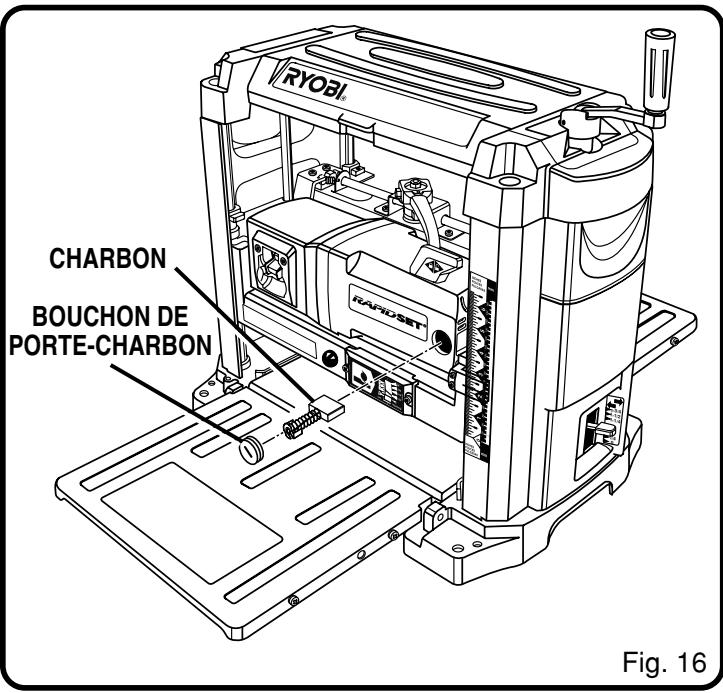

Votre raboteuse possède des ensembles de charbons accessibles de l'extérieur qui doivent être vérifiés toutes les 10 à 15 d'utilisation. Pour vérifier ou replacer ces charbons, dévissez le bouchon de porte-charbon situé sur le devant à droite et à l'arrière à gauche de la raboteuse. Assurez-vous de bien remettre les bouchons de porte-charbon après une inspection ou une réparation.

NETTOYAGE

La scirure et les autres débris qui se retrouvent déposés sur la raboteuse peuvent la rendre moins précise. Un nettoyage et une application de cire régulière sont nécessaire pour un rabotage précis.

Ne laissiez pas la scire s'accumuler sur la raboteuse. Nettoyez la goulotte à poussière après chaque emploi. Les pièces mobiles doivent être nettoyées régulièrement avec de l'huile pénétrante et lubrifiées d'une légère couche d'huile à machine de viscosité moyenne.

De la cire en pâte doit être appliquée sur la surface de la table pour faciliter le glissement des pieces. La cire en pâte peut également être utilisée sur les surfaces des rallonges mais il faut faire attention de pas mettre une couche trop épaissse car elle pourrait être absorbée par le bois et donc affecter la finition des pieces.

Vérifiez les rouleaux d'alimentation après chaque employe pour voir s'ils ne comportent pas de résine. Ces rouleaux doivent être propres pour être bien efficaces. En cas de présence de résine, utilisez un produit d'enlevement de poix doux et ininflammable.

ATTENTION:

Vérifiez les cordons prolongateurs avant chaque usage. S'ils sont endommages, remplacez-les immédiatement. N'utilise jamais l'outil avec un cordon prolongateur endommagé car en touchant l'endroit endommagé, vous pouvez receivevoir une décharge électrique et gravement vous blesser.

A VERTISSEMENT:

Portez toujours des lunettes de sécurité avec coques laterales lors de l'utilisation d'outils électriques ou lorsque de la poussière est soufflée. Si le travail soulève de la poussière, portez également un masque antipoussière.

A VERTISSEMENT:

Afin d'assurer sécurité et fiabilité, toutes les réparations doivent être réalisées par un technician qualifié, dans un centre de service après-venture agréé Ryobi pour éviter les blessures.

RECHERCHE DE PANNES

Problème	Cause probable	Solution
Entaille (dépression aux extrémités de la pièce)	1. Lame émoussée2. Pièces mal aboutées3. La raboteuse n'est pas bien fixée	1. Remplacez, returnez ou aiguisez les lames2. Alimentez les pièces correctement en les aboutant bien3. Serrez les tire-fond
Fibres arrachées	1. Profondeur de rabotage trop élevé2. La pièce est alimentée à contrefil3. Lame émoussée	1. Réduisez la profondeur de coupe2. Alimentez l'autre extrémité de la pièce d'abord3. Remplacez, returnez ou aiguisez les lames
Fibres irrégulières	1. Bois trop humide2. Lame émoussée3. La pièce est alimentée à contrefil4. Mauvaise vitesse d'avance	1. Faites sécher le bois avant de le raboter2. Remplacez, returnez ou aiguisez les lames3. Réduisez la profondeur de rabotage4. Vérifiez l'alimentation électrique, vérifiez le cordon et la fiche, vérifiez l'état des charbons
Profondeur de rabotage irrégulière	1. L'ensemble du porte-lames n'est pas de niveau avec la surface de la raboteuse2. Rouseau instable, etIRRégulièrement usé3. Rouseau d'alimentationIRRégulérique usé	1. Ajustez les vis de réglage de la hauteur2. Faites vérifier et réparer la raboteuse dans un centre de service après-vente Ryobi agrée3. Faites vérifier et réparer la raboteuse dans un centre de service après-vente Ryobi agrée
L'épaisseur de la pièce ne correspond pas à cette indiquée sur l'échelle de profondeur.	1. Échelle de profondeur mal réalisée2. La table de la raboteuse est sale	1. Ajustez l'échelle de profondeur2. Nettoyez la table de la raboteuse et serrez-la
Difficulté de réglage de la hauteur du porte-lames.	1. Broche sale2. Chaîne usée	1. Nettoyez et lubrifiéz2. Faites vérifier et réparer la raboteuse dans un centre de service après-vente Ryobi agrée
La raboteuse ne se met pas en marche.	1. L'appareil n'est pas branché2. Disjoncteur déclenché ou fusible sauté3. Panne de moteur4. Câblage défectueux5. Mauvais fonctionnement de l'interrupteur	1. Vérifiez l'alimentation électrique2. Remplacez le fusible, réenclençaç le disjoncteur ou faites appel à un électricien3. Faites vérifier et réparer la raboteuse dans un centre de service après-vente Ryobi agrée4. Faites vérifier et réparer la raboteuse dans un centre de service après-vente Ryobi agrée5. Faites vérifier et réparer la raboteuse dans un centre de service après-vente Ryobi agrée
Son fonctionnement est interrompu	1. Surcharge sur la raboteuse2. Surcharge sur le circuit	1. Réduirez la charge2. Utilisez la raboteuse sur un circuit séparé (des autres apparêils ou moteurs) ou connectez-la sur un circuit dont l'intensité nominale est ajustée

CORDONS PROLONGATEURS

Lorsqu'un outil électrique est utilisé à une grande distance d'une prise, assurez-vous d'utiliser un cordon prolongateur dont le calibre est suffisant pour le courant nécessaire à l'outil. Un cordon de calibre trop faible entraînera une baise de tension, d'ou surchauffe et perte de puissance. Reportez-vous au tableau pour déterminer le calibre minimum nécessaire. Seuls des cordons prolongateurs à gaine ronde doivent être utilisés.

Lorsqu'on utilise un outil à l'extérieur, on doit employer un cordon prolongateur concu pour un usage extérieur. Ceci est indiqué par les lettres «WA» sur la gaine du cordon prolongateur.

Avant d'utiliser tout cordon prolongateur, vérifie qu'il ne compte pas de fils qui dépassent ou sont nus et que la gaine n'est pas coupée ou usée.

**Intensité nominale (sur la plaque de l'outil)
	0-2,0	2,1-3,4	3,5-5,0	5,1-7,0	7,1-12,0	12,1-16,0
Longueur du cordon	Calibre du fil (A.W.G.)
7,5 m (25 pi)	16	16	16	16	14	14
15 m (50 pi)	16	16	16	14	14	12

ATTENTION: Gardez le cordon prolongateur éloigné de la zone de travail. Disposez le cordon afin qu'il ne se prenne pas dans la piece, des outils ou autres obstructions pendant l'emploi de l'outil.

** Utilisé sur un circuit de 20 A - calibre 12.

- SERVICE

Maintenant que vous avez acheté cet outil, s'il vous fallait des pieces de rechange ou une réparation, communiquez avec le centre de service après-vente agréé Ryobi le plus proche de chez vous. N'oubliez pas de fournir les renseignements pertinents lors de votre appel ou visite. Composez le 1-800-525-2579 pour obtenir les coordonnées du centre de service après-vente agréé le plus proche de chez vous. Vous pouvez également consulter notre site web à www.ryobitools.com pour obtenir une liste complète des centres de service après-vente agréés.

NUMÉRO DE MODELE

Le numéro de modulo et le número de série de l'outil se trouvent sur une plaque fixée au carter du moteur. Veuillez inscrite le numéro de série dans l'espace fourni ci-dessous.

NUMERO DE MODELE

AP1300

NUMÉRO DE SÉRIE
