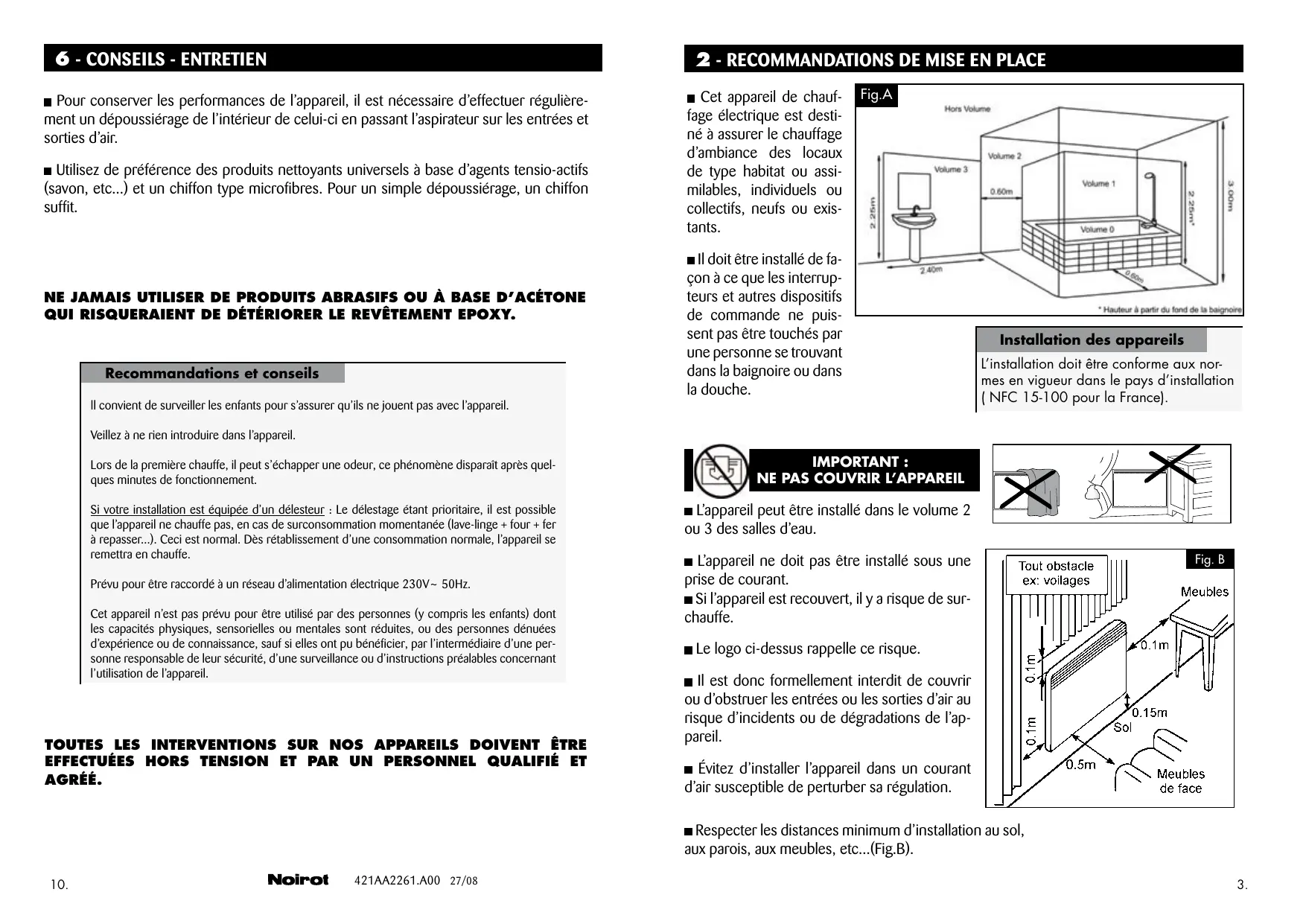

(savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

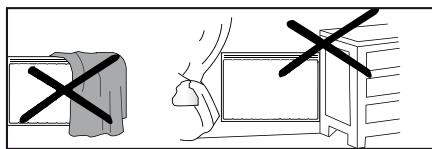

Si l’appareil est recouvert, il y a risque de surchauffe.

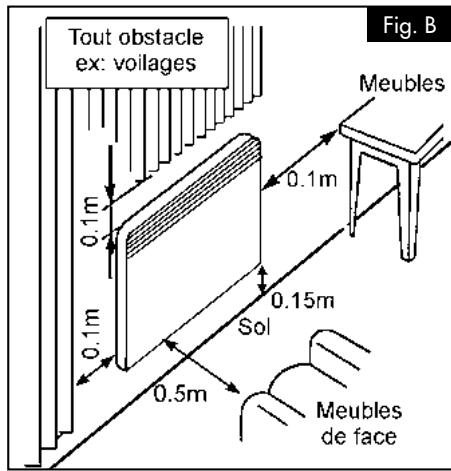

Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation. Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

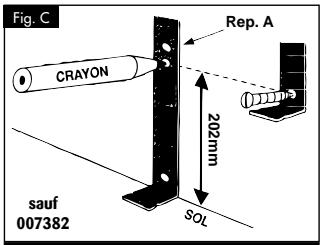

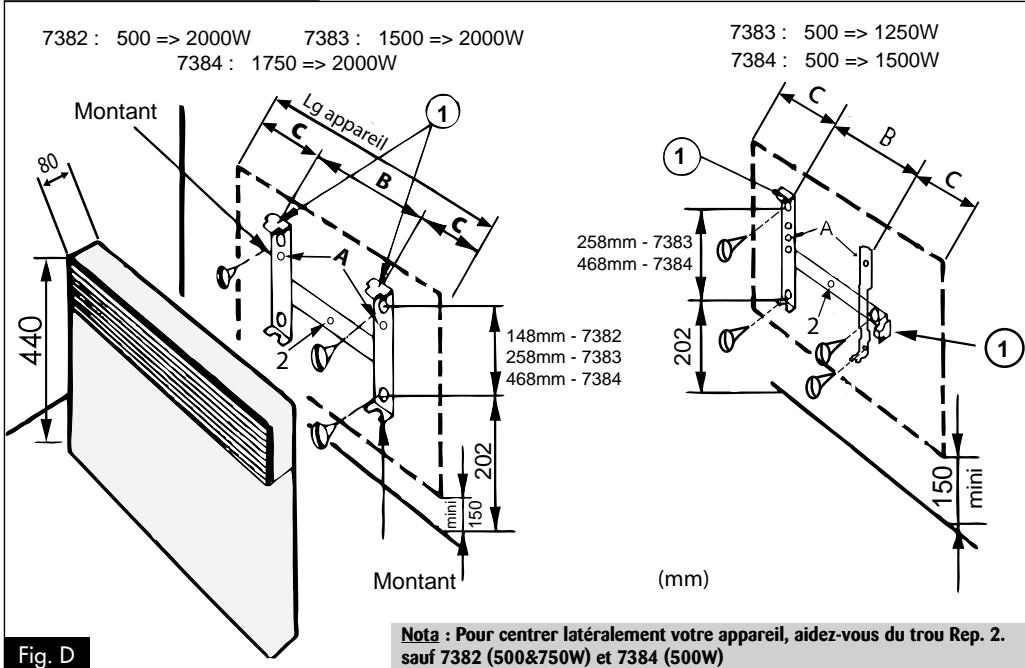

Pointer les trous du dosseret (Rep. A Fig. C) pour marquer les fixations inférieures (sauf modèle bas réf. 007382). · repositionner le dosseret pour faire correspondre les marques avec les trous des fixations inférieures. · vérifier l’horizontalité du MODELE BAS - 007382 dosseret, marquer les 2 trous 500W 750W Pour obtenir une température fixe préalablement réglée (exemple : la position 7 du bouton de réglage du thermostat), placer l’index dans le trou face au F Fig.F.
7384 : 500 => 1500W PROG.Dès disparition du signal de délestage, l’appareil se remettra en chauffe. Usage exceptionnel : Dérogation d’un appareil de sa programmation Quelque soit l’ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez :
à une valeur très basse en permanence (positionner le commutateur sur HGEL) sauf si l’ordre transmis est Arrêt chauffage.
Schéma de raccordement MARRON = PHASE, AVEC UTILISATION DU FIL PILOTE BLEU ou GRIS = NEUTRE, Cordon de l’appareil Réseau 230 V NOIR = FIL PILOTE Neutre
être raccordé à une borne de terre ou au fil VERT / JAUNE. Mode
Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - 3). * Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort. * Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

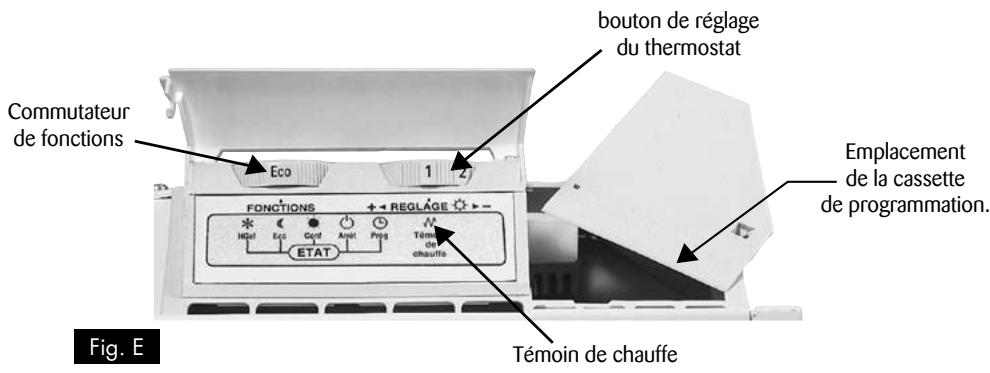

· Le réglage de la température ambiante s’effectue entre les graduations 1 et 10. · Fermer les portes de communication de la pièce, mettre le commutateur de fonctions (Rep. A Fig. E) sur Conf. et mettre le bouton de réglage (Rep. C Fig. E) sur 5. Le voyant s’allume (Rep. B Fig. E). Attendre quelques heures pour que la température se soit stabilisée à la valeur souhaitée. · Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d’un quart de point avec le bouton de réglage. · Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.
Conf. La température obtenue est celle réglée initialement. Au besoin, affinez cette température à l’aide d’un thermomètre.
Commutateur de fonctions
Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie. L’appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n’est allumé.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.
· Le réglage de la température ambiante s’effectue entre les graduations 1 et 10. · Fermer les portes de communication de la pièce, mettre le commutateur de fonctions (Rep. A Fig. E) sur Conf. et mettre le bouton de réglage (Rep. C Fig. E) sur 5. Le voyant s’allume (Rep. B Fig. E). Attendre quelques heures pour que la température se soit stabilisée à la valeur souhaitée. · Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d’un quart de point avec le bouton de réglage. · Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.
Conf. La température obtenue est celle réglée initialement. Au besoin, affinez cette température à l’aide d’un thermomètre.
Commutateur de fonctions
Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie. L’appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n’est allumé.

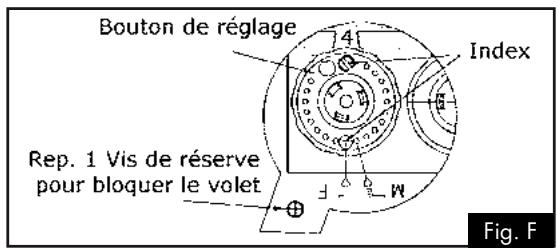

PROG.Dès disparition du signal de délestage, l’appareil se remettra en chauffe. Usage exceptionnel : Dérogation d’un appareil de sa programmation Quelque soit l’ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez :
à une valeur très basse en permanence (positionner le commutateur sur HGEL) sauf si l’ordre transmis est Arrêt chauffage.
Schéma de raccordement MARRON = PHASE, AVEC UTILISATION DU FIL PILOTE BLEU ou GRIS = NEUTRE, Cordon de l’appareil Réseau 230 V NOIR = FIL PILOTE Neutre
être raccordé à une borne de terre ou au fil VERT / JAUNE. Mode
Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - 3). * Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort. * Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.
· utiliser le dosseret comme gabarit de marquage en le déposant au sol contre le mur. Pointer les trous du dosseret (Rep. A Fig. C) pour marquer les fixations inférieures (sauf modèle bas réf. 007382). · repositionner le dosseret pour faire correspondre les marques avec les trous des fixations inférieures. · vérifier l’horizontalité du MODELE BAS - 007382 dosseret, marquer les 2 trous 500W 750W Pour obtenir une température fixe préalablement réglée (exemple : la position 7 du bouton de réglage du thermostat), placer l’index dans le trou face au F Fig.F.
7384 : 500 => 1500W (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
Si l’appareil est recouvert, il y a risque de surchauffe.
Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation. Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

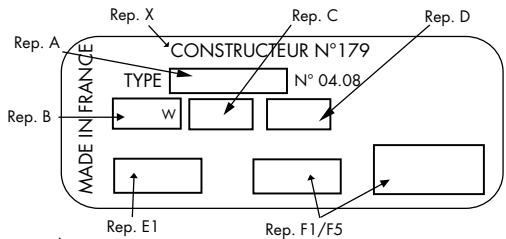

La référence complète de l’appareil et son indice de fabrication (rep.A) à préciser pour le SAV. Sa puissance en Watt (rep. B).
CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.

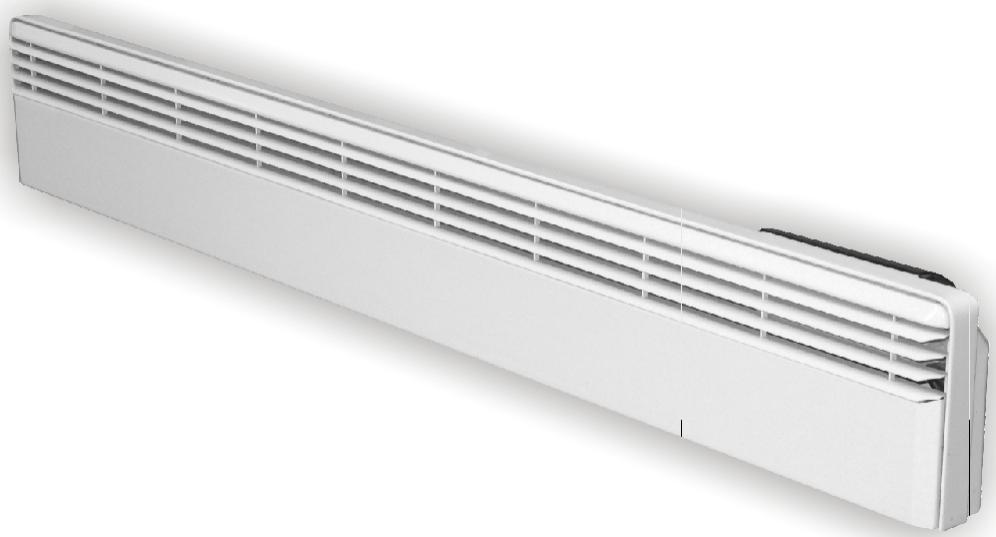

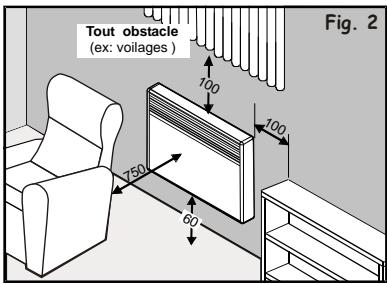

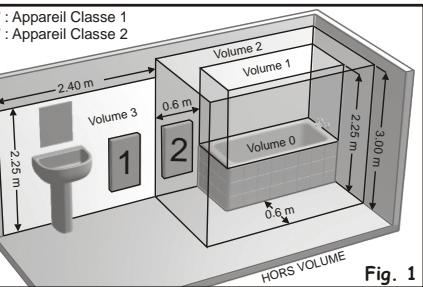

Convecteur électronique programmable par cassette de programmation à la Terre. S VO Fig. 1 HOR - Cet appareil doit être raccordé à un poste fixe, en position horizontale, grille de sortie d’air vers le haut et selon les prescriptions en viFig. 2 Tout obstacle gueur (fig.1 et 2). (ex: voilages ) - L’appareil ne doit pas être placé juste en dessous d’une prise de courant 10

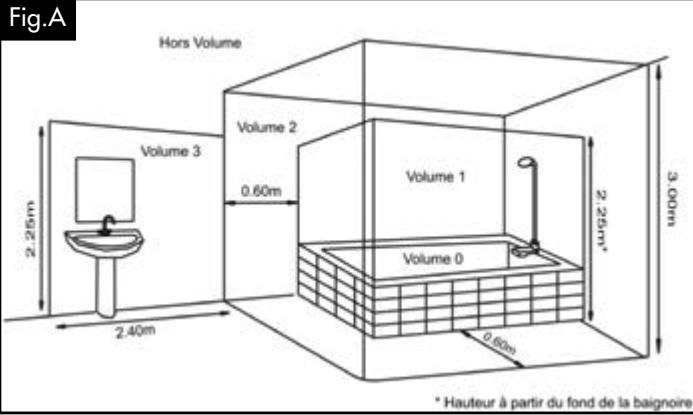

10 - Dans le cas du montage du convecteur dans une salle de bains ou de douches, 750 l’appareil doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent être touchés par une personne se trouvant 60 dans la baignoire ou la douche. - Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. - Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. -

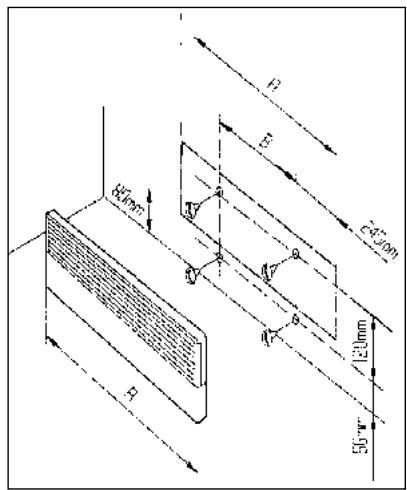

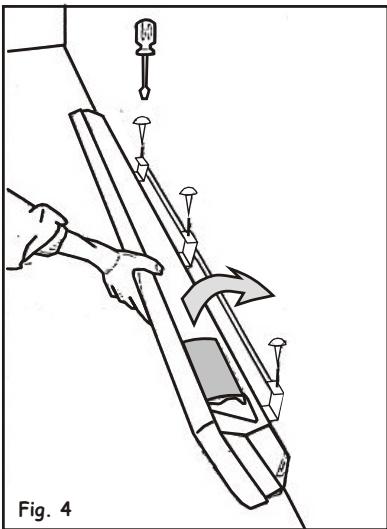

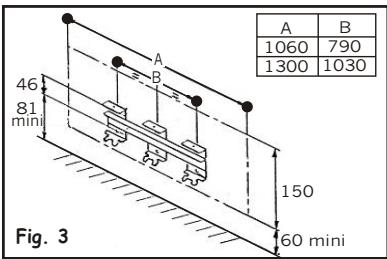

- Pour remonter l’appareil (après avoir effectué le raccordement électrique), présenter le dos de l’appareil devant le dosseret, engager les pattes inférieures de celui-ci Fig. 3 dans les fentes situées en bas et à l’arrière de l’appareil. Cette opération est facilitée en présentant l’appareil légèrement incliné vers l’avant. - Assurer la fixation avec les vis de verrouillage. Raccordement électrique: Cette opération peut être effectuée après finition des travaux du second oeuvre ( peintures, tapisserie,etc...). - L’appareil ne doit pas être installé sous une prise de courant à poste fixe. - L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance des contacts d’au moins 3mm - Le raccordement ne nécessite pas le démontage de l’appareil. Raccorder le câble souple, monté d’origine, au réseau par l’intermédiaire de la boîte de raccordement murale. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger. Respecter les couleurs : Fil marron : Phase 230 V, Fil bleu : neutre, Fil noir : pilote de télécommande Important : Si le convecteur n’est pas raccordé à une centrale de programmation, isoler le fil noir. Ne pas raccorder a un fil vert/jaune de terre. Fig. 4

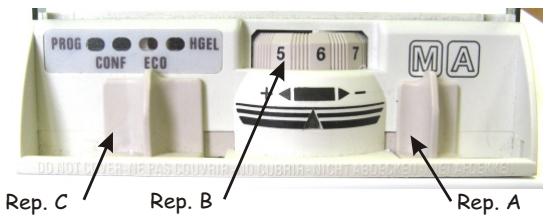

Pour préserver votre confort, vous devez vous conformer Rep. B Rep. C aux instructions ci-dessus. Boitier de commandes ( Fig. 5 ) : - Commutateur Marche / Arrêt - Rep. A - Bouton de réglage de la température Confort - Rep. B
- Fermer les portes de communication de la pièce, mettre le bouton B en position MAXI., attendre que la température de la pièce monte à la valeur souhaitée ( 18 à 20°C lue au thermomètre ). Lorsque la température est atteinte, tourner lentement le bouton B vers la droite jusqu’à extinction du témoin de chauffe. - Remonter très légèrement le bouton B jusqu’à l’allumage du témoin de chauffe. Les températures de 18 à 20°C se situent entre 5 et 8. ATTENTION : le réglage de la température CONFORT fait, ne plus toucher au bouton B, mais agir uniquement sur le commutateur C ou le commutateur A. *ARRET DU CONVECTEUR : Mettre le commutateur ( repère A ) sur A ( Arrêt ). * REGLAGES DE FONCTION ECONOMIQUES : 1- SI VOUS ETES DANS LA PIECE : Régler le commutateur de fonction Rep. C sur CONF, le voyant CONF s’allume, la température obtenue est celle réglée initialement ( 18 à 20°C ). 2- VOUS N’ETES PAS DANS LA PIECE OU C’EST LA NUIT : Régler le commutateur Rep. C sur ECO, le voyant ECO s’allume, cette position économique réduit la température de la pièce de 4°C environ ( pour 20°C en Confort, la pièce sera régulée à 16°C en ECO ). NE PAS TOUCHER AU BOUTON B. 3- HORS GEL : Pour une absence de LONGUE DUREE. La pièce n’est pas utilisée ( chambre d’ami ou bien vous partez plusieurs jours ). Régler le commutateur C sur HGEL (Hors gel) - NE PAS TOUCHER AU BOUTON B. La température de la pièce est maintenue entre 5 et 8°C pour obtenir un maximum d’économie sans risque de gel ( tuyauterie de la cuisine ou de la salle de bains protégée - pas e condensation ). AVERTISSEMENT : A la première chauffe, de la vapeur bleutée peut s’échapper du convecteur, ce phénomène disparait après quelques minutes de fonctionnement.
ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture. CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
1- Faire le réglage de la température CONFORT comme indiqué ci-dessus ( Commutateur A sur M, Commutateur C sur CONFORT et réglage avec le bouton B ). 2- Après stabilisation de la température, régler le commutateur C sur PROG (le voyant PROG s’allume). Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez enregistrées auparavant. 3- Usage exceptionnel : Si l’appareil est installé dans une chambre occupée par une personne malade par exemple, vous pouvez maintenir le température Confort en permanence ( commutateur C sur CONF ). Si la pièce est inoccupée (chambre d’amis par exemple ) vous pouvez la maintenir à très basse température en permanence ( commutateur C sur HGEL ). ATTENTION : Dans les 2 cas ci-dessus, dès suppression de l’usage exceptionnel, repositionner le commutateur C sur PROG. NOTA: le délestage est prioritaire ; il est possible que le convecteur ne chauffe pas, le commutateur C étant sur CONF. Dès disparition du signal de délestage sur le fil pilote, le convecteur se remettra en chauffe.
- Pour la même température, la position du bouton B peut varier d’un convecteur à l’autre. Elle dépend du convecteur, de son emplacement dans la pièce et de l’ameublement de celle-ci. - Il y a deux convecteurs dans votre pièce : Régler le commutateur C de façon identique sur les deux convecteurs. - Vous utilisez une cheminée : régler le commutateur C sur ECO. NE PAS COUVRIR VOTRE APPAREIL : Eviter les portes ouvertes contre la grille de sortie d’air, les fauteuils poussés contre le convecteur. Laisser l’entrée d’air dégagée. A défaut, le convecteur se mettra en sécurité et vous n’aurez plus de chauffage NE RIEN INTRODUIRE DANS L’APPAREIL : Attention aux enfants ( papier, jouets en plastique introduits dans les grille d’entrée ou de sortie d’air. Vis de blocage CONDAMNATION DU PORTILLON : Une vis est disponible à l’arrière du boitier pour bloquer le portillon afin de condamner les réglages. Une encoche sous la poignée du portillon est prévue à cet effet. Pour verrouiller le thermostat sur une position, mettre une vis de part et d’autre du chiffre choisi, pour délimiter une plage de température, placer les vis aux limites inférieures et supérieures choisies. ENTRETIEN : Il est important pour respecter le bon fonctionnement de l’appareil, ainsi que son rendement, de passer régulièrement l’aspirateur sur la grille inférieure du convecteur, pour enlever les poussières et moutons. Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer la peinture.
Date de fabrication : Date de mise en service :
