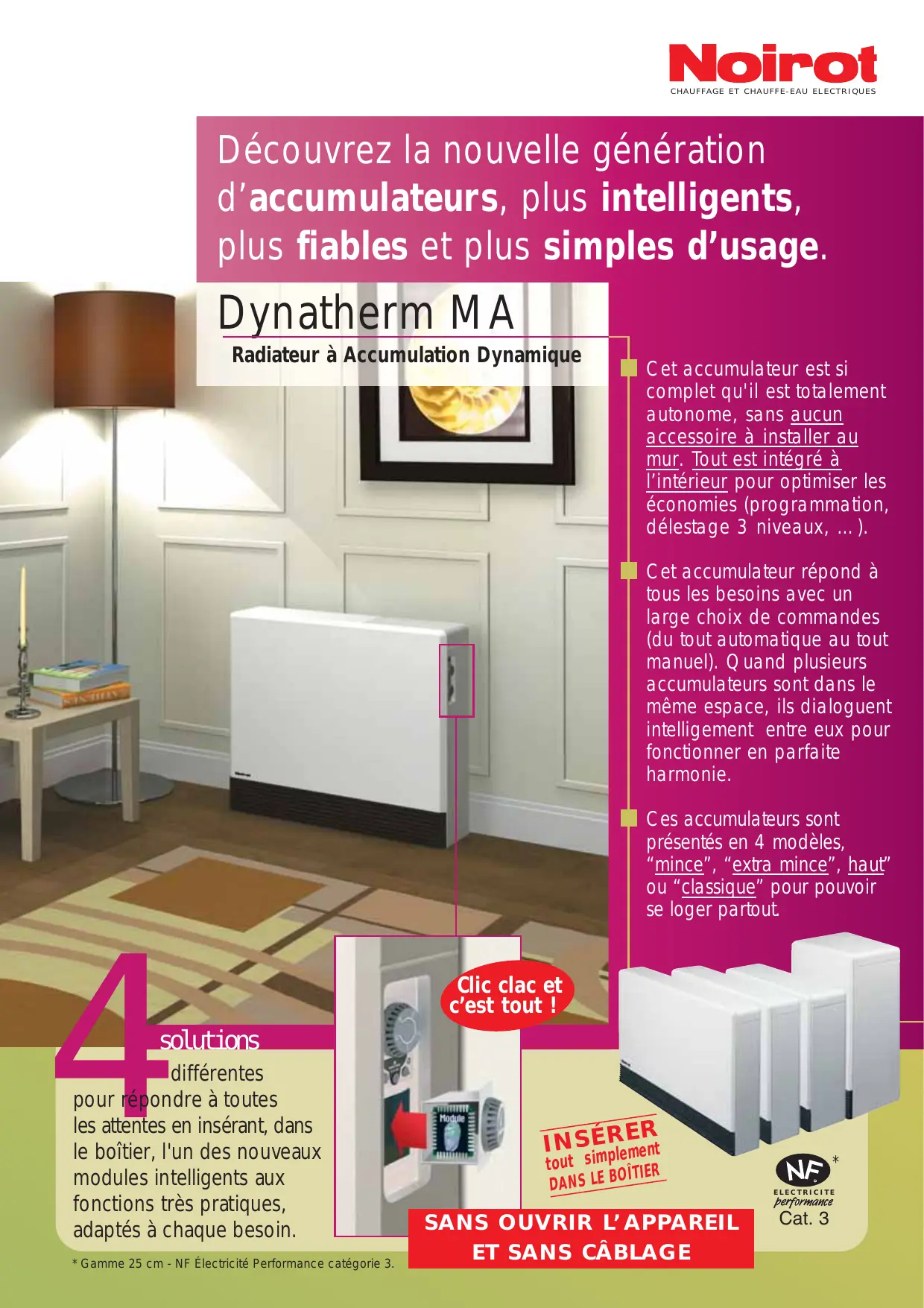

MODE D'EMPLOI DYNATHERM NOIROT
Dynatherm ma
Radiateur à Accumulation Dynamique
Cet accumulateur est si complet qu'il est totalement autonome, sans aucun accessoire à installer au mur. Tout est intégré à l'intérieur pour optimiser les économies (programmation, délestage 3 niveaux,...).
Cet accumulateur répond à tous les besoins avec un large choix de commandes (du tout automatique au tout manuel). Quand plusieurs accumulateurs sont dans le même espace, ils dialoguent intelligemment entre eux pour fonctionner en parfaite harmonie.
Ces accumulateurs sont présentés en 4 modèles, "mince", "extra mince", "haut" ou "classique" pour pouvoir se logger partout.
solutions différentes pour répondre à toutes les attentes en insérant, dans le boîtier, l'un des nouveaux modules intelligents aux fonctions très pratiques, adaptés à chaque besoin.

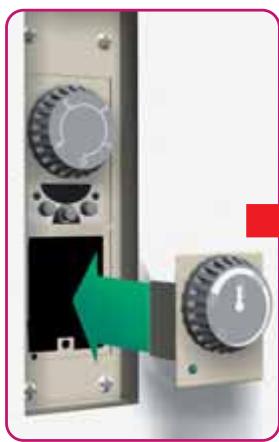

Clic clac et c'est tout !
INSÉRER tout simplement DANS LE BOITIER
SANS OUVRIR L'APPAREIL ET SANS CÂBLAGE
Se charger en chaleur avec l'électricité à prix réduit

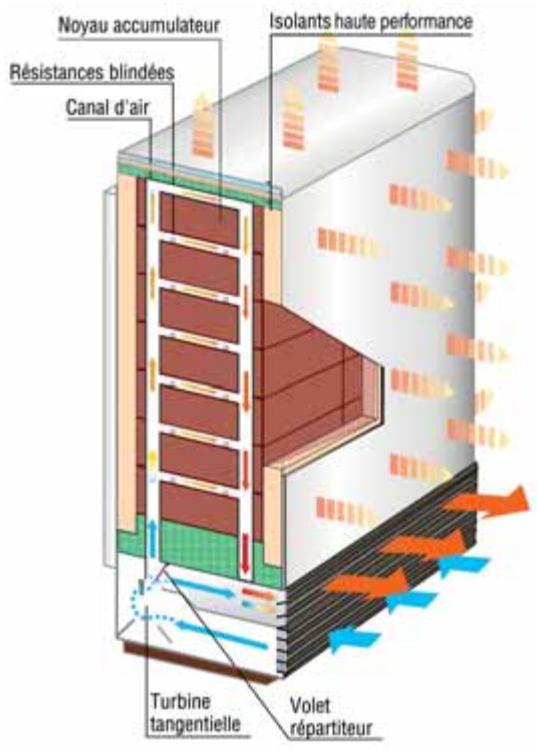

L'appareil emmagasine, dans un bloc accumulateur constitué de briques réfractaires à haute densité, la chaleur produite par le courant électrique à prix réduit (heures de nuit ou creuses d'EDF). Dimensionné pour charger 8 heures, sa constitution et la qualité exceptionnelle des isolants permettent d'obtenir le meilleur coefficient de chaleur accumulée.
Restituer la chaleur quand il faut
Elle se fait par une circulation d'air à l'intérieur du bloc accumulateur. Une ou plusieurs turbines tangentielles, commandées par le thermostat d'ambiance, y puisent la chaleur nécessaire au maintien du comport.
Un vrai comportement
Sa conception réunit en un seul appareil trois principales fonctions - rayonnement, accumulation et ventilation chaude - qui procurent une chaleur homogène du sol au plafond, équilibrée et régulière dans le temps ainsi qu'un point chaud permanent.
La qualité au quotidien
Une nouvelle conception d'accumulateur qui allie la fiabilité, la durabilité et la simplicité d'utilisation pour un usage au quotidien sans souci.

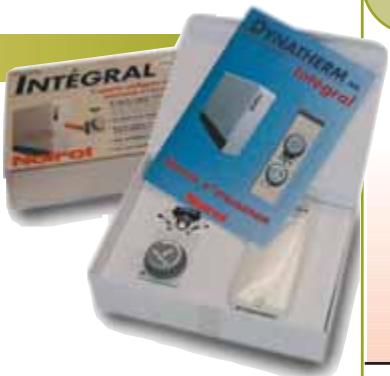

Des modules prêts à l'emploi
Les modules Intégral, Satellite et Tronic sont livrés dans un emballage spécifique qui contient le module, le plastron du boîtier de commande, le portillon métallique et une notice d'utilisation simple et claire.
Et pour plus d'économies…
Intégrer simplement la cassette Mémoprog dans son réceptacle
Il est possible de programmer la restitution en comportement, Éco ou Hors-gel par cassette Mémoprog individuelle ou par fil pilote ou par courant porteur.
Réf : 7392-1AAES (fil pilote) • 7392-2AAES (courant porteur)
Bénéficiez pleinement des 40 % d'économies du tarif réduit “heures creuses” par rapport au tarif “heures pleines”
LE SEUL ÀPOUVOIR INTEGRER UNE CASSETTE DE PROGRAMMATION
4 Solutions au besoin pour répondre à toutes les attentes
Un besoin d'offres globales et complètes avec gestion d'énergie, élaborées pour répondre à tous les projets de l'individual au collectif.
Classe A
Intégré de série
Les fonctions de base sont intégrées dans l'accumulateur.
Module Tronic
Ref. 8292-2MA
Il permet d'obtenir un accumulateur autonome.
Module intégral
Ref. 8292-3MA
Le plus complet et le plus performant, il est tout automatique sans aucun accessoire.
Module satellite
Ref. 8292-6MA
Le complément de "l'Intégral" pour d'autres accumulateurs installés dans le même espace
Clic clac et c'est tout !
Et dès qu'il est en place, le module fait un autodiagnostic de l'ensemble du système de l'accumulateur.
- Calcul automatique de la charge par analyse des paramètres ambiants. Délestage intelligent sur trois niveaux (option). Maîtrise de la reliance par l'utilisateur. Veille temporisée pour plus d'économies lors de courtes absences. ■ Fonctionnement économique et harmonieux de plusieurs accumulateurs dans une même pièce.

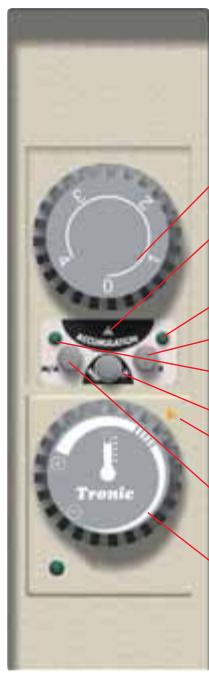

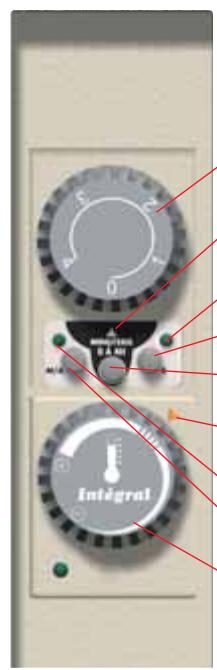

Tableau de commandes avec un portillon
Molette de réglage de la minuterie - Index de réglage de la minuterie Voyant de suppression de liaison automatique Bouton de suppression de liaison automatique Bouton de mise en veille minutée Voyant de restitution de chaleur servant d'index de réglage Voyant Marche/Arrêt Bouton Marche/Arrêt Molette de réglage de la température (de confort) dans la pièce
Accessoires d'automatisation
Aucun - En effet, le module intégral est parfaitement autonome dès son installation, sans l'ajout d'aucun accessoire d'automatisation
C'est le plus complet et le plus performant. Il est totalement automatique et parfaitement autonome sans accessoire.
Les plus
La charge est pilotée automatiquement par le cerveau électronique de l'appareil pour être à son maximum à la fin des heures creuses (tarifs de nuit et heures méridiennes).
Il optimise la charge en fonction des besoins thermiques réels (conditions climatiques, inertie du bâtiment, puissance installée, habitudes de l'utilisateur...).
Il évite les dérives de consommation liées aux surchauffes en demi-saison. La restitution est pilotée par le thermostat d'ambiance électronique intégré à l'appareil et peut être optimisée par un programmateur (horloge, gestionnaire...).
L'accumulateur, grâce à ses turbines tangentielles à vitesse variable, est remarquement silencieux.
Notre conseil
L'intelligence de son cerveau, qui se passe de tout accessoire, en fait la solution idéale pour tous types d'installation individuelle, collective ou tertiaires.
Options (selon type d'installation)
- Résistances additionnelles.
- Interface de délestage 3 voies à utiliser avec délesteur. Cassette de programmation Mémoprog.
- Fourreau pour programmation.
- Émetteur CPL heures creuses.
- Récepteur CPL heures creuses.

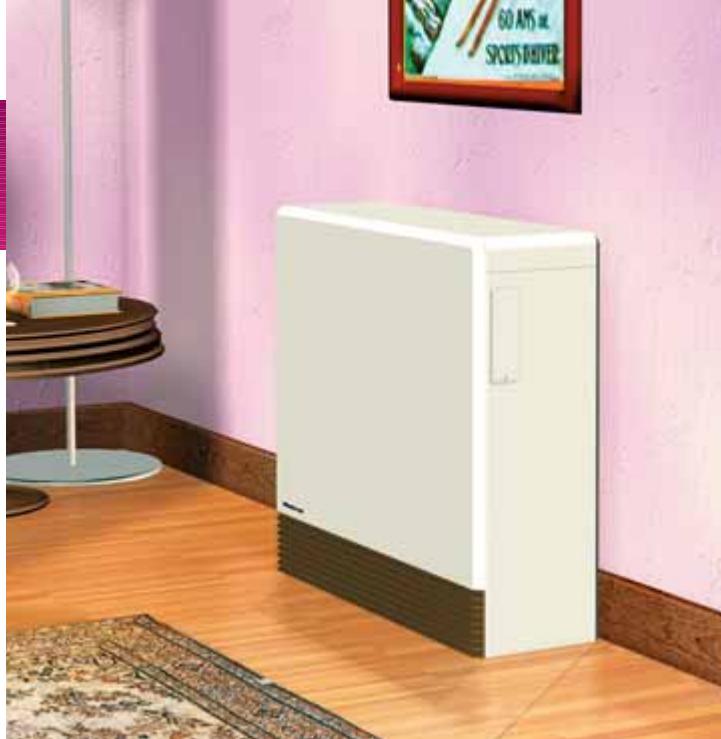

Le module intégral
C'est un véritable cerveau qui, intégré dans l'accumulateur, le rend intelligent.
Et pour profiter intelligemment des avantages de l'Integral en cas d'utilisation de plusieurs accumulateurs dans le même espace
Satellite

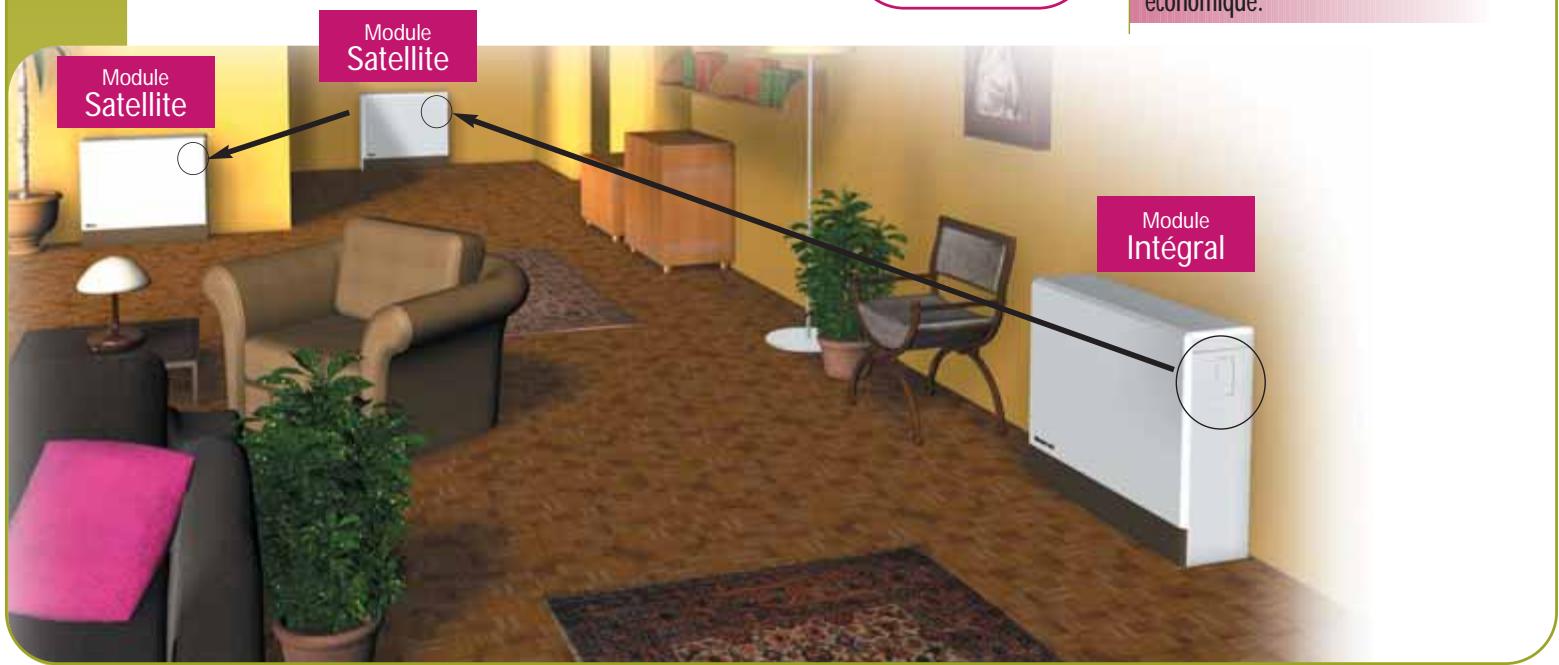

Il reçoit les consignes émises par l'Intégral, par l'intermédiaire d'un fil de communication (bus), pour un fonctionnement en parfaite harmonie.
Notre conseil
Dans le cas où plusieurs accumulateurs sont nécessaires dans un même volume, l'Intégral va piloter les autres Satellites. Il suffit seulement de régler l'Intégral et les satellites suivront les consignes, assurant ainsi un fonctionnement harmonieux et économique.
Gestion automatique de la relation de la charge en fonction de la sonde extérieure et de la sonde ambiant.e. Relance automatique ou manuelle de la charge par l'utilisateur.

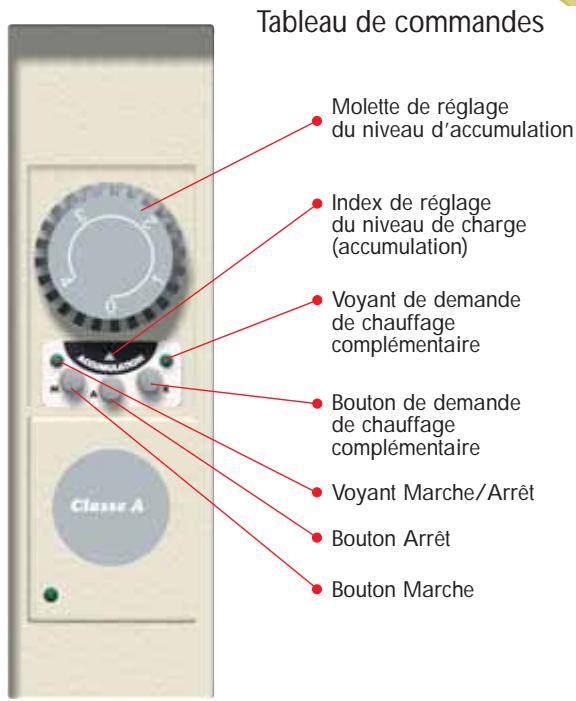

Tableau de commandes avec un portillon
Molette de réglage du niveau d'accumulation Index de réglage du niveau de charge (accumulation) Voyant de demande de chauffage complémentaire Bouton de demande de chauffage complémentaire Voyant Marche/Arrêt Bouton de stop 1H Voyant de restitution de chaleur servant d'index de réglage Bouton Marche/Arrêt Molette de réglage de la température (de confort) dans la pièce
Les plus
La charge est pilotée par le thermostat électronique de charge intégré à l'appareil avec une priorité aux heures creuses. Elle est optimisée grâce à un contrôle permanent de la charge résiduelle, de la température ambiante et de la température extérieure par une sonde. L'accumulateur équipé du module Tronic peut fonctionner aussi bien en mode 8 heures qu'en mode 24 heures.
La restitution est pilotée par le thermostat d'ambiance électronique intégré à l'accumulateur.
Complet, il est parfaitement autonome. Il est cependant possible d'optimiser ses performances en automatisant la charge ou en programmant la restitution avec des accessoires en option. Cette charge sera calculée automatiquement en tenant compte de l'histoire des températures extérieures des dernières 24 heures.
Notre conseil
Adapte pour l'habitat individuel en remplacement d'un système ancien. La gestion de sa charge peut être optimisée en fonction de la température extérieure et de la température ambience.
Accessoires d'automatisation
- Sonde extérieure individuelle de charge 8 heures.
- Sonde extérieure individuelle de charge 24 heures.
- Réguléco avec sa sonde extérieure de charge.
Options (selon type d'installation)
Cassette de programmation Mémoprog. - Fourreau pour programmation. - Émetteur CPL heures creuses. - Récepteur CPL heures creuses. - Interface de délestage 3 voies à utiliser avec délesteur. - Résistances additionnelles.
Classe A
Gestion automatique de la charge en fonction de la température extérieure (option). - Relance manuelle de la charge par l'utilisateur.
Intègre de série, il doit être raccordé à un thermostat d'ambiance.
Les plus
La charge, en heures creuses, est pilotée par le thermostat électronique intégré à l'accumulateur.
La restitution est obligatoirement pilotée par un thermostat d'ambiance mural ou par l'intermédiaire d'une centrale de gestion (GTB).
Pour faire fonctionner l'accumulateur, il est impératif de raccorder le module Classe A à un thermostat mural d'ambiance ou à une centrale de GTB.
Notre conseil
Particulièrement recommandé pour le tertiaire (bureau, commerces, écoles, usines, etc...), ou également dans l'habitat pour remplacer un accumulateur piloté par un thermostat d'ambiance mural.
Accessoires d'automatisation
- Sonde extérieure individuelle de charge 8 heures.
- Sonde extérieure individuelle de charge 24 heures.
- Réguléco avec sa sonde extérieure de charge.
Options (selon type d'installation)
- Émetteur CPL heures creuses.
- Récepteur CPL heures creuses.
- Interface de délestage 3 voies à utiliser avec délesteur. Cassette Memoprog possible.
Les accessoires et options
| ACCESSIONE | Réf. | CONSEIL D'UTILISATION | COMPATIBILITÉ |
| 1 | Sonde extérieure pour charge automatique 8 heures | 8299-9AA | Lorsque l'on peut évierer la manipulation du bouton "Accumulation" monté sur l'appareil pour ajuster la charge en rendant cet ajustement automatique en fonction de la tempête extérieure. | Classe A et Tronic |
| 2 | Sonde extérieure pour charge automatique 24 heures | 8299-6AA | Lorsque l'on peut évierer la manipulation du bouton "Accumulation" monté sur l'appareil pour ajuster la charge en rendant cet ajustement automatique en fonction de la tempête extérieure nuit et jour. | Classe A et Tronic |
| 3 | Centrale de régulation de charge avec sonde de tempête extérieure | 8299-7AA REGULECO | Pour automatiser et uniformiser la charge de plusieurs accumulateurs d'une même installation. | Classe A et Tronic |
| 4 | Sonde d'ambiance murale | 8298-7AA | Pour certaines situations (ex.: accumulateur encastré). Elle remplace la sonde d'ambiance montée d'origine dans l'accumulator. | Tronic et Intégral |
| 5 | Thermostat d'ambiance mural électronique 6 ordres | 49009AA | Uniquement pour accumulator équipé du module Classe A. | Classe A |
| 6 | Cassette de programmation Memoprog | 7392-1AAES (FP) 7392-2AAES (CPL) | Cassette de programmation hebdomadaire/journalière qui existe en version individuelle/fil pilote (FP) ou courant porteur (CPL) | Tous |
| 6a | Fourreau pour adaptation cassette de programmation Mémoprog | 8290-5AA | Pour logger une cassette Mémoprog afin de programmer les heures de présence ou d'absence en "confort", "économique" ou "hors-gel". | Tous |
| 7 | Emmetteur CP modulaire pour Heures Creuses EDF | 7392-4AA | En cas d'impossibilité d'installer le fil pilote Heures Creuses EDF du tableau électrique à l'accumulator. | Tous |
| 8 | Récepteur CP et son support pour Heures Creuses EDF | 7392-5AA | Pour receivevoir le signal Heures Creuses EDF émis par l'émetteur Heures Creuses. Il s'installé à l'intérieur de l'accumulator. | Tous |
| 9 | Interface modulaire de délestage 3 voies | 8297-6MA | À utiliser avec les délesteurs du marché. Elle assure un délestage par tiers de la puissance par un bus de liaison avec l'accumulateur. Elle permet ainsi de laisser 1/3, 2/3 ou la totalité de la puissance de l'accumulateur, disponible pour d'autres usages afin d'éviter le dépassement de la puissance souscrite. | Tous |
| 10 | Obturator de commande | 8298-9AA | Pour condamner l'accès au boîter de commande de l'accumulator. Pour déplacer l'accumulator. | Classe A |
| 11 | Pied à roulettes | 8298-5AA (série basse) 8298-8AA (série haute) 8299-5AA (série extra-plate) 8299-8AA (série plate) | Toutes les séries nécessitant 2 pieds sauf pour les 6 et 7,5 Kw de la série basse qui en nécessitant 3. | Tous |
| 12 | Résistances 1 x 500 w additionnelles 2 x 500 w 3 x 500 w | 8293-1AA (2 et 3 Kw -20/25 cm) 8293-2AA (4 - 5 et 6 Kw -20/25 mm) 8293-3AA (7,5 Kw -25 cm) 8291-6AA (4,5 Kw -45 cm) 8291-7AA (6 et 7,5 kw -45 cm) | Pour puissance de complément en relance de jour si la charge de l'accumulator n'est plus suffisante pour assurer le maintainen de la tempête par grands froids. Elle évite la reliance des résistances du noyau accumulateur. Elle peut aussi compléter la puissance de relance des résistances du noyau accumulateur par très grand froid. | Tronic, Intégral et Satellite |
107, boulevard Ney
75883 Paris cedex 18
Tél. : 01 53 06 27 00 Fax : 01 42 29 66 05
www.noiro.fr
La plus complète du marché
Epaisseur 170 mm Hauteur 690 mm
Série extra-plate
| Référence | Puisance
(kW) | Poids
(kg) | Longueur
(mm) |
| 8227-15MAER | 1,5 | 113 | 636 |
| 8227-20MAER | 2 | 144 | 781 |
| 8227-25MAER | 2,5 | 175 | 925 |
| 8227-30MAER | 3 | 206 | 1070 |
Épaisseur 200 mm Hauteur 690 mm
Série plate
| Référence | Puisance (kW) | Poids (kg) | Longueur (mm) |
| 8226-2MAER | 2 | 122 | 700 |
| 8226-3MAER | 3 | 178 | 910 |
| 8226-4MAER | 4 | 239 | 1120 |
Epaisseur 250 mm Hauteur 690 mm
Serie BASSE
| Référence | Puisance (kW) | Poids (kg) | Longueur (mm) |
| 8225-2MAER | 2 | 120 | 608 |
| 8225-3MAER | 3 | 170 | 773 |
| 8225-4MAER | 4 | 220 | 938 |
| 8225-5MAER | 5 | 271 | 1103 |
| 8225-6MAER | 6 | 321 | 1268 |
| 8225-7MAER | 7,5 | 371 | 1433 |
Épaisseur 445 mm Hauteur 830 mm
Serie haute
| Référence | Puisance (kW) | Poids (kg) | Longueur (mm) |
| 8255-5MAER | 4,5 | 235 | 608 |
| 8255-6MAER | 6 | 330 | 773 |
| 8255-7MAER | 7,5 | 365 | 773 |
Présentation
- Carrosserie en acier électrozingué revêtue d'époxy polyester polymérisé.
- Entrée d'air et sortie d'air, par grille en profilé aluminium en partie basse de la façade.
- Coins arrondis pour une meilleure sécurité.
- Colors : - carrosserie gris nacre;
- grille brune.
Accumulation
- Résistances blindées Incoloy.
- Noyau de briques réfractaires à haut pouvoir d'accumulation.
- Isolation thermique haute performance.
- Sécurités thermiques à réenclenchement automatique et manuel.
Restitution
- Par turbines tangentielles silencieuses.
- Chauffage de l'air par canaux de circulation dans le bloc accumulateur
- Optimisation de la température d'air par volet mélangeur
Installation
- Pose au sol.
- Les résistances de l'appareil sont livrées montées (elles peuvent être retirées sans ôter les briques).
- L'assemblage du noyau de briques se fait par l'avant de l'appareil sans avoir à démonter les résistances.
Classification
- Classe I.
- Protégé des chutes d'eau verticales
- IP 21 - IK 08. Appareils conformes aux normes françaises NF ainsi qu'aux normes européennes EN.
Normalisation
ELECTRICITE
Série basse :
ELECTRICITE performance Cat. 3
Conforme aux solutions
PROMOTELEC
| Spécifications techniques | Classe A | Tronic | Intégral | Satellite |
| Thermostat d'ambiance électronique programmable par fil pilote 6 ordres intégré à l'accumulateur | | • | • | • |
| Thermostat de charge électronique | • | • | • | • |
| Calculateur automatique pour optimisation du niveau de charge | | | • | • |
| Bus de communication pour un fonctionnement harmonieux de plusieurs accumulateurs | | | • | • |
| Bouton de réglage manuel du thermostat de charge | • | • | | |
| Bouton de suppression de la reliance automatique de charge可以选择 (1/3, 2/3 ou 3/3 de la puissance) avec voyant lumineux | | | • | |
| Bouton de veille temporisée (anti-gaspi) régiable 0 à 4 heures | | | • | |
| Bouton de mise en veille 1houre (anti-gaspi) | | • | | |
| Bouton de demande de chauffage complémentaire sur la totalité de la puissance | • | • | | |
| Jusqu'à 7 niveaux de reliance de charge possibles sur résistance du noyau accumulator ou résistances additionnelles (option) | | • | • | • |
| Entrée contact heures creuses (phase horloge) qui peut être relayé en option par courant porteur (emetteur-)récepteur en option) | • | • | • | • |
| Entrée délestage par 1/3, 2/3 ou total de la puissance (commande par interface optionnelle modulaire en tableau) | • | • | • | • |
| Boutons Marche et Arrêt avecvoyant lumineux | • | • | • | |
| Paramétrage de la reliance de jour par 1/3 de la puissance | | • | • | • |
| Choix d'abaisissement automatique de la température (Eco) de 2,5°C pendant les heures creuses | | • | • | • |
| Auto-test garantissant le bon fonctionnement | • | • | • | • |
| Portillon métallique de protection et de verrouillage du boitier de commandes | | • | • | • |
- Le module Satellite reçoit les consignes des commandes qui sont intégrées dans le module Intégral qui le pilote.
