ATHENEA MILLENIUM TRIPHASE - Chauffage électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI ATHENEA MILLENIUM TRIPHASE NOIROT

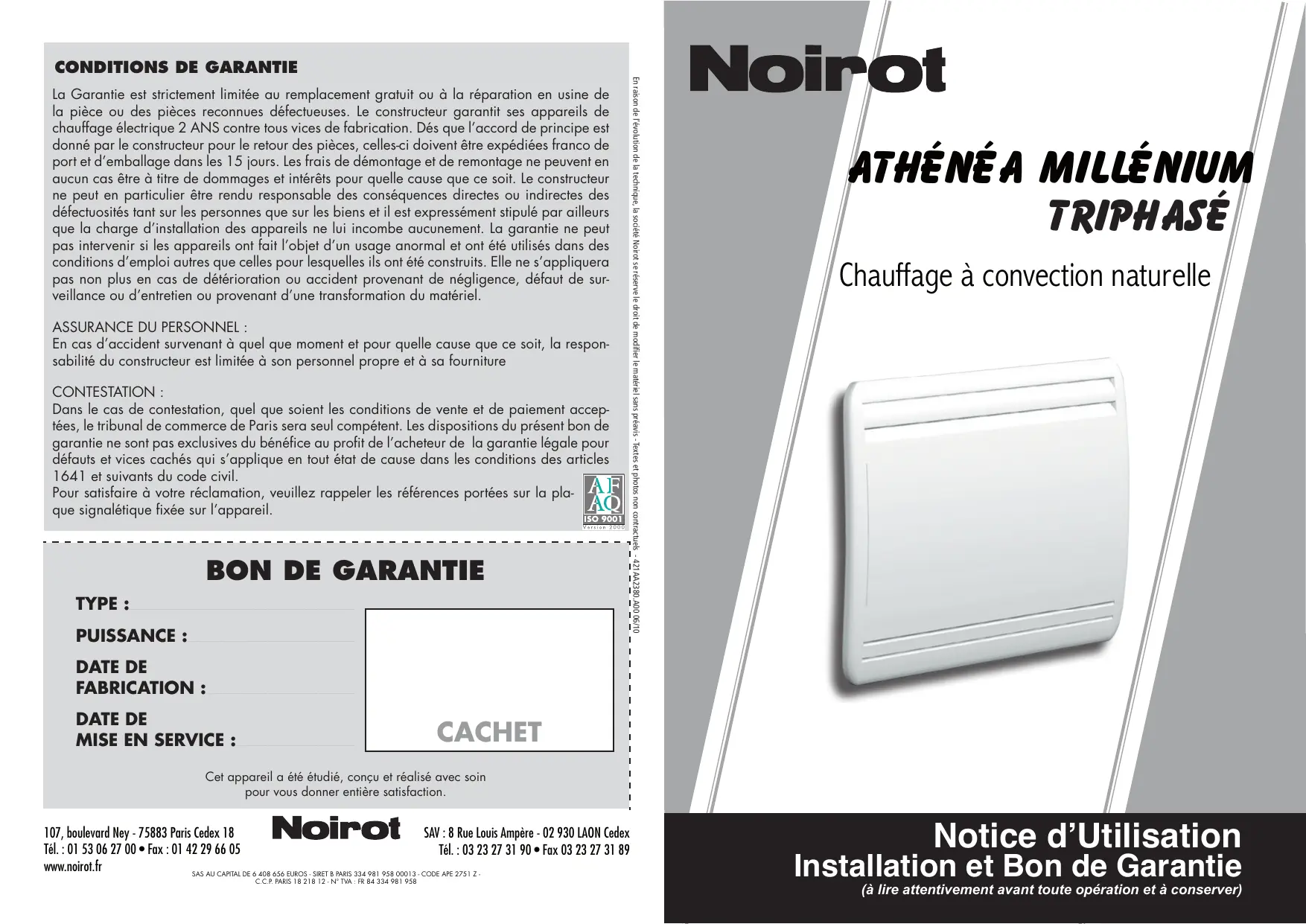

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil. Bon de Garantie TYPE :

PUISSANCE : En raison de l’évolution de la technique, la société Noirot se réserve le droit de modifier le matériel sans préavis - Textes et photos non contractuels - 421AA2380.A00 06/10

CONDITIONS DE GARANTIE

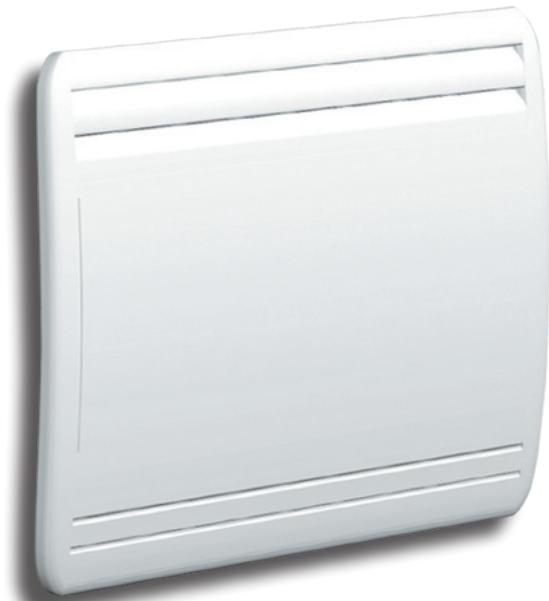

Athénéa Millénium Triphasé Chauffage à convection naturelle

CACHET Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. 107, boulevard Ney - 75883 Paris Cedex 18 SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05 Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89 www.noirot.fr SAS au Capital de 6 408 656 Euros - SIRET B PARIS 334 981 958 00013 - Code APE 2751 z C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958 Notice d’Utilisation Installation et Bon de Garantie (à lire attentivement avant toute opération et à conserver)

7 - IDENTIFICATION DE VOTRE APPAREIL

AVANT PROPOS : - Vous venez d’acquérir cet appareil de Chauffage par convection naturelle Athénéa Millénium Triphasé de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. IMPORTANT : Les caractéristiques de l’appareil sont indiquées sur l’étiquette signalétique. Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur. Cat. C - Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil. Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance. Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur. - Il est recommandé de conserver cette notice, même après installation de votre appareil. L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM). classe II Appareil de classe 2 : signifie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).

1 - CARACTERISTIQUES

Références Puissance (W) Intensité (A) Largeur (mm) Hauteur (mm) Epaisseur (mm) Poids Appareils seul (kg) 00730D.5.TP

87+32 8,60 IP.... Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides IK.... Indice de résistance aux chocs de l’enveloppe de l’appareil. Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez recycler dans les centres appropriés. Appareil + dosseret L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifier. L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence. - Contacter votre revendeur. Elle est composée de : L a référence complète de l’appareil et son indice de fabrication (rep.A) à préciser pour le SAV. Sa puissance en Watt (rep. B). Programmateur Radio Fréquence Programmateur Fil Pilote Programmateur Courant Porteur NOTA : Il faut raccorder le neutre à l’appareil pour garantir le fonctionnement des cassettes de programmation.

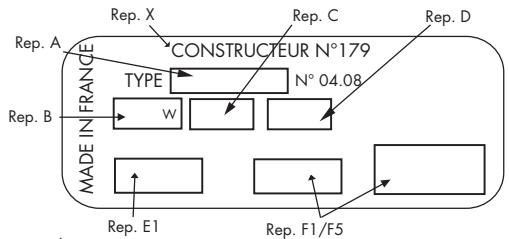

Rep. E1 Rep. F1/F5 N° du constructeur (rep X). 421AA2380.A00 06/10

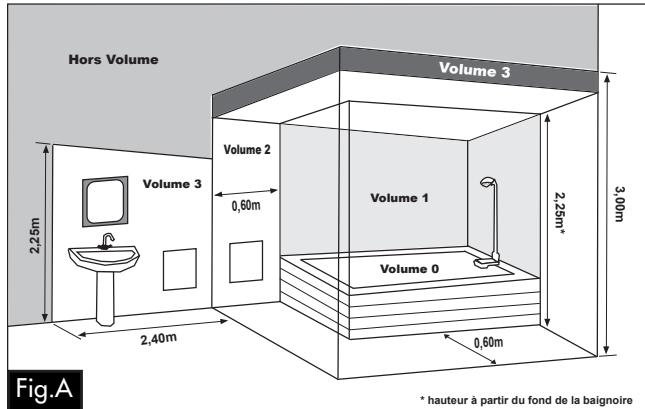

Recommandations et conseils Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Volume 3 Volume 2 Volume 3 0,60m Volume 1 3,00m Ne jamais utiliser de produits abrasifs ou à base d’acétone qui risqueraient de détériorer le revêtement Epoxy. Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche. Hors Volume 2,25m* Utilisez de préférence des produits nettoyants universels à base d’agents tensioactifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. Cet appareil de chauffage électrique est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. 2,25m Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air. Volume 0 2,40m 0,60m Fig.A

• hauteur à partir du fond de la baignoire Installation des appareils L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). Veillez à ne rien introduire dans l’appareil. Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 400V 3~ 50Hz. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Toutes les interventions sur nos appareils doivent être effectuées hors tension et par un personnel qualifié et Agréé. NE PAS OUBLIER DE DECONNECTER L’ALIMentation du fil pilote. IMPORTANT :

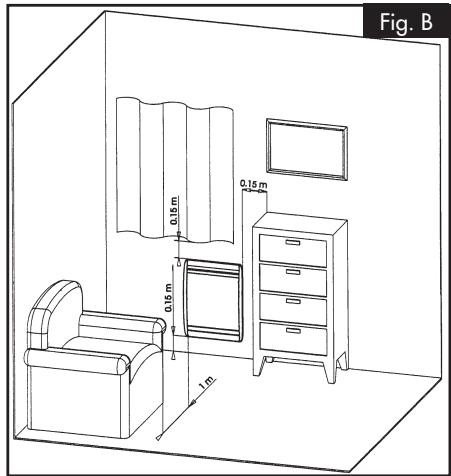

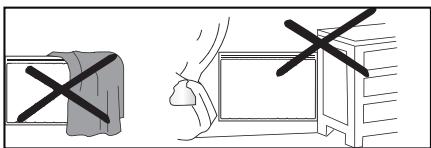

NE PAS COUVRIR L’APPAREIL

L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau. L’appareil ne doit pas être installé sous une prise de courant. Si l’appareil est recouvert, il y a risque de surchauffe. Fig. B Le logo ci-dessus rappelle ce risque. Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation. Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

Usage exceptionnel : Dérogation d’un appareil de sa programmation

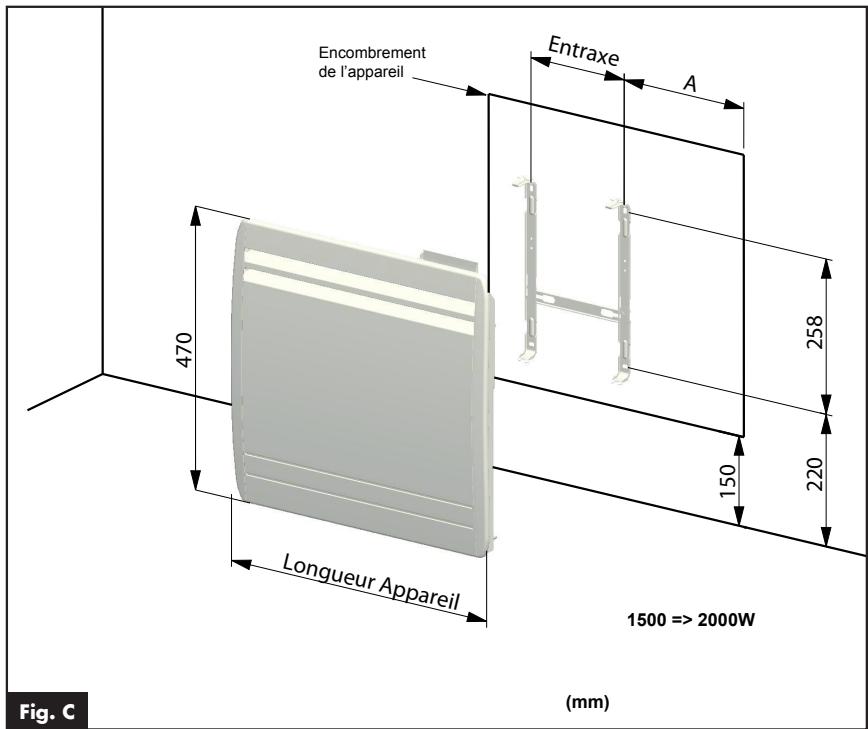

3 - INSTALLATION ET FIXATION

Quelque soit l’ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez : Entra

Encombrement de l’appareil

- Si l’appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température CONFORT en permanence (positionner le commutateur sur CONF.) sauf si l’ordre transmis est Hors-Gel ou Arrêt chauffage. - Si la pièce est inoccupée (chambre d’amis par exemple), maintenir la température à une valeur très basse en permanence (positionner le commutateur sur HGEL) sauf si l’ordre transmis est Arrêt chauffage. Longu

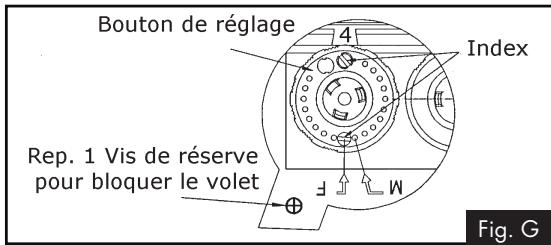

Dans les 2 cas ci - dessus, dès suppression de l’usage exceptionnel, replacer le commutateur de fonctions sur PROG. CONDAMNATION DU VOLET : eur A ppare

1 - Libérer le dosseret en pinçant et en tirant les deux languettes insérables au

dos de l’appareil (Fig.C). Une vis (Fig. G Rep.1) est disponible à l’arrière du boîtier pour bloquer le volet afin de condamner les réglages. Une encoche sous la poignée du volée est prévue à cet effet. Fig. G CHOIX D’UNE PLAGE DE TEMPERATURE :

2 - Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 5,5 mm max.) en

s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C). Les 2 index (Fig. G) situés sur la manette du thermostat sont des butées que l’on peut déplacer (après les avoir extraits de leur emplacement d’origine).

3 - Positionner l’appareil sur les pattes inférieures du dosseret et le redresser

jusqu’à son emboîtement dans le dosseret (Fig. C). Pour obtenir le point Maxi. d’une plage de température par limitation de la rotation (exemple : de la position 8 à 26 du bouton de réglage du thermostat), placer l’index dans le trou face au repère M Fig.G. Pour obtenir une température fixe préalablement réglée (exemple : la position 18 du bouton de réglage du thermostat), placer l’index dans le trou face au F Fig.G.

REGLAGE AVEC PROGRAMMATEUR OU CENTRALE DE PROGRAMMATION : Ils programment automatiquement votre appareil par l’intermédiaire d’un fil pilote, une fois la programmation réalisée. Faire le réglage de la température CONFORT comme indiqué précédemment ( commutateur de fonctions sur CONF. et action sur le bouton de réglage). Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie. L’appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n’est allumé.

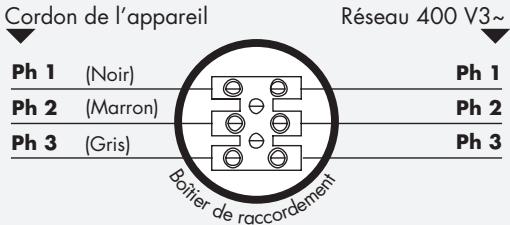

4 - RACCORDEMENT ELECTRIQUE

L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France) L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural. Schéma de raccordement

REMARQUES : Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte. Usage exceptionnel : Dérogation d’un appareil de sa programmation NOTA : Si votre installation est équipée d’un délesteur de puissance, le délestage est prioritaire; il est possible que l’appareil ne chauffe pas, le commutateur étant sur PROG. Dès disparition du signal de délestage, l’appareil se remettra en chauffe.

Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - 3).

• Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort.
• Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort. Cordon de l’appareil tie

NOTA : Il n’est pas nécessaire de respecter l’ordre des phases.

Utilisation du mode 6 ordres par fil pilote.

(Neutre) Rep. 1 Fig. D Rep. 3 Rep. 2 - Dévisser la vis de la boîte de raccordement (Rep.1 Fig. D) situé à l’arrière de l’appareil. - A l’aide d’une pointe, pousser sur les ergots (Rep. 2 & 3 Fig D), tout en soulevant le couvercle. Fig. E Rep. 1

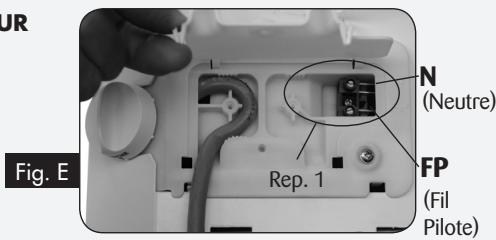

(Fil Pilote) - Raccorder au connecteur (Rep1. Fig. E) de la boîte de raccordement un câble 2 fils de 2x12 de type H05 VV-F (non fourni) de couleur différente, en respectant le sens de branchement. - Refermer le couvercle de la boîte de raccordement et remettre la vis de fixation. NOTA : Le raccordement du neutre à l’appareil est indispensable pour le bon fonctionnement du fil pilote (FP)

293s L’INTERRUPTEUR MARCHE / ARRET (Figure ci-contre) : Mesure par rapport au neutre 0 Volt 230 Volts 115 Volts négatif 115 Volts positif Volts/3s Volts/7s Pour la mise en route de l’appareil, mettre l’interrupteur rotatif Marche/Arrêt situé sur le côté de l’appareil sur la position Marche. Pour l’arrêt complet de l’appareil, mettre l’interrupteur sur la position Arrêt. NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre. REGLAGE DE LA TEMPERATURE CONFORT :

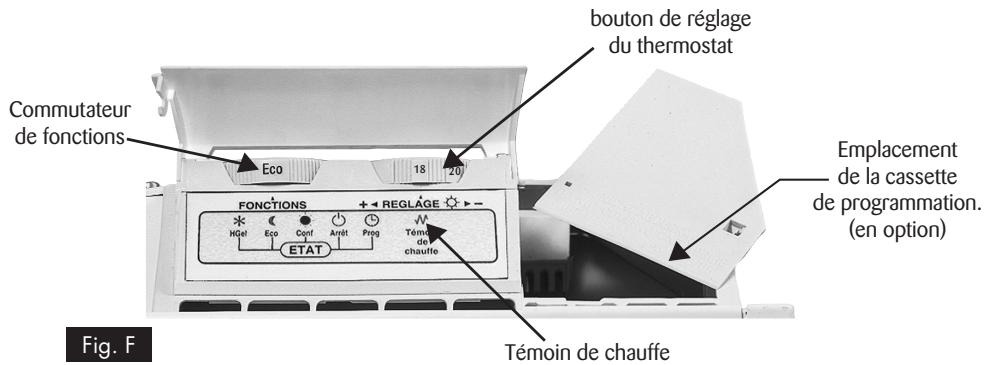

5 - COMMENT UTILISER VOTRE APPAREIL

∙Mettre le commutateur de fonctions sur Conf. et le bouton de réglage jusqu’au niveau souhaité (zone confort entre 18 et 20) : le voyant (Confort) s’allume. La régulation électronique de cet appareil a été conçue pour vous donner le maximum d’économie. bouton de réglage du thermostat ∙Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne avec le bouton de réglage. ∙Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort. Commutateur de fonctions

REGLAGE DES FONCTIONS POUR UN MAXIMUM D’ECONOMIE : ∙ 1er Cas : VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf. La température obtenue est celle réglée initialement. Au besoin, affinez cette température à l’aide d’un thermomètre. ∙ 2ème Cas : VOUS N’ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de fonctions sur Eco. Cette position économique provoque un abaissement de la température de la pièce de -3,5°C environ. ∙ 3ème Cas : HORS-GEL POUR UNE ABSENCE DE LONGUE DUREE. La pièce n’est pas utilisée (chambre d’amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions sur HGEL : NE PAS TOUCHER AU BOUTON DE REGLAGE. Témoin de chauffe LE COMMUTATEUR DE FONCTIONS VOUS PERMET DE

SELECTIONNER 5 FONCTIONS : - CONF. : Maintient la température Confort réglée par le bouton de réglage du thermostat - ECO. : Maintient la pièce à la température Economique. - HGEL. : Maintient la pièce à une température Hors Gel. - PROG. :

Permet de recevoir des ordres de fonctionnement programmés. - ARRET : CHAUFFAGE Arrête la fonction chauffage de l’appareil.

∙Fermer les portes de communication de la pièce et attendre quelques heures pour que la température se soit stabilisée. La température de la pièce est maintenue à environ 7°C pour obtenir un maximum d’économie sans risque de gel. 421AA2380.A00 06/10

293s L’INTERRUPTEUR MARCHE / ARRET (Figure ci-contre) : Mesure par rapport au neutre 0 Volt 230 Volts 115 Volts négatif 115 Volts positif Volts/3s Volts/7s Pour la mise en route de l’appareil, mettre l’interrupteur rotatif Marche/Arrêt situé sur le côté de l’appareil sur la position Marche. Pour l’arrêt complet de l’appareil, mettre l’interrupteur sur la position Arrêt. NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre. REGLAGE DE LA TEMPERATURE CONFORT :

5 - COMMENT UTILISER VOTRE APPAREIL

∙Mettre le commutateur de fonctions sur Conf. et le bouton de réglage jusqu’au niveau souhaité (zone confort entre 18 et 20) : le voyant (Confort) s’allume. La régulation électronique de cet appareil a été conçue pour vous donner le maximum d’économie. bouton de réglage du thermostat ∙Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne avec le bouton de réglage. ∙Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort. Commutateur de fonctions

REGLAGE DES FONCTIONS POUR UN MAXIMUM D’ECONOMIE : ∙ 1er Cas : VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf. La température obtenue est celle réglée initialement. Au besoin, affinez cette température à l’aide d’un thermomètre. ∙ 2ème Cas : VOUS N’ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de fonctions sur Eco. Cette position économique provoque un abaissement de la température de la pièce de -3,5°C environ. ∙ 3ème Cas : HORS-GEL POUR UNE ABSENCE DE LONGUE DUREE. La pièce n’est pas utilisée (chambre d’amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions sur HGEL : NE PAS TOUCHER AU BOUTON DE REGLAGE. Témoin de chauffe LE COMMUTATEUR DE FONCTIONS VOUS PERMET DE

SELECTIONNER 5 FONCTIONS : - CONF. : Maintient la température Confort réglée par le bouton de réglage du thermostat - ECO. : Maintient la pièce à la température Economique. - HGEL. : Maintient la pièce à une température Hors Gel. - PROG. :

Permet de recevoir des ordres de fonctionnement programmés. - ARRET : CHAUFFAGE Arrête la fonction chauffage de l’appareil.

∙Fermer les portes de communication de la pièce et attendre quelques heures pour que la température se soit stabilisée. La température de la pièce est maintenue à environ 7°C pour obtenir un maximum d’économie sans risque de gel. 421AA2380.A00 06/10

REGLAGE AVEC PROGRAMMATEUR OU CENTRALE DE PROGRAMMATION : Ils programment automatiquement votre appareil par l’intermédiaire d’un fil pilote, une fois la programmation réalisée. Faire le réglage de la température CONFORT comme indiqué précédemment ( commutateur de fonctions sur CONF. et action sur le bouton de réglage). Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie. L’appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n’est allumé.

4 - RACCORDEMENT ELECTRIQUE

L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France) L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural. Schéma de raccordement

REMARQUES : Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte. Usage exceptionnel : Dérogation d’un appareil de sa programmation NOTA : Si votre installation est équipée d’un délesteur de puissance, le délestage est prioritaire; il est possible que l’appareil ne chauffe pas, le commutateur étant sur PROG. Dès disparition du signal de délestage, l’appareil se remettra en chauffe.

Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - 3).

• Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort.
• Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort. Cordon de l’appareil tie

NOTA : Il n’est pas nécessaire de respecter l’ordre des phases.

Utilisation du mode 6 ordres par fil pilote.

(Neutre) Rep. 1 Fig. D Rep. 3 Rep. 2 - Dévisser la vis de la boîte de raccordement (Rep.1 Fig. D) situé à l’arrière de l’appareil. - A l’aide d’une pointe, pousser sur les ergots (Rep. 2 & 3 Fig D), tout en soulevant le couvercle. Fig. E Rep. 1

(Fil Pilote) - Raccorder au connecteur (Rep1. Fig. E) de la boîte de raccordement un câble 2 fils de 2x12 de type H05 VV-F (non fourni) de couleur différente, en respectant le sens de branchement. - Refermer le couvercle de la boîte de raccordement et remettre la vis de fixation. NOTA : Le raccordement du neutre à l’appareil est indispensable pour le bon fonctionnement du fil pilote (FP)

Usage exceptionnel : Dérogation d’un appareil de sa programmation

3 - INSTALLATION ET FIXATION

Quelque soit l’ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez : Entra

Encombrement de l’appareil

- Si l’appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température CONFORT en permanence (positionner le commutateur sur CONF.) sauf si l’ordre transmis est Hors-Gel ou Arrêt chauffage. - Si la pièce est inoccupée (chambre d’amis par exemple), maintenir la température à une valeur très basse en permanence (positionner le commutateur sur HGEL) sauf si l’ordre transmis est Arrêt chauffage. Longu

Dans les 2 cas ci - dessus, dès suppression de l’usage exceptionnel, replacer le commutateur de fonctions sur PROG. CONDAMNATION DU VOLET : eur A ppare

1 - Libérer le dosseret en pinçant et en tirant les deux languettes insérables au

dos de l’appareil (Fig.C). Une vis (Fig. G Rep.1) est disponible à l’arrière du boîtier pour bloquer le volet afin de condamner les réglages. Une encoche sous la poignée du volée est prévue à cet effet. Fig. G CHOIX D’UNE PLAGE DE TEMPERATURE :

2 - Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 5,5 mm max.) en

s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C). Les 2 index (Fig. G) situés sur la manette du thermostat sont des butées que l’on peut déplacer (après les avoir extraits de leur emplacement d’origine).

3 - Positionner l’appareil sur les pattes inférieures du dosseret et le redresser

jusqu’à son emboîtement dans le dosseret (Fig. C). Pour obtenir le point Maxi. d’une plage de température par limitation de la rotation (exemple : de la position 8 à 26 du bouton de réglage du thermostat), placer l’index dans le trou face au repère M Fig.G. Pour obtenir une température fixe préalablement réglée (exemple : la position 18 du bouton de réglage du thermostat), placer l’index dans le trou face au F Fig.G.

Recommandations et conseils Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Volume 3 Volume 2 Volume 3 0,60m Volume 1 3,00m Ne jamais utiliser de produits abrasifs ou à base d’acétone qui risqueraient de détériorer le revêtement Epoxy. Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche. Hors Volume 2,25m* Utilisez de préférence des produits nettoyants universels à base d’agents tensioactifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. Cet appareil de chauffage électrique est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. 2,25m Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air. Volume 0 2,40m 0,60m Fig.A

• hauteur à partir du fond de la baignoire Installation des appareils L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). Veillez à ne rien introduire dans l’appareil. Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 400V 3~ 50Hz. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Toutes les interventions sur nos appareils doivent être effectuées hors tension et par un personnel qualifié et Agréé. NE PAS OUBLIER DE DECONNECTER L’ALIMentation du fil pilote. IMPORTANT :

NE PAS COUVRIR L’APPAREIL

L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau. L’appareil ne doit pas être installé sous une prise de courant. Si l’appareil est recouvert, il y a risque de surchauffe. Fig. B Le logo ci-dessus rappelle ce risque. Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation. Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

AVANT PROPOS : - Vous venez d’acquérir cet appareil de Chauffage par convection naturelle Athénéa Millénium Triphasé de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. IMPORTANT : Les caractéristiques de l’appareil sont indiquées sur l’étiquette signalétique. Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur. Cat. C - Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil. Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance. Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur. - Il est recommandé de conserver cette notice, même après installation de votre appareil. L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM). classe II Appareil de classe 2 : signifie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).

1 - CARACTERISTIQUES

Références Puissance (W) Intensité (A) Largeur (mm) Hauteur (mm) Epaisseur (mm) Poids Appareils seul (kg) 00730D.5.TP

87+32 8,60 IP.... Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides IK.... Indice de résistance aux chocs de l’enveloppe de l’appareil. Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez recycler dans les centres appropriés. Appareil + dosseret L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifier. L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence. - Contacter votre revendeur. Elle est composée de : L a référence complète de l’appareil et son indice de fabrication (rep.A) à préciser pour le SAV. Sa puissance en Watt (rep. B). Programmateur Radio Fréquence Programmateur Fil Pilote Programmateur Courant Porteur NOTA : Il faut raccorder le neutre à l’appareil pour garantir le fonctionnement des cassettes de programmation.

Rep. E1 Rep. F1/F5 N° du constructeur (rep X). 421AA2380.A00 06/10

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil. Bon de Garantie TYPE :

PUISSANCE : En raison de l’évolution de la technique, la société Noirot se réserve le droit de modifier le matériel sans préavis - Textes et photos non contractuels - 421AA2380.A00 06/10

CONDITIONS DE GARANTIE

Athénéa Millénium Triphasé Chauffage à convection naturelle

CACHET Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. 107, boulevard Ney - 75883 Paris Cedex 18 SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05 Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89 www.noirot.fr SAS au Capital de 6 408 656 Euros - SIRET B PARIS 334 981 958 00013 - Code APE 2751 z C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958 Notice d’Utilisation Installation et Bon de Garantie (à lire attentivement avant toute opération et à conserver)
