AOYG 7 LUCA.UE UNITE EXTERIEURE MURALE INVERTER 2000 WATTS - Climatiseur ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité extérieure murale climatiseur inverter
Marque	Atlantic
Modèle	AOYG 7 LUCA.UE
Puissance frigorifique nominale	2000 W
Puissance calorifique nominale	~3000 W (estimation basée sur modèles similaires)
Réfrigérant	R410A
Alimentation électrique	230 V monophasé, 50 Hz
Intensité nominale	~4 A (estimation)
Dimensions (H x L x P)	540 x 790 x 290 mm (estimation)
Poids	~35 kg (estimation)
Type de compresseur	Inverter DC
Débit d'air maximal	~1850 m³/h (estimation)
Pression acoustique	~49 dB(A) (estimation)
Plage de fonctionnement froid	10 °C à 46 °C
Plage de fonctionnement chaud	-15 °C à 24 °C
Liaisons frigorifiques gaz	3/8" (estimation)
Liaisons frigorifiques liquide	1/4" (estimation)
Entretien	Nettoyer les grilles et vérifier les liaisons frigorifiques annuellement
Sécurité	Protection contre les surcharges, disjoncteur recommandé 16 A, câble 3G x 1,5 mm²
Pièces détachées	Disponibles auprès d'Atlantic
Informations générales	Unité extérieure pour système multi-split compatible avec unités intérieures Atlantic/Fujitsu

FOIRE AUX QUESTIONS - AOYG 7 LUCA.UE UNITE EXTERIEURE MURALE INVERTER 2000 WATTS ATLANTIC

Comment installer l'unité extérieure AOYG 7 LUCA.UE?

L'installation doit être réalisée par un professionnel. Choisissez un emplacement stable, à l'abri des intempéries, avec un dégagement suffisant pour la ventilation. Fixez l'unité au mur à l'aide des supports fournis. Raccordez les liaisons frigorifiques en respectant les longueurs maximales (30 m) et la différence de hauteur (15 m). Branchez l'alimentation électrique avec un câble 3G x 1,5 mm² sur un disjoncteur de 16 A.

Quel type de réfrigérant utilise cet appareil?

Le réfrigérant utilisé est le R410A, avec un potentiel de réchauffement global (PRG) de 2088. La charge nominale est d'environ 1,25 kg (estimation). Attention, toute intervention sur le circuit frigorifique doit être effectuée par un professionnel.

Quelles sont les dimensions et le poids de l'unité extérieure?

Les dimensions approximatives sont de 540 x 790 x 290 mm (HxLxP) et le poids est d'environ 35 kg. Ces valeurs peuvent varier légèrement selon le modèle exact.

Puis-je connecter plusieurs unités intérieures à cette unité extérieure?

Oui, l'AOYG 7 LUCA.UE est conçue pour les systèmes multi-splits. Elle peut alimenter de 2 à 4 unités intérieures (selon configuration). Consultez le tableau de compatibilité dans la notice pour les combinaisons autorisées.

Comment entretenir l'unité extérieure?

Nettoyez régulièrement les grilles et les ailettes du condenseur avec un aspirateur ou une brosse douce. Vérifiez l'état des liaisons frigorifiques et des connexions électriques. Faites réaliser un entretien professionnel annuel sous contrat.

Quels sont les niveaux sonores?

Le niveau de pression acoustique est d'environ 49 dB(A) et la puissance acoustique d'environ 61 dB(A) (valeurs estimées pour un fonctionnement normal).

Que faire si l'unité ne démarre pas?

Vérifiez l'alimentation électrique (disjoncteur, câble), la télécommande (piles) et les réglages. Si le problème persiste, consultez la notice ou contactez un professionnel. Les codes d'erreur sont affichés sur l'unité intérieure.

Quelle est la garantie de cet appareil?

La garantie standard est de 2 ans. Sous réserve d'un contrat d'entretien annuel dès la première année, une extension de garantie peut être possible. Consultez les conditions auprès de votre installateur ou d'Atlantic.

Puis-je utiliser l'unité en mode chauffage par temps très froid?

Oui, la plage de fonctionnement en chaud est de -15°C à 24°C. Les performances en chauffage diminuent avec la température extérieure. À -7°C, la puissance calorifique est encore significative (environ 3,6 kW selon les modèles).

Où trouver les pièces détachées?

Les pièces détachées sont disponibles auprès du service après-vente Atlantic ou des revendeurs agréés. Utilisez les références indiquées dans la notice (par exemple, télécommandes, platines interface).

MODE D'EMPLOI AOYG 7 LUCA.UE UNITE EXTERIEURE MURALE INVERTER 2000 WATTS ATLANTIC

Nos services en + qui vous font gagner du temps

GUIDE de choix

Multi-splits

P. 572

• Services associés (garantie express, accompagnement terrain, formations pratiques, services en ligne,...)

(1) Selon modèle. (2) De série ou en option, selon modèle. (3) Sous réserve d'un contrat d'entretien annuel souscrit dès la 1ère année, auprès de l'installateur, d'une entreprise spécialisée ou d'Atlantic.

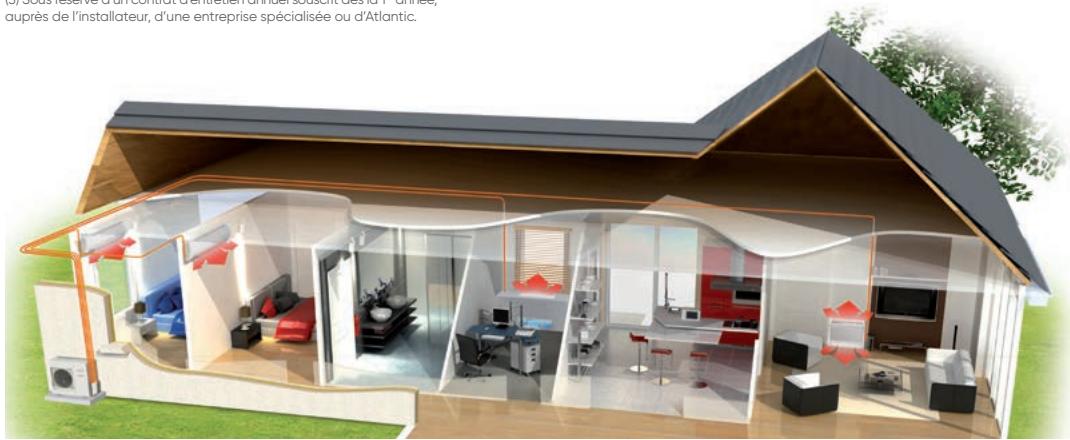

Multi-splits atlantic/fujitsu DC inverter

ASYG 7 à 14 LU

ASYG7à14LMCE

ASYG 18 LFC ASYG 24 LFCC

AUYG 7 et 9 LVL AUYG 12 à 18 LVLBB

AGYG 9 à 14 LVC

ABYG 14 LVT ABYG 18 LVTB

ARYG 7 à 18 LSL

ARYG 7 et 9 LLT ARYG 12 à 18 LLTB

AOYG 14-18 LAC2

AOYG 18-24 LAT3

AOYG 30 LAT4

AOYG 36 LBLA5

AOYG 45 LBLA6

AOYG 45 LBT8

8 unités extérieures - 8 types d'unités intérieures : 30 modèles

ASYG 7 à 14 LU et ASYG 7 à 14 LMCE

Tous modèles sauf ASYG 7 à 14 LU / ASYG 7 à 14 LMCE ARYG 7 et 9 LLT / ARYG 12 à 18 LLTB ARYG 7 à 18 LSL

ARYG 7 et 9 LLT ARYG 12 à 18 LLTB

ARYG 7 à 18 LSL Voir fonctions p. 542.

Pour l'utilisation de l'application FGLAIR. Voir compatibilités des interfaces p. 540

PUISSANCE NÉCESSAIRE POUR VÔTURE PROJET (W)

4 000	5 000	5 400	6 800	8 000	10 000	12 500	14 000
Bi-splits		Tri-splits		Quadri-splits	5 postes	6 postes	8 postes
AOYG 14 LAC2.UE	AOYG 18 LAC2.UE	AOYG 18 LAT3.UE	AOYG 24 LAT3.UE	AOYG 30 LAT4.UE	AOYG 36 LBLA5.UE	AOYG 45 LBLA6.UE	AOYG 45 LBT8.UE
866 214	866 218	868 118	868 124	868 130	872 066	872 067	872 020
8240	8240	8240	8240	8240	8240	8240	8240
1 598	1 976	2 312	2 895	3 913	4 305	5 920	6 625
6,67	6,67	6,67	6,67	6,67	6,67	6,67	6,67

DIMENSIONNEMENT

CHARACTERISTIQUES PRINCIPALES
P. frigo. nominale (min. / max.)	W	4000 (1 400 / 4 400)	5000 (1 700 / 5 600)	5400 (1 800 / 6 800)	6800 (1 800 / 7 800)	8000 (3 500 / 10 000)	10 000 (3 500 / 12 500)	12 500 (3 500 / 14 000)	14 000 (3 700 / 15 000)
P. calo. nominale (min. / max.)	W	4400 (1 100 / 5 400)	5600 (1 800 / 6 100)	6800 (2 000 / 7 700)	8000 (2 000 / 8 800)	9600 (3 700 / 11 300)	12 000 (3 500 / 14 000)	13 500 (3 500 / 16 000)	16 000 (4 100 / 16 700)
P. calo. à -7°C	W	3 640	4 490	5 450	6 080	8 040	11 200	11 800	11 600
P. abs. nominale en froid	W	1 090	1 560	1 350	1 940	2 220	2 440	3 570	5 200
P. abs. nominale en chaud	W	1 030	1 410	1 620	2 000	2 400	2 790	3 370	5 070
Débit d'air max. (u. ext.) GV	m³/h	1 850	2 050	3 050	3 300	3 500	4 200	4 200	4 800
PERFORMANCES
EER / SEER / ηs,c		3,67 / 6,70	3,21 / 6,60	4,00 / 6,90	3,51 / 6,40	3,60 / 6,20	4,10 / 7,00	3,50 / 6,71 / 265%	2,69 / 5,83 / 230%
COP / SCOP / ηs,h		4,27 / 4,10	3,97 / 4,10	4,20 / 4,30	4,00 / 4,20	4,00 / 4,00	4,30 / 4,40	4,00 / 4,12 / 162%	3,16 / 3,70 / 145%
Pression acoustique (u. ext.)	dB(A)	49	51	47	49	51	53	53	58
Puisance acoustique (u. ext.)	dB(A)	61	63	65	68	68	67	67	72
CLASSIFICATION ErP
Classe énergétique (froid)		A++	A++	A++	A++	A++	A++	A++	A+
Classe énergétique (chaud)		A+	A+	A+	A+	A+	A+	A+	A
PLAGE DE FONCTIONNEMENT
Froid	°C	10 à 46	10 à 46	-10 à 46	-10 à 46	0 à 46	-10 à 46	-10 à 46	-5 à 46
Chaud	°C	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24

ALLATION

OPTIONS DISPONIBLES

DIMENSIONS (HXLXP)
u. ext.	mm	540 x 790 x 290	540 x 790 x 290	700 x 900 x 330	700 x 900 x 330	830 x 900 x 330	998 x 970 x 370	998 x 970 x 370	914 x 970 x 370
POIDS
u. ext.	kg	37	38	55	55	68	94	94	98
RACCORDEMENTS ÉLECTRIQUES
Intensité Nom.	A	4,9	6,3	7,1	8,8	10,5	12,3	15,7	22,5
Calibre disjonct.	A	16	20	20	20	20	32	32	32
Câble d'interconnexion u. ext / u. int.		4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²
Câble alimentation		3G x 1,5 mm²	3G x 2,5 mm²	3G x 2,5 mm²	3G x 2,5 mm²	3G x 2,5 mm²	3G x 6 mm²	3G x 6 mm²	3G x 6 mm²
Unité à alimenter élec.		u.ext.	u.ext.	u.ext.	u.ext.	u.ext.	u.ext.	u.ext.	u.ext. + boîter
LIAISONS FRIGORIFIQUES
Dia. gaz	pouce	3/8'' x 2	3/8'' x 2	3/8'' x 2 et 1/2''	3/8'' x 2 et 1/2''	(3/8'' et 1/2'') x 2	3/8'' x 3 et 1/2'' x 2	3/8'' x 4 et 1/2'' x 2	5/8''
Dia. liquide	pouce	1/4'' x 2	1/4'' x 2	1/4'' x 3	1/4'' x 3	1/4'' x 4	1/4'' x 5	1/4'' x 6	3/8''
Long. standard	m	20	20	30	30	50	50	50	-
Long. max.	m	30	30	50	50	70	80	80	115
Long. min. / max. / u. int.	m	5 / 20	5 / 20	5 / 25	5 / 25	5[1] / 25	5 / 25	5 / 25	5 / 70
Dérivélé max.	m	15	15	15	15	15	15	15	30
Type de réfrigérant (Potentiel de Réchauffement Global)		R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)
Charge nominale (long. stand.) / EqCO2	g/t	1 250 / 2,610	1 300 / 2,714	2 200 / 4,594	2 200 / 4,594	3 300 / 6,890	4 000 / 8,352	4 000 / 8,352	3 450 / 7,204
Charge add.	g/m	10	20	20	20	25	20	20	Nous consulter

Sauf en configuration bi-splits (cf. dossier technique DT 903131). Nota : les liaisons frigorifiques à tirer doivent correspondre aux diamètres des unités intérieures (adaptateurs fournis avec les unités extérieures pour les modèles bi, tri, quadri-splits, 5 et 6 postes, et avec les boîtiers de répartition pour le modèle 8 postes).

Télécommande centralisée

(uniquement sur modèles 5, 6 et 8 postes)

Télécommande centralisée

UTY-DDMYM

Référence:809461

famille:8510

prix (H.T.) : 873

éco-part. (€ H. T.) : 0,12

Accessoires de réseaux (modèle 8 postes)

Boîtier de répartition 2 voies

UTP-PY02A

Référence:809252

famille:8510

prix (€ HT) : 1051

éco-part. (€ H. T.) : 0,12

Boîtier de répartition 3 voies

UTP-PY03A

Référence:809253

famille:8510

prix (H.T.) : 1104

éco-part. (€ H. T.) : 0,12

Séparateurs

UTP-SX248A

Référence:809248

famille:8510

prix (H.T.) : 194

Télécommande filaire avec programmation hebdomadaire

UTY-RVNYM

Référence:875019

prix (€ HT) : 285

éco-part. (€ H. T.): 0,12

Télécommande filaire simplifiée

UTY-RSNYM

Référence:809459

prix (€ H.T.) : 190

éco-part. (€ H.T.): 0,12

Kit télécommande (1) infrarouge

UTY-LRHYM

Référence:809457

prix (€ H.T.) : 372

éco-part. (€ H. T.): 0,12

Kit constitué d'un récepteur infra-rouge avec son câble 5 m et sa télécommande infra-rouge.

Kit air neuf

UTZ-VXAA

référencé:809372

prix (H.T.) : 495

Platine interface pour le raccordement

des télécommandes filaires / filaires simplifiées

UTY-TWBXF-2 ou

Référence:875004

près ( H.T.): 222

eco-part. (€ H. T.): 0,12

UTY-XCBXZ2-2

Référence:875022

prix (H.T.) : 222

eco-part. (€ H.T.) : 0,12

Modètes	14	18		24	30	36	45	45
Puisance frigo nominale (W)	4 000	5 000	5 400	6 800	8 000	10 000	12 500	14 000
Puisance calo nominale (W)	4 400	5 600	6 800	8 000	9 600	12 000	13 500	16 000

Multi-splits - De 2 à 4 unités intérieures

AOYG 14 LAC2

AOYG 18 LAC2

AOYG 18 LAT3

AOYG 24 LAT3

AOYG 30 LAT4

-

-

-

5 - 6 postes - De 2 à 6 unités intérieures

-

-

-

-

-

AOYG 36 LBLA5

AOYG 45 LBLA6

-

8 postes - De 2 à 8 unités intérieures

Boitier de répartition Séparateur

-

-

-

-

-

-

-

AOYG 45 LBT8

Remarques :

Modèles	REF	Puisance totale des unités intérieures connectées
Bi-splits : 2 UI raccordables	AOYG 14 LAC2	Entre 4 000 et 6 200 W
	AOYG 18 LAC2	Entre 4 000 et 7 000 W
Tri-splits : 2 à 3 UI raccordables	AOYG 18 LAT3	Entre 4 000 et 8 500 W
	AOYG 24 LAT3	Entre 4 000 et 10 500 W
Quadri-splits : 2 à 4 UI raccordables	AOYG 30 LAT4	Entre 7 900 et 14 400 W
5 postes : 2 à 5 UI raccordables	AOYG 36 LBLA5	Entre 7 500 et 15 500 W
6 postes : 2 à 6 UI raccordables	AOYG 45 LBLA6	Entre 9 500 et 18 000 W
8 postes : 2 à 8 UI raccordables	AOYG 45 LBT8	Entre 11 200 et 18 200 W

		Bi-splits		Tri-splits		Quadri-splits	5 postes	6 postes	8 postes
		AOYG 14LAC2	AOYG 18LAC2	AOYG 18LAT3	AOYG 24LAT3	AOYG 30LAT4	AOYG 36LBLA5	AOYG 45LBLA6	AOYG 45LBT8
Unitésextérierues
Puisance(W)	Froid	4 000	5 000	5 400	6 800	8 000	10 000	12 500	14 000
	Chaud	4 400	5 600	6 800	8 000	9 600	12 000	13 500	16 000

Unités interieures	BTU/h	W	Compatibilié
ASYG 7-9-12-14 LU	7 000	2 000	●	●	●	●	●	●	●	●
	9 000	2 500	●	●	●	●	●	●	●	●
	12 000	3 500	●	●	●	●	●	●	●	●
	14 000	4 200	—	●	●	●	●	●	●	●
ASYG 7-9-12-14 LMCE	7 000	2 000	●	●	●	●	●	●	●	●
	9 000	2 500	●	●	●	●	●	●	●	●
	12 000	3 500	●	●	●	●	●	●	●	●*
	14 000	4 200	—	●	●	●	●	●	●	●*
ASYG 18 LFC - ASYG 24 LFCC	18 000	5 000	—	—	—	●	●	●	●	●
	24 000	7 000	—	—	—	—	●	●	●	●
AGYG 9-12-14 LVC	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 000	4 000	—	—	●	●	●	●	●	●
AUYG 7-9 LVL AUYG 12-14-18 LVLBB	7 000	2 000	—	●	●	●	●	●	●	●
	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 000	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●
ABYG 14 LVT - ABYG 18 LVTB	14 000	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●
ARYG 7-9-12-14 LSL ARYG 18 LSL	7 000	2 000	—	●	●	●	●	●	●	●
	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 0 00	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●
ARYG 7-9 LLT AYRG 12-14 LLTB ARYG 18 LLTB	7 000	2 000	—	●	●	●	●	●	●	●
	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 0.00	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●

• Sur le modèle 8 postes, pour les combinaisons 12 + 14 + 14 et 14 + 14 + 14, les modèles muraux LMCE ne sont pas compatibles.

Version CHAUD seul SELON modèle

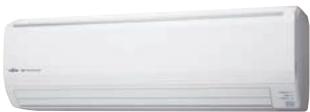

Muraux LU

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 000	2 500	3 500	4 200
LIBELLÉ		ASYG 7 LU. UI	ASYG 9 LU. UI	ASYG 12 LU. UI	ASYG 14 LU. UI
Référence		852 007	852 009	852 012	852 014
FAMILLE		8310	8310	8310	8310
PRIX (€ H.T.)		649	727	790	957
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 000	2 500	3 500	4 200
P. calo. nominale	W	3 000	3 200	4 000	5 400
Débit d'air (u. int.) PV / GV	m³/h	320 / 570	320 / 600	320 / 650	390 / 710
Pression acoustique (u. int.) PV / GV	dB(A)	21 / 35	21 / 36	21 / 37	25 / 41
Puisance acoustique (u.int.)	dB(A)	53	54	55	59
Dimensions (HxLxP)	mm	282 x 870 x 185	282 x 870 x 185	282 x 870 x 185	282 x 870 x 185
Poids	kg	9,5	9,5	9,5	9,5
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	16	16	16	16
OPTIONS DISponIBLESTÉLÉCOMMANDE FILAIRE
Prix (€ H.T.) + éco-part. (€ H.T.)	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
		285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRESIMPLIFIÉE
Prix (€ H.T.) + éco-part. (€ H.T.)	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
		190 0,12	190 0,12	190 0,12	190 0,12
PLATINE INTERFACE
Prix (€ H.T.) + éco-part. (€ H.T.)	875 004	UTY-TWBXF-2	UTY-TWBXF-2	UTY-TWBXF-2	UTY-TWBXF-2
		222 0,12	222 0,12	222 0,12	222 0,12

Version CHAUD seul SELON modèle

Muraux LMCE

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 000	2 500	3 500	4 000	5 300	7 000
LIBELLÉ		ASYG 7 LMCE. UI	ASYG 9 LMCE. UI	ASYG 12 LMCE. UI	ASYG 14 LMCE. UI	ASYG 18 LFC. UI	ASYG 24 LFCC. UI
RÉFERENCE		873 074	873 075	873 076	873 077	852 318	873 024
FAMILLE		8310	8310	8310	8310	8320	8320
PRIX (€ H.T.)		521	585	639	784	972	1 402
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 000	2 500	3 400	4 000	5 300	7 000
P. calo. nominale	W	3 000	3 200	4 000	5 000	5 900	7 900
Débit d'air (u. int.) PV / GV	m3/h	310 / 560	310 / 600	310 / 660	360 / 730	550 / 900	620 / 1120
Pression acoustique (u. int.) PV / GV	dB(A)	21 / 36	21 / 37	21 / 40	25 / 42	25 / 43	33 / 49
Puisance acoustique (u.int.)	dB(A)	51	52	54	56	58	64
Dimensions (HxLxP)	mm	270 x 870 x 204	270 x 870 x 204	270 x 870 x 204	270 x 870 x 204	320 x 998 x 238	320 x 998 x 238
Poids	kg	8,5	8,5	8,5	8,5	14	14
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"	5/8"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	16	16	16	16	16	16

OPTIONS DISPONIBLES

TÉLECOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLECOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
PLATINE INTERFACE	875 022	UTY-XCBXZ2-2	UTY-XCBXZ2-2	UTY-XCBXZ2-2	UTY-XCBXZ2-2	non nécessaire	non nécessaire
Prix (€ H.T.) + éco-part. (€ H.T.)		222 0,12	222 0,12	222 0,12	222 0,12	-	-

Consoles compactes confort et consoles/plafonniers confort

VERSION CHAUD SEUL SELON MODELE

Consoles compactes Consoles/Plafonniers

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 600	3 500	4 100	4 100	5 300
LIBELLÉ		AGYG 9 LVC. UI	AGYG 12 LVC. UI	AGYG 14 LVC. UI	ABYG 14 LVT. UI	ABYG 18 LVTB. UI
RÉFERENCE		854 709	854 712	854 714	855 014	873 118
FAMILLE		8350	8350	8350	8350	8350
PRIX (€ H.T.)		1 234	1 305	1 464	1 208	1 279
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 600	3 500	4 100	4 100	5 300
P. calo. nominale	W	3 000	4 000	4 800	4 800	5 900
Débit d'air (u. int.) PV / GV	m³/h	270 / 530	270 / 600	270 / 650	480 / 640	500 / 780
Pression acoustique (u. int.) PV / GV	dB(A)	22 / 39	22 / 42	22 / 44	29 / 36	32 / 41
Puisance acoustique (u.int.)	dB(A)	52	55	56	51	55
Dimensions (HxLxP)	mm	600 x 740 x 200	600 x 740 x 200	600 x 740 x 200	199 x 990 x 655(2)	199 x 990 x 655(2)
Poids	kg	14	14	14	27	27
Dia. liaison gaz	pouce	3/8"	3/8"	1/2"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	16	16	16	32(1)	32(1)

(1) Avec accessoire fourni. (2) En position plafonnier.

OPTIONS DISPONIBLES

TÉLECOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix [€ H.T.] + éco-part. [€ H.T.]		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLECOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix [€ H.T.] + éco-part. [€ H.T.]		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12

Version CHAUD seul SELON modèle

Cassettes 600 x 600

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 100	2 600	3 500	4 100	5 300
LIBELLÉ		AUYG 7 LVL. UI	AUYG 9 LVL. UI	AUYG 12 LVLBB. UI	AUYG 14 LVLBB. UI	AUYG18 LVLBB. UI
RÉFERENCE		858 507	858 509	873 312	873 314	873 318
FAMILLE		8370	8370	8370	8370	8370
PRIX (€ H.T.)		1 290	1 359	1 591	1 794	1 945
Éco-participation (€ H.T.)		0,84	0,84	0,84	0,84	0,84
P. frigo. nominale	W	2 100	2 600	3 500	4 100	5 300
P. calo. nominale	W	2 400	3 000	4 000	4 800	5 900
Débit d'air (u. int.) PV / GV	m3/h	390 / 540	390 / 540	410 / 610	430 / 700	450 / 800
Pression acoustique (u. int.) PV / GV	dB(A)	27 / 33	27 / 33	28 / 37	29 / 40	29 / 42
Puisance acoustique (u.int.)	dB(A)	46	46	49	52	54
Dimensions (HxLxP)	mm	245 x 570 x 570	245 x 570 x 570	245 x 570 x 570	245 x 570 x 570	245 x 570 x 570
Poids	kg	18	18	18	18	18
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	32*	32*	32*	32*	32*

• Avec accessoire fourni.

OPTIONS DISPONIBLES

TÉLÉCOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
KIT AIR NEUF	809 372	UTZ-VXAA	UTZ-VXAA	UTZ-VXAA	UTZ-VXAA	UTZ-VXAA
Prix (€ H.T.) + éco-part. (€ H.T.)		495	495	495	495	495

COMPOSITION DES ENSEMBLES D'UNITS INTÉRIEURES

UNITÉ INTÉRIEURE	AUYG 7 LVL.AUI		AUYG 9 LVL.AUI		AUYG 12 LVL.BUI		AUYG 14 LVL.BUI		AUYG 18 LVL.BUI
Référence - famille	858 607	8370	858 609	8370	873 212	8370	873 214	8370	873 218	8370
Prix (€ H.T.) + éco-part. (€ H.T.)	1 137	0,84	1 206	0,84	1 438	0,84	1 641	0,84	1 792	0,84
FACADE	UTG-UFYD-W		UTG-UFYD-W		UTG-UFYD-W		UTG-UFYD-W		UTG-UFYD-W
Référence - famille	857 012	8380	857 012	8380	857 012	8380	857 012	8380	857 012	8380
Prix (€ H.T.)	153		153		153		153		153
ENsemble	AUYG 7 LVL.II		AUYG 9 LVL.II		AUYG 12 LVLBB.II		AUYG 14 LVLBB.II		AUYG18 LVLBB.II
Référence - famille	858 507	8370	858 509	8370	873 312	8370	873 314	8370	873 318	8370
Prix (€ H.T.) + éco-part. (€ H.T.)	1 290	0,84	1 359	0,84	1 591	0,84	1 794	0,84	1 945	0,84

Gainables compacts comfort

Pompe de relevage intégrée

Nous consulter

VERSION CHAUD SEUL SELON MODELE

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 100	2 600	3 500	4 100	5 300
LIBELLÉ		ARYG 7 LLT. UI	ARYG 9 LLT. UI	ARYG 12 LLTB. UI	ARYG 14 LLTB. UI	ARYG 18 LLTB. UI
RÉFERENCE		850 007	850 009	873 412	873 414	873 418
FAMILLE		8390	8390	8390	8390	8390
PRIX (€ H.T.)		996	1 105	1 212	1 305	1 331
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 100	2 600	3 500	4 100	5 300
P. calo. nominale	W	2 400	3 000	4 000	4 800	5 900
Zone d'exploitation (u.int.)	m3/h	440 / 550	450 / 600	480 / 650	480 / 800	750 / 940
Pression acoustique (u. int.) PV / GV	dB(A)	24 / 28	25 / 28	26 / 29	26 / 32	27 / 32
Puisance acoustique (u.int.)	dB(A)	57	57	58	60	58
Dimensions (HxLxP)	mm	198 x 700 x 620	198 x 700 x 620	198 x 700 x 620	198 x 700 x 620	198 x 900 x 620
Pression maxi. disponible	Pa	90	90	90	90	90
Poids	kg	18	19	19	19	23
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	32*	32*	32*	32*	32*

• Avec accessoire fourni.

OPTIONS DISPONIBLES

TÉLÉCOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
TÉLÉCOMMANDE INFRA-ROUGE	809 457	UTY-LRHYM	UTY-LRHYM	UTY-LRHYM	UTY-LRHYM	UTY-LRHYM
Prix (€ H.T.) + éco-part. (€ H.T.)		372 0,12	372 0,12	372 0,12	372 0,12	372 0,12

Micro-gainables confort

Pompe de relevage intégrée

Nous consulter

VERSION CHAUD SEUL SELON MODELE

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)LIBELLÉ		2 100	2 600	3 500	4 100	5 300
		ARYG 7 LSL. UI	ARYG 9 LSL. UI	ARYG 12 LSL. UI	ARYG 14 LSL. UI	ARYG 18 LSL. UI
RÉFERENCE		873 086	873 087	873 088	873 089	873 090
FAMILLE		8390	8390	8390	8390	8390
PRIX (€ H.T.)		945	1 050	1 151	1 238	1 265
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 100	2 600	3 500	4 100	5 300
P. calo. nominale	W	2 400	3 000	4 000	4 800	5 900
Zone d'exploitation (u.int.)	m3/h	440 / 550	450 / 600	480 / 650	480 / 800	750 / 940
Pression acoustique (u. int.) PV / GV	dB(A)	24 / 28	25 / 28	26 / 29	26 / 32	29 / 32
Puisance acoustique (u.int.)	dB(A)	57	57	58	60	58
Dimensions (HxLxP)	mm	198 x 700 x 450	198 x 700 x 450	198 x 700 x 450	198 x 700 x 450	198 x 900 x 450
Pression maxi. disponible	Pa	30	30	30	50	50
Poids	kg	17	17	18	18	22
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	32*	32*	32*	32*	32*

• Avec accessoire fourni.

OPTIONS DISPONIBLES

TÉLÉCOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix [€ H.T.] + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix [€ H.T.] + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
TÉLÉCOMMANDE INFRA-ROUGE	875 047	UTY-LBTYM	UTY-LBTYM	UTY-LBTYM	UTY-LBTYM	UTY-LBTYM
Prix [€ H.T.] + éco-part. (€ H.T.)		385 0,12	385 0,12	385 0,12	385 0,12	385 0,12
