Type de produit	Four à micro-ondes
Marque	SHARP
Modèle	KM-2502B
Dimensions extérieures (L x H x P)	510 mm x 335 mm x 470 mm
Dimensions de la cavité (L x H x P)	330 mm x 180 mm x 330 mm
Volume de la cavité	20 litres
Poids	33 kg environ
Alimentation électrique	230 V, 50 Hz, monophasé
Fusible / disjoncteur recommandé	16 A temporisé
Puissance de sortie micro-ondes	1500 W / 1800 W / 2100 W selon variante (IEC 60705)
Consommation électrique	2,4 kW / 2,9 kW / 3,15 kW selon variante
Fréquence micro-ondes	2450 MHz (classe B, groupe 2)
Niveaux de puissance	4 niveaux (100%, 50%, 20%, 10%)
Temps de cuisson maximum	30 minutes (15 min pour puissance 100% et 50% sur R-25AM)
Fonctions principales	Cuisson, décongélation, réchauffage, répétition de cuisson, minuterie électronique
Éclairage intérieur	Lampe 25 W / 230 V remplaçable
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et de l'eau savonneuse ; filtre d'air lavable toutes les 2 semaines ; protecteur anti-éclaboussures amovible
Sécurité	Verrous de porte, arrêt sur ouverture de porte, protection contre surchauffe, messages d'erreur
Pièces détachées et réparabilité	Lampe d'éclairage, filtre d'air, protecteur anti-éclaboussures ; réparation par personnel agréé SHARP

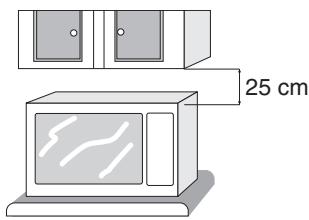

Installation	Surface plane et stable ; espace libre minimum de 25 cm au-dessus ; ne pas encastrer
Accessoires fournis	Mode d'emploi, feuille d'avertissements (EXPLICATIONS ET AVERTISSEMENTS SPECIAUX)

FOIRE AUX QUESTIONS - KM-2502B SHARP

Quels ustensiles puis-je utiliser dans le four à micro-ondes ?

Utilisez uniquement des récipients adaptés aux micro-ondes : verre, céramique émaillée, plastique résistant à la chaleur, carton. Évitez le métal, le cristal au plomb et les bords dorés. Pour vérifier, faites le test avec 150 ml d'eau.

Comment nettoyer le four à micro-ondes ?

Nettoyez l'intérieur et le protecteur anti-éclaboussures après chaque usage avec un chiffon doux et de l'eau savonneuse. Le filtre d'air doit être lavé toutes les deux semaines. N'utilisez pas de produits abrasifs ni de vaporisateur.

Que signifient les codes d'erreur EE1, EE2, etc. ?

Les codes EE1, EE2, EE3, EE6, EE10, EE16 indiquent un défaut nécessitant l'intervention d'un technicien agréé Sharp. EE8/EE0 (R-22AM/23AM) ou EE19 (R-25AM) signalent une température excessive : vérifiez la ventilation et attendez. EE7 : température d'air de sortie trop élevée. EE17 : température du magnétron élevée. EE9 (R-25AM) : temps de cuisson trop long.

Comment décongeler des aliments avec ce four ?

Utilisez le niveau de puissance 10% (décongélation). Placez l'aliment dans un récipient adapté, réglez la minuterie selon le tableau de décongélation (ex: 5 min 20 s pour 200 g de viande). Retournez à mi-temps et laissez reposer après cuisson.

Puis-je installer deux fours l'un sur l'autre ?

Oui, les fours peuvent être superposés en utilisant les platines de fixation fournies. Suivez les instructions précises (figure A du manuel). Assurez-vous que les cordons d'alimentation ne sont pas coincés et ne placez pas un troisième four.

Comment régler le temps de cuisson ?

Tournez la minuterie électronique vers la droite pour augmenter le temps, vers la gauche pour le diminuer. L'unité de temps varie selon la durée : de 2 secondes (0-60 s) à 30 secondes (10-30 min). Le temps maximum est de 30 minutes.

Comment utiliser la fonction de répétition de cuisson ?

Après une cuisson manuelle, le dernier temps est mémorisé. Pour répéter, appuyez sur la touche MANUEL/REPETITION, puis sur START. Le four utilisera la même durée et le même niveau de puissance.

Que faire si de l'eau se forme à l'intérieur du four ?

Des gouttes d'eau sur les parois, les joints ou la porte sont normales, dues à la condensation. Cela n'indique pas un défaut. Essuyez avec un chiffon doux.

Quels sont les niveaux de puissance disponibles et à quoi servent-ils ?

Quatre niveaux : 100% (cuisson rapide, réchauffage), 50% (cuisson longue d'aliments compacts), 20% (cuisson douce, finition), 10% (décongélation). Utilisez les boutons correspondants pour sélectionner.

Comment entretenir le joint de porte ?

Essuyez fréquemment le joint et la surface de contact avec un chiffon doux et humide pour enlever les éclaboussures. N'utilisez pas de nettoyant abrasif. Vérifiez régulièrement l'état du joint.

MODE D'EMPLOI KM-2502B SHARP

1 Tableau de commande 2 Ouvertures des verrous de la porte 3 Sole en céramique 4 Protecteur contre les éclaboussures 5 Éclairage du four 6 Filtre d'entrée d'air 7 Ouvertures d'entrée d'air 8 Cavité du four 9 Joint de porte et surface de contact du joint 10 Charnières 11 Porte 12 Loquets de sécurité 13 Poignée d'ouverture de la porte 14 Carrosserie extérieure 15 Trappe d'accès à la lampe d'éclairage 16 Ouvertures de ventilation 17 Cordon d'alimentation 18 Platine de fixation 19 Vis de la platine de fixation

Tableau de commande et témoins

Vérifiez les témoins après que le four a confirmé son fonctionnement normal.

1 Témoin de cuisson Il s'éclaire pendant la cuisson. 2 Affichage numérique 3 Indicateur du niveau de puissance micro-ondes

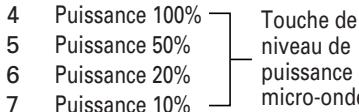

Boutons de fonctionnement

8 MINUTERIE ÉLECTRONIQUE Tournez ce bouton pour préciser le temps de cuisson. 9 Bouton DEPART

L'illustration des TOUCHES D'OPERATION concerne R-22AM/ R-23AM. Bien que le design de R-25AM diffère légèrement, chaque nom de touche et chaque fonction sont identiques.

Pour éviter tout danger d'incendie

1. Vous devez surveiller le four lorsqu'il est en fonctionnement. Un niveau de puissance trop élevé, ou un temps de cuisson trop long, peuvent entraîner une augmentation de la température des aliments conduisant à leur enflammation.
2. Ce four n'est pas conçu pour être encastré dans une maçonnerie ou une armoire.
3. La prise secteur doit être facilement accessible de manière que la fiche du cordon d'alimentation puisse être aisément débranchée en cas d'urgence.
4. La tension d'alimentation doit être égale à 230 V, 50 Hz et le circuit doit être équipé d'un fusible de 16 A minimum, ou d'un disjoncteur également de 16 A minimum. Si vous utilisez deux disjoncteurs, protégez chacun par un fusible de 16 A ou par un disjoncteur.
5. Ce four ne devrait être alimenté qu'à partir d'un circuit électrique indépendant.
6. Ne placez pas le four dans un endroit où la température est élevée, par exemple auprès d'un four conventionnel.
7. Ne placez pas ce four dans un endroit où l'humidité est élevée ou encore, dans un endroit où l'humidité peut se condenser.
8. Ne rangez pas et n'utilisez pas le four à l'extérieur.
9. Si vous observez la présence de fumée, éteignez ou débranchez le four et laissez la porte fermée afin d'étouffer les flammes.
10. N'utilisez que des récipients et des ustensiles conçus pour les fours à micro-ondes. Reportez-vous à la page F-8, "GUIDE". Vous devez vérifier que les ustensiles utilisés sont bien conçus pour un four à micro-ondes.
11. Lorsque vous réchauffez un plat dans un récipient en plastique ou en papier, surveillez le four pour prévenir le risque d'ignition. 12. Nettoyez le protecteur contre les éclaboussures et la cavité du four après chaque utilisation du four. Ces pièces doivent être toujours sèches et dépourvues de graisse. Les accumulations de graisse peuvent s'échauffer au point de fumer ou de s'enflammer.
12. Ne placez pas des produits susceptibles de s'enflammer au voisinage du four ou de ses ouvertures de ventilation.
13. N'obstruez pas les ouvertures de ventilation.
14. Retirez toutes les étiquettes, fils, etc. métalliques qui peuvent se trouver sur l'emballage des aliments. Ces éléments métalliques peuvent entraîner la formation d'un arc électrique qui à son tour peut produire un incendie.
15. N'utilise pas ce four pour faire de la friture. La température de l'huile ne peut pas être contrôlée et l'huile peut s'enflammer.
16. Pour faire des popcorns, n'utilisez que les ustensiles conçus pour les fours à micro-ondes.
17. Ne conservez aucun aliment ou produit à l'intérieur du four.
18. Vérifiez les réglages après mise en service du four et assurez-vous que le four fonctionne correctement.
19. Pour éviter toute surchauffe et feu, faites attention lorsque vous cuisinez
20. Reportez-vous aux conseils qui figurent dans ce mode d'emploi et dans le livre de recettes joint.

Avertissement:

a) La porte: assurez-vous qu'elle ferme correctement, qu'elle ne présente pas de défaut d'alignement et qu'elle n'est pas voilée. b) Les charnières et les loquets de sécurité: assurez-vous qu'ils ne sont ni endommagés ni desserrés. c) Le joint de porte et la surface de contact: assurez-vous qu'ils ne sont pas endommagés. d) L'intérieur de la cavité et la porte: assurez-vous qu'ils ne sont pas cabossés. e) Le cordon d'alimentation et sa prise: assurez-vous qu'ils ne sont pas endommagés.

1. N'utilise pas le four s'il est endommagé ou ne fonctionné pas normalement. Vérifiez les points suivants avant tout emploi du four.
2. Si la porte ou les joints de porte sont endommagés, n'utilise pas le four jusqu'à ce qu'il soit réparé par une personne qualifiée.
3. Vous ne devez rien réparer ou remplacer vous-même dans le four. Faites appel à un personnel qualifié. N'essayez pas de démonter l'appareil ni d'enlever le dispositif de protection contre l'énergie micro-onde, vous risqueriez d'endommager le four et de vous blesser.
4. Ne faites pas fonctionner le four porte ouverte et ne modifiez pas les loquets de sécurité de la porte.
5. N'utilisez pas le four si un objet est interposé entre le joint de porte et la surface de contact du joint.
6. Évitez que la graisse ou la saleté ne s'accumulent sur le joint de porte ou sur la surface des pièces proches. Respectez les instructions du paragraphe "Entretien et nettoyage" à la page F-6.
7. Si vous avez un STIMULATEUR CARDIAQUE, consultez votre médecin ou le fabricant du stimulateur afin de connaître les précautions que vous devez prendre lors de l'utilisation du four.

Pour éviter toute secousse électrique

1. Dans aucun cas vous ne devez déposer la carrosserie extérieure du four.
2. N'introduisez aucun objet ou liquide dans les ouvertures des verrous de la porte ou dans les ouies de dérivation. Si un liquide pénètre dans le four, mettez-le immédiatement hors tension, débranchez la fiche du cordon d'alimentation et adressez-vous à un technicien d'entretien agréé par SHARP.
3. Ne plongez pas la fiche du cordon d'alimentation dans l'eau ou tout autre liquide.
4. Veillez à ce que le cordon d'alimentation ne pende pas à l'extérieur de l'étagère ou du plan de travail.

1. Veillez à ce que le cordon d'alimentation soit éloigné de toute source de chaleur, en particulier le panneau arrière du four.
2. Débranche la prise du cordon d'alimentation avant de remplacer la lampe d'éclairage du four (25 W/230 V).
3. Si le cordon d'alimentation de cet appareil est endommagé, faites-le remplacer par un agent d'entretien agréé par SHARP.

Avertissement:

1. Les liquides ou autres aliments ne doivent pas être réchauffés dans des récipients fermés car ils risquent d'exploser.
2. Réchauffer des boissons au micro-onde peut entraîner une ébullition explosive différée, il faut donc être prudent lors de la manipulation du récipient.
3. N'utilisez jamais aucun récipient scellé. Retirer les rubans d'étanchéité et le couvercle avant toute utilisation d'un tel récipient. Un récipient scellé peut exploser en raison de l'augmentation de pression et ce, même après que le four a été mis hors service.
4. Prenez des précautions lorsque vous employez les micro-ondes pour chauffer des liquides. Utilisez des récipients à large ouverture de manière que les bulles puissent s'échapper.

Ne chauffez pas un liquide dans un récipient à col étroit tel qu'un biberon car le contenu du récipient peut déborder rapidement et provoquer des brûlures.

Pour éviter toute ébullition soudaine et tout risque:

1. N'utilisez pas pendant une période de temps excessive (voir page F-9,10). 2. Remuez le liquide avant le chauffage/réchauffage. 3. Placez une tige de verre ou un objet similaire (pas en métal) dans le récipient contenant le liquide. 4. Conservez le liquide pendant au moins 20 secondes dans le four à la fin de la période de chauffage de manière à éviter toute ébullition soudaine différée.

1. Ne pas cuire les œufs dans leur coquille et ne pas réchauffer les œufs durs entiers dans le four micro-ondes car ils risquent d'exploser même après que le four a fini de chauffer. Pour cuire ou réchauffer des œufs qui n'ont pas été brouillés ou mélangés, percez le jaune et le blanc pour afin d'éviter qu'ils n'explosent. Retirez la coquille des œufs durs et coupez-les en tranches avant de les réchauffer dans un four à micro-ondes.
2. Percez la peau des aliments tels que les pommes de terre et les saucisses avant de les cuire, car ils peuvent exploser.

Pour éviter toute brûlure

Il faut remuer ou agiter le contenu des biberons et pots pour bébé et vérifier leur température avant de les consommer pour éviter toute brûlure.

1. Utilisez un porte-receipient ou des gants lorsque vous retirez les aliments du four de façon à éviter toute brûlure.
2. Ouvrez les recipients, les plats à popcorn, les sacs de cuisson, etc. de telle manière que la vapeur qui peut s'en échapper ne puisse vous brûler les mains ou le visage et pour empêcher les ébullitions eruptives.
3. Pour éviter toute brûlure, contrôlez la température des alimentés et remuez-les avant de les servir, en particulier lorsqu'ils sont destinés à des bébés, des enfants ou des personnes âgées.

La température du récipient est trompeuse et ne reflète pas celle des alimentés que vous devez vérifier.

1. Tenez-vous éloigné du four au moment où vous ouvrez sa porte de manière à éviter toute brûlure due à la vapeur ou à la chaleur.
2. Après avoir réchauffé des aliments farcis, coupez-les en tranches de manière que la vapeur qu'ils contiennent s'échappe de façon à éviter toute brûlure.
3. Veillez à ce que les enfants ne touchent pas la porte du four pour éviter les brûlures.
4. Ne touchez pas le panneau arrière du four qui peut être très chaud après usage.

Pour éviter toute mauvaise utilisation par les enfants

Ne laisser les enfants utiliser le four sans surveillance que si des instructions appropriées ont été données de manière à ce que les enfants puissent utiliser le four en toute sécurité et comprennent les dangers encourus en cas d'utilisation incorrecte.

1. Les enfants ne doivent se servir du four que sous la surveillance d'un adulte. Empêchez qu'ils ne s'appuient sur la porte du four. Ne les laissez pas jouer avec le four qui n'est pas un jouet. Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le four.
2. Vous devez désigner aux enfants les consignes de sécurité telles que : l'usage d'un porte-récipient, le retrait avec précaution des produits d'emballage des alimentés. Vous devez leur dire de porter une attention particulière aux emballages (par exemple, ceux qui sont destinés à griller un aliment) dont la température peut être très élevée.

Autres avertissements

1. Vous ne devez pas modifier le four.
2. Vous ne devez pas déplacer le four pendant son fonctionnement.
3. Ce four est destiné à la préparation d'aliments et ne doit être utilisé que pour cela. Ce n'est pas un four de laboratoire.

Pour éviter une anomalie de fonctionnement et pour éviter d'endommager le four.

1. Ne mettez pas le four en service s'il ne contient rien, faute de quoi vous endommageriez le four.
2. Si vous utilisez un plat brunisseur ou un plat en matière autochauffante, interposez une protection contre la chaleur (par exemple, un plat en porcelaine) de manière à ne pas endommager la sole en céramique. Le temps de préchauffage précisé dans le livre de recette ne doit pas être dépassé.
3. N'utilisez aucun ustensile métallique car ils réfléchissent les micro-ondes et peuvent provoquer un arc électrique. Ne tentez pas de cuire ou de réchauffer les aliments dans une boîte de conserve.
4. Ne posez aucun objet sur la carrosserie du four pendant son fonctionnement.

Remarques

1. Si vous avez des doutes quant à la manière de brancher le four, consulter un technicien qualifié.
2. Ni le fabricant ni le distributeur ne peuvent être tenus pour responsables des dommages causés au four ou des blessures personnelles qui résulteraient de l'inobservation des consignes de branchement électrique.
3. Des gouttes d'eau peuvent se former sur les parois de la cavité du four, autour des joints et des portées d'étanchéité. Cela ne traduit pas un défaut de fonctionnement ni des fuites de micro-ondes.

Installation

ATTENTION: Gardez toujours la feuille d'avertissements (EXPLICATIONS ET AVERTISSEMENTS SPECIAUX) à proximité de votre four à titre d'information.

1) Retirez tous les matériaux d'emballage qui se trouvent à l'intérieur de la cavité du four. Retirez également le film bleu de protection qui est posé sur les parois extérieures du four. 2) Vérifiez soigneusement que le four ne présente aucun signe d'endommagement. 3) Posez le four sur une surface horizontalement et plate et suffisamment solide pour supporter le poids du four et également celui des aliments les plus lourds que vous avez l'intention d'y cuire. 4) S'assurer qu'un espace libre minimum de 25 cm est prévu au-dessus du four:

5) Branchez la fiche du cordon d'alimentation dans une prise murale standard (avec prise de terre). 6) Deux fours peuvent être installés l'un sur l'autre. Pour cela, procédez comme suit. 6-1) Fixez le four A et placez le four B sur le four A, comme le montre la figure A. (6-2) Retirez la vis unique (a) qui maintient le platine de fixation A à l'arrière du four A puis déposez la platine A. (6-3) Retirez la vis unique (b) posée à l'arrière du four B, comme le montre l'illustration A. (6-4) Fixez la platine A à l'arrière du four B au moyen de la vis (b), comme le montre l'illustration A. (6-5) Fixez la platine A à l'arrière du four A au moyen de la vis (a), comme le montre l'illustration A.

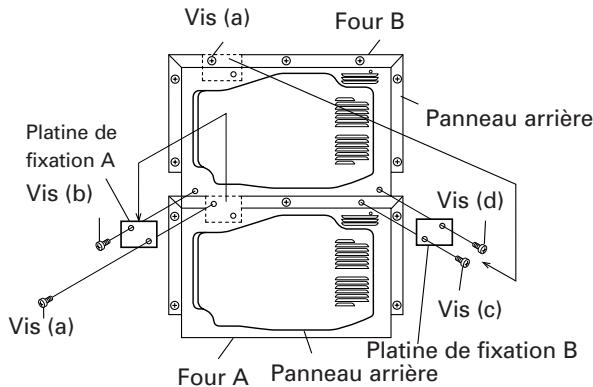

6-6) Retirez la vis (a) qui maintient le platine de fixation B au panneau arrière du four B. Cela fait, déposez la platine de fixation B du four B, comme le montre l'illustration A. 6-7) Replacez la vis (a) dans sa position d'origine. 6-8) Retirez la vis (c) du four A. 6-9) Retirez la vis (d) du four B. 6-10) Retournez la platine de fixation B précédemment retirée et au moyen des vis (c) et (d) également retirées, installez la platine de fixation B, comme le montre la figure A.

Attention:

Dans le cas où deux jours sont installés l'un sur l'autre :

1) Utilisez les deux platines de fixation pour maintenir les deux jours. 2) Assurez-vous que les cordons d'alimentation ne sont pas coincés entre les deux jours. 3) Ne placez pas un troisième four sur les deux premiers. 4) Ne perdez pas les vis que vous retirez.

Figure A: Installation de deux jours

Accessions

Assurez-vous que les accessoires suivants sont contenus dans l'emballage:

Mode d'emploi - Feuille d'avertissement (EXPLICATIONS ET AVERTISSEMENTS SPECIAUX) : Code de la pièce TCAUHA 257 WRR0)

Remarques:

Lorsque vous passez une commande d'accessoires, veuillez mentionner au revendeur ou au service d'entretien agréé par SHARP ces informations : nom des pièces et nom du modèle. - La désignation du modèle est imprimée sur la porte du four à micro-ondes.

Touch de réglage de la durée:

Réglage de la durée par intervalles différents dans les deux sens.

Durée de cuisson:

Vous indique la durée et le niveau de puissance requis pour cuire ou décongeler des aliments.

Répetition de la cuisson:

Après avoir effectué un réglage manuel, vous pouvez l'utiliser à nouveau en appuyant sur la touche MANUEL/REPÉTITION puis sur la touche MARCHE.

Messages d'erreur:

Un code d'erreur s'affiche en cas d'anomalie de fonctionnement ou de mauvaise utilisation du four.

Mise en service

• Avant de mettre en marche, prenez la peine de lire entièrement ce mode d'emploi pour bien comprendre le fonctionnement du four. 1) Branchez le cordon d'alimentation.

L'affichage indique en chiffres clignotants.

2) Les boutons et la minuterie ne peuvent être utilisés que lorsque la porte est fermée. 3) L'éclairage du four et le ventilateur sont en service pendant une minute après l'ouverture de la porte ou à la fin de la cuisson.

4) Le programme est annulé si aucun bouton n'est actionné pendant 3 minutes au cours de la programmation ; il en est de même pour la minuterie électronique. 5) L'indication s'affiche lorsque la minuterie atteint zéro. Elle s'éteint lorsque vous ouvrez la porte. 6) Pour annuler un programme pendant la cuisson, vous devez ouvrir et fermer la porte, puis rouvrir la porte.

Temps de cuisson

Le four peut être programmé pour une durée de cuisson ne dépassant pas 30 minutes ; quatre niveaux de puissance sont prévus.

Remarque pour R-25AM:

Le temps maximal de cuisson pour 100% ou 50% est de 15 minutes. Si le temps réglé est supérieur au temps maximal, l'affichage indiquera "EE9".

NIVEAUX	PUISSANCE MICRO-ONDES	R-22AM	WATTS R-23AM	R-25AM
	100%	1500	1800	2100
	50%	750	900	1050
	20%	300	360	420
	10%	150	180	210

Supposons que vous désiriez cuire un aliment pendant 2 minutes 30 secondes avec le niveau 50%.

Tournez le bouton vers la droite pour préciser le temps de cuisson désiré (2 minutes 30 secondes).

/50%

Commandez la cuisson.

Vérifiez l'afficheur.

Remarques:

1. Si vous désirez utiliser le niveau 100%, il est inutile de toucher le bouton correspondant.
2. Pendant la cuisson, le four cesse de fonctionner lorsque la porte est ouverte. Pour relancer la cuisson, fermez la porte et appuyez sur le bouton START. Si aucun des boutons ou le compteur électrique n'est pressé 1 minute après la fermeture de la porte, le programme sera annulé.
3. Le temps de cuisson restant est annulé si vous fermez la porte puis l'ouvre alors que le four est à l'arrêt.
4. Si vous tournez le bouton vers la gauche, le temps de cuisson décroît de 30 minutes par unité.

La valeur d'une unité de la minuterie dépend de la durée de la cuisson, comme le montre le tableau ci-dessous. Ex. pour R-22AM/23AM titre d'exemple, lorsque le temps est compris entre 0 et 60 secondes, une unité vaut 2 secondes ; par contre lorsque le temps est compris entre 10 et 30 minutes, une unité vaut 30 secondes.

UNITE De temps pour la cuisson

(pour R-22AM/23AM)

TEMPS DE CUISSON UNITÉ

0 à 60 Secondes 2 Secondes

60 Secondes à 3 Minutes 5 Secondes

3 à 10 Minutes 10 Secondes

10 à 30 Minutes 30 Secondes

(pour R-25AM)

TEMPS DE CUISSON UNITE

0 à 20 Secondes 2 Secondes

20 Secondes à 1 Minute 5 Secondes

1 à 6 Minutes 10 Secondes

6 à 15 Minutes 30 Secondes

15 à 30 Minutes 1 Minute

Cuissonnement répété

La mémoire du four peut conserver, pour chaque niveau de puissance, le dernier temps de cuisson utilisé. Grâce à cette possibilité, il est inutile de préciser à nouveau le temps de cuisson si le même temps de cuisson doit être utilisé.

Exemple : Supposons que vous désiriez utiliser cette fonction pour le niveau 100%. (Le dernier temps de cuisson était de 10 minutes.)

Choisissez le niveau de puissance (100%)

Commandez la cuisson.

Vérifiez l'afficheur.

Messagesd'erreur

En cas d'affichage d'un message d'erreur, observe les instructions données ci-dessous.

MESSAGESD'ANOMALIES

EE1,EE2,EE3, EE6,EE10,EE16	Le four est hors d'etat de fonctionner. Prenez contact avec le revendeur ou un service d'entretien agréé par Sharp.
EE8,EE0 (Pour R-22AM/23AM)
EE19 (Pour R-25AM)
EE7	La température de l'air en sortie du four est trop élevé. Assurez-vous que rien n'obstrue les ouvertures de ventilation, que la température de la pièce n'est pas, elle-même, anormalement élevé ou que le four n'est pas utilisé à vide. Apportez la correction voulue puis recommencecz quelques minutes plus tard.
EE17	La température du magnétron est trop élevé; ouvrez et fermez la porte deux fois puis attendez quelques minutes.
EE9 (Pour R-25AM)	Le temps régle est supérieur au temps maximal. Vous nevez ouvrir et fermer la porte deux fois, puis saisir le temps approprié.

Entretien et nettoyage

NETTOYEZ LE FOUR A INTERVALLES REGULIERS ET RETIREZ TOUT DEPOT DE NOURRITURE - Gardez le four propre pour empêcher toute déterioration de la surface. Ceci pourrait avoir une influence défavorable sur la durée de vie de l'appareil et entrainer une situation potentiellement dangereuse.

Nettoyez l'extérieur du four au savon doux et à l'eau. Rincez pour éliminer l'eau savonneuse et séchez avec un chiffon doux.

Tableau des touches de commande

Tenez le tableau des touches de commande toujours propre. Avant le nettoyage, ouvrez la porte du four pour désactiver les touches. Frottez doucement avec un chiffon légèrement imbibé d'eau. Ne mouillez pas trop abondamment. N'employez jamais de détergent chimique ou de produit abrasif qui risquerait d'attaquer le revêtement des touches et de les rendre insensibles.

Intérieur du four

1) En fin de journée, essuyez les projections d'aliments ou les aliments renversés au moyen d'un chiffon doux et humide pour des raisons d'hygiène. Si les taches résistent à un simple nettoyage, utilisez de l'eau savonneuse puis essuyez à plusieurs reprises à l'aide d'un chiffon mouillé jusqu'à ce que tous les résidus soient éliminés.

Les éclaboussures qui se forment à la surface du four peuvent entraîner une surchauffe et faire fumer ou prendre feu, ou faire jaillir un arc électrique.

2) Veillez à ce que la sole en céramique soit toujours propre. En effet, les graisses peuvent s'échauffer, fumer ou même s'enflammer dès que le four est remis en service.

Attention:

NE PAS RETIRER LA SOLE EN CÉRAMIQUE.

3) Assurez-vous que l'eau savonneuse ou l'eau ne pénètrent pas dans les petits trous des parois.

Sinon, elle risque de causer des dommages au four.

4) N'utilisez pas un vaporisateur pour nettoyer l'intérieur du four.

Protecteur contre les éclaboussures

AU MOINS UNE FOIS PAR SEMAINE, RETIREZ LE PROTECTEUR CONTRE LES ECLABOUSSURES ET LAVEZ SES DEUX FACES A L'AIDE D'UNE SOLUTION ETENDUE DE DETERGENT DouX. LES AMAS DE GRAISSE PEUVENT CHAUFFER AU POINT DE FUMER ET DE BRULER LE PROTECTEUR CONTRE LES ECLABOUSSURES. N'OUBLIEZ PAS DE DEBRANCHER LA FICHE DU CORDON D'ALIMENTATION AVANT D'EFFECTUER CETTE OPERATION.

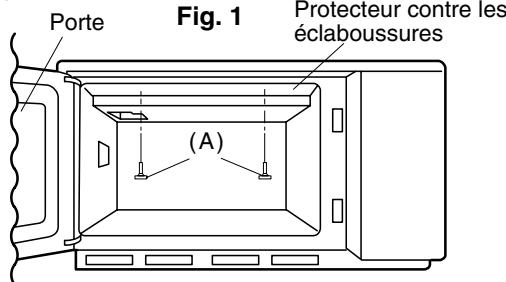

Dépose:

1. Retirez les deux vis moletées (A), comme le montre la figure 1.
2. Retirez le protecteur contre les éclaboussures du four.

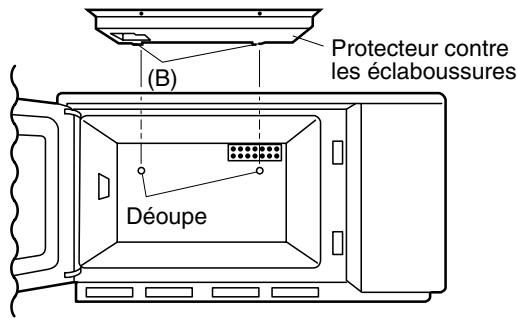

Pose:

1. Engagez les deux languettes du protecteur (B) dans les découpes de la paroi arrière de la cavité du four, comme le montre la figure 2.
2. Assurez le maintien du protecteur au moyen des deux vis molettes (A), comme le montre la figure 1.

Fig. 2

Porte

Essuyer fréquemment la porte (intérieurement et extérieurement), les joints et les surfaces de contact des joints avec un chiffon doux et mouillé pour éliminer les éclaboussures ou dépôts. Ne pas utiliser de nettoyant abrasif.

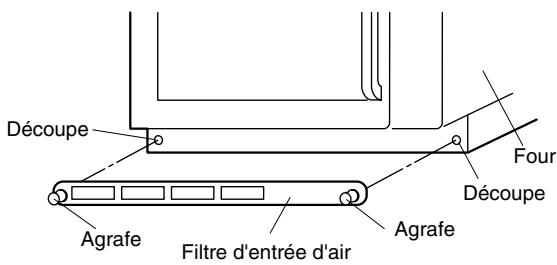

Filtre d'entree d'air

Veillez à ce que le filtre d'entrée d'air soit propre. Pour retirer le filtre, vous devez libérer les deux (2) clips qui le maintiennent.

Lavez le filtre dans une solution d'eau savonneuse puis essuyez-le avec un chiffon doux.

Remettez le filtre en place après nettoyage. Nettoyez le filtre toutes les deux semaines.

Attention:

N'UTILISEZ PAS LE FOUR SANS LE FILTRE À AIR.

Avant d'appeler le depanneur

Avant de faire appel à un technicien, procédez aux vérifications suivantes:

1. Alimentation

Vérifiez que le four est convenablement raccordé à une prise murale.

Vérifiez le fusible et le disjoncteur.

A. La lampe d'éclairage du four s'allume-t-elle?

B. Le ventilateur fonctionne-t-il?

(Vérifiez en plaçant la main sur les ouïes arrière.)

OUI NON

OUI _ NON _

1. Placez une tasse contenant 150ml d'eau dans le four et refermez la porte.

Programmez le four pour la cuisson par micro-ondes pendant 1 minute à la puissance maximum (100%). Puis mettez le four en service.

A. Le témoin de cuisson s'éclaire-t-il?

OUI NON

B. À la fin de ce temps, l'eau est-elle chaude?

OUI NON

Si vous répondez NON à l'une des questions ci-dessus, vérifiez la prise secteur et le fusible. Si tous deux sont en bon état, prenez contact avec un centre d'entretien/agréé par Sharp.

Ce que vous DEVEZ SAVOIR au SUJET des micro-ondes

Les micro-ondes accélèrent les vibrations des molécules d'eau que contiennent les aliments. La friction qui en résulte dégage de la chaleur qui décongèle, réchauffe ou cuit les aliments.

Aliments

Ils absorbent les micro-ondes

Verre, verre céramique et porcelaine

La vaisselle en verre, verre céramique ou porcelain résistant à la chaleur est tout à fait adaptée à une utilisation dans le micro-ondes. La vaisselle ne doit pas contenir de métal (p. ex. cristal au plomb) ou être recouverte de métal (p. ex. bord doré, bleu de cobalt).

Verre, porcelaine, céramique, matières plastiques, papier, etc.

Ils laissent passer les micro-ondes

Céramique

La céramique convient généralement. Elle doit être émaillée, sinon l'humidité peut pénétrer à l'intérieur de la céramique. L'humidité réchauffe cette matière et peut la fêler.

Matériaux plastiques et carton

La vaisselle en matière plastique ou en matière carton résistant à la chaleur et convenant à la cuisson aux micro-ondes peut être utilisée pour décongeler, réchauffer et cuire les mets. Respectez les indications du fabricant.

Film plastique pour micro-ondes

La feuille plastique résistante à la chaleur est idéale pour recouvrir ou envelopper les aliments. Respectez les indications du fabricant.

Sachets à roti

Ils peuvent être utilisés dans le micro-ondes. On ne doit pas les fermer avec des pinces métalliques car la feuille composant le sachet pourrait fondre. Fermez le sachet avec de la ficelle et percez-le en plusieurs endroits avec une fourchette.

Métaux

En règle générale, il ne faut pas utiliser de métaux étant donné que les micro-ondes ne peuvent pas les traverser et ne parviennent donc pas jusqu'aux aliments. Il existe toutefois quelques exceptions : On peut utiliser des étroites bandes de feuille d'aluminium pour recouvrir certaines parties des mets pour éviter qu'elles décongèlent ou cuisent trop rapidement (p. ex. les ailes d'un poulet).

Métaux

Ils reflètent les micro-ondes

On peut utiliser de petites brochettes métalliques ou des barquettes en aluminium (comme ceux contenant les plats cuisinés) mais ils doivent être de dimensions réduites par rapport à la quantité d'aliments. Les barquettes en aluminium doivent par exemple être au moins aux 2/3 ou aux 3/4 pleins. Il est conseillé de mettre les mets dans de la vaisselle appropriée à l'utilisation dans un micro-ondes.

Si l'on utilise des plats en aluminium ou toute autre vaisselle métallique, il faut respecter un écart minimum d'environ 2,0 cm entre le plat et les parois du four qui pourrait être endommagées par la formation d'étincelles.

Ne pas utiliser de vaisselle recouverte de métal ou comptant des pièces ou des éléments métalliques comme p. ex. vis, bords ou poignées.

TEST d'aptitude pour la vaisselle

Si vous n'êtes pas sûr que votre vaisselle puisse être utilisée avec votre micro-ondes, procédez au test suivant :

Mettre l'ustensile dans l'appareil. Poser un contenant contenant 150 ml d'eau sur ou à côté de l'ustensile. Faire fonctionner l'appareil à pleine puissance pendant 1 à 2 minutes. Si l'ustensile reste froid ou à peine tiède, il convient à une utilisation au microondes. Ne pas faire ce test avec de la vaisselle en matière plastique car elle pourrait fondre.

Niveaux 100%

Ces niveaux conviennent bien pour le réchauffage. Vous pouvez également les utiliser pour bouillir des aliments dans l'eau puis les cuire avec un niveau de puissance inférieur (par exemple, riz et pâtes).

Niveau 50%

Ces niveaux conviennent à la cuisson longue d'aliments compacts.

Niveau 20%

Ces niveaux conviennent à la cuisson d'aliments fragiles. Ils peuvent également être utilisés pour prolonger la cuisson des pâtes ou du riz.

Niveau 10%

Ce bas niveau de puissance est parfait pour la décongélation. Vous le désiriez aussi, par exemple, pour la cuisson d'une sauce au fromage.

En principe, il est conseillé de couvrir les aliments à réchauffer ou à cuire. Le cas échéant, il est possible d'asperger les aliments d'un peu d'eau (eau salée, ou bouillon). La vapeur évite que les aliments ne se dessèchent et accélère la cuisson.

Tableau de cuisson et recettes

1500W	Aliments	Température initiale	Niveau de puissance micro-ondes	200g	400g	600g	Remarques
DéCONGÉLATION	Viandes	-18°C	10%	env. 5'20"	env. 8'	env. 12'	Retournez à mi-de-congélation.
	Volailles	-18°C	10%	env. 5'20"	env. 8'30"	env. 13'	Laissez reposer environ 10 mn.
	Poissons	-18°C	10%	env. 5'20"	env. 8'30"	env. 11'
	Fruits	-18°C	10%	env. 4'	env. 7'30"	—
	*Gâteaux (sans fruit ni fromage)	-18°C	10%	env. 1'40"	env. 2'10"	env. 2'40"
	*Gâteaux à la crème	-18°C	10%	env. 1'30"	env. 2'50"	—
	Crevettes	-18°C	10%	env. 5'	env. 8'30"	env. 12'
	**Viandes froides	-18°C	10%	env. 4'	env. 6'30"	env. 9'
RéCHAUFFAGE	Soupes, claires	5±2°C	100%	env. 1'10"	env. 2'10"	env. 3'10"	Couvrez d'une feuille pour fours à micro-ondes ou d'un couvercle. Remuez soigneusement après réchauffage.
	Soupes, à la crème	5±2°C	100%	env. 1'20"	env. 2'20"	env. 3'20"
	Ragoûts	5±2°C	100%	env. 1'20"	env. 2'20"	env. 3'30"
	Nouilles	5±2°C	100%	env. 1'10"	env. 2'	env. 2'50"
	Riz	5±2°C	100%	env. 1'10"	env. 2'	env. 2'50"
	Pommes de terre	5±2°C	100%	env. 1'10"	env. 2'	env. 3'
	Légumes	5±2°C	100%	env. 1'10"	env. 2'	env. 2'50"
	Haricots au four	5±2°C	100%	env. 1'20"	env. 2'20"	—
	Goulash, ragoûts	5±2°C	100%	env. 1'30"	env. 2'30"	env. 3'30"
	*Viandes (150 g)	5±2°C	100%	env. 1'	env. 1'40"	—
	*Saucisses (50 g)	5±2°C	100%	env. 20 s	env. 30 s	env. 50 s	—
CUISSON	Pommes de terre	20±2°C	100%	env. 2'50"	env. 5'30"	env. 6'30"	Utilisez le couvercle de la casserole. Remuez à mi-cuisson.
	Légumes	20±2°C	100%	env. 3'20"	env. 5'30"	env. 7'30"

1800W	Aliments	Température initiale	Niveau de puissance micro-ondes	200g	400g	600g	Remarques
DéCONGÉRATION	Viandes	-18°C	10%	env. 4'30"	env. 6'30"	env. 8'30"	Retournez à mi déconçélation. Laissez reposer environ 10 mn.
	Volailles	-18°C	10%	env. 4'30"	env. 6'30"	env. 9'30"
	Poissons	-18°C	10%	env. 4'30"	env. 6'30"	env. 8'30"
	Fruits	-18°C	10%	env. 2'50"	env. 5'30"	—
	*Gâteaux (sans fruit ni fromage)	-18°C	10%	env. 1'10"	env. 1'50"	env. 2'10"
	*Gâteaux à la crème	-18°C	10%	env. 1'10"	env. 2'10"	—
	Crevettes	-18°C	10%	env. 4"	env. 6'30"	env. 9"
	**Viandes froides	-18°C	10%	env. 3"	env. 5'30"	env. 8"
RéCHAUFFAGE	Soupes, claires	5±2°C	100%	env. 1'	env. 1'40"	env. 2'30"	Couvrez d'une feuille pour fours à micro- ondes ou d'un couvercle. Remuez soignement après réchauffage.
	Soupes, à la crème	5±2°C	100%	env. 1'	env. 2'	env. 2'50"
	Ragoûts	5±2°C	100%	env. 1'10"	env. 2'	env. 2'50"
	Nouilles	5±2°C	100%	env. 50 s	env. 1'20"	env. 2'20"
	Riz	5±2°C	100%	env. 50 s	env. 1'30"	env. 2'30"
	Pommes de terre	5±2°C	100%	env. 50 s	env. 1'30"	env. 2'30"
	Légumes	5±2°C	100%	env. 50 s	env. 1'50"	env. 2'30"
	Haricots au four	5±2°C	100%	env. 1"	env. 2"	—
	Goulash, ragoûts	5±2°C	100%	env. 1'10"	env. 2'10"	env. 3"
	*Viandes (150 g)	5±2°C	100%	env. 40 s	env. 1'20"	—
	*Saucisses (50 g)	5±2°C	100%	env. 15 s	25 s	35 s	—
CUISSON	Pommes de terre	20±2°C	100%	env. 2'10"	env. 4'40"	env. 6"	Utilisez le couvercle de la casserole. Remuez à mi-cuisson.
	Légumes	20±2°C	100%	env. 2'50"	env. 4'40"	env. 6'30"

• z les parties décongelées. Laissez reposer environ 10 mn.

2100W	Aliments	Température initiale	Niveau de puissance micro-ondes	200g	400g	600g	Remarques
DéCONGÉRATION	Viandes	-18°C	10%	env. 4'	env. 5'50"	env. 8'30"	Retournez à mi décongélation. Laissez reposer environ 10 mn.
	Volailles	-18°C	10%	env. 4'20"	env. 6'30"	env. 9'30"
	Poissons	-18°C	10%	env. 4'	env. 5'30"	env. 7'30"
	Fruits	-18°C	10%	env. 2'50"	env. 5'20"	—
	*Gâteaux (sans fruit ni fromage)	-18°C	10%	env. 1'	env. 1'40"	env. 2'
	*Gâteaux à la crème	-18°C	10%	env. 1'25"	env. 2'10"	—
	Crevettes	-18°C	10%	env. 4'	env. 6'30"	env. 9'
	**Viandes froides	-18°C	10%	env. 3'	env. 5'30"	env. 8'
RéCHAUFFAGE	Soupes, claires	5±2°C	100%	env. 50 s	env. 1'30"	env. 2'20"	Couvre d'une feuille pour fours à micro-ondes ou d'un couvercle. Remuez soignement après réchauffage.
	Soupes, à la crème	5±2°C	100%	env. 1'	env. 1'40"	env. 2'40"
	Ragoûts	5±2°C	100%	env. 1'	env. 1'40"	env. 2'
	Nouilles	5±2°C	100%	env. 40 s	env. 1'10"	env. 2'
	Riz	5±2°C	100%	env. 40 s	env. 1'20"	env. 2'
	Pommes de terre	5±2°C	100%	env. 40 s	env. 1'30"	env. 2'10"
	Légumes	5±2°C	100%	env. 50 s	env. 1'30"	env. 2'10"
	Haricots au four	5±2°C	100%	env. 55 s	env. 1'50"	—
	Goulash, ragoûts	5±2°C	100%	env. 1'	env. 2'	env. 2'50"
	*Viandes (150 g)	5±2°C	100%	env. 40 s	env. 1'20"	—
	*Saucisses (50 g)	5±2°C	100%	env. 15 s	25 s	40 s	—
CUISSON	Pommes de terre	20±2°C	100%	env. 2'	env. 3'30"	env. 5'	Utilisez le couvercle de la casserole. Remuez à mi-cuisson.
	Légumes	20±2°C	100%	env. 2'10"	env. 3'50"	env. 5'20"

• Indications d'un nombre de portions (1, 2 ou 3 portions) et non d'un poids en grammes. ** Retiree les parties décongelées. Laissez reposer environ 10 mn.

1500W	Aliments	Température initiale	Niveau de puissance micro-ondes	1 Portion	2 Portions
SPÉCIALITÉS	Pâtisseries danoises	20±2°C	100%	env. 8 s	—
	*Doughnuts/Berlinoises	20±2°C	100%	env. 8 s	env. 12 s
	*Bouchées à la reine	20±2°C	100%	env. 14 s	env. 20 s
	*Burger	5±2°C	100%	env. 1'	1'40"
	*Cheeseburger	5±2°C	50%	env. 1'	1'50"
	Toast et bacon (40 g)	20±2°C	100%	env. 14 s	—
	Oeufs brouillés et bacon (140 g)	5±2°C	100%	env. 40 s	—
1800W	Aliments	Température initiale	Niveau de puissance micro-ondes	1 Portion	2 Portions
SPÉCIALITÉS	Pâtisseries danoises	20±2°C	100%	env. 6 s	—
	*Doughnuts/Berlinoises	20±2°C	100%	env. 5 s	env. 8 s
	*Bouchées à la reine	20±2°C	100%	env. 10 s	env. 15 s
	*Burger	5±2°C	100%	40 s	1'20"
	*Cheeseburger	5±2°C	50%	50 s	1'30"
	Toast et bacon (40 g)	20±2°C	100%	10 s	—
	Oeufs brouillés et bacon (140 g)	5±2°C	100%	35 s	—
2100W	Aliments	Température initiale	Niveau de puissance micro-ondes	1 Portion	2 Portions
SPÉCIALITÉS	Pâtisseries danoises	20±2°C	100%	env. 6 s	—
	*Doughnuts/Berlinoises	20±2°C	100%	env. 5 s	env. 15 s
	*Bouchées à la reine	20±2°C	100%	env. 10 s	1'10"
	*Burger	5±2°C	100%	35 s	1'40"
	*Cheeseburger	5±2°C	50%	50 s	—
	Toast et bacon (40 g)	20±2°C	100%	10 s	—
	Oeufs brouillés et bacon (140 g)	5±2°C	100%	40 s	—

• Indications d'un nombre de portions (1, 2 ou 3 portions) et non d'un poids en grammes.

Omelette

Graissez un plat normal. Battez trois œufs, ajoutez sel et poivre. Versez les œufs dans le plat et cuisez pendant 1 minute 20 secondes/50 secondes/45 secondes environ. Le cas échéant, ajoutez un accompagnement (ragoût, légumes) (2 cuillères à soupe) et cuisez à nouveau pendant environ 20/10/10 secondes.

Oeufs brouillés

Mélangez deux œufs, sel, poivre et un peu de lait. Cuisez pendant 1 minute 10 secondes/45 secondes/45 secondes environ en remuant trois fois.

Placez 2 fines tranches de bacon entre des serviettes en papier et cuisez (environ 30 secondes/20 secondes/15 secondes).

Toast hawaiien

Préparez les tranches de pain grillé beurre. Posez une tranche de jambon, une tranche d'ananas et une tranche de fromage sur un plat. Cuisez environ 25 secondes/20 secondes/20 secondes. Après cuisson, posez l'ensemble sur le pain grillé.

Chocolat chaud à la crème

Versez 150 ml de lait dans une grande tasse, ajoutez 30 g de chocolat noir (en morceaux). Remuez et cuisez 1 minute/50 secondes/40 secondes. Remuez une nouvelle fois en cours de cuisson. Ajoutez de la crème remuée et servez après avoir parsemé de chocolat en poudre.

Remarque: La première valeur correspond à 1500 Watts, la seconde à 1800 Watts, la troisième à 1800 Watts et la quatrième à 2100 Watts. Toutes les recettes supposent l'utilisation de la puissance maximale (100%).

22/F-11

Netzspannung:

R-23AM : 1800 W (IEC 60705)

R-25AM : 2100 W (IEC 60705)

Alimentation électrique:

Fusible/disjoncteur de protection:

Consommation électrique:

230 V, 50 Hz, monophasé

Fusible temporisé 16 A

R-22AM:2.4kW

R-23AM:2.9 kW

R-25AM : 3.15 kW

R-22AM : 1500 W (IEC 60705)

R-23AM : 1800 W (IEC 60705)

R-25AM : 2100 W (IEC 60705)

2450 MHz (Classe B, Groupe 2)

510 mm(L) x 335 mm(H) x 470 mm(P) (un seul four)

510 mm(L) x 670 mm(H) x 470 mm(P) (deux fours)

330 mm(L) x 180 mm(H) x 330 mm(P)

20 litres

Antenne tournante

33 kg environ

Puissance de sortie:

Fréquence des micro-ondes:

Dimensions extérieures:

Dimensions de la cavité:

Volume de la cavité:

Uniformisation de la cuisson:

Poids:

• Classification pour les équipements ISM (industriels, scientifiques et médicaux) décrite dans le standard international CISPR 11.

Netspanning:

R-23AM : 1800 W (IEC 60705)

R-25AM : 2100 W (IEC 60705)

2450 MHz * (classe B/graphe 2)

510 mm(B) x 335 mm(H) x 470 mm(D) (eén oven)

510 mm(B) x 670 mm(H) x 470 mm(D) (deux ovens)

330 mm(B) x 180 mm(H) x 330 mm(D)

Roterende antennae

Ca. 33kg

Uitgangsvermogen:

R-23AM : 1800 W (IEC 60705)

R-25AM:2100W(IEC60705)

Papier recyclé / Imprimé avec de l'encre de soja
