Type de produit	Enceinte colonne
Marque	TRIANGLE
Modèle	COLOR COLONNE
Dimensions (H x L x P)	965 x 188 x 275 mm
Poids	15,50 kg
Sensibilité	90 dB/W/m
Bande passante	45 Hz - 24 kHz
Puissance admissible	100 W
Puissance crête répétitive	200 W
Nombre de voies	3
Impédance nominale	6 Ω
Impédance minimale	3,9 Ω
Fréquence de coupure grave	400 Hz
Fréquence de coupure aigu	3,0 kHz
Matériau du tweeter	Dôme en titane (fragile)
Finition de surface	Synthétique, nettoyable à l'eau
Entretien	Chiffon sec pour la membrane; eau pour la surface
Distance minimale d'écoute	2 mètres
Écartement stéréo conseillé	2 mètres minimum
Recul mural recommandé	40 cm minimum
Garantie	5 ans (2 ans pour ampli caisson)
Recyclage	Matériaux recyclables, déposer en point de vente spécialisé

FOIRE AUX QUESTIONS - COLOR COLONNE TRIANGLE

Quels câbles utiliser pour le branchement ?

Prévoyez un câble de section suffisante, spécialement conçu pour enceintes acoustiques. Nous recommandons nos câbles TRIANGLE Haute Définition. Utilisez des longueurs identiques pour les voies gauche et droite.

Comment nettoyer l'enceinte sans l'endommager ?

Le dôme en titane du tweeter est très fragile : ne le touchez pas avec les doigts ni avec un chiffon (utilisez un pinceau non synthétique très doux si nécessaire). La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec non pelucheux. La surface synthétique se nettoie à l'eau pour enlever les taches.

Quelle distance respecter entre les enceintes et le mur ?

Pour une colonne, ménagez un espace d'au moins 40 cm entre le mur et l'enceinte. Une position proche du mur renforce les basses fréquences, tandis qu'une position éloignée favorise une image sonore large et profonde.

Puis-je placer l'enceinte près d'un téléviseur à tube cathodique ?

Oui mais à une distance d'au moins 1 mètre pour éviter les perturbations magnétiques sur les couleurs de l'écran. Ce n'est pas nécessaire pour une voie centrale blindée.

Comment choisir un amplificateur adapté ?

Utilisez un amplificateur de bonne qualité et de puissance suffisante. Il est préférable d'utiliser un ampli puissant à faible volume qu'un ampli peu puissant poussé à fond, car l'écrêtage peut endommager vos haut-parleurs. Respectez la puissance admissible de 100 W nominaux.

Que faire si le son devient désagréable et distordu ?

Baissez immédiatement le volume : cela signifie que l'amplificateur atteint sa limite et que les haut-parleurs risquent d'être endommagés. Écoutez à un volume raisonnable et n'exploitez pas l'enceinte à pleine puissance en continu.

Comment installer les enceintes pour un système home cinéma ?

Placez les enceintes principales comme pour une écoute stéréo. La voie centrale doit être stable. Utilisez un caisson de grave (ne pas le placer dans un coin). Les voies arrière doivent être placées entre 1,5 et 2 mètres de hauteur, pas à hauteur d'oreille, pour créer une ambiance non localisable.

Quelle est la garantie et que couvre-t-elle ?

Les enceintes bénéficient d'une garantie de 5 ans (2 ans pour l'amplificateur du caisson de grave) à compter de la date d'achat. Elle couvre les défauts de fabrication et est réservée au premier acheteur. Pour l'activer, renvoyez le coupon de garantie avec la facture.

Quels dommages ne sont pas couverts par la garantie ?

Sont exclus : bobine brûlée par excès de puissance, utilisation professionnelle, pièce humide, membrane crevée, dôme écrasé, suspension déchirée, choc mécanique, intervention non autorisée, rayures et impacts sur l'ébénisterie.

Comment faire réparer l'enceinte sous garantie ?

Si vous êtes dans le pays d'achat, contactez votre revendeur. Sinon, contactez le distributeur national du pays où vous vous trouvez. Vous pouvez aussi joindre TRIANGLE en France (coordonnées sur le site) pour connaître le point de réparation agréé.

MODE D'EMPLOI COLOR COLONNE TRIANGLE

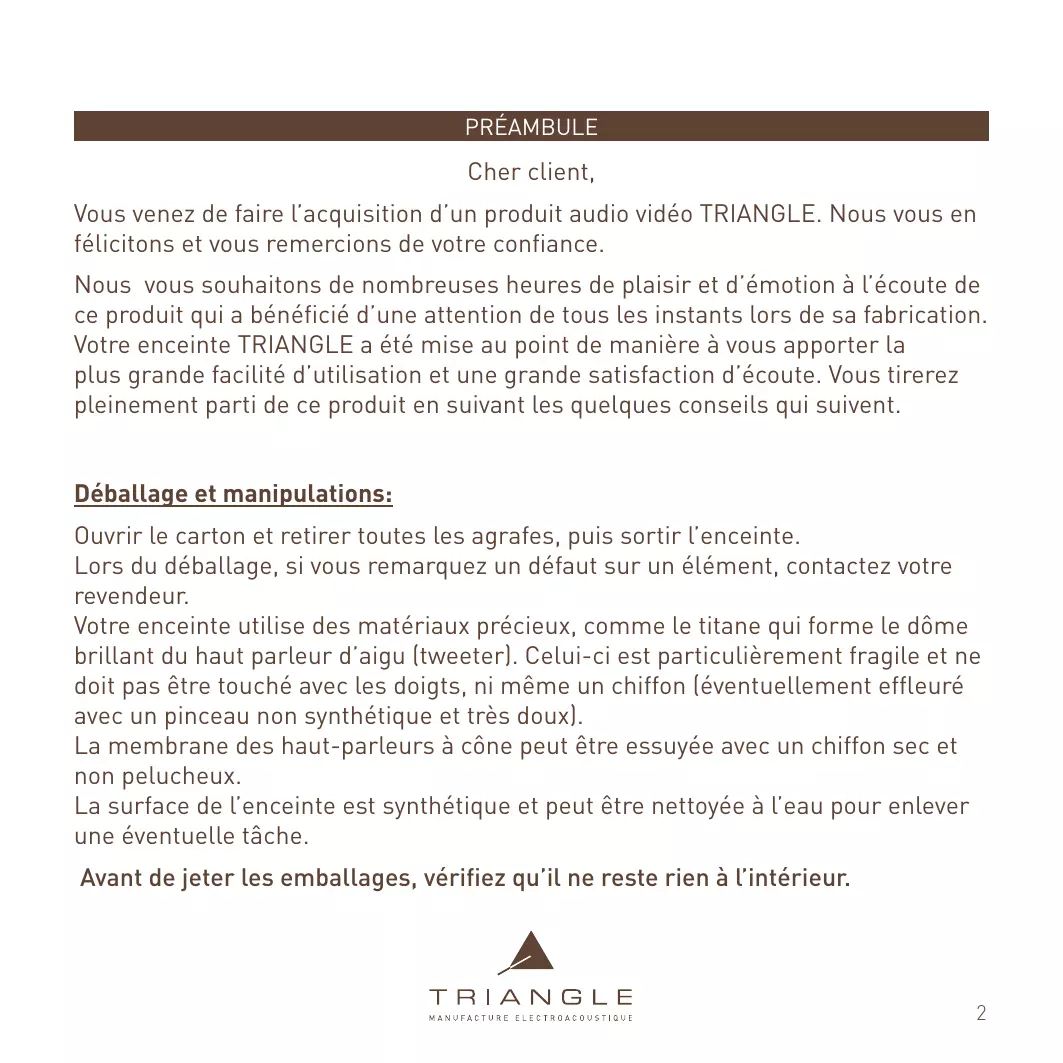

Vous venez de faire l'acquisition d'un produit audio video TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage et manipulations:

Ouvrir le carton et retirer toutes les agrafes, puis sortir l'enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titan qui forme le dôme brillant du haut-parleur d'igu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellement effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Branchement:

Prévoyez un cable de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres cables Haute définition TRIANGLE, qui donnent donc les meilleurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1 metre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

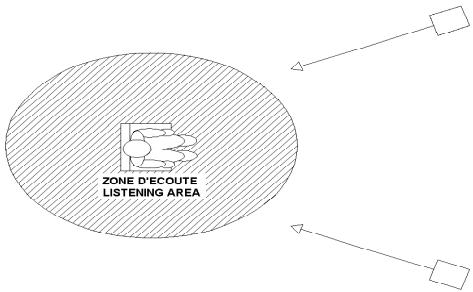

Placement pour la stéréo :

Les enceintes de la gamme sont faciles à placer, la bibliothèque a spécialement été prévue pour fonctionner dans diverses configurations, comme

sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Notre zone d'écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. L'écart entre les enceintes doit également être au minimum de 2 mètres pour

garantir un effet stéréo de bonne qualité.

• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pièce.
• Évitez le placement dans les coins de la pièce. Ils favorisent l'excitation des résonnances propres à la pièce. Pour une colonne, faites un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour le meilleur compromis dans votre pièce).

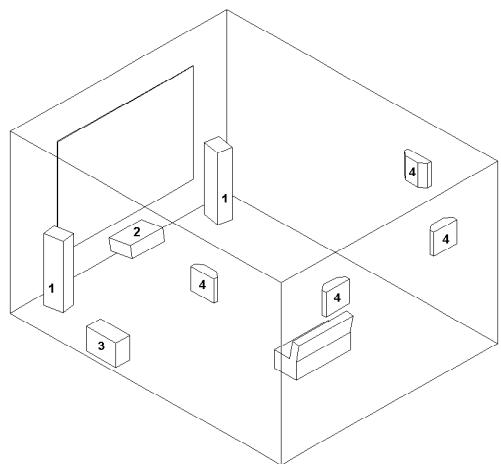

Placement pour le home cinéma :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrière (signal 5.1 : 2 voies arrière, signal 6.1 : 3 voies arrière, signal 7.1 : 4 voies arrière).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placé ment conçu pour lui assurer la (Meilleure) stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet)
• L'utilisation d'un caisson de grave est particulièrement recommandée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidé -dessus de cette fréquence, il faut maîtriser rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonnances désagréables.
• Il est conseilé de placer les voies arrières entre 1, 5 metres et 2 metres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Sur les voies arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.
• Si vous utilisez des bibliothèques dans votre installation Home cinema, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est préférible d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettre

sérieusement en danger la vie de vos hauts-parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Les hauts-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général, les amplificateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la fin. De ce fait, en position milieu, le maximum de pu[issance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous voulez profiter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur de puissance supérieure.

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limitée à deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée - Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, érasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procédure pour faire réparer sous garantie :

Si l'enceinte est utilisée dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

Si l'enceinte est utilisée dans un pays autre que son pays d'achat, vous contactez le distributeur national qui vous informera de l'endroit où votre équipement pourrait être réparé. Vous pouvez appeler TRIANGLE en France ou consulter notre site Internet pour couvrir les coordonnées de votre distributeur local.

Protection de l'environnement :

· Notre produit contient de nombreux matériaux valorisables ou recyclables - En fin de vie, confier le à un point de vente spécialisé.

CHARACTERISTQUES

Produits	Colonne	Bibliothèque	Voie centrale
Sensibilité (dB/W/m)	90	90	90
Bande passante (+ - 3dB Hz - kHz)	45 - 24	80 - 24	80 - 24
Puisance admissible (W)	100	50	50
Puisance créée répétitive (W)	200	100	100
Nombre de voies	3	2	2
Impédance Nominale	6	6	6
Impédance Minimale	3,9	4,5	4,5
Fréquence de coupure grave (Hz)	400	400	400
Fréquence de coupure aigu (KHz)	3,0	3,0	3,0
Dimensions (mm, H x L x P)	965x188x275	290x165x240	195x480x262
Poids (kg)	15,50	4,50	8,90
