MODE D'EMPLOI PROTECTION STATION 650 EATON

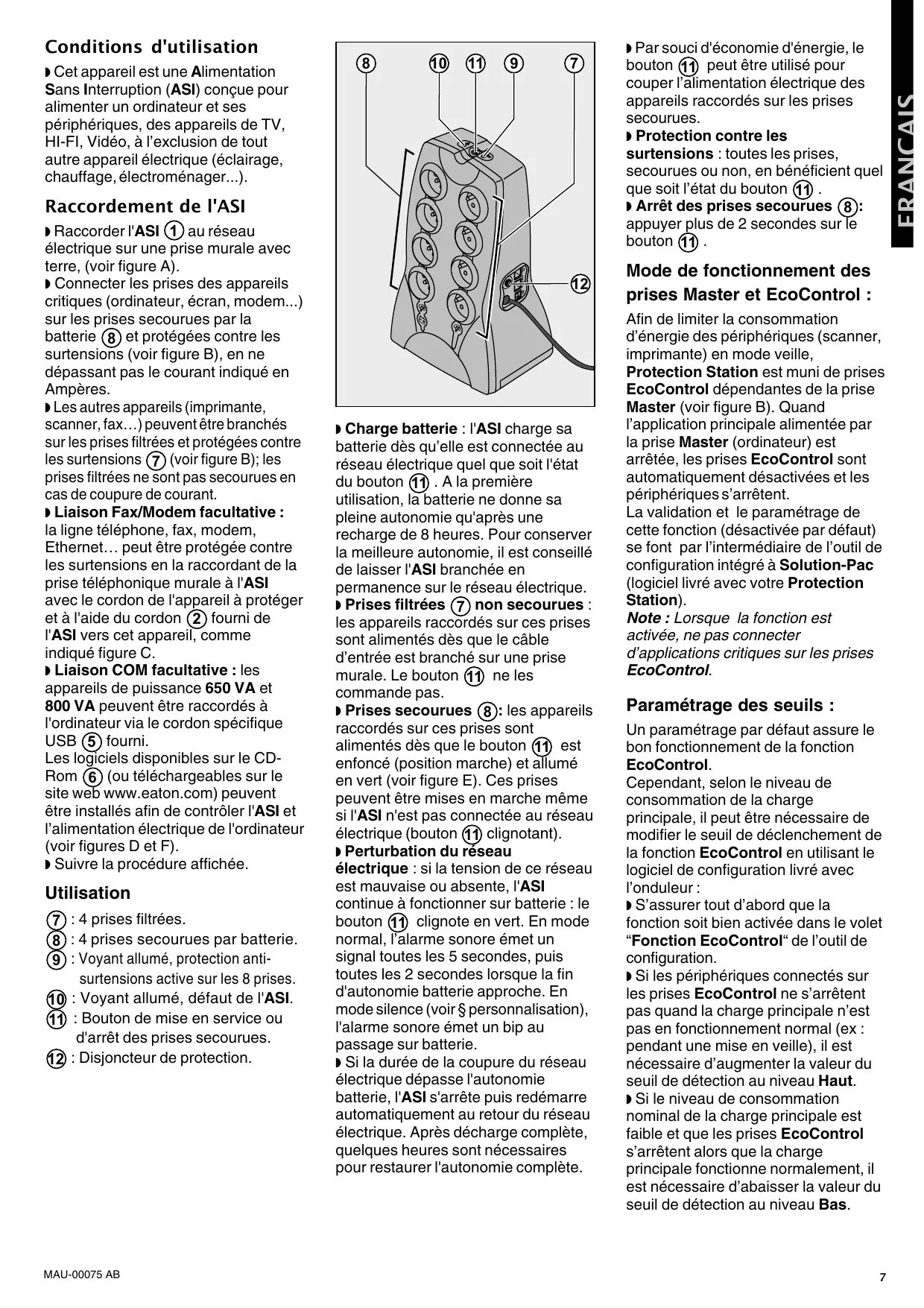

Raccordement de l'ASI ◗ Raccorder l'ASI 1 au réseau

électrique sur une prise murale avec terre, (voir figure A).

◗ Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie 8 et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères. ◗ Les autres appareils (imprimante, scanner, fax…) peuvent être branchés sur les prises filtrées et protégées contre les surtensions 7 (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant. ◗ Liaison Fax/Modem facultative : la ligne téléphone, fax, modem, Ethernet… peut être protégée contre les surtensions en la raccordant de la prise téléphonique murale à l'ASI avec le cordon de l'appareil à protéger et à l'aide du cordon 2 fourni de l'ASI vers cet appareil, comme indiqué figure C. ◗ Liaison COM facultative : les appareils de puissance 650 VA et 800 VA peuvent être raccordés à l'ordinateur via le cordon spécifique USB 5 fourni. Les logiciels disponibles sur le CDRom 6 (ou téléchargeables sur le site web www.eaton.com) peuvent être installés afin de contrôler l'ASI et l’alimentation électrique de l'ordinateur (voir figures D et F). ◗ Suivre la procédure affichée.

◗ Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton 11 clignote en vert. En mode normal, l’alarme sonore émet un signal toutes les 5 secondes, puis toutes les 2 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § personnalisation), l'alarme sonore émet un bip au passage sur batterie. ◗ Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.

bouton 11 peut être utilisé pour couper l’alimentation électrique des appareils raccordés sur les prises secourues.

◗ Protection contre les surtensions : toutes les prises, secourues ou non, en bénéficient quel que soit l’état du bouton 11 . ◗ Arrêt des prises secourues 8 : appuyer plus de 2 secondes sur le bouton 11 .

Mode de fonctionnement des prises Master et EcoControl :

Afin de limiter la consommation d’énergie des périphériques (scanner, imprimante) en mode veille, Protection Station est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l’application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s’arrêtent. La validation et le paramétrage de cette fonction (désactivée par défaut) se font par l’intermédiaire de l’outil de configuration intégré à Solution-Pac (logiciel livré avec votre Protection Station). Note : Lorsque la fonction est activée, ne pas connecter d’applications critiques sur les prises EcoControl.

Paramétrage des seuils :

Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl. Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livré avec l’onduleur : ◗ S’assurer tout d’abord que la fonction soit bien activée dans le volet “Fonction EcoControl“ de l’outil de configuration. ◗ Si les périphériques connectés sur les prises EcoControl ne s’arrêtent pas quand la charge principale n’est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d’augmenter la valeur du seuil de détection au niveau Haut. ◗ Si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s’arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d’abaisser la valeur du seuil de détection au niveau Bas.

◗ Attention : la durée de vie de la batterie décroît de moitié tous les

10°C au-dessus de 25°C. ◗ La batterie ne peut être remplacée que par du personnel qualifié (risque d’électrocution) et par une batterie autorisée par Eaton afin de garantir le bon fonctionnement de l'appareil. ◗ Le rebut de la batterie doît être réalisé conformément à la législation en vigueur. Pour extraire la batterie, arrêter l'appareil (bouton 11 éteint), débrancher le cordon, et procéder comme suit :

◗ Attention : lors du raccordement

des éléments batterie, une inversion des polarités + (rouge) et

- (noir) provoque la destruction de l’appareil.

◗ Les appareils ne sont pas raccordés

◗ Raccorder ces appareils sur les

plus alimentés lors d'une coupure du réseau électrique.

sur les prises secourues 8 .

prises secourues 8 .

sortie et réarmer le disjoncteur 12 en appuyant sur son bouton.

◗ Le bouton vert 11 clignote

◗ L'ASI fonctionne fréquemment sur

par un professionnel ou changer de prise.

◗ Le bouton vert 11 clignote fréquement et l'alarme sonore

émet un signal continu.

◗ L'ASI subit une surcharge sur les

◗ Débrancher l’appareil en cause des

prises secourues 8 .

◗ La ligne téléphonique est

◗ La protection contre les surtensions

◗ Débrancher la ligne téléphonique de

perturbée ou l'accès du modem est impossible.

de la ligne téléphonique

184V-264Vn'est plus assurée.

◗ Faire appel au service après vente.

◗ Le voyant rouge 10 est allumé.
