Type d'appareil	Parafoudre
Nombre de prises	8
Protection contre les surtensions	Oui
Indicateur de protection	Oui
Type de prise	Standard européen
Puissance maximale supportée	Non précisé
Tension nominale	230 V
Fréquence	50/60 Hz
Longueur du câble	Non précisé
Matériau du boîtier	Plastique
Couleur	Noir
Installation	Fixation sur bureau ou murale
Normes de sécurité	Non précisé
Garantie	Non précisé
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - STATION 800USBFR EATON

Comment réinitialiser l'EATON STATION 800USBFR ?

Pour réinitialiser l'EATON STATION 800USBFR, débranchez l'appareil de la prise électrique, attendez 10 secondes, puis rebranchez-le.

Que faire si l'écran de l'EATON STATION 800USBFR ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Essayez également de remplacer le fusible si nécessaire.

Quels types d'appareils peuvent être connectés à l'EATON STATION 800USBFR ?

L'EATON STATION 800USBFR peut alimenter des appareils électroniques comme des ordinateurs, des imprimantes et des équipements de réseau, tant que leur puissance ne dépasse pas 800 VA.

Comment savoir si la batterie de l'EATON STATION 800USBFR doit être remplacée ?

Si l'appareil ne maintient pas la charge ou si l'autonomie est significativement réduite, il est temps de remplacer la batterie.

L'EATON STATION 800USBFR émet un bip, que signifie cela ?

Un bip peut indiquer un problème, comme une surcharge, une batterie faible ou un dysfonctionnement. Consultez le manuel pour des instructions spécifiques selon le type de bip.

Est-ce que l'EATON STATION 800USBFR peut être utilisé avec des appareils de forte puissance ?

Non, l'EATON STATION 800USBFR est conçu pour des appareils ne dépassant pas 800 VA. Pour des appareils de plus forte puissance, envisagez un modèle supérieur.

Comment installer le logiciel de gestion de l'EATON STATION 800USBFR sur mon ordinateur ?

Téléchargez le logiciel depuis le site web d'EATON, installez-le en suivant les instructions à l'écran, puis connectez l'appareil à l'ordinateur via le port USB.

Comment prolonger la durée de vie de la batterie de l'EATON STATION 800USBFR ?

Évitez de laisser l'appareil déchargé pendant de longues périodes et maintenez-le dans un environnement frais et sec.

Que faire si l'EATON STATION 800USBFR chauffe trop ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué. Si la surchauffe persiste, débranchez-le et contactez le support technique.

Où puis-je trouver des pièces de rechange pour l'EATON STATION 800USBFR ?

Les pièces de rechange peuvent être commandées directement sur le site d'EATON ou auprès de revendeurs autorisés.

MODE D'EMPLOI STATION 800USBFR EATON

Conditions d'utilisation

Cet apparéil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des apparéils de TV, HI-Fl, Video, à l'exclusion de tout autre apparéil électrique (éclairage, chauffage, electroménager...).

Raccordement de l'ASI

Raccorder l'ASI ① au réseau électrique sur une prise murale avec terre, (voir figure A).
- Connecter les prises des apparèils critiques (ordonateur, écran, modem...) sur les prises secourues par la batterie ⑧ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères.
- Les autres apparèils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions (7) (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant.
Liaison Fax/Modem facultative : la ligne téléphone, fax, modem, Ethernet... peut etre protegee contre les surtensions en la raccordant de la prise telephonique murale a l'ASI avec le cordon de l'appareil a proteger et a laide du cordon ② fourni de l'ASI vers cet apparieil, comme indiqued figure C.
Liaison COM facultative : les
appareils de puissance 650 VA et
800 VA peuvent etre raccordes a
l'ordinateur via le cordon specifique
USB ⑤ fourni.
Les logiciels disponibles sur le CDRom ⑥ (ou telechargeables sur le site web www.eaton.com) peuvent etre installés afin de contrcler l'ASI et
l'alimentation electrique de I'ordinateur
(voir figures D et F).
Suivre la procEDURE affichée.

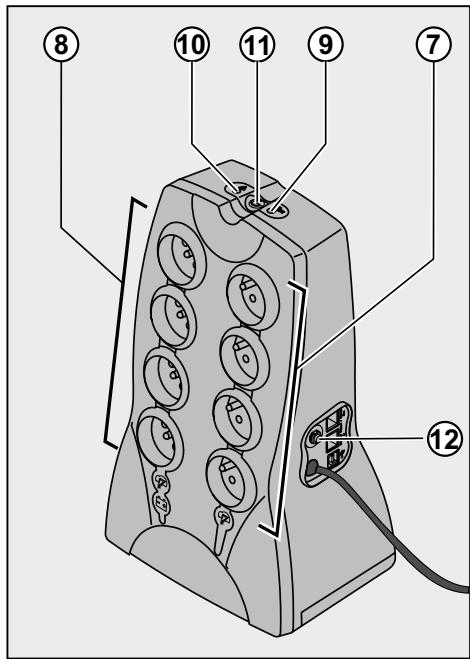

Utilisation

⑦: 4 prises filtrées.
⑧: 4 prises secourues par batterie.
9:Voyant allumé,protection antisurtensions active sur les 8 prises.
10 : Voyant allumé, défaut de l'ASI.
11: Bouton de mise en service ou d'arrêt des prises secourues.
12: Disjoncteur de protection.

Charge batterie : l'ASI charge sa batterie des qu'elle est connectee au réseau électrique quel que soit I'etat du bouton ① . A la première utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique.
Prises filtrées ⑦ non secours : les apparèils raccordés sur ces prises sont alimentés dés que le cable d'entrée est branché sur une prise murale. Le bouton ① ne les commande pas.
Prises secourues 8: les apparils raccordés sur ces prises sont alimentés des que le bouton 11 est enforcé (position marche) et allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 11 clignotant).
- Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absence, l'ASI continue à fonctionner sur batterie : le bouton (1) clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 5 secondes, puis toutes les 2 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § personnelisation), l'alarme sonore émet un bip au passage sur batterie.
Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au return du réseau électrique. Àpres décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.

• Par souci d'économie d'énergie, le bouton ⑪ peut être utilisé pour couper l'alimentation électrique des apparèils raccordés sur les prises secourues.
  Protection contre les surtensions : toutes les prises, secourues ou non, en bénéficient quel que soit l'etat du bouton ①
  Arrêt des prises secouries (8): appuyer plus de 2 secondes sur le bouton (11).

Mode de fonctionnement desprises Master et EcoControl :

Afin de limiter la consommation d'énergie des périphériques (scatter, imprimante) en mode veille,

Protection Station est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l'application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s'arrêtent.

La validation et le paramétrage de cette fonction (déactivée par défaut) se font par l'intermédiaire de l'outil de configuration intégré à Solution-Pac (logiciel livré avec votre Protection Station).

Note : Lorsque la fonction est activée, ne pas connecter d'applications critiques sur les prises EcoControl.

Paramétrage des seuils :

Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl.

Cependant, selon le niveau de consommation de la charge principale, il peut etre nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livre avec l'ondulesur :

S'assurer tout d'abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l'outil de configuration.
Si les péripériques connectés sur les prises EcoControl ne s'arrêtent pas quand la charge principale n'est pas en fonctionnement normal (ex : pendant une mise en voille), il est nécessaire d'augmenter la valeur du seuil de détction au niveau Haut.
Si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s'arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d'abaisser la valeur du seuil de détention au niveau Bas.

Rebut et sécurité batterie

Attention: la durée de vie de la batterie décroît de moitié tous les 10^ au-dessus de 25^ .
La batterie ne peut etre remplacemente que par du personnel qualifie (risque d'electrocution) et par une batterie autorisée par Eaton afin de garantir le bon fonctionnement de l'appareil.

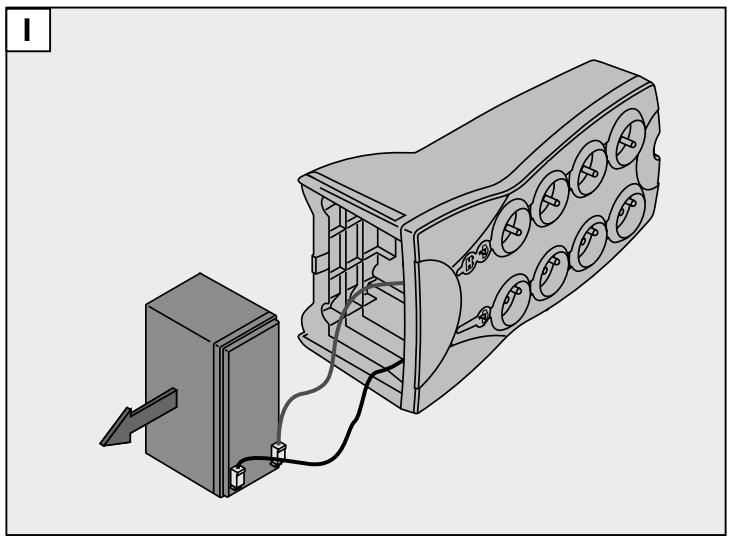

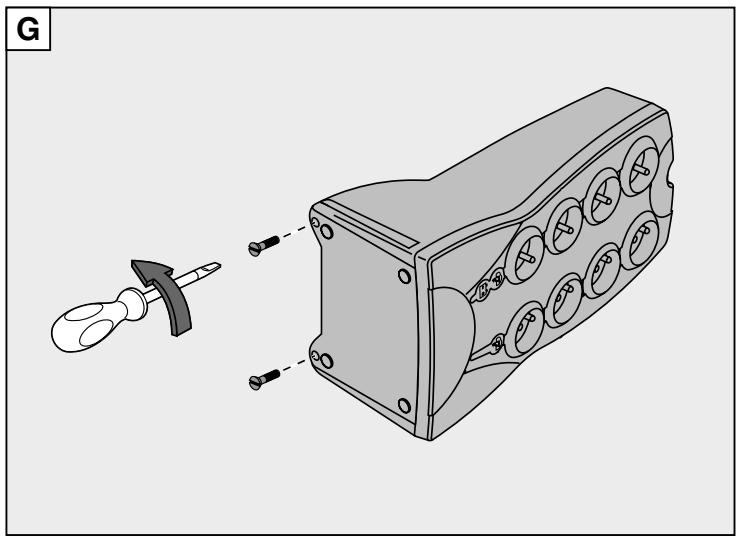

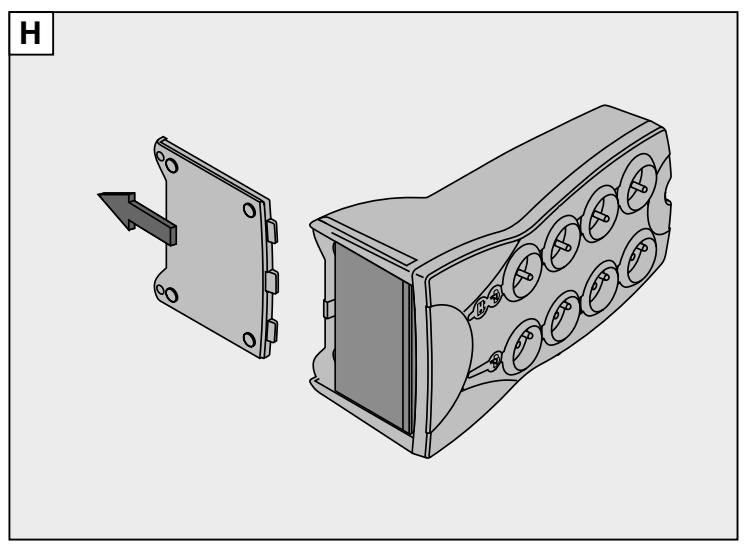

Le rebut de la batterie doit être réalisé conformément à la législation en vigueur. Pour extraire la batterie, arrêter l'appareil (bouton ⑪ éteint), débrancher le cordon, et procéder comme suit :

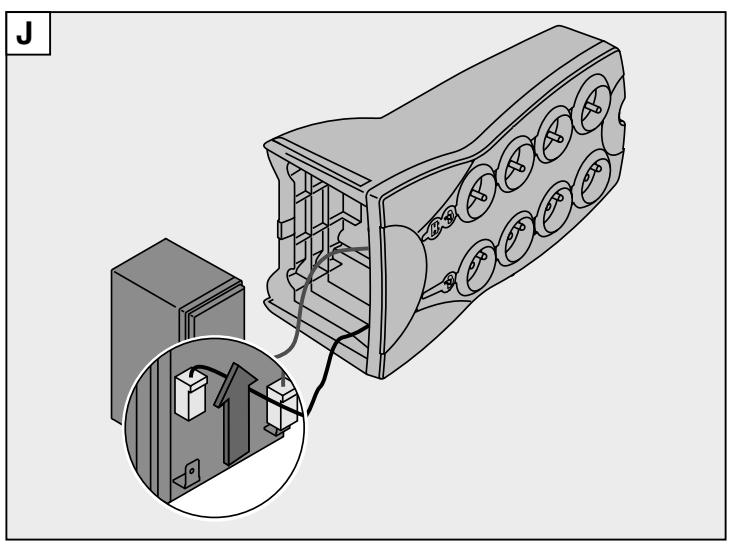

Changement de la batterie

Attention : lors du raccordement des éléments batterie, une inversion des polarités + (rouge) et - (noir) provoque la destruction de l'appareil.

Dépannage

	Symptôme	Diagnostic	Remède
1	► Les prises secourues 8 ne sont pas alimentées.	► Le bouton 11 n'est pas enforcé.	► Appuyer sur le bouton 11 et vérifier qu'il s'est allumé en vert.
2	► Les apparciels raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	► Les apparciels ne sont pas raccordés sur les prises secourues 8.	► Raccorder ces apparciels sur les prises secourues 8.
3	► Le réseau électrique estprésent mais l'ASI fonctionne sur sa batterie.	► Le disjoncteur 12 s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	► Débrancher l'appareil en cause en sortie et réarmer le disjoncteur 12 en appuyant sur son bouton.
4	► Les prises filtrées 7 ne sont pas alimentées.	► La prise murale n'est pas alimentée.	► Rétablit l'alimentation de la prise murale.
		► Le disjoncteur 12 s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	► Débrancher l'appareil en cause en sortie et réarmer le disjoncteur 12 en appuyant sur son bouton.
5	► Le bouton vert 11 clignote également et l'alarme sonore émet un signal toutes les 5 secondes.	► L'ASI fonctionne féquement sur batterie car le courant fourni par la prise murale est de mauvaise qualité.	► Faire vérifier l'installation électrique par un professionnel ou changer de prise.
6	► Le bouton vert 11 clignote également et l'alarme sonore émet un signal continu.	► L'ASI subit une surcharge sur les prises secourues 8.	► Débrancher l'appareil en cause des prises secourues 8.
7	► Levoyant rouge 10 est allumé et l'alarme sonore émet un signal toutes les 30 secondes.	► L'ASI a subit un début. Les prises secourues 8 ne sont plus alimentées.	► Faire appel au service après vente.
8	► Levoyant vert 9 est étéint et les prises 7 sont alimentées.	► La protection contre les surtensions n'est plus assurée.	► Faire appel au service après vente.
9	► La ligne téléphonique est perturbée ou l'accès du modem est impossible.	► La protection contre les surtensions de la ligne téléphonique n'est plus assurée.	► Débrancher la ligne téléphonique de la prise murale.
			► Faire appel au service après vente.
10	► Le voyant rouge 10 est allumé.	► La batterie a atteint sa fin de vie.	► Faire replacer la batterie.

Personnalisation avancée de votre ASI :

Sensibilité aux variations du réseau électrique d'entrée			Alarme sonore
A utiliser uniquement en cas de fréquents passages sur batterie de l'ASI du fait de variations importantes de la tension du réseau électrique d'entrée.			Possibilité de désactiver l'alarme sonore lorsque l'ASI fonctionne sur batterie.
Accès au mode de programmation: appareil à l'accrit, notamment le bouton ⑪11 appuyé pendant 6 s et le relâcher après l'allumage des voyants ⑩11 ⑨.			Accès au mode de programmation: appareil à l'accrit, notamment le bouton ⑪11 appuyé pendant 11 s et le relâcher au fonctionnement de l'alarme sonore.
Affichage des 3 plages possibles de tension suivant l'état des voyants ⑩ et ⑪:			Obtention des 2 modes possibles de l'alarme sonore:
Mode normal (configuration usine): réseau d'entrée compris entre 184V et 264V	Mode étendu bas : réseau d'entrée compris entre 160V et 264V	Mode étendu bas et haut : réseau d'entrée compris entre 160V et 284V	Mode normal (configuration usine): l'ASI émet un bip tout les 10 s en fonctionnement sur batterie.	Mode silence: l'ASI émet un seul bip au passage sur batterie puis reste silencieuse.
⑩=ON ⑪=ON ⑩=ON ⑪=OFF ⑩=OFF ⑪=ON			Mode normal activé: Programmation par un bip long.	Mode silence activé: Programmation par un bip court.
Changement de mode par appuis successifs sur le bouton ①11 .			Changement de mode par appuis successifs sur le bouton ⑪11 .
Mémorisation du mode après 10 s sans appui.			Mémorisation du mode après 10 s sans appui.
