Intitulé	Détails
Type de produit	Onduleur
Caractéristiques techniques principales	Technologie line-interactive, régulation automatique de la tension (AVR)
Alimentation électrique	Entrée : 230 V ± 20 % ; Sortie : 230 V ± 5 %
Dimensions approximatives	Dimensions : 280 x 100 x 140 mm
Poids	Poids : 4,5 kg
Compatibilités	Compatible avec les équipements informatiques, les appareils électroniques sensibles
Type de batterie	Batterie plomb-acide, maintenance gratuite
Tension	Tension de la batterie : 12 V
Puissance	Puissance nominale : 650 VA / 400 W
Fonctions principales	Protection contre les surtensions, filtrage des parasites, autonomie prolongée en cas de coupure de courant
Entretien et nettoyage	Vérification régulière de l'état de la batterie, nettoyage des connecteurs
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de remplacement de la batterie
Sécurité	Protection contre les courts-circuits, surchauffe, et surcharge
Informations générales utiles	Garantie de 2 ans, certification CE

FOIRE AUX QUESTIONS - ELLIPSE ECO 650 EATON

Comment réinitialiser l'EATON ELLIPSE ECO 650 ?

Pour réinitialiser votre EATON ELLIPSE ECO 650, éteignez l'onduleur, débranchez-le de la prise secteur, puis maintenez le bouton d'alimentation enfoncé pendant 10 secondes avant de le rebrancher.

Que faire si l'onduleur émet un bip constant ?

Un bip constant indique généralement une surcharge. Vérifiez les équipements connectés et réduisez la charge si nécessaire.

Comment savoir si la batterie de l'EATON ELLIPSE ECO 650 doit être remplacée ?

Si l'onduleur signale une batterie faible ou si l'autonomie est significativement réduite, il est temps de remplacer la batterie.

L'onduleur ne s'allume pas, que faire ?

Vérifiez que l'EATON ELLIPSE ECO 650 est correctement branché à une prise fonctionnelle. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment effectuer un test de la batterie ?

Pour tester la batterie, débranchez l'onduleur de la prise secteur et simulez une coupure de courant. L'onduleur doit continuer à alimenter les appareils connectés.

Quels appareils peuvent être connectés à l'EATON ELLIPSE ECO 650 ?

L'EATON ELLIPSE ECO 650 est conçu pour des équipements tels que les ordinateurs, les routeurs et d'autres appareils électroniques sensibles. Assurez-vous que la puissance totale ne dépasse pas 650 VA.

Comment nettoyer l'EATON ELLIPSE ECO 650 ?

Éteignez l'onduleur et débranchez-le. Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez les produits chimiques ou abrasifs.

Où trouver des pièces de rechange pour l'EATON ELLIPSE ECO 650 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur EATON local ou sur le site officiel d'EATON.

Quelle est la durée de vie typique de la batterie de l'EATON ELLIPSE ECO 650 ?

La durée de vie de la batterie dépend de l'utilisation, mais elle est généralement de 3 à 5 ans.

Comment savoir si l'EATON ELLIPSE ECO 650 fonctionne correctement ?

Vérifiez les indicateurs LED sur l'onduleur. Si tous les voyants sont verts et qu'il n'émet pas de bips anormaux, l'appareil fonctionne correctement.

MODE D'EMPLOI ELLIPSE ECO 650 EATON

Conditions d'utilisation

• Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, vidéo, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...). L'ASI peut être installée en position horizontale, verticale, ou en Rack 2U (kit optionnel).

Raccordement de l'asi

Raccorder l'ASI ① au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni ④ pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A). - Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie ⑨ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères. - Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions (8) (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant. Liaison Modem Internet / réseau facultative: la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour cela, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni). - Liaison USB facultative : l'appareil ASI peut être connecté à l'ordinateur via le câble USB ⑤ fourni. Le logiciel est disponible sur le CD-ROM ⑤ ou peut être téléchargé à partir du site powerquality.eaton.com (voir les figures D et F). Enregistrement de la garantie sur le site powerquality.eaton.com.

Mode de fonctionnement des prises master et ecocontrol

Afin de limiter la consommation d'énergie des périphériques (scanner, imprimante) en mode veille, Ellipse ECO est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l'application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s'arrêtent.

La validation et le paramétrage de cette fonction (déactivée par défaut) se font par l'intermédiaire de l'outil de configuration intégré au logiciel.

Note : lorsque la fonction est activée, ne pas connecter d'applications critiques sur les prises EcoControl.

Paramétrage des seuils

Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl.

Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livré avec l'ondulateur :

• S'assurer tout d'abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l'outil de configuration.
• si les périphériques connectés sur les prises EcoControl ne s'arrêtent pas quand la charge principale n'est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d'augmenter la valeur du seuil de détection au niveau Haut.
• si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s'arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d'abaisser la valeur du seuil de détection au niveau Bas.

Utilisation

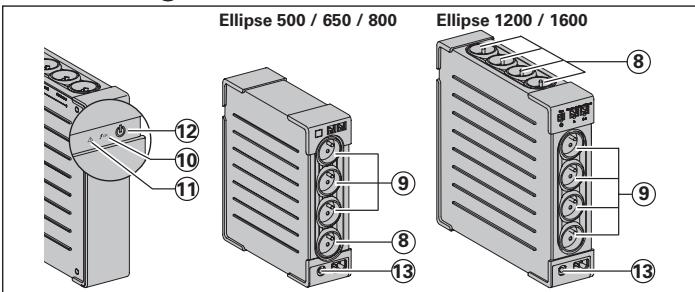

⑧ : Prises filtrées. 9 : Prises secourues par batterie. 10 : Voyant allumé, protection antisurtensions active. 11 : Voyant allumé, défaut de l'ASI. 12 : Bouton de mise en service ou d'arrêt des prises secourues. 13 : Disjoncteur de protection.

Charge batterie: l'ASI charge sa batterie dès qu'elle est connectée au réseau électrique quel que soit l'état du bouton ⑫. A la première

utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique.

• Mise en marche de l'ASI : appuyer sur le bouton 12 environ 1 seconde.
• Prises filtrées (8) non secourues : les appareils raccordés sur ces prises sont alimentés dès que le cable d'entrée (4) est branché sur une prise murale. Le bouton (12) ne les commande pas.
• Prises secourues 9: les apparueils raccordés sur ces prises sont alimentés dès que le bouton 12 est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 12 clignotant).
• Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton ⑫ clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § ajustements), l'alarme sonore émet un bip au passage sur batterie.
• Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Aprè
• Par souci d'économie d'énergie, le bouton ⑫ peut être utilisé pour couper l'alimentation électrique des appareils raccordés sur les prises sécurisées.
• Parafoudre : toutes les prises, sécurisées ou non, en bénéficient quel que soit l'état du bouton (12).
• Arrêt des prises secourues (9) : appuyer plus de 2 secondes sur le bouton (12).

Dépannage (Pour toute information, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente)

	Symptôme	Diagnostic	Remède
1	• Les prises secourues ⑨ ne sont pas alimentées.	• Le bouton ⑫ n'est pas allumé.	• Appuyer sur le bouton ⑫ et vérifier qu'il s'est allumé en vert.
2	• Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	• Les appareils ne sont pas raccordés sur les prises secourues ⑨.	• Raccorder ces appareils sur les prises secourues ⑨.
3	• Le réseau électrique est présente mais l'ASI fonctionne sur sa batterie.	• Le disjoncteur ⑬, place sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	• Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑬ en appuyant sur son bouton.
4	• Les prises filtrées ⑧ ne sont pas alimentées.	• La prise murale n'est pas alimentée.	• Rétabir l'alimentation de la prise murale.
		• Le disjoncteur ⑬, place sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	• Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑬ en appuyant sur son bouton.
5	• Le bouton vert ⑫ clignote féquement et l'alarme sonore fonctionne.	• L'ASI fonctionne féquement sur batterie car le courant fourni par la prise murale est de mauvaise qualité.	• Faire vérifier l'installation électrique par un professionnel ou changer de prise.
6	• Le bouton vert ⑫ clignote féquement et l'alarme sonore émet un signal continu.	• L'ASI subit une surcharge sur les prises secourues ⑨.	• Débrancher l'apparil en cause des prises secourues ⑨.
7	• Le voyageant rouge ⑪ est allumé et l'alarme sonore émet un signal toutes les 30 secondes.	• L'ASI a subit un début. Les prises secourues ⑨ ne sont plus alimentées.	• Faire appel au service après vente.
8	• Le voyageant vert ⑩ est étée int et les prises ⑧ sont alimentées.	• La protection contre les surtensions n'est plus assurée.	• Faire appel au service après vente.
9	• La ligne téléphonique est perturbée ou l'accès du modem est impossible.	• La protection contre les surtensions de la ligne téléphonique n'est plus assurée.	• Débrancher la ligne téléphonique de la prise murale.
			• Faire appel au service après vente.
10	• Le voyageant rouge ⑪ clignote.	• La batterie a atteint sa fin de vie.	• Faire replacer la batterie.
11	• Les prises ECoControl restent alimentées alors que l'application principale (prise Master) est arrêtée.	• La fonction EcoControl n'est pas activée ou est mal paramétrée.	• Activer ou paramétrer correctement la fonction EcoControl en utilisant le logiciel fourni avec le produit.

Personnalisation avancée de votre ASI

Sensibilité aux variations du réseau électrique d'entrée	Alarme sonore
A utiliser uniquement en cas de fréquents passages sur batterie de l'ASI du fait de variations importantes de la tension du réseau électrique d'entrée. Accès au mode de programmation : apparéil à l'arrêt, notamment le bouton 12 appuyé pendant 6 s et le relâcher après l'allumage des voyageants 11 12. • Affichage des 3 plages possibles de tension suivant l'état des voyageants 11 et 12 :	Possibilité de désactiver l'alarme sonore lorsque l'ASI fonctionne sur batterie. Accès au mode de programmation : apparéil à l'arrêt, notamment le bouton 12 appuyé pendant 11 s et le relâcher au fonctionnement de l'alarme sonore. Obtention des 2 modes possibles de l'alarme sonore :
Mode normal (configuration usine) : réseau d'entrée compris entre 184 V et 264 V 11=ON 12=ON 11=ON 12=OFF 11=OFF 12=ON Δ-FOK 11 10 12 → Δ-FOK 11 10 12 → Δ-FOK 11 10 12 Changement de mode par appuis successifs sur le bouton 12. • Mémorisation du mode après 10 s sans appui.	Mode normal (configuration usine) : l'ASI émet un seul bip au passage sur batterie puis reste silencieuse. Mode normal activé : ↑programmation par un bip continu. → ↑Mémorisation du mode après 5 s sans appui.
