Caractéristiques	Détails
Type de produit	Switch Ethernet non manageable
Ports	16 ports 10/100/1000 Mbps
Alimentation électrique	Alimentation externe 100-240V AC
Dimensions approximatives	440 x 180 x 44 mm
Poids	1.5 kg
Compatibilités	Compatible avec tous les appareils Ethernet
Fonctions principales	Auto-Negotiation, Auto-MDI/MDI-X
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10% à 90% sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - TPE-S160 TRENDNET

Comment réinitialiser le TRENDNET TPE-S160 aux paramètres d'usine ?

Pour réinitialiser le TPE-S160, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi mon switch TRENDNET TPE-S160 ne détecte-t-il pas certains appareils ?

Vérifiez que tous les câbles Ethernet sont correctement branchés et fonctionnels. Assurez-vous également que les appareils que vous essayez de connecter sont allumés et configurés correctement.

Quels sont les voyants lumineux sur le TRENDNET TPE-S160 et que signifient-ils ?

Le TPE-S160 dispose de voyants pour l'alimentation, la connexion et l'activité des ports. Un voyant vert fixe indique une connexion active, tandis qu'un voyant clignotant signifie une activité de données.

Comment savoir si le TRENDNET TPE-S160 est surchargé ?

Si le TPE-S160 émet des bruits inhabituels ou si les voyants d'alimentation clignotent de manière irrégulière, cela peut indiquer une surcharge. Déconnectez certains appareils pour éviter d'endommager le switch.

Le TRENDNET TPE-S160 prend-il en charge l'alimentation par Ethernet (PoE) ?

Oui, le TRENDNET TPE-S160 prend en charge l'alimentation par Ethernet (PoE) sur les ports compatibles, ce qui permet d'alimenter des appareils tels que des caméras IP ou des points d'accès sans avoir besoin de câbles d'alimentation supplémentaires.

Quelle est la capacité de commutation du TRENDNET TPE-S160 ?

Le TRENDNET TPE-S160 a une capacité de commutation de 32 Gbps, ce qui permet un transfert de données rapide entre les ports.

Comment mettre à jour le firmware du TRENDNET TPE-S160 ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de TRENDNET. Ensuite, accédez à l'interface d'administration du switch via un navigateur web et suivez les instructions pour télécharger et installer le nouveau firmware.

Le TRENDNET TPE-S160 est-il compatible avec les réseaux 10/100/1000 Mbps ?

Oui, le TRENDNET TPE-S160 est un switch Gigabit qui prend en charge les vitesses 10/100/1000 Mbps sur tous ses ports.

MODE D'EMPLOI TPE-S160 TRENDNET

Guide d'installation rapide

Français 1

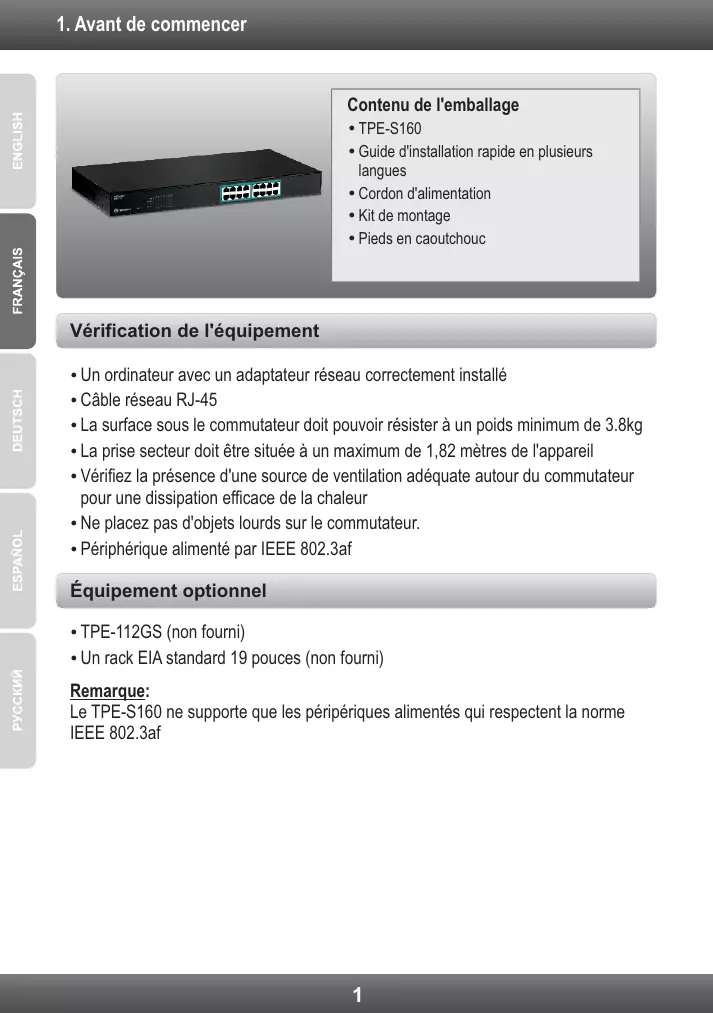

1. Avant de commencer 1
   2.Voyants 2
   3.Installation du matériel 3

Contenu de l'emballage

• TPE-S160
• Guide d'installation rapide en plusieurs langues
  Cordon d'alimentation
  Kit de montage
• Pieds en caoutchouc

Vérification de l'équipement

• Un ordinateur avec un adaptateur réseau correctement installé
  Cable reseau RJ-45
• La surface sous le commutateur doit pouvoir résister à un poids minimum de 3.8kg
• La prise secteur doit être située à un maximum de 1,82 mètres de l'appareil
• Vérifiez la présence d'une source de ventilation adequate autour du commutateur pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le commutateur.
• Periphérique alimenté par IEEE 802.3af

Équipement optionnel

• TPE-112GS (non fourni)
• Un rack EIA standard 19 pouces (non fourmi)

Remarque:

Le TPE-S160 ne supporte que les péripériques alimentés qui respectent la norme IEEE 802.3af

Voyant indiquant le statut de l'appareil	Couleur	Séquence	Définition
Power	Jaune	Fixe	Périphrérique alimenté allumé
	N/A	Arrêt	Périphrérique alimenté éteint
PoE (Power over Ethernet)	Jaune	Fixe	PoE device is connected
	N/A	Arrêt	Un périphrérique PoE est connecté
Link/ACT	Vert	Fixe	100/200Mbps (Half/Full) ou 10/20 Mbps (Half/Full Duplex) branché (par port)
		Clignotant	Emission/reception de données (par port)
	N/A	Arrêt	Aucune connexion au port

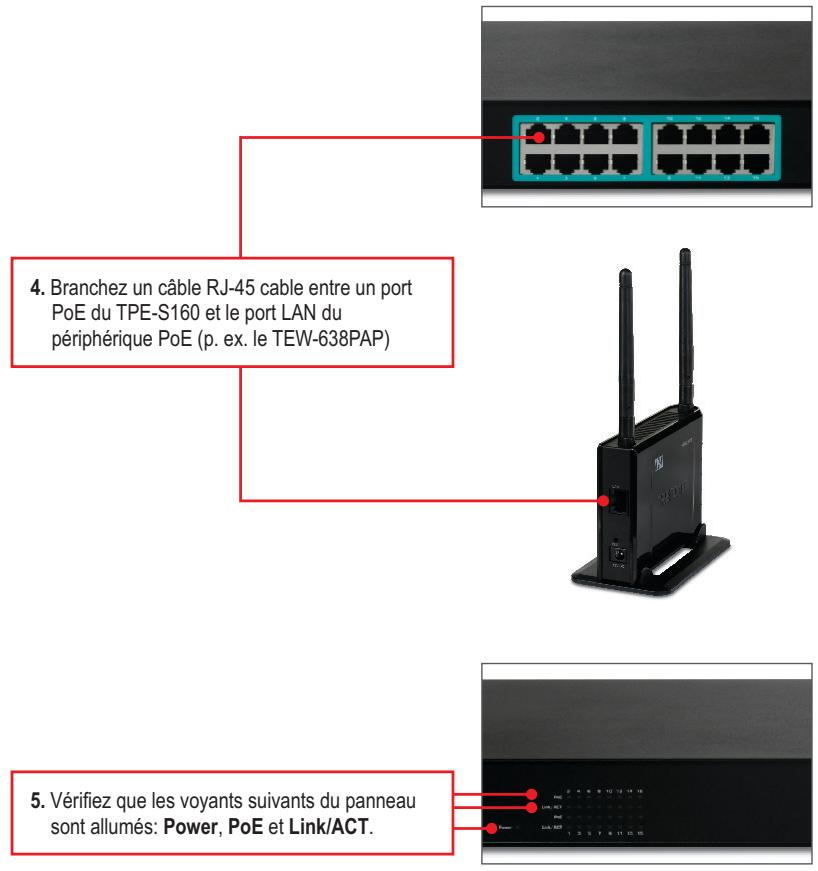

3. Installation du matériel

1. Branchez le Cordon électric à l'arrière du TPE-S160 et à une prise de courant.
2. Déplacer l'interrupteur d'alimentation en position marche.

1. Branchez un cable réseau RJ-45 entre l'ordinateur et un port Ethernet disponible sur le TPE-S160.

Utilisation du TPE-S160 et du TPE-112GS avec un pérophérique non-POE

Remarque: Notez la puissance de sortie de votre périphérique non PoE.

Le TPE-112GS ne supporte que les périhériques non PoE avec une puissance de sortie de 5V, 7,5V, 9V ou de 12V.

1. Sélectionnez le voltage ajustat (5V, 7.5V, 9V ou 12V).

1. Branchez un cable Ethernet entre le port PoE (1 à 4) du switch TPE-S160 et le port POE IN du TPE-112GS.

1. Branchez une cable Ethernet entre le péripérisque non PoE et le port DATA OUT du TPE-112GS.
2. Branchez le cable Jumper entre un périhérique non PoE (p. ex. le TEW-637AP) et le TPE-112GS.
3. Vérifiez que les voyants suivants du panneau sont allumés: Power, PoE Status et Link/ACT.

Montage du rack

Le Switch peut être installé dans un rack EIA standard de 19 pouces qui peut être placé dans une armoire de répartition avec d'autres équipements.

1. Attachez les supports de montage des deux cots du switch et fixez les avec les vis fournies.
2. Installé soignement le switch dans le rack. Alignez le support sur les trous des vis du rack et utilisez les vis fournies avec le matériel pour installer le switch.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port 10/100Mbps PoE Switch

Modèle:

TPE-S160

Nom Commercial:

TRENDnet

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je declare par la première que les produits et apparèls mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 22, 2011

Date

Ce produit TRENDnet comprend un logiciel libre et rdit par des programmeurs tiers. Ces codes sont sujet à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limite GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuiliez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifique de chaque licence.

Les codes source sont disponibles au在网络ment sur le site Internet de TRENDnet web site (http://trendnet.com/downloads/list_gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Voupez égarlement demander les codes source en contactant TRENDnet.
