Type de produit	Switch réseau administrable de couche 2
Marque	TRENDnet
Modèle	TL2-F70284
Ports	24 ports SFP Gigabit (100 Mb/s - 1 Gb/s) + 4 ports SFP+ 10 G (1 Gb/s - 10 Gb/s)
Capacité de commutation	128 Gbit/s
Mémoire tampon	2 Mo
Table d'adresses MAC	32 000 entrées
Dimensions	440 x 270 x 44 mm (17,3 x 10,63 x 1,73 pouces)
Poids	3,82 kg (8,42 livres)
Alimentation	100 - 240 V CA, 50/60 Hz, consommation max. 38,4 W
Ventilateurs	3 ventilateurs intelligents, niveau sonore max. 52,9 dBa
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	Max. 90 % sans condensation
Fonctions de gestion	Interface Web, CLI (console, Telnet, SSH), SNMP, RMON, VLAN, QoS, LACP, IGMP, routage statique IPv4/IPv6
Normes supportées	IEEE 802.1p/Q/s/w/X/v/ab, 802.3u/x/ab/ae/ad/z
Montage en rack	Oui, hauteur 1U, kit de montage inclus
Contenu de l'emballage	Switch, guide d'installation rapide, cordon d'alimentation, câble console RJ-45 vers RS-232, kit de montage rack
Garantie	3 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Respecter les consignes électriques standard. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contacter le support TRENDnet pour toute réparation ou pièce détachée.

FOIRE AUX QUESTIONS - TL2F70284 TRENDNET

Comment réinitialiser le switch TRENDnet TL2-F70284 ?

Utilisez le bouton de réinitialisation situé sur le panneau avant. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez. Les paramètres d'usine seront restaurés.

Comment accéder à l'interface web du switch ?

Connectez-vous au switch via un câble Ethernet. Ouvrez un navigateur et saisissez l'adresse IP par défaut (souvent 192.168.10.1). Connectez-vous avec le nom d'utilisateur et mot de passe par défaut (admin/admin). Vérifiez le guide pour les identifiants exacts.

Ce switch supporte-t-il le PoE ?

Non, le modèle TL2-F70284 n'intègre pas de fonction PoE. Il s'agit d'un switch SFP dédié aux liaisons fibre et cuivre sans alimentation via Ethernet.

Comment configurer un VLAN sur le TL2-F70284 ?

Accédez à l'interface Web, allez dans la section VLAN, puis créez un VLAN avec un ID (1-4094). Attribuez les ports souhaités en mode tagged ou untagged. Activez le VLAN 802.1Q pour le marquage.

Comment activer la QoS pour prioriser le trafic VoIP ?

Dans l'interface de gestion, allez dans QoS, configurez les files d'attente avec Priorité stricte (SP) ou WRR. Associez les paquets VoIP (DSCP EF) à la file haute priorité. Activez aussi le Voice VLAN pour isoler le trafic vocal.

Quelle est la consommation électrique maximale du switch ?

La consommation maximale est de 38,4 W sous une alimentation de 100-240 V CA. La consommation typique varie selon la charge des ports.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site TRENDnet. Dans l'interface Web, allez dans Gestion > Mise à jour du firmware, sélectionnez le fichier via HTTP ou TFTP, puis confirmez. Le redémarrage est automatique.

Quels câbles sont nécessaires pour la console ?

Le switch est livré avec un câble console RJ-45 vers RS-232. Vous aurez besoin d'un adaptateur USB-série si votre ordinateur n'a pas de port RS-232.

Comment configurer l'agrégation de liens (LACP) ?

Dans l'interface Web, allez dans Agrégation de liens. Créez un groupe LACP, sélectionnez les ports à agréger (jusqu'à 8 groupes), et activez LACP. Les deux extrémités doivent être configurées en mode actif.

Que faire si le switch ne démarre pas ?

Vérifiez le cordon d'alimentation et la prise. Essayez un autre câble. Si les voyants restent éteints, effectuez une réinitialisation matérielle. Si le problème persiste, contactez le support TRENDnet (garantie 3 ans).

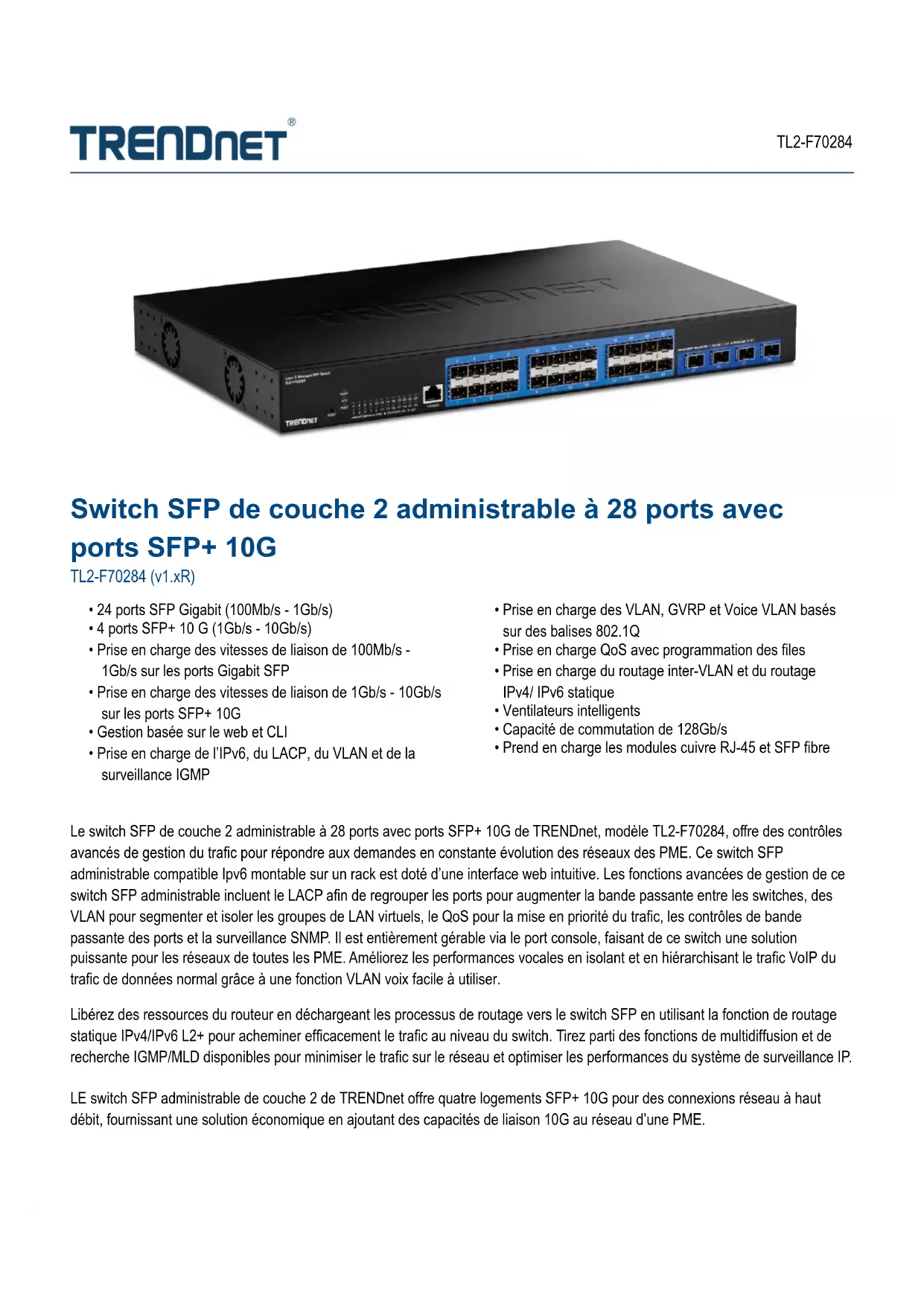

MODE D'EMPLOI TL2F70284 TRENDNET

Switch SFP de couche 2 administrable à 28 ports avec ports SFP+ 10G

TL2-F70284 (v1.xR)

• 24 ports SFP Gigabit (100Mb/s - 1Gb/s)
• 4 ports SFP+ 10 G (1Gb/s - 10Gb/s)
- Prise en charge des vitesses de liaison de 100Mb/s - 1Gb/s sur les ports Gigabit SFP
- Prise en charge des vitesses de liaison de 1Gb/s - 10Gb/s sur les ports SFP+ 10G
• Gestion basée sur le web et CLI
- Prise en charge de l'IPv6, du LACP, du VLAN et de la surveillance IGMP

• Prise en charge des VLAN, GVRP et Voice VLAN basés sur des balises 802.1Q
• Prise en charge QoS avec programmation des files
• Prise en charge du routage inter-VLAN et du routage IPv4/ IPv6 statique
• Ventilateurs intelligents
• Capacité de commutation de 128Gb/s
• Prend en charge les modules cuivre RJ-45 et SFP fibre

Le switch SFP de couche 2 administrable à 28 ports avec ports SFP+ 10G de TRENDnet, modèle TL2-F70284, offre des contrôles avancés de gestion du trafic pour répondre aux demandes en constante évolution des réseaux des PME. Ce switch SFP administrable compatible lpv6 montable sur un rack est doté d'une interface web intuitive. Les fonctions avancées de gestion de ce switch SFP administrable incluent le LACP afin de regrouper les ports pour augmenter la bande passante entre les switches, des VLAN pour segmenter et isoler les groupes de LAN virtuels, le QoS pour la mise en priorité du trafic, les contrôles de bande passante des ports et la surveillance SNMP. Il est entièrement gérable via le port console, faisant de ce switch une solution puissante pour les réseaux de toutes les PME. Améliorez les performances vocales en isolant et en hiérarchisant le trafic VoIP du trafic de données normal grâce à une fonction VLAN voix facile à utiliser.

Libérez des ressources du routeur en déchargeant les processus de routage vers le switch SFP en utilisant la fonction de routage statique IPv4/IPv6 L2+ pour acheminer efficacement le trafic au niveau du switch. Tirez parti des fonctions de multidiffusion et de recherche IGMP/MLD disponibles pour minimiser le trafic sur le réseau et optimiser les performances du système de surveillance IP.

LE switch SFP administrable de couche 2 de TRENDnet offre quatre logements SFP+ 10G pour des connexions réseau à haut débit, fournissant une solution économique en ajoutant des capacités de liaison 10G au réseau d'une PME.

Haut débit SFP1G et SFP+ 10G

Offre 24 ports SFP1G et 4 ports SFP+ 10 G pour les connexions réseau longue distance à haut débit, fournissant une solution économique en ajoutant des capacités de liaison10G au réseau d'une PME.

Entièrement configurable à l'aide de l'interface de gestion basée sur le web ou de l'interfaceCLI pour une gestion flexible et un déploiement de configuration rationalisé de plusieurs switches.

Souplesse d'intégration

Les fonctions gérées comprennent les listes de contrôle d'accès, le VLAN, la surveillance IGMP, le QoS, le RMON, l'interruption SNMP et le syslog pour une surveillance et une grande souplesse d'intégration au réseau.

SOLUTION RÉSEAUX

CARACTÉRISTIQUES

Conception du matériel

Le switch fibre optique administrable dispose de 24 ports SFP1G et de 4 ports SFP+10G, d'une alimentation intégrée et de supports de montage en rack1U

Ports SFP+10G

Offre quatre ports SFP+10G dédiés pour les connexions réseau à haut débit, fournissant une solution économique en ajoutant des capacités de liaison10G au réseau d'une PME.

Gestion du trafic

Les fonctions de commutation administrées incluent l'agrégation de liens, le VLAN 802.1Q, le VLAN vocal, le VLAN multidiffusion, le RSTP, le MSTP, la détection de boucle, le QoS et la gestion de la bande passante des ports

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (12 KB), pour de meilleures performances

Routage statique IPv4/IPv6

Permet de décharger les processus de routage vers le switch SFP administrable en utilisant la fonction de routage statiqueIPv4/IPv6 L2+ pour acheminer efficacement le trafic au niveau du switch

Dépannage

Les outils de test du câble et de statistiques du trafic contribuent au+A12903+B12903:F12903+B12903:G12903

Contrôle d'accès

Des fonctions telles que l'ACLIPv4/IPv6, la sécurisation du port (avec restriction sur les entrées mac), 802.1X, TACACS+ et RADIUS sont compatibles avec les contrôles de sécurité multicouche.

Surveillance

LE RMON, le SNMP, le SNMP

Trap, la mise en miroir du port et le DDM sont pris en charge sur le switch SFP

SPÉCIFICATIONS

Normes

- IEEE 802.1p

• IEEE 802.1Q

- IEEE 802.1s

• IEEE 802.1w

- IEEE 802.1X

- IEEE 802.1v

• IEEE 802.1ab

- IEEE 802.3u

- IEEE 802.3x

- IEEE 802.3ab

- IEEE 802.3ae

- IEEE 802.3ad

- IEEE 802.3z

Interface du périphérique

- Bouton de réinitialisation

Débit de transfert des données

• Fast Ethernet SFP: 200Mb/s (full-duplex)

• SFP Gigabit: 2000Mb/s (full duplex)

- Capacité de commutation: 128Gbps

- Tampon RAM: 2MB

- Tableau des adresses MAC: Entrées de 32K

- Trame Jumbo: 10 KB

- Mode de transfert: enregistrement et transfert

- Débit de transmission: 95,2Mpps (paquet de 64 bytes)

Température de fonctionnement

- 0° - 50°C(32° - 122°F)

Humidité en fonctionnement

• Max. 90% sans condensation

Dimensions

- 440 x 270 x 44 mm (17,3 x 10,63 x 1,73 pouces)

• Installable sur rack (hauteur 1U)

Poids

• 3,82 kg (8,42 livres)

Certifications

• CE

• FCC

• ETL

Gestion Contrôle Storm

• CLI (console, Telnet, SSH) • Diffusion (limite min.: 64pps)
• GUI (HTTP/HTTPS) • Multidiffusion (limite min.: 64pps)
• IPv4/IPv6 • Echec de recherche de la destination

• DNS

- Mise à jour du firmware par TFTP/HTTP

- Configuration de la sauvegarde et de la restauration TFTP/HTTP

• SNMP v1, v2c, v3

- Interruption SNMP

• Goupes RMON 1/2/3/9

• LLDP

- ICMPv4/ICMPv6

- Trace Route (suivi d'itinéraire) IPv4/IPv6

- Protocole de temps simple de réseau (SNTP)

• Double affichage (actif/sauvegarde)

• SNTP

- Journal du système (local/téléchargement/syslog à distance)

- Entrées MAC (statiques/dynamiques)

- Entrées ARP (statiques/dynamiques)

- Découverte des entrées des voisins lpv6 (statique/dynamique)

- Compteur de statistiques du port

- Détection des boucles

- Utilisation de l'unité centrale/de la mémoire

• Statistiques du port en temps réel

- Chien de garde Ping

- DDM (Digital Diagnostics Monitoring - Surveillance numérique des diagnostics)

MIB

• RMON MIB RFC 1757

• MIB II RFC 1213

• Interface Ethernet MIB RFC 1643

- Pont MIB RFC 1493

- Trap générique RFC1215

Spanning Tree

• Protocole Spanning Tree (STP)
• Protocole spanning tree rapide (RSTP)
• Protocole MSTP (Multiple spanning tree) de 16 instances

Agrégation de liens

• Agrégation de lien statique
  • LACP dynamique (8 groupes)

• Class of service (CoS)
• Services de points de code différentiés (DSCP)
• Contrôle de la largeur de bande par port/Contrôle du débit
• Programmation de la file d'attente : Priorité stricte (SP), planification circulaire pondérée (WRR)

(Destination Lookup Failure - DLF) (Limite min.: 64pps)

VLAN

• Repérage VLAN 802.1Q
  • GVRP (GARP VLAN Registration Protocol)
• Jusqu'à 256 groupes VLAN, Gamme d'ID de 1 - 4094
• Protocole VLAN
  • VLAN MAC
  • VLAN privé

Caractéristiques L3

• Routage statique IPv4 / IPv6
• Interfaces IPv4 : 15
• Interfaces IPv6 : 15
• Entrées de la table de routage: IPv4 : 32 max. / IPv6: 32 max.
• Entrées de route par défaut: 1 (IPv4/IPv6)
• Tableau ARP (512 entrées)
• Routage Inter-VLAN

Multidiffusion

• Surveillance IGMP v1, v2, v3
• Surveillance MLD v1, v2
- Sortie rapide et demandeur IGMP/MLD
- Port de routeur dynamique IGMP/MLD et suppression des rapports
- Filtrage de multidiffusion
- Jusqu'à 256 groupes de multidiffusion

Contrôle d'accès

• Authentication 802.1X (locale, RADIUS IPv4/IPv6, TACACS+ IPv4/IPv6)
  • 802.1X RADIUS/Affectation du VLAN invité, authentification basée sur le MAC
  • Surveillance/ liaison DHCP
• Inspection ARP dynamique
• Sécurisation du port/Restriction d'apprentissage d'adresses MAC (256 entrées par port)
  • Déni de service (DoS)

Alimentation

• Entrée: 100 - 240V AC, 50/60 Hz
  • Consommation max.: 38,4 W

Ventilateurs/Acoustique

• Quantité: 3
- Ventilateurs intelligents
• Niveau du bruit: 52,9 dBa (max.)

MTBF

• 412 539 heures

Contenu de l'emballage

Garantie

• TL2-F70284

• 3 ans

• Guide d'installation rapide

• Cordon d'alimentation

• Câble console RJ-45 vers RS-232 (1.5 m / 5 pieds)

- Kit de montage sur rack

Toutes les références au débit ne sont données qu'à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l'apparence réelle du produit peut différer de celle illustrée ici.
