| Type de produit | Routeur sans fil |
|---|---|
| Normes Wi-Fi | 802.11ac/n/g/b/a |
| Vitesse maximale | AC750 (300 Mbps sur 2.4 GHz + 433 Mbps sur 5 GHz) |
| Ports Ethernet | 4 ports LAN 10/100 Mbps, 1 port WAN 10/100 Mbps |
| Alimentation électrique | 12V DC, 1A |
| Dimensions approximatives | 190 x 130 x 30 mm |
| Poids | 300 g |
| Compatibilités | Compatible avec tous les appareils Wi-Fi |
| Fonctions principales | Partage de connexion Internet, sécurité WPA/WPA2, contrôle parental, QoS |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité |
| Pièces détachées et réparabilité | Pas de pièces facilement remplaçables, service après-vente recommandé |
| Sécurité | WPA/WPA2, filtrage d'adresses MAC, pare-feu SPI |
| Informations générales | Idéal pour les foyers avec plusieurs appareils connectés, facile à configurer via l'application D-Link |
Téléchargez la notice de votre Routeur sans fil au format PDF gratuitement ! Retrouvez votre notice DIR-810 L - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIR-810 L de la marque D-LINK.
Assistant de configuration de connexion Internet..22 Internet (Configuration manuelle)28 Adresse statique (attribuée par le FAI)30 Manuel d’utilisation de la DIR-810L de D-Link
PPTP33 Configuration manuelle - Bande de 5 GHz48 Sécurité du réseau sans fil53 Définition du WPA53 Paramètres réseau54 Paramètres du routeur54 Paramètres du serveur DHCP55 Réservation DHCP57 IPv658 Assistant de configuration de connexion Internet IPv659 Paramètres de connectivité locale IPv664 Configuration manuelle IPv665 Paramètres mydlinkTM74 Définition de « sans fil » 138 Conseils 140 Modes sans fil 141 Bases de la mise en réseau142 Vérifiez votre adresse IP 142 Attribution statique d’une adresse IP 143 Caractéristiques techniques144 iii

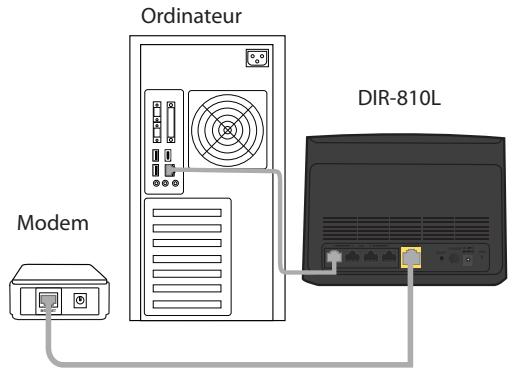

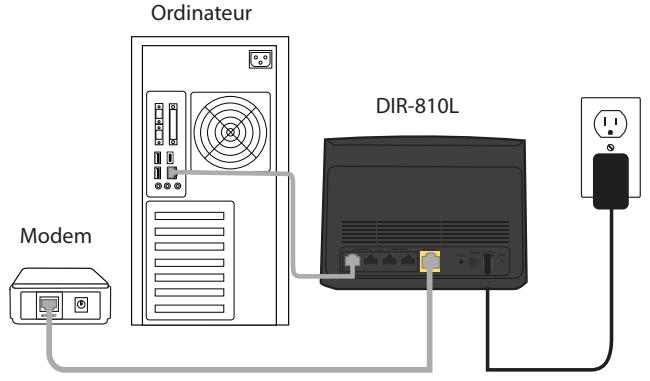

Connectez le DIR-810L à un modem câble ou DSL pour permettre à plusieurs clients sans fil d'accéder à Internet en haut débit. Doté de la toute dernière technologie 802.11ac en version préliminaire, ce routeur assure une meilleure couverture sans fil pour les habitations de petite taille à taille moyenne. Le DIR-810L dispose également d'un switch Ethernet rapide 10/100 4 ports se connectant à des périphériques Ethernet câblés pour établir une connexion câblée haut débit. Avec certains routeurs, tout le trafic câblé et sans fil, comprenant le VoIP, la diffusion vidéo, les jeux en ligne et la navigation Web est combiné en un flux unique de données. En traitant les données de cette façon, des applications comme la diffusion vidéo pouvaient subir des pauses ou des retards. Avec la technologie intelligente QoS, le trafic câblé et sans fil est analysé et séparé en multiples flux de données. Vous pouvez également attribuer des priorités à différents flux de données afin de vous assurer que le trafic le plus important reçoit une largeur de bande optimale. Le DIR-810L prend en charge les fonctions de sécurité sans fil de pointe pour éviter tout accès non autorisé, sur votre réseau sans fil, comme sur Internet. La prise en charge des normes WPA et WPA2 offre divers choix de sécurité et de chiffrement en fonction des capacités de vos clients sans fil. De plus, ce routeur utilise deux pare-feux actifs (SPI et NAT) pour prévenir les attaques potentielles en provenance d’Internet.
• Compatible avec les périphériques 802.11a/g/n - Le DIR-810L reste parfaitement compatible avec les normes IEEE 802.11b, 802.11g et 802.11n. Vous pouvez ainsi établir une connexion avec vos clients sans fil grâce à la rétro-compatibilité avec les anciens périphériques. • Fonctions de sécurité avancées : L’interface Web affiche plusieurs fonctions de gestion avancées du réseau : • Filtrage du contenu : filtrage du contenu en toute simplicité, basé sur l’adresse MAC, l‘URL et/ou le nom de domaine. • Gestion des filtres : ces filtres peuvent être gérés pour être actifs certains jours ou pendant une certaine durée (en heures ou minutes). • Sessions multiples/simultanées sécurisées - Le DIR-810L peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L’utilisateur derrière le DIR-810L peut donc accéder en toute sécurité aux réseaux d’entreprise. • Assistant de configuration convivial - Grâce à son interface Web conviviale, le DIR-810L vous guide tout au long du processus de configuration d'un réseau sans fil sécurisé et personnalisé. Vous pouvez ainsi configurer votre routeur selon vos paramètres spécifiques en quelques minutes seulement. * Débit maximum du signal sans fil provenant des caractéristiques 802.11b, 802.11g, 802.11n et 802.11ac en version préliminaire de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l’importance du trafic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

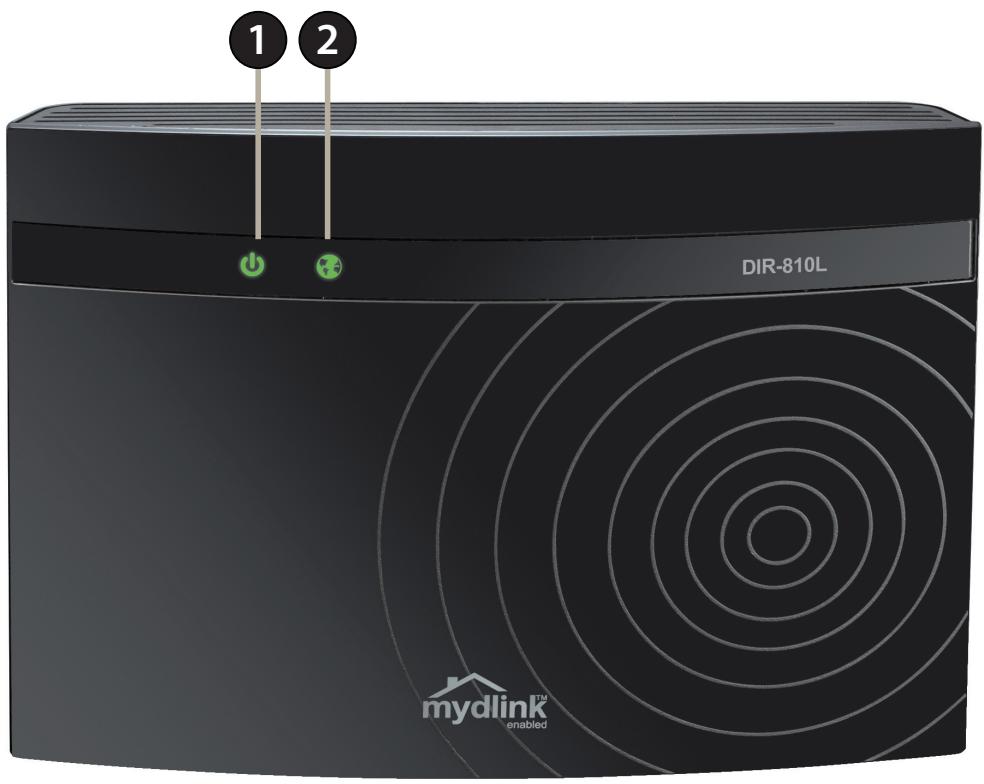

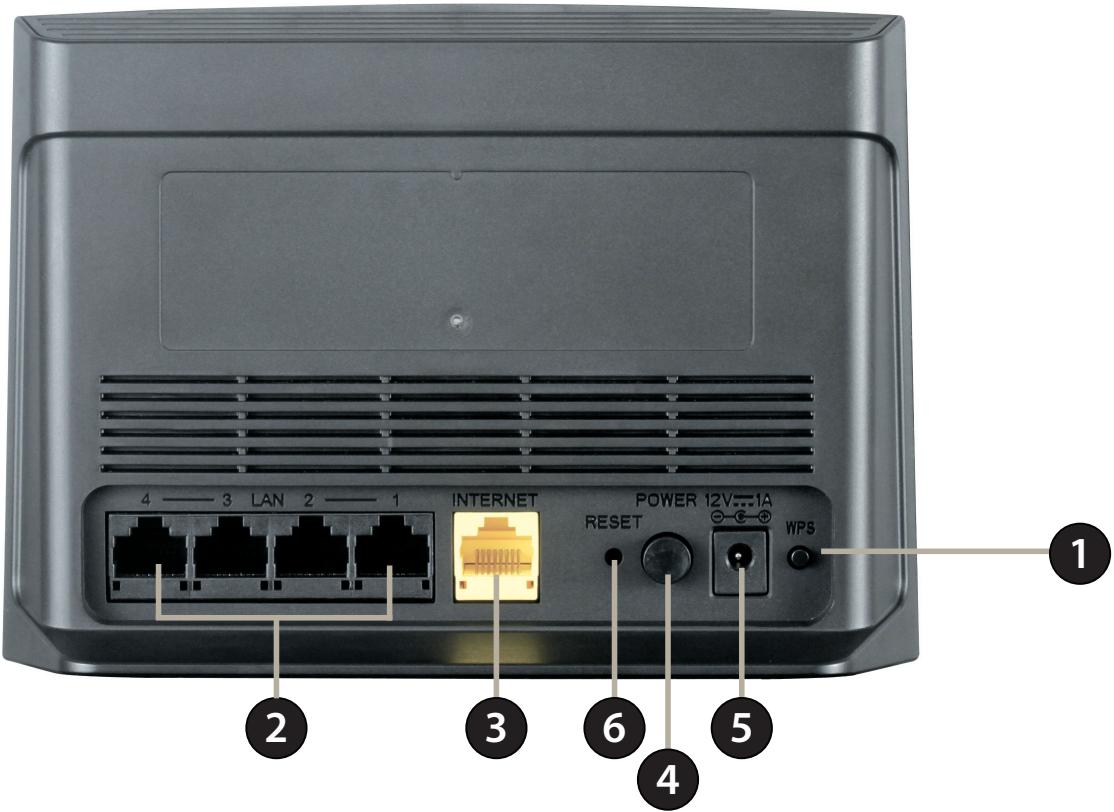

Bouton de mise sous tension Appuyez sur le bouton de mise sous tension pour mettre le routeur en marche ou l’arrêter. Fiche d'alimentation
établie, mais le routeur ne peut pas se connecter à l'Internet.
• Vous pouvez utiliser uniquement le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d’utiliser ce routeur, vous devez éteindre le modem, débrancher le câble USB et relier le câble Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre FAI pour qu’il modifie les types de connexions (USB à Ethernet). • Si vous êtes équipé d’un modem DSL et que vous vous connectez par PPPoE, veillez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou EnterNet 300 de votre ordinateur pour pouvoir vous connecter à Internet.
1. Limitez au maximum le nombre de murs et de plafonds entre le routeur et d’autres périphériques en réseau car chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 m. Placez les appareils de façon à limiter le nombre de murs ou de plafonds. 2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degré, il équivaut à un mur de plus de 14 mètres d’épaisseur ! Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l’incliner). 3. Les matériaux de construction peuvent nuire au signal sans fil. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d’accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l’acier, le métal, les parois isolées, l’eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil. 4. Maintenez votre produit à l’écart (au moins 1 à 2 mètres) de dispositifs électriques ou d’appareils générant un bruit RF. 5. L’utilisation de téléphones sans fil de 2.4GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil, voire de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n’est pas utilisé. Manuel d’utilisation de la DIR-810L de D-Link

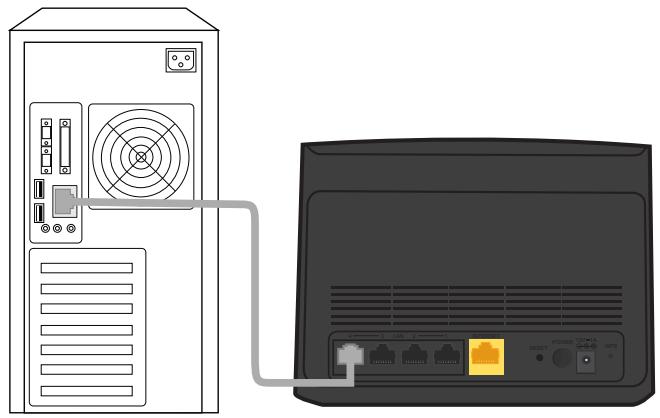

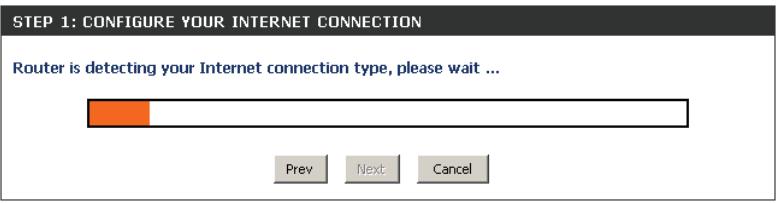

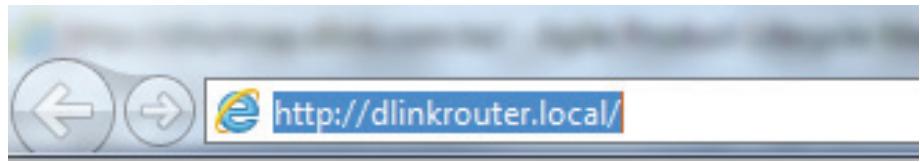

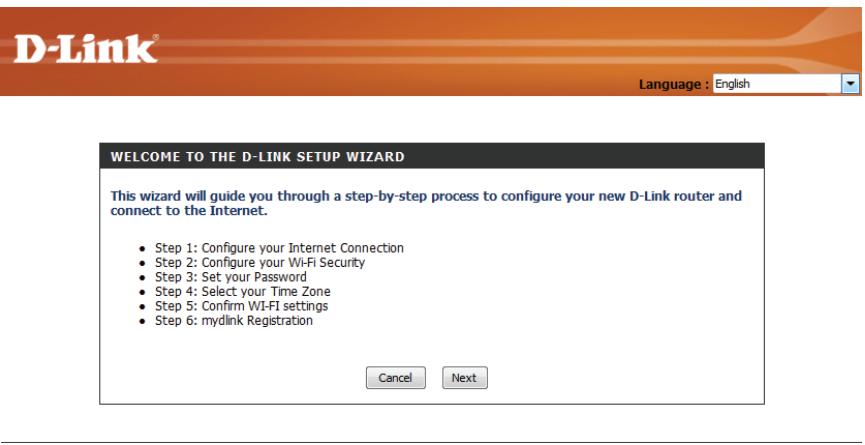

Si vous connectez le routeur pour la première fois, cet assistant démarre automatiquement. Cet assistant est conçu pour vous guider étape par étape pour configurer votre nouveau routeur D-Link et vous connecter à Internet. Cliquez sur Next (Suivant) pour continuer.
Internet. Si le routeur détecte votre connexion Internet, vous devrez peut-être saisir les informations fournies par votre FAI comme un nom d'utilisateur et un mot de passe.
(Suivant) pour continuer.
Si le routeur a détecté ou si vous avez sélectionné PPTP, saisissez votre nom d'utilisateur et votre mot de passe PPTP et les autres informations fournies par votre FAI. Cliquez sur Next (Suivant) pour continuer.

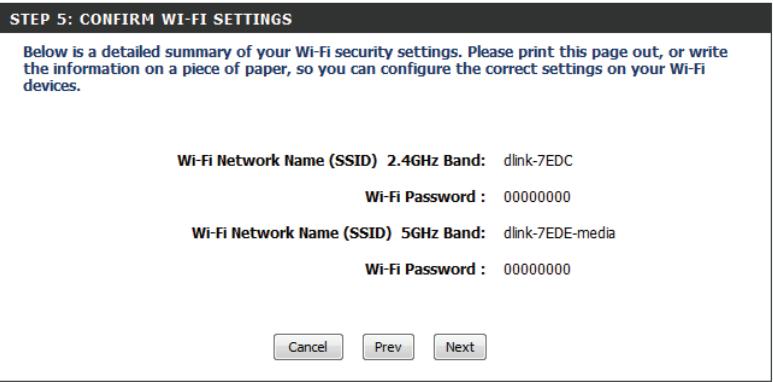

Pour les bandes de 2,4 GHz et 5 GHz, créez un nom de réseau Wi-Fi (SSID) de 32 caractères maximum. Ces noms permettent d'identifier votre réseau sans fil. Créez un mot de passe Wi-Fi (clé de réseau) (entre 8 et 63 caractères). Vous devrez saisir ce mot de passe ou cette clé pour que vos clients sans fil soient en mesure de se connecter à votre réseau sans fil. Il est recommandé de noter ces informations afin de vous y reporter ultérieurement. Cliquez sur Next (Suivant) pour continuer.
Enable Graphical Authentication (Activer l'authentification graphique) pour activer l'authentification CAPTCHA pour davantage de sécurité. Cliquez sur Next (Suivant) pour continuer.

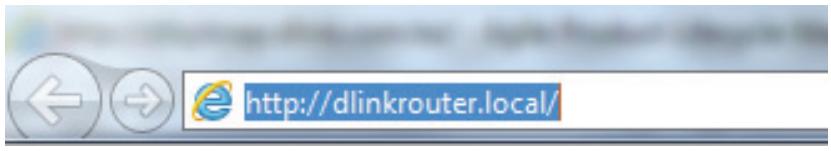

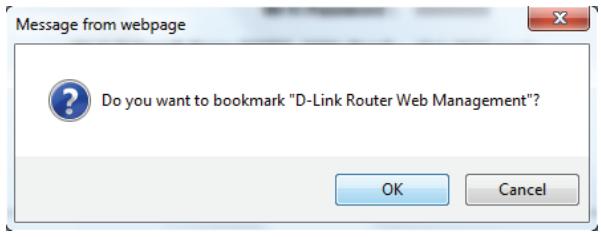

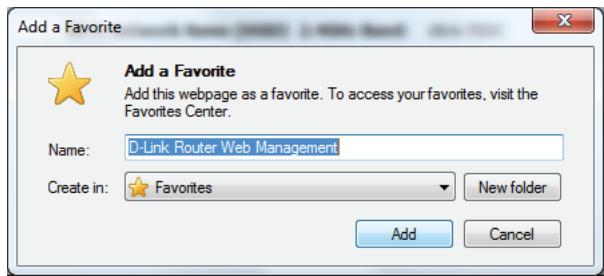

Si vous voulez créer un signet pour accéder à l'utilitaire de configuration Web du routeur, cliquez sur OK. Cliquez sur Cancel (Annuler) si vous ne voulez pas créer de signet.
Si vous ne voulez pas vous enregistrer maintenant, cliquez sur Cancel (Annuler). Si vous avez cliqué sur Yes (Oui), saisissez le nom de votre compte mydlink (votre adresse électronique) et votre mot de passe. Cliquez sur Login (Connexion) pour enregistrer votre routeur.
Les utilisateurs qui n'exploitent ni Windows, ni Mac peuvent également se connecter en saisissant http://192.168.0.1 dans la barre d'adresse.
Connection Setup Wizard (Assistant de configuration de connexion Internet). Vous allez être redirigé vers l'Assistant de configuration rapide. Cliquez sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet) pour configurer votre connexion manuellement et passer à la page suivante.
A tout moment au cours de l'exécution de l'Assistant de configuration de connexion Internet, l'utilisateur peut cliquer sur le bouton Cancel (Annuler) pour annuler les modifications apportées et retourner à la page Internet principale. L'utilisateur peut également cliquer sur le bouton Prev (Précédent) pour revenir à la fenêtre précédente pour reconfigurer. Welcome (Bienvenue) : Cet assistant vous guidera étape par étape pour configurer votre nouveau routeur D-Link et vous connecter à Internet. Cliquez sur Next (Suivant) pour continuer.
Par défaut, le routeur D-Link ne possède aucun mot de passe configuré pour permettre l'accès administrateur aux pages de configuration Web. Pour sécuriser votre nouveau périphérique de mise en réseau, veuillez saisir et vérifier un mot de passe dans les espaces prévus. Les deux mots de passe doivent correspondre. Vous devez également noter ce mot de passe pour vous y reporter ultérieurement. Cliquez sur Next (Suivant) pour continuer.
Ici l'utilisateur pourra configurer la connectivité Internet de ce périphérique. Si la connexion de votre FAI est répertoriée dans le menu déroulant, sélectionnez-la et cliquez sur Next (Suivant). Si la connexion de votre FAI n'est pas répertoriée, vous pouvez passer à la sélection de l'une des autres méthodes manuelles de connexion Internet ci-dessous. Les types de connexion Internet suivants pourront être configurés : Dynamic IP Address Choisissez cette option si votre connexion (Adresse IP dynamique) : Internet vous fournit automatiquement une adresse IP. La plupart des modems câblés utilisent ce type de connexion. PPPoE : Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passe PPPoE pour accéder à Internet. La plupart des modems DSL utilisent ce type de connexion. PPTP : Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passe PPTP pour accéder à Internet. L2TP : Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passe L2TP pour accéder à Internet. Adresse IP statique : Choisissez cette option si votre fournisseur de service Internet vous a fourni des informations relatives à l'adresse IP à configurer manuellement. Manuel d’utilisation de la DIR-810L de D-Link
Your PC’s MAC Address (Copier l’adresse MAC du PC) pour copier l'adresse MAC du PC dans l'espace prévu. Si vous n'êtes pas sûr, laissez le champ Adresse MAC vide. Nom d’hôte : Saisissez le nom d’hôte ici. Vous devrez peutêtre également fournir un nom d''hôte. Si vous ne possédez pas ces informations ou si vous ne les connaissez pas, contactez votre FAI.
Étape 3 : Connexion Internet (PPPoE) Après avoir sélectionné la méthode de connexion Internet PPPoE, la page suivante apparaît : Les paramètres suivants pourront être configurés : Address Mode (Mode Sélectionnez le mode d'adresse IP d’adresse) : correspondant à votre connexion PPPoE. Adresse IP : Si vous utilisez l'option Static PPPoE (PPPoE statique), saisissez l'adresse IP fournie par votre FAI. Nom d'utilisateur : Saisissez le nom d'utilisateur du compte PPPoE ici. Cette information est fournie par le FAI. Mot de passe : Saisissez le mot de passe du compte PPPoE ici. Cette information est fournie par le FAI. Nom : Votre FAI vous demandera peut-être de saisir un Service Name (Nom de service).
Adresse IP du Saisissez l'adresse IP du serveur PPTP ici. serveur PPTP : Elle est normalement identique à l'adresse IP de la passerelle PPTP. Nom d'utilisateur : Saisissez le nom d'utilisateur PPTP ici. Mot de passe : Saisissez le mot de passe PPTP ici. Verify Password Ressaisissez le mot de passe PPTP ici. (Confirmer le mot de passe) :
(Masque de sous-réseau ici. L2TP) : L2TP Gateway IP Saisissez l'adresse IP de la passerelle L2TP Address (Adresse IP de la ici. passerelle L2TP) : L2TP Server IP Address Saisissez l'adresse IP du serveur L2TP ici. (Adresse IP du serveur Elle est normalement identique à l'adresse L2TP) : IP de la passerelle L2TP. Nom d'utilisateur : Saisissez le nom d'utilisateur L2TP ici. Mot de passe : Saisissez le mot de passe L2TP ici. Verify Password Ressaisissez le mot de passe L2TP ici. (Confirmer le mot de passe) : Cliquez sur Next (Suivant) pour continuer.

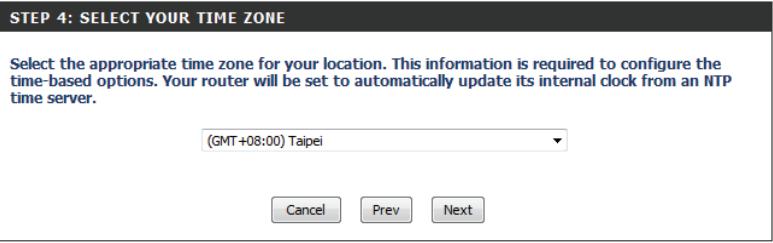

Cliquez sur Next (Suivant) pour continuer. Configuration terminée ! Ceci est la dernière page de l'Assistant de configuration de connexion Internet. Cliquez sur le bouton Connect (Connexion) pour enregistrer vos paramètres.
À ce stade de l'assistant, l'utilisateur peut enregistrer la configuration actuelle en cliquant sur le bouton Save Settings (Enregistrer les paramètres). Si vous souhaitez annuler les modifications, cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres).
Après avoir sélectionné un type de connexion Internet spécifique, cette page sera actualisée automatiquement et affichera des champs de configuration propres au type de connexion Internet spécifié. My Internet Connection is (Ma connexion Internet est) : IP dynamique (DHCP) La configuration par défaut du réseau étendu de ce routeur est IP dynamique (DHCP). Cette option permet au routeur d'obtenir automatiquement une adresse IP à partir du périphérique qui est connecté au port Internet. Remarque : Si vous n'êtes pas sûr(e) du type de connexion Internet dont vous disposez, veuillez contacter votre fournisseur d'accès Internet (FAI) pour obtenir de l'aide. Après avoir sélectionné Dynamic IP (Adresse IP dynamique), les paramètres suivants pourront être configurés :
DNS avancé Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité. MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. La MTU par défaut est de 1500. MAC Address (Adresse MAC) : L’adresse MAC par défaut est définie sur l’adresse MAC de l’interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l’exige. Vous pouvez utiliser le bouton Copy Your PC’s MAC Address (Copier l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de la carte Ethernet.
Ma connexion Sélectionnez Static IP (IP statique) pour saisir Internet : manuellement les paramètres IP fournis par votre FAI. Service DNS avancé : Cochez la case permettant d'activer le service DNS avancé. Adresse IP : Saisissez l’adresse IP attribuée par votre FAI. Masque de sous- Saisissez le masque de sous-réseau attribué par votre FAI. réseau : Passerelle par Saisissez la passerelle attribuée par votre FAI. défaut : Serveurs DNS : Les informations relatives aux serveurs DNS sont fournies par votre FAI MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut. MAC Address L’adresse MAC par défaut est définie sur l’adresse MAC (Adresse MAC) : de l’interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l’exige. Vous pouvez utiliser le bouton Copy Your PC’s MAC Address (Copier l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de la carte Ethernet. Manuel d’utilisation de la DIR-810L de D-Link
Address Mode (Mode Ici, l'utilisateur peut préciser si cette connexion Internet d’adresse) : nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPPoE nécessite généralement une configuration IP dynamique. Adresse IP : Saisissez l'adresse IP PPPoE ici. Cette option n'est disponible que si Static IP (IP statique) est sélectionné. Nom d’utilisateur : Saisissez le nom d'utilisateur du compte PPPoE ici. Cette information est fournie par le FAI. Mot de passe : Saisissez le mot de passe du compte PPPoE ici. Cette information est fournie par le FAI. Verify Password (Confirmer Ressaisissez le mot de passe du compte PPPoE ici. le mot de passe) : Nom du service : Ce champ facultatif permet à l'utilisateur de saisir un nom de service pour identifier cette connexion Internet ici. Mode de reconnexion : Utilisez les boutons radio pour définir le mode de reconnexion. L'utilisateur peut préciser un calendrier personnalisé ou l'option On Demand(À la demande), ou Manual (Manuel). Pour préciser un calendrier personnalisé, utilisez le menu déroulant pour sélectionner un des calendriers défini dans la page Schedules (Calendriers). Manuel d’utilisation de la DIR-810L de D-Link
MAC Address (Adresse L’adresse MAC par défaut est définie sur l’adresse MAC MAC) : de l’interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l’exige. Vous pouvez utiliser le bouton Copy Your PC’s MAC Address (Copier l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de la carte Ethernet.
Service DNS avancé : Cochez la case permettant d'activer le service DNS avancé. Address Mode (Mode Ici, l'utilisateur peut préciser si cette connexion Internet d’adresse) : nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPTP nécessite généralement une configuration IP dynamique. Adresse IP PPTP : Saisissez l'adresse IP PPTP ici. Cette option n'est disponible que si IP statique est sélectionné. Masque de sous-réseau PPTP : Saisissez le masque de sous-réseau PPTP ici. PPTP Gateway IP Address Saisissez l'adresse IP de la passerelle PPTP ici. (Adresse IP de la passerelle PPTP) : Adresse IP du serveur PPTP : Saisissez l'adresse IP du serveur PPTP ici. Elle est normalement identique à l'adresse IP de la passerelle PPTP. Nom d’utilisateur : Saisissez le nom d'utilisateur PPTP ici. Mot de passe : Saisissez le mot de passe PPTP ici. Verify Password (Confirmer le Ressaisissez le mot de passe PPTP ici. mot de passe) : Mode de reconnexion : Utilisez les boutons radio pour définir le mode de reconnexion. L'utilisateur peut préciser un calendrier personnalisé ou l'option On Demand(À la demande), ou Manual (Manuel). Pour préciser un calendrier personnalisé, utilisez le menu déroulant pour sélectionner un des calendriers défini dans la page Schedules (Calendriers). Pour créer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.
1400 est la MTU par défaut. MAC Address (Adresse MAC) : L’adresse MAC par défaut est définie sur l’adresse MAC de l’interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l’exige. Vous pouvez utiliser le bouton Clone Your PC’s MAC Address (Cloner l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de la carte Ethernet.
Address Mode (Mode Ici, l'utilisateur peut préciser si cette connexion Internet d’adresse) : nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole L2TP nécessite généralement une configuration IP dynamique. L2TP IP Address (Adresse IP Saisissez l'adresse IP L2TP ici. Cette option n'est disponible que L2TP) : si IP statique est sélectionné. L2TP Subnet Mask (Masque Saisissez le masque de sous-réseau L2TP ici. de sous-réseau L2TP) : L2TP Gateway IP Address Saisissez l'adresse IP de la passerelle L2TP ici. (Adresse IP de la passerelle L2TP) : L2TP Server IP Address Saisissez l'adresse IP du serveur L2TP ici. Elle est normalement (Adresse IP du serveur identique à l'adresse IP de la passerelle L2TP. L2TP) : Nom d’utilisateur : Saisissez le nom d'utilisateur L2TP ici. Mot de passe : Saisissez le mot de passe L2TP ici. Verify Password (Confirmer Ressaisissez le mot de passe L2TP ici. le mot de passe) : Mode de reconnexion : Utilisez les boutons radio pour définir le mode de reconnexion. L'utilisateur peut préciser un calendrier personnalisé ou l'option On Demand(À la demande), ou Manual (Manuel). Pour préciser un calendrier personnalisé, utilisez le menu déroulant pour sélectionner un des calendriers défini dans la page Schedules (Calendriers). Pour créer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.
MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut. MAC Address (Adresse MAC) : L’adresse MAC par défaut est définie sur l’adresse MAC de l’interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l’exige. Vous pouvez utiliser le bouton Clone Your PC’s MAC Address (Cloner l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de la carte Ethernet.
Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées. Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.
Wireless Settings (Paramètres sans fil) : Assistant de configuration de connexion sans fil L'assistant de configuration de connexion sans fil est spécialement conçu pour aider les utilisateurs de base du réseau en leur fournissant une série d'instructions simples, étape par étape, pour configurer les paramètres sans fil de ce routeur. Il est fortement recommandé de personnaliser les paramètres du réseau sans fil pour les adapter à votre environnement et renforcer la sécurité. Pour lancer l'assistant de configuration de connexion sans fil, cliquez sur le bouton Wireless Connection Setup Wizard (Assistant de configuration de connexion sans fil). Étape 1 :Au cours de cette étape, l'utilisateur doit saisir un nom de réseau sans fil ou SSID. Saisissez le nouveau Network Name (SSID) (Nom du réseau - SSID) dans les espaces prévus à cet effet. Par défaut, le SSID sélectionné pour le Network Name (Nom de réseau) de 2,4 GHz est identique à celui utilisé pour le Network Name (Nom de réseau) de 5 GHz. L'utilisateur peut cocher la case Manually set 5GHz band Network Name(SSID) (Définir le nom de réseau (SSID) de la bande de 5 GHz manuellement) pour définir un autre SSID pour la bande de 5 GHz. L'utilisateur peut choisir entre deux configurations de l'assistant de sécurité sans fil. L'utilisateur peut sélectionner Automatically assign a network key (Attribuer une clé de réseau automatiquement), dans ce cas, le routeur génère automatiquement une clé pré-partagée WPA/WPA2 en utilisant les méthodes de chiffrement TKIP et AES, ou il peut sélectionner Manually assign a network key (Attribuer une clé de réseau manuellement), l'utilisateur est alors invité à saisir manuellement une clé pré-partagée WPA/WPA2 en utilisant les méthodes de chiffrement TKIP et AES. À ce stade de l'assistant, vous pouvez cliquer sur le bouton Prev (Précédent) pour revenir à la page précédente, cliquer sur le bouton Next (Suivant) pour passer à la page suivante ou cliquer sur le bouton Cancel (Annuler) pour annuler les modifications apportées et revenir à la page principale de la mise en réseau sans fil.
Si vous voulez utiliser le même mot de passe de sécurité sans fil pour les bandes de 2,4 GHz et 5 GHz, sélectionnez l'option correspondante. Si vous ne la sélectionnez pas, vous devrez saisir deux mots de passe de sécurité sans fil distincts pour chacune des bandes sans fil. Cliquez sur le bouton Next (Suivant) pour passer à l'étape suivante. Configuration terminée : Les données de configuration sans fil sont résumées sur cette page. Il est recommandé de contrôler l'exactitude de ces paramètres et de noter les informations affichées sur cette page afin de vous y reporter ultérieurement. Cliquez sur le bouton Save (Enregistrer) pour terminer l'assistant de configuration et enregistrer les modifications.
Manuel d’utilisation de la DIR-810L de D-Link
Pour lancer l'assistant WPS, cliquez sur le bouton Add Wireless Device with WPS (Ajouter un périphérique sans fil avec WPS). Étape 1 : Cette étape permet à l'utilisateur de choisir entre deux options. Vous pouvez choisir Auto (Automatique) si le client sans fil prend en charge le WPS ou Manual (Manuel) dans le cas contraire. À ce stade de l'assistant, vous pouvez cliquer sur le bouton Prev (Précédent) pour revenir à la page précédente, cliquer sur le bouton Next (Suivant) pour passer à la page suivante ou cliquer sur le bouton Cancel (Annuler) pour annuler les modifications apportées et revenir à la page principale de la mise en réseau sans fil. Étape 2 - Auto : Après avoir sélectionné Auto, la page suivante s'affiche. Il y a deux façons d'ajouter un périphérique sans fil qui prend en charge le WPS. Tout d'abord, la méthode par numéro d'identification personnel (PIN) vous invite à saisir le code PIN fourni avec votre périphérique sans fil. Ce code PIN doit être identique sur le client sans fil. Ensuite, la méthode de configuration par bouton-poussoir (PBC) permet au client sans fil de se connecter à votre routeur en appuyant sur le bouton WPS du client. Sélectionnez la méthode WPS souhaitée, puis cliquez sur le bouton Connect (Connexion) pour établir une connexion.
Paramètres sans fil. Fin de l'assistant.
Wireless Settings (Paramètres sans fil) : Configuration manuelle du réseau sans fil L'option de configuration manuelle du réseau sans fil permet aux utilisateurs de configurer manuellement les paramètres sans fil de ce périphérique. Réservée aux utilisateurs expérimentés, cette option inclut tous les paramètres pouvant être configurés pour assurer une connectivité sans fil. Pour afficher la page de configuration manuelle du réseau sans fil, cliquez sur le bouton Manual Wireless Connection Setup (Configuration manuelle du réseau sans fil). À ce stade de la configuration, vous pouvez cliquer sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer la configuration actuelle ou sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour annuler les modifications apportées et revenir à la page de configuration sans fil principale. Manuel d’utilisation de la DIR-810L de D-Link
SSID est sensible à la casse. 802.11 Mode (Mode 802.11) : L'utilisateur peut sélectionner manuellement la norme sans fil à utiliser avec ce réseau sans fil. Vous devez sélectionnez le mode 802.11 en fonction des capacités des clients/périphériques sans fil accédant à ce réseau. Si seuls les périphériques 802.11n peuvent accéder à votre réseau, il est recommandé de définir le mode 802.11 sur 802.11n only (802.11n seulement). Activer le balayage Le paramètre de sélection automatique du canal permet à ce périphérique de sélectionner le canal sans fil présentant le automatique des canaux : moins d’interférences. Canal sans fil : Si la fonction Auto Channel Scan (Balayage automatique des canaux) a été désactivée, vous pouvez sélectionner le canal souhaité. Par défaut, il s'agit du canal 1. Vous pouvez le modifier afin qu'il corresponde au paramètre du canal d'un réseau sans fil existant ou pour personnaliser le réseau sans fil. Transmission Rate (Vitesse de Sélectionnez la vitesse de transmission. Il est vivement recommandé de sélectionner Best (Automatic) [La meilleure transmission) : (Automatique)]. Channel Width (Largeur de Dans la bande de fréquence 802.11n, l'utilisateur a la possibilité de choisir entre une largeur de bande de 20 MHz ou de 20/40 canal) : MHz. État de visibilité : Cette option permet de définir si votre SSID sera visible ou non. Si vous sélectionnez Visible, le SSID de votre réseau sans fil est visible pour tous les clients sans fil dans la portée du signal. Si vous sélectionnez le mode Invisible, les clients doivent rechercher le SSID de votre réseau sans fil manuellement pour se connecter.
Mode de sécurité sans fil : WEP Wired Equivalent Privacy (WEP) représente la forme de chiffrement la plus élémentaire utilisée sur des réseaux sans fil. Le WEP est considéré comme une méthode de sécurité relativement faible, mais assure davantage de sécurité qu'un réseau non sécurisé. Les adaptateurs sans fil plus anciens prennent parfois uniquement en charge le chiffrement WEP. Il est recommandé de n'utiliser cette méthode que si vos clients sans fil ne prennent pas le WPA en charge.
Authentification : L'authentification est un processus par lequel le routeur vérifie l'identité d'un périphérique réseau qui tente de joindre le réseau sans fil. Lorsque vous utilisez le WEP, ce périphérique peut être authentifié de deux façons différentes. Open System (Système ouvert) autorise tous les périphériques réseaux à communiquer avec le routeur avant que la clé de chiffrement nécessaire pour pouvoir accéder au réseau ne leur soit demandée. Shared Key (Clé partagée) demande à tous les périphériques réseaux tentant de communiquer avec le routeur de fournir la clé de chiffrement nécessaire pour accéder au réseau avant qu'ils ne soient autorisés à communiquer avec le routeur. Clé 1 WEP 1: Saisissez la clé WEP utilisée. Dans le cas des clés de 64 bits, vous devez entrer 10 caractères hexadécimaux dans chaque champ. Dans le cas des clés de 128 bits, vous devez entrer 26 caractères hexadécimaux dans chaque champ. Un caractère hexadécimal correspond tant à un chiffre de 0 à 9 qu'à une lettre de A à F. Vous pouvez également entrer toute chaîne de texte dans le champ Clé WEP. Dans ce cas, ce texte est converti en clé hexadécimale par le biais des valeurs ASCII des caractères. Vous pouvez saisir un maximum de 5 caractères de texte pour les clés de 64 bits et un maximum de 13 caractères pour les clés de 128 bits.
WPA Mode (Mode WPA) : WPA est une ancienne norme ; sélectionnez cette option si le client utilisé avec le routeur ne prend que cette ancienne norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'option WPA2, le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'option WPA2 seulement, le routeur ne s'associe qu'aux clients qui prennent également la sécurité WPA2 en charge. Cipher Type (Type de Sélectionnez le type de chiffrement chiffrement) : approprié à utiliser. Les options disponibles sont Temporal Key Integrity Protocol (TKIP), Advanced Encryption Standard (AES) ou Both (TKIP et AES). Group Key Update Interval Saisissez la durée avant que la clé de (Intervalle de mise à jour de groupe utilisée pour les données de la clé du groupe) : diffusion générale et de multidiffusion ne soit changée. Clé pré-partagée : Saisissez le mot de passe à utiliser pour le réseau sans fil ici. Les clients sans fil en ont besoin pour se connecter au réseau sans fil. Manuel d’utilisation de la DIR-810L de D-Link
Le WPA entreprise offre un niveau de sécurité sans fil plus puissant, qui nécessite un serveur d'authentification RADIUS. Cette forme de sécurité est principalement utilisée dans les environnements réseaux de taille moyenne à grande. Les paramètres suivants pourront être configurés : WPA Mode (Mode WPA) : WPA est une ancienne norme ; sélectionnez cette option si le client utilisé avec le routeur ne prend que cette norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'option WPA2, le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'option WPA2 seulement, le routeur ne s'associe qu'aux clients qui prennent également la sécurité WPA2 en charge. Cipher Type (Type de Sélectionnez le type de chiffrement approprié à chiffrement) : utiliser. Les options disponibles sont Temporal Key Integrity Protocol (TKIP), Advanced Encryption Standard (AES) et Both (TKIP et AES). Group Key Update Interval Saisissez la durée avant que la clé de groupe (Intervalle de mise à jour utilisée pour les données de diffusion générale de la clé du groupe) : et de multidiffusion ne soit changée. Expiration du délai Indique la durée qui doit s'écouler avant que le d'authentification : client ne doive se réauthentifier. RADIUS Server IP Address Lorsque l'utilisateur choisit d'utiliser le protocole (Adresse IP du serveur d'authentification EAP, l'adresse IP du serveur RADIUS) : RADIUS peut être saisie ici. RADIUS Server Port (Port Lorsque l'utilisateur choisit d'utiliser le protocole d'authentification EAP, le numéro de port du serveur RADIUS peut du serveur RADIUS) : être saisi ici. Secret partagé du Serveur Saisissez le secret (mot de passe) partagé ici. Ce mot de passe doit rester le même sur tous les clients sans fil afin RADIUS : qu'ils puissent se connecter au réseau sans fil. Authentification d'adresse Sélectionnez cette option pour intégrer l'authentification des clients en fonction de leur adresse MAC. MAC : Manuel d’utilisation de la DIR-810L de D-Link
Activer le mode sans fil : Cochez cette case pour activer la fonction sans fil sans interruption. Si vous ne voulez pas utiliser le réseau sans fil, décochez la case pour désactiver toutes les fonctions de réseau sans fil. Pour définir un calendrier des heures auxquelles vous voulez que le réseau sans fil soit disponible, cliquez sur le bouton Add New (Ajouter). Nom du réseau sans fil : Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la casse. 802.11 Mode (Mode L'utilisateur peut sélectionner manuellement la bande de fréquence à utiliser avec ce réseau sans fil. 802.11) : Activer le balayage Le paramètre de sélection automatique du canal permet à ce périphérique de sélectionner le canal présentant le automatique des canaux : moins d’interférences. Canal sans fil : Si l'option Auto Channel Scan (Balayage automatique des canaux) n'est pas activée, les utilisateurs peuvent sélectionner le canal sans fil manuellement. Par défaut, il s'agit du canal 36. Vous pouvez le modifier afin qu'il corresponde au paramètre du canal d'un réseau sans fil existant ou pour personnaliser le réseau sans fil. Transmission Rate (Vitesse Sélectionnez la vitesse de transmission. Il est vivement recommandé de sélectionner Best (Automatic) [La meilleure de transmission) : (Automatique)]. Channel Width (Largeur de Dans la bande de fréquence 802.11n, l'utilisateur a la possibilité de choisir entre une largeur de bande de 20 MHz, canal) : 20/40 MHz ou 20/40/80 MHz pour 802.11ac. État de visibilité : Cette option permet de définir si votre SSID sera visible ou non. Si vous sélectionnez Visible, le SSID de votre réseau sans fil est visible pour tous les clients sans fil dans la portée du signal. Si vous sélectionnez le mode Invisible, les clients doivent rechercher le SSID de votre réseau sans fil manuellement pour se connecter.
WEP. Il est recommandé de n'utiliser cette méthode que si vos clients sans fil ne prennent pas le WPA en charge. Les paramètres suivants pourront être configurés :
Authentification : L'authentification est un processus par lequel le routeur vérifie l'identité d'un périphérique réseau qui tente de joindre le réseau sans fil. Lorsque vous utilisez le WEP, ce périphérique peut être authentifié de deux façons différentes. Open System (Système ouvert) autorise tous les périphériques réseaux à communiquer avec le routeur avant que la clé de chiffrement nécessaire pour pouvoir accéder au réseau ne leur soit demandée. Shared Key (Clé partagée) demande à tous les périphériques réseaux tentant de communiquer avec le routeur de fournir la clé de chiffrement nécessaire pour accéder au réseau avant qu'ils ne soient autorisés à communiquer avec le routeur. WEP Key 1 (Clé WEP 1) : Saisissez la clé WEP utilisée. Dans le cas des clés de 64 bits, vous devez entrer 10 caractères hexadécimaux dans chaque champ. Dans le cas des clés de 128 bits, vous devez entrer 26 caractères hexadécimaux dans chaque champ. Un caractère hexadécimal correspond tant à un chiffre de 0 à 9 qu'à une lettre de A à F. Vous pouvez également entrer toute chaîne de texte dans le champ Clé WEP. Dans ce cas, ce texte est converti en clé hexadécimale par le biais des valeurs ASCII des caractères. Vous pouvez saisir un maximum de 5 caractères de texte pour les clés de 64 bits et un maximum de 13 caractères pour les clés de 128 bits.
WPA Mode (Mode WPA) : WPA est l'ancienne norme ; sélectionnez cette option si le client utilisé avec le routeur ne prend que l'ancienne norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'option WPA2, le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'option WPA2 seulement, le routeur ne s'associe qu'aux clients qui prennent également la sécurité WPA2 en charge. Cipher Type (Type de Sélectionnez le type de chiffrement chiffrement) : approprié à utiliser. Les options disponibles sont Temporal Key Integrity Protocol (TKIP), Advanced Encryption Standard (AES) et Both (TKIP et AES). Group Key Update Interval Saisissez la durée avant que la clé de (Intervalle de mise à jour groupe utilisée pour les données de diffude la clé du groupe) : sion générale et de multidiffusion ne soit changée. Clé pré-partagée : Saisissez le mot de passe à utiliser pour le réseau sans fil ici. Les clients sans fil en ont besoin pour se connecter au réseau sans fil.
WPA Mode (Mode WPA) : WPA est l'ancienne norme ; sélectionnez cette option si le client utilisé avec le routeur ne prend que cette ancienne norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'option WPA2, le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'option WPA2 seulement, le routeur ne s'associe qu'aux clients qui prennent également la sécurité WPA2 en charge. Cipher Type (Type de Sélectionnez le type de chiffrement approprié à chiffrement) : utiliser. Les options disponibles sont Temporal Key Integrity Protocol (TKIP), Advanced Encryption Standard (AES) et Both (TKIP et AES). Group Key Update Interval Saisissez la durée avant que la clé de groupe (Intervalle de mise à jour de utilisée pour les données de diffusion générale et la clé du groupe) : de multidiffusion ne soit changée. Expiration du délai Indique la durée qui doit s'écouler avant que le d'authentification : client ne doive se réauthentifier. RADIUS Server IP Address Lorsque l'utilisateur choisit d'utiliser le protocole (Adresse IP du serveur d'authentification EAP, l'adresse IP du serveur RADIUS) : RADIUS peut être saisie ici. RADIUS Server Port (Port Lorsque l'utilisateur choisit d'utiliser le protocole d'authentification EAP, le numéro de port du serveur RADIUS peut du serveur RADIUS) : être saisi ici. Secret partagé du Serveur Saisissez le secret (mot de passe) partagé ici. Ce mot de passe doit rester le même sur tous les clients sans fil afin RADIUS : qu'ils puissent se connecter au réseau sans fil. Authentification d'adresse Sélectionnez cette option pour intégrer l'authentification des clients en fonction de leur adresse MAC. MAC :
• WPA2 (Wi-Fi Protected Access 2 = Accès protégé Wi-Fi 2) • WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi)
WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP. • Authentification des utilisateurs, qui manque généralement dans le WEP, via le protocole d’authentification extensible (EAP). Le WEP régule l’accès à un réseau sans fil en fonction d’une adresse MAC spécifique au matériel d’un ordinateur relativement simple à flairer et voler. L’EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
Le WPA/WPA2 comprend l’authentification des utilisateurs via le protocole EAP (Extensible Authentification Protocol). L’EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
(Adresse IP du est 192.168.0.1. routeur) : Si modifiez l'adresse IP après avoir cliqué sur Save Settings (Enregistrer les paramètres), vous devrez saisir la nouvelle adresse IP dans votre navigateur pour revenir à l’utilitaire de configuration. Masque de sous- Saisissez le masque de sous-réseau. Par défaut, il s'agit réseau : de 255.255.255.0. Device Name (Nom Saisissez un nom de routeur. du périphérique) : Domaine local : Saisissez le nom de domaine (facultatif ). Activer le relais Décochez la case pour transférer les données des serveurs DNS : DNS fournies par votre FAI vers vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.
Activer le serveur Cochez cette case pour activer le serveur DHCP sur votre DHCP : routeur. Décochez-la pour désactiver cette fonction. Plage Saisissez les adresses IP de début et de fin pour l'attribution d’adresses IP d'adresse IP du serveur DHCP. DHCP : Remarque : Si vous attribuez manuellement des adresses IP (statiques) aux ordinateurs ou aux périphériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d’éviter tout conflit d’adresses IP. Durée de la Durée de concession de l’adresse IP. Saisissez la durée de concession concession en minutes. DHCP : Toujours Si tous les ordinateurs du réseau local réussissent à obtenir diffuser : leurs adresses IP du serveur DHCP du routeur comme prévu, cette option peut rester désactivée. Toutefois, si l'un des ordinateurs du réseau local ne parvient pas à obtenir une adresse IP du serveur DHCP du routeur, il peut avoir un vieux client DHCP qui désactive par erreur l'indicateur de diffusion des paquets DHCP. L'activation de cette option permet au routeur de toujours diffuser ses réponses à tous les clients, contournant ainsi le problème, au prix d'une augmentation du trafic en diffusion sur le réseau local. Cochez cette case pour permettre au serveur DHCP d'offrir des paramètres de configuration NetBIOS aux hôtes du réseau local.
Portée Il s'agit d'un paramètre avancé qui reste normalement vierge. Il permet de configurer un nom de domaine NetBIOS sous lequel NetBIOS : opèrent les hôtes du réseau. Ce paramètre n’a pas d’effet si l’option Learn NetBIOS information from WAN (Obtenir les informations NetBIOS du réseau étendu) est activée. NetBIOS Ce champ indique la façon dont les hôtes du réseau doivent effectuer l'enregistrement et la découverte de noms NetBIOS. H-Node Node (Nœud (Nœud H) indique un état de fonctionnement Hybride. Les serveurs WINS sont tentés en premier, s'il y en a, suivi par la diffusion NetBIOS) : sur le réseau local. C'est généralement le mode préféré si vous avez configuré des serveurs WINS. M-Node (Nœud M), le mode par défaut, indique un état de fonctionnement Mixte. Une opération de diffusion est réalisée en premier pour enregistrer les hôtes et découvrir d'autres hôtes, si la diffusion échoue, les serveurs WINS sont tentés, s'il y en a. Ce mode favorise une opération de diffusion que l'on pourrait préférer si les serveurs WINS sont accessibles par un lien réseau lent et si la majorité des services du réseau tels que les serveurs et les imprimantes appartiennent au réseau local. Le mode P-Node (Nœud P) utilise UNIQUEMENT des serveurs WINS. Ce paramètre est utile pour forcer toutes les opérations NetBIOS sur les serveurs WINS configurés. Vous devez avoir configuré au moins l'IP du serveur WINS principal pour indiquer un serveur WINS qui fonctionne. Le mode B-Node (Nœud B) utilise UNIQUEMENT la diffusion sur le réseau local. Ce paramètre est utile lorsqu'il n'y a pas de serveurs WINS disponibles, cependant, il est préférable d'essayer le mode M-Node (Nœud M) en premier. Ce paramètre n’a pas d’effet si l’option Learn NetBIOS information from WAN (Obtenir les informations NetBIOS du réseau étendu) est activée. WINS IP Saisissez la ou les adresses IP de votre serveur WINS. Address (Adresse IP WINS) :
Nom de Saisissez le nom de l'ordinateur ou sélectionnez-le dans le l’ordinateur : menu déroulant, puis cliquez sur <<. Adresse IP : Saisissez l’adresse IP que vous voulez attribuer à l’ordinateur ou au périphérique. Elle doit se trouver dans la plage d’adresses IP DHCP. MAC Address Saisissez l'adresse MAC de l'ordinateur ou du périphérique. (Adresse MAC) : Copier l’adresse Si vous voulez attribuer une adresse IP à l’ordinateur que vous MAC du PC : êtes en train d’utiliser, cliquez sur ce bouton pour remplir les champs. Enregistrer : Cliquez sur Save (Enregistrer) pour enregistrer les paramètres saisis. Vous devez cliquer sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour activer les réservations.
List (Liste de (Nom d'hôte) (nom de votre ordinateur ou périphérique), la réservations DHCP) : MAC Address (Adresse MAC) et la IP address (Adresse IP). Activer : Supprimer : Cliquez sur l'icône de corbeille pour supprimer la réservation de la liste.
Connectivity Setup (Configuration de la connectivité locale IPv6).
Cliquez sur le bouton IPv6 Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) et le routeur vous aidera à rendre votre réseau opérationnel en quelques étapes simples.
Internet IPv6 automatiquement. Si cela réussit, l'utilisateur sera alors guidé tout au long de la saisie des paramètres appropriés pour le type de connexion trouvé.
Remarque : Si vous utilisez l'option PPPoE, vous devrez vous assurer que tous les logiciels clients PPPoE de vos ordinateurs soient désinstallés ou désactivés. Les 3 options disponibles sur cette page sont IPv6 over PPPoE(IPv6 sur PPPoE), Static IPv6 address and Route (Adresse IPv6 statique et acheminement), and Tunneling Connection (Connexion par tunnels). Choisissez le type de connexion Internet IPv6 requis et cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.
Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.
Nom Saisissez le nom d'utilisateur PPPoE utilisé. Si d'utilisateur : vous ne connaissez pas votre nom d'utilisateur, contactez votre FAI. Mot de passe : Saisissez le mot de passe PPPoE utilisé. Si vous ne connaissez pas votre mot de passe, contactez votre FAI. Verify Password Ressaisissez le mot de passe PPPoE utilisé. (Confirmer le mot de passe) : Nom du service : Saisissez le nom de service de cette connexion. Cette option est facultative.
Address (Utiliser lorsqu'ils communiquent avec des nœuds voisins sur le même l'adresse lien-local) : lien. Ce mode active les périphériques compatibles IPv6 pour qu'ils communiquent les uns avec les autres côté réseau local. IPv6 Address Entrez l’adresse IPv6 du réseau étendu pour le routeur. (Adresse IPv6) : Subnet Prefix Saisissez la longueur du préfixe du sous-réseau étendu. Length (Longueur du préfixe de sousréseau) : Passerelle par Saisissez l'adresse IPv6 de la passerelle par défaut du réseau défaut : étendu utilisée. Primary IPv6 DNS Saisissez l'adresse du serveur DNS principal du réseau étendu Address (Adresse utilisée. DNS IPv6 principale) Manuel d’utilisation de la DIR-810L de D-Link
Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.
Enable ULA Cliquez ici pour activer les paramètres d'adresses (Activer ULA) : de monodiffusion IPv6 locales uniques. Use Default ULA Cochez cette case pour configurer le préfixe ULA Prefix (Utiliser automatiquement sur sa valeur par défaut. le préfixe ULA par défaut) : ULA Prefix Si vous souhaitez choisir votre propre (Préfixe ULA) : préfixe ULA, saisissez-le ici. Current IPv6 Cette section affiche les paramètres actuels de votre ULA IPv6. ULA Settings (Paramètres ULA IPv6 actuels) : Adresse de liaison Affiche l’adresse de liaison locale du réseau local du routeur. locale du réseau local : Enable Cochez cette case pour activer la fonction Autoconfiguration. Autoconfiguration (Activer l’autoconfiguration) : Type Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + d’autoconfiguration : RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans Durée de vie de Saisissez la durée de vie de l’adresse IPv6 (en minutes). l'adresse IPv6 :
Enable Autoconfiguration Cochez cette case pour activer la fonction Autoconfiguration. (Activer l’autoconfiguration) : Type d’autoconfiguration : Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état). IPv6 Address Range Saisissez l’adresse IPv6 de départ de la plage DHCPv6 pour vos Start (Début de la plage ordinateurs locaux. d’adresses IPv6) : Fin de la plage d’adresses Saisissez l’adresse IPv6 de fin de la plage DHCPv6 pour vos IPv6 : ordinateurs locaux. Durée de vie de l'adresse Saisissez la durée de vie de l’adresse IPv6 (en minutes). IPv6 :
Adresse IP : Saisissez l’adresse IP (PPPoE statique uniquement). Nom d'utilisateur : Saisissez votre nom d’utilisateur PPPoE. Mot de passe : Saisissez votre mot de passe PPPoE, puis ressaisissez-le dans le champ suivant. Nom du service : Saisissez le nom du service du fournisseur d’accès Internet (facultatif ). Mode de reconnexion : Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual (Manuelle). Maximum Idle Time (Temps Saisissez le temps d’inactivité maximum pendant lequel la connexion d’inactivité maximum) : Internet est conservée. Pour désactiver cette fonction, activez Reconnexion automatique. MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut. IPv6 DNS Settings Sélectionnez Obtain DNS server address automatically (Obtenir une (Paramètres DNS IPv6) : adresse de serveur DNS automatiquement) ou Use the following DNS Address (Utiliser l’adresse DNS suivante). Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire) : Adresse IPv6 du réseau local : Entrez l’adresse IPv6 du réseau local pour le routeur. Adresse de liaison locale du Affiche l’adresse de liaison locale du réseau local du routeur. réseau local : Enable Autoconfiguration Cochez cette case pour activer la fonction Autoconfiguration. (Activer l’autoconfiguration) :
Adresse de liaison locale Affiche l’adresse de liaison locale du réseau local du routeur. du réseau local : Enable Cochez cette case pour activer la fonction Autoconfiguration. Autoconfiguration (Activer l’autoconfiguration) : Type Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou d’autoconfiguration : SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état). IPv6 Address Range Saisissez l’adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs Start (Début de la plage locaux. d’adresses IPv6) : Fin de la plage d’adresses Saisissez l’adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs IPv6 : locaux. IPv6 Address Lifetime Entrez la durée de vie de l’annonce du routeur (en minutes). (Durée de vie de l’adresse IPv6) :
DNS Address (Adresse DNS principale/ secondaire) : Adresse IPv6 du réseau Entrez l’adresse IPv6 du réseau local pour le routeur. local : Adresse de liaison Affiche l’adresse de liaison locale du réseau local du routeur. locale du réseau local : Enable Cochez cette case pour activer la fonction Autoconfiguration. Autoconfiguration (Activer l’autoconfiguration) : Type Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + d’autoconfiguration : RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état). IPv6 Address Range Saisissez l’adresse IPv6 de départ de la plage DHCPv6 pour vos Start (Début de la ordinateurs locaux. plage d’adresses IPv6) : Fin de la plage Saisissez l’adresse IPv6 de fin de la plage DHCPv6 pour vos d’adresses IPv6 : ordinateurs locaux. Durée de vie de Saisissez la durée de vie de l’adresse IPv6 (en minutes). l'adresse IPv6 :
Adresse de liaison Affiche l’adresse de liaison locale du réseau local du routeur. locale du réseau local : Enable Cochez cette case pour activer la fonction Autoconfiguration. Autoconfiguration (Activer l’autoconfiguration) : Type Sélectionnez Stateful (DHCPv6) (À état (DHCPv6)), d’autoconfiguration : SLAAC+RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC + Sans Manuel d’utilisation de la DIR-810L de D-Link
Manuel d’utilisation de la DIR-810L de D-Link

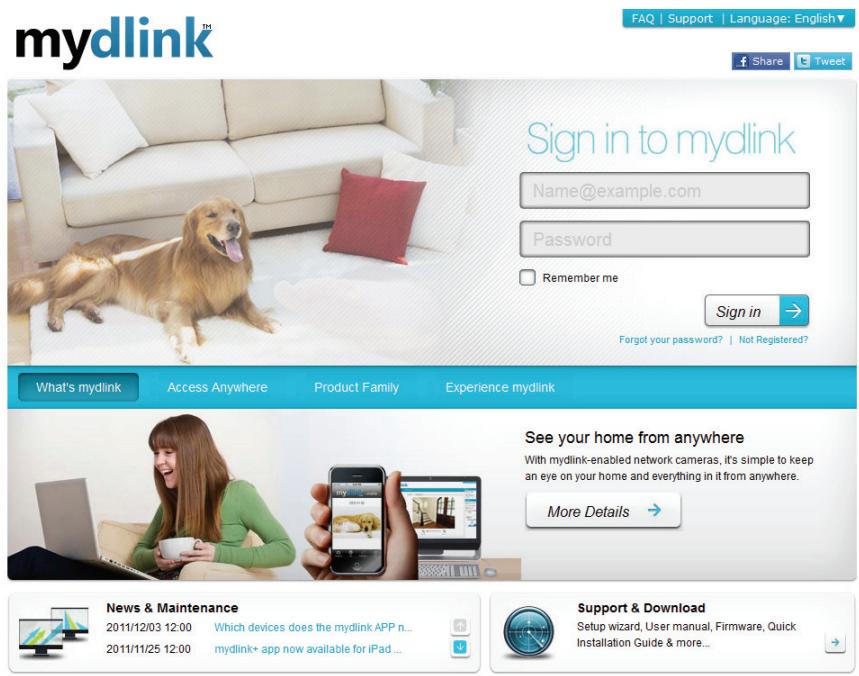

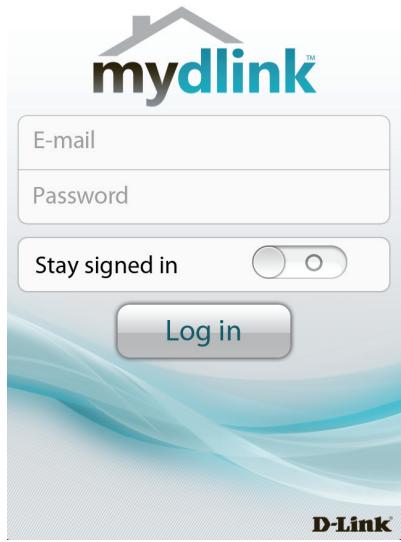

Dans la section Register mydlink Service (S'inscrire au service mydlink), vous pouvez créer un compte mydlink ou en modifier un. Cliquez sur le bouton Register mydlink Service (S'inscrire au service mydlink) pour lancer cette procédure. Après avoir cliqué sur le bouton Register mydlink Service (S'inscrire au service mydlink), cette fenêtre apparaît. Assistant S'inscrire au service mydlink : Étape 1 Dans cette section, vous pouvez sélectionner l'une des deux options suivantes. • Sélectionnez l'option Yes, I have a mydlink account (Oui, je possède un compte mydlink) si vous possédez déjà un compte mydlink que vous voulez utiliser sur ce routeur. • Sélectionnez l'option No, I want to register and login with a new mydlink account (Non, je veux créer un nouveau compte mydlink et m'y connecter) pour créer un compte et l'utiliser sur ce routeur. Cliquez sur le bouton Next (Suivant) pour passer à l'étape suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.
Confirmer le mot de passe : Saisissez à nouveau le mot de passe de votre choix ici. Nom : Saisissez votre nom ici. Prénom : Saisissez votre prénom ici. Accept terms and Cochez cette case pour accepter les conditions (Accepter les conditions générales mydlink. conditions générales) :
Cliquez sur le bouton Prev (Précédent) pour retourner à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.
Les paramètres suivants pourront être configurés :
Name) (Adresse Elle vous servira également d'identifiant électronique (nom du pour votre compte. compte)) : Mot de passe : Saisissez le mot de passe de votre choix ici.
Cliquez sur le bouton Prev (Précédent) pour retourner à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.
Adresse IP : Saisissez l’adresse IP de l’ordinateur du réseau local sur lequel vous voulez autoriser le service entrant. Si l’ordinateur se voit automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu déroulant Nom de l’ordinateur. Sélectionnez votre ordinateur, puis cliquez sur <<. Port privé/ Saisissez le port que vous voulez ouvrir à côté de Private Port public : Port (Port privé) et Public Port (Port public). Les ports privé et public sont généralement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privé est celui utilisé par l’application sur l’ordinateur du réseau local. Type de protocole : Sélectionnez TCP, UDP, ou Both (Les deux) dans le menu déroulant. Calendrier : Calendrier des heures où la règle de serveur virtuel est activée. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers). Inbound Filter (Filtre Sélectionnez Allow All (Tout autoriser) (option la plus entrant) : courante) ou un filtre entrant que vous avez créé. Vous pouvez créer vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant).
Adresse IP : Saisissez l’adresse IP de l’ordinateur du réseau local sur lequel vous voulez autoriser le service entrant. Si l’ordinateur se voit automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu déroulant Nom de l’ordinateur. Sélectionnez votre ordinateur, puis cliquez sur <<. TCP/UDP : Saisissez le ou les ports TCP et/ou UDP que vous voulez ouvrir. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports avec une virgule. Exemple : 24,1009,3000-4000 Calendrier : Calendrier des heures où la règle de serveur virtuel est activée. Il peut être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers). Inbound Filter Sélectionnez Allow All (Tout autoriser) (option la (Filtre entrant) : plus courante) ou un filtre entrant que vous avez créé. Vous pouvez créer vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant). Nom : Saisissez un nom de règle. Vous pouvez sélectionner une application prédéfinie dans le menu déroulant, puis cliquer sur <<. Trigger Ce port sert à déclencher l’application. Il peut s’agir d’un (Déclenchement) : seul port ou d’une plage de ports. Type de trafic : Sélectionnez le protocole du port de déclenchement : TCP, UDP ou Les deux. Pare-feu : Ce numéro de port, situé du côté d’Internet, sert à accéder à l’application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports. Type de trafic : Sélectionnez le protocole du port du pare-feu : TCP, UDP ou Les deux. Calendrier : Calendrier des heures où la règle d’application est activée. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers). Manuel d’utilisation de la DIR-810L de D-Link
(Activer la QoS) : option pour de meilleures performances et une meilleure expérience avec les jeux en ligne et d’autres applications interactives, telles que la voix sur IP. Uplink Speed Il s’agit de la vitesse à laquelle les données peuvent être (Vitesse transférées du routeur au FAI. Cette vitesse est déterminée de liaison par votre FAI, souvent la vitesse est définie par le tandem mesurée) : vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits. D’après cet exemple, vous entreriez 284. Vous pouvez également tester la vitesse de votre connexion en liaison montante à l’aide d’un service tel que www.dslreports.com. Downlink Speed Il s’agit de la vitesse à laquelle les données peuvent être (Vitesse du débit transférées du FAI au routeur. Cette vitesse est déterminée descendant) : par votre FAI, souvent la vitesse est définie par le tandem vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits. D’après cet exemple, vous entreriez 1500. Vous pouvez également tester la vitesse de votre connexion en liaison descendante à l’aide d’un service tel que www.dslreports. com.
à cocher) : Nom : Saisissez un nom personnalisé pour la règle en cours de création. Ce nom permet l'identification de la règle. Queue ID (ID de Dans le menu déroulant, sélectionnez le niveau la file d'attente) de priorité à appliquer à cette règle. Les options : disponibles sont les suivantes : Highest (La plus élevée), Higher (Élevée), Normal (Normale) et Best Effort (Au mieux). Protocole : Sélectionnez le protocole utilisé pour l'application dans le menu déroulant. Il apparaît automatiquement dans le champ Protocole. Local IP Saisissez la plage d'adresses IP locales. Il s'agit de Range (Plage la plage d'adresses IP de votre réseau local. L'IP du d'adresses IP routeur ne peut pas être incluse dans cette plage. locales) : Remote IP Saisissez la plage d'adresses IP distantes. Il s'agit Range (Plage de la plage d'adresses IP du réseau public du côté d'IP distantes) : du Port Internet. Pour appliquer cette règle à toute adresse IP du côté public, saisissez la plage 0.0.0.1 à 255.255.255.254. Application Saisissez le numéro de port de l'application utilisé. Port (Port d'application) : Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées. Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées. Manuel d’utilisation de la DIR-810L de D-Link
Assistant de contrôle d’accès Cliquez sur Next (Suivant) pour continuer l'assistant.
Dest IP Start (IP cible de départ) : Entrez l’adresse IP de départ. Dest IP End (IP cible de fin) : Entrez l’adresse IP de fin. Protocol (Protocole) : Sélectionnez le protocole. Dest Port Start (Port cible de départ) : Entrez le numéro de port de départ. Dest Port End (Port cible de fin) : Entrez le numéro de port de fin.
Cliquez sur Save (Enregistrer) pour enregistrer la règle de contrôle d’accès.
Manuel d’utilisation de la DIR-810L de D-Link
à distance. Nom : Saisissez un nom pour la règle du filtre entrant. Action : Sélectionnez Allow (Autoriser) ou Deny (Refuser). Activer : Cochez la case pour activer la règle. Remote IP Start Saisissez l’adresse IP de départ. Saisissez 0.0.0.0 si (IP distante de vous ne voulez pas spécifier de plage d’adresses IP. départ) : Remote IP End (IP Saisissez l’adresse IP de fin. Saisissez distante de fin) : 255.255.255.255 si vous ne voulez pas spécifier de plage d’adresses IP. Add (Ajouter) : Cliquez sur Add (Ajouter) pour appliquer les paramètres. Vous devez cliquer sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour enregistrer les paramètres. Liste des règles de Cette section répertorie les règles que vous filtre entrant : avez créées. Vous pouvez cliquer sur l’icône Edit (Modifier) pour modifier les paramètres ou activer/désactiver la règle, ou sur l’icône Delete (Supprimer) pour la supprimer.
états d’une session. Il certifie que le trafic généré durant la session est conforme au protocole. Anti-Spoof Check Activez cette fonction pour protéger le réseau de certains types (Vérification de d’attaques de type usurpation d’adresse IP. l’anti-usurpation d’adresse IP) : NAT Endpoint Filtering (Filtrage des points de connexion NAT) :
Endpoint Independant (Indépendamment du point de connexion) : Tout trafic entrant envoyé vers un port ouvert est redirigé vers l’application qui a ouvert le port. Le port se ferme après 5 minutes d’inactivité. Address Restricted (Adresse restreinte) : Le trafic entrant doit coïncider avec l’adresse IP de la connexion sortante.
DMZ) : obtient son adresse IP automatiquement à l'aide du DHCP, veillez à réaliser une réservation statique sur la page Setup (Configuration) > Network Settings (Paramètres réseau) pour que l'adresse IP de la machine DMZ ne change pas. PPTP : Permet à plusieurs machines du réseau local de se connecter à leur réseau d'entreprise, à l'aide du protocole PPTP. IPSEC (VPN) : Permet à plusieurs clients VPN de se connecter à leur réseau d'entreprise, via IPSec. Certains clients VPN prennent en charge la traversée d'IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d'entreprise, essayez de la désactiver. Veuillez vérifier avec l'administrateur système de votre réseau d'entreprise si votre client VPN prend en charge la réseau d'entreprise. RTSP : Permet à l'application utilisant le protocole RTSP de recevoir des flux de diffusion d'Internet. QuickTime et Real Player font partie des applications courantes qui utilisent ce protocole. SIP : Permet aux périphériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d'entre eux peuvent détecter les périphériques NAT et travailler autour d'eux. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à passer des appels par voix sur IP, tentez de la désactiver.
Masque de réseau : Entrez le masque de réseau de la route. Notez que les octets doivent coïncider avec l’adresse IP cible. Passerelle : Entrez le prochain saut de passerelle à prendre si cette route est utilisée. Mesure : La mesure de la route est une valeur de 1 à 16 qui indique le coût d’utilisation de cette route. Une valeur de 1 indique le coût le plus faible, tandis qu’une valeur de 15 indique le coût le plus élevé. Interface : Sélectionnez l’interface que le paquet IP doit utiliser pour transiter hors du routeur quand cette route est utilisée.
Partition du réseau local Cette option permet d'activer le fonctionnement 802.11d. sans fil : 802.11d est une spécification sans fil mise au point pour permettre la mise en œuvre de réseaux sans fil dans des pays ne pouvant pas utiliser la norme 802.11. Cette fonction ne doit être activée que dans les pays qui en ont besoin. Activation de WMM : La fonction WMM est l’équivalent de la QoS pour votre réseau sans fil. Cette fonction améliore la qualité des applications vidéo et vocales pour vos clients sans fil. IG court : Cochez cette case pour réduire la durée de l’intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante. HT20/40 Coexistence Activez cette option pour réduire les interférences dues aux (Coexistence HT20/40) : autres réseaux sans fil dans votre environnement. Si la largeur de votre canal est de 40 MHz et qu'un autre canal de réseau sans fil la chevauche, cela produit des interférences et votre routeur bascule automatiquement sur 20 MHz.
Remarque : si cette option n'est pas cochée, le bouton WPS situé sur le côté du routeur est désactivé. Verrouiller les Cochez cette option pour verrouiller les paramètres de paramètres de sécurité sans fil configurés. sécurité sans fil : Paramètres du Un PIN est un numéro unique pouvant servir à ajouter PIN : le routeur à un réseau existant ou à créer un nouveau réseau. Seul l’administrateur (compte « admin ») peut modifier ou réinitialiser le PIN. PIN actuel : Affiche le code PIN actuel. Restaurer le PIN Restaure le PIN par défaut du routeur. par défaut : Générer un Créez un numéro aléatoire représentant un PIN valide. nouveau PIN : Celui-ci devient le PIN du routeur, Vous pouvez ensuite le copier sur l'interface utilisateur du client sans fil.
Vous pouvez ajouter un périphérique sans fil à votre réseau de plusieurs manières. Un « registraire » contrôle l’accès au réseau sans fil. Ce dernier autorise les périphériques du réseau sans fil uniquement si vous avez saisi le PIN ou appuyé sur le bouton spécial WPS du périphérique. Le routeur agit comme un registraire pour le réseau ; toutefois, d’autres périphériques peuvent également jouer ce rôle. Add Wireless Cliquez sur ce bouton pour lancer l'assistant, puis reporez-vous à “Assistant WPS » en page 41. Device Wizard (Assistant d’ajout de périphérique sans fil) :
Reportez-vous à la section “Connexion d’un client sans fil à votre routeur » en page 116 pour de plus amples informations.
Enable IPV4 Cochez la case pour autoriser le trafic en multidiffusion à circuler Multicast Streams depuis Internet via le routeur (IPv4). (Activer les flux en multidiffusion IPv4) : Enable IPV6 Cochez la case pour autoriser le trafic en multidiffusion à circuler Multicast Streams depuis Internet via le routeur (IPv6). (Activer les flux en multidiffusion IPv6) :
être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créer vos propres horaires dans la section Tools > Schedules (Outils > Calendriers) ou cliquer sur Add New (Ajouter). Nom du réseau Entrez un nom (SSID) pour le réseau sans fil, différent de celui sans fil : du réseau sans fil principal. Activer le Cochez cette case pour autoriser une connectivité réseau routage entre les entre les différentes zones créées. zones : Mode de Sélectionnez le type de sécurité ou de chiffrement que vous sécurité : voulez activer pour la zone invité.
Enable Checkbox Cochez la case pour activer la sécurité simple du pare-feu IPv6. (Activer la case) : Configure IPv6 Sélectionnez une action dans le menu déroulant. Firewall (Configurer le pare-feu IPv6) : Nom : Saisissez un nom pour identifier la règle de pare-feu IPv6. Calendrier : Le menu déroulant permet de sélectionner le calendrier horaire sur lequel la règle IPv6 Firewall (Pare-feu IPv6) sera activée. Il peut être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers). Source : Utilisez le menu déroulant Source pour indiquer l'interface reliée aux adresses IPv6 sources de la règle de pare-feu. IP Address Range Saisissez la plage d'adresses IPv6 source dans le champ IP Address (Plage d'adresses Range (Plage d'adresses IP) ci-contre. IP) : Dest (Cible) : Utilisez le menu déroulant Dest (Cible) pour indiquer l'interface reliée aux adresses IP cibles de la règle de pare-feu. Protocole : Sélectionnez le protocole du port du pare-feu : All (Tous), TCP, UDP ou ICMP. Port Range Saisissez le premier port de la plage qui sera utilisé pour la règle (Protocole : plage de de pare-feu dans le premier champ et saisissez le dernier port ports) : dans le deuxième champ.
Destination IP/Prefix Il s'agit de l'adresse IP du routeur utilisé pour Length (IP cible/ atteindre la destination indiquée ou saisissez la Longueur de préfixe) : longueur du préfixe de l'adresse IPv6 des paquets qui vont prendre cette route. Mesure : Saisissez la valeur de mesure de cette règle ici. Interface : Utilisez le menu déroulant pour indiquer si le paquet IP doit utiliser l'interface WAN ou LAN pour sortir du routeur. Passerelle : Saisissez le prochain bon pris si cette route est utilisée.
Mot de passe admin : Saisissez un nouveau mot de passe pour le compte administrateur. L’administrateur peut modifier les paramètres. Mot de passe Saisissez un nouveau mot de passe pour le compte utilisateur. Si vous utilisateur : vous connectez en tant qu’utilisateur, vous ne pouvez pas modifier les paramètres, seulement les afficher. Gateway name (Nom de Saisissez un nom de votre routeur. passerelle) : Enable Graphical Authentication (Activer l'authentification graphique) :
HTTPS : connecter au routeur de façon sûre. En d'autres termes, vous devez saisir https://192.168.0.1 (par exemple), au lieu de http://192.168.0.1 pour vous connecter au routeur. Enable Remote La gestion à distance permet à un navigateur Web de configurer le Management (Activer la DIR-810L sur Internet. Un nom d’utilisateur et un mot de passe restent gestion à distance) : nécessaires pour accéder à l’interface de gestion Web. Remote Admin Port Le numéro de port indiqué pour accéder au DIR-810L est utilisé (Port d'administration à dans l'URL. Exemple : http://x.x.x.x:8080, où x.x.x.x correspondant à distance) : l’adresse IP Internet du DIR-810L, et 8080 au port utilisé pour l’interface de gestion Web. Si vous avez activé le serveur HTTPS, vous devez saisir https:// dans l’URL pour pouvoir accéder au routeur à distance. Filtre entrant Cette section répertorie les règles que vous avez créées. Vous pouvez d'administration à cliquer sur l’icône Edit (Modifier) pour modifier les paramètres ou distance : activer/désactiver la règle, ou sur l’icône Delete (Supprimer) pour la supprimer. Details (Détails) affiche l'état actuel.
Heure : Affiche la date et l'heure actuelles du routeur. Fuseau horaire : Sélectionnez votre fuseau horaire dans le menu déroulant. Activer l'heure d'été : Pour sélectionner l'Heure d’été manuellement, sélectionnez Activé ou Désactivé, puis saisissez les dates de début et de fin de l’heure d’été. Activer le serveur Le protocole NTP (Network Time Protocole) Un serveur NTP : NTP synchronise l'heure et la date avec votre routeur. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local. Cochez cette case pour activer cette fonction. NTP Server Used Indiquez l'adresse IP du serveur NTP ou sélectionnez-en (Serveur NTP utilisé) : un dans le menu déroulant. Manuel : Pour saisir l’heure manuellement, saisissez les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Set Time (Régler l’heure). Vous pouvez également cliquez sur Copy Your Computer’s Time Settings (Copier les paramètres horaires de l’ordinateur) pour synchroniser la date et l'heure de l'ordinateur que vous utilisez actuellement.
Adresse IP du Adresse du serveur SysLog utilisé pour l’envoi des serveur SysLog : journaux. Vous pouvez aussi sélectionner l’ordinateur dans le menu déroulant (uniquement si l’adresse IP est attribuée par le routeur via DHCP).
Notification (Activer par courrier électronique à l’adresse indiquée. la notification par courrier électronique) : From Email Cette adresse électronique apparaît comme étant celle de l’expéditeur lorsque Address (Adresse vous recevez par courrier électronique un fichier journal ou une notification électronique De) : de mise à jour du microprogramme. To Email Address Saisissez l’adresse électronique du destinataire. (Adresse électronique À) : Adresse du serveur Saisissez l’adresse du serveur SMTP pour l’envoi du courrier électronique. Account Name (Nom Saisissez votre compte pour l'envoi du courrier électronique. du compte) : Mot de passe : Saisissez le mot de passe associé au compte. Ressaisissez-le ensuite. Quand le journal est Quand cette option est sélectionnée, les journaux sont envoyés par courrier plein : électronique à votre compte dès qu’ils sont pleins. Selon calendrier : Sélectionnez cette option si vous voulez que les journaux soient envoyés par courrier électronique selon un calendrier. Calendrier : Cette option est activée lorsque l'option On Schedule (Selon calendrier) est sélectionnée. Vous pouvez sélectionner un calendrier dans la liste de calendriers définis. Pour créer un calendrier, sélectionnez Tools > Schedules (Outils > Calendriers).
Commencez par utiliser l'option Browse (Parcourir) pour rechercher un fichier de paramètres de configuration précédemment enregistré. Ensuite, cliquez sur le bouton Load (Charger) pour les transférer vers le routeur.
Reboot Device Cliquez pour réinitialiser le routeur. (Redémarrer le périphérique) :
Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme. Upload Après avoir mis à jour un microprogramme sur votre ordinateur, utilisez (Télécharger) : cette option pour rechercher le fichier, puis téléchargez les informations sur le point d'accès.
Vous pouvez modifier la langue de l'interface Web en téléchargeant les packs linguistiques disponibles. Browse (Parcourir) : Après avoir téléchargé le nouveau pack linguistique, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Télécharger) pour terminer la mise à jour du pack linguistique.
(Activer le DNS adresse IP dynamique. Cochez cette case pour activer le DDNS. dynamique) : Server Address Sélectionnez votre fournisseur DDNS dans le menu déroulant ou (Adresse du saisissez l'adresse du serveur DDNS. serveur) : Nom d’hôte : Saisissez le nom d’hôte que vous avez enregistré avec votre fournisseur de service DDNS. Nom Saisissez le nom d'utilisateur ou la clé qui correspond à votre compte d’utilisateur DDNS. ou clé : Mot de passe Saisissez le mot de passe ou la clé qui correspond à votre compte ou clé : DDNS. Expiration du Saisissez une expiration du délai (en heures). délai : État : Affiche l’état de la connexion courante.
(Test de ping cliquez sur Ping. IPv6) : Résultats du ping : Les résultats des tentatives de ping s’affichent dans cette zone.
Nom : Saisissez un nom pour le nouveau calendrier. Jours : Sélectionnez un ou plusieurs jours, ou cochez Toute la semaine pour inclure tous les jours. Heure : Cochez la case All Day - 24hrs (Toute la journée - 24 h) ou entrez une heure de début et une heure de fin pour le calendrier. Enregistrer : Vous devez cliquer sur Enregistrer les paramètres au-dessus pour appliquer les calendriers. Liste des règles La liste des calendriers apparaît dans cette zone. Cliquez sur de calendrier : l’icône Edit (Modifier) pour effectuer des modifications ou sur l’icône Delete (Supprimer) pour supprimer le calendrier sélectionné.
Internet est configurée pour une adresse IP dynamique, les boutons Release (Libérer) et Renew (Renouveler) apparaissent. Utilisez le bouton Release (Libérer) pour vous déconnecter de votre FAI et utilisez le bouton Renew (Renouveler) pour vous y connecter. Si votre connexion Internet est configurée pour PPPoE, les boutons Connect (Connexion) et Disconnect (Déconnexion) apparaissent. Utilisez le bouton Disconnect (Déconnexion) pour couper la connexion PPPoE, et utilisez le bouton Connect (Connexion) pour l’établir.
Réseau étendu : Affiche l’adresse MAC et les paramètres de l’adresse IP publique Réseau local : Affiche l’adresse MAC et les paramètres de l’adresse IP privée (locale) du routeur. Wireless LAN1 Affiche l’adresse MAC sans fil 2.4GHz et les paramètres de votre réseau sans fil, (Réseau local sans comme le SSID et le canal. fil 1) : Wireless LAN2 Affiche l’adresse MAC sans fil 5 GHz et les paramètres de votre réseau sans fil, (Réseau local sans comme le SSID et le canal. fil 2) : Ordinateurs du Affiche les ordinateurs et les périphériques qui sont connectés au routeur via réseau local : Ethernet et qui reçoivent une adresse IP attribuée par le routeur (DHCP).
Dropped Packets (Paquets rejetés) et Notice (Avis) peuvent être sélectionnés. Cliquez sur Apply Log Settings Now (Appliquer les paramètres du journal maintenant) pour activer vos paramètres. Refresh (Actualiser) : Met à jour les détails du journal à l’écran, si bien que seules les activités récentes sont affichées. Première page : Cliquez dessus pour accéder à la première page. Dernière page : Cliquez dessus pour accéder à la dernière page. Précédent : Cliquez dessus pour revenir à la page précédente. Suivant : Cliquez dessus pour accéder à la page suivante. Effacer : Efface la totalité du contenu du journal. Envoyer par courrier Cette option permet d’envoyer une copie du journal du routeur à électronique maintenant : l’adresse électronique que vous avez configurée dans l’écran Tools > Email Settings (Outils > Paramètres de courrier électronique). Enregistrer le journal : Cette option permet d’enregistrer le journal du routeur dans un fichier sur votre ordinateur.
Manuel d’utilisation de la DIR-810L de D-Link
Manuel d’utilisation de la DIR-810L de D-Link
Étape 1 - Appuyez sur le bouton WPS du routeur DIR-810L pendant 1 seconde environ. Le voyant Internet situé sur la façade commence à clignoter.
Manuel d’utilisation de la DIR-810L de D-Link
Icône de réseau sans fil
Après avoir établi une connexion à un réseau sans fil, le mot Connected (Connecté) apparaît en regard de celui-ci.
Icône de réseau sans fil
à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Vous pouvez également vous connecter en appuyant sur le bouton WPS du routeur. La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.
Manuel d’utilisation de la DIR-810L de D-Link
Manuel d’utilisation de la DIR-810L de D-Link
8. La fenêtre suivante vous informe que le WPS a été configuré avec succès sur le routeur. Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans fil d'ancienne génération au réseau.
Cliquez sur l’un d’eux (affiché à l’aide du SSID), puis cliquez sur le bouton Connect (Connexion). Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Connect to a network (Connexion à un réseau).
La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.
Si vous exécutez Windows Vista, connectez-vous au routeur et cochez la case Enable (Activer) dans la section Basic > Wireless (Paramètres de base > Sans fil). Utilisez le PIN actuel affiché dans la section Advanced > Wi-Fi Protected Setup (Avancé > WPS), ou bien cliquez sur le bouton Generate New PIN (Générer un nouveau PIN) ou sur le bouton Reset PIN to Default (Réinitialiser le PIN par défaut).
L’utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur un réseau Wi-Fi (affiché à l’aide du SSID), puis cliquez sur le bouton Connect (Connecter). Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Sélectionnez Afficher les réseaux sans fil disponibles.
Manuel d’utilisation de la DIR-810L de D-Link
Lisez les descriptions suivantes si vous avez des problèmes. Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants. 1. Pourquoi n’ai-je pas accès à l’utilitaire de configuration Web? Lorsque vous saisissez l’adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L’utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l’utilitaire Web. • Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommandons les versions suivantes : -
Mozilla Firefox 3.5 ou une version ultérieure • Sous l’onglet Advanced (Avancés), cliquez sur le bouton pour rétablir les paramètres avancés. Cliquez trois fois sur OK. • Fermez votre navigateur Web (s’il est ouvert), puis rouvrez-le. • Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l’adresse IP de votre routeur D-Link dans la barre d’adresse. Cette opération doit ouvrir la page de connexion de la gestion Web. • Si vous ne parvenez toujours pas à accéder à la configuration, débranchez l’alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d’accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur. 2. Que dois-je faire si j’ai oublié mon mot de passe? Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres. Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l’arrière de l’appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d’accéder au routeur. L’adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, définissez le nom d’utilisateur sur admin et laissez la zone de mot de passe vide. Manuel d’utilisation de la DIR-810L de D-Link
Pour trouver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d’accéder. Il peut s’agir d’un autre ordinateur ou d’une URL. • Cliquez sur Start (Démarrer), puis sur Run (Exécuter). • Les utilisateurs de Windows® 95, 98, et Me saisissent command (les utilisateurs de Windows® NT, 2000, XP Vista® et 7 saisissent cmd) et cliquent sur Enter (Entrée) (ou cliquent sur OK). • Lorsque la fenêtre s’ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante : ping [url] [-f] [-l] [valeur MTU]
Après avoir trouvé votre MTU, vous pouvez maintenant configurer votre routeur à l’aide de la taille de MTU appropriée. Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit : • Ouvrez votre navigateur, saisissez l’adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK. • Saisissez votre nom d’utilisateur (admin) et votre mot de passe (vierge par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique. • Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle). • Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. • Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d’accéder en toute sécurité aux données que vous voulez, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil. Un réseau local sans fil est un réseau d’ordinateurs cellulaires qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d’utiliser la technologie de réseau local sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l’absence de câblage et d’autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs. Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d’un réseau câblé. Les cartes d’adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d’adaptateurs Ethernet. Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.
La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n’importe où dans votre foyer ou à votre travail.
D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d’un point A à un point B. La technologie sans fil présente toutefois des limites quant à l’accès au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN). Réseau local sans fil Dans un réseau local sans fil, un périphérique appelé Point d’accès (PA) connecte vos ordinateurs au réseau. Ce point d’accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Un point d’accès intérieur (tel que celui illustré permet de transférer le signal jusqu’à 90 mètres. Avec un point d’accès extérieur, le signal peut atteindre jusqu’à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d’autres lieux extérieurs encore.
La vitesse et la portée d’exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
La technologie sans fil est devenue si populaire qu'elle est de plus en plus utilisée. C'est pourquoi D-Link offre une solution sans fil adaptée, aussi bien à domicile qu'au bureau. Domicile • Offre un accès haut débit à toutes les personnes du domicile • Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc. • Élimination des câbles dans toute la maison • Simplicité d’utilisation Petite entreprise et entreprise à domicile • Maîtrisez tout à domicile, comme vous le feriez au bureau • Accès distant au réseau de votre bureau, depuis votre domicile • Partage de la connexion Internet et de l’imprimante avec plusieurs ordinateurs • Inutile de dédier de l’espace au bureau
La technologie sans fil s’étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d’accès sans fil ». En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès. Le réseau sans fil est simple à configurer, mais si vous l’installez pour la première fois, vous risquez de ne pas savoir par où commencer. C’est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d’un réseau sans fil.
Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil. Centralisez votre routeur ou point d’accès Veillez à placer le routeur/point d’accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si votre demeure possède deux étages, un répéteur sera peut-être nécessaire pour doper le signal et étendre la portée. Éliminez les interférences Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/ point d’accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.
• Infrastructure : tous les clients sans fil se connectent à un point d’accès ou un routeur sans fil.
Un réseau d’infrastructure comporte un point d’accès ou un routeur sans fil. Tous les périphériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil. Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d’adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

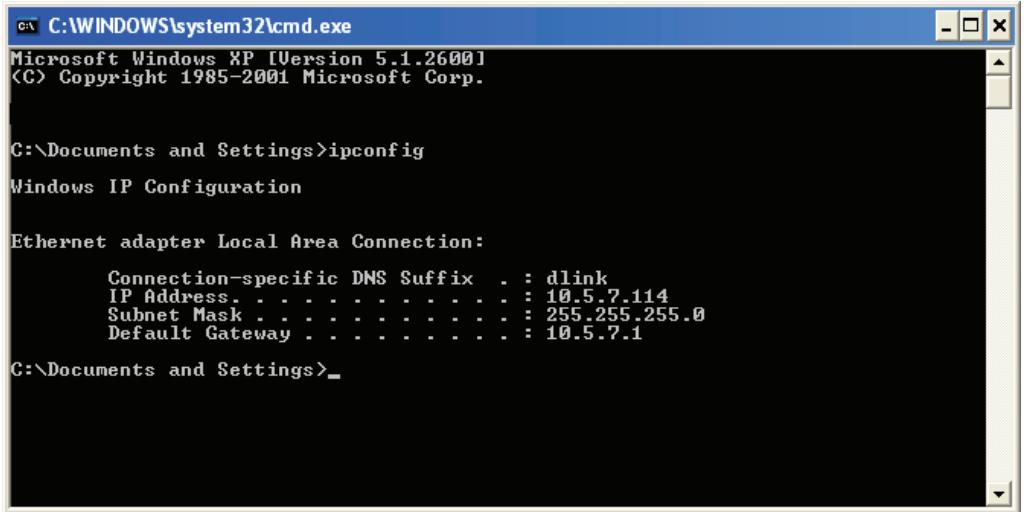

Cliquez sur Start > Run (Démarrer > Exécuter). Dans la zone d’exécution, saisissez cmd, puis cliquez sur OK. (les utilisateurs de Windows® 7/Vista® saisissent cmd dans le champ Start Search [Rechercher]). À l'invite, saisissez ipconfig, puis appuyez sur Enter (Entrée). L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent. Si l'adresse est 0.0.0.0, vérifiez l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

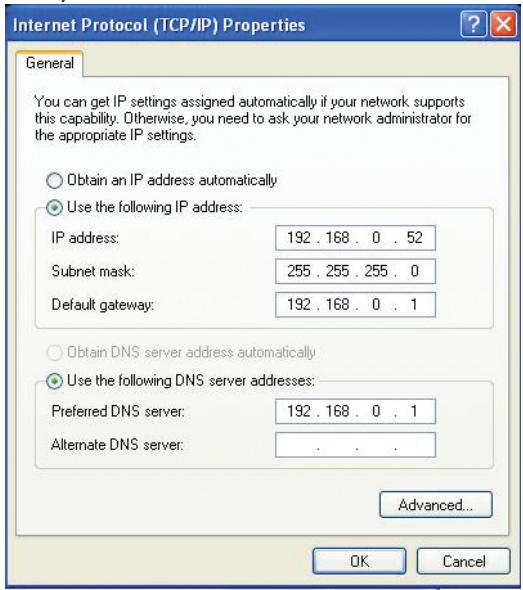

Définissez la même Passerelle par défaut que celle de l’adresse IP du réseau local de votre routeur (c.à-d. 192.168.0.1). Définissez le même Primary DNS (DNS principal) que celui de l’adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI. Étape 5 Cliquez deux fois sur OK pour enregistrer vos paramètres. Manuel d’utilisation de la DIR-810L de D-Link
